Produkttyp	Außen-Mini-Dome-Überwachungskamera
Auflösung	Full HD (1920x1080)
Nachtsicht	Ja, mit IR-LEDs
Stromversorgung	PoE (802.3af) oder Netzteil 12 V / 1,5 A (optional)
Konnektivität	Ethernet RJ-45
Schutz	Außenbereich (wasserdichte Steckverbinder) – wasserdichte Installation möglich
Sensor	Integrierter Lichtsensor
Hauptfunktionen	Live-Videoüberwachung, Zugriff über Webbrowser, Bewegungserkennung, Konfiguration über D-Link-Assistent
Installation	Wand- oder Deckenmontage, optionale Halterungen DCS-37-1 und DCS-37-2
Zurücksetzen	Reset-Taste zum Wiederherstellen der Werkseinstellungen
Netzwerkkonfiguration	DHCP oder statische IP (Standard-IP 192.168.0.20)
Standard-Benutzername/Passwort	admin / (leer)
Wartung	Reinigen Sie das Objektiv mit einem weichen, nicht scheuernden Tuch; keine Lösungsmittel verwenden
Sicherheit	Installation durch qualifizierten Fachmann gemäß den örtlichen Vorschriften; Produkt der Klasse A
Verfügbare Ersatzteile	Netzteil 12 V 1,5 A (optional), Montagehalterungen, wasserdichte Steckverbinder
Reparatur	Kontaktieren Sie den D-Link technischen Support oder einen autorisierten Händler
Garantie	Siehe warranty.dlink.com für die Bedingungen je nach Region
Marke	D-Link
Modell	DCS4802E

Häufig gestellte Fragen - DCS4802E D-LINK

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste an der Kamera (unter der Abdeckung) mit einer Büroklammer oder einem spitzen Gegenstand 5 Sekunden lang. Die Netzwerk- und Benutzereinstellungen werden gelöscht.

Wie wird die Kamera mit Strom versorgt?

Die Kamera kann auf zwei Arten mit Strom versorgt werden: über PoE (Power over Ethernet) durch Anschluss eines Ethernet-Kabels an einen kompatiblen PoE-Switch/Injektor oder über ein Netzteil 12 V / 1,5 A (nicht im Lieferumfang) am Stromanschluss.

Wie lautet die Standard-IP-Adresse der Kamera?

Wenn kein DHCP-Server im Netzwerk vorhanden ist, lautet die statische Standard-IP-Adresse 192.168.0.20. Sie kann über den Konfigurationsassistenten oder die Weboberfläche geändert werden.

Wie greife ich über einen Webbrowser auf die Kamera zu?

Verwenden Sie den D-Link Setup Wizard SE, um die IP-Adresse der Kamera zu finden, klicken Sie dann auf 'Link', um den Browser zu öffnen. Geben Sie den Benutzernamen admin (Standard: admin) ein und lassen Sie das Passwort leer.

Ist die Kamera wasserdicht?

Ja, sie ist für den Außeneinsatz konzipiert. Das Handbuch enthält detaillierte Anweisungen zum Abdichten der Ethernet- und Stromanschlüsse mit wasserdichten Steckverbindern und Gummistopfen.

Welche Montagehalterungen sind verfügbar?

Die Kamera kann direkt an der Wand oder Decke montiert werden. Optionale Halterungen DCS-37-1 (Standard-Wandmontage) und DCS-37-2 (Montage mit seitlicher Kabelführung) sind erhältlich.

Wie konfiguriere ich die Kamera mit einem DHCP-Netzwerk?

Starten Sie den D-Link Setup Wizard SE, wählen Sie Ihre Kamera aus und wählen Sie dann die Option 'DHCP' in den Netzwerkeinstellungen. Die Kamera erhält automatisch eine IP-Adresse vom Router.

Erkennt die Kamera Bewegungen?

Ja, die Kamera unterstützt Bewegungserkennung. Sie können die Zonen und Empfindlichkeit über die Weboberfläche der Kamera konfigurieren (siehe vollständiges Benutzerhandbuch auf der CD).

Was tun, wenn der Konfigurationsassistent die Kamera nicht erkennt?

Überprüfen Sie, ob die Kamera ordnungsgemäß mit Strom versorgt wird (PoE oder Netzteil) und das Ethernet-Kabel richtig angeschlossen ist. Stellen Sie sicher, dass die Firewall Ihres Computers die Erkennung nicht blockiert. Sie können auch versuchen, die IP-Adresse 192.168.0.20 manuell im Browser einzugeben.

Wie ändere ich das Administrator-Passwort?

Bei der ersten Anmeldung über den Konfigurationsassistenten können Sie die Option zum Ändern von ID und Passwort aktivieren. Oder gehen Sie über die Weboberfläche zu den Administrator-Einstellungen, um das Passwort zu ändern.

BEDIENUNGSANLEITUNG DCS4802E D-LINK

Installationsanleitung

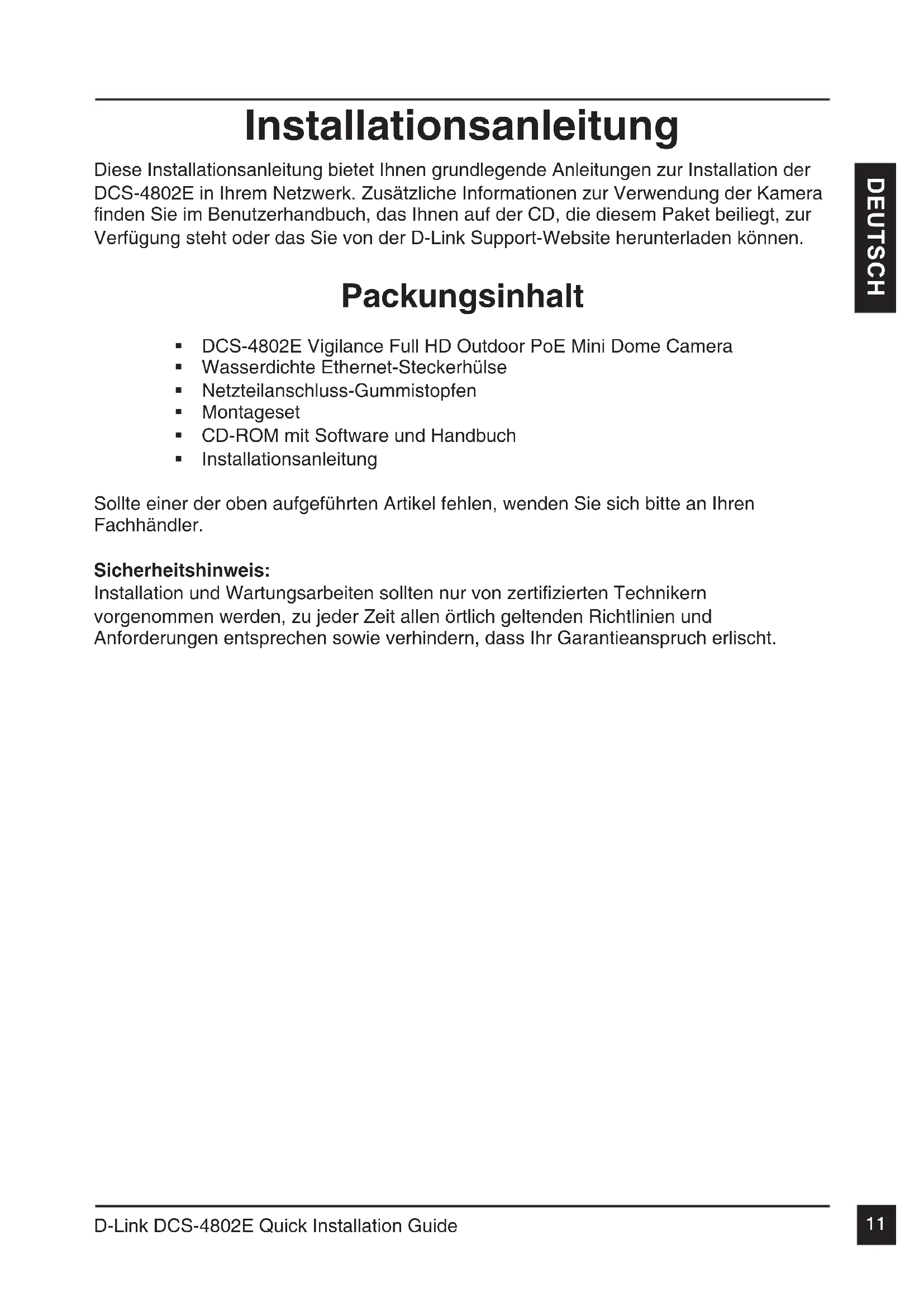

Installationsanleitung

Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation der DCS-4802E in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, zur Verfügung steht oder das Sie von der D-Link Support-Website herunterladen können.

Packungsinhalt

■ DCS-4802E Vigilance Full HD Outdoor PoE Mini Dome Camera
■ Wasserdichte Ethernet-Steckerhülse
■ Netzteilanschluss-Gummistopfen
■ Montageset
■ CD-ROM mit Software und Handbuch
■ Installationsanleitung

Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.

Sicherheitshinweis:

Installation und Wartungsarbeiten sollten nur von zertifizierten Technikern vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.

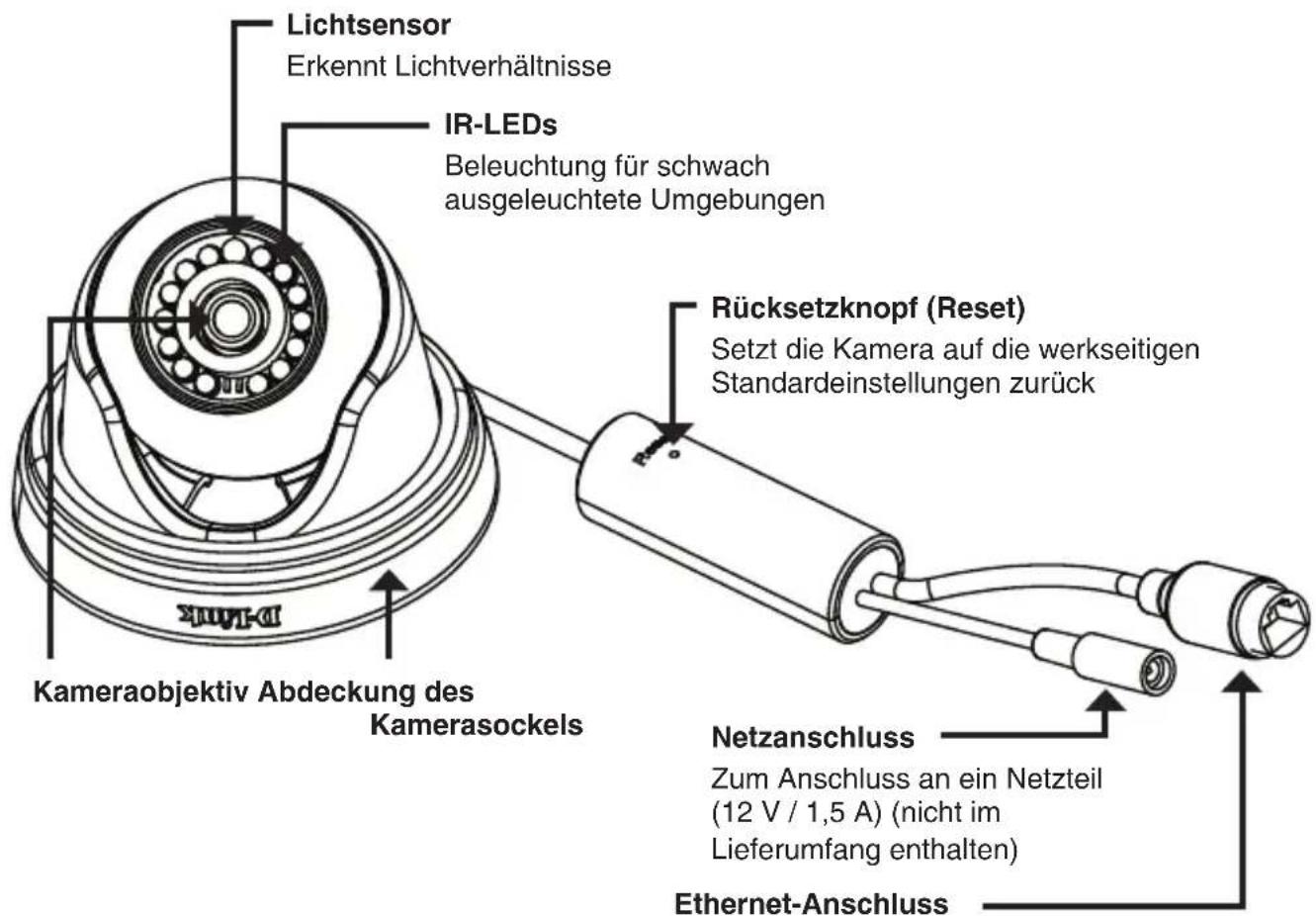

Hardware-Überblick

RJ-45-Steckeranschluss für Ethernet, der auch für die Stromzufuhr (PoE) der Kamera verwendet werden kann

Anschluss der Kamera

Es stehen Ihnen für die Stromversorgung der DCS-4802E zwei verschiedene Optionen zur Verfügung: Power over Ethernet (PoE) oder die Stromzufuhr über ein Netzteil

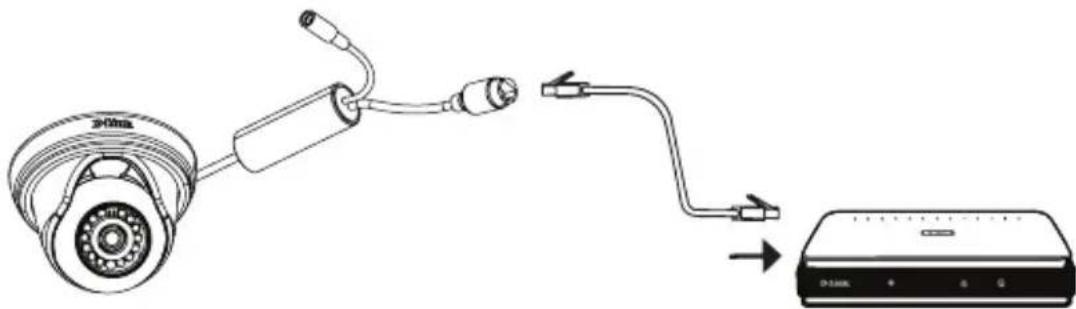

Stromzufuhr der Kamera über PoE (Klasse 2):

Schließen Sie ein Ethernet-Kabel an die Ethernet-Anschlussbuchse der Kamera an. Schließen Sie das andere Ende des Kabels an Ihren PoE-Switch oder einen PoE-Injektor an.

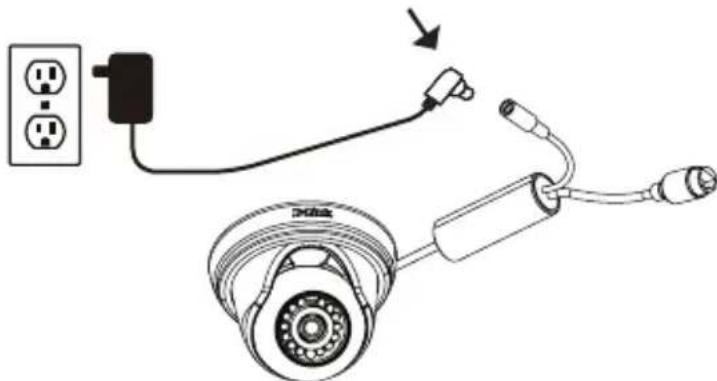

Stromversorgung der Kamera über ein Netzteil (nicht im Lieferumfang des Produkts enthalten)

Schließen Sie ein Netzteil (12 V, 1,5 A) an den Netzteilanschluss der Kamera an.

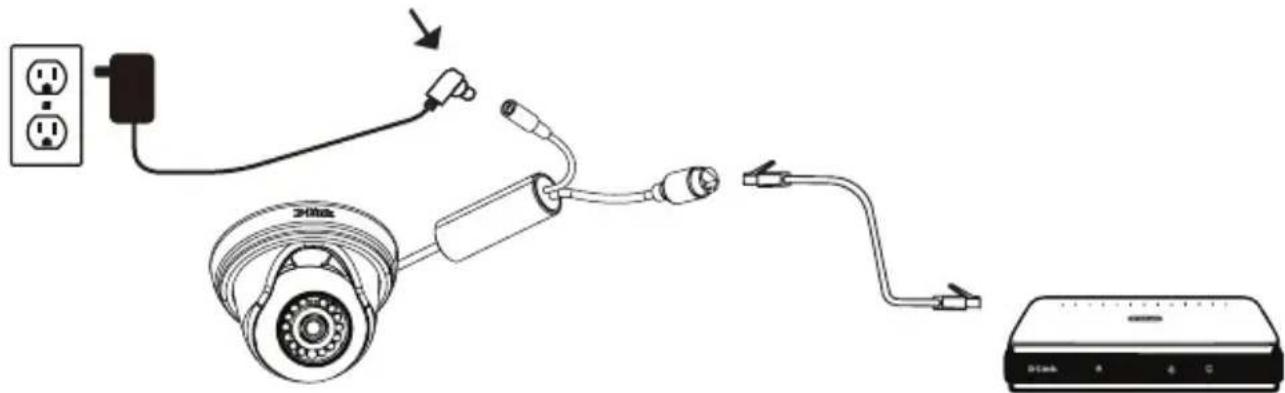

Schließen Sie ein Ethernet-Kabel an die Ethernet-Anschlussbuchse der Kamera an. Verbinden Sie das andere Ende des Kabels mit Ihrem Netzwerk.

Konfiguration der Kamera

Legen Sie die DCS-4802E CD in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher startet nicht automatisch, klicken Sie auf die Startschaltfläche und geben Sie D:\autorun.exe ein (wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht) und drücken Sie die Eingabetaste.

Klicken Sie auf Setup Wizard (Einrichtungsassistent) und folgen Sie den Anweisungen zu dessen Installation.

Klicken Sie auf das Symbol für den D-Link Einrichtungsassistenten SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde.

Der Einrichtungsassistent wird aufgerufen und zeigt die MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem Netzwerk ein DHCP-Server vorhanden ist, wird eine gültige IP-Adresse angezeigt. Weist Ihr Netzwerk keinen DHCP-Server auf, wird die standardmäßige statische IP-Adresse 192.168.0.20 der Netzwerkkamera angezeigt.

Wählen Sie Ihre Kamera aus und klicken Sie dann auf Wizard (Assistent), um fortzufahren.

Geben Sie die Administratorkennung und das Kennwort ein. Bei Erstanmeldung ist die standardmäßige Administratorkennung admin. Das Feld zur Eingabe des Kennworts (Password) bleibt leer.

Klicken Sie auf die Kontrollkästchen, wenn Sie die Administratorkennung und das Kennwort für die Kamera ändern möchten. Geben Sie die neue Kennung und das Kennwort ein, das Sie verwenden möchten.

Klicken Sie auf Next (Weiter), um fortzufahren.

Wählen Sie DHCP, wenn Ihrer Kamera automatisch eine IP-Adresse von einem DHCP-Server (wie z. B. einem Router) zugewiesen wird. Wählen Sie Static IP (Statische IP-Adresse), wenn Sie die IP-Einstellungen für die Kamera manuell eingeben möchten.

Klicken Sie auf Next (Weiter), um fortzufahren.

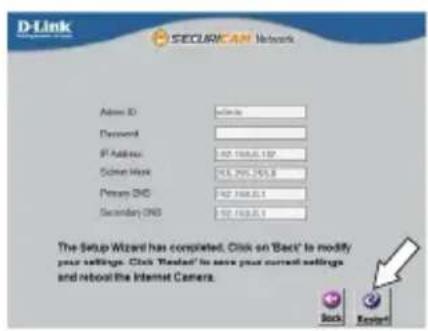

Prüfen Sie Ihre Einstellungen und klicken Sie dann auf Restart (Neustart).

Anzeige Ihrer Kamera über einen Webbrowser

Klicken Sie auf das Symbol für den D-Link Einrichtungsassistenten SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde.

Wählen Sie die Kamera aus und klicken Sie auf Link (Verbindung), um auf die Web-Konfiguration zuzugreifen.

Der Einrichtungsassistent öffnet automatisch Ihren Webbrowser mit der IP-Adresse der Kamera.

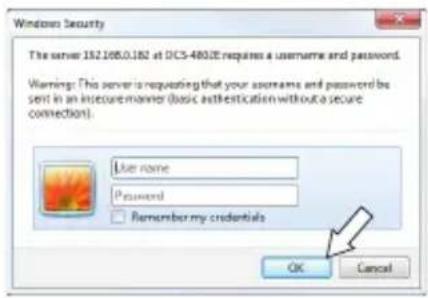

Geben Sie Ihren Benutzernamen (standardmäßig vorgegeben ist admin) und Ihr Kennwort (standardmäßig erfolgt keine Eingabe in diesem Feld) ein. Klicken Sie auf OK, um fortzufahren.

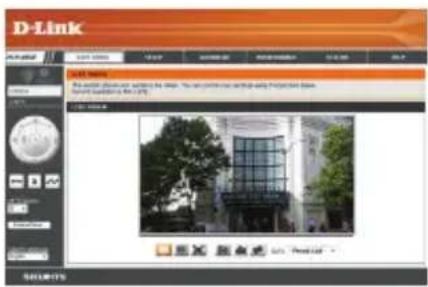

In diesem Abschnitt werden Live-Videoaufnahmen Ihrer Kamera angezeigt. Sie können Ihr Videoprofil auswählen und die Kamera anzeigen und bedienen. Weitere Informationen zur Web-Konfiguration finden Sie in dem auf der CD-ROM enthaltenen Benutzerhandbuch oder auf der D-Link-Website.

Montageanleitung

Es ist unbedingt ratsam, zuerst die Kamera zu konfigurieren und zu testen, bevor Sie die Montage der Kamera vornehmen.

Platzieren Sie die Klebeschablone für die Montage dort, wo die Kamera positioniert werden soll.

Bohren Sie etwa 25 mm tiefe Löcher mithilfe eines 6 mm Bohrers. Stecken Sie dann die Dübel in die Löcher.

Sollen die Kamerakabel durch eine Wand oder Decke geführt werden, bohren Sie ein Loch in die Mitte der Schablone und führen Sie die Kabel hindurch. Wenn die Führung der Kamerakabel auf der Wand oder Decke erfolgen soll, führen Sie die Kamerakabel durch den Kabelkanal des Sockels.

Befestigen Sie die Kamera mithilfe der mitgelieferten Schrauben an der Wand oder der Decke.

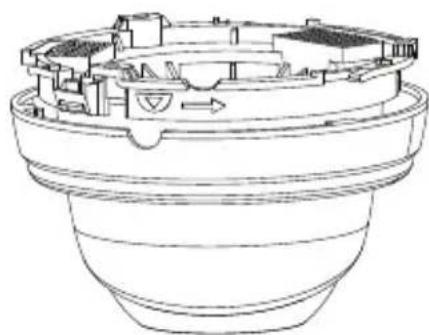

Bringen Sie die Abdeckung des Kamerasockels so an, dass der Kabelkanal mit der Markierung an dem Kamerasockel übereinstimmt und drehen Sie dann die Abdeckung so weit im Uhrzeigersinn, bis sie hörbar einrastet.

Die DCS-37-1 Montagehalterung verwenden (optional)

Platzieren Sie die DCS-37-1 Klebeschablone an der gewünschten Stelle. Bohren Sie dann etwa 2,5 cm tiefe Löcher mithilfe eines 6 mm Bohreinsatzes und stecken Sie die Dübel in die Löcher. Sollen Kabel durch die Wand geführt werden, müssen Sie auch ein Loch für den Kabelkanal bohren.

Bringen Sie die DCS-37-1 mithilfe der mitgelieferten Schrauben an der Wand an.

Nehmen Sie die Abdeckung von der Kamera ab.

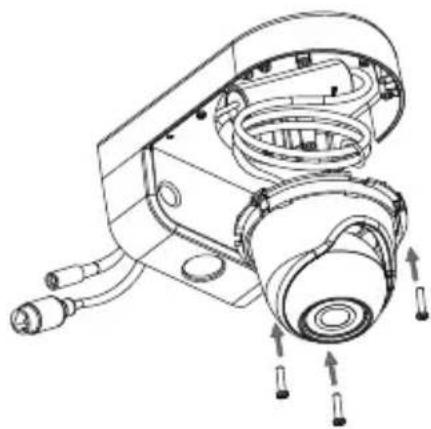

Führen Sie die Kamerasteckverbindungen durch den rück- oder unterseitigen Kabelkanal an der DCS-37-1. Befestigen Sie die Kamera mithilfe der mitgelieferten Schrauben an der DCS-37-1, indem Sie die mit dem Buchstaben B gekennzeichneten Montagelöcher nutzen.

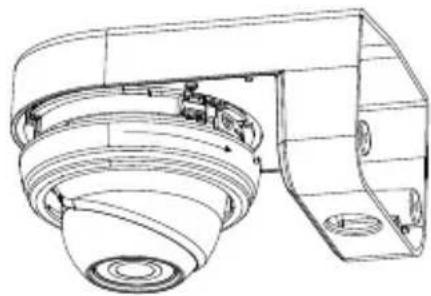

Richten Sie den Winkel der Kamera Ihren Wünschen entsprechend aus, setzen Sie die Abdeckung wieder auf die Kamera und drehen Sie sie im Uhrzeigersinn, bis sie fest sitzt.

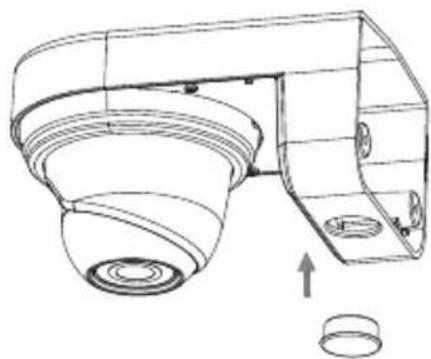

Werden die Kamerakabel durch die Wand geführt, setzen Sie den Gummistopfen in den unteren Kabelkanal, um ihn abzudichten.

Die DCS-37-2 Montagehalterung verwenden (optional)

Platzieren Sie die DCS-37-2 Klebeschablone an der gewünschten Stelle. Bohren Sie dann etwa 2,5 cm tiefe Löcher mithilfe eines 6 mm Bohreinsatzes und stecken Sie die Dübel in die Löcher. Sollen Kabel durch die Wand geführt werden, müssen Sie auch ein Loch für den Kabelkanal bohren.

Bringen Sie die DCS-37-2 mithilfe der mitgelieferten Schrauben für die inneren Montagelöcher an der Wand an.

Nehmen Sie die Abdeckung von der Kamera ab.

Führen Sie die Kamerasteckverbindungen durch den rückseitigen Kanal oder den Kabelkanal an der Seite der DCS-37-2. Befestigen Sie die Kamera mithilfe der mitgelieferten Schrauben an der DCS-37-2, indem Sie die mit dem Buchstaben B gekennzeichneten Montagelöcher nutzen.

Richten Sie den Winkel der Kamera Ihren Wünschen entsprechend aus, setzen Sie die Abdeckung wieder auf die Kamera und drehen Sie sie im Uhrzeigersinn, bis sie fest sitzt.

Werden die Kamerakabel durch die Wand geführt, setzen Sie den Gummistopfen in den Kabelkanal an der Seite, um ihn abzudichten.

Ihre Installation wasserdicht machen

Um Ihre Kamerainstallation wasserdicht zu machen, befolgen Sie die Anweisungen unten: Für diesen Vorgang sind ein rundes Ethernet-Kabel, eine Crimpzange und RJ-45 Stecker erforderlich.

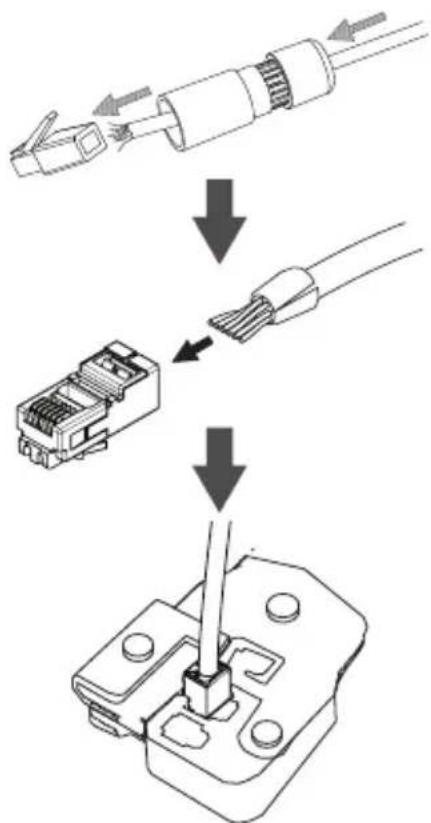

Bringen Sie den Dichtungsring auf dem Ethernet-Steckverbinder (wie in der Abbildung zu sehen) an.

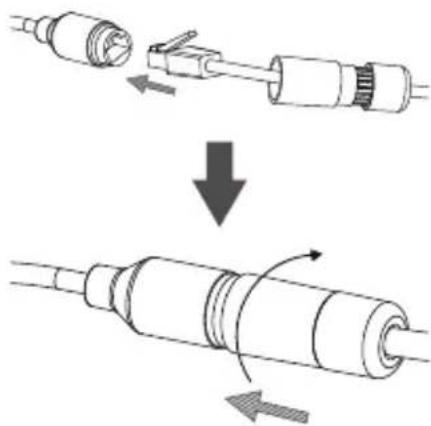

Fädeln Sie das Ethernet-Kabel mit dem freien Kabelende durch die wasserdichte Steckerhülse (siehe Abbildung) und crimpen Sie einen RJ-45 Stecker darauf.

Stecken Sie den RJ-45 Stecker in den Ethernet-Anschluss und drehen Sie die wasserdichte Steckerhülse im Uhrzeigersinn etwa eine halbe Umdrehung auf die Ethernet-Kupplung.

Drehen Sie den hinteren Teil der wasserdichten Steckerhülse im Uhrzeigersinn, bis eine feste Abdichtung um das Ethernet-Kabel erreicht ist.

Wenn Sie PoE (Power over Ethernet) zum Betrieb Ihrer Kamera nutzen, sollten Sie den mitgelieferten Gummistopfen für den Netzteilanschluss verwenden.

Falls Sie ein Netzteil - nicht im Lieferumfang enthalten - zum Betrieb Ihrer Kamera nutzen, wickeln Sie wasserfestes Klebeband zur Abdeckung stufenweise überlappend um die Verbindung.

Weitere Informationen

Zusätzliche Hilfe und Produktinformationen stehen Ihnen online unter http://www.dlink.com zur Verfügung.

Garantiebestimmungen

Landesspezifische Informationen zu Gewährleistungen finden Sie unter http://warranty.dlink.com/.

Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstoerungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Massnahmen zu ergreifen.

Precaución!

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt gemäß bestehender örtlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollte, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie es bitte zu einer von Ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.

D-Link und die Umwelt

D-Link ist sich den möglichen Auswirkungen seiner Geschäftstätigkeiten und seiner Produkte auf die Umwelt bewusst und fühlt sich verpflichtet, diese entsprechend zu mindern. Zu diesem Zweck entwickelt und stellt D-Link seine Produkte mit dem Ziel größtmöglicher Umweltfreundlichkeit her und verwendet wiederverwertbare, schadstoffarme Materialien bei Produktherstellung und Verpackung.

D-Link empfiehlt, Ihre Produkte von D-Link, wenn nicht in Gebrauch, immer auszuschalten oder vom Netz zu nehmen. Auf diese Weise helfen Sie, Energie zu sparen und CO2-Emissionen zu reduzieren. Wenn Sie mehr über unsere umweltgerechten Produkte und Verpackungen wissen möchten, finden Sie entsprechende Informationen im Internet unter www.dlinkgreen.com.
