Vor der Inbetriebnahme

Diese Installationsanleitung beschreibt die Installation und Konfiguration Ihrer Kamera. Weitere Unterlagen finden Sie auf der Support-Website von D-Link.

Für weitere Informationen zur Konfiguration des Geräts mit dem Setup-Assistenten siehe das Handbuch Ihres Produkts. Handbuch und Setup-Assistenten finden Sie unter https://dlink.com/support/.

Packungsinhalt

Im Lieferumfang ist Folgendes enthalten:

• Vigilance Outdoor Dome Camera
• Wasserdichter Steckverbinder
- Montageset
• Innensechskantschlüssel
- Klebeschablone
- Dokumentation

Sollte eines der oben aufgeführten Teile beschädigt sein oder fehlen, wenden Sie sich bitte an Ihren D-Link-Händler vor Ort.

Hinweis: Die Verwendung eines Netzteils mit einer anderen Betriebsspannung als der für dieses Gerät empfohlenen führt zu Schäden und einem Erlöschen des Garantieanspruchs für dieses Produkt.

Systemvoraussetzungen

• Computer mit Microsoft Windows®
- Internet Explorer 11

Hardware-Übersicht

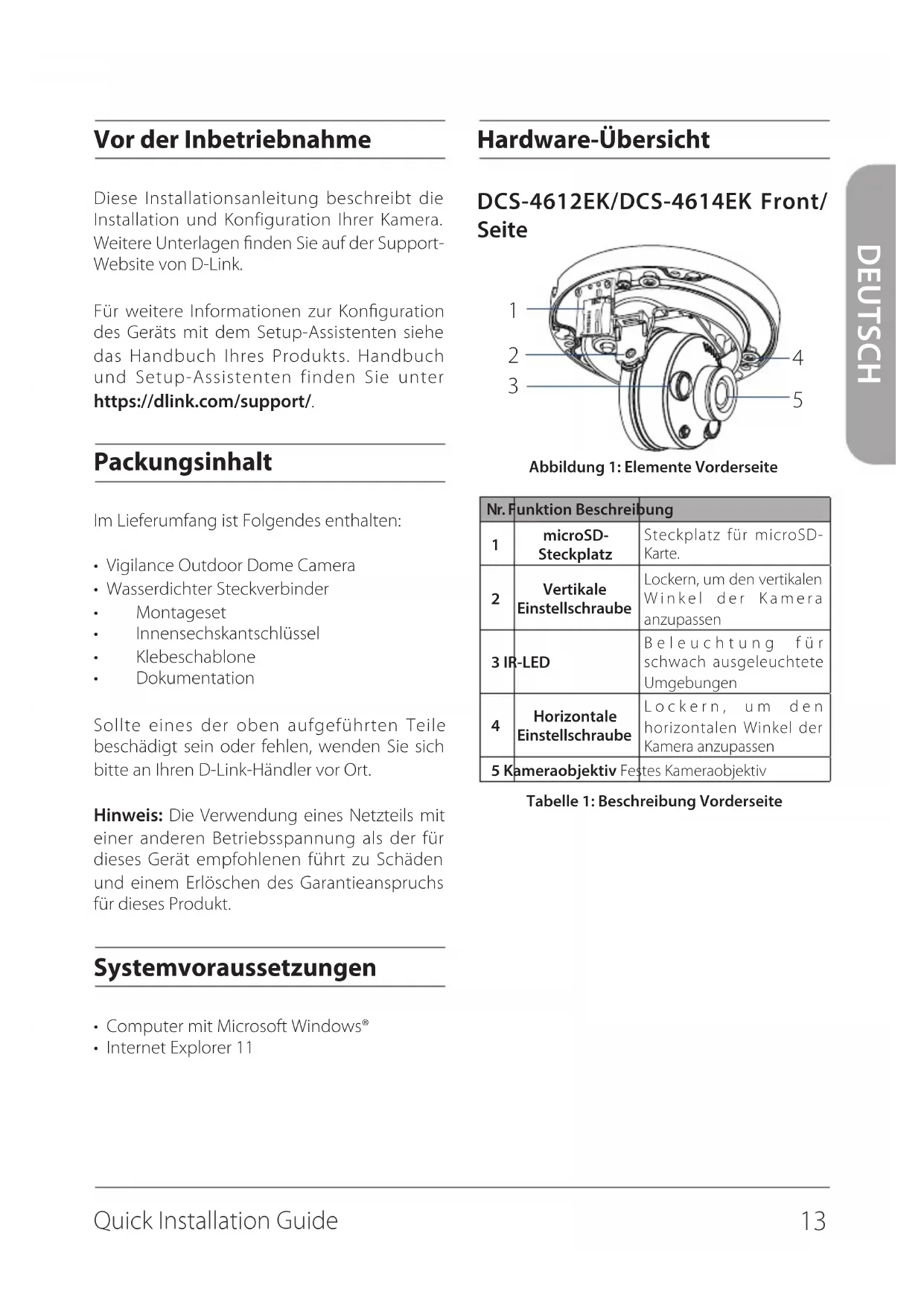

DCS-4612EK/DCS-4614EK Front/Seite

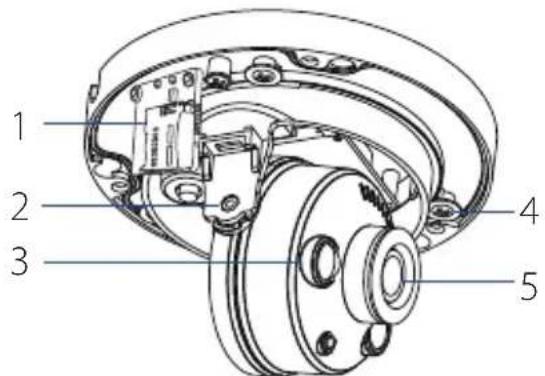

1 2 3 4 5

Abbildung 1: Elemente Vorderseite

Nr.	Funktion Beschreibung
1	microSD-Steckplatz	Steckplatz für microSD-Karte.
2	Vertikale Einstellschraube	Lockern, um den vertikalen Winkel der Kamera anzupassen
3 IR-LED		Beleuchtung für schwach ausgeleuchtete Umgebungen
4	Horizontale Einstellschraube	Lockern, um den horizontalen Winkel der Kamera anzupassen
5 Kameraobjektiv Festes Kameraobjektiv

Tabelle 1: Beschreibung Vorderseite

DCS-4618EK Front/Seite

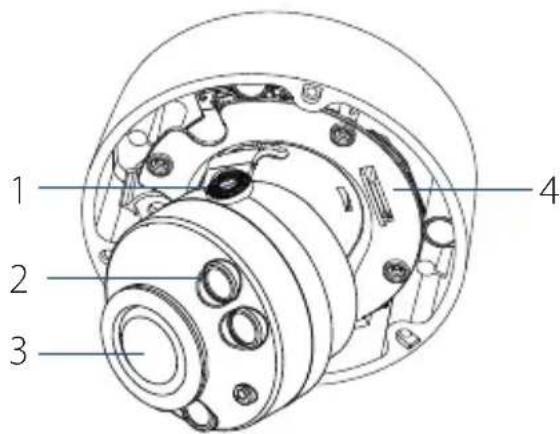

1 2 3 4

Abbildung 2: Elemente Vorderseite

Nr.	Funktion Beschreibung
1	Vertikale Einstellschraube	Lockern, um den vertikalen Winkel der Kamera anzupassen.
2	IR-LED	Beleuchtung für schwach ausgeleuchtete Umgebungen
3	Kameraobjektiv	Motorisiertes Kameraobjektiv
4	microSD-Steckplatz	Steckplatz für microSD-Karte.

Tabelle 2: Beschreibung Vorderseite

DCS-4612EK/DCS-4614EK/ DCS-4618EK Kabel

1 2 3

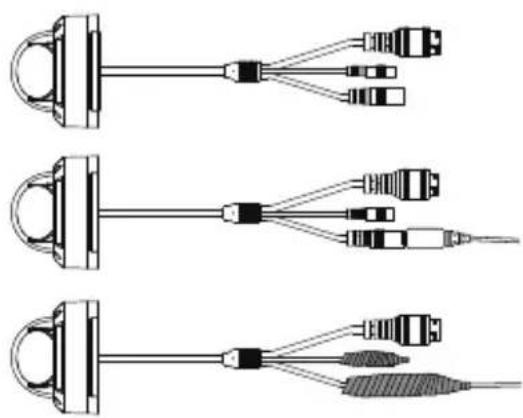

Abbildung 3: Kabel

Nr.	Funktion Beschreibung
1	Ethernet-Anschluss	RJ-45-Verbindungsstecker für Ethernet. Kann auch für die Stromzufuhr mittels PoE für die Kamera verwendet werden
2	Stromanschluss	Zum Anschluss an ein Netzteil (12 V / 1,5 A) (nicht im Lieferumfang enthalten)
3	Reset-Taste	Halten Sie die Taste über fünf Sekunden lang gedrückt und lassen Sie dann los, um das Gerät auf Werkseinstellungen zurückzusetzen

Tabelle 3: Beschreibung Kabel

Kameraverwaltung

Es wird empfohlen, für Konfiguration und Verwaltung Ihrer Kamera den entsprechenden Setup-Assistenten und die D-ViewCam-Software von der D-Link-Website herunterzuladen.

Den Setup-Assistenten installieren

1. Öffnen Sie dlink.com/support/ in einem Webbrowser und wählen Sie Ihre Region.

2. Geben Sie im nächsten Bildschirm die Modellnummer Ihrer Kamera in die Suchleiste ein und klicken Sie auf Suchen. Klicken Sie auf das Bild Ihrer Kamera. Klicken Sie auf der Produktseite neben Setup-Assistent auf Download.

3. Klicken Sie auf die heruntergeladene ausführbare Datei und folgen Sie den Anweisungen, um den Setup-Assistenten zu installieren.

Konfiguration der Kamera

1. Stellen Sie sicher, dass die Kamera mit Strom versorgt wird (entweder über ein Netzteil mit 12 V/1,5 A oder ein PoE-Gerät) und per Ethernet-Kabel mit Ihrem Computer verbunden ist.

2. Öffnen Sie den Setup-Assistenten. Er zeigt die MAC- und IP-Adresse Ihrer Kamera an. Wenn in Ihrem Netzwerk ein DHCP-Server vorhanden ist, ist dies eine dynamische IP-Adresse. Weist Ihr Netzwerk keinen DHCP-Server auf, wird die standardmäßige statische IP-Adresse 192.168.0.20 der Netzwerkkamera angezeigt. Wählen Sie Ihre Kamera aus und klicken Sie auf Link, um fortzufahren.

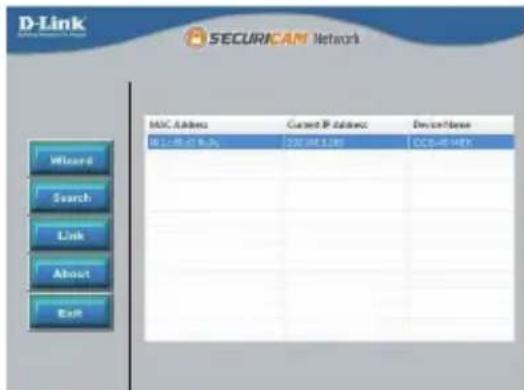

Abbildung 4: Den Setup-Assistenten starten

1. Wenn Sie sich zum ersten Mal anmelden, werden Sie aufgefordert, ein Kennwort zu erstellen. Es muss zwischen 8 und 30 Zeichen lang sein und Buchstaben und Ziffern enthalten. Drücken Sie OK.

Abbildung 5: Ein Kennwort erstellen

1. Um die Kamera anzuzeigen, klicken Sie im Hauptbildschirm des Setup-Assistenten auf Suche, wählen Sie Ihre Kamera aus und klicken Sie auf Link, um die Web-Benutzeroberfläche der Kamera zu öffnen. Alternativ können Sie auch die in Schritt 2 angezeigte IP-Adresse der Kamera in die Adresszeile eines Webbrowsers eingeben und die Eingabetaste drücken. Geben Sie das erstellte Kennwort ein und klicken Sie auf Anmelden.

Password Login

Administrator | Other User Abbildung 6: Authentifizierung

D-ViewCam installieren

1. Öffnen Sie dlink.com/support/ in einem Webbrowser und wählen Sie Ihre Region.

2. Klicken Sie im nächsten Bildschirm auf den D-ViewCam-Link und auf die aktuelle Version, um den D-ViewCam Setup-Assistenten als Zip-Datei herunterzuladen.

3. Entpacken Sie die heruntergeladene Datei und klicken Sie auf die ausführbare Datei SetupTool.exe. Folgen Sie den Anweisungen zur Installation der D-ViewCam-Software.

Für weitere Ansichtsoptionen siehe das D-ViewCam-Benutzerhandbuch.

Montage der Kamera

Hinweis: Es ist unbedingt ratsam, die Kamera vor der Montage zu konfigurieren und zu testen.

DCS-4612EK, DCS-4614EK und DCS-4618EK können an Decken oder Wänden installiert werden. Die Montage ist für beide Kameras dieselbe.

Montage der Kamera

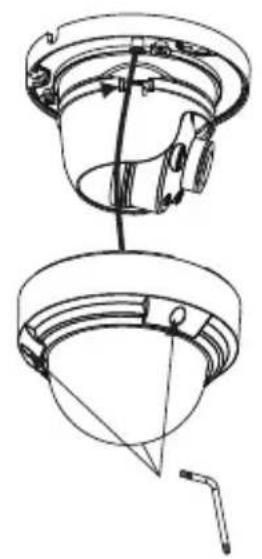

1. Lockern Sie mit dem inbegriffenen T10- oder T15-Schraubendreher die drei Schrauben auf der Abdeckhaube und entfernen Sie sie.

Abbildung 7: Die Abdeckung entfernen

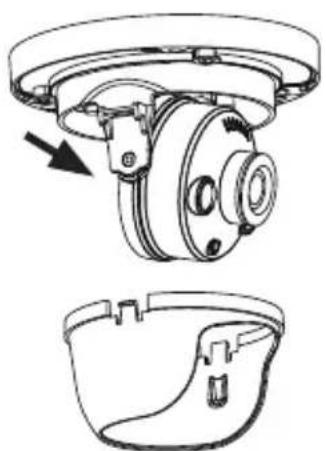

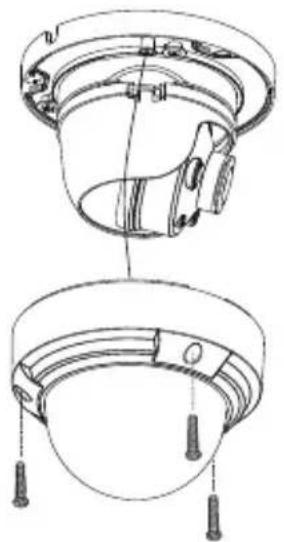

1. Drücken Sie die Seiten der Kunststoffverkleidung und heben Sie sie vorsichtig hoch, um sie von der Kamera zu entfernen.

Abbildung 8: Die Verkleidung entfernen

1. Bringen Sie die Klebeschablone an der Decke oder der Wand an. Verwenden Sie einen 4-mm-Bohrkopf und bohren Sie drei 30 mm tiefe Löcher in Wand oder Decke. Stecken Sie die Kunststoffdübel in die Löcher.

Abbildung 9: Anbringen der Kamera

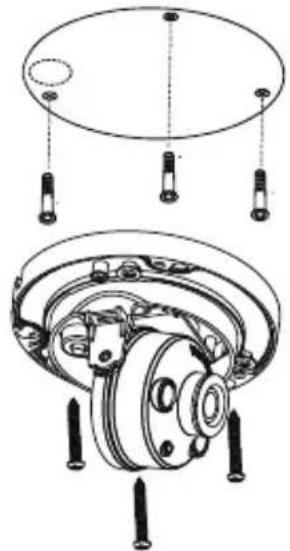

1. Stecken Sie die drei Befestigungsschrauben in die Löcher im Boden des Geräts. Setzen Sie das Gerät auf die Klebeschablone auf und schrauben Sie es an, um es an der Wand oder Decke zu befestigen.

Drei Schrauben mit Gummidichtungen sind im Lieferumfang der DCS-4618EK enthalten. Um die Dichtigkeit gegen Wasser zu gewährleisten, MÜSSEN Sie die DCS-4618EK mit allen drei mitgelieferten Schrauben montieren.

1. Schieben Sie die Verkleidung wieder auf das Kameragehäuse, bis es klickt. Setzen Sie die Abdeckhaube wieder auf und schrauben Sie sie fest.

Abbildung 10: Die Abdeckhaube aufsetzen

Einstellung des Objektivs

Winkel, Zoom und Fokus des Objektivs können über die Web-Benutzeroberfläche angepasst werden. Informationen dazu finden Sie im Benutzerhandbuch.

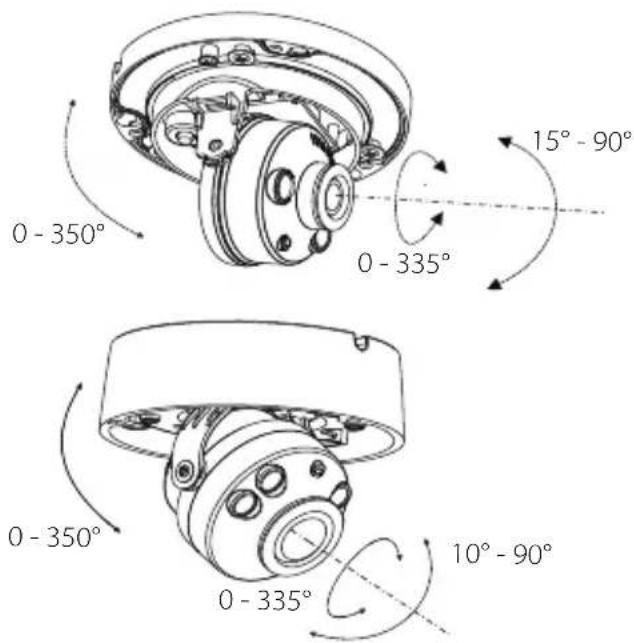

0 - 350° 0 - 335° 15° - 90° 0 - 350° 0 - 335° 10° - 90°

Abbildung 11: Das Objektiv ausrichten

Ihre Installation wasserdicht machen

Um Ihre Kamera wasserdicht zu machen, gehen Sie wie folgt vor. Dafür benötigen Sie ein rundes Ethernet-Kabel, eine Crimpzange und RJ-45 Stecker.

1. Bringen Sie den Dichtungsring auf dem Ethernet-Steckverbinder (wie in der Abbildung zu sehen) an.

Abbildung 12: Unterlegscheibe anbringen

1. Führen Sie das blanke Ethernet-Kabel wie abgebildet durch den wasserdichten Steckverbinder.

Abbildung 13: Kabel durchführen

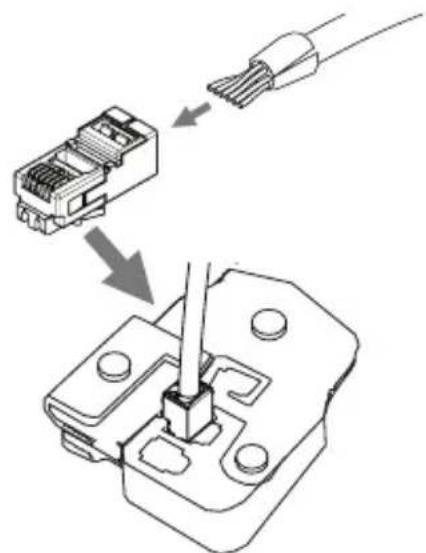

1. Bringen Sie mit der Crimpzange einen RJ-45-Stecker am Kabelende an.

Abbildung 14: RJ-45-Stecker anbringen

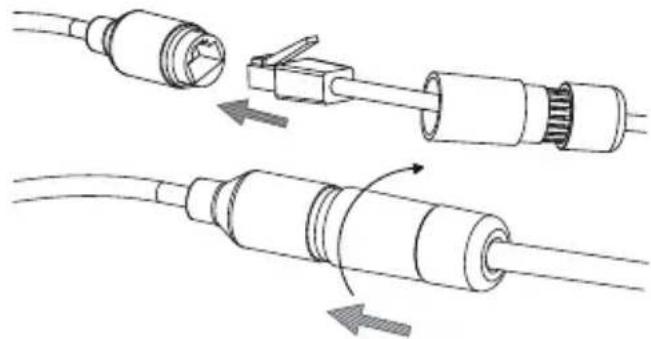

1. Stecken Sie den RJ-45 Stecker in den Ethernet-Steckverbinder und drehen Sie den wasserdichten Steckverbinder im Uhrzeigersinn etwa eine halbe Umdrehung auf den Ethernet-Steckverbinder.

Abbildung 15: Wasserdichten Steckerbinder anbringen

1. Drehen Sie den hinteren Teil des wasserdichten Steckanschlusses im Uhrzeigersinn, bis eine feste Abdichtung um das Ethernet-Kabel erreicht ist.

Abbildung 16: Steckverbinder fixieren

1. Netzanschluss- und Reset-Kabel sind nicht wasserdicht. Es wird empfohlen, sie mit wasserdichtem Klebeband zu schützen. Umwickeln Sie dazu die Kabel überlappend mit Klebeband.

Abbildung 17: Netzanschluss und Reset-Taste umwickeln

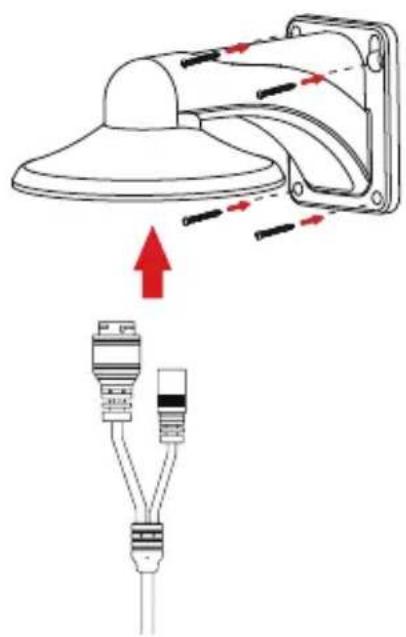

Verwendung der DCS-37-5-Halterung (optional)

1.

3.

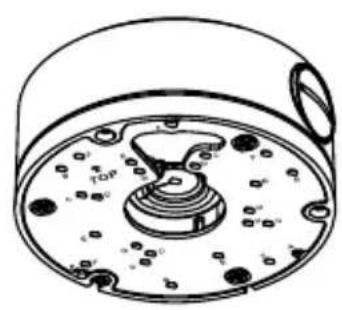

Verwendung der DCS-37-6-Halterung (optional)

1.

3.

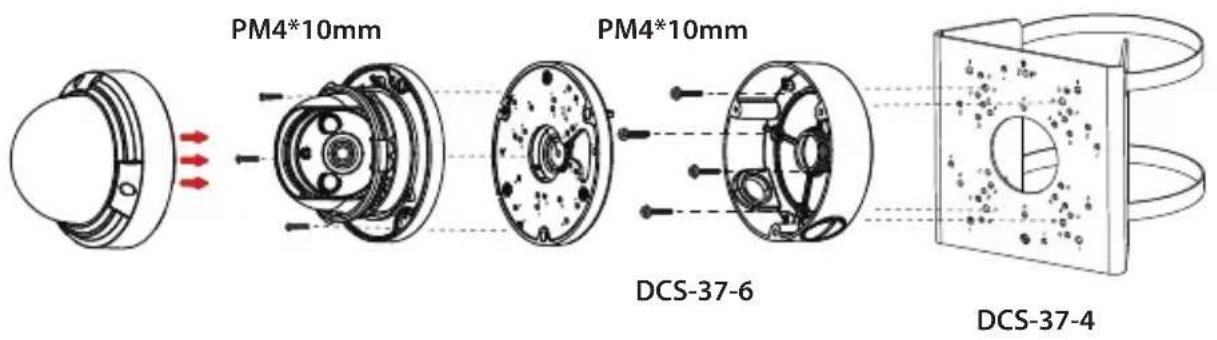

Verwendung der DCS-37-4-Halterung (optional)

Modellnr.	DCS-37-4 DCS-37-5		DCS-37-6
	Loch für Schraube	Schraubengröße	Loch für Schraube	Schraubengröße	Loch für Schraube	Schraubengröße
DCS-4612EKDCS-4614EK	-- B PM4*8mm B PM4*10mm		mm
DCS-4618EK	-- G PM4*8mm A PM4*10mm
DCS-37-5 H	PM5*16mm	----
DCS-37-6 F	PM4*10mm	----

Weitere Informationen

Wenn Sie Probleme bei der Einrichtung Ihres Netzwerks haben, lesen Sie bitte das Benutzerhandbuch.
