PANDUAN PENGGUNA DCS4802E D-LINK

Petunjuk Pemasangan Cepat

Quick Installation Guide

Panduan Instalasi Cepat

Panduan instalasi ini memberikan petunjuk dasar untuk menginstal DCS-4802E pada jaringan Anda. Untuk informasi tambahan tentang cara menggunakan kamera, silakan lihat Manual Pengguna, yang tersedia pada CD yang disertakan dalam paket ini, atau Anda dapat men-download dari situs web dukungan D-Link.

Isi Kemasan

• Kamera Mini Dome DCS-4802E Full HD Outdoor PoE
  ■ Kabel Konektor tahan air
  ■ Konektor daya karet
• Mounting Kit
  ■ Manual dan Software pada CD-ROM
  ■ Panduan Instalasi Cepat

Jika terdapat salah satu item di atas yang hilang, harap hubungi penjual.

Pemberitahuan Keamanan:

Instalasi dan servis harus dilakukan oleh teknisi bersertifikat sehingga dapat sesuai dengan semua kode lokal dan mencegah membatalkan garansi Anda.

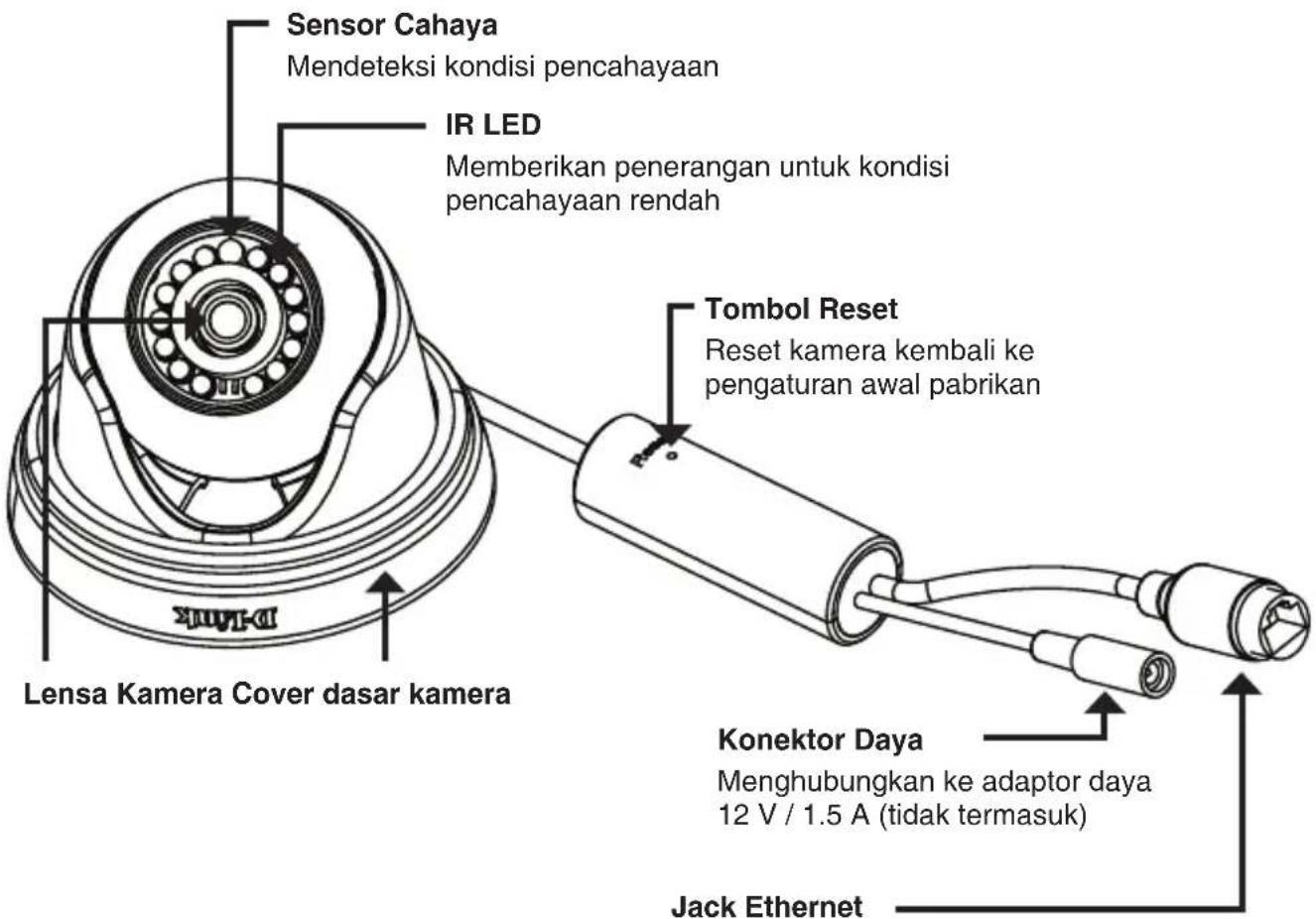

Gambaran Perangakat Keras

Sensor Cahaya Mendeteksi kondisi pencahayaan IR LED Memberikan penerangan untuk kondisi pencahayaan rendah Tombol Reset Reset kamera kembali ke pengaturan awal pabrikan Lensa Kamera Cover dasar kamera Konektor Daya Menghubungkan ke adaptor daya 12 V / 1.5 A (tidak termasuk) Jack Ethernet

Konektor Ethernet RJ-45 yang juga dapat digunakan untuk menyalakan daya melalui Power over Ethernet (PoE)

Menghubungkan ke Kamera

Anda dapat menyalakan DCS-4802E dengan dua cara yang berbeda: Power over Ethernet (PoE) atau dengan adaptor daya.

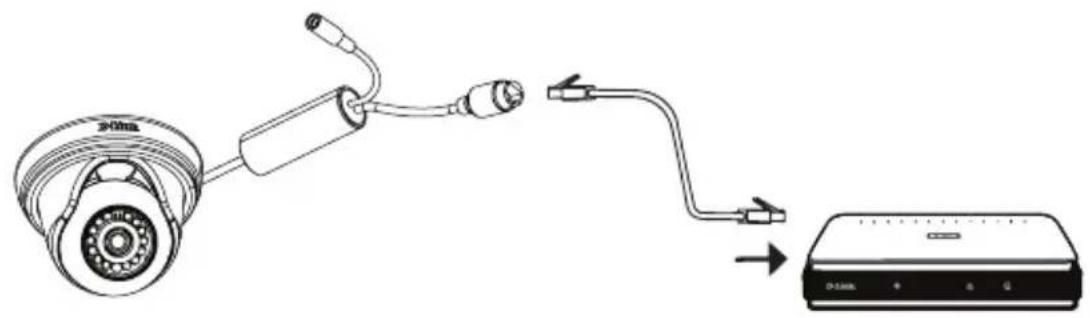

Menyalakan kamera menggunakan PoE (Kelas 2):

Hubungkan kabel Ethernet ke jack Ethernet pada kamera. Sambungkan ujung kabel ke switch PoE atau PoE injector.

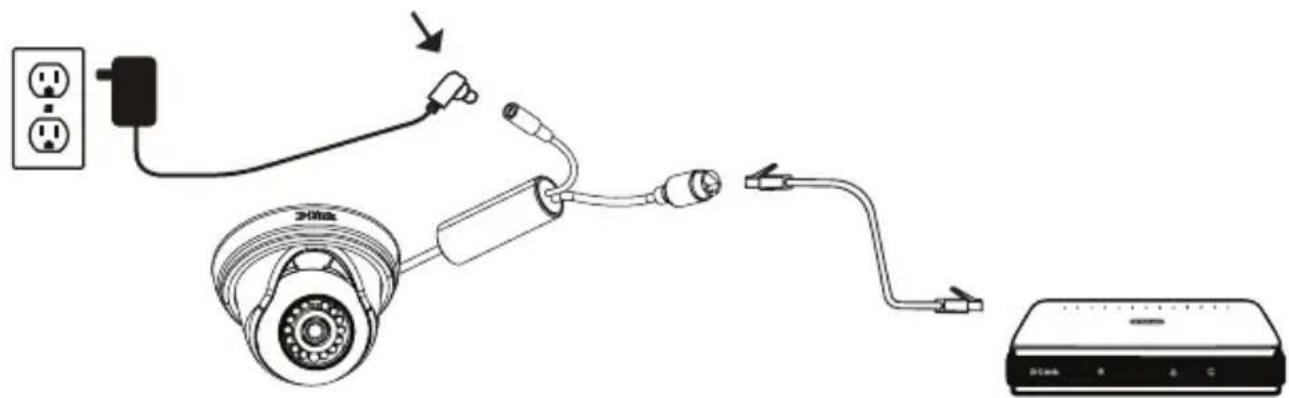

Menyalakan kamera dengan adaptor daya (tidak termasuk):

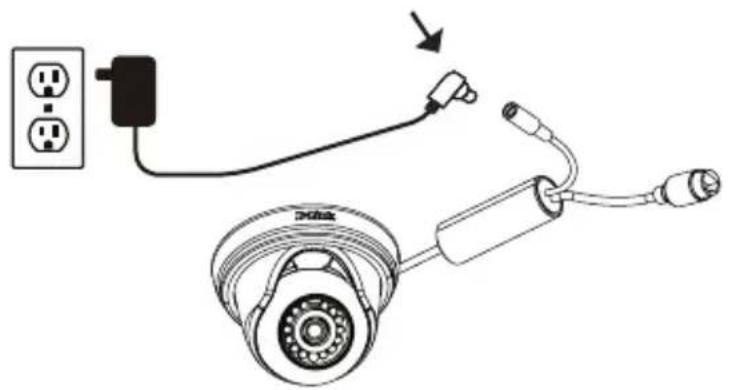

Hubungkan adaptor daya 12 V, 1,5 A ke konektor daya.

Hubungkan kabel Ethernet ke jack Ethernet pada kamera. Sambungkan ujung kabel yang lain ke jaringan Anda.

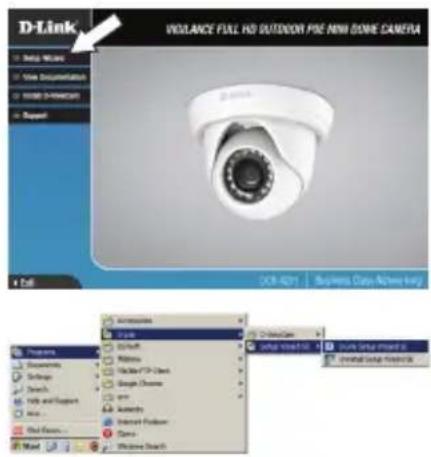

Masukkan CD DCS-4802E ke dalam CD-ROM komputer Anda untuk memulai instalasi. Jika fungsi Autorun pada komputer Anda dinonaktifkan, atau jika D-Link Launcher tidak memulai secara otomatis, klik tombol Start dan ketik D:\autorun.exe (di mana D: mewakili huruf drive dari drive CD-ROM Anda) dan tekan enter.

Klik Setup Wizard dan ikuti petunjuk untuk menginstal Setup Wizard.

D-Link VOLANCE FULL HD OUTDOORT PUE NEW DONE CAMERA File DCB 4201 | Summary Display Active only Parameters Tools Settings Details Web and Support Help Hot Clean... Word Windows Search Options Graph Balance Folder IP-Clock Single Camera View Awards Internet Explorer Show Windows Search

Klik pada ikon D-Link Setup Wizard SE yang terbuat pada menu Start Windows Anda (Start> D-Link> Setup Wizard SE).

Setup Wizard akan muncul dan menampilkan alamat MAC dan alamat IP dari kamera Anda. Jika Anda memiliki sebuah server DHCP pada jaringan Anda, IP Address yang valid akan ditampilkan. Jika jaringan Anda tidak menggunakan server DHCP, IP default 192.168.0.20 statis kamera jaringan akan ditampilkan.

Pilih kamera Anda, kemudian klik tombol Wizard untuk melanjutkan.

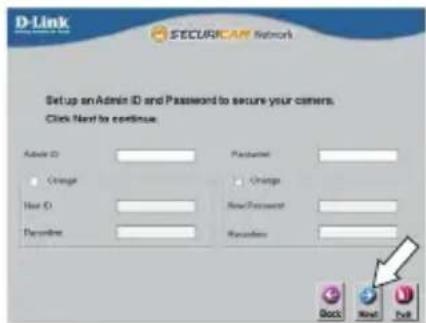

Masukkan ID Admin dan password. Ketika masuk untuk pertama kalinya, ID Admin default adalah admin dengan password dikosongkan.

Klik kotak centang jika Anda ingin mengubah ID dan password admin kamera, dan masukkan ID dan password baru yang ingin Anda gunakan.

Klik Next untuk melanjutkan.

Pilih DHCP jika kamera Anda memperoleh alamat IP secara otomatis dari server DHCP seperti router. Pilih IP statis jika Anda ingin secara manual memasukkan pengaturan IP untuk kamera.

Klik Next untuk melanjutkan.

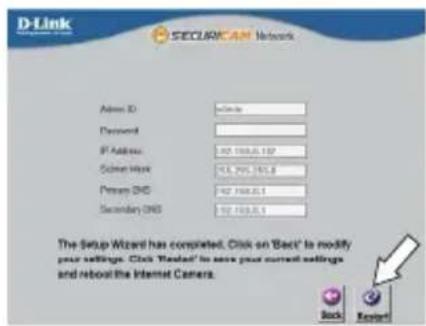

Luangkan waktu sejenak untuk mengkonfirmasi pengaturan Anda dan klik Restart.

Klik pada ikon D-Link Setup Wizard SE yang terbuat pada menu Start Windows Anda (Start> D-Link> Setup Wizard SE).

Masukkan nama pengguna (default adalah admin) dan password Anda (default kosong). Klik OK untuk melanjutkan.

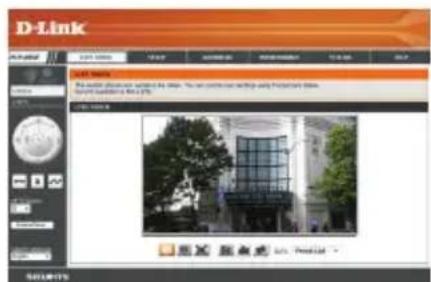

Bagian ini menampilkan video langsung kamera Anda. Anda dapat memilih video profil dan melihat atau mengoperasikan kamera. Untuk informasi tambahan tentang konfigurasi web, silakan lihat manual user disertakan pada CD-ROM atau website D-Link.

D-Link Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data

Instruksi pemasangan

Hal ini sangat disarankan agar Anda dapat mengkonfigurasi dan menguji kamera Anda sebelum dipasang.

Tempatkan stiker pemasangan di mana Anda ingin memposisikan kamera.

Gunakan bor 6 mm untuk membuat lubang yang diperlukan sekitar 25 mm dalam, kemudian masukkan jangkar dinding ke dalam lubang.

Jika Anda menjalankan kabel kamera melalui dinding atau langit-langit, bor sebuah lubang di tengah dan tarik kabel melalui lubang. Jika tidak, maka urutkan kabel kamera melalui alur kabel di dasar setelah pemasangan pada dinding atau langit-langit.

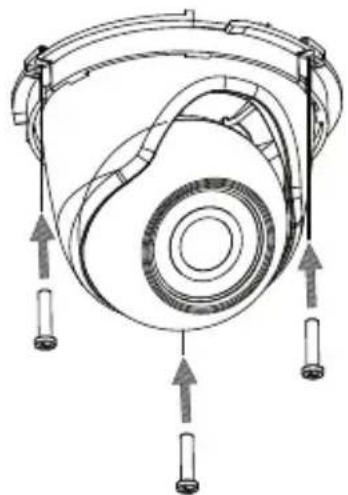

Gunakan sekrup yang disediakan untuk memasang kamera ke dinding atau langit-langit.

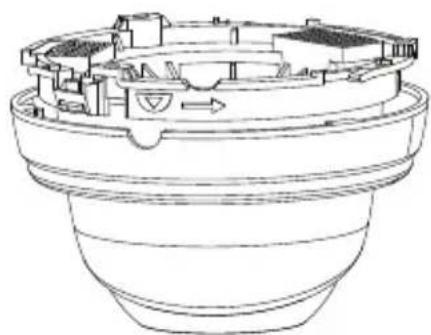

Pasang penutup dasar kamera dengan cara mensejajarkan alur kabel dengan tanda pada dasar kamera, kemudian putar penutup bawah kamera searah jarum jam sampai terkunci.

Menggunakan braket DCS-37-1 (opsional)

Tempatkan stiker pemasangan DCS-37-1 di lokasi yang diinginkan, kemudian gunakan bor 6 mm untuk mengebor lubang yang diperlukan sedalam 25 mm dan masukkan jangkar dinding ke dalam lubang. Jika Anda berencana untuk melewati kabel melalui dinding, Anda juga akan perlu untuk mengebor lubang untuk saluran kabel.

Gunakan sekrup yang disediakan untuk memasang DCS-37-1 ke dinding.

Lepaskan penutup dari kamera.

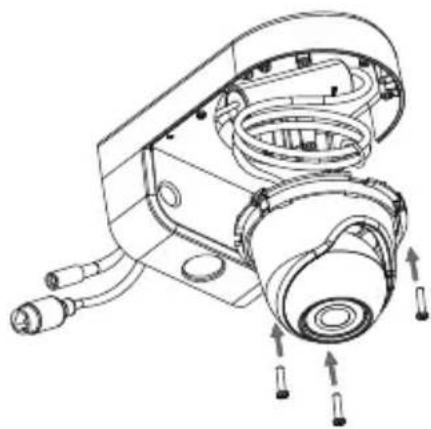

Lewati konektor kamera melalui belakang atau saluran kabel bawah DCS-37-1. Gunakan sekrup yang disediakan untuk memasang kamera ke DCS-37-1 menggunakan set lubang pemasangan yang ditandai B.

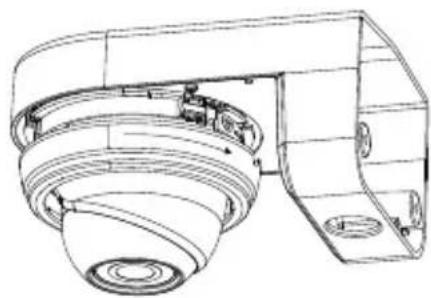

Atur sudut kamera yang diinginkan, kemudian masukkan kembali penutup kamera dan putar searah jarum jam untuk menguncinya di tempat.

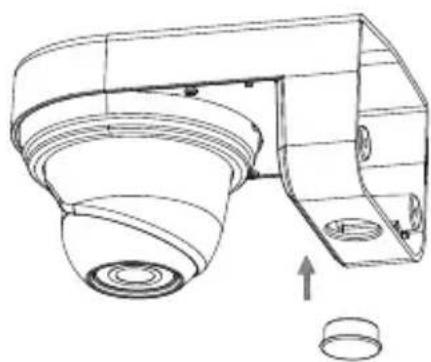

Jika Anda melewati kabel kamera melalui dinding, tempatkan stopper karet ke dalam saluran kabel bawah untuk menutup itu.

Menggunakan braket DCS-37-1 (opsional)

Tempatkan stiker pemasangan DCS-37-2 di lokasi yang diinginkan, kemudian gunakan bor 6 mm untuk mengebor lubang yang diperlukan sedalam 25 mm dan masukkan jangkar dinding ke dalam lubang. Jika Anda berencana untuk melewati kabel melalui dinding, Anda juga perlu mengebor lubang untuk saluran kabel.

Gunakan sekrup yang disediakan untuk memasang DCS-37-2 pada dinding menggunakan lubang pemasangan dalam.

Lepaskan penutup dari kamera.

Lewati konektor kamera melalui bagian belakang atau samping saluran kabel pada DCS-37-2. Gunakan sekrup yang disediakan untuk memasang kamera ke DCS-37-2 menggunakan set lubang pemasangan yang ditandai B.

Atur sudut kamera yang diinginkan, kemudian masukkan kembali penutup kamera dan putar searah jarum jam untuk menguncinya di tempat.

Jika Anda melewati kabel kamera melalui dinding, tempatkan stopper karet ke dalam saluran kabel bawah untuk menutup itu.

Membuat instalasi Anda menjadi tahan air

Instalasi agar kamera Anda tahan air, ikuti petunjuk di bawah ini. Kabel Ethernet putaran, sebuah alat crimping, dan RJ-45 colokan yang diperlukan untuk prosedur ini.

Tempatkan washer di sekitar pangkal konektor Ethernet seperti yang ditunjukkan.

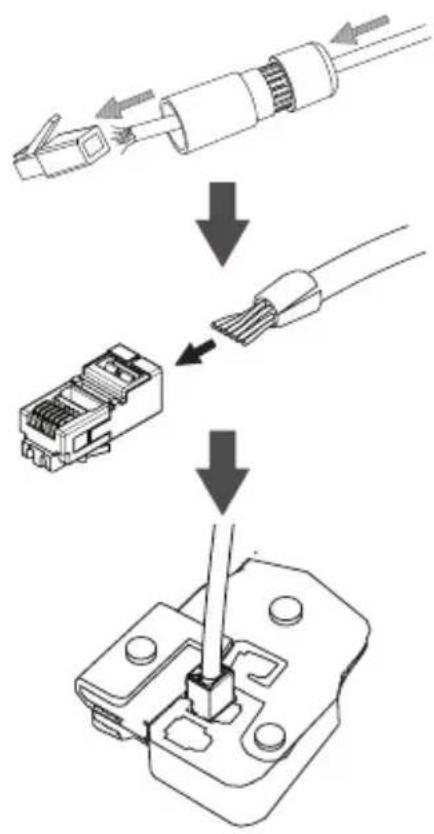

Kabel Ethernet dialurkan melalui konektor tahan air seperti yang ditunjukkan, kemudian crimp konektor RJ-45 ke kabel.

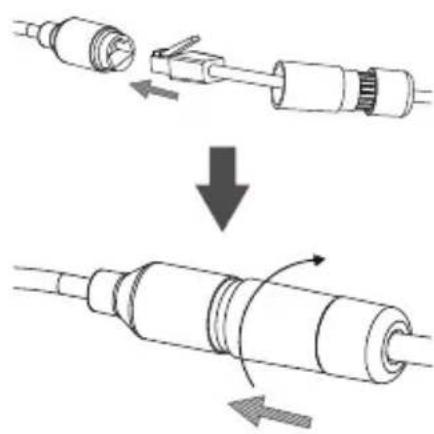

Hubungkan konektor RJ-45 ke konektor Ethernet, kemudian sekrup konektor yang tahan air ke konektor Ethernet dengan memutarnya searah jarum jam setengah-turn.

Putar bagian belakang konektor tahan air searah jarum jam sampai terpasang ketat di sekitar kabel Ethernet.

Jika Anda menggunakan PoE untuk menyalakan kamera, pasang konektor karet yang disertakan ke konektor daya.

Jika Anda menggunakan adaptor daya (tidak termasuk) untuk menyalakan kamera, lilitkan isolasi isolasi tahan air di sekitar sambungan secara untuk menutupinya.

Bantuan tambahan dan informasi produk juga tersedia secara online di http://www.dlink.com.

Informasi garansi

Silahkan kunjungi http://warranty.dlink.com/ untuk informasi garansi di wilayah Anda.
