MANUAL DE UTILIZADOR DCS4802E D-LINK

Guia de Instalação Rápida

快速安裝指南

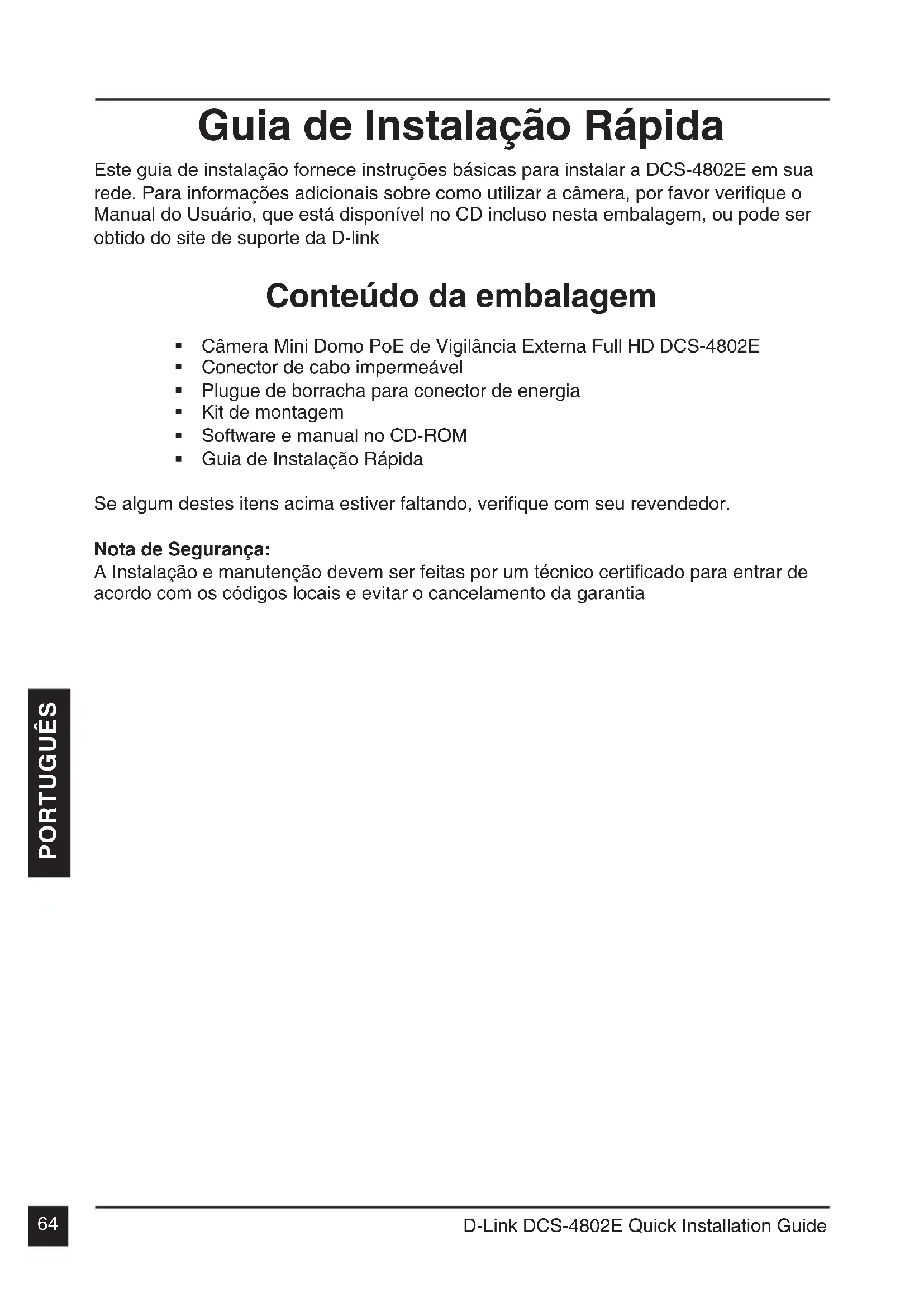

Guia de Instalação Rápida

Este guia de instalação fornece instruções básicas para instalar a DCS-4802E em sua rede. Para informações adicionais sobre como utilizar a câmera, por favor verifique o Manual do Usuário, que está disponível no CD incluso nesta embalagem, ou pode ser obtido do site de suporte da D-link

Conteúdo da embalagem

• Câmara Mini Domo PoE de Vigilância Externa Full HD DCS-4802E
  ■ Conector de cabo impermeável
• Plugue de borracha para conector de energia
• Kit de montagem
  ■ Software e manual no CD-ROM
  ■ Guia de Instalação Rápida

Se algum destes itens acima estiver faltando, verifique com seu revendedor.

Nota de Segurança:

A Instalação e manutenção devem ser feitas por um técnico certificado para entrar de acordo com os códigos locais e evitar o cancelamento da garantia

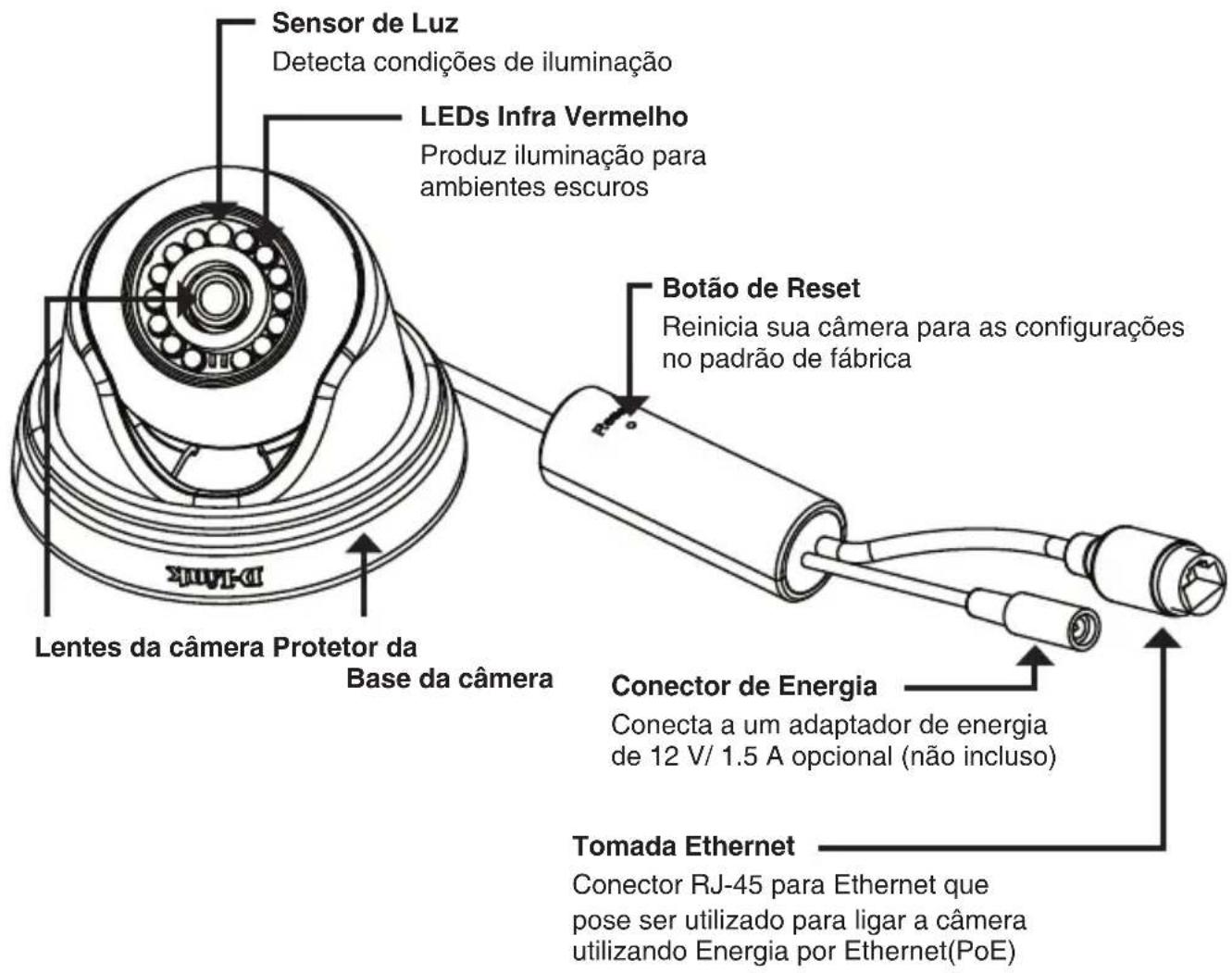

Visão Geral do Hardware

Sensor de Luz Detecta condições de iluminação LEDs Infra Vermelho Produz iluminação para ambientes escuros Botão de Reset Reinicia sua câmera para as configurações no padrão de fábrica Lentes da câmera Protetor da Base da câmera Conector de Energia Conecta a um adaptador de energia de 12 V/ 1.5 A opcional (não incluso) Tomada Ethernet Conector RJ-45 para Ethernet que pose ser utilizado para ligar a câmera utilizando Energia por Ethernet(PoE)

Conectando a câmera

Você pode ligar a câmera DCS-4802E de dois modos: Energia por Ethernet(PoE) ou com um adaptador de energia.

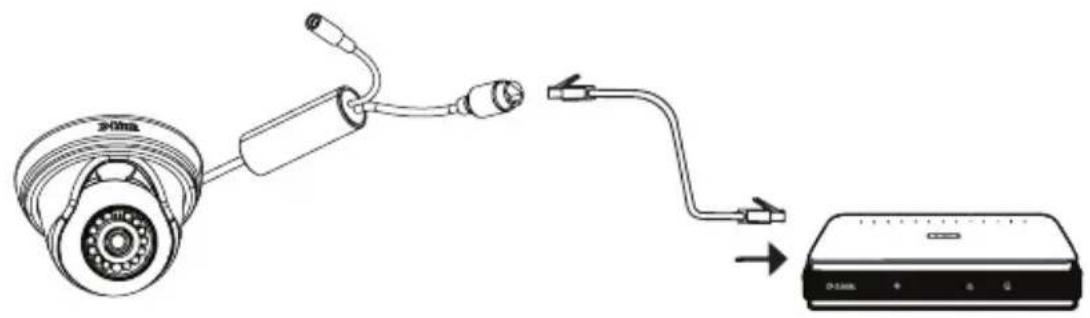

Ligando a câmera utilizando PoE (Classe 2):

Conecte um cabo Ethernet à tomada de Ethernet da câmera. Conecte a outra ponta do cabo em seu Switch PoE ou Adaptador PoE.

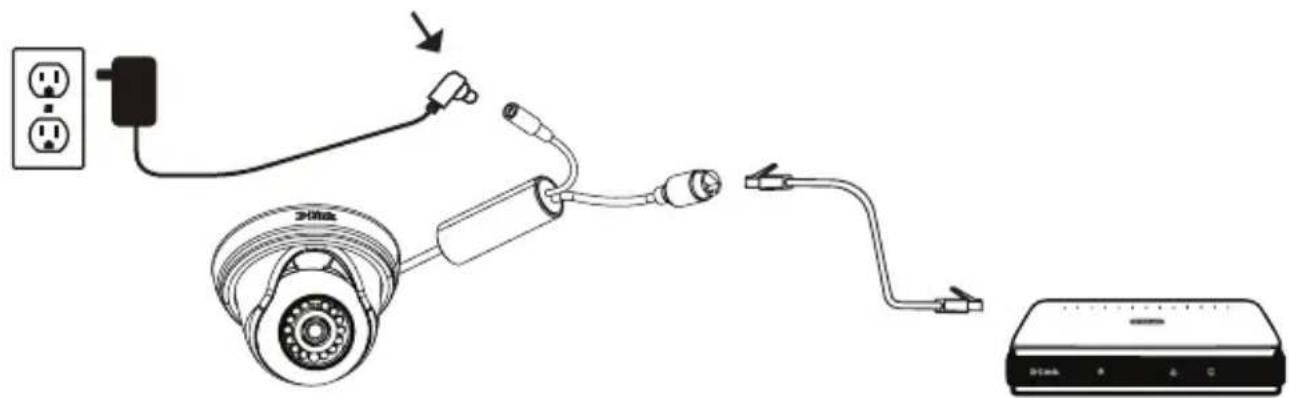

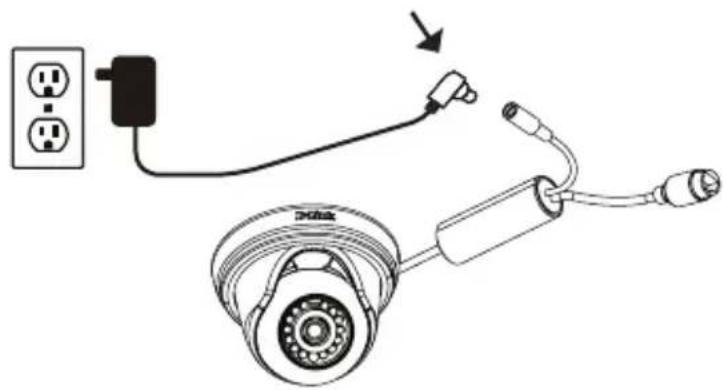

Ligando a câmera com um adaptador de energia (não incluso)

Conecte um adaptador de energia de 12 V, 1.5 A ao conector de energia.

Conecte um cabo Ethernet à tomada Ethernet da câmera. Conecte a outra ponta do cabo à sua rede.

Configurando a câmera

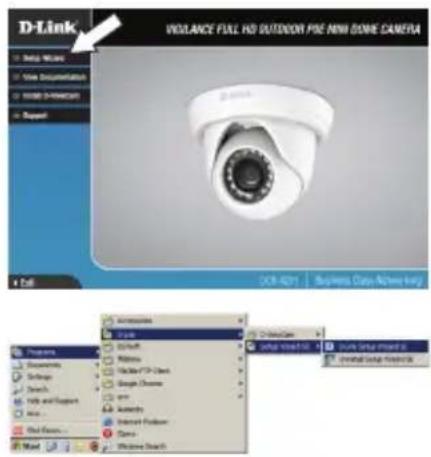

Insira o CD da DCS-4802E em seu drive de CD-ROM do seu computador, para iniciar a instalação. Se a função Autorun de seu computador estiver desabilitada ou se o Launcher D-link não iniciar automaticamente, clique no botão Iniciar e digite D:\autorun.exe (onde D: representa a letra de seu drive de CD-ROM) e pressione Enter.

Clique em Assistente de Configuração e siga as instruções para instalar o Assistente de configuração.

D-Link VOLANCE FULL HD OUTDOORT PUE NEW DONE CAMERA File DCB 4201 | Summary Display Active only Parameters Tools Settings Details Web and Support Help Hot Clean... Word Windows Search Options Graph Balance Folder IP-Clock Single Camera View Awards Internet Explorer Show Windows Search

Clique no ícone Assistente de Configuração SE D-Link que foi criado em seu menu Iniciar do Windows (Iniciar > D-Link > Assistente de Configuração SE).

O Assistente de Configuração irá aparecer e disponibilizar o endereço MAC e IP de sua(s) câmera(s). se possuir um servidor DHCP em sua rede, um endereço de IP válido será apresentado, se sua rede não utiliza um servidor DHCP, o IP estático padrão de rede 192.168.0.20 será disponibilizado.

Selecione sua câmera, e então clique no botão Assistente para prosseguir.

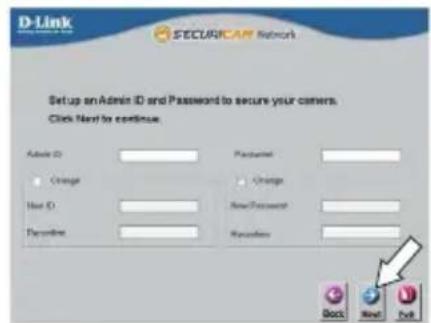

Insira a identificação e a senha de Admin. Quando acessar pela primeira vez, a identificação padrão é admin e a senha é deixada em branco.

Clique nas caixas de seleção se deseja alterar a identificação de admin e a senha para a câmera, e entre a nova identificação e senha que deseja utilizar.

Clique em Avançar para prosseguir.

Selecione DHCP se sua câmera obtiver um endereço de IP automaticamente de um servidor DHCP como um roteador.

Selecione Static IP se deseja inserir as configurações de IP manualmente.

Clique em Avançar para prosseguir

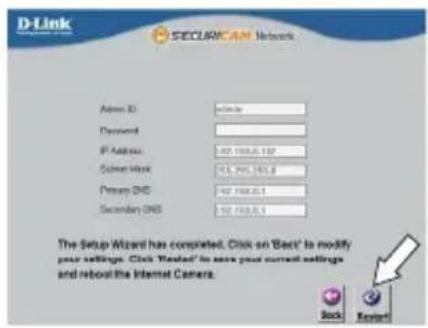

Verifique e confirme suas configurações e clique em Reinicializar

Visualizando sua câmera pelo Navegador Web

Clique no ícone Assistente de configuração SE D-Link que foi criado no menu Iniciar do Windows (Iniciar > D-Link > Assistente de Configuração SE)

Selecione a câmera e clique em Link para acessar a configuração web.

O Assistente de configuração irá abrir seu navegador web automaticamente com o endereço de IP da câmera

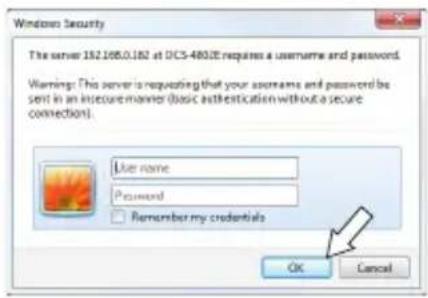

Digite seu usuário (admin é o usuário padrão) e a senha (deixe o campo em branco como padrão). Clique OK para prosseguir.

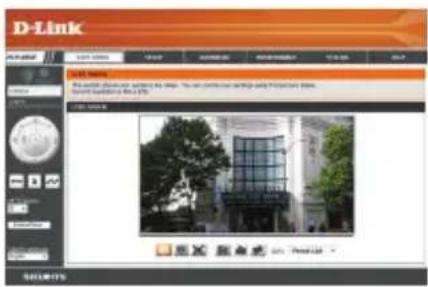

Esta sessão apresenta o vídeo ao vivo de sua câmera. Você pode selecionar o perfil de vídeo e visualizar ou operar a câmera. Para informações adicionais sobre a configuração web, verifique o manual do usuário incluso no CD-ROM ou no site da D-Link.

D-Link Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Search Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data Research Data

Instruções de Instalação

É altamente recomendado que você configure e teste sua câmera antes de Instalá-la

Posicione o adesivo de instalação onde deseja posicionar a sua câmera

Utilize uma broca de 6 mm para os furos necessários, e aproximadamente com 25mm de profundidade, e então insira as âncoras de parede nos furos

Se estiver passando os cabos da câmera pela parede ou teto, perfure um furos no centro e puxe os cabos através do furos. Se não, então guie os cabos da câmera através do duto de cabos na base antes de montar na parede ou teto.

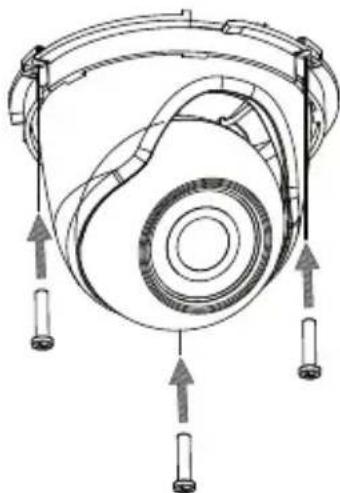

Utilize os parafusos fornecidos para montar a câmera na parede ou teto

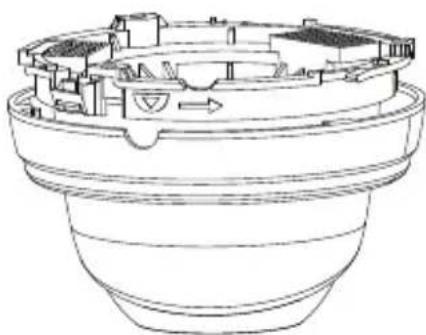

Coloque o protetor de base da câmera alinhado com o duto de cabos com a marcação da base da câmera, então gire o protetor da base da câmera no sentido horário até estalar.

Coloque o adesivo de montagem DCS-37-1 no local desejado, em seguida, usar uma broca de 6 mm para fazer os furos necessários 25 mm de profundidade e inserir as buchas nos furos. Se você pretende passar os cabos através da parede, você também precisará fazer um furo para o canal a cabo.

Use os parafusos fornecidos para montar o DCS-37-1 na parede.

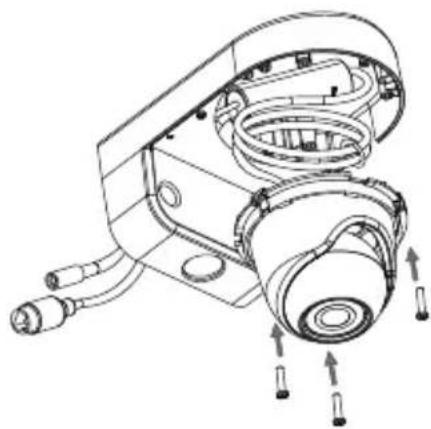

Passe os conectores da câmera na parte de trás ou canal de cabo de fundo sobre a DCS-37-1. Use os parafusos fornecidos para montar a câmera ao DCS-37-1 utilizando o conjunto de furos de montagem marcados B.

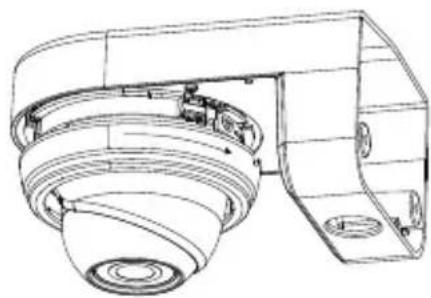

Ajustar o ângulo da câmera, como desejado, em seguida, colocar a tampa traseira da câmera e gire no sentido horário para travá-la no lugar.

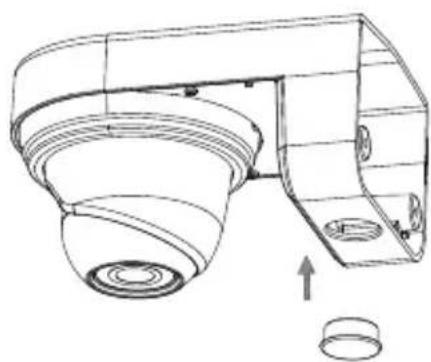

Se você estiver passando os cabos da câmera através da parede, coloque a tampa de borracha no canal a cabo inferior para selá-lo.

Coloque o adesivo de montagem DCS-37-2 no local desejado, em seguida, usar uma broca de 6 mm para fazer os furos necessários 25 mm de profundidade e inserir as buchas nos furos. Se você pretende passar os cabos através da parede, você também precisará fazer um furo para o canal a cabo.

Use os parafusos fornecidos para montar o DCS-37-2 na parede utilizando os furos de montagem interiores.

Remova a tampa da câmara

Passe os conectores da câmara através da parte traseira ou lateral canal a cabo na DCS-37-2. Use os parafusos fornecidos para montar a câmara ao DCS-37-2 utilizando o conjunto de furos de montagem marcados B.

Ajustar o ângulo da câmera, como desejado, em seguida, colocar a tampa traseira da câmera e gire no sentido horário para travá-la no lugar.

Se você estiver passando os cabos da câmera através da parede, coloque a tampa de borracha no canal a cabo um lado para selá-lo.

Impermeabilizando sua instalação

Para impermeabilizar a instalação de sua câmera, siga as instruções abaixo. Um cabo Ethernet arredondado, uma ferramenta de compressão e plugues RJ-45 são necessários para este procedimento.

Coloque a arruela na base do conector de Ethernet como apresentado.

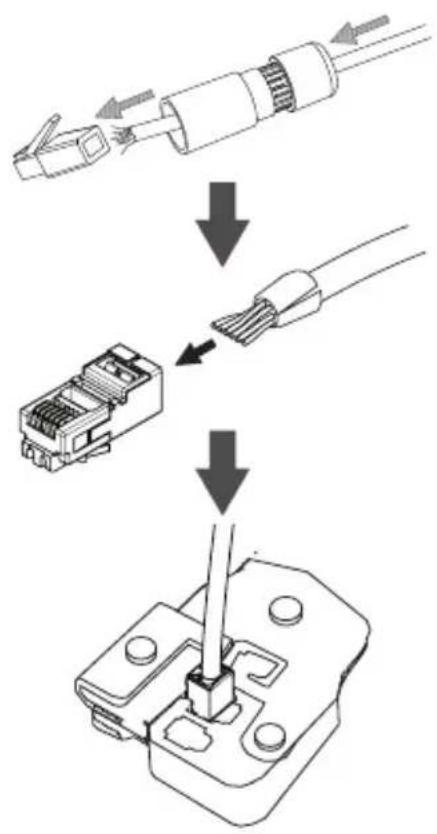

Retire o plugue do cabo Ethernet pelo conector impermeável como apresentado, e então crave um plugue RJ-45 no cabo.

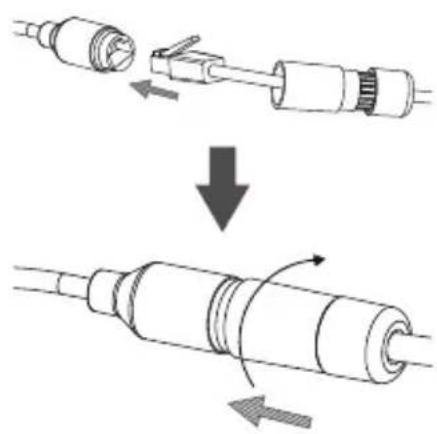

Conecte o plugue RJ-45 no conector Ethernet, e então parafuse o conector impermeável ao conector Ethernet girando-o por meia volta no sentido horário.

Gire a parte de traz do conector impermeável no sentido horário até que esteja bem encaixado no cabo ethernet.

Se estiver utilizando PoE para ligar sua câmera, coloque o plugue de borracha para conector de energia incluso para encaixar o conector de energia

Se estiver utilizando um adaptador de energia (não incluso) para ligar a sua câmera, enrole uma fita impermeável em volta do conector de maneira que cubra a conexão.

Informações adicionais

Visite http://www.dlink.com.br para obter informações e ajuda adicional disponíveis online

Informações de garantia

Por favor, visite http://www.dlink.com.br/landingPages/garantia/ para informações de garantia na sua região
