Тип продукта	Наружная мини-куполовая камера видеонаблюдения
Разрешение	Full HD (1920x1080)
Ночное видение	Да, с ИК-светодиодами
Питание	PoE (802.3af) или сетевой адаптер 12В / 1,5А (опционально)
Подключение	Ethernet RJ-45
Защита	Для улицы (герметичные разъемы) – возможна влагозащищенная установка
Датчик	Встроенный датчик освещенности
Основные функции	Прямая видеотрансляция, доступ через веб-браузер, обнаружение движения, настройка через мастер D-Link
Установка	Настенный или потолочный монтаж, опциональные кронштейны DCS-37-1 и DCS-37-2
Сброс	Кнопка сброса для восстановления заводских настроек
Настройка сети	DHCP или статический IP (IP по умолчанию 192.168.0.20)
Имя пользователя/пароль по умолчанию	admin / (пусто)
Обслуживание	Протирать объектив мягкой неабразивной тканью; не использовать растворители
Безопасность	Установка квалифицированным специалистом в соответствии с местными нормами; изделие класса A
Доступные запасные части	Сетевой адаптер 12В 1,5А (опционально), монтажные кронштейны, герметичные разъемы
Ремонтопригодность	Обращаться в техническую поддержку D-Link или к авторизованному продавцу
Гарантия	См. warranty.dlink.com для условий в зависимости от региона
Бренд	D-Link
Модель	DCS4802E

Часто задаваемые вопросы - DCS4802E D-LINK

Как сбросить камеру до заводских настроек?

Нажмите кнопку сброса на камере (под крышкой) с помощью скрепки или острого предмета в течение 5 секунд. Настройки сети и пользователя будут стерты.

Как подключить питание к камере?

Камера может питаться двумя способами: через PoE (Power over Ethernet) при подключении Ethernet-кабеля к совместимому коммутатору/инжектору PoE, или через сетевой адаптер 12В / 1,5А (не входит в комплект), подключенный к разъему питания.

Каков IP-адрес камеры по умолчанию?

Если в сети нет DHCP-сервера, статический IP-адрес по умолчанию — 192.168.0.20. Вы можете изменить его через мастер настройки или веб-интерфейс.

Как получить доступ к камере через веб-браузер?

Используйте мастер настройки D-Link Setup Wizard SE, чтобы найти IP-адрес камеры, затем нажмите 'Link' для открытия браузера. Введите имя пользователя admin (по умолчанию: admin) и оставьте пароль пустым.

Камера водонепроницаема?

Да, она предназначена для наружного использования. В руководстве приведены подробные инструкции по герметизации Ethernet- и питающих соединений с помощью герметичных разъемов и резиновых заглушек.

Какие монтажные кронштейны доступны?

Камера может быть установлена непосредственно на стену или потолок. Доступны опциональные кронштейны DCS-37-1 (настенный монтаж) и DCS-37-2 (монтаж с боковым вводом кабеля).

Как настроить камеру в сети с DHCP?

Запустите мастер настройки D-Link Setup Wizard SE, выберите камеру, затем выберите опцию 'DHCP' в сетевых настройках. Камера автоматически получит IP-адрес от роутера.

Камера обнаруживает движение?

Да, камера поддерживает обнаружение движения. Вы можете настроить зоны и чувствительность через веб-интерфейс камеры (см. полное руководство пользователя на CD).

Что делать, если мастер настройки не обнаруживает камеру?

Проверьте, что камера правильно подключена к питанию (PoE или адаптер) и Ethernet-кабель подключен. Убедитесь, что брандмауэр компьютера не блокирует обнаружение. Вы также можете попробовать вручную ввести IP-адрес 192.168.0.20 в браузере.

Как изменить пароль администратора?

При первом подключении через мастер настройки вы можете отметить опцию изменения имени пользователя и пароля. Или через веб-интерфейс перейдите в настройки администрирования, чтобы изменить пароль.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DCS4802E D-LINK

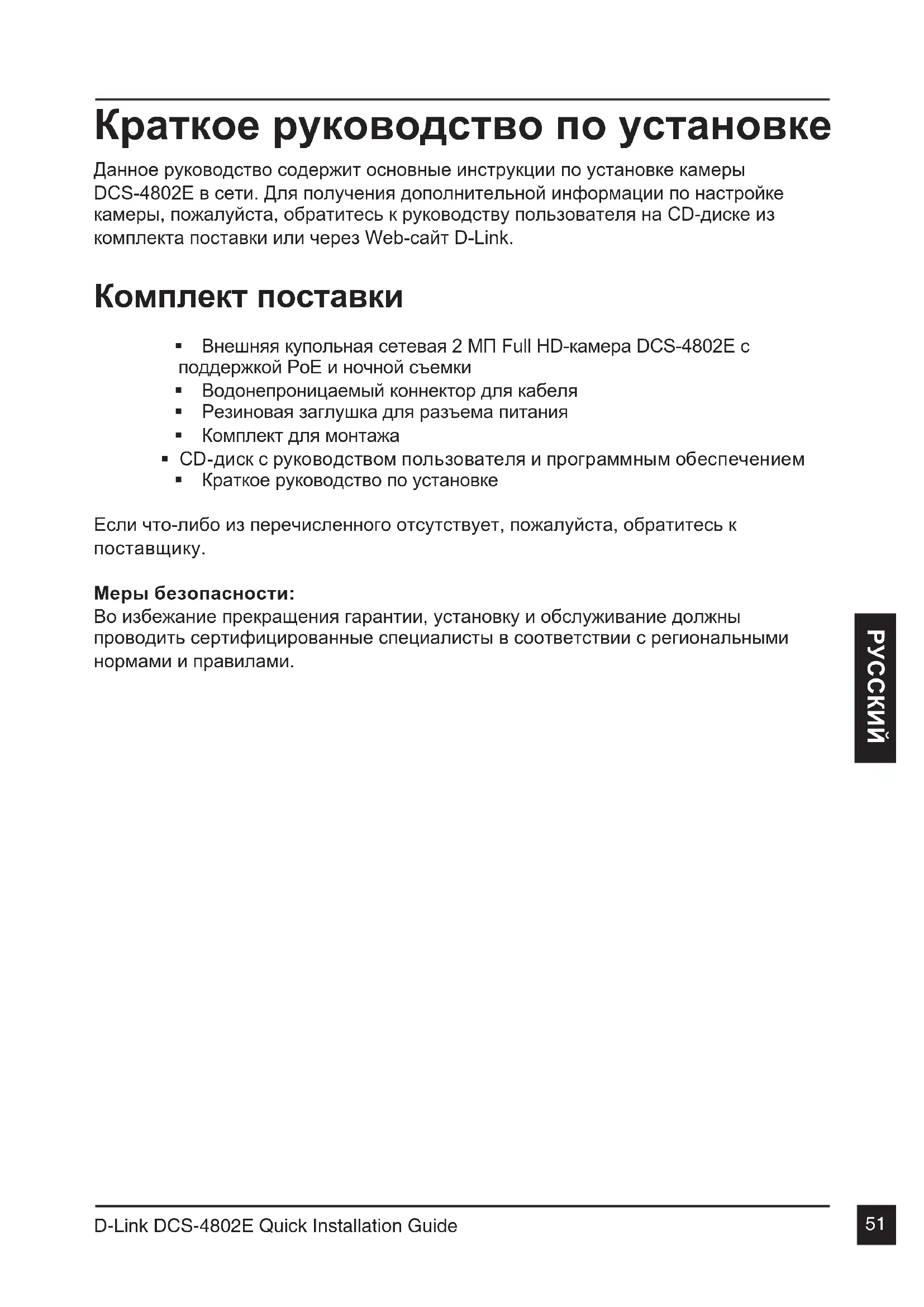

Краткое руководство по установке

Краткое руководство по установке

Данное руководство содержит основные инструкции по установке камеры DCS-4802E в сети. Для получения дополнительной информации по настройке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске из комплекта поставки или через Web-сайт D-Link.

Комплект поставки

• Внешняя купольная сетевая 2 МП Full HD-камера DCS-4802E с поддержкой PoE и ночной съемки
  ■ Водонепроницаемый коннектор для кабеля
• Резиновая заглушка для разъема питания
• Комплект для монтажа
• CD-диск с руководством пользователя и программным обеспечением
• Краткое руководство по установке

Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к поставщику.

Меры безопасности:

Во избежание прекращения гарантии, установку и обслуживание должны проводить сертифицированные специалисты в соответствии с региональными нормами и правилами.

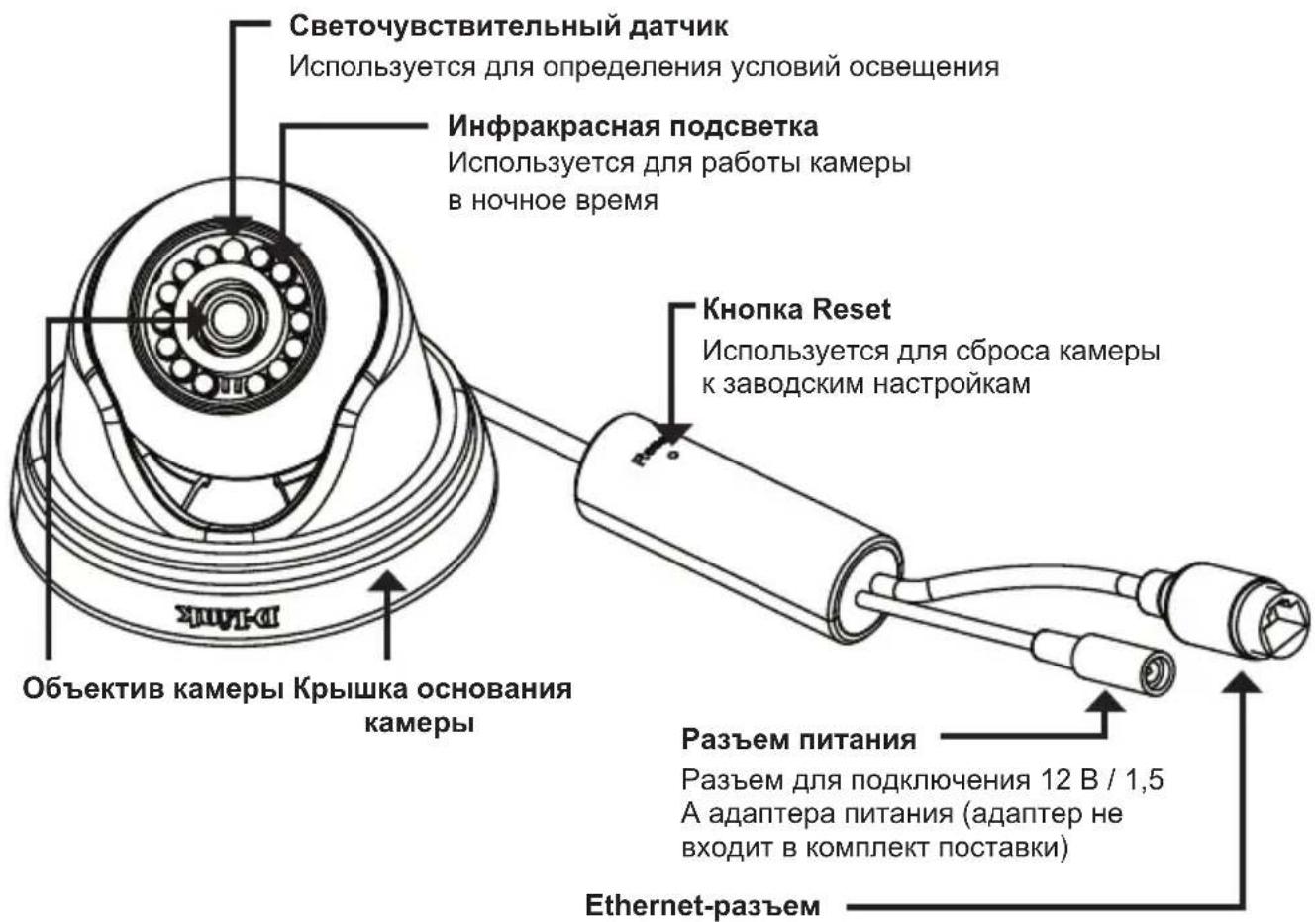

Обзор аппаратной части

Разъем RJ-45 для подключения Ethernet- кабеля, а также для подачи питания камеры по технологии Power over Ethernet (PoE)

Подключение камеры

Подача питания на DCS-4802E осуществляется 2 разными способами: через PoE (Power over Ethernet) или через адаптер питания.

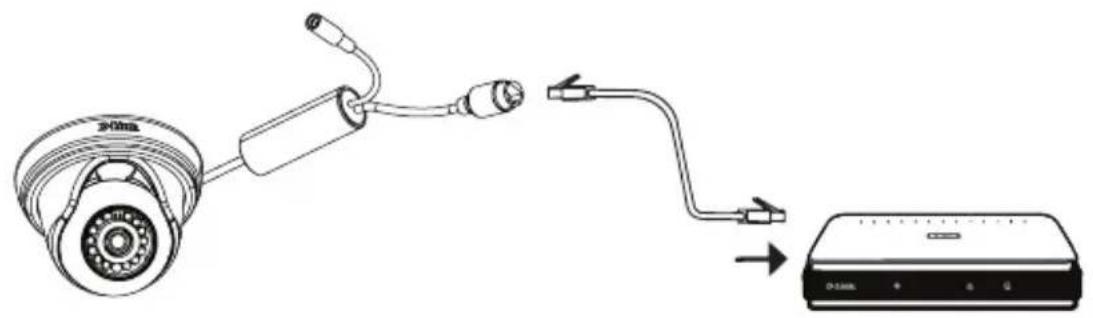

Подача питания на камеру через PoE (класс 2):

Подключите Ethernet-кабель к Ethernet-разъему на камере и к PoE-коммутатору или PoE-инжектору.

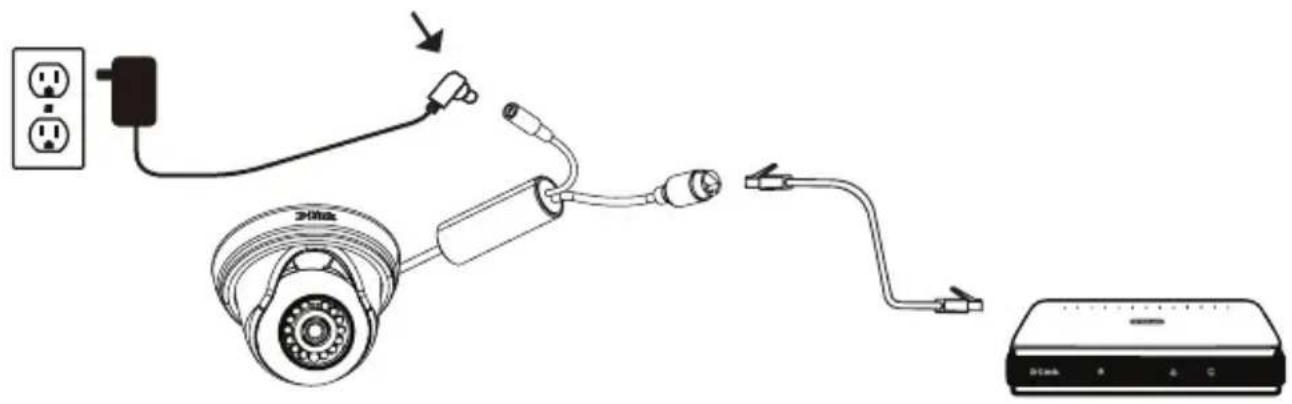

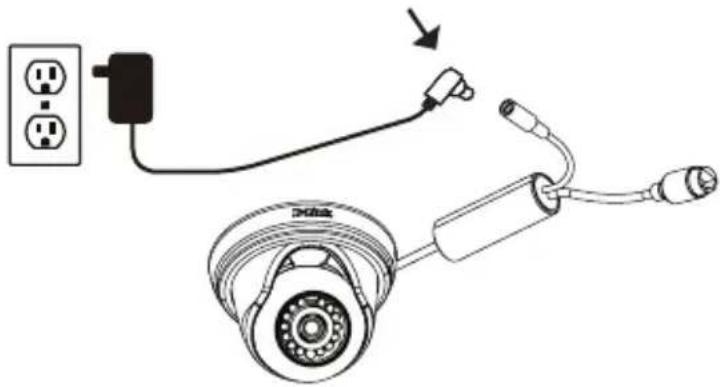

Подача питания на камеру через адаптер питания (не входит в комплект поставки):

Подключите адаптер питания (12 В / 1,5 А) к разъему питания.

Подключите Ethernet-кабель к Ethernet-разъему на камере и к сетевому устройству.

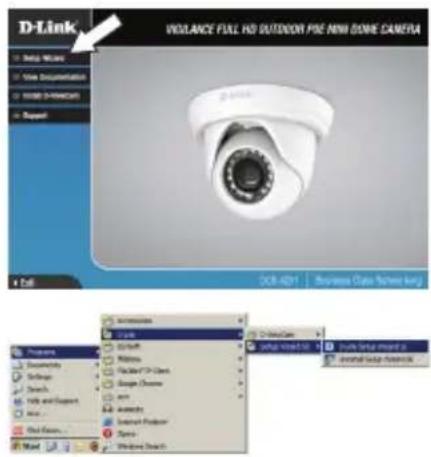

Настройка с помощью Мастера установки

Вставьте компакт-диск для DCS-4802E в привод CD-ROM, чтобы начать установку. Если на компьютере отключена функция автозапуска или запуск не произошел автоматически, нажмите Пуск > Выполнить, введите D:\autorun.exe (где D: - имя привода CD-ROM) и нажмите Enter.

Нажмите Setup Wizard и следуйте инструкциям по установке.

Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE).

Откроется окно Мастера установки, где будет отображен MAC-адрес и IP-адрес Вашей камеры. Если в сети используется DHCP-сервер, то будет отображен IP-адрес, назначенный этим сервером. Если в сети не используется DHCP-сервер, то отобразится статический IP-адрес камеры по умолчанию: 192.168.0.20.

Выберите камеру и нажмите кнопку Wizard для продолжения.

Если Вы хотите изменить имя пользователя и пароль для камеры, поставьте флажки в соответствующих полях и затем введите новые учетные данные.

Нажмите Next для перехода на следующую страницу.

Выберите DHCP, если камера должна автоматически получать IP-адрес.

Выберите Static IP, если камера должна иметь постоянный IP-адрес.

Нажмите Next для перехода на следующую страницу.

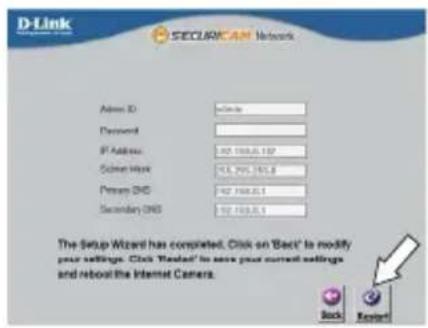

Подождите несколько минут для сохранения настроек и нажмите кнопку Restart.

Просмотр изображения камеры через Web-браузер

Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE).

Выберите камеру и нажмите кнопку Link для доступа к Web-настройкам.

Мастер установки автоматически откроет Web-браузер по IP-адресу камеры.

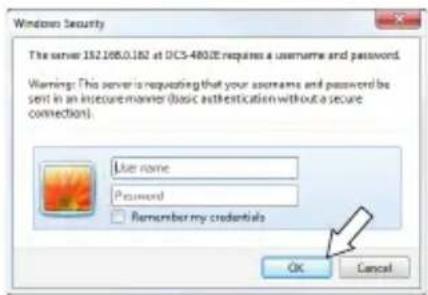

Введите имя пользователя admin и оставьте поле с паролем пустым. Нажмите ОК для продолжения.

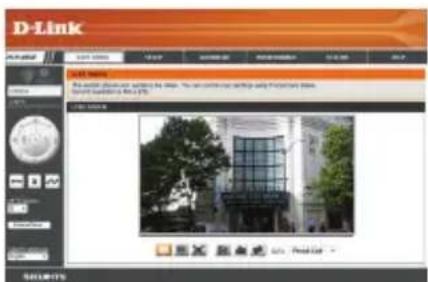

В данном разделе доступен просмотр видео с камеры в реальном времени. Вы можете выбрать профиль видео и просматривать изображение с камеры. Для получения дополнительной информации по настройке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске из комплекта поставки или через Web-сайт D-Link.

Монтаж камеры

Настоятельно рекомендуется выполнить настройку и тестирование камеры до ее монтажа.

Прикрепите направляющий стикер на место, где планируется установить камеру.

Просверлите отверстия глубиной приблизительно 25 мм сверлом диаметром 6 мм. Затем вставьте в отверстия анкеры.

Если требуется проложить кабели для камеры в стене или потолке, просверлите отверстие в центре и протяните кабели через это отверстие. Если это не требуется, протяните их через канал в основании камеры после установки на стене или потолке.

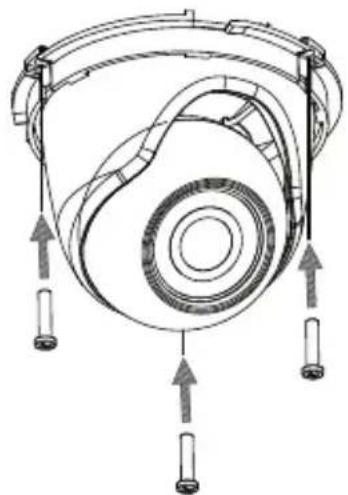

Используйте входящие в комплект поставки винты для крепления камеры к стене или на потолок.

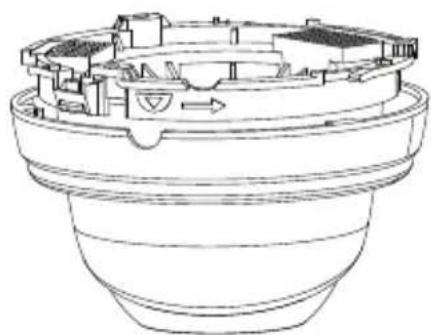

Прикрепите крышку основания камеры, выровняв канал по соответствующей отметке на основании камеры. Затем поверните крышку основания камеры по часовой стрелке до щелчка.

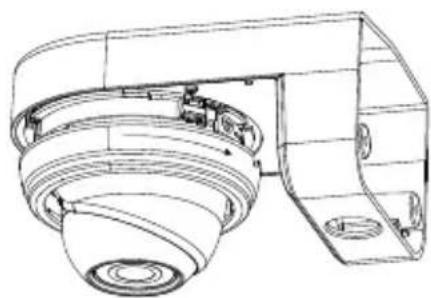

Монтаж с помощью кронштейна DCS-: (опционально)

Прикрепите направляющий стикер на место, где планируется установить кронштейн. Затем просверлите отверстия глубиной 25 мм сверлом диаметром 6 мм и вставьте в отверстия анкеры. Если требуется проложить кабели в стене, просверлите отверстие для канала, в котором они будут располагаться.

Используйте входящие в комплект поставки винты для крепления DCS-37-1 к стене.

Снимите крышку основания камеры.

Выведите провода на заднюю часть кронштейна или протяните их через специальное отверстие на нижней части DCS-37-1.

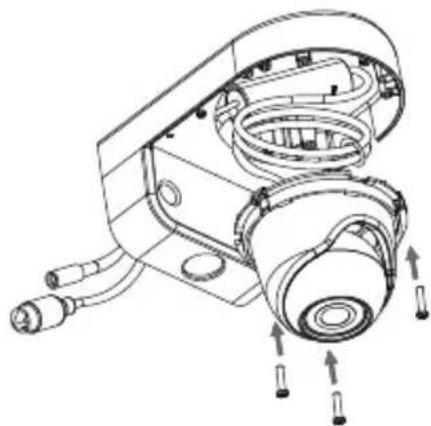

Используйте монтажные отверстия и входящие в комплект поставки винты для крепления камеры к DCS-37-1.

Отрегулируйте положение камеры. Затем прикрепите к камере крышку основания и поверните ее по часовой стрелке для фиксации.

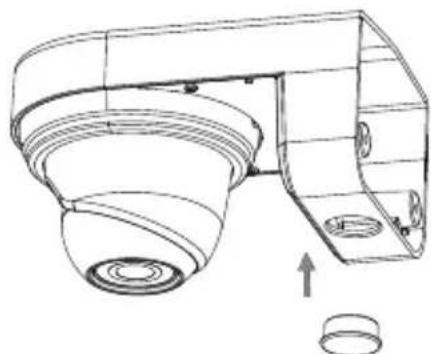

Если кабели прокладываются в стене, установите резиновую заглушку в канал для кабелей на нижней части кронштейна.

Монтаж с помощью кронштейна DCS-37-2 (опционально)

Прикрепите направляющий стикер на место, где планируется установить кронштейн. Затем просверлите отверстия глубиной 25 мм сверлом диаметром 6 мм и вставьте в отверстия анкеры. Если требуется проложить кабели в стене, просверлите отверстие для канала, в котором они будут располагаться.

Используя монтажные отверстия на внутренней части кронштейна и входящие в комплект поставки винты, прикрепите DCS-37-2 к стене.

Снимите крышку основания камеры.

Протяните провода через одно из отверстий, расположенных на задней и боковой части DCS-37-1. Используйте монтажные отверстия и входящие в комплект поставки винты для крепления камеры к DCS-37-2.

Отрегулируйте положение камеры. Затем прикрепите к камере крышку основания и поверните ее по часовой стрелке для фиксации.

Если кабели прокладываются в стене, установите резиновую заглушку в канал для кабелей на боковой части кронштейна.

Водонепроницаемость камеры

Чтобы обеспечить водонепроницаемость камеры, следуйте приведенным ниже инструкциям. Для этой процедуры потребуются круглый Ethernet-кабель, инструмент для обжима и коннекторы RJ-45.

Установите уплотнительную прокладку на разъем RJ-45, как показано на рисунке.

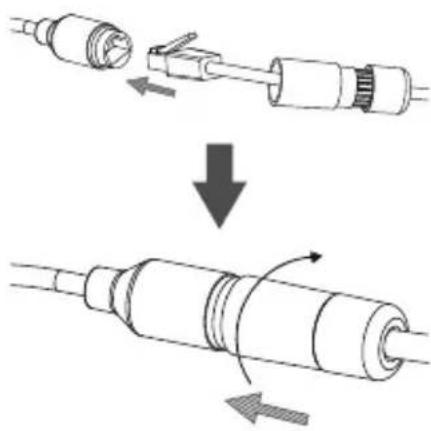

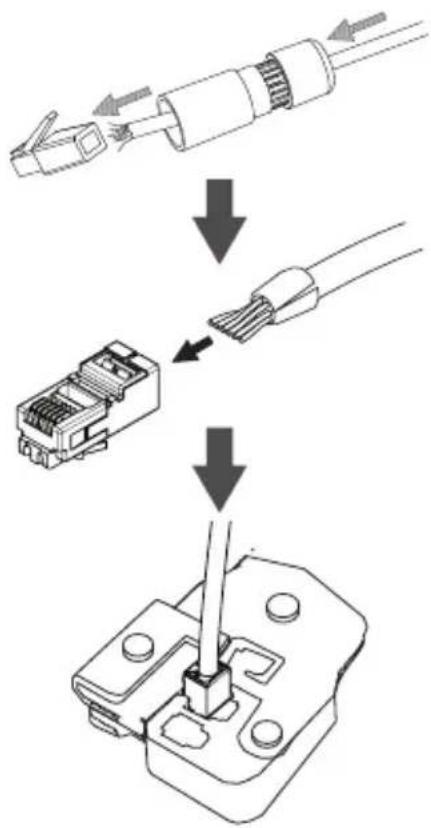

Протяните Ethernet-кабель через водонепроницаемый коннектор, как показано на рисунке. Далее вставьте кабель в коннектор RJ-45 и обожмите.

Соедините коннектор с разъемом RJ-45. Закрутите водонепроницаемый коннектор, повернув его приблизительно на пол-оборота по часовой стрелке.

Поверните нижнюю часть водонепроницаемого коннектора по часовой стрелке для обеспечения герметичности Ethernet-кабеля.

Если подача питания на камеру осуществляется по технологии PoE, используйте входящую в комплект поставки резиновую заглушку для разъема питания.

Если подача питания на камеру осуществляется с помощью адаптера питания (не входит в комплект поставки), используйте специальную ленту для герметизации с целью предотвращения попадания влаги на соединение.

Дополнительная информация

Дополнительная помощь и информация об устройстве доступна в режиме онлайн на Web-сайте http://www.dlink.com.

Информация о гарантии

Чтобы получить информацию о гарантии для Вашего региона, пожалуйста, посетите http://warranty.dlink.com.

Технические характеристики

Камера	Основные характеристики	1/3-дюймовый двухмегапиксельный CMOS-сенсор с технологией прогрессивного сканированияРасстояниеинфракрасной подсветки: 20 мМинимальное освещение: 0 люкс с инфракрасной подсветкой ВстроенныйICR-фильтр10-кратное цифровое увеличение Минимальное расстояние до объекта: 0,2 мФокусное расстояние: 2,8 мм Апертура:F2.0	Углы обзора:96° (по горизонтали)54° (по вертикали)108° (по диагонали)Углырегулировки (немоторизованные):По вертикали: 75°По горизонтали: 360°Поворот:360°
	Корпус камеры Всепогодный корпус(стандарт IP-66)
	Характеристики изображения	Настройка качества и размера изображения, скорости передачи кадров и скорости передачи данныхМетки времени и вставки текстаНастраиваемые окна для обнаружения движения	Настраиваемые зоны приватных масокНастройка скорости затвора, яркости, насыщенности цвета, контраста, резкости, WDR и 3D-фильтра
	Сжатие видео Сжатие в форматах H.264/MJPEG H.264/MJPEG мультикаст вещание		JPEG для стоп-кадров
	Разрешение видео	16:9 - 1920 x 1080, 1280 x 720, 800 x 448, 640 x 360 до 30 кадров/с	4:3 - 1440 x 1080, 1280 x 960, 1024 x 768, 800 x 592, 640 x 480 до 30 кадров/с
	Интерфейсы для внешних устройств	Порт 10/100 BASE-TX Fast Ethernet Поддержка 802.3af класс 2 (PoE)
Сеть	Сетевые протоколы	IPv6IPv4ARPTCP/IPUDPICMPDHCP-клиентNTP-клиент(D-Link)DNS-клиентDDNS-клиент(D-Link)SMTP-клиентFTP-клиент	HTTP/HTTPSamba-клиентPPPoEUPnP port forwardingRTP/RTSP/RTCPFильтрацияIP-адресовMulticastCoSQoS/DSCPSNMPСоответствиеONVIFBonjour
	Безопасность Защита учетной записиадминистратора и группыпользователейАутентификация по паролю		Шифрование HTTP и RTSP

Управление системой	Системные требования для Web-интерфейса	Web-браузер: Internet Explorer, Firefox, Safari
	Управление событиями	Обнаружение движения Уведомление о событии и загрузка стоп-кадров/ видеоклипов через электронную почту или FTP	Поддержка нескольких серверов SMTP и FTPНесколько уведомлений о событииНесколько способов записи для создания резервных копий
	Удаленное управление	Создание стоп-кадров/ видеоклипов и сохранение на локальный жесткий диск	Доступ к интерфейсу с настройками через Web-браузер
	Системные требования D-ViewCam ^TM	Операционная система: Microsoft Windows 8/7Web-браузер: Internet Explorer 7 или выше	Протокол: Стандартный TCP/IP
	Функции ПО D-ViewCam ^TM	Удаленное управление/ контроль: до 32 камерПросмотр изображений с 32 камер на одном экране	Поддержка всех функций управления, доступных в Web-интерфейсеОпции записи по срабатыванию датчика, по расписанию или вручную
Общие	Вес	370 г ± 5%
	Внешний адаптер питания (не входит в комплект поставки)	Вход: 100~240 В переменного тока, 50/60 Гц	Выход: 12 В постоянного тока, 1,5 А
	Потребляемая мощность	5,2 Вт ± 5% (РоE класс 2)
	Температура	Рабочая: от -30° до 50°C	Хранения: от -20° до 70°C
	Влажность	При эксплуатации: от 20% до 80% (без конденсата)	При хранении: от 5% до 95% (без конденсата)
	Сертификаты CE	CE LVD	FCC C-Tick

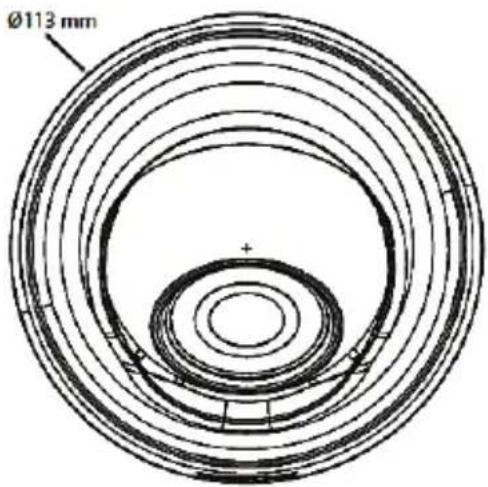

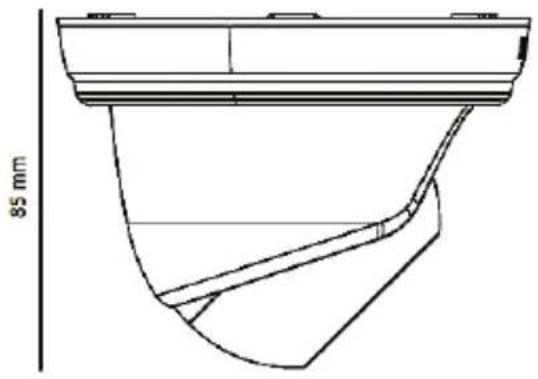

Размеры

EAC

Этот символ на продукте или упаковке означает, что в соответствии с нормами местного законодательства данный продукт в случае выхода из строя подлежит утилизации, и от него нельзя избавиться как от обычного бытового мусора. Отнесите устройство в ближайшую службу утилизации и переработки. При утилизации продукта и его упаковки таким образом обеспечивается защита окружающей среды и не наносится вред здоровью людей.

Забота D-Link об окружающей среде

Компания D-Link стремится максимально сократить негативное влияние своей деятельности на окружающую среду. Поэтому D-Link разрабатывает максимально экологичные продукты, используя легкоперерабатываемые и низкотоксичные материалы как для изготовления самих продуктов, так и их упаковки.

Кроме того, D-Link рекомендует отключать устройства, если они не используются. Это обеспечит энергосбережение и сократит выброс в атмосферу углекислого газа.

Более подробная информация об экологичной продукции D-Link доступна на сайте www.dlinkgreen.com
