PANDUAN PENGGUNA DCS6517 D-LINK

BAHASA INDONESIA Petunjuk Pemasangan Cepat panduan instalasi ini memberikan petunjuk dasar untuk meng-instal DCS-6517. Untuk informasi tambahan tentang cara menggunakan kamera, silakan lihat Panduan Pengguna yang tersedia di CD yang disertakan dalam paket ini atau dari akses ke situs web dukungan D-Link. Isi Dalam Kemasan Kamera DCS-6517 5 megapixel H.265 Outdoor Dome Network Camera Kabel Ethernet Ekstensi Adapter Piringan pemasangan dan skrup Pelindung Matahari Sisi Penutup Stiker Pemasangan Buku manual dan Software di dalam CD-ROM Buku Petunjuk pemasangan cepat Jika ada item yang hilang, silahkan hubungi reseller anda. Pemberitahuan Keamanan: Instalasi dan servis harus dilakukan oleh teknisi bersertifikat sehingga dapat sesuai dengan semua kode lokal dan untuk mencegah pembatalan garansi Anda.D-Link DCS-6517 Quick Installation Guide

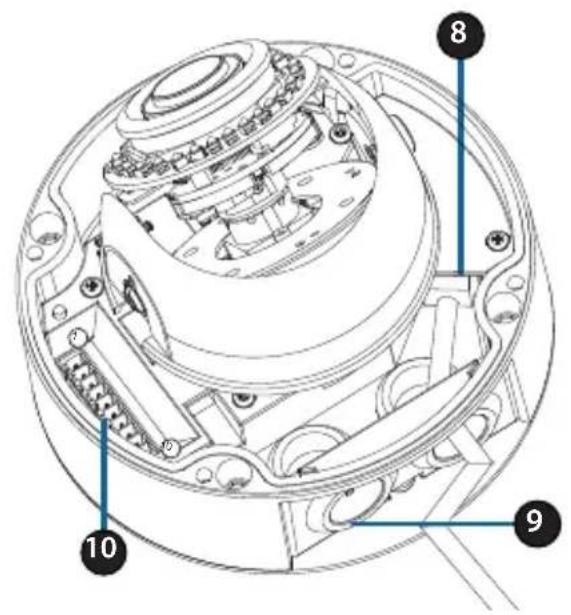

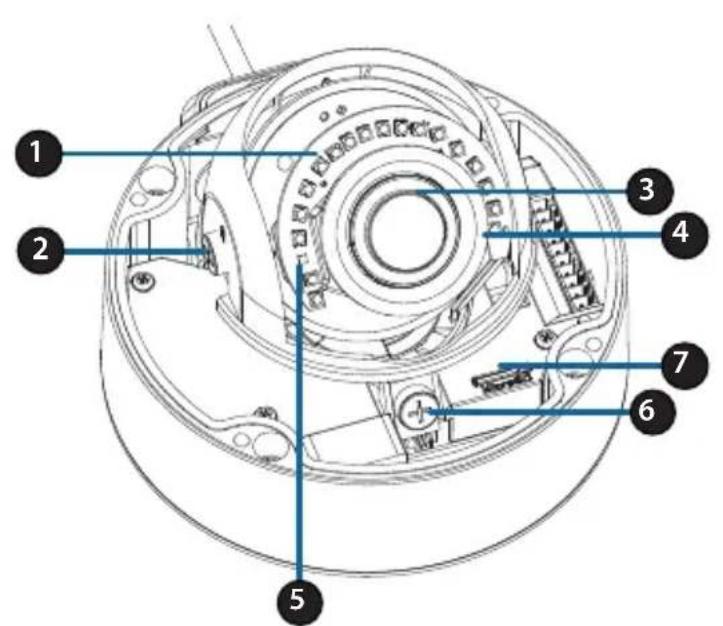

LED Power/ Status Mengindikasikan status aktual kamera. 5 Sensor Cahaya Mengukur kondisi pencahayaan dan menyesuaikan tampilan pada siang dan dan malam.

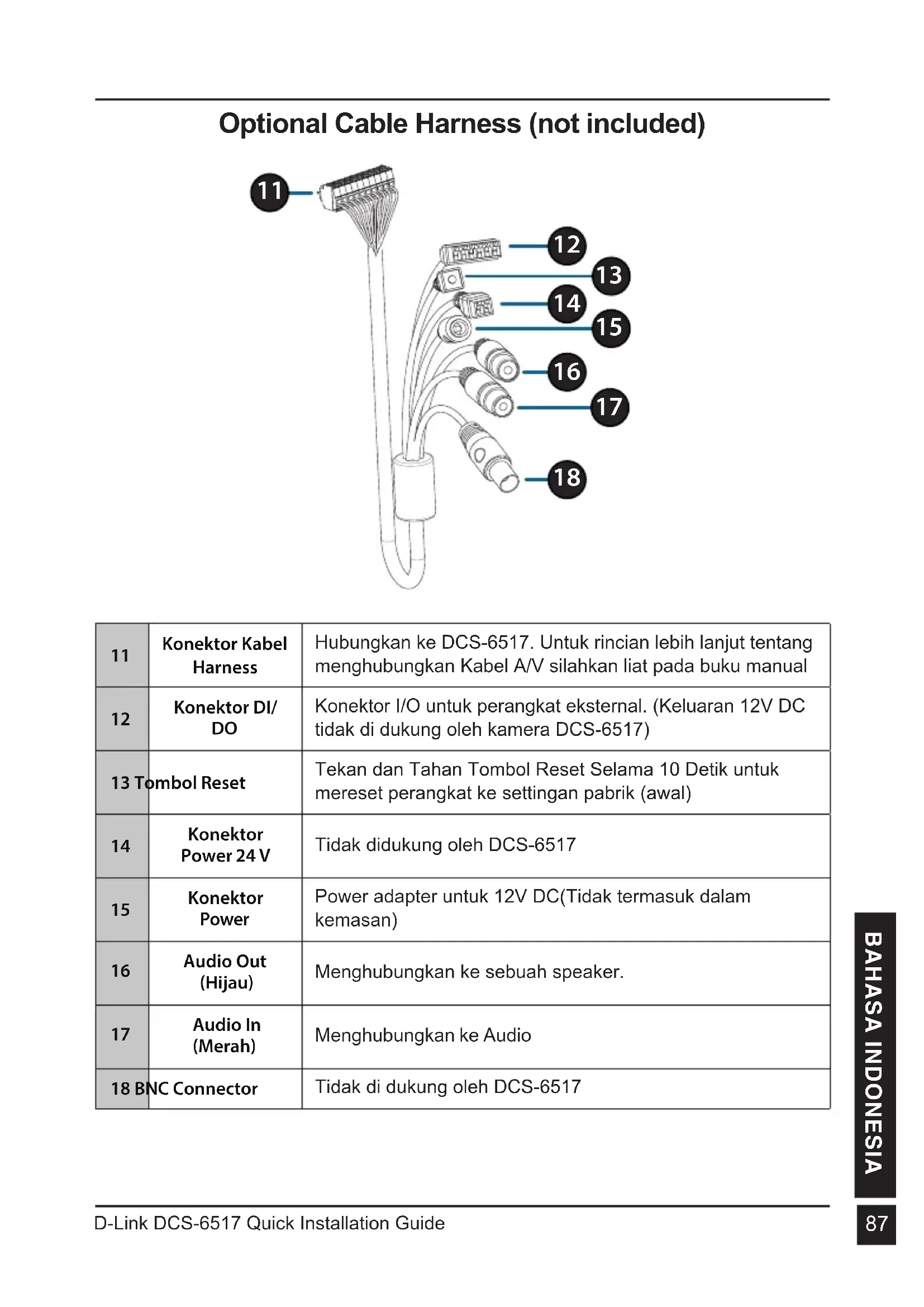

Konektor Kabel Harness Hubungkan ke DCS-6517. Untuk rincian lebih lanjut tentang menghubungkan Kabel A/V silahkan liat pada buku manual

Konektor I/O untuk perangkat eksternal. (Keluaran 12V DC tidak di dukung oleh kamera DCS-6517) 13 Tombol Reset Tekan dan Tahan Tombol Reset Selama 10 Detik untuk mereset perangkat ke settingan pabrik (awal)

Konektor Power 24 V Tidak didukung oleh DCS-6517

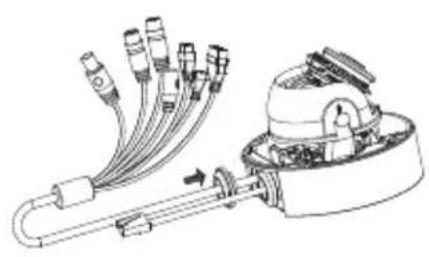

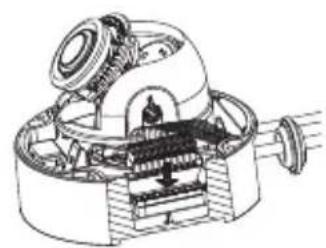

BAHASA INDONESIA Menghubungkan Kabel Harness (Opsional) Lepaskan perisai matahari dengan mengangkatnya dari kamera. Gunakan kunci dalam kemasan untuk melepaskna 4 sekrup dari bagian atas kamera, kemudian lepaskan penutup kamera. Lepaskan penyumbat dan penahan air dari samping atau bawah kamera tergantung pada bagaimana Anda ingin kabel tersebut keluar dari kamera. Hubungkan konektor kamera ke kamera. Pasang kembali penutup kamera menggunakan kunci keamanan dengan mengencangkan 3 sekrup, dan pasang kembali perisai matahari. Dorong konektor kamera dan kabel melalui lubang, dan masukkan konektor pelindung dan penahan air melalui kabel ini. Pastikan steker/pelindung dimasukkan dengan benar untuk memastikan segel baik. Untuk sisi samping kabel keluar: Pasang sisi penutup dengan sekrup yang disediakan. Geser penutup atas port Kabel. Untuk sisi bawah kabel keluar: Pasang penutup sisi pelindung melalui sekrup yang disediakan.D-Link DCS-6517 Quick Installation Guide

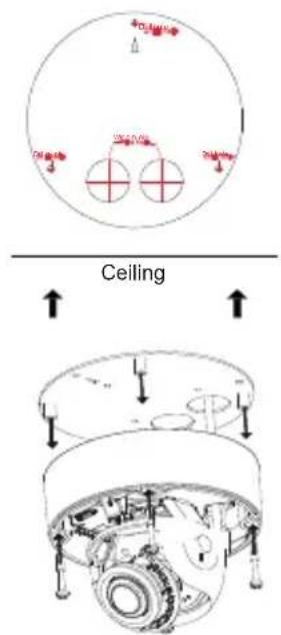

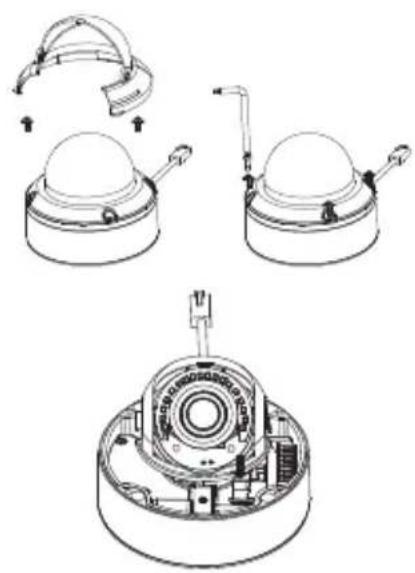

BAHASA INDONESIA Pemasangan Kartu microSD Lepaskan perisai matahari dengan mengangkatnya dari kamera. Gunakan kunci dalam kemasan untuk melepaskna 4 sekrup dari bagian atas kamera, kemudian lepaskan penutup kamera. Masukkan kartu microSD dengan kontak berwarna emas menghadap bagian luar kamera. Untuk mengeluarkan kartu microSD, dorong kartu ke dalam slot. Pasang kembali penutup kamera menggunakan kunci keamanan untuk mengencangkan ketiga baut, dan pasang kembali perisai matahari. Meletakan Kamera di sisi Atap Cari posisi yang sesuai di plafond yang mampu mendukung berat kamera. Pasang stiker keselarasan di plafond atau dinding. Sejajarkan piring bantalan di lubang boor pada permukaan plafond kemudian kencangkan skrup. Sejajarkan kamera ke piring bantalan dan kencangan body kamera ke piringan dan sekrup bodi kamera ke piringan tersebut. Sesuaikan gimbal lensa kamera ; Mengubah posisi lensa kamera ke ke kiri, kanan, atas dan bawah sesuai dengan posisi yang diinginkan. Kencangkan Skrup Kamera gimbal Lens; Mengubah modul lensa kiri dan kanan, atas dan bawah dan orientasi hingga posisi yang diinginkan tercapai. Kencangkan skrup pada putaran dan kemiringan setelah mendapatkan posisi lensa yang diinginkan. Mengatur Penempatan Lensa Kamera Perputaran 375° Kemiringan 90° Rotasi 90° Ceiling Wir e h

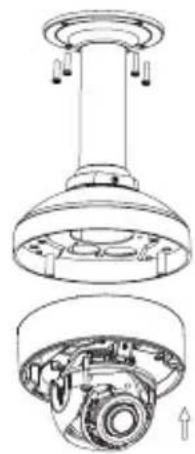

BAHASA INDONESIA Memasang lokasi menggantung(Opsional) Memasang piringan bantalan untuk tutup braket menggunakan tiga sekrup disertakan. Cari posisi yang sesuai di langit-langit (Plafond) untuk 34 mm (2 / -0 mm) lubang yang akan diboor. Gunakan contoh yang disertakan untuk menandai dan memboor lubang pemasangan. Cari posisi yang sesuai di langit-langit palfond untuk 34 mm (2 / -0 mm) lubang yang akan dibuat. Gunakan contoh yang disertakan untuk menandai dan mengebor lubang kabel. Mengebor empat lubang 6mm sesuai dengan lubang di contoh pemasangan dan masukkan jangkar plastik ke lubang tersebut. Tempatkan karet pelindung antara braket gantungan dan langit-langit plafond untuk memastikan segel tahan air antara langit-langit dan braket. Pasang braket gantung ke langit-langit plafon menggunakan sekrup yang disediakan. Pasang tutup braket ke bagian bawah braket gantung dengan memutar tutup berlawanan untuk mengencangkan Masukkan sekrup ke dasar braket gantung di bagian atas, untuk mengamankan tutup braket ke tempatnya.D-Link DCS-6517 Quick Installation Guide

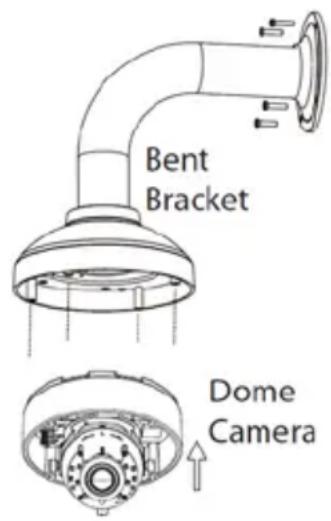

BAHASA INDONESIA Lalui sebuah kabel ethernet dan kabel power melalui gantungan braket. Tempatkan bodi kamera ke cap braket dan ikatkan kamera ke lengkungan braket dengan menggunakan tiga sekrup panjang yang disediakan. Memasang Braket penempatan sudut kanan (Opsional) Memasang penempatan piringan untuk tutup braket dengan menggunakan tiga skrup. Cari posisi yang sesuai di langit-langit plafond untuk 34 mm (2 / -0 mm) lubang yang akan di bor. Gunakan contoh yang disertakan untuk menandai dan memboor lubang penempatan. Mengebor empat lubang 6 mm sesuai dengan lubang di contoh pemasangan dan masukkan jangkar plastik ke lubang tersebut. Bracket Cap Mounting PlateD-Link DCS-6517 Quick Installation Guide

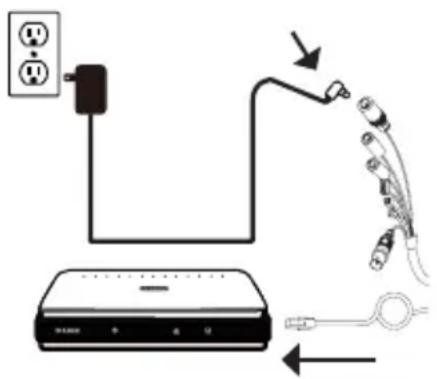

BAHASA INDONESIA Menghubungkan Kamera Konesikan dengan Power Adaptor 12V DC (Terpisah dalam kemasan) Hubungkan kabel ethernet ke jaringan anda. Hubungkan adaptor daya ke konektor daya kamera, kemudian pasang di adaptor listrik. Hubungkan dengan Switch PoE Hubungkan sebuah kabel ethernet ke Siwth PoE atau Injector. Kabel ethernet akan memberikan daya dan koneksi jaringan pada kamera. Jika Anda memiliki opsional kabel harness, Anda juga dapat menggunakan metode koneksi berikut: Tempatkan karet pelindung antara braket sudut kanan dan langit-langit plafon untuk memastikan segel tahan air antara langit-langit dan braket. Pasang sudut kanan braket ke langit-langit plafon menggunakan sekrup yang disediakan. Pasang sudut kanan braket ke langit-langit plafon menggunakan pengikat tutup braket di bagian bawah braket sudut kanan dengan memutar tutup berlawanan untuk mengencangkan dengan sekrup disediakan. Masukkan sekrup ke dasar braket sudut kanan di bagian atas, tutup braket untuk mengamankan tutup braket di tempatnya. Lalui sebuah kabel ethernet dan kabel power melalui gantungan braket. Tempatkan bodi kamera ke cap braket dan ikatkan kamera ke lengkungan braket dengan menggunakan tiga sekrup panjang yang disediakan. 7D-Link DCS-6517 Quick Installation Guide

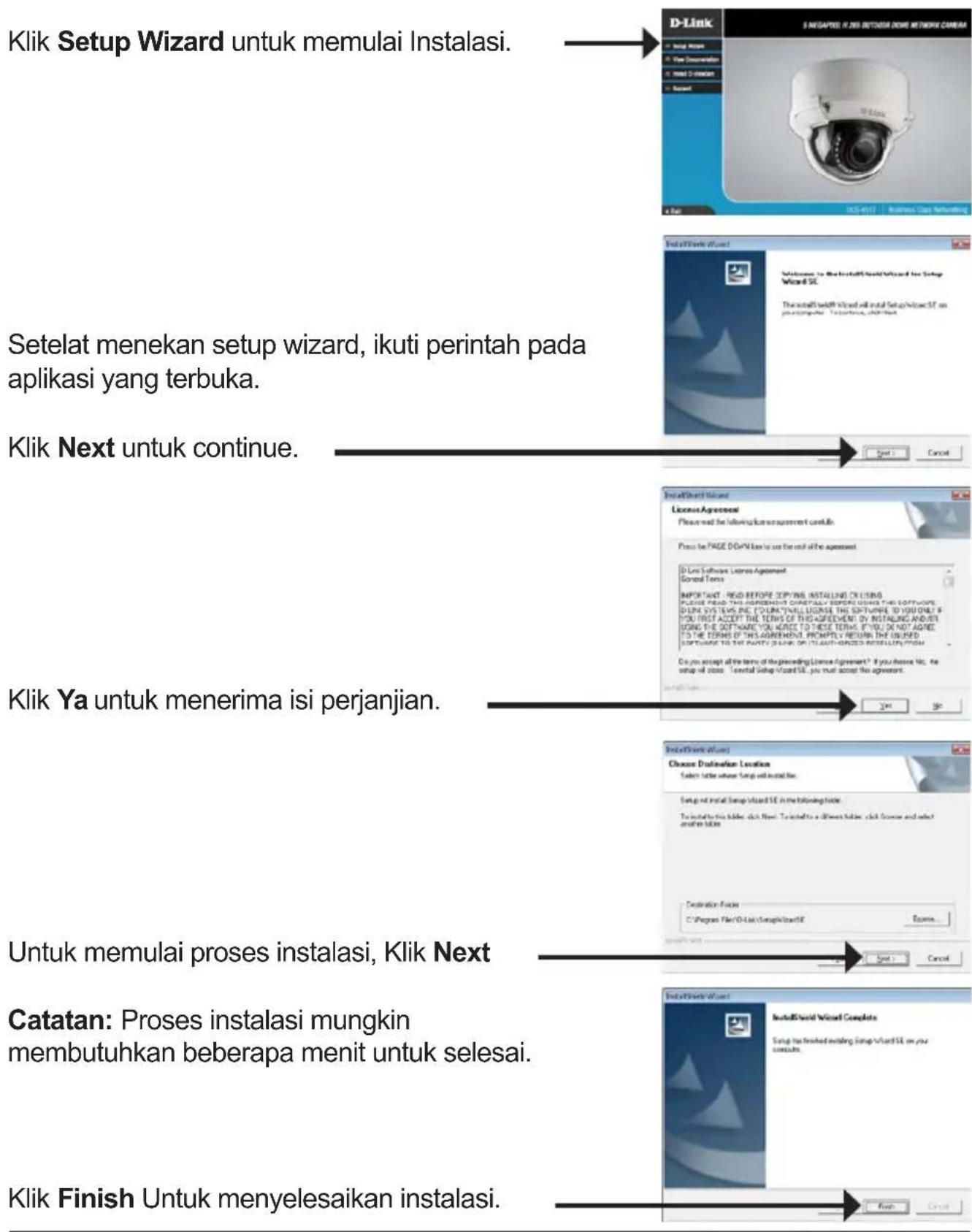

BAHASA INDONESIA Kongurasi Kamera Klik Setup Wizard untuk memulai Instalasi. Setelat menekan setup wizard, ikuti perintah pada aplikasi yang terbuka. Klik Next untuk continue. Klik Ya untuk menerima isi perjanjian. Klik Finish Untuk menyelesaikan instalasi. Untuk memulai proses instalasi, Klik Next Catatan: Proses instalasi mungkin membutuhkan beberapa menit untuk selesai. Masukkan CD DCS-6517 ke dalam CD-ROM komputer Anda untuk memulai instalasi. Jika fungsi Autorun di komputer Anda dinonaktifkan, atau jika D-Link Launcher gagal untuk memulai secara otomatis, jalankan D: \ autorun.exe, di mana D: mewakili huruf drive dari drive CD-ROM Anda.D-Link DCS-6517 Quick Installation Guide

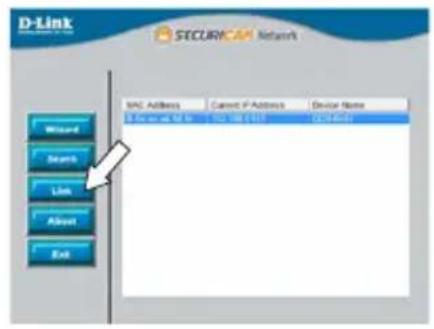

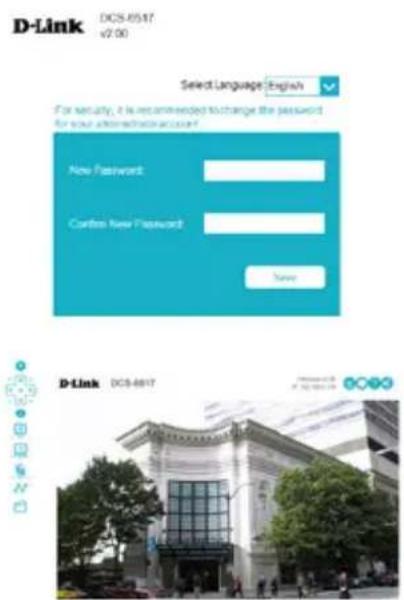

BAHASA INDONESIA Melihat Kamera Melalui Browser Klik pada D-Link Setup Wizard SE ikon yang tersedia pada menu Start Windows Anda (Start> D-Link> Setup Wizard SE). Pilih kamera dan klik Link untuk mengakses konfigurasi web. Setup Wizard secara otomatis akan membuka browser web Anda ke alamat IP kamera. Halaman video kamera akan terbuka, dan Anda sekarang dapat mengontrol dan mengkonfigurasi kamera Anda. Untuk informasi tambahan tentang konfigurasi web, silakan lihat user manual, yang tersedia di situs D-Link. Informasi Tambahan bantuan tambahan dan informasi produk tersedia secara online di http://www.dlink.com/ Informasi Garansi Silahkan kunjungi http://warranty.dlink.com/ untuk informasi jaminan untuk wilayah anda. Pertama kali Anda terhubung ke kamera, Anda akan diminta untuk menetapkan password untuk account administrator. Setelah memasukkan password, klik Save.D-Link DCS-6517 Quick Installation Guide
