MANUAL DE UTILIZADOR DCS6517 D-LINK

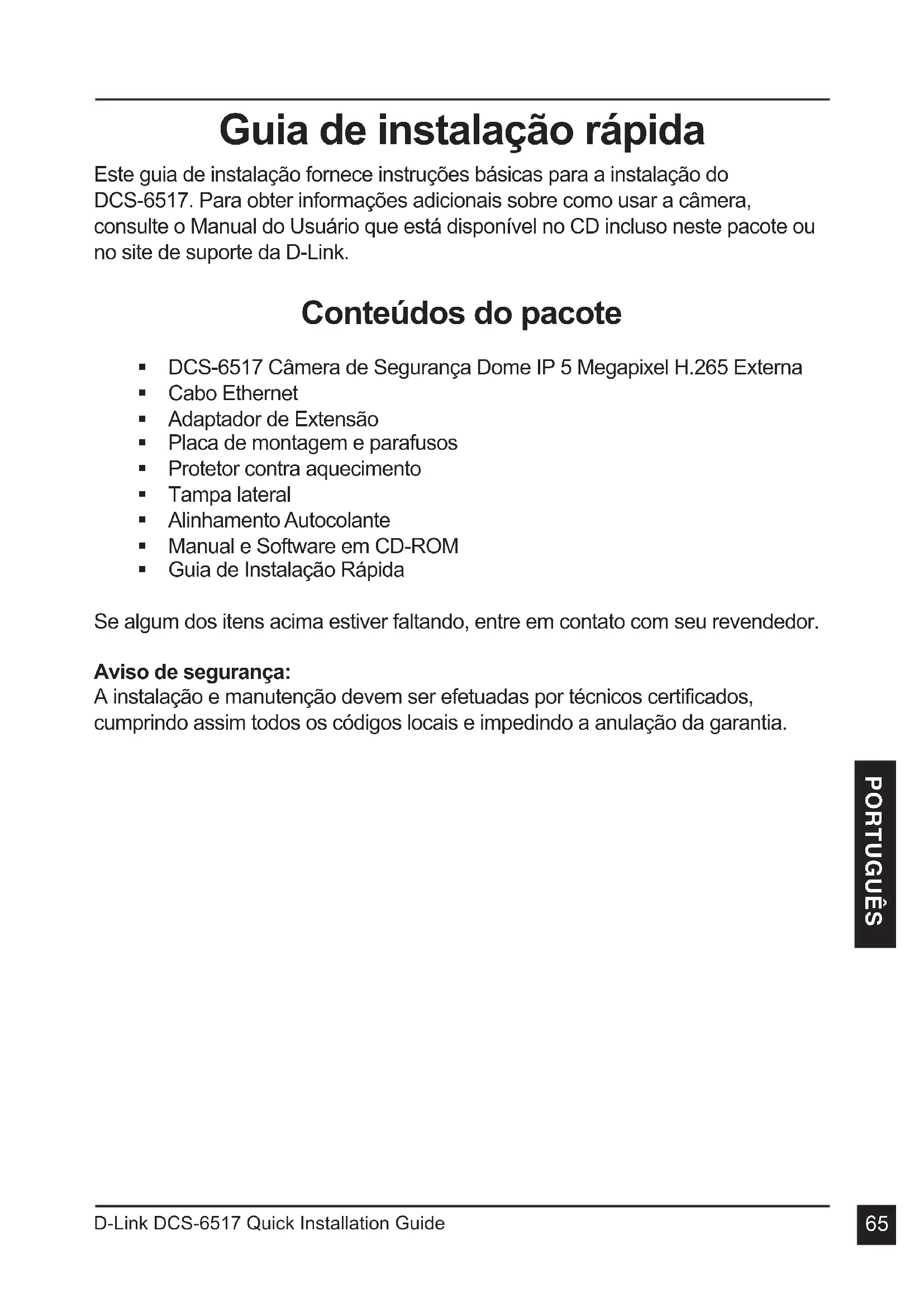

Guia de Instalação Rápida

快速安装指南

Este guia de instalacao fornece instruçõesbasicas para a instalacao do DCS-6517. Para obter informacoes adiconais sobre como usar a camera, consulte o Manual do Usuario que está disponible no CD incluso neste pacote ou no site de suporte da D-Link.

Conteudos do pacote

DCS-6517 Cârera de Segança Dome IP 5 Megapixel H.265 Extera
Cabo Ethernet
Adaptador de Extensão
- Placa de montagem e parafusos
- Protetor contra aquecimiento
Tampa lateral
- Alinhamento Autocolante
- Manuale Software em CD-ROM
- Guia de Instalação Rápida

Se algoq dos itens acima estiver faltando, entre em contato com seu revendedor.

Aviso de segurança:

A instalação e manutenção devem ser efetuadas por tecnicos certificados, cumprindo assim todos os)códigos locais e impedindo a anulação da garantia.

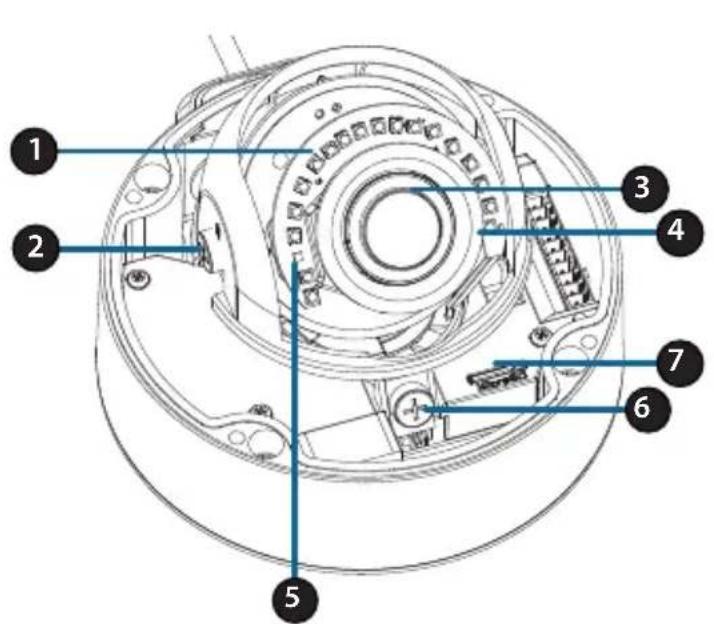

Visão Geral do Hardware

1 IR	LEDs	Fornecer iluminação para ambientes com pouca luz.
2	Parafuso de bloqueio de inclinação	Pode ser solto para fazer o ângulo de inclinação da-camera.
3	Lentes da-camera	Lente da-camera paragravar video nas和地区 de circunhaço.
4	LED de Alimentação/Estado	Indica o estado atual da-camera.
5	Sensor de luz	Mede as condições de illuminação e alterna entre o modo diu mo o或其他noturno.
6	Parafuso debloqueio horizontal	Pode ser afrouxada para fazer a rotação horizontal da-camera.
7	Entrada para cartao micro SD	Aceita um cartão micro SD para armazenamento on-board de fotos e video.

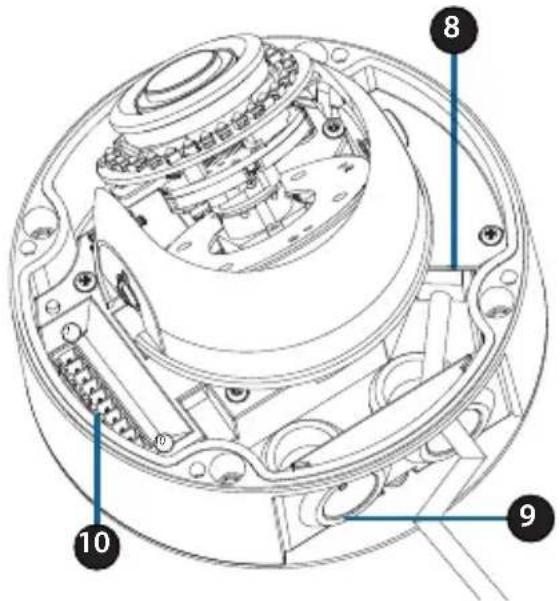

8	Ethernet Jack	Conectao a uma porta Ethernet RJ45. Pode ser uso como PoE (Alimentação sem fio) para fazer energia à-camera.
9	Canais a Cabo	Deixe os cabos da parte externa da-camera pela traseira ou lateral.
10	Porta multi cabos	Conecta em um conector do chicote optional (não incluído)
		1. 12V IN2. GND3. AUD IN4. AUD GND5. AUD OUT	6. 12V OUT7. GND8. RESET9. DI10. DO

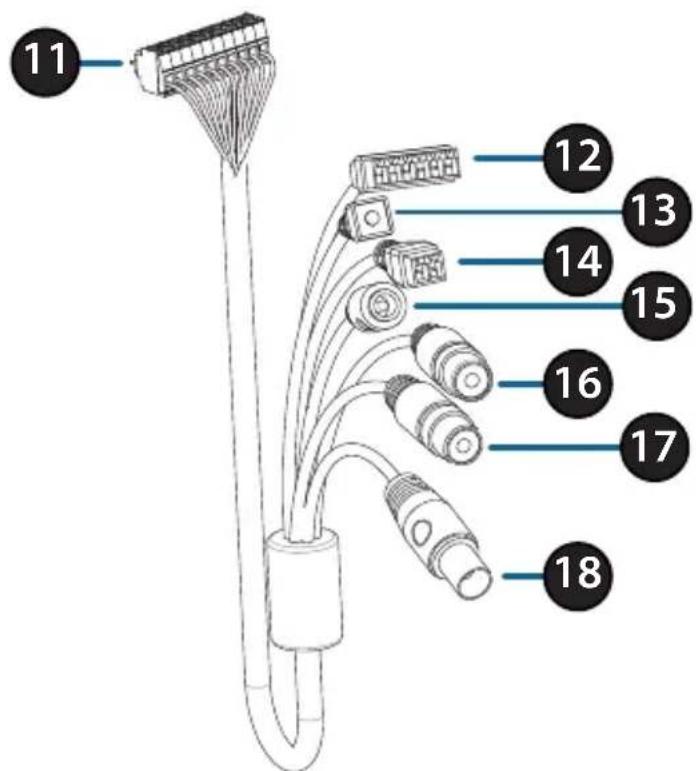

Cabo de conexões optional (não incluso)

11	Conector multi Cabos	Plugue o DCS-6517. Para obter mais detalhes sobre a conexão do cabo A / V, consulte o Manual do Usuário.
12 DI/DO Conector		Conectores de E / S para dispositivos externos. (A saía de 12V DC não suporta o DCS-6517)
13 Botão de reset		Pressione e Secure o botão por 10 segundos para redefinir a camera de volta às configurações de fábrica.
14	24V Conector de alimentação	Não suportado para o DCS-6517.
15	Conector de alimentação	Conectar de alimentação para um adaptor de 12V DC (não incluído).
16	Saía de.audio (verde)	Ligue a um altovalante
17	Entrada de录音 (Vermelho)	Ligue a um microfone.
18	Conector BNC	Não suportado para o DCS-6517.

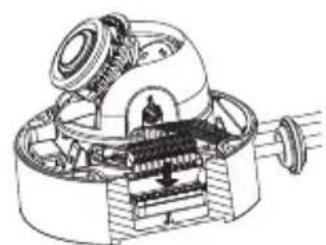

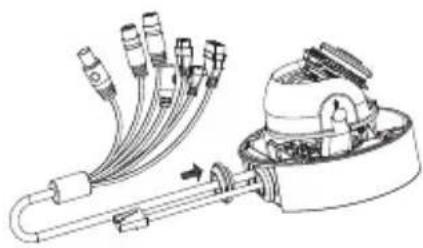

Conexão optional de multi cabos

Remova o protetor contra aquecimento levantando-o. Use a chave de segurarca incluida para remover os 4 parafusos da parte superior e remove a tampa da camera.

Remova um plug de impermeabilitação do lado ou na parte inferior, dependendo de como você deseja que os cabos saiam da camera.

Empurre o conector da camera e o cabo através do orificio e insira o impermeabilitizante.

Certifique-se de que está corretoamente inserida para garantir uma boaVEDação.

Para saía de cabo lateral:

Fixe a tampa lateral através dos parafusos fornecidos.

Deslize a tampa sobre as portas de cabo.

Para saía do cabo inferior:

Fixe a tampa lateral de proteção atraves dos parafusos fornecidos.

Ligue o conector daamera.

Recoloque a tampa using a chave de segurar para aperture os 3 parafusos e reconecte o protetor contra aquecimento.

Instalacao do cartao micro SD

Remova o protetor contra aquecimento fora da camera. Use a chave de segurarça inclúa para remover os 4 parafusos da parte superior e remove a tampa.

Insira o cartão microSD com os contatos dourados voltados para fora da camera. Para ejectar o cartão, empurre para dentro.

Recolque a tampa da camera using a chave de segurar para aperture os 4 parafusos e reconecte o protetor contra aquecimento.

Montagem da camera no teto

Localize uma posicao adequada que sera capaz de suportar o peso da camera. Coloque o adesivo de alinhamento no teto ou na parede.

Ceiling

A linhe a plac de montagem com os furos na superficie do teto e aperte os parafusos.

A linhe a camera à place de montagem e parafuse o corpo da camera para a placar firmamente.

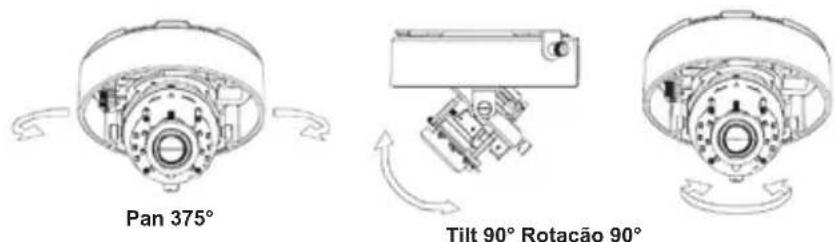

Ajustando a lente da camera

AjusteAGO da lente manualmente;Gire o modulo para a esquerda e para adireita,para cima e para baixo,ate que a posicao desejada sera alcancada.Aperte a tampa o parafuso de ajuste e estara concluso.

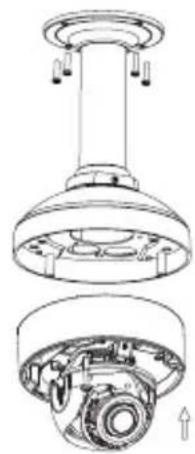

Instalando o Suporte para Pendente (Optional)

Fixe a plac de montagem à tampa do suporte usingo os tres parafusos incluidos.

Localize uma posicao adequada no teto para um orificio de 34~mm (+2 / - 0mm) a ser cortado. Use o Modelo incluido para marcar eURTAR os furos de montagem.

Localize uma posicao adequada no teto para um orificio de 34~mm (+2 / - 0mm) a ser cortado. Use o modelo incluido para marcar e cortar o furo de fiação.

Perfure quatre furos de 6 mm conforme correspondentes no gabarito de montagem e insira as âncoras de plástico.

Cologne aVEDAÇAO de borracha entre o suporte.
pendente e o teo para garantir umaVEDAÇAO à prova d'água.

Fixe o suporte pendente ao teo utilizing os parafusos fornecidos.

Fixe a tampa do suporte à parte inferior pendente, girando a tampa no sentido anti-horário para apertá-la no lugar.

Insira o parafuso na base do suporte e na parte superior da tampa para fixa-la.

Passe um cabo Ethernet e o cabo de alimentação atravês do suporte pendente.

Cologne or corpo da camera na tampa do suporte e conecte a firmamente à base using os 4 parafusos longos e os de segurarça.

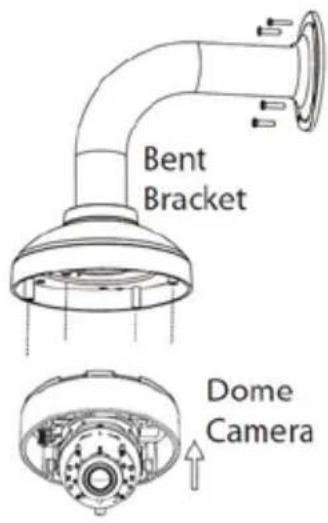

Instalacao da montagem em angulo reto (optional)

Fixe a plac de montagem à tampa do suporte usingo os tres parafusos incluidos.

Localize uma posicao adequada no teto para um orificio de 34~mm (+2 / - 0mm) a ser cortado. Use o Modelo incluido para marcar eURTAR os furos de montagem.

Perfure quatre furos de 6 mm correspondentes aos furos no gabarito de montagem e insira as âncoras de plástico nesses furos.

Cologne a vedação de borracha entre o suporte de ângulo reto e o teto, para garantir uma vedação impermeavel.

Cologne a tampa na parte inferior do suporte de ângulo reto no sentido anti-horário para aperta-lo no lugar.

Insira o parafuso na base do suporte do angulo direito e na parte superior da tampa.

Passo o cabo Ethernet e o de alimentação através do suporte suspenso.

Cologne or corpo da camera na tampa do suporte e conecte firmamente à base, using os eles parafudos longos e os de segurarça.

Conexão da camera

Conexão com um switch PoE

Ligue o cabo Ethernet ao seu interruptor PoE ou injector. O cabo Ethernet fornecera a camera alimentacao e uma conexao de rede.

Se você tiver o feixe de cabo optional, también pode usar o segunte método de conexão:

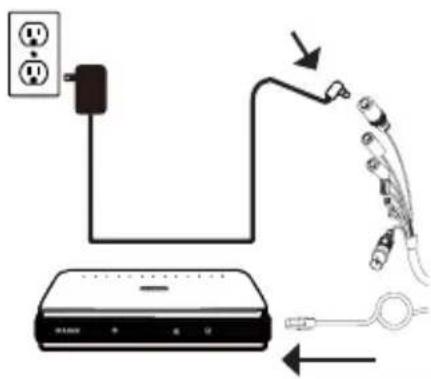

Conexão Geral utilizes um Adaptador de Alimentação de 12 V CC (não incluído)

• Conecte o cabo Ethernet à rede.
• Conecte o adaptor ao conector da camera. Em seguida, conecte o adaptor de alimentacao.

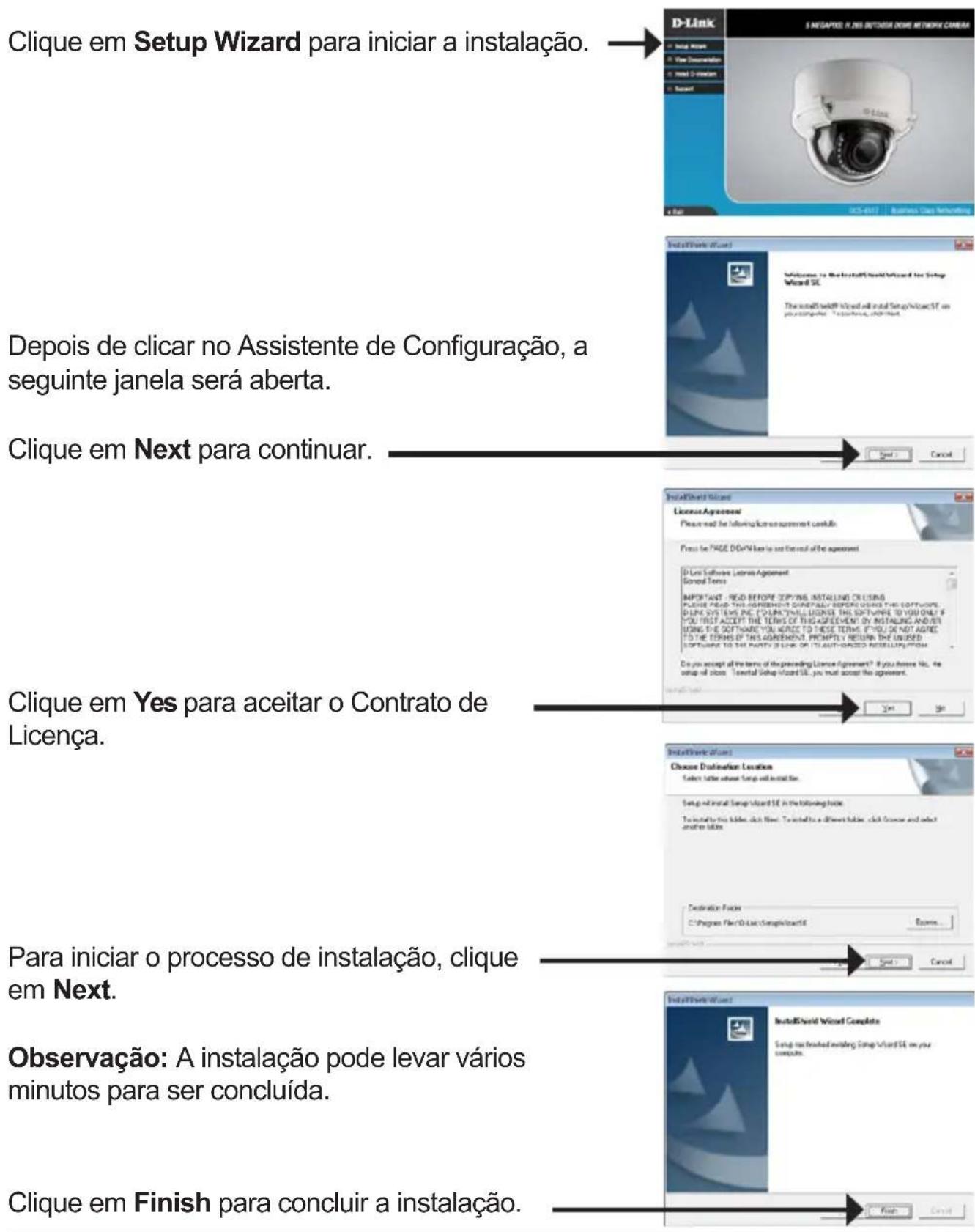

Configurando a Camera

Insira o DCS-6517 na unidade de CD-ROM do computador para,iniciar a instalacao. Se a funcao Autorun no computador estiver desativada ou se o Disparador D-Link nao,iniciar automaticamente,execute D:\autorun.exe,onde D:representa a letra da unidade de CD-ROM.

Como visualizar suaamera por meio de um navegador da Web

lique noicone D-Link Setup Wizard SE que fou criado no menu Iniciar do Windows (Start >D-Link > Setup Wizard SE).

Seleciona a camera e clique em Link para acessar a configuraçao da web.

O Assistente de Configuração abrirá automaticamente o seu navigador da Web para o endereço IP da camera.

Na primeira vez que você conectar a camera, você está solicitado a definir uma senha para a conta de administrador. Depois de inserir uma senha, clique em Save.

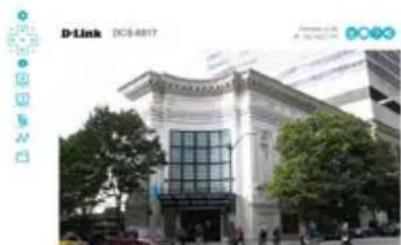

A páginadeviedo ao vivo da camera sera aberta, e você pode afgora controlar e configurar sua camera. Para obter informacoes adcionais sobre a configuraao da web, consulte o manual do usuario, que está disponible no site da D-Link.

informação adicional

Informações adcionais sobre produits e ajuda está disponívelis on-line em http://www.dlink.com/

Informações de garantia

Por favor visite http://warranty.dlink.com/ para mais informações de garantia em sua região.

快速安装手册

Portuguese [Português]

AVISO CE SOBRE EMISSOES DA CLASSE A

Este equipamento é compatível com a Classe A da CISPR 32. Em ambiente residencial, este equipamento pode causar interferência de radio.

INSTRUÇões DE SEGURANÇA

São indicadas as següntes diretrizes geralis de segurança para o fazer a garantir a suacurity pessoal e para proteger o seu produto de potecções danos. Recorde que deve consulutar as instruções de utilizesdo produits para obter mais detalles.

• A eletricidade estatica pode ser prejudicial para os componentes eletronicos. Descarregue a eletricidade estatica do seu corpo (ou seja, toque numa peg de metal sem isolamento e ligada a terra) antes de tocar o produits.
• Não tente reparar o produto e nunca o desmonte. Para eles Produtos com bateria substituível aoeloutilizador,leia e siga as instruções no respeto manual deutilizador.
• Não derrame alimentos ou liquidos sobre o seu produto e nunca introduza quando发展机遇ados atraves das aberturas do aparecido.
• Não use este produit na proximidade de água,Areas com elevados indices de humidade ou condensação, exceto se o produit estiver especificamente classificado para utilizesao em espacoes exteriorores.
• Mantenha o produit afastado de radiadores e outras fontes de calor.
• Desligue sempre o produto da fonte de alimentação antes de limpar e use aparas um pano de microfibras seco.

ELIMINAÇÃO E RECICLAGEM DO SEU PRODUTO

Este Trickbone no produits ou na embalagem significa que, de acordo com as leis e regulamentoacoes locais, este produits nao devera ser eliminado juntamente com o lixo domestico mas que deve ser enviado para reciclagem. Entregue-o para um punto de recolha designado pelas suas autoridades locais no fim da sua vidautil. Alguns destes pontos aceitam os produits gratuitoamente. Ao reciclar o produits e a respetiva embalagem esta forma, ajuda a preservar o ambiente e protege a saude humana.
