BEDIENUNGSANLEITUNG DCS6517 D-LINK

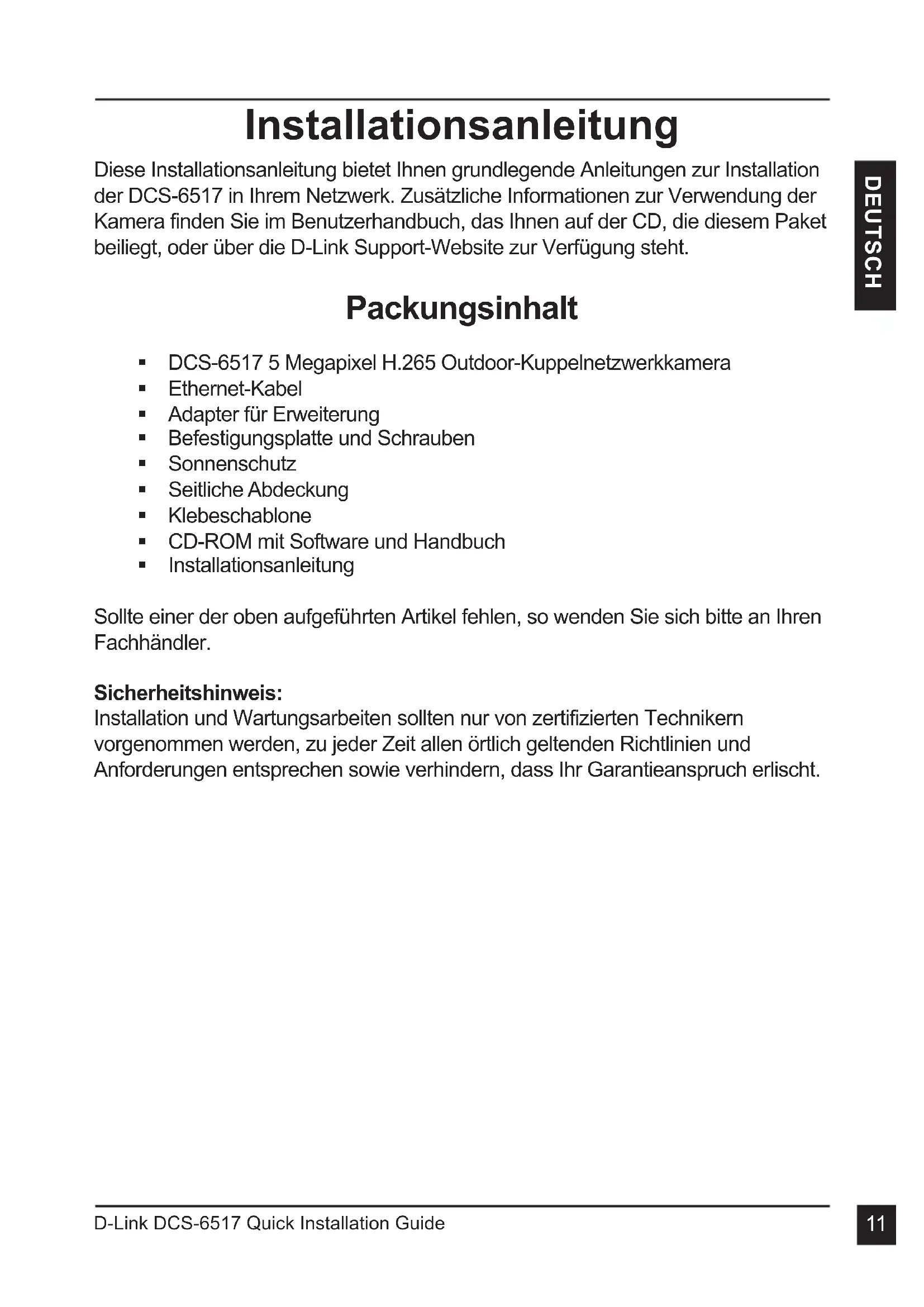

DEUTSCH Installationsanleitung Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation der DCS-6517 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht. Packungsinhalt DCS-6517 5 Megapixel H.265 Outdoor-Kuppelnetzwerkkamera Ethernet-Kabel Adapter für Erweiterung Befestigungsplatte und Schrauben Sonnenschutz Seitliche Abdeckung Klebeschablone CD-ROM mit Software und Handbuch Installationsanleitung Sollte einer der oben aufgeführten Artikel fehlen, so wenden Sie sich bitte an Ihren Fachhändler. Sicherheitshinweis: Installation und Wartungsarbeiten sollten nur von zertifizierten Technikern vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.D-Link DCS-6517 Quick Installation Guide

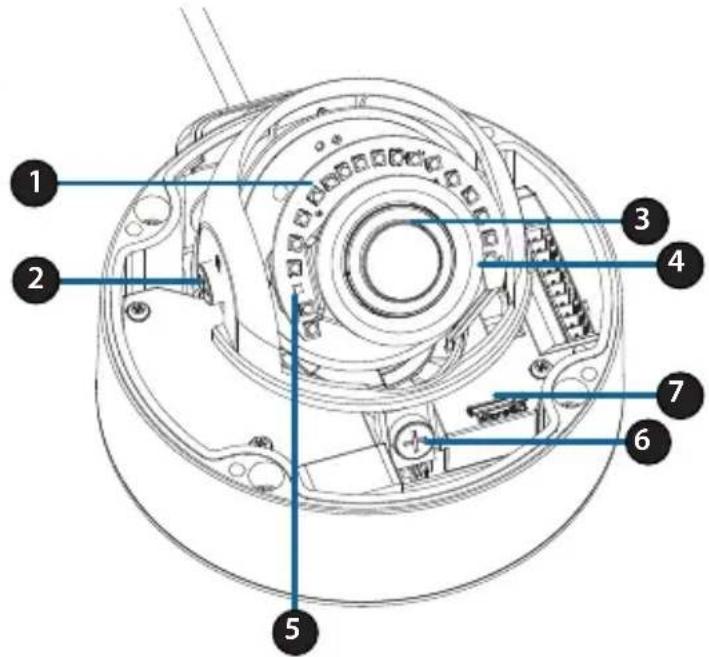

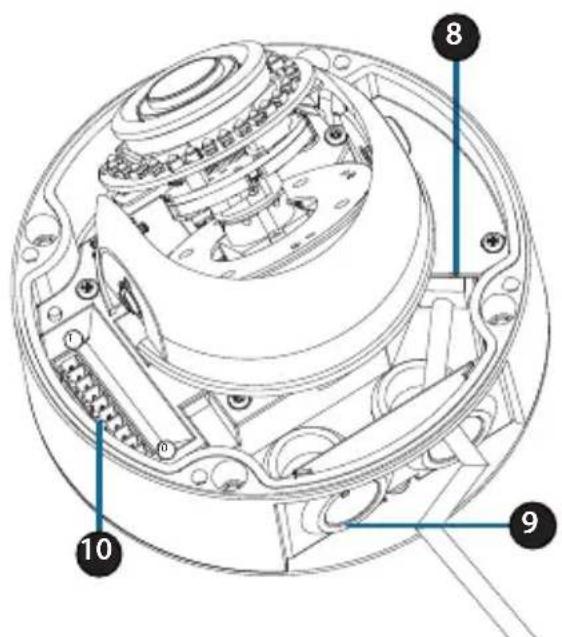

DEUTSCH Hardware-Überblick 1 IR-LEDs Beleuchtung für schwach ausgeleuchtete Umgebungen 2 Neigungs-Feststellschraube Kann gelockert werden, um den Neigungswinkel der Kamera anzupassen. 3 Kameraobjektiv Kameraobjektiv zur Aufnahme von Videobildern der Umgebung. 4 Betriebsanzeige/Status-LED Zeigt den aktuellen Status der Kamera. 5 Lichtsensor Misst die vorherrschenden Lichtverhältnisse und wechselt entsprechend zwischen Tag- und Nachsichtmodus. 6 Horizontale Feststellschraube Kann gelockert werden, um die horizontale Drehung der Kamera anzupassen. 7 microSD-Karteneinschub Für eine microSD-Karte zum Speichern von Fotos und Videos. 8 Ethernet-Anschluss Wird mit einem RJ45 Ethernet-Anschluss verbunden. Kann mit PoE für die Stromversorgung der Kamera verwendet werden. 9 Kabelkanäle Ermöglicht das Führen der Kabel aus der Kamera auf der Rückseite oder an der Seite. 10 Kabelbaumanschluss Wird mit dem optionalen Kabelbaum (nicht enthalten) verbunden.

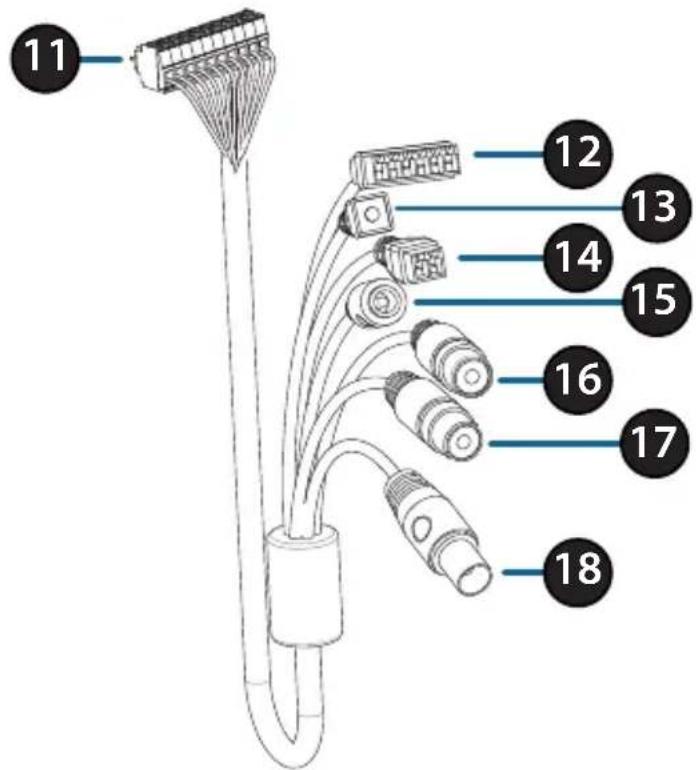

11 Kabelbaumanschluss Wird mit dem Modell DCS-6517 verbunden. Weitere Informationen zum Anschluss des A/V-Kabels finden Sie im Benutzerhandbuch.

Steckverbinder für digitalen Ein- und Ausgang E/A-Anschlüsse für externe Geräte. (12 V DC-Ausgang nicht unterstützt für die DCS-6517) 13 Rücksetztaste Drücken und halten Sie den Knopf 10 Sekunden lang, um die Kameraeinstellungen auf die werkseitigen Standardeinstellungen zurückzusetzen. 14 24 V Stromanschluss Nicht unterstützt für die DCS-6517. 15 Stromanschluss Stromanschluss für ein 12 V DC-Netzteil (nicht im Lieferumfang) 16 Audio Aus (Grün) Anschluss für einen Lautsprecher 17 Audio Ein (Rot) Für den Anschluss eines Mikrofons 18 BNC-Stecker Nicht unterstützt für die DCS-6517. Optionaler Kabelbaum (nicht im Lieferumfang)D-Link DCS-6517 Quick Installation Guide

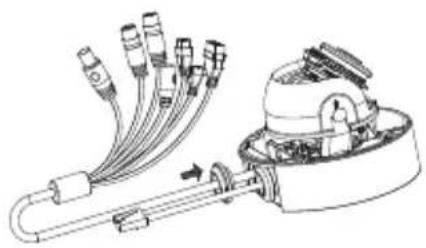

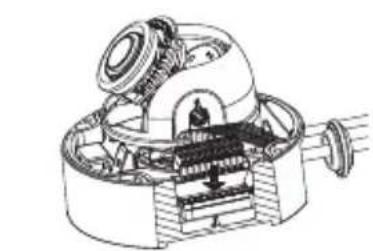

DEUTSCH Für den Anschluss eines optionalen Kabelbaums Entfernen Sie den Sonnenschutz, indem Sie ihn von der Kamera abnehmen. Verwenden Sie den enthaltenen Sicherheitsschraubendreher, um die 4 Schrauben oben aus der Kamera zu lösen und entfernen Sie dann die Kameraabdeckung. Entfernen Sie einen wasserdichten Stopfen aus der Seite oder dem Boden der Kamera, je nachdem, wie Sie die Kabel aus der Kamera herausführen möchten. Schließen Sie den Kamerastecker an der Kamera an. Bringen Sie die Kameraabdeckung mit dem Sicherheitsschraubendreher wieder an, ziehen Sie die 3 Schrauben fest und setzen Sie den Sonnenschutz wieder auf. Schieben Sie Kameranschluss und Kabel durch die Öffnung und setzen Sie den wasserdichten Stopfen des Kabels ein. Achten Sie darauf, dass der Stopfen festsitzt und die Öffnung gut abdichtet. Bei seitlichem Austritt der Kabel: Bringen Sie die Seitenabdeckung mit den vorgesehenen Schrauben an. Schieben Sie die Abdeckungen über die Kabelanschlüsse. Bei unterem Austritt der Kabel: Bringen Sie die Seitenabdeckung mit den vorgesehenen Schrauben an.D-Link DCS-6517 Quick Installation Guide

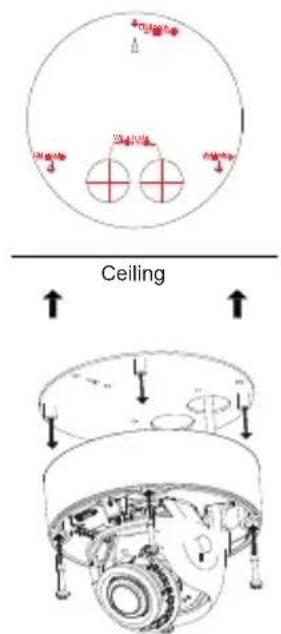

DEUTSCH Installation der microSD-Karte Entfernen Sie den Sonnenschutz, indem Sie ihn von der Kamera abnehmen. Verwenden Sie den enthaltenen Sicherheitsschraubendreher, um die 4 Schrauben oben aus der Kamera zu lösen und entfernen Sie dann die Kameraabdeckung. Stecken Sie die MicroSD-Karte mit den goldfarbenen Kontakten der Außenseite der Kamera zugewandt, in den Steckplatz. Um die MicroSD-Karte auszuwerfen, drücken Sie sie leicht in den Steckplatz. Bringen Sie die Kameraabdeckung mit dem Sicherheitsschraubendreher wieder an, ziehen Sie die 4 Schrauben fest und setzen Sie den Sonnenschutz wieder auf. Befestigung der Kamera an der Decke Bestimmen Sie einen geeigneten Bereich unter der Decke, der das Gewicht der Kamera problemlos tragen kann. Bringen Sie die Klebeschablone an der Decke oder der Wand an. Richten Sie die Befestigungsplatte an den Bohrungen in der Deckenfläche aus und ziehen Sie dann die Schrauben fest. Richten Sie die Kamera an der Befestigungsplatte aus und schrauben Sie das Kameragehäuse fest an der Platte an. Passen Sie den Kardanring des Kameraobjektivs an; drehen Sie das Objektivmodul nach links und rechts, nach oben und unten und führen Sie die Ausrichtung durch, bis die gewünschte Position erreicht ist. Ziehen Sie danach die Schraube zum Schwenken, Neigen und Einstellen fest. Einstellen des Kameraobjektivs Schwenken 375° Neigen 90° Drehen 90° Ceiling Wir e h

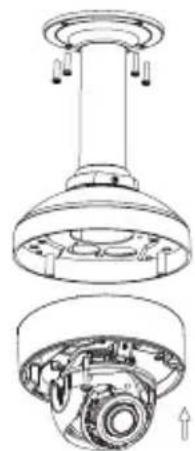

DEUTSCH Installation der Hängemontagehalterung (Optional) Bringen Sie die Befestigungsplatte mit den drei enthaltenen Schraube an der Bügelkappe an. Suchen Sie eine geeignete Position an der Decke, an der eine Bohrung von 34 mm (+2 / -0 mm) möglich ist. Verwenden Sie die enthalten Schablone, um die Bohrungen zu markieren und vorzunehmen. Suchen Sie eine geeignete Position an der Decke, an der eine Bohrung von 34 mm (+2 / -0 mm) möglich ist. Verwenden Sie die enthalten Schablone, um die Kabelbohrungen zu markieren und vorzunehmen. Bohren Sie vier 6 mm-Löcher anhand den Öffnungen in der Befestigungsschablone und setzen Sie die Kunststoffdübel in diese Löcher ein. Platzieren Sie die Gummidichtung zwischen Hängebügel und Decke, um eine wasserdichte Versiegelung zwischen Decke und Bügel sicherzustellen. Bringen Sie die Hängemontagehalterung mithilfe der mitgelieferten Schrauben an der Decke an. Bringen Sie die Bügelkappe unten am Hängebügel an, indem Sie die Kappe gegen den Uhrzeigersinn festdrehen. Setzen Sie die Schraube in die Basis der Hängemontagehalterung oben an der Bügelkappe ein, um die Bügelkappe zu sichern.D-Link DCS-6517 Quick Installation Guide

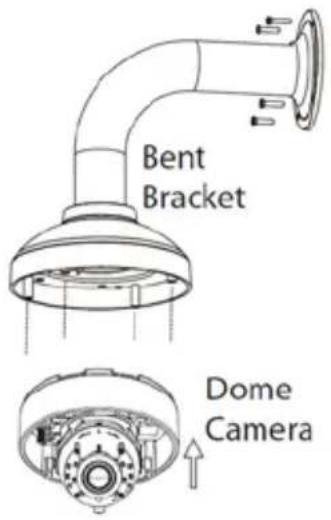

DEUTSCH Führen Sie ein Ethernetkabel und das Stromkabel durch die Hängemontagehalterung. Setzen Sie das Kameragehäuse in die Bügelkappe und bringen Sie die Kuppel mit den vier langen Schrauben und der Sicherheitsschraube an der Basis der Kamera an. Installation der rechtwinkligen Montagehalterung (Optional) Bringen Sie die Befestigungsplatte mit den drei enthaltenen Schraube an der Bügelkappe an. Suchen Sie eine geeignete Position an der Decke, an der eine Bohrung von 34 mm (+2 / -0 mm) möglich ist. Verwenden Sie die enthalten Schablone, um die Bohrungen zu markieren und vorzunehmen. Bohren Sie vier 6 mm-Löcher anhand den Öffnungen in der Befestigungsschablone und setzen Sie die Kunststoffdübel in diese Löcher ein. Bracket Cap Mounting PlateD-Link DCS-6517 Quick Installation Guide

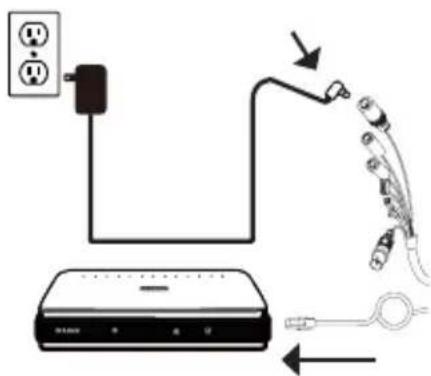

DEUTSCH Anschluss der Kamera Allgemeiner Anschluss mit 12 V DC-Netzteil (nicht im Lieferumfang) Verbinden Sie das Ethernet-Kabel mit Ihrem Netzwerk. Verbinden Sie Ihr Netzteil mit dem Stromanschluss der Kamera, dann stecken Sie das Netzteil ein. Anschluss mit einem PoE Switch Schließen Sie das Ethernet-Kabel an Ihren PoE-Switch oder einen Injektor an. Das Ethernet-Kabel versorgt die Kamera mit Netzstrom und einer Netzwerkverbindung. Wenn Sie den optionalen Kabelbaum erworben haben, können Sie die folgende Anschlussmethode verwenden: Platzieren Sie die Gummidichtung zwischen rechtwinkliger Montagehalterung und Decke, um eine wasserdichte Versiegelung zwischen Decke und Bügel sicherzustellen. Bringen Sie die rechtwinklige Montagehalterung mithilfe der mitgelieferten Schrauben an der Decke an. Bringen Sie die Bügelkappe unten an der rechtwinkligen Montagehalterung an, indem Sie die Kappe gegen den Uhrzeigersinn festdrehen. Setzen Sie die Schraube in die Basis der rechtwinkligen Montagehalterung oben an der Bügelkappe ein, um die Bügelkappe zu sichern. Führen Sie ein Ethernetkabel und das Stromkabel durch die Hängemontagehalterung. Setzen Sie das Kameragehäuse in die Bügelkappe und bringen Sie die Kuppel mit den drei langen Schrauben und der Sicherheitsschraube an der Basis der Kamera an. 7D-Link DCS-6517 Quick Installation Guide

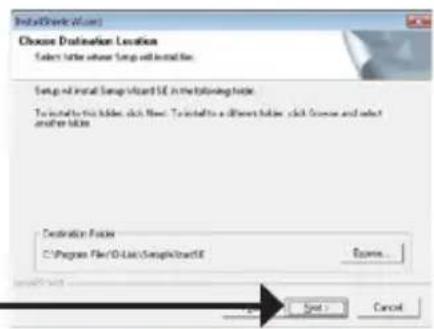

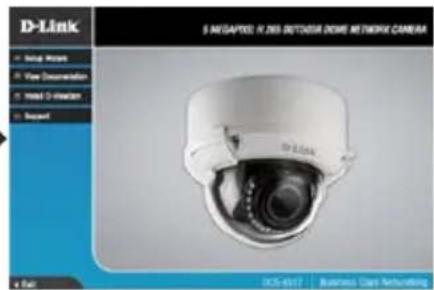

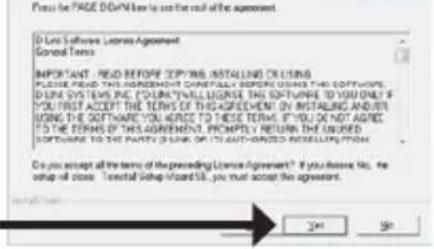

DEUTSCH Konguration der Kamera Klicken Sie auf Setup Wizard (Einrichtungsassistent), um die Installation zu beginnen. Nachdem Sie auf „Setup Wizard“ (Einrichtungsassistent) geklickt haben, wird das folgende Fenster geöffnet. Klicken Sie auf Next (Weiter), um fortzufahren. Klicken Sie auf Yes (Ja), um die Lizenzvereinbarung zu akzeptieren. Klicken Sie auf Finish (Fertig stellen), um die Installation abzuschließen. Um den Installationsprozess zu starten, klicken Sie auf Next (Weiter). Hinweis: Der Installationsvorgang kann mehrere Minuten dauern. Legen Sie die DCS-6517 CD in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher nicht automatisch starten, führen Sie D:\autorun.exe aus, wobei D: für den Buchstaben Ihres CD-ROM-Laufwerks steht.D-Link DCS-6517 Quick Installation Guide

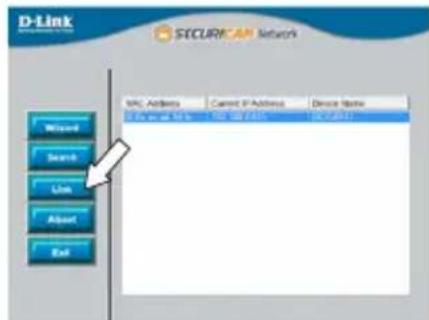

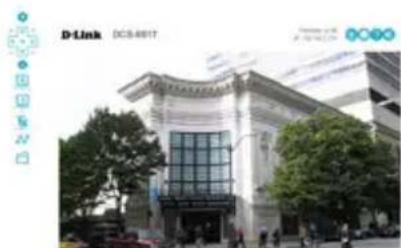

DEUTSCH Anzeige Ihrer Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link Setup- Assistenten SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde. Wählen Sie die Kamera aus und klicken Sie auf Link, um auf die Web-Konfiguration zuzugreifen. Der Einrichtungsassistent öffnet automatisch Ihren Webbrowser mit der IP-Adresse der Kamera. Die Live-Videoseite der Kamera wird geöffnet, und Sie können jetzt Ihre Kamera steuern und konfigurieren. Weitere Informationen zur Web-Konfiguration finden Sie im Benutzerhandbuch, das auf der D-Link-Website verfügbar ist. Weitere Informationen Zusätzliche Hilfe und Produktinformationen stehen Ihnen online unter http://www.dlink.com/ zur Verfügung. Garantiebestimmungen Landesspezifische Informationen zu Gewährleistungen finden Sie unter http://warranty.dlink.com/. Wenn Sie sich zum ersten Mal mit der Kamera verbinden, werden Sie aufgefordert, ein Kennwort für das Administratorkonto zu erstellen. Klicken Sie nach Eingabe Ihres Kennwortes auf Save (Speichern).D-Link DCS-6517 Quick Installation Guide

German [Deutsch] Dieses Gerät entspricht Klasse A der CISPR 32. In einer Wohngebäudeumgebung kann dieses Gerät Funkstörungen verursachen.

WARNUNG ZUR CE EMI KLASSE A

SICHERHEITSVORSCHRIFTEN Die folgenden Sicherheitshinweise sollen Ihre eigene Sicherheit gewährleisten und Ihr Produkt vor möglichen Schäden bewahren. Weitere Details finden Sie den Benutzeranweisungen zum Produkt.

• Statische Elektrizität kann schädlich für elektronische Komponenten sein. Entladen Sie statische Elektrizität von Ihrem Körper (z. B. durch Berühren von geerdetem Metall), ehe Sie das Produkt berühren.

• Versuchen Sie nicht, das Produkt zu reparieren und demontieren Sie es auf keinen Fall. Eine Produkte verwenden eine vom Benutzer auszutauschende Batterie. Bitte befolgen Sie die Anweisungen im Benutzerhandbuch.

• Schütten Sie keine Flüssigkeiten auf Ihr Produkt und stecken Sie keine Fremdkörper in die Öffnungen Ihres Produkts.

• Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, in Bereichen mit hoher Feuchtigkeit oder Kondensation, es sei denn, das Produkt ist speziell für die Anwendung im Freien gedacht.

• Halten Sie Ihr Gerät von Heizkörpern und Quellen fern, die Wärme erzeugen.

• Trennen Sie das Gerät immer von der Steckdose, ehe Sie es reinigen, und verwenden Sie nur ein trockenes, fusselfreies Tuch. Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt gemäß bestehender örtlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollte, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie es bitte zu einer von Ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.
