| 产品类型 | 户外子弹型监控摄像头 |
| 品牌 | D-Link |
| 型号 | DCS-4701E |
| 视频分辨率 | 全高清 1920x1080 像素 |
| 视频压缩 | H.265 |
| 夜视功能 | 是，内置红外LED |
| 供电方式 | PoE（以太网供电）IEEE 802.3af 或 12V DC / 1.5A（不含适配器） |
| 连接方式 | 以太网 RJ-45 10/100 Mbps |
| 防护等级 | 户外外壳（估计IP66） |
| 尺寸（约） | 260 x 90 x 90 毫米 |
| 重量（约） | 950 克 |
| 工作温度 | -20°C 至 50°C |
| 视角 | 广角（未指定，估计90°-100°） |
| 存储 | MicroSD（不含）最高256GB（估计） |
| 主要功能 | 移动侦测、实时视频流、通过浏览器远程访问、PoE、附带安装套件壁挂安装 |
| 安装 | 通过CD或D-Link设置向导进行配置 |
| 安全 | 管理员/密码认证，按钮复位 |
| 维护与清洁 | 清洁前断电，使用干燥无绒布 |
| 备件与可维修性 | 用户不可维修，联系D-Link售后 |
| 保修 | 请查阅 http://warranty.dlink.com/ |
常见问题 - DCS4701E D-LINK
用户关于以下问题的提问 DCS4701E D-LINK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 监控摄像头 免费PDF格式！查找您的手册 DCS4701E - D-LINK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 DCS4701E 品牌 D-LINK.
用户手册 DCS4701E D-LINK

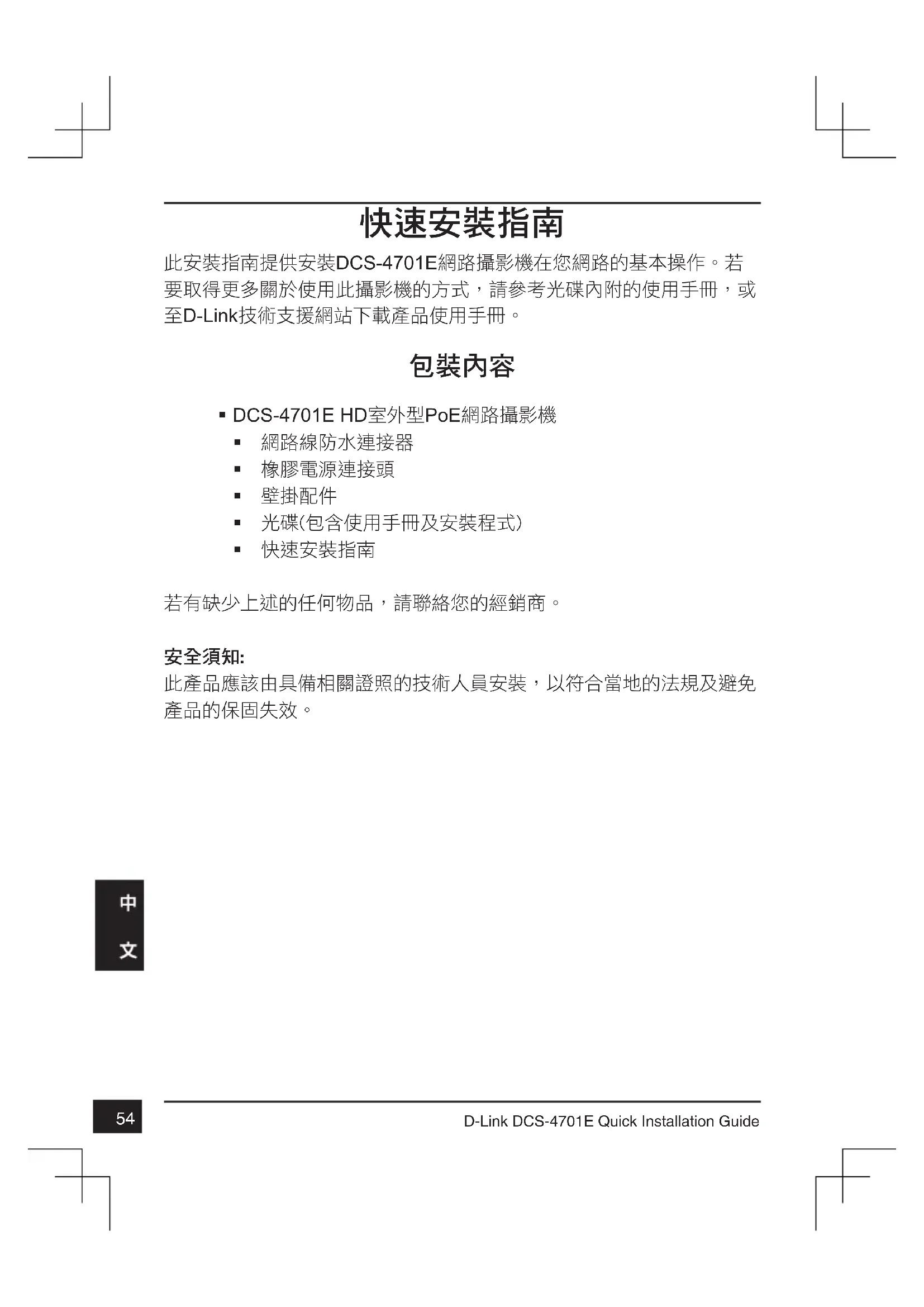

此安裝指南提供安裝DCS-4701E網路攝影機在您網路的基本操作。若要取得更多關於使用此攝影機的方式，請參考光碟內附的使用手冊，或至D-Link技術支援網站下載產品使用手冊。
包裝內容
- DCS-4701E HD室外型PoE網路攝影機
網路線防水連接器
■ 橡膠電源連接頭
■ 壁掛配件
- 光碟(包含使用手册及安装程式)
- 快速安裝指南
若有缺少上述的任何物品，請聯絡您的經銷商。
安全須知:
此產品應該由具備相關證照的技術人員安裝，以符合當地的法規及避免產品的保固失效。
硬體概觀

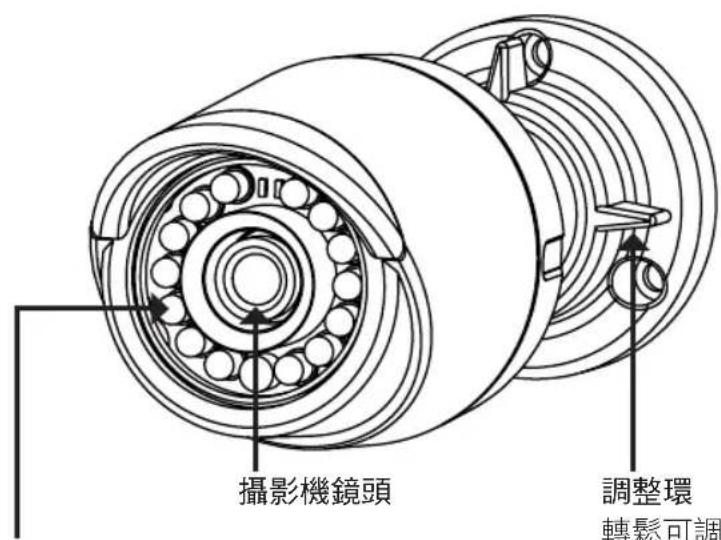

IR指示燈
在低光源的環境下提供照明
轉鬆可調整攝影機角度，
轉緊可鎖定攝影機角度
若需要時可鎖上接地線
接地螺絲
Reset孔
按壓約10秒可將攝影機的設定清空並回復至出廠預設值

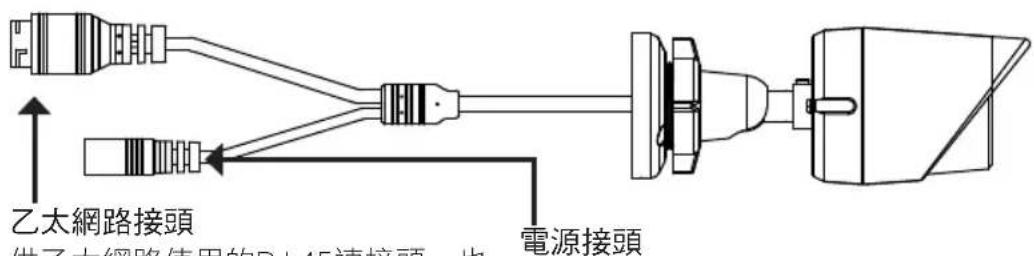

供乙太網路使用的RJ-45連接頭，也可使用PoE的方式來供電給攝影機

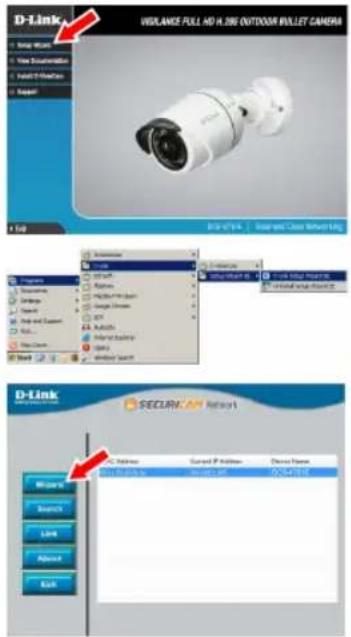

使用精靈來設定攝影機
請將包裝內附的光碟放入您電腦的光碟機並開始執行安裝。若您電腦的自動執行功能已被停用，或D-Link Launcher無法自動執行時，請點選開始>執行後輸入「D:\autorun.exe」(D代表您光碟機的代號)。
在點選Setup Wizard來開始安裝。
請點選Windows開始選單中的D-Link Setup Wizard SE圖示(開始>D-Link > Setup Wizard SE)。
設定精靈中將會顯示您攝影機的MAC位址及IP位址。若您的網路中有DHCP伺服器時，將會顯示由DHCP派發的有效IP位址。若您的網路中沒有DHCP伺服器，則將會顯示攝影機的預設IP位址192.168.0.20。
請選擇您的攝影機，再點選「Wizard」的按鈕來繼續。
請輸入管理者(Admin)的名稱和密碼。在首次登入時，預設的管理者名稱為「admin」無密碼。
若您要更改攝影機的管理者(admin)名稱和密碼時請勾選核取方塊，並輸入您要設定的新名稱及密碼。
請點選「Next」來繼續。
若您要讓攝影機在開機後自動由DHCP伺服器(例如路由器)取得IP位址時請選擇「DHCP」。 若您要讓攝影機每次皆使用相同的IP時請選擇「Static IP」並輸入您要使用的IP位址。
請點選「Next」來繼續。
請確認您的設定是否正確並點選「Restart」來重新啟動攝影機。
請點選Windows開始選單中的D-Link Setup Wizard SE圖示(開始>D-Link > Setup Wizard SE)。
請選擇攝影機並點選「Link」的按鈕來連結網頁設定介面。
設定精靈將會自動以攝影機的IP位址來開啟設定網頁。
請在「User name」的欄位中輸入預設的「admin」，「Password」的欄位不需輸入(空白)並點選「OK」來進入設定網頁。
畫面中會顯示您攝影機的即時影像，您可以選擇影像設定檔來觀看或調整設定。若要取得更多關於設定網頁的資訊，請參考包裝內附的光碟或D-Link網站上的使用手冊。
建議您在壁掛攝影機前先完成所有設定並確認已可連通網路。
請將定位貼紙黏貼至您想要安裝攝影機的位置，並確認攝影機底座的放置方向(線槽在底部)。
請依照牆面的材質以適當的工具，用6mm的鑽頭鑽約25mm深的孔，然後放入壁虎以支撐螺絲。
若您要將攝影機的線材穿過牆壁，請在中央鑽孔並拉線穿過牆壁。
請使用包裝內附的螺絲來將攝影機鎖上牆壁。
若您要將攝影機的線材放置在攝影機旁，請將線材沿著底座的線槽放置。
連接電源線及乙太網路線，若您要使用PoE連線時則僅需要連接乙太網路線。
您可將調整環以逆時針的方向轉鬆，再將攝影機移動至您想要的位置及角度。在您完成調整後，請將調整環以順時針方向轉緊來固定。
若您需要防水的安裝資訊，請繼續參考下一頁的說明。
防水安装方式
請依照以下的指示來進行防水的安裝，此程序需要乙太網路線(圓線)、壓線鉗及RJ-45接頭。
請依圖示將墊圈放置在乙太網路線接埠的底座周圍。
請依圖示將乙太網路線穿過防水連接器，再使用壓線鉗將RJ-45接頭壓至線材。
請將RJ-45的接頭插入至乙太網路連接埠，再以順時針方向轉約半圈來將防水接頭鎖上乙太網路連接埠。
請以順時針方向轉動防水連接器的後方直到緊貼至乙太網路線。
若您要使用PoE來供電給攝影機，請使用包裝內附的橡膠電源接頭插入至電源接孔。
若您要使用電源供應器(未附在包裝內)來供電給攝影機，請用防水膠帶重疊纏繞在連接埠和接頭的周圍。
請造訪官方網站http://www.dlink.com來取得更多產品的相關資訊與協助。
保固資訊
請造訪網站http://warranty.dlink.com/來查看在您地區的保固資訊。
