MANUAL DE USUARIO DCS4701E D-LINK

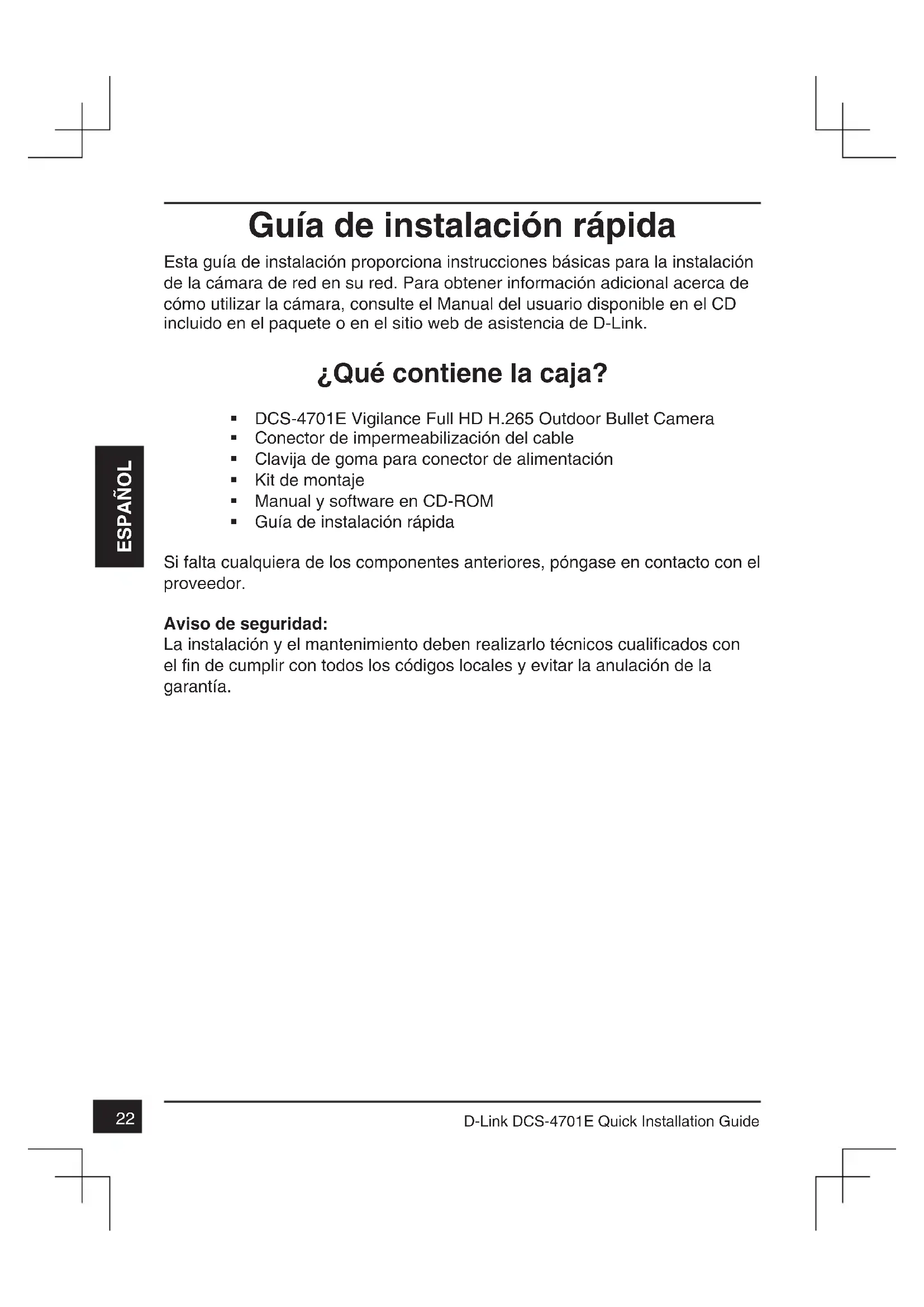

Guía de instalación rápida
Esta guía de instalación proporciona instrucciones básicas para la instalación de la cámara de red en su red. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del usuario disponible en el CD incluido en el paquete o en el sitio web de asistencia de D-Link.
¿Qué contiene la caja?
■ DCS-4701E Vigilance Full HD H.265 Outdoor Bullet Camera
- Conector de impermeabilización del cable
- Clavija de goma para conector de alimentación
- Kit de montaje
■ Manual y software en CD-ROM
■ Guía de instalación rápida
Si falta cualquiera de los componentes anteriores, póngase en contacto con el proveedor.
Aviso de seguridad:
La instalación y el mantenimiento deben realizarlo técnicos cualificados con el fin de cumplir con todos los códigos locales y evitar la anulación de la garantía.

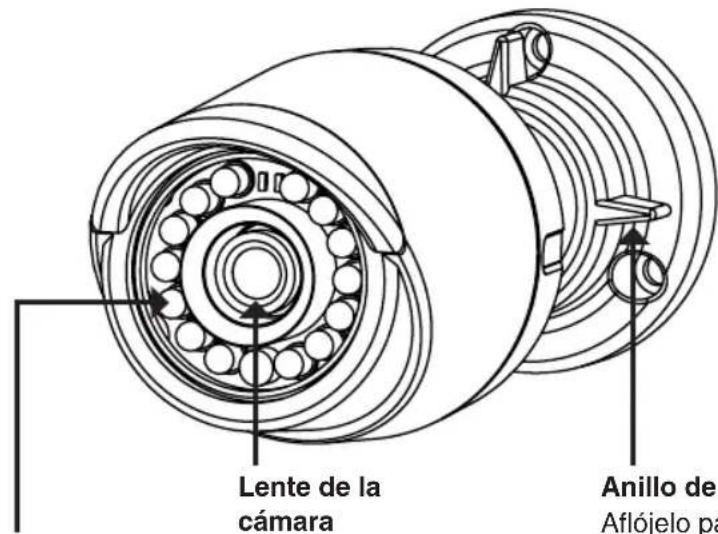

Descripción general del hardware
Proporcionan iluminación para entornos con poca luz
Anillo de ajuste
Aflójelo para ajustar el ángulo de la cámara y apriételo para bloquear el ángulo de la cámara
Tornillo de conexión a tierra
Si lo desea, se puede conectar a un cable de conexión a tierra
Pulse y mantenga pulsado durante 10 segundos para volver a reiniciar la cámara en los parámetros predeterminados de fábrica


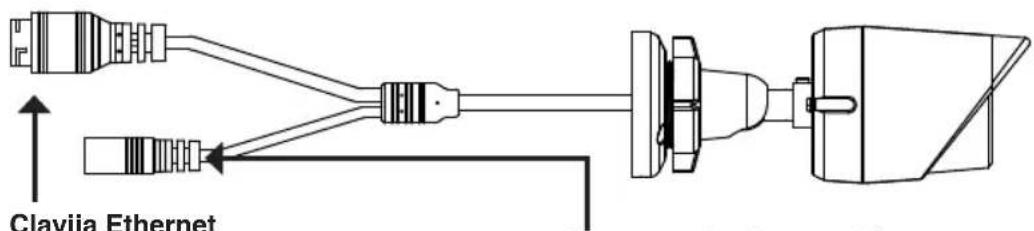

Clavija EthernetClavija Ethernet
Conector RJ-45 para Ethernet que se puede utilizar también para alimentar la cámara usando alimentación a través de Ethernet (PoE)
Conector de alimentación
Se conecta a un adaptador de alimentación de 12 V / 1,5 A opcional (no incluido)
Configuración de la cámara
Inserte el CD de la DCS-4701E en la unidad de CD-ROM del ordenador para comenzar la instalación. Si la función de ejecución automática del ordenador está desactivada o si el iniciador de D-Link no se inicia automáticamente, haga clic en Inicio > Ejecutar. Escriba D:\autorun.exe, donde D: representa la letra de unidad de su unidad de CD-ROM.
Haga clic en Setup Wizard (Asistente de configuración) y siga las instrucciones para instalar el asistente de configuración.
Aparecerá el asistente de configuración y se mostrará la dirección MAC y la dirección IP de la cámara. Si tiene un servidor DHCP en la red, se mostrará una dirección IP válida. Si la red no utiliza un servidor DHCP, se mostrará la dirección IP estática predeterminada de la cámara (192.168.0.20).
Seleccione la cámara y, a continuación, haga clic en el botón Wizard (Asistente) para continuar.
Introduzca el ID de administrador y la contraseña. Al iniciar sesión por primera vez, el ID de administrador predeterminado es admin, con la contraseña en blanco.
Haga clic en las casillas de verificación si desea cambiar el ID de administrador y la contraseña para la cámara e introduzca el nuevo ID y contraseña que desee utilizar.
Haga clic en Next (Siguiente) para continuar.
Seleccione DHCP si la cámara consigue una dirección IP automáticamente de un servidor DHCP como, por ejemplo, un router.
Seleccione Static IP (IP estática) si desea introducir manualmente los parámetros IP de la cámara.
Haga clic en Next (Siguiente) para continuar.
Tómese un tiempo para confirmar la configuración y haga clic en Restart (Reiniciar).
Visualización de su cámara a través del explorador de web
Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú de inicio de Windows (Inicio > D-Link > Asistente de configuración SE).
Seleccione la cámara y haga clic en Link (Vincular) para acceder a la configuración web.
El asistente de configuración abrirá automáticamente el explorador de web en la dirección IP de la cámara.
Escriba admin como nombre de usuario predeterminado y deje la contraseña en blanco. Haga clic en OK (Aceptar) para continuar.
Esta sección muestra el vídeo en directo de la cámara. Puede seleccionar el perfil de vídeo y ver o utilizar la cámara. Para obtener información adicional acerca de la configuración web, consulte el manual de usuario incluido en el CD-ROM o visite el sitio web de D-Link.
Instrucciones de montaje
Se recomienda encarecidamente configurar y probar la cámara antes de montarla.
Coloque la pegatina de montaje en el lugar en el que desee ubicar la cámara. Asegúrese de que la base de la cámara se va a colocar de modo que el canal del cable esté en la parte inferior.
Utilice una broca de 6 mm para hacer los orificios necesarios a una profundidad de 25 mm aproximadamente y, a continuación, introduzca los anclajes de pared en los orificios.
Si pasa los cables de la cámara a través de la pared, taladre un agujero en el centro y tire de los cables a través del orificio.
Utilice los tornillos suministrados para montar la cámara en la pared.
Si pasa los cables de la cámara por el lado externo de la cámara, guíe los cables de la cámara a través del canal del cable de la base.
Conecte la alimentación y los cables Ethernet o solo el cable Ethernet si está utilizando una conexión PoE.
Para ajustar el ángulo de la cámara, gire el anillo de ajuste hacia la izquierda para aflojarlo y, a continuación, mueva la cámara a la posición y ángulo que desee. Cuando haya terminado, gire el anillo de ajuste hacia la derecha para apretarlo.
Si necesita impermeabilizar la instalación, vaya a la página siguiente.

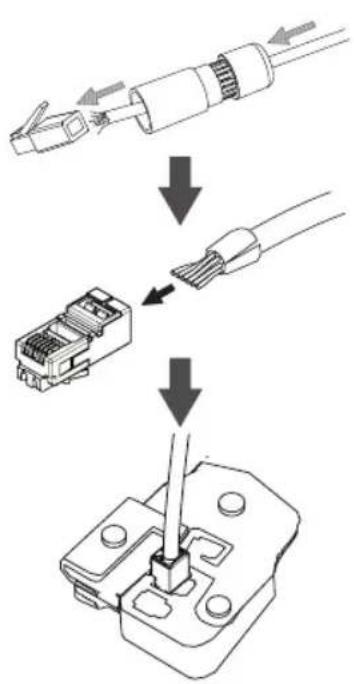

Impermeabilización de la instalación
Para impermeabilizar la instalación de la cámara, siga las instrucciones que aparecen a continuación. Para este procedimiento, se necesita un cable Ethernet redondo, una herramienta de engaste y clavijas RJ-45.
Coloque la arandela alrededor de la base del conector Ethernet como se muestra.
Enrosque los cables Ethernet desnudos a través del conector impermeable como se muestra y, a continuación, engaste una clavija RJ-45 en el cable.
Conecte la clavija RJ-45 en el conector Ethernet y, a continuación, atornille el conector impermeable al conector Ethernet girándolo aproximadamente medio giro hacia la derecha.
Atornille hacia la derecha la parte trasera del conector impermeable hasta que esté bien sellado alrededor del cable Ethernet.
Si utiliza PoE para la alimentación de la cámara, use la clavija de goma para conector de alimentación en el conector de alimentación.
Si utiliza un adaptador de alimentación (no incluido) para la alimentación de la cámara, enrolle la cinta de impermeabilización alrededor de la conexión de manera superpuesta para cubrirla.
Información adicional
Existe ayuda e información del producto adicional en línea en http://www.dlink.com.
Información acerca de la garantía
Visite http://warranty.dlink.com/ para obtener información sobre la garantía en su región.
Este equipo cumple la Clase A de CISPR 32. En un entorno residencial, este equipo podría provocar interferencias de radio.
INSTRUCCIONES DE SEGURIDAD
Las siguientes directrices de seguridad generales se proporcionan para ayudar a garantizar su propia seguridad personal y proteger el sistema de posibles daños. Recuerde consultar las instrucciones de uso del producto para obtener más información.
- La electricidad estática puede ser dañina para los componentes electrónicos. Descargue la electricidad estática de su cuerpo (por ejemplo, tocando un metal desnudo conectado a tierra) antes de tocar el producto.
- No intente reparar el producto y nunca desarme el producto. Para algunos productos con una batería reemplazable por el usuario, lea y siga las instrucciones del manual del usuario.
- No derrame comida o líquido sobre su producto y nunca introduzca ningún objeto en las aberturas del producto.
- No utilice este producto cerca del agua, áreas con alta humedad o condensación a menos que el producto esté específicamente especificado para aplicaciones en exteriores.
- Mantenga el dispositivo alejado de radiadores y fuentes de calor.
- Mantenga el producto alejado de radiadores y otras fuentes de calor.
Este símbolo en el producto o el embalaje significa que, de acuerdo con la legislación y la normativa local, este producto no se debe desechar en la basura doméstica sino que se debe reciclar. Llévela a un punto de recogida designado por las autoridades locales una vez que haya llegado al final de su ciclo de vida; algunos aceptan productos de forma gratuita. Al reciclar el producto y su embalaje de esta manera, ayuda a conservar el medio ambiente y proteger la salud humana.
