Caractéristique	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	4MP
Vision nocturne	Oui, jusqu'à 30 mètres
Angle de vue	120 degrés
Connectivité	Wi-Fi, Ethernet
Stockage	Support pour carte microSD, stockage en cloud
Alimentation	PoE (Power over Ethernet) ou adaptateur secteur
Résistance aux intempéries	IP67
Application mobile	Compatible avec l'application mydlink
Maintenance	Nettoyage régulier de l'objectif, mise à jour du firmware
Sécurité	Chiffrement des données, authentification sécurisée
Dimensions	Non spécifiées
Poids	Non spécifié
Garantie	2 ans

FOIRE AUX QUESTIONS - DCS4701E D-LINK

Comment puis-je connecter ma caméra D-LINK DCS4701E à mon réseau Wi-Fi ?

Pour connecter votre caméra à votre réseau Wi-Fi, téléchargez l'application D-Link sur votre smartphone, créez un compte ou connectez-vous, puis suivez les instructions à l'écran pour ajouter votre caméra en scannant le code QR ou en entrant les informations manuellement.

Que faire si ma caméra ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez d'utiliser un autre adaptateur secteur compatible.

Comment réinitialiser ma caméra D-LINK DCS4701E aux paramètres d'usine ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que le voyant LED clignote, indiquant que la réinitialisation est en cours.

Pourquoi je ne peux pas accéder à ma caméra à distance ?

Assurez-vous que votre caméra est correctement connectée à Internet et que vous utilisez les bonnes informations d’identification pour vous connecter. Vérifiez également que les paramètres de votre routeur ne bloquent pas l'accès à distance.

Comment mettre à jour le firmware de ma caméra ?

Ouvrez l'application D-Link, accédez aux paramètres de votre caméra, puis cherchez l'option de mise à jour du firmware. Suivez les instructions à l'écran pour télécharger et installer la dernière version du firmware.

Les images de ma caméra sont floues, que faire ?

Vérifiez si l'objectif de la caméra est propre et exempt de poussière. Si l'objectif est propre, essayez de régler le paramètre de mise au point dans l'application ou sur l'interface web de la caméra.

Comment configurer les alertes de mouvement sur ma caméra ?

Dans l'application D-Link, accédez aux paramètres de votre caméra, sélectionnez 'Détection de mouvement' et activez les alertes. Vous pouvez également définir les zones de détection et les niveaux de sensibilité.

Ma caméra D-LINK DCS4701E fonctionne-t-elle avec un système de stockage NAS ?

Oui, la caméra peut être configurée pour enregistrer des vidéos sur un NAS compatible. Consultez le manuel d'utilisation pour obtenir des instructions détaillées sur la configuration du stockage NAS.

Que faire si je reçois des notifications d'erreur sur l'application ?

Essayez de redémarrer l'application et de vous reconnecter. Si le problème persiste, vérifiez votre connexion Internet et assurez-vous que votre caméra est correctement configurée. Vous pouvez également consulter la section d'aide de l'application pour des messages d'erreur spécifiques.

Comment changer le mot de passe de ma caméra ?

Accédez aux paramètres de votre caméra via l'application D-Link, cliquez sur 'Sécurité' et choisissez l'option pour changer le mot de passe. Suivez les instructions pour définir un nouveau mot de passe.

MODE D'EMPLOI DCS4701E D-LINK

Guide d'installation

Guía de instalación

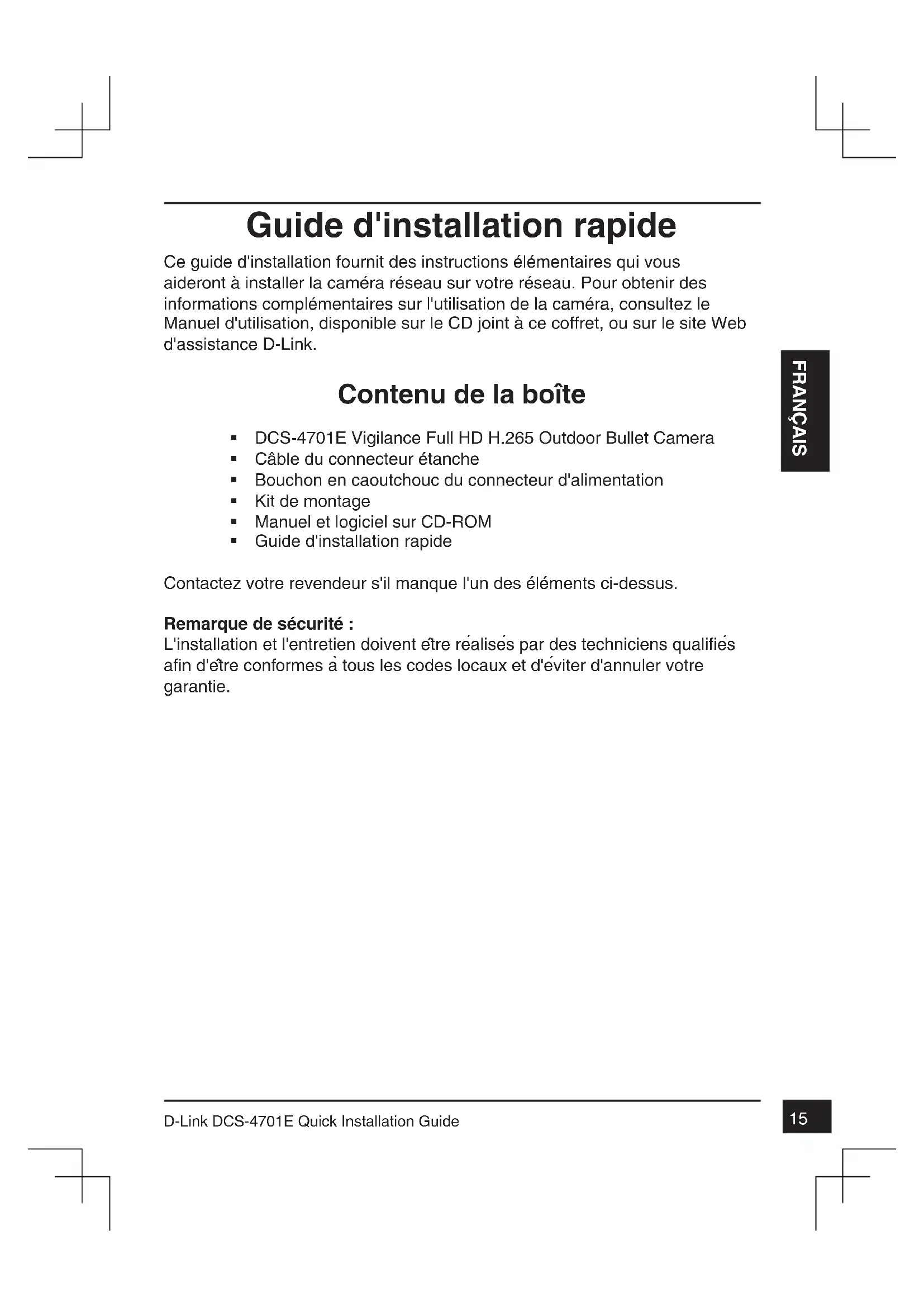

Guide d'installation rapide

Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer la caméra réseau sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance D-Link.

Contenu de la boîte

■ DCS-4701E Vigilance Full HD H.265 Outdoor Bullet Camera
- Câble du connecteur étanche
■ Bouchon en caoutchouc du connecteur d'alimentation
- Kit de montage
■ Manuel et logiciel sur CD-ROM
■ Guide d'installation rapide

Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

Remarque de sécurité :

L'installation et l'entretien doivent être réalisés par des techniciens qualifiés afin d'être conformes à tous les codes locaux et d'éviter d'annuler votre garantie.

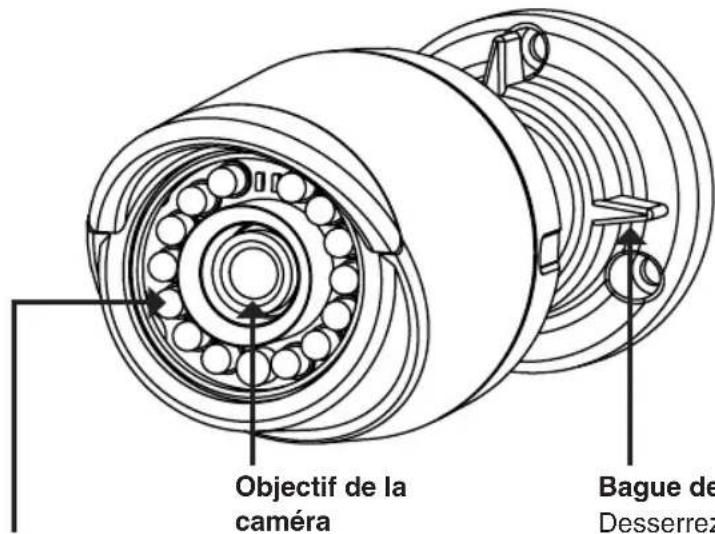

Description du matériel

Objectif de la caméra Bague de Desserrez

Témoins IR

Fournissent un éclairage pour les environnements sombres

Bague de réglage

Desserrez pour ajuster l'angle de la caméra et serrez pour verrouiller l'angle

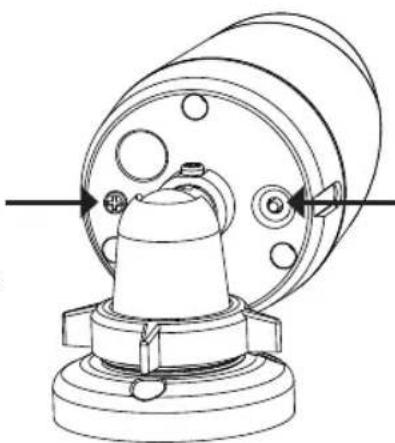

Vis de mise à la terre

Peut être connecté à un fil de terre si vous le souhaitez

Bouton de réinitialisation

Appuyez dessus et maintenez-le enfoncé pendant 10 secondes pour réinitialiser la caméra à ses paramètres d'usine

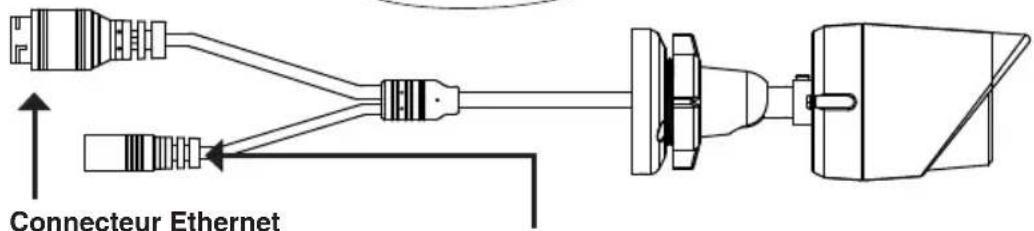

Connecteur Ethernet

Connecteur RJ-45 pour Ethernet, pouvant également servir à alimenter la caméra utilisant la fonction PoE (alimentation électrique par câble Ethernet)

Connecteur d'alimentation

Se connecte à un adaptateur d'alimentation de 12 V / 1,5 A optionnel (non inclus)

Configuration de la caméra

Insérez le CD de la DCS-4701E dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur Start > Run (Démarrer > Exécuter). Tapez D:\ autorun.exe, où D: représente la lettre de votre lecteur de CD-ROM.

Cliquez sur Setup Wizard (Assistant de configuration) et suivez les instructions pour installer l'assistant de configuration.

Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans votre menu Démarrer de Windows (Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE).

L'Assistant de configuration s'ouvre et affiche les adresses MAC et IP de votre ou de vos caméras. Si un serveur DHCP se trouve sur votre réseau, une adresse IP valide s'affiche. Si votre réseau n'utilise pas de serveur DHCP, l'adresse IP statique par défaut de la caméra réseau (192.168.0.20) s'affiche.

Sélectionnez votre caméra, puis cliquez sur Wizard (Assistant) pour continuer.

Saisissez l'ID admin et le mot de passe. Lorsque vous vous connectez pour la première fois, l'ID Admin par défaut est admin et le mot de passe est vierge.

Cliquez sur les cases si vous souhaitez changer l'ID admin et le mot de passe de la caméra, puis saisissez le nouvel ID et le nouveau mot de passe que vous souhaitez utiliser.

Cliquez sur Next (Suivant) pour continuer.

Sélectionnez DHCP si la caméra obtient une adresse IP automatiquement d'un serveur DHCP (par exemple, un routeur).

Sélectionnez Static IP Address (Adresse IP statique) si vous voulez saisir les paramètres IP de la caméra manuellement.

Cliquez sur Next (Suivant) pour continuer.

D-Link WISPANCE FULL HD 4.100 OUTDOOR BULLET GAMERA File Edit View Insert Tools Help Add to Print PCB-07185 Clean Bits Clean Broadcast Filing

Import Export Export Method Export Method

D-Link SECURE Network C:\Mbox Current Web Close Web 保存到 Web 关闭 Web 保存到 Web 取消 Web 退出

Prenez le temps de vérifier vos paramètres, puis cliquez sur Restart (Redémarrer).

Affichage de votre caméra via un navigateur Web

Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans votre menu Démarrer de Windows (Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE).

Sélectionnez la caméra, puis cliquez sur Link (Connexion) pour accéder à la configuration Web.

L'Assistant de configuration ouvre automatiquement votre navigateur Web à l'adresse IP de la caméra.

File Import Export File Edit View Help Importing... Save As... Delete As... Save As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit As... Edit At...

D-Link SECURAC Air Network MAC Address Cancel P Address Dance Name MAC Address CC Net 100 DCB2F4978 Send Send Send Send Send Send

Tapez admin comme nom d'utilisateur par défaut et laissez le mot de passe vide. Cliquez sur OK pour continuer.

Cette section présente la vidéo en direct de votre caméra. Vous pouvez sélectionner votre profil vidéo et voir ou utiliser la caméra. Pour obtenir des informations complémentaires sur la configuration Web, reportez-vous au manuel d'utilisation du CD-ROM ou sur le site Web D-Link.

Instructions de montage

Il est fortement recommandé de configurer et de tester votre caméra avant de l'installer.

Placez l'autocollant de montage là où vous souhaitez placer la caméra. Assurez-vous que la base de la caméra sera positionnée de telle sorte que la goulotte se trouve au bas.

Utilisez un foret de 6 mm pour percer les trous nécessaires à environ 25 mm de profondeur, puis insérez les chevilles dans les trous.

Si vous faites passer les câbles de la caméra à travers le mur, percez un trou au centre et tirez les câbles à travers le trou.

Utilisez les vis fournies pour fixer la caméra au mur.

Si vous faites passer les câbles de la caméra sur le côté de la caméra, guidez les câbles à travers la goulotte sur la base.

Connectez l'alimentation et les câbles Ethernet ou juste le câble Ethernet si vous utilisez une connexion PoE.

Pour ajuster l'angle de la caméra, tournez la bague de réglage dans le sens antihoraire pour la desserrer, puis déplacez la caméra pour qu'elle soit dans la position et l'angle que vous souhaitez. Lorsque vous avez terminé, tournez la bague dans le sens horaire pour la serrer.

Si vous devez imperméabiliser votre installation, veuillez continuer à la page suivante.

Imperméabilisation de votre Installation

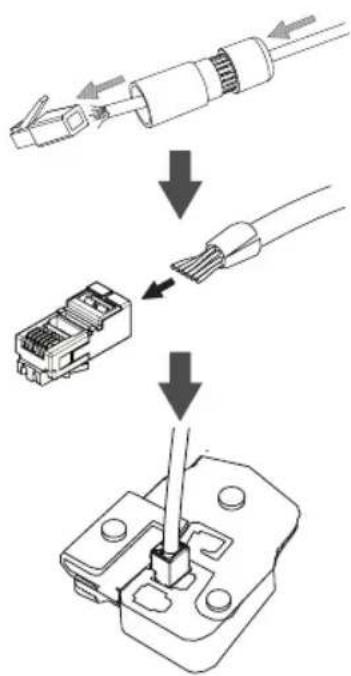

Pour imperméabiliser l'installation de votre caméra, suivez les instructions ci-dessous. Il vous faut un câble Ethernet rond, une pince à sertir et des prises RJ-45 pour cette procédure.

Placez la rondelle autour de la base du connecteur Ethernet comme illustré.

Faites passer le câble Ethernet dénudé à travers le connecteur étanche comme illustré, puis sertissez une prise RJ-45 sur le câble.

Branchez la prise RJ-45 dans le connecteur Ethernet, puis vissez le connecteur étanche dans le connecteur Ethernet en le tournant d'environ un demi-tour dans le sens horaire.

Vissez la partie arrière du connecteur étanche dans le sens horaire jusqu'à former un joint étanche autour du câble Ethernet.

Si vous utilisez une connexion PoE pour alimenter votre caméra, utilisez le bouchon en caoutchouc fourni du connecteur d'alimentation sur le connecteur d'alimentation.

Pure electrical connector diagram without any text, numbers, or symbols

Si vous utilisez un adaptateur d'alimentation (non inclus) pour alimenter votre caméra, enroulez du ruban adhésif étanche autour de la connexion en le superposant pour la couvrir.

Informations complémentaires

Vous trouverez une aide supplémentaire et des informations sur le produit en ligne à l'adresse http://www.dlink.com.

Informations sur la garantie

Consultez le site http://warranty.dlink.com/ pour prendre connaissance de la garantie appliquée dans votre région.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

警告使用者:

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

English

Cet équipement est conforme à la classe A de la norme CISPR 32. Dans un environnement résidentiel, cet équipement peut provoquer des interférences radio.

CONSIGNES DE SÉCURITÉ

Les consignes de sécurité générales suivantes sont fournies pour assurer votre propre sécurité et protéger votre produit des dommages potentiels. N'oubliez pas de consulter les instructions d'utilisation du produit pour plus de détails.

• L'électricité statique peut être dangereuse pour les composants électroniques. Déchargez l'électricité statique de votre corps (par ex., en touchant du métal nu mis à la terre) avant de toucher le produit.
• N'essayez pas de réparer le produit et ne le démontez jamais. Pour certains produits avec une batterie remplaçable par l'utilisateur, veuillez lire et suivre les instructions du mode d'emploi.
• Ne renversez pas de nourriture ou de liquide sur votre produit et n'introduisez jamais aucun objet dans les ouvertures de votre produit.
• N'utilisez pas ce produit à proximité d'eau, de zones très humides ou de condensation, à moins que le produit ne soit spécifiquement conçu pour une application extérieure.
• Gardez le produit à l'écart des radiateurs et autres sources de chaleur.
• Débranchez toujours l'appareil du secteur avant de le nettoyer et utilisez uniquement un chiffon sec non pelucheux.

Ce symbole sur le produit ou l'emballage signifie que, conformément aux lois et règlements locaux, ce produit ne doit pas être jeté avec les ordures ménagères mais envoyé au recyclage. Veuillez le déposer à un point de collecte désigné par vos autorités locales une fois qu'il a atteint la fin de sa vie ; certains accepteront les produits gratuitement. En recyclant le produit et son emballage de cette manière, vous contribuez à préserver l'environnement et à protéger la santé humaine.
