Produkttyp	Außenüberwachungskamera Bullet
Auflösung	5 Megapixel
Videokompression	H.265
Stromversorgung	PoE (Power over Ethernet) oder Netzteil 12V DC 1,5A (optional)
Konnektivität	Ethernet RJ-45
Nachtsicht	integrierte IR-LEDs
Verstellbarer Winkel	Ja, über Einstellring
Zurücksetzen	Reset-Taste (10 Sekunden)
Montage	An der Wand mit mitgeliefertem Montageset
Abdichtung	Wasserdichter Stecker für Ethernet-Kabel (Außeninstallation)
Schutzklasse	Außenbereich
Konfiguration	D-Link Setup Wizard oder Webbrowser
Fernzugriff	Ja, über Browser oder App
Zertifizierungen	Klasse A CISPR 32, NMB-003 Kanada
Material	Robustes Metall und Kunststoff
Abmessungen	Nicht angegeben
Gewicht	Nicht angegeben

Häufig gestellte Fragen - DCS4705E D-LINK

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste und halten Sie sie 10 Sekunden lang gedrückt. Die Kamera wird mit den Werkseinstellungen neu gestartet.

Kann ich die Kamera ohne Netzteil verwenden?

Ja, wenn Ihr Netzwerk Power over Ethernet (PoE) unterstützt, können Sie die Kamera über das Ethernet-Kabel ohne Netzteil mit Strom versorgen.

Wie greife ich über meinen Browser auf die Kamera zu?

Verwenden Sie den D-Link Setup Wizard, um die IP-Adresse der Kamera zu finden. Klicken Sie auf Link, um den Browser zu öffnen, und melden Sie sich mit dem Benutzernamen admin und einem leeren Passwort (oder dem von Ihnen festgelegten) an.

Was tun, wenn der Setup Wizard meine Kamera nicht findet?

Stellen Sie sicher, dass die Kamera eingeschaltet ist (über PoE oder Netzteil). Überprüfen Sie, ob das Ethernet-Kabel richtig angeschlossen ist. Wenn das Problem weiterhin besteht, setzen Sie die Kamera zurück, indem Sie die Reset-Taste 10 Sekunden lang drücken.

Wie installiere ich die Kamera wetterfest im Außenbereich?

Verwenden Sie den mitgelieferten wasserdichten Stecker. Führen Sie ein rundes Ethernet-Kabel durch den Stecker, crimpen Sie einen RJ-45-Stecker an, schließen Sie ihn an und schrauben Sie den Stecker fest, um eine wasserdichte Abdichtung zu bilden. Wenn Sie ein Netzteil verwenden, wickeln Sie wasserdichtes Klebeband um die Verbindung.

Wie hoch ist die maximale Auflösung der Kamera?

Die Kamera bietet eine Auflösung von 5 Megapixel (2560x1920 Pixel) mit H.265-Komprimierung für hohe Bildqualität und reduzierte Bandbreite.

Wie ändere ich das Admin-Passwort?

Bei der ersten Anmeldung über den Setup Wizard oder den Browser können Sie die Admin-ID und das Passwort ändern, indem Sie die entsprechenden Kontrollkästchen aktivieren. Befolgen Sie die Anweisungen auf dem Bildschirm.

Ist die Kamera PoE-kompatibel?

Ja, sie unterstützt Power over Ethernet (PoE). Schließen Sie ein Ethernet-Kabel an einen PoE-Switch oder PoE-Injektor an, um die Kamera mit Strom zu versorgen und Daten zu übertragen.

Kann ich den Winkel der Kamera nach der Installation anpassen?

Ja, lösen Sie den Einstellring, indem Sie ihn gegen den Uhrzeigersinn drehen, passen Sie den Winkel der Kamera an und drehen Sie den Ring dann im Uhrzeigersinn fest, um die Position zu arretieren.

Was ist im Lieferumfang enthalten?

Die Box enthält die DCS-4705E Kamera, ein wasserdichtes Steckerkabel, einen Gummistopfen für den Netzstecker, ein Montageset, eine CD-ROM mit Handbuch und Software sowie eine Schnellinstallationsanleitung.

BEDIENUNGSANLEITUNG DCS4705E D-LINK

Installationsanleitung

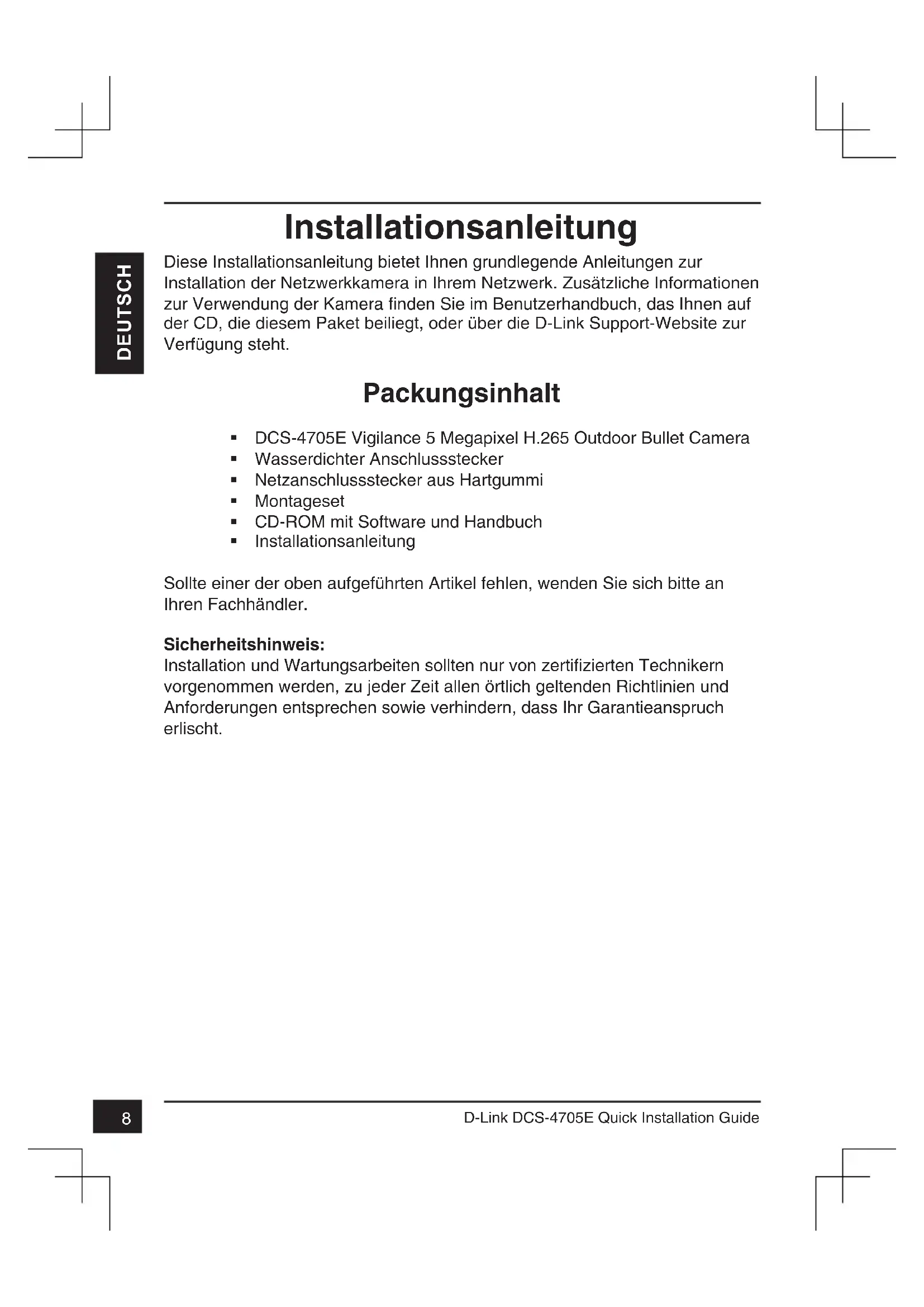

Installationsanleitung

Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation der Netzwerkkamera in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.

Packungsinhalt

■ DCS-4705E Vigilance 5 Megapixel H.265 Outdoor Bullet Camera
■ Wasserdichter Anschlussstecker
■ Netzanschlussstecker aus Hartgummi
■ Montageset
■ CD-ROM mit Software und Handbuch
■ Installationsanleitung

Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.

Sicherheitshinweis:

Installation und Wartungsarbeiten sollten nur von zertifizierten Technikern vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.

Hardware-Überblick

IR-LEDs
Beleuchtung für schwach ausgeleuchtete Umgebungen
Lösen, um Kamerawinkel einzustellen, bzw. festziehen, um Kamerawinkel in einer Position zu fixieren
Nach Bedarf zum Anbringen eines Erdungskabels verwenden

Anpassungsring

Erdungsschraube

Rücksetzknopf (Reset)
Drücken und 10 Sekunden lang halten, um die Kamera auf die werkseitigen Standardeinstellungen zurückzusetzen

Ethernet-Anschluss
RJ-45-Anschluss für Ethernet, der auch für die Stromzufuhr (PoE) der Kamera verwendet werden kann
Zum Anschluss an ein Netzteil (12 V / 1,5 A) (nicht im Lieferumfang enthalten)

Netzanschluss

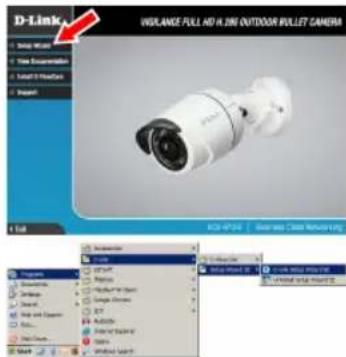

Konfiguration der Kamera

Legen Sie die DCS-4705E in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher startet nicht automatisch, klicken Sie auf Start > Ausführen. Geben Sie D:\autorun.exe ein, wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht.

Klicken Sie auf Setup Wizard (Setup-Assistenten) und folgen Sie den Anweisungen zu dessen Installation.

Klicken Sie auf das Symbol für den D-Link Setup-Assistenten SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde.

Der Setup-Assistent wird aufgerufen und zeigt die MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem Netzwerk ein DHCP-Server vorhanden ist, wird eine gültige IP-Adresse angezeigt. Weist Ihr Netzwerk keinen DHCP-Server auf, wird die standardmäßige statische IP-Adresse 192.168.0.20 der Netzwerkkamera angezeigt.

Wählen Sie Ihre Kamera aus und klicken Sie dann auf Wizard (Assistent), um fortzufahren.

Geben Sie die Administratorkennung und das Kennwort ein. Bei Erstanmeldung ist die standardmäßige Administratorkennung admin. Das Feld zur Eingabe des Kennworts (Password) bleibt leer.

Klicken Sie auf die Kontrollkästchen, wenn Sie die Administratorkennung und das Kennwort für die Kamera ändern möchten. Geben Sie die neue Kennung und das Kennwort ein, das Sie verwenden möchten.

Klicken Sie auf Next (Weiter), um fortzufahren.

Wählen Sie DHCP, wenn Ihrer Kamera automatisch eine IP-Adresse von einem DHCP-Server (wie z. B. einem Router) zugewiesen wird.

Wählen Sie Static IP (Statische IP-Adresse), wenn Sie die IP-Einstellungen für die Kamera manuell eingeben möchten.

Klicken Sie auf Next (Weiter), um fortzufahren.

Prüfen Sie Ihre Einstellungen und klicken Sie dann auf Restart (Neustart).

Anzeige Ihrer Kamera über einen Webbrowser

Klicken Sie auf das Symbol für den D-Link Setup-Assistenten SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde.

Wählen Sie die Kamera aus und klicken Sie auf Link, um auf die Web-Konfiguration zuzugreifen.

Der Setup-Assistent öffnet automatisch Ihren Webbrowser mit der IP-Adresse der Kamera.

Geben Sie als Standard-Benutzernamen admin ein und lassen Sie das Feld „Password“ (Kennwort) leer. Klicken Sie auf OK, um fortzufahren.

In diesem Abschnitt werden Live-Videoaufnahmen Ihrer Kamera angezeigt. Sie können Ihr Videoprofil auswählen und die Kamera anzeigen und bedienen. Weitere Informationen zur Web-Konfiguration finden Sie in dem auf der CD-ROM enthaltenen Benutzerhandbuch oder auf der D-Link-Website.

Es ist unbedingt ratsam, zuerst die Kamera zu konfigurieren und zu testen, bevor Sie die Montage der Kamera vornehmen.

Platzieren Sie die Klebeschablone für die Montage dort, wo die Kamera positioniert werden soll. Stellen Sie sicher, dass der Kamerasockel so ausgerichtet ist, dass der Kabelkanal unten ist.

Bohren Sie etwa 25 mm tiefe Löcher mithilfe eines 6 mm Bohreinsatzes. Stecken Sie dann die Dübel in die Löcher.

Sollen die Kamerakabel durch die Wand geführt werden, bohren Sie ein Loch in die Wandmitte und führen Sie die Kabel hindurch.

Befestigen Sie die Kamera mithilfe der mitgelieferten Schrauben an der Wand.

Wenn die Führung der Kamerakabel außerhalb der Kamera erfolgen soll, führen Sie die Kamerakabel durch den Kabelkanal des Sockels.

Schließen Sie das Strom- und Ethernet-Kabel oder nur das Ethernet-Kabel an, wenn Sie eine PoE-Verbindung verwenden.

Um den Winkel der Kamera einzustellen, drehen Sie den Anpassungsring im Gegenuhrzeigensinn, um ihn zu lösen Stellen Sie dann die Kamera auf die gewünschte Position und den gewünschten Winkel ein. Ist die gewünschte Position eingestellt, drehen Sie den Anpassungsring im Uhrzeigersinn, um die Position zu fixieren.

Soll Ihre Installation wasserdicht sein, fahren Sie bitte auf der nächsten Seite fort.

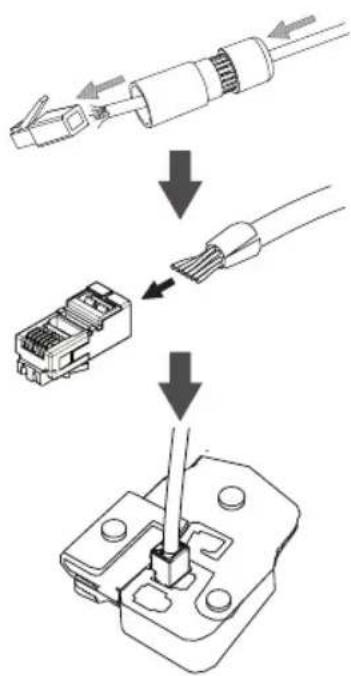

Ihre Installation wasserdicht machen

Um Ihre Kamerainstallation wasserdicht zu machen, befolgen Sie die Anweisungen unten: Für diesen Vorgang sind ein rundes Ethernet-Kabel, eine Crimpzange und RJ-45 Stecker erforderlich.

Bringen Sie den Dichtungsring auf dem Ethernet-Steckverbinder (wie in der Abbildung zu sehen) an.

Fädeln Sie das Ethernet-Kabel mit dem freien Kabelende durch den wasserdichten Stecker (siehe Abbildung) und stecken Sie einen RJ-45 Stecker auf das gecrimpte Kabel.

Stecken Sie den RJ-45 Stecker in den Ethernet-Steckverbinder und drehen Sie den wasserdichten Steckanschluss im Uhrzeigersinn etwa eine halbe Umdrehung auf den Ethernet-Steckverbinder.

Drehen Sie den hinteren Teil des wasserdichten Steckanschlusses im Uhrzeigersinn, bis eine feste Abdichtung um das Ethernet-Kabel erreicht ist.

Wenn Sie PoE (Power over Ethernet) zum Betrieb Ihrer Kamera nutzen, sollten Sie den mitgelieferten Gummistecker zum Stromanschluss verwenden.

Falls Sie ein Netzteil (Stromadapter) - nicht im Lieferumfang enthalten - zum Betrieb Ihrer Kamera nutzen, wickeln Sie wasserfestes Klebeband zur Abdeckung stufenweise überlappend um die Verbindung.

Weitere Informationen

Zusätzliche Hilfe und Produktinformationen stehen Ihnen online unter

http://www.dlink.com zur Verfügung.

Garantiebestimmungen

Landesspezifische Informationen zu Gewährleistungen finden Sie unter http://warranty.dlink.com/.

Dieses Gerät entspricht Klasse A der CISPR 32. In einer Wohngebäudeumgebung kann dieses Gerät Funkstörungen verursachen.

SICHERHEITSVORSCHRIFTEN

Die folgenden Sicherheitshinweise sollen Ihre eigene Sicherheit gewährleisten und Ihr Produkt vor möglichen Schäden bewahren. Weitere Details finden Sie den Benutzeranweisungen zum Produkt.

• Statische Elektrizität kann schädlich für elektronische Komponenten sein. Entladen Sie statische Elektrizität von Ihrem Körper (z. B. durch Berühren von geerdetem Metall), ehe Sie das Produkt berühren.
• Versuchen Sie nicht, das Produkt zu reparieren und demontieren Sie es auf keinen Fall. Eine Produkte verwenden eine vom Benutzer auszutauschende Batterie. Bitte befolgen Sie die Anweisungen im Benutzerhandbuch.
• Schütten Sie keine Flüssigkeiten auf Ihr Produkt und stecken Sie keine Fremdkörper in die Öffnungen Ihres Produkts.
• Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, in Bereichen mit hoher Feuchtigkeit oder Kondensation, es sei denn, das Produkt ist speziell für die Anwendung im Freien gedacht.
• Halten Sie Ihr Gerät von Heizkörpern und Quellen fern, die Wärme erzeugen.
• Trennen Sie das Gerät immer von der Steckdose, ehe Sie es reinigen, und verwenden Sie nur ein trockenes, fusselfreies Tuch.

ENTSORGUNG UND RECYCLING IHRES PRODUKTS

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt gemäß bestehender örtlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollte, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie es bitte zu einer von Ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.
