ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 530iP4 HUSQVARNA

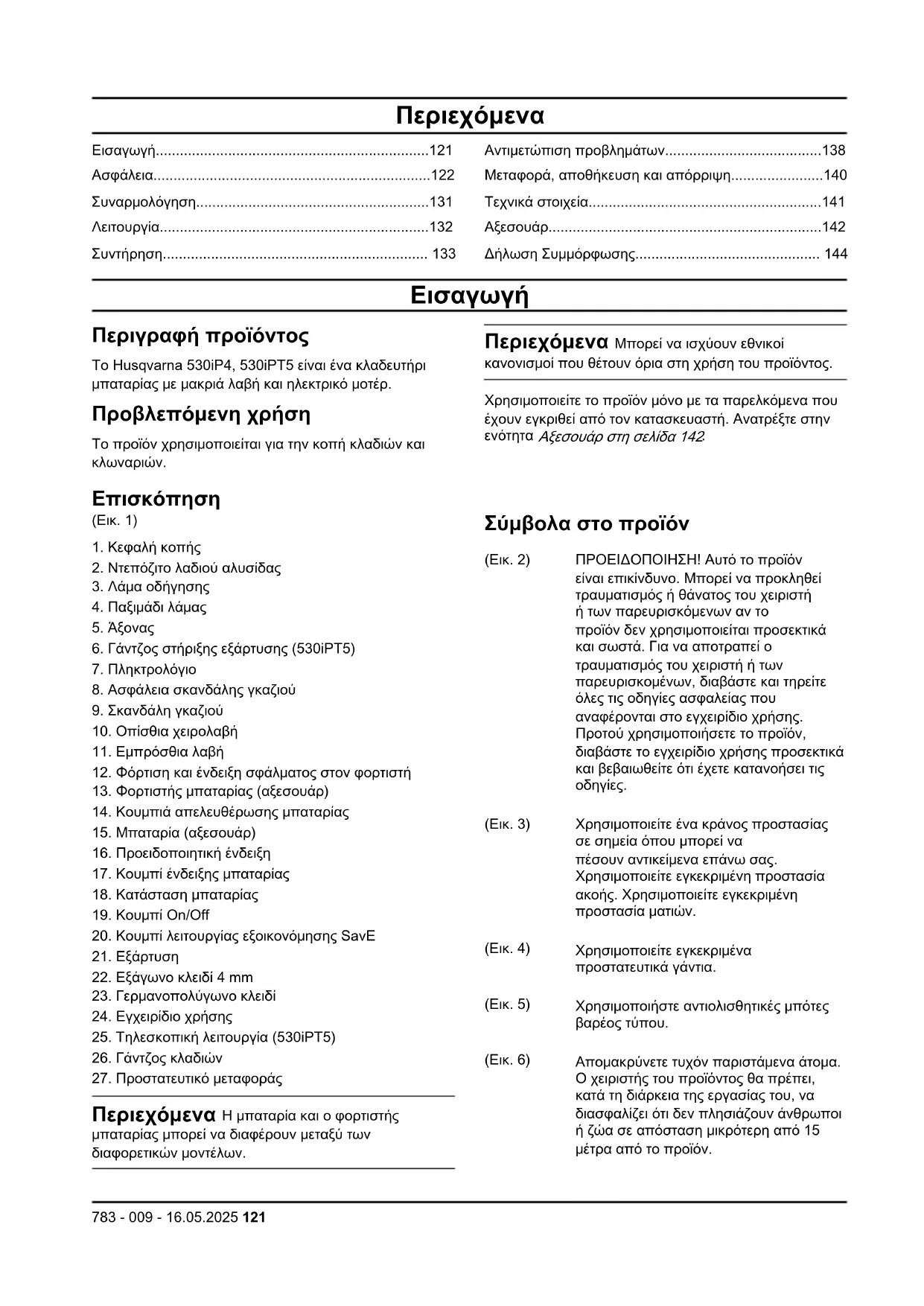

Περιγραφή προϊόντος Το Husqvarna 530iP4, 530iPT5 είναι ένα κλαδευτήρι μπαταρίας με μακριά λαβή και ηλεκτρικό μοτέρ. Προβλεπόμενη χρήση Το προϊόν χρησιμοποιείται για την κοπή κλαδιών και

Περιεχόμενα Μπορεί να ισχύουν εθνικοί κανονισμοί που θέτουν όρια στη χρήση του προϊόντος. Χρησιμοποιείτε το προϊόν μόνο με τα παρελκόμενα που έχουν εγκριθεί από τον κατασκευαστή. Ανατρέξτε στην

Αξεσουάρ στη σελίδα 142

2. Ντεπόζιτο λαδιού αλυσίδας

6. Γάντζος στήριξης εξάρτυσης (530iPT5)

8. Ασφάλεια σκανδάλης γκαζιού

10. Οπίσθια χειρολαβή

12. Φόρτιση και ένδειξη σφάλματος στον φορτιστή

13. Φορτιστής μπαταρίας (αξεσουάρ)

14. Κουμπιά απελευθέρωσης μπαταρίας

15. Μπαταρία (αξεσουάρ)

16. Προειδοποιητική ένδειξη

17. Κουμπί ένδειξης μπαταρίας

18. Κατάσταση μπαταρίας

20. Κουμπί λειτουργίας εξοικονόμησης SavE

22. Εξάγωνο κλειδί 4 mm

23. Γερμανοπολύγωνο κλειδί

24. Εγχειρίδιο χρήσης

25. Τηλεσκοπική λειτουργία (530iPT5)

27. Προστατευτικό μεταφοράς

Περιεχόμενα Η μπαταρία και ο φορτιστής μπαταρίας μπορεί να διαφέρουν μεταξύ των διαφορετικών μοντέλων. Σύμβολα στο προϊόν (Εικ. 2) ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το προϊόν είναι επικίνδυνο. Μπορεί να προκληθεί τραυματισμός ή θάνατος του χειριστή ή των παρευρισκόμενων αν το προϊόν δεν χρησιμοποιείται προσεκτικά και σωστά. Για να αποτραπεί ο τραυματισμός του χειριστή ή των παρευρισκομένων, διαβάστε και τηρείτε όλες τις οδηγίες ασφαλείας που αναφέρονται στο εγχειρίδιο χρήσης. Προτού χρησιμοποιήσετε το προϊόν, διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις

(Εικ. 3) Χρησιμοποιείτε ένα κράνος προστασίας σε σημεία όπου μπορεί να πέσουν αντικείμενα επάνω σας. Χρησιμοποιείτε εγκεκριμένη προστασία ακοής. Χρησιμοποιείτε εγκεκριμένη προστασία ματιών. (Εικ. 4) Χρησιμοποιείτε εγκεκριμένα προστατευτικά γάντια. (Εικ. 5) Χρησιμοποιήστε αντιολισθητικές μπότες βαρέος τύπου. (Εικ. 6) Απομακρύνετε τυχόν παριστάμενα άτομα. Ο χειριστής του προϊόντος θα πρέπει, κατά τη διάρκεια της εργασίας του, να διασφαλίζει ότι δεν πλησιάζουν άνθρωποι ή ζώα σε απόσταση μικρότερη από 15 μέτρα από το προϊόν.

783 - 009 - 16.05.2025 121(Εικ. 7)

Ένδειξη κατεύθυνσης αλυσίδας. (Εικ. 8) Προστασία από πιτσιλίσματα νερού. (Εικ. 9) Συνεχές ρεύμα. (Εικ. 10) Διατηρείτε όλα τα μέρη του σώματος σας μακριά από τις καυτές επιφάνειες. (Εικ. 11) Πλήρωση με λάδι αλυσίδας και ρύθμιση της παροχής λαδιού. (Εικ. 12) Κύκλος λειτουργίας της μονάδας κοπής, χρόνος λειτουργίας/χρόνος ρελαντί. (Εικ. 13) Μην απορρίπτετε το προϊόν ή τη συσκευασία μαζί με τα υπόλοιπα οικιακά απόβλητα. Το προϊόν και η συσκευασία πρέπει να παραδίδονται σε κατάλληλο σταθμό ανακύκλωσης για ανάκτηση του ηλεκτρικού και ηλεκτρονικού εξοπλισμού. (Ισχύει μόνο για την Ευρώπη) (Εικ. 14) Αποσυνδέστε την μπαταρία πριν από τη

(Εικ. 19) Αυτό το προϊόν δεν διαθέτει ηλεκτρική μόνωση. Εάν το προϊόν ακουμπήσει ή πλησιάσει σε ηλεκτρικές γραμμές υψηλής τάσης μπορεί να προκληθεί θάνατος ή σοβαρός τραυματισμός. Το ηλεκτρικό ρεύμα μπορεί να "μεταπηδήσει" από ένα σημείο σε ένα άλλο με τη δημιουργία ηλεκτρικού τόξου. Όσο υψηλότερη είναι η τάση, τόσο μεγαλύτερη είναι η απόσταση που μπο- ρεί να υπερπηδήσει το ηλεκτρικό ρεύμα. Το ηλεκτρικό ρεύμα μπορεί επίσης να περάσει μέσα από κλαδιά ή άλλα αντικείμενα, ειδικά εάν είναι βρεγμένα. Να διατηρείτε πάντα απόσταση τουλάχιστον 10 m ανάμεσα στο μηχάνημα και σε ηλεκτρικές γραμμές υψηλής τάσης ή/και αντικείμενα που ακουμπούν σε αυτές. Εάν πρέπει να εργαστείτε εντός αυτής της απόστασης ασφαλείας πρέπει πάντα να επικοινωνείτε με την αντίστοιχη επιχείριση ηλεκτρισμού για να βεβαιωθείτε ότι έχει απενεργοποιηθεί η τροφοδοσία προτού ξεκινήσετε την εργασία σας. yyyywwxxxx Η πινακίδα στοιχείων δείχνει τον αριθ- μό σειράς. Το yyyy είναι το έτος παρα- γωγής, το ww είναι η εβδομάδα παρα- γωγής και το xxxx είναι ο αλληλοδιά- δοχος αριθμός. (Εικ. 15) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για ορισμένες αγορές. Σύμβολα στην μπαταρία ή/και στο φορτιστή της μπαταρίας (Εικ. 20) Ανακυκλώστε αυτό το προϊόν σε κέντρο ανακύκλωσης ηλεκ- τρικού και ηλεκτρονικού εξοπλι- σμού. (Ισχύει μόνο για την Ευ-

(Εικ. 16) Μετασχηματιστής εξασφαλισμένης λειτουργίας σε περίπτωση βλάβης. (Εικ. 17) Χρησιμοποιείτε και φυλάσσετε το φορτιστή μπαταρίας μόνο σε εσωτερικούς χώρους. (Εικ. 18) Διπλή μόνωση.

Ορισμοί για την ασφάλεια Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν 122 783 - 009 - 16.05.2025τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη κατάσταση. Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις, τις οδηγίες, τις εικόνες και τις προδιαγραφές ασφαλείας που παρέχονται με αυτό το μηχάνημα. Η μη τήρηση όλων των οδηγιών που αναφέρονται παρακάτω μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Περιεχόμενα Ο όρος "μηχάνημα" που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε μηχάνημα που τροφοδοτείται από το δίκτυο ρεύματος (με καλώδιο) ή σε μηχάνημα που τροφοδοτείται ηλεκτρικά από μπαταρία (χωρίς καλώδιο). Ασφάλεια στον χώρο εργασίας

• Διατηρείτε τον χώρο εργασίας καθαρό και με καλό φωτισμό. Οι ακατάστατοι ή σκοτεινοί χώροι ενέχουν τον κίνδυνο ατυχημάτων.

• Μην χρησιμοποιείτε τα μηχανήματα σε εκρηκτικές ατμόσφαιρες, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης.Τα μηχανήματα δημιουργούν σπινθήρες, οι οποίοι μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων.

• Όταν χειρίζεστε ένα μηχάνημα, δεν πρέπει να βρίσκονται κοντά παιδιά ή άλλα παριστάμενα άτομα. Ενδέχεται να αποσπάσουν την προσοχή σας, με αποτέλεσμα να χάσετε τον έλεγχο. Ασφάλεια με το ηλεκτρικό ρεύμα

• Τα βύσματα του μηχανήματος πρέπει να ταιριάζουν στην πρίζα. Μην τροποποιείτε ποτέ το βύσμα. Μην χρησιμοποιείτε βύσματα προσαρμογέων με γειωμένα μηχανήματα. Η χρήση μη τροποποιημένων φις και συμβατών πριζών μειώνει τον κίνδυνο ηλεκτροπληξίας.

Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας, εάν το σώμα σας έρθει σε επαφή με γείωση.

• Μην εκθέτετε τα μηχανήματα σε συνθήκες βροχής ή υγρασίας. Σε περίπτωση εισχώρησης νερού στο μηχάνημα, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Μην προκαλείτε φθορά στο καλώδιο. Μην χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του μηχανήματος. Φυλάσσετε το καλώδιο μακριά από θερμότητα, λάδια, αιχμηρές άκρες ή κινούμενα εξαρτήματα. Εάν το καλώδιο καταστραφεί ή εμπλακεί, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε ένα μηχάνημα σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης που είναι κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

• Αν η χρήση ενός μηχανήματος σε χώρο με υγρασία είναι αναπόφευκτη, χρησιμοποιήστε μια παροχή ρεύματος με διάταξη προστασίας από ρεύματα διαρροής (RCD). Η χρήση μιας διάταξης RCD μειώνει τον κίνδυνο ηλεκτροπληξίας. Προσωπική ασφάλεια

• Να είστε σε εγρήγορση, να προσέχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα μηχάνημα. Μην χρησιμοποιείτε τα μηχανήματα όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας κατά τον χειρισμό των μηχανημάτων μπορεί να προκαλέσει σε σοβαρό τραυματισμό.

• Πρέπει να χρησιμοποιείτε προσωπικό εξοπλισμό προστασίας. Φοράτε πάντοτε προστατευτικά γυαλιά. Ο εξοπλισμός προστασίας, όπως προστατευτική μάσκα αναπνοής, αντιολισθητικά παπούτσια ασφαλείας, κράνος ή προστατευτικά ακοής σε κατάλληλες συνθήκες, μειώνει τον κίνδυνο τραυματισμών.

• Φροντίστε ώστε να μην είναι εφικτή η ακούσια εκκίνηση. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση απενεργοποίησης προτού συνδέσετε το μηχάνημα στην πηγή τροφοδοσίας ή/και στη συστοιχία μπαταριών και προτού πιάσετε ή μεταφέρετε το μηχάνημα. Η μεταφορά των μηχανημάτων, ενώ έχετε το χέρι σας στον διακόπτη, ή η σύνδεση ενεργοποιημένων μηχανημάτων σε πρίζα ενέχει κίνδυνο ατυχημάτων.

• Αφαιρέστε τυχόν κλειδιά ρύθμισης ή σύσφιξης, προτού ενεργοποιήσετε το μηχάνημα. Ένα κλειδί σύσφιξης ή ρύθμισης που παραμένει προσαρτημένο σε κινούμενο μέρος του μηχανήματος μπορεί να προκαλέσει τραυματισμό.

783 - 009 - 16.05.2025

123• Μην τεντώνεστε υπερβολικά. Να πατάτε καλά τα πόδια σας και να διατηρείτε την ισορροπία σας συνέχεια. Έτσι επιτυγχάνεται ο καλύτερος έλεγχος του μηχανήματος σε τυχόν απρόβλεπτες καταστάσεις.

• Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Φροντίστε τα μαλλιά και τα ρούχα σας να βρίσκονται σε απόσταση από τα κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά ενδέχεται να πιαστούν σε κινούμενα μέρη.

• Εάν παρέχονται διατάξεις για τη σύνδεση συστημάτων συλλογής και απομάκρυνσης σκόνης, βεβαιωθείτε ότι αυτές έχουν συνδεθεί και χρησιμοποιούνται σωστά. Χρησιμοποιείτε σύστημα συλλογής σκόνης για να μειώσετε τους κινδύνους που σχετίζονται με τη σκόνη.

• Ακόμη και αν χρησιμοποιείτε συχνά τα μηχανήματα και είστε εξοικειωμένοι με αυτά, μην επαναπαύεστε και μην παραβλέπετε τις αρχές ασφαλείας των μηχανημάτων. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει σοβαρό τραυματισμό σε κλάσμα του δευτερολέπτου. Χρήση και φροντίδα του μηχανήματος

• Μην ασκείτε δύναμη στο μηχάνημα. Χρησιμοποιείτε το σωστό μηχάνημα για την εφαρμογή σας. Το κατάλληλο μηχάνημα θα έχει καλύτερες επιδόσεις και θα προσφέρει μεγαλύτερη ασφάλεια στον βαθμό για τον οποίο έχει σχεδιαστεί.

• Μην χρησιμοποιείτε το μηχάνημα, εάν δεν μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί με τον διακόπτη. Ένα μηχάνημα που δεν μπορεί να ελεγχθεί από τον διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Αποσυνδέστε το βύσμα από την πηγή τροφοδοσίας ή/και αφαιρέστε την μπαταρία, αν είναι αποσπώμενη, από το μηχάνημα πριν από την πραγματοποίηση ρυθμίσεων, την αλλαγή αξεσουάρ ή την αποθήκευση μηχανημάτων. Αυτά τα μέτρα ασφαλείας αποκλείουν την ενεργοποίηση του ηλεκτρικού εργαλείου κατά λάθος.

• Φυλάσσετε τα μηχανήματα που βρίσκονται σε αδράνεια μακριά από παιδιά και απαγορεύστε τη χρήση των μηχανημάτων σε άτομα που δεν είναι εξοικειωμένα με αυτά ή με τις οδηγίες. Τα μηχανήματα είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

• Συντηρείτε τα μηχανήματα και τα αξεσουάρ. Ελέγξτε το μηχάνημα για τυχόν λανθασμένη ευθυγράμμιση ή κινούμενα εξαρτήματα που μαγκώνουν, σπασμένα εξαρτήματα ή άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του μηχανήματος. Σε περίπτωση ζημιάς, φροντίστε για την επισκευή του μηχανήματος προτού το χρησιμοποιήσετε. Πολλά ατυχήματα προκαλούνται από μηχανήματα που δεν συντηρούνται σωστά.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα μηχανήματα κοπής συντηρούνται σωστά, με αιχμηρές άκρες κοπής, είναι λιγότερο πιθανή η εμπλοκή τους και πιο εύκολος ο έλεγχός

• Χρησιμοποιείτε το μηχάνημα, τα αξεσουάρ και τις κεφαλές σύμφωνα με τις οδηγίες αυτές, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρέπει να εκτελεστεί. Η χρήση του μηχανήματος για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται μπορεί να προκαλέσει επικίνδυνες καταστάσεις.

• Διατηρήστε τις χειρολαβές και τις επιφάνειες κρατήματος στεγνές και καθαρές, χωρίς λάδια και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβών δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις. Χρήση και φροντίδα του μηχανήματος

• Να επαναφορτίζετε μόνο με το φορτιστή που ορίζεται από τον κατασκευαστή. Ένας φορτιστής κατάλληλος για έναν τύπο συστοιχίας μπαταριών μπορεί να δημιουργήσει κίνδυνο φωτιάς κατά τη χρήση με άλλη συστοιχία μπαταριών.

• Χρησιμοποιείτε μηχανήματα μόνο με τις προδιαγραφόμενες μπαταρίες. Η χρήση οποιασδήποτε άλλης μπαταρίας μπορεί να προκαλέσει κίνδυνο τραυματισμού και πυρκαγιάς.

• Όταν η μπαταρία δεν χρησιμοποιείται, πρέπει να την φυλάσσετε μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα, που μπορεί να προκαλέσουν ένωση των πόλων. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μεταξύ τους μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά.

• Σε περίπτωση ακατάλληλου χειρισμού, μπορεί να εκτιναχθεί υγρό από την μπαταρία. Αποφεύγετε κάθε επαφή. Σε περίπτωση τυχαίας επαφής, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, ζητήστε επίσης ιατρική βοήθεια. Η εκτόξευση υγρού από την μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

• Μην χρησιμοποιείτε μπαταρίες ή μηχανήματα που έχουν υποστεί ζημιά ή τροποποιήσεις. Οι μπαταρίες που έχουν υποστεί ζημιά ή τροποποίηση μπορεί να παρουσιάσουν απρόβλεπτη συμπεριφορά με αποτέλεσμα να προκληθεί κίνδυνος πυρκαγιάς, έκρηξης ή τραυματισμού.

• Μην εκθέτετε τις μπαταρίες ή τα μηχανήματα σε φωτιά ή υπερβολικά υψηλή θερμοκρασία. Η έκθεση σε φωτιά ή θερμοκρασίες πάνω από 130 °C/265 °F μπορεί να προκαλέσει έκρηξη.

• Ακολουθείτε όλες τις οδηγίες φόρτισης και μην φορτίζετε την μπαταρία ή τα εργαλεία εκτός του εύρους θερμοκρασιών που προδιαγράφεται στις οδηγίες. Η φόρτιση με λανθασμένο τρόπο ή σε θερμοκρασίες εκτός του προδιαγραφόμενου εύρους μπορεί να προκαλέσει ζημιά στην μπαταρία και αυξάνει τον κίνδυνο πυρκαγιάς.

• Αναθέστε το σέρβις του μηχανήματός σας σε εξειδικευμένο επισκευαστή. Αυτός επιτρέπεται να χρησιμοποιεί μόνο πανομοιότυπα ανταλλακτικά. Με τον τρόπο αυτόν εξασφαλίζεται η ασφάλεια του μηχανήματος.

• Μην εκτελείτε εργασίες σέρβις σε κατεστραμμένες μπαταρίες. Οι εργασίες σέρβις σε μπαταρίες θα πρέπει να εκτελούνται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένα καταστήματα

Προειδοποιήσεις ασφαλείας για το κλαδευτήρι με μακριά λαβή:

• Κρατήστε όλα τα μέρη του σώματος μακριά από την αλυσίδα πριονιού ή τον δίσκο κοπής, όταν το κλαδευτήρι με μακριά λαβή λειτουργεί. Προτού εκκινήσετε το κλαδευτήρι με μακριά λαβή, βεβαιωθείτε ότι η αλυσίδα πριονιού ή ο δίσκος κοπής δεν έρχεται σε επαφή με οτιδήποτε. Μια στιγμή απροσεξίας κατά τον χειρισμό του κλαδευτηριού με μακριά λαβή μπορεί να οδηγήσει σε τραυματισμό του εαυτού σας ή άλλων

• Χρησιμοποιείτε πάντα και τα δύο χέρια για τον χειρισμό του κλαδευτηριού με μακριά λαβή. Κρατάτε το κλαδευτήρι με μακριά λαβή και με τα δύο χέρια για να αποφύγετε την απώλεια ελέγχου.

• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, μην χρησιμοποιείτε ποτέ το κλαδευτήρι με μακριά λαβή κοντά σε γραμμές παροχής ηλεκτρικού ρεύματος. Η επαφή του μηχανήματος με γραμμές παροχής ηλεκτρικού ρεύματος ή η χρήση του κοντά σε αυτές, μπορεί να προκαλέσει σοβαρό τραυματισμό ή ηλεκτροπληξία που οδηγούν

• Πρέπει να πιάνετε το κλαδευτήρι με μακριά λαβή μόνο από τις μονωμένες επιφάνειες λαβής, καθώς η αλυσίδα πριονιού ή ο δίσκος κοπής μπορεί να έρθει σε επαφή με κρυφά καλώδια. Αν οι αλυσίδες πριονιού ή οι δίσκοι κοπής έρθουν σε επαφή με ένα καλώδιο υπό τάση, αυτό μπορεί να θέσει τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου υπό τάση και να προκληθεί ηλεκτροπληξία στον χειριστή.

• Φοράτε προστατευτικά γυαλιά και προστατευτικά ακοής. Συνιστάται η χρήση πρόσθετου εξοπλισμού προστασίας για τα χέρια και αντιολισθητικά παπούτσια. Ο επαρκής εξοπλισμός προστασίας θα μειώσει τον κίνδυνο τραυματισμού.

• Χρησιμοποιείτε πάντα μέσα προστασίας της κεφαλής για τον χειρισμό του κλαδευτηριού με μακριά λαβή επάνω από το κεφάλι σας. Τα υπολείμματα που πέφτουν μπορεί να οδηγήσουν σε σοβαρό προσωπικό τραυματισμό.

• Να πατάτε πάντα σωστά και να χρησιμοποιείτε το κλαδευτήρι με μακριά λαβή μόνο όταν στέκεστε στο έδαφος. Οι ολισθηρές ή ασταθείς επιφάνειες μπορεί να προκαλέσουν απώλεια ισορροπίας ή ελέγχου του μηχανήματος.

• Μην χειρίζεστε το κλαδευτήρι με μακριά λαβή ενώ είστε ανεβασμένοι σε δέντρα, σκάλες ή οποιαδήποτε ασταθή στηρίγματα. Η λειτουργία ενός κλαδευτηριού με μακριά λαβή με αυτόν τον τρόπο μπορεί να οδηγήσει σε απώλεια ισορροπίας, απώλεια ελέγχου και τραυματισμό.

• Κρατήστε όλα τα καλώδια ρεύματος και τα καλώδια μακριά από την περιοχή κοπής. Τα καλώδια ρεύματος ή τα καλώδια μπορεί να είναι κρυμμένα σε δέντρα και να κοπούν κατά λάθος από την αλυσίδα πριονιού ή τον δίσκο κοπής.

• Μην χρησιμοποιείτε το κλαδευτήρι με μακριά λαβή σε κακές καιρικές συνθήκες, ιδιαίτερα όταν υπάρχει κίνδυνος κεραυνού. Έτσι μειώνεται ο κίνδυνος να σας χτυπήσει κεραυνός.

• Όταν κόβετε κλαδιά που βρίσκονται υπό μηχανική τάση, πρέπει να είστε σε εγρήγορση για ενδεχόμενα τινάγματα επαναφοράς. Όταν απελευθερώνεται η μηχανική τάση που ασκείται στις ίνες του ξύλου, το κλαδί μπορεί να χτυπήσει τον χειριστή ή/και να θέσει το κλαδευτήρι με μακριά λαβή εκτός ελέγχου.

• Επιδείξτε μεγάλη προσοχή κατά την κοπή βεργών και δενδρυλλίων. Το λεπτό υλικό μπορεί να παγιδευτεί στην αλυσίδα πριονιού ή στον δίσκο κοπής και να εκτοξευτεί προς το μέρος σας ή να σας θέσει εκτός ισορροπίας.

• Όταν μεταφέρετε το κλαδευτήρι με μακριά λαβή με το μηχάνημα απενεργοποιημένο, προσέξτε να μην χρησιμοποιήσετε κανέναν διακόπτη λειτουργίας και να μην απομακρύνετε την αλυσίδα πριονιού ή τον δίσκο κοπής από το σώμα σας. Η σωστή μεταφορά του κλαδευτηριού με μακριά λαβή μειώνει την πιθανότητα τυχαίας επαφής με την αλυσίδα πριονιού ή τον δίσκο κοπής.

• Κατά τη μεταφορά ή την αποθήκευση του κλαδευτηριού με μακριά λαβή, να τοποθετείτε πάντα το κάλυμμα της λάμας οδήγησης ή του δίσκου κοπής. Ο σωστός χειρισμός του κλαδευτηριού με μακριά λαβή μειώνει την πιθανότητα τυχαίας επαφής με την κινούμενη αλυσίδα πριονιού ή τον κινούμενο δίσκο κοπής.

• Όταν απομακρύνετε υλικά που μπλοκάρουν τη λειτουργία, κατά τη φύλαξη ή όταν συντηρείτε το κλαδευτήρι με μακριά λαβή, διασφαλίζετε ότι ο διακόπτης βρίσκεται στη θέση απενεργοποίησης και ότι όλες οι μπαταρίες έχουν αφαιρεθεί. Η μη αναμενόμενη ενεργοποίηση του μηχανήματος όταν απομακρύνετε υλικά που μπλοκάρουν τη λειτουργία του ή όταν το συντηρείτε μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Κόβετε μόνο ξύλο. Μην χρησιμοποιείτε το κλαδευτήρι με μακριά λαβή για σκοπούς για τους οποίους δεν προορίζεται. Για παράδειγμα: Μην χρησιμοποιείτε το κλαδευτήρι με μακριά λαβή για την κοπή πλαστικού, μετάλλου, τοιχοποιίας ή μη ξύλινων οικοδομικών υλικών. Η χρήση του κλαδευτηριού με μακριά λαβή για εργασίες

783 - 009 - 16.05.2025

125διαφορετικές από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Αιτίες και πρόληψη κλωτσήματος από το

Μπορεί να προκύψει κλώτσημα (τίναγμα) όταν η μύτη ή το άκρο της λάμας οδήγησης ακουμπήσει σε ένα αντικείμενο ή όταν το ξύλο διπλώσει και παγιδεύσει την αλυσίδα πριονιού στο σημείο κοπής. Σε μερικές περιπτώσεις, η επαφή του άκρου μπορεί να προκαλέσει απότομη αντίστροφη αντίδραση, τινάζοντας τη λάμα οδήγησης προς τα επάνω και προς τα πίσω προς το χειριστή. Εάν η αλυσίδα πριονιού παγιδευτεί στο πάνω μέρος της λάμας οδήγησης μπορεί να σπρώξει απότομα τη λάμα οδήγησης προς τον χειριστή. Κάθε μία από αυτές τις αντιδράσεις μπορεί να προκαλέσει απώλεια ελέγχου του αλυσοπρίονου και να οδηγήσει σε σοβαρό τραυματισμό. Μην βασίζεστε αποκλειστικά στις ενσωματωμένες συσκευές ασφαλείας του πριονιού. Ως χρήστης αλυσοπρίονου, θα πρέπει να λαμβάνετε πολλά μέτρα για να προλαμβάνετε τα ατυχήματα ή τους τραυματισμούς όταν εκτελείτε εργασίες κοπής. Το κλώτσημα (τίναγμα) είναι το αποτέλεσμα της κακής χρήσης του αλυσοπρίονου ή/και των εσφαλμένων διαδικασιών ή συνθηκών λειτουργίας, ενώ μπορεί να αποφευχθεί με τις κατάλληλες προφυλάξεις που αναφέρονται παρακάτω:

• Διατηρήστε σταθερή λαβή, με τους αντίχειρες και τα δάκτυλα να περιβάλουν τις χειρολαβές του αλυσοπρίονου, κρατώντας και τα δύο χέρια στο πριόνι και με το σώμα και το χέρι σας σε στάση που επιτρέπει την αντίσταση στις δυνάμεις κλωτσήματος (τινάγματα). Οι δυνάμεις κλωτσήματος (τινάγματα) μπορούν να ελεγχθούν από το χειριστή, εφόσον λαμβάνονται κατάλληλες προφυλάξεις. Μην αφήνετε το αλυσοπρίονο.

• Μην τεντώνεστε υπερβολικά και μην κόβετε σε ύψος πάνω από τον ώμο σας. Αυτό εμποδίζει την ακούσια επαφή του άκρου και παρέχει καλύτερο έλεγχο του αλυσοπρίονου σε απρόβλεπτες καταστάσεις.

• Να χρησιμοποιείτε μόνο ανταλλακτικές λάμες οδήγησης και αλυσίδες πριονιού που προδιαγράφονται από τον κατασκευαστή. Οι λανθασμένες ανταλλακτικές λάμες οδήγησης και αλυσίδες πριονιού μπορεί να προκαλέσουν θραύση της αλυσίδας ή/και κλώτσημα (τίναγμα).

• Ακολουθήστε τις οδηγίες ακονίσματος και συντήρησης του κατασκευαστή για την αλυσίδα πριονιού. Αν μειωθεί το ύψος του διαμετρήματος βάθους κοπής, μπορεί να προκύψει αυξημένο

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ. Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Αφαιρέστε την μπαταρία για να αποτρέψετε ακούσια εκκίνηση του προϊόντος.

• Αυτό το προϊόν είναι ένα επικίνδυνο εργαλείο εάν δεν είστε προσεκτικοί ή δεν το χρησιμοποιείτε σωστά. Αυτό το προϊόν μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων.

• Μην χρησιμοποιείτε το προϊόν εάν τροποποιηθεί από τις αρχικές του προδιαγραφές. Μην αλλάξετε ένα εξάρτημα του προϊόντος χωρίς έγκριση από τον κατασκευαστή. Χρησιμοποιήστε μόνο εξαρτήματα που έχουν εγκριθεί από τον κατασκευαστή. Λόγω της εσφαλμένης συντήρησης μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Ελέγξτε το προϊόν προτού το χρησιμοποιήσετε. Ανατρέξτε στην ενότητα, Έλεγχος πριν από τη λειτουργία στη σελίδα 132

συντήρησης στη σελίδα 133 . Μην χρησιμοποιείτε το προϊόν εάν έχει υποστεί ζημιά ή δεν λειτουργεί σωστά. Πραγματοποιείτε όλους τους ελέγχους ασφαλείας και τηρείτε τις οδηγίες συντήρησης και σέρβις που αναφέρονται στο παρόν εγχειρίδιο.

• Τα παιδιά πρέπει να εποπτεύονται ώστε να διασφαλιστεί ότι δεν παίζουν με το προϊόν. Μην επιτρέπετε ποτέ σε παιδιά ή άλλα μη εκπαιδευμένα σχετικά με τη χρήση του προϊόντος ή της μπαταρίας άτομα να χρησιμοποιούν το μηχάνημα ή/και την μπαταρία ή να πραγματοποιούν εργασίες συντήρησης σε αυτό. Η τοπική νομοθεσία πιθανώς να ορίζει την κατάλληλη ηλικία του χρήστη.

• Φυλάξτε το προϊόν σε κλειδωμένο χώρο για να αποτρέψετε την πρόσβαση σε παιδιά ή μη εγκεκριμένα άτομα.

• Αποθηκεύστε το προϊόν μακριά από παιδιά.

• Δεν επιτρέπονται, σε καμία περίπτωση, τροποποιήσεις στη σχεδίαση του προϊόντος χωρίς την έγκριση του κατασκευαστή. Πρέπει πάντα να χρησιμοποιείτε γνήσια αξεσουάρ. Η μη εξουσιοδοτημένη εκτέλεση τροποποιήσεων ή/και η χρήση μη γνήσιων αξεσουάρ μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό ή θάνατο του χειριστή και άλλων ατόμων. Περιεχόμενα Η χρήση μπορεί να ρυθμίζεται από εθνικούς ή τοπικούς κανονισμούς. Οι εκάστοτε κανονισμοί πρέπει να τηρούνται. Οδηγίες ασφαλείας για τη λειτουργία ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, φροντίστε να διαβάσετε και να τηρείτε τις παρακάτω προειδοποιητικές οδηγίες.

• Βεβαιωθείτε ότι δεν υπάρχουν άτομα ή ζώα σε απόσταση μικρότερη από 15 m / 50 ft κατά τη διάρκεια της εργασίας. Όταν εργάζονται πολλοί χειριστές στην ίδια περιοχή, η απόσταση ασφαλείας πρέπει να είναι τουλάχιστον 15 m. Διαφορετικά, υπάρχει κίνδυνος σοβαρού τραυματισμού. Εάν

783 - 009 - 16.05.2025πλησιάσει κάποιος, απενεργοποιήστε αμέσως το

προϊόν. Μην περιστρέφετε ποτέ το προϊόν προς καμία κατεύθυνση, εάν δεν ελέγξετε πρώτα πίσω σας για να βεβαιωθείτε ότι δεν υπάρχει κανείς εντός της ζώνης ασφαλείας.

• Η εργασία με άσχημες καιρικές συνθήκες είναι κουραστική και συχνά επιφέρει πρόσθετο κίνδυνο. Λόγω του πρόσθετου κινδύνου, δεν συνιστάται η χρήση του προϊόντος σε πολύ δυσμενείς καιρικές συνθήκες, π.χ. σε πυκνή ομίχλη, δυνατή βροχή, ισχυρούς ανέμους, έντονο κρύο, όταν υπάρχει κίνδυνος κεραυνόπτωσης κ.λπ.

• Μην επιτρέπετε σε παιδιά να χρησιμοποιούν το προϊόν ή να βρίσκονται κοντά σε αυτό. Δεδομένου ότι η εκκίνηση του μηχανήματος γίνεται εύκολα, τα παιδιά μπορούν να το θέσουν σε λειτουργία εάν δεν βρίσκονται υπό συνεχή επιτήρηση. Αυτό μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Αποσυνδέετε πάντα την μπαταρία όταν το μηχάνημα δεν βρίσκεται υπό στενή επιτήρηση.

• Βεβαιωθείτε ότι άτομα, ζώα ή άλλοι παράγοντες δεν μπορούν να επηρεάσουν τον έλεγχο του προϊόντος και ότι δεν έρχονται σε επαφή με το εξάρτημα κοπής ή με αντικείμενα που εκσφενδονίζονται από το εξάρτημα κοπής.

• Να επιδεικνύετε ιδιαίτερη προσοχή για τυχόν προειδοποιητικά σήματα ή κραυγές όταν φοράτε τα προστατευτικά ακοής. Βγάζετε πάντα τα προστατευτικά ακοής μόλις σταματήσει το προϊόν.

• Η υπερέκθεση σε κραδασμούς μπορεί να προκαλέσει βλάβη στο κυκλοφορικό ή νευρικό σύστημα σε άτομα με βεβαρημένο κυκλοφορικό. Αν αισθανθείτε συμπτώματα υπερέκθεσης σε κραδασμούς, επικοινωνήστε με τον γιατρό σας. Παραδείγματα τέτοιων συμπτωμάτων είναι το μούδιασμα, η απώλεια αίσθησης, οι σουβλιές, ο πόνος, η μυϊκή ατονία και η αλλαγή στο χρώμα ή την κατάσταση του δέρματος. Τα συμπτώματα αυτά συνήθως εμφανίζονται στα δάχτυλα, τις παλάμες ή τους καρπούς.

• Μην χρησιμοποιείτε ποτέ εξαρτήματα κοπής χωρίς εγκεκριμένο προστατευτικό. Εάν τοποθετηθεί λανθασμένο ή ελαττωματικό προστατευτικό, μπορεί να προκληθεί σοβαρός τραυματισμός.

• Προτού εκτελέσετε οποιαδήποτε εργασία στο προϊόν, πρέπει πάντα να το απενεργοποιείτε, να αφαιρείτε την μπαταρία και να βεβαιώνεστε ότι ο εξοπλισμός κοπής έχει σταματήσει εντελώς. Εάν δεν ακολουθήσετε τις οδηγίες ακονίσματος, αυξάνεται σημαντικά ο κίνδυνος κλωτσήματος.

• Εάν προκύψει μια κατάσταση όπου δεν είστε σίγουροι για το πώς πρέπει να προχωρήσετε, θα πρέπει να ζητήσετε τη συμβουλή ειδικού. Επικοινωνήστε με τον αντιπρόσωπο ή το συνεργείο σας. Αποφεύγετε τις καταστάσεις χρήσης, τις οποίες θεωρείτε πέραν των δυνατοτήτων σας.

• Αποφεύγετε τις καταστάσεις χρήσης, τις οποίες θεωρείτε πέραν των δυνατοτήτων σας.

• Μην χρησιμοποιείτε ποτέ αυτό το προϊόν εάν είστε κουρασμένοι, υπό την επήρεια αλκοόλ ή ναρκωτικών, φαρμακευτικής αγωγής ή άλλων ουσιών που μπορεί να επηρεάσουν την όραση, την εγρήγορση, τον συντονισμό ή την κρίση σας.

• Εάν το άκρο της λάμας οδήγησης έρθει σε επαφή με κάποιο σταθερό αντικείμενο, το προϊόν μπορεί να εκσφενδονιστεί απότομα προς το πλάι. Αυτό ονομάζεται κλώτσημα (τίναγμα). Το κλώτσημα μπορεί να είναι τόσο βίαιο, ώστε να προκαλέσει εκτόξευση του προϊόντος/του χειριστή προς οποιαδήποτε κατεύθυνση και απώλεια ελέγχου του προϊόντος. Αποφύγετε την κοπή με την άκρη της

• Μην χρησιμοποιείτε το προϊόν παρά μόνο όταν έχετε τη δυνατότητα να καλέσετε βοήθεια σε περίπτωση ατυχήματος.

• Φροντίστε να διατηρείτε μια καλή ισορροπία και σταθερό πάτημα. Βεβαιωθείτε ότι μπορείτε να μετακινηθείτε και να σταθείτε όρθιοι με ασφάλεια. Ελέγξτε την περιοχή γύρω σας για πιθανά εμπόδια (ρίζες, βράχια, κλαδιά, χαντάκια κ.λπ.) για την περίπτωση που χρειαστεί να μετακινηθείτε ξαφνικά. Να είστε ιδιαίτερα προσεκτικοί όταν εργάζεστε σε έδαφος με κλίση.

• Να επιθεωρείτε πάντα τον χώρο εργασίας. Να απομακρύνετε όλα τα ελεύθερα αντικείμενα, όπως πέτρες, σπασμένα γυαλιά, καρφιά, ατσάλινα σύρματα, σχοινιά κ.λπ. που μπορούν να εκσφενδονιστούν ή να τυλιχτούν γύρω από το εξάρτημα κοπής.

• Πρέπει να είστε ιδιαίτερα προσεκτικοί όταν κόβετε ένα δέντρο που βρίσκεται υπό μηχανική τάση. Ένα δέντρο που βρίσκεται υπό μηχανική τάση μπορεί να επανέλθει απότομα στην κανονική του θέση πριν ή μετά την κοπή του. Εάν τοποθετήσετε το σώμα σας λανθασμένα ή εκτελέσετε την κοπή σε λάθος σημείο, το δέντρο μπορεί να χτυπήσει εσάς ή το προϊόν, με αποτέλεσμα να χάσετε τον έλεγχο. Και στις δύο περιπτώσεις μπορεί να προκληθεί σοβαρός προσωπικός τραυματισμός.

• Χρησιμοποιήστε την εξάρτυση για να στηρίξετε το βάρος του προϊόντος και να διευκολύνετε το χειρισμό

• Να κρατάτε πάντα το προϊόν και με τα δύο χέρια. (Εικ. 21)

• Απενεργοποιήστε το προϊόν προτού μετακινηθείτε σε άλλη περιοχή. Τοποθετήστε το προστατευτικό μεταφοράς προτού μεταφέρετε ή μετακινήσετε το προϊόν σε οποιαδήποτε απόσταση.

• Μην αφήνετε ποτέ το προϊόν κάτω όταν βρίσκεται σε λειτουργία, παρά μόνο αν μπορείτε να το παρακολουθείτε ανεμπόδιστα.

• Εάν το προϊόν χρησιμοποιείται σε θερμοκρασίες κάτω από -10 °C, τόσο το ίδιο το προϊόν όσο και η μπαταρία πρέπει να αποθηκεύονται σε θερμαινόμενο χώρο για τουλάχιστον 24 ώρες πριν από την έναρξη της εργασίας.

• Μην στέκεστε ποτέ ακριβώς κάτω από ένα κλαδί που κόβετε. Αυτό μπορεί να προκαλέσει σοβαρό ή ακόμη και θανατηφόρο τραυματισμό.

783 - 009 - 16.05.2025

127• Τηρείτε τους ισχύοντες κανονισμούς ασφαλείας για εργασίες κοντά σε εναέριες γραμμές ρεύματος.

• Αυτό το προϊόν δεν διαθέτει ηλεκτρική μόνωση. Εάν το προϊόν ακουμπήσει ή πλησιάσει σε ηλεκτρικές γραμμές υψηλής τάσης μπορεί να προκληθεί θάνατος ή σοβαρός τραυματισμός. Το ηλεκτρικό ρεύμα μπορεί να "μεταπηδήσει" από ένα σημείο σε ένα άλλο με τη δημιουργία ηλεκτρικού τόξου. Όσο υψηλότερη είναι η τάση, τόσο μεγαλύτερη είναι η απόσταση που μπορεί να υπερπηδήσει το ηλεκτρικό ρεύμα. Το ηλεκτρικό ρεύμα μπορεί επίσης να περάσει μέσα από κλαδιά ή άλλα αντικείμενα, ειδικά εάν είναι βρεγμένα. Πρέπει να διατηρείτε πάντα το προϊόν σε απόσταση τουλάχιστον 10 m/33 ft από τις ηλεκτρικές γραμμές υψηλής τάσης ή/και οποιαδήποτε αντικείμενα που ακουμπούν σε αυτές. Εάν πρέπει να εργαστείτε εντός αυτής της απόστασης ασφαλείας πρέπει πάντα να επικοινωνείτε με την αντίστοιχη επιχείριση ηλεκτρισμού για να βεβαιωθείτε ότι έχει απενεργοποιηθεί η τροφοδοσία προτού ξεκινήσετε την εργασία σας.

• Τα ελαττωματικά αξεσουάρ κοπής μπορεί να αυξήσουν τον κίνδυνο ατυχημάτων. Εξοπλισμός ατομικής προστασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Όταν χρησιμοποιείτε το προϊόν, να φοράτε πάντα εγκεκριμένο εξοπλισμό ατομικής προστασίας. Ο εξοπλισμός ατομικής προστασίας δεν μπορεί να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε τον σωστό εξοπλισμό.

• Να χρησιμοποιείτε κράνος προστασίας στις περιπτώσεις όπου υπάρχει κίνδυνος πτώσης αντικειμένων.

• Η μακροχρόνια έκθεση στον θόρυβο μπορεί να προκαλέσει βλάβη στην ακοή. Κατά κανόνα, τα προϊόντα που λειτουργούν με μπαταρία είναι σχετικά αθόρυβα αλλά μπορεί να προκληθεί βλάβη από τον συνδυασμό επιπέδου θορύβου και μακροχρόνιας χρήσης. Η Husqvarna συνιστά οι χειριστές να χρησιμοποιούν προστατευτικά ακοής όταν χειρίζονται προϊόντα για συνεχές διάστημα της ημέρας. Οι χρήστες που χρησιμοποιούν το προϊόν σε συνεχή και τακτική βάση πρέπει να ελέγχουν τακτικά την ακοή τους. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

προστατευτικά ακοής περιορίζουν τη δυνατότητα να ακούτε ήχους και προειδοποιητικά σήματα.

• Χρησιμοποιείτε εγκεκριμένη προστασία ματιών. Εάν χρησιμοποιείτε προστατευτικό γείσο, πρέπει επίσης να χρησιμοποιείτε πάντα εγκεκριμένα γυαλιά προστασίας. Τα εγκεκριμένα προστατευτικά γυαλιά πρέπει να συμμορφώνονται με το πρότυπο ANSI Z87.1 στις Η.Π.Α. ή το πρότυπο EN 166 στις χώρες

• Χρησιμοποιήστε προστατευτικό γείσο για την προστασία του προσώπου. Το προστατευτικό γείσο δεν επαρκεί για την προστασία των ματιών. (Εικ. 22)

• Όταν χρειάζεται, να χρησιμοποιείτε γάντια, για παράδειγμα κατά την τοποθέτηση, την επιθεώρηση ή τον καθαρισμό του εξοπλισμού κοπής.

• Να χρησιμοποιείτε ανθεκτικές, αντιολισθητικές μπότες ή παπούτσια.

• Να φοράτε ρούχα από ανθεκτικό ύφασμα. Να φοράτε πάντα ανθεκτικό μακρύ παντελόνι και μακριά μανίκια. Να μην φοράτε φαρδιά ρούχα που μπορεί να πιαστούν σε κλωνάρια και κλαδιά. Να μην φοράτε κοσμήματα, κοντά παντελόνια, σανδάλια και να μην είστε ξυπόλυτοι. Να δένετε τα μαλλιά σας με ασφάλεια πάνω από το ύψος των ώμων. (Εικ. 23)

• Να φροντίζετε να υπάρχει εξοπλισμός πρώτων βοηθειών σε κοντινή απόσταση. (Εικ. 24) Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε το προϊόν με συσκευές ασφαλείας που έχουν υποστεί ζημιά ή δεν λειτουργούν σωστά.

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Ανατρέξτε στην ενότητα

συντήρησης στη σελίδα 133

• Εάν οι συσκευές ασφαλείας έχουν υποστεί ζημιά ή δεν λειτουργούν σωστά, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna. Για να ελέγξετε το πληκτρολόγιο

1. Πατήστε το κουμπί On/Off (A). (Εικ. 25)

a) Το προϊόν είναι ενεργοποιημένο όταν η λυχνία LED (B) είναι αναμμένη. b) Το προϊόν είναι απενεργοποιημένο όταν η λυχνία LED (B) είναι σβηστή.

2. Αν η προειδοποιητική ένδειξη (C) είναι αναμμένη ή

αναβοσβήνει. Ανατρέξτε στην ενότητα Πληκτρολόγιο στη σελίδα 138

Έλεγχος της ασφάλειας της σκανδάλης γκαζιού Η ασφάλεια της σκανδάλης γκαζιού είναι έτσι σχεδιασμένη ώστε να αποτρέπει την τυχαία λειτουργία. Όταν πιέζετε την ασφάλεια της σκανδάλης γκαζιού προς τα εμπρός (A) και, στη συνέχεια, πιέζετε την ασφάλεια της σκανδάλης γκαζιού πάνω στη λαβή (Β), η σκανδάλη

783 - 009 - 16.05.2025γκαζιού (C) απελευθερώνεται. Όταν απελευθερώνετε

τη λαβή, η σκανδάλη γκαζιού και η ασφάλεια της σκανδάλης γκαζιού μετακινούνται προς τα πίσω στην αρχική τους θέση. Αυτή η κίνηση εκτελείται από τρία ανεξάρτητα ελατήρια. (Εικ. 26)

1. Βεβαιωθείτε ότι η σκανδάλη γκαζιού είναι

ασφαλισμένη, όταν η ασφάλεια βρίσκεται στην αρχική της θέση. (Εικ. 27)

2. Πιέστε την ασφάλεια της σκανδάλης γκαζιού προς

τα εμπρός (Α) και προς τα κάτω. Κρατήστε την ασφάλεια της σκανδάλης γκαζιού πάνω στη λαβή (B) και βεβαιωθείτε ότι επιστρέφει στην αρχική της θέση όταν την αφήνετε. (Εικ. 28)

3. Βεβαιωθείτε ότι η σκανδάλη γκαζιού και η ασφάλεια

της σκανδάλης γκαζιού κινούνται ελεύθερα και ότι το ελατήριο επαναφοράς λειτουργεί κανονικά. (Εικ. 29)

4. Πατήστε το κουμπί On/Off, ανατρέξτε στην ενότητα

Εκκίνηση του προϊόντος στη σελίδα 132

5. Πιέστε τέρμα τη σκανδάλη γκαζιού για μέγιστη

6. Αφήστε τη σκανδάλη γκαζιού και βεβαιωθείτε ότι

το παρελκόμενο κοπής σταματά και παραμένει ακινητοποιημένο. Προστατευτικό εξαρτήματος κοπής Το προστατευτικό παρελκομένου κοπής εμποδίζει την εκτίναξη σκόρπιων αντικειμένων προς την κατεύθυνση του χειριστή. Εξετάστε το προστατευτικό παρελκομένου κοπής για ζημιά και αντικαταστήστε το, εάν έχει υποστεί ζημιά. Χρησιμοποιήστε μόνο το εγκεκριμένο προστατευτικό για το παρελκόμενο κοπής. Οδηγίες ασφαλείας για τον εξοπλισμό κοπής ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιείτε μόνο τους εγκεκριμένους συνδυασμούς λάμας οδήγησης/αλυσίδας πριονιού και εξοπλισμού ακονίσματος. Για οδηγίες, ανατρέξτε στην ενότητα Αξεσουάρ στη σελίδα 142

• Όταν χρησιμοποιείτε ή εκτελείτε εργασίες συντήρησης στην αλυσίδα του πριονιού, πρέπει να φοράτε προστατευτικά γάντια. Μια αλυσίδα πριονιού που δεν κινείται μπορεί επίσης να προκαλέσει τραυματισμούς.

• Διατηρείτε τα κοπτικά δόντια σωστά ακονισμένα. Φροντίστε να ακολουθείτε τις οδηγίες και να χρησιμοποιείτε τον συνιστώμενο οδηγό ακονίσματος. Μια αλυσίδα πριονιού που έχει υποστεί ζημιά ή δεν είναι σωστά ακονισμένη αυξάνει τον κίνδυνο ατυχημάτων. (Εικ. 30)

• Διατηρείτε τη σωστή ρύθμιση του μετρητή βάθους. Φροντίστε να ακολουθείτε τις οδηγίες και να χρησιμοποιείτε τη συνιστώμενη ρύθμιση του μετρητή βάθους. Μια πολύ μεγάλη ρύθμιση του μετρητή βάθους αυξάνει τον κίνδυνο κλωτσήματος. (Εικ. 31)

• Βεβαιωθείτε ότι η αλυσίδα του πριονιού έχει τη σωστή τάνυση. Αν η αλυσίδα του πριονιού δεν είναι καλά σφιγμένη πάνω στη λάμα οδήγησης, μπορεί να εκτροχιαστεί. Εάν το τέντωμα της αλυσίδας του πριονιού δεν είναι σωστό, αυξάνεται η φθορά στη λάμα οδήγησης, στην αλυσίδα και στον οδοντωτό τροχό μετάδοσης κίνησης. Ανατρέξτε στην ενότητα Τέντωμα της αλυσίδας στη σελίδα 137

• Πραγματοποιείτε τακτικά συντήρηση του εξοπλισμού κοπής και λιπάνετέ τον σωστά. Εάν η αλυσίδα του πριονιού δεν λιπαίνεται σωστά, αυξάνεται ο κίνδυνος φθοράς της λάμας οδήγησης, της αλυσίδας και του οδοντωτού τροχού μετάδοσης κίνησης. (Εικ. 33) Ασφάλεια μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιείτε μόνο εγκεκριμένες μπαταρίες της Husqvarna. Ανατρέξτε στην ενότητα Εγκεκριμένες μπαταρίες στη σελίδα 142 . Οι μπαταρίες φέρουν κωδικοποίηση λογισμικού.

• Χρησιμοποιείτε μόνο εγκεκριμένες μπαταρίες της Husqvarna ως πηγή ηλεκτρικής ισχύος για τα σχετικά προϊόντα της Husqvarna. Για την αποφυγή τραυματισμών, μην χρησιμοποιείτε την μπαταρία ως πηγή ηλεκτρικής ισχύος για άλλες συσκευές.

• Κίνδυνος ηλεκτροπληξίας. Μην συνδέετε τους ακροδέκτες της μπαταρίας σε κλειδιά, νομίσματα, βίδες ή άλλα μεταλλικά αντικείμενα. Αυτό μπορεί να προκαλέσει βραχυκύκλωμα της μπαταρίας.

• Μην χρησιμοποιείτε μη επαναφορτιζόμενες

• Μην τοποθετείτε αντικείμενα μέσα στις εγκοπές αερισμού της μπαταρίας.

• Διατηρείτε την μπαταρία μακριά από την ηλιακή ακτινοβολία, τη θερμότητα ή τις γυμνές φλόγες. Η μπαταρία μπορεί να προκαλέσει εγκαύματα ή/και χημικά εγκαύματα.

• Διατηρείτε την μπαταρία μακριά από συνθήκες βροχής και υγρασίας.

• Διατηρείτε την μπαταρία μακριά από πηγές μικροκυμάτων και υψηλής πίεσης.

• Μην προσπαθήσετε να αποσυναρμολογήσετε ή να διαλύσετε την μπαταρία.

• Αν η μπαταρία εμφανίσει διαρροή, φροντίστε το υγρό να μην έρθει σε επαφή με το δέρμα ή τα μάτια σας. Αν έρθετε σε επαφή με το υγρό, καθαρίστε

783 - 009 - 16.05.2025

129την περιοχή με άφθονο σαπουνόνερο και ζητήστε ιατρική βοήθεια. Αν έρθει υγρό σε επαφή με τα μάτια σας, μην τα τρίψετε και ξεπλύνετέ τα με νερό για τουλάχιστον 15 λεπτά και αναζητήστε ιατρική

• Χρησιμοποιήστε την μπαταρία σε θερμοκρασίες μεταξύ -10 °C (14 °F) και 40 °C (114 °F).

• Μην καθαρίζετε την μπαταρία ή τον φορτιστή μπαταρίας με νερό. Ανατρέξτε στην ενότητα

καθαρίσετε το προϊόν, την μπαταρία και το φορτιστή της μπαταρίας στη σελίδα 138

• Μην χρησιμοποιείτε την μπαταρία εάν έχει υποστεί ζημιά ή δεν λειτουργεί σωστά.

• Φυλάσσετε τις μπαταρίες μακριά από μεταλλικά αντικείμενα, όπως καρφιά, νομίσματα και κοσμήματα.

• Φυλάσσετε την μπαταρία μακριά από παιδιά. Ασφάλεια φορτιστή μπαταρίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Υπάρχει κίνδυνος ηλεκτροπληξίας ή βραχυκυκλώματος εάν δεν τηρηθούν οι οδηγίες

• Μην χρησιμοποιείτε άλλους φορτιστές μπαταρίας εκτός από αυτόν που παρέχεται για το προϊόν σας. Χρησιμοποιείτε μόνο εγκεκριμένους φορτιστές μπαταρίας της Husqvarna για να φορτίσετε εγκεκριμένες μπαταρίες της Husqvarna. Για οδηγίες, ανατρέξτε στην ενότητα Εγκεκριμένοι φορτιστές μπαταρίας στη σελίδα 142

• Μην επιχειρείτε να αποσυναρμολογήσετε τον φορτιστή μπαταρίας.

• Μην χρησιμοποιείτε φορτιστή μπαταρίας που έχει υποστεί ζημιά ή δεν λειτουργεί σωστά.

• Μην σηκώνετε τον φορτιστή μπαταρίας από το καλώδιο ρεύματος. Για να αποσυνδέσετε τον φορτιστή της μπαταρίας από την πρίζα, τραβήξτε το βύσμα. Μην τραβάτε το καλώδιο.

• Κρατήστε όλα τα καλώδια και τα καλώδια επέκτασης μακριά από νερό, λάδι και αιχμηρές γωνίες. Βεβαιωθείτε ότι το καλώδιο δεν έχει μαγκώσει σε αντικείμενα όπως π.χ. πόρτες, φράχτες ή παρόμοια

• Μην χρησιμοποιείτε τον φορτιστή μπαταρίας κοντά σε εύφλεκτα υλικά ή υλικά που μπορούν να προκαλέσουν διάβρωση. Βεβαιωθείτε ότι ο φορτιστής της μπαταρίας δεν είναι καλυμμένος. Σε περίπτωση έκλυσης καπνού ή πυρκαγιάς, βγάλτε τον φορτιστή μπαταρίας από την πρίζα.

• Να φορτίζετε την μπαταρία μόνο σε εσωτερικό χώρο σε μια θέση με καλή ροή αέρα και μακριά από ηλιακή ακτινοβολία. Μην φορτίζετε την μπαταρία σε εξωτερικούς χώρους. Μην φορτίζετε την μπαταρία σε συνθήκες υγρασίας.

• Ο φορτιστής της μπαταρίας πρέπει να χρησιμοποιείται μόνο σε σημεία όπου η θερμοκρασία είναι μεταξύ 5 °C (41 °F) και 40 °C (104 °F). Χρησιμοποιείτε τον φορτιστή σε περιβάλλον καλά αεριζόμενο, ξηρό και χωρίς σκόνη.

• Μην τοποθετείτε αντικείμενα μέσα στις εγκοπές αερισμού του φορτιστή της μπαταρίας.

• Μην συνδέετε ποτέ τους ακροδέκτες του φορτιστή της μπαταρίας σε μεταλλικά αντικείμενα γιατί μπορεί να προκύψει βραχυκύκλωμα του φορτιστή.

• Χρησιμοποιείτε εγκεκριμένες πρίζες που δεν έχουν υποστεί ζημιά. Βεβαιωθείτε ότι το καλώδιο και ο φορτιστής της μπαταρίας δεν έχουν υποστεί ζημιά. Εάν χρησιμοποιείτε καλώδια επέκτασης, βεβαιωθείτε ότι δεν έχουν υποστεί ζημιά. Οδηγίες ασφαλείας για τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

• Πρέπει να αφαιρείτε την μπαταρία προτού εκτελέσετε εργασίες συντήρησης, άλλους ελέγχους ή συναρμολόγηση του προϊόντος.

• Ο χειριστής πρέπει να εκτελεί μόνο τις εργασίες συντήρησης και σέρβις που υποδεικνύονται στο παρόν εγχειρίδιο χρήσης. Για πιο εκτεταμένες εργασίες συντήρησης και σέρβις, απευθυνθείτε στον τοπικό αντιπρόσωπο σέρβις.

• Μην καθαρίζετε την μπαταρία ή το φορτιστή μπαταρίας με νερό. Τα δραστικά απορρυπαντικά μπορεί να προκαλέσουν ζημιά στο πλαστικό.

• Εάν δεν κάνετε συντήρηση στο προϊόν, μειώνεται ο κύκλος ζωής του και αυξάνεται ο κίνδυνος ατυχημάτων.

• Απαιτείται ειδική εκπαίδευση για όλες τις εργασίες συντήρησης και επισκευής, ειδικά για τις διατάξεις ασφαλείας στο προϊόν. Αν δεν ολοκληρωθούν με επιτυχία όλοι οι έλεγχοι που περιγράφονται στο παρόν εγχειρίδιο χρήσης αφού κάνετε τη συντήρηση, απευθυνθείτε στον τοπικό αντιπρόσωπο σέρβις. Εγγυόμαστε ότι υπάρχει δυνατότητα επαγγελματικής επισκευής και σέρβις για το προϊόν σας.

• Χρησιμοποιείτε πάντα γνήσια ανταλλακτικά.

783 - 009 - 16.05.2025Συναρμολόγηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συναρμολογήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Συναρμολόγηση της λάμας και της αλυσίδας πριονιού

1. Αφαιρέστε το παξιμάδι της λάμας που συγκρατεί το

κάλυμμα του συμπλέκτη.

2. Ρυθμίστε τη λάμα οδήγησης πάνω στο μπουλόνι

της. Τοποθετήστε τη λάμα οδήγησης στην πίσω θέση. Περάστε την αλυσίδα του πριονιού πάνω στον οδοντωτό τροχό μετάδοσης κίνησης και μέσα στην εγκοπή της λάμας οδήγησης. Ξεκινήστε από την πάνω πλευρά της λάμας οδήγησης.

3. Βεβαιωθείτε ότι οι ακμές των κοπτικών εργαλείων

είναι στραμμένες προς τα εμπρός στο πάνω άκρο της λάμας οδήγησης όπως υποδεικνύεται από το σύμβολο στο προϊόν (C).

4. Ευθυγραμμίστε την οπή στη λάμα οδήγησης με

τον πείρο ρύθμισης της αλυσίδας και τοποθετήστε το κάλυμμα του συμπλέκτη. Βεβαιωθείτε ότι οι σύνδεσμοι του συστήματος μετάδοσης κίνησης εφαρμόζουν σωστά στον οδοντωτό τροχό μετάδοσης κίνησης της αλυσίδας (B). Βεβαιωθείτε ότι η αλυσίδα πριονιού βρίσκεται μέσα στην εγκοπή της λάμας οδήγησης. Σφίξτε τα παξιμάδια της λάμας με το χέρι όσο πιο σφιχτά μπορείτε. (Εικ. 34)

5. Τεντώστε την αλυσίδα πριονιού, ανατρέξτε στην

Τέντωμα της αλυσίδας στη σελίδα 137

Ρύθμιση της γωνίας της κεφαλής

συνεχίσετε, απενεργοποιήστε το προϊόν και αφαιρέστε την μπαταρία. Πρέπει να χρησιμοποιείτε προστατευτικά γάντια.

1. Ξεσφίξτε τις βίδες στην κεφαλή κοπής (A).

2. Γυρίστε την κεφαλή κοπής (B) κατά 90°.

3. Σφίξτε τις βίδες (A). (Εικ. 35)

Συναρμολόγηση του γάντζου

• Χρησιμοποιήστε 2 βίδες για να στερεώσετε τον γάντζο κλαδιών. (Εικ. 36) Συναρμολόγηση του αντικραδασμικού προστατευτικού

1. Χρησιμοποιήστε 6 βίδες για να στερεώσετε το

αντικραδασμικό προστατευτικό. (Εικ. 37) Ρύθμιση του μήκους του άξονα

1. Ξεβιδώστε τη χειρόβιδα. (Εικ. 38)

2. Τραβήξτε προς τα έξω τον άξονα στο επιθυμητό

3. Σφίξτε τον μοχλό. (Εικ. 39)

Ρύθμιση της εξάρτυσης

1. Φορέστε την εξάρτυση.

2. Συνδέστε την εξάρτυση στον γάντζο στήριξης της

3. Ρυθμίστε το μήκος της εξάρτυσης μέχρι ο γάντζος

στήριξης της εξάρτυσης να φτάσει στο ύψος του γοφού σας. (Εικ. 21) Σύνδεση του φορτιστή της

1. Συνδέστε τον φορτιστή μπαταρίας σύμφωνα με την

τάση και τη συχνότητα που προδιαγράφονται στην πινακίδα στοιχείων.

2. Συνδέστε το φις σε γειωμένη πρίζα. Η ενδεικτική

λυχνία LED στον φορτιστή της μπαταρίας θα αναβοσβήσει με πράσινο χρώμα μία φορά. Περιεχόμενα Η μπαταρία δεν φορτίζει εάν η θερμοκρασία της είναι κάτω από 0 °C (32 °F) ή πάνω από 50°C (122 °F). Εάν η θερμοκρασία είναι πάνω από 50 °C/122 °F, ο φορτιστής μπαταρίας μειώνει τη θερμοκρασία της μπαταρίας πριν από τη φόρτιση της

Για να συνδέστε την μπαταρία στο

πρέπει να χρησιμοποιείτε μόνο γνήσιες μπαταρίες Husqvarna.

1. Βεβαιωθείτε ότι η μπαταρία είναι πλήρως

2. Σπρώξτε την μπαταρία μέσα στη θήκη της στο

προϊόν. Όταν η μπαταρία ασφαλίζει στη θέση της, ακούγεται ένα χαρακτηριστικό "κλικ". (Εικ. 40)

Εάν η μπαταρία δεν κινείται εύκολα μέσα στη θήκη της, αυτό

783 - 009 - 16.05.2025 131σημαίνει ότι δεν έχει τοποθετηθεί σωστά.

Μπορεί να προκληθεί ζημιά στο προϊόν.

3. Βεβαιωθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά.

Πλήρωση λαδιού αλυσίδας Γεμίστε με λάδι αλυσίδας μετά από 1 ώρα λειτουργίας ή όταν αδειάσει η μπαταρία.

1. Ανοίξτε την τάπα λαδιού αλυσίδας στο πάνω μέρος

της κεφαλής κοπής. (Εικ. 41)

2. Συμπληρώστε λάδι αλυσίδας Husqvarna.

3. Τοποθετήστε την τάπα λαδιού αλυσίδας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Husqvarna Connect Η Husqvarna Connect είναι μια δωρεάν εφαρμογή για τη φορητή συσκευή σας. Η εφαρμογή Husqvarna Connect παρέχει εκτεταμένες λειτουργίες για το προϊόν Husqvarna που διαθέτετε.

• Περισσότερες πληροφορίες για το προϊόν.

• Πληροφορίες και βοήθεια για τα ανταλλακτικά και το σέρβις του προϊόντος. Εκκίνηση χρήσης του Husqvarna Connect

1. Κατεβάστε την εφαρμογή Husqvarna Connect στη

2. Εγγραφείτε στην εφαρμογή Husqvarna Connect.

3. Ακολουθήστε τα βήματα των οδηγιών που θα

βρείτε στην εφαρμογή Husqvarna Connect για να συνδέσετε και να καταχωρήσετε το προϊόν. Περιεχόμενα Η εφαρμογή Husqvarna Connect δεν είναι διαθέσιμη για λήψη σε όλες τις αγορές. Απευθυνθείτε στον αντιπρόσωπο σέρβις για περισσότερες πληροφορίες. Φόρτιση της μπαταρίας Περιεχόμενα Φορτίστε την μπαταρία, εάν είναι η πρώτη φορά που τη χρησιμοποιείτε. Μια καινούργια μπαταρία είναι φορτισμένη μόνο κατά 30%.

1. Βεβαιωθείτε ότι η μπαταρία είναι στεγνή.

2. Τοποθετήστε την μπαταρία στο φορτιστή μπαταρίας.

(Εικ. 42) Περιεχόμενα Η μπαταρία και ο φορτιστής μπαταρίας μπορεί να διαφέρουν μεταξύ των διαφορετικών μοντέλων, αλλά η διαδικασία είναι η

3. Βεβαιωθείτε ότι ανάβει η πράσινη λυχνία φόρτισης

στον φορτιστή. Αυτό σημαίνει ότι η μπαταρία είναι απευθείας συνδεδεμένη στον φορτιστή.

4. Η μπαταρία είναι πλήρως φορτισμένη, όταν ανάψουν

όλες οι λυχνίες LED πάνω της. (Εικ. 43)

5. Για να αποσυνδέσετε τον φορτιστή της μπαταρίας

από την πρίζα, τραβήξτε το φις. Μην τραβήξετε το

6. Αφαιρέστε την μπαταρία από το φορτιστή.

Περιεχόμενα Ανατρέξτε στα εγχειρίδια της μπαταρίας και του φορτιστή της μπαταρίας για περισσότερες πληροφορίες. Έλεγχος πριν από τη λειτουργία

1. Επιθεωρήστε τον χώρο εργασίας. Απομακρύνετε

αντικείμενα που μπορεί να εκτιναχτούν.

2. Ελέγξτε την αλυσίδα του πριονιού. Μην

χρησιμοποιείτε ποτέ εξοπλισμό που έχει στομώσει, ραγίσει ή καταστραφεί.

3. Βεβαιωθείτε ότι το μηχάνημα βρίσκεται σε άριστη

κατάσταση λειτουργίας.

4. Βεβαιωθείτε ότι όλα τα παξιμάδια και οι βίδες είναι

5. Βεβαιωθείτε ότι η αλυσίδα έχει λιπανθεί επαρκώς,

ανατρέξτε στην ενότητα Λίπανση του εξοπλισμού κοπής στη σελίδα 137

6. Βεβαιωθείτε ότι η αλυσίδα του πριονιού σταματά

πάντα όταν ο κινητήρας βρίσκεται στο ρελαντί.

7. Το προϊόν πρέπει να χρησιμοποιείται μόνο για το

σκοπό για τον οποίο προορίζεται.

8. Βεβαιωθείτε ότι η λαβή και τα στοιχεία ασφαλείας

λειτουργούν σωστά. Μην χρησιμοποιείτε ποτέ το μηχάνημα αν λείπουν κάποια εξαρτήματά του ή αν έχει τροποποιηθεί σε σχέση με τις αρχικές προδιαγραφές του. Εκκίνηση του προϊόντος

1. Πατήστε παρατεταμένα το κουμπί on/off μέχρι να

ανάψει η πράσινη λυχνία LED. (Εικ. 44)

2. Χρησιμοποιήστε τη σκανδάλη γκαζιού για να ελέγξετε

783 - 009 - 16.05.2025Χρήση της λειτουργίας

εξοικονόμησης SavE Αυτό το προϊόν διαθέτει μια λειτουργία εξοικονόμησης ενέργειας που ονομάζεται SavE. Η λειτουργία SavE μειώνει την ταχύτητα της αλυσίδας και παρέχει τον μέγιστο χρόνο λειτουργίας από την μπαταρία. Περιεχόμενα Η λειτουργία SavE δεν μειώνει την ισχύ κοπής του προϊόντος.

1. Πατήστε το κουμπί SavE στο πληκτρολόγιο.

2. Βεβαιωθείτε ότι η πράσινη λυχνία LED ανάβει.

3. Πατήστε ξανά το κουμπί SavE για να διακόψετε τη

λειτουργία. Η πράσινη λυχνία LED σβήνει. (Εικ. 45) Διακοπή λειτουργίας του προϊόντος

1. Απελευθερώστε τη σκανδάλη γκαζιού ή την

ασφάλεια της σκανδάλης γκαζιού.

2. Πατήστε το κουμπί On/Off μέχρι να σβήσει η

3. Πατήστε τα κουμπιά απασφάλισης της μπαταρίας και

αφαιρέστε την μπαταρία. (Εικ. 46) Χρήση του προϊόντος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην στέκεστε ακριβώς κάτω από τα κλαδιά που κόβετε. Μπορεί να προκληθεί θάνατος ή τραυματισμός.

• Πρέπει να είστε προσεκτικοί όταν χρησιμοποιείτε το προϊόν κοντά σε εναέριες γραμμές ηλεκτρικού ρεύματος. Η πτώση των κλαδιών μπορεί να προκαλέσει βραχυκύκλωμα.

• Εάν είναι εφικτό, τοποθετήστε το σώμα σας έτσι ώστε να μπορείτε να εκτελέσετε την κοπή σε ορθή γωνία προς το κλαδί. (Εικ. 47)

• Φροντίστε να κόβετε τα μεγάλα κλαδιά τμηματικά. Λάβετε υπόψη ότι τα κλαδιά που πέφτουν μπορεί να αναπηδήσουν προς την κατεύθυνση του χρήστη αφού χτυπήσουν στο έδαφος. (Εικ. 48)

• Μην κόβετε στη διογκωμένη βάση του κλαδιού, καθώς αυτό θα επιβραδύνει την επούλωση και θα αυξήσει τον κίνδυνο προσβολής από μύκητες! (Εικ. 49)

• Χρησιμοποιήστε το στοπ στη βάση της κεφαλής κοπής για στήριξη κατά τη διάρκεια της κοπής. Έτσι, το παρελκόμενο κοπής δεν θα μετακινηθεί απότομα επάνω στο κλαδί. (Εικ. 50)

• Κάντε μια πρώτη κοπή στην κάτω πλευρά του κλαδιού πριν κόψετε το κλαδί. Έτσι δεν θα φθαρεί ο φλοιός, γεγονός που μπορεί να οδηγήσει σε αργή επούλωση και να προκαλέσει μόνιμη ζημιά στο δέντρο. Η κοπή δεν πρέπει να είναι βαθύτερη από το 1/3 του πάχους του κλαδιού για την αποφυγή τυχόν εμπλοκής. Η αλυσίδα θα πρέπει να βρίσκεται σε λειτουργία καθώς αποσύρετε το παρελκόμενο κοπής από το κλαδί για την αποφυγή τυχόν εμπλοκής. (Εικ. 51)

• Βεβαιωθείτε ότι πατάτε γερά και ότι μπορείτε να εργαστείτε χωρίς να εμποδίζεστε από κλαδιά, πέτρες και δέντρα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην ενεργοποιείτε ποτέ τη σκανδάλη του γκαζιού, εάν το παρελκόμενο κοπής δεν βρίσκεται εντελώς στο οπτικό σας πεδίο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, αφαιρέστε την μπαταρία. Πρόγραμμα συντήρησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης, πρέπει να αφαιρείτε την μπαταρία. Ακολουθεί μια λίστα με τα βήματα συντήρησης που πρέπει να εκτελείτε στο προϊόν. Εκτός από τις εργασίες συντήρησης που καθορίζονται στο πρόγραμμα συντήρησης, πρέπει να πραγματοποιείτε τακτικά σέρβις στο προϊόν από έναν αντιπρόσωπο σέρβις της Husqvarna. Για υποστήριξη σχετικά με τα διαστήματα σέρβις, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna. Για περισσότερες πληροφορίες, ανατρέξτε στις εργασίες που αναφέρονται στο κεφάλαιο για τη

783 - 009 - 16.05.2025 133Συντήρηση Καθημερινά Κάθε εβδομάδα Κάθε μήνα

Καθαρίστε τα εξωτερικά μέρη του προϊόντος με στεγνό πανί. Μην χρησιμοποιείτε νερό.

Βεβαιωθείτε ότι το κουμπί ON/OFF λειτουργεί σωστά και δεν έχει υποστεί ζημιά.

Βεβαιωθείτε ότι η σκανδάλη γκαζιού και η λει- τουργία κλειδώματος της σκανδάλης γκαζιού λειτουργούν σωστά από πλευράς ασφάλειας.

Βεβαιωθείτε ότι όλα τα χειριστήρια λειτουρ- γούν και δεν έχουν υποστεί ζημιά.

Φροντίστε να διατηρείτε τις λαβές στεγνές και καθαρές. Βεβαιωθείτε ότι δεν υπάρχει λάδι και γράσο πάνω στις λαβές.

Βεβαιωθείτε ότι το κάλυμμα της αλυσίδας του πριονιού δεν έχει υποστεί ζημιά. Εάν το κά- λυμμα της αλυσίδας του πριονιού έχει υπο- στεί ζημιά, αντικαταστήστε το.

Βεβαιωθείτε ότι οι βίδες και τα παξιμάδια είναι

Καθαρίστε την τάπα του ντεπόζιτου λαδιού X Βεβαιωθείτε ότι τα κουμπιά απασφάλισης στην μπαταρία λειτουργούν και ασφαλίζουν την μπαταρία στο προϊόν.

Βεβαιωθείτε ότι ο φορτιστής μπαταρίας δεν έχει υποστεί ζημιά και ότι λειτουργεί σωστά.

Βεβαιωθείτε ότι η μπαταρία δεν έχει υποστεί

Βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη. X Βεβαιωθείτε ότι ο φορτιστής μπαταρίας δεν έχει υποστεί ζημιά.

Εξετάστε όλα τα καλώδια, τους συνδέσμους και τις συνδέσεις. Βεβαιωθείτε ότι δεν υπάρ- χει ζημιά ή βρομιά.

Καθαρίστε το κάλυμμα της αλυσίδας του

Ελέγξτε τις συνδέσεις μεταξύ της μπαταρίας και του προϊόντος. Ελέγξτε τη σύνδεση με- ταξύ της μπαταρίας και του φορτιστή μπατα-

Βεβαιωθείτε ότι η κεφαλή κοπής δεν έχει υποστεί ζημιά. Αντικαταστήστε την κεφαλή κοπής εάν έχει υποστεί ζημιά. Όλες οι εργασίες σέρβις στη κεφαλή κοπής πρέπει να εκτελούνται από εγκεκριμένο αντιπρόσωπο της Husqvarna. Ελέγξτε τη φθορά του οδοντωτού τροχού με- τάδοσης κίνησης της αλυσίδας. Πρέπει να αντικαθιστάτε τον οδοντωτό τροχό μετάδοσης κίνησης της αλυσίδας μετά από περίπου 100 ώρες λειτουργίας ή συχνότερα, εάν χρειάζεται. 134 783 - 009 - 16.05.2025Για να ελέγξετε την μπαταρία και το φορτιστή μπαταρίας

1. Ελέγξτε την μπαταρία για ζημιές, για παράδειγμα

2. Ελέγξτε τον φορτιστή της μπαταρίας για ζημιές, για

3. Βεβαιωθείτε ότι το καλώδιο σύνδεσης του φορτιστή

της μπαταρίας δεν έχει υποστεί ζημιά και ότι δεν παρουσιάζει ρωγμές. Συντήρηση του προσαρτήματος Έλεγχος της αλυσίδας πριονιού Ελέγχετε καθημερινά την αλυσίδα πριονιού.

1. Βεβαιωθείτε ότι δεν υπάρχουν ρωγμές στα πριτσίνια

και τους συνδέσμους. (Εικ. 52)

2. Εξετάστε εάν η αλυσίδα πριονιού είναι άκαμπτη.

3. Συγκρίνετε την αλυσίδα πριονιού με μια καινούργια

αλυσίδα πριονιού, για να αποφασίσετε εάν τα πριτσίνια και οι σύνδεσμοι έχουν φθαρεί.

4. Αντικαταστήστε την αλυσίδα του πριονιού, εάν

παρουσιάζει οποιαδήποτε από τις παραπάνω καταστάσεις.

5. Αντικαταστήστε την αλυσίδα πριονιού όταν το μήκος

των φθαρμένων κοπτικών δοντιών έχει φτάσει στα 4 mm (0,16'') (Εικ. 53) Έλεγχος του οδοντωτού τροχού μετάδοσης κίνησης της αλυσίδας

1. Να ελέγχετε τακτικά τον βαθμό φθοράς του

οδοντωτού τροχού μετάδοσης κίνησης της αλυσίδας. (Εικ. 54)

2. Αντικαταστήστε τον οδοντωτό τροχό μετάδοσης

κίνησης της αλυσίδας εάν έχει φθαρεί και μετακινείται από τη μία πλευρά στην άλλη πάνω στον άξονα του

Για να εκτελέσετε έλεγχο της λάμας

1. Βεβαιωθείτε ότι ο δίαυλος λαδιού δεν είναι

φραγμένος. Καθαρίστε, αν χρειάζεται. (Εικ. 55)

2. Εξετάστε εάν υπάρχουν ρινίσματα στις άκρες της

λάμας οδήγησης. Αφαιρέστε τα γρέζια με μια λίμα. (Εικ. 56)

3. Καθαρίστε την εγκοπή στη λάμα οδήγησης. (Εικ. 57)

4. Εξετάστε την αυλάκωση της λάμας οδήγησης για

τυχόν φθορές. Αν χρειάζεται, αντικαταστήστε τη λάμα οδήγησης. (Εικ. 58)

5. Εξετάστε εάν η μύτη της λάμας είναι τραχιά ή πολύ

6. Βεβαιωθείτε ότι το γρανάζι της μύτης της λάμας

περιστρέφεται ελεύθερα και ότι η οπή λίπανσης στο γρανάζι της μύτης της λάμας δεν είναι φραγμένη. Καθαρίστε και λιπάνετε, αν χρειάζεται. (Εικ. 60)

7. Να περιστρέφετε τη λάμα οδήγησης καθημερινά για

να παρατείνετε τη διάρκεια ζωής της. (Εικ. 61) Ακόνισμα αλυσίδας πριονιού Πληροφορίες σχετικά με τη λάμα οδήγησης και την αλυσίδα πριονιού ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν χρησιμοποιείτε ή εκτελείτε εργασίες συντήρησης στην αλυσίδα του πριονιού, πρέπει να φοράτε προστατευτικά γάντια. Μια αλυσίδα πριονιού που δεν κινείται μπορεί επίσης να προκαλέσει τραυματισμούς. Αν η λάμα οδήγησης ή η αλυσίδα πριονιού έχουν φθαρεί ή υποστεί ζημιά, χρησιμοποιήστε για αντικατάσταση το συνδυασμό λάμας οδήγησης και αλυσίδας πριονιού που συνιστά η Husqvarna. Αυτό χρειάζεται για να διατηρούνται οι λειτουργίες ασφαλείας του προϊόντος. Για μια λίστα με τους συνιστώμενους συνδυασμούς λάμας και αλυσίδας, ανατρέξτε στην ενότητα

• Μήκος λάμας οδήγησης, in/cm. Πληροφορίες σχετικά με το μήκος της λάμας οδήγησης μπορείτε συνήθως να βρείτε στο πίσω άκρο της λάμας. (Εικ. 62)

• Αριθμός δοντιών στο γρανάζι της μύτης της λάμας (T). (Εικ. 63)

• Βήμα αλυσίδας, ίντσες. Η απόσταση μεταξύ των συνδέσμων του συστήματος μετάδοσης κίνησης της αλυσίδας πριονιού πρέπει να αντιστοιχούν στην απόσταση των δοντιών στο γρανάζι της μύτης της λάμας και στον οδοντωτό τροχό μετάδοσης κίνησης. (Εικ. 64)

• Αριθμός συνδέσμων συστήματος μετάδοσης κίνησης. Ο αριθμός των κινητήριων κρίκων εξαρτάται από τον τύπο της λάμας οδήγησης. (Εικ. 65)

• Πλάτος αυλάκωσης λάμας, ίντσες/mm. Το πλάτος αυλάκωσης της λάμας οδήγησης πρέπει να είναι ίδιο με το πλάτος των κρίκων της αλυσίδας κίνησης. (Εικ. 66)

• Οπή λαδιού αλυσίδας και οπή για εντατήρα αλυσίδας. Η λάμα οδήγησης πρέπει να αντιστοιχεί στο προϊόν. (Εικ. 67)

• Πλάτος συνδέσμου συστήματος μετάδοσης κίνησης, mm/ίντσες (Εικ. 68) Γενικές πληροφορίες σχετικά με τον τρόπο ακονίσματος του κοπτικού δοντιού Μην χρησιμοποιείτε μια στομωμένη αλυσίδα πριονιού. Εάν η αλυσίδα του πριονιού έχει στομώσει, πρέπει

783 - 009 - 16.05.2025

135να εφαρμόσετε περισσότερη πίεση για να σπρώξετε τη λάμα οδήγησης μέσα από το ξύλο. Εάν η αλυσίδα του πριονιού είναι πολύ στομωμένη, δεν θα υπάρχουν ροκανίδια αλλά πριονίδια. Εάν η αλυσίδα είναι ακονισμένη διαπερνά το ξύλο και δημιουργούνται ροκανίδια μεγάλου μήκους και πάχους. Το κοπτικό δόντι (A) και ο μετρητής βάθους (B) συνιστούν από κοινού το κοπτικό τμήμα της αλυσίδας πριονιού, δηλαδή το κοπτικό εργαλείο. Η διαφορά ύψους μεταξύ των δύο αποτελεί το βάθος κοπής (ρύθμιση μετρητή βάθους). (Εικ. 69) Όταν ακονίζετε ένα κοπτικό δόντι, λάβετε υπόψη τα εξής:

• Γωνία ακονίσματος. (Εικ. 70)

• Γωνία κοπής. (Εικ. 71)

• Θέση λίμας. (Εικ. 72)

• Διάμετρος στρογγυλής λίμας. (Εικ. 73) Δεν είναι εύκολο να ακονίσετε μια αλυσίδα πριονιού σωστά χωρίς το σωστό εξοπλισμό. Χρησιμοποιήστε τον συνιστώμενο οδηγό ακονίσματος. Έτσι, θα διατηρήσετε τη μέγιστη απόδοση κοπής και θα μειώσετε το κλώτσημα στο ελάχιστο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο κίνδυνος κλωτσήματος αυξάνεται πολύ εάν δεν ακολουθήσετε τις οδηγίες ακονίσματος. Περιεχόμενα Για πληροφορίες σχετικά με το ακόνισμα της αλυσίδας πριονιού, ανατρέξτε στην

Ακόνισμα κοπτικών δοντιών στη σελίδα 136

Ακόνισμα κοπτικών δοντιών

1. Χρησιμοποιήστε μια στρογγυλή λίμα και έναν οδηγό

ακονίσματος για να ακονίσετε τα κοπτικά δόντια. (Εικ. 74) Περιεχόμενα Για πληροφορίες σχετικά με τον συνιστώμενο οδηγό ακονίσματος για την αλυσίδα πριονιού, ανατρέξτε στην ενότητα Αξεσουάρ στη σελίδα 142

2. Βεβαιωθείτε ότι η αλυσίδα του πριονιού έχει τη

σωστή τάνυση. Μια αλυσίδα πριονιού που δεν είναι σωστά τεντωμένη μετακινείται από τη μια πλευρά στην άλλη. Αυτό δυσχεραίνει το ακόνισμα της αλυσίδας πριονιού. Ανατρέξτε στην ενότητα

της αλυσίδας στη σελίδα 137 για οδηγίες. (Εικ. 75)

3. Μετακινήστε τη λίμα από την εσωτερική πλευρά του

κοπτικού δοντιού προς τα έξω. Μειώστε την πίεση στο τμήμα έλξης της διαδρομής. (Εικ. 76)

4. Αφαιρέστε το υλικό ακονίσματος από όλα τα δόντια

από τη μία πλευρά πρώτα.

5. Αναποδογυρίστε το προϊόν και αφαιρέστε το υλικό

ακονίσματος από την άλλη πλευρά.

6. Βεβαιωθείτε ότι όλα τα κοπτικά δόντια έχουν το ίδιο

μήκος μετά την αφαίρεση του υλικού ακονίσματος.

7. Η αλυσίδα του πριονιού είναι φθαρμένη όταν το

μήκος του κοπτικού δοντιού έχει μειωθεί σε 4 mm (0,16"). Αντικαταστήστε την αλυσίδα πριονιού. (Εικ. 53) Γενικές πληροφορίες σχετικά με τον τρόπο προσαρμογής της ρύθμισης μετρητή

Η ρύθμιση μετρητή βάθους (Γ) μειώνεται κατά το ακόνισμα του κοπτικού δοντιού (A). Για να διατηρήσετε τη μέγιστη απόδοση κοπής πρέπει να αφαιρέσετε το υλικό ακονίσματος από το μετρητή βάθους (B) για να επιτύχετε τη συνιστώμενη ρύθμιση μετρητή βάθους. Για οδηγίες σχετικά με τον τρόπο επίτευξης της σωστής ρύθμισης μετρητή βάθους για την αλυσίδα πριονιού σας, ανατρέξτε στην ενότητα Αξεσουάρ στη σελίδα 142

(Εικ. 77) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν η ρύθμιση μετρητή βάθους είναι πολύ υψηλή, αυξάνεται ο κίνδυνος κλωτσήματος! Προσαρμογή της ρύθμισης μετρητή

Πριν προσαρμόσετε τη ρύθμιση του μετρητή βάθους ή ακονίσετε το κοπτικό δόντι, ανατρέξτε στην ενότητα Ακόνισμα κοπτικών δοντιών στη σελίδα 136 για οδηγίες. Συνιστούμε να προσαρμόζετε τη ρύθμιση του μετρητή βάθους μετά από κάθε τρίτη φορά που ακονίζετε τα κοπτικά δόντια. Περιεχόμενα Αυτή η σύσταση ισχύει μόνο εάν το μήκος των κοπτικών δοντιών δεν έχει μειωθεί υπερβολικά. Συνιστούμε να χρησιμοποιείτε το δικό μας όργανο μέτρησης βάθους για να επιτύχετε τη σωστή ρύθμιση μετρητή βάθους και τη σωστή γωνία για το μετρητή

1. Χρησιμοποιήστε μια επίπεδη λίμα και ένα όργανο

μέτρησης βάθους για να προσαρμόσετε τη ρύθμιση του μετρητή βάθους. Για να επιτύχετε τη σωστή ρύθμιση και κλίση του μετρητή βάθους, πρέπει να χρησιμοποιείτε μόνο το συνιστώμενο όργανο μέτρησης βάθους.

783 - 009 - 16.05.20252. Τοποθετήστε το όργανο μέτρησης βάθους επάνω

στην αλυσίδα πριονιού. Περιεχόμενα Για περισσότερες πληροφορίες σχετικά με τον τρόπο χρήσης του οργάνου, ανατρέξτε στη συσκευασία του οργάνου μέτρησης

3. Χρησιμοποιήστε την επίπεδη λίμα για να αφαιρέσετε

το τμήμα του μετρητή βάθους που εκτείνεται μέσω του οργάνου μέτρησης βάθους. (Εικ. 79) Περιεχόμενα Η ρύθμιση του μετρητή βάθους είναι σωστή όταν δεν νιώθετε αντίσταση καθώς μετακινείτε τη λίμα κατά μήκος του οργάνου μέτρησης

Τέντωμα της αλυσίδας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν η αλυσίδα του πριονιού δεν έχει τεντωθεί σωστά, μπορεί να βγει από τη λάμα οδήγησης και να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Η αλυσίδα του πριονιού επιμηκύνεται όταν τη χρησιμοποιείτε. Πρέπει να ρυθμίζετε την αλυσίδα του πριονιού τακτικά.

1. Χαλαρώστε το παξιμάδι της λάμας που συγκρατεί

το κάλυμμα του συμπλέκτη/το φρένο της αλυσίδας. Χρησιμοποιήστε ένα κλειδί. (Εικ. 80)

2. Σφίξτε τα παξιμάδια της λάμας με το χέρι όσο πιο

3. Ανασηκώστε την μπροστινή άκρη της λάμας

οδήγησης και περιστρέψτε τη βίδα τεντώματος αλυσίδας. Χρησιμοποιήστε ένα κλειδί. (Εικ. 81)

4. Τεντώστε την αλυσίδα του πριονιού μέχρι να σφίξει

πάνω στη λάμα οδήγησης, χωρίς όμως να πάψει να μπορεί να κινείται εύκολα.

5. Σφίξτε τα παξιμάδια της λάμας με το κλειδί

ανασηκώνοντας ταυτόχρονα την μπροστινή άκρη της λάμας οδήγησης. (Εικ. 82)

6. Βεβαιωθείτε ότι μπορείτε να τραβήξετε ελεύθερα την

αλυσίδα του πριονιού με το χέρι και ότι δεν κρέμεται από τη λάμα οδήγησης. (Εικ. 83) Λίπανση του εξοπλισμού κοπής ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ανεπαρκής λίπανση του εξοπλισμού κοπής μπορεί να προκαλέσει σπάσιμο της αλυσίδας και αυτό μπορεί να οδηγήσει σε σοβαρό ή ακόμη και θανατηφόρο τραυματισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε απόβλητα λαδιού! Τα απόβλητα λαδιού είναι επικίνδυνα για τους ανθρώπους, για το προϊόν και για το περιβάλλον. Λάδι αλυσίδας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ανεπαρκής λίπανση του εξοπλισμού κοπής μπορεί να προκαλέσει σπάσιμο της αλυσίδας και αυτό μπορεί να οδηγήσει σε σοβαρό ή ακόμη και θανατηφόρο τραυματισμό.

• Το λάδι αλυσίδας πρέπει να παρουσιάζει καλή πρόσφυση στην αλυσίδα και επίσης να διατηρεί τα χαρακτηριστικά ροής του ανεξάρτητα από το αν επικρατεί ζεστός καλοκαιρινός ή κρύος χειμερινός

• Η εταιρεία μας έχει αναπτύξει ένα βέλτιστο λάδι αλυσίδας, το οποίο είναι επίσης βιοδιασπώμενο καθώς έχει ως βάση φυτικά έλαια. Σας συνιστούμε να χρησιμοποιείτε το δικό μας λάδι για μέγιστη διάρκεια ζωής της αλυσίδας και για ελαχιστοποίηση των επιπτώσεων στο περιβάλλον.

• Εάν το δικό μας λάδι αλυσίδας δεν είναι διαθέσιμο, συνιστάται η χρήση τυπικού λαδιού αλυσίδας.

• Σε περιοχές όπου δεν υπάρχει διαθέσιμο λάδι ειδικά για λίπανση αλυσίδων πριονιού, μπορεί να χρησιμοποιηθεί συνηθισμένο λάδι κιβωτίου ταχυτήτων EP 90.

• Μην χρησιμοποιείτε ποτέ απόβλητα λαδιού! Αυτό είναι επικίνδυνο για εσάς, για το μηχάνημα και για το περιβάλλον. Έλεγχος της λίπανσης της αλυσίδας

1. Ελέγχετε τη λίπανση της αλυσίδας σε κάθε

ανεφοδιασμό καυσίμου. Στρέψτε το άκρο της λάμας προς μια ανοιχτόχρωμη επιφάνεια σε απόσταση περίπου 20 cm (8 ίντσες). Μετά από 1 λεπτό λειτουργίας με 75% γκάζι θα πρέπει να βλέπετε μια διακριτή γραμμή λαδιού στην ανοιχτόχρωμη επιφάνεια. (Εικ. 84) Έλεγχος λειτουργίας της λίπανσης

1. Βεβαιωθείτε ότι το κανάλι λαδιού στη λάμα δεν είναι

φραγμένο. Καθαρίστε εάν απαιτείται. (Εικ. 85)

2. Βεβαιωθείτε ότι ο αγωγός λαδιού στο περίβλημα των

γραναζιών είναι καθαρό. Καθαρίστε εάν απαιτείται.

3. Βεβαιωθείτε ότι το γρανάζι της μύτης (άκρης)

της λάμας περιστρέφεται ελεύθερα. Εάν το σύστημα λίπανσης της αλυσίδας εξακολουθεί να μην λειτουργεί αφού εκτελέσετε τους παραπάνω ελέγχους, θα πρέπει να επικοινωνήσετε με το συνεργείο. (Εικ. 86)

783 - 009 - 16.05.2025

137Αντικατάσταση του οδοντωτού τροχού μετάδοσης κίνησης της

1. Αφαιρέστε το παξιμάδι της λάμας (A) που συγκρατεί

το κάλυμμα του συμπλέκτη.

2. Αφαιρέστε το κάλυμμα του συμπλέκτη (B).

3. Αποσυναρμολογήστε τη βίδα (C).

4. Αφαιρέστε τη ροδέλα (D).

5. Αφαιρέστε το ελατήριο δίσκου (E)

6. Αφαιρέστε τον οδοντωτό τροχό μετάδοσης κίνησης

της αλυσίδας (F). (Εικ. 87)

7. Τοποθετήστε καινούργιο οδοντωτό τροχό μετάδοσης

κίνησης της αλυσίδας. Για να καθαρίσετε το προϊόν, την μπαταρία και το φορτιστή της

1. Πρέπει να καθαρίζετε το προϊόν με στεγνό πανί μετά

2. Καθαρίστε την μπαταρία και τον φορτιστή της

μπαταρίας με ένα στεγνό πανί. Διατηρήστε τις ράβδους οδήγησης της μπαταρίας καθαρές.

3. Πριν από τη χρήση, βεβαιωθείτε ότι οι ακροδέκτες

της μπαταρίας και του φορτιστή είναι καθαροί.

4. Καθαρίστε την περιοχή γύρω από την τάπα του

ντεπόζιτου λαδιού με μια βούρτσα.

5. Καθαρίστε την εσωτερική επιφάνεια του

προστατευτικού καλύμματος με μια βούρτσα. Αντιμετώπιση προβλημάτων Πληκτρολόγιο Πρόβλημα Πιθανά σφάλματα Πιθανή λύση Η πράσινη λυχνία LED εκκίνησης ανα-

Χαμηλή τάση μπαταρίας. Φορτίστε την μπαταρία. Η κόκκινη λυχνία LED σφάλματος ανα-

Υπερφόρτωση. Το εξάρτημα κοπής έχει μπλοκάρει. Πατήστε το κουμπί On/Off για να απενεργοποιήσετε το προϊόν. Αφαιρέστε την μπαταρία. Καθαρίστε το εξάρτημα κοπής από ανεπιθύμητα υλικά. Χαλαρώστε την αλυσίδα. Απόκλιση θερμοκρασίας. Αφήστε το προϊόν να κρυώσει. Η σκανδάλη γκαζιού και το κουμπί On/Off πατήθηκαν ταυτόχρονα. Απελευθερώστε τη σκανδάλη γκαζιού και πα- τήστε το κουμπί On/Off. Το προϊόν δεν τίθεται σε λειτουργία. Ρύποι στους συνδέσμους μπαταρίας. Καθαρίστε τους συνδέσμους της μπαταρίας με πεπιεσμένο αέρα ή με μια μαλακή βούρ-

Η κόκκινη λυχνία LED σφάλματος ανά-

Πρέπει να πραγματοποιήσετε σέρβις στο

Απευθυνθείτε στον τοπικό αντιπρόσωπο σέρ-

Συμπτώματα Αιτία Ενέργεια

Η επίλυση προβλημάτων ενδέχεται να διαφέρει για άλλα μοντέλα μπαταριών. Ανατρέξτε στο εγχειρίδιο χρήσης της μπαταρίας για πληροφορίες σχετικά με τον τρόπο χρήσης της μπαταρίας. Να χρησιμοποιείτε μόνο εγκεκρι- μένες μπαταρίες Husqvarna. 138 783 - 009 - 16.05.2025Η ένδειξη σφάλματος της μπαταρίας αναβοσβήνει. Η μπαταρία είναι άδεια. Φορτίστε την μπαταρία. Βαρύ φορτίο εργασίας σε συνδυασμό με πολύ χαμηλή θερμοκρασία μπατα-

Θερμάνετε την μπαταρία. Για παρά- δειγμα, μετακινήστε την σε εσωτερικό χώρο ή λειτουργήστε τη σε χαμηλή ταχύτητα μέχρι να ζεσταθεί η μπατα-

Η μπαταρία δεν λειτουργεί. Η εμβέ- λεια λειτουργίας της μπαταρίας είναι στο όριό της. Αφαιρέστε την μπαταρία από το προϊόν. Αφήστε την μπαταρία σε αδράνεια και, στη συνέχεια, πατήστε το κουμπί ένδειξης μπαταρίας. Η ένδειξη της θερμοκρασίας μπατα- ρίας είναι αναμμένη. Η μπαταρία είναι πολύ κρύα ή πολύ ζεστή για χρήση. Διατηρείτε την μπαταρία σε θερμο- κρασία περιβάλλοντος μεταξύ -10°C (14°F) και 40°C (104°F). Όταν η θερ- μοκρασία της μπαταρίας είναι σωστή, μπορεί να χρησιμοποιηθεί ξανά. Η ένδειξη της θερμοκρασίας μπατα- ρίας αναβοσβήνει. Η μπαταρία βρίσκεται κοντά στα όρια θερμοκρασίας της. Μειώστε την ταχύτητα ή/και το φορ- τίο εργασίας. Διατηρείτε την μπατα- ρία στην προτιμώμενη θερμοκρασία μεταξύ +10 °C (50 °F) και +30 °C (86 °F) για βέλτιστη απόδοση. Η ένδειξη της θερμοκρασίας μπατα- ρίας είναι αναμμένη όσο η μπαταρία βρίσκεται στον φορτιστή. Απόκλιση θερμοκρασίας, η μπαταρία είναι πολύ κρύα ή πολύ ζεστή για να

Αφήστε την μπαταρία να κρυώσει ή προθερμάνετέ την σε εσωτερικό χώ- ρο. Όταν η θερμοκρασία της μπατα- ρίας είναι σωστή, μπορεί να φορτιστεί ξανά. Φροντίστε να χρησιμοποιείτε τον φορτιστή σε σημεία όπου η θερ- μοκρασία είναι μεταξύ 5°C (41°F) και 40°C (104°F). Φυλάσσετε τον φορτι- στή μακριά από το φως του ήλιου. Αν το πρόβλημα παραμένει, απευθυνθεί- τε στον αντιπρόσωπό σας. Η ένδειξη σφάλματος της μπαταρίας

Η μπαταρία παρουσιάζει κρίσιμο

Απευθυνθείτε στον αντιπρόσωπο. Φορτιστής μπαταρίας 40-C500X

Συμπτώματα Πιθανά σφάλματα Πιθανή διαδικασία

Η επίλυση προβλημάτων ενδέχεται να διαφέρει για άλλα μοντέλα φορτιστή μπαταρίας. Ανατρέξτε στο εγχειρί- διο χρήσης του φορτιστή μπαταρίας για πληροφορίες σχετικά με τον τρόπο χρήσης του φορτιστή μπαταρίας. Να χρησιμοποιείτε μόνο εγκεκριμένους φορτιστές μπαταρίας Husqvarna.

783 - 009 - 16.05.2025 139Η ένδειξη φόρτισης στον φορτι-

στή είναι κίτρινη. Η ένδειξη σφάλματος της μπα- ταρίας αναβοσβήνει ή η ένδειξη θερμοκρασίας είναι αναμμένη. Απόκλιση θερμοκρα- σίας, η μπαταρία είναι πολύ κρύα ή πολύ ζε- στή για χρήση ή φόρ-

Εάν η μπαταρία είναι πολύ ζεστή, διατηρήστε την συνδε- δεμένη στον φορτιστή. Ο ενσωματωμένος ανεμιστήρας του φορτιστή μειώνει τη θερμοκρασία της μπαταρίας. Όταν η μπαταρία έχει τη συνιστώμενη θερμοκρασία, η φόρτιση ξεκινά αυτόματα. Εάν η μπαταρία είναι πολύ κρύα, μετακινήστε την σε εσωτερικό χώρο. Όταν η μπαταρία έχει τη συνιστώμενη θερμοκρασία, συνεχίστε τη φόρτιση. Τηρείτε το εύρος θερμοκρασίας λειτουργίας. Ανατρέξτε στο εγχειρίδιο χρήσης του φορτιστή μπαταρίας. Φυλάσ- σετε τον φορτιστή μακριά από το φως του ήλιου. Αν το πρόβλημα παραμένει, απευθυνθείτε στον αντιπρόσωπό

Η ένδειξη φόρτισης στον φορτι- στή είναι κίτρινη. Η ένδειξη σφάλ- ματος μπαταρίας στην μπαταρία είναι αναμμένη. Η μπαταρία παρου- σιάζει κρίσιμο σφάλ-

Απευθυνθείτε στον αντιπρόσωπο. Η ένδειξη φόρτισης στον φορτι- στή είναι κόκκινη. Ο φορτιστής παρου- σιάζει κρίσιμο σφάλ-

Απευθυνθείτε στον αντιπρόσωπο. Μεταφορά, αποθήκευση και απόρριψη Μεταφορά και αποθήκευση Περιεχόμενα Οι μεταβολές της θερμοκρασίας μπορεί να δημιουργήσουν πίεση στο ντεπόζιτο λαδιού και να προκληθεί προσωρινή διαρροή λαδιού. Ακολουθήστε τις οδηγίες αποθήκευσης.

• Καθαρίστε το προϊόν και αδειάστε το ντεπόζιτο λαδιού προτού αποθηκεύσετε το προϊόν.

• Κατά την αποθήκευση, το προϊόν πρέπει να είναι τοποθετημένο σε οριζόντια θέση ή αναρτημένο με τη λάμα στραμμένη προς τα

• Μην τοποθετείτε το προϊόν με τη λάμα στραμμένη προς τα επάνω κατά την αποθήκευση.

• Οι παρεχόμενες μπαταρίες ιόντων λιθίου πληρούν όλες τις απαιτήσεις της νομοθεσίας περί επικίνδυνων εμπορευμάτων.

• Πρέπει να τηρείτε τις ειδικές απαιτήσεις που αναγράφονται στη συσκευασία και στις ετικέτες σχετικά με την εμπορική μεταφορά. Οι απαιτήσεις αυτές πρέπει επίσης να τηρούνται από οποιουσδήποτε τρίτους και από τους διαμετακομιστές.

• Απευθυνθείτε σε ένα άτομο ειδικά εκπαιδευμένο στα επικίνδυνα υλικά προτού στείλετε το προϊόν. Να τηρείτε όλους τους ισχύοντες εθνικούς κανονισμούς.

• Αν συσκευάσετε την μπαταρία, χρησιμοποιήστε ταινία πάνω στις ακάλυπτες επαφές. Σφηνώστε την μπαταρία μέσα στο πακέτο για να αποτρέψετε τυχόν μετακινήσεις.

• Κατά τη φύλαξη ή τη μεταφορά του προϊόντος πρέπει πάντα να αφαιρείτε την μπαταρία.

• Τοποθετήστε την μπαταρία και τον φορτιστή της μπαταρίας σε χώρο στεγνό και προστατευμένο από την υγρασία και τον παγετό.

• Μην αποθηκεύετε την μπαταρία σε χώρους όπου ενδέχεται να προκληθεί στατικός ηλεκτρισμός. Μην αποθηκεύετε την μπαταρία σε μεταλλικό κουτί.

• Η αποθήκευση της μπαταρίας πρέπει να γίνεται σε σημεία με θερμοκρασία μεταξύ 5 °C (41 °F) και 25 °C (77 °F) και μακριά από το άμεσο ηλιακό φως.

• Η αποθήκευση του φορτιστή της μπαταρίας πρέπει να γίνεται σε σημεία με θερμοκρασία μεταξύ 5 °C (41 °F) και 45 °C (113 °F) και μακριά από το άμεσο ηλιακό φως.

• Φορτίστε την μπαταρία κατά 30% έως 50% προτού την αποθηκεύσετε για μεγάλο χρονικό διάστημα.

• Η αποθήκευση του φορτιστή της μπαταρίας πρέπει να γίνεται σε χώρο κλειστό και στεγνό.

• Μην αποθηκεύετε την μπαταρία μαζί με τον φορτιστή. Μην επιτρέπετε να αγγίζουν τον εξοπλισμό παιδιά και άλλα μη εγκεκριμένα άτομα. Διατηρείτε τον εξοπλισμό σε χώρο που μπορείτε να κλειδώσετε.

• Για να αποφύγετε τραυματισμούς ή ζημιές στο προϊόν κατά τη μεταφορά και την αποθήκευση, χρησιμοποιήστε το προστατευτικό μεταφοράς.

783 - 009 - 16.05.2025• Κατά τη μεταφορά, πρέπει να στερεώνετε καλά το

Το σύμβολο σημαίνει ότι το προϊόν δεν είναι οικιακό απόρριμμα. Ανακυκλώστε μέσω του τοπικού συστήματος συλλογής ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Αυτό συμβάλλει στην ορθή διαχείριση των αποβλήτων στο τέλος του κύκλου ζωής τους. Επικοινωνήστε με τις τοπικές αρχές, τις υπηρεσίες διαχείρισης οικιακών απορριμμάτων, τον αντιπρόσωπο ή το κατάστημα λιανικής για πληροφορίες. Η εσφαλμένη απόρριψη ενδέχεται να έχει αρνητικές επιπτώσεις στο περιβάλλον και την ανθρώπινη υγεία, λόγω της πιθανής παρουσίας επικίνδυνων ουσιών. Περιεχόμενα Αυτό το σύμβολο υπάρχει πάνω στο προϊόν ή στη συσκευασία του προϊόντος. Τεχνικά στοιχεία Τεχνικά στοιχεία 530iP4 530iPT5

Τύπος μοτέρ BLDC (χωρίς ψήκτρες) 36V Ταχύτητα αλυσίδας, m/s (1/4) 18 18 Χωρητικότητα ντεπόζιτου λαδιού, l/cm

Βάρος χωρίς μπαταρία, εξαρτήματα κοπής, προστατευτικό εξαρτήμα- τος κοπής, εξάρτυση και με κενό ντεπόζιτο, kg 3,4 5 Βαθμός προστασίας υδάτων IPX4

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή dB(A) 98 98 Στάθμες ήχου

Στάθμη ηχητικής πίεσης στα αυτιά του χειριστή, μετρημένη κατά EN 62841-1, dB(A), ελάχ./μέγ.:

Ισοδύναμες στάθμες κραδασμών (a hveq ) στις λαβές, μετρημένες κατά EN 62841-1, m/s

Μακρύς άξονας, εμπρός/οπίσθια λαβή 1,0/0,9 1,0/1,2 Κοντός άξονας, εμπρός/πίσω λαβή - 1,4/1,2

Τα προϊόντα χειρός με μπαταρία της Husqvarna με σήμανση IPX4 πληρούν αυτές τις απαιτήσεις έγκρισης

Τα καταγεγραμμένα στοιχεία για τη στάθμη ηχητικής ισχύος του μηχανήματος παρουσιάζουν τυπική στατιστική διασπορά (τυπική απόκλιση) 2 dB (A).

Τα καταγεγραμμένα στοιχεία για τη στάθμη ηχητικής πίεσης του μηχανήματος παρουσιάζουν τυπική στατιστική διασπορά (τυπική απόκλιση) 1 dB (A).

Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 2 m/s

Εγκεκριμένες μπαταρίες Χρησιμοποιείτε μόνο γνήσιες μπαταρίες BLi για αυτό το

Μπαταρία BLi200 40-B220X Τύπος Ιόντων λιθίου Ιόντων λιθίου Χωρητικότητα μπαταρίας, Ah 5,2 6,0 Ονομαστική τάση, V 36 36 Βάρος, kg / lb 1,3 / 2,8 1,4/3,1 Εγκεκριμένοι φορτιστές μπαταρίας Φορτιστής μπαταρίας QC330 QC500 40-C500X Τάση δικτύου παροχής, V 100-240 100-240 100-240 Συχνότητα, Hz 50-60 50-60 50-60 Ισχύς, W 330 500 500 Συνδυασμοί λάμας οδήγησης και αλυσίδας πριονιού Οι παρακάτω συνδυασμοί διαθέτουν έγκριση CE. Λάμα οδήγησης Αλυσίδα πριονιού Μήκος, ίντσες Βήμα, ίντσες Πάχος, mm Τύπος Μήκος, σύνδεσμοι συστήματος μετά- δοσης κίνησης, αρ. 10 1/4 1,3 Husqvarna H00

10 3/8 mini 1,3 Husqvarna S93G 40 Ακόνισμα αλυσίδας πριονιού και χρήση οδηγού ακονίσματος Χρησιμοποιήστε τον συνιστώμενο οδηγό ακονίσματος για να επιτύχετε σωστές γωνίες ακονίσματος. Χρησιμοποιήστε τον συνιστώμενο οδηγό ακονίσματος για να επιτύχετε σωστές γωνίες ακονίσματος. Εάν δεν γνωρίζετε ποια αλυσίδα πριονιού έχετε στο προϊόν σας, απευθυνθείτε στον τοπικό αντιπρόσωπο

783 - 009 - 16.05.2025 143Δήλωση Συμμόρφωσης

Δήλωση συμμόρφωσης ΕΕ Εμείς, η Husqvarna AB, SE‐561 82 Huskvarna, Σουηδία, τηλ.: +46-36-146500, δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν: Περιγραφή Κλαδευτήρι με μακριά λαβή με λειτουργία μπαταρίας

Husqvarna Τύπος / Μοντέλο 530iP4, 530iPT5 Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2025 και έπειτα συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ: Κανονισμός Περιγραφή 2006/42/ΕΚ "σχετικά με τα μηχανήματα" 2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2011/65/ΕΕ "σχετικά με τον περιορισμό των επικίνδυνων ουσιών" και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018. Κοινοποιημένος φορέας: Η 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden διενήργησε εξέταση τύπου ΕΚ, σύμφωνα με την οδηγία περί μηχανημάτων (2006/42/ΕΚ) άρθρο 12, σημείο 3 στοιχείο β. Το πιστοποιητικό έχει τον αριθμό: 0404/19/2530. Για πληροφορίες σχετικά με τις εκπομπές θορύβου, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 141
