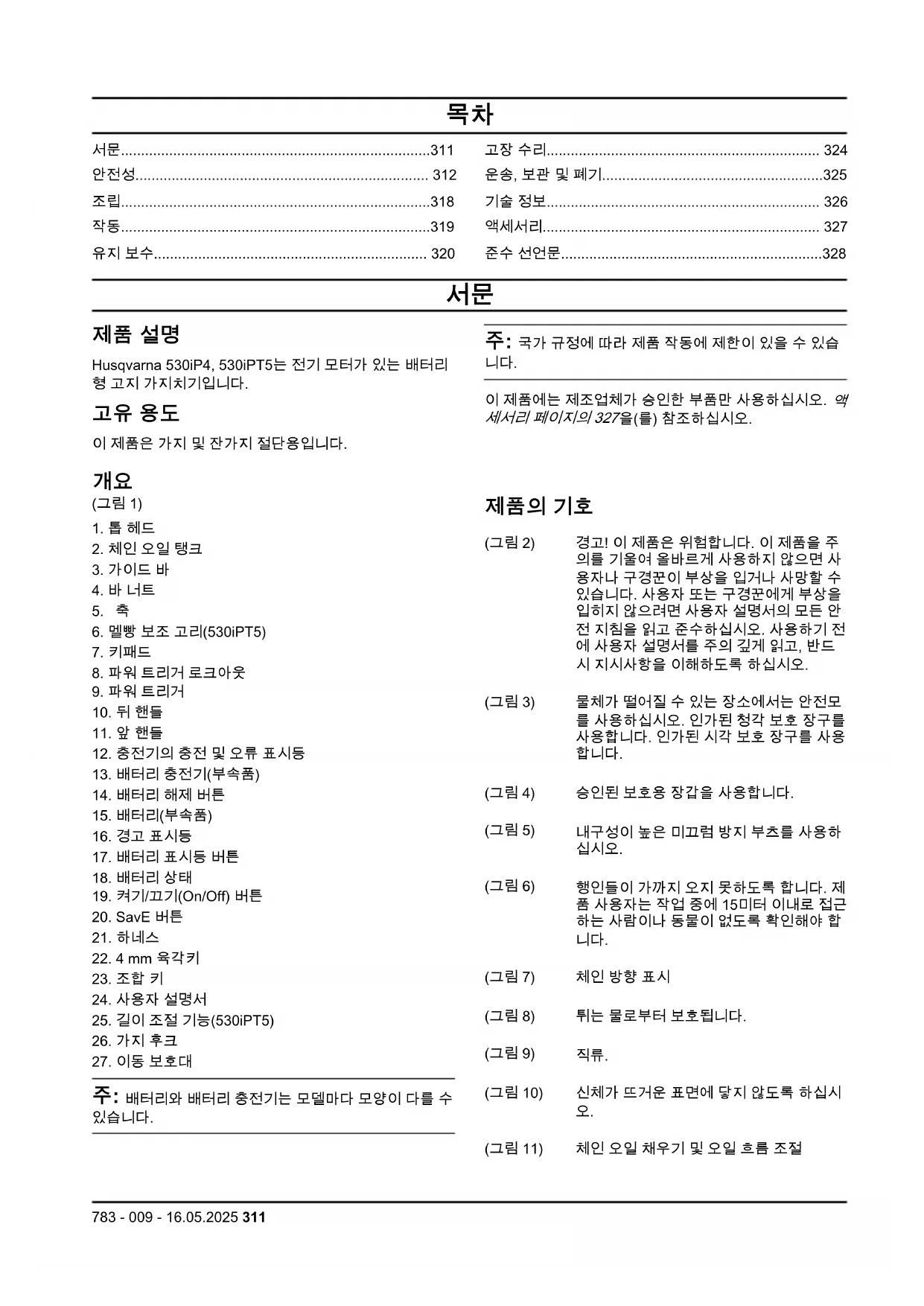

사용 설명서 530iP4 HUSQVARNA

Husqvarna 530iP4, 530iPT5는 전기 모터가 있는 배터리 형 고지 가지치기입니다.

이 제품은 가지 및 잔가지 절단용입니다. 주: 국가 규정에 따라 제품 작동에 제한이 있을 수 있습

이 제품에는 제조업체가 승인한 부품만 사용하십시오.

세서리 페이지의 327 을(를) 참조하십시오.

6. 멜빵 보조 고리(530iPT5)

12. 충전기의 충전 및 오류 표시등

25. 길이 조절 기능(530iPT5)

배터리와 배터리 충전기는 모델마다 모양이 다를 수

(그림 2) 경고! 이 제품은 위험합니다. 이 제품을 주 의를 기울여 올바르게 사용하지 않으면 사 용자나 구경꾼이 부상을 입거나 사망할 수 있습니다. 사용자 또는 구경꾼에게 부상을 입히지 않으려면 사용자 설명서의 모든 안 전 지침을 읽고 준수하십시오. 사용하기 전 에 사용자 설명서를 주의 깊게 읽고, 반드 시 지시사항을 이해하도록 하십시오. (그림 3) 물체가 떨어질 수 있는 장소에서는 안전모 를 사용하십시오. 인가된 청각 보호 장구를 사용합니다. 인가된 시각 보호 장구를 사용

(그림 4) 승인된 보호용 장갑을 사용합니다. (그림 5) 내구성이 높은 미끄럼 방지 부츠를 사용하

(그림 6) 행인들이 가까지 오지 못하도록 합니다. 제 품 사용자는 작업 중에 15미터 이내로 접근 하는 사람이나 동물이 없도록 확인해야 합

(그림 8) 튀는 물로부터 보호됩니다. (그림 9)

(그림 10) 신체가 뜨거운 표면에 닿지 않도록 하십시

(그림 11) 체인 오일 채우기 및 오일 흐름 조절

783 - 009 - 16.05.2025 311(그림 12)

절단 장치 구동 시간, 작동 시간/공전 시간 (그림 13) 제품 또는 패키지를 생활 폐기물로 처리할 수 없습니다. 제품 및 패키지는 전기 및 전 자 장비의 재생을 위해 지정된 재활용 처리 센터로 보내야 합니다. (유럽에만 해당) (그림 14) 유지보수 전에 배터리를 분리하십시오. (그림 19) 이 제품은 전기에 절연되어 있지 않습니다. 제품이 고압 전선에 닿거나 가까워지면 사망하거나 심각한 부상을 당할 수 있습니다. 전기가 아크로 한 곳에서 다른 곳으로 튕길 수 있습니다. 전압 이 높을수록 전기가 멀리 튈 수 있습니다. 또한 전기는 특히 젖어있는 경우 가지와 다른 물체를 타고 이동할 수도 있습니다. 항상 장비와 고압 전선 및/또는 그에 닿아 있는 다른 물체의 거리가 최소한 10m가 되도록 유지하십시오. 이 안전거리 내에서 작업해야 하는 경우에는 항상 관련 전기 회사에 문의하여 작업을 시작하기 전에 전원이 꺼져 있는 것을 확인하십시오. yyyywwxxxx 명판에 일련 번호가 표시됩니다. yyyy 는 생산 연도이고 ww는 생산 주이며 xxxxx는 일련 번호입니다. (그림 15) 이 제품은 적용 가능한 EC 지침 조항을 준

주: 제품의 여타 기호/도안은 일부 시장의 인증 요구사

배터리 및/또는 배터리 충전기의 기호 (그림 20) 전기 및 전자 장비 재활용 처리 장에서 이 제품을 재활용하십시 오. (유럽에만 해당). (그림 16) 페일 세이프(Fail-safe) 변압기 (그림 17) 배터리 충전기는 실내에서만 사용 및 보관

설명서에서 특히 중요한 부분을 가리킬 때 경고, 주의 및

경고: 설명서의 지시사항을 준수하지 않을 경우 작업자나 옆에 있던 사람이 부상을 입거 나 사망할 위험이 있을 때 사용됩니다. 주의: 설명서의 지시사항을 준수하지 않을 경우 제품, 다른 재료 또는 인접한 지역에서 피해가 발생할 위험이 있을 때 사용됩니다. 주: 주어진 상황에 대한 정보를 추가로 제공할 때 사용

일반 장비 안전 경고 경고: 이 장비와 함께 제공된 모든 안전 경 고, 지침, 그림, 사양을 확인하십시오.

열된 지침을 따르지 않으면 전기 쇼크, 화재 및/또는 심각한 부상이 발생할 수 있습니다. 나중에도 참조할 수 있도록 모든 경고와 지침을 보관하십

경고에 있는 "장비"라는 용어는 주전원으로 작동하 는(유선) 장비 또는 배터리로 작동하는(무선) 장비를 말합

• 작업 영역을 깨끗하고 밝게 유지합니다. 어수선하거 나 어두운 곳에서 사고가 발생합니다.

• 장비를 가연성 액체나 가스 또는 먼지 등이 있는 폭발 가능한 지역에서 작동시키지 마십시오.장비는 먼지나 증기를 점화할 수 있는 불꽃을 발생시킵니다.

• 장비를 조작할 때는 아이들과 행인들이 멀리 떨어지 게 하십시오. 방심할 경우 통제력을 잃을 수 있습니

• 장비 플러그는 소켓에 맞아야 합니다. 플러그를 어떠 한 경우에도 개조하지 마십시오. 접지시킨 장비에 대 해서는 어댑터 플러그를 사용하지 마십시오. 개조하 지 않은 플러그 및 꼭 맞는 소켓을 사용하면 전기 감 전의 위험을 줄일 수 있습니다. 312 783 - 009 - 16.05.2025• 파이프, 라디에이터, 전자레인지, 냉장고 등과 같이 접지된 표면에 신체를 접촉시키지 마십시오. 접촉하 는 경우에는 전기 감전 위험이 증대됩니다.

• 장비가 비나 습기에 노출되지 않도록 하십시오. 장비 에 물이 유입되면 전기 감전의 위험이 증대됩니다.

• 코드를 무리하게 당기지 마십시오. 절대로 코드를 당 겨서 장비를 운반하거나 끌어당기거나 플러그를 빼지 마십시오. 코드를 열, 오일, 날카로운 모서리나 움직 이는 부품에서 멀리하십시오. 코드가 손상되거나 엉 키는 경우 전기 감전의 위험이 증대됩니다.

• 장비를 실외에서 작동하는 경우 실외용으로 적합한 연장 코드를 사용하십시오. 실외용으로 적합한 코드 를 사용하면 감전의 위험이 줄어듭니다.

• 어쩔 수 없이 습한 장소에서 장비를 작동해야 하는 경 우에는 누전 차단기(RCD)로 보호되는 전원 공급 장 치를 사용하십시오. 누전 차단기(RCD)를 사용하면 감전의 위험이 줄어듭니다.

• 장비를 조작할 때는 방심하지 말고 작업에 주의하며 상식에 어긋난 행동을 하지 마십시오. 피곤하거나 약 물, 알코올 또는 의약품의 효과가 나타나는 동안에는 장비를 사용하지 마십시오. 장비를 조작하는 동안 한 순간의 방심이 심각한 인명 사고를 일으킬 수 있습니

• 개인 보호 장구를 사용하십시오. 항상 시각 보호 장구 를 착용하십시오. 적절한 작업 조건을 위해 사용되는 먼지 차단 마스크, 미끄럼 방지 안전화, 안전모 또는 청각 보호 장구 등과 같은 안전장비는 부상의 위험을

• 엔진에 실수로 시동이 걸리지 않도록 하십시오. 장비 에 전원 및/또는 배터리 팩을 연결하거나, 장비를 들 어 올리거나 운반하기 전에 스위치가 오프(OFF) 위치 에 있는지 확인하십시오. 스위치 위에 손가락을 올려 놓고 장비를 운반하거나 스위치가 켜져 있는 장비에 전기를 흐르게 할 경우 사고를 일으키게 됩니다.

• 장비의 전원을 켜기 전에 조정 키나 렌치를 제거합니 다. 장비의 회전하는 부품에 부착된 렌치나 키는 인명 사고를 일으킬 수 있습니다.

• 몸을 무리하게 앞으로 뻗지 마십시오. 항상 발 딛는 곳에 적절한 균형을 유지하십시오. 이렇게 하면 예상 치 못한 상황에서 장비를 더 잘 제어할 수 있습니다.

• 적절한 복장을 갖추십시오. 헐거운 옷이나 장신구를 착용하지 마십시오. 머리카락, 의복은 움직이는 부품 에서 멀리 떨어지게 하십시오. 헐거운 의복, 장신구나 긴 머리카락이 움직이는 부품에 끼일 수 있습니다.

• 먼지 추출 및 집진 설비를 연결하기 위해 제공된 장비 의 경우 연결 상태와 제대로 사용되고 있는지 여부를 확인하십시오. 집진 설비를 사용할 경우 먼지와 관련 된 위험을 줄일 수 있습니다.

• 장비의 빈번한 사용으로 인해 익숙해짐으로써 무사 안일주의에 빠지거나 장비 안전 원칙을 무시하지 않 도록 하십시오. 부주의한 작동으로 인해 1초 이내에 도 심각한 상처를 입을 수 있습니다. 장비 사용과 주의 사항

• 장비를 강제로 사용하지 마십시오. 용도에 맞는 올바 른 장비를 사용하십시오. 올바른 장비는 설계된 속도 로 사용할 때 더 안전하고 훌륭하게 작업을 수행합니

• 스위치로 장비를 켜고 끄지 못할 경우에는 장비를 사 용하지 마십시오. 스위치로 조작이 불가능한 장비는 위험하며 수리해야 합니다.

• 조절, 부속품 교환 또는 장비 보관 전에 전원에서 플 러그를 분리하거나 배터리 팩을 탈착 가능한 경우 장 비에서 제거하십시오. 그러한 안전 예방 조치는 장비 에 실수로 시동을 거는 위험을 줄여줍니다.

• 아이들의 손이 닿지 않는 곳에 장비를 보관하고 장비 나 이 지침에 대해 잘 모르는 사람이 장비를 작동하지 못하도록 하십시오. 장비가 훈련되지 않은 사용자의 손에 들어갈 경우 위험합니다.

• 장비 및 부속품을 정비합니다. 움직이는 부품의 오정 렬이나 고착, 부품의 파손 및 기타 장비의 작동에 영 향을 줄 수 있는 상태를 점검하십시오. 장비가 손상된 경우 사용하기 전에 수리하십시오. 장비의 유지 보수 가 불량한 경우 많은 사고가 발생할 수 있습니다.

• 절단 공구는 날카롭고 청결하게 관리하십시오. 날카 로운 절단 날을 갖추도록 제대로 관리된 절단 장비는 고착될 가능성이 적고 제어하기가 쉽습니다.

• 작업 조건 및 수행해야 할 작업을 고려하면서 이 지시 사항에 따라 장비, 액세서리 및 비트 등을 사용하십시 오. 그러한 목적과 다른 작업에 장비를 사용할 경우 위험한 상황이 발생할 수 있습니다.

• 핸들과 손잡이 부분을 건조하고 깨끗하며 오일과 그 리스가 없도록 유지하십시오. 핸들과 손잡이 부분이 미끄러우면 예상치 못한 상황에서 장비를 안전하게 취급하고 제어할 수 없습니다. 무선 전동 장비 사용 및 주의사항

• 제조업체에서 지정한 충전기로만 충전하십시오. 지정 된 배터리 팩 유형에 적합하도록 설계된 충전기에 다 른 유형의 배터리 팩을 사용하면 화재의 위험이 있을

• 장비에는 특별히 지정된 배터리 팩만 사용하십시오. 다른 유형의 배터리 팩을 사용하면 상해 및 화재의 위 험이 있을 수 있습니다.

• 단자의 단락을 야기할 수 있으므로 배터리 팩을 사용 하지 않을 때는 클립, 동전, 열쇠, 못, 나사 등 각종 금 속 물체로부터 멀리 하십시오. 배터리 단자가 단락되 면 화상 또는 화재를 일으킬 수 있습니다.

• 너무 심하게 사용하면 배터리에서 배터리액이 누수될 수 있으므로 신체에 닿지 않게 하십시오. 만일 실수로 신체에 닿은 경우 물로 세척하십시오. 만일 배터리액 이 눈에 닿은 경우 추가로 의료적인 도움을 받으십시 오. 배터리에서 누수된 배터리액은 자극 또는 화상을 일으킬 수 있습니다.

• 손상되거나 개조된 배터리 팩 또는 장비를 사용하지 마십시오. 손상되거나 개조된 배터리는 화재, 폭발 및 부상의 위험이 있는 예측할 수 없는 동작을 할 수 있

• 배터리 팩 또는 장비를 불이나 과도한 온도에 노출시 키지 마십시오. 불이나 130°C(265 °F) 이상의 온도에 노출되면 폭발할 수 있습니다.

• 모든 충전 지침에 따라 지침에 지정된 온도 범위 외에 서 배터리 팩 또는 장비를 충전하지 마십시오. 부적절 하게 충전하거나 명시된 온도 범위를 벗어나면 배터 리를 손상시킬 수 있으며 화재의 위험이 높아집니다.

• 정품 교체 부품만을 사용하는 유자격 수리 기술자에 게만 수리를 맡기십시오. 이렇게 하면 장비의 안전을 확실히 관리할 수 있습니다.

• 손상된 배터리 팩은 정비하지 마십시오. 배터리 팩에 대한 서비스는 제조업체 또는 공인 서비스 제공업체 만 수행해야 합니다. 폴 장착 가지치기 안전 경고:

• 폴 장착 가지치기가 작동 중인 경우 신체 모든 부분을 톱 체인 또는 톱날로부터 멀리합니다. 폴 장착 가지치 기를 시동하기 전에 톱 체인 또는 톱날에 접촉하는 것 이 없는지 확인하십시오. 폴 장착 가지치기를 작동하 는 동안 한순간이라도 방심하면 자신이나 다른 사람 이 부상을 입을 수 있습니다.

• 폴 장착 가지치기를 작동할 때는 항상 두 손을 사용하 십시오. 통제 불능 상태가 되지 않도록 폴 장착 가지 치기를 두 손으로 잡으십시오.

• 감전사의 위험을 줄이려면 폴 장착 가지치기를 전선 근처에서 절대 사용하지 마십시오. 전선에 접촉하거 나 전선 근처에서 사용하면 심각한 부상을 입거나 감 전으로 사망에 이를 수 있습니다.

• 톱 체인 또는 톱날이 숨어 있는 배선에 닿을 수 있으 므로 폴 장착 가지치기를 잡을 때는 반드시 절연된 손 잡이 부분을 잡아야 합니다. 톱 체인 또는 톱날이 "전 기가 흐르는" 배선에 닿으면 이는 장비의 금속 부품이 "흐르는 전기"에 노출됨을 의미하며 작업자가 감전될

• 눈 및 귀 보호 장구를 착용하십시오. 손을 보호하는 추가 보호 장비와 미끄러짐 방지 신발을 권장합니다. 적절한 보호 장비는 인명 사고의 위험을 줄입니다.

• 폴 장착 가지치기를 머리 위에서 작동할 때는 항상 머 리 보호 장비를 사용하십시오. 떨어지는 파편으로 인 해 심각한 인명 사고가 발생할 수 있습니다.

• 항상 올바른 자세를 유지하고 지면에 서 있을 때만 폴 장착 가지치기를 작동하십시오. 미끄럽거나 불안정한 곳에서는 균형을 잃거나 장비를 제어하지 못할 수 있

• 나무, 사다리 또는 불안정한 지지대에서 폴 장착 가지 치기를 작동하지 마십시오. 이와 같은 방식으로 폴 장 착 가지치기를 작동하면 균형을 잃고 통제력을 상실 하며 신체 부상을 입을 수 있습니다.

• 모든 전원 코드 및 케이블을 절단 부위에서 멀리하십 시오. 전원 코드 또는 케이블이 나무 속에 숨어 있을 수 있으며, 톱 체인 또는 톱날이 실수로 케이블을 절

• 특히, 낙뢰 위험이 있는 궂은 날씨에는 폴 장착 가지 치기를 사용하지 마십시오. 그러면 낙뢰에 맞을 위험

• 장력이 가해진 가지를 자르는 경우 가지가 튕겨 나올 수 있습니다. 목재 조직에 가해진 장력이 풀리면 반발 력이 가해진 가지가 작업자를 치거나 폴 장착 가지치 기를 통제 불능 상태로 만들 수 있습니다.

• 잡목과 묘목을 자를 때 특히 주의하십시오. 가는 부분 이 톱 체인 또는 톱날에 걸려 작업자 쪽으로 갑자기 날아가거나 작업자의 균형을 무너트릴 수 있습니다.

• 장비 스위치를 끈 상태에서 폴 장착 가지치기를 운반 할 때는 전원 스위치를 작동하지 않도록 주의하고 톱 체인 또는 톱날을 몸에서 멀리 두십시오. 폴 장착 가 지치기를 올바르게 운반하면 움직이는 톱 체인 또는 톱날과의 우발적인 접촉 가능성이 낮아집니다.

• 폴 장착 가지치기를 운반하거나 보관할 때는 항상 가 이드 바 또는 톱날 덮개를 장착하십시오. 폴 장착 가 지치기를 올바르게 취급하면 움직이는 톱 체인 또는 톱날과 우발적인 접촉 가능성이 낮아집니다.

• 걸린 물체를 제거하거나, 폴 장착 가지치기를 보관 또 는 정비할 때는 스위치가 꺼져 있고 모든 배터리 팩이 제거되어 있는지 확인하십시오. 걸린 물질 제거 혹은 정비를 할 때 장비를 예상치 않게 작동하면 심각한 부 상을 초래할 수 있습니다.

• 나무만 자르십시오. 용도 외로 폴 장착 가지치기를 사 용하지 마십시오. 예: 폴 장착 가지치기를 플라스틱, 금속, 석재 또는 비목재 절단에 사용하지 마십시오. 폴 장착 가지치기를 용도 이외로 사용하면 위험한 상

기계 반동의 원인 및 작업자 보호 가이드 바의 코 또는 끝부분이 물체에 접촉하거나 나무가 빽빽이 있고 절단면이 톱 체인을 조이면 기계 반동이 발 생할 수 있습니다. 일부 경우 끝부분 접촉은 갑작스런 역 반응을 유발하여 가이드 바를 작업자 방향으로 위 아래로 움직입니다. 가이드 바 상단이 톱 체인을 조이면 가이드 바가 작업자 쪽으로 빠르게 밀릴 수 있습니다. 이러한 반 응으로 톱을 통제하지 못하고 심각한 부상이 발생할 수 있습니다. 톱에 장착된 안전 장치에만 의존하지 마십시 오. 엔진톱 사용자로서 여러 조치를 취해 절단 작업의 사 고나 부상을 방지해야 합니다. 기계 반동은 엔진톱 오용 및/또는 부적절한 사용 방법 또는 조건으로 발생하며 아 래와 같은 적절한 주의를 통해 피할 수 있습니다.

• 두 손을 사용하여 엄지와 손가락으로 엔진톱 핸들을 단단히 잡고 몸과 팔을 기계 반동을 이길 수 있도록 위치시키십시오. 기계 반동은 적절한 주의를 취하면 작업자가 제어할 수 있습니다. 엔진톱을 놓치지 마십

• 몸을 무리하게 앞으로 뻗거나 어깨 높이 위로 자르지 마십시오. 원치 않는 끝부분 접촉을 방지하고 예상치 못한 상황에서 엔진톱을 보다 잘 제어할 수 있습니다.

• 제조업체가 지정한 교체 가이드 바와 톱 체인만 사용 하십시오. 부적절한 교체 가이드 바 및 톱 체인으로 체인 고장 및/또는 기계 반동이 발생할 수 있습니다.

• 제조업체의 톱 체인 연마 및 유지 보수 지침을 따르십 시오. 깊이 게이지 높이를 줄이면 기계 반동이 증가할

• 배터리를 분리하여 제품이 실수로 작동되지 않도록

• 이 제품은 조심하지 않거나 잘못 사용하면 위험한 공 구입니다. 이 제품은 작업자 또는 다른 사람에게 심각 한 부상이나 사망을 초래할 수 있습니다.

• 제품이 초기 사양에서 변경된 경우 제품을 사용하지 마십시오. 제조업체의 승인 없이 제품의 일부를 변경

783 - 009 - 16.05.2025하지 마십시오. 제조업체가 승인한 부품만 사용하십

시오. 잘못된 유지 관리의 결과로 부상이나 사망 사고 가 발생할 수 있습니다.

• 사용 전에 제품을 점검하십시오. 참조:

손상되거나 제대로 작동하지 않는 제품은 사용하지 마십시오. 본 설명서에 나온 안전 점검, 유지 보수 및 서비스 지침을 실행하십시오.

• 어린이가 제품을 가지고 장난하지 않도록 감독해야 합니다. 아이들이나 제품 사용에 관하여 교육을 받지 못한 다른 사람이 장비를 사용하고/배터리를 사용하 거나 서비스하지 않도록 하십시오. 현지 법에 따라 사 용자의 연령이 규정될 수 있습니다.

• 어린이나 승인되지 않은 사람이 접근하지 못하도록 제품을 자물쇠가 있는 장소에 보관하십시오.

• 어린이의 손이 닿지 않는 곳에 제품을 보관하십시오.

• 제조사의 인가 없이는 어떤 경우에도 제품의 설계를 변경할 수 없습니다. 항상 정품 액세서리를 사용하십 시오. 인가받지 않은 개조 및/또는 액세서리는 사용자 와 동료 작업자에게 심각한 인명 사고 또는 사망을 초

주: 국가 또는 해당 지역 법에 따라 사용이 규제될 수 있 습니다. 제공된 규정을 준수하십시오. 작동에 대한 안전 지침 경고: 제품을 사용하기 전에 다음 경고 지 침을 읽고 준수하십시오.

• 작업 중에 15미터/50피트 이내로 접근하는 사람이나 동물이 없도록 하십시오. 몇 명의 작업자가 같은 구역 내에서 일하고 있는 경우 안전거리는 최소한 15미터 여야 합니다. 그렇지 않으면 심각한 인명 사고의 위험 이 있습니다. 누군가 다가가면 즉시 제품을 정지시키 십시오. 아무도 안전거리 내에 있지 않도록 하고 사용 자의 뒤편을 확인하지 않고 제품을 휘두르지 마십시

• 나쁜 날씨에서 작업하면 쉽게 지치며 위험이 추가되 는 경우가 많습니다. 따라서 짙은 안개, 폭우, 강풍, 혹 한 및 낙뢰 위험 등과 같은 악천후에서는 장비를 사용 하지 않는 것이 좋습니다.

• 어린이가 제품을 사용하거나 제품 근처에 있지 못하 도록 하십시오. 제품은 시동하기 쉬우므로 완벽히 감 시하지 않고 보관하는 경우 어린이가 시동할 수도 있 습니다. 이것은 심각한 인명 사고를 당할 수 있는 위 험을 의미합니다. 제품을 긴밀히 감독하지 않는 경우 에는 배터리를 분리하십시오.

• 사람, 동물 또는 기타 물품이 제품 제어에 영향을 미 치지 못하게 하거나 절단용 부품 및 절단용 부품에 의 해 튀어나온 느슨한 물체에 닿지 않게 하십시오.

• 청력 보호 장구를 착용하고 있을 때는 경고 신호나 고 함을 주의해서 들으십시오. 제품이 멈추면 즉시 청력 보호 장구를 벗으십시오.

• 진동에 너무 많이 노출되면 순환계가 약한 사람은 순 환계 장애 또는 신경계 장애를 일으킬 수 있습니다. 진동에 과도하게 노출되어 나타나는 증상을 느끼면 의사에게 문의하십시오. 이런 증상에는 마비, 감각 상 실, 욱신거림, 따끔함, 통증, 무력감, 피부색 또는 상태 의 변화 등이 있으며 일반적으로 손가락, 손, 손목 등

• 인가된 보호대 없이 절단용 부품을 절대로 사용하지 마십시오. 잘못된 또는 결함이 있는 보호대를 끼우면 심각한 인명 사고가 발생할 수 있습니다.

• 제품으로 작업을 시작하기 전에 항상 제품을 정지시 키고, 배터리를 제거하고, 절단 장비가 완전히 정지되 었는지 확인하십시오. 연마 지침을 준수하지 않으면 기계 반동의 위험이 증가합니다.

• 어떻게 해야 하는지 잘 모르는 경우에는 전문가에게 문의해야 합니다. 대리점이나 서비스 센터에 문의합 니다. 자신의 능력 밖이라고 판단되는 모든 조작은 하

• 자신의 능력 밖이라고 판단되는 모든 조작은 하지 마

• 피로한 상태, 알코올 및 마약, 약물 또는 기타 시력, 주 의력, 협응 능력 및 판단력에 영향을 미칠 수 있는 물 질의 영향을 받는 상태에서는 절대 이 제품을 사용해

• 날이 고정된 물체에 닿으면 제품이 격렬하게 옆으로 튕겨날 수 있습니다. 이것을 기계 반동이라 합니다. 기계 반동은 제품/작업자를 어떠한 방향으로든 급격 하게 밀어내고 제품을 제어할 수 없게 할 수 있습니 다. 가이드 바 끝으로 절단하지 않도록 하십시오.

• 사고 발생 시 도움을 청할 수 있는 상황이 아닌 경우 에는 제품을 사용하지 마십시오.

• 항상 발을 단단히 딛고 중심을 유지하십시오. 작업자 가 쉽게 움직일 수 있고 안전하게 서 있을 수 있는지 확인하십시오. 갑자기 움직여야 할 경우 지면에 장애 물(뿌리, 바위, 가지, 도랑 등)이 있는지 주변 지역을 점검하십시오. 경사 지면에서 작업할 때는 특히 주의

• 항상 작업 구역을 검사하십시오. 돌, 깨진 유리, 못, 강 선, 끈 등 절단용 부품 주위로 감기거나 튕겨 나갈 수 있는 느슨한 물체를 모두 제거합니다.

• 장력이 높은 나무를 자를 때는 특히 주의하십시오. 장 력 상태에 있는 나무는 절단 전후에 원위치로 튕겨 나 갈 수 있습니다. 올바르지 않은 위치에 있거나 나무의 잘못된 장소를 절단하면 나무가 작업자나 제품을 칠 수 있어 사고의 위험이 있습니다. 두 상황은 심각한 부상을 유발할 수 있습니다.

• 멜빵으로 제품의 무게를 지지하여 제품을 쉽게 다룰

• 항상 두 손으로 제품을 잡으십시오. (그림 21)

• 다른 구역으로 이동하기 전에 제품을 정지시키십시 오. 제품을 가까운 거리로 이동할 때에도 이동 보호대

• 제품이 작동 중일 때에는 시계가 확보되지 않는 한 제 품을 아래쪽으로 내려 놓지 마십시오.

• 제품이 -10° 이하의 온도에서 작동하는 경우에는 작 업을 시작하기 전에 최소한 24시간 동안 제품과 배터 리를 따뜻한 공간에 보관해야 합니다.

• 절대로 절단되는 가지의 바로 아래에 서 있지 마십시 오. 심각한 부상이나 치명적인 부상을 당할 수 있습니

• 머리 위 전선 근처에서 이루어지는 작업에 대한 해당 안전 규정을 준수하십시오.

783 - 009 - 16.05.2025

315• 이 제품은 전기에 절연되어 있지 않습니다. 제품이 고 압 전선에 닿거나 가까워지면 사망하거나 심각한 부 상을 당할 수 있습니다. 전기가 아크로 한 곳에서 다 른 곳으로 튕길 수 있습니다. 전압이 높을수록 전기가 멀리 튈 수 있습니다. 또한 전기는 특히 젖어있는 경 우 가지와 다른 물체를 타고 이동할 수도 있습니다. 항상 제품과 고압 전선 및/또는 그에 닿아 있는 다른 물체의 거리가 최소한 10m/33피트가 되도록 유지하 십시오. 이 안전거리 내에서 작업해야 하는 경우에는 항상 관련 전기 회사에 문의하여 작업을 시작하기 전 에 전원이 꺼져 있는 것을 확인하십시오.

• 손상된 절단용 부착물은 사고의 위험성을 증가시킵니

경고: 제품을 사용하기 전에 다음 경고 지

• 제품을 사용할 때는 항상 인가된 개인 보호 장구를 착 용하십시오. 개인 보호 장구가 부상을 완전히 방지할 수는 없지만 사고가 발생할 경우 부상의 정도를 줄일 수 있습니다. 대리점에서 올바른 장비를 선택할 수 있

• 낙하물의 위험이 있는 곳에서는 헬멧을 사용하십시

• 소음에 장시간 노출될 경우 영구적인 청각 장애가 초 래될 수 있습니다. 일반적으로 배터리 구동 제품은 비 교적 조용하지만, 소음 수준과 장기간의 사용으로 인 해 손상을 입을 수 있습니다. Husqvarna에서는 하루 중에 장시간 일관되게 제품을 사용할 때 사용자가 청 력 보호 장구를 사용하도록 권장합니다. 계속적이고 규칙적인 사용자는 정기적으로 청력을 검사해야 합니

청력 보호 장구는 소리 및 경고 신호를 듣는 능력을 제한합니다.

• 인가된 시각 보호 장구를 사용합니다. 가리개를 사용 하는 경우에는 반드시 인가된 고글을 사용하십시오.

인가된 고글은 미국 표준 ANSI Z87.1 또는 EU 국가

의 EN 166에 부합되어야 합니다.

• 얼굴 보호를 위해 바이저를 사용하십시오. 바이저는 눈을 보호하기에 충분하지 않습니다. (그림 22)

• 절단 장비를 부착하거나, 검사하거나, 청소하는 경우 처럼 필요할 때 장갑을 사용하십시오.

• 견고한 미끄럼 방지 부츠 또는 신발을 사용하십시오.

• 질긴 천으로 만든 옷을 사용하십시오. 항상 두꺼운 긴 바지와 긴 소매를 착용하십시오. 나뭇가지와 잔가지 에 걸릴 수 있는 느슨한 옷을 착용하지 마십시오. 보 석, 짧은 바지, 샌들을 착용하지 말고, 맨발로 작업하 지 마십시오. 머리카락을 어깨높이 위로 안전하게 올

• 응급 처치 용품은 가까이에 두십시오. (그림 24)

경고: 제품을 사용하기 전에 다음 경고 지

• 안전장치가 손상되었거나 올바르게 작동하지 않는 제 품을 사용하지 마십시오.

• 안전장치를 정기적으로 점검하십시오. 참조:

• 안전장치가 손상되었거나 올바르게 작동하지 않는 경 우 Husqvarna 서비스 대리점에 문의하십시오.

1. 켜기/끄기(On/Off) 버튼(A)을 누릅니다. (그림 25)

a) LED(B)가 켜지면 제품이 켜집니다. b) LED(B)가 꺼지면 제품이 꺼집니다.

2. 경고 표시등(C)이 켜지거나 깜박거리는 경우

페이지의 324 항목을 참조하십시오. 파워 트리거 로크아웃 점검 방법 파워 트리거 로크아웃은 우연히 작동되는 것을 방지하기 위한 것입니다. 파워 트리거 로크아웃을 앞으로 누른 다 음(A) 파워 트리거 로크아웃을 핸들에 대고 누르면(B), 파 워 트리거(C)가 해제됩니다. 핸들을 놓으면 파워 트리거 와 파워 트리거 로크아웃이 둘 다 원래 위치로 돌아갑니 다. 이 동작은 세 개의 독립된 스프링에 의해 작동됩니다. (그림 26)

1. 록이 초기 위치에 있을 때 파워 트리거가 잠겨 있는

2. 파워 트리거 로크아웃을 앞으로 누르고(A) 아래로 누

릅니다. 파워 트리거 로크아웃을 핸들에 대고 유지한 다음 놓으면 원래 위치로 돌아오는지 확인하십시오. (그림 28)

3. 파워 트리거와 파워 트리거 로크아웃이 부드럽게 움

직이는지, 리턴 스프링이 제대로 작동하는지 점검하 십시오. (그림 29)

4. 켜기/끄기(On/Off) 버튼을 누릅니다.

페이지의 319 항목을 참조하십시오.

5. 파워 트리거를 완전히 눌러 최대 속도를 적용합니다.

6. 파워 트리거를 풀고 절단용 부품이 정지하여 가만히

있는지를 점검합니다. 절단용 부착물 보호대 절단용 부품 보호대는 사용자 방향으로 튀어나오는 느슨 한 물체를 차단합니다. 절단용 부품 보호대가 손상되었는지 확인하고 손상된 경 우 교체하십시오. 절단용 부품에 사용하도록 인가된 보호

316 783 - 009 - 16.05.2025• 승인된 가이드 바/톱 체인 조합 및 연마 장비만 사용 하십시오. 자세한 지침은 액세서리 페이지의 327

• 톱 체인을 사용하거나 유지 보수할 때에는 보호 장갑 을 착용하십시오. 움직이지 않는 톱 체인으로 인해 부 상을 입을 수도 있습니다.

• 절단 이를 올바르게 연마하여 유지하십시오. 지침을 준수하여 권장 파일게이지를 사용하십시오. 손상되거 나 잘못 연마된 톱 체인은 사고 위험을 높입니다. (그림 30)

• 정확한 깊이 게이지 설정을 유지하십시오. 당사 지침 에 따라 권장 깊이 게이지 설정을 사용하십시오. 깊이 게이지 설정이 너무 크면 기계 반동의 위험이 증가합

• 톱 체인의 장력이 올바른지 확인합니다. 톱 체인이 가 이드 바에 맞게 조여지지 않는 경우 톱 체인이 이탈할 수 있습니다. 잘못된 톱 체인 장력은 가이드 바, 톱 체 인 및 체인 구동 스프로켓의 마모를 증가시킵니다.

• 절단 장비를 정기적으로 유지 보수하고 올바르게 윤 활하십시오. 톱 체인이 올바르게 윤활되지 않으면 가 이드 바, 체인 및 체인 구동 스프로켓의 마모 위험이

경고: 제품을 사용하기 전에 다음 경고 지

• Husqvarna 인증 배터리만 사용하십시오.

터리 페이지의 327 을(를) 참조하십시오. 배터리는 소 프트웨어 암호화되어 있습니다.

• 관련된 Husqvarna 제품의 전원 공급에는 Husqvarna 인증 배터리만 사용하십시오. 부상을 방지하기 위해 배터리를 다른 장치의 전원 공급 장치로 사용하지 마

• 감전의 위험이 있습니다. 배터리 단자를 열쇠, 동전, 나사 또는 기타 금속에 연결하지 마십시오. 이로 인해 배터리가 누전될 수 있습니다.

• 배터리의 에어 슬롯에 물체를 넣지 마십시오.

• 배터리를 직사광선, 열 또는 화염으로부터 멀리하십 시오. 배터리가 화상 및/또는 화학 화상을 초래할 수

• 배터리가 비를 맞거나 젖지 않도록 보호하십시오.

• 배터리를 전자레인지나 고압으로부터 멀리하십시오.

• 배터리를 분해하거나 부수지 마십시오.

• 배터리가 새면 액체가 몸이나 눈에 닿지 않도록 하십 시오. 액체를 만진 경우 다량의 물과 비누로 부위를 닦고 의료 지원을 받으십시오. 눈에 액체가 들어가면 문지르지 말고 물로 최소 15분 동안 눈을 씻어내고 의 료 지원을 받으십시오.

• 배터리는 -10°C~40°C(14°F~114°F)의 온도에서 사용

• 배터리 또는 배터리 충전기를 물로 청소하지 마십시

제품, 배터리 및 배터리 충전기 청소 방법 페이지 의 323 을(를) 참조하십시오.

• 손상되거나 제대로 작동하지 않는 배터리는 사용하지

• 배터리는 못, 나사 또는 보석과 같은 금속 물체가 닿 지 않도록 보관하십시오.

• 배터리를 어린이의 손이 닿지 않는 곳에 보관하십시

경고: 제품을 사용하기 전에 다음 경고 지

• 안전 지침을 준수하지 않을 경우 감전 또는 누전의 위

• 제품과 함께 제공되지 않은 배터리 충전기를 사용하 지 마십시오. Husqvarna 인증 배터리 충전기만 사용 하여 Husqvarna 인증 배터리를 충전하십시오. 자세

인가된 배터리 충전기 페이지의 327

• 배터리 충전기 분해를 시도하지 마십시오.

• 손상되거나 제대로 작동하지 않는 배터리 충전기는

• 전원 코드로 배터리 충전기를 들어 올리지 마십시오. 주전원 소켓에서 배터리 충전기를 분리하려면 플러그 를 당겨 빼내십시오. 전원 코드를 당기지 마십시오.

• 모든 케이블 및 연결선을 물, 오일 및 날카로운 모서 리로부터 멀리하십시오. 케이블이 문, 울타리 등과 같 은 물체 사이에 끼지 않았는지 확인하십시오.

• 인화성 물질이나 부식성 물질 근처에서 배터리 충전 기를 사용하지 마십시오. 배터리 충전기가 덮여 있지 않은지 확인하십시오. 연기 또는 불이 나는 경우에는 배터리 충전기 플러그를 분리하십시오.

• 공기가 잘 통하고 햇빛이 비치지 않는 실내에서만 배 터리를 충전하십시오. 야외에서 배터리를 충전하지 마십시오. 젖어 있는 환경에서 배터리를 충전하지 마

• 배터리 충전기는 5°C~40°C(41°F~104°F)의 온도에서 만 사용하십시오. 공기가 잘 통하고 건조하며 먼지가 없는 환경에서 충전기를 사용하십시오.

• 배터리 충전기의 냉각 슬롯에 물체를 넣지 마십시오.

• 배터리 충전기의 누전을 유발할 수 있으므로 충전기 단자를 금속 물체에 연결하지 마십시오.

• 손상되지 않은, 인가된 주 전원 소켓을 사용하십시오. 배터리 충전기의 코드가 파손되지 않았는지 확인하십 시오. 연장 케이블을 사용하는 경우 연장 케이블이 파 손되지 않았는지 확인하십시오. 유지 보수에 대한 안전 지침

제품을 유지 보수하기 전에 다음 경 고 지침을 읽으십시오.

783 - 009 - 16.05.2025 317• 유지 보수, 다른 점검 또는 제품을 조립하기 전에 배

• 작업자는 이 사용자 설명서에 나와있는 유지 보수 및 서비스만 수행해야 합니다. 더 큰 연장 장치의 유지 보수 및 서비스는 서비스 대리점에 문의하십시오.

• 배터리 또는 배터리 충전기를 물로 청소하지 마십시 오. 강한 세제는 플라스틱에 손상을 줄 수 있습니다.

• 유지 보수 작업을 수행하지 않으면 제품 수명주기가 단축되고 사고 위험이 높아집니다.

• 모든 서비스 및 수리 작업, 특히 제품의 안전장치에 대한 특별 교육이 필요합니다. 유지 보수를 마친 후에 이 사용자 설명서의 모든 점검 내용이 승인되지 않은 경우에는 서비스 대리점에 문의하십시오. 제품을 위 한 전문 수리 및 서비스를 제공해드립니다.

경고: 제품을 조립하기 전에 다음 '안전' 장 을 읽고 이해하십시오. 가이드 바 및 톱 체인을 조립하는 방법

1. 클러치 덮개를 고정하는 바 너트를 제거합니다.

2. 가이드 바를 가이드 바 볼트에서 조절합니다. 가이드

바를 뒤쪽에 놓으십시오. 체인 톱을 구동 스프로켓 위 에 놓고 가이드 바의 홈에 겁니다. 가이드 바의 위 가 장자리에서 시작합니다.

3. 제품의 기호(C)에 표시된 대로 절단 지점의 가장자리

가 가이드 바의 상단 가장자리를 향하게 합니다.

4. 가이드 바 구멍에 체인 조절 핀을 맞춘 후 클러치 덮

개를 설치합니다. 구동 고리가 체인 구동 스프로켓(B) 위에 정확하게 장착되어 있는지 확인합니다. 톱 체인 이 가이드 바의 홈에 걸렸는지 확인합니다. 바 너트를 손으로 가능한 단단하게 조이십시오. (그림 34)

체인 장력 조절 방법 페이지의 323 항목을 참고하십시오. 톱 헤드 각도 조절 방법 경고: 계속하기 전에 제품을 끄고 배터리를 제거하십시오. 보호 장갑을 사용하십시오.

1. 톱 헤드(A)의 나사를 풉니다.

2. 톱 헤드(B)를 90° 회전합니다.

3. 나사(A)를 조이십시오. (그림 35)

• 나사 2개를 사용하여 가지 후크를 연결합니다. (그림 36) 충격 보호대 조립 방법

1. 나사 6개를 사용하여 충격 보호대를 연결합니다. (그

1. 손잡이를 푸십시오. (그림 38)

3. 손잡이를 조이십시오. (그림 39)

2. 멜빵 보조 고리에 멜빵을 연결합니다.

3. 멜빵 보조 고리가 엉덩이 높이가 되도록 멜빵 길이를

조절하십시오. (그림 21) 배터리 충전기 연결 방법

1. 배터리 충전기를 명판에 기재된 전압 및 주파수에 맞

2. 플러그를 접지된 소켓에 연결합니다. 배터리 충전기

의 LED가 녹색으로 한 번 깜박입니다. 주: 배터리 온도가 0°C(32°F) 미만이거나 50°C(122°F) 보다 높으면 배터리가 충전되지 않습니다. 온도가 50°C(122°F)를 넘는 경우 배터리를 충전하기 전에 배터 리 충전기가 배터리를 냉각시킵니다. 배터리를 제품에 연결하는 방법 경고: 제품에는 Husqvarna 정품 배터리만

1. 배터리가 완전히 충전되었는지 확인합니다.

2. 배터리를 제품의 배터리 홀더에 밀어 넣으십시오. 딸

깍 소리가 들리면 배터리가 제자리에 들어가 잠긴 것 입니다. (그림 40)

배터리가 배터리 홀더에 쉽게 들 어가지 않으면 배터리가 올바르게 설치되 지 않은 것입니다. 그러면 제품이 손상될

3. 배터리가 올바르게 설치되었는지 확인하십시오.

체인 오일을 채우는 방법 1시간 동안 작동한 이후나 배터리가 방전되면 체인 오일

1. 톱 헤드 상단의 체인 오일 캡을 여십시오. (그림 41)

2. Husqvarna 체인 오일을 채우십시오.

경고: 제품을 사용하기 전에 다음 '안전' 장 을 읽고 이해하십시오. Husqvarna Connect Husqvarna Connect는 모바일 장치용 무료 앱입니다. Husqvarna Connect 앱은 Husqvarna 제품에 확장된 기능

• 제품 부품 및 서비스에 대한 정보 및 도움말. Husqvarna Connect 사용 시작 방법

1. 모바일 장치에 Husqvarna Connect 앱을 다운로드합

2. Husqvarna Connect 앱에 등록합니다.

3. Husqvarna Connect 앱의 지침 단계에 따라 제품을

연결하고 등록합니다. 주: 일부 시장에서는 Husqvarna Connect 앱을 다운 로드에 사용할 수 없습니다. 자세한 내용은 서비스 대 리점에 문의하십시오.

주: 배터리를 처음 사용하는 경우에는 배터리를 충전하 십시오. 새 배터리는 30%만 충전되어 있습니다.

2. 배터리를 배터리 충전기에 삽입합니다. (그림 42)

배터리와 배터리 충전기는 모델마다 모양이 다 를 수 있지만 절차는 동일합니다.

3. 배터리 충전기의 녹색 충전 표시등이 켜져 있는지 확

인합니다. 이는 배터리가 배터리 충전기에 올바르게 연결되었음을 의미합니다.

4. 배터리의 모든 LED가 켜지면 배터리가 완전히 충전

5. 주전원 소켓에서 배터리 충전기를 분리하려면 플러그

를 당겨 빼냅니다. 케이블을 당기지 마십시오.

6. 배터리를 배터리 충전기에서 분리합니다.

자세한 내용은 배터리 및 배터리 충전기 설명서를

1. 작업 구역을 검사하십시오. 튕겨 나갈 수 있는 물체를

2. 체인 톱을 검사합니다. 무뎌지거나, 균열이 있거나,

3. 제품에 이상이 없는지 확인합니다.

4. 너트와 나사가 모두 단단히 조여졌는지 확인합니다.

5. 체인이 적절히 윤활되었는지 확인하십시오.

비 윤활 방법 페이지의 323 을(를) 참고하십시오.

6. 엔진이 공전 중일 때 체인 톱이 항상 정지하는지 점검

7. 제품을 용도에 맞게 사용합니다.

8. 핸들과 안전 기능이 순서대로 작동하는지 확인합니

다. 빠진 부품이 있거나 사양을 변경한 장비는 절대

1. 켜기/끄기(On/Off) 버튼을 녹색 LED가 켜질 때까지

2. 파워 트리거를 사용하여 속도를 조절하십시오.

SavE 기능 사용 방법 이 제품에는 절전 기능(SavE)이 있습니다. SavE 기능은 체인 속도를 줄이고 가장 긴 배터리 작동 시간을 제공합

주: SavE 기능은 제품의 절단력을 감소시키지 않습니

1. 키패드의 SavE 버튼을 누릅니다.

2. 녹색 LED가 켜지는지 확인합니다.

3. 기능을 차단하려면 SavE 버튼을 다시 누릅니다. 녹색

1. 파워 트리거 또는 파워 트리거 로크아웃을 푸십시오.

2. 녹색 LED가 꺼질 때까지 켜기/끄기(On/Off) 버튼을

3. 배터리의 해제 버튼을 누르고 배터리를 꺼내십시오.

절단되는 가지의 바로 아래에 서 있 지 마십시오. 사망하거나 부상을 입을 수 있

• 머리 위 전선 근처에서 작동할 경우 주의하십시오. 가 지가 쓰러질 때 누전이 발생할 수 있습니다.

• 가능한 한 가지와 직각에서 절단할 수 있는 위치에 있 어야 합니다. (그림 47)

• 절단 조각의 큰 가지를 자르십시오. 쓰러지는 가지가 바닥에 부딪힌 후 사용자 방향으로 튈 수 있습니다. (그림 48)

783 - 009 - 16.05.2025

319• 절단한 부분이 아무는 데 시간이 걸릴 수 있고 곰팡이 가 침투할 위험이 커지므로 절대로 가지의 뿌리에서 돌출된 부분을 절단하지 마십시오. (그림 49)

• 절단 헤드의 밑 부분에 고정 물체를 사용하여 절단하 는 동안 지지하도록 하십시오. 이렇게 하면 절단용 부 착물이 가지에서 "튀어 오르지" 않도록 할 수 있습니 다. (그림 50)

• 가지를 끝까지 절단하기 전에 가지의 아래 부분에서 절단 작업을 시작하십시오. 이렇게 하면 절단 부분이 아무는 데 시간이 걸리고 나무에 영구적인 손상을 발 생시키는 나무 껍질이 찢어지는 것을 방지할 수 있습 니다. 절단은 날이 끼는 것을 방지할 수 있도록 가지 두께의 1/3보다 깊어서는 안 됩니다. 절단용 부착물이 끼지 않도록 가지에서 빼내는 동안 체인을 계속 가동 하십시오. (그림 51)

• 발판이 단단하고 가지, 돌 및 나무 때문에 작업이 방 해를 받지 않는지 확인하십시오. 경고: 절단용 부착물이 제대로 보이지 않는 상태에서 파워 트리거를 작동하지

경고: 제품의 유지 보수를 수행하기 전에 안전 장을 읽고 이해하십시오. 경고: 제품을 유지 보수하기 전에 항상 배

경고: 유지 보수를 하기 전에 배터리를 제

다음은 제품에 반드시 행해야 하는 유지 보수 단계 목록 입니다. 유지 보수 일정에 명시된 유지 보수 외에도 Husqvarna 서비스 대리점에서 제품에 대한 서비스를 정 기적으로 수행할 수 있도록 합니다. 서비스 주기에 대한 정보는 Husqvarna 서비스 대리점에 문의하십시오. 자세 한 내용은 유지 보수 장의 작업을 참고하십시오. 유지 보수 매일 매주 매월 제품의 외부 부품을 마른 천으로 닦으십시오. 물은 사용하지 마십시오.

켜기/끄기(On/Off) 버튼이 제대로 작동하며 손 상되지 않았는지 확인하십시오.

파워 트리거와 파워 트리거 로크아웃 기능이 안전상 올바르게 작동하는지 확인하십시오.

모든 제어 장치가 작동하고 손상되지 않았는

핸들을 건조하고 청결하게 유지하십시오. 핸 들에 오일이나 그리스가 없는지 확인하십시

톱 체인이 손상되지 않았는지 확인하십시오. 손상된 톱 체인은 교체하십시오.

나사와 너트가 단단히 조여졌는지 확인합니

오일 탱크 뚜껑을 세척하십시오. X 320 783 - 009 - 16.05.2025유지 보수 매일 매주 매월 배터리의 배터리 해제 버튼이 제대로 동작하 고 배터리를 제품에 고정되어 있는지 확인하

배터리 충전기가 손상되지 않았고 올바르게 작동하는지 검사하십시오.

배터리가 손상되지 않았는지 확인하십시오. X 배터리가 충전되었는지 확인합니다. X 배터리 충전기가 손상되지 않았는지 확인하

모든 케이블, 커플링 및 연결부를 검사하십시 오. 손상되거나 먼지가 없는지 확인하십시오.

톱 체인 커버를 세척하십시오. X 배터리와 제품 사이의 연결을 점검합니다. 배 터리와 배터리 충전기 사이의 연결을 점검합

톱 헤드가 손상되지 않았는지 확인하십시오. 손상된 톱 헤드는 교체하십시오. 톱 헤드에 대한 모든 서비스는 반드시 인가된 Husqvarna 대리점에서

체인 구동 스프로켓이 마모되지 않았는지 점

약 100시간 작동한 이후나 필요시 그 이전에 체인 구동 스프로켓을 교

1. 배터리에 손상(예: 균열)이 있는지 검사하십시오.

2. 배터리 충전기에 손상(예: 균열)이 있는지 검사하십시

3. 배터리 충전기의 연결 코드에 손상이 없고 내부에 균

열이 없는지 확인하십시오. 부착물에 대한 유지 보수 수행 방법

1. 리벳과 링크에 균열이 없는지 확인합니다. (그림 52)

2. 톱 체인이 뻣뻣한지 검사합니다.

3. 톱 체인을 새 톱 체인과 비교하여 리벳과 링크가 마모

4. 위에 나열한 조건이 하나라도 나타나면 톱 체인을 교

5. 절단 이의 길이가 4mm(0.16인치)로 마모된 경우 체

인 톱을 교체합니다. (그림 53) 체인 구동 스프로켓 점검 방법

1. 체인 구동 스프로켓의 마모 정도를 정기적으로 점검

2. 체인 구동 스프로켓을 마모된 경우 교체하고 모터 축

에서 좌우로 움직입니다. 가이드 바 점검 방법

1. 오일 채널이 막혀 있지 않은지 확인합니다. 필요하면

2. 가이드 바의 가장자리에 들쑥날쑥한 부분이 있는지

확인합니다. 파일을 사용하여 거친 부분을 제거합니 다. (그림 56)

3. 가이드 바의 홈을 청소합니다. (그림 57)

4. 가이드 바의 홈이 마모되었는지 검사합니다. 필요한

경우 가이드 바를 교체합니다. (그림 58)

5. 가이드 바 끝부분이 거칠거나 마모되었는지 확인합니

6. 바 끝 스프로켓이 자유롭게 회전하고 끝 스프로켓의

윤활 구멍이 막히지 않았는지 점검합니다. 필요하면 청소하고 윤활합니다 (그림 60)

7. 수명주기를 연장하려면 가이드 바를 매일 돌리십시

가이드 바 및 톱 체인 정보 경고: 톱 체인을 사용하거나 유지 보수할 때에는 보호 장갑을 착용하십시오. 움직이지 않는 톱 체인으로 인해 부상을 입을 수도 있

마모되었거나 손상된 가이드 바 또는 톱 체인을 Husqvarna에서 권장하는 가이드 바 및 톱 체인 조합으로 교체합니다. 이는 제품의 안전 기능을 유지하는 데 필요

783 - 009 - 16.05.2025

321합니다. 권장되는 교체용 바 및 체인 조합의 목록은

• 가이드 바 길이, 인치/cm 가이드 바 길이에 대한 자세 한 내용은 일반적으로 가이드 바 뒤쪽 끝에 있습니다. (그림 62)

• 바 끝 스프로켓 부분의 이 수(T) (그림 63)

• 체인 피치, 인치. 톱 체인의 구동 고리간 거리는 바 끝 스프로켓과 구동 스프로켓 부분에 있는 이의 거리와

• 구동 고리의 수 구동 고리 수는 가이드 바 유형에 따

• 바 홈 폭, 인치/mm. 가이드 바의 홈 너비는 체인 구동 고리 폭과 같아야 합니다. (그림 66)

• 체인 오일 구멍 및 체인 텐셔너 구멍. 가이드 바가 제 품에 맞아야 합니다. (그림 67)

• 구동 고리 폭, mm/인치. (그림 68) 절단 이를 연마하는 방법에 대한 일반 정보 무딘 톱 체인을 사용하지 마십시오. 톱 체인이 무딘 경우 가이드 바를 목재에 밀어 넣기 위해 더 많은 압력을 가해 야 합니다. 톱 체인이 매우 무딘 경우 목재 조각이 아닌 톱 밥 먼지가 생깁니다. 날카로운 톱 체인은 목재에 잘 먹히고, 목재 조각이 길고

톱 체인의 절단부인 절단기는 절단 이(A)와 깊이 게이지 (B)로 구성됩니다. 절삭 깊이(깊이 게이지 설정)는 둘 사 이의 높이 차이에 의해 결정됩니다. (그림 69) 절단 이를 연마할 때 다음 요소를 고려해야 합니다.

(그림 73) 올바른 장비가 없으면 톱 체인을 정확하게 연마하기가 쉽 지 않습니다. 권장 연마용 게이지를 사용하십시오. 이는 최대의 절단 성능과 최소의 기계 반동 위험을 유지하는

연마 지침을 따르지 않으면 기계 반 동의 위험이 커집니다. 주: 톱 체인의 연마에 대한 정보는 절단 이 연마 방법 페 이지의 322

1. 원형 줄과 파일게이지를 사용하여 절단 이를 연마합

액세서리 페이지의 327 에서 톱 체인에 권장하는 줄 및 게이지에 대한 정보를 참조하십시오.

2. 톱 체인의 장력이 올바른지 확인합니다. 올바른 장력

이 없는 톱 체인은 좌우로 움직입니다. 이로 인해 톱 체인을 연마하는 것이 쉽지 않습니다.

방법 페이지의 323 에서 지시사항을 확인하십시오. (그림 75)

3. 절단 이의 안쪽에서 밖으로 줄을 움직입니다. 풀 스트

로크의 압력을 줄입니다. (그림 76)

4. 한쪽 면에 있는 모든 이의 연마 재료를 먼저 제거합니

5. 제품을 뒤집고 반대편에 있는 연마 재료를 제거합니

6. 모든 절단 이가 동일한 길이가 되도록 연마 재료를 제

7. 절단 이가 4mm(0.16")로 줄어들면 톱 체인이 다 마모

된 것입니다. 톱 체인을 교체하십시오. (그림 53) 깊이 게이지 설정을 조정하는 방법에 대한 일반

절단 이(A)를 연마하면 깊이 게이지 설정(C)이 줄어듭니 다. 최대 절단 성능을 유지하려면 깊이 게이지(B)에서 연 마 재료를 제거하여 권장 깊이 게이지 설정에 이르도록

액세서리 페이지의 327 에서 톱 체인에 대한 정확한 깊이 게이지 설정을 얻는 방법에 대한 지침을 참

깊이 게이지 설정 범위가 너무 넓으 면 기계 반동의 위험이 증가합니다! 깊이 게이지 설정 조정 방법 깊이 게이지 설정을 조정하거나 절단 이를 연마하기 전에 절단 이 연마 방법 페이지의 322 에서 지시사항을 확인하 십시오. 절단 이를 세 번째 연마할 때마다 깊이 게이지 설 정 조정을 권장합니다.

이 권장 사항은 절단 이의 길이가 너무 많이 감소하 지 않는 경우에만 적용됩니다. 322 783 - 009 - 16.05.2025올바른 깊이 게이지 설정과 깊이 게이지에 대한 경사각을 얻기 위해서는 당사의 깊이 게이지 도구를 사용하실 것을

1. 평줄과 깊이 게이지 도구를 사용하여 깊이 게이지 설

정을 조정하십시오. 올바른 깊이 게이지 설정과 깊이 게이지에 대한 경사각을 얻기 위해서는 권장 깊이 게 이지 도구만을 사용하십시오.

2. 깊이 게이지 도구를 톱 체인 위에 두십시오.

주: 이 도구를 사용하는 방법에 대한 자세한 내용은 깊이 게이지 도구 패키지를 참조하십시오.

3. 평줄을 사용해 깊이 게이지 도구를 지나 연장되어 있

는 깊이 게이지 끝부분을 제거합니다. (그림 79) 주: 줄을 깊이 게이지 도구를 따라 이동할 때 저항을 느끼지 않으면 깊이 게이지 설정이 올바로 된 것입니

체인 장력 조절 방법 경고: 장력이 올바르지 않은 톱 체인이 가 이드 바에서 이탈하면 심각한 부상 또는 사망 을 초래할 수 있습니다. 이를 사용하면 체인 톱이 더 길어집니다. 체인 톱을 정기 적으로 조절하십시오.

1. 클러치 덮개/체인 브레이크를 고정하는 바 너트를 푸

십시오. 렌치를 사용하십시오. (그림 80)

2. 바 너트를 손으로 가능한 단단하게 조이십시오.

3. 가이드 바의 앞쪽을 들어 올리고 체인 장력 조절 나사

를 돌립니다. 렌치를 사용하십시오. (그림 81)

4. 체인 톱을 가이드 바에 단단히 조이지만 쉽게 움직일

5. 렌치를 사용하여 바 너트를 조이고 동시에 가이드 바

의 앞을 들어 올립니다. (그림 82)

6. 체인 톱을 손으로 당겼을 때 자유롭게 돌아가는지 그

리고 가이드 바가 처지지 않는지 점검합니다. (그림 83) 절단 장비 윤활 방법

절단 장비의 윤활이 불량하면 체인이 엉켜 심각하거나 치명적인 부상을 야기할 수

경고: 폐유는 사용하지 마십시오. 폐유는 사람, 제품 및 환경에 위험한 물질입니다.

경고: 절단 장비의 윤활이 불량하면 체인이 엉켜 심각하거나 치명적인 부상을 야기할 수

• 체인 오일은 체인에 잘 붙어야 하며 또한 더운 여름 또는 추운 겨울 날씨에 상관 없이 그 흐름 특성을 유

• 당사는 식물성 유기이기 때문에 생분해가 가능한 최 적의 체인 오일을 개발했습니다. 체인 수명 최대화와 환경 보존을 위해 당사의 오일 사용을 권장합니다.

• 당사의 체인 오일을 구입할 수 없는 경우에는 표준 체 인 오일을 권장합니다.

• 특히 톱 체인 윤활을 위한 오일을 구입할 수 없는 지 역에서는 보통의 EP 90 트랜스미션 오일을 사용해도

• 폐유를 사용해서는 안 됩니다! 폐유 사용은 사용자, 장비, 환경 모두에 위험합니다. 체인 윤활 점검 방법

1. 연료를 공급할 때마다 체인 윤활을 점검합니다. 바의

끝을 밝은 색채 표면에서 약 20cm(8 인치) 떼어서 겨 냥합니다. 75% 스로틀에서 1분간 가동하면 밝은 색 채 표면에 뚜렷한 오일 선이 보일 것입니다． (그림 84) 윤활이 작동하지 않을 경우 점검 방법

1. 바의 오일 통로가 막히지 않았는지 점검합니다. 필요

2. 기어 하우징의 오일 통로가 막히지 않았는지 점검합

3. 바 끝 스프로켓이 자유롭게 회전하는지 점검합니다.

위의 점검을 수행한 후에도 체인 윤활 시스템이 작동 되지 않으면 서비스 센터에 문의해야 합니다. (그림 86) 체인 구동 스프로켓 교체 방법

1. 클러치 덮개를 고정하는 바 너트(A)를 제거합니다.

2. 클러치 덮개(B)를 제거합니다.

5. 디스크 스프링(E)을 제거합니다.

6. 체인 구동 스프로켓(F)을 제거합니다. (그림 87)

7. 새 체인 구동 스프로켓을 설치합니다.

제품, 배터리 및 배터리 충전기 청소 방

1. 사용 후 마른 천으로 제품을 청소합니다.

2. 마른 천으로 배터리 및 배터리 충전기를 청소합니다.

배터리 가이드 트랙을 청결히 관리합니다.

3. 사용하기 전에 배터리의 단자와 배터리 충전기가 깨

3234. 브러시로 오일 탱크 뚜껑 주위를 청소하십시오. 5. 브러시로 보호 덮개의 내부 표면을 청소하십시오.

문제 발생 가능한 결함 가능한 해결 방법 녹색 시작 LED가 깜

배터리 전압이 부족합니다. 배터리를 충전하십시오. 적색 오류 LED가 깜

과부하가 걸렸습니다. 절단 부착물이 차단되었습니다 켜기/끄기(On/ Off) 버튼을 눌러 제품을 꺼짐(Off)으로 설정합 니다. 배터리를 분리하십시오. 절단용 부품에 서 원치 않은 물질을 청소하십시오. 체인을 푸

주변 온도가 너무 낮거나 높습니다. 제품이 식도록 둡니다. 파워 트리거와 켜기/끄기(On/Off) 버튼이 동시

전원 트리거를 놓고 켜기/끄기(On/Off) 버튼을

배터리 커넥터가 오염되었습니다. 압축 공기나 부드러운 브러시로 배터리 커넥

제품에 대한 정비를 수행해야 합니다. 서비스 대리점에 문의하십시오.

배터리 오류 표시등이 깜박입니다. 배터리 잔량이 없습니다. 배터리를 충전하십시오. 배터리 온도가 매우 낮을 때 워크로드

배터리를 따뜻하게 하십시오. 예를 들 어, 배터리를 실내로 옮기거나 배터리 가 따뜻해질 때까지 낮은 속도로 작동

배터리가 작동하지 않습니다. 배터리 작동 범위가 한계에 도달했습니다. 배터리를 제품에서 분리합니다. 배터 리 작동을 멈춘 다음 배터리 표시등

배터리 온도 표시등이 켜졌습니다. 배터리가 너무 차갑거나 너무 뜨거워 서 사용할 수 없습니다. 배터리를 주변 온도가 -10°C~40°C(14°F~104°F).인 환경에 보관하십시오. 배터리의 온도가 올바 르면 다시 사용할 수 있습니다. 배터리 온도 표시등이 깜박입니다. 배터리가 온도 한계에 거의 도달했습

속도 및/또는 워크로드를 줄이십시오. 최적의 성능을 위해 배터리를 주변 온 도가 +10°C~+30°C(50°F~86°F)인 환

문제 해결 방법은 배터리 모델에 따라 다를 수 있습니다. 배터리 사용 방법에 대한 자세한 내용은 배터리 사용 자 설명서를 참조하십시오. Husqvarna 인증 배터리만 사용하십시오. 324 783 - 009 - 16.05.2025배터리가 충전기에 있는 동안 배터리 온도 표시등이 켜집니다. 온도 편차, 배터리가 너무 차갑거나 너무 뜨거워서 충전할 수 없습니다. 배터리가 식히거나 배터리를 실내로 옮겨 따뜻하게 만드십시오. 배터리의 온도가 올바르면 다시 충전할 수 있습 니다. 충전기를 주변 온도 5°C~40°C(41°F~104°F)에서만 사용 하십시오. 충전기를 햇빛이 비치지 않 는 곳에 보관하십시오. 문제가 계속되 면 대리점에 문의하십시오. 배터리 오류 표시등이 켜집니다. 배터리에 심각한 오류가 있습니다. 대리점에 문의하십시오.

증상 발생 가능한 결함 가능한 절차 충전기의 충전 표시등이 노란색입

배터리 오류 표시등이 깜박이거나 배터리 온도 표시등이 켜져 있습

온도 편차, 즉 배터리 가 너무 차갑거나 너 무 뜨거워서 사용하거 나 충전할 수 없습니

배터리가 너무 뜨거우면 충전기에 연결된 상태로 둡니다. 충전기의 내장 팬이 배터리 온도를 낮춥니다. 배터리가 권 장 온도가 되면 충전이 자동으로 시작됩니다. 배터리가 너무 차가우면 실내로 옮기십시오. 배터리 온도 가 권장 온도인 경우 충전을 계속합니다. 작동 온도 범위를 준수하고 배터리 충전기의 사용자 설명 서를 참조하십시오. 충전기를 햇빛이 비치지 않는 곳에 보 관하십시오. 문제가 계속되면 대리점에 문의하십시오. 충전기의 충전 표시등이 노란색입 니다. 배터리의 배터리 오류 표시 등이 켜져 있습니다. 배터리에 심각한 오류

대리점에 문의하십시오. 충전기의 충전 표시등이 빨간색입

대리점에 문의하십시오. 운송, 보관 및 폐기

주: 온도가 변화하면 오일 탱크에 압력이 가해져 일시적 오일 누출이 발생할 수 있습니다. 보관 지침을 따릅니다.

• 제품을 보관하기 전에 제품을 세척하고 오일 탱크를

• 제품을 수평 위치에 놓거나 보관 중에 바를 아래로 향 하게 하여 놓습니다.

• 보관 중에는 바를 위로 향하게 하여 제품을 놓지 마십

• 제공된 리튬 이온 배터리는 위험 물질 규제를 준수합

• 제삼자나 운송 중개인에 의해 이루어지는 상용 운송 에 대해서는 포장 및 라벨에 대한 특수 요구사항을 준

• 제품을 보내기 전에 위험한 물건에 대한 특별한 교육 을 받은 사람에게 문의하십시오. 모든 해당 국가 규정

• 배터리를 패키지에 넣을 때 개방된 접점에 테이프를 사용하십시오. 배터리가 움직이지 않도록 패키지에 빽빽하게 넣으십시오.

• 보관하거나 운반할 때 항상 배터리를 분리합니다.

• 건조하고 습기 및 서리가 없는 공간에 배터리와 배터 리 충전기를 보관하십시오.

• 정전기가 발생할 수 있는 장소에 배터리를 보관하지 마십시오. 배터리를 금속 상자에 보관하지 마십시오.

문제 해결 방법은 배터리 충전기 모델에 따라 다를 수 있습니다. 배터리 충전기 사용 방법에 대한 자세한 내용 은 배터리 충전기 사용자 설명서를 참조하십시오. Husqvarna 인증 배터리 충전기만 사용하십시오.

783 - 009 - 16.05.2025 325• 온도가 5°C~25°C(41°F~77°F) 사이이며 햇볕이 비치

지 않는 곳에 배터리를 보관하십시오.

• 온도가 5°C~45°C(41°F~113°F) 사이이며 햇볕이 비 치지 않는 곳에 배터리 충전기를 보관하십시오.

• 장기간 보관하기 전에 배터리를 30%~50% 충전하십

• 배터리 충전기를 폐쇄되고 건조한 공간에 보관하십시

• 보관 중에는 배터리를 배터리 충전기에서 멀리 보관 하십시오. 어린이 및 기타 인가되지 않은 사람이 장비 를 만지지 못하게 하십시오. 잠글 수 있는 공간에 장

• 운반 및 보관 중에 부상이나 제품의 손상을 방지하려 면 제품의 운송용 보호대를 사용하십시오.

• 제품을 안전하게 고정하여 운반하십시오.

기호는 제품이 가정용 폐기물이 아님을 의미합니다. 전기 및 전자 장비의 경우 현지 수거 시스템을 통해 재활용하 십시오. 이는 올바른 수명 종료 폐기물 관리에 기여합니 다. 자세한 내용은 현지 당국, 국내 폐기물 서비스, 대리점 또는 판매점에 문의하십시오. 유해 물질 존재 가능성으로 인해 잘못된 폐기는 환경 및 인간의 건강에 잠재적으로 부정적인 영향을 미칠 수 있습니다. 주: 기호는 제품 또는 제품 패키지에 표시됩니다.

모터 유형 BLDC(무브러시) 36V 체인 속도, m/s(1/4) 18 18 오일 탱크 용량, l/cm

배터리, 절단 부착물, 절단 부착물 덮개, 하니스 및 빈 탱크를 제외한 무게, kg

소음 출력 수준, 측정 dB(A) 98 98

EN 62841-1에 따라 측정된 사용자 청각에서의 소음 출력 수준, dB(A), 최소/최대:

EN 62841-1에 따라 측정한 핸들에서 등가 진동 수준(a hveq ), m/s

연장 축, 앞/뒤 핸들 1.0/0.9 1.0/1.2 짧은 축 앞/뒤 핸들 - 1.4/1.2

IPX4로 표시된 Husqvarna 휴대용 배터리 제품은 제품 승인 수준에 대한 이러한 요구 사항을 충족합니다.

장비의 소음 출력 수준에 대해 보고된 데이터에 따르면 일반적인 통계 분산(표준 편차)은 2dB(A)입니다.

장비의 음압 수준에 대해 보고된 데이터에 따르면 일반적인 통계 분산(표준 편차)은 1dB(A)입니다.

진동 수준에 대해 보고된 데이터는 일반적인 통계 분산(표준 편차)인 2m/s

이 제품에 맞는 정품 BLi만 사용하십시오. 배터리 BLi200 40-B220X 유형 리튬이온 리튬이온 배터리 용량(Ah) 5.2 6.0 공칭 전압, V 36 36 중량, kg/lb 1.3/2.8 1.4/3.1 인가된 배터리 충전기 배터리 충전기 QC330 QC500 40-C500X 주전원 전압, V 100-240 100-240 100-240 주파수, Hz 50-60 50-60 50-60 전력, W 330 500 500 가이드 바 및 톱 체인 조합 다음 조합은 CE의 승인을 받은 것입니다.

길이, 인치 피치, 인치 게이지, mm 유형 길이, 구동 고리, 없음 10 1/4 1.3 Husqvarna H00

10 3/8 미니 1.3 Husqvarna S93G 40 체인 톱 연마 및 연마용 게이지 권장 연마용 게이지를 사용하여 정확한 연마각을 얻을 수 있습니다. 체인 톱의 날카로움을 유지할 수 있도록 항상 권장 연마용 게이지를 사용할 것을 권장합니다. 제품에 어떤 톱 체인이 있는지 모르는 경우에는 서비스 대리점에 문의하십시오. (그림 88) (그림 89) (그림 90) (그림 91) (그림 92) (그림 93) (그림 94) (그림 95) mm/인치 mm/인치 37 4.0/5/32 80° 30° 0° 0.65/0.025 5056981-03 5806875-01 S93G 4.0/5/32 60° 30° 0° 0.65/0.025 해당 없음 5966389-02

783 - 009 - 16.05.2025 327준수 선언문

EU 준수 선언문 당사(Husqvarna AB, SE-561 82 Huskvarna, Sweden, 전화: +46-36-146500)는 당사의 전적인 책임하에 제품이 설명 배터리로 작동되는 폴 프루너

Husqvarna 유형 / 모델 530iP4, 530iPT5 식별 2025년도 일련번호부터 그 이후 다음의 EU 지침 및 규정을 모두 준수하고

2006/42/EC “장비류 관련" 2014/30/EU "자기 호환성 관련" 2011/65/EU "위험 물질에 관한 제한" 다음과 같은 표준 및/또는 기술 사양이 적용되었음을 선

언합니다. EN 62841-1:2015, EN ISO 11680-1:2021, EN

ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018. 통보처: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden는 기계류 지침(2006/42/EC) 제12조 3b항에 의거 EC 형식 검사를 실시했습니다. 인증 서 번호: 0404/19/2530. 소음 배출에 관한 정보는 기술 정보 페이지의 326
