Vrsta izdelka	Akumulatorska obrezovalna žaga na teleskopski palici
Znamka	Husqvarna
Model	530iP4
Motor	BLDC (brezkrtačni) 36 V
Hitrost verige	18 m/s
Prostornina rezervoarja za olje	0,15 l
Teža (brez akumulatorja, dodatkov in nosilnega pasu)	3,4 kg
Stopnja zaščite	IPX4
Raven zvočne moči	98 dB(A)
Raven zvočnega tlaka (na ušesu)	88 dB(A)
Raven vibracij (podaljšana gred)	Spredaj: 1,0 m/s², Zadaj: 0,9 m/s²
Združljiv akumulator	BLi200 (40-B220X) – Litij-ionski 5,2 Ah, 36 V
Združljiv polnilnik	QC330, QC500 ali 40-C500X
Dolžina vodila verige	10 palcev (25,4 cm)

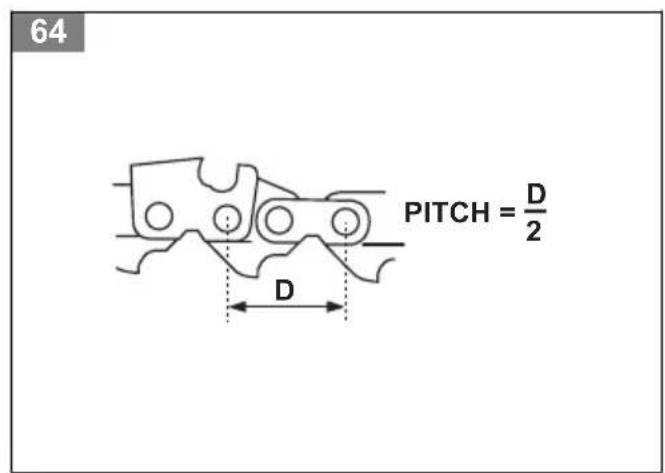

Korak verige	1/4 palca
Funkcija varčevanja z energijo	SavE (zmanjša hitrost verige za povečanje avtonomije)
Varnost	Zapor sprožilca, zaščita reza, samodejni izklop
Redno vzdrževanje	Čiščenje izdelka, napenjanje in mazanje verige, brušenje
Obrabljivi deli	Vodilo verige, veriga, pogonski zobnik
Garancija in popravljivost	Zaupajte pooblaščenemu servisu Husqvarna; uporabljajte originalne dele

Pogosto zastavljena vprašanja - 530iP4 HUSQVARNA

Katere vrste akumulatorjev lahko uporabim s Husqvarna 530iP4?

Uporabljajte samo odobrene akumulatorje Husqvarna, kot je BLi200 (40-B220X) litij-ionski 36 V.

Kako zaženem 530iP4?

Pritisnite gumb ON/OFF, dokler ne zasveti zelena LED, nato pritisnite sprožilec moči. Prepričajte se, da je zapor sprožilca izklopljen.

Kaj storiti, če rdeča LED za napako utripa?

To pomeni preobremenitev ali blokado rezalnega pribora. Izklopite izdelek, odstranite akumulator, očistite pribor in po potrebi popustite verigo.

Kako nastaviti napetost verige?

Odvijte matico vodila verige, zavrtite nastavitveni vijak, da napnete verigo, dokler se ne prilega vodilu, hkrati pa se lahko prosto vrti, nato pa ponovno privijte matico.

Katero olje uporabiti za mazanje verige?

Uporabite olje za verige Husqvarna, po možnosti biorazgradljivo. V nasprotnem primeru lahko začasno uporabite menjalniško olje EP90. Nikoli ne uporabljajte rabljenega olja.

Kako uporabljati funkcijo SavE?

Pritisnite gumb SavE na tipkovnici. Zelena LED zasveti, kar pomeni, da se hitrost verige zmanjša, kar poveča avtonomijo akumulatorja, ne da bi zmanjšalo moč rezanja.

Katere varnostne razdalje je treba upoštevati?

Ohranjajte razdaljo vsaj 15 metrov od drugih oseb in živali. Za električne vode upoštevajte razdaljo vsaj 10 metrov.

Kako očistiti akumulator in polnilnik?

Uporabite suho krpo. Nikoli jih ne čistite z vodo. Pred uporabo se prepričajte, da so priključki in vodilne tirnice čisti.

Kaj storiti v primeru puščanja olja med skladiščenjem?

Pred skladiščenjem izpraznite rezervoar za olje. Izdelek postavite vodoravno ali obesite z vodilom verige navzdol, da preprečite puščanje.

Kje lahko najdem rezervne dele?

Uporabljajte izključno originalne dele Husqvarna. Obrnite se na pooblaščenega prodajalca Husqvarna ali servisno delavnico.

NAVODILA ZA UPORABO 530iP4 HUSQVARNA

SL Navodila za uporabo

SV Bruksanvisning

TR Kullanim kilavuzu

UK Noci6HnK KopncTyBaay

ZH 操作手册

269-290

291-310

311-328

350-369

370-389

390-410

411-432

433-454

455-475

476-500

501-521

522-541

542-561

562-581

582-604

605-621

21 22

23

25

26

27

28

37

39

41

43

53

55

57

59

69

71

73

75

85

87

89

91

Kazalo

Uvod. 13

Varnost. 14

Sestavljanje 21

Delovanje 22

Vzdrževanje. 23

Odpravljanje težav 27

Življenjska doba akumulatorja

1. Spustite sprožilni gumb ali sprožilni gumb z blokado.
2. Pritisnite gumb za vklop/izklop (On/Off), dokler zeleni LED indikator ne ugasne.

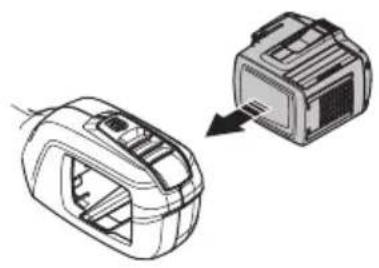

3. Pritisnite sprostitveni gumb na akumulatorju in odstranite akumulator. (Sl. 46)

1. Prepričajte se, da je akumulator pravilno vstavljen.

Dolivanje olja za mazanje verige

Olje za mazanje verige dolijte po 1 uri delovanja ali po izpraznitvi akumulatorja.

1. Odprite pokrovček za olje za mazanje verige na zgornji strani glave žage. (Sl. 41)
2. Doplnite olje za mazanje verige Husqvarna.
3. Namestite pokrovček za olje za mazanje verige.

Delovanje

Uvod

OPOZORILO: Pred uporabo

Odpravljanje težav. 536

Transport, skladiščenje in odstranitev. 538

Tehnični podatki. 538

Dodatki. 539

Izjava o skladnosti 541

Uvod

Opis izdelka

Husqvarna 530iP4, 530iPT5 je baterijski obrezovalnik na drogu z elektromotorjem.

Namen uporabe

Izdelek se uporablja za obrezovanje vej in protja.

Opomba: Uporaba tega izdelka je lahko omejena z nacionalnimi predpisi.

Izdelek uporabljajte samo z dodatki, ki jih je odobril proizvajalec. Glejte Dodatke na strani 539.

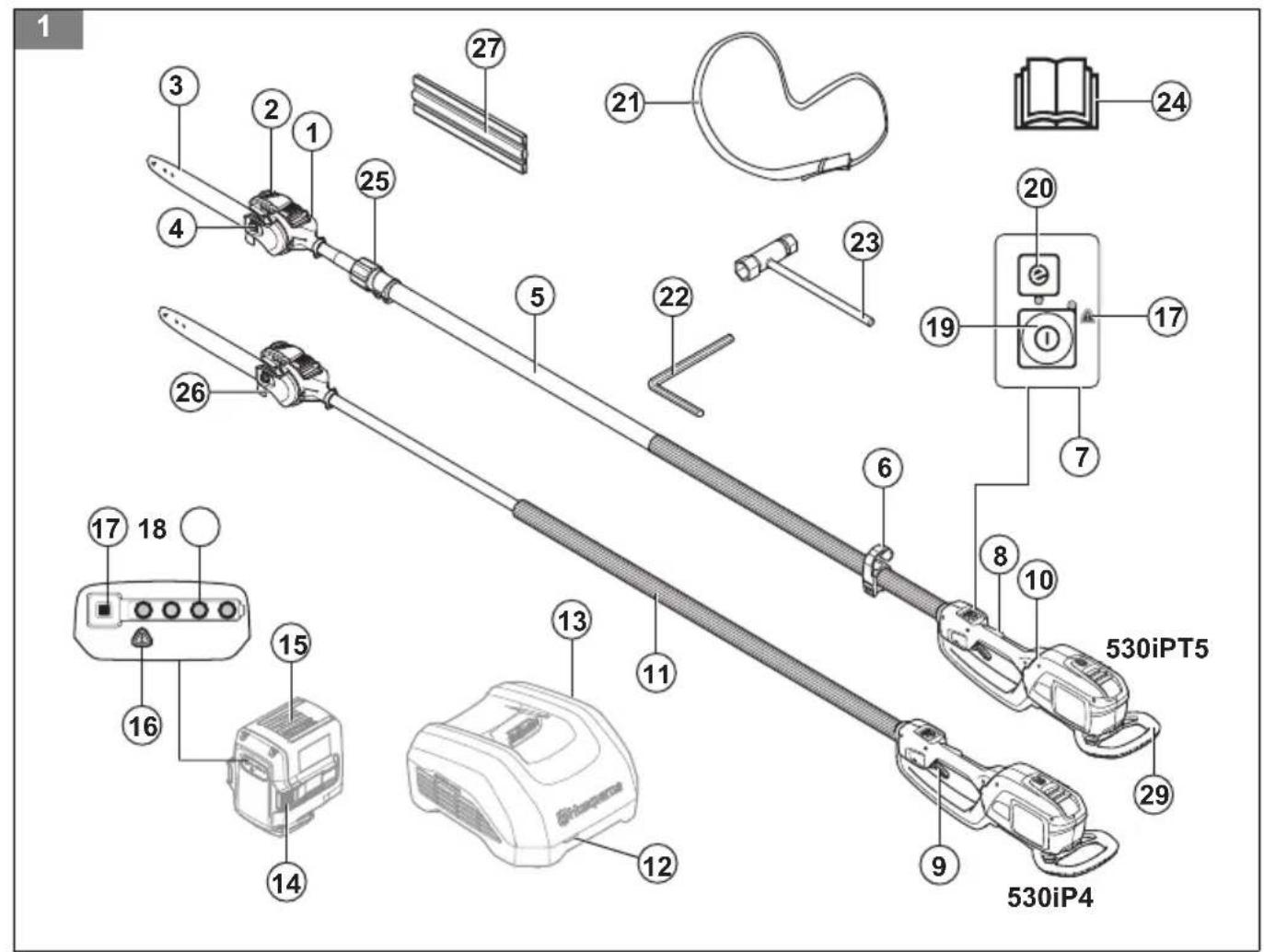

Pregled

(SI. 1)

1. Rezalna glava
2. Posoda za verižno olje
3. Meč
4. Matica meča

5. Gred

1. Nosilec oprtnika (530iPT5)
2. Tipkovnica
3. Zaklep sprožilca plina
4. Sprožilnik
5. Zadnji ročaj
6. Sprednji ročaj
7. Indikator polnjenja in napake na polnilniku
8. Polnilnik akumulatorja (dodatna oprema)
9. Gumba za sprostitev akumulatorja
10. Akumulator (dodatna oprema)
11. Indikator za opozorilo
12. Indikatorski gumb stanja akumulatorja
13. Stanje akumulatorja
14. Gumb za vklop/izklop
15. Gumb SavE
16. Oprtnik

22.4 mm ključ inbus

1. Kombinirani ključ
2. Navodila za uporabo

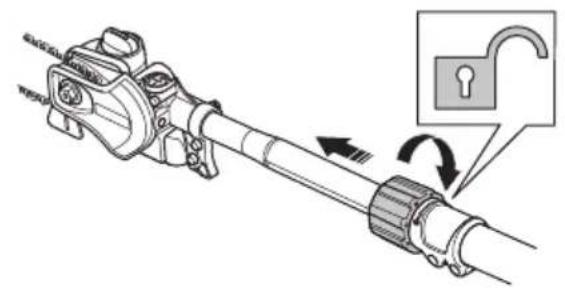

3. Teleskopska funkcija (530iPT5)
4. Kavelj za vejo
5. Transportna zaščita

Opomba: Akumulatorji in polnilniki se lahko med različnimi modeli razlikujejo.

Simboli na izdelku

(SI.2) OPOZORILO! Ta izdelek je nevaren. Neprevidna in nepravilna uporaba izdelka lahko povzroči poškodbe in celo smrt uporabnika ali drugih navzočih oseb. Da preprečite poškodbe uporabnika ali drugih navzočih oseb, preberite in upoštevajte varnostna navodila v navodilih za uporabo. Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

(SI. 3) Na območjih, kjer bi lahko na vas padel kakšen predmet, uporabljajte zaščitno čelado. Uporabljajte odobreno zaščito za sluh. Uporabljajte odobreno zaščito za oči.

(SI. 4) Uporabljajte odobrene zaščitne rokavice.

(SI. 5) Uporabljajte trpežno obutev, ki ne drsi.

(SI. 6) Osebe naj se zadržujejo na varni razdalji. Uporabnik izdelka mora zagotoviti, da so ljudje in živali od delovnega mesta oddaljeni najmanj 15 m.

(SI. 7) Prikaz smeri verige.

(SI. 8) Zaščiten pred pljuski vode.

(SI. 9) Enosmerni tok.

(SI. 10) Delov telesa ne približujte vročim površinam.

(SI. 11) Polnjenje olja za verigo in prilagoditev pretoka olja.

(SI. 14) Pred vzdrževanjem odstranite akumulator.

(SI. 12) Obratovalni cikel rezalne enote, čas delovanja/čas prostega teka.

(SI. 13) Izdelka ali embalaže ni dovoljeno odložiti med gospodinjske odpadke. Izdelek in embalažo je treba oddati v ustreznem zbirnem centru, v katerem je poskrbljeno za recikliranje električnih in elektronskih naprav. (Velja samo za Evropo)

(SI. 19) Ta izdelek ni električno izoliran. Če se izdelek dotakne ali pride v bližino visokonapetostne napeljave, lahko povzroči smrt ali hude telesne poškodbe. Z nastankom električnega obloka lahko napetost preskoči iz enega dela orodja na drugega. Čim večja je napetost, tem dlje lahko elektrika preskoči. Elektrika lahko potuje skozi veje in druge predmete še posebej, če so mokri. Vedno zagotovite minimalno razdaljo 10 m med orodjem in visokonapetostno napeljavo in/ali vsemi predmeti, ki se dotikajo visokonapetostne napeljave. Če je potrebno delo znotraj te varne razdalje, se pred začetkom del vedno obrnite na pristojno elektropodjetje, ki mora pred začetkom del odklopiti napetost.

yyyywwxxx Na tipski ploščici je navedena serijska številka. yyy je proizvodno leto, ww je proizvodni teden in xxxx je serijska številka.

(SI. 16) Pretvornik za varno odpoved.

(SI. 17) Polnilnik baterije hranite in uporabljajte samo v zaprtih prostorih.

(SI. 18) Dvojna izolacija.

(SI. 15) Izdelek je skladen z veljavnimi direktivami ES.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge.

Simboli na bateriji in/ali polnilniku baterije

(SI. 20)

Izdelek je treba reciklirati v zbirnem centru za recikliranje električne in elektronske opreme. (velja samo za Evropo)

Varnost

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošni varnostni napotki za napravo

OPOZORILO: Preberite vsa varnostna opozorila, navodila, slike in specifikacije, dobavljene s tem strojem. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali težko telesno poškodbo.

Shranite vsa opozorila in navodila za bodočo uporabo.

Opomba: Izraz "stroj" v opozorilih se nanaša na (ožićen) stroj na omrežni pogon ali (brezžićen) stroj na akumulatorski pogon.

Varnost delovnega področja

• Poskrbite za čistočo in dobro osvetlitev delovnega področja. V prenatrpanih ali mračnih prostorih lahko hitro pride do nesreče.
• Strojev ne uporabljajte v eksplozivnih okoljih, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Stroji ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
• Med uporabo stroja se otroci ali opazovalci ne smejo zadrževati v bližini. Odvračanje pozornosti lahko povzroči izgubo nadzora.

Električna varnost

• Priključni vtikač orodja mora biti primeren za vtičnico. Vtiča na noben način ne spreminjajte. Z ozemljenim strojem ne uporabljajte adapterjev za vtič. Nepredelani vtiči in ustrezne vtičnice poskrbijo za zmanjšano nevarnost električnega udara.
• Izogibajte se telesnega stika z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, se nevarnost električnega udara poveča.
• Orodja ne smejo biti izpostavljena dežju ali mokrim pogojem. Vlaga, ki vdre v stroj, povečuje nevarnost električnega udara.
• Ne ravnajte grobo s kablom. Kabla nikoli ne uporabljajte za prenašanje, vlečenje ali odklapljanje stroja iz vtičnice. Kabel ne sme priti v stik z vročino, oljem, ostrimi robovi ali premikajočimi deli. Poškodovani ali zavozlani kabli povečujejo nevarnost električnega udara.
• Če orodje uporabljate na prostem, uporabljajte samo podaljške, ki so primerni tudi za uporabo na prostem. Za zmanjšanje nevarnosti električnega udara uporabljajte kabel, primeren za zunanjo uporabo.
• Če se ne morete izogniti upravljanju orodja v vlažnem okolju, uporabite napajanje z zaščitno napravo na diferenčni tok (RCD). Uporaba naprave RCD zmanjšuje nevarnost električnega udara.

Osebna zaščita

• Bodite pozorni, pazite, kaj počnete, in pri delu z orodjem ravnajte razumno. Ne uporabljajte orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo stroja lahko povzroči hudo telesno poškodbo.
• Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Zaščitna oprema, na primer prašna maska, čevlji z nedrsečimi podplati, čelada ali zaščita za sluh, uporabljena v pravih okoliščinah, zmanjšuje nevarnost osebnih poškodb.
• Izogibajte se neželenemu zagonu. Pred priklopom izdelka na vir napajanja ali namestitvijo baterije, dvigom ali prenašanjem se prepričajte, da je stikalo v položaju za izklop. Prenašanje strojev s prstom na stikalu ali priklop stroja z vklopljenim stikalom lahko povzroči nesrečo. Pred vklopom orodja odstranite nastavitvene ključe ali izvijače. Če ostane ključ na vrtljivem delu stroja, lahko ta povzroči telesne poškodbe.
• Rok ne stegujte predaleč. Vedno zanesljivo stojte in pazite na ravnotežje. To vam omogoča boljši nadzor nad strojem ob nepričakovanih dogodkih.
• Primerno se oblecite. Ne nosite ohlapnih oblačil in nakita. Z lasmi in oblačili ne segajte v območje gibljivih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zapletejo v premične dele.
• Če so naprave opremljene s priključkom za odvajanje in zbiranje prahu, mora biti ta zaseden in pravilno uporabljen. Zbiranje prahu lahko zmanjša nevarnost zaradi vdihavanja tega.
• Kljub morebitni pogosti uporabi stroja bodite previdni in upoštevajte varnostna opozorila za stroj. Brezbrižna uporaba lahko v trenutku povzroči hudo telesno poškodbo.

Uporaba in ravnanje z orodjem

• Pri delu z napravo ne uporabljajte sile. Pri delu uporabljajte ustrezen stroj. Pravilen stroj bo delo opravil bolje in varneje, če deluje pri hitrosti, za katero je bil zasnovan.
• Ne uporabljajte orodja s pokvarjenim stikalom za vklop in izklop. Stroj, ki ga ni mogoče upravljati s stikalom, je nevaren in ga je treba popraviti. Pred izvajanjem nastavitev, menjavo priključkov ali shranjevanjem orodja izvlecite vtič iz električne vtičnice in/ali odstranite baterijo iz orodja, če je to mogoče. Tovrstni preventivni ukrepi pomagajo zmanjšati nevarnost nenamernega vklopa stroja.
• Orodje, ki ga ne uporabljate, hranite zunaj dosega otrok. Ne dovolite, da bi orodje uporabljale osebe, ki niso seznanjene z njegovo uporabo ali niso prebrale teh navodil. Stroj je v rokah nepoučenih uporabnikov nevaren. Vzdržujte orodje in dodatno opremo. Preverite poravnavo ali zatikanje gibljivih delov.

Prepričajte se, da noben del ni poškodovan, in preverite vsa druga stanja, ki bi lahko vplivala na delovanje orodja. Če je stroj poškodovan, ga pred uporabo odnesite v popravilo. Veliko nesreč povzročijo slabo vzdrževani stroji.

• Rezila naj bodo vedno ostra in čista. Pravilno vzdrževani stroji z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje kontrolirati.
• Orodje, dodatno opremo, nastavke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga želite opraviti. Uporaba stroja za opravila, za katera ta stroj ni namenjen, je lahko nevarna.
• Ročaji in prijemalne površine naj bodo suhi, čisti in brez ostankov olja in masti. Če so ročaji in prijemalne površine spolzki, ne omogočajo varne uporabe in upravljanja stroja v nepričakovanih razmerah.

Uporaba in nega akumulatorskega stroja

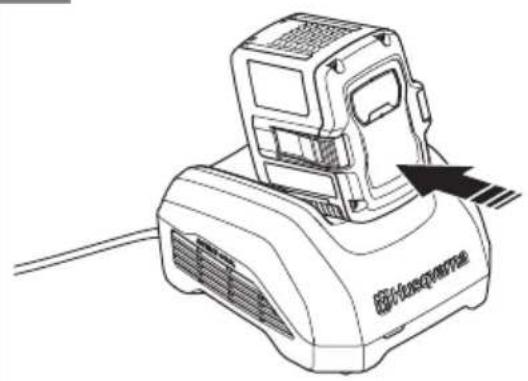

Baterijo polnite le s polnilnikom, ki ga določi proizvajalec. Polnilnik, ki je primeren za eno vrsto baterij, lahko poveča nevarnost požara pri drugih baterijah. - V orodja vstavljajte samo posebej zasnovane akumulatorske baterije. Če uporabite druge baterije, se lahko poveča nevarnost poškodb in požara. - Ko baterije ne uporabljate, ne sme priti v stik z drugimi kovinskimi predmeti, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko vzpostavijo povezavo med dvema poloma. Kratek stik med poloma baterije lahko povzroči opekline ali požar. - Ob nepravilni in grobi uporabi lahko iz baterije izteka tekočina; izogibajte se stiku s tekočino. Če se tekočine nehote dotaknete, sperite roke z vodo. Če pride tekočina v stik z očmi, poiščite zdravniško pomoč. Tekočina, ki izteka iz baterije, lahko povzroči draženje ali opekline. - Ne uporabljajte poškodovane ali spremenjene akumulatorske baterije ali akumulatorskega stroja. Poškodovani ali predelani akumulatorji se lahko obnašajo nepredvidljivo in lahko posledično zagorijo, eksplodirajo ali predstavljajo nevarnost poškodb. - Akumulatorske baterije ali akumulatorskega stroja ne izpostavljajte ognju ali prekomernim temperaturam. Izpostavljenost ognju ali temperaturam nad 130°C (265°F) lahko povzroči eksplozijo. - Upoštevajte vsa navodila za polnjenje in ne polnite akumulatorske baterije ali akumulatorskega stroja pri temperaturah zunaj temperaturnega območja, navedenega v navodilih. Neustrezna zamenjava ali temperature zunaj dovoljenega območja lahko povzročijo poškodbe baterije in povečajo nevarnost požara.

Servis

• Popravila stroja sme izvajati usposobljen serviser, pri tem pa mora uporabljati originalne nadomestne dele. S tem zagotovite ohranitev kakovosti in varnosti stroja.
• Ne servisirajte poškodovanih baterijskih enot. Baterijske pakete lahko servisirajo samo proizvajalec in pooblaščeni servisni ponudniki.

Varnostna opozorila glede višinskega obrezovalnika:

• Pazite, da se med delovanjem višinskega obrezovalnika z deli telesa ne dotaknete njegove verige ali rezila žage. Pred zagonom višinskega obrezovalnika se prepričajte, da veriga ali rezilo žage nista v stiku z nobenim predmetom. Trenutek nepozornosti med uporabo višinskega obrezovalnika lahko povzroči težko osebno poškodbo vas ali drugih.
• Višinski obrezovalnik vedno držite z obema rokama. Višinski obrezovalnik vedno držite z obema rokama in se tako izognite izgubi nadzora. Za zmanjšanje nevarnosti električnega udara višinskega obrezovalnika nikoli ne uporabljajte v bližini električnih vodov. Stik z električnimi vodi ali uporaba v njihovi bližini lahko povzroči težke poškodbe ali električni udar, posledično pa tudi smrt.
• Visinski obrezovalnik držite samo za izolirane površine, namenjene držanju, ker lahko pride veriga ali rezilo žage v stik s skritimi kabli. Če se veriga ali rezilo žage dotakne kabla pod napetostjo, lahko napetost preide tudi na ostale kovinske dele stroja, zaradi česar lahko uporabnik doživi električni udar.
• Nosite zaščitna očala in zaščito za sluh. Priporočamo tudi dodatno zaščitno opremo za roke in protizdrsno obutev. Z ustrezno zaščitno opremo zmanjšate nevarnost telesnih poškodb.
• Med uporabo visinskega obrezovalnika nad glavo obvezno uporabljajte zaščito za glavo. Padajoči deli lahko povzročijo težke poškodbe glave.
• Vedno stojte stabilno in visinski obrezovalnik upravljajte le, če stojite na tleh. Na drsečih in nestabilnih površinah lahko izgubite ravnotežje ali nadzor nad strojem.
• Visinskega obrezovalnika ne uporabljajte, ko stojite na lestvi ali drugem nestabilnem objektu. Tak način uporabe visinskega obrezovalnika lahko povzroči izgubo ravnotežja, izgubo nadzora in telesne poškodbe. Vsi napajalni kabli in ostali kabli morajo biti odstranjeni iz območja rezanja. Kabli so lahko na drevesih prikriti in jih zato ne opazite, zaradi česar jih lahko nenamerno prerežete z verigo ali rezilom žage.
• Ne uporabljajte visinskega obrezovalnika v slabih vremenskih pogojih, še posebej ko obstaja nevarnost udara strele. S tem zmanjšate nevarnost udara strele.

Pri žaganju napete veje bodite pazljivi, saj lahko švigne nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko veja oplazi uporabnika, ki posledično izgubi nadzor nad višinskim obrezovalnikom. - Bodite še posebej pazljivi pri žaganju grmičevja in mladih dreves. Drobne veje se lahko zataknejo v verigo ali rezilo žage in vas oplazijo ali vržejo iz ravnotežja. - Pri prenašanju izklopljenega visinskega obrezovalnika pazite, da ne pritisnete nobenega stikala za vklop in verigo ali rezilo žage držite obrnjeno stran od sebe. Pravilno prenašanje visinskega obrezovalnika zmanjša verjetnost nenamernega stika z verigo ali rezilom žage. - Pri prenašanju ali shranjevanju visinskega obrezovalnika vedno namestite ščitnik meča ali rezila. Pravilno ravnanje z višinskim obrezovalnikom zmanjša verjetnost nenamernega stika s premikajočo se verigo ali rezilom žage. Pri odstranjevanju zagozdenega materiala ali servisiranju visinskega obrezovalnika se prepričajte, da je stikalo za vklop/izklop v izklopljenem položaju in da so vsi akumulatorji odstranjeni. Nepričakovan zagon stroja med odstranjevanjem zataknjenega materiala ali med servisiranjem lahko privede do resnih telesnih poškodb. - Žagajte samo les. Visinski obrezovalnik uporabljajte le za opravila, za katera je namenjen. Visinskega obrezovalnika na primer ne uporabljajte za žaganje plastike, kovine, zidakov ali gradbenih elementov, ki niso iz lesa. Uporaba visinskega obrezovalnika za opravila, za katera ni namenjen, je lahko nevarna.

Vzroki za povratne udarce in preprečevanje teh

Povratni udarec se lahko zgodi, ko se prednji del ali konica meča dotakne predmeta ali ko se zareza zapre in stisne verigo. V nekaterih primerih lahko dotik konice povzroči nenadno povratno reakcijo, pri čemer se meč dvigne in obrne proti upravljavcu. Če je veriga na zgornji strani meča stisnjena, se lahko meč naenkrat hitro odrine nazaj proti upravljavcu. Posledično lahko izgubite nadzor nad motorno žago in se resno poškodujete. Ne zanašajte se zgolj na varnostne naprave v motorni žagi. Uporabnik motorne žage mora pri delu izvesti več previdnostnih ukrepov, s katerimi prepreči nesreče in poškodbe. Povratni udarec je posledica napačne uporabe motorne žage in/ali neprimernih delovnih postopkov ali pogojev, vendar ga lahko preprečite s spodnjimi previdnostnimi ukrepi:

S palcem in drugimi prsti obkrožite ročaje motorne žage in jo čvrsto primite. Žago držite z obema rokama in se postavite tako, da se lahko izognete povratnemu udarcu. Sile povratnih udarcev lahko uporabnik nadzoruje, če izvaja pravilne ukrepe. Motorne žage nikoli ne izpustite. - Rok ne stegujte predaleč in nikoli ne žagajte nad višino ramen. Tako preprečite neželen stik s konico

meča žage in dovoljujete boljši nadzor nad motorno žago v nepričakovanih okoliščinah.

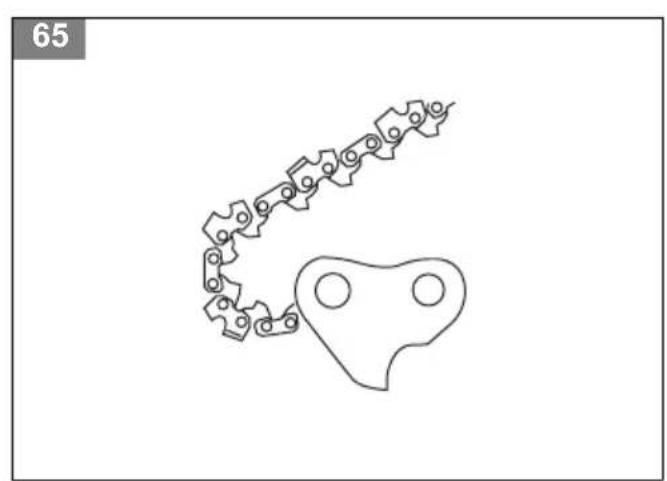

• Uporabljajte samo nadomestne meče in verige, ki jih je določil proizvajalec. Neustrezni nadomestni meči in verige motornih žag lahko povzročijo pokanje verige in/ali povratni udarec.

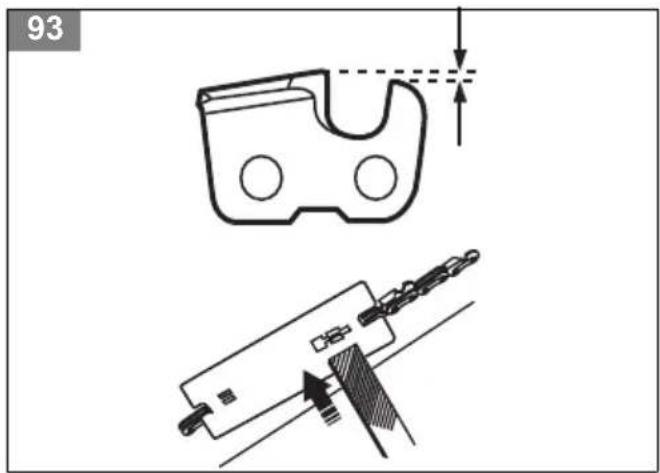

• Upoštevajte navodila proizvajalca glede brušenja in vzdrževanja verige motorne žage. Če se profil globine reza zmanjša, se poveča nevarnost povratnega udarca.

SHRANITE TA NAVODILA.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Odstranite baterijo in tako preprečite neželeni zagon izdelka.
• Izdelek je nevarno orodje, če niste previdni ali če ga ne uporabljate pravilno. Ta izdelek lahko povzroči hude poškodbe oziroma smrt upravljavca ali drugih.
• Izdelka ne uporabljajte, če so se spremenile njegove originalne specifikacije. Ne spreminjajte delov izdelka brez vnaprejšnje odobritve proizvajalca izdelka. Uporabljajte samo dele, ki jih je odobril proizvajalec. Zaradi neustreznega vzdrževanja lahko pride do poškodb ali smrti. Pred uporabo preverite izdelek. Glejte, Pregled pred vžigom na strani 531 in Urnik vzdrževanja na strani 532. Ne uporabljajte izdelkov, ki so poškodovani ali ne delujejo pravilno. Izvajajte varnostne preglede in vzdrževalna dela ter upoštevajte servisna navodila, opisana v tem priročniku.
• Otroci se z izdelkom ne smejo igrati. Izdelka in/ali akumulatorja ne smejo uporabljati, vzdrževati ali popravljati otroci ali druge osebe, ki za to niso usposobljene. Starost uporabnika je morda določena z lokalnimi zakoni.
• Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morejo dostopati.
• Izdelek shranjujte izven dosega otrok.
• Nikoli ne smete spreminjati prvotne izvedbe izdelka brez predhodnega dovoljenja proizvajalca. Uporabljajte samo originalno dodatno opremo. Spremembe brez pooblastila in/ali neoriginalni deli lahko povzročijo resne poškodbe ali smrt uporabnika in drugih oseb.

Opomba: Uporabo lahko ureja državna ali lokalna zakonodaja. Upoštevajte veljavne predpise.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite in upoštevajte navodila v povezavi z opozorili v nadaljevanju.

V premeru 15 metrov/50 čevljev od delovnega mesta ne sme biti ljudi ali živali. Če sočasno v območju dela več uporabnikov, mora biti varnostna razdalja med njimi vsaj 15 metrov. Sicer obstaja nevarnost resnih telesnih poškodb. V primeru približevanja oseb nemudoma izklopite izdelek. Z izdelkom nikoli ne zamahnite, ne da bi pred tem preverili prostor za sabo in se tako prepričali, da v varnostnem območju ni nikogar. - Delo v slabem vremenu izčrpava in pogosto prispeva k dodatnim tveganjem. Zaradi povečanega tveganja uporaba stroja v zelo slabem vremenu ni priporočljiva, na primer v gosti megli, nalivih, močnem vetru, hudem mrazu ali ob nevarnosti udara strele itd. - Otrokom nikoli ne dovolite, da uporabljajo izdelek ali da so v njegovi bližini. Ker je zagon izdelka zelo enostaven, ga lahko zaženejo tudi otroci, če jih ne nadzorujete. To lahko pomeni tveganje resne osebne poškodbe. Zaradi tega odklopite baterijo, ko izdelka ne morete ustrezno nadzorovati. - Zagotovite, da osebe, živali ali drugi predmeti ne morejo vplivati na nadzor nad izdelkom in ne morejo priti v stik z rezalnim priključkom ali predmeti, ki jih rezalni priključek meče naokrog. - Bodite vedno pozorni na svarilne znake in klice, ko nosite zaščito za sluh. Zaščito za sluh odstranite takoj, ko se izdelek izklopi. Pri osebah, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči poškodbe ožilja ali živčevja. Če opazite simptome pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, srbenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih. V nobenem primeru ne smete uporabljati rezalnih priključkov, če niste prej montirali odobrenega ščitnika. Če uporabite pokvarjen ali napačen ščitnik, lahko povzročite resne osebne poškodbe. - Vedno zaustavite izdelek, odstranite baterijo in se prepričajte, da se rezalna oprema popolnoma zaustavi, preden pričnete z delom na izdelku. Odstopanje od navodil za brušenje bistveno poveča nevarnost povratnega udarca. V primeru dvoma, ali je nadaljnja uporaba še primerna, se posvetujte s strokovnjakom. Obrnite se na svojega zastopnika ali servisno delavnico. Izogibajte se situacijam, ki se vam zdijo prezahtevne.

• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki vplivajo na vaš vid, pozornost, koordinacijo ali presojo.
• Ko pride konica meča v stik s trdnim predmetom, lahko izdelek močno vrže v stran. To se imenuje povratni udarec. Povratni udarec lahko odnese izdelek/uporabnika v katerokoli smer, tako da slednji izgubi nadzor nad izdelkom. Izogibajte se rezanju s konico meča.
• Nikoli ne uporabljajte izdelka, če v primeru nesreče ne morete priklicati pomoči.
• Imeti morate dobro ravnotežje in stabilen položaj. Prepričajte se, da se lahko varno gibljete in stojite. Če se morate nepričakovano premakniti, preverite okolico za morebitne ovire (korenine, kamenje, veje, jarke, itd.). Pri delu na nagnjenih tleh bodite še posebej previdni.
• Obvezno preglejte delovno območje. Odstranite vse trde dele, na primer kamenje, razbito steklo, žeblje, jeklene žice, vrvi, ki jih rezilo izvrže, ali pa se lahko navijejo okrog rezalnega priključka.
• Pri zaganju napetega drevesa bodite izjemno previdni. Napeto drevo se lahko vrne nazaj v svoj običajen položaj pred zaganjem ali po njem. Če se napačno postavite ali če zagate na napačnem mestu, lahko drevo zadane vas ali izdelek in povzroči izgubo nadzora. V obeh primerih lahko pride do hude telesne poškodbe. V oporo uporabite oprtnik, s katerim bo uporaba izdelka preprostejša.

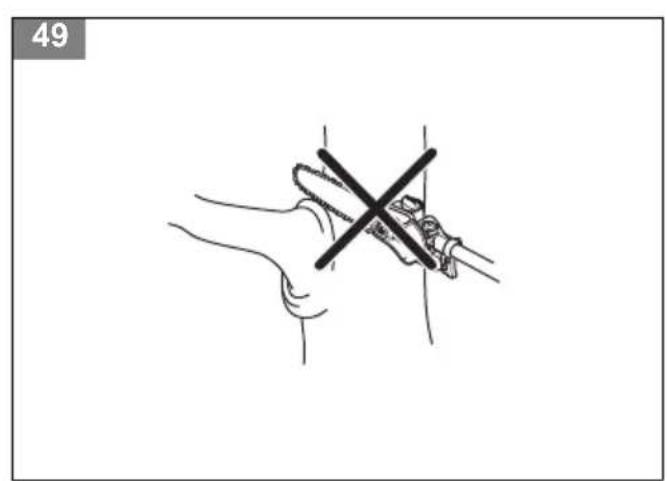

• Izdelek vedno primite z obema rokama. (Sl. 21)
• Izdelek zaustavite, preden se premaknete na drugo območje. Pred prenosom izdelka na kakršni koli razdalji namestite transportno zaščito.
• Izdelka nikoli ne odlagajte na tla z delujočim motorjem, razen če ga imate neprekinjeno pod strogim nadzorom.
• Če izdelek uporabljate pri temperaturah pod -10 °C, morate pred začetkom dela izdelek in akumulator vsaj 24 ur hraniti v ogrevanem prostoru.
• Nikoli se ne postavite neposredno pod vejo, ki jo želite odrezati. To lahko povzroči težke in tudi usodne telesne poškodbe.
• Upoštevajte ustrezne varnostne predpise za delo v bližini električnih vodnikov, napeljanih po zraku.
• Ta izdelek ni električno izoliran. Če se izdelek dotakne ali pride v bližino visokonapetostne napeljave, lahko povzroči smrt ali hude telesne poškodbe. Z nastankom električnega obloka lahko napetost preskoči iz enega dela orodja na drugega. Čim večja je napetost, tem dlje lahko elektrika preskoči. Elektrika lahko potuje skozi veje in druge predmete še posebej, če so mokri. Vedno zagotovite minimalno razdaljo 10 m/33 čevljev med izdelkom in visokonapetostno napeljavo in/ali predmeti, ki se dotikajo visokonapetostne napeljave. Če je potrebno delo znotraj te varne razdalje, se pred začetkom del

vedno obrnite na pristojno elektropodjetje, mora pred začetkom del odklopiti napetost. - Poškodovan rezalni priključek povečuje nevarnost nesreč pri delu.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte odobreno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec vam lahko pomaga izbrati ustrezno opremo.
• Uporabljajte zaščitno čelado, če obstaja nevarnost padajočih predmetov.
• Dolgotrajna izpostavljenost hrupu lahko povzroči okvare sluha. Baterijski izdelki so na splošno razmeroma tihi, okvaro lahko povzroči kombinacija ravni hrupa in dolgotrajne rabe. Husqvarna priporoča uporabo zaščite za sluh pri daljši stalni uporabi izdelkov. Pogosti in redni uporabniki bi morali imeti redne preglede sluha.

OPOZORILO: Zaščite za sluh omejujejo slišnost zvokov in opozorilnih signalov.

• Uporabljajte odobreno zaščito za oči. Tudi če uporabljate vizir, morate vedno uporabljati tudi homologirana zaščitna očala. Homologirana zaščitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.
• Za zaščito obraza uporabite vizir. Vizir ne zadostuje za zaščito oči.

(SI. 22)

• Po potrebi uporabite rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.
• Nosite vzdržljive škornje ali čevlje, ki ne drsijo.
• Uporabljajte oblačila iz trpežnih materialov. Vedno uporabljajte trpežne dolge hlače in dolge rokave. Ne uporabljajte ohlapnih oblačil, ki se lahko zataknejo za vejice ali veje. Ne nosite nakita, kratkih hlač in sandalov in ne hodite bosi. Lase si varno spnite nad rameni.

(SI. 23) - Paket prve pomoči hranite na dosegu roke. (SI. 24)

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka z varnostnimi napravami, ki so poškodovane ali ne delujejo pravilno. Redno preverjajte varnostne naprave. Glejte, Urnik vzdrževanja na strani 532.
• Če so varnostne naprave poškodovane ali ne delujejo pravilno, se obrnite na servisnega zastopnika Husqvarna.

Preverjanje tipkovnice

1. Pritisnite gumb za vklop/izklop (A). (Sl. 25) a) Izdelek je vklopljen, ko lučka LED (B) sveti. b) Izdelek je izklopljen, ko lučka LED (B) ne sveti.
2. Če sveti ali utripa opozorilni indikator (C). Glejte Tipkovnica na strani 536.

Preverjanje delovanja zaklepa vklopnega sprožilnika

Zaklep sprožilnika plina je zasnovan tako, da preprečuje neželeno delovanje. Ko pritisnete zaklep sprožilnika plina naprej (A) in ga nato pritisnete ob ročaj (B), je sprožilnik plina (C) sproščen. Ko sprostite ročaj, se sprožilnik plina in zaklep sprožilnika plina vrneta v izhodiščni položaj. Njuno gibanje uravnavajo tri med seboj neodvisne vzmeti.

(Sl. 26)

1. Preverite, ali je sprožilnik plina zaklenjen, ko je zapora v izhodiščnem položaju. (Sl. 27)
2. Zaklep sprožilnika plina pritisnite naprej (A) in navzdol. Zaklep sprožilnika plina pritisnite ob ročaj (B) in se prepričajte, da se nato ob sprostitvi vrne v izhodiščni položaj. (Sl. 28)
3. Sprožilnik plina in zaklep sprožilnika plina se morata prosto premikati in povratni vzmeti morata delovati pravilno. (Sl. 29)
4. Pritisnite gumb za vklop/izklop, glejte Zagon izdelka na strani 531.
5. Sprožilnik pritisnite do konca in tako aktivirajte polni plin.
6. Sprostite sprožilnik plina in se prepričajte, da se rezalni priključek ustavi in obmiruje.

Ščitnik rezalnega priključka

Ščitnik rezalnega priključka preprečuje izmet nepritrjenih predmetov v smeri uporabnika.

Preverite, ali je ščitnik rezalnega priključka poškodovan. Če je poškodovan, ga zamenjajte. Uporabljajte samo odobrene ščitnike za rezalne priključke.

Varnostna navodila za rezalno opremo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Uporabljajte samo odobrene kombinacije mečev in verig ter opremo za brušenje. Za navodila glejte poglavje Dodatki na strani 539.
• Med uporabo ali izvajanjem vzdrževalnih del na verigi nosite zaščitne rokavice. Tudi nepremična veriga lahko povzroči poškodbe.

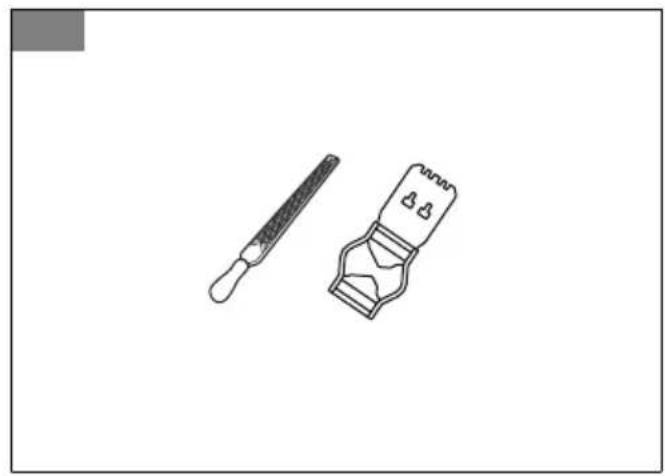

• Rezalni zobje naj bodo vedno pravilno nabrušeni. Upoštevajte navodila in uporabljajte priporočeno šablono za brušenje. Poškodovana veriga ali veriga, ki ni pravilno nabrušena, poveča nevarnost nesreč.

(SI. 30)

• Nastavite ustrezno nastavitev globine reza za verigo. Upoštevajte navodila in uporabljajte priporočeno nastavitev globine reza. Prevelika nastavitev globine reza poveča nevarnost povratnega udarca. (SI. 31)
• Zagotovite, da je veriga ustrezno napeta. Če se veriga ne prilega tesno meču, se lahko sname. Neustrezna napetost verige poveča obrabo meča, verige in pogonskega zobnika verige. Glejte poglavje Napenjanje verige na strani 535 (SI. 32)
• Redno vzdržujte rezalno opremo in jo ustrezno mažite. Če verige ne mažete ustrezno, se poveča tveganje za obrabo meča, verige in pogonskega zobnika verige. (SI. 33)

Varna uporaba akumulatorja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Uporabljajte le homologirane akumulatorje Husqvarna. Glejte Homologirani akumulatorji na strani 539. Akumulatorji so šifrirani s programsko opremo.
• Za napajanje izdelkov, povezanih z Husqvarna, uporabljajte le homologirane akumulatorje Husqvarna. Za preprečevanje poškodb akumulatorja ne uporabljajte za napajanje drugih naprav.
• Nevarnost električnega udara. Poli akumulatorja ne smejo priti v stik s ključi, kovanci, vijaki ali drugimi kovinskimi deli. To lahko povzroči kratek stik akumulatorja.
• Ne uporabljajte akumulatorjev za enkratno uporabo. V zračne reže akumulatorja ne vstavljajte predmetov.
• Akumulatorja ne izpostavljajte neposredni sončni svetlobi, vročini ali odprtemu ognju. Akumulator lahko povzroči opekline in/ali kemične opekline.
• Akumulatorja ne izpostavljajte dežju in vlagi.
• Akumulatorja ne izpostavljajte mikrovalovom in visokemu tlaku.
• Akumulatorja ne poskušajte razstaviti ali odpreti.
• Če akumulator pušča, pazite, da tekočina ne pride v stik s telesom ali očmi. Če ste se tekočine dotaknili, območje očistite z obilo vode in mila in poiščite zdravniško pomoč. Če pride tekočina v oči, ne drgnite oči, temveč jih spirajte z vodo vsaj 15 minut in poiščite zdravniško pomoč.
• Akumulator uporabljajte v okolju s temperaturami med -10°C (14°F) in 40°C (114°F).
• Akumulatorja ali polnilnika nikoli ne čistite z vodo. Glejte poglavje Čiščenje izdelka, baterije in polnilnika baterije na strani 536.
• Ne uporabljajte akumulatorjev, ki so poškodovani ali ne delujejo pravilno.
• Akumulatorji med skladiščenjem ne smejo priti v stik s kovinskimi predmeti, na primer žeblji, vijaki ali nakitom.
• Akumulator hranite zunaj dosega otrok.

Varna uporaba polnilnika akumulatorja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Nevarnost električnega udara ali kratkega stika, če ne upoštevate varnostnih navodil.
• Ne uporabljajte polnilnikov, ki niso bili priloženi izdelku. Za polnjenje akumulatorjev, ki jih odobri družba Husqvarna, uporabljajte samo polnilnike za akumulatorje Husqvarna. Za navodila glejte poglavje Odobreni polnilniki za akumulatorje na strani 540. Polnilnika akumulatorja ne poskušajte razstaviti.
• Ne uporabljajte polnilnika, ki je poškodovan ali ne deluje pravilno.
• Polnilnika akumulatorja ne dvigujte za napajalni kabel. Polnilnik akumulatorja odklopite iz stenske vtičnice tako, da povlečete vtič. Nikoli ne vlecite za napajalni kabel. Pazite, da kabli in kabelski podaljški ne pridejo v stik z vodo, oljem in ostrimi robovi. Kabel ne sme biti zataknjen med stavbno pohištvo, na primer vrata ali za ograje, ali podobne predmete.
• Polnilnika akumulatorja ne uporabljajte v bližini gorljivih materialov ali materialov, ki povzročajo korozijo. Pazite, da polnilnik akumulatorja ni pokrit. V primeru dima ali požara izvlecite vtič polnilnika akumulatorja.
• Akumulator polnite le v zaprtih prostorih z dobrim prezračevanjem in zaščito pred neposrednim soncem. Akumulatorjev ne polnite na prostem. Akumulatorja ne polnite v stiku z vodo ali vlago.
• Polnilnik akumulatorja uporabljajte samo v okolju s temperaturami med 5°C (41°F) in 40°C (104°F). Polnilnik uporabljajte v dobro prezračenem, suhem in brezprašnem okolju. V hladilne reže polnilnika akumulatorja ne vstavljajte predmetov.
• Poli polnilnika akumulatorja se ne smejo dotikati kovinskih predmetov, ker lahko to povzroči kratki stik.
• Uporabljajte nepoškodovane in odobrene omrežne vtičnice. Prepričajte se, da kabel polnilnika akumulatorja ni poškodovan. V primeru uporabe podaljškov se prepričajte, da ti niso poškodovani.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

Pred vzdrževanjem, drugimi pregledi ali sestavljanjem izdelka odstranite baterijo.

• Uporabnik sme sam izvajati le tista vzdrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Za obsežnejša vzdrževalna in servisna dela se obrnite na servisnega zastopnika.
• Baterije ali polnilnika nikoli ne čistite z vodo. Močno čistilo lahko poškoduje plastiko. Če ne vzdržujete izdelka, skrajšate njegovo življenjsko dobo in povečate nevarnost nesreče.
• Za servisiranje in popravila izdelka, zlasti za varnostne naprave na izdelku, je potrebno posebno usposabljanje. Če po izvedenem vzdrževanju niso vsa preverjanja uspešno opravljena, se obrnite na servisnega zastopnika. Zagotavljamo vam, da so za vaš izdelek na voljo strokovna popravila in servisne storitve.
• Uporabljajte samo originalne nadomestne dele.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

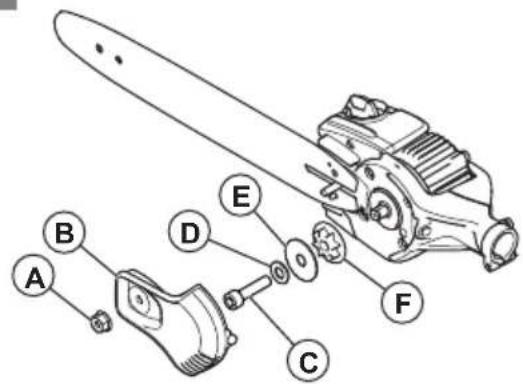

Sestavljanje meča in verige

1. Odstranite matico meča, s katero je pritrjen pokrov sklopke.
2. Namestite meč na vijak meča. Postavite meč v zadnji položaj. Verigo namestite na pogonski zobnik in jo vpnite v utor meča. Začnite na zgornji strani meča.
3. Prepričajte se, da so robovi rezil na zgornjem robu meča obrnjeni naprej, kot prikazuje simbol na izdelku (C).
4. Poravnajte luknjo meča z vijakom za napenjanje verige in namestite pokrov sklopke. Gonilni členi se morajo pravilno prilegati pogonskemu zobniku verige (B). Prepričajte se, da je veriga vpeta v utor meča. Z rokami čim močneje zategnite matice meča. (Sl. 34)
5. Napnite verigo, glejte Napenjanje verige na strani 535.

Prilagajanje kota rezalne glave

OPOZORILO: Preden nadaljujete, izdelek izklopite in odstranite akumulator. Uporabljajte zaščitne rokavice.

1. Odvijte vijake na rezalni glavi (A).
2. Rezalno glavo (B) obrnite za 90°.
3. Zategnite vijaka (A). (Sl. 35)

Namestitev kavlja za vejo

Kavelj za vejo pritrdite z 2 vijakoma. (Sl. 36)

Namestitev ščitnika pred udarci

1. Ščitnik pred udarci pritrdite s 6 vijaki. (Sl. 37)

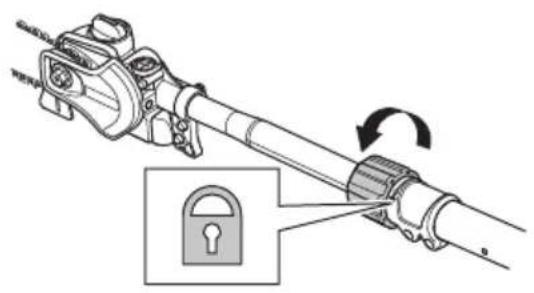

Namestitev dolžine gredi

1. Odvijte gumbni vijak. (Sl. 38)
2. Raztegnite drog na želeno dolžino.
3. Zategnite gumbni vijak. (Sl. 39)

Nastavitev oprtnika

1. Namestite oprtnik.
2. Oprtnik pritrdite na nosilni kavelj oprtnika.
3. Dolžino oprtnika prilagajajte, dokler ni nosilni kavelj oprtnika v višini kolka. (Sl. 21)

Priklop polnilnika akumulatorja

1. Polnilnik akumulatorja priklopite na napetost in frekvenco, ki sta navedeni na tipski ploščici.
2. Vtaknite vtič v ozemljeno vtičnico. Indikator LED na polnilniku akumulatorja enkrat utripne zeleno.

Opomba: Akumulator se ne polni, če je njegova temperatura nižja od 0°C (32°F) ali višja od 50°C (122°F) . Če je temperatura akumulatorja višja od 50°C / 122°F , polnilnik akumulator pred nadaljevanjem polnjenja najprej ohladi.

Vstavljanje baterije v izdelek

OPOZORILO: Za izdelek uporabljajte samo originalne baterije Husqvarna.

1. Baterija mora biti popolnoma napolnjena.
2. Potisnite baterijo v držalo baterije v izdelku. Baterija se zaskoči, ko slišite klik. (Sl. 40)

POZOR: Če baterije ni mogoče preprosto potisniti v držalo baterije, pomeni, da baterija ni pravilno nameščena. Izdelek se lahko tako poškoduje.

1. Odprite pokrovček za verižno olje na vrhu rezalne glave. (Sl. 41)
2. Dolijte verižno olje Husqvarna.
3. Namestite pokrovček za verižno olje.
4. Baterija mora biti pravilno nameščena.

Dolivanje verižnega olja

Po 1 uri delovanja ali pri izpraznjeni bateriji napolnite z verižnim oljem.

Delovanje

Uvod

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Husqvarna Connect

Husqvarna Connect je brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna.

• Dodatne informacije o izdelku.
• Informacije o izdelku, delih in servisu ter pomoč.

Začetek uporabe aplikacije

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registrirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Opomba: Aplikacija Husqvarna Connect ni na voljo za prenos na vseh trgih. Če potrebujete več informacij, se obrnite na servisnega zastopnika.

Polnjenje akumulatorja

Opomba: Akumulator pred prvo uporabo napolnite. Nov akumulator je napolnjen le 30-odstotno.

1. Prepričajte se, da je akumulator suh.
2. Akumulator vstavite v polnilnik akumulatorja. (Sl. 42)

Opomba: Akumulator in polnilnik se lahko med različnimi modeli razlikujeta, vendar je postopek enak.

1. Na polnilniku akumulatorja mora zasvetiti zeleni indikator polnjenja. To pomeni, da je akumulator pravilno povezan s polnilnikom akumulatorja.
2. Ko svetijo vsi indikatorji LED na akumulatorju, je ta popolnoma napolnjen. (Sl. 43)
3. Odklopite polnilnik akumulatorja iz stenske vtičnice tako, da izvlečete vtič. Ne vlecite kabla.
4. Akumulator odstranite iz polnilnika.

Opomba: Če želite več informacij, glejte navodila za uporabo akumulatorja in polnilnika akumulatorja.

Pregled pred vžigom

1. Preglejte delovno območje. Odstranite vse predmete, ki jih lahko izvrže.
2. Preverite verigo. Nikoli ne uporabljajte tope, počene ali poškodovane opreme.
3. Preverite, ali je izdelek v brezhibnem delovnem položaju.
4. Preverite, ali so vsi vijaki in matice zatesnjeni.
5. Poskrbite, da je veriga ustrezno namazana; glejte Mazanje rezalne opreme na strani 535.
6. Preverite, ali se v prostem teku motorja veriga vedno zaustavi.
7. Izdelek uporabljajte samo v skladu z namenom uporabe.
8. Prepričajte se, da ročaj in varovala delujejo brezhibno. Nikoli ne uporabljajte stroja, na katerem manjkajo deli ali se zaradi predelave razlikuje od specifikacij.

Zagon izdelka

1. Pritisnite in pridržite gumb za vklop/izklop, dokler zelena lučka LED ne zasveti. (Sl. 44)
2. Hitrost nadzorujte s prožilnikom.

Uporaba funkcije SavE

Ta izdelek ima funkcijo varčevanja z energijo, SavE. Funkcija SavE zmanjša hitrost verige in poskrbi za najdaljši čas delovanja baterije.

Opomba: Funkcija SavE ne zmanjša zmogljivosti rezanja izdelka.

1. Na tipkovnici pritisnite gumb SavE.
2. Prepričajte se, da sveti zeleni indikator LED.
3. Znova pritisnite gumb SavE za izklop funkcije. Zeleni indikator LED preneha svetiti. (Sl. 45)

Zaustavitev izdelka

1. Sprostite sprožilec plina ali zaklep sprožilca plina.
2. Pritisnite in pridržite gumb za vklop/izklop, dokler se zelena lučka LED ne izklopi.
3. Pritisnite gumba za sprostitev na akumulatorju in akumulator izvlecite. (Sl. 46)

Uporaba izdelka

OPOZORILO: Nikoli se ne postavite neposredno pod vejo, ki jo želite odrezati. To lahko privede do smrti ali poškodbe.

Bodite previdni pri delu v bližini višjih napajalnih vodov. Padajoče veje lahko povzročijo kratek stik. - Če je možno, se postavite tako, da lahko izvedete rez v pravem kotu na vejo. (Sl. 47) - Večje veje režite po delih. Upoštevajte, da se lahko padajoče veje odbijejo v smeri uporabnika po tem, ko padejo na tla. (Sl. 48)

• Veje nikoli ne prerežite na odebeljenem delu na začetku veje, saj boste tako upočasnili regeneracijo drevesa in povečali razvoj gliv na drevesu! (Sl. 49)

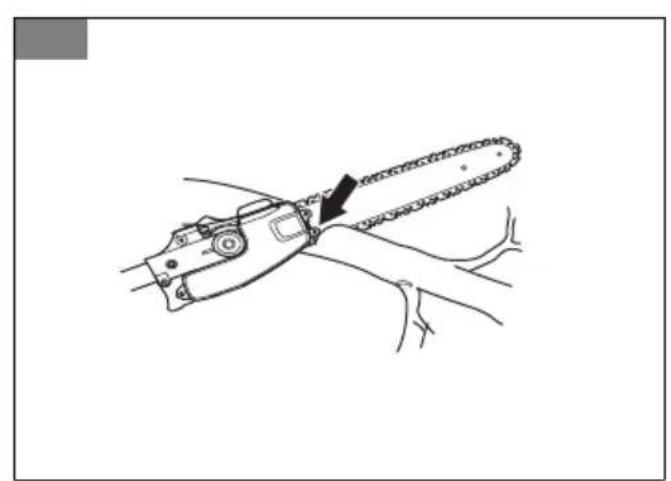

• Za podporo med rezanjem uporabite sistem za ustavitev rezalne glave. To preprečuje »skok« rezalnega priključka na vejo. (Sl. 50)
• Na drugi strani veje izvedite osnovni rez, preden začnete rezati celotno vejo. S tem preprečite trganje lubja, ki lahko povzroči počasnejšo regeneracijo in tudi trajne poškodbe drevesa. Za preprečevanje zatikanja rez ne sme biti globlji od 1/3 debeline veje. Pri umikanju rezalnega priključka iz veje mora veriga teči naprej, saj tako preprečite zatikanje žage. (Sl. 51)
• Pri delu se prepričajte, da imate stabilen položaj nog in da lahko izvajate delo tako, da vas ne ovirajo veje, kamenje in drevesa.

OPOZORILO: Nikoli ne aktivirajte sprožilca plina, če rezalnega priključka ne vidite v celoti.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

OPOZORILO: Pred vzdrževanjem izdelka odstranite baterijo.

Urnik vzdrževanja

OPOZORILO: Pred vzdrževanjem odstranite akumulator.

V nadaljevanju je naveden seznam vzdrževalnih korakov, ki jih je treba opraviti pri izdelku. Poleg vzdrževalnih del, navedenih v načrtu vzdrževanja, mora izdelek redno servisirati pooblaščeni serviser Husqvarna. Za podatke o servisnih intervalih se obrnite na servisnega zastopnika Husqvarna. Za več informacij si oglejte opravila v poglavju o vzdrževanju.

Vzdrževanje Dnevno Tedensko Mesečno
Zunanje dele izdelka očistite s suho krpo. Ne uporabljaje vode.	X
Gumb za vklop/izklop mora delovati pravilno in ne sme bitiPokvarjen.	X
Z varnostega vidika se prepričajte, da spre-žilec plina in zaklep sprežilca plina delujeta pravilno.	X
Preverite, da upravljalni elementi delujejo in niso poškodovani.	X
Pazite, da so ročaji Čisti in suhi. Prepričajte se, da na ročajih ni olja ali masti.	X
Prepričajte se, daPokrov verige ni poškodo-van. Če jePokrov verige poškodovan, ga za-menjajte.	X
Prepričajte se, da so vijaki in matice dobro priviti.	X
OčistitePokrov posode za olje. X
Prepričajte se, da gumba za sprostitev na akumulatorju delujeta in omogovičata pravilen zaklep akumulatorja v izdelku.	X
Preverite, da polnilnik baterije ni poškodovan in pravilno deluje.	X
Akumulator ne sme biti poškodovan. X
Akumulator mora biti napoljen. X
Prepričajte se, da polnilnik baterije ni poškodvan.	X
Preverite vse kable, spoje in povezave. Pre- pričajte se, da niso poškodovani ali umazani.		X
OčistitePokrov verige. X
Preverite priključke med akumulatorjem in iz-delkom. Preverite priključek med akumulatorjem in polnilnikom akumulatorja.			X
Rezalna glava ne sme biti poškodovana. Če je rezalna glava poškodovana, jo zamenjajte.	Celotno servisiranje rezalne glave njazvede odobren trgovec Husq-varna.
Preverite obrabo pogonskega zobnika veri-ge.	Zamenjajte pogonski zobnik verige po pribl. 100 urah obratovanja ali po potrebi pogosteje.

Pregled baterije in polnilnika baterije

1. Preverite, ali je baterija poškodovana, na primer razpokana.
2. Preverite, ali je polnilnik baterije poškodovan, na primer razpokan.
3. Prepričajte se, da povezovalni kabel polnilnika baterije ni poškodovan in nima razpok.

Vzdrževanje priključka

Preverjanje verige

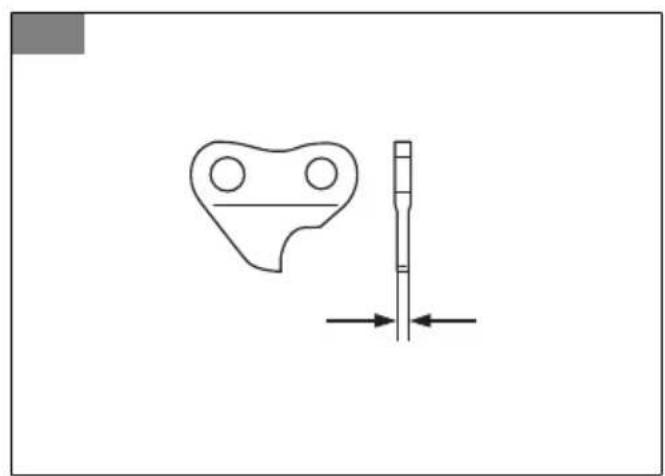

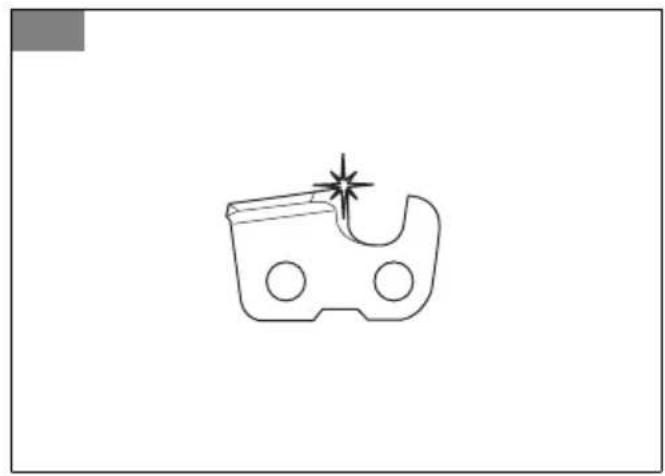

Verigo vsak dan preglejte. 1. Prepričajte se, da na kovicah in členih ni razpok. (Sl. 52) 2. Preverite, ali je veriga toga. 3. Verigo primerjajte z novo verigo, da ugotovite, če so kovice in členi obrabljeni.

1. Zamenjajte verigo, če na njej opazite katero koli zgoraj navedeno stanje.

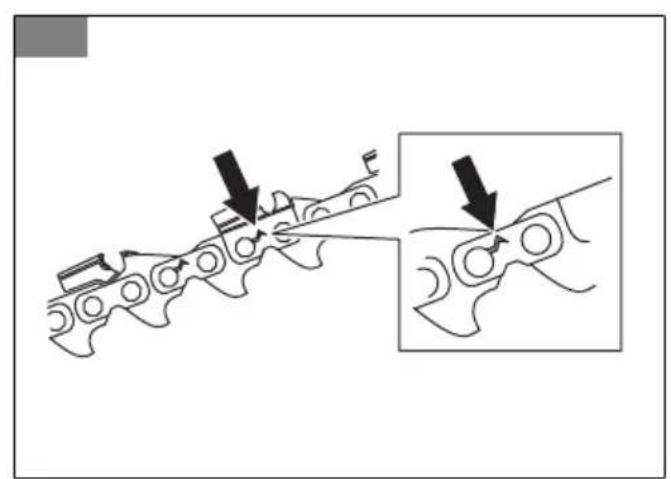

2. Verigo zamenjajte, ko je dolžina rezalnih zob obrabljena na samo 4 mm (0,16 palca). (Sl. 53)

Pregled pogonskega zobnika verige

1. Redno preverjajte stopnjo obrabe pogonskega zobnika verige. (Sl. 54)
2. Zamenjajte pogonski zobnik verige, če je ta obrabljen in se premika z ene strani motorne osi na drugo.

Preverjanje meča

1. Prepričajte se, da oljni kanal ni zamašen. Po potrebi ga očistite. (Sl. 55)
2. Preglejte, ali so na robovih meča grobi ostanki. S pilo odstranite grobe ostanke. (Sl. 56)
3. Očistite utor v meču. (Sl. 57)

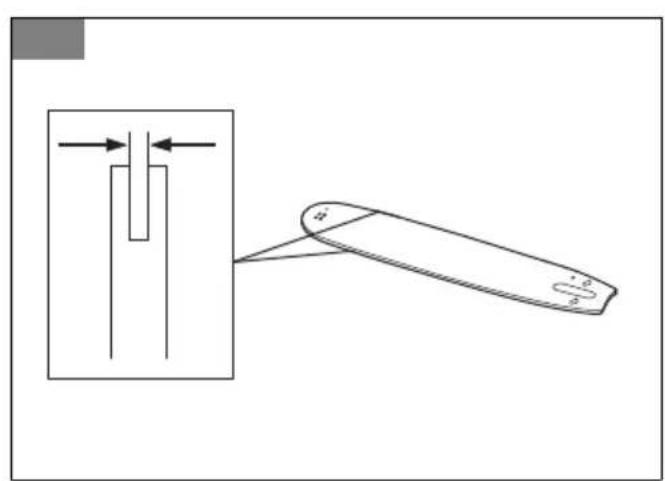

4. Preverite, ali je utor v meču obrabljen. Po potrebi zamenjajte meč. (Sl. 58)
5. Preverite, ali je konica meča groba ali zelo obrabljena. (Sl. 59)
6. Prepričajte se, da se zobnik meča prosto vrti in da mazalna odprtina v zobniku meča ni zamašena. Po potrebi očistite in namazite. (Sl. 60)
7. Meč dnevno obračajte in mu tako podaljšajte življenjsko dobo. (Sl. 61)

Brušenje verige

Informacije o meču in verigi

OPOZORILO: Med uporabo ali izvajanjem vzdrževalnih del na verigi nosite zaščitne rokavice. Tudi nepremična veriga lahko povzroči poškodbe.

Obrabljen ali poškodovan meč oziroma verigo zamenjajte s kombinacijo meča in verige, ki jo priporoča Husqvarna. To je potrebno za ohranjanje varnostnih funkcij izdelka. Za seznam nadomestnih kombinacij meča in verige, ki jih priporočamo, glejte poglavje Dodatki na strani 539.

Dolžina meča, in/cm. Podatki o dolžini meča so običajno navedeni na zadnjem delu meča. (SI. 62) - Število zob na zobniku konice meča (T). (SI. 63) - Korak verige v palcih. Razmik med gonilnimi členi verige se mora ujemati z razmikom med zobmi na zobniku konice meča in pogonskim zobnikom. (SI. 64) - Število gonilnih členov. Število gonilnih členov določa vrsta meča. (SI. 65) - Širina utora na meču v palcih/mm. Širina utora v meču mora biti enaka kot širina gonilnih členov verige. (SI. 66) - Odprtina za dolivanje verižnega olja in odprtina za napenjalnik verige. Meč se mora poravnati z izdelkom. (SI. 67) - Širina gonilnega člena v mm/palcih. (SI. 68)

Splošne informacije o brušenju rezalnih zob

Ne uporabljajte tope verige. Če je veriga topa, morate bolj pritiskati, da potisnete meč skozi les. Če je veriga zelo topa, pri žaganju ne bodo nastajali lesni odrezki, temveč žagovina.

Ostra veriga si utira pot skozi les, zato so lesni odrezki daljši in debelejši.

Rezalni zob (A) in globinski zob (B) skupaj tvorita rezalni del verige oziroma rezilo. Razlika v višini teh dveh zob določa globino reza (nastavitev globine reza).

(SI. 69)

Pri brušenju rezalnih zob imejte v mislih naslednje:

Kot piljenja.

(SI. 70)

Kot rezanja.

(SI. 71)

• Položaj pile.

(SI. 72)

• Premer okrogle pile.

(SI. 73)

Verige ni enostavno pravilno nabrusiti brez ustrezne opreme. Uporabite priporočeno šablono za brušenje. Tako boste ohranili največjo učinkovitost rezanja in zmanjšali tveganje povratnega udarca.

OPOZORILO: Tveganje povratnega udarca se poveča, če ne upoštevate navodil za brušenje.

Opomba: Za informacije o brušenju verige glejte Brušenje rezalnih zob na strani 534.

Brušenje rezalnih zob

Splošne informacije o prilagajanju nastavitve globine reza

Nastavitev globine reza (C) se zmanjša, ko nabrusite rezalni zob (A). Za najboljšo učinkovitost rezanja morate odstraniti odbrušeni material z globinskega zoba (B), da pridobite priporočeno nastavitev globine reza. Za navodila, kako doseči ustrezno nastavitev globine reza za verigo, glejte Dodatki na strani 539.

(SI. 77)

OPOZORILO: Nevarnost povratnega udarca se poveča, če je nastavljena prevelika globina reza.

Prilagoditev nastavitve globine reza

Preden prilagodite nastavitev globine reza ali nabrusite rezalne zobe, si oglejte navodila v razdelku Brušenje rezalnih zob na strani 534. Nastavitev globine reza priporočamo po vsakem tretjem brušenju rezalnih zob.

Opomba: To priporočilo velja samo v primeru, da se dolžina rezalnih zob ni preveč zmanjšala.

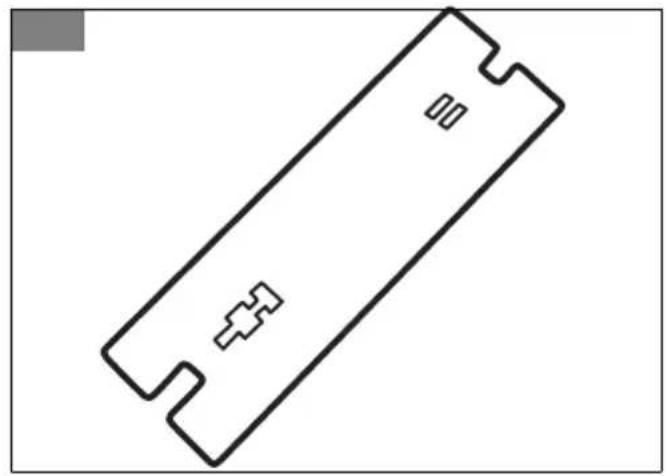

Priporočamo uporabo naše šablone za brušenje globinskih zob za nastavitev ustrezne globine in šablono za brušenje rezalnih zob.

(SI. 78)

1. Nastavitev globine reza prilagodite s ploščato pilo in šablono za brušenje globinskih zob. Uporabljajte samo priporočeno šablono za brušenje globinskih zob za nastavitev ustrezne globine in šablono za brušenje rezalnih zob.
2. Šablono za brušenje globinskih zob prislonite na verigo.

Opomba: Dodatne informacije o uporabi tega pripomočka najdete na embalaži šablone za brušenje globinskih zob.

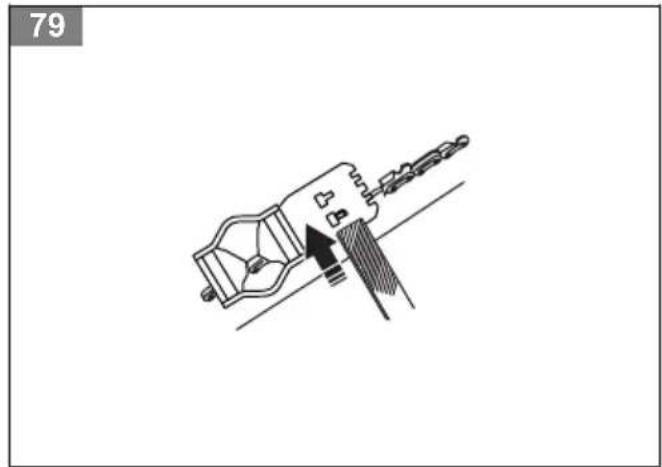

1. S ploščato pilo spilite del globinskega zoba, ki gleda preko šablone za brušenje globinskih zob. (Sl. 79)

Opomba: Nastavitev globine reza je pravilna, ko pri premikanju pile po šabloni za brušenje globinskih zob ne čutite upora.

Napenjanje verige

OPOZORILO: Veriga, ki ni ustrezno napeta, se lahko sname z meča in povzroči težje poškodbe ali smrt.

Med uporabo se veriga raztegne. Redno nastavljajte verigo.

1. Odvijte matico meča, s katero je pritrjen pokrov sklopke/zavora verige. Uporabite ključ. (Sl. 80)
2. Z rokami čim močneje zategnite matice meča.

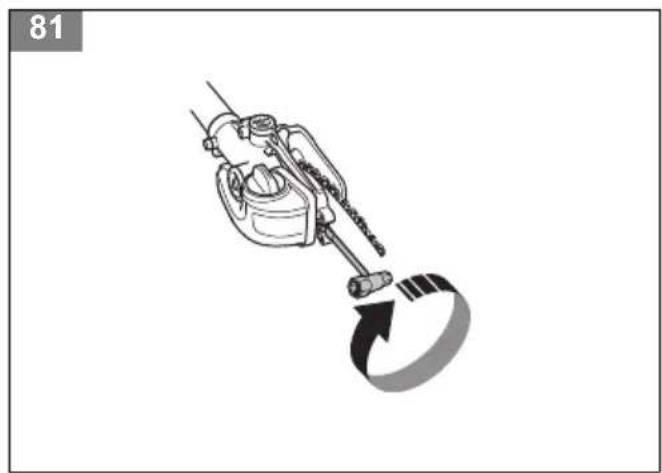

3. Dvignite sprednji del meča in zavrtite vijak za napenjanje verige. Uporabite ključ. (Sl. 81)
4. Verigo napnite toliko, da se tesno prilega meču, vseeno pa jo lahko z lahkoto premikate.
5. Z izvijačem zategnite matice meča in hkrati privzdignite sprednji del meča. (Sl. 82)
6. Prepričajte se, da lahko verigo nemoteno premikate z rokami in da ne visi z meča. (Sl. 83)

Mazanje rezalne opreme

OPOZORILO: Zaradi nezadostnega mazanja rezalne opreme lahko veriga poči in tako povzroči težke, tudi usodne poškodbe.

OPOZORILO: Ne uporabljajte odpadnega olja! Odpadno olje je nevarno za ljudi, izdelek in okolje.

Verižno olje

OPOZORILO: Zaradi nezadostnega mazanja rezalne opreme lahko veriga poči in tako povzroči težke, tudi usodne poškodbe.

Verižno olje mora imeti dobre lastnosti oprijemanja verige in ohranjati lastnosti pretoka ne glede na to, ali je toplo poletno ali mrzlo zimsko vreme. Razvili smo optimalno verižno olje, ki je zaradi rastlinske osnove tudi biorazgradljivo. Priporočamo uporabo našega olja za najdaljšo življenjsko dobo verige in za zmanjšanje okoljske škode. - Če naše verižno olje ni na voljo, priporočamo uporabo standardnega verižnega olja. - Na območjih, kjer ni na voljo olja, posebej namenjenega mazanju verig, se lahko uporablja običajno olje menjalnika EP 90. - Nikoli ne uporabljajte odpadnega olja! To je nevarno za vas, stroj in okolje.

Kontrola mazanja verige

1. Po vsakem dolivanju goriva preverite mazanje verige. Konico meča usmerite proti svetlo obarvani površini na razdalji pribl. 20 cm (8 palcev). Po 1 minuti delovanja pri 75 odstotkih plina bi morala biti na svetli podlagi vidna jasna črta olja. (Sl. 84)

Zamenjava pogonskega zobnika verige

1. Odstranite matico meča (A) in pokrov sklopke.
2. Odstranite pokrov sklopke (B).
3. Razstavite vijak (C).
4. Odstranite podložko (D).
5. Odstranite vzmet diska (E).
6. Odstranite pogonski zobnik verige (F). (Sl. 87)
7. Namestite nov pogonski zobnik verige.

Čiščenje izdelka, baterije in polnilnika baterije

1. Izdelek po uporabi očistite s suho krpo.
2. Baterijo in polnilnik baterije očistite s suho krpo. Vodila baterije morajo biti vedno čista.
3. Preverite, da so priključi baterije in polnilnik baterije pred uporabo čisti.
4. S krtačo očistite predele okoli rezervoarja olja.
5. S krtačo očistite notranjo površino zaščitnega pokrova.

Odpravljanje težav

Tipkovnica

Težava Možne napake	Možna rešitev
Utripa zelena lučka LED za zagon.	Nizka napetost akumulatorja. Napolnite akumulator.
Utripajoč rdeči indika- tor LED za napako.	Preobremenitev. Rezalni priključek je blokiran.	Pritisnite gumb za vklop/izklop, da izklopite izdelek. Odstra- nite akumulator. Z rezalnegа priključka od- stranite neželeni material. Odvijte verigo.
	Odstopanje temperature. Izdelek naj se ohladi.
	Hkrati sta pritisnjena sprežilec plina in gumb za vklop/izklop.	Sprostite sprežilec plina in pritisnite gumb za vklop/izklop.
Izdelka ni mogoće zagnati.	Umazanija v priključikh baterije. Priključke baterije očistite s komprimiranim zrakom ali mehko krtačko.
Vklopi se rdeči indi- kator LED za napako.	Izdelek je potrebno servisirati. Obrnite se na sersisnega zastopnika.

Akumulator

40-B220X 145
Znaki Vzrok Ukrep
Indicator za napako akumulatorja utripa.	Akumulator je prazen. Napolnite akumulata.	ulator.
	Močnejša obremenitev v povezavi z zelo nizko napoljenostjo akumulatɔrja.	Ogrejte akumulator. Akumulator, na primer, prestavite v zaprt prostor ali jo uporabljalepri nižjih hitrostih, do- kler se ne ogreje.
	Akumulator ne deluje. Omejitev de-lovnega območja akumulatorja je do-sežena.	Odstranite akumulator iz izdelka. Akumulator naj miruje, nato pa pritis-nite gumb stanja napoljenosti aku-mulatorske.
Indikator temperature akumulatorja sveti.	Akumulator je premrzel ali prevroč za uporabo.	Akumulator hranite pri temperatu-rah okolice med -10 °C/14 °F) in 40 °C/104 °F. Ko bo temperatura akumulatorja ustrezna, ga lahko spet uporabljate.
Indikator temperature akumulatorja utripa.	Temperatura akumulatorja je blizu omejitev.	Znižajte hitrost in/ali obremenitev. Akumulator hranite pri priporočenih temperaturah okolice med +10 °C (50 °F) in +30 °C (86 °F).
Indikator temperature akumulatorja, ko je akumulator v polnilniku.	Odstopanje temperature; temperatu-ra akumulatorja je prenizka ali previ-soka za poljenje.	Počakajte, da se akumulator ohladi ali ga odnesite v topel prostor, da se ogreje. Ko bo temperatura akumu-latorja ustrezna, ga lahko znova pol- nite. Polnilnik baterije uporabljale sa-mo v okolju s temperaturami okolice med 5 °C (41 °F) in 40 °C (104 °F). Polnilnik rajne bo izpostavljen son-cu. Če težava ni odpravljena, se obr- nite na svojega prodajalca.
Indikator za napako akumulatorja sveti.	Kritična napaka akumulatorja. Obrnite	se na svojega prodajalca.

Polnilnik akumulatorja

40-C500X 146
Znaki Možne napake Možen postopek
Indikator polnjenja na polnilniku sveti rumeno.	Odstopanje tempera-ture; akumulator je premrzel ali prevroč za uporabo ali polnje-nje.	Če je akumulator prevroč, naj ostane vstavljen v pol- nilnik. Vgrajeni ventilator polnilnika znižuje temperaturo akumulatorja. Ko temperatura akumulatorja doseće pri- poroćENO raven, se poljinjene zažene samodejno.
Indikator napake akumulatorja utripa ali indicator temperature akumulatorja sveti.		Če je akumulator prehladen, ga prestavite v zaprt pro- stor. Ko temperatura akumulatorja doseće priporoćENO raven, nadalujte s polnjenjem.
		Upoštevajte temperturno območje za uporabo, glejte navodila za uporabo polnilnikov akumulatorjev. Polnilnik rajne bo izpostavljen soncu. Če težava ni odpravljena, se obrnite na svojega prodajalca.
Indicator poljenja na polnilni-ku sveti rumeno. Indikator napa-ke akumulatorja na akumulatorju sveti.	Kritična napaka aku-mulatorja.	Obrnite se na svojega prodajalca.
Indicator poljenja na polnilniku sveti rdeče.	Polnilnik je naletel na kritično napako.	Obrnite se na svojega prodajalca.

Transport, skladiščenje in odstranitev

Prevoz in skladiščenje

Opomba: Zaradi sprememb v temperaturi lahko v rezervoarju olja naraste tlak in povzroči začasno iztekanje olja. Upoštevajte navodila za skladiščenje.

• Preden izdelek shranite, ga očistite in izpraznite rezervoar za olje.
• Izdelek odložite v ležeč položaj ali ga obesite tako, da bo meč med skladiščenjem obrnjen navzdol.
• Izdelka ne puščajte tako, da bi bil meč obrnjen navzgor.
• Priložene litij-ionske baterije so skladne z zahtevami zakonodaje o nevarnem blagu.
• Pri transportu, tudi če ga izvaja tretja oseba ali posrednik, je treba upoštevati posebna navodila na embalaži in nalepkah.
• Pred pošiljanjem izdelka se posvetujte z osebo, ki je posebej usposobljena za nevarne snovi. Upoštevajte vse veljavne nacionalne predpise.
• Ob vstavljanju baterije v paket prelepite izpostavljene kontakte. Baterijo vstavite v paket tako, da se ne more premikati. Pri skladiščenju ali prevozu vedno odstranite baterijo. Baterijo in polnilnik baterije hranite v suhem prostoru, kjer ni vlage in zmrzali. Baterije ne shranjujte v prostoru, v katerem je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli. Baterijo shranite v prostor s temperaturami med 5 °C (41 °F) in 25 °C (77 °F), v katerem ne sme biti izpostavljena neposredni sončni svetlobi.

Polnilnik baterije shranite v prostor s temperaturami med 5 °C (41 °F) in 45 °C (113 °F) tako, da ne bo izpostavljen neposredni sončni svetlobi. Pred dolgotrajnejšim skladiščenjem mora biti baterija napolnjena med 30 % in 50 %. Polnilnik baterije shranite v zaprt in suh prostor. Med shranjevanjem baterija ne sme biti v bližini polnilnika. Otroci in druge nepooblaščene osebe se ne smejo dotikati opreme. Oprema mora biti shranjena v prostoru, ki ga je mogoče zakleniti. Pred prevozom in skladiščenjem na izdelek namestite transportno zaščito, da preprečite telesne poškodbe ali škodo na izdelku. Med prevozom varno pritrdite izdelek.

Odlaganje

Simbol pomeni, da izdelek ni gospodinjski odpadek. Obvezna je reciklaža v najbližjem zbirnem centru za električno in elektronsko opremo. To prispeva k ustreznemu ravnanju z izrabljenimi odpadki. Za informacije se obrnite na lokalne organe, službe za ravnanje z gospodinjskimi odpadki, zastopnika ali prodajalca. V primeru neustrezne odstranitve odpadkov lahko pride zaradi morebitne prisotnosti nevarnih snovi do škodljivih posledic za okolje in zdravje ljudi.

Opomba: Simbol je prikazan na izdelku ali embalaži izdelka.

Tehnični podatki

Tehnični podatki

	530iP4 530iPT5
Motor
Tip motorja BLDC (brezkrtačni enosmerni) 36 V
Hitrost verige, m/s (1/4) 18 18
Kapaciteta rezervaarja olja v l cm3	0,15/150 0,15/150
Teža
Teža brez akumulatorja, rezalnih priključkov,Pokrova rezalnegа prik-ljučka, oprtnika in s prazno posodo, kg	3,4 5
Raven zaščite pred vodo
IPX4 147	Da Da
Emisije hrupa 148
Raven zvočne moči, izmerjena v dB(A) 98 98
Nivoji hrupa 149
Raven zvočnegа tlaka na uporabnikovem ušesu, merjena po EN 62841-1, dB (A), majm./najv.:	88 83
Ravni vibracij 150
Ekvivalentne ravni vibracij (ahveq) na ročajih, izmerjene po EN 62841-1, m/s2
Podaljšana gred, sprednji/zadnji ročaj 1,0/0,9 1,0/1,2
Kratka gred sprednji/zadnji ročaj - 1,4/1,2

Dodatki

Homologirani akumulatorji

V tem izdelku uporabljajte samo originalne akumulatorje BLi.

Akumulator BLi200 40-B220X
Vrsta Litij-ionska Litij-ionska
Zmogljivost akumulatorja v Ah 5,2	6,0
Nazivna napetost, V	36	36
Teža, kg/lb	1,3/2,8	1,4/3,1

Odobreni polnilniki za akumulatorje

Polnilnik akumulatorja QC	330 QC500 40-C500X
Omrežna napetost, V 100-24	40 100-240 100-240
Frekvenca, Hz 50-60 50-60	50-60
Moč, W 330 500 500

Naslednje kombinacije so CE odobrene.

Meč Veriga motorne žage
Dolžina, palci Korak,	palci Merilo, mm Vrsta	Dolžina, gonilni šcle-		ni, št.
10 1/4 1,3			Husqvarna H00	58
12 64
10 3/8; mini	1,3 Husqvarna S93G 40

Piljenje verige in šablona za brušenje

Če ne veste, katero verigo imate nameščeno na izdelku, se obrnite na servisnega zastopnika.

Za brušenje pod ustreznimi koti uporabite priporočeno šablono za brušenje. Priporočamo, da za ostrenje verige vedno uporabljate priporočeno šablono za brušenje.

(SI. 88)	(SI. 89)	(SI. 90)	(SI. 91)	(SI. 92)	(SI. 93)	(SI. 94)	(SI. 95)
	mm/palci				mm/palci
37	4,0/5/32	80°	30°	0°	0,65/0,025	5056981-03	5806875-01
S93G	4,0/5/32	60°	30°	0°	0,65/0,025	Ni navedeno	5966389-02

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Baterijski obrezo	valnik na drogu
Znamka	Husqvarna
Vrsta/model 530iP4, 530iPT5
Identifikacja Serijske	številke od letnika 2025 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU o elektromagnetni združljivosti
2011/65/EU "o omejitv	uporabe določenih nevarnih snovi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018.

Priglašeni organ: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden, je opravil tipski preizkus v skladu z direktivo ES o strojih (2006/42/ES); Člen 12, klavzula 3b. Številka certifikata: 0404/19/2530.

Za informacije o emisijah hrupa glejte poglavje Tehnični podatki na strani 538.

Huskvarna, 2025-04-15

Stefan Holmberg, direktor oddelka za raziskave in razvoj, tehnološko upravljanje, Husqvarna AB

Odgovorni za tehnično dokumentacijo

Vsebina

Uvod 542

Varnost 543

Montaža 550

Delovanje 551

Vzdrževanje 552

Odpravljanje napak 556
