Tip produs	Elagator pe prăjină cu acumulator
Marcă	Husqvarna
Model	530iP4
Motor	BLDC (fără perii) 36 V
Viteza lanțului	18 m/s
Capacitatea rezervorului de ulei	0,15 l
Greutate (fără acumulator, accesorii și ham)	3,4 kg
Grad de protecție	IPX4
Nivel de putere acustică	98 dB(A)
Nivel de presiune sonoră (la ureche)	88 dB(A)
Nivel de vibrații (ax prelungit)	Față: 1,0 m/s², Spate: 0,9 m/s²
Acumulator compatibil	BLi200 (40-B220X) – Litiu-ion 5,2 Ah, 36 V
Încărcător compatibil	QC330, QC500 sau 40-C500X
Lungimea ghidajului lanțului	10 țoli (25,4 cm)
Pasul lanțului	1/4 țol
Funcție de economisire a energiei	SavE (reduce viteza lanțului pentru a crește autonomia)
Siguranță	Blocare buton, protecție tăiere, oprire automată
Întreținere curentă	Curățarea produsului, tensionarea și lubrifierea lanțului, ascuțirea
Piese de uzură	Ghidaj lanț, lanț, pinion de antrenare
Garanție și reparabilitate	Încredințați unui atelier autorizat Husqvarna; utilizați piese originale

Întrebări frecvente - 530iP4 HUSQVARNA

Ce tipuri de acumulator pot folosi cu Husqvarna 530iP4 ?

Utilizați numai acumulatori Husqvarna omologați, cum ar fi BLi200 (40-B220X) litiu-ion de 36 V.

Cum pornesc 530iP4 ?

Apăsați butonul ON/OFF până când LED-ul verde se aprinde, apoi acționați trăgaciul de putere. Asigurați-vă că blocarea trăgaciului este dezactivată.

Ce fac dacă LED-ul roșu de eroare clipește ?

Aceasta indică o supraîncărcare sau blocarea accesoriului de tăiere. Opriți produsul, scoateți acumulatorul, curățați accesoriul și slăbiți lanțul dacă este necesar.

Cum reglez tensiunea lanțului ?

Slăbiți piulița ghidajului lanțului, rotiți șurubul de reglare pentru a tensiona lanțul până când este apăsat pe ghidaj, dar poate roti liber, apoi strângeți piulița.

Ce ulei să folosesc pentru lubrifierea lanțului ?

Utilizați ulei pentru lanț Husqvarna, de preferință biodegradabil. În lipsă, se poate folosi temporar ulei de transmisie EP90. Nu folosiți niciodată ulei uzat.

Cum folosesc funcția SavE ?

Apăsați butonul SavE de pe tastatură. LED-ul verde se aprinde pentru a indica că viteza lanțului este redusă, ceea ce crește autonomia acumulatorului fără a reduce puterea de tăiere.

Care sunt distanțele de siguranță care trebuie respectate ?

Mențineți o distanță de cel puțin 15 metri față de alte persoane și animale. Pentru liniile electrice, respectați o distanță de cel puțin 10 metri.

Cum curăț acumulatorul și încărcătorul ?

Utilizați o cârpă uscată. Nu le curățați niciodată cu apă. Asigurați-vă că bornele și șinele de ghidare sunt curate înainte de utilizare.

Ce fac în caz de scurgere de ulei la depozitare ?

Goliți rezervorul de ulei înainte de depozitare. Așezați produsul orizontal sau suspendat cu ghidajul lanțului în jos pentru a evita scurgerile.

Unde pot găsi piese de schimb ?

Utilizați exclusiv piese originale Husqvarna. Adresați-vă unui dealer autorizat Husqvarna sau unui atelier de service.

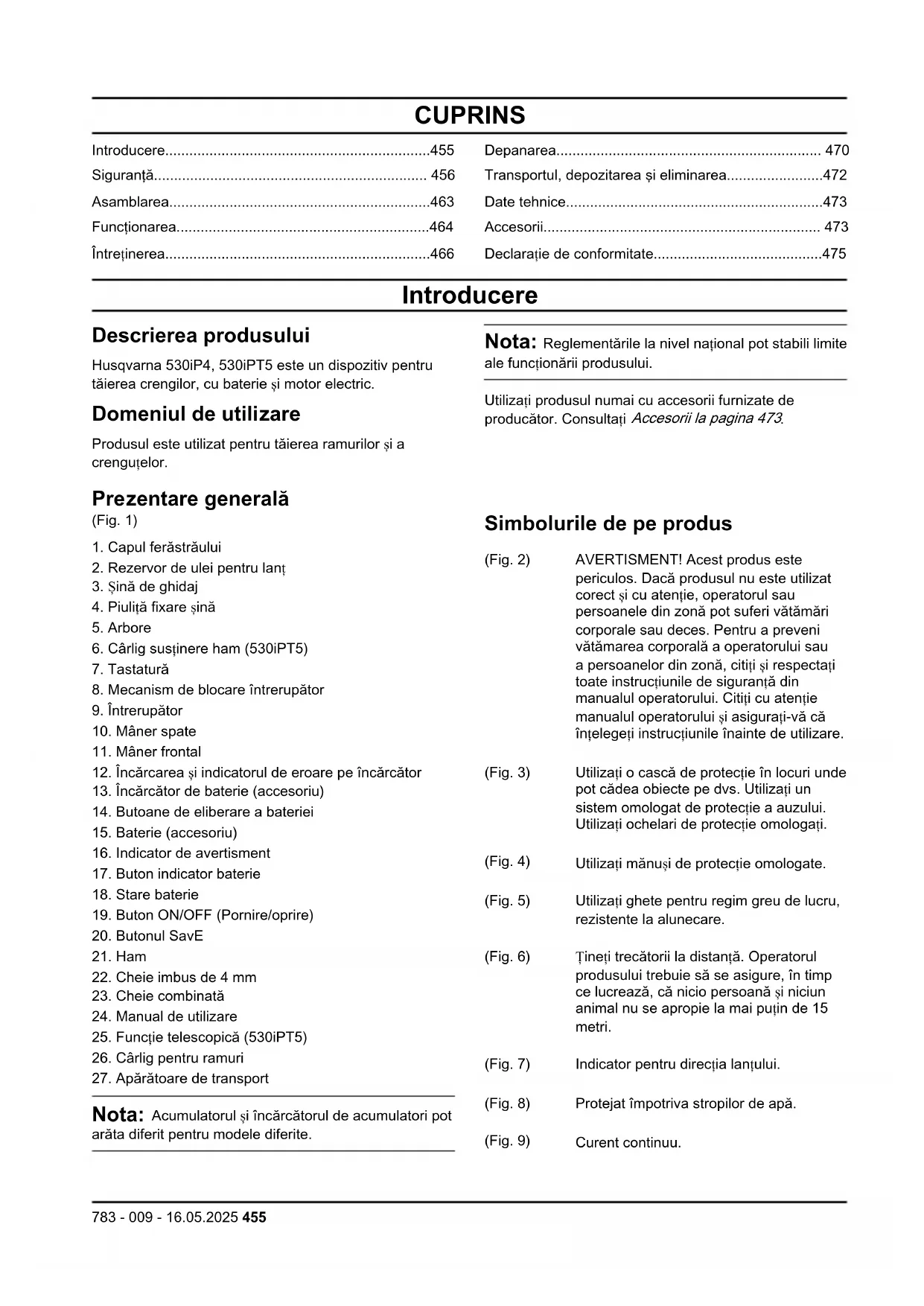

MANUAL DE UTILIZARE 530iP4 HUSQVARNA

Descrierea produsului

Husqvarna 530iP4, 530iPT5 este un dispozitiv pentru tăierea crengilor, cu baterie și motor electric.

Domeniul de utilizare

Produsul este utilizat pentru tăierea ramurilor și a crenguțelor.

Notă: Reglementările la nivel național pot stabili limite ale funcționării produsului.

1. Capul ferăstrăului
2. Rezervor de ulei pentru lanț
3. Sină de ghidaj
4. Piuliță fixare sină
5. Arbore
6. Cârlig susținere ham (530iPT5)
7. Tastatură
8. Mecanism de blocare întrerupător
9. Întrerupător
10. Mâner spate
11. Mâner frontal
12. Încărcarea și indicatorul de eroare pe încărcător
13. Încărcător de baterie (accesoriu)
14. Butoane de eliberare a bateriei
15. Baterie (accesoriu)
16. Indicator de avertizare
17. Buton indicator baterie
18. Stare baterie
19. Buton ON/OFF (Pornire/oprire)
20. Butonul SavE
21. Ham
22. Cheie imbus de 4 mm
23. Cheie combinată
24. Manual de utilizare
25. Funcție telescopică (530iPT5)
26. Cârlig pentru ramuri
27. Aparatoare de transport

Notă: Acumulatorul și încărcătorul de acumulatori pot arăta diferit pentru modele diferite.

Simbolurile de pe produs

AVERTISMENT! Acest produs este periculos. Dacă produsul nu este utilizat corect și cu atenție, operatorul sau persoanele din zonă pot suferi vătămări corporale sau deces. Pentru a preveni vătămarea corporală a operatorului sau a persoanelor din zonă, citiți și respectați toate instrucțiunile de siguranță din manualul operatorului. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare.

(Fig. 3) Utilizați o cască de protecție în locuri unde pot cădea obiecte pe dvs. Utilizați un sistem omologat de protecție a auzului. Utilizați ochelari de protecție omologați.

(Fig. 4) Utilizați mănuși de protecție omologate.

(Fig. 5) Utilizați ghete pentru regim greu de lucru, rezistente la alunecare.

Țineți trecătorii la distanță. Operatorul produsului trebuie să se asigure, în timp ce lucrează, că nicio persoană și niciun animal nu se apropie la mai puțin de 15 metri.

(Fig. 7) Indicator pentru direcția lanțului.

(Fig. 8) Protejat împotriva stropilor de apă.

(Fig. 9) Curent continuu.

(Fig. 10) Feriți-vă toate părțile corpului de suprafețele fierbinți.

(Fig. 13) Produsul sau ambalajul nu pot fi eliminate ca deșeuri menajere. Produsul și ambalajul trebuie trimise la un punct corespunzător de reciclare, în vederea recuperării echipamentelor electrice și electronice. (Este valabilă numai pentru Europa)

(Fig. 11) Umplerea cu ulei pentru lanț și reglarea debitului de ulei.

(Fig. 14) Deconectați bateria înainte de a efectua lucrări de întreținere.

(Fig. 12) Ciclul de funcționare a dispozitivului de tăiere, timp de funcționare/timp la ralanti.

(Fig. 19) Acest produs nu este izolat electric. Dacă produsul atinge sau se apropie de cablurile electrice de înaltă tensiune ar putea conduce la deces sau vătămări grave. Electricitatea poate sări dintr-un punct în altul prin formarea arcurilor electrice. Cu cât tensiunea este mai mare, cu atât este mai mare distanța la care poate sări electricitatea. Electricitatea se poate deplasa, de asemenea, prin ramuri și alte obiecte, mai ales dacă acestea sunt ude. Păstrați întotdeauna o distanță de cel puțin 10 m între utilaj și cablurile electrice de înaltă tensiune și/sau orice obiecte care le ating. Dacă trebuie să lucrați în intervalul acestei distanțe, trebuie să contactați întotdeauna compania relevantă de electricitate pentru a vă asigura că alimentarea este oprită înainte de a începe lucrul.

Placuța de identificare indică numărul de serie. aaaa este anul fabricației, ss este săptămâna fabricației, iar xxxxxx este numărul de ordine.

(Fig. 16) Transformator autoprotejat.

(Fig. 17) Utilizați și păstrați încărcătorul de baterie numai în interior.

(Fig. 15) Produsul respectă directivele CE aplicabile.

(Fig. 18) Izolație dublă.

Note: Celelalte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele piețe.

Simbolurile de pe baterie și/sau de pe încărcătorul acesteia

(Fig. 20)

Reciclați acest produs la un centru de reciclare pentru echipamente electrice și electronice. (Este valabilă numai pentru Europa)

Siguranță

Definiții privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENȚIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Notă: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță pentru utilaje

AVERTISMENT: Citiți toate instrucțiunile de siguranță și instrucțiunile de utilizare, ilustrațiile și specificațiile furnizate cu acest utilaj. Nerespectarea instrucțiunilor enumerate mai jos poate avea ca rezultat electrocutare, incendii și/sau vătămări corporale grave.

Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară.

Notă: Noțiunea de "utilaj" folosită în instrucțiunile de siguranță se referă atât la utilajul alimentat de la rețea (cu cablu), cât și la utilajul cu acumulator (fără cablu).

Siguranța zonei de lucru

• Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecoase provoacă accidente.
• Nu utilizați utilajele în locuri cu atmosferă explozivă, de exemplu, în prezența lichidelor, a gazelor sau a prafurilor inflamabile. Mașinile creează scântei care pot aprinde praful sau vaporii.
• În timpul folosirii utilajului, țineți la distanță copiii și orice alte persoane. Distragerea atenției poate cauza pierderea controlului.

Siguranța privind echipamentele electrice

Mufa de conectare a utilajului trebuie să se potrivească la priză. Este interzisă modificarea de orice fel a fișei. Nu utilizați adaptoare de ștecher cu utilajele cu împământare (legate la masă). Fișele nemodificate și prizele potrivite reduc pericolul electrocutării. - Evitați contactul corpului cu suprafețele de împământare sau legate la masă, cum ar fi țevi, radiatoare, plite și răcitoare. Există un pericol sporit de electrocutare dacă împământarea sau legarea la masă se face prin corpul dvs. - Nu expuneți utilajele la ploaie și la condiții de umiditate. Pătrunderea apei în utilaj mărește riscul de electrocutare. - Nu folosiți cablul în mod abuziv. Nu utilizați niciodată cablul pentru transportarea, tragerea sau deconectarea utilajului. Feriți cablul de căldură, ulei, muchii ascuțite sau părțile în mișcare ale aparatului. Cablurile deteriorate sau încurcate cresc riscul electrocutării. - Când lucrați cu utilajul afară, folosiți un cablu prelungitor potrivit pentru utilizarea la exterior. Folosirea unui cablu adecvat pentru utilizarea la exterior reduce riscul de electrocutare. Dacă întrebuințarea unui utilaj într-un loc cu umiditate mare nu poate fi evitată, utilizați o sursă cu dispozitiv de protecție împotriva

curentului rezidual (RCD). Folosirea unui RCD reduce pericolul de electrocutare.

Siguranța personală

• Fiți mereu atent, uitați-vă la ce faceți și dați dovadă de simț practic când utilizați utilajul. Nu folosiți utilajul dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul folosirii utilajului poate duce la leziuni grave.
• Utilizați echipament individual de protecție. Purtați întotdeauna ochelari de protecție. Purtarea echipamentelor de protecție individuală, cum ar fi masca împotriva prafului, încălțămintea de protecție antiderapantă, casca de protecție sau căștile de protecție auditivă, corespunzător tipului și utilizării sculei electrice, reduce riscul rănirilor.
• Evitați pornirea accidentală. Înainte de a conecta utilajul la sursa de alimentare și/sau la baterie, de a o ridica sau de a o transporta, comutatorul trebuie să fie în poziția oprit. Transportul utilajelor cu degetul pe comutator sau conectarea la priză a utilajelor pornite poate duce la accidente.
• Îndepărtați toate cheile de reglare sau cheile fixe înainte de a porni utilajul. O cheie fixă care a rămas prinsă la o piesă rotativă a utilajului poate duce la răniri.
• Nu vă întindeți prea mult. Să aveți întotdeauna o poziție stabilă și păstrați-vă întotdeauna echilibrul. Acest lucru permite un control mai bun al utilajului în situații neașteptate.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul și îmbrăcămintea la distanță de piesele în mișcare. Hainele lejere, bijuteriile sau părul lung pot fi prinse de piesele aflate în mișcare.
• Dacă este posibilă montarea dispozitivelor de aspirare și colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corespunzător. Folosirea dispozitivelor de aspirare a prafului poate reduce pericolele legate de praf.
• Nu vă bazați pe o siguranță greșită și nu ignorați regulile de siguranță pentru scule electrice, chiar dacă sunteți familiarizat prin utilizarea multiplă a sculei electrice. Comportamentul neglijent poate cauza accidentări grave în doar câteva fracțiuni de secundă.

Utilizarea și întreținerea utilajului

• Nu suprasolicitați utilajul. Folosiți utilajul potrivit pentru munca pe care o efectuați. Utilajul potrivit va efectua lucrarea mai rapid și în condiții de siguranță mai bune la viteza de lucru pentru care a fost proiectat.
• Nu utilizați utilajul în cazul în care nu poate fi pornit sau oprit de la comutator. Orice utilaj imposibil de controlat cu ajutorul comutatorului este periculos și trebuie reparat.
• Deconectați ștecherul de la sursa de alimentare și/sau scoateți acumulatorul, dacă este detașabil,

de la utilaj înainte de a face reglaje, de a schimba accesoriile sau de a depozita utilajul. Aceste măsuri de prevenție împiedică pornirea accidentală a utilajului.

• Nu lăsați utilajele nefolosite la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiarizate cu ele sau cu instrucțiunile acestora să le folosească. În mâinile unei persoane fără experiență, aceste utilaje pot fi periculoase.
• Întrețineți utilajele și accesoriile. Verificați centrarea sau legarea incorectă a pieselor în mișcare, ruperea pieselor și orice alte stări care pot afecta funcționarea utilajelor. Dacă este avariat, duceți utilajul la reparat înainte de a-l folosi. Multe accidente sunt provocate de utilajele prost întreținute.
• Păstrați uneltele de tăiere ascuțite și curate. Utilajele de tăiere cu tăișuri ascuțite întreținute corespunzător au mai puține șanse să se blocheze și, în plus, sunt mai ușor de controlat.
• Folosiți utilajul, accesoriile și piesele etc. în conformitate cu aceste instrucțiuni, luând în considerare condițiile de lucru și activitatea care urmează să fie efectuată. Folosirea utilajului pentru operații diferite de cele pentru care este destinat poate duce la apariția unor situații periculoase.
• Mențineți mânerele și suprafețele de prindere uscate, curate, fără ulei și unsoare. Mânerele și suprafețele de prindere alunecoase nu permit operarea și controlul sigure ale utilajului în situații neprevăzute.

Utilizarea și întreținerea echipamentelor pe acumulator

• Reîncărcați numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un tip de baterie poate constitui pericol de incendiu atunci când este utilizat cu un alt tip de baterie.
• Folosiți utilajele numai cu acumulatorii special indicați. Utilizarea unui alt tip de acumulatori poate constitui pericol de vătămări corporale și de incendiu. Când acumulatorul nu este utilizat, păstrați-l departe de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte mici de metal, care pot crea o conexiune între borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.
• În condiții de utilizare neadecvată, din baterie pot ieși stropi de lichid; evitați contactul. Totuși, dacă intrați accidental în contact cu lichidul respectiv, spălați cu apă. Dacă lichidul intră în contact cu ochii, consultați un medic. Lichidul care se scurge din baterie poate cauza iritații sau arsuri.
• Nu utilizați acumulatorul sau echipamentul dacă sunt deteriorate sau modificate. Bateriile deteriorate sau modificate pot prezenta un comportament impredictibil, care poate duce la incendii, explozii sau pericol de vătămări corporale.
• Nu expuneți acumulatorul sau echipamentul la flăcări sau la temperaturi excesive. Expunerea la flăcări sau la temperaturi de peste 130°C / 265°F poate cauza explozii.
• Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau echipamentul în afara intervalului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi în afara intervalului specificat poate duce la deteriorarea bateriei și crește pericolul de incendiu.

Service

Cereți ca utilajul să fie reparat numai de un tehnician de reparații calificat, care să folosească numai piese de schimb identice. În acest fel se asigură menținerea siguranței utilajului. - Nu reparați niciodată acumulatori deteriorați. Repararea acumulatorilor trebuie efectuată numai de către producător sau de către furnizorii de servicii autorizați.

Avertismente de siguranță privind ferăstrăul telescopic de tăiat crengi:

• Feriți toate părțile corpului de lanțul și lama ferăstrăului atunci când ferăstrăul telescopic de tăiat crengi este în funcțiune. Înainte de pornirea ferăstrăului telescopic de tăiat crengi, asigurați-vă că lanțul sau lama ferăstrăului nu intră în contact cu niciun obiect. Un moment de neatenție în timpul folosirii ferăstrăului telescopic de tăiat crengi poate cauza rănirea proprie sau a altor persoane.
• Folosiți întotdeauna ambele mâini când utilizați ferăstrăul telescopic de tăiat crengi. Țineți ferăstrăul telescopic de tăiat crengi cu ambele mâini, pentru a evita pierderea controlului.
• Pentru a reduce riscul de electrocutare, nu folosiți niciodată ferăstrăul telescopic de tăiat crengi în apropierea liniilor electrice. Contactul cu firul sau utilizarea în apropierea cablurilor electrice poate cauza vătămări corporale grave sau electrocutare, care pot duce la deces.
• Țineți ferăstrăul telescopic de tăiat crengi numai de suprafețele de prindere izolate, deoarece lanțul sau lama ferăstrăului poate atinge cabluri ascunse. Lanțurile sau lamele ferăstrăului care intră în contact cu un cablu sub tensiune pot alimenta electric părțile metalice expuse ale utilajului și pot electrocuta utilizatorul.
• Purtați ochelari de protecție și protecție auditivă. Se recomandă echipament de protecție suplimentar pentru mâini și încălțăminte rezistentă la alunecare. Un echipament de protecție adecvat va reduce riscul de vătămare corporală.
• Utilizați întotdeauna protecție pentru cap când utilizați la înălțime ferăstrăul telescopic de tăiat crengi. Resturile în cădere pot duce la vătămări corporale grave.
• Mențineți întotdeauna contactul cu solul și folosiți ferăstrăul telescopic de tăiat crengi numai cu picioarele pe sol. Suprafețele alunecoase sau instabile pot cauza pierderea echilibrului sau a controlului utilajului.
• Nu acționați ferăstrăul telescopic de tăiat crengi în copaci, pe scară sau de pe un suport instabil. O astfel de utilizare a ferăstrăului telescopic de tăiat crengi poate avea ca rezultat pierderea echilibrului, pierderea controlului și vătămare corporală. Țineți toate cablurile și firele electrice departe de zona de tăiere. În copaci pot exista cabluri de alimentare sau fire ascunse, care pot fi tăiate din greșeală de lanțul sau lama ferăstrăului.
• Nu utilizați ferăstrăul telescopic de tăiat crengi în condiții de vreme nefavorabilă, mai ales când există risc de descărcări electrice. Aceasta reduce riscul de a fi lovit de trăsnet. Când tăiați creanga întinsă, fiți atenți la recul. Când tensiunea din fibrele de lemn este eliberată, creanga aflată sub tensiune elastică poate lovi operatorul și/sau determina mișcarea necontrolată a ferăstrăului telescopic de tăiat crengi.
• Fiți extrem de atenți când tăiați tufișuri și puieți. Materialul subțire se poate prinde în lanțul sau lama ferăstrăului și poate fi proiectat către dvs. sau vă poate dezechilibra.
• Când transportați ferăstrăul telescopic de tăiat crengi cu utilajul oprit, aveți grijă să nu acționați niciun comutator de alimentare și să țineți lanțul sau lama de ferăstrău la distanță de corpul dvs. Manevrarea adecvată a ferăstrăului telescopic de tăiat crengi va reduce probabilitatea contactului accidental cu lanțul sau lama ferăstrăului. Când transportați sau depozitați ferăstrăul telescopic de tăiat crengi, montați întotdeauna șina de ghidaj sau apărătoarea lamei ferăstrăului. Manevrarea adecvată a ferăstrăului telescopic de tăiat crengi va reduce probabilitatea contactului accidental cu lanțul sau lama ferăstrăului aflate în mișcare.
• Atunci când curățați materialul blocat, când depozitați sau reparați ferăstrăul telescopic de tăiat crengi, asigurați-vă că întrerupătorul este oprit și că acumulatorul este scos. Acționarea accidentală a utilajului în timpul îndepărtării materialului blocat sau lucrărilor de reparații poate cauza vătămări corporale grave.
• Tăiați numai lemn. Nu utilizați ferăstrăul telescopic de tăiat crengi în alte scopuri. De exemplu: nu utilizați ferăstrăul telescopic de tăiat crengi pentru a tăia plastic, metal, zidărie sau materiale de construcții care nu sunt din lemn. Utilizarea ferăstrăului telescopic de tăiat crengi pentru alte operațiuni decât cele pentru care a fost proiectat poate genera situații periculoase.

Cauzele reculului și măsurile de prevenire luate de operator

Reculul poate apărea când ciocul sau vârful șinei de ghidare atinge un obiect sau când creanga din lemn revine în poziția inițială prinzând lanțul ferăstrăului în tăietură. În anumite cazuri, contactul cu vârful poate cauza o reacție inversă bruscă, aruncând șina de ghidare în sus și înapoi, spre operator. Prin prinderea lanțului de ferăstrău de-a lungul părții superioare a șinei de ghidaj, aceasta poate fi împinsă rapid înapoi, spre operator. Oricare dintre aceste reacții vă poate face să pierdeți controlul ferăstrăului, ceea ce ar putea conduce la vătămări corporale grave. Nu vă bazați numai pe dispozitivele de protecție cu care este prevăzut ferăstrăul dvs. Ca utilizator de motoferăstrău, trebuie să luați anumite măsuri pentru ca în timpul lucrărilor de tăiere să nu se producă accidente sau vătămări. Reculul este rezultatul utilizării incorecte a dispozitivului de tăiere a crengilor și/sau a procedurilor sau condițiilor necorespunzătoare de operare și poate fi evitat prin luarea măsurilor adecvate de precauție, conform indicațiilor de mai jos:

• Mențineți o priză fermă, cu policele și degetele înconjurând mânerele motoferăstrăului, cu ambele mâini pe ferăstrău și poziționați-vă corpul și brațele astfel încât să puteți rezista forțelor de recul. Forțele de recul pot fi controlate de operator dacă sunt luate măsurile de prevedere adecvate. Nu lăsați motoferăstrăul din mâini.
• Nu vă întindeți excesiv și nu tăiați niciodată mai sus de înălțimea umărului. În acest mod se previne contactul neintenționat cu vârful și se permite un control mai bun asupra motoferăstrăului în situații neașteptate.
• Utilizați numai șinele de ghidare și lanțurile de ferăstrău de schimb specificate de producător. Șinele de ghidare și lanțurile de schimb incorecte pot cauza ruperea lanțului și/sau reculul.
• Respectați instrucțiunile producătorului cu privire la ascuțirea și întreținerea lanțului de ferăstrău. Reducerea înălțimii pentru calibrarea adâncimii poate conduce la sporirea reculului.

PĂSTRAȚI ACESTE INSTRUCȚIUNI.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Scoateți bateria, pentru a preveni pornirea accidentală a produsului.
• Acest produs este o unealtă periculoasă dacă nu sunteți atent sau dacă utilizați produsul incorect. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane.
• Nu utilizați produsul dacă specificația sa inițială se modifică. Nu modificați o componentă a produsului fără aprobarea producătorului. Utilizați numai PIESE

omologate de producător. Vătămările corporale sau decesul constituie un posibil rezultat al întreținerii incorecte.

• Verificați produsul înainte de utilizare. Consultați lista de verificare înainte de pornire la pagina 465 și Programul de întreținere la pagina 466. Nu folosiți produse deteriorate sau care nu funcționează corect. Efectuați verificările de siguranță, instrucțiunile de întreținere și de service descrise în acest manual.
• Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu produsul. Nu permiteți copiilor sau altor persoane neinstruite cu privire la operarea produsului și/sau a bateriei să le utilizeze sau să le depaneze. Este posibil ca reglementările locale să limiteze vârsta operatorului.
• Păstrați produsul într-o zonă restricționată, pentru a împiedica accesul copiilor sau al persoanelor neautorizate.
• Nu depozitați produsul la îndemâna copiilor.
• Nu modificați sub nicio formă designul produsului fără permisiunea producătorului. Utilizați întotdeauna accesorii originale. Modificările și/sau accesoriile neautorizate pot avea drept rezultat vătămări corporale grave sau decesul operatorului și al altor persoane.

Notă: Utilizarea poate fi reglementată de legislația națională sau locală. Respectați reglementările aplicabile.

Instrucțiuni de siguranță pentru utilizare

AVERTISMENT: Înainte de a utiliza produsul, citiți și respectați instrucțiunile de avertizare de mai jos.

• Asigurați-vă că nicio persoană și niciun animal nu se apropie la mai mult de 15 m (50 ft.) în timp ce lucrați. Atunci când mai mulți operatori lucrează în aceeași zonă, distanța de siguranță trebuie să fie de cel puțin 15 m. În caz contrar, există riscul unor vătămări corporale grave. Opriți produsul imediat dacă se apropie cineva. Nu rotiți niciodată produsul în jur fără a verifica mai întâi în spatele dvs., pentru a vă asigura că nu se află nimeni în zona de siguranță. Lucrul în condiții de vreme nefavorabilă este obositor și adesea aduce un plus de risc. Din cauza riscului suplimentar, nu se recomandă utilizarea aparatului în condiții de vreme nefavorabilă, cum ar fi ceață densă, ploaie abundentă, vânt puternic, frig pătrunzător, risc de descărcări electrice etc.
• Nu permiteți copiilor să folosească produsul sau să stea în apropierea acestuia. Deoarece produsul poate fi pornit cu ușurință, copiii îl pot porni dacă nu sunt supravegheați atent. Există riscul unor vătămări corporale grave. Deconectați bateria dacă produsul nu se află sub supraveghere atentă.
• Asigurați-vă că oamenii, animalele sau alte lucruri nu vă pot afecta controlul asupra produsului sau că nu vin în contact cu accesoriul de tăiere sau obiectele desprinse care sunt proiectate de accesoriul de tăiere.
• Ascultați semnalele de avertizare sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați întotdeauna protecția pentru auz imediat ce se oprește produsul.
• Expunerea prelungită la vibrații poate conduce la afecțiuni circulatorii sau la deteriorări ale nervilor la persoanele cu circulație defectuoasă. Discutați cu medicul dacă prezentați simptome de expunere prelungită la vibrații. Astfel de simptome includ amorțeală, pierderea sensibilității tactile, gâdilături, ciupituri, durere, pierderea forței, modificări în culoarea sau în starea pielii. Aceste simptome apar de obicei la degete, la mâini sau la încheieturi.
• Nu utilizați niciodată un accesoriu de tăiere fără o apărătoare aprobată. Dacă este montată o apărătoare incorectă sau defectă, aceasta poate provoca vătămări corporale grave.
• Opriți întotdeauna produsul, scoateți bateriile și asigurați-vă că echipamentul de tăiere se oprește complet înainte de a începe să efectuați orice lucrare la produs. Nerespectarea instrucțiunilor de ascuțire mărește considerabil pericolul de recul.
• Dacă întâlniți o situație în care nu sunteți sigur cum să procedați, trebuie să întrebați un specialist. Contactați distribuitorul sau atelierul de service. Evitați utilizările care, în opinia dvs., vă depășesc abilitățile.
• Evitați utilizările care, în opinia dvs., vă depășesc abilitățile.
• Nu utilizați niciodată produsul dacă sunteți obosit, dacă ați consumat alcool, droguri, medicamente sau alte substanțe care v-ar putea afecta vederea, atenția, coordonarea sau judecata.
• Produsul poate fi aruncat violent într-o parte când vârful sinei de ghidaj intră în contact cu un obiect fix. Acesta se numește recul. Un recul poate fi suficient de violent pentru a propulsa produsul/operatorul în orice direcție și este posibil să pierdeți controlul asupra produsului. Evitați tăierea cu vârful sinei de ghidaj.
• Nu utilizați produsul decât în situații în care puteți cere ajutor în caz de accident.
• Păstrați un bun echilibru și stabilitate pe picioare. Asigurați-vă că vă puteți deplasa și sta în siguranță. Verificați dacă în zona din jurul dvs. nu există posibile obstacole (rădăcini, pietre, crengi, șanțuri etc.) în caz că trebuie să vă deplasați brusc. Aveți mare grijă în timp ce lucrați pe teren în pantă.
• Inspectați întotdeauna zona de lucru. Îndepărtați toate obiectele nefixate, precum pietre, sticlă spartă, cuie, fire de oțel, sfori etc. care pot fi proiectate sau se pot înfășura în jurul accesoriului de tăiere.
• Aveți mare grijă când tăiați un copac care este tensionat. Un copac tensionat poate reveni în poziția normală înainte sau după ce este tăiat. Dacă vă

poziționați incorect sau tăiați în locul nepotrivit, copacul vă poate lovi pe dvs. sau produsul și poate provoca pierderea controlului. Ambele situații pot cauza vătămări corporale grave.

Utilizați hamul pentru a susține greutatea produsului și pentru a face manevrarea acestuia mai ușoară. Țineți întotdeauna produsul cu ambele mâini. (Fig. 21) - Opriți produsul înainte de a vă deplasa într-o altă zonă. Atașați apărătoarea pentru transport înainte de a căra sau de a transporta produsul pe orice distanță. - Nu lăsați niciodată produsul jos atunci când este activat decât dacă aveți o vizibilitate bună asupra acestuia. - Dacă produsul este operat la temperaturi sub -10 °C, produsul și bateria trebuie depozitate într-un spațiu încălzit timp de cel puțin 24 de ore înainte de a începe lucrul. - Nu staționați niciodată direct sub o creangă în curs de tăiere. Acest lucru poate conduce la vătămări corporale grave sau chiar fatale. - Respectați regulile de siguranță aplicabile pentru lucrul în vecinătatea cablurilor electrice suspendate. - Acest produs nu este izolat electric. Dacă produsul atinge sau se apropie de cablurile electrice de înaltă tensiune ar putea conduce la deces sau vătămări corporale grave. Electricitatea poate sări dintr-un punct în altul prin formarea arcurilor electrice. Cu cât este tensiunea mai mare, cu atât este mai mare distanța la care poate sări electricitatea. Electricitatea se poate deplasa, de asemenea, prin ramuri și alte obiecte, mai ales dacă acestea sunt ude. Păstrați întotdeauna o distanță de cel puțin 10 m/33 ft între produs și liniile electrice de înaltă tensiune și/sau obiectele care le ating. Dacă trebuie să lucrați în intervalul acestei distanțe, trebuie să contactați întotdeauna compania relevantă de electricitate pentru a vă asigura că alimentarea este oprită înainte de a începe lucrul. - Un accesoriu de tăiere defect poate crește pericolul de accidente.

Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul. Echipamentul individual de protecție nu poate elimina complet riscul de rănire, însă poate reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect. - Utilizați o cască de protecție în cazul în care există riscul ca unele obiecte să cadă. - Expunerea pe termen lung la zgomot vă poate afecta auzul. În general, produsele alimentate cu baterii sunt relativ silențioase, dar pot afecta auzul

în urma unei combinații de nivel de zgomot și durată mare de utilizare. Husqvarna recomandă ca operatorii să utilizeze protecție auditivă atunci când utilizează produse pentru o durată continuă mai lungă de o zi. Operatorii care utilizează în mod continuu și regulat aparatul trebuie să efectueze un control auditiv în mod regulat.

AVERTISMENT: Protecțiile auditive limitează capacitatea de a auzi sunete și semnale de avertizare.

Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați ochelari de protecție. Ochelarii de protecție trebuie să fie compatibili cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările UE. Utilizați o vizieră pentru protecția feței. Viziera nu este suficientă pentru protejarea ochilor.

(Fig. 22)

• Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere. Utilizați ghete sau pantofi solizi, cu talpă antiderapantă.
• Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în crenguțe și ramuri. Nu purtați bijuterii, șort, sandale și nu lucrați în picioarele goale. Strângeți-vă părul în siguranță, deasupra nivelului umărului.

(Fig. 23)

• Păstrați la îndemână echipament de prim ajutor.

(Fig. 24)

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță care sunt deteriorate sau care nu funcționează corect.
• Verificați regulat dispozitivele de siguranță. Consultați Programul de întreținere la pagina 466.
• În cazul în care dispozitivele de siguranță sunt deteriorate sau nu funcționează corect, adresați-vă agentului de service Husqvarna.

Verificarea tastaturii

1. Apăsați butonul ON/OFF (A). (Fig. 25) a) Produsul este pornit când este aprins LED-ul (B). b) Produsul este oprit când este stins LED-ul (B).
2. Dacă indicatorul de avertizare (C) este aprins sau se aprinde intermitent. Consultați Tastatura la pagina 470.

Verificarea opritorului întrerupătorului

Dispozitivul de blocare al întrerupătorului este proiectat să prevină funcționarea accidentală. Când apăsați dispozitivul de blocare al întrerupătorului înainte (A) și apoi apăsați dispozitivul de blocare spre mâner (B), întrerupătorul (C) este eliberat. Când eliberați mânerul, întrerupătorul și opritorul acestuia se deplasează înapoi în pozițiile lor inițiale. Această mișcare este efectuată de trei arcuri independente.

(Fig. 26)

1. Asigurați-vă că întrerupătorul este blocat atunci când dispozitivul de blocare este în poziția sa inițială. (Fig. 27)
2. Apăsați dispozitivul de blocare a întrerupătorului înainte (A) și în jos. Mențineți dispozitivul de blocare a întrerupătorului apăsat pe mâner (B) și asigurați-vă că revine la poziția inițială atunci când îl eliberați. (Fig. 28)
3. Asigurați-vă că întrerupătorul și dispozitivul de blocare aferent se mișcă liber și că arcurile de revenire funcționează corect. (Fig. 29)
4. Apăsați butonul ON/OFF, consultați Pornirea produsului la pagina 465.
5. Apăsați complet întrerupătorul pentru a aplica viteza maximă.
6. Eliberați întrerupătorul și asigurați-vă că accesoriul de tăiere se oprește și rămâne nemișcat.

Aparatoare pentru accesoriul de tăiere

Aparatoarea accesoriului de tăiere previne proiectarea unui obiect liber în direcția operatorului.

Verificați integritatea aparatorii accesoriului de tăiere și înlocuiți-o, dacă este deteriorată. Utilizați numai aparatoarea aprobată pentru accesoriul de tăiere.

Instrucțiuni de siguranță pentru echipamentele de tăiere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Utilizați numai combinații de șină de ghidaj/lanț de ferăstrău și echipamente de ascuțire aprobate. Consultați Accesorii la pagina 473 pentru instrucțiuni. Purtați mănuși de protecție atunci când utilizați sau efectuați întreținerea lanțului de ferăstrău. Un lanț de ferăstrău care nu se mișcă poate provoca de asemenea leziuni. Păstrați dinții ascuțiți corespunzător. Respectați instrucțiunile și utilizați matrița recomandată. Un lanț

de ferăstrău care este deteriorat sau incorect ascuțit crește pericolul de accidente.

(Fig. 30)

• Păstrați setarea corectă a calibrării adâncimii. Respectați instrucțiunile și utilizați setarea recomandată a calibrării adâncimii. O setare prea mare a calibrării adâncimii crește pericolul de recul. (Fig. 31)
• Asigurați-vă că lanțul de ferăstrău are întinderea corectă. Dacă lanțul de ferăstrău nu este strâns pe șina de ghidare, lanțul de ferăstrău poate sări de pe șină. O întindere incorectă a lanțului de ferăstrău crește uzura șinei de ghidare, a lanțului de ferăstrău și a roții de antrenare a lanțului. Consultați Pentru întinderea lanțului la pagina 469.

(Fig. 32)

• Efectuați regulat întreținerea echipamentului de tăiere și păstrați-l corect lubrifiat. Dacă lanțul de ferăstrău nu este uns corect, crește riscul de uzură a șinei de ghidare, a lanțului de ferăstrău și a roții de antrenare a lanțului.

(Fig. 33)

Siguranța bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Folosiți numai acumulatori Husqvarna aprobați. Consultați Baterii aprobate la pagina 473. Bateriile sunt criptate prin software. Utilizați numai acumulatori Husqvarna aprobați ca sursă de alimentare pentru produsele Husqvarna asociate. Pentru a evita rănirea, nu folosiți bateria ca sursă de alimentare pentru alte dispozitive.
• Risc de electrocutare. Nu conectați bornele bateriei la chei, monede, șuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.
• Nu utilizați baterii nereîncărcabile.
• Nu puneți obiecte în fantele de aerisire a bateriei.
• Feriți bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate provoca arsuri și/sau arsuri chimice. Feriți bateria de ploaie și de condiții de umezeală. Feriți bateria de microunde și de înaltă presiune.
• Nu încercați să demontați sau să spargeți bateria. Dacă există scurgeri de lichid dintr-o baterie, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă ați atins lichidul, curățați zona cu săpun și apă din abundență și consultați medicul. Dacă lichidul pătrunde în ochi, nu frecați, ci spălați-vă cu multă apă timp de cel puțin 15 minute și consultați medicul.
• Utilizați bateria la temperaturi între -10 °C (14 °F) și 40 °C (114 °F).
• Nu curățați niciodată cu apă bateria sau încărcătorul de baterii. Consultați curățarea produsului, bateriei și încărcătorului la pagina 470.
• Nu folosiți baterii deteriorate sau care nu funcționează corect.
• Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, șuruburi sau bijuterii.
• Nu lăsați bateria la îndemâna copiilor.

Siguranța încărcătorului de baterii

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Există riscul de electrocutare sau de scurtcircuit dacă nu sunt respectate instrucțiunile de siguranță.
• Nu utilizați alte încărcătoare de baterii decât cele furnizate pentru produsul dvs. Utilizați exclusiv încărcătoare de acumulatori Husqvarna, pentru a încărca acumulatorii Husqvarna aprobați. Consultați încărcătoare de baterii omologate la pagina 474 pentru instrucțiuni.
• Nu încercați să dezasamblați încărcătorul de baterii.
• Nu utilizați un încărcător deteriorat sau care nu funcționează corect.
• Nu ridicați încărcătorul de baterii ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecher. Nu trageți de cablul de alimentare.
• Feriti toate cablurile si prelungitoarele de apă, ulei si muchii ascuțite. Asigurați-vă că acest cablu nu este prins între obiecte, de exemplu uși, garduri sau în alte locuri similare.
• Nu utilizați încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Asigurați-vă că încărcătorul de baterii nu este acoperit. În caz de fum sau de incendiu, scoateți ștecherul încărcătorului de baterii.
• Încărcați bateria numai în interior, într-un loc cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în exterior. Nu încărcați bateria în medii umede.

Utilizați încărcătorul de baterii la temperaturi între 5 °C (41 °F) și 40 °C (104 °F). Utilizați încărcătorul într-un mediu foarte bine ventilat, uscat și fără praf. - Nu puneți obiecte în fantele de răcire a încărcătorului de baterii. - Nu atingeți niciodată bornele încărcătorului de baterii cu obiecte metalice, deoarece se pot crea scurtcircuite. - Utilizați prize aprobate care nu sunt deteriorate. Asigurați-vă că nu este deteriorat cablul încărcătorului. Dacă se utilizează cabluri prelungitoare, asigurați-vă că acestea nu sunt deteriorate.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a efectua lucrări de întreținere asupra produsului, citiți instrucțiunile de avertizare de mai jos.

• Scoateți bateria înainte de a efectua întreținerea, alte verificări sau de a asambla produsul.
• Operatorul trebuie să efectueze numai operațiile de întreținere și service indicate în acest manual al operatorului. Apelați la reprezentantul de service pentru întreținerea și service-ul de mai mare amploare.
• Nu curățați niciodată bateria sau încărcătorul cu apă. Detergentul puternic poate deteriora plasticul.
• Dacă nu efectuați operațiile de întreținere, durata de viață a produsului scade, iar pericolul de accidente crește.
• Este necesară instruirea profesională specială pentru toate lucrările de service și reparații, mai ales pentru dispozitivele de siguranță de pe produs. Dacă nu toate verificările din acest manual al operatorului sunt aprobate, după ce ați efectuat operațiile de întreținere, apelați la reprezentantul de service. Vă garantăm că există servicii profesionale de reparații și service disponibile pentru produsul dvs. Utilizați doar piese de schimb originale.

Asamblarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de asamblarea produsului.

Asamblarea sinei de ghidaj și a lanțului de ferăstrău

1. Scoateți piulița de fixare a șinei care fixează capacul ambreiajului.
2. Reglați șina de ghidaj pe bolțul șinei de ghidaj. Puneți șina de ghidaj în poziția din spate. Puneți lanțul de ferăstrău pe roata de antrenare și în canelura de pe șina de ghidaj. Începeți din partea de sus a șinei de ghidaj.
3. Asigurați-vă că marginile tăietoare sunt îndreptate spre înainte, pe marginea superioară a șinei de ghidaj, așa cum este indicat de simbolul de pe produs (C).
4. Aliniați orificiile din șina de ghidaj cu pintenul întinzătorului de lanț și montați capacul ambreiajului. Asigurați-vă că zalele de ghidare se potrivesc perfect pe roata de antrenare a lanțului (B). Asigurați-vă că lanțul de ferăstrău se află în canalul din șina de ghidaj. Apoi strângeți manual piulițele de fixare a șinei de ghidaj, cât mai mult posibil. (Fig. 34)
5. Tensionați lanțul de ferăstrău; consultați secțiunea „Pentru întinderea lanțului” de la pagina 469.

Reglarea unghiului capului ferăstrăului

AVERTISMENT: Opriți produsul și scoateți acumulatorul înainte de a continua. Utilizați mănuși de protecție.

1. Slăbiți șuruburile de pe capul ferăstrăului (A).
2. Rotiți capul ferăstrăului (B) la 90°.
3. Strângeți șuruburile (A). (Fig. 35)

Asamblarea cârligului pentru ramuri

Utilizați 2 șuruburi pentru a atașa cârligul pentru ramuri. (Fig. 36)

Asamblarea apărătoarei de impact

1. Utilizați 6 șuruburi pentru a atașa apărătoarea de impact. (Fig. 37)

Pentru reglarea lungimii arborelui

1. Desfaceți butonul rotativ. (Fig. 38)
2. Trageți arborele la lungimea dorită.
3. Strângeți butonul. (Fig. 39)

Reglarea hamului

1. Puneți-vă hamul.
2. Atașați hamul pe cârligul de susținere a hamului.
3. Reglați lungimea hamului până când cârligul de susținere a hamului se află la nivelul șoldului. (Fig. 21)

Pentru conectarea încărcătorului de baterii

1. Conectați încărcătorul de baterii la tensiunea și la frecvența specificată pe plăcuța de identificare.
2. Introduceți ștecherul în priza cu împământare. LED-ul de pe încărcătorul de baterii se aprinde o singură dată și are culoarea verde.

Notă: Acumulatorul nu se încarcă dacă temperatura sa este mai mică de 0°C (32°F) sau mai mare de 50°C (122°F). Dacă temperatura este mai mare de 50 °C/122°F, încărcătorul răcește acumulatorul înainte de încărcare.

Pentru conectarea bateriei la produs

AVERTISMENT: Utilizați numai baterii originale Husqvarna cu produsul.

1. Asigurați-vă că bateria este încărcată complet.
2. Împingeți bateria în suportul de baterie al produsului. Când auziți un clic, înseamnă că bateria s-a blocat în poziția corectă. (Fig. 40)

ATENȚIE: Dacă bateria nu se deplasează cu ușurință în suportul de baterie, înseamnă că bateria nu este instalată corect. Aceasta poate deteriora produsul.

1. Asigurați-vă că bateria este instalată corect.

Umplerea cu ulei pentru lanț

Umpleți cu ulei pentru lanț după 1 oră de funcționare sau când bateria este descărcată.

1. Deschideți capacul uleiului pentru lanț din partea de sus a capului ferăstrăului. (Fig. 41)
2. Umpleți cu ulei pentru lanț Husqvarna.
3. Atașați capacul uleiului pentru lanț.

Funcționarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna.

• Informații pe larg despre produs.
• Informații detaliate pentru produse, service și asistență pentru acestea.

Cum se începe utilizarea Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrați-vă în aplicația Husqvarna Connect.
3. Urmați pașii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Notă: Aplicația Husqvarna Connect nu este disponibilă pentru descărcare pe toate piețele. Adresați-vă reprezentantului de service pentru informații suplimentare.

Încărcarea bateriei

Notă: Încărcați bateria dacă este prima dată când o folosiți. O baterie nouă este încărcată doar până la 30%

1. Asigurați-vă că acumulatorul este uscat.
2. Introduceți bateria în încărcător. (Fig. 42)

Notă: Acumulatorul și încărcătorul de acumulatori pot arăta diferit la modele diferite, dar procedura este aceeași.

1. Asigurați-vă că lumina verde de încărcare de pe încărcător se aprinde. Acest lucru înseamnă că bateria este conectată corect la încărcător.
2. Atunci când toate LED-urile de pe baterie sunt aprinse, bateria este încărcată complet. (Fig. 43)
3. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablu.
4. Scoateți bateria din încărcător.

Notă: Consultați manualul bateriei și al încărcătorului pentru mai multe informații.

Pentru verificarea înainte de pornire

1. Inspectați zona de lucru. Îndepărtați orice obiecte care ar putea fi proiectate.
2. Verificați lanțul de ferăstrău. Nu utilizați niciodată echipamente tocite, fisurate sau deteriorate.
3. Verificați ca produsul să fie în perfectă stare de funcționare.
4. Verificați ca toate șuruburile și piulițele să fie bine strânse.
5. Asigurați-vă că lanțul este uns corect, consultați Ungerea echipamentului de tăiere la pagina 469.
6. Verificați ca lanțul de ferăstrău să se oprească întotdeauna când motorul merge în gol.
7. Utilizați produsul numai în scopul pentru care acesta a fost conceput.
8. Asigurați-vă că mânerul și elementele de siguranță sunt în ordine. Nu utilizați niciodată o mașină căreia îi lipsesc piese sau care a fost modificată față de specificații.

Pornirea produsului

1. Apăsați lung butonul ON/OFF până când LED-ul verde se aprinde. (Fig. 44)
2. Utilizați întrerupătorul pentru a controla viteza.

Utilizarea funcției SavE (economisire)

Acest produs are o funcție de economisire energie, SavE. Funcția SavE reduce turația lanțului și vă oferă cel mai îndelungat timp de funcționare de la baterie.

Notă: Funcția SavE nu reduce puterea de tăiere a produsului.

1. Apăsați butonul SavE de pe tastatură.
2. Asigurați-vă că LED-ul verde se aprinde.
3. Apăsați din nou butonul SavE pentru a dezactiva funcția. LED-ul verde se stinge. (Fig. 45)

Oprirea produsului

1. Eliberați întrerupătorul sau opritorul întrerupătorului.
2. Apăsați butonul ON/OFF până când LED-ul verde se stinge.
3. Apăsați butoanele de eliberare de pe baterie și scoateți bateria. (Fig. 46)

Utilizarea produsului

AVERTISMENT: Nu staționați direct sub o creangă în curs de tăiere. Acest lucru poate cauza decesul sau vătămări corporale grave.

• Fiți atenți atunci când acționați produsul în apropierea cablurilor electrice suspendate. Crengile care cad pot conduce la scurt-circuite. Dacă este posibil, poziționați-vă în așa fel încât să puteți efectua tăietura în unghi drept pe creangă. (Fig. 47)
• Tăiați crengile mari în secțiuni. Rețineți că ramurile care cad pot ricoșa în direcția utilizatorului după ce ating pământul. (Fig. 48)
• Nu tăiați niciodată prin umflătura de la baza crengii, deoarece acest lucru încetinește vindecarea și sporește riscul de infestare cu ciuperci! (Fig. 49) Utilizați opritorul de la baza capului de tăiere ca sprijin în timpul tăierii. În acest mod se previn „săriturile” accesoriului de tăiere pe creangă. (Fig. 50)
• Efectuați o tăietură inițială, pe suprafața ventrală a crengii, înainte de a tăia creanga. În acest mod se previne sfâșierea scoarței, ceea ce poate conduce la încetinirea vindecării și poate avea efecte negative permanente asupra copacului. Pentru a se preveni blocarea, tăietura nu trebuie să fie mai adâncă de 1/3 din grosimea crengii. Țineți lanțul în funcțiune în timp ce retrageți accesoriul de tăiere din creangă, pentru a preveni blocarea acestuia. (Fig. 51)
• Asigurați-vă că aveți o bază fermă și că puteți lucra fără a fi împiedicat de crengi, de pietre și de copaci.

Întreținerea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul privind siguranța înainte de a efectua operații de întreținere asupra produsului.

AVERTISMENT: Scoateți bateria înainte de a efectua operații de întreținere asupra produsului.

În continuare prezentăm o listă de pași de întreținere care trebuie efectuați asupra aparatului. Pe lângă întreținerea specificată în programul de întreținere, solicitați unui distribuitor de service Husqvarna să efectueze în mod regulat operații de service asupra produsului. Pentru informații despre intervalele de service, adresați-vă distribuitorului de service Husqvarna. Pentru mai multe informații, consultați sarcinile din capitolul Întreținere.

Program de întreținere

AVERTISMENT: Scoateți bateria înainte de a efectua operații de întreținere.

Întreținere Zilnic Săptămânal Lunar
Curățați componentele externe ale produsu-lui cu o cârpă uscătă. Nu folositi apă.	X
Asigurați-vă că butonul ON/OFF functionea-ză corect și nu este defect.	X
Asigurați-vă că intrerupătorul și opritorul în-trerupătorului functionează corect din punct de vedere al sigurantei.	X
Asigurați-vă că toate comenzile functionează și nu sunt deteriorate.	X
Păstrați@mânerele uscate și curate. Asigurați-vă că nu existe ulei și unsoare pe@mânere.	X
Asigurați-vă că este deteriorarat capacul lanțului de ferăstrău. Înlocuiți capacul lanțului de ferăstrău, dacă este deteriorarat.	X
Asigurați-vă căʒuruburile și piulițele sunt strânse.	X
Curățați capacul rezervorului de ulei X
Asigurați-vă că butoanele de eliberare de pe baterie functionează și blochează bateria în produs.	X
Verificați ca Încărcătorul de baterie să nu fie deteriorarat și să functioneze corect.	X
Asigurați-vă că bateria nu este deteriorata. X
Asigurați-vă că bateria este Încărcata. X
Asigurați-vă că incărcătorul de baterii nu este deteriorat.	X
Examinați toate caburile, cuplajele și cone-xiunile. Asigurați-vă că nu sunt deteriorate sau murdare.		X
Curățați capacul lanțului de ferăstrău. X
Verificați legăturile+dentre baterie și produs. Verificați legăturile+dentre baterie și incărcăto-rul bateriei.			X
Asigurați-vă că nu este deteriororat capul fe- răstrăului. Înlocuiți capul ferăstrăului, dacă este deteriororat.	Un distribuitor Husqvarna aprobat trebuie să efectueze.toate actività- tile de service pentru capul ferăstrăului.
Examinați uzura roții de antrenare a lanțului.	Înlocuiți roata de antrenare a lanțului dupăapproximativ 100 ore delucru sau mai frevent dacă este necessar.

Examinarea bateriei și încărcătorului

1. Examinați bateria pentru a identifica defecțiunile, de exemplu fisuri.
2. Examinați încărcătorul de baterii pentru a identifica defecțiunile, de exemplu fisuri.
3. Asigurați-vă că cablul de conectare al încărcătorului de baterii nu este deteriorat și că nu prezintă fisuri.

Efectuarea operațiilor de întreținere a accesoriului

Verificarea lanțului de ferăstrău

Verificați zilnic lanțul de ferăstrău.

1. Asigurați-vă că nu există crăpături în nituri și zale. (Fig. 52)
2. Verificați dacă lanțul de ferăstrău este rigid.
3. Comparați lanțul de ferăstrău cu un lanț de ferăstrău nou pentru a examina dacă niturile și zalele sunt uzate.
4. Înlocuiți lanțul de ferăstrău dacă prezintă oricare dintre problemele de mai sus.
5. Înlocuiți lanțul de ferăstrău când lungimea dinților de tăiere a ajuns sub numai 4 mm (0,16 in.) din cauza uzurii. (Fig. 53)

Examinarea roții de antrenare a lanțului

1. Verificați regulat gradul de uzură a roții de antrenare a lanțului. (Fig. 54)
2. Înlocuiți roata de antrenare a lanțului dacă este uzată și se deplasează lateral pe axul motor.

Pentru a verifica șina de ghidaj

1. Asigurați-vă că nu este blocat canalul de ulei. Curățați dacă este necesar. (Fig. 55)
2. Verificați dacă există bavuri pe marginile șinei de ghidaj. Îndepărtați bavurile cu o pilă. (Fig. 56)
3. Curățați canelura din șina de ghidare. (Fig. 57)
4. Verificați dacă există uzură pe canelura din șina de ghidaj. Înlocuiți șina de ghidare, dacă este necesar. (Fig. 58)
5. Verificați dacă vârful șinei de ghidaj este rugos sau foarte uzat. (Fig. 59)
6. Asigurați-vă că roata de lanț de la vârful șinei se rotește liber și că orificiul de ungere din roata de lanț de la vârful șinei nu este blocat. Curățați și ungeți, dacă este necesar. (Fig. 60)
7. Rotiți șina de ghidaj zilnic pentru a extinde ciclul său de viață. (Fig. 61)

Pentru ascuțirea lanțului de ferăstrău

Informați despre șina de ghidaj și lanțul de ferăstrău

AVERTISMENT: Purtați mănuși de protecție atunci când utilizați sau efectuați întreținerea lanțului de ferăstrău. Un lanț de ferăstrău care nu se mișcă poate provoca de asemenea leziuni.

Înlocuiți o șină de ghidare sau un lanț de ferăstrău uzat sau deteriorat cu combinația de șină de ghidare sau lanț de ferăstrău recomandată de Husqvarna. Acest lucru este necesar pentru a menține funcțiile de siguranță a produsului. Consultați Accesorii la pagina 473 pentru o listă de combinații de șină și lanț de schimb pe care vi le recomandăm.

Informații generale despre modul de ascuțire a dinților de tăiere

• Lungimea șinei de ghidare, in/cm. Informații despre lungimea șinei de ghidare se regăsesc de obicei pe capătul din spate al șinei de ghidare. (Fig. 62)
• Număr de dinți pe roata de lanț de la vârful șinei (T). (Fig. 63)
• Pasul lanțului, in. Distanța dintre zalele de ghidare ale lanțului de ferăstrău trebuie să corespundă distanței dinților de pe roata de lanț de la vârful șinei și de pe roata de antrenare. (Fig. 64)
• Numărul de zale de ghidare. Numărul de zale de ghidare este stabilit de tipul șinei de ghidare. (Fig. 65)
• Lățimea canelurii șinei, în mm. Lățimea canelurii din șina de ghidare trebuie să fie identică cu lățimea zalelor de ghidare ale lanțului. (Fig. 66)
• Orificiul de ungere pentru lanț și orificiul pentru întinzătorul de lanț. Șina de ghidaj trebuie să corespundă produsului. (Fig. 67) Lățimea zalei de ghidare, mm/in. (Fig. 68) Nu utilizați un lanț de ferăstrău tocit. Dacă lanțul de ferăstrău este tocit, trebuie să aplicați mai multă presiune pentru a împinge șina de ghidaj prin lemn. Dacă lanțul de ferăstrău este foarte tocit, nu vor exista așchii de lemn, ci doar rumeguș. Un lanț de ferăstrău ascuțit pătrunde în lemn, iar așchiile de lemn devin lungi și groase. Dintele de tăiere (A) și calibrorul de adâncime (B) formează împreună partea de tăiere a lanțului de ferăstrău, freza. Diferența de înălțime dintre cei doi indică adâncimea de debitare (setarea calibrorului de adâncime). (Fig. 69) Când ascuțiți un dinte de tăiere, luați în considerare următoarele:
• Unghiul de ascuțire. (Fig. 70)
• Unghiul de tăiere. (Fig. 71)
• Poziția pilei. (Fig. 72) Diametrul pilei rotunde. (Fig. 73)

Este dificil să ascuți corect un lanț de ferăstrău fără echipamentul corespunzător. Utilizați șablonul recomandat. Acest lucru vă va ajuta să păstrați performanța de tăiere maximă și riscul de recul la minimum.

AVERTISMENT: Riscul de recul crește foarte mult dacă nu respectați instrucțiunile de ascuțire.

Notă: Consultați Ascuțirea dinților la pagina 468 pentru informații despre ascuțirea lanțului de ferăstrău.

Ascuțirea dinților

1. Utilizați o pilă rotundă și un șablon pentru a ascuți dinții. (Fig. 74) Notă: Consultați Accesorii la pagina 473 pentru informații despre pila și șablonul pe care le recomandăm pentru lanțul dvs. de ferăstrău.
2. Asigurați-vă că lanțul de ferăstrău are întinderea corectă. Un lanț de ferăstrău fără întinderea corectă se deplasează lateral. Acest lucru îngreunează ascuțirea lanțului de ferăstrău. Consultați Pentru întinderea lanțului la pagina 469 pentru instrucțiuni. (Fig. 75)
3. Deplasați pila din partea interioară a dinților de tăiere spre exterior. Reduceți presiunea la mișcarea de tragere. (Fig. 76)
4. Îndepărtați pilitură de pe toți dinții, mai întâi de pe o latură.
5. Întoarceți produsul invers și îndepărtați pilitură de pe cealaltă latură.
6. Verificați ca toți dinții de tăiere să aibă aceeași lungime când îndepărtați pilitură.
7. Lantul de ferăstrău este uzat când dinții de tăiere se reduc la 4 mm (0,16"). Înlocuiți lanțul de ferăstrău. (Fig. 53)

Informații generale despre modul de fixare a setării calibrorului de adâncime

Setarea calibrorului de adâncime (C) scade atunci când ascuți dintele de tăiere (A). Pentru a menține performanța de tăiere maximă, trebuie să îndepărtați pilitura de pe calibrorul de adâncime (B) pentru a primi setarea recomandată a calibrorului de adâncime. Consultați Accesorii la pagina 473 pentru instrucțiuni despre cum să primiți setarea corectă a calibrorului de adâncime pentru lanțul dvs. de ferăstrău.

(Fig. 77)

AVERTISMENT: Pericolul de recul crește în cazul în care calibrarea adâncimii este prea mare!

Reglarea setării calibrării adâncimii

Înainte de a calibra adâncimea sau a ascuți dinții de tăiere, consultați Ascuțirea dinților la pagina 468, pentru instrucțiuni. Vă recomandăm să calibrați adâncimea după fiecare a treia operație în care ascuțiți dinții de tăiere.

Notă: Această recomandare se aplică numai dacă lungimea dinților de tăiere nu scade prea mult.

Vă recomandăm să utilizați dispozitivul nostru de calibrare a adâncimii pentru a primi setarea și angrenajul corecte pentru calibrarea adâncimii.

(Fig. 78)

1. Utilizați o pilă plată și un dispozitiv de calibrare a adâncimii pentru a regla calibrarea adâncimii. Utilizați numai dispozitivul recomandat de calibrare a adâncimii pentru a primi setarea și angrenajul corecte pentru calibrarea adâncimii.
2. Puneți dispozitivul de calibrare a adâncimii pe lanțul de ferăstrău.

Notă: Consultați pachetul dispozitivului de calibrare a adâncimii pentru mai multe informații despre modul de utilizare a dispozitivului.

1. Folosiți pila plată pentru a îndepărta partea calibrului de adâncime care se extinde prin dispozitivul de calibrare a adâncimii. (Fig. 79) Notă: Setarea calibrării adâncimii este corectă când nu simțiți rezistență în timp ce deplasați pila de-a lungul dispozitivului de calibrare a adâncimii.

Pentru întinderea lanțului

AVERTISMENT: Un lanț de ferăstrău cu o întindere incorectă poate sări de pe șina de ghidare și poate cauza vătămări corporale grave sau deces.

Un lanț de ferăstrău devine mai lung când îl utilizezi. Reglați periodic lanțul de ferăstrău.

1. Slăbiți piulițele de fixare a șinei care susțin capacul ambreiajului/frana de lanț. Utilizați o cheie. (Fig. 80)
2. Apoi strângeți manual piulițele de fixare a șinei, cât mai mult posibil.
3. Ridicați partea din față a șinei de ghidaj și rotiți șurubul de tensionare a lanțului. Utilizați o cheie. (Fig. 81)
4. Strângeți lanțul de ferăstrău până când este strâns pe șina de ghidare, dar se poate deplasa, totuși, cu ușurință.
5. Strângeți piulițele de fixare a șinei utilizând cheia și ridicați partea din față a șinei de ghidare în același timp. (Fig. 82)
6. Asigurați-vă că puteți roti liber lanțul de ferăstrău cu mâna și că acesta nu atârnă de șina de ghidare. (Fig. 83)

Ungerea echipamentului de tăiere

AVERTISMENT: Ungerea necorespunzătoare a echipamentului de tăiere poate cauza ruperea lanțului, ceea ce ar putea duce la vătămări corporale grave, chiar fatale.

AVERTISMENT: Nu utilizați ulei uzat! Uleiul uzat este periculos pentru persoane, produs și mediu.

Ulei pentru lanț

AVERTISMENT: Ungerea necorespunzătoare a echipamentului de tăiere poate cauza ruperea lanțului, ceea ce ar putea duce la vătămări corporale grave, chiar fatale.

• Uleiul pentru lanț trebuie să demonstreze o bună aderență la lanț și, de asemenea, să își păstreze caracteristicile de curgere, indiferent dacă este vorba de vreme caldă vara sau vreme rece iarna.
• Am creat un ulei optim pentru lanț care, fiind pe bază de ulei vegetal, este și biodegradabil. Recomandăm utilizarea propriului nostru ulei atât pentru o durată de viață maximă a lanțului, cât și pentru a minimiza daunele aduse mediului.
• Dacă uleiul nostru special nu este disponibil, se recomandă uleiul standard pentru lanț.
• În zonele în care nu este disponibil ulei special pentru ungerea lanțurilor de ferăstrău, poate fi utilizat ulei de transmisie EP 90 obișnuit.
• Nu utilizați niciodată ulei ars! Acesta este periculos pentru dvs., aparat și mediu.

Verificarea ungerii lanțului

1. Verificați ungerea lanțului de fiecare dată când alimentați cu carburant. Îndreptați vârful sinei spre o suprafață de culoare deschisă aflată la aproximativ 20 cm (8 inci) distanță. După 1 minut de funcționare la 75% din accelerație, ar trebui să vedeți o linie distinctă de ulei pe suprafața deschisă la culoare. (Fig. 84)

Verificarea în cazul în care ungerea nu funcționează

1. Asigurați-vă că nu există blocaje în canalul de ulei al sinei. Dacă este necesar, curățați-l. (Fig. 85)
2. Verificați starea de curățenie a canalului de ulei din carcasa angrenajului. Dacă este necesar, curățați-l.
3. Asigurați-vă că roata de lanț de la vârful sinei se rotește liber. Dacă sistemul de ungere a lanțului încă nu funcționează după ce ați efectuat verificările de mai sus, contactați atelierul de service. (Fig. 86)

Înlocuirea roții de antrenare a lanțului

1. Scoateți piulița de fixare a sinei (A) care fixează capacul ambreiajului.
2. Îndepărtați capacul ambreiajului (B).
3. Demontați șurubul (C).
4. Scoateți șaiba (D).
5. Scoateți arcul discului (E).
6. Îndepărtați pinionul de antrenare a lanțului (F). (Fig. 87)
7. Instalați o nouă roată de antrenare a lanțului.

Curățarea produsului, bateriei și încărcătorului

1. Curățați produsul cu o cârpă uscată după utilizare.
2. Curățați bateria și încărcătorul de baterii cu o cârpă uscată. Mențineți curate șinele de ghidaj ale bateriei.
3. Asigurați-vă că bornele de pe baterie și încărcătorul de baterie sunt curate înainte de utilizare.
4. Curățați cu o perie în jurul capacului rezervorului de ulei.
5. Curățați cu o perie suprafața interioară a capacului de protecție.

Depanarea

Tastatură

Problemă Erori posibile Solutie posibilă
LED-ul verde de por-nire se aprinde inter-mitent.	Tensiune joasă a bateriei. Incârcași bateria.
LED-ul roșu de eroa-re luminează intermi-tent.	Suprasolicitare. Accesoriul de tăiere este blocat. Apăsăți pe butonul ON/OFF pentru a opri produsul. Scoateți bateria. Curăți accesoriul de tăiere de materialele nedorite. Slăbiți lanțul.
	Deviție de temperatură. Lăsăți produsul să se răcească.
	Intrerupățorul și butonul On/Off sunt apăsate simultan.
Produsul nu pônțe.	Murdărie în conectorii bateriei.
LED-ul roșu de eroa-re se aprinde.	Este necesar să se efectueze lucrări de ser-vice asupra produsului.

Baterie

40-B220X 127
Simptome Cauză Actiune
Indicatorul deEROARE al bateriei se apriminde intermitent.	Bateria estedescârcata.Încârcați bateria.
	O sarcină mare în combinație cu o temperatură foarte scâzută a bateriei.	Încâlziți bateria.De exemplu,duceți-ointr-o clădire sauutilizuți produsulla viteză redusă până se Încâlzeștebateria.
	Bateriu nu funçionează.Autonomia de functiәnare a bateriei este la limi-tă.	Scoateți bateria din produs.Lăsați bateria sαse odihneascași apoi apă-sați butonul indicator al bateriei.
Indicatorul de temperaturea a baterieieste aprins.	Bateria este prea rece tau prea fier-binte pentru a fi/utilizată.	Păstrați bateria la o temperaturea am-biantăÎntre -10°C (14°F)și 40°C(104°F).Când bateria are temperatu-ral corectă,aceasta poate fiutilizatădin nou.
Indicatorul de temperaturea bateriei se apriminde intermitent.	Bateria esteaprope de temperaturealimită.	Reduceți vitezași/sau sarcina.Meni-neți bateria la temperature preferată,Între +10°C (50°F)și +30°C (86°F),pentru performante optime.
Indicatorul de temperaturea baterieieste aprins în timce bateria se aflăînÎncârțator.	Deviție de temperaturea,bateria estesepra rece tau prea fierbinte pentru a fiÎncârcată.	Lăsați bateria sαse răcească sau mutați-o în interior pentru a o Încâlzi.Atunci căng bateria are temperaturecorectă,aceasta poate fiÎncârcatădin nou.Asigurați-văcăutilizuțiÎncâr-cătoralÎntr-un locÎn care temperatu-ral ambientă este cuprinsăÎntre 5°C(41°F)și 40°C (104°F).TinetiÎncâr-cătoral departe de lumina soarelui.Dacă problema continuă,adresați-văreprezentului dvs.
Indicatorul deEROARE al bateriei se apriminde.	Accumulatorul are oEROAREcritică.Adresați-vă distribuitorului.

Încărcător de baterii

40-C500X 128

Indicatorul deindharcare de pe in-carcator estegalben.Indicatorul de eroare al acumulatorui se aprinde intermitent sau indicatorul de temperaturalacumulatorui este aprins.	Deviaiie de tempe-ratura, bateria estese prea rece sau prea fierbinte pentru a fiutilizata sauindharcata.	Dacă accumulatorul este prea fierbinte, tineti-l conectat laindharcător. Ventilatorulindhporcat alindharcătorului scade temperatura accumulatorului. Dacă accumulatorul are tem-peratura recomandata,indharcarea pormește automat.
		Dacă accumulatorul este prea rece, ducei-l in interior. Când accumulatorul are temperatura recomandata, continuțiindharcarea.
		Respectați intervalul de temperatura pentru functiOnare; consulțați manualul operatorului pentruindharcătorul de accumulatori. Tineti lindharcătorul departe de lumina soare-lui. Dacă problema continuă, adresați-vă reprezentantu-lui dvs.
Indicatorul deindharcare de pe in-carcator estegalben. Indicatorul de eroare a accumulatorului de pe accumulator este aprins.	Accumulatorul are oeroare critică.	Adresați-vă distribuiorului.
Indicatorul deindharcare de pe in-carcator este roşu.	Accumulatorul are oeroare critică.	Adresați-vă distribuiorului.

Transportul, depozitarea și eliminarea

Transportul și depozitarea

Notă: Variațiile de temperatură pot duce la acumularea presiunii în rezervorul de ulei și pot avea ca rezultat scurgeri temporare de ulei. Urmați instrucțiunile de depozitare.

• Curățați produsul și goliți rezervorul de ulei înainte de a depozita produsul. Puneți produsul în poziție orizontală sau agățat cu bara orientată în jos pe durata depozitării.
• Nu puneți produsul cu bara orientată în sus pe durata depozitării.
• Bateriile cu ioni de litiu furnizate respectă cerințele legislației privind bunurile periculoase.
• Respectați cerințele speciale de pe ambalaj și etichete privind transportul comercial, inclusiv cele emise de către terțe părți și companiile de expediție.
• Discutați cu o persoană care a beneficiat de instruire specială privind materialele periculoase înainte de a trimite produsul. Respectați toate reglementările naționale aplicabile.
• Aplicați bandă adezivă pe contactele expuse atunci când introduceți bateria într-un pachet. Bateria trebuie ambalată astfel încât să nu se poată deplasa în interiorul pachetului.
• La depozitare și la transport, scoateți întotdeauna bateria.
• Puneți bateria și încărcătorul de baterii într-un spațiu uscat și ferit de umezeală și îngheț.
• Nu depozitați bateria într-un loc în care există riscul de acumulare a electricității statice. Nu depozitați bateria într-o cutie metalică. Depozitați bateria la temperaturi între 5°C (41°F) și 25°C (77°F), într-un loc ferit de radiațiile solare directe.
• Depozitați încărcătorul de baterii la temperaturi între 5°C (41°F) și 45°C (113°F), într-un loc ferit de radiațiile solare directe.
• Încărcați bateria în proporție de 30% - 50% înainte de a o depozita pe o perioadă lungă. Depozitați încărcătorul de baterii într-un spațiu închis și uscat.
• Nu depozitați bateria lângă încărcător. Nu lăsați copiii și alte persoane neautorizate să atingă echipamentul. Păstrați echipamentul într-un spațiu pe care îl puteți încuia. Utilizați aparatoarea de transport pe produs pentru a preveni accidentarea sau deteriorarea produsului în timpul transportului și depozitării. Fixați foarte bine produsul în timpul transportului.

Eliminarea la deșeuri

Simbolul de mai jos înseamnă că produsul nu este deșeu casnic. Reciclați-l prin sistemul local de colectare pentru echipamente electrice și electronice. Astfel contribuiți la gestionarea corectă a deșeurilor la sfârșitul duratei de viață. Contactați autoritățile locale, serviciile pentru deșeuri menajere, distribuitorul sau vânzătorul pentru informații. Eliminarea incorectă ca deșeu poate avea efecte negative asupra mediului și sănătății.

Date tehnice

Date tehnice

	530iP4 530iPT5
Motor
Tip de motor BLDC (fãrã perii) de 36 V
Viteza lanțului, m/s (1/4) 18 18
Capacitatea rezervorului de ulei, l/cm3	0,15/150 0,15/150
Greutate
Greutatea fãrã acumulator, accesori di tãiere, capacul accesoriului de tãiere, ham și cu rezervorul gol, kg	3,4 5
Nivel de protecție impotrivă apei
IPX4 129	Da Da
Emisii de zgomot 130
Nivel de putere acustică, mãsurat dB(A) 98 98
Niveluri de zgomot 131
Nivel echivalent de presiune a sunetului la urechea operatorului, mãsurat în conformitate cu EN 62841:1, dB(A), min./max.:	88 83
Niveluri de vibrații 132
Nivelurile de vibrații echivalente (ahveq) la@mânere, mãsurate în conformitate cu EN 62841-1, m/s2
Mânere față/spate extinse pentru arbore 1 / 0,9 1 / 1,2
Mâner față/spate scurt pentru arbore - 1,4/1,2

Accesorii

Baterii aprobate

Utilizați numai BLi originale pentru acest produs.

129 Produsele Husqvarna portabile pe baterie marcate cu IPX4 îndeplinesc aceste cerințe la nivel de aprobare a produsului. 130 Datele raportate pentru nivelul de putere a zgomotului pentru utilaj includ o dispersie statistică tipică (deviație standard) de 2 dB (A). 131 Datele raportate pentru nivelul de presiune a sunetului pentru dispozitiv includ o dispersie statistică tipică (deviație standard) de 1 dB (A). 132 Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 2 m/s².

Baterie BLi200 40-B220X
Tip Littu-ion Littu-ion
Capacitate baterie, Ah 5,2 6,0
Tensiune nominală, V 36 36
Greutate, kg/lb 1,3/2,8 1,4/3,1

Încărcătoare de baterii omologate

Încărcător de baterii QC330	QC500 40-C500X
Tensiune rețea, V 100-240	100-240 100-240
Frecventa, Hz 50-60 50-60	50-60
Putere, W 330	500	500

Combinații de șină de ghidaj și lanț de ferăstrău

Următoarele combinații sunt aprobate de CE.

Şină de ghidaj			Lanç de ferăstrău
Lungime, în	Pas, in	Şablon, mm	Tip	Lungime, zale de ghidaj, nr.
10	1/4	1,3	Husqvarna H00	58
12				64
10	3/8 mini	1,3	Husqvarna S93G	40

Ascuțirea lanțului de ferăstrău și șablonul pentru ascuțire

Utilizați șablonul pentru ascuțire recomandat pentru a obține unghiurile corecte de ascuțire. Vă recomandăm

să utilizați întotdeauna șablonul pentru ascuțire recomandat pentru a ascuți lanțul de ferăstrău.

Dacă nu știți cu ce lanț de ferăstrău este dotat produsul dvs., discutați cu reprezentantul dvs. de service.

(Fig. 88)	(Fig. 89)	(Fig. 90)	(Fig. 91)	(Fig. 92)	(Fig. 93)	(Fig. 94)	(Fig. 95)
	mm/in				mm/in
37	4 / 5/32	80°	30°	0°	0,65/0,025	5056981-03	5806875-01
S93G	4 / 5/32	60°	30°	0°	0,65/0,025	n/a	5966389-02

Declarație de conformitate

Declarație de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia,

tel.: [phone], declaram pe propria răspundere că

produsul:

Descriere Dispositiv cu tijă pentru tăierea crengilor, pe baterie
Marcă	Husqvarna
Tip/Model 530iP4, 530iPT5
Identificare Numerele de serițe începșind cu 2025

respectă în totalitate următoarele directive și

reglementări UE:

Reglementare Descriere

2006/42/CE „privind echipamentele tehnice"

2014/30/UE „privind compatibilitatea electromagnetica"

2011/65/UE „privind interzicerea substantelor periculose"

și că au fost aplicate următoarele standarde

și/sau specificații tehnice: EN 62841-1:2015,

EN ISO 11680-1:2021, EN ISO 14982:2009

CISPR12:2007+amd1 2009, EN IEC 63000:2018.

Organismul notificat: 0404, Svensk Maskinprovning AB,

Box 4053, SE-904 03 Umeå, Suedia a efectuat teste

de tip CE în conformitate cu articolul 12, punctul 3b din

Directiva privind echipamentele tehnice (2006/42/CE).

Departamentul de gestionare a tehnologiei, Husqvarna

AB

Responsabil pentru documentația tehnică

Cuprins

Introducere 476

Siguranță 478

Asamblare 486

Utilizare 487

Întreținere 489

Punerea în funcțiune. 493

Transport, depozitare și eliminare. 495

Date tehnice. 496

Accesorii. 497

Declarație de conformitate. 499

Introducere

Descrierea produsului

Husqvarna 530iP4, 530iPT5 reprezintă foarfece pentru tăiat gard viu cu acumulator și acționare electrică.

Destinație

Produsul este destinat tăierii ramurilor și crengilor.

Prezentare generală

(Fig. 1)

1. Lamă 2. Rezervor de ulei pentru lanț 3. Lanț de ferăstrău 4. Piuliță de fixare a lanțului 5. Tijă 6. Cârlig de suspendare (530iPT5) 7. Mâner de comandă 8. Trăgaci de accelerație 9. Trăgaci 10. Mâner spate 11. Mâner față 12. Indicator de încărcare și erori pe dispozitivul de încărcare 13. Încărcător acumulator (accesoriu) 14. Buton de scoatere acumulator 15. Acumulator (accesoriu) 16. Indicator de avertizare 17. Buton indicator acumulator 18. Stare acumulator 19. Buton pornire/oprire 20. Buton Save 21. Echipament 22. Cheie hexagonală de 4 mm 23. Cheie combinată 24. Manual de utilizare 25. Ansamblu telescopic (530iPT5) 26. Cârlig pentru crengi 27. Curea de transport

Atenție: Reglementările naționale pot impune restricții privind utilizarea acestui produs.

Folosiți numai accesorii aprobate de producător cu acest produs. Consultați secțiunea Accesorii de la pagina 497.
