ПОСІБНИК КОРИСТУВАЧА 530iP4 HUSQVARNA

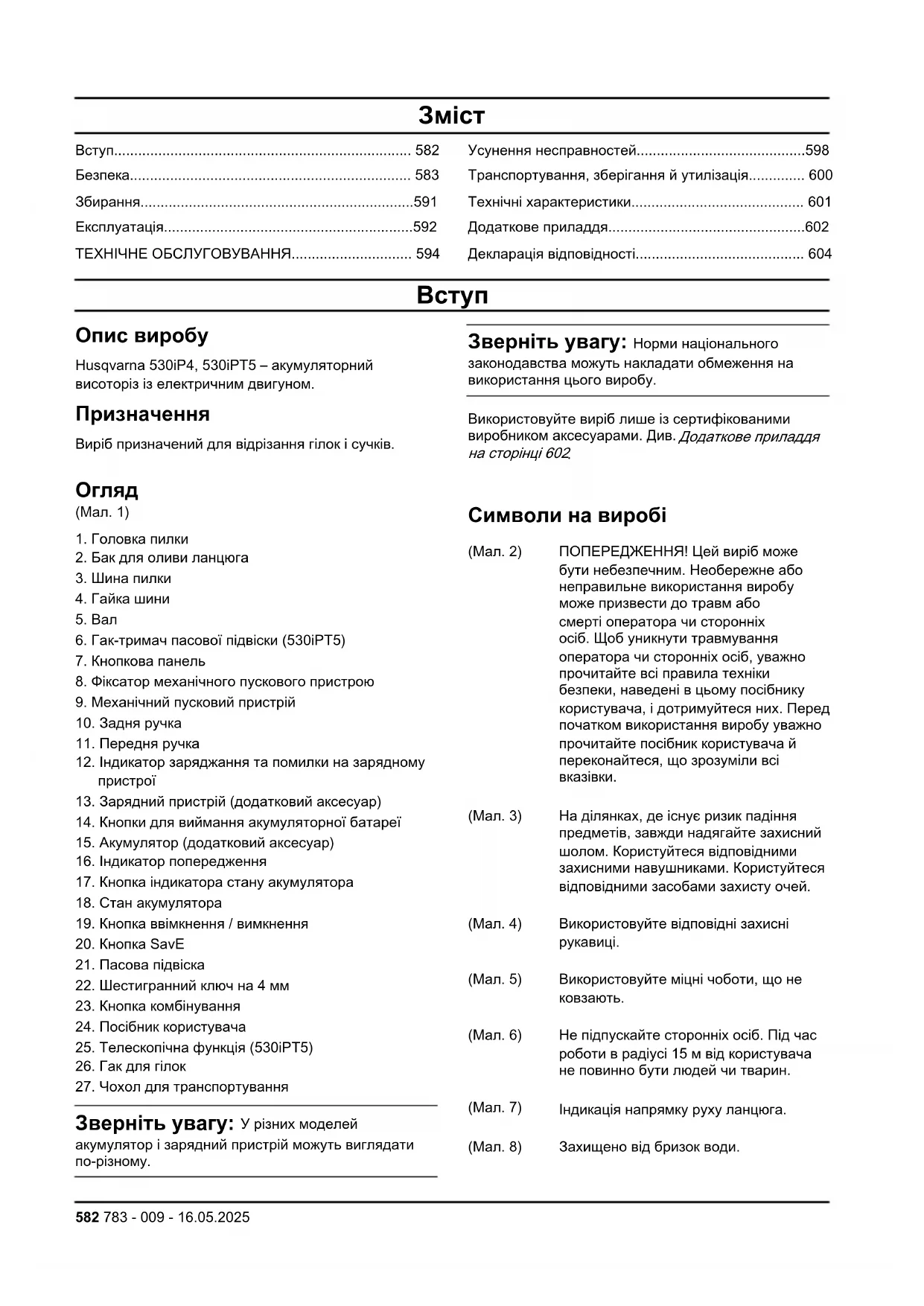

783 - 009 - 16.05.2025 581Зміст

• Вступ p. 582
• Безпека p. 583
• Збирання p. 591
• Експлуатація p. 592
• ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ p. 594
• Усунення несправностей p. 598
• Транспортування, зберігання й утилізація p. 600
• Технічні характеристики p. 601
• Додаткове приладдя p. 602
• Декларація відповідності p. 604

Опис виробу Husqvarna 530iP4, 530iPT5 – акумуляторний висоторіз із електричним двигуном. Призначення Виріб призначений для відрізання гілок і сучків. Зверніть увагу: Норми національного законодавства можуть накладати обмеження на використання цього виробу. Використовуйте виріб лише із сертифікованими виробником аксесуарами. Див. Додаткове приладдя на сторінці 602

2. Бак для оливи ланцюга

6. Гак-тримач пасової підвіски (530iPT5)

8. Фіксатор механічного пускового пристрою

9. Механічний пусковий пристрій

12. Індикатор заряджання та помилки на зарядному

13. Зарядний пристрій (додатковий аксесуар)

14. Кнопки для виймання акумуляторної батареї

15. Акумулятор (додатковий аксесуар)

16. Індикатор попередження

17. Кнопка індикатора стану акумулятора

18. Стан акумулятора

19. Кнопка ввімкнення / вимкнення

23. Кнопка комбінування

24. Посібник користувача

25. Телескопічна функція (530iPT5)

27. Чохол для транспортування

Зверніть увагу: У різних моделей акумулятор і зарядний пристрій можуть виглядати по-різному. Символи на виробі (Мал. 2) ПОПЕРЕДЖЕННЯ! Цей виріб може бути небезпечним. Необережне або неправильне використання виробу може призвести до травм або смерті оператора чи сторонніх осіб. Щоб уникнути травмування оператора чи сторонніх осіб, уважно прочитайте всі правила техніки безпеки, наведені в цьому посібнику користувача, і дотримуйтеся них. Перед початком використання виробу уважно прочитайте посібник користувача й переконайтеся, що зрозуміли всі

(Мал. 3) На ділянках, де існує ризик падіння предметів, завжди надягайте захисний шолом. Користуйтеся відповідними захисними навушниками. Користуйтеся відповідними засобами захисту очей. (Мал. 4) Використовуйте відповідні захисні

(Мал. 5) Використовуйте міцні чоботи, що не

(Мал. 6) Не підпускайте сторонніх осіб. Під час роботи в радіусі 15 м від користувача не повинно бути людей чи тварин. (Мал. 7) Індикація напрямку руху ланцюга. (Мал. 8) Захищено від бризок води. 582 783 - 009 - 16.05.2025(Мал. 9) Постійний струм. (Мал. 10) Не працюйте поблизу гарячих

(Мал. 11) Заливання оливи для ланцюга й регулювання витрати оливи. (Мал. 12) Робочий цикл різального вузла, час роботи / час холостого ходу. (Мал. 13) Виріб чи пакування не можна утилізувати разом із побутовими відходами. Виріб і пакування слід надіслати на спеціалізоване підприємство з переробки електричного та електронного обладнання. (Лише для країн Європи.) (Мал. 14) Перш ніж проводити технічне обслуговування, від’єднайте акумулятор. (Мал. 19) Цей виріб не має електричної ізоляції. Якщо виріб торкнеться високовольтної електролі- нії чи наблизиться до неї, це може призвести до смерті чи серйозної травми. Електрич- ний струм може пройти по дузі від однієї точки до другої. Чим вища напруга, тим на більшу відстань може уразити електричний струм. Електрика може також передаватись через вологі гілки та інші предмети. Відстань між машиною й високовольтними лініями електропередач і/або об’єктами, що прилягають до них, має завжди бути щонайменше 10 м. Якщо є потреба працювати в межах цієї відстані, до початку роботи необхідно звернутися до компанії з енергопостачання й упевнитися, що напругу відключено. yyyywwxxxx На табличці з паспортними даними вказано серійний номер, де yyyy – це рік виготовлення, ww – тиждень виготовлення, а xxxx – порядковий

(Мал. 15) Виріб відповідає належним вимогам директив ЄС. Зверніть увагу: Інші позначення на виробі відповідають вимогам сертифікації для певних

Позначення на акумуляторі та/або на зарядному пристрої (Мал. 20) Утилізацію виробу необхідно проводити на підприємстві з переробки відходів електрич- ного й електронного облад- нання. (Лише для країн Євро-

(Мал. 16) Захисний ізолюючий трансформатор. (Мал. 17) Зарядний пристрій слід використовувати й зберігати лише в приміщенні. (Мал. 18) Подвійна ізоляція.

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

783 - 009 - 16.05.2025 583Зверніть увагу: Використовується для

надання додаткової інформації щодо певної ситуації. Загальні вказівки з техніки безпеки під час роботи з електроінструментами ПОПЕРЕДЖЕННЯ: Прочитайте всі вказівки з техніки безпеки та інші інструкції, надані разом із цим

Недотримання наведених далі інструкцій може призвести до ураження електричним струмом, пожежі та/або тяжких травм. Збережіть усі попереджувальні знаки та інструкції для їх використання в майбутньому. Зверніть увагу: Термін «електроінструмент», що використовують у вказівках з техніки безпеки, стосується електроінструмента, який працює від електромережі (з кабелем живлення), або електроінструмента, який працює на акумуляторі (без кабелю живлення). Безпека в робочій зоні

• Забезпечуйте порядок та добре освітлення в робочій зоні. Безлад і погане освітлення можуть призвести до нещасних випадків.

• Не використовуйте електроінструменти в вибухонебезпечному середовищі, як-от за наявності горючих рідин, газів або пилу. Під час роботи електроінструментів утворюються іскри, які можуть запалити пил або пари.

• Під час використання електроінструмента тримайте на відстані дітей та інших осіб. Ви можете відволіктися та втратити контроль. Безпека під час використання електроінструментів

• Штепсельні вилки електроінструмента повинні підходити до розетки. У жодному разі не змінюйте вилку будь-яким чином. Не використовуйте вилки-перехідники разом із заземленими електроінструментами. Незмінені вилки та відповідні розетки зменшують ризик враження електричним струмом.

• Уникайте тілесного контакту із заземленими поверхнями, такими як труби, радіатори, кухонні плити та холодильники. Існує підвищений ризик враження електричними струмом, якщо ваше тіло заземлене.

• Не допускайте потрапляння дощової води або вологи на електроінструменти. Потрапляння води у виріб збільшує загрозу ураження електричним струмом.

Використовуйте кабель лише за призначенням. За жодних умов не використовуйте кабель для перенесення чи перетягування електроінструмента й не тягніть за нього, щоб вийняти вилку з розетки. Тримайте кабель подалі від джерела тепла, мастила, гострих країв або рухомих деталей. Пошкоджений чи заплутаний кабель збільшує ризик враження електричним струмом.

• Якщо Ви працюєте з електроінструментом під відкритим небом, використовуйте тільки кабелі-подовжувачі, які призначені для робіт під відкритим небом. Використання кабелю, придатного для застосування надворі, зменшує ризик ураження електричним струмом.

• Якщо не можна уникнути експлуатації електроінструмента в умовах вологості, використовуйте автоматичний запобіжний вимикач, що спрацьовує при появі струму витоку. Використання ПЗВ знижує ризик ураження електричним струмом. Особиста безпека

• Будьте уважні під час використання електроінструмента й керуйтеся здоровим глуздом. Не використовуйте електроінструмент, коли ви стомлені або перебуваєте під впливом наркотиків, алкоголю або лікарських засобів. Одна мить неуважності під час використання електроінструмента може призвести до серйозних травм.

• Використовуйте засоби індивідуального захисту. Обов’язково необхідно користуватися засобами захисту для очей. Захисне спорядження, наприклад респіратор, черевики з нековзною підошвою, каска або захисні навушники за використання у відповідних умовах зменшують ризик травмування.

• Запобігайте випадковому запуску. Переконайтеся, що вимикач перебуває у вимкненому положенні, перш ніж підключати електроінструмент до джерела живлення чи акумуляторного блока, піднімати або переносити його. Якщо під час перенесення електроінструмента ви тримаєте палець на перемикачі або підключаєте пристрій до електроживлення, коли перемикач перебуває в положенні «увімкнено», це може призвести до нещасного випадку.

• Перед вмиканням електроінструменту вийміть регулювальні інструменти або гайковий ключ. Інструмент або ключ, які знаходяться в частині електроінструмента, що обертається, можуть призвести до травм.

• Не тягніться. Завжди дотримуйтеся належних дистанції і балансування. Завдяки цьому ви зможете краще контролювати електроінструмент у несподіваних ситуаціях.

просторий широкий одяг, не надягайте на себе ювелірні вироби. Тримайте волосся й одяг подалі від рухомих частин. Просторий широкий одяг, ювелірні вироби або довге волосся можуть потрапити в рухомі деталі.

• У разі наявності обладнання з видалення й збору пилу переконайтеся в тому, що воно під’єднано та використовується правильно. Використання обладнання для збору пилу зменшує ризики, поєднані з пилом.

• Досвід роботи, набутий упродовж регулярного використання цього виробу, не є підставою для недбалої експлуатації виробу й нехтування технікою безпеки. Необережні дії можуть миттєво призвести до тяжких травм. Застосування електроінструмента та поводження з ним

• Не перевантажуйте електроінструмент. Використовуйте для своєї роботи тільки електроінструмент, який призначений для цього. З відповідним електроінструментом Ви працюватимете краще й безпечніше в зазначеному діапазоні потужності.

• Не використовуйте електроінструмент, вимикач якого зіпсований. Інструмент, який не можна ввімкнути або вимкнути перемикачем, є небезпечним і підлягає ремонту.

• Коли ви збираєтеся виконувати будь-які налаштування, замінювати приладдя або залишати електроінструмент на зберігання, спочатку витягніть штекер із розетки живлення чи змінний акумуляторний блок із електроінструмента. Такі запобіжні заходи з техніки безпеки допоможуть запобігти випадковому запуску електроінструмента.

• Зберігайте електроінструменти, якими Ви не користуєтесь, поза досяжністю дітей. Не дозволяйте особам, які не обізнані з експлуатацією пристроїв або наданими інструкціями, користуватися ними. Електроінструменти є небезпечними, якщо їх використовують недосвідчені особи.

• Виконуйте технічне обслуговування електроінструментів і приладдя. Перевіряйте електроінструмент на предмет зміщення чи вигину рухомих деталей, поломок деталей та будь-якого іншого стану, що може негативно позначитися на його роботі. Перед використанням виробу відремонтуйте пошкоджені деталі. Багато аварій трапляється через погане обслуговування електроінструментів.

• Підтримуйте різальні елементи нагостреними й чистими. Належно доглянуті різальні елементи з гострими різальними кантами менше застрягають та ними легше керувати.

• Використовуйте електроінструмент, комплектуючі, робочий інструмент тощо відповідно до цих вказівок, беручи до уваги умови праці й вид робіт. Експлуатація електроінструментів у цілях, не зазначених в інструкції, може призвести до виникнення небезпечних ситуацій.

• Рукоятки та поверхні для тримання мають бути сухими, чистими й знежиреними. Слизькі ручки та поверхні захвату зменшують надійність керування й контролю електроінструмента в непередбачуваних ситуаціях. Використання акумуляторного обладнання та догляд за ним

• Заряджати акумулятор треба виключно за допомогою зарядного пристрою, зазначеного виробником. Використання зарядного пристрою, призначеного для роботи з акумуляторами одного типу, з акумуляторами іншого типу може призвести до пожежі.

• В електроінструментах застосовуйте тільки передбачені для них акумулятори. Використання акумуляторних батарей інших типів може призвести до травмування чи пожежі.

• Якщо акумуляторний блок не використовується, слід тримати його подалі від металевих предметів, таких як скріпки, монети, ключі, цвяхи, гвинти й інші дрібні металеві предмети, які можуть з’єднати один контакт батареї з іншим. Замикання контактів акумулятора може призвести до опіків або

• У разі неправильного застосування з акумулятора може випліскуватися рідина; уникайте контакту з нею. При випадковому контакті промийте місце контакту водою. В разі потраплянні рідини в очі на додаток до їхнього інтенсивного промивання зверніться по медичну допомогу. Рідина з акумуляторної батареї може викликати подразнення та опіки.

• Не використовуйте акумуляторну батарею або електроінструмент, якщо вони пошкоджені або в їхню конструкцію внесено зміни. Пошкоджені або модифіковані акумулятори працюють нестабільно: вони можуть зайнятися, вибухнути або іншим чином травмувати

• Тримайте акумуляторну батарею та електроінструмент подалі від джерел відкритого полум’я та високих температур. Під впливом вогню або температури понад 130 °C (265 °F) може статися вибух.

• Дотримуйтесь інструкцій із заряджання і за жодних обставин не заряджайте акумуляторну батарею або електроінструмент за межами температурного діапазону, наведеного в інструкції з експлуатації. Неналежне заряджання за температури поза межами зазначеного діапазону може пошкодити акумулятор і підвищує ризик займання.

• Свій електроінструмент ремонтуйте тільки в кваліфікованих спеціалістів і лише з використанням оригінальних деталей. Це забезпечить гарантію збереження безпеки електроінструмента.

• За жодних умов не виконуйте технічне обслуговування пошкоджених акумуляторних блоків. Технічне обслуговування акумуляторних блоків мають виконувати лише спеціалісти виробника або вповноваженого постачальника

Вказівки з техніки безпеки під час поводження з телескопічним гілкорізом:

• Під час експлуатації телескопічного гілкоріза всі частини тіла мають бути на безпечній відстані від ланцюга чи полотна пилки. Перед початком роботи з гілкорізом, який встановлено на штангу, слід переконатися, що ланцюг або полотно пилки не контактує із жодним предметом. Неуважність під час роботи з телескопічним гілкорізом може призвести до травмування.

• Завжди працюйте з глікорізом, який встановлено на штангу, обома руками. Тримайте телескопічний гілкоріз обома руками, щоб не втратити контроль над інструментом.

• Щоб знизити ризик ураження електричним струмом, не використовуйте гілкоріз, який встановлено на штангу, поблизу ліній електропередачі. Контакт із лініями електропередачі або використання інструмента поряд із ними може призвести до серйозної травми або смерті від ураження електричним

• Тримайте телескопічний гілкоріз виключно за ізольовану поверхню, оскільки ланцюг або полотно пилки можуть торкнутися прихованих електричних дротів. Ланцюг або полотно пилки, що торкається кабелів під напругою, може проводити напругу до відкритих металевих деталей інструмента, що загрожує операторові ураженням електричним струмом.

• Користуйтеся захисними окулярами й засобами захисту органів слуху. Також рекомендовано надягати захисне спорядження для рук та нековзке взуття. Належне захисне спорядження зменшить ризик отримання травм.

• Під час роботи з гілкорізом, який встановлено на штангу, над головою завжди використовуйте засоби захисту для голови. Падіння обрізків може призвести до тяжкої

• Завжди працюйте з телескопічним гілкорізом, стоячи на землі в правильному положенні. Стоячи на слизькій чи нестійкій поверхні, можна втратити рівновагу або контроль над інструментом.

• Заборонено використовувати телескопічний гілкоріз, стоячи на дереві, драбині, даху чи іншій нестійкій поверхні. Використання телескопічного гілкоріза в такому положенні може призвести до втрати рівноваги й контролю, а також спричинити травмування.

• Тримайте всі силові кабелі подалі від зони різання. Під час роботи можна не помітити шнур живлення чи кабелі на дереві й випадково перерізати їх ланцюгом чи полотном пилки.

• Не використовуйте телескопічний гілкоріз за складних погодних умов, особливо коли існує ймовірність блискавки. Недотримання цієї вимоги підвищує ризик ураження блискавкою.

• Під час пиляння зігнутої гілки остання може відскочити. Коли зігнута гілка вивільняється в ході зрізання, вона може відскочити й ударити оператора та/або штовхнути телескопічний гілкоріз, вивівши його з-під контролю.

• Будьте максимально обережні під час пиляння молодих гілок дерев і кущів. Тонкі гілки можуть заблокувати ланцюг або полотно пилки, полетіти на оператора чи порушити його

• Під час транспортування вимкненого телескопічного гілкоріза будьте обережні, не натискайте на перемикач потужності та тримайте ланцюг або полотно пилки подалі від тіла. Належне поводження з телескопічним гілкорізом зменшує імовірність випадкового контакту з ланцюгом або полотном пилки.

• Під час транспортування та зберігання телескопічного гілкоріза завжди надягайте чохол на пильну шину або кожух пилки. Належне поводження з телескопічним гілкорізом зменшує імовірність випадкового контакту з рухомим ланцюгом або полотном пилки.

• Під час видалення застряглих обрізків, зберігання або обслуговування телескопічного гілкоріза необхідно перевести перемикач живлення у вимкнене положення й зняти всі акумуляторні блоки. Неочікуваний запуск інструмента під час видалення застряглих обрізків чи обслуговування може призвести до тяжких травм.

• Використовуйте пилку виключно для пиляння деревини. Заборонено використовувати телескопічний гілкоріз не за призначенням. Наприклад, не використовуйте телескопічний гілкоріз для різання пластмас, металу, кам’яної кладки або інших будівельних матеріалів, окрім дерева. Використання телескопічного гілкоріза не за призначенням може призвести до виникнення небезпечних

783 - 009 - 16.05.2025Причини виникнення віддачі й

превентивні заходи з боку оператора Віддача може статися в той час, коли вістря шини пилки торкається якогось предмета або коли деревина заклинює й затискає ланцюг у місці розрізу. Контакт кінчика пильної шини з матеріалом у деяких випадках може викликати миттєву зворотну реакцію з відскоком шини вгору та назад у бік оператора. Защемлення пильного ланцюга у верхній частині пильної шини може призвести до раптового відскоку шини назад у бік оператора. Будь-яка із цих реакцій може призвести до втрати контролю над пилкою та отримання важкої травми. Не покладайтеся виключно на запобіжні механізми, вбудовані в пилку. Задля уникнення пошкоджень і травм під час користування ланцюговою пилкою користувачеві слід вживати певних заходів. Віддача є результатом неправильного використання ланцюгової пилки й / або неправильних методів чи умов роботи. Її можна уникнути завдяки зазначеним далі належним заходам безпеки.

• Обома руками міцно тримайте ручки (пальці повинні охоплювати їх). Тіло та руки слід розташовувати таким чином, щоб опиратися силам віддачі. Якщо вжито належних заходів, оператор може контролювати силу віддачі. Не випускайте пилку з рук.

• Забороняється здійснювати пиляння на рівні вище плечей. Це допомагає уникнути небажаних контактів кінчика пильної шини та дозволяє краще контролювати пилку в непередбачених ситуаціях.

• За необхідності заміни пильної шини або ланцюга пилки слід установлювати лише деталі, зазначені виробником. Установлення неналежних пильних шин та ланцюгів може призвести до розриву ланцюга та / або до віддачі.

• Технічне обслуговування й нагострювання ланцюга слід виконувати згідно з інструкціями виробника. Зменшення висоти обмежувача глибини пиляння може призвести до підвищеної

ЗБЕРІГАЙТЕ ЦЮ ІНСТРУКЦІЮ. Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Виймайте акумулятор, щоб уникнути випадкового вмикання виробу.

• У разі неправильного або недбалого використання цей виріб може становити небезпеку. Він може спричинити серйозні травми або загибель оператора чи сторонніх осіб.

• Не використовуйте виріб у разі зміни його початкових технічних характеристик. Не замінюйте деталі виробу без дозволу виробника. Використовуйте лише сертифіковані виробником деталі. Неправильне технічне обслуговування може призвести до травм або смерті.

• Перевірте виріб перед використанням. Див. Перевірка перед запуском на сторінці 593

Графік технічного обслуговування на сторінці 594 . Не використовуйте виріб, який пошкоджений або не працює належним чином. Вживайте заходи техніки безпеки та дотримуйтеся вказівок із технічного обслуговування, наведених у цьому посібнику.

• Необхідно наглядати за дітьми, щоб вони не гралися з цим виробом. Ніколи не дозволяйте дітям або непідготовленим людям використовувати виріб і / або акумулятор чи здійснювати його технічне обслуговування. Вік користувача може регламентуватися місцевими

• Зберігайте виріб у закритому приміщенні, куди не матимуть доступу діти й особи без належної підготовки.

• Зберігайте акумулятор у недосяжному для дітей

• За жодних обставин не змінюйте конструкцію виробу без дозволу виробника. Використовуйте лише оригінальні приладдя. Застосування недозволених модифікацій чи приладдя може призвести до тяжкої чи смертельної травми користувача чи інших осіб. Зверніть увагу: Дотримуйтеся вимог державних чи місцевих норм, що стосуються поводження з пристроєм. Правила техніки безпеки під час використання виробу ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження й дотримуйтеся їх.

• Подбайте про те, щоб під час роботи в радіусі 15 м (50 футів) навколо не було людей і тварин. Коли декілька користувачів працюють в одному місці, мінімальна безпечна відстань між ними становить 15 м. В іншому разі існує небезпека отримання тяжких травм. Якщо хтось підійде, негайно вимкніть пристрій. Ніколи не повертайте виріб, не перевіривши, чи не стоїть хтось за

• Робота за несприятливих погодних умов утомлює і часто створює додаткову небезпеку. Не рекомендовано використовувати виріб у дуже погану погоду, наприклад у густий туман, під час зливи, сильного вітру чи холоду, коли існує ризик блискавки тощо, адже це створює додаткову

587• Не дозволяйте дітям використовувати виріб чи перебувати біля нього. Оскільки виріб запустити не важко, діти можуть це зробити, якщо залишити їх без нагляду. Це може означати ризик тяжкої травми. Якщо виріб знаходиться без нагляду, слід від’єднувати акумулятор.

• Переконайтеся, що люди, тварини чи будь- що інше не перешкоджатиме вам під час користування виробом і не постраждають від різальної насадки або предметів, які можуть відскочити від неї.

• Працюючи в захисних навушниках, прислухайтеся до попереджувальних сигналів і окликів. Коли виріб зупиниться, одразу зніміть захисні навушники.

• У людей, які мають погіршений кровообіг, надмірна вібрація може пошкодити нервову систему або систему кровообігу. Якщо у вас проявляються симптоми надмірного впливу вібрації, зверніться до свого лікаря. До таких симптомів належать: оніміння, утрата чутливості, пощипування, поколювання, занепад сил, зміни кольору або стану шкіри. Зазвичай ці симптоми проявляються в пальцях, руках і зап’ястках.

• Ніколи не користуйтеся різальними насадками без відповідного захисного кожуха. Використання несправного чи невідповідного кожуха може спричинити серйозні травми.

• Перш ніж виконувати будь-яке обслуговування виробу, обов’язково зупиніть його, вийміть акумулятор і переконайтеся, що різальне обладнання повністю припинило обертатися. Відхилення від інструкцій щодо заточування суттєво підвищує ризик віддачі.

• Якщо виникне ситуація, коли ви не певні щодо своїх подальших дій, слід спитати поради у фахівця. Зв’яжіться з продавцем або центром обслуговування. Намагайтеся не робити того, що, на вашу думку, ви зробити не в змозі.

• Намагайтеся не робити того, що, на вашу думку, ви зробити не в змозі.

• У жодному разі не користуйтеся виробом, якщо ви втомлені, перебуваєте під впливом алкоголю, наркотиків, лікарських засобів чи будь-яких інших речовин, що можуть вплинути на ваш зір, зосередженість, свідомість чи координацію рухів.

• Коли вістря шини торкається якогось закріпленого предмету, виріб може сильно відкинути вбік. Це явище називається віддачею. Віддача може бути достатньо сильною, щоб спричинити розвертання виробу й/або оператора в будь-який бік. У цьому випадку не виключена втрата контролю над виробом. Уникайте різання вістрям шини пилки.

• Не користуйтеся виробом, якщо в разі нещасного випадку у вас не буде можливості покликати на

• Зберігайте рівновагу й стійке положення. Переконайтеся в тому, що ви можете безпечно стояти й рухатися. Перевірте, чи немає навколо можливих перешкод (коріння, каміння, гілок, ровів тощо) на випадок, якщо треба буде різко переміститися. Будьте дуже уважні, працюючи на

• Завжди перевіряйте робочу зону. Приберіть усе сміття на кшталт каміння, розбитого скла, цвяхів, сталевих дротів, мотузок тощо, які можуть відскочити чи намотатися на різальну насадку.

• Будьте особливо обережні під час зрізання нахилених дерев. Нахилене дерево може раптово повернутися до свого нормального положення, перед тим або після того, як його зріжуть. Якщо ви займете неправильне положення чи зробите розпил у неправильному місці, дерево може зачепити вас або виріб, що призведе до втрати керування над ним. Обидві ситуації можуть привести до серйозного травмування.

• Використовуйте пасову підвіску для підтримки ваги виробу й полегшення його утримування.

• Завжди тримайте інструмент обома руками. (Мал. 21)

• Перш ніж перейти в інше місце, вимкніть виріб. Перш ніж переносити виріб чи транспортувати його на будь-яку відстань, надягайте на нього захисний чохол.

• Класти працюючий виріб на землю можна лише за умови, що його добре видно.

• Якщо виріб буде використовуватися за температури нижче –10 °C, перед цим його й акумулятор необхідно зберігати в опалюваному приміщенні протягом щонайменше 24 годин.

• Ніколи не стійте під гілкою, що обрізується. Це може призвести до тяжкої чи навіть смертельної

• Дотримуйтеся правил безпеки для роботи поблизу повітряних ліній електропередачі.

• Цей виріб не має електричної ізоляції. Якщо виріб торкнеться високовольтної електролінії чи наблизиться до неї, це може призвести до смерті чи серйозної травми. Електричний струм може пройти по дузі від однієї точки до другої. Чим вища напруга, тим на більшу відстань може уразити електричний струм. Електрика може також передаватись через вологі гілки та інші предмети. Відстань між виробом і високовольтними лініями електропередачі та/або об’єктами, що торкаються них, має завжди бути щонайменше 10 м (33 фути). Якщо є потреба працювати в межах цієї відстані, до початку роботи необхідно звернутися до компанії з енергопостачання й упевнитися, що напругу відключено.

• Дефектна різальна насадка може збільшувати ризик нещасних випадків. Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження. 588 783 - 009 - 16.05.2025• Під час роботи з виробом завжди використовуйте сертифіковані засоби індивідуального захисту. Засоби індивідуального захисту не можуть повністю усунути небезпеку травмування, але в разі нещасного випадку знизять ступінь тяжкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

• Надягайте захисний шолом у місцях, де є небезпека падіння предметів.

• Тривала робота в умовах сильного шуму може призвести до порушень слуху. Загалом акумуляторні вироби відносно тихі, однак поєднання рівня шуму та тривалого використання може призвести до погіршення слуху. У разі тривалого використання виробу компанія Husqvarna рекомендує операторам використовувати захисні навушники. Оператори, які використовують виріб довго та постійно, повинні регулярно перевіряти свій слух. ПОПЕРЕДЖЕННЯ: Захисні навушники обмежують здатність чути звуки й попереджувальні сигнали.

• Користуйтеся відповідними засобами захисту очей. У разі використання захисної маски необхідно додатково вдягати схвалені захисні окуляри. Схвалені захисні окуляри повинні відповідати стандарту ANSI Z87.1 у США чи EN 166 у країнах ЄС.

• Для захисту обличчя використовуйте маску. Для захисту очей маски недостатньо. (Мал. 22)

• За потреби використовуйте рукавиці, наприклад якщо необхідно приєднати, оглянути або почистити різальне обладнання.

• Використовуйте міцні черевики або чоботи з нековзкою підошвою.

• Використовуйте одяг, виготовлений із міцної тканини. Завжди використовуйте довгі штани з міцної тканини й сорочку з довгими рукавами. Уникайте надто просторого одягу, який може зачепитися за сучки або гілки. Не надягайте на час роботи прикраси, короткі штани, сандалії, а також не ходіть босоніж. Заколюйте волосся вище рівня плечей. (Мал. 23)

• Тримайте під рукою аптечку. (Мал. 24) Запобіжне обладнання на виробі ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із запобіжними пристроями, які пошкоджені або не працюють належним чином.

• Регулярно перевіряйте захисні пристрої. Дивіться

Графік технічного обслуговування на сторінці 594

• Якщо запобіжні пристрої пошкоджені або не працюють належним чином, зверніться до дилера з обслуговування Husqvarna. Перевірка клавішної панелі

1. Натисніть кнопку ввімкнення / вимкнення (A).

(Мал. 25) a) Коли світлодіодний індикатор (В) горить, це означає, що виріб увімкнено. b) Коли світлодіодний індикатор (В) не горить, це означає, що виріб вимкнено.

2. Якщо горить індикатор попередження (С), Див.

Кнопкова панель на сторінці 598

Перевірка фіксатора механічного пускового

Фіксатор механічного пускового пристрою призначений для запобігання випадковому вмиканню. Коли ви пересуваєте фіксатор механічного пускового пристрою вперед (A), а потім притискаєте його до рукоятки (B), механічний пусковий пристрій (C) звільняється. Коли ви випускаєте з рук рукоятку, то і фіксатор, і механічний пусковий пристрій повертаються до вихідного положення. Повернення здійснюється за допомогою трьох незалежних пружин. (Мал. 26)

1. Переконайтесь, що механічний пусковий пристрій

заблокований, коли фіксатор перебуває у вихідному положенні. (Мал. 27)

2. Пересуньте фіксатор механічного пускового

пристрою вперед (А) і вниз. Утримуйте фіксатор механічного пускового пристрою біля рукоятки (В) і переконайтеся, що він повертається в початкове положення, коли ви його відпускаєте. (Мал. 28)

3. Переконайтеся в тому, що механічний пусковий

пристрій і фіксатор рухаються вільно, а зворотні пружини працюють правильно. (Мал. 29)

4. Натисніть кнопку ввімкнення / вимкнення, див.

Запуск виробу на сторінці 593

5. Повністю натисніть на механічний пусковий

пристрій, щоб досягти максимальної частоти

6. Відпустіть механічний пусковий пристрій і

переконайтеся, що різальна насадка зупинилася й не рухається. Захисний кожух ріжучої насадки Кожух ріжучої насадки захищає від викидання предметів у напрямку оператора.

783 - 009 - 16.05.2025

589Перевіряйте кожух ріжучої насадки на предмет пошкоджень та в разі необхідності замінюйте його. Використовуйте лише сертифіковані кожухи для ріжучих насадок. Правила техніки безпеки під час роботи з різальним обладнанням ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте лише схвалені комбінації шини та ланцюга й обладнання для заточування. Інструкції див. у розділі Додаткове приладдя на сторінці 602

• Під час роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати

• Різці необхідно завжди тримати добре нагостреними. Дотримуйтеся вказівок і використовуйте напилок рекомендованого розміру. Пошкоджений або неправильно нагострений ланцюг пилки підвищує небезпеку виникнення нещасних випадків. (Мал. 30)

• Стежте за тим, щоб обмежувач глибини різання було налаштовано правильно. Дотримуйтеся вказівок і використовуйте рекомендоване значення глибини різання. Надто велике значення глибини різання збільшує небезпеку

• Переконайтеся, що ланцюг пилки правильно натягнутий. Якщо ланцюг пилки недостатньо натягнутий на пильну шину, він може впасти. Неправильний натяг ланцюга пилки призводить до збільшення зносу пильної шини, ланцюга пилки та приводної зірочки. Див. Натягування ланцюга пилки на сторінці 597

• Необхідно регулярно проводити технічне обслуговування різального обладнання й змащувати його належним чином. У разі неправильного змащування ланцюга пилки підвищується ризик зносу пильної шини, ланцюга пилки та приводної зірочки. (Мал. 33) Заходи безпеки під час роботи з акумуляторами ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Використовуйте лише акумулятори, схвалені Husqvarna. Див. Схвалені акумулятори на сторінці

. Акумулятори програмно закодовані.

• Для живлення виробів Husqvarna необхідно використовувати лише акумулятори, схвалені Husqvarna. Щоб уникнути травмування, заборонено використовувати акумулятор як джерело живлення для інших приладів.

• Небезпека враження електричним струмом. Заборонено під’єднувати клеми акумулятора до ключів, монет, гвинтів або інших металевих предметів. Це може призвести до короткого замикання в акумуляторі.

• Не використовуйте одноразові акумулятори.

• Заборонено вставляти предмети у вентиляційні отвори акумулятора.

• Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла й відкритого вогню. Акумулятор може призвести до опіків та/або хімічних опіків.

• Бережіть акумулятор від дощу та вологи.

• Захищайте акумулятор від впливу мікрохвиль чи високого тиску.

• Заборонено розбирати чи ламати акумулятор.

• У разі витікання рідини з акумулятора стежте, щоб вона не потрапила на тіло чи в очі. Якщо рідина потрапила на шкіру, промийте уражену ділянку великою кількістю води з милом та зверніться по медичну допомогу. Якщо рідина потрапила в очі, не слід їх терти; натомість промивайте їх водою протягом щонайменше 15 хвилин та зверніться по медичну допомогу.

• Акумулятор можна використовувати за температури від –10 °C до 40 °C.

• Заборонено мити батарею чи заряджальний пристрій водою. Див. Чищення виробу, акумулятора й зарядного пристрою на сторінці

• Не використовуйте виріб, який пошкоджений або не працює належним чином.

• Зберігайте акумулятори подалі від металевих предметів на кшталт цвяхів, гвинтів чи ювелірних

• Тримайте акумулятор подалі від дітей. Заходи безпеки під час роботи із зарядним пристроєм ПОПЕРЕДЖЕННЯ:

розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Через недотримання правил техніки безпеки може виникнути ризик ураження електричним струмом або короткого замикання.

• Заборонено використовувати будь-які інші зарядні пристрої, окрім того, що йде в комплекті до виробу. Схвалені акумулятори Husqvarna

783 - 009 - 16.05.2025слід заряджати лише за допомогою схвалених

зарядних пристроїв Husqvarna. Інструкції дивіться

Сертифіковані зарядні пристрої на сторінці 602

• Заборонено розбирати зарядний пристрій.

• Не використовуйте зарядний пристрій, який пошкоджений або не працює належним чином.

• Заборонено підіймати зарядний пристрій, тримаючи його за шнур живлення. Щоб від’єднати зарядний пристрій від настінної розетки, витягніть штепсельну вилку. У жодному разі не тягніть за шнур живлення.

• Пильнуйте, щоб усі кабелі та подовжувальні шнури були якомога далі від води, оливи й гострих кутів. Переконайтеся в тому, що кабель не здавлено сторонніми предметами, наприклад дверима, огорожею або аналогічними предметами.

• Заборонено використовувати зарядний пристрій поблизу легкозаймистих або корозійних матеріалів. Переконайтеся в тому, що зарядний пристрій нічим не накритий. При появі диму чи вогню витягніть штепсель зарядного пристрою з

• Заряджати акумулятор слід тільки в добре провітрюваних приміщеннях та подалі від сонячного світла. Не заряджайте акумулятор надворі. Не заряджайте акумулятор у вологому середовищі.

• Використовуйте зарядний пристрій лише в приміщеннях із температурою від 5 °C (41 °F) до 40 °C (104 °F). Використовуйте зарядний пристрій лише в сухому приміщенні з належною вентиляцією, в якому немає пилу.

• Забороняється вставляти предмети у вентиляційні отвори зарядного пристрою.

• Заборонено з’єднувати контакти зарядного пристрою металевими предметами, оскільки це може призвести до короткого замикання.

• Використовуйте справні розетки відповідного типу. Переконайтеся в тому, що шнур зарядного пристрою не пошкоджено. Якщо використовуються подовжувачі, переконайтеся в тому, що вони не пошкоджені. Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Перш ніж розпочати технічне обслуговування виробу, уважно прочитайте наведені нижче попередження.

• Перед технічним обслуговуванням, іншими перевірками чи монтажем виробу необхідно виймати акумулятор.

• Оператор має виконувати лише ті види технічного обслуговування, що описані в цьому посібнику користувача. У разі необхідності виконання складніших робіт із технічного обслуговування слід звернутися до сервісного дилера.

• Заборонено мити батарею чи зарядний пристрій водою. Використання сильнодіючих миючих засобів може призвести до пошкодження

• Відсутність технічного обслуговування зменшує термін служби виробу й підвищує вірогідність виникнення нещасних випадків.

• Для виконання робіт з обслуговування й ремонту, особливо в разі роботи із захисними пристроями виробу, необхідна спеціальна підготовка. Якщо після технічного обслуговування виріб не пройде частину перевірок, наведених у цьому посібнику користувача, зверніться до свого сервісного дилера. Ми гарантуємо можливість професійного ремонту й обслуговування вашого виробу.

• Використовуйте лише оригінальні запасні

ПОПЕРЕДЖЕННЯ: Перед збиранням виробу уважно прочитайте розділ про правила техніки безпеки. Збирання пильної шини й ланцюга

1. Відкрутіть гайку шини, яка утримує кришку

2. Встановіть шину пили на болти шини. Встановіть

шину в заднє положення. Встановіть ланцюг на приводну зірочку й у канавку на шині пилки. Починайте з верхньої сторони пильної шини.

3. Переконайтеся, що краї різців на верхньому

краї пильної шини спрямовані вперед, як вказує символ на виробі (C).

4. Вирівняйте отвір у пильній шині відносно

гайки натягування ланцюга й установіть кришку зчеплення. Переконайтеся, що приводні ланки відповідним чином установлені на приводній зірочці ланцюга (В). Переконайтеся, що ланцюг пилки перебуває в канавці на шині. Якомога сильніше затягніть гайки шини рукою. (Мал. 34)

5. Застосуйте натяг до ланцюга, див.

Натягування ланцюга пилки на сторінці 597

783 - 009 - 16.05.2025 591Регулювання кута головки пилки

ПОПЕРЕДЖЕННЯ: Перш ніж продовжувати, вимкніть виріб і вийміть акумулятор. Використовуйте захисні

1. Відпустіть гвинти на головці пилки (A).

2. Поверніть головку пилки (B) на 90°.

3. Затягніть гвинти (А). (Мал. 35)

Установлення гака для гілок

• Закріпіть гак для гілок за допомогою двох гвинтів. (Мал. 36) Монтаж захисного кожуха

1. Закріпіть захисний кожух за допомогою шести

гвинтів. (Мал. 37) Змінення довжини вала

1. Відгвинтіть кнопку. (Мал. 38)

2. Витягніть вал на потрібну довжину.

3. Затягніть фіксуючу головку. (Мал. 39)

Регулювання пасової підвіски

1. Надягніть пасову підвіску.

2. Прикріпіть підвіску до гака-тримача пасової

3. Відрегулюйте довжину пасової підвіски таким

чином, щоб гак-тримач був на рівні стегна. (Мал. 21) Підключення зарядного пристрою

1. Під’єднайте заряджальний пристрій до джерела

електроживлення, напруга й частота якого відповідають значенням на паспортній табличці.

2. Під’єднуйте штепсель лише до належним

чином заземленої розетки. Світлодіод зарядного пристрою блимне один раз зеленим кольором. Зверніть увагу: Акумулятор не заряджатиметься, якщо його температура буде менше 0 °C або більше 50 °C. Якщо температура перевищує 50 °C, зарядний пристрій охолоджує акумулятор перед заряджанням. Під’єднання акумулятора до

ПОПЕРЕДЖЕННЯ: Використовуйте лише оригінальні акумулятори Husqvarna.

1. Переконайтеся, що акумулятор повністю

2. Вставте акумулятор у тримач акумулятора

виробу. Акумулятор зафіксується на місці, коли ви почуєте клацання. (Мал. 40) УВАГА: Якщо акумулятор не вставляється в тримач легко, ви встановлюєте його неправильно. Це може призвести до пошкодження

3. Переконайтеся, що акумулятор установлено

Заливання мастила для ланцюга Заливайте мастило для ланцюга через кожну годину використання або в разі розрядження акумулятора.

1. Відкрийте кришку масляного бака ланцюга зверху

головки пилки. (Мал. 41)

2. Залийте мастило для ланцюга пилки Husqvarna.

3. Установіть кришку бака мастила для ланцюга.

ПОПЕРЕДЖЕННЯ: Перед використанням виробу уважно прочитайте розділ про правила техніки

Husqvarna Connect Husqvarna Connect є безкоштовною програмою для мобільного пристрою. У програмі Husqvarna Connect доступна низка розширених функції для користування Husqvarna.

• розширена інформація про виріб;

• відомості про деталі й обслуговування виробу, а також довідкова інформація. Щоб почати користуватися Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій

2. Зареєструйтеся в програмі Husqvarna Connect.

3. Виконайте вказівки з підключення та реєстрації

виробу, наведені в програмі Husqvarna Connect. 592 783 - 009 - 16.05.2025Зверніть увагу: У деяких країнах програма Husqvarna Connect може бути недоступною для завантаження. По додаткову інформацію звертайтеся до свого сервісного

Заряджання акумулятора Зверніть увагу: Перед першим використанням акумулятор необхідно зарядити. Новий акумулятор заряджений лише на 30 %.

1. Переконайтеся, що акумулятор сухий.

2. Уставте акумулятор у заряджальний пристрій.

(Мал. 42) Зверніть увагу: Акумулятор і зарядний пристрій мати різний вигляд залежно від моделі, однак застосовується однакова процедура.

3. Переконайтеся, що на зарядному пристрої

ввімкнувся зелений індикатор заряджання. Це буде означати, що акумулятор під’єднаний до зарядного пристрою правильно.

4. Якщо загоряються всі світлодіодні індикатори, це

означає, що акумулятор повністю заряджений. (Мал. 43)

5. Щоб від’єднати зарядний пристрій від настінної

розетки, витягніть штепсельну вилку. Не тягніть

6. Вийміть акумулятор із зарядного пристрою.

Зверніть увагу: Детальнішу інформацію можна знайти в посібниках для акумулятора й зарядного пристрою. Перевірка перед запуском

1. Перевірте робочу зону. Видаліть будь-які

предмети, які можуть бути відкинутими.

2. Перевірте ланцюг пилки. Ніколи не

використовуйте затуплене, вищерблене чи пошкоджене обладнання.

3. Переконайтеся в тому, що виріб у справному

4. Переконайтеся в тому, що гайки й гвинти

затягнуто належним чином.

5. Переконайтеся в тому, що ланцюг добре

змащується (див. Змащування різального обладнання на сторінці 597

6. Переконайтеся в тому, що ланцюг пилки завжди

зупиняється, коли двигун працює на холостому

7. Використовуйте виріб тільки за його

8. Переконайтеся в тому, що ручка й захисний кожух

у справному стані. Заборонено використовувати інструмент, якщо в ньому бракує деталей або його було змінено й він не відповідає специфікації. Запуск виробу

1. Натисніть кнопку ввімкнення / вимкнення та

утримуйте її, доки не ввімкнеться зелений світлодіодний індикатор. (Мал. 44)

2. Керуйте швидкістю за допомогою механічного

пускового пристрою. Використання функції SavE Цей виріб оснащений функцією енергозбереження – SavE. Функція SavE зменшує швидкість ланцюга та збільшує час експлуатації виробу від акумулятора. Зверніть увагу: Функція SavE не знижує потужність різання виробу.

1. Натисніть кнопку SavE на кнопковій панелі.

2. Переконайтеся в тому, що зелений світлодіодний

індикатор увімкнувся.

3. Для вимкнення функції натисніть кнопку SavE ще

раз. Зелений світлодіодний індикатор вимкнеться. (Мал. 45) Зупинення виробу

1. Відпустіть механічний пусковий пристрій або його

2. Натискайте кнопку ввімкнення / вимкнення, доки

зелений світлодіодний індикатор не вимкнеться.

3. Натисніть кнопки виймання на акумуляторі й

витягніть його. (Мал. 46) Використання виробу ПОПЕРЕДЖЕННЯ:

під гілкою, яку ви зрізуєте. Це може спричинити смерть або травми.

• Будьте обережні під час роботи поруч із повітряними лініями електропередач. Гілки, що падають, можуть спричинити коротке замкнення.

• Якщо можливо, стійте так, щоб можна було зробити розріз на гілці під правильним кутом. (Мал. 47)

• Ріжте великі гілки на частини. Зауважте, що падаючі гілки може бути відкинуто в напрямку користувача, після того як вони впадуть на землю. (Мал. 48)

• Ніколи не обрізайте гілки біля стовбура, оскільки це може сповільнити відновлення дерева й спричинити грибкове захворювання. (Мал. 49)

783 - 009 - 16.05.2025

593• Використовуйте фіксатор на основі різальної головки, щоб забезпечити підтримку під час різання. Це допоможе запобігти зіскакуванню шини пилки з гілки. (Мал. 50)

• Зробіть початковий надріз знизу гілки перш, ніж повністю обрізати її. Це дасть змогу запобігти обриванню кори, здатному призвести до сповільнення відновлення дерева й завдати дереву постійної шкоди. Надріз не повинен бути глибшим, ніж 1/3 товщини гілки. Ланцюг повинен рухатися, коли ви витягуєте шину пилки з гілки, це запобігає її защемленню. (Мал. 51)

• Переконайтеся в тому, що ви перебуваєте в стійкому положенні та що вам не заважатимуть гілки, каміння й дерева. ПОПЕРЕДЖЕННЯ: Не активуйте механічний пусковий пристрій, якщо ви не повністю бачите шину пилки. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед початком технічного обслуговування уважно прочитайте розділ про правила техніки безпеки. ПОПЕРЕДЖЕННЯ: Перед початком технічного обслуговування виробу виймайте акумулятор. Графік технічного обслуговування ПОПЕРЕДЖЕННЯ: Перед технічним обслуговуванням необхідно виймати акумулятор. Нижче наведено перелік заходів технічного обслуговування, які слід виконувати. Крім технічного обслуговування, зазначеного в графіку технічного обслуговування, регулярно звертайтеся до дилера з обслуговування Husqvarna для обслуговування виробу. Із запитаннями щодо інтервалів технічного обслуговування звертайтеся до дилера з обслуговування Husqvarna. Для отримання детальної інформації див. завдання в розділі «Технічне обслуговування». Технічне обслуговування Щодня Щотижня Щомісяця Очистьте зовнішні деталі виробу сухою ганчіркою. Не використовуйте воду.

Упевніться, що кнопка ввімкнення / вим- кнення працює правильно та не пошкод-

Переконайтеся в тому, що механічний пу- сковий пристрій і його фіксатор працюють правильно з точки зору безпеки.

Переконайтеся, що всі елементи керуван- ня працюють і не пошкоджені.

Тримайте ручки чистими й сухими. Пере- конайтеся, що на рукоятках немає масти- ла чи змазки.

Переконайтеся, що кришка ланцюга пилки не пошкоджена. Замініть кришку ланцюга пилки, якщо вона пошкоджена.

Переконайтеся в тому, що всі гвинти й гайки затягнуті.

594 783 - 009 - 16.05.2025Технічне обслуговування Щодня Щотижня Щомісяця Прочистьте кришку масляного бака X Переконайтеся, що кнопки фіксатора на акумуляторі в справному стані та надійно утримують акумулятор виробу.

Перевірте, щоб зарядний пристрій не був пошкоджений і правильно функціонував.

Перевірте акумулятор на відсутність пош-

Переконайтеся, що акумулятор зарядже-

Переконайтеся, що зарядний пристрій не пошкоджений.

Перевірте всі кабелі та з’єднання. Переко- найтеся, що пошкодження й бруд відсутні.

Очистьте кришку ланцюга пилки. X Перевірте з’єднання між акумулятором і виробом. Перевірте з’єднання між акуму- лятором і зарядним пристроєм.

Переконайтеся, що головку пилки не пош- коджено. Замініть головку пилки, якщо во- на пошкоджена. Технічне обслуговування головки пилки має виконувати вповно- важений дилер Husqvarna. Перевірте рівень зношення приводної зі- рочки ланцюга. Замінюйте приводну зірочку ланцюга приблизно через 100 годин роботи або частіше, якщо необхідно. Перевірка акумулятора й зарядного пристрою

1. Перевірте акумулятор на наявність пошкоджень

2. Перевірте зарядний пристрій на наявність

пошкоджень на кшталт тріщин.

3. Перевірте з’єднувальний шнур зарядного

пристрою на предмет пошкоджень і тріщин. Технічне обслуговування насадки Перевірка ланцюга пилки Щоденно перевіряйте ланцюг пилки.

1. Перевірте заклепки й ланки на наявність тріщин.

2. Перевірте ланцюг на жорсткість.

3. Щоб перевірити заклепки й ланки на наявність

зношення, порівняйте ланцюг вашої пилки з

4. Замініть ланцюг пилки в разі незадовільних

результатів будь-якої з вищенаведених перевірок.

5. Коли довжина різців зменшиться до 4 мм

(0,16 дюйма), замініть зношений ланцюг пилки. (Мал. 53) Перевірка приводної зірочки ланцюга

1. Регулярно перевіряйте ступінь зношення

приводної зірочки ланцюга. (Мал. 54)

2. Замініть приводну зірочку ланцюга, якщо вона

зношена й ходить зі сторони в сторону по привідній осі. Перевірка шини

1. Переконайтеся, що канал подачі мастила не

заблокований. Очистьте його, якщо необхідно. (Мал. 55)

2. Перевірте, чи є на краях шини задирки. Видаліть

задирки напилком. (Мал. 56)

3. Очистьте паз у пильній шині. (Мал. 57)

4. Перевірте канавку на шині на наявність

зношення. За необхідності замініть пильну шину. (Мал. 58)

5. Упевніться, що кінчик різальної шини не занадто

твердий чи зношений. (Мал. 59)

6. Переконайтеся, що ведена зірочка шини вільно

обертається, і що отвір для змащування на ній не забитий. Очистьте та змастіть за необхідності. (Мал. 60)

783 - 009 - 16.05.2025 5957. Щодня повертайте пильну шину, щоб подовжити

термін її служби. (Мал. 61) Нагострювання ланцюга пилки Інформація щодо пильної шини й ланцюга пилки ПОПЕРЕДЖЕННЯ: Під час роботи з ланцюгом пилки або його обслуговування використовуйте захисні рукавиці. Нерухомий ланцюг пилки також може завдати травми. Необхідно заміняти зношені чи пошкоджені шину та ланцюг комбінаціями шини й ланцюга, рекомендованими компанією Husqvarna. Це необхідно, щоб підтримувати роботу функцій безпеки виробу. Список рекомендованих комбінацій пильних шин і ланцюгів для заміни див. тут:

приладдя на сторінці 602

• Довжина пильної шини, дюйми/см. Інформацію про довжину пильної шини зазвичай можна знайти на задньому кінці пильної шини. (Мал. 62)

• Кількість зубців на веденій зірочці шини (Т). (Мал. 63)

• Крок ланцюга, дюймів. Проміжки між приводними ланками ланцюга повинні збігатися з проміжками між зубцями на веденій зірочці шини й приводній

• Кількість передавальних ланок. Кількість приводних ланок визначається відповідно до типу пильної шини. (Мал. 65)

• Ширина паза шини, дюймів / мм. Ширина паза шини має бути такою ж, як і ширина приводних

• Отвір для мастила для ланцюга та отвір для натягу ланцюга. Шину має бути вирівняно відносно виробу. (Мал. 67)

• Ширина приводних ланок, мм / дюймів. (Мал. 68) Загальна інформація щодо нагострювання різців Забороняється використовувати виріб із тупим ланцюгом. Якщо ланцюг затуплений, потрібно застосовувати більший тиск, щоб протиснути шину пилки через деревину. Якщо ланцюг дуже затуплений, у результаті пиляння буде з’являтися тирса, а не стружка. Гострий ланцюг врізається в деревину, створюючи довгу й товсту стружку. Різальний зубець (A) й обмежувач глибини (B) разом створюють різальну частину ланцюга – різець. Різниця висоти цих двох деталей є глибиною різання. (Мал. 69) Під час заточування різального зубця враховуйте

• Кут заточування. (Мал. 70)

• Кут різання. (Мал. 71)

• Положення напилка. (Мал. 72)

• Діаметр круглого напилка. (Мал. 73) Без відповідного інструменту буде важко правильно нагострити ланцюг. Використовуйте рекомендований розмір напилка. Це допоможе підтримувати максимальну продуктивність різання й мінімальну небезпеку віддачі. ПОПЕРЕДЖЕННЯ: Якщо не виконувати інструкції з правильного загострювання, небезпека віддачі значно підвищується. Зверніть увагу: Інформацію щодо загострювання ланцюга див. у Нагострювання різальних зубців на сторінці 596

Нагострювання різальних зубців

1. Для нагострювання різальних зубців

використовуйте круглий напилок і шаблон для напилка. (Мал. 74) Зверніть увагу: Інформацію щодо рекомендованих компанією напилків та їх розмірів

Додаткове приладдя на сторінці 602

2. Переконайтеся, що ланцюг пилки правильно

натягнутий. Неправильно натягнутий ланцюг ходить зі сторони в сторону. Це робить процес загострювання важчим. Інструкції див. у розділі Натягування ланцюга пилки на сторінці 597

3. Переміщуйте напилок від внутрішньої сторони

різця назовні. Зменшуйте тиск під час повернення напилка назад. (Мал. 76)

4. Спочатку приберіть металеву стружку з однієї

5. Переверніть виріб і приберіть стружку з іншої

783 - 009 - 16.05.20256. Після прибирання стружки переконайтеся, що всі

різці мають однакову довжину.

7. Ланцюг вважається зношеним, коли розмір його

різців зменшується до 4 мм (0,16 дюйма). Замініть ланцюг пилки. (Мал. 53) Загальна інформація щодо зміни висоти обмежувача глибини різання Значення глибини різання (C) зменшується після загострювання різців (A). Для підтримки максимальної продуктивності різання необхідно прибирати металеву стружку з обмежувача глибини різання (В), щоб отримати рекомендоване значення глибини. Інструкції щодо того, як отримати правильну висоту обмежувача глибини різання для вашої ланцюгової пилки, див. у розділі Додаткове приладдя на сторінці 602

(Мал. 77) ПОПЕРЕДЖЕННЯ: Небезпека віддачі збільшується, якщо обмежувач глибини різання встановлено надто

Регулювання висоти глибиноміра Перед налаштуванням висоти обмежувача глибини різання чи загострюванням різців див. інструкції

Нагострювання різальних зубців на сторінці 596 . Рекомендовано змінювати висоту обмежувача глибини різання після кожного третього загострювання різців. Зверніть увагу: Цю рекомендацію слід застосовувати лише в тому разі, якщо довжина різців не зменшується занадто сильно. Для правильного налаштування глибини різання й різців рекомендується використовувати наш пристрій для вимірювання висоти обмежувача глибини

1. Для налаштування обмежувача глибини різання

використовуйте плоский напилок і пристрій для вимірювання висоти обмежувача глибини різання. Для правильного налаштування обмежувача глибини різання й різців використовуйте лише рекомендований пристрій для вимірювання висоти обмежувача глибини різання.

2. Установіть пристрій для вимірювання висоти

обмежувача глибини різання на ланцюг пилки. Зверніть увагу: Детальнішу інформацію щодо експлуатації ви знайдете в інструкції до пристрою вимірювання висоти обмежувача глибини різання.

3. За допомогою плаского напилка видаліть частину

обмежувача глибини різання, що виступає над пристроєм для вимірювання висоти обмежувача глибини. (Мал. 79) Зверніть увагу: Висота обмежувача глибини різання є правильною, якщо не відчувається спротиву під час проведення напилка по пристрою для вимірювання висоти обмежувач глибини. Натягування ланцюга пилки ПОПЕРЕДЖЕННЯ: Ланцюг пилки з неправильним натягом може зіскочити із шини й призвести до серйозної травми чи

Ланцюг пилки стає довшим під час його використання. Регулярно налаштовуйте ланцюг

1. Послабте гайку шини, яка фіксує кришку

зчеплення й ланцюгове гальмо. Використовуйте гайковий ключ. (Мал. 80)

2. Затягніть гайки шини рукою якомога сильніше.

3. Підніміть передню частину шини й поверніть

гвинт натягування ланцюга. Використовуйте гайковий ключ. (Мал. 81)

4. Натяг ланцюга пилки має бути таким, щоб він

щільно прилягав до пильної шини та міг легко

5. Затягуйте гайки шини за допомогою гайкового

воротка, одночасно піднімаючи передню частину пильної шини. (Мал. 82)

6. Переконайтеся, що ви можете вільно протягнути

ланцюг пилки вручну й що він не провисає під шиною. (Мал. 83) Змащування різального обладнання ПОПЕРЕДЖЕННЯ:

змащування різального обладнання може призвести до зіскакування ланцюга, що може спричинити тяжкі травми й навіть

ПОПЕРЕДЖЕННЯ: Не використовуйте відпрацьоване мастило! Відпрацьоване мастило є небезпечним для людей, виробу й навколишнього середовища. Олива для ланцюга ПОПЕРЕДЖЕННЯ:

змащування різального обладнання може призвести до розриву ланцюга, що може

783 - 009 - 16.05.2025 597спричинити серйозні чи навіть смертельні

• Олива для ланцюга має добре триматися на ньому й зберігати в’язкість незалежно від температури.

• Ми розробили оптимальну оливу для ланцюга, яке до того ж розкладається мікроорганізмами, адже створене на основі рослинної олії. Рекомендується використовувати фірмову оливу, адже воно збільшує термін служби ланцюга й зменшує вплив на навколишнє середовище.

• Якщо фірмова олива не доступна, рекомендується використовувати стандартну оливу для ланцюгів.

• У місцевостях, де неможливо знайти оливу, призначену для змащування ланцюга пилки, можна використовувати звичайну трансмісійну оливу EP 90.

• Не використовуйте відпрацьовану оливу! Це небезпечно для вас, машини та навколишнього середовища. Перевірка змащування ланцюга

1. Перевіряйте змащування ланцюга після кожної

заправки. Спрямуйте носик шини на поверхню світлого кольору на відстані приблизно 20 см (8 дюймів). За хвилину роботи з відкритою на 75% дросельною заслінкою ви маєте побачити лінію мастила на світлій поверхні. (Мал. 84) Перевірка у випадку неналежного змащування

1. Перевірте, чи не забитий канал подачі мастила

в шини пилки. Прочистьте за необхідності. (Мал. 85)

2. Перевірте, чи не забитий канал подачі мастила в

корпусі редуктора. Прочистьте за необхідності.

3. Перевірте, чи повертається вільно ведена

зірочка. Якщо система змащування ланцюга не працює після проведення всіх вищеназваних перевірок, потрібно звернутися до майстерні з обслуговування. (Мал. 86) Заміна приводної зірочки ланцюга

1. Відкрутіть гайку шини (А), яка втримує кришку

2. Зніміть кришку зчеплення (В).

3. Викрутіть гвинт (C).

4. Зніміть шайбу (D).

5. Зніміть пружину диска (E)

6. Зніміть приводну зірочку ланцюга (F). (Мал. 87)

7. Установіть нову приводну зірочку ланцюга.

Чищення виробу, акумулятора й зарядного пристрою

1. Після використання протріть виріб сухою

2. Протріть сухою тканиною акумулятор і зарядний

пристрій. Тримайте напрямні рейки акумулятора в

3. Перед використанням переконайтеся, що

контакти акумулятора й зарядного пристрою

4. Прочистьте щіткою ділянку навколо кришки

5. Прочистьте щіткою внутрішню поверхню

захисного кожуха. Усунення несправностей Кнопкова панель Несправність Можливі несправності Можливе рішення Блимає зелений стартовий світло- діодний індикатор. Недостатня напруга акумулятора. Зарядіть акумулятор. Блимає червоний світлодіодний інди- катор помилки. Перевантаження. Різальна насадка заблокована. Натисніть кнопку ввімкнення / вимкнення, щоб вимкнути пристрій. Вийміть акумулятор. Очистьте різальну насадку від непотрібно- го матеріалу. Відпустіть ланцюг. Відхилення температури від норми. Дайте виробу охолонути. Одночасно натиснуто механічний пуско- вий пристрій і кнопку ввімкнення / вим-

Відпустіть механічний пусковий пристрій і натисніть кнопку ввімкнення / вимкнення. 598 783 - 009 - 16.05.2025Несправність Можливі несправності Можливе рішення Виріб не запускаєть-

Забруднені з’єднувачі акумулятора. Прочистьте з’єднувачі акумулятора стис- неним повітрям або м’якою щіткою. Вмикається черво- ний світлодіод по-

Необхідно виконати обслуговування виро-

Зверніться до свого дилера з обслугову-

Ознаки Причина Дія Блимає індикатор помилки акуму-

Акумулятор розряджений. Зарядіть акумулятор. Велике робоче навантаження в по- єднанні з дуже низькою температу- рою акумулятора. Нагрійте акумулятор. Наприклад, занесіть його в приміщення або по- працюйте на низькій швидкості, до- ки акумулятор не нагріється. Акумулятор не працює. Робочий діапазон акумулятора на межі. Вийміть акумулятор із виробу. Не- хай акумулятор трохи просто поле- жить, а потім натисніть кнопку інди- катора стану акумулятора. Світиться індикатор температури акумулятора. Акумулятор надто холодний або надто гарячий для використання. Зберігайте акумулятор за темпера- тури від –10 °C (14 °F) до 40 °C (104 °F). Коли температура аку- мулятора досягне прийнятних зна- чень, його можна буде знову вико- ристовувати. Індикатор температури акумулято-

Акумулятор майже досяг межі тем-

Зменште швидкість та/або робоче навантаження. Для забезпечення оптимальної продуктивності акуму- лятора зберігайте його за темпера- тури від +10 °C (50 °F) до +30 °C (86 °F). Коли акумулятор вставлено в за- рядний пристрій, світиться індика- тор температури акумулятора. Акумулятор є надто холодним або надто гарячим для заряджання. Дайте акумулятору охолонути або віднесіть його в приміщення, щоб підігріти. Коли температура акуму- лятора досягне прийнятних зна- чень, його можна буде знову за- ряджати. Використовуйте зарядний пристрій лише за температури від 5 °C (41 °F) до 40 °C (104 °F). Не залишайте зарядний пристрій на сонці. Якщо усунути проблему не вдасться, зверніться до дилера. Вмикається індикатор помилки аку-

Критична помилка акумулятора. Зверніться до дилера.

Процедура усунення несправностей може відрізнятися для інших моделей акумуляторів. Інформацію щодо використання акумулятора див. у посібнику користувача до нього. Використовуйте лише акумуля- тори, схвалені Husqvarna.

783 - 009 - 16.05.2025 599Зарядний пристрій

Можливі виправлення Індикатор заряджання світить- ся жовтим на зарядному при-

Блимає індикатор помилки аку- мулятора або світиться індика- тор температури акумулятора. Акумулятор є надто холодним або надто гарячим для викори- стання чи заряджан-

Якщо акумулятор перегрівся, під’єднайте його до за- рядного пристрою. Вбудований вентилятор зарядно- го пристрою знижує температуру акумулятора. Коли акумулятор досягне рекомендованої температури, за- ряджання почнеться автоматично. Якщо акумулятор занадто холодний, перемістіть його в приміщення. Коли акумулятор досягне рекомендо- ваної температури, можна продовжити заряджання. Під час експлуатації дотримуйтеся температурного діапазону, див. посібник користувача зарядного при- строю. Не залишайте зарядний пристрій на сонці. Як- що усунути проблему не вдасться, зверніться до ди-

Індикатор заряджання світить- ся жовтим на зарядному при- строї. Індикатор помилки аку- мулятора світиться на акумуля-

Критична помилка акумулятора. Зверніться до дилера. Індикатор заряджання світить- ся червоним на зарядному при-

Критична помил- ка зарядного при-

Зверніться до дилера. Транспортування, зберігання й утилізація Транспортування та зберігання Зверніть увагу: Зміна температурних умов може призвести до збільшення тиску в масляному баку й стати причиною витоку. Дотримуйтеся інструкції щодо зберігання.

• Очистіть виріб і спорожніть масляний бак перед тим, як залишити виріб на зберігання.

• Встановіть виріб у горизонтальне положення або підвісьте його таким чином, щоб пильна шина під час зберігання була спрямована

• Під час зберігання виробу пильна шина не повинна бути спрямована вгору.

• На літій-іонні акумулятори поширюються правила щодо небезпечного вантажу.

• У разі перевезення пасажирським або вантажним транспортом дотримуйтеся спеціальних вимог щодо упаковки й маркування (це правило також стосується третіх осіб і експедиторів).

• Перш ніж відправляти виріб, проконсультуйтеся з особою, що пройшла спеціальну підготовку щодо поводження з небезпечними матеріалами. Дотримуйтеся всіх застосовних національних норм і правил.

• Перед пакуванням акумулятора ізолюйте відкриті контакти. Зафіксуйте акумулятор в упаковці, щоб він не рухався.

• Готуючись до зберігання чи транспортування інструмента, завжди слід виймати акумулятор.

• Зберігайте акумулятор і зарядний пристрій у сухих приміщеннях, захищених від вологи й низьких температур.

Процедура усунення несправностей може відрізнятися для інших моделей зарядних пристроїв. Інфор- мацію щодо використання зарядного пристрою дивіться в посібнику користувача до нього. Використо- вуйте лише зарядні пристрої, схвалені Husqvarna. 600 783 - 009 - 16.05.2025• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.

• Зберігайте акумулятор за температури від 5 °C (41 °F) до 25 °C (77 °F) у захищеному від прямих сонячних променів місці.

• Зберігайте зарядний пристрій за температури від 5 °C (41 °F) до 45 °C (113 °F) у захищеному від прямих сонячних променів місці.

• Перед довготривалим зберіганням акумулятор необхідно зарядити на 30–50 %.

• Зберігайте зарядний пристрій у сухому закритому приміщенні.

• Зберігайте акумулятор і зарядний пристрій окремо. Не дозволяйте дітям й іншим особам без належної підготовки торкатися обладнання. Зберігайте обладнання в приміщеннях, які можна закрити на замок.

• Під час транспортування й зберігання використовуйте чохол для транспортування, що допоможе захистити виріб від травм і пошкоджень.

• Під час транспортування надійно закріплюйте

Цей символ означає, що цей виріб не можна утилізувати разом із побутовими відходами. Утилізуйте його через місцевий пункт збору електричного й електронного обладнання. Це сприяє правильному управлінню відходами. Зверніться до місцевих органів влади, служби збору побутових відходів, вашого дилера або роздрібного продавця для отримання інформації. Оскільки виріб може містити небезпечні речовини, його неправильна утилізація може нашкодити довкіллю і здоров’ю

Зверніть увагу: Символ нанесений на виріб чи упаковку виробу. Технічні характеристики Технічні характеристики 530iP4 530iPT5 Електродвигун Тип двигуна Двигун постійного струму (без щіток) 36 В Швидкість ланцюга, м/с (1/4) 18 18 Ємність бака для оливи, л/см

Маса без акумулятора, різальних насадок, кожуха різальної на- садки, пасової підвіски та з порожнім баком, кг 3,4 5 Рівень захисту від води IPX4

Рівень звукової потужності, виміряний, дБ(A) 98 98 Рівні звуку

Ручні акумуляторні вироби Husqvarna з маркуванням IPX4 відповідають цим вимогам на рівні їх за- твердження.

Наведені дані щодо рівня звукової потужності для інструмента мають стандартну статистичну диспер- сію (стандартне відхилення) у 2 дБ (A)

Представлені дані для рівня звукового тиску для інструмента мають типову статистичну дисперсію (стандартне відхилення) в 1 дБ (A).

783 - 009 - 16.05.2025 601530iP4 530iPT5

Еквівалентний рівень звукового тиску у вусі оператора, виміря- ний відповідно до стандарту EN 62841-1, дБ (A), мін./макс.:

Еквівалентні рівні вібрації (a hveq ) у рукоятках, виміряні відповідно до стандарту EN 62841-1, м/с

Висувний вал, передня / задня ручка 1,0 / 0,9 1,0 / 1,2 Передня / задня ручка короткого валу - 1,4 / 1,2 Додаткове приладдя Схвалені акумулятори У цьому виробі слід використовувати тільки оригінальні комплектуючі BLi. Акумулятор BLi200 40-B220X Тип Літій-іонний Літій-іонний Ємність батареї, ампер-години 5,2 6,0 Номінальна напруга, В 36 36 Маса, кг / фунти 1,3 / 2,8 1,4/3,1 Сертифіковані зарядні пристрої Зарядний пристрій QC330 QC500 40-C500X Напруга електромережі, В 100-240 100-240 100-240 Частота, Гц 50–60 50–60 50–60 Потужність, Вт 330 500 500 Комбінації шин і ланцюгів пилки Наступні комбінації відповідають стандартам ЄС.

Заявлені дані щодо рівня вібрації мають стандартну статистичну дисперсію (стандартне відхилення) у 2 м/с

602 783 - 009 - 16.05.2025Шина пилки Пилковий ланцюг Довжина, дюймів Крок, дюйми Вимірювач, мм Тип Довжина, переда- вальні ланки (шт.) 10 1/4 1,3 Husqvarna H00

10 3/8 mini 1,3 Husqvarna S93G 40 Заточування ланцюга пилки й розмір напилка Для забезпечення правильного кута заточування використовуйте рекомендований розмір напилка. Рекомендується завжди використовувати для заточування ланцюга пилки виключно рекомендований напилок. Якщо ви не знаєте, який ланцюг установлено на вашій пилці, зверніться до свого сервісного дилера. (Мал. 88) (Мал. 89) (Мал. 90) (Мал. 91) (Мал. 92) (Мал. 93) (Мал. 94) (Мал. 95) мм / дюйми мм / дюйми 37 4,0 / 5/32 80° 30° 0° 0,65 / 0,025 5056981-03 5806875-01 S93G 4,0 / 5/32 60° 30° 0° 0,65 / 0,025 Не застосо-

783 - 009 - 16.05.2025 603Декларація відповідності

Декларація відповідності ЄС Ми, компанія Husqvarna AB, SE-561 82 Huskvarna, Швеція, тел.: +46-36-146500, заявляємо під свою виключну відповідальність, що представлений виріб: Опис Акумуляторний висоторіз

Husqvarna Тип / модель 530iP4, 530iPT5 Ідентифікація Серійні номери за 2025 рік і пізніше повністю відповідає таким директивам і нормам ЄС:

2006/42/EC «Про механічне обладнання» 2014/30/EU «Про електромагнітну сумісність» 2011/65/EU «Про обмеження використання небезпечних речовин» і що до нього застосовуються вказані далі узгоджені стандарти та (або) технічні специфікації: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018. Уповноважений орган: компанія 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden виконала випробування типу ЄC згідно з пунктом 3b статті 12 директиви Ради ЄС «Про машини та механізми» (2006/42/EC). Номер свідоцтва: 0404/19/2530. Відомості стосовно випромінювання шуму див. у

Технічні характеристики на сторінці 601
