Produkttype	Batteridrevet teleskopbeskjærer
Merke	Husqvarna
Modell	530iP4
Motor	BLDC (børsteløs) 36 V
Kjedets hastighet	18 m/s
Oljetankens kapasitet	0,15 l
Vekt (uten batteri, tilbehør eller sele)	3,4 kg
Beskyttelsesklasse	IPX4
Akustisk effektnivå	98 dB(A)
Lydtrykknivå (ved øret)	88 dB(A)
Vibrasjonsnivå (forlenget aksel)	Foran: 1,0 m/s², Bak: 0,9 m/s²
Kompatibelt batteri	BLi200 (40-B220X) – Litium-ion 5,2 Ah, 36 V
Kompatibel lader	QC330, QC500 eller 40-C500X
Sverdlengde	10 tommer (25,4 cm)
Kjedestigning	1/4 tomme
Strømsparingsfunksjon	SavE (reduserer kjedets hastighet for å øke batteritiden)
Sikkerhet	Avtrekkerlås, skjærebeskyttelse, automatisk stopp
Rutinemessig vedlikehold	Rengjøring av produktet, stramming og smøring av kjede, sliping
Slitedeler	Sverd, kjede, drivhjul
Garanti og reparerbarhet	Overlat til et autorisert Husqvarna-verksted; bruk originale deler

Ofte stilte spørsmål - 530iP4 HUSQVARNA

Hvilke typer batterier kan jeg bruke med Husqvarna 530iP4?

Bruk kun godkjente Husqvarna-batterier, som BLi200 (40-B220X) litium-ion 36 V.

Hvordan starter jeg 530iP4?

Trykk på ON/OFF-knappen til den grønne LED-en lyser, og trykk deretter på gassavtrekkeren. Sørg for at avtrekkerlåsen er deaktivert.

Hva gjør jeg hvis den røde feil-LED-en blinker?

Dette indikerer overbelastning eller blokkering av skjæretilbehøret. Slå av produktet, fjern batteriet, rengjør tilbehøret og løsne kjeden om nødvendig.

Hvordan justerer jeg kjedestrammingen?

Løsne sverdmutteren, drei justeringsskruen for å stramme kjeden til den ligger inntil sverdet samtidig som den kan rotere fritt, og stram deretter mutteren.

Hvilken olje bør jeg bruke til kjedet?

Bruk Husqvarna kjettingolje, helst biologisk nedbrytbar. Hvis ikke, kan EP90 transmisjonsolje brukes midlertidig. Bruk aldri brukt olje.

Hvordan bruker jeg SavE-funksjonen?

Trykk på SavE-knappen på tastaturet. Den grønne LED-en lyser for å indikere at kjedets hastighet er redusert, noe som øker batteritiden uten å redusere skjærekraften.

Hvilke sikkerhetsavstander må overholdes?

Hold en avstand på minst 15 meter fra andre personer og dyr. For strømledninger, hold en avstand på minst 10 meter.

Hvordan rengjør jeg batteriet og laderen?

Bruk en tørr klut. Rengjør dem aldri med vann. Sørg for at kontaktene og styreskinnene er rene før bruk.

Hva gjør jeg ved oljelekkasje under lagring?

Tøm oljetanken før lagring. Plasser produktet horisontalt eller opphengt med sverdet ned for å unngå lekkasje.

Hvor finner jeg reservedeler?

Bruk utelukkende originale Husqvarna-deler. Kontakt en autorisert Husqvarna-forhandler eller et serviceverksted.

BRUKSANVISNING 530iP4 HUSQVARNA

Oppbevar alle advarsler og instruksjoner for fremtidig bruk.

som støvmaske, sklisikre sikkerhetssko, vernehjelm eller hørselsvern, som brukes til de relevante formål, vil redusere risikoen for personskade.

Maskinens bruk og behandling

Bruk og vedlikehold av batteridrevet maskin

ADVARSEL: Hørselsvern begrenser evnen til å høre lyder og advarselssignaler.

Transport og oppbevaring

Merk: Variasjoner i temperatur kan føre til trykk i oljetanken med midlertidig oljelekkasje som resultat. Følg anvisningene for oppbevaring.

overholder følgende EU-direktiver og bestemmelser:

Transport, oppbevaring og avhending. 385

Tekniske data. 386

Tilbehør. 387

Samsvarserklæring. 389

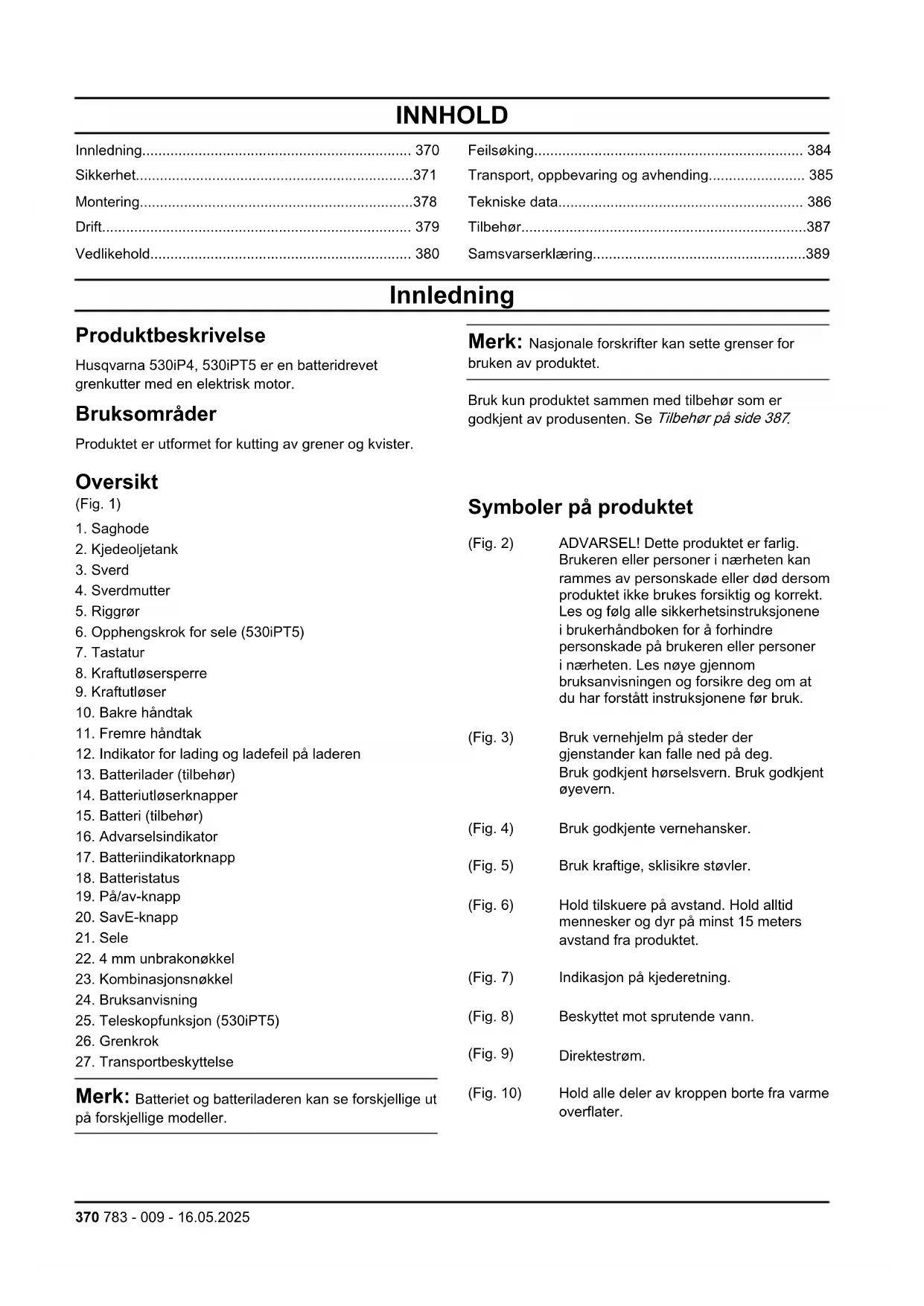

Innledning

Produktbeskrivelse

Husqvarna 530iP4, 530iPT5 er en batteridrevet grensaks med en elektrisk motor.

Bruksområder

Produktet er utformet for kutting av grener og kvister.

Merk: Nasjonale forskrifter kan sette grenser for bruken av produktet.

Bruk kun produktet sammen med tilbehør som er godkjent av produsenten. Se Tilbehør på side 387.

Oversikt

(Fig. 1)

1. Saghode
2. Kjedeoljetank
3. Sverd
4. Sverdmutter
5. Riggrør
6. Opphengs krok for sele (530iPT5)
7. Tastatur
8. Kraftutløsersperre
9. Kraftutløser
10. Bakre håndtak
11. Fremre håndtak
12. Indikator for lading og ladefeil på laderen
13. Batterilader (tilbehør)
14. Batteriutløserknapper
15. Batteri (tilbehør)
16. Adverselsindikator
17. Batteriindikatorknapp
18. Batteristatus
19. På/av-knapp
20. SavE-knapp
21. Sele

22.4 mm unbrakonkkel

1. Kombinasjonsnokkel
2. Bruksanvisning
3. Teleskopfunksjon (530iPT5)
4. Grenkrok
5. Transportbeskyttelse

Merk: Batteriet og batteriladeren kan se forskjellige ut på forskjellige modeller.

(Fig. 2) ADVARSEL! Dette produktet er farlig. Brukeren eller personer i nærheten kan rammes av personskade eller død dersom produktet ikke brukes forsiktig og korrekt. Les og følg alle sikkerhetsinstruksene i brukerhåndboken for å forhindre personskade på brukeren eller personer i nærheten. Les nøye gjennom bruksanvisningen og forsikre deg om at du har forstått instruksjonene før bruk.

(Fig. 3) Bruk vernehjelm på steder der gjenstander kan falle ned på deg. Bruk godkjent hørselsvern. Bruk godkjent øyevern.

(Fig. 4) Bruk godkjente vernehansker.

(Fig. 5) Bruk kraftige, sklisikre støvler.

(Fig. 7) Indikasjon på kjøreretning.

(Fig. 8) Beskyttet mot sprutende vann.

(Fig. 9) Direktestrøm.

(Fig. 10) Hold alle deler av kroppen borte fra varme overflater.

(Fig. 11) Påfylling av kjedeolje og justering av oljetilførsel. (Fig. 14) Koble fra batteriet før vedlikehold. (Fig. 12) Klippeaggregatets driftssyklus, driftstid/tomgangstid. (Fig. 13) Produktet og emballasjen skal ikke kasseres som husholdningsavfall. Produktet og emballasjen skal innleveres til et gjenvinningsanlegg som gjenvinner elektrisk og elektronisk utstyr. (Gjelder kun Europa)

(Fig. 19) Dette produktet er dielektrisk isolert. Hvis produktet kommer i kontakt med eller i nærheten av spenningsførende ledninger, kan dette føre til dødsfall eller alvorlig personskade. Elektrisitet kan overføres fra ett punkt til et annet med en såkalt spenningsbue. Jo høyere spenningen er, desto lengre vei kan elektrisiteten overføres. Elektrisitet kan også overføres gjennom grener og andre gjenstander, spesielt dersom de er våte. Hold alltid en avstand på minst 10 m mellom maskinen og spenningsførende ledning og/eller gjenstander som står i kontakt med denne. Hvis du må arbeide med kortere sikkerhetsavstand, må du alltid kontakte det aktuelle kraftselskapet for å sikre at strømmen er avslått før du påbegynner arbeidet.

yyyywwxxx X beskyttet viser serienummeret. yyy er produksjonsåret, ww er produksjonsuken og xxx er sekvensnummeret.

(Fig. 15) Dette produktet samsvarer med gjeldende EC-direktiver.

Merk: Øvrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for visse markeder.

Symboler på batteriet og/eller batteriladeren

(Fig. 20)

Lever dette produktet til et gjenvinningsanlegg for elektrisk og elektronisk utstyr. (Gjelder kun Europa)

(Fig. 16) Feilsikker transformator. (Fig. 17) Batteriladeren skal bare brukes og oppbevares innendørs. (Fig. 18) Dobbeltisolert.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produkt, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som fulgte med denne maskinen. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk.

Merk: Begrepet «maskin» i advarslene refererer til en maskin som drives av nettstrøm (med ledning) eller batteri (uten ledning).

• Støpselet til maskinen må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Ikke bruk adapterplugger sammen med jordede maskiner. Når støpselet ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.
• Maskiner må ikke utsettes for regn eller annen fukt. Hvis det kommer vann inn i en maskin, øker faren for elektrisk støt.
• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære eller dra maskinen, eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller sammenfiltrede ledninger øker faren for elektrisk støt.
• Når en maskin brukes utendørs, må det brukes en skjøteledning som er egnet for utendørs bruk. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.
• Hvis en maskin må brukes på et fuktig sted, bør den kobles til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

Personlig sikkerhet

Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker en maskin. Ikke bruk en maskin hvis du er trøtt eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av maskiner kan føre til alvorlig personskade. - Bruk personlig verneutstyr. Bruk alltid øyevern. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselsvern der det kreves, reduserer faren for personskade. - Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i AV-stilling før du kobler til strømforsyningen og/eller batteripakken, løfter opp eller bærer maskinen. Hvis du bærer en maskin påslått eller med en finger på bryteren, kan det lett oppstå ulykker. - Fjern eventuelle justeringsnøkler før du slår på maskinen. En nøkkel som sitter på en roterende del av maskinen, kan forårsake personskade. - Ikke strekk deg for langt. Pass på at du står sikkert og holder alltid balansen. Dette gir deg bedre kontroll over maskinen i uventede situasjoner. - Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan dras med av deler som beveger seg. Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av et støvavsug kan redusere farer på grunn av støv. - Selv om du har lang erfaring med bruk av maskiner, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. Uforsiktig oppførsel kan føre til alvorlige skader i løpet av et lite sekund.

Bruk og vedlikehold av maskinen

• Ikke bruk makt på maskinen. Bruk riktig maskin til den aktuelle oppgaven. Riktig maskin gjør jobben på en bedre og sikrere måte i den hastigheten den er konstruert for.
• Ikke bruk maskinen hvis bryteren ikke fungerer som den skal. Maskiner som ikke kan kontrolleres med bryteren, er farlige, og må repareres. Koble støpselet fra strømforsyningen og/eller batteripakken fra produktet, hvis det er avtakbart, før du foretar justeringer, skifter tilbehør eller legger unna produktet for oppbevaring. Disse forsiktighetstiltakene forhindrer utilsiktet start av elektroverktøyet.
• Maskiner som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er kjent med maskinen eller disse instruksjonene, bruke maskinen. Maskiner er farlige når de håndteres av uerfarne brukere.
• Vedlikehold maskiner og tilbehør. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte

deler eller andre feil som kan påvirke bruken av maskinen. Hvis maskinen er skadet, må den repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdte maskiner.

• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.
• Bruk maskinen, tilbehør og bits osv. i samsvar med disse instruksjonene, de aktuelle arbeidsforholdene og arbeidet som skal utføres. Bruk av maskinen til andre oppgaver enn dem den er tiltenkt, kan føre til farlige situasjoner.
• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater umuliggjør trygg håndtering og kontroll av maskinen i uventede situasjoner.

Bruk og vedlikehold av batteridrevet maskin

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til en batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.
• Bruk kun de batteriene som er tiltenkt for elektroverktøyene. Bruk av andre batteripakker kan medføre fare for personskade og brann.
• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.
• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.
• Ikke bruk en batteripakke eller maskin som er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.
• Ikke utsett en batteripakke eller maskin for ild eller for høye temperaturer. Eksponering for flammer eller temperaturer over 130°C (265°F) kan føre til eksplosjon. Følg alle ladeinstruksjonene, og ikke lad batteripakken eller maskinen utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann.

Service

• Service må bare utføres av kvalifiserte reparatører, og kun med identiske reservedeler.

Dette sikrer at sikkerheten til maskinen opprettholdes. Utfør aldri service på skadede batteripakker. Service av batteripakker kan kun utføres av produsenten eller autoriserte serviceleverandører.

• Hold alle deler av kroppen unna sagkjedet og sagbladet når grenkutteren er i bruk. Kontroller at sagkjedet og sagbladet ikke berører noe, før du starter grenkutteren. Et øyeblikks uoppmerksomhet under bruk av grenkutteren kan føre til alvorlig personskade.
• Hold alltid i grenkutteren med begge hender. Hold grenkutteren med begge hender for å unngå at du mister kontrollen over maskinen. For å redusere faren for strømstøt må du aldri bruke grenkutteren i nærheten av elektriske kraftledninger. Kontakt med, eller bruk i nærheten av kraftlinjer kan føre til elektrisk støt som kan føre til alvorlig personskade eller dødsfall.
• Hold grenkutteren bare i de isolerte gripeflatene, ettersom sagkjedet eller sagbladet kan komme i kontakt med skjulte ledninger. Sagkjeder eller sagblader som kommer i kontakt med en strømførende ledning, kan føre til at de eksponerte metalldelene av maskinen blir strømførende, og gi brukeren elektrisk støt.
• Bruk øye- og hørsvern. Det anbefales også å bruke verneutstyr til hender og sklisikkert fottøy. Tilstrekkelig verneutstyr reduserer faren for personskader.
• Bruk alltid hjelm når du bruker grenkutteren over hodet. Fallende objekter kan føre til alvorlig personskade.
• Sørg for at du alltid står støtt, og bruk grenkutteren bare når du står på bakken. Glatte eller ustabile underlag kan føre til at du mister balansen eller mister kontrollen over maskinen.
• Ikke bruk grenkutteren hvis du er i et tre, på en stige eller på andre ustabile underlag. Hvis du bruker grenkutteren på ustabilt underlag, kan dette føre til at du mister balansen, mister kontrollen over grenkutteren og påfølgende personskade.
• Hold alle strømledninger og kabler unna klippeområdet. Strømledninger kan ligge skjult i hekker og busker, og du kan risikere å kutte dem med sagkjedet eller sagbladet.
• Ikke bruk grenkutteren i dårlig vær, særlig når det er fare for lyn. Dette øker faren for å bli truffet av lynnedslag.
• Når du sager i treverk som står i spenn, må du være oppmerksom på at treverket kan bevege seg og at grenkutteren kan kastes tilbake. Når spenningen i trefibre utløses, kan trevirket som står i spenn, treffe brukeren og/eller føre til at du mister kontrollen over grenkutteren.

Vær ekstremt forsiktig ved saging i busker og ungtrær. Det slanke materialet kan sette seg fast i sagkjedet eller sagbladet og bli slynget mot deg, eller forårsake at du mister balansen. - Når du bærer grenkutteren med maskinen slått av, må du passe på at du ikke kommer borti strømbryteren og holde sagkjedet eller sagbladet borte fra kroppen. Riktig håndtering av grenkutteren reduserer faren for utilsiktet kontakt med sagkjedet eller sagbladet. - Sverd- eller sagbladdekselet skal alltid være montert ved transport eller oppbevaring av grenkutteren. Riktig håndtering av grenkutteren reduserer faren for utilsiktet kontakt med det roterende sagkjedet eller sagbladet. - Når du fjerner fastkilt materiale eller oppbevarer eller utfører vedlikehold på grenkutteren, må du passe på at strømbryteren er slått av, og at alle batteripakker er tatt ut. Hvis maskinen startes uventet mens du fjerner fastkilt materiale eller utfører service, kan det oppstå alvorlig personskade. - Sag bare i tre. Grenkutteren skal ikke brukes til andre formål enn dem den er ment for. Grenkutteren skal for eksempel ikke brukes på plast, metall, murverk eller andre byggematerialer enn tre. Hvis grenkutteren brukes til andre formål enn dem den er ment for, kan det oppstå farlige situasjoner.

Årsaker til og forholdsregler mot kast

Kast kan forekomme når sverdspissen kommer i kontakt med et objekt, eller hvis treet klemmer fast sagkjedet i sagsporet. Hvis sverdspissen kommer i kontakt med et objekt, kan det i enkelte tilfeller føre til en plutselig motsatt reaksjon der sverdspissen kastes oppover og bakover mot brukeren. Hvis sagkjedet klemmes fast på oversiden av sverdet, kan sverdet bli skjøvet raskt tilbake mot brukeren. Disse reaksjonene kan føre til at du mister kontrollen over sagen, noe som kan føre til alvorlig personskade. Du må ikke stole blindt på sikkerhetsinnretningene som er innebygd i sagen. Som bruker av motorsag må du følge flere forholdsregler for å sikre at arbeidet ikke fører til ulykker eller personskader. Kast er et resultat av feil bruk av motorsagen og/eller feil prosedyrer eller arbeidsforhold, og det kan unngås ved å følge forholdsreglene nedenfor:

• Sørg for at du har godt grep med tomler og fingre rundt saghåndtakene, med begge hender på sagen og med kroppen og armen i en stilling der du kan motstå kraften i et kast. Kreftene i et kast kan kontrolleres av brukeren hvis de riktige forholdsreglene følges. Ikke slipp motorsagen.
• Unngå å strekke deg for å øke rekkevidden, og kutt ikke over skulderhøyde. Dette bidrar til å hindre utilsiktet kontakt med sverdspissen, og gir bedre kontroll over motorsagen i uventede situasjoner.
• Bruk bare sverd og sagkjeder som er spesifisert av produsenten. Bruk av feil sverd eller kjede kan føre til at kjedet ryker og/eller at det oppstår kast.

Følg produsentens instruksjoner for filing og vedlikehold av sagkjedet. Hvis dybdemalernes høyde reduseres, kan det føre til økt fare for kast.

TA VARE PÅ DENNE BRUKSANVISNINGEN.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselsinstruksene før du bruker produktet.

• Ta alltid ut batteriet for å forhindre at produktet startes ved et uhell.
• Dette produktet er et farlig verktøy hvis det misbrukes, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.
• Ikke bruk produktet hvis det er endret fra den opprinnelige spesifikasjonen. Ikke endre en del av produktet uten godkjenning fra produsenten. Bruk bare reservedeler som er godkjent av produsenten. Personskade eller død er mulige konsekvenser av feil vedlikehold.
• Kontroller produktet før bruk. Se "Slik kontrollerer du før bruk" på side 379 og "Vedlikeholdsskjema" på side 380. Ikke bruk et produkt som er skadet eller ikke fungerer som det skal. Utfør sikkerhetskontrollene, og følg vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Barn må holdes under oppsyn for å sikre at de ikke leker med produktet. Produktet og/eller batteriet må aldri brukes av barn eller personer som ikke har fått opplæring i bruken av det. Aldersgrense for bruk kan være underlagt lokale bestemmelser.
• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.
• Oppbevar produktet utilgjengelig for barn. Den opprinnelige konstruksjonen til produktet må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Bruk alltid originalt tilbehør. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

Merk: Bruken kan være regulert av nasjonal eller lokal lovgivning. Følg gjeldende lovgivning.

Sikkerhetsinstruksjoner for drift

ADVARSEL: Les og følg de følgende advarselsinstruksene før du begynner å bruke produktet.

• Sørg for at ingen mennesker eller dyr kommer nærmere enn 15 m / 50 fot unna mens du arbeider. Når flere brukere arbeider på samme område, skal sikkerhetsavstanden mellom brukerne være på minst 15 meter. Ellers er det fare for alvorlig personskade.

Stopp produktet øyeblikkelig hvis noen kommer nærmere. Sving aldri produktet rundt uten først å ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.

Arbeid i dårlig vær er slitsomt og kan medføre ekstra farer. Det anbefales ikke å bruke maskinen i veldig dårlig vær, for eksempel i tett tåke, kraftig regn, sterk vind eller sterk kulde, eller ved fare for lyn. Dette gir økt fare. - La aldri barn bruke eller oppholde seg i nærheten av produktet. Siden produktet er lett å starte, kan barn starte det hvis de ikke holdes under oppsyn. Dette kan medføre risiko for alvorlig personskade. Batteriet må kobles fra når produktet ikke er under oppsyn. - Sørg for at mennesker, dyr eller annet ikke kan påvirke kontrollen av produktet, og at de ikke kommer i kontakt med skjæreutstyret eller gjenstander som slynges ut av skjæreutstyret. - Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørsvern. Ta alltid av hørselvernet så snart produktet stopper. - Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har dårlig blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempler på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd. - Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Hvis feil eller defekt beskyttelse er montert, kan dette forårsake alvorlig personskade. - Stopp alltid produktet, ta ut batteriet, og kontroller at skjæreutstyret har stanset helt, før du begynner å gjøre noe arbeid på produktet. Avvik fra bruksanvisningen gir en betydelig større risiko for kast. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted. Unngå all bruk som du ikke føler deg kvalifisert til. - Bruk aldri produktet hvis du er sliten, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll. - Produktet kan bli kastet til siden med voldsom kraft hvis sverdspissen kommer i kontakt med en fast gjenstand. Dette kalles kast. Et kast kan være kraftig nok til å forårsake at produktet eller brukeren presses den ene eller andre veien, slik at brukeren mister kontrollen over produktet. Unngå å sage med sverdspissen. - Bruk aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke. - Stå i god balanse og med sikkert fotfeste. Sørg for at du kan bevege deg og stå i ro på en trygg måte.

Se etter eventuelle hindre ved uventet forflytning (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.

• Inspiser alltid arbeidsområdet. Fjern alle løse gjenstander som steiner, glasskår, spikre, ståltråd, snorer med mer som kan slynges av sted eller vikle seg inn i skjæreutstyret. Vær ytterst forsiktig ved saging i trær som står i spenn. Et spent tre kan både før og etter gjennomsaging sprette tilbake til normalstilling. Hvis du plasserer deg feil eller sager feil sted på treet, kan det føre til at treet treffer deg eller produktet slik at du mister kontrollen. I begge tilfeller kan det medføre alvorlig personskade.
• Bruk selen til å støtte vekten av produktet og gjøre det enklere å håndtere.
• Hold alltid i produktet med begge hender. (Fig. 21)
• Slå av produktet før du flytter det. Sett på transportbeskyttelsen før du bærer eller transporterer produktet.
• Sett aldri produktet ned med motoren i gang uten at du har det under oppsyn.
• Hvis produktet brukes ved temperaturer under -10 °C, skal produktet og batteriet oppbevares på et oppvarmet sted i minst 24 timer før arbeidet starter.
• Stå aldri rett under en gren som skal kappes. Dette kan føre til alvorlig eller dødelig personskade. Følg gjeldende sikkerhetsregler for arbeid i nærheten av overhengende kraftledninger.
• Dette produktet er ikke elektrisk isolert. Hvis produktet kommer i kontakt med eller i nærheten av strømførende ledninger, kan dette føre til dødsfall eller alvorlig personskade. Elektrisitet kan overføres fra ett punkt til et annet med en såkalt spenningsbue. Jo høyere spenningen er, desto lengre vei kan elektrisiteten overføres. Elektrisitet kan også overføres gjennom grener og andre gjenstander, spesielt dersom de er våte. Hold alltid en avstand på minst 10 meter/33 fot mellom produktet og spenningsførende ledninger og/eller gjenstander som berører dem. Hvis du må arbeide med kortere sikkerhetsavstand, må du alltid kontakte det aktuelle kraftselskapet for å sikre at strømmen er avslått før du påbegynner arbeidet.
• Feilaktig skjæreutstyr kan øke risikoen for ulykker.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselsinstruksene før du bruker produktet.

• Benytt alltid godkjent verneutstyr når du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk vernehjelm dersom det kan være fare for fallende gjenstander.
• Langvarig eksponering for støy kan gi hørselsskader. Batteridrevne produkter er generelt relativt stillegående, men skade kan oppstå ved en kombinasjon av støynivå og lang tids bruk. Husqvarna anbefaler at operatørene har på seg hørsvern når de bruker produkter i en lang sammenhengende tidsperiode. Regelmessige brukere bør sjekke hørselen sin jevnlig.

ADVARSEL: Hørselsvern gir begrenset mulighet til å høre lyder og varselsignaler.

• Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.
• Bruk visir for å beskytte ansiktet. Et visir er ikke nok for å beskytte øynene.

(Fig. 22)

• Bruk hansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret.
• Bruk sklisikre og solide støvler eller sko.
• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller sandaler, og ikke gå barbent. Sett håret opp over skuldernivå.

(Fig. 23)

• Ha førstehjelpsutstyr for hånden.

(Fig. 24)

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ikke bruk et produkt med sikkerhetsutstyr som er skadet eller ikke fungerer som det skal.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Se Vedlikeholdsskjema på side 380.
• Hvis sikkerhetsutstyret er skadet eller ikke fungerer som det skal, må du kontakte Husqvarna-serviceforhandleren.

Slik kontrollerer du tastaturet

1. Trykk på PÅ/AV-knappen (A). (Fig. 25)

Kraftutløsersperren er konstruert for å forhindre at maskinen aktiveres ved et uhell. Når du skyver kraftutløsersperren fremover (A) og deretter presser kraftutløsersperren mot håndtaket (B), utløses kraftutløseren (C). Når grepet rundt håndtaket slippes, tilbakestilles både kraftutløseren og kraftutløsersperren til sin opprinnelige posisjon. Denne bevegelsen styres av tre uavhengige fjærer.

(Fig. 26)

1. Kontroller at kraftutløseren er låst når sperren står i utgangsstillingen. (Fig. 27)
2. Skyv kraftutløsersperren fremover (A) og ned. Hold kraftutløsersperren mot håndtaket (B), og kontroller at den går tilbake til sin opprinnelige posisjon når du slipper den. (Fig. 28)
3. Kontroller at kraftutløseren og kraftutløsersperren kan bevege seg fritt og at returfjærene fungerer som de skal. (Fig. 29)
4. Trykk på på/av-knappen. Se Slik starter du produktet på side 379.
5. Skyv kraftutløseren så langt du kan for å oppnå fullt turtall.
6. Slipp kraftutløseren, og forsikre deg om at skjæreutstyret stopper og forblir i ro.

Vern for skjæreutstyr

Beskyttelsesskjermen for skjæreutstyret hindrer at løse objekter kastes ut mot brukeren.

Kontroller beskyttelsesskjermen for skjæreutstyret for skade, og skift den hvis den er skadet. Bruk bare godkjent beskyttelsesskjerm for skjæreutstyr.

Sikkerhetsinstruksjoner for skjæreutstyret

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare godkjente sverd/sagkjede-kombinasjoner og fileutstyr. Se Tilbehør på side 387 for instruksjoner.
• Bruk vernehansker når du bruker eller utfører vedlikehold på sagkjedet. Et sagkjede som ikke beveger seg kan forårsake skader.
• Hold skjæretennene riktig filt. Følg instruksjonene, og bruk anbefalt filmal. Et sagkjede som er skadet eller feilslipt, øker risikoen for ulykker.

(Fig. 30)

• Oppretthold riktig dybdemalerinnstilling. Følg instruksjonene våre, og bruk anbefalt dybdemalinnstilling. For stor dybdemalinnstilling øker risikoen for kast.

(Fig. 31)

• Kontroller at sagkjedet har riktig stramming. Hvis sagkjedet ikke ligger stramt mot sverdet, kan det løsne. Feil kjedestramming fører til økt slitasje på sverdet, sagkjedet og kjededrivhjulet. Se Slik strammer du kjedet på side 383. (Fig. 32)
• Utfør regelmessig vedlikehold på skjæreutstyret, og hold det riktig smurt. Hvis sagkjedet ikke er riktig smurt, øker risikoen for slitasje på sverdet, sagkjedet og kjededrivhjulet.

(Fig. 33)

Batterisikkerhet

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare batterier som er godkjent av Husqvarna. Se Godkjente batterier på side 387. Batteriene er programvarekryptert.
• Bruk bare batterier som er godkjent av Husqvarna som strømforsyning for de tilknyttede Husqvarnaproduktene. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.
• Fare for elektrisk støt. Ikke la batteripolene komme i kontakt med nøkler, mynter, skruer eller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.
• Ikke bruk ikke-oppladbare batterier.
• Ikke sett gjenstander inn i luftapningene til batteriet.
• Hold batteriet unna sollys, varme og åpen ild. Batteriet kan forårsake forbrenninger og/eller kjemiske forbrenninger.
• Hold batteriet unna regn og fuktighet.
• Hold batteriet unna mikrobølger og høyt trykk.
• Ikke prøv å demontere eller ødelegge batteriet.
• Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har fått væske på huden, må du rengjøre området med store mengder vann og såpe og oppsøke legehjelp. Unngå å gni hvis du får væske i øynene. Skyll øynene med vann i minst 15 minutter, og oppsøk legehjelp.
• Bruk batteriet i temperaturer mellom -10 °C (14 °F) og 40 °C (114 °F).
• Ikke rengjør batteriet eller batteriladeren med vann. Se Slik rengjør du produktet, batteriet og batteriladeren på side 384.
• Ikke bruk et batteri som er skadet eller ikke fungerer som det skal.
• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, skruer og smykker.
• Oppbevar batteriet utilgjengelig for barn.

Sikker bruk av batteriladeren

ADVARSEL: Les de følgende advarselsinstruksene før du bruker produktet.

• Fare for elektrisk støt eller kortslutning hvis sikkerhetsinstruksene ikke følges.
• Ikke bruk andre ladere enn den som ble levert med produktet. Bruk bare Husqvarna-godkjente batteriladere for å lade Husqvarna-godkjente batterier. Se Godkjente batteriladere på side 387 for instruksjoner.
• Ikke prøv å demontere batteriladeren.
• Ikke bruk en batterilader som er skadet eller ikke fungerer som den skal.
• Ikke løft batteriladeren etter strømledningen. For å koble laderen fra stikkontakten drar du i støpselet. Ikke dra i ledningen.
• Hold alle ledninger og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem mellom objekter, for eksempel dører, gjerder eller lignende.
• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Kontroller at batteriladeren ikke er tildekket. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.
• Bare lad batteriet innendørs på et sted med god luftsirkulasjon og som er beskyttet mot direkte sollys. Ikke lad batteriet utendørs. Ikke lad batteriet i fuktige omgivelser.
• Bare bruk batteriladeren i temperaturer mellom 5°C (41°F) og 40°C (104°F). Bruk laderen i godt ventilerte, tørre og støvfrie omgivelser.
• Ikke sett gjenstander inn i luftåpningene til laderen.
• Berør aldri ladekontaktene med metallgjenstander. Dette kan kortslutte batteriladeren.
• Bruk bare godkjente stikkontakter som ikke er skadet. Kontroller at ledningen til batteriladeren ikke er skadet. Hvis skjøteledninger brukes, må du passe på at skjøteledningene ikke er skadet.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet.

Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet. - Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service. - Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.

• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.
• Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i

Denne bruksanvisningen er godkjent. Etter at du har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.

• Bruk bare originalreservedeler.

Montering

Innledning

Montere sverdet og sagkjedet

1. Fjern sverdmutteren og som fester koblingsdekselet.
2. Juster sverdet på sverdbolten. Sett sverdet i bakre posisjon. Plasser sagkjedet på drivhjulet og i sverdsporet. Begynn på oversiden av sverdet.
3. Sørg for at kantene på kutterne vender forover på toppkanten av sverdet, som angitt av symbolet på produktet (C).
4. Jevnstill hullet i sverdet med kjedejusteringsbolten, og monter koblingsdekselet. Kontroller at drivlenkene passer på kjedrivhjulet (B). Kontroller også at sagkjedet er i sporet i sverdet. Stram sverdmutrene så hardt du kan for hånd. (Fig. 34)
5. Stram sagkjedet. Se "Slik strammer du kjedet" på side 383.

1. Løsne skruene på saghodet (A).
2. Vri saghodet (B) 90°.
3. Trekk til skruene (A). (Fig. 35)

Slik monterer du grenkroken

• Bruk to skruer for å feste grenkroken. (Fig. 36)

Slik monterer du støtbeskyttelsen

1. Ta på deg selen.
2. Fest selen til opphengskroken for selen.
3. Juster selens lengde slik at selens opphengskrok er på høyde med hoften din. (Fig. 21)

1. Sørg for at batteriet settes inn på riktig måte.

Slik fyller du kjedeolje

Fyll på kjedeolje etter en times bruk eller når batteriet er tomt.

1. Ta av kjedeoljelokket oppå saghodet. (Fig. 41)
2. Fyll på med Husqvarna-kjedeolje.
3. Sett på kjedeoljelokket.

Drift

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt.

• Utvidet produktinformasjon
• Informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

Merk: Husqvarna Connect-appen er tilgjengelig for nedlasting i alle markeder. Kontakt serviceforhandleren din for mer informasjon.

Merk: Batteriet og batteriladeren kan se forskjellige ut på forskjellige modeller, men fremgangsmåten er den samme.

Merk: Se bruksanvisningene for batteriet og batteriladeren for mer informasjon.

1. Inspiser arbeidsområdet. Fjern gjenstander som kan bli slynget av gårde.
2. Sjekk sagkjedet. Bruk aldri sløvt, sprukket eller skadet utstyr.
3. Kontroller at produktet er i perfekt stand.
4. Kontroller at alle muttere og skruer er trukket ordentlig til.
5. Kontroller at kjedet er tilstrekkelig smurt. Se Slik smører du skjæreutstyret på side 383.
6. Kontroller at sagkjedet alltid stanser når motoren går på tomgang.
7. Produktet skal bare brukes til det formålet det er beregnet på.
8. Kontroller at håndtaket og sikkerhetsfunksjonene er i orden. Bruk aldri en maskin som har manglende deler eller som er blitt endret ut over spesifikasjonene.

Slik starter du produktet

1. Trykk på og hold inne på/av-knappen til den grønne LED-lampen tennes. (Fig. 44)
2. Bruk kraftutløseren til å styre hastigheten.

Slik bruker du SavE-funksjonen

Dette produktet har en strømsparingsfunksjon, SavE. SavE-funksjonen reduserer kjedehastigheten og gir den lengste driftstiden fra batteriet.

Merk: SavE-funksjonen reduserer kjørekraften til produktet.

1. Trykk på SavE-knappen på tastaturet.
2. Kontroller at den grønne LED-lampen tennes.
3. Trykk på SavE-knappen på nytt for å koble ut funksjonen. Den grønne LED-lampen slukkes. (Fig. 45)

ADVARSEL: Ikke stå rett under en gren som skal kuttes. Dette kan føre til skader eller dødsfall.

Vær forsiktig når du arbeider i nærheten av overhengende kraftledninger. Fallende grener kan forårsake kortslutning. - Om det er mulig, bør du plassere deg slik at du kan gjøre skår i rett vinkel mot grenen. (Fig. 47) - Kapp store grener i flere deler. Vær oppmerksom på at fallende grener kan sprette mot brukeren når de treffer bakken. (Fig. 48) - Sag aldri gjennom hevelsen ved roten av grenen, ettersom dette vil gi tregere leging og øke risikoen for soppangrep. (Fig. 49) - Bruk stopperen på skjærehodet for å få støtte når du sager. Dette bidrar til å forhindre at skjæreutstyret «hopper» på grenen. (Fig. 50)

Gjør det første skåret på undersiden av grenen, før du skjærer gjennom grenen. På den måten forhindrer du at barken går i stykker, noe som kan føre til langsom leging og permanent skade på treet. Skåret skal ikke være dypere enn 1/3 av grentykkelsen. Dette for å unngå at skjæreutstyret setter seg fast. Hold kjedet i gang mens du trekker skjæreutstyret ut fra grenen, slik at det ikke setter seg fast. (Fig. 51) - Sørg for at du har godt fotfeste, og at du kan arbeide uten å bli hindret av grener, steiner og trær.

ADVARSEL: Du må aldri aktivere kraftutløseren uten at du har fullt utsyn til skjæreutstyret.

Vedlikehold

Innledning

Under følger en liste over vedlikeholdstrinnene som må utføres på produktet. I tillegg til vedlikeholdet som er angitt i vedlikeholdsplanen, må du få utført regelmessig service på produktet hos en Husqvarna-serviceforhandler. Ta kontakt med Husqvarna-serviceforhandleren din hvis du trenger informasjon om serviceintervallene. Se oppgavene i kapittelet om vedlikehold for å få mer informasjon.

Vedlikeholdsskjema

ADVARSEL: Fjern batteriet før du utfører vedlikehold.

Vedlikehold Daglig Ukentlig Månedlig
Rengjør de utvendige delene avproduktemed en tørr klut. Dumökke bruke vann.	X
Kontroller at på/av-knappen fungerer på riktigmæte og ikke er skadet.	X
Kontroller at kraftutløseren og kraftutløsers-perren fungerer riktig med hensyn til sikker-het.	X
Pass på at alle kontrollene fungerer og ikke er skadet.	X
Hold händtakene tøre og rene. Kontroller atdet ikke er olje eller fett på händtakene.	X
Kontroller at sagkjededekselet ikke er skadet. Bytt ut sagkjededekselet,this det er skadet.	X
Kontroller at skruer og mutre sitter stramt. X
Rengjør oljetanklokket. X
Kontroller at utløserknappene på batteriet fungerer og lær batteriet iprodukter.	X
Kontroller at batteriladeren ikke er skadet, og at den fungerer som den skal.	X
Kontroller at batteriet ikke er skadet. X
Kontroller at batteriet er ladet. X
Kontroller at batteriladeren ikke er skadet. X
Undersøk alle kabler, koblinger og forbinder- ser. Kontroller at det ikke finnes skader eller smuss.		X
Rengjør sagkjedelekselet. X
Kontroller forbindsene mellom batteriet og Produktet. Kontroller forbindelsen mellom batteriet og batteriladeren.			X
Kontroller at sag Hodet ikke er skadet. Skift ut sag Hodet hvis det er skadet.	All service på sag Hodet på utføres av en godkjent Husqvarna-for- handler.
Kontroller kjededrivhjulet for slitasje. Skift kjurededrivhjul perpetter cirka 100 timers drift, eller hyppigere om nødvdendig.

1. Kontroller batteriet for skader, for eksempel sprekker.
2. Kontroller batteriladeren for skader, for eksempel sprekker.
3. Kontroller at strømledningen til batteriladeren ikke er skadet, og at det ikke er sprekker i den.

Slik utfører du vedlikehold på tilbehøret

Slik kontrollerer du sagkjedet

Kontroller sagkjedet daglig.

1. Forsikre deg om at det ikke er sprekker i nagler eller lenker. (Fig. 52)
2. Undersøk om sagkjedet er stivt.
3. Sammenlign sagkjedet med et nytt sagkjede for å undersøke om nagler eller lenker er slitt.
4. Bytt ut sagkjedet hvis det utviser noen av ovennevnte tilstander.
5. Bytt ut sagkjedet når lengden på skjæretennene er slitt ned til bare 4 mm (0,16 tommer). (Fig. 53)

Slik undersøker du kjededrivhjulet

1. Kontroller regelmessig slitasjegraden på kjededrivhjulet. (Fig. 54)
2. Bytt ut kjededrivhjulet hvis det er slitt og beveger seg fra side til side på motorakselen.

Slik kontrollerer du sverdet

1. Pass på at oljekanalen ikke er tett. Rengjør om nødvendig. (Fig. 55)
2. Kontroller om det er grader på sverdkantene. Fjern alle grader ved hjelp av en fil. (Fig. 56)
3. Rengjør sporet i sverdet. (Fig. 57)
4. Undersøk sporet i sverdet for slitasje. Bytt sverdet ved behov. (Fig. 58)
5. Undersøk om sverdspissen er ru eller svært slitt. (Fig. 59)
6. Kontroller at sverdets nesehjul kan bevege seg fritt, og at smørehullet i nesehjulet ikke er tilstoppet. Rengjør og smør ved behov. (Fig. 60)
7. Snu sverdet daglig for å forlenge levetiden. (Fig. 61)

Slipe kjede

Informasjon om sverdet og sagkjedet

ADVARSEL: Bruk vernehansker når du bruker eller utfører vedlikehold på sagkjedet. Et sagkjede som ikke beveger seg kan også forårsake skader.

Bytt ut slitte eller skadde sverd og sagkjeder med sverd/sagkjede-kombinasjonene som anbefales av Husqvarna. Dette er nødvendig for å bevare sikkerhetsfunksjonene til produktet. Se Tilbehør på

side 387 for å finne en liste over sverd og kjedekombinasjoner som vi anbefaler.

• Sverdlengde, tommer/cm. Informasjon om sverdlengden finner man vanligvis på den bakre enden av sverdet.

(Fig. 62)

• Antall tenner i nesehjulet (T).

(Fig. 63)

Kjededeling, tommer. Avstanden mellom drivlenkene til sagkjedet må stemme med avstanden til tennene på sverdets nesehjul og drivhjulet.

(Fig. 64)

• Antall drivlenker (stk). Antallet drivlenker avgjøres av sverdtypen.

(Fig. 65)

Sverdsporbredde, tommer/mm. Sporbredden på sverdet må være den samme som bredden på kjededrivlenken.

(Fig. 66)

• Sagkjedehull og hull for kjedestrammertapp. Sverdet må være rettet inn etter produktet.

(Fig. 67)

• Drivlenkebredde, mm/tommer

(Fig. 68)

Generell informasjon om skjerping av skjærennene

Ikke bruk et sløvt sagkjede. Hvis sagkjedet er sløvt, må du bruke mer kraft på å skyve sverdet gjennom treet. Hvis sagkjedet er svært sløvt, vil det ikke bli noen trefliser, men sagflis/sagmugg.

Et skarpt sagkjede eter seg gjennom treet, og treflisene blir lange og tykke.

Skjæretannen (A) og dybdemåleren (B) utgjør til sammen den kappende delen av sagkjedet, kapperen. Høydeforskjellen mellom de to gir skjæredybden (dybdemålerinnstillingen).

(Fig. 69)

Det er ikke enkelt å skjerpe et sagkjede riktig uten det riktige utstyret. Bruk den anbefalte filmalen. Den

hjelper deg å opprettholde maksimal skjærekapasitet og risikoen for kast på et minimum.

ADVARSEL: Risikoen for kast øker kraftig hvis du ikke følger de følgende instruksjonene om skjerping.

Merk: Se File skjærennene på side 382 for informasjon om skjerping av sagkjedet.

File skjæretennene

1. Bruk en rundfil og en filmal til å file skjærennene. (Fig. 74) Merk: Se Tilbehør på side 387 for informasjon om hvilken filmal vi anbefaler for sagkjedet ditt.
2. Kontroller at sagkjedet har riktig stramming. Et sagkjede uten riktig stramming beveger seg fra side til side. Det gjør det vanskelig å skjerpe sagkjedet. Se Slik strammer du kjedet på side 383 for instruksjoner. (Fig. 75)
3. Flytt filen fra innsiden av skjæretennene og utover. Reduser trykket i trekkebevegelsen. (Fig. 76)
4. Fjern filmateriale fra alle tennene - først på den ene siden.
5. Snu produktet, og fjern filmaterialet på den andre siden.
6. Kontroller at alle skjæretennene er like lange når du har fjernet filmaterialet.
7. Sagkjedet er utslitt når skjæretennene er redusert til 4 mm (0,16"). Bytt sagkjedet. (Fig. 53)

Generell informasjon om justering av dybdemalerinnstillingen

Dybdemalerinnstillingen (C) reduseres når du skjerper skjæretannen (A). For å opprettholde maksimal skjærekapasitet må du fjerne filmateriale fra dybdemaleren (B) for å få den anbefalte dybdemalerinnstillingen. Se Tilbehør på side 387 for instruksjoner om å få den riktige dybdemalerinnstillingen for sagkjedet ditt.

(Fig. 77)

ADVARSEL: For høy dybdemalerinnstilling øker risikoen for kast.

Justere dybdemalerinnstillingen

Se File skjæretennene på side 382 for instruksjoner før du justerer dybdemalerinnstillingen eller skjerper skjæretennene. Vi anbefaler at du justerer

dybdemalerinnstillingen for hver tredje gang du skjerper skjæretennene.

Merk: Denne anbefalingen gjelder bare hvis lengden til skjæretennene ikke reduseres for mye.

Vi anbefaler at du bruker dybdemålerverktøyet vårt til å få riktig dybdemålerinnstilling og vinkel for dybdemåleren.

(Fig. 78)

1. Bruk en flat fil og et dybdemalerverktøy til å justere dybdemalerinnstillingen. Bruk bare det anbefalte dybdemalerverktøyet til å få riktig dybdemalerinnstilling og vinkel for dybdemaleren.
2. Plasser dybdemalerverktøyet på sagkjedet.

Merk: Se emballasjen til dybdemalerverktøyet for mer informasjon om hvordan du bruker verktøyet.

1. Bruk den flate filen til å fjerne den delen av dybdemaleren som stikker ut av dybdemalerverktøyet. (Fig. 79) Merk: Dybdemalerinnstillingen er riktig når du ikke føler motstand når du beveger filen langs dybdemalerverktøyet.

Slik strammer du kjedet

ADVARSEL: Et sagkjede med feil stramming kan løsne fra sverdet og forårsake alvorlig personskade eller dødsfall.

Et sagkjede blir lengre når du bruker det. Juster sagkjedet regelmessig.

1. Løsne sverdmutteren som låser koplingsdekselet/kjedebremsen. Bruk en skrunøkkel. (Fig. 80)
2. Stram sverdmutrene så hardt du kan for hånd.
3. Løft fremre del av sverdet, og drei kjedestrammerskruen. Bruk en skrunøkkel. (Fig. 81)
4. Stram sagkjedet til det ligger stramt mot sverdet, men fremdeles er enkelt å bevege.
5. Stram sverdmutrene med skrunøkkelen samtidig som du løfter fremre del av sverdet. (Fig. 82)
6. Kontroller at du enkelt og fritt kan trekke sagkjedet rundt for hånd og at det ikke henger ned fra sverdet. (Fig. 83)

Slik smører du skjæreutstyret

ADVARSEL: For dårlig smøring av skjæreutstyret kan resultere i sagkjedebrudd som kan medføre alvorlig, til og med livstruende skade.

ADVARSEL: Ikke bruk spillolje! Spillolje er skadelig for personer, produktet og miljøet.

Sagkjedeolje

ADVARSEL: For dårlig smøring av skjæreutstyret kan resultere i sagkjedebrudd, noe som kan medføre alvorlige, til og med livstruende skader.

• En sagkjedeolje må ha god vedheft til kjedet samt ha gode flytegenskaper uansett om det er varmt eller kaldt. Vi har utviklet en optimal sagkjedeolje som gjennom sin vegetabilske base også er biologisk nedbrytbar. Vi anbefaler deg å bruke vår olje for både å maksimere sagkjedets levetid og ivareta miljøet.
• Dersom vår sagkjedeolje ikke er tilgjengelig, anbefaler vi vanlig sagkjedeolje. I områder der spesialolje for smøring av sagkjeder er utilgjengelig, kan vanlig EP 90-girolje brukes i stedet.
• Bruk aldri spillolje! Spillolje er skadelig for deg selv, maskinen og miljøet.

Slik kontrollerer du sagkjedesmøringen

1. Kontroller sagkjedesmøringen hver gang du fyller brennstoff. Rett sverdspissen mot noe fast og lyst i en avstand på ca. 20 cm (8 tommer). Etter 1 minutts kjøring på 75% gass skal det vises en tydelig oljestripe på den lyse overflaten. (Fig. 84)

1. Kontroller at sverdets sagkjedeoljekanal er åpen. Rengjør ved behov. (Fig. 85)
2. Kontroller at oljekanalen i girhuset er ren. Rengjør ved behov.
3. Kontroller at sverdets nesehjul kan bevege seg fritt. Hvis sagkjedesmøringen ikke fungerer etter gjennomgang av kontrollene som er nevnt ovenfor, må du oppsøke serviceverkstedet ditt. (Fig. 86)

1. Fjern sverdmutteren (A) som holder koblingsdekselet.
2. Ta av koblingsdekselet (B).
3. Fjern skruen (C).
4. Ta ut skiven (D).
5. Fjern medbringerfjæren (E).
6. Ta ut kjededrivhjulet (E). (Fig. 87)
7. Monter et nytt kjededrivhjul.

Slik rengjør du produktet, batteriet og batteriladeren:

1. Rengjør produktet med en tørr klut etter bruk.
2. Rengjør batteriet og batteriladeren med en tørr klut. Hold batterisporene rene.
3. Kontroller at terminalene på batteriet og batteriladeren er rene før bruk.
4. Rengjør rundt oljetanklokket med en børste.
5. Rengjør den indre overflaten til det beskyttende dekselet med en børste.

Feilsøking

Tastatur

Problem Mulige feil	Mulig løsning
Grønn LED-startlampe blinker.	Lav batterispenning. Lad batteriet.
Rød LED-feillampe blinker.	Overbelastning. Skjæreutstyret er blokkert. Trykk på På/Av-knappen for Å slå avprodukter. Fjern batte-rier. Fjern uønsket materiale fra skjæreutsty-ret. Løsne kjerdet.
	Temperaturavvik. La produitet kjøle seg ned.
	Kraftutløseren og på/av-knappen brukes samtidig.	Slipp kraftutløseren og trykk på på/av-knappen.
Produktet starter ik-ke.	Smuss på batterikontaktene Rengjør batteriokntaktene med trykkuft eller en myk bxrste.
Rød LED-feillampe tennes.	Det er nødvendig Å utføre service påproduk-tet.	Snakk med serviceforhandleren din.

Batteri

40-B220X 103
Symptomer Årsak Tiltak
Batterifeilindikatoren blinker. Batteriet er utladet. Lad batteriet.
	Stor belastning i kombinasjon med svært lav batteritemperatur.	Varm opp batteriet. Du kan for ek-sempel flytte det innendørs eller bruke det ved lav hastighet til det er varmt.
	Batteriet fungerer ikke. Batteriets driftsområde er på gresen.	Fjern batteriet fra produktet. La batter-riet hvile, og trykk deretter på batte-riindikatorknappen.
Batteritemperaturindikatoren lyser. Batteriet er for kaldt eller for varmt for bruk.	Oppbevar batteriet i omgivelsestem-peraturer mellom -10 °C (14 °F) og 40 °C (104 °F). När batteriet har riktig temperatur, kan det brukes igjen.
Batteriemperaturindikatoren blinker.	Batteriet er iærheden av tempera-turgensene.	Reduser hastigheten og/eller belast-ningen. Bruk batteriet fortinnsvis ved temperaturer mellom +10 °C (50 °F) og +30 °C (86 °F) for Å oppnå opti-mal ytelse.
Batteriemperaturindikatoren lyser mens batteriet er i laderen.	Temperaturavvik: Batteriet er for kaldt eller for varmt for lading.	La batteriet avkjøles, uller ta det med innendørs for Å varme det opp. När batteriet har riktig temperatur, kan det lades igjen. Bare lad batteriet i omgivelsestemperaturer mellom 5 °C (41 °F) og 40 °C (104 °F). Laderenmö holds unna sollys. Hvis proble-me t vedvarer, mä du ta kontakt med forhandleren.
Batterifeilindikatoren tennes. Batteriet	har en kritisk feil. Ta kontakt med forhandleren din.

Batterilader

Transport, oppbevaring og avhending

Transport og oppbevaring

Merk: Variasjoner i temperaturen kan føre til trykk i oljetanken med midlertidig oljelekkasje som følge. Følg oppbevaringsinstruksjonene.

• Rengjør produktet og tøm oljetanken før du setter produktet til oppbevaring.
• Oppbevar produktet i en vannrett posisjon, eller heng det opp med sverdet pekende nedover.
• Ikke oppbevar produktet med sverdet pekende oppover.
• De medfølgende litiumionbatteriene samsvarer med kravene i loven om farlige varer. Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.
• Snakk med en person med spesiell opplæring i farlige materialer før du sender produktet. Følg alle gjeldende nasjonale forskrifter.
• Bruk tape på åpne kontakter når du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse. Fjern batteriet ved lagring og transport.
• Oppbevar batteriet og batteriladeren på et sted som er tørt og fritt for fukt og frost.
• Batteriet må ikke lades. Oppbevar batteriet i temperaturer mellom 5°C (41°F) og 25°C (77°F) og unna direkte sollys.
• Oppbevar batteriladeren i temperaturer mellom 5°C (41°F) og 45°C (113°F) og unna direkte sollys.
• Lad opp batteriet til 30–50 % før du setter det til oppbevaring i lange perioder.
• Oppbevar batteriladeren på et sted som er lukket og tørt.
• Hold batteriet og batteriladeren separat under oppbevaring. Ikke la barn eller andre uautoriserte

personer røre utstyret. Oppbevar utstyret i et område som kan låses.

Symbolet indikerer at produktet ikke skal kastes som husholdningsavfall. Lever produktet til gjenvinning ved hjelp av det lokale innsamlingssystemet for elektrisk og elektronisk utstyr. Dette bidrar til riktig avfallshåndtering ved slutten av levetiden. Kontakt lokale myndigheter, tjenester for husholdningsavfall, forhandleren eller utsalgsstedet for informasjon. Feil avhending kan ha en potensiell negativ effekt på miljøet og menneskers helse på grunn av farlige stoffer.

Kombinasjoner av sverd og sagkjede

Nedenstående kombinasjoner er CE-typegodkjent.

Sverd Sagkjede
Lengde, tommer Deli	ng, tommer Sporbredde	, mm Type Lengde,	drivlenker,	nr.
10 1/4 1,3			Husqvarna H00	58
12 64
10 3/8 mini 1,3 Husqvarna S93G 40

Filing og filmaler for sagkjede

Bruk anbefalt filmal for å få riktige filevinkler. Vi anbefaler at du alltid bruker den anbefalte filmen for å gjenopprette skarpheten til sagkjedet.

(Fig. 88)	(Fig. 89) mm/tommer	(Fig. 90) mm/tommer	(Fig. 91) (Fig. 92)		(Fig. 93)		(Fig. 94) (Fg. 95)
37	4,0/5/32	80°	30°	0°	0,65/0,025	5056981-03	5806875-01
S93G	4,0/5/32	60°	30°	0°	0,65/0,025	n/a	5966389-02

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Batteridrevet grenkutter
Merke	Husqvarna
Type/modelell 530iP4, 530iPT5
ID Serienumre datert 2025 og senere

Regulering Beskrivelse

2006/42/EF «angående maskiner»

2014/30/EU «angående elektromagnetisk kompatilitet»

2011/65/EU «angående restriksi-joner for farlige stoffer»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018.

Kontrollorgan: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har utført EF-typeprøving i samsvar med maskindirektivets (2006/42/EF) artikkel 12, punkt 3b. Sertifikatet har følgende nummer: 0404/19/2530.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 386.

Huskvarna, 2025-04-15

Ansvarlig for teknisk dokumentasjon

Innhold

Innledning. 390

Sikkerhet 391

Montering. 399

Drift. 400

Vedlikehold. 401

Feilsøking. 405

Maskiner er farlige hvis de brukes av uerfarne brukere.

Fylle på kjettingolje

Sliping av skjæreutstyr

Originale instruksjoner
