Produkta veids	Akumulatora stieņzāģis
Zīmols	Husqvarna
Modelis	530iP4
Dzinējs	BLDC (bez sukām) 36 V
Ķēdes ātrums	18 m/s
Eļļas tvertnes ietilpība	0,15 l
Svars (bez akumulatora, piederumiem un iejūga)	3,4 kg
Aizsardzības indekss	IPX4
Akustiskās jaudas līmenis	98 dB(A)
Skaņas spiediena līmenis (pie auss)	88 dB(A)
Vibrācijas līmenis (pagarināts stienis)	Priekšā: 1,0 m/s², Aizmugurē: 0,9 m/s²
Saderīgs akumulators	BLi200 (40-B220X) – Litija-jonu 5,2 Ah, 36 V
Saderīgs lādētājs	QC330, QC500 vai 40-C500X
Zāģa vadotnes garums	10 collas (25,4 cm)
Ķēdes solis	1/4 collas
Enerģijas taupīšanas funkcija	SavE (samazina ķēdes ātrumu, lai palielinātu darbības laiku)
Drošība	Slēdža bloķēšana, griešanas aizsardzība, automātiska apturēšana
Kārtējā apkope	Produkta tīrīšana, ķēdes nospriegošana un eļļošana, asināšana
Nolietojamās daļas	Zāģa vadotne, ķēde, piedziņas ķēdes rats
Garantija un remontējamība	Uzticēt Husqvarna pilnvarotam servisam; izmantot oriģinālās daļas

Bieži uzdotie jautājumi - 530iP4 HUSQVARNA

Kādus akumulatoru veidus varu izmantot ar Husqvarna 530iP4?

Izmantojiet tikai Husqvarna apstiprinātus akumulatorus, piemēram, BLi200 (40-B220X) litija-jonu 36 V.

Kā iedarbināt 530iP4?

Nospiediet ON/OFF pogu, līdz iedegas zaļā LED, tad nospiediet jaudas slēdzi. Pārliecinieties, ka slēdža bloķēšana ir atslēgta.

Ko darīt, ja mirgo sarkanā kļūdas LED?

Tas norāda uz pārslodzi vai griešanas piederuma bloķēšanu. Izslēdziet izstrādājumu, izņemiet akumulatoru, notīriet piederumu un, ja nepieciešams, atlaidiet ķēdi.

Kā noregulēt ķēdes spriegojumu?

Atskrūvējiet zāģa vadotnes uzgriezni, grieziet regulēšanas skrūvi, lai nospriegotu ķēdi, līdz tā pieskaras vadotnei, bet vēl brīvi griežas, tad atkal pievelciet uzgriezni.

Kādu eļļu izmantot ķēdes eļļošanai?

Izmantojiet Husqvarna ķēdes eļļu, vēlams bioloģiski noārdāmu. Ja tās nav, pagaidām var izmantot EP90 transmisijas eļļu. Nekad neizmantojiet lietotu eļļu.

Kā izmantot SavE funkciju?

Nospiediet SavE pogu uz tastatūras. Zaļā LED iedegas, norādot, ka ķēdes ātrums ir samazināts, kas palielina akumulatora darbības laiku, nesamazinot griešanas jaudu.

Kādi drošības attālumi jāievēro?

Turiet vismaz 15 metru attālumu no citiem cilvēkiem un dzīvniekiem. Elektrolīniju tuvumā ievērojiet vismaz 10 metru attālumu.

Kā tīrīt akumulatoru un lādētāju?

Izmantojiet sausu drānu. Nekad nemazgājiet tos ar ūdeni. Pirms lietošanas pārliecinieties, ka spailes un vadotnes ir tīras.

Ko darīt eļļas noplūdes gadījumā uzglabāšanas laikā?

Pirms uzglabāšanas iztukšojiet eļļas tvertni. Novietojiet izstrādājumu horizontāli vai pakārtu ar zāģa vadotni uz leju, lai novērstu noplūdes.

Kur var atrast rezerves daļas?

Izmantojiet tikai oriģinālās Husqvarna daļas. Sazinieties ar Husqvarna pilnvarotu izplatītāju vai servisa centru.

LIETOŠANAS INSTRUKCIJA 530iP4 HUSQVARNA

Papildu tehniskā apkope

Zāģa ķēdes pārbaude

Zāģēšanas ķēdes eļļošana pārbaudiet katru dienu.

1. Pārliecinieties, ka kniedes vai posmi nav saplaisājuši. (53. att.)
2. Pārbaudiet, vai ķēde ir stingra.
3. Salīdziniet zāģa ķēdi ar jaunu zāģa ķēdi, lai noteiktu, vai kniedes un posmi nav nolietojušies.
4. Nomainiet zāģa ķēdi, ja uz to attiecas kāds no iepriekš minētajiem nosacījumiem.
5. Nomainiet zāģa ķēdi, kad griešanas zobi ir nolietojušies līdz 4 mm (0,16 collas) (53. att.)

Ķēdes piedziņas zvaigznītes pārbaude

1. Regulāri pārbaudiet ķēdes piedziņas zvaigznītes nodilumu. (54. att.)
2. Nomainiet ķēdes piedziņas zvaigznīti, ja tā ir nolietojusies un klibo uz motora vārpstas.

Lai pārbaudītu vadotni

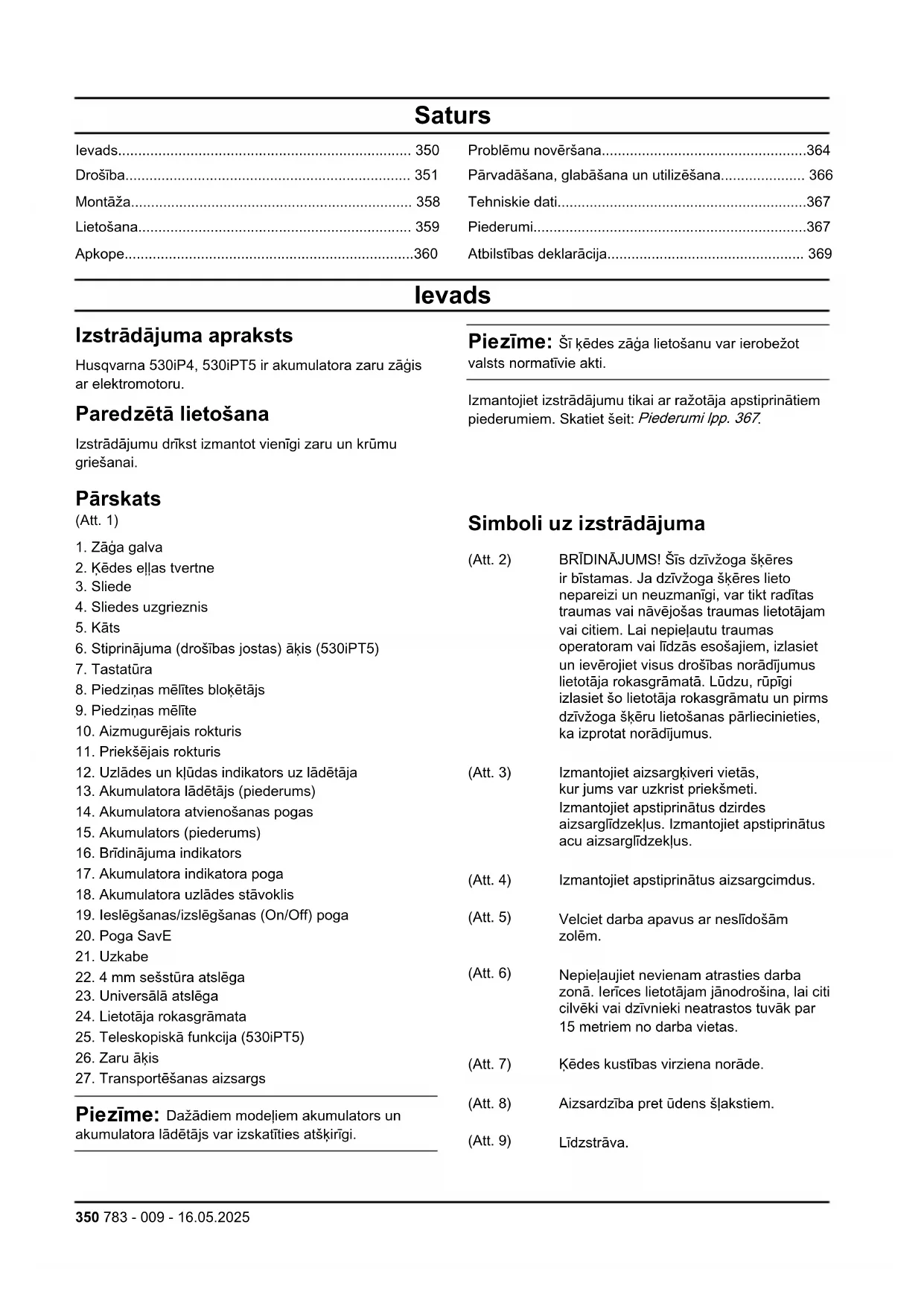

Produkta apraksts

Husqvarna 530iP4, 530iPT5 un akumulatora zaru zāģis ar elektromotoru.

Paredzētā lietošana

Izstrādājumu drīkst izmantot vienīgi zaru un krūmu griešanai.

Pārskats

(Att. 1)

1. Zāģa galva
2. Ķēdes eļļas tvertne
3. Sliede
4. Sliedes uzgrieznis
5. Ķēde
6. Stiprinājuma (drošības jostas) acis (530iPT5)
7. Tastatūra
8. Piedzīņas mēlītes bloķētājs
9. Piedzīņas mēlīte
10. Aizmugurējais rokturis
11. Priekšējais rokturis
12. Uzlādes un kļūdas indikators uz līdētāja
13. Akumulatora līdētājs (piederums)
14. Akumulatora atvienošanas pogas
15. Akumulators (piederums)
16. Brīdinājuma indikators
17. Akumulatora indikatora poga
18. Akumulatora uzlādes stāvoklis
19. Ieslēgšanas/izslēgšanas (On/Off) poga
20. Poga SavE
21. Uzkabe
22. 4 mm sešstūra atslēga
23. Universālā atslēga
24. Lietotāja rokasgrāmata
25. Teleskopiska funkcija (530iPT5)
26. Zaru āķis
27. Transportēšanas aizsargs

Piezīme: Dažādiem modeļiem akumulators un akumulatora lādētājs var izskatīties atšķirīgi.

Piezīme: Šī ķēdes zāģa lietošanu var ierobežot valsts normatīvie akti.

Izmantojiet izstrādājumu tikai ar ražotāja apstiprinātiem piederumiem. Skatiet šeit: Piederumi Ipp. 367.

Simboli uz izstrādājuma

Att.2 BRĪDINĀJUMS! Šīs dzīvžoga šķēres ir bīstamas. Ja dzīvžoga šķēres lieto nepareizi un neuzmanīgi, var tikt radītas traumas vai nāvējošas traumas lietotājam vai citiem. Lai nepielautu traumas operatoram vai līdzās esošajiem, izlasiet un ievērojiet visus drošības norādījumus lietotāja rokasgrāmatā. Lūdzu, rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms dzīvžoga šķēru lietošanas pārliecinieties, ka izprotat norādījumus.

(Att. 3) Izmantojiet aizsargķiveri vietās, kur jums var uzkrist priekšmeti. Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus. Izmantojiet apstiprinātus acu aizsarglīdzekļus.

(Att. 4) Izmantojiet apstiprinātus aizsargcimdus.

(Att. 5) Velciet darba apavus ar neslīdošām zolēm.

(Att. 6) Nepieļaujiet nevienam atrasties darba zonā. Ierīces lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki neatrastos tuvāk par 15 metriem no darba vietas.

(Att. 7) Ķēdes kustības virziena norāde.

(Att. 8) Aizsardzība pret ūdens šļakstiem.

(Att. 10)	Raugieties, lui kermena dalle neatrastos karstu virsmu tuvumā.	(Att. 13)	lzstrādājumu vai iepakojumu nedrīkst izmest sadžīves atkritumos. Izstrādājums un tā iepakojums ir jānosūta uz
(Att. 11)	Kēdes ellas uzpilde un ellas plūsmas regulēšana		atbilsto so elektrisko un elektronisko ieriču pārstrādes vietu. (Attecas vienīgi uz Eiropu)
(Att. 12)	Plausanas bloka darbības cikls, darbības laiks/dɪkstāve.	(Att. 14)	Pirms tehniskās akopes atvienojiet akumulatoru.

(Att. 19) Šī ierīce nav elektriski izolēta. Ja izstrādājums saskaras ar augstsprieguma elektropārvades līnijām vai nonāk to tuvumā, tas var radīt smagas vai nāvējošas traumas. Elektrība no viena punkta uz otru var tikt pārvadīta ar elektrisko loku. Jo lielāks spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrība var tikt pārvadīta arī caur zariem un citiem priekšmetiem, it īpaši, ja tie ir mitri. Nekad netuviniet ierīci tuvāk par 10 m no augstsprieguma līnijām un/vai priekšmetiem, kas tiem pieskaras. Ja nepieciešams strādāt drošības zonā, pirms darba vienmēr sazinieties ar atbildīgo elektroapgādes uzņēmumu un pārliecinieties, ka barošana ir atslēgta.

yyyywwxxx Datu plāksnītē ir norādīts sērijas numurs. yyy ir ražošanas gads, ww ir ražošanas nedēļa, xxx ir kārtas numurs.

(Att. 16) Bezatteices transformators.

(Att. 17) Lietojiet un uzglabājiet akumulatoru lādētāju tikai iekštelpās.

(Att. 15) Izstrādājums atbilst spēkā esošo EK direktīvu prasībām.

(Att. 18) Dubultā izolācija.

Piezīme: Pārējie uz izstrādājuma norādītie simboli/norādes atbilst atsevišķu reģionu sertifikācijas prasībām.

Simboli uz akumulatora un/vai akumulatora lādētāja

(Att. 20)

Utilizējiet šo izstrādājumu elektrisko un elektronisko ierīču pārstrādes uzņēmumā. (Attiecas vienīgi uz Eiropu)

Drošība

Drošības definīcijas

Brīdinājumi, norādes "Uzmanību!" un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

materiālu vai blakus esošās teritorijas bojājuma risks.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgie drošības norādījumi elektroinstrumentiem

BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus, norādījumus, apskatiet ilustrācijas un tehniskos datus, kas iekļauti šī trimera komplektā. Turpmāk norādīto brīdinājumu un norādījumu neievērošana var radīt strāvas

triecienu, aizdegšanos un/vai smagas traumas.

Saglabājiet visus brīdinājumus un norādījumus turpmākām uzziņām.

Piezīme: Brīdinājumos izmantotais termins "mašīna" attiecas uz elektroierīci ar elektrotīkla barošanu (ar kabeli) vai uz izstrādājumu ar akumulatoru (bez barošanas kabeļa).

Darba zonas drošība

• Darba zonai jābūt tīrai un labi apgaismotai. Nekārtīgas un neapgaismotas darba vietas var izraisīt negadījumu.
• Nedarbiniet mašīnas sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Mašīnas rada dzirksteles, kas var aizdedzināt putekļus vai tvaikus.
• Mašīnas lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēļ varat zaudēt vadību.

Elektrodrošība

• Mašīnas kontaktspraudņiem jāatbilst kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! iezemētām mašīnām nedrīkst izmantot nekādus pārejas spraudņus. Oriģināli kontaktspraudņi un atbilstošas kontaktligzdas samazina elektriskās strāvas triecienu risku.
• Nepieļaujiet ķermeņa saskari ar iezemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies ķermeņa zemējums, pastāv paaugstināts elektriskās strāvas trieciena risks.
• Nepakļaujiet mašīnas lietus vai mitruma iedarbībai. Ūdens, kas iekļuvis mašīnā, palielina elektriskās strāvas trieciena risku. Lietojot kabeli, ievērojiet piesardzību. Nekad neizmantojiet barošanas kabeli mašīnas pārnēsāšanai, vilkšanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies kabeļi paaugstina elektriskās strāvas trieciena risku.
• Lietojot mašīnu ārpus telpām, izmantojiet piemērotu ārtelpu pagarinātāju. Lietošanai ārpus telpām piemērota pagarinātāja lietošana samazina elektriskās strāvas trieciena risku.
• Ja mašīna jālieto mitrumā, izmantojiet paliekošās strāvas ierīci (Residual Current Device, RCD). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks.

Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var kļūt ugunsbīstams, lietojot to cita veida akumulatora blokam. - Izmantojiet dzīvžoga šķēres tikai paredzētajiem akumulatoriem. Jebkura cita akumulatora bloka lietošana var radīt traumas un aizdegšanās risku. - Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spaiļu savienošana var radīt apdegumus vai aizdegšanos. - Nepareizi lietojot, no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja šķidrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No akumulatora iztecējis šķidrums var radīt kairinājumu vai apdegumus. - Nelietojiet bojātu vai pārveidotu akumulatoru vai apgaismojuma sistēmu. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, sprādzienu vai traumu gūšanas risku. - Nepakļaujiet akumulatoru vai dzīvžoga šķēres uguns vai augstas temperatūras ietekmei. Ja pakļaujat dzīvžoga šķēres uguns vai tādas temperatūras iedarbībai, kas pārsniedz 130°C (265 F), var notikt sprādziens. - Ievērojiet visus norādījumus par akumulatora uzlādi un nekādā gadījumā neuzlādējiet akumulatoru vai apgaismojuma sistēmu ārpus lietošanas rokasgrāmatā norādītā temperatūras diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt aizdegšanās risku.

Apkope

• Uzticiet mašīnas apkopi tikai kvalificētam remontdarbu speciālistam, kas izmanto oriģinālās rezerves daļas. Tādējādi tiks garantēta mašīnas droša izmantošana.
• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarota apkopes pakalpojumu nodrošinātājs.

Teleskopiskā zaru zāģa drošības brīdinājumi:

Turieties drošā attālumā no zāģa ķēdes vai zāģa asmens, kad teleskopiskais zaru zāģis darbojas. Pirms iedarbināt teleskopisko zaru zāģi, pārliecinieties, ka zāģa ķēde vai zāģa asmens nekam nepieskaras. Pat brīdis neuzmanības, izmantojot teleskopisko zaru zāģi, var radīt smagu traumu jums un citiem. - Izmantojot teleskopisko zaru zāģi, vienmēr turiet to ar abām rokām. Turiet teleskopisko zaru zāģi ar abām rokām, lai nezaudētu vadību. Lai mazinātu nāvējošas elektrotraumas risku, nelietojiet teleskopisko zaru zāģi elektropārvades līniju tuvumā. Saskare ar elektropārvades līnijām vai zaru zāģa izmantošana to tuvumā var radīt smagas traumas vai nāvējošu elektrotraumu. - Turiet teleskopisko zaru zāģi tikai aiz izolētām rokturu virsmām, jo zāģa ķēde vai asmens var saskarties ar slēptiem vadiem. Zāģa ķēdei vai zāģa asmenim saskaroties ar zem sprieguma esošu vadu, var pārvadīt spriegumu uz ierīces neizolētajām metāla daļām, saskare ar kurām var izraisīt elektrotraumu. - Izmantojiet acu un ausu aizsarglīdzekļus. Ieteicams izmantot papildu aizsargaprīkojumu rokām un neslīdošus apavus. Atbilstoši aizsarglīdzekļi samazinās traumas gūšanas risku. - Strādājot ar teleskopisko zaru zāģi augstumā, vienmēr izmantojiet galvas aizsarglīdzekļus. Izsviesti gruži var radīt smagas traumas. - Vienmēr stāviet stabili un lietojiet teleskopisko zaru zāģi tikai tad, ja atrodaties uz nekustīgas, drošas un līdzenas virsmas. Uz slidenas vai nestabilas virsmas var zaudēt līdzsvaru vai ierīces vadību. - Neizmantojiet teleskopisko zaru zāģi, atrodoties kokā, uz kāpnēm, jumta vai uz citas nestabilas pamatnes. Pretējā gadījumā var zaudēt līdzsvaru, zaudēt vadību un gūt traumas. - Nodrošiniet, lai barošanas kabelis un pagarinātājkabelis neatrastos griešanas vietas tuvumā. Barošanas kabeli vai pagarinātājkabeli var būt grūti saskatāmi kokos, un tos var nejauši sagriezt zāģa ķēde vai zāģa asmens. Nelietojiet teleskopisko zaru zāģi sliktos laikapstākļos, it īpaši, ja ir iespējams negaiss. Tas palielina risku, ka jums varētu iespert zibens. Zāģējot nospriegotu zaru, esiet uzmanīgi, jo tas var atlekt atpakaļ savā sākotnējā stāvoklī.

Kad koka skiedras ir atbrīvotas, saspiestais zars var atlekt un atsisties pret operatoru un/vai izsist teleskopisko zaru zāģi no rokām.

• Esiet īpaši piesardzīgi, zāģējot krūmus un jaunos kociņus. Tievākie zari var iekerties zāģa ķēdē vai zāģa asmenī un atlekt atpakaļ jūsu virzienā, vai likt jums zaudēt līdzsvaru. Pārnēsājot teleskopisko zaru zāģi, kad ierīce ir izslēgta, uzmanieties, lai neieslēgtu barošanas slēdzi, un netuviniet zāģa ķēdi vai zāģa asmeni ķermenim. Atbilstoša teleskopiskā zaru zāģa lietošana mazinās iespējamo risku nejauši saskarties ar zāģa ķēdi vai zāģa asmeni.
• Pārvadājot vai uzglabājot teleskopisko zaru zāģi, vienmēr uzlieciet sliedes vai zāģa asmens pārsegu. Atbilstoša teleskopiskā zaru zāģa lietošana mazinās iespējamo risku nejauši saskarties ar zāģa ķēdi vai zāģa asmeni.
• Pirms izņemat iestrēgušu materiālu, uzglabājat vai apkopjat teleskopisko zaru zāģi, pārliecinieties, ka slēdzis ir izslēgts un akumulatori ir izņemti. Ja ierīce sāk negaidīti darboties, kad izņemat iestrēgušu materiālu vai veicat apkopi, var tikt gūta smaga trauma.
• Zāģējiet tikai koksni. Neizmantojiet teleskopisko zaru zāģi tam neparedzētos nolūkos. Piemēram, neizmantojiet teleskopisko zaru zāģi, lai zāģētu plastmasu, metālu, mūri vai būvmateriālus, kas nav izgatavoti no koka. Teleskopiskā zaru zāģa izmantošana tādiem mērķiem, kādiem tas nav paredzēts, var radīt bīstamas situācijas.

Atsitiena cēloņi un operatora izvairīšanās no tā

Atsitiens var rasties, kad virzītājsliežu priekšgals vai gals saskaras ar kādu priekšmetu, vai kad iezāģējums kokā aizveras un iespiež zāģa ķēdi. Saskaršanās ar sliedes galu dažos gadījumos var izraisīt pēkšņu pretēji vērstu reakciju, atsitienam strauji virzot virzītājsliežu augšup un operatora virzienā. Zāģa ķēdes iespiešana virzītājsliežu augšējā galā var strauji virzīt virzītājsliežu atpakaļ operatora virzienā. Jebkuras šādas reakcijas rezultātā jūs varat zaudēt kontroli pār zāģi un gūt nopietnas traumas. Nepaļaujieties tikai uz drošības ierīcēm, ar kurām aprīkots zāģis. Kā ķēdes zāģa lietotājam jums ir jāveic vairākas darbības, lai zāģēšanas darbu laikā nepieļautu negadījumus vai traumas. Atsitiens ir ķēdes zāģa nepareizas lietošanas un/vai nepareizu ekspluatācijas procedūru vai ekspluatācijas apstākļu sekas, un to var nepieļaut, veicot tālāk aprakstītos atbilstošos piesardzības pasākumus.

Turiet ķēdes zāģi stingrā tvērienā, ar īkšķiem un pārējiem pirkstiem aptverot ķēdes zāģa rokturus, turiet ar abām rokām un ieņemiet tādu stāju un roku pozīciju, lai varētu pretoties atsitiena spēkam. Operators var kontrolēt atsitiena spēkus, ja ir veikti atbilstoši piesardzības pasākumi. Neatlaidiet ķēdes zāģi. - Nesniedzieties pārāk augstu un nezāģējiet virs plecu augstuma. Tas palīdzēs izvairīties

no nejaušas sliedes gala saskares un efektīvāk kontrolēt ķēdes zāģi neparedzētos gadījumos.

• Nomaiņai izmantojiet tikai virzītājsliežu un zāģa ķēdes, ko norādījis ražotājs. Neatbilstošas rezerves virzītājsliežu un zāģa ķēdes var izraisīt ķēdes pārtrūkšanu un/vai atsitienu.
• Ievērojiet ražotāja instrukcijas par zāģa ķēdes asināšanu un apkopi. Dziļummēra augstuma samazināšana var izraisīt palielinātu atsitienu.

SAGLABĀJIET ŠĪS INSTRUKCIJAS.

Vispārīgi drošības norādījumi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

Lai novērstu izstrādājuma nejaušas iedarbināšanas risku, izņemiet akumulatoru. - Šis izstrādājums ir bīstams instruments, ja ar to nerīkojas uzmanīgi vai ja to lieto nepareizi. Šis izstrādājums var izraisīt smagas vai nāvējošas traumas operatoram vai citām personām. - Neizmantojiet izstrādājumu, ja tā sākotnējā specifikācija ir mainīta. Nemainiet izstrādājuma detaļas bez ražotāja apstiprinājuma. Izmantojiet tikai tādas detaļas, ko ir apstiprinājis ražotājs. Veicot nepareizu apkopi, var tikt radītas smagas vai nāvējošas traumas. - Pirms lietošanas pārbaudiet izstrādājumu. Skatiet šeit: Pārbaude pirms iedarbināšanas lpp. 359 un Tehniskās apkopes grafiks lpp. 360. Nelietojiet izstrādājumu, kas ir bojāts vai nedarbojas pareizi. Ievērojiet šajā rokasgrāmatā aprakstītās drošības pārbaudes, tehniskās apkopes un remonta instrukcijas. - Pieskatiet bērnus un neļaujiet bērniem rotaļāties ar izstrādājumu. Nekādā gadījumā neļaujiet bērniem vai tam neatbilstoši neapmācītām personām strādāt ar izstrādājumu, mainīt akumulatoru vai veikt tehnisko apkopi. Vietējie tiesību akti var ierobežot pieļaujamo lietotāja vecumu. - Glabājiet izstrādājumu norobežotā vietā, lai novērstu to, ka tam var piekļūt bērni vai personas, kam tas nav atļauts. - Glabājiet izstrādājumu bērniem nepieejamā vietā. - Nekādā gadījumā bez ražotāja atļaujas nedrīkst mainīt šī izstrādājuma konstrukciju. Vienmēr izmantojiet oriģinālos piederumus. Neatļautas izmaiņas un/vai neatļauti piederumi var radīt smagas vai nāvējošas traumas izstrādājuma lietotājam un citiem.

Piezīme: Uz lietošanu var attiekties valsts vai vietējie tiesību akti. Ievērojiet norādītos noteikumus.

Darba drošības norādījumi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas un ievērojiet tās.

Strādājot, sekojiet, lai neviens cilvēks vai dzīvnieks netuvojas darba vietai tuvāk par 15 metriem/50 pēdām. Ja viena otra tuvumā strādā vairāki operatori, drošības attālumam ir jābūt vismaz 15 m. Pretējā gadījumā pastāv risks gūt smagas traumas. Ja kāds tuvojas, nekavējoties apturiet ķēdes zāģi. Nekad nelietojiet izstrādājumu, pirms neesat paskatījies atpakaļ un pārliecinājies, ka drošības zonā neviena nav. Darbs sliktos laikapstākļos ir nogurdinošs un bieži rada papildu risku. Paaugstināta riska dēļ nav ieteicams izmantot izstrādājumu ļoti sliktos laikapstākļos, piemēram, biežā miglā, stiprā lietū, spēcīgā vējā, lielā aukstumā, negaisa laikā un tamlīdzīgos apstākļos. - Neļaujiet bērniem lietot šo izstrādājumu vai uzturēties tā tuvumā. Tā kā izstrādājums ir viegli iedarbināms, bērni to var nejauši iedarbināt, ja netiek uzraudzīti. Tas var radīt smagu traumu. Ja izstrādājums netiek uzraudzīts, atvienojiet akumulatoru. - Nodrošiniet, lai cilvēki, dzīvnieki un citi apstākļi neietekmē izstrādājuma vadību, un tie nesaskaras ar griešanas ierīci vai nestāv ceļā priekšmetiem, ko var izsviest griešanas ierīce. Lietojot dzirdes aizsarglīdzekļus, vienmēr uzmanīgi klausieties, lai sadzirdētu brīdinājumu signālus vai saucienus. Kad izstrādājums apstājas, vienmēr noņemiet dzirdes aizsarglīdzekļus. - Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrāciju ietekmē var izraisīt asinsrites vai nervu sistēmas saslimšanu. Ja jūtat pārmērīgas vibrācijas ietekmes simptomus, sazinieties ar ārstu. Simptomi var būt šādi: nejutīgums, tirpsana, durstīšana, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās. - Nekādā gadījumā neizmantojiet griešanas ierīci, ja nav uzstādīts apstiprināts aizsargs. Ja aizsargs ir uzstādīts nepareizi vai ir bojāts, var rasties smagas traumas. - Pirms veicat jebkādu darbu ar izstrādājumu, noteikti izslēdziet to, izņemiet akumulatoru un pārliecinieties, vai griešanas aprīkojums ir pilnībā apstādināts. Asināšanas instrukciju neievērošana būtiski palielinās ķēdes atsitiena risku. Ja ir radusies situācija, kurā nezināt, kā rīkoties, lūdziet padomu speciālistam. Sazinieties ar izplatītāju vai apkopes darbnīcu. Izvairieties no lietošanas paņēmieniem, kurus nepārvaldāt. - Izvairieties no lietošanas paņēmieniem, kurus nepārvaldāt.

• Nekādā gadījumā neizmantojiet izstrādājumu, ja esat noguris, lietojis alkoholu, vielas vai medikamentus, kas var ietekmēt redzi, modrību, koordināciju vai spriestspēju.
• Šis izstrādājums var tikt spēcīgi pasviests uz sāniem, ja sliedes gals nonācis kontaktā ar fiksētu priekšmetu. To sauc par atsitienu. Atsitiens var būt pietiekami spēcīgs, lai liktu izstrādājumam/operatoram spēji pagriezties jebkurā virzienā un, iespējams, zaudēt vadību par izstrādājumu. Centieties nezāģēt ar vadošās sliedes galu.
• Nelietojiet izstrādājumu, ja nav iespējams pasaukt palīdzību nelaimes gadījumā.
• Strādājiet uz stabilas pamatnes un nodrošiniet, lai jūs būtu līdzsvarā. Gādājiet, lai jūs varētu droši pārvietoties un stāvēt. Pārbaudiet, vai tuvumā nav šķēršļu (saknes, akmeņi, zari, bedres utt.), kas var traucēt, ja pēkšņi nepieciešams pārvietoties. Ievērojiet īpašu piesardzību, strādājot nogāzēs. Vienmēr pārbaudiet darba zonu. Novāciet visus citus nenostiprinātus priekšmetus, piemēram, akmeņus, stikla lauskas, naglas, metāla stiepli, auklas u. c., kas var tikt izsviestas vai aptīties ap griešanas ierīci.
• Esiet sevišķi uzmanīgs, zāģējot nospriegotus kokus. Nospriegots koks var atlekt atpakaļ savā sākotnējā stāvoklī gan pirms, gan pēc tā nozāģēšanas. Ja jūs pats stāvat nepareizi vai zāģējat nepareizā vietā, koks var trāpīt jums vai izstrādājumam un tādējādi likt zaudēt kontroli pār izstrādājumu. Abās situācijās ir iespējami nopietni ievainojumi.
• Izmantojiet drošības jostu, lai atbalstītu izstrādājuma svaru un padarītu to ērtāk vadāmu. Vienmēr turiet izstrādājumu ar abām rokām. (Att. 21)
• Pirms pārvietošanas uz citu vietu izslēdziet izstrādājumu. Pirms izstrādājuma pārvietošanas vai transportēšanas jebkādā attālumā uzlieciet transportēšanas aizsargu.
• Nekad nelieciet zemē izstrādājumu, kas darbojas, ja nevarat to uzraudzīt. Ja izstrādājums tiek ekspluatēts temperatūrā, kas ir zemāka par -10 °C, izstrādājums un akumulators ir jāuzglabā apsildāmā vietā vismaz 24 stundas pirms darba sākšanas.
• Nekādā gadījumā nestāviet tieši zem zara, kas tiek griezts. Tas var izraisīt nopietnas vai pat nāvējošas traumas.
• Ievērojiet spēkā esošos drošības noteikumus, kas attiecas uz darbu gaisa elektrolīniju tuvumā.
• Šis izstrādājums nav elektroizolēts. Ja izstrādājums saskaras ar augstsprieguma elektropārvades līnijām vai nonāk to tuvumā, var rasties smagas traumas. Elektrība no viena punkta uz otru var tikt pārnesta ar elektrisko loku. Jo lielāks spriegums, jo tālāk elektriskā strāva var tikt pārvadīta. Elektrība var tikt pārvadīta arī ar zaru un citu priekšmetu palīdzību, sevišķi, ja tie ir mitri. Vienmēr nodrošiniet vismaz 10 m / 33 pēdu attālumu starp produktu un augstsprieguma pārvades līniju un/vai priekšmetiem, kas ir saskarē ar to. Ja nepieciešams

strādāt drošības zonā, pirms darba vienmēr sazinieties ar atbildīgo elektroapgādes uzņēmumu un pārliecinieties, ka barošana ir atslēgta.

• Bojāta griešanas ierīce var palielināt negadījumu rašanās risku.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms izstrādājuma

lietošanas izlasiet zemāk izklāstītos brīdinājumus.

• Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumas smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Izmantojiet aizsargķiveri, ja pastāv krītošu priekšmetu draudi.
• Ilgstoša uzturēšanās troksnī var bojāt dzirdi. Ar akumulatoriem darbināmas ierīces kopumā ir salīdzinoši klusas, taču bojājumus var radīt trokšņa līmenis apvienojumā ar ilgstošu iedarbību. Husqvarna iesaka operatoram lietot dzirdes aizsarglīdzekļus, ja ierīce tiek lietota ilgstoši. Ja lietotājs ar ierīci strādā ilgstoši un regulāri, viņam ir regulāri jāpārbauda dzirde.

BRĪDINĀJUMS: Dzirdes aizsarglīdzekļi ierobežo iespēju dzirdēt skaņas un brīdinājuma signālus.

• Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejas vairogs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst ASV standarta ANSI Z87.1 vai standarta EN 166 prasībām ES valstīs.
• Sejas aizsardzībai izmantojiet sejas vairogu. Ar sejas vairogu nepietiek, lai aizsargātu acis.

(Att. 22)

Vajadzības gadījumā izmantojiet cimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas ierīci. Lietojiet izturīgus, neslīdošus zābakus vai kurpes. Lietojiet izturīga auduma apģērbu. Vienmēr valkājiet biezas, garas bikses un apģērbu ar garām piedurknēm. Nevalkājiet vaļīgu apģērbu, kas viegli var iekerties krūmos un zaros. Nenesājiet rotaslietas, nevelciet šortus, sandales un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem.

(Att. 23)

• Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi.

(Att. 24)

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.
• Regulāri pārbaudiet drošības ierīces. Skatiet šeit: Tehniskās apkopes grafiks lpp. 360. Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi.

Tastatūras pārbaude

1. Nospiediet ieslēgšanas/izslēgšanas (On/Off) pogu (A). (Att. 25)

a) Dzinēja skeres ir ieslēgtas, ja deg gaismas diode (B). b) Izstrādājums ir izslēgts, ja nedeg LED indikators (B).

1. Ja deg vai mirgo brīdinājuma indikators (C). Skatiet šeit: Tastatūra, 364. lpp.

Piedzīņas mēlītes bloķētāja pārbaude

Piedzīņas mēlītes bloķētājs ir paredzēts nejaušas iedarbināšanas novēršanai. Ja stumsit piedzīņas mēlītes bloķētāju uz priekšu (A) un tad piespiedīsit to rokturim (B), piedzīņas mēlīte (C) tiks atbrīvota. Atlaižot rokturi, piedzīņas mēlīte un piedzīņas mēlītes bloķētājs atgriežas sākotnējā stāvoklī. Šo darbību nodrošina trīs atsevišķas atsperes.

(Att. 26)

1. Pārbaudiet, vai piedzīņas mēlīte ir nobloķēta, kad bloķētājs ir sākotnējā stāvoklī. (Att. 27)
2. Bīdiet piedzīņas mēlītes bloķētāju uz priekšu (A) un uz leju. Turiet piedzīņas mēlītes bloķētāju piespiestu rokturim (B) un pārliecinieties, ka pēc atbrīvošanas tas atgriežas sākotnējā stāvoklī. (Att. 28)
3. Pārbaudiet, vai piedzīņas mēlīte un piedzīņas mēlītes bloķētājs brīvi kustas un atgriešanās atspere darbojas pareizi. (Att. 29)
4. Nospiediet pogu ieslēgt/izslēgt (On/Off); skatiet šeit: Dzinēja skeru ieslēgšana, 360. lpp.
5. Pilnībā nospiediet piedzīņas mēlīti, lai darbinātu izstrādājumu maksimālā ātrumā.
6. Atlaidiet piedzīņas mēlīti un pārbaudiet, vai griešanas ierīce apstājas un ir nekustīga.

Griešanas ierīces aizsargs

Griešanas ierīces aizsargs neļauj vaļīgus objektus izsviest operatora virzienā.

Pārbaudiet, vai nav radušies griešanas ierīces aizsarga bojājumi, un nomainiet to, ja tas ir bojāts. Griešanas ierīcei izmantojiet tikai apstiprinātu aizsargu.

Griešanas aprīkojuma drošības instrukcijas

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Lietojiet tikai apstiprinātus virzītājsliedes/zāģa ķēdes komplektus un asināšanas aprīkojumu. Norādījumus skatiet šeit: Piederumi, lpp. 367. Lietojot zāģa ķēdi vai veicot tās apkopi, valkājiet aizsargcimdus. Zāģa ķēde var radīt traumas arī tad, ja tā nekustas. Griezējzobiem vienmēr jābūt pareizi uzasinātiem. Ievērojiet norādījumus un izmantojiet ieteikto šablonu. Bojāta vai nepareizi uzasināta zāģa ķēde paaugstina nelaimes gadījumu risku.

(Att. 30) - Ievērojiet pareizu griešanas dziļuma iestatījumu. Ievērojiet norādījumus un izmantojiet ieteicamo dziļummēra iestatījumu. Pārāk liels dziļummēra iestatījums paaugstina atsitiena risku.

(Att. 31) - Pārbaudiet, vai zāģa ķēdes spriegojums ir pareizs. Ja zāģa ķēde nav stingri piespiesta virzītājsliedei, tā var kļūt vaļīga. Nepareizs zāģa ķēdes spriegojums paaugstina virzītājsliedes, zāģa ķēdes un zāģa piedziņas zobrata nodilumu. Sk. Zāģa ķēdes spriegošana, lpp. 363.

(Att. 32)

• Regulāri veiciet griešanas aprīkojuma apkopi un nodrošiniet, lai tas būtu pareizi eļļots. Ja zāģa ķēde netiek pareizi eļļota, paaugstinās virzītājsliedes, zāģa ķēdes un zāģa piedziņas zobrata nodiluma risks.

(Att. 33)

Akumulatora drošība

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet zemāk minētos brīdinājuma norādījumus.

• Izmantojiet tikai Husqvarna apstiprinātus akumulatorus. Skatiet šeit: Apstiprinātie akumulatori, lpp. 367. Akumulatoriem ir šifrēta programmatūra.
• Izmantojiet Husqvarna apstiprinātus akumulatorus kā barošanas avotu tikai paredzētajiem Husqvarna izstrādājumiem. Lai nepielautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu ierīču barošanas avotu.
• Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, monētām, skrūvēm vai citiem metāla priekšmetiem. Var notikt akumulatora īssavienojums.
• Nelietojiet vienreiz lietojamās baterijas.
• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.
• Neglabājiet akumulatoru vietās, kas ir pakļautas tiešai saules gaismai, karstumam vai atklātai liesmai. Akumulators var radīt apdegumus un/vai ķīmiskus apdegumus.
• Akumulatoru nedrīkst pakļaut lietus un mitruma ietekmei.
• Akumulatoru nedrīkst pakļaut mikroviļņu un augsta spiediena ietekmei.
• Akumulatoru nedrīkst izjaukt vai saspiest. Ja rodas noplūde no akumulatora, neļaujiet šķidrumam saskarties ar ķermeni vai acīm. Ja pieskaraties šķidrumam, nomazgājiet skarto vietu ar lielu daudzumu ūdens un ziepēm un meklējiet medicīnisko palīdzību. Ja šķidrums iekļūst acīs, neberzējiet tās, bet vismaz 15 minūtes skalojiet ar ūdeni un meklējiet medicīnisko palīdzību.
• Akumulatoru drīkst izmantot temperatūrā no -10 °C (14 °F) līdz 40 °C (114 °F).
• Nedrīkst tīrīt akumulatoru un tā lādētāju ar ūdeni. Skatiet šeit: Produkta, akumulatora un akumulatora lādētāja tīrīšana lpp. 364.
• Nelietojiet akumulatoru, kas ir bojāts vai nedarbojas pareizi.
• Uzglabājiet akumulatorus vietā, kur nav metāla priekšmetu, piemēram, naglu, skrūvju vai rotaslietu. Sargājiet akumulatoru no bērniem.

Akumulatora lādētāja drošības norādes

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet zemāk minētos brīdinājuma norādījumus.

Ja drošības norādījumi netiek ievēroti, pastāv elektriskās strāvas trieciena vai īssavienojuma risks. - Neizmantojiet citus akumulatoru lādētājus, izņemot paredzēto. Izmantojiet tikai Husqvarna apstiprinātus akumulatoru lādētājus, lai uzlādētu Husqvarna apstiprinātos akumulatorus. Norādījumus skatiet šeit: Apstiprinātie akumulatoru lādētāji lpp. 368. Nemēģiniet izjaukt akumulatora lādētāju. - Nelietojiet akumulatora lādētāju, kas ir bojāts vai nedarbojas pareizi. - Nevelciet akumulatora lādētāju aiz barošanas kabeļa. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, velciet aiz kontaktspraudņa. Nevelciet aiz barošanas kabeļa. - Uzmanieties, lai vadi un pagarinātāji nesaskartos ar ūdeni, eļļu un asām malām. Nodrošiniet, lai kabelis netiktu saspiests starp priekšmetiem, piemēram, durvīm, nožogojumiem vai līdzīgām konstrukcijām. - Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Pārliecinieties, vai akumulatora lādētājs nav pārsegts. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktspraudni. - Uzlādējiet akumulatoru tikai tādās telpās, kur ir laba gaisa plūsma un kur akumulators nav pakļauts

saules gaismas ietekmei. Neuzlādējiet akumulatoru ārpus telpām. Neuzlādējiet akumulatoru mitrumā.

• Akumulatora lādētāju izmantojiet tikai vietās, kur temperatūra ir no 5 °C (41 °F) līdz 40 °C (104 °F). Izmantojiet lādētāju labi vēdināmā un sausā vietā, kur nav putekļu.
• Neievietojiet nekādus priekšmetus akumulatora lādētāja dzesēšanas atverēs.
• Nekādā gadījumā akumulatora lādētāja spailes nesavienojiet ar metāla priekšmetiem, jo tas var izraisīt akumulatora lādētāja īssavienojumu.
• Izmantojiet apstiprinātas kontaktligzdas, kas nav bojātas. Pārliecinieties, vai akumulatora lādētāja vads nav bojāts. Ja tiek izmantoti pagarinātāji, pārliecinieties, vai tie nav bojāti.

• Noņemiet akumulatoru, pirms veicat apkopi, tās pārbaudes vai montējat produktu.
• Operators drīkst veikt tikai šajā lietotāja rokasgrāmatā norādītos apkopes un servisa darbus. Par plašākiem apkopes un servisa darbiem sazinieties ar jūsu apkopes nodrošinātāju.
• Netīriet akumulatoru un tā lādētāju ar ūdeni. Spēcīgs mazgāšanas līdzeklis var radīt plastmasas bojājumus.
• Neveicot apkopi, samazinās produkta dzīves cikls un palielinās nelaimes gadījumu risks.
• Īpaša apmācība ir nepieciešama visiem apkopes un remontdarbiem, jo īpaši šī produkta drošības ierīcēm. Ja visas šajā lietotāja rokasgrāmatā norādītās pārbaudes netiek apstiprinātas pēc apkopes veikšanas, sazinieties ar apkopes nodrošinātāju. Mēs garantējam profesionālu remontdarbu un apkopes pieejamību jūsu produktam. Vienmēr izmantojiet tikai oriģinālas detaļas.

Montāža

Ievads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus.

Sliedes un zāģa ķēdes uzstādīšana

1. Noņemiet sliedes uzgriezni, ar ko pieskrūvēts zāģa vāks.
2. Noregulējiet virzītājsliedi uz virzītājsliedes skrūves. Novietojiet virzītājsliedi aizmugures pozīcijā. Paceliet zāģa ķēdi virs piedziņas zobrata un ievietojiet virzītājsliedes rievā. Sāciet ar vadsliežu augšējo malu.
3. Pārliecinieties, ka griezēju malas sliedes augšpusē ir vērstas uz priekšu, kā norādīts ar simbolu uz izstrādājuma (C).
4. Saskaņojiet sliedes atveri ar ķēdes regulēšanas tapu un uzlieciet zāģa pārsegu. Pārliecinieties, vai dzenošie posmi labi pieguļ ķēdes piedziņas zobratam (B). Pārbaudiet, vai zāģa ķēde ir ievietota virzītājsliedes rievā. Ar pirkstiem iespējami stingrāk pievelciet sliedes uzgriežņus. (Att. 34)
5. Nospriegojiet zāģa ķēdi, skatiet šeit: Zāģa ķēdes spriegošana lpp. 363.

Zāģa galviņas leņķa regulēšana

BRĪDINĀJUMS: Iestatiet izstrādājumu pozīcijā Off (Izslēgts) un pirms darba turpināšanas izņemiet akumulatoru. Lietojiet aizsargcimdus.

1. Atskrūvējiet vaļīgāk zāģa galviņas (A) skrūves.
2. Pagrieziet zāģa galviņu (B) par 90° leņķi
3. Pievelciet skrūves (A). (Att. 35)

Zaru āķa montāža

Lai piestiprinātu zaru āķi, izmantojiet 2 skrūves. (Att. 36)

Aizsarga uzstādīšana

1. Lai piestiprinātu aizsargu, izmantojiet 6 skrūves. (Att. 37)

Kāta garuma regulēšana

1. Atskrūvējiet fiksatoru. (Att. 38)
2. Izvelciet kātu vajadzīgajā garumā.
3. Pievelciet fiksatoru. (Att. 39)

Stiprinājuma siksnas regulēšana

1. Uzlieciet stiprinājuma siksnu.
2. Piestipriniet stiprinājuma siksnu pie stiprinājuma siksnas acs.
3. Noregulējiet stiprinājuma siksnas garumu tā, lai stiprinājuma siksnas acs atrastos aptuveni vienā augstumā ar jūsu gurnu. (Att. 21)

Akumulatoru lādētāja pievienošana

1. Pievienojiet akumulatora lādētāju atbilstoši spriegumam un frekvencei, kas norādīta datu plāksnītē.
2. Ievietojiet kontaktdakšu iezemētā kontaktligzdā. Vienu reizi iemirgosies akumulatora lādētāja zaļās krāsas LED indikators.

Piezīme: Akumulators netiks uzlādēts, ja akumulatora temperatūra ir zemāka par 0°C (32°F) vai pārsniedz 50°C (122°F). Ja temperatūra pārsniedz 50°C / 122°F, akumulatora lādētājs atdzesē akumulatoru pirms uzlādes.

Akumulatora savienošana ar produktu

BRĪDINĀJUMS: Produktā izmantojiet tikai Husqvarna oriģinālos akumulatorus.

1. Pārliecinieties, vai akumulators ir pilnībā uzlādēts.
2. Iebīdiet akumulatoru izstrādājuma akumulatora turētājā. Atskanot klikšķim, akumulators automātiski nofiksējas. (Att. 40)

IEVĒROJIET: Ja akumulators viegli neieslīd akumulatora turētājā, akumulators nav pareizi uzstādīts. Pretējā gadījumā izstrādājums var tikt bojāts.

1. Pārliecinieties, vai akumulators ir pareizi uzstādīts.

Kēdes eļļas uzpildīšana

Uzpildiet kēdes eļļu pēc 1 darba stundas vai kad akumulators ir tukšs.

1. Atveriet kēdes eļļas tvertnes vāciņu uz zāģa galviņas. (Att. 41)
2. Iepildiet Husqvarna kēdes eļļu.
3. Uzlieciet kēdes eļļas tvertnes vāciņu.

Lietošana

Ievads

BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam.

Pārbaude pirms iedarbināšanas

1. Pārbaudiet darba zonu. Novāciet priekšmetus, kas var tikt izmesti, darba gaitā tiem pieskaroties.
2. Pārbaudiet zāģa ķēdi. Nekādā gadījumā neizmantojiet neasu, ieplaisājušu vai bojātu aprīkojumu.
3. Pārbaudiet, vai izstrādājums ir pilnīgi labā stāvoklī.
4. Pārbaudiet, vai visas skrūves un uzgriežņi ir pievilkti.
5. Pārliecinieties, vai ķēde ir adekvāti eļļota. Sk. sadaļu Griešanas aprīkojuma eļļošana lpp. 363.
6. Pārbaudiet, vai zāģa ķēde vienmēr apstājas tukšgaitā.
7. Izmantojiet produktu vienīgi tam, kam tas paredzēts.
8. Pārliecinieties, vai rokturis un drošības detaļas ir nevainojamā darba kārtībā. Nekādā gadījumā nelietojiet ierīci, kurai trūkst detaļu vai kura ir modificēta attiecībā pret specifikāciju.

Dzīvžoga šķēru ieslēgšana

1. Turiet nospiestu ieslēgšanas/izslēgšanas (On/Off) pogu, līdz iedegas zaļais LED indikators. (Att. 44)
2. Regulējiet ātrumu ar piedziņas mīlīti.

SavE funkcijas izmantošana

Šim izstrādājumam ir enerģijas taupīšanas funkcija SavE. Funkcija SavE samazina ķēdes ātrumu un nodrošina ilgāko darbības laiku pēc akumulatora uzlādes.

Piezīme: Funkcija SavE nesamazina izstrādājuma griešanas jaudu.

1. Nospiediet tastatūras pogu SavE.
2. Pārliecinieties, vai iedegas zaļais LED indikators.
3. Nospiediet pogu SavE vēlreiz, lai funkciju izslēgtu. Zaļais LED indikators nodziest. (Att. 45)

Izstrādājuma lietošana

BRĪDINĀJUMS: Nestāviet tieši zem zara, kas tiek griezts. Tas var izraisīt nāvi vai bīstamas traumas.

Rīkojieties uzmanīgi, ja strādājat netālu no gaisvadu elektrolīnijām. Krītoši zari var izraisīt īssavienojumu. Ja iespējams, izvēlieties tādu pozīciju, lai varētu zāģēt taisnā leņķī pret zaru. (Att. 47) Lielus zarus zāģējiet pa daļām. Ņemiet vērā, ka krītoši zari pēc atsitiena pret zemi var atlēkt operatora virzienā. (Att. 48) - Nedrīkst zāģēt zara pamatni pārāk tuvu stumbram, jo tas palēnina apaugšanu un palielina sēņu infekcijas risku. (Att. 49) - Izmantojiet atduri griešanas galvas pamatnē kā atbalstu zāģēšanas laikā. Tas palīdzēs novērst griešanas ierīces "lēkāšanu" uz zara. (Att. 50) - Pirms pārzāģējat zaru, veiciet sākotnēju iegriezumu zara apakšpusē. Tas novērsīs mizas noplēšanu, kas var izraisīt palēninātu apaugšanu un neatgriezeniskus koka bojājumus. Griezumam jābūt ne dziļākam kā 1/3 no zara diametra, lai izvairītos no iestrēgšanas. Kad ņemat griešanas ierīci ārā no zara, gādājiet, lai ķēde turpina griezties, tā izvairoties no iestrēgšanas. (Att. 51) - Gādājiet, lai jūsu stāja būtu stabila un darbam netraucē zari, akmeņi un koki.

BRĪDINĀJUMS: Nedrīkst aktivizēt spēka sprūdu, ja griešanas ierīce nav pilnībā saskatāma.

Apkope

Ievads

BRĪDINĀJUMS: Pirms izstrādājuma apkopes veikšanas izlasiet un izprotiet sadaļu par drošības pasākumiem.

BRĪDINĀJUMS: Pirms veicat izstrādājuma apkopi, izņemiet akumulatoru.

Tehniskās apkopes grafiks

BRĪDINĀJUMS: Pirms veikt tehnisko apkopi, izņemiet akumulatoru.

Zemāk redzams dzīvžoga šķēru apkopes darbību saraksts. Bez tehniskās apkopes grafikā norādītās tehniskās Husqvarna apkopes dienesta darbiniekiem regulāri jāveic dzīvžoga šķēru apkope. Lai saņemtu informāciju par apkopes intervāliem, sazinieties ar Husqvarna izplatītāju, kas nodrošina apkopi. Papildinformāciju skatiet darbību aprakstā, kas ir ietverts apkopes sadaļā.

Tehniskā apkope Katru dienu Reizi nedēlā	Reizi mēnesī
Tīriet dzīvžoga škēru ārējās dalas ar sausu drānu. Neizmantojietūdeni.	X
Pārliecinieties, ka ieslēgšanas/izslēgšanas (On/Off) poga darbojas pareizi un nav bojāta.	X
Pārbaudiet, vai piedzinas mēlǐte un piedzinas mēlītes blokešanas funkcija darbojas pareizi un atbilstoši drošibas noteikumiem.	X
Pārliecinieties, ka visas vadības ierīces dar-bojas un nav bojātas.	X
Rokturus uzturiet sausus un tīrus. Pārbaudiet, vai uz rokturiem navellas un smērvielas atlieku.	X
Pārliecinieties, vai nav bojāts zāga kēdes pārsegs. Ja zāga kēdes pārsegs ir bojāts, nomainiet to.	X
Pārliecinieties, vai skrūves un uzgriežni ir stingri pievilkti.	X
Notīriet ellas tvertnes vāciñu X
Pārbaudiet, vai darbojas akumulatora atbri-vošanas pogas, fiksējot akumulatoru izstrā-dājumā.	X
Pārbaudiet, vai akumulatora lādētājs nav bojāts un darbojas pareizi.	X
Pārliecinieties, vai akumulators nav bojāts. X
Pārliecinieties, vai akumulators ir uzlādēts. X
Pārliecinieties, vai akumulatora lādētājs nav bojāts.	X
Pārbaudiet visus kabelus un savienojumus. Pārliecinieties, vai nav bojājumu un netīrumu.		X
Notīriet zāga kēdes pārsegu. X
Pārbaudiet savienojumus starp akumulatoru un dzīvžoga škērēm. Pārbaudiet savienojumu starp akumulatoru un akumulatora lādē-tāju.			X
Pārliecinieties, vai zāga galviña nav bojāta. Nomainiet zāga galviŋu, ja tā ir bojāta.	Visi zāga galviñas apkopes darbi ir jāveic Husqvarna apstiprinātam izplafīṭājam.
Pārbaudiet kēdes piedziñas zobrata nodilu-mu.	Nomainiet kēdes piedziñas zobratu ik pēc aptuveni 100 darba stun-dām vai biežāk, ja tas ir nepieciešams.

Akumulatora un akumulatora lādētāja pārbaude

1. Pārbaudiet, vai akumulators nav bojāts, piemēram, vai tajā nav plaisu.
2. Pārbaudiet, vai akumulatora lādētājs nav bojāts, piemēram, vai tajā nav plaisu.
3. Pārliecinieties, vai akumulatora lādētāja savienojuma vads nav bojāts un vai tajā nav plaisu.

Griešanas ierīces apkopes veikšana

Zāģa ķēdes pārbaude

Pārbaudiet zāģa ķēdi katru dienu.

1. Pārbaudiet, vai kniedēs un posmos nav plaisu. (Att. 52)
2. Pārbaudiet, vai zāģa ķēde ir stingra.
3. Salīdziniet zāģa ķēdi ar jaunu zāģa ķēdi, lai novērtētu kniežu un posmu nodiluma pakāpi.
4. Nomainiet ķēdi, ja tai piemīt kāda no iepriekš minētajām pazīmēm.
5. Kad griezējzobi ir nodiluši līdz 4 mm (0,16 collu) garumam, zāģa ķēde ir jāmaina. (Att. 53)

Ķēdes piedziņas zobrata pārbaude

1. Regulāri pārbaudiet piedziņas zobrata nodiluma pakāpi. (Att. 54)
2. Nomainiet ķēdes piedziņas zobratu, ja tas ir nodilis un kustas no vienas motora ass puses uz otru.

Virzītājsliedes pārbaude

1. Pārbaudiet, vai eļļas kanāls nav bloķēts. Ja nepieciešams, iztīriet to. (Att. 55)
2. Pārbaudiet, vai virzītājsliedes malas nav nelīdzenas. Notīriet atstarpes, izmantojot veidni. (Att. 56)
3. Iztīriet virzītājsliedes gropi. (Att. 57)
4. Pārbaudiet, vai virzītājsliedes rieva nav nodilusi. Nomainiet virzītājsliedi, ja nepieciešams. (Att. 58)
5. Pārbaudiet, vai virzītājsliedes gals nav nelīdzens vai stipri nodilis. (Att. 59)
6. Pārbaudiet, vai sliedes iemavas zobrats brīvi griežas un vai sliedes iemavas zobrata eļļošanas atvere nav aizsērējusi. Iztīriet un ieeļļojiet to, ja nepieciešams. (Att. 60)
7. Lai pagarinātu virzītājsliedes kalpošanas laiku, katru dienu apgrieziet to. (Att. 61)

Zāģa ķēdes asināšana

Informācija par virzītājsliedi un zāģa ķēdi

BRĪDINĀJUMS: Lietojot zāģa

ķēdi vai veicot tās apkopi, valkājiet aizsargcimdus. Zāģa ķēde var radīt traumas arī tad, ja tā nekustas.

Nomainiet nodilušu vai bojātu virzītājsliedi vai zāģa ķēdi ar Husqvarna ieteiktu virzītājsliedes un zāģa ķēdes kombināciju. Tas ir jādara, lai garantētu ķēdes zāģa drošības funkciju darbību. Sarakstu ar ieteiktajām rezerves virzītājsliedes un ķēdes kombinācijām skatiet šeit: Piederumi lpp. 367.

• Virzītājsliedes garums, collas/cm. Informācija par virzītājsliedes garumu parasti ir norādīta virzītājsliedes aizmugures galā.

(Att. 62)

• Sliedes iemavas zobrata zobu skaits (T).

(Att. 63)

• Kēdes posma garums, collas. Atstarpei starp zāģa ķēdes dzinējposmiem jābūt vienādai ar attālumu starp zobiem uz sliedes īemavas zobrata un piedziņas zobrata.

(Att. 64)

• Dzinējposmu skaits. Dzinējposmu skaitu nosaka virzītājsliedes tips.

(Att. 65)

• Sliedes rievas platums, collas/mm. Virzītājsliedes trobes platumam ir jābūt vienādam ar zāģa dzinējposmu platumu.

(Att. 66)

Zāģa ķēdes eļļošanas atvere un ķēdes spriegotāja atvere. Virzītājsliedei jāatbilst izstrādājumam.

(Att. 67)

Dzinējposma platums, mm/collas.

(Att. 68)

Vispārīga informācija par griezējzobu asināšanu

Nezāģējiet ar neasu zāģa ķēdi. Ja zāģa ķēde ir neasa, ir jāpieliek lielāks spiediens, lai sliedi virzītu cauri kokam. Ja zāģa ķēde ir ļoti neasa, veidojas nevis koka skaidas, bet putekļi.

Zāģējot koku ar asu zāģa ķēdi, veidojas garas un biezas skaidas.

Zāģa ķēdes griešanas daļas - griezējus - veido griezējzobs (A) un dziļummērs (B). Atšķirība starp abu daļu augstumu ir griešanas dziļums (dziļummēra iestatījums).

(Att. 69)

Asinot griezējzobus, jāņem vērā tālāk norādītie aspekti.

• Asināšanas leņķis.

(Att. 70)

Zāģēšanas leņķis.

(Att. 71)

Vīles stāvoklis.

(Att. 72)

• Apalās vīles diametrs.

(Att. 73)

Zāģa ķēdi pareizi asināt bez pareizā aprīkojuma ir ļoti sarežģīti. Izmantojiet ieteikto vīli. Tādējādi tiks nodrošināta maksimāla griešanas veiktspēja un minimāls atsitiena risks.

BRĪDINĀJUMS: Ja netiek ievēroti norādījumi par asināšanu, būtiski pieaug atsitiena risks.

Piezīme: Informāciju par zāģa ķēdes asināšanu skatiet sadaļā Griezējzobu asināšana lpp. 363.

Griezējzobu asināšana

1. Griezējzobu asināšanai izmantojiet apalo vīli un šablonu. (Att. 74)

Piezīme: Informāciju par zāģa ķēdei ieteicamo vīli un šablonu skatiet sadaļā Piederumi lpp. 367.

1. Pārbaudiet, vai zāģa ķēdes spriegojums ir pareizs. Ja zāģa ķēde nav pareizi nospriegota, tā pārvietojas no vienas puses uz otru. Līdz ar to nav viegli uzasināt zāģa ķēdi. Norādījumus skatiet sadaļā "Zāģa ķēdes spriegošana" lpp. 363 (Att. 75).
2. Virziet vīli no griezējzobu iekšpuses uz ārpusi. Samaziniet spiedienu uz zāģēšanas līniju. (Att. 76)
3. Vispirms novīlējiet visus zobus vienā pusē.
4. Apgrieziet izstrādājumu otrādi un novīlējiet zobus otrā pusē.
5. Pārliecinieties, vai pēc novīlēšanas visi griezējzobi ir vienādi gari.
6. Zāģa ķēde ir nodilusi, ja griezējzobu garums ir 4 mm (0,16 collas). Nomainiet zāģa ķēdi. (Att. 53)

Vispārīga informācija par griešanas dziļuma iestatījuma regulēšanu

Griešanas dziļuma iestatījums (C) samazinās, kad tiek asināti griezējzobi (A). Lai nodrošinātu maksimālu griešanas veiktspēju, ir jānorīvē dziļummērs (B), līdz iegūts ieteicamais griešanas dziļuma iestatījums. Norādījumus par pareiza zāģa ķēdes griešanas dziļuma iestatījuma iegūšanu skatiet sadaļā "Piederumi" lpp. 367.

(Att. 77)

BRĪDINĀJUMS: Pārāk liels griešanas dziļums palielina ķēdes atsitiena risku!

Dziļummēra iestatījumu pielāgošana

Pirms regulējat griešanas dziļuma iestatījumu vai asināt griezējzobu, skatiet norādījumus sadaļā "Griezējzobu asināšana" lpp. 363. Mēs iesakām regulēt griešanas dziļuma iestatījumu pēc katras trešās griezējzobu asināšanas reizes.

Piezīme: Šis ieteikums ir derīgs tikai tad, ja griezējzobu garums nesamazinās pārmērīgi.

Mēs iesakām lietot mūsu šablonu, lai iegūtu pareizu griešanas dziļuma iestatījumu un pareizu leņķi.

(Att. 78)

1. Izmantojiet plakano vili un šablonu, lai regulētu griešanas dziļuma iestatījumu. Lai iegūtu pareizu griešanas dziļuma iestatījumu un leņķi, izmantojiet tikai ieteikto dziļuma mērītāju.
2. Novietojiet šablonu virs zāģa ķēdes.

Piezīme: Papildinformāciju par šablona izmantošanu skatiet uz tā iepakojuma.

1. Lietojiet plakano vili, lai novīlētu dziļummēra daļu, kas izvirzās caur šablonu. (Att. 79)

Piezīme: Griešanas dziļuma iestatījums ir pareizs, kad, velkot vili pār šablonu, nav jūtama pretestība.

Zāģa ķēdes spriegošana

BRĪDINĀJUMS: Ja zāģa ķēde nav pareizi nospriegota, tā var noslīdēt no virzītājsliedes un radīt smagas vai nāvējošas traumas.

Zāģa ķēde lietošanas laikā izstiepjas. Regulāri noregulējiet zāģa ķēdi.

1. Atskrūvējiet sliedes uzgriezni, ar kuru ir nostiprināts sajūga vāks/ķēdes bremze. Izmantojiet uzgriežņu atslēgu. (Att. 80)
2. Ar roku pēc iespējas stingrāk pievelciet sliedes uzgriežņus.
3. Paceliet virzītājsliedes priekšdaļu un pagrieziet ķēdes spriegošanas skrūvi. Izmantojiet uzgriežņu atslēgu. (Att. 81)
4. Pievelciet zāģa ķēdi, līdz tā stingri turas pie virzītājsliedes, bet to joprojām var viegli pārvietot.
5. Pievelciet sliedes uzgriežņus ar uzgriežņu atslēgu un vienlaikus paceliet virzītājsliedes galu. (Att. 82)
6. Pārbaudiet, vai ķēdi var brīvi pavilkt ar roku un tā nenokarājas no virzītājsliedes. (Att. 83)

Griešanas aprīkojuma eļļošana

BRĪDINĀJUMS: Nepareizi ieeļļota ķēde var pārtrūkt, izraisot nopietnus, pat dzīvībai bīstamus ievainojumus.

BRĪDINĀJUMS: Neizmantojiet izstrādāto eļļu. Izstrādātāja kaitē cilvēkiem, izstrādājumam un videi.

Ķēžu eļļa

BRĪDINĀJUMS: Nepareizi ieeļļota ķēde var pārtrūkt, izraisot smagas vai pat nāvējošas traumas.

• Ķēdes eļļai ir pilnībā jāpārklāj visa ķēde un jāsaglabā viskozitāte neatkarīgi no tā, vai ir karsta vasara vai auksta ziema.
• Mēs piedāvājam labāko ķēdes eļļu, kas ir izstrādāta uz augu eļļas bāzes un bioloģiski noārdās. Lai pagarinātu ķēdes darbmūžu un nekaitētu apkārtējai videi, ieteicams lietot mūsu eļļu.
• Ja mūsu eļļa nav pieejama, iesakām lietot parastu ķēdes eļļu. Ja īstā ķēdes eļļa nav pieejama, var izmantot parastu transmisijas eļļu EP 90.
• Nekad nelietojiet vecu eļļu! Tā var kaitēt jums, izstrādājumam un videi.

Ķēdes eļļošanas pārbaude

1. Pārbaudiet ķēdes eļļošanu katrā degvielas uzpildīšanas reizē. Pagrieziet stieņa galu pret gaisu virsmu apmēram 20 cm (8 collas) prom. Pēc 1 minūtes darbināšanas ar 75% jaudas, uz gaisa virsmas vajadzētu būt skaidri saskatāmai eļļas līnijai. (Att. 84)

Pārbaudes veikšana eļļošanas problēmu gadījumā

1. Pārbaudiet, vai ķēdes eļļas rieva nav aizsprostota. Ja nepieciešams, iztīriet. (Att. 85)
2. Pārbaudiet, vai ir tīra eļļas rieva pārnesumkārbas karterī. Ja nepieciešams, iztīriet.
3. Pārbaudiet, vai ķēdes iemavas zobrats griežas brīvi. Ja pēc iepriekš norādītajām pārbaudēm ķēdes eļļošanas sistēma joprojām nedarbojas, sazinieties ar apkopes darbnīcu. (Att. 86)

Ķēdes piedziņas zobrata maiņa

1. Noskrūvējiet ķēdes uzgriezni (A), kas notur sajūga pārsegu.
2. Noņemiet sajūga pārsegu (B).
3. Izņemiet skrūvi (C).
4. Noņemiet paplāksni (D).
5. Noņemiet diska atsperi (E)
6. Noņemiet ķēdes piedziņas zobratu (F). (Att. 87)
7. Uzstādiet jaunu ķēdes piedziņas zobratu.

Produkta, akumulatora un akumulatora lādētāja tīrīšana

1. Pēc lietošanas tīriet produktu ar sausu drānu.
2. Tīriet akumulatoru un akumulatora lādētāju ar sausu drānu. Akumulatora vadotnes ķēdes ir vienmēr jābūt tīrām.
3. Pirms lietošanas pārliecinieties, vai akumulatora un akumulatora lādētāja spailes ir tīras.
4. Notīriet ar birsti vietu ap eļļas tvertnes vāciņu.
5. Notīriet ar birsti aizsargvāciņa iekšējo virsmu.

Problēmu novēršana

Tastatūra

Kjūme lespējamās klūmes lespējamais risinājums
Mirgo zaḥais iedarbi-nāšanas LED indikā-tors.	Akumulators izlādējies. Uzlādējiet akumulatoru.
Mirgo sarkanas krā-sas kljūdas LED indi-kators.	Pārslodze. Griešanas piederums ir blokēts. Nospiediet ieslēgšanas/izslēgšanas (On/Off) pogu, lai iestatītu izstrādājumu pozicijā Off (Izslēgts). Iznemiet akumulatoru. Attīriet griešanas icerici no nevēlamiem materiāliem. Atlaidiet vaṭigāk kēdi.
	Temperatūras nobīde. Laujiet izstrādājumam atdzist.
	Vienlaikus nospiesta piedziņas mēlite un ie-slēgšanas/izslēgšanas (On/Off) poga. Atlaidiet piedziņas mēliti un nospiediet ieslēgšanas/izslēgšanas (On/Off) poga.
Izstrādājums nesāk darboties.	Akumulatora savientājos iekluvusi netīrumi. Notīriet akumulatora savientājus, izmantojot saspiestu gaisu vai mīkstu suku.
ledegas sarkans klj-du LED indikators.	Ir nepiecišams veikt izstrādājuma apkopi. Sazinieties ar apkopes pakalpojumu nodroši-nātāju.

Akumulators

40-B220X 97
Pazimes Cēlonis Darbība
Mirgo akumulatora kūlūdas indikators. Akumulators ir tukšs. Uzlādējiet akumulatoru.
			Liela noslodze apvienojumā ar loti zemu akumulatora temperatūru.	Laujiet akumulatoram sasilt. Piemē-ram, ienesiet to iekstelpās vai darbi-niet ar loti zemu ātrumu, lidz tas sa-silst.
			Akumulators nedarbojas. Ir sasniegts akumulatora darbības diapazona ie-robežojums.	Izněmiet akumulatoru no pūtēja. Pār-trauciet lietot akumulatoru un pēc lai-ka nospiediet akumulatora indikatora pogu.
Akumulatora temperatūras indikators ir ieslēgts.	Akumulators ir pārāk auksts vai pā-rak karsts, lai to lietotu.	Glabājiet akumulatoru apkārtējā tem-peratūrā no -10 °C (14 °F) lidz 40 °C (104 °F). Kad akumulators ir sasnie-dzis pareizu temperatūru, to var atkal lietot.
Akumulatora temperatūras indikators mirgo.	Akumulatora temperatūra ir tuvu pie-laujamajai robežai.	Samaziniet ātrumu un/vai slodzi. Optimālai darbībai akumulatoru ietei-cams glabāt temperatūrā no +10 °C (50 °F) lidz +30 °C (86 °F).
Kad akumulators ir lādētājā, akumu-latora temperatūras indikators ir ieslēgts.	Temperatūras novirze, akumulators ir pārāk auksts vai pārāk karsts, lai to uzlādētu.	Laujiet, lai akumulators atdziest, vai ienesiet to telpā, lai sasildītu. Kad akumulators ir sasniedzis pareizu temperatūru, to var atkal uzlādēt. Lā-dētāju izmantojiet tikai vietās, kur ap-kārtējā temperatūrā ir no 5 °C (41 °F) lidz 40 °C (104 °F). Sargiet lādētāju no saules gaismas. Ja problema jo-projām pastāv, szainieties ar izplatī-tāju.
ledegas akumulatora kūlūdas indika-tors.	Akumulatoram radiuseskritika kū-da.	Sazinieties ar izplatītāju.

Akumulatora lādētājs

40-C500X 98
Pazimes lespējamās kljumes lespējamās veicamās darbības
Uzlādes indicators uz lādētāja deg dzeltenā krāsā. Mirgo akumulatora kūlūdas indika- tors vai deg akumulatora tempe- raturas indicators.	Temperatūras nobī- de, akumulators ir pārāk auksts vai pā- rāk karsts, lui to lieto- tu vai uzlādētu.	Ja akumulators ir pārāk karsts, atstājiet to pievienotu lādētājam. Lādētājā iebūvētais ventilators pazemina aku- mulatora temperatūru. Kad akumulators ir sasniedzis va- jadzīgo temperatūru, uzlāde sākas automātiski. Ja akumulators ir pārāk auksts, novietojiet to telpā. Kad ir sasniegta vajadzīgā akumulatora temperatūra, turpinit uzlādi. leverojiet darbības temperatūras diapazonu, skatiet aku- mulatora lādētāja lietotāja rokasgrāmatu. Sargiet lādētāju no saules gaismas. Ja problema joprojām pastāv, sazi- nieties ar izplatītāju.
Uzlādes indicators uz lādētāja deg dzeltenā krāsā. Akumulatora iedegas akumulatora kūlūdas indi- kators.	Akumulatoram radu- sieskritiska kūda.	Sazinieties ar izplatītāju.
Uzlādes indicators lādētājā de sarkanā krāsā.	Lādētājam radiuses kritiska kūda.	Sazinieties ar izplatītāju.

Pārvadāšana, glabāšana un utilizācija

Pārvadāšana un uzglabāšana

Piezīme: Temperatūras svārstības eļļas tvertnē var radīt spiedienu, kā rezultātā var noplūst eļļa. Izpildiet norādījumus par glabāšanu.

• Pirms novietojat izstrādājumu glabāšanai, notīriet izstrādājumu un iztukšojiet eļļas tvertni.
• Glabājiet izstrādājumu horizontālā stāvoklī vai uzkariet ar sliedi uz leju.
• Neglabājiet izstrādājumu ar sliedi uz augšu.
• Komplektā iekļautie litija jonu akumulatori atbilst bīstamo preču normatīvo aktu prasībām.
• Ievērojiet īpašās prasības, kas norādītas uz iepakojuma un uzlīmēm attiecībā uz komerciālu transportēšanu, kā arī trešo pušu un sūtīšanas aģentu prasības.
• Pirms nosūtāt produktu, konsultējieties ar bīstamo preču apstrādes speciālistu. Ievērojiet visus spēkā esošos nacionālos likumus.
• Kad ievietojat akumulatoru iepakojumā, atvērtiem kontaktiem pievienojiet līmlenti. Ievietojiet akumulatoru iepakojumā cieši, lai novērstu kustēšanos.
• Transportēšanas vai glabāšanas nolūkos izņemiet akumulatoru.
• Novietojiet akumulatoru un akumulatora lādētāju sausā vietā, kuru neietekmē mitrums un sals.
• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

Novietojiet akumulatoru glabāšanai vietā, kur temperatūra ir diapazonā no 5°C (41°F) līdz 25°C (77°F) un kas nav pakļauta tiešai saules gaismai. Novietojiet lādētāju glabāšanai vietā, kur temperatūra ir diapazonā no 5°C (41°F) līdz 45°C (113°F) un kas nav pakļauta tiešai saules gaismai. - Pirms akumulatoru novietojat ilgstošai uzglabāšanai, uzlādējiet to par 30–50%. - Novietojiet akumulatora lādētāju slēgtā un sausā vietā. - Uzglabāšanas laikā neturiet akumulatoru lādētāja tuvumā. Neļaujiet bērniem un citām nesankcionētām personām pieskarties aprīkojumam. Glabājiet aprīkojumu slēdzamā vietā. - Izmantojiet transportēšanas aizsargvaku uz produkta, lai novērstu traumas vai produkta bojājumus transportēšanas vai glabāšanas laikā. - Transportēšanas laikā nostipriniet produktu droši.

Utilizācija

Simbols norāda, ka akumulatora lādētājs nav sadzīves atkritumi. Utilizējiet to, izmantojot elektrisko un elektronisko ierīču savākšanas sistēmu jūsu valstī. Tas veicinās pienācīgu atkritumu apsaimniekošanu ierīces aprites cikla beigās. Lai iegūtu informāciju, sazinieties ar vietējām valsts iestādēm, sadzīves atkritumu šķirošanas pakalpojumu nodrošinātājiem, izplatītāju vai mazumtirgotāju. Nepareiza utilizācija var radīt iespējamu

Tehniskie dati

Tehniskie dati

	530iP4 530iPT5
Motors
Motora tips BLDC (bezsuku) 36 V
Këdes ðtrums, m/s (1/4) 18 18
Ellas tvertnes tilpums, l/cm3	0,15/150 0,15/150
Svars
Svars bez akumuladora, bez griesanas piederumiem, griesanas pie-deruma pãrsega, uzkabes un ar sukšu tvertni, kg	3,4 5
Aizsardzibas limenis pret üdens ieklùvi
IPX4 99	Jã Jã
Trokëna emisija 100
Skanas jaudas limenis, izmērītais dB (A) 98 98
Skanas limeni 101
Skanas spiedena limenis pie lietotāja auss, mērīts atbilstoši standar-tam EN ISO 62841:1, dB(A), min./maks.:	88 83
Vibracijas limeni 102
Ekvivalenti vibracijas limeni (ahv,eq) pie rokturiem mērītai atbilstoši standartam EN 62841-1, m/s2
Garais kãts, priëskëjais/aizmugures rokturis 1,0/0,9 1,0/1,2
Tsais kãts, priëskëjais/aizmugurëjais rokturis - 1,4/1,2

Piederumi

Apstiprinātie akumulatori

Šim pūtejam lietojiet tikai oriģinālos BLi akumulatorus.

Akumulators BLi200 40-B220X
Tips Littija jonu Littija jonu
Akumulatora ietilpība, Ah 5,2 6,0
Nominālais spriegums, V 36 36
Svars, kg/mārc. 1,3/2,8 1,4/3,1

Virzītājsliedes un zāģa ķēdes kombinācijas

Tālāk norādītās kombinācijas atbilst CE rekomendācijām.

Virzītājsliede			Zāga kēde
Garums, collas	Solis, collas	Sliedes platums, mm	Tips	Garums, dzenošie posmi (gab.)
10	1/4	1,3	Husqvarna H00	58
12				64
10	3/8 mini	1,3	Husqvarna S93G	40

Zāģa ķēdes asināšana un šablons

Lai nodrošinātu pareizu asināšanas leņķi, izmantojiet ieteicamo šablonu. Lai uzasinātu zāģa ķēdes zobus, ieteicams vienmēr izmantot ieteicamo šablonu.

Ja nezināt, kāda zāģa ķēde izstrādājumam ir uzstādīta, vērsieties pie apkopes pakalpojumu nodrošinātāja.

(Att. 88)	(Att. 89)	(Att. 90)	(Att. 91)	(Att. 92)	(Att. 93)	(Att. 94)	(Att. 95)
	mm/collas				mm/collas
37	4,0/5/32	80°	30°	0°	0,65/0,025	5056981-03	5806875-01
S93G	4,0/5/32	60°	30°	0°	0,65/0,025	nav pie-ejams	5966389-02

Atbilstības deklarācija

tālr.: [phone], ar pilnu atbildību apliecinām, ka šis

izstrādājums:

Apraksts Akumulatora	zaru zăgis ar kătu
Zimols	Husqvarna
Tips/modelis 530iP4,	530iPT5
Identifikacja Sākot ar	sěrijas numuriem 2025

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Regula Apraksts
2006/42/EK “par mehānismiem”
2014/30/ES “par elektromagnētisko savietojamību”
2011/65/ES “par bīstamu viel uzmantošanas ierobežošanu”

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 62841-1:2015, EN ISO 11680-1:2021,

EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN

IEC 63000:2018.

Pilnvarotā iestāde: 0404, Svensk Maskinprovning

EK tipveida pārbaudi saskaņā ar mehānismu
