Tipo de producto	Podadora de pértiga a batería
Marca	Husqvarna
Modelo	530iP4
Motor	BLDC (sin escobillas) 36 V
Velocidad de la cadena	18 m/s
Capacidad del depósito de aceite	0,15 l
Peso (sin batería, accesorios ni arnés)	3,4 kg
Índice de protección	IPX4
Nivel de potencia acústica	98 dB(A)
Nivel de presión sonora (en el oído)	88 dB(A)
Nivel de vibraciones (eje extendido)	Delante: 1,0 m/s², Detrás: 0,9 m/s²
Batería compatible	BLi200 (40-B220X) – Ion de litio 5,2 Ah, 36 V
Cargador compatible	QC330, QC500 o 40-C500X
Longitud de la espada	10 pulgadas (25,4 cm)
Paso de la cadena	1/4 pulgada
Función de ahorro de energía	SavE (reduce la velocidad de la cadena para aumentar la autonomía)
Seguridad	Bloqueo del gatillo, protector de corte, parada automática
Mantenimiento habitual	Limpieza del producto, tensión y lubricación de la cadena, afilado
Piezas de desgaste	Espada, cadena, piñón de arrastre
Garantía y reparabilidad	Confiar en un taller autorizado Husqvarna; usar piezas originales

Preguntas frecuentes - 530iP4 HUSQVARNA

¿Qué tipos de batería puedo usar con la Husqvarna 530iP4?

Use solo baterías Husqvarna homologadas, como la BLi200 (40-B220X) de ion de litio de 36 V.

¿Cómo arrancar la 530iP4?

Presione el botón ON/OFF hasta que se encienda el LED verde, luego accione el gatillo de potencia. Asegúrese de que el bloqueo del gatillo esté desactivado.

¿Qué hacer si el LED de error rojo parpadea?

Esto indica una sobrecarga o bloqueo del accesorio de corte. Apague el producto, retire la batería, limpie el accesorio y afloje la cadena si es necesario.

¿Cómo ajustar la tensión de la cadena?

Afloje la tuerca de la espada, gire el tornillo de ajuste para tensar la cadena hasta que quede ajustada contra la espada mientras pueda girar libremente, luego apriete la tuerca.

¿Qué aceite usar para la lubricación de la cadena?

Use aceite de cadena Husqvarna, preferiblemente biodegradable. En su defecto, se puede usar temporalmente aceite de transmisión EP90. No use nunca aceite usado.

¿Cómo usar la función SavE?

Presione el botón SavE en el teclado. El LED verde se enciende para indicar que la velocidad de la cadena se reduce, lo que aumenta la autonomía de la batería sin reducir la potencia de corte.

¿Cuáles son las distancias de seguridad a respetar?

Mantenga una distancia de al menos 15 metros de otras personas y animales. Para líneas eléctricas, respete una distancia de al menos 10 metros.

¿Cómo limpiar la batería y el cargador?

Use un paño seco. Nunca los limpie con agua. Asegúrese de que los terminales y las guías estén limpios antes de usar.

¿Qué hacer en caso de fuga de aceite durante el almacenamiento?

Vacíe el depósito de aceite antes del almacenamiento. Coloque el producto horizontalmente o suspendido con la espada hacia abajo para evitar fugas.

¿Dónde puedo encontrar piezas de repuesto?

Use exclusivamente piezas originales Husqvarna. Diríjase a un distribuidor autorizado Husqvarna o a un taller de mantenimiento.

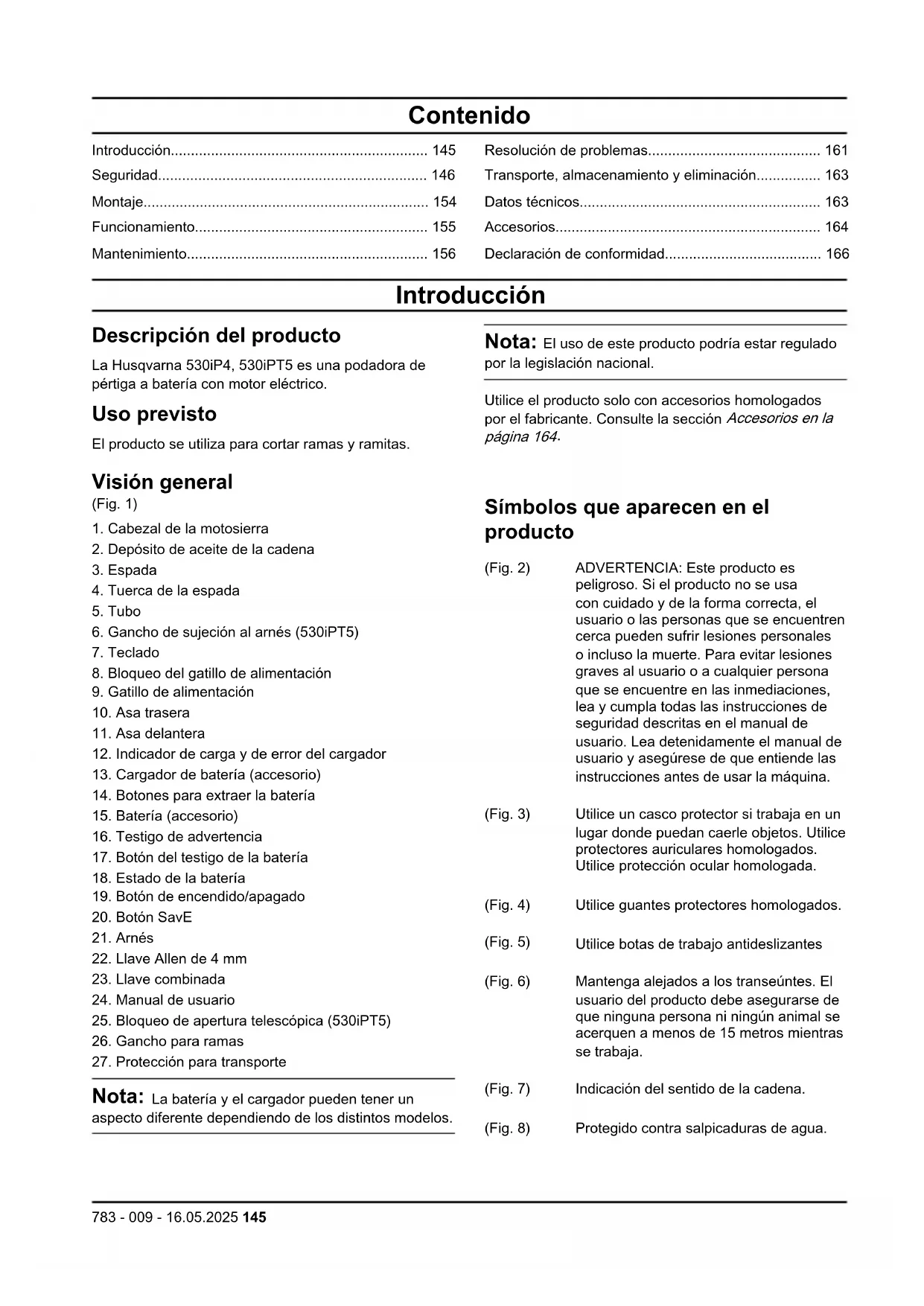

MANUAL DE USUARIO 530iP4 HUSQVARNA

ES Manual de usuario 145-166

Resolución de problemas. 161

Transporte, almacenamiento y eliminación. 163

Datos técnicos. 163

Accesorios. 164

Declaración de conformidad. 166

Introducción

Descripción del producto

La Husqvarna 530iP4, 530iPT5 es una podadora de pértiga a batería con motor eléctrico.

Uso previsto

El producto se utiliza para cortar ramas y ramitas.

Visión general

(Fig. 1)

1. Cabezal de la motosierra
2. Depósito de aceite de la cadena
3. Espada
4. Tuerca de la espada
5. Tubo
6. Gancho de sujeción al arnés (530iPT5)
7. Teclado
8. Bloqueo del gatillo de alimentación
9. Gatillo de alimentación
10. Asa trasera
11. Asa delantera
12. Indicador de energía y de error del cargador
13. Cargador de batería (accesorio)
14. Botones para extraer la batería
15. Batería (accesorio)
16. Testigo de advertencia
17. Botón del testigo de la batería
18. Estado de la batería
19. Botón de encendido/apagado
20. Botón SavE
21. Arnés
22. Llave Allen de 4 mm
23. Llave combinada
24. Manual de usuario
25. Bloqueo de apertura telescópica (530iPT5)
26. Gancho para ramas
27. Protección para transporte

Nota: La batería y el cargador pueden tener un aspecto diferente dependiendo de los distintos modelos.

Nota: El uso de este producto podrá estar regulado por la legislación nacional.

Utilice el producto solo con accesorios homologados por el fabricante. Consulte la sección Accesorios en la página 164.

Símbolos que aparecen en el producto

(Fig. 2) ADVERTENCIA: Este producto es peligroso. Si el producto no se usa con cuidado y de la forma correcta, el usuario o las personas que se encuentren cerca pueden sufrir lesiones personales o incluso la muerte. Para evitar lesiones graves al usuario o a cualquier persona que se encuentre en las inmediaciones, lea y cumpla todas las instrucciones de seguridad descritas en el manual de usuario. Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina.

(Fig. 3) Utilice un casco protector si trabaja en un lugar donde pueda caerle objetos. Utilice protectores auriculares homologados. Utilice protección ocular homologada.

(Fig. 4) Utilice guantes protectores homologados.

(Fig. 5) Utilice botas de trabajo antideslizantes

(Fig. 6) Mantenga alejados a los transeúntes. El usuario del producto debe asegurarse de que ninguna persona ni animal se acerque a menos de 15 metros cuando se trabaja.

(Fig. 7) Indicación del sentido de la cadena.

(Fig. 8) Protegido contra salpicaduras de agua.

(Fig. 9) Corriente continua.

(Fig. 13)

Ni el producto ni su embalaje pueden desecharse como residuos domésticos. Ambos deben enviarse a un punto de reciclaje apropiado para la recuperación de piezas eléctricas y electrónicas. (Aplicable solo en Europa)

(Fig. 10) Mantenga todas las partes del cuerpo alejadas de las superficies calientes.

(Fig. 14)

Desconecte la batería antes de realizar cualquier trabajo de mantenimiento.

(Fig. 11) Recarga de aceite para cadena y regulación del caudal de aceite.

(Fig. 12) Ciclo de funcionamiento de la unidad de corte, tiempo de funcionamiento/tiempo en ralentí.

(Fig. 19) Este producto no tiene aislamiento eléctrico. Si el producto entra en contacto con cables de alta tensión o se aproxima demasiado a ellos, puede provocar la muerte o lesiones graves. La electricidad puede ser transmitida de un punto a otro formando un arco de tensión. A mayor tensión, mayor es la distancia a la que puede ser transmitida la electricidad. La electricidad también puede ser transmitida a través de ramas y otros objetos, especialmente si están mojados. Mantenga siempre una distancia mínima de 10 metros entre la máquina y un cable de alta tensión u objetos que estén en contacto con este. Si debe trabajar a una distancia menor, póngase siempre en contacto con la central eléctrica para cerciorarse de que la tensión ha sido desconectada antes de empezar a trabajar.

aaaassxxxx En la placa de características técnicas se indica el número de serie. aaaa es el año de producción, ss es la semana de producción y xxxs es el número secuencial.

(Fig. 15) El producto cumple con las directivas CE vigentes.

Nota: Los demás símbolos y etiquetas que aparecen en el producto corresponden a requisitos de homologaciones específicos en algunos mercados.

Símbolos que aparecen en la batería o en el cargador de la batería

(Fig. 20)

Recicle el producto en un centro de reciclaje para equipos eléctricos y electrónicos. (Aplicable solo para Europa)

(Fig. 16) Transformador a prueba de fallos.

(Fig. 17) Utilice y guarde el cargador de baterías únicamente en interiores.

(Fig. 18) Doble aislamiento.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se realizan para proporcionar información especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Avisos generales de seguridad para máquinas

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que se incluyen con esta máquina. Si no se siguen las instrucciones que aparecen a continuación, puede producirse una descarga eléctrica, un incendio o lesiones graves.

Conserve todas las advertencias e instrucciones para su posterior consulta.

Nota: El término "máquina" empleado en las advertencias hace referencia tanto a la máquina que funciona con conexión eléctrica a la red (con cable) como a la que funciona con batería (inalámbrica).

Seguridad en el área de trabajo

• Mantenga el área de trabajo limpia y bien iluminada. Las zonas abarrotadas de cosas u oscuras favorecen los accidentes.
• No utilice máquinas en atmósferas explosivas, como en presencia de líquidos, gases o polvo inflamables. Las máquinas crean chispas que pueden prender el polvo o los vapores.
• Mantenga alejados a los niños y a otras personas cuando trabaje con una máquina. Las distracciones pueden hacer que pierda el control de esta.

Seguridad eléctrica

• El enchufe de la máquina debe ser apto para la toma de corriente utilizada. Nunca modifique el enchufe. No utilice adaptadores en máquinas con conexión a tierra. Use enchufes sin modificar y tomas de corriente del mismo tipo que estos para reducir el riesgo de descarga eléctrica.
• Evite el contacto de su cuerpo con superficies puestas a tierra como tuberías, radiadores, cocinas y neveras, ya que esto aumenta el riesgo de descarga eléctrica.
• No exponga la máquina a la lluvia ni a ambientes húmedos. Si entra agua en la máquina, aumenta el riesgo de recibir descargas eléctricas.
• Maneje el cable con cuidado. No lo utilice nunca para transportar la máquina, tirar de ella o desenchufarla. Manténgalo alejado de fuentes de calor, aceite, aristas vivas o piezas móviles. Los cables dañados o enredados incrementan el riesgo de descarga eléctrica.
• Cuando trabaje con una máquina en exteriores, utilice un cable alargador apto para exteriores. Utilizar un cable adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica.
• Si es necesario utilizar la máquina en un lugar húmedo, use un interruptor diferencial como protección. La utilización de un interruptor diferencial reduce el riesgo de descargas eléctricas.

Seguridad personal

• Preste atención en todo momento, fíjese en lo que está haciendo y utilice la máquina con sentido común. No utilice la máquina si está cansado o bajo los efectos de estupefacientes, alcohol o medicamentos. Un momento de descuido puede causar lesiones graves.
• Utilice el equipo de protección personal. Use siempre protección ocular. Los equipos de protección, como la mascarilla antipolvo, el calzado de seguridad antideslizante, el casco o los protectores auriculares, utilizados en las condiciones adecuadas, reducirán el riesgo de lesiones.
• Evite la puesta en marcha accidental de la herramienta. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la máquina a la fuente de alimentación o a la batería, cogerla o transportarla. Transportar la máquina con el dedo puesto sobre el interruptor o conectar la alimentación con el interruptor en la posición de encendido puede provocar accidentes.
• Retire todas las llaves de ajuste o herramientas antes de encender la máquina. Si se deja una llave de tuercas o herramienta colocada en una pieza giratoria de la máquina, se pueden producir lesiones.
• No se estire demasiado. Mantenga una posición correcta y el equilibrio en todo momento. Así podrá controlar mejor la máquina en situaciones imprevistas.
• Utilice la ropa adecuada. No use nunca ropa amplia ni joyas. Mantenga el pelo y la ropa alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.
• Si se suministran equipos de aspiración o captación de polvo, asegúrese de que estén conectados y se utilicen correctamente. El uso de estos equipos puede reducir los riesgos derivados del polvo.
• Evite que la familiaridad adquirida con el uso frecuente de la máquina le lleve a confiarse e ignorar los principios de seguridad. Una acción negligente puede causar lesiones graves en una fracción de segundo.

Uso y mantenimiento de la máquina

• No sobrecargue la máquina. Utilice la máquina adecuada para el trabajo que deba realizar. Con la máquina apropiada hará el trabajo mejor y con mayor seguridad a la potencia para la que fue diseñada.
• No utilice la máquina si el interruptor de encendido y apagado no funciona. Las máquinas

que no se puedan controlar con el interruptor son peligrosas y deben repararse.

• Desconecte el enchufe de la fuente de alimentación o quite la batería de la máquina, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o guardar la máquina. Las medidas de seguridad preventivas reducen el riesgo de poner en marcha la máquina de forma accidental.
• Si no utiliza la máquina, guárdela fuera del alcance de los niños y no permita que personas no familiarizadas con su uso o con estas instrucciones la manejen. La máquina puede ser peligrosa en manos de personas no cualificadas.
• Efectúe el mantenimiento de la máquina y de los accesorios. Compruebe que no haya partes móviles mal alineadas o trabadas, piezas rotas o cualquier otra circunstancia que pueda afectar al funcionamiento. Si detecta daños, lleve la máquina a reparar antes de usarla.

Muchos accidentes se deben al uso de máquinas que carecen de un mantenimiento adecuado.

• Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte bien afiladas y con un mantenimiento adecuado tienen menos probabilidades de trabarse y son más fáciles de controlar.
• Utilice la máquina, los accesorios, los útiles, etc., según se indica en estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que deba realizar. El uso de la máquina para trabajos distintos a aquellos para los que fue diseñada podría dar lugar a situaciones peligrosas.
• Mantenga las asas y superficies de agarre secas, limpias y sin aceite ni grasa. Si las asas y las superficies de agarre están resbaladizas, no podrá manejar ni controlar de forma segura la máquina ante cualquier imprevisto.

Uso y cuidados de la herramienta a batería

• Efectúe las recargas únicamente con el cargador asignado por el fabricante. Un cargador apto para un tipo de batería puede crear riesgo de incendio al utilizarse con otra batería distinta.
• Utilice las máquinas exclusivamente con las baterías designadas para ellas. El uso de otra batería puede crear riesgo de lesiones e incendio.
• Cuando no utilice la batería, manténgala alejada de objetos metálicos pequeños que puedan conectar un terminal con otro, como clips, monedas, llaves, clavos, tornillos, etc. Un cortocircuito en los terminales de la batería puede causar quemaduras o un incendio.
• En condiciones extremas, el líquido puede salir expulsado de la batería; evite cualquier contacto con él. Si se produjera un contacto accidental, enjuáguese con agua. Además, si el líquido entra en contacto con los ojos, busque asistencia médica. El líquido expulsado de la batería puede causar irritaciones o quemaduras.
• No utilice baterías o máquinas dañadas o modificadas. Las baterías dañadas o modificadas pueden comportarse de forma impredecible y provocar incendios, explosiones o lesiones.
• No exponga la batería o la máquina al fuego ni a temperaturas excesivas. La exposición al fuego o a temperaturas superiores a 130°C (265°F) puede causar una explosión.
• Siga todas las instrucciones de carga y no cargue la batería o la máquina fuera del intervalo de temperaturas especificado en las instrucciones. La carga incorrecta o a temperaturas fuera del intervalo especificado puede dañar la batería y aumentar el riesgo de incendio.

Mantenimiento

• Las tareas de mantenimiento de la máquina solo deben llevarse a cabo por técnicos cualificados que utilicen piezas de repuesto originales. Esto garantizará la seguridad de la máquina.
• No realice ningún mantenimiento en baterías dañadas. La revisión y reparación de las baterías solo debe realizarla el fabricante o proveedores de servicios autorizados.

Advertencias de seguridad sobre la podadora de pértiga:

• Mantenga todas las partes del cuerpo alejadas de la cadena de sierra o el disco de sierra cuando la podadora de pértiga esté en funcionamiento. Antes de arrancar la podadora de pértiga, asegúrese de que la cadena de sierra o el disco de sierra no está en contacto con ningún elemento. Un momento de descuido cuando se usa la podadora de pértiga puede causar lesiones graves.
• Utilice siempre las dos manos para trabajar con la podadora de pértiga. Sujete la podadora de pértiga con las dos manos para evitar la pérdida del control.
• Para reducir el riesgo de electrocución, no utilice nunca la podadora de pértiga en las proximidades de líneas eléctricas. El contacto con líneas eléctricas, o la realización de trabajos cerca de estas, puede causar graves lesiones personales o una descarga eléctrica mortal.
• Sujete la podadora de pértiga únicamente por las superficies de agarre aisladas, ya que la cadena de sierra o el disco de sierra podría entrar en contacto con algún cable oculto. Si la cadena de sierra o el disco de sierra entra en contacto con un cable con tensión, es posible que las piezas metálicas expuestas de la máquina conduzcan la corriente provocando una descarga eléctrica al usuario.
• Utilice protección ocular y auriculares. Se recomienda utilizar guantes para las manos y calzado antideslizante. El uso de un equipo de protección adecuado reducirá el riesgo de lesiones.
• Utilice siempre protección para la cabeza cuando trabaje con la podadora de pértiga. La caída de restos puede provocar graves lesiones personales.
• Mantenga en todo momento una posición correcta, con un buen apoyo de los pies, y utilice la podadora de pértiga únicamente si se encuentra sobre terreno firme. Una superficie inestable o resbaladiza podría hacerle perder el equilibrio o el control de la máquina.
• No utilice una podadora de pértiga estando sobre un árbol, una escalera, un tejado o cualquier tipo de superficie inestable. Usar una podadora de pértiga de esta forma puede provocar la pérdida del equilibrio o del control, y lesiones personales.
• Mantenga todos los cables alejados de la zona de corte. Puede haber cables ocultos entre los árboles y la cadena de sierra o el disco de sierra pueda cortarlos accidentalmente.
• No utilice la podadora de pértiga con condiciones meteorológicas adversas, especialmente si hay riesgo de tormenta eléctrica. Así disminuirá el riesgo de recibir un rayo.
• Preste especial atención a las reculadas al cortar ramas sometidas a tensión. Cuando se libera la tensión de las fibras de la madera, la rama puede golpear al usuario o provocar la pérdida del control de la podadora de pértiga.
• Sea especialmente cauto al cortar broza y árboles jóvenes. Los materiales delgados pueden atascarse en la cadena de sierra o el disco de sierra y golpearle y hacerle perder el equilibrio.
• Transporte siempre la podadora de pértiga apagada y mantenga la cadena de sierra o el disco de sierra alejado del cuerpo; ponga cuidado de no accionar ningún interruptor de alimentación accidentalmente. La manipulación y el uso correctos de la podadora de pértiga reducirá la posibilidad de sufrir un contacto accidental con la cadena de sierra o el disco de sierra.
• Cuando transporte o guarde la podadora de pértiga, coloque siempre la cubierta de la espada o del disco de sierra. El uso correcto de la podadora de pértiga reducirá la posibilidad de sufrir un contacto accidental con la cadena de sierra o el disco de sierra en funcionamiento.
• Antes de retirar material atascado o de realizar el mantenimiento de la podadora de pértiga, asegúrese de que todos los interruptores de alimentación estén apagados y de que ha extraído o desconectado la batería. El acontecimiento inesperado de la máquina cuando retira el material atascado o efectúa tareas de mantenimiento puede provocar lesiones graves.
• Corte únicamente madera. No utilice la podadora de pértiga con otros fines. Por ejemplo: no utilice la máquina para cortar plásticos, metal, materiales de construcción u otros distintos a la madera. El uso de la podadora de pértiga con fines

distintos a aquellos para los que fue diseñada podría dar lugar a situaciones peligrosas.

Causas y prevención de las reculadas

Las reculadas pueden producirse cuando la punta de la espada roza un objeto o cuando la madera se cierra y atasca la cadena durante el corte. En algunos casos, el contacto con la punta de la espada puede provocar una reculada repentina que golpee al usuario al lanzar la espada hacia arriba y hacia atrás. Un atasco en la cadena de sierra en la parte superior de la espada puede empujar a esta rápidamente hacia atrás, hacia el usuario. Cualquiera de estas reacciones puede hacerle perder el control de la sierra, lo que a su vez puede provocar daños personales de gravedad. Su seguridad no solo depende de los dispositivos de seguridad incorporados en la motosierra. Como usuario de una motosierra, debe tomar ciertas precauciones para realizar cortes sin riesgo de accidentes ni lesiones. Una reculada es la consecuencia de un uso inapropiado de la motosierra o de condiciones o procedimientos de trabajo incorrectos. Por lo tanto, puede evitarse tomando las siguientes precauciones:

• Mantenga un agarre firme de la motosierra con ambas manos, con los pulgares y el resto de los dedos rodeando los mangos. El cuerpo y los brazos deben encontrarse en una postura que le permita resistir las fuerzas de las reculadas. El usuario puede controlar las fuerzas de las reculadas si toma las precauciones correspondientes. No suelte la motosierra.
• No intente acceder a lugares demasiado altos y no corte a una altura superior a la de sus hombros. De esta forma, se evita el contacto involuntario de la punta y se obtiene un control mayor de la motosierra en caso de imprevistos.
• Utilice únicamente las espadas y cadenas de sierra indicadas por el fabricante. Una sustitución incorrecta de la espada y la cadena puede causar la rotura de la cadena y reculadas.
• Siga las instrucciones de afilado y mantenimiento de la cadena de sierra facilitadas por el fabricante. Disminuir el calibre de profundidad puede aumentar las reculadas.

GUARDE ESTAS INSTRUCCIONES.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Extraiga la batería para evitar que el producto arranque accidentalmente.
• Este producto es una herramienta peligrosa si no se usa con cuidado o si se utiliza de forma incorrecta. Este producto puede ocasionar lesiones graves o

mortales tanto al usuario como a cualquier otra persona.

• No utilice el producto si se ha modificado respecto de sus especificaciones iniciales. No cambie una parte del producto sin la autorización del fabricante. Utilice únicamente las piezas que están autorizadas por el fabricante. Las lesiones o la muerte son un posible resultado de un mantenimiento incorrecto.
• Compruebe el producto antes de utilizarlo. Consulte Comprobación antes del arranque en la página 155 y Programa de mantenimiento en la página 156. No utilice un producto que esté dañado o que no funcione correctamente. Lleve a cabo las comprobaciones de seguridad y siga las instrucciones de mantenimiento y servicios descritas en este manual.
• Debe vigilarse a los niños para asegurar de que no juegan con el producto. No permita nunca que los niños ni otras personas sin formación realicen o reparen el producto o su batería. La legislación local regula la calidad del usuario.
• Mantenga el producto en un área cerrada para impedir el acceso a personas no autorizadas.
• Guarde el producto lejos del alcance de los niños.
• Bajo ninguna circunstancia debe modificarse la configuración original del producto sin autorización del fabricante. Utilice siempre accesorios originales. Las modificaciones o la utilización de accesorios no autorizados pueden ocasionar accidentes graves o incluso la muerte del usuario o de terceros.

Nota: El uso podrá estar regulado por la legislación nacional o local. Observe los reglamentos indicados.

Instrucciones de seguridad para el funcionamiento

ADVERTENCIA: Lea y siga las instrucciones de advertencia siguientes antes de utilizar el producto.

• Mientras esté trabajando, evite que cualquier persona o animal se acerque a menos de 15 m (50 pies). Cuando haya varios operarios trabajando en el mismo lugar, la distancia de seguridad entre ellos debe ser de al menos 15 m. De lo contrario, existe el riesgo de daños personales graves. Pare el producto inmediatamente si alguien se acerca. Nunca se dé la vuelta con el producto si no ha verificado antes que no hay nadie detrás, dentro de la zona de seguridad.
• Trabajar con mal tiempo es fatigoso y además añade riesgos innecesarios. A causa del riesgo añadido, no se recomienda usar la máquina con muy mal tiempo como, por ejemplo, con niebla densa, lluvia intensa, vientos fuertes, frío extremo o riesgo de tormenta eléctrica, etc.
• No permita que los niños utilicen el producto ni que permanezcan cerca de este. La máquina es muy fácil de poner en marcha y los niños podrían hacerlo inadvertidamente, lo que supone un riesgo de daños personales graves. Desconecte la batería cuando el producto no esté bajo control.
• Asegúrese de que ninguna persona, animal ni objeto pueda afectar a su control sobre el producto ni entrar en contacto con el equipo de corte ni con objetos sueltos que salgan despedidos por la acción del equipo de corte.
• Cuando use protectores auriculares, preste siempre atención a las señales o llamadas de advertencia. Quítese siempre los protectores auriculares en cuanto se detenga el motor del producto.
• La sobreexposición a las vibraciones puede provocar problemas circulatorios y dolencias de carácter nervioso, especialmente en personas con patologías circulatorias. Acuda a un médico si nota síntomas que pueda relacionarse con la sobreexposición a las vibraciones. Ejemplos de estos síntomas son: entumecimiento, pérdida de sensibilidad, hormigueo, punzadas, dolor, pérdida o reducción de la fuerza normal, y cambios en el color o la superficie de la piel. Estos síntomas se presentan normalmente en dedos, manos y muñecas.
• Bajo ninguna circunstancia se puede usar un equipo de corte sin haber montado antes la protección recomendada. Utilizar una protección incorrecta o defectuosa puede causar daños personales graves.
• Siempre que vaya a realizar cualquier trabajo en el producto, párelo, retire la batería y asegúrese de que el equipo de corte se haya detenido completamente. No seguir las instrucciones puede provocar accidentes.
• Si se encuentra en una situación en la que no está seguro de cómo proceder, consulte a un experto. Póngase en contacto con su distribuidor o taller de servicios. Evite todo uso para el que no se sienta suficientemente cualificado.
• Evite todo uso para el que no se sienta suficientemente cualificado.
• Nunca utilice el producto si está cansado, si ha ingerido alcohol o si toma medicamentos que puedan afectarle a la vista, la calidad de reacción, la coordinación o el discernimiento.
• El producto puede salir despedido violentamente hacia un lugar cuando la punta de la espada entra en contacto con un objeto fijo. Esto se denomina reculada. Una reculada puede tener violencia suficiente para lanzar tanto el producto como al usuario en cualquier dirección, y hacerle perder el control del producto. Evite golpear con la punta de la espada.
• No use el producto a no ser que sea capaz de pedir ayuda en caso de accidente.
• Mantenga una posición equilibrada, con los pies firmemente apoyados en el suelo. Asegúrese de que pueda moverse y mantenerse en pie con seguridad. Examine la zona a su alrededor en busca de posibles obstáculos (raíces, piedras, ramas, zanjas, etc.) en caso de que tenga que moverse rápidamente. Proceda con sumo cuidado al trabajar en terreno inclinado.
• Inspeccione siempre la zona de trabajo. Quite todos los materiales sueltos como piedras, cristales rotos, clavos, alambres, cordones, etc., que puedan salir despedidos o enredarse en el equipo de corte.
• Sea sumamente cuidadoso al cortar árboles en tensión. Un árbol en tensión puede, tanto antes como después de terminar de cortar, volver a su posición normal. Si el usuario o el corte está mal ubicado, el árbol puede golpear al usuario o a la máquina y hacerle perder el control. Las dos situaciones pueden ocasionar daños personales graves.
• Utilice el arnés para soportar el peso del producto y facilitar su manejo.
• Sujete siempre el producto con ambas manos. (Fig. 21)
• Si va a trasladarse de un lugar a otro, pare primero el producto. Monte la protección para transporte cuando vaya a transportar el equipo a cualquier distancia.
• No apoye nunca el producto con el motor en marcha sin tenerlo bajo control.
• Si el producto se maneja a temperaturas inferiores a -10 °C, el producto y la batería se deben almacenar en un espacio calefactado durante al menos 24 horas antes de empezar a trabajar.
• No se ponga nunca directamente debajo de la rama que se está cortando. Esto podría provocar lesiones graves o incluso mortales.
• Consulte las reglas de seguridad aplicables para trabajo cerca de tendidos eléctricos.
• Este producto no tiene aislamiento eléctrico. Si el producto entra en contacto con cables de alta tensión o se aproxima demasiado a ellos, puede provocar la muerte o lesiones graves. La electricidad puede ser transmitida de un punto a otro formando un arco de tensión. A mayor tensión, mayor es la distancia a la que puede ser transmitida la electricidad. La electricidad también puede ser transmitida a través de ramas y otros objetos, especialmente si están mojados. Mantenga siempre como mínimo una distancia de 10 m (33 pies) entre el producto y los cables de alta tensión u objetos que estén en contacto con ellos. Si debe trabajar a una distancia menor, póngase siempre en contacto con la central eléctrica para cerciorarse de que la tensión ha sido desconectada antes de empezar a trabajar.
• Un equipo de corte dañado aumenta el riesgo de accidentes.

Equipo de protección individual

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Para trabajar con el producto, debe utilizar siempre un equipo de protección individual homologado. El equipo de protección individual no elimina completamente el riesgo de lesiones, pero reduce la gravedad de estas en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.
• Use un casco protector cuando exista el riesgo de que caigan objetos.
• La exposición prolongada al ruido puede causar daños en el oído. En general, los productos con batería son relativamente silenciosos, pero pueden causar daños debido al nivel de ruido y a un uso prolongado. Husqvarna recomienda que los operarios utilicen protectores auriculares al trabajar con el producto durante varias horas al día. Los usuarios que trabajan de forma continua y frecuente con el producto deben someterse a chequeos auditivos con carácter periódico.

ADVERTENCIA: Los protectores auditivos reducen la capacidad de escuchar sonidos y señales de advertencia.

• Utilice protección ocular homologada. Si se utiliza visor, deben utilizarse también gafas protectoras homologadas. Por gafas protectoras homologadas se entiende las que cumplen con la norma ANSI Z87.1 para EE. UU. o EN 166 para países de la UE.
• Utilice una pantalla de protección facial para proteger la cara. La pantalla no es suficiente para la protección ocular.

(Fig. 22)

• Utilice guantes cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo de corte.
• Utilice botas o zapatos antideslizantes y resistentes.
• Use indumentaria de material resistente. Use siempre pantalones largos y gruesos, y mangas largas. No lleve ropa suelta que pueda quedar atrapada en los arbustos y ramas. No trabaje con joyas, pantalones cortos, sandalias ni los pies descalzos. Recójase el pelo por encima de los hombros.

(Fig. 23)

• Mantenga el equipo de primeros auxilios cerca.

(Fig. 24)

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No utilice ningún producto con dispositivos de seguridad dañados o que no funcionen correctamente. Realice una comprobación de los dispositivos de seguridad con frecuencia. Consulte Programa de mantenimiento en la página 156.
• Si los dispositivos de seguridad están dañados o no funcionan correctamente, póngase en contacto con su taller de servicio Husqvarna.

Comprobación del teclado

1. Pulse el botón de encendido/apagado (A). (Fig. 25)

a) El producto está encendido cuando el LED (B) está iluminado. b) El producto está apagado cuando el LED (B) no está iluminado.

1. Si el indicador de advertencia (C) está encendido o parpadea. Consulte Teclado en la página 161.

Comprobación del bloqueo del gatillo de alimentación

El bloqueo del gatillo de alimentación tiene como objetivo evitar un uso accidental. Al empujar el bloqueo del gatillo de alimentación hacia delante (A) y, a continuación, presionarlo contra el asa (B), el gatillo de alimentación (C) se libera. Al soltar el mango, el gatillo de alimentación y el bloqueo vuelven también a sus posiciones originales. Este movimiento se controla mediante tres muelles independientes.

(Fig. 26)

1. Asegúrese de que el gatillo de alimentación está bloqueado cuando el bloqueo está en la posición inicial. (Fig. 27)
2. Empuje el bloqueo del gatillo de alimentación hacia delante (A) y hacia abajo. Sujete el bloqueo del gatillo de alimentación contra el asa (B) y asegúrese de que vuelva a su posición inicial al soltarlo. (Fig. 28)
3. Compruebe que el gatillo de alimentación y el bloqueo se mueven con suavidad y que los muelles de retorno funcionan correctamente. (Fig. 29)
4. Pulse el botón de encendido/apagado; consulte Encendido del producto en la página 155.
5. Presione el gatillo de alimentación completamente para aplicar la máxima velocidad.
6. Suelte el gatillo de alimentación y compruebe que el equipo de corte se para y permanece inmóvil.

Protección del equipo de corte

La protección del equipo de corte impide que los objetos sueltos salgan despedidos hacia el operador.

Examine la protección del equipo de corte para comprobar que no hay daños y sustitúyala si está dañada. Utilice únicamente la protección autorizada para el equipo de corte.

Instrucciones de seguridad para el equipo de corte

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice solo el equipo de corte y las combinaciones de espada y cadena de sierra homologados. Consulte Accesorios en la página 164 para ver las instrucciones.
• Use guantes protectores cuando manipule la cadena de sierra o realice áreas de mantenimiento en ella. La cadena de sierra puede causar lesiones, excepto si se maneja con cuidado.
• Mantenga los dientes de corte bien afilados. Siga las instrucciones y utilice el calibrador de afilado recomendado. Una cadena de sierra dañada o mal afilada aumenta el riesgo de accidentes.

(Fig. 30)

• Mantenga el calibre de profundidad adecuado. Siga las instrucciones y utilice el calibre de profundidad recomendado. Un calibre de profundidad demasiado grande aumenta el riesgo de reculada.

(Fig. 31)

• Asegúrese de que la cadena de sierra tiene la tensión correcta. Si la cadena de sierra no está bien tensada en la espada, puede soltarse. Si la tensión de la cadena de sierra es incorrecta, el desgaste de la espada, la cadena de sierra y el piñón de arrastre de la cadena es mayor. Consulte la sección Tensado de la cadena en la página 159.

(Fig. 32)

Realice periódicamente el mantenimiento del equipo de corte y manténgalo bien lubricado. Si la cadena de sierra no está bien lubricada, el riesgo de desgaste de la espada, la cadena de sierra y el piñón de arrastre de la cadena es mayor.

(Fig. 33)

Seguridad de la batería

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice únicamente baterías aprobadas por Husqvarna. Consulte Baterías homologadas en la página 164. Las baterías están cifradas mediante software.
• Utilice las baterías aprobadas por Husqvarna como fuente de alimentación solo para los productos Husqvarna relacionados. Para evitar lesiones, no utilice la batería como fuente de alimentación de otros dispositivos.
• Riesgo de descarga eléctrica. Evite que los terminales de la batería entren en contacto con llaves, monedas, tornillos u otros objetos metálicos. Esto puede provocar un cortocircuito en la batería.
• No utilice baterías no recargables.
• No coloque objetos en las ranuras de ventilación de la batería.
• Mantenga la batería lejos de la luz directa del sol, de fuentes de calor o de las llamas. La batería puede provocar quemaduras o quemaduras químicas.
• Mantenga la batería resguardada de la lluvia y la humedad.
• Mantenga la batería lejos de microondas y fuentes de alta presión.
• No intente desmontar o romper la batería.
• Si se produce una fuga en la batería, no permita que el líquido entre en contacto con el cuerpo ni con los ojos. Si toca el líquido, limpie el área con abundante agua y jabón, y solicite atención médica. Si el líquido entra en contacto con los ojos, no los frote: enjuáguelos con abundante agua durante al menos 15 minutos y solicite atención médica.
• Utilice la batería a temperaturas entre -10 °C (14 °F) y 40 °C (114 °F).
• No limpie la batería ni el cargador con agua. Consulte para limpiar el producto, la batería y el cargador de la batería en la página 160.
• No utilice una batería que esté dañada o que no funcione correctamente.
• Guarde la batería alejada de objetos metálicos, como clavos, tornillos o joyas.
• Mantenga la batería alejada de los niños.

Seguridad del cargador de batería

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Existe riesgo de descarga eléctrica o cortocircuito si no se siguen las instrucciones de seguridad.
• No utilice cargadores de batería diferentes al suministrado con su producto. Utilice únicamente cargadores de batería Husqvarna aprobados para cargar las baterías originales de Husqvarna. Consulte "Cargadores de batería homologados" en la página 164 para obtener instrucciones.
• No intente desmontar el cargador de batería.
• No utilice un cargador de batería que esté dañado o que no funcione correctamente.
• No levante el cargador de batería tirando del cable de alimentación. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación.
• Mantenga todos los cables y cables de extensión alejados del agua, el aceite y los bordes afilados. Proceda con cuidado para evitar que el cable se enganche en objetos como puertas, vallas o similares.
• No utilice el cargador de batería cerca de materiales inflamables o corrosivos. Asegúrese de que el cargador de batería no esté cubierto. Desenchufe el cargador de batería si produce humo o se incendia.
• Cargue la batería solo en interiores, en un lugar con buena ventilación y lejos de la luz solar directa. No cargue la batería en el exterior. No cargue la batería en un entorno húmedo.
• Utilice solamente el cargador de batería a temperaturas entre 5°C (41°F) y 40°C (104°F). Utilice el cargador en un entorno ventilado, seco y sin polvo.
• No cubra las ranuras de ventilación del cargador.
• Evite que los terminales del cargador de batería entren en contacto con objetos metálicos: podría cortocircuitar el cargador.
• Utilice tomas de corriente homologadas y que estén en buen estado. Asegúrese de que el cable del cargador de batería no esté dañado. Si utiliza cables de extensión, asegúrese de que no estén dañados.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las instrucciones de advertencia siguientes antes de realizar el mantenimiento del producto.

• Retire la batería antes de realizar tareas de mantenimiento, comprobaciones o montar el producto.
• El usuario debe realizar solo el mantenimiento y las reparaciones indicadas en este manual. Acuda a su taller de servicios autorizado para las áreas de mantenimiento y reparaciones más importantes.
• No limpie la batería o el cargador con agua. Los detergentes agresivos pueden provocar daños en el plástico.
• Si no se realiza el mantenimiento, el ciclo de vida del producto disminuye y aumenta el riesgo de accidentes.
• Para realizar todas las tareas de mantenimiento y reparación, especialmente en los dispositivos de seguridad del producto, se necesita una formación especial. Si no están aprobadas todas las comprobaciones de este manual de usuario antes de realizar tareas de mantenimiento, acuda al taller de su distribuidor local. Le garantizamos que realizarán reparaciones y mantenimiento profesionales en su producto.
• Utilice únicamente piezas de repuesto originales.

Montaje

Introducción

ADVERTENCIA: Asegúrese de leer y comprender el capítulo sobre seguridad antes de montar el producto.

Montaje de la espada y la cadena

1. Retire la tuerca de la espada que sujeta la cubierta del embrague.
2. Ajuste la espada sobre el tornillo de espada. Ponga la espada en la posición trasera. Coloque la cadena de sierra sobre el piñón de arrastre y en la ranura de la espada. Empiece con la parte superior de la espada.
3. Asegúrese de que los bordes de los eslabones de corte están orientados hacia delante en la parte superior de la espada como indica el símbolo en el producto (C).
4. Alinee el orificio de la espada con el pasador de ajuste de la cadena e instale la cubierta del embrague. Asegúrese de que los eslabones de arrastre encajan correctamente en el piñón de arrastre de la cadena (B). Asegúrese de que la cadena de sierra se encuentre en la ranura de la espada. Apriete las tuercas de la espada a mano, lo más fuerte que pueda. (Fig. 34)
5. Aplique tensión a la cadena de sierra; consulte Tensado de la cadena en la página 159.

Ajuste del ángulo del cabezal de la motosierra

ADVERTENCIA: Apague el producto y extraiga la batería antes de continuar. Utilice guantes protectores.

1. Afloje los tornillos del cabezal de la motosierra (A).
2. Gire 90 grados el cabezal de la motosierra (B).
3. Apriete los tornillos (A). (Fig. 35)

Montaje del gancho para ramas

• Utilice 2 tornillos para fijar el gancho para ramas. (Fig. 36)

Montaje de la protección contra golpes

1. Utilice 6 tornillos para fijar la protección contra golpes. (Fig. 37)

Ajuste de la longitud del eje

1. Afloje la manija. (Fig. 38)
2. Tire del eje hasta que alcance la longitud deseada.
3. Apriete la palomilla. (Fig. 39)

Ajuste del arnés

1. Colóquese el arnés.
2. Enganche el arnés al gancho de sujeción del arnés.
3. Ajuste la longitud del arnés hasta que el gancho de sujeción del arnés quede a la altura de la cadera. (Fig. 21)

Conexión del cargador de batería

1. Conecte el cargador de batería con la tensión y la frecuencia que se indican en la placa de características.
2. Conecte el enchufe a una toma de corriente con toma a tierra. El LED del cargador de batería parpadea en verde una vez.

Nota: La batería no se cargará si su temperatura es inferior a 0°C (32°F) o superior a 50°C (122°F). Si la temperatura es superior a 50°C (122°F), el cargador hace que la batería se enfríe antes de cargarla.

Para conectar la batería al producto

ADVERTENCIA: Utilice solo baterías Husqvarna originales en el producto.

1. Asegúrese de que la batería está completamente cargada.
2. Inserte la batería en el soporte del producto. La batería quedará fija en su posición cuando oiga un clic. (Fig. 40)

PRECAUCIÓN: Si la batería no se mueve con facilidad en el soporte, no se habrá instalado correctamente. Esto puede provocar daños en el producto.

1. Asegúrese de que la batería está instalada correctamente.

Llenado de aceite para cadena de motosierra

Llene el depósito de aceite para capen antes de 1 hora de funcionamiento o cuando la batería esté descargada.

1. Abra el tapón del depósito de aceite para capen en la parte superior del cabezal de la sierra. (Fig. 41)
2. Llene con aceite para capen Husqvarna.

Funcionamiento

Introducción

ADVERTENCIA: Asegúrese de leer y comprender el capítulo sobre seguridad antes de usar el producto.

Husqvarna Connect

Husqvarna Connect es una aplicación gratuita para su dispositivo móvil. La aplicación Husqvarna Connect proporciona más funciones para su producto Husqvarna.

• Información ampliada sobre el producto.
• Información y asistencia sobre piezas y mantenimiento de productos.

Uso de Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su dispositivo móvil.
2. Registre una cuenta en la aplicación Husqvarna Connect.
3. Siga las instrucciones de la aplicación Husqvarna Connect para conectarse y registrar el producto.

Nota: La aplicación Husqvarna Connect no se puede descargar en todos los mercados. Póngase en contacto con su distribuidor para obtener más información.

Carga de la batería

Nota: Cargue la batería si es la primera vez que la utiliza. Una batería nueva solo tiene una carga del 30%.

1. Asegúrese de que la batería esté seca.
2. Coloque la batería en el cargador. (Fig. 42)

Nota: La batería y su cargador pueden tener un aspecto diferente dependiendo de los distintos modelos, pero el procedimiento es el mismo.

1. Asegúrese de que se enciende la luz de carga verde en el cargador. Eso significa que la batería está conectada correctamente al cargador.
2. Cuando todos los LEDs de la batería se hayan encendido, la batería está totalmente cargada. (Fig. 43)
3. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable.
4. Retire la batería del cargador.

Nota: Consulte los manuales de la batería y del cargador para obtener más información.

Comprobación antes del arranque

1. Inspeccione la zona de trabajo. Retire objetos que puedan ser lanzados.
2. Revise la sierra. Nunca utilice equipos desafilados, agrietados ni dañados.
3. Controle que el producto está en excelentes condiciones de funcionamiento.
4. Verifique que todas las tuercas y tornillos estén apretados.
5. Asegúrese de que la máquina está debidamente lubricada; consulte "Lubricación del equipo de corte" en la página 160.
6. Compruebe que la cadena de sierra siempre se detenga en ralentí.
7. Utilice el producto solamente para el uso al que está destinado.
8. Cerciórese de que la empuñadura y los mecanismos de seguridad están en orden. No utilice nunca una máquina a la que le falten piezas o en la que se hayan efectuado cambios referentes a las especificaciones.

Encendido del producto

1. Mantenga pulsado el botón de encendido/apagado hasta que se encienda el indicador LED verde. (Fig. 44)
2. Utilice el gatillo de alimentación para controlar la velocidad.

Para usar la función SavE

Este producto cuenta con una función de ahorro de energía: SavE. La función SavE reduce la velocidad de la máquina y prolonga al máximo la autonomía de la batería.

Nota: La función SavE no reduce la capacidad de corte del producto.

1. Pulse el botón SavE del teclado.
2. Asegúrese de que el LED verde se enciende.
3. Pulse de nuevo el botón SavE para desactivar la función. El LED verde se apagará. (Fig. 45)

Parada del producto

1. Suelte el gatillo de alimentación o su bloqueo.
2. Pulse el botón de encendido/apagado hasta que se apague el indicador LED verde.
3. Pulse los botones de liberación de la batería para extraerla. (Fig. 46)

Uso del producto

ADVERTENCIA: No permanezca directamente debajo de una rama que va a cortar. Esto podría ocasionar la muerte o lesiones graves.

• Tenga cuidado cuando trabaje cerca de líneas eléctricas aéreas. La caída de ramas puede provocar cortocircuitos.
• Si es posible, colóquese de modo que pueda efectuar el corte en ángulo recto con respecto a la rama. (Fig. 47)
• Corte las ramas grandes en secciones. Tenga en cuenta que, al caer, las ramas pueden rebotar hacia el usuario tras golpear el suelo. (Fig. 48)
• Nunca corte la rama por la base, ya que esto retrasará la curación y aumentará el riesgo de ataques de hongos. (Fig. 49)
• Utilice el tope de la base del cabezal de corte para proporcionar apoyo durante el corte. Esto evitará que el equipo de corte "salte" en la rama. (Fig. 50)
• Efectúe un corte inicial en la parte inferior de la rama antes de cortarla. Esto evitará que se desgarre la corteza, lo que provocaría una cicatrización lenta y causaría daños irreversibles al árbol. El corte no debe superar 1/3 del grosor de la rama para evitar que la sierra se atasque. No detenga la sierra mientras retira el equipo de corte de la rama para evitar que se atasque. (Fig. 51)
• Asegúrese de que se mantiene con los pies firmemente apoyados y que pueda trabajar libremente sin interferencias de ramas, piedras ni árboles.

ADVERTENCIA: Nunca active el gatillo de alimentación sin tener bien a la vista el equipo de corte.

Mantenimiento

Introducción

ADVERTENCIA: Asegúrese de leer y comprender el capítulo sobre seguridad antes de realizar tareas de mantenimiento en el producto.

ADVERTENCIA: Retire la batería antes de realizar tareas de mantenimiento en el producto.

Programa de mantenimiento

ADVERTENCIA: Extraiga la batería antes de realizar tareas de mantenimiento.

A continuación incluimos una lista con los pasos de mantenimiento que hay que efectuar en el producto. Además de las operaciones relacionadas en el programa de mantenimiento, lleve el producto a un taller de servicios Husqvarna regularmente.

Para obtener información sobre los intervalos de mantenimiento, póngase en contacto con su taller de servicios Husqvarna. Consulte las áreas del capítulo de mantenimiento para obtener más información.

Mantenimiento Diario Semanal Mensualmente
Limpie la parte exterior del producto con un trapo seco. No utilizes agua.	X
Asegúrese de que el botón de encendi-do/apagado funciona correctamente y no es-té dañado.	X
Por seguridad, asegúrese de que el gatillo de alimentación y su bloqueo funciona conco-rectamente.	X
Asegúrese de que todos los mandos funciona y no estén dañados.	X
Mantenga los mangos limpios y secos. Asegúrese de que no haya aceite ni grasa en los mangoes.	X
Asegúrese de que la cubierta de laceda de sierra no está dañada. Sustituya la cubierta de laceda de sierra si está dañada.	X
Asegúrese de que los tornillos y las tuercas están bien Apartados.	X
Limpie el tapón del deposito de aceite. X
Asegúrese de que los botones de liberación de la batería funcional y fjan ja batería en el producto.	X
Compruebe que el cargador de la batería no está dañado y funciona correctamente.	X
Asegúrese de que la batería no está dañada. X
Asegúrese de que la batería está cargada. X
Asegúrese de que el cargador de batería no está dañado.	X
Examine todos los cables, acoplántos y conexiones. Asegúrese de que no estén dañados ni socios.		X
Limpie la cubierta de laceda de sierra. X
Realice una comprobación de las conexiones entre la batería y el producto. Realice una comprobación de la conexión entre la batería y el cargador de batería.			X
Asegúrese de que el CZal de la motosierra no está dañado. Sustituya el CZal de la motosierra si está dañado.	El CZal de la motosierra solo lo pueda reparar un distribuidor Husqvarna autorizzato.
Examine el desgaste del piñón de arrastre de la cedra.	Sustituya el piñón de arrastre de la cedraupon se masyarakat 100 horas de trabajo o más almenudo si es necasa-rio.

Para examinar la batería y el cargador de la batería

1. Examine la batería en busca de daños, por ejemplo, grietas.
2. Examine el cargador en busca de daños, por ejemplo, grietas.
3. Asegúrese de que el cable de alimentación del cargador de la batería no está dañado ni agrietado.

Mantenimiento del producto

Revisión de la casa de sierra

Realice una comprobación de la cadena de sierra a diario.

1. Asegúrese de que no haya grietas en los remaches y los eslabones. (Fig. 52)
2. Compruebe si la cadena de sierra está rígida.
3. Compare la cadena de sierra con una cadena de sierra nueva para determinar si los remaches y los eslabones están desgastados.
4. Sustituya la cadena si se cumple una o varias de las condiciones anteriores.
5. Sustituya la cadena de sierra cuando los dientes de corte se hayan desgastado a una longitud de 4mm (0,16 pulg). (Fig. 53)

Comprobación del piñón de arrastre de la cadena

1. Compruebe con frecuencia el nivel de desgaste del piñón de arrastre de la cadena. (Fig. 54)
2. Sustituya el piñón de arrastre de la cadena si está desgastado y se mueve de lado a lado en el eje del motor.

Comprobación de la espada

1. Asegúrese de que el canal de aceite no está obstruido. Si es necesario, proceda con su limpieza. (Fig. 55)
2. Compruebe si se han formado rebabas en los lados de la espada. Lime las rebabas. (Fig. 56)
3. Limpie la ranura de la espada. (Fig. 57)
4. Examine si la ranura de la espada presenta indicios de desgaste. Cambie la espada si es necesario. (Fig. 58)
5. Examine si la punta de la espada está en mal estado o muy desgastada. (Fig. 59)
6. Asegúrese de que la cabeza de la rueda de la espada gire con facilidad y que su orificio de lubricación no esté obstruido. Limpie y lubrique si es necesario. (Fig. 60)
7. Gire la espada todos los días para prolongar su vida útil. (Fig. 61)

Para afilar la cadena de sierra

Información sobre la espada y la cadena de sierra

ADVERTENCIA: Use guantes protectores cuando manipule la cadena de sierra o realice tareas de mantenimiento en ella. La cadena de sierra puede causar lesiones, incluso si no se mueve.

Si la espada o la cadena de sierra se desgastan o presentan algún tipo de defecto, cámbielas por una combinación de espada y cadena de sierra recomendada por Husqvarna. Esto es necesario para conservar los niveles de seguridad del producto. Consulte Accesorios en la página 164 para ver una lista de combinaciones recomendadas de espada y cadena de repuesto.

• Longitud de la espada, pulg/cm. La información sobre la longitud de la espada suele encontrarse en la parte posterior de la espada.

(Fig. 62) - Nivel de dientes en el cabezal de la rueda (T).

(Fig. 63)

• Paso de cadena, pulg. La distancia entre los eslabones de arrastre de la cadena de sierra debe corresponderse con la distancia de los dientes del cabezal de rueda de la espada y del piñón de arrastre. (Fig. 64)
• Número de eslabones de arrastre (unidades). El número de eslabones de arrastre se determina según el tipo de espada.

(Fig. 65)

• Ancho de la guía de la espada, pulg/mm. El ancho de la guía de la espada debe ser idéntico al ancho de los eslabones de arrastre de la cadena. (Fig. 66)
• Orificio para aceite de cadena y orificio para pasador tensor de cadena. La espada debe corresponderse con el producto.

(Fig. 67)

• Ancho del eslabón de arrastre, mm/pulg.

(Fig. 68)

Información general sobre cómo afilar los dientes de corte

No corte con una cadena de sierra roma. Si la cadena de sierra no está afilada, tendrá que ejercer una presión superior para que la espada avance por la madera. Si la cadena de sierra está muy roma, en lugar de virutas se generará polvo de serrín.

• Una cadena de sierra afilada avanza por la madera con calidad y genera virutas largas y gruesas.

El diente de corte (A) y el calibre de profundidad (B) constituyen el componente de corte de la cadena de sierra: la cortadora. La diferencia de altura entre los dos indica la profundidad de corte (ajuste de calibre de profundidad).

(Fig. 69)

Cuando afile un diente de corte, piense en lo siguiente:

• Ángulo de afilado. (Fig. 70)
• Ángulo de corte.

(Fig. 71) - Posición de la lima.

(Fig. 72) - Diámetro de la lima redonda.

(Fig. 73)

No es nada fácil afilar correctamente una cadena de sierra sin el equipo adecuado. Utilice el calibrador de afilado recomendado. De esta forma, podrá maximizar el rendimiento de corte y minimizar el riesgo de reculada.

ADVERTENCIA: El riesgo de reculada aumenta considerablemente si no respeta las instrucciones relativas al afilado.

Nota: Consulte Afilado de los dientes de corte en la página 159 para obtener información sobre el afilado de la cadena de sierra.

Afilado de los dientes de corte

1. Utilice una lima redonda y un calibrador de afilado para afilar los dientes de corte. (Fig. 74)

Nota: Consulte Accesorios en la página 164 para obtener información sobre qué lima y calibrador se recomienda para su cadena de sierra.

1. Asegúrese de que la cadena de sierra tiene la tensión correcta. Una cadena de sierra mal tensada se mueve de un lado a otro. Esto dificulta el afilado de la cadena de sierra. Consulte Tensado de la cadena en la página 159 para obtener instrucciones. (Fig. 75)
2. Mueva la lima desde el interior de los dientes de corte hacia afuera. Reduzca la presión con la cadena tirante. (Fig. 76)
3. Afile todos los dientes de un lado en primer lugar.
4. Dé la vuelta al producto y afile el otro lado.
5. Asegúrese de que todos los dientes de corte tienen la misma longitud al afilar.
6. La cadena se ha desgastado cuando los dientes de corte disminuyen a 4 mm (0,16 pulg). Cambie la cadena de sierra. (Fig. 53)

Información general acerca de cómo regular el ajuste de calibre de profundidad

El ajuste de calibre de profundidad (C) disminuye al afilar los dientes de corte (A). Para conservar un rendimiento de corte máximo, deben afilar el calibre de profundidad (B) para obtener el ajuste de calibre de profundidad recomendado. Consulte Accesorios en la página 164 para obtener instrucciones sobre cómo obtener el ajuste adecuado de calibre de profundidad para la cadena de sierra.

(Fig. 77)

ADVERTENCIA: Un ajuste de calibre de profundidad excesivo aumenta el riesgo de reculada.

Para ajustar el calibre de profundidad

Antes de regular el ajuste de calibre de profundidad o de afilar los dientes de corte, consulte Afilado de los dientes de corte en la página 159 para obtener instrucciones. Recomendamos regular el ajuste de

calibre de profundidad después de tres afilados de la cadena de sierra.

Nota: Esta recomendación solo es aplicable si la longitud de los dientes de corte no se reduce demasiado.

Recomendamos utilizar nuestro calibrador de profundidad para obtener el ajuste de calibre de profundidad y el ángulo del calibre de profundidad correctos.

(Fig. 78)

1. Utilice una lima plana y un calibrador de profundidad para ajustar el calibre de profundidad. Utilice únicamente el calibrador de profundidad recomendado para obtener el ajuste del calibre de profundidad y el ángulo del calibre de profundidad adecuados.
2. Ponga el calibrador de profundidad por encima de la cadena de sierra.

Nota: Consulte el embalaje del calibrador de profundidad para obtener más información sobre cómo utilizar la herramienta.

1. Utilice la lima plana para eliminar la parte del calibre de profundidad que sobresale del calibrador de profundidad. (Fig. 79)

Nota: El ajuste de calibre de profundidad es correcto cuando no se siente resistencia alguna al pasar la lima sobre el calibrador de profundidad.

Tensado de la cadena

ADVERTENCIA: Una cadena de sierra sin la tensión correcta podrá soltarse de la espada y causar lesiones graves o la muerte.

Una cadena de sierra se destensa con el uso. Ajuste la cadena de sierra con regularidad.

1. Afloje la tuerca de la espada que fija la cubierta del embrague/freno de cadena. Use una llave. (Fig. 80)
2. Apriete las tuercas de la espada a mano, lo más fuerte que pueda.
3. Levante la parte delantera de la espada y gire el tornillo de tensado de la cadena. Use una llave. (Fig. 81)
4. Apriete la cadena de sierra hasta que quede apretada contra la espada, pero pueda moverse con facilidad.
5. Apriete las tuercas de la espada con la llave y levante la parte delantera de la espada al mismo tiempo. (Fig. 82)
6. Asegúrese de que pueda girar la cadena de sierra libremente con la mano y que esta no cuelgue de la espada. (Fig. 83)

Lubricación del equipo de corte

ADVERTENCIA: La lubricación insuficiente del equipo de corte puede ocasionar roturas de cadena, con el riesgo consiguiente de accidentes graves e incluso mortales.

ADVERTENCIA: No utilice aceite residual. El aceite residual es peligroso para las personas, el producto y el medio ambiente.

Aceite para cadena de motosierra

ADVERTENCIA: La lubricación insuficiente del equipo de corte puede ocasionar la rotura de la cadena, con el riesgo consiguiente de accidentes graves e incluso mortales.

• Un aceite para cadena de motosierra ha de tener buena adherencia a la cadena, así como buena fluidez tanto en climas cálidos como fríos.
• Hemos desarrollado un aceite para cadena óptimo que, gracias a su origen vegetal, es también biodegradable. Recomendamos el uso de nuestro aceite para alargar lo máximo posible la vida útil de la cadena de sierra y para preservar el medio ambiente.
• Si nuestro aceite para cadena de motosierra no está disponible, recomendamos usar aceite para cadena común.
• En zonas donde el aceite desarrollado especialmente para la lubricación de cadenas de sierra no está disponible, se debe utilizar aceite de transmisión EP 90 convencional.
• ¡No utilizar nunca aceite residual! Es peligroso para el usuario, la máquina y el medio ambiente.

Comprobación de la lubricación de la cadena

1. Controle la lubricación de la cadena cada vez que reposte. Apunte la punta de la espada a unos 20 cm (8 pulgadas) de un objeto fijo y claro. Después de 1 minuto de funcionamiento con el acelerador al 75%, deben distinguirse claramente una línea de aceite en la superficie. (Fig. 84)

Comprobación si la lubricación no funciona

1. Compruebe que el canal de aceite de la cadena en la espada está abierto. Límpielo si es necesario. (Fig. 85)
2. Compruebe que el canal de aceite de la caja de engranajes esté limpio. Límpielo si es necesario.
3. Compruebe que el casquillo de rueda de la espada gire con facilidad. Si el sistema de lubricación de la cadena sigue sin funcionar después de efectuar las comprobaciones anteriores, contacte a su taller de servicio. (Fig. 86)

Sustitución del piñón de arrastre de la cadena

1. Retire la tuerca de la espada (A) que sujeta la cubierta del embrague.
2. Retire la cubierta del embrague (B).
3. Retire el tornillo (C).
4. Retire la arandela (D).
5. Retire el muelle del disco de arrastre (E).
6. Retire el piñón de arrastre de la cadena (F). (Fig. 87)
7. Instale un piñón de arrastre de la cadena nuevo.

Para limpiar el producto, la batería y el cargador de la batería

1. Limpie el producto con un paño seco antes de su uso.
2. Limpie la batería y el cargador de batería con un paño limpio y seco. Mantenga las guías de la batería limpias.
3. Asegúrese de que los terminales de la batería y el cargador de la batería estén limpios antes de su uso.
4. Limpie la zona alrededor del tapón del depósito con un cepillo.
5. Limpie la superficie interior de la cubierta protectora con un cepillo.

Resolución de problemas

Teclado

Problema Posibles errores Solución possible
El LED verde de activación parpadea.	Tensión de la batería bajo. Cargue la batería.
El indicator LED rojo de error parpadea.	Sobrecarga. El accesorio de corte está atascado. Pulse el botón de encendido/apagado para apagar el producto. Retire la batería. Retire la suscri-dad del accesorio de corte. Afloje la cadena.
	Desviación de la temperature. Deje enfiar el producto.
	Se ha pulsado el gatillo de alimentación y el botón de encendido/apagado a la vez.	Suelte el gatillo de alimentación y pulse el botón de encendido/apagado.
El producto no se po-ne en marcha.	Conectores de la batería sucios. Limpie los conectores de la batería con aire comprimido o con un cepillo suave.
El indicator LED rojo de error se enciende.	Es Necessary realizar problemas de mantenenti-miento en el producto.	Acuda a su taller de servicios autorizzato.

Batería

40-B220X 37
Sintomas Causa Acción
El indicator de error de la batería parpadea.	La batería está descargada. Cargue la batería.
	Carga de trabajo elevada y tempera-tura de la batería muy baja.	Haga que la batería se caliente. Por ejemplo, colóquela en un lugar res-guardado o trabajo a baja velocidad hasta que la batería está caliente.
	La batería no funciona. El rango de funciona bajo es su límite.	Extraiga la batería del producto. Deje reposar la batería y, a continuación, pulse el botón del indicator de la batería.
El indicator de temperature de la ba-tería está encendido.	La batería está demasiado fria o de-masiado caliente para utiliserla.	Mantenga la batería a una tempera-tura ambiente entre -10 °C y 40 °C (14 °F y 104 °F). Cuando la bate-ria alcance la temperatura adecuada, PODRA usarse de nuevo.
El indicator de temperatura de la bata-tería parpadea.	La batería está cerca del limite de temperatura.	Reduzca la velocidad o la carga de trabajo. Mantenga la batería a la temperatura recomendada de entre +10 °C y +30 °C (50 °F y 86 °F) para un rendimiento optimo.
El indicator de temperatura de la bata-tería está encendiado cuando la bata-tería está en el cargador.	Desviación de la temperatura; la batería estáblemado fria o demasia-do caliente para cargaria.	Deje que la batería se enfrie o llévela a un lugar resguardado para que se caliente. Cuando la batería alcance la temperatura adequúa,oulda car-garse de nuevo. Asegúrese de usar el cargador con una temperatura ambiente de entre 5 °C y 40 °C (41 °F y 104 °F). Proteja el cargador de bata-tería de la luz del sol. Si el problema persististe, pángase en contacto con su distribuidor.
El indicator de error de la batería se enciende.	La batería tiene un error crítico. Póngase	se encontacto con su distribuitor.

Cargador de batería

40-C500X38
Síntomas Posibles errors Procedimiento possible
El indicator de energia del cargasor está encsidado en amarillo.	Desviación de la temperatura; la batería está desmiado fria o demasiado caliente para utiliserla o car-garla.	Si la batería está desmiado caliente, manténgala con-nectada al cargador. El ventilador del cargador reducirá la temperatura de la batería. Cuando la bateríaonga la temperatura recommendada, la carga se inicia automatistically.
El indicator de error de la batería parpadea o el indicator de temperatura de la batería está encsidado.		Si la batería está desmiado fria, llevela a un lugar res-guardado del frio. Cuando la batería alcance la tempera-tura recommendada, continúce con la carga.
		Respete el intervalo de temperatas de funciona; consulte el manual de usuario del cargador de la batería. Proteja el cargador de batería de la luz del sol. Si el problema persististe, pángase en contacto con su distribuidor.
El indicator de energia del cargasor está encsidado en amarillo.	La batería tiene unerror criticico.	Póngase en contacto con su distribuidor.
El indicator de error de la batería está encsidado.
El indicator de energia del cargasor está encsidado en rojo.	El cargador tiene unerror criticico.	Póngase en contacto con su distribuidor.

Transporte, almacenamiento y eliminación

Transporte y almacenamiento

Nota: Las variaciones de temperatura pueden provocar la acumulación de presión en el depósito de aceite y, como resultado, una fuga temporal de aceite. Siga las instrucciones de almacenamiento.

• Limpie el producto y vacíe el depósito de aceite antes de guardarlo.
• Coloque el producto en posición horizontal o cuélguelo con la espada hacia abajo.
• No guarde el producto con la espada hacia arriba.
• Las baterías de iones de litio incluidas están sujetas a los requisitos de la normativa sobre mercancías peligrosas.
• Siga el requisito especial indicado en el paquete y en las etiquetas para el transporte comercial, incluido por terceros y agentes de transporte.
• Hable con alguien con formación especial en materiales peligrosos antes de enviar el producto. Respete todas las normativas nacionales. Cubra con cinta los contactos abiertos cuando ponga la batería en un paquete. Embale bien la batería en el paquete para evitar que se mueva.
• Extraiga la batería si va a guardar o transportar el producto.
• Coloque la batería y el cargador en un lugar seco y protegido de la humedad y las heladas.
• No almacene la batería en lugares donde pueda generarse electricidad estática. No guarde la batería en una caja metálica.
• Guarde la batería a temperatura entre 5°C (41°F) y 25°C (77°F) y protegida de la luz solar directa.
• Guarde el cargador de baterías a temperatura entre 5°C (41°F) y 45°C (113°F) y protegido de la luz solar directa.
• Cargue la batería entre el 30% y el 50% antes de guardarla durante periodos de tiempo largos.
• Guarde el cargador de la batería en un espacio cerrado y seco.
• Cuando guarde la batería, manténgala alejada del cargador. No permita que los niños ni otras personas no autorizadas toquen el equipo. Guarde el equipo en un lugar que pueda cerrarse con llave.
• Utilice la protección de transporte del producto para evitar lesiones o daños en el producto durante el transporte y almacenamiento. Fije el producto firmemente durante el transporte.

Eliminación

El símbolo significa que el producto no puede desecharse con los residuos domésticos. Recíclelo a través del sistema local de recogida de equipos eléctricos y electrónicos. Esto contribuye a una gestión adecuada de los residuos al final de la vida útil de los productos. Póngase en contacto con las autoridades locales, los servicios de recogida de residuos domésticos o su distribuidor Husqvarna para obtener más información. La eliminación incorrecta puede tener efectos negativos en el medioambiente y la salud humana, debido a la posible presencia de sustancias peligrosas.

Nota: El símbolo aparece en el producto o el paquete del producto.

Datos técnicos

Datos técnicos

	530iP4 530iPT5
Motor
Tipo de motor BLDC (sin escobillas) 36 V
Velocidad de la capena, m/s (1/4) 18 18
Capacidad del depuesto de aceite, l/cm3	0,15/150 0,15/150
Peso
Peso sin batería, accesos de corte, cubierta del accesorio de corte, arnés y con depuesto vacio, kg	3,4 5
Nivel de protección contra el agua
IPX4 39	Si Si
Emissiones de ruido 40
Nivel de potencia acústica medida, dB(A) 98 98
Niveles acústicos 41
Nivel de presión sonora en el oído del usuario, medido conforme a EN 62841-1, dB(A), min./máx.:	88 83
Niveles de vibración 42
Niveles de vibración equivalentes (ahv,eq) en las asas, medidos conforme a EN 62841-1, m/s2.
Tubo extendido, asas delanteras/traseras 1,0/0,9 1,0/1,2
Tubo recogido, asa delantera/trasera - 1,4/1,2

Accesorios

Baterías homologadas

Utilice solo baterías BLi originales para este producto.

Batería BLi200 40-B220X
Tipo Ion-litio lon-litio
Capacidad de la bateria, Ah 5,2 6,0
Tensión nominal, V 36	36
Peso, kg/lb	1,3/2,8	1,4/3,1

Cargadores de batería homologados

Cargador de bateria	QC330	QC500	40-C500X
Tensión de red, V	100-240	100-240	100-240
Frecuencia, Hz	50-60	50-60	50-60
Cargador de batería QC330	QC500 40-C500X
Potencia, W 330 500 500

Combinaciones de espada y cadena de sierra

Las combinaciones siguientes tienen la homologación CE.

Espada Cadena de sierra
Longitud, pulg. Paso	pulg Anchura de ranu, mm		Tipo Longitud, eslabones de arrastre, n.°
10 1/4 1,3			Husqvarna H00	58
12 64
10 3/8 mini 1,3 Husqvarna S93G 40

Afilado y calibrador de afilado de la cadena de sierra

Utilice el calibrador de afilado recomendado para obtener los ángulos de afilado correctos. Le

aconsejamos utilizar siempre el calibrador de afilado recomendado para restablecer el filo de la cadena de sierra.

Si desconoce qué cadena de sierra tiene montada en el producto, acuda a su taller de servicio.

(Fig. 88)	(Fig. 89) mm/pulg. mm	(Fig. 90) (Fig. 91) (Fig. 92)			(Fig. 93)		(Fig. 94) (Fig. 95)
37	4,0 / 5/32	80°	30°	0°	0,65/0,025	5056981-03	5806875-01
S93G	4,0 / 5/32	60°	30°	0°	0,65/0,025	n/a	5966389-02

Declaración de conformidad

Declaración de conformidad CE

Nosotros, Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel. [phone], declaramos bajo nuestra exclusiva responsabilidad que el producto:

Descripción Motosierra de poda a batería
Marca	Husqvarna
Tipo/Modelo 530iP4,	530iPT5
Identificacion Númos de série a partir del año 2025

Cumple las siguientes directivas y normas de la UE:

Norma Descripción
2006/42/CE "relativa a las migunas"
2014/30/UE "relativa a la compatibilidad electromagnética"
2011/65/UE "relativa a la restricción de'utilisation de sustancias peligrosas"

Y que se aplican las especificaciones sociales o los estándares siguientes: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018.

Organismo notificado: 0404, Svensk Maskinprovning AB (Box 4053, SE-904 03 Umeå, Sweden) ha efectuado el examen de tipo CE conforme a la Directiva relativa a las máquinas (2006/42/CE), artículo 12, cláusula 3b. El certificado tiene el número: 0404/19/2530.

Para obtener información respecto a las emisiones sonoras, consulte Datos técnicos en la página 163.

Huskvarna, 2025-04-15

Stefan Holmberg, Director de I+D, Gestión de tecnología, Husqvarna AB

Responsable de la documentación técnica

Sisukord

Sissejuhatus 167

Ohutus 168

Kokkupanek. 175

Too. 175

Hooldamine. 177

Veaotsing. 180

(ábra 88)	(ábra 89)	(ábra 90)	(ábra 91)	(ábra 92)	(ábra 93)	(ábra 94)	(ábra 95)
	mm/hüvelyk				mm/hüvelyk
37	4,0/5/32	80°	30°	0°	0,65/0,025	5056981-03	5806875-01
S93G	4,0/5/32	60°	30°	0°	0,65/0,025	n.a.	5966389-02

Protegido contra salpicos de agua.

(Fig. 9)

Corrente continua.

(Fig. 10)

Segurarca na area de trabajo

1. Se o indicator de avis (C) estiver aceso ou intermitente. Consulte Teclado na página 449.

• Utilize 2 parafusos para fixar o gancho para ramos. (Fig. 36)

Largura dos elos de acontecimiento, mm/pol.

(Fig. 68)

• Ángulo de afiência. (Fig. 70)
• Angulo de corte. (Fig. 71)
• Posición de la lima.

(Fig. 72) - Diámetro de la lima redonda. (Fig. 73)

Utilice el producto únicamente con accesorios suministrados por el fabricante. Consulte Accesorios en la página 473.

Presentación general

(Fig. 1)
