Typ produktu	Nożyce do gałęzi na tyczce akumulatorowej
Marka	Husqvarna
Model	530iP4
Silnik	BLDC (bezszczotkowy) 36 V
Prędkość łańcucha	18 m/s
Pojemność zbiornika oleju	0,15 l
Masa (bez akumulatora, akcesoriów i uprzęży)	3,4 kg
Stopień ochrony	IPX4
Poziom mocy akustycznej	98 dB(A)
Poziom ciśnienia akustycznego (przy uchu)	88 dB(A)
Poziom drgań (wał wysunięty)	Przód: 1,0 m/s², Tył: 0,9 m/s²
Kompatybilny akumulator	BLi200 (40-B220X) – Litowo-jonowy 5,2 Ah, 36 V
Kompatybilna ładowarka	QC330, QC500 lub 40-C500X
Długość prowadnicy	10 cali (25,4 cm)
Podziałka łańcucha	1/4 cala
Funkcja oszczędzania energii	SavE (zmniejsza prędkość łańcucha, aby zwiększyć żywotność baterii)
Bezpieczeństwo	Blokada spustu, osłona tnąca, automatyczne zatrzymanie
Bieżąca konserwacja	Czyszczenie produktu, napinanie i smarowanie łańcucha, ostrzenie
Części zużywające się	Prowadnica, łańcuch, koło napędowe
Gwarancja i naprawialność	Powierzyć autoryzowanemu warsztatowi Husqvarna; używać oryginalnych części

Często zadawane pytania - 530iP4 HUSQVARNA

Jakie typy akumulatorów mogę stosować z Husqvarna 530iP4?

Stosuj wyłącznie zatwierdzone akumulatory Husqvarna, takie jak BLi200 (40-B220X) litowo-jonowy 36 V.

Jak uruchomić 530iP4?

Naciśnij przycisk ON/OFF, aż zaświeci się zielona dioda LED, a następnie naciśnij spust mocy. Upewnij się, że blokada spustu jest wyłączona.

Co zrobić, gdy miga czerwona dioda LED błędu?

Oznacza to przeciążenie lub zablokowanie akcesorium tnącego. Wyłącz produkt, wyjmij akumulator, wyczyść akcesorium i w razie potrzeby poluzuj łańcuch.

Jak wyregulować napięcie łańcucha?

Poluzuj nakrętkę prowadnicy, obróć śrubę regulacyjną, aby napiąć łańcuch, aż będzie przylegał do prowadnicy, ale mógł swobodnie obracać się, a następnie dokręć nakrętkę.

Jakiego oleju używać do smarowania łańcucha?

Używaj oleju do łańcucha Husqvarna, najlepiej biodegradowalnego. W razie potrzeby można tymczasowo użyć oleju przekładniowego EP90. Nigdy nie używaj zużytego oleju.

Jak korzystać z funkcji SavE?

Naciśnij przycisk SavE na klawiaturze. Zaświeci się zielona dioda LED, sygnalizując zmniejszenie prędkości łańcucha, co zwiększa czas pracy akumulatora bez zmniejszania mocy cięcia.

Jakie odległości bezpieczeństwa należy zachować?

Zachowaj odległość co najmniej 15 metrów od innych osób i zwierząt. W przypadku linii elektrycznych zachowaj odległość co najmniej 10 metrów.

Jak czyścić akumulator i ładowarkę?

Użyj suchej szmatki. Nigdy nie czyść ich wodą. Przed użyciem upewnij się, że zaciski i szyny prowadzące są czyste.

Co zrobić w przypadku wycieku oleju podczas przechowywania?

Opróżnij zbiornik oleju przed przechowywaniem. Umieść produkt poziomo lub zawieś z prowadnicą skierowaną w dół, aby uniknąć wycieków.

Gdzie mogę znaleźć części zamienne?

Używaj wyłącznie oryginalnych części Husqvarna. Skontaktuj się z autoryzowanym dealerem Husqvarna lub warsztatem serwisowym.

INSTRUKCJA OBSŁUGI 530iP4 HUSQVARNA

PL Instrukcja obsługi

PT Instrukcja obsługi

RO Instrukcja obsługi

RU Instrukcja obsługi

SK Instrukcja obsługi

(Rys. 71) - Pozycja pilnika.

Korzystanie z funkcji SavE

Produkt jest wyposażony w funkcję oszczędzania energii o nazwie SavE. Funkcja SavE zmniejsza prędkość łańcucha i umożliwia najdłuższy czas pracy baterii.

Ochrona indywidualna

• Podczas korzystania z urządzenia należy zachować ostrożność, przemyśleć swoje działania i postępować rozsądnie. Nie należy używać urządzenia, gdy jest się zmęczonym, pod wpływem narkotyków, alkoholu lub

leków. Nawet mała nieuwaga podczas korzystania z urządzenia może spowodować poważne obrażenia.

• Należy używać środków ochrony indywidualnej. Zawsze należy nosić okulary ochronne. Stosowanie środków ochrony indywidualnej, takich jak maski przeciwpyłowe, obuwie ochronne z antypoślizgową podeszwą, kaski lub ochronniki słuchu, w odpowiednich warunkach zmniejsza ryzyko obrażeń. Nie dopuszczać do przypadkowego włączenia. Przed podłączeniem urządzenia do źródła zasilania i/lub akumulatora, podnoszeniem lub przenoszeniem go, upewnić się, że urządzenie jest wyłączone. Przenoszenie urządzenia z palcem na włączniku lub podłączanie go do zasilania, gdy włącznik jest w pozycji włączonej, może spowodować wypadki.
• Przed włączeniem urządzenia należy usunąć wszystkie klucze regulacyjne lub klucze nastawcze. Klucz nastawczy lub klucz pozostawiony na obracającej się części urządzenia może spowodować obrażenia.
• Nie sięgać zbyt daleko. Zawsze stać stabilnie i zachowywać równowagę. W ten sposób można lepiej kontrolować urządzenie w nieoczekiwanych sytuacjach.
• Należy odpowiednio się ubierać. Nie nosić luźnej odzieży ani biżuterii. Nie dopuszczać do kontaktu włosów i odzieży z ruchomymi częściami. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeśli w zestawie znajdują się urządzenia do odsysania pyłu i zbiorniki, sprawdzić, czy są prawidłowo zamocowane i używane. Stosowanie urządzeń do zbierania pyłu może zmniejszyć zagrożenia związane z pyłem.
• Zawsze przestrzegaj zasad bezpiecznego użytkowania i nie ignoruj ich, nawet jeśli często używasz urządzenia i dobrze opanowałeś jego obsługę. Nieostrożne działanie w jednej chwili może spowodować poważne obrażenia.

Użytkowanie i konserwacja piły łańcuchowej

Nie przykładaj do piły łańcuchowej nadmiernej siły. Używaj piły łańcuchowej odpowiedniej do konkretnej pracy. Dzięki odpowiedniej pile łańcuchowej będziesz pracować lepiej i bezpieczniej w podanym zakresie wydajności. - Nie używaj piły łańcuchowej, jeśli po naciśnięciu włącznika nie włącza się lub nie wyłącza. Urządzenie, którego nie można sterować za pomocą włącznika, stwarza zagrożenie i należy je naprawić. Przed przystąpieniem do jakichkolwiek prac regulacyjnych, wymiany akcesoriów lub odłożenia urządzenia do przechowywania odłącz przewód zasilający od źródła zasilania i/lub wyjmij akumulator. Te środki ostrożności pomagają zapobiec przypadkowemu uruchomieniu piły łańcuchowej. Gdy nie używasz piły łańcuchowej, przechowuj ją w miejscu niedostępnym dla dzieci i nie pozwalaj na jej używanie osobom, które nie znają zasad obsługi piły łańcuchowej lub niniejszych instrukcji. Piła łańcuchowa staje się zagrożeniem, gdy jest używana przez nieprzeszkolonych użytkowników. Przeprowadzaj konserwację techniczną piły łańcuchowej i akcesoriów. Sprawdź dopasowanie ruchomych części i

zablokowanie, uszkodzenia i wszelkie inne warunki, które mogą wpływać na działanie piły łańcuchowej. Jeśli piła łańcuchowa jest uszkodzona, przed użyciem należy ją naprawić. Wiele wypadków jest spowodowanych źle utrzymanymi urządzeniami.

• Narzędzia tnące należy utrzymywać w stanie ostrym i czystym. Prawidłowo utrzymane narzędzia tnące z ostrymi ostrzami rzadziej się zacięte i są łatwiejsze w prowadzeniu.
• Używaj piły łańcuchowej, akcesoriów, ostrzy itp. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę warunki pracy i wykonywane zadania. Używanie piły łańcuchowej do celów, do których nie jest przeznaczona, może stwarzać niebezpieczne sytuacje.
• Uchwyty i powierzchnie chwytne muszą być suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne utrudniają bezpieczne użytkowanie i kontrolę piły łańcuchowej w nieoczekiwanych sytuacjach.

Użytkowanie i konserwacja systemu oświetlenia akumulatorowego

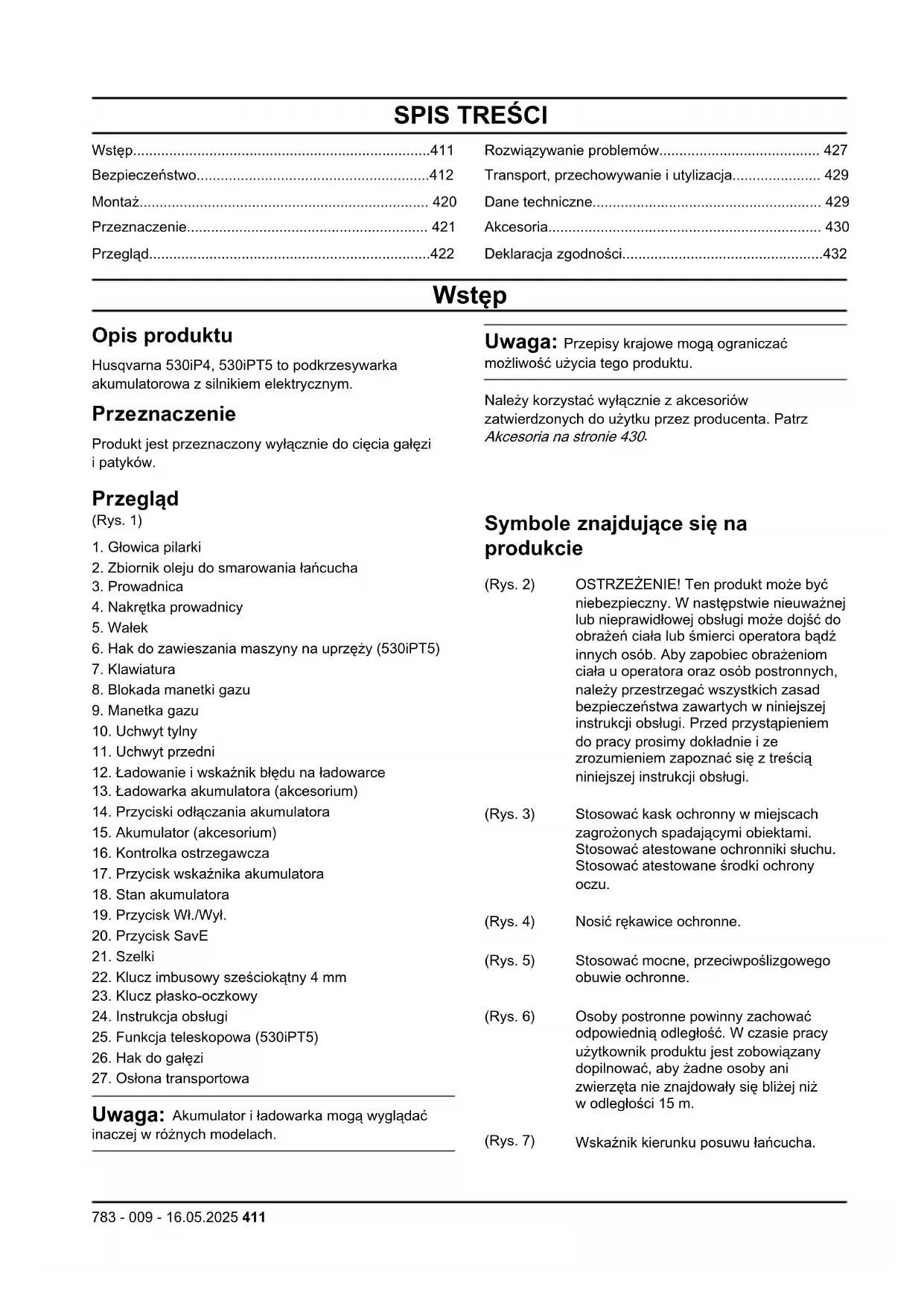

Montaż 420

Przeznaczenie 421

Przegląd 422

Rozwiązywanie problemów 427

Transport, przechowywanie i utylizacja 429

Dane techniczne 429

Akcesoria. 430

Deklaracja zgodności. 432

Wstęp

Opis produktu

Husqvarna 530iP4, 530iPT5 to podkrzesywarka akumulatorowa z silnikiem elektrycznym.

Przeznaczenie

Produkt jest przeznaczony wyłącznie do cięcia gałęzi i patyków.

Przegląd

(Rys. 1)

1. Głowica pilarki
2. Zbiornik oleju do smarowania łańcucha
3. Prowadnica
4. Nakrętka prowadnicy
5. Wałek
6. Hak do zawieszania maszyny na uprzęży (530iPT5)
7. Klawiatura
8. Blokada manetki gazu
9. Manetka gazu
10. Uchwyt tylny
11. Uchwyt przedni
12. Ładowanie i wskaźnik błędu na ładowarce
13. Ładowarka akumulatora (akcesorium)
14. Przyciski odłączania akumulatora
15. Akumulator (akcesorium)
16. Kontrolka ostrzegawcza
17. Przycisk wskaźnika akumulatora
18. Stan akumulatora
19. Przycisk Wł./Wył.
20. Przycisk SavE
21. Szelki
22. Klucz imbusowy sześciokątny 4 mm
23. Klucz płasko-oczkowy
24. Instrukcja obsługi
25. Funkcja teleskopowa (530iPT5)
26. Hak do gałęzi 27. Osłona transportowa

Uwaga: Akumulator i ładowarka mogą wyglądać inaczej w różnych modelach.

Uwaga: Przepisy krajowe mogą ograniczać możliwość użycia tego produktu.

Należy korzystać wyłącznie z akcesoriów zatwierdzonych do użytku przy tym produkcie. Patrz Akcesoria na stronie 430.

Symbole znajdujące się na produkcie

(Rys. 2) OSTRZEŻENIE! Ten produkt może być niebezpieczny. W następstwie nieuważnej lub nieprawidłowej obsługi może dojść do obrażeń ciała lub śmierci operatora bądź innych osób. Aby zapobiec obrażeniom ciała u operatora oraz osób postronnych, należy przestrzegać wszystkich zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi. Przed przystąpieniem do pracy prosimy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi. (Rys. 3) Stosować kask ochronny w miejscach zagrożonych spadającymi obiektami. Stosować atestowane ochronniki słuchu. Stosować atestowane okulary ochrony oczu. (Rys. 4) Nosić rękawice ochronne. (Rys. 5) Stosować mocne, przeciwpoślizgowe obuwie ochronne. (Rys. 6) Osoby postronne powinny zachować odpowiednią odległość. W czasie pracy użytkownik produktu jest zobowiązany dopilnować, aby żadne osoby ani zwierzęta nie znajdowały się bliżej niż w odległości 15 m. (Rys. 7) Wskaźnik kierunku posuwu łańcucha.

(Rys. 8)

Produkt jest zabezpieczony przed rozbryzgami wody.

(Rys. 13)

Produkt lub jego opakowanie nie mogą być traktowane jak odpady domowe. Produkt i opakowanie należy wysłać do odpowiedniego punktu zbierania surowców wtórnych, przyjmującego urządzenia elektryczne oraz elektroniczne. (Dotyczy tylko Europy)

(Rys. 9)

Prad staly.

(Rys. 10)

Trzymać wszystkie części z dala od powierzchni gorących.

(Rys. 14)

Przed przystąpieniem do konserwacji odłączyć akumulator.

(Rys. 11)

Uzupełnianie oleju i regulacja dopływu oleju.

(Rys. 12)

Cykl roboczy zespołu tnącego, czas pracy/czas pracy na biegu jałowym

(Rys. 19) Niniejszy produkt nie ma izolacji elektrycznej. Konsekwencja dotknięcia lub przybliżenia produktu do przewodów znajdujących się pod napięciem może być śmierć operatora lub poważne obrażenia. Porażenie prądem może nastąpić na odległość, w wyniku powstania łuku elektrycznego, nawet bez dotknięcia przedmiotu znajdującego się pod napięciem. Im wyższe napięcie, tym większa strefa zagrożenia. Także gałęzie i inne przedmioty mogą przewodzić elektryczność, szczególnie gdy są mokre. Należy zachowywać zawsze bezpieczną odległość, co najmniej 10 m, między maszyną a przewodami znajdującymi się pod napięciem lub przedmiotami, które do nich dotykają. W przypadku konieczności wykonania pracy w bliższej odległości należy skontaktować się z dyspozytornią danej elektrowni, aby uzyskać potwierdzenie, że prąd zostanie wyłączony przed przystąpieniem do pracy.

yyyywwxxx Tabliczka znamionowa zawiera numer seryjny. yyy to rok produkcji, ww oznacza tydzień produkcji, a xxx - numer seryjny.

(Rys. 16)

Bezpieczny transformator.

(Rys. 17)

Ładowarkę używać i przechowywać wyłącznie wewnątrz.

(Rys. 15)

Produkt jest zgodny z odpowiednimi dyrektywami WE.

(Rys. 18)

Podwójna izolacja.

Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych krajach.

Symbole na akumulatorze i/lub na ładowarce.

(Rys. 20)

Należy poddać urządzenia recyklingowi w punkcie zbiórki sprzętu elektrycznego i elektronicznego. (Dotyczy tylko Europy)

Bezpieczeństwo

Definicje dotyczące bezpieczeństwa

Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi.

OSTRZEŻENIE: jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi.

UWAGA: jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi.

Uwaga: Stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

Ogólne wskazówki bezpieczeństwa dotyczące maszyny

OSTRZEŻENIE: Zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, instrukcjami, ilustracjami i specyfikacjami dołączonymi do tej maszyny. Niezastosowanie się do wszystkich poniższych instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Zachować wszystkie ostrzeżenia i instrukcje do korzystania z nich w przyszłości.

Uwaga: Termin „maszyna” w ostrzeżeniach dotyczy Twojej maszyny zasilanej prądem z sieci elektrycznej (z przewodem) lub maszyny zasilanej prądem z akumulatora (bezprzewodowej).

Bezpieczeństwo.

• Miejsce pracy powinno być czyste i dobrze oświetlone. Obszary zaciemnione i takie, w których panuje nieład, mogą powodować wypadki.
• Nie używać maszyn w atmosferze wybuchowej, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Maszyny wytwarzają iskry, które mogą zapalić pył lub opary.
• Podczas używania maszyny należy zadbać o pozostawanie dzieci oraz innych osób w bezpiecznej odległości. W razie odwrócenia uwagi można utracić kontrolę nad urządzeniem.

Bezpieczeństwo elektryczne

• Wtyczki maszyny muszą pasować do gniazdka. Zabrania się dokonywania przeróbek wtyczki. Nie wolno stosować adapterów w przypadku uziemionych maszyn. Nieprzerobione wtyczki i dopasowane gniazdka pozwalają zredukować ryzyko porażenia prądem.
• Należy unikać kontaktu z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie powoduje zwiększenie ryzyka porażenia prądem.
• Nie wystawiać maszyn na działanie deszczu ani wilgoci. Przedostanie się wody do maszyny zwiększa ryzyko porażenia prądem.
• Nie niszczyć przewodu. Nie używać przewodu do przenoszenia, ciągnięcia lub wyłączania maszyny. Trzymać przewód z dala od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
• Używając maszyny na zewnątrz budynków, należy stosować przewód przystosowany do użytku zewnętrznego. Stosowanie przewodu przeznaczonego do użytku na zewnątrz budynków pozwala ograniczyć ryzyko porażenia prądem.
• Jeśli maszyna musi być używana w warunkach dużej wilgotności, stosować zasilanie chronione wyłącznikiem różnicowoprądowym (RCD). Korzystanie z wyłącznika różnicowoprądowego (RCD) zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

• Podczas używania maszyny należy zachować skupienie, obserwować wykonywane czynności i kierować się zdrowym rozsądkiem. Maszyny nie wolno używać w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas obsługi maszyny może doprowadzić do poważnych obrażeń.
• Stosować środki ochrony osobistej. Należy zawsze stosować środki ochrony wzroku. Sprzęt ochronny, taki jak maski, antypoślizgowe buty robocze, kask lub środki ochrony słuchu stosowane w odpowiednich warunkach pozwalają obniżyć ryzyko odniesienia obrażeń.
• Należy zapobiec niezamierzonemu rozruchowi. Przed podłączeniem maszyny do źródła zasilania i/lub podłączeniem akumulatora należy upewnić się, że maszyna jest wyłączona. Przenoszenie maszyny z palcem na przycisku lub włączanie zasilania maszyny, która ma przycisk w pozycji włączonej, sprzyja wypadkom.
• Przed włączeniem maszyny należy usunąć wszelkie klucze i narzędzia. Klucz lub narzędzia pozostawione przy obracającej się części maszyny mogą spowodować obrażenia ciała.
• Nie należy przeciążać swoich możliwości. Stań na stabilnym podłożu i zachowaj równowagę. Pozwoli to zachować lepszą kontrolę nad maszyną w nieoczekiwanych sytuacjach.
• Należy odpowiednio się ubierać. Nie zakładać luźnych ubrań i nie nosić biżuterii. Włosy oraz ubranie należy trzymać z dala od elementów ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
• Jeśli dołączone jest wyposażenie służące do podłączenia urządzeń odprowadzających i gromadzących pył, należy zadbać o jego podłączenie i właściwe używanie. Stosowanie urządzeń odprowadzających pył zmniejsza zagrożenia związane z obecnością pyłu.

Użytkownik nie powinien czuć się zbyt pewnie i lekceważyć zasad bezpieczeństwa nawet wtedy, gdy po wielokrotnym używaniu maszyny jest dobrze obeznany z jej działaniem. Nieuwaga przy pracy może w ułamku sekundy doprowadzić do ciężkich obrażeń.

Obsługa i konserwacja maszyny

• Nie należy używać maszyny „na siłę”. Używać maszyny dopasowanej do zastosowania. Właściwa maszyna pozwoli lepiej i bezpieczniej wykonać pracę z przewidzianą prędkością.
• Nie wolno używać maszyny, jeśli nie można jej włączyć lub wyłączyć przy użyciu przycisku. Jeśli maszyna nie może być kontrolowana za pomocą przycisku, jest niebezpieczna i musi zostać oddana do naprawy.
• Przed dokonaniem jakichkolwiek regulacji, zmianą akcesoriów lub pozostawieniem maszyny na czas przechowywania należy odłączyć wtyczkę od źródła zasilania i/lub, jeśli jest to możliwe, wymontować akumulator. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia.
• Nieużywane maszyny należy przechowywać w miejscu niedostępnym dla dzieci. Nie wolno pozwalać, aby maszyny obsługiwały osoby niezaznajomione z maszyną lub niniejszymi instrukcjami. W rękach nieprzeszkolonych użytkowników maszyna może być niebezpieczna.
• Konserwować maszyny i akcesoria. Maszyny należy sprawdzać pod kątem niedopasowania lub odkształcenia ruchomych części, uszkodzenia elementów lub innych okoliczności, które mogą mieć wpływ na pracę urządzenia. W przypadku uszkodzenia naprawić maszyny przed ich ponownym użyciem. Powodem wielu wypadków jest niewłaściwa konserwacja maszyn.
• Narzędzia tnące należy utrzymywać w stanie naostrzonym i czystym. Prawidłowo konserwowane maszyny do cięcia o ostrych krawędziach tnących są mniej podatne na wykrzywianie i łatwiej je kontrolować. Maszyna, akcesoria i końcówki itp. muszą być używane zgodnie z niniejszymi instrukcjami, biorąc pod uwagę warunki robocze oraz wykonywane zadanie. Używanie maszyny do zadań innych niż te, do których jest przeznaczona, może być niebezpieczne.
• Utrzymywać uchwyty i powierzchnie do chwytania w stanie suchym, czystym oraz wolnym od smaru i oleju. Śliskie uchwyty i powierzchnie uchwytów nie pozwalają na pewną obsługę oraz kontrolowanie maszyny w nieprzewidzianych sytuacjach.

Użytkowanie i konserwacja akumulatora maszyny

Ładować jedynie za pomocą ładowarki wskazanej przez producenta. Ładowarka

przeznaczona do jednego rodzaju akumulatora może grozić pożarem w przypadku wykorzystania jej do ładowania innego rodzaju akumulatora.

• Używać w maszynach tylko przewidzianych do nich akumulatorów. Użycie akumulatorów innego rodzaju może stworzyć zagrożenie obrażeniami ciała i pożarem.
• Kiedy akumulator nie jest używany, należy przechowywać go z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe i śruby oraz innych niewielkich metalowych przedmiotów, które mogłyby połączyć dwa zaciski akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
• W niewłaściwych warunkach z akumulatora może wypłynąć płyn. Należy unikać kontaktu z tym płynem. Jeśli dojdzie do kontaktu, przemyć wodą. Jeśli dojdzie do kontaktu płynu z oczami, należy dodatkowo skorzystać z pomocy medycznej. Płyn wydostający się z akumulatora może wywołać podrażnienia lub oparzenia.
• Nie używać akumulatora ani maszyny, jeśli są uszkodzone lub zostały zmodyfikowane. Uszkodzone lub zmodyfikowane akumulatory mogą charakteryzować się nieprzewidywalnymi właściwościami skutkującymi pożarem, eksplozją lub ryzykiem doznania obrażeń przez użytkownika.
• Nie wystawiać akumulatora ani maszyny na działanie ognia lub zbyt wysokiej temperatury. Narażenie na pożar lub temperaturę przekraczającą 130°C (265°F) może spowodować wybuch.
• Należy postępować zgodnie ze wszystkimi instrukcjami dotyczącymi ładowania i nieładowania akumulatora ani maszyny w temperaturze wykraczającej poza zakres określony w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturach wykraczających poza dopuszczalny zakres może uszkodzić akumulator i zwiększyć ryzyko pożaru.

Serwis

• Naprawę maszyny należy zlecać wykwalifikowanym pracownikom i tylko z zastosowaniem oryginalnych części zamiennych. Dzięki temu można zapewnić utrzymanie bezpieczeństwa maszyny.
• Pod żadnym pozorem nie należy serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów powinno być wykonywane wyłącznie przez producenta lub autoryzowany serwis.

Ostrzeżenia bezpieczeństwa dotyczące okrzesywarki teleskopowej:

Trzymać wszystkie części ciała z dala od łańcucha lub tarczy tnącej pracującej okrzesywarki teleskopowej. Przed uruchomieniem okrzesywarki teleskopowej należy upewnić się, że łańcuch ani tarcza

tnąca z niczym się nie styka. Chwila nieuwagi podczas obsługi okrzesywarki teleskopowej może doprowadzić do obrażeń operatora lub osób postronnych.

Zawsze należy obsługiwać okrzesywarkę teleskopową za pomocą obydwu rąk. Aby uniknąć utraty kontroli, należy trzymać okrzesywarkę teleskopową oburącz. - Aby zmniejszyć ryzyko porażenia prądem, nie należy nigdy używać okrzesywarki teleskopowej w pobliżu linii elektroenergetycznych.

Korzystanie z urządzenia w pobliżu linii elektroenergetycznych lub zetknięcie się z nimi może spowodować obrażenia ciała lub śmiertelne porażenie prądem.

• Okrzesywarkę teleskopową należy trzymać wyłącznie za izolowane powierzchnie uchwytów, ponieważ łańcuch lub tarcza tnąca może dotknąć ukrytych przewodów. Jeśli łańcuch lub tarcza tnąca zetknie się z przewodem pod napięciem, może to wywołać przepływ prądu przez nieosłonięte metalowe części maszyny, co może prowadzić do porażenia operatora.
• Nosić ochronę oczu i słuchu. Zaleca się również noszenie środków ochrony osobistej dla dłoni i obuwia antypoślizgowego. Odpowiedni sprzęt ochronny zmniejsza ryzyko odniesienia obrażeń. Zawsze należy używać środków ochrony głowy podczas korzystania z teleskopowej okrzesywarki podczas prac wykonywanych nad głową. Opadające podczas przycinania materiały mogą doprowadzić do ciężkich obrażeń. Zawsze należy utrzymywać stabilną postawę i obsługiwać okrzesywarkę teleskopową wyłącznie w pozycji stojącej. Śliskie lub niestabilne podłoże może spowodować utratę równowagi lub kontroli nad maszyną.
• Nie obsługiwać okrzesywarki teleskopowej na drzewie, drabinie lub niestabilnej platformie.

Obsługa okrzesywarki teleskopowej w ten sposób może spowodować utratę równowagi, utratę kontroli i obrażenia ciała.

• Wszystkie przewody powinny znajdować się z dala od miejsca cięcia. Przewody mogą być w gałęziach i kable zakryte przy drzewach. Łańcuch tnący lub tarcza tnąca mogą przypadkowo przeciąć takie przewody.
• Nie wolno używać okrzesywarki teleskopowej podczas złych warunków pogodowych, szczególnie, gdy występuje ryzyko uderzenia piorunu. Zmniejsza to ryzyko porażenia piorunem. W czasie cięcia naprężonego konaru należy uważać na odbicie. Uwolnienie napięcia we włóknach drewna może doprowadzić do odbicia i uderzenia operatora i/lub utraty kontroli nad okrzesywarką teleskopową.
• Zachowaj szczególną ostrożność w czasie cięcia krzewów i młodych drzew. Cienki materiał może zostać pochwycony przez łańcuch tnący lub

Tarcze tnące pociągnięte w stronę operatora mogą spowodować utratę równowagi.

• Podczas przenoszenia okrzesywarki teleskopowej przy wyłączonej maszynie należy uważać, aby nie uruchomić żadnego włącznika i trzymać łańcuch lub tarcze tnące z dala od ciała. Prawidłowe przenoszenie okrzesywarki teleskopowej zmniejsza prawdopodobieństwo przypadkowego kontaktu z poruszającym się łańcuchem lub tarczą tnącą.
• Podczas przenoszenia lub przechowywania okrzesywarki teleskopowej należy pamiętać o założeniu osłony prowadnicy lub osłony ostrza. Prawidłowa obsługa okrzesywarki teleskopowej zmniejsza prawdopodobieństwo przypadkowego kontaktu z poruszającym się łańcuchem lub tarczą tnącą.
• Przed przystąpieniem do usuwania zakleszczonych materiałów, przechowywania lub serwisowania okrzesywarki teleskopowej należy upewnić się, że przełącznik zasilania jest ustawiony w położeniu wyłączenia, a wszystkie akumulatory są wyjęte. Nieoczekiwane uruchomienie maszyny podczas usuwania zakleszczonego materiału lub serwisowania może spowodować poważne obrażenia.
• Należy ciąć wyłącznie drewno. Nie używać okrzesywarki teleskopowej do celów niezgodnych z jej przeznaczeniem. Na przykład: nie używać okrzesywarki teleskopowej do cięcia tworzyw sztucznych, metalu, kamienia ani niedrewnianych materiałów budowlanych.

Korzystanie z okrzesywarki teleskopowej do zadań innych niż te, do których jest przeznaczona, może być niebezpieczne.

Przyczyny i zapobieganie odbiciu

Odbicie może nastąpić, gdy wierzchołek prowadnicy dotknie jakiegoś przedmiotu lub gdy szczelina w drewnie zamyka się i powoduje zakleszczenie łańcucha. Dotknięcie wierzchołkiem jakiegoś przedmiotu może spowodować odrzucenie w górę i w tył, w kierunku operatora. Zakleszczenie łańcucha pilarki na górnym odcinku prowadnicy może spowodować nagłe pchnięcie prowadnicy do tyłu, w stronę operatora. Obie wyżej wymienione reakcje mogą prowadzić do utraty kontroli nad pilarką, a w efekcie do poważnych obrażeń. Podczas pracy nie należy polegać wyłącznie na systemach bezpieczeństwa pilarki. Operator pilarki musi podjąć kilka kroków, aby praca z pilarką nie zakończyła się wypadkiem lub obrażeniami. Odbicie jest efektem nieprawidłowego używania pilarki i/lub niewłaściwych procedur obsługi lub warunków pracy i można go uniknąć, stosując się do poniższych zaleceń:

• Należy utrzymywać pewny chwyt, z kciukami i palcami oplatającymi uchwyty pilarki, z obiema rękami na pilarki i ustawić ramiona tak, aby być w stanie przeciwstawić się siłom odbicia. Siły odbicia mogą być kontrolowane przez operatora

w przypadku stosowania odpowiednich środków ostrożności. Nie zdejmować dłoni z pilarki.

• Nigdy nie sięgać za daleko i nie ciąć powyżej wysokości ramion. Dzięki temu uniknie się przypadkowego dotknięcia wierzchołkiem prowadnicy i zapewni się lepszą kontrolę nad pilarką w nieoczekiwanych sytuacjach.
• Należy stosować tylko określone przez producenta zamienne prowadnice i łańcuchy. Zastosowanie niewłaściwych prowadnic i łańcuchów może doprowadzić do zerwania łańcucha i/lub odbicia.
• Przestrzegać zasad produktu, dotyczących ostrzenia i konserwacji prowadnicy i łańcucha pilarki. Zmniejszanie wysokości ogranicznika zagłębienia mogą doprowadzić do zwiększonego odbicia.

NALEŻY ZACHOWAĆ NINIEJSZE INSTRUKCJE.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Wyjąć akumulator, aby zabezpieczyć maszynę przed przypadkowym uruchomieniem.
• Ten produkt jest niebezpiecznym narzędziem w przypadku niedrożnego postępowania lub nieprawidłowego korzystania. Produkt może spowodować poważne obrażenia ciała lub śmierć operatora lub innych osób.
• Nie używać produktu w przypadku zmiany specyfikacji. Nie wymieniać części maszyny bez zgody producenta. Należy używać wyłącznie części zatwierdzonych przez producenta. Nieprawidłowa konserwacja może doprowadzić do obrażeń lub śmierci.
• Przed uruchomieniem produktu należy sprawdzić jego stan techniczny. Patrz Kontrola przed uruchomieniem na stronie 422 oraz Plan konserwacji na stronie 423. Nie używać urządzenia, które jest uszkodzone lub nie działa prawidłowo. Przeprowadzać kontrole bezpieczeństwa i czynności z zakresu konserwacji i obsługi technicznej podane w niniejszej instrukcji.
• Należy dopilnować, aby produktem nie bawiły się dzieci. Nigdy nie pozwalać na użytkowanie ani serwisowanie produktu dzieciom lub innym osobom, które nie mają odpowiednich kwalifikacji. Lokalne przepisy mogą określać wiek operatora.
• Produkt należy przechowywać w zamkniętym miejscu, aby uniemożliwić dostęp do niego dzieciom i osobom nieupoważnionym.
• Przechowywać produkt w miejscu niedostępnym dla dzieci.
• Pod żadnym pozorem nie wolno zmieniać ani modyfikować fabrycznej konstrukcji urządzenia bez zezwolenia wydanego przez producenta. Zawsze

należy korzystać z oryginalnych akcesoriów. Samowolne wprowadzanie zmian oraz/lub montowanie wyposażenia niezatwierdzonego przez producenta może stać się przyczyną groźnych obrażeń lub śmierci obsługującego urządzenie bądź innych osób.

Uwaga: Użytkowanie może podlegać regulacjom lub przepisom państwowym lub lokalnym. Należy przestrzegać odpowiednich przepisów

Instrukcje bezpieczeństwa dotyczące obsługi

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu należy przeczytać ostrzeżenia i przestrzegać ich.

• Należy dopilnować, aby podczas pracy osoby postronne ani zwierzęta nie znajdowały się w odległości mniejszej niż 15 m / 50 stóp. Jeśli w tym samym czasie pracuje kilka urządzeń, bezpieczna odległość między nimi powinna wynosić przynajmniej 15 m. W przeciwnym razie występuje ryzyko poważnych obrażeń. W przypadku zbliżenia się osób postronnych natychmiast wyłączyć urządzenie. Nigdy nie obracać produktu gwałtownie, nie upewniwszy się, że nikt nie znajduje się w strefie zagrożenia.
• Praca przy złej pogodzie jest męcząca i często zwiększa ryzyko obrażeń. Nie należy używać produktu w bardzo niesprzyjających warunkach, np. w gęstej mgle, podczas silnego deszczu, przy silnym wietrze, na silnym mrozie lub gdy występuje ryzyko wyładowań atmosferycznych.
• Nigdy nie pozwalać dzieciom na użytkowanie lub przebywanie w pobliżu produktu. Ponieważ produkt można łatwo uruchomić, dzieci mogą być w stanie go włączyć, jeśli nie będą pilnowane. Oznacza to ryzyko poważnych obrażeń. Dlatego należy odłączyć akumulator, gdy produkt nie jest pod nadzorem.
• Dopilnować, aby ludzie, zwierzęta ani inne obiekty nie mogły zakłócić pracy urządzenia oraz aby nie dostały się w kontakt z osprzętem tnącym ani luźnymi przedmiotami odrzucanymi przez osprzęt.
• Mając założone ochronniki słuchu, należy zawsze być szczególnie uważnym na sygnały i wołania ostrzegawcze. Ochronniki słuchu należy zdejmować zaraz po wyłączeniu maszyny.
• Nadmierne wibracje mogą spowodować uszkodzenia naczyń krwionośnych lub nerwów u osób mających problemy z krążeniem. W przypadku rozpoznania u siebie objawów, których przyczyną może być narażenie na nadmierne wibracje, należy zwrócić się do lekarza. Przykładami takich objawów są drętwienie, brak czucia, „łaskotanie”, „kłucie”, ból, całkowita lub częściowa utrata siły, zmiany koloru skóry lub naskórka.

Objawy te występują zazwyczaj w palcach, dłoniach lub nadgarstkach.

• W żadnym wypadku nie wolno używać osprzętu tnącego bez zamontowanej, zatwierdzonej osłony. Stosowanie niewłaściwych lub uszkodzonych osłon może stać się przyczyną poważnych obrażeń.
• Przed rozpoczęciem wszelkich prac serwisowych należy zawsze wyłączyć urządzenie, wyjąć akumulator i upewnić się, że osprzęt tnący zatrzyma się całkowicie. Nieprzestrzeganie instrukcji ostrzenia łańcucha prowadzi do znacznego zwiększenia ryzyka odbicia.
• Jeżeli użytkownik znajdzie się w sytuacji, w której nie jest pewny prawidłowości dalszego sposobu postępowania, powinien zasięgnąć porady eksperta. Zwrócić się do dilera lub warsztatu obsługi technicznej. Użytkownik nie powinien podejmować pracy, jeśli nie ma wystarczających kwalifikacji.
• Użytkownik nie powinien podejmować pracy, gdy uważa, że nie ma wystarczających kwalifikacji.
• Nigdy nie używać urządzenia, odczuwając zmęczenie lub znajdując się pod wpływem alkoholu albo leków, które mogą wpływać ujemnie na wzrok, zdolność oceny sytuacji lub panowanie nad wykonywanymi ruchami.
• Produkt może zostać gwałtownie odrzucony w bok, gdy wierzchołek prowadnicy natrafi na przeszkodę trwale związaną z podłożem. Zjawisko to nazywa się odbiciem. Odbicie może być wystarczająco silne, aby spowodować odrzucenie produktu lub operatora i utratę kontroli nad urządzeniem. Unikać cięcia wierzchołkiem prowadnicy.
• Nigdy nie używać produktu, jeśli nie ma możliwości wezwania pomocy w razie wypadku.
• Utrzymywać równowagę i upewnić się, że stopy mają mocne oparcie. Upewnić się, że można poruszać się i stać bezpiecznie. Przy poruszaniu się po powierzchni roboczej należy uważać na ewentualne przeszkody (korzenie, głazy, gałęzie, doły, rowy itp.). Szczególną ostrożność należy zachować podczas pracy na pochyłym terenie. Zawsze sprawdzać. Usunąć wszystkie porozrzucane przedmioty, jak kamienie, szkło, gwoździe, druty, sznurki i inne, które mogą zostać odrzucone przez maszynę lub zaplątać się na osprzęcie tnącym.
• Zachować szczególną ostrożność podczas cięcia naprężonych drzew. Naprężone drzewo może zarówno przed, jak i po przecięciu sprężynować, powracając do swojego normalnego położenia. W razie nieprawidłowego ustawienia się przy drzewie lub nieprawidłowego wykonania cięcia drzewo może uderzyć w operatora lub w produkt, w wyniku czego można stracić kontrolę. Obie okoliczności mogą doprowadzić do POWAŻNYCH obrażeń ciała.
• Użyć szelek, aby podeprzeć produkt i ułatwić jego obsługę.
• Trzymać zawsze maszynę oburącz.

(Rys. 21)

• Przechodząc na inne stanowisko, należy wyłączyć produkt. Podczas przemieszczania się na dłuższych odcinkach bądź w czasie transportu, należy używać osłony transportowej.
• Nigdy nie pozostawiać produktu z włączonym silnikiem bez nadzoru.
• Jeśli produkt ma być używany w temperaturze poniżej -10°, należy przedtem przez co najmniej 24 godziny przechowywać go w ogrzewanym miejscu.
• Nigdy nie należy stawać bezpośrednio pod przycinaną gałęzią. Może to doprowadzić do poważnych, a nawet śmiertelnych obrażeń ciała.
• Przestrzegać obowiązujących przepisów bezpieczeństwa dotyczących pracy w pobliżu napowietrznych linii energetycznych.
• Niniejszy produkt nie ma izolacji elektrycznej. Konsekwencją dotknięcia lub przybliżenia produktu do przewodów znajdujących się pod napięciem może być śmierć operatora lub poważne obrażenia. Porażenie prądem może nastąpić na odległość, w wyniku powstania łuku elektrycznego, nawet bez dotknięcia do przedmiotu znajdującego się pod napięciem. Im wyższe napięcie, tym większa strefa zagrożenia. Także gałęzie i inne przedmioty mogą przewodzić elektryczność, szczególnie gdy są mokre. Zawsze należy zachować odstęp wynoszący co najmniej 10 m/33 stopy między urządzeniem a przewodami znajdującymi się pod napięciem lub przedmiotami, które się z nimi stykają. W przypadku konieczności wykonania pracy w bliższej odległości należy skontaktować się z dyspozytornią danej elektrowni, aby uzyskać potwierdzenie, że prąd zostanie wyłączony przed przystąpieniem do pracy.
• Niewłaściwy lub uszkodzony osprzęt tnący zwiększa ryzyko wypadku.

Środki ochrony osobistej

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu należy przeczytać i zrozumieć wszystkie ostrzeżenia.

• Podczas używania produktu zawsze nosić zatwierdzone środki ochrony osobistej. Środki ochrony osobistej nie eliminują ryzyka odniesienia obrażeń, ograniczają natomiast ich rozmiar w razie wypadku. Skorzystać z pomocy dilera przy wyborze odpowiedniego sprzętu.
• Stosować kask ochronny, gdy zachodzi ryzyko uderzenia spadającymi przedmiotami.
• Długotrwałe przebywanie w hałasie może doprowadzić do uszkodzenia słuchu. Produkty są stosunkowo ciche, ale połączenie poziomu hałasu i długiego użytkowania może przynieść szkody. Firma Husqvarna zaleca, aby operatorzy stosowali ochronniki słuchu podczas używania produktów przez dłuższy czas w ciągu dnia. Operatorzy

korzystający z urządzenia w sposób ciągły i regularny powinni regularnie sprawdzać słuch.

OSTRZEŻENIE: Ochronniki słuchu ograniczają słyszenie dźwięków i sygnałów ostrzegawczych.

• Stosować atestowane środki ochrony oczu. Używać maski ochronnej twarzy, nosić także zatwierdzone okulary ochronne. Za zatwierdzone okulary ochronne uważane są takie, które są zgodne z normami ANSI Z87.1 dla USA lub EN 166 dla krajów UE.
• Należy używać maski ochronnej twarzy. Maska ochronna twarzy nie chroni wystarczająco oczu.

(Rys. 22)

• W razie potrzeby, na przykład podczas mocowania, badania lub czyszczenia narzędzi tnących, stosować rękawice ochronne.
• Nosić mocne, przeciwpoślizgowe, wysokie obuwie ochronne lub robocze.
• Nosić odzież wykonaną z mocnego materiału. Nosić odzież z długimi nogawkami i długimi rękawami, wykonaną z mocnego materiału. Luźne części odzieży mogą zahaczyć o krzewy lub gałęzie. Nie nosić biżuterii, krótkich spodni ani sandałów i nie pracować z odsłoniętymi stopami. Związywać włosy w sposób bezpieczny powyżej poziomu barków.

(Rys. 23)

Zawsze mieć pod ręką apteczkę pierwszej pomocy.

(Rys. 24)

Zespoły zabezpieczające na produkcie

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu przeczytać następujące OSTRZEŻENIA.

• Nie używać produktu z urządzeniami zabezpieczającymi, które są uszkodzone lub niedziałające prawidłowo.
• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Patrz Plan konserwacji na stronie 423.
• Jeśli urządzenia zabezpieczające są uszkodzone lub nie działają prawidłowo, należy skontaktować się z warsztatem obsługi technicznej Husqvarna.

Sprawdzenie klawiatury

1. Nacisnąć przycisk Wł./Wył. (A). (Rys. 25)

a) Produkt jest włączony, gdy świeci się kontrolka LED (B). b) Urządzenie jest wyłączone, gdy kontrolka LED (B) nie świeci.

1. Patrz, czy świeci się lub miga wskaźnik ostrzegawczy (C). Patrz Klawiatura na stronie 427.

Sprawdzanie blokady manetki gazu

Blokada manetki gazu jest tak skonstruowana, by zabezpieczać przed przypadkowym naciśnięciem. Po naciśnięciu blokady manetki gazu do przodu (A) i docisnięciu jej do uchwytu (B) manetka gazu (C) zostaje zwolniona. Po zwolnieniu uchwytu manetka gazu i blokada dźwigni mocy powracają do swoich pozycji wyjściowych. Ruch ten kontrolują trzy niezawodne sprężyny. (Rys. 26)

1. Sprawdzić, czy manetka gazu jest zablokowana, gdy jej blokada znajduje się w swoim położeniu wyjściowym. (Rys. 27)
2. Popchnąć blokadę manetki gazu do przodu (A) i w dół. Docisnąć blokadę manetki gazu do uchwytu (B) i upewnić się, że po zwolnieniu powraca ona do pierwotnego położenia. (Rys. 28)
3. Upewnić się, że manetka gazu i jej blokada poruszają się płynnie, a sprężyny powrotne działają prawidłowo. (Rys. 29)
4. Nacisnąć przycisk Wł./Wył., patrz Uruchamianie produktu na stronie 422.
5. Popchnąć całkowicie manetkę gazu, by osiągnąć pełne obroty.
6. Zwolnić manetkę gazu i sprawdzić, czy osprzęt tnący się zatrzymał.

Osłona osprzętu tnącego

Osłona osprzętu tnącego zapobiega odrzuceniu luźnego przedmiotu w kierunku operatora.

Sprawdzić osłonę osprzętu tnącego pod kątem uszkodzeń i w razie potrzeby wymienić ją. Używać wyłącznie zatwierdzonej osłony osprzętu tnącego.

Instrukcje dotyczące bezpieczeństwa osprzętu tnącego

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać wszystkie ostrzeżenia.

• Należy korzystać wyłącznie z zatwierdzonych zestawów prowadnicy/łańcucha pilarki oraz sprzętu do ostrzenia. Aby uzyskać odpowiednie instrukcje — patrz Akcesoria na stronie 430.
• W trakcie użytkowania lub konserwacji łańcucha pilarki należy korzystać z rękawic ochronnych. Łańcuch pilarki, który się nie porusza, może również spowodować obrażenia.
• Dbać o właściwe naostrzenie zębów tnących. Przestrzegać naszych instrukcji i używać zalecanego prowadnika pilnika. Uszkodzony lub nieprawidłowo naostrzony łańcuch pilarki zwiększa ryzyko wypadków.

(Rys. 30)

• Utrzymuj prawidłowe ustawienie regulatora wysokości. Przestrzegaj naszych instrukcji i używaj zalecanego ustawienia regulatora wysokości. Użycie zbyt dużego szablonu do ograniczników zagłębienia zwiększa ryzyko odbicia. (Rys. 31)
• Dopilnuj, aby łańcuch został prawidłowo napięty. Jeśli łańcuch pilarki nie jest dociśnięty do prowadnicy, może się z niej wypiąć. Nieprawidłowe napięcie łańcucha pilarki zwiększa zużycie prowadnicy, łańcucha pilarki i zębatki napędowej łańcucha. Patrz Regulacja napięcia łańcucha pilarki na stronie 426

(Rys. 32)

• Regularnie wykonywać czynności konserwacyjne osprzętu trącego i dbać o jego prawidłowe nasmarowanie. Jeśli łańcuch pilarki nie jest prawidłowo nasmarowany, zwiększa się ryzyko zużycia prowadnicy, łańcucha pilarki i zębatki napędowej łańcucha.

(Rys. 33)

Zasady bezpieczeństwa związane z akumulatorem

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu należy przeczytać i zrozumieć.

• Należy używać wyłącznie akumulatorów zatwierdzonych przez firmę Husqvarna. Patrz Zatwierdzone akumulatory na stronie 430. Akumulatory są zabezpieczone szyfrem programowym.
• Jako źródła zasilania do powiązanych produktów Husqvarna należy używać wyłącznie akumulatorów zatwierdzonych przez firmę Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.
• Ryzyko porażenia prądem. Nie przykładać zacisków akumulatora do kluczy, monet, śrub lub innych metalowych przedmiotów. Może to spowodować zwarcie akumulatora.
• Nie używać baterii jednorazowego użytku.
• Nie wkładać żadnych przedmiotów do szczelin powietrznych akumulatora.
• Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może spowodować oparzenia i/lub oparzenia chemiczne.
• Akumulator należy chronić przed deszczem i wodą.
• Akumulator należy chronić przed działaniem mikrofal i wysokiego ciśnienia.
• Nie próbować rozbierać ani rozbijać akumulatora.
• Jeśli doszło do wycieku z akumulatora, unikać kontaktu cieczy ze skórą i oczami. W przypadku dotknięcia cieczy przemyć skórę dużą ilością wody z mydłem i zgłosić się do lekarza. W przypadku

dostania się cieczy do oczu nie trzeć ich, ale spłukiwać wodą przez co najmniej 15 minut i zgłosić się do lekarza.

• Akumulator przytkowej w zakresie temperatur od -10°C (14°F) do 40°C (114°F) .
• Do czyszczenia akumulatora i ładowarki nie należy używać wody. Patrz Czyszczenie produktu, akumulatora i ładowarki na stronie 426.
• Nie używać akumulatora, który jest uszkodzony lub nie działa prawidłowo.
• Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, śruby czy biżuteria.
• Przechowywać akumulator z dala od dzieci.

Zasady bezpieczeństwa w czasie obsługi ładowarki

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nieprzestrzeganie zasad bezpieczeństwa stwarza ryzyko porażenia prądem lub wystąpienia zwarcia.
• Nie używać innych ładowarek do akumulatorów niż te dostarczone dla danego produktu. Do ładowania zatwierdzonych akumulatorów Husqvarna należy używać wyłącznie zatwierdzonych ładowarek Husqvarna. Instrukcje, patrz Zatwierdzone ładowarki na stronie 430.
• Nie należy podejmować prób rozmontowania ładowarki.
• Nie używać ładowarki, która jest uszkodzona lub nie działa prawidłowo.
• Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę do akumulatora od gniazda, wyjąć wtyczkę. Nie ciągnąć za przewód zasilający.
• Należy chronić wszystkie przewody i przedłużacze przed działaniem wody, olejów oraz przedmiotów o ostrych krawędziach. Uważać także, aby przewód nie został zakleszczony między obiektami np. drzwiami, furtkami lub innymi.
• Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję. Upewnić się, że ładowarka nie jest przykryta. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.
• Należy ładować akumulator wyłącznie wewnątrz budynku, w miejscu z dobrym przepływem powietrza i z dala od światła słonecznego. Nie należy ładować akumulatora na zewnątrz pomieszczeń. Nie ładować akumulatora w wilgotnym otoczeniu.
• Ładowarkę należy używać w zakresie temperatur od 5°C (41°F) do 40°C (104°F). Ładowarki należy używać w suchym, dobrze wentylowanym i wolnym od pyłów środowisku.
• Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych ładowarki.
• Styków ładowarki nie należy zwierać metalowymi przedmiotami, gdyż może to wywołać zwarcie.
• Należy używać zatwierdzonych gniazd głównych, które nie są uszkodzone. Upewnić się, że przewód ładowarki nie jest uszkodzony. Jeżeli używane są przedłużacze, upewnić się, że nie są one uszkodzone.

Instrukcje bezpieczeństwa dotyczące konserwacji

OSTRZEŻENIE: Przed

rozpoczęciem prac konserwacyjnych produktu przeczytać następujące ostrzeżenia.

• Wyjąć akumulator przed rozpoczęciem prac konserwacyjnych, innych przeglądów lub montażu produktu.
• Użytkownik może wykonywać tylko te czynności konserwacyjne i serwisowe, które są wskazane

w niniejszej instrukcji obsługi. W przypadku czynności konserwacyjnych i serwisowych o szerszym zakresie należy zwrócić się do autoryzowanego serwisu.

• Do czyszczenia akumulatora ani ładowarki nie należy używać wody. Silne detergenty mogą spowodować uszkodzenie tworzywa sztucznego.
• Zaniechanie czynności konserwacyjnych skróci cykl życia produktu i zwiększy ryzyko wypadków. Dla wszystkich prac serwisowych i naprawczych, zwłaszcza dla urządzeń zabezpieczających na produkcie, konieczne jest specjalne przeszkolenie. Jeśli nie wszystkie opisane w niniejszej instrukcji obsługi kontrole zakończą się pomyślnie po wykonaniu konserwacji, należy zwrócić się do autoryzowanego serwisu. Gwarantujemy profesjonalne naprawy i serwisowanie produktu. Używaj wyłącznie oryginalnych części zamiennych.

Montaż

Wstęp

OSTRZEŻENIE: Przed

zmontowaniem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa.

Montaż prowadnicy i łańcucha pilarki

1. Zdjąć nakrętkę prowadnicy i wymontować osłonę sprzęgła.
2. Wyregulować prowadnicę za pomocą śruby prowadnicy. Nałożyć prowadnicę na śrubę. Umieścić łańcuch pilarki na zębatce napędowej, a następnie włożyć go w rowek prowadnicy. Zacząć od górnej strony prowadnicy.
3. Upewnić się, czy krawędzie czubków tnących na górnej krawędzi prowadnicy są zwrócone do przodu, zgodnie z symbolem na produkcie (C).
4. Wyrównać otwór w prowadnicy z trzpieniem napinacza łańcucha i zamontować osłonę sprzęgła. Upewnić się, że ogniwa prowadzące są odpowiednio zamocowane na zębatce napędowej łańcucha (B). Należy się również upewnić, że łańcuch pilarki jest prawidłowo osadzony w rowku prowadnicy. Ręcznie dokręcić nakrętki prowadnicy do oporu. (Rys. 34)
5. Naprężyć łańcuch, patrz Regulacja napięcia łańcucha pilarki na stronie 426.

Regulacja kąta tarczy tnącej

OSTRZEŻENIE: Wyłączyć urządzenie i wyjąć akumulator przed przystąpieniem do czyszczenia. Stosować rękawice ochronne.

1. Poluzować śrubę na głowicy tnącej, (A)
2. Obrócić głowicę tnącą (B) o 90° .
3. Dokręcić śruby (E). (Rys. 35)

• Użyć 2 śrub do zamocowania haka do gałęzi. (Rys. 36)

Montaż osłony głowicy

1. Użyć 6 śrub do zamocowania osłony. (Rys. 37)

Aby wyregulować długość wałka

1. Poluzuj pokrętło. (Rys. 38)
2. Wyciągnąć wałek na odpowiednią długość.
3. Przykrecić nakrętkę (Rys. 39)

Regulacja szelek

1. Nałożyć szelki.
2. Zawieś produkt na haku znajdującym się przy szelkach.
3. Wyreguluj długość szelek tak, aby hak do zawieszania znajdował się mniej więcej na wysokości biodra. (Rys. 21)

Podłączanie ładowarki

1. Ładowarkę należy podłączyć do źródła zasilania o napięciu i częstotliwości zgodnymi z tabliczką znamionową.
2. Włożyć wtyczkę do gniazdka elektrycznego z uziemieniem. Dioda ładowarki błyśnie jeden raz na zielono.

Uwaga: Akumulator nie będzie się ładować, jeśli jego temperatura znajdzie się poniżej 0°C (32°F) lub powyżej 50°C (122°F). Jeśli temperatura jest wyższa niż 50°C / 122°F, ładowarka schłodzi akumulator przed jego naładowaniem.

Podłączanie akumulatora do produktu

OSTRZEŻENIE: W produkcie należy używać wyłącznie oryginalnych akumulatorów Husqvarna.

1. Należy sprawdzić, czy akumulator jest w pełni naładowany.
2. Wsunąć akumulator do uchwytu akumulatora produktu. Po usłyszeniu kliknięcia akumulator zablokuje się na miejscu. (Rys. 40)

UWAGA: Jeśli akumulator nie jest łatwo wsunąć do uchwytu, akumulator nie jest prawidłowo zainstalowany. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie produktu.

1. Sprawdzić, czy akumulator jest prawidłowo zainstalowany.

Uzupełnianie oleju smarowania łańcucha

Uzupełnić olej do smarowania łańcucha po 1 godzinie pracy lub gdy akumulator jest rozładowany.

1. Odkręcić korek zbiorniczka oleju w górnej części głowicy prowadnicy. (Rys. 41)
2. Napełnij zbiornik oleju do smarowania łańcucha.
3. Wymiana nakrętki zbiornika oleju do smarowania łańcucha

Przeznaczenie

Wstęp

OSTRZEŻENIE: Przed użyciem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa.

Husqvarna Connect

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Aplikacja Husqvarna Connect zapewnia dodatkowe funkcje dla produktu Husqvarna.

• Szczegółowe informacje dotyczące produktu.
• Informacje dotyczące produktu oraz pomoc w wyborze części konserwacyjnych.

Rozpoczęcie użytkowania Husqvarna Connect

1. Pobrać aplikację Husqvarna Connect na urządzeniu przenośnym.
2. Łączenie w aplikacji Husqvarna Connect.
3. Wykonać instrukcje wyświetlane w aplikacji Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt.

Uwaga: Aplikacja Husqvarna Connect nie jest dostępna do pobrania na wszystkich rynkach. Dodatkowe informacje można uzyskać w centrum serwisowym.

Ładowanie akumulatora

Uwaga: Akumulator należy naładować przed pierwszym użyciem. Nowy akumulator jest naładowany jedynie w 30%.

1. Sprawdzić, czy akumulator jest suchy.
2. Włożyć akumulator do ładowarki. (Rys. 42)

Uwaga: Akumulator i ładowarka mogą wyglądać inaczej w różnych modelach, ale procedura jest taka sama.

1. Sprawdzić, czy zielony wskaźnik ładowania na ładowarce zaświeci się. Oznacza to, że akumulator jest podłączony do ładowarki.
2. Akumulator jest całkowicie naładowany, gdy włączą się wszystkie diody. (Rys. 43)
3. Aby odłączyć ładowarkę od gniazdka elektrycznego, wyjmij wtyczkę. Nie ciągnij za przewody.
4. Akumulator należy wyjąć z

Uwaga: Aby uzyskać więcej informacji, należy zapoznać się z instrukcjami obsługi akumulatora i ładowarki.

Kontrola przed uruchomieniem

1. Dokonaj inspekcji obszaru, w którym będziesz pracować. Usuń przedmioty, które mogłyby zostać odrzucone spod maszyny podczas pracy.
2. Sprawdzić łańcuch piły. Nigdy nie używać stępionego, pękniętego lub uszkodzonego sprzętu.
3. Sprawdzić, czy produkt działa prawidłowo.
4. Sprawdź, czy dokręcone są wszystkie śruby i nakrętki.
5. Upewnić się, że łańcuch jest odpowiednio nasmarowany, patrz Smarowanie osprzętu tnącego na stronie 426.
6. Sprawdzić, czy łańcuch piły zawsze zatrzymuje się na biegu jałowym.
7. Używać produktu tylko zgodnie z jego przeznaczeniem.
8. Sprawdzić, czy uchwyt oraz elementy zabezpieczające są w dobrym stanie. Zabrania się stosowania maszyny, która jest niekompletna lub została poddana modyfikacjom.

Uruchamianie produktu

1. Nacisnąć i przytrzymać przycisk włącz/wyłącz do momentu zapalenia się zielonej kontrolki LED. (Rys. 44)
2. Do sterowania szybkością służy manetka gazu.

Korzystanie z funkcji SavE

Ten produkt jest wyposażony w funkcję oszczędzania energii SavE. Funkcja SavE zmniejsza prędkość łańcucha i zapewnia najdłuższy czas pracy akumulatora.

Uwaga: Funkcja SavE nie zmniejsza mocy cięcia urządzenia.

1. Nacisnąć przycisk SavE na klawiaturze.
2. Sprawdzić, czy świeci zielona dioda LED.
3. Ponowne naciśnięcie przycisku SavE wyłączy funkcję. Zgaśnie zielona dioda. (Rys. 45)

Wyłączanie produktu

1. Zwolnić manetkę gazu lub blokadę manetki gazu.
2. Naciskać przycisk Wł./Wył., aż zielona dioda LED zgaśnie.
3. Nacisnąć przyciski zwalniające akumulator i wciągnąć go. (Rys. 46)

Użytkowanie produktu

OSTRZEŻENIE: Nie należy pozostawać bezpośrednio pod przycinaną aleją. Nieprzestrzeganie tej zasady może doprowadzić do obrażeń lub śmierci.

• Podczas pracy przy napowietrznych liniach energetycznych należy zachować ostrożność. Należy pamiętać, że spadające gałęzie mogą spowodować zwarcie.
• Przyjąć odpowiednią postawę w stosunku do gałęzi, aby ciąć ją, jeśli to możliwe, pod kątem 90°. (Rys. 47)
• Duże gałęzie należy ciąć po kawałku. Należy zwrócić uwagę, że spadające gałęzie po uderzeniu w podłoże mogą odbić się w kierunku użytkownika. (Rys. 48)
• Nigdy nie obcinaj w miejscu nasadowego zgrubienia gałęzi, ponieważ ma to wpływ na gojenie się uszkodzeń i zwiększa ryzyko ataku grzybów (Rys. 49). W celu zapewnienia podparcia podczas cięcia należy użyć ogranicznika w podstawie głowicy tnącej. Pozwoli to zapobiec odbiciu osprzętu tnącego. (Rys. 50)
• Przed obcięciem gałęzi podetnij ją lekko od spodu. W ten sposób unikniesz uszkodzeń kory drzewa, które mogą być przyczyną trudnych do zagojenia i trwałych uszkodzeń drzewa. Rzaz nie powinien być grubszy niż 1/3 grubości gałęzi, aby pilarka się nie zakleszczyła. Osprzęt tnący należy zawsze wyjmować z rzazu w gałęzi, gdy łańcuch się obraca, gdyż zapobiega to zakleszczeniu się osprzętu tnącego w rzazie. (Rys. 51)
• Zadbaj o to, aby mieć stabilną postawę przy pracy i aby nie przeszkadzały ci gałęzie, kamienie ani drzewa.

OSTRZEŻENIE: Nigdy nie włączać manetki gazu, nie mając pełnej kontroli nad osprzętem tnącym.

Przegląd

Wstęp

OSTRZEŻENIE: Przed

przystąpieniem do konserwacji produktu zapoznać się z rozdziałem dotyczącym bezpieczeństwa.

OSTRZEŻENIE: Przed

przystąpieniem do konserwacji produktu wyjąć akumulator.

OSTRZEŻENIE: Wyjąć akumulator przed przystąpieniem do konserwacji.

konserwacji określonej w planie konserwacji, należy regularnie zlecać serwisowanie produktu w punkcie serwisowym Husqvarna. Informacja na temat okresów międzyobsługowych można uzyskać w punkcie serwisowym Husqvarna. Szczegółowe informacje można znaleźć w rozdziale poświęconym konserwacji.

Poniżej zamieszczono listę czynności konserwacyjnych, które należy wykonywać przy produkcie. Oprócz

Konserwacja Codziennie Co tydzień Co mięsią
Oczyść zewétrzne czȩci produktu za po-mocząSuchej szmatki. Nie sąwy stosowej wody.	X
Sprawdzić, przyczysk Wt./Wył. dzila poprawnie i nie jest uszkodzony.	X
Sprawdzić, przy manetka gazu i funkacja blo-kady manetki gazu dzila引擎 prawidłowo pod względem bezpieczność.	X
Upewnić sie, są wszystkie elementy steruju-ce dzila引擎 i nie są uszkodzone.	X
Uchwyty powinny byc czyste iSuche. Upew-nic sie, są uchwytach nie ma oleju ani smaru.	X
Upewnić sie, są oslona tăncucha pilarki nie jest uszkodzona. Wymienić oslonę tăncucha pilarki, jest jest uszkodzona.	X
Upewnić sie, są wszystkie nakȩtki i s Ruby są prawidłowo dokrecone.	X
Wyczyscić korek zbiornika oleju X
Sprawdzić, przy dzila引擎 przyczyski uwalniaje akumulator oraz przy blokuja go na sąmy produkcie.	X
Sprawdzić, przy ladowarka nie jest uszkodzona i dzila引擎 prawidłowo.	X
Naleźyp sprawdzić, przy akumulator nie jest uszkodzony.	X
Naleźyp sprawdzić, przy akumulator jest na-ladowany.	X
Naleźyp sprawdzić, przy ladowarka akumulatora nie jest uszkodzona.	X
Sprawdzić stan wszystich przybewodów, połaczenia i zȩczy. Upewnić sie, są nie są budne ani uszkodzone.		X
Wyczyscić oslonę tăncucha pilarki. X
Sprawdzić polaczenia pomiedźny akumulatora umrzadzeniem. Sprawdzić polaczenia pomiedźny akumulatora umrzadzeniem. Sprawdzić polaczenia pomiedźny akumulatora umrzadzeniem. Sprawdzić polaczenia pomiedźny akumulatora umrzadzeniem. Sprawdzić polaczenia pomiedźny akumulatora umrzadzeniem. Sprawdzić polaczenia Pomiedźny akumulatora umrzadzeniem. Sprawdzić polaczenia Pomiedźny akumulatora umrzadzeniem. Sprawdzić polaczenia Pomiedźny akumulatora umrzadzeniem. Sprawdzić polaczenia Pomiedźny akumulatora umrzadzeniem. Sprawdzić polaczenia Pomiedźny akumulator a tędzianiem. Sprawdzić polaczenia Pomiedźny akumulatora tędzianiem. Sprawdzić polaczenia Pomiedźny akumulatora tędzianiem. Sprawdzić polaczenia Pomiedźny akumulatora tędzianiem. Sprawdzić polaczenia Pomiedźny akumulatora tędzianiem. Sprawdzić polaczenia Pomiedźny akumulatora tędzianiem. Spr Dawdzić polaczenia Pomiedźny akumulatora tędzianiem. Sprawdzić polaczenia Pomiedźny akumulatora tędzianiem. Sprawdzić polaczenia Pomiedźny akumulatora tędzianiem. Sprawdzić polaczenia Pomiedźny akumulatora tędzianiem. Sprawdzić polaczenia Pomietdzone. Sprawdzić polaczenia Pomietdzone. Sprawdzić polaczenia Pomietdzone. Sprawdzić polaczenia Pomietdzone. Sprawdzić polaczenia Pomietdzone. Sprawdzić polaczenia Pomietdzone. Sprawdzić polaczenia Pomietdzone. Sprawdzić polaczenia Pomietdzone. Sprawdzić polacenza pomiedźny akumulatora umrzadzeniem. Sprawdzić polacenza pomiedźny akumulatora umrzadzeniem. Sprawdzić polacenza pomiedźny akumulatora umrzadzeniem. Sprawdzić polacenza pomiedźny akumulatora umrzadzeniem. Sprawdzić polacenza pomiedźny akumulatora umrzadzeniem. Sprawdzić pola引擎 prawidłowo. Sprawdzić pola引擎 prawidłowo. Sprawdzić pola引擎 prawidłowo. Sprawdzić pola引擎 prawidłowo. Sprawdzić pola引擎 prawidłowo. Sprawdzić pola引擎 prawidłowo. Sprawdzić pola引擎 prawidłowo. Sprawdzić pola引擎 prawidłowo. Przyszne zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zwo zWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWOZ ZWHOZ ZWOZ ZWHOZ ZWOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHO ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZZ WHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHO2 ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ ZWHOZ BLOKOWSKI ZI LZY CIOJIC KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ KILOK OBIENKOZ
Upewnić są,ź gwłowica tnęca nie jest uzzkodzona. Jeśli gwłowica pilarki jest uzzkodzona, wymiȩ są.	Wszystkie czynnosci serwisowe zwiagini z gwłowica tnąca musza być wykonywane przyez autoryzowanego dealera Husqvarna
Sprawdkić zużycie zȩbatki napȩdowej zańcu cha.	Wymieniać zȩbatku napȩdowa zańcucha po okresie ok. 100 godz. pracy lub czȩciej w razie potrzeby.

Sprawdzanie akumulatora i ładowarki

1. Sprawdzić akumulator pod kątem uszkodzeń, na przykład pęknięć.
2. Sprawdzić ładowarkę pod kątem uszkodzeń, na przykład pęknięć.
3. Należy regularnie sprawdzać, czy przewód połączeniowy ładowarki akumulatora nie jest uszkodzony ani poplątany.

Konserwacja produktu

Napinanie łańcucha pilarki

Codziennie sprawdzać łańcuch pilarki.

1. Upewnić się, że nity i ogniwa nie są pęknięte. (Rys. 52)
2. Sprawdzić, czy łańcuch pilarki jest sztywny.
3. Porównać łańcuch pilarki z nowym łańcuchem, aby sprawdzić, czy nity i ogniwa nie są zużyte.
4. Łańcuch, który wykazuje cechy podane w powyższych punktach, należy oddać do kasacji.
5. Wymienić łańcuch pilarki, gdy długość zębów tnących wynosi 4 mm / 0,16 cala. Rys. 53

Sprawdzanie stanu zębatki napędowej łańcucha

1. Regularnie sprawdzać stopień zużycia zębatki napędowej łańcucha. (Rys. 54)
2. Wymienić zębatkę napędową łańcucha, jeśli jest zużyta i przemieszcza się na boki na osi silnika.

Sprawdzanie prowadnicy

1. Upewnić się, że kanał oleju nie jest zablokowany. Oczyścić, jeśli jest to konieczne. (Rys. 55)
2. Sprawdzić, czy na krawędziach prowadnicy nie ma zadziorów. Usunąć zadziory przy użyciu pilnika. (Rys. 56)
3. Oczyścić rowek w prowadnicy. (Rys. 57)
4. Sprawdzić rowek w prowadnicy pod kątem zużycia. W razie potrzeby wymienić prowadnicę. (Rys. 58)
5. Sprawdzić, czy końcówka prowadnicy nie jest nierówna lub bardzo zużyta. (Rys. 59)
6. Sprawdzić, czy zębatka końcówki prowadnicy łatwo obraca się i czy otwór smarujący nie jest zatkany. W razie potrzeby oczyścić i nasmarować. (Rys. 60)
7. Codziennie obracać prowadnicę, aby przedłużyć okres jej żywotności. (Rys. 61)

Ostrzenie łańcucha piły

Informacja na temat prowadnicy i łańcucha

OSTRZEŻENIE: W trakcie

konserwacji łańcucha należy używać rękawic ochronnych. Łańcuch pilarki, który się nie porusza, może również spowodować obrażenia.

Wymienić zużytą lub uszkodzoną prowadnicę lub łańcuch na elementy zalecane przez Husqvarna. Jest to konieczne, aby zachować funkcje bezpieczeństwa produktu. Patrz Akcesoria na stronie 430, aby zapoznać się z listą zalecanych zamiennych prowadnic oraz łańcuchów.

• Długość prowadnicy, cale/cm. Informacja o długości prowadnicy zazwyczaj znajduje się na jej tylnym końcu. (Rys. 62)
• Ilość zębów na zębatce końcówki prowadnicy (T). (Rys. 63)
• Podziałka łańcucha, cale. Końcówka prowadnicy i zębatka napędowa łańcucha pilarki muszą być dostosowane do odległości między ogniwami prowadzącymi. (Rys. 64)
• Ilość ogniw prowadzących (szt.). Liczba ogniw prowadzących zależy od typu prowadnicy. (Rys. 65)
• Szerokość rowka prowadnicy, cale/mm. Szerokość rowka prowadnicy musi odpowiadać szerokości ogniw prowadzących. (Rys. 66)
• Otwór smarujący łańcucha i otwór napinacza łańcucha. Prowadnica musi być dopasowana do urządzenia. (Rys. 67) Szerokość ogniwa prowadzącego, mm/cale. (Rys. 68)

Informacje ogólne na temat ostrzenia zębów tnących

Nie używać stępionego łańcucha piły. Jeśli łańcuch piły jest stępiony, potrzeba więcej siły do przecięcia prowadnicy przy drewnie. Jeśli łańcuch piły jest bardzo stępiony, będzie spod niego wylatywał pył zamiast trocin.

Ostry łańcuch łatwo wchodzi w drewno i wylatują spod niego duże i długie wióry.

Na część tnącą łańcucha piły, czyli ogniwo tnące, składa się ząb tnący (A) oraz ogranicznik zagłębiania (B). Różnica wysokości między tymi dwoma elementami określa głębokość cięcia (ustawienie ogranicznika zagłębiania).

(Rys. 69)

Podczas ostrzenia zęba tnącego należy zwrócić uwagę na następujące kwestie:

Kąt zaostrzenia. (Rys. 70) Kąt ostrza. (Rys. 71) - Kąt pozycji pilnika (kąt czołowy). (Rys. 72) - Średnica pilnika okrągłego.

(Rys. 73)

Trudno jest poprawnie naostrzyć łańcuch tnący bez odpowiedniego sprzętu. Używać zalecanego prowadnika pilnika. Pomoże to utrzymać maksymalną wydajność cięcia i zminimalizuje ryzyko odbicia.

OSTRZEŻENIE: Ryzyko odbicia zwiększa się znacznie w przypadku postępowania niezgodnie z instrukcjami ostrzenia.

Uwaga: Patrz Ostrzenie zębów tnących na stronie 425, aby uzyskać informacje na temat ostrzenia łańcucha.

Ostrzenie zębów tnących

1. Użyć pilnika okrągłego i prowadnika pilnika, aby naostrzyć ząb tnący. (Rys. 74)

Uwaga: Patrz Akcesoria na stronie 430, aby uzyskać informacje na temat pilnika i prowadnika zalecanych dla Twojej pilarki przez firmę.

1. Upewnić się, że łańcuch pilarki jest prawidłowo napięty. Łańcuch pilarki bez prawidłowego napięcia przemieszcza się na boki. Nie ułatwia to jego ostrzenia. Instrukcje można znaleźć w Regulacja napięcia łańcucha pilarki na stronie 426. (Rys. 75)
2. Przesuwać pilnik od wewnętrznej strony zębów tnących na zewnątrz. Zmniejszyć nacisk przy ruchu "do siebie". (Rys. 76)
3. Najpierw usunąć spiłowany materiał ze wszystkich zębów po jednej stronie.
4. Obrócić urządzenie i usunąć spiłowany materiał z drugiej strony.
5. Upewnić się, że wszystkie zęby tnące mają taką samą długość po usunięciu spiłowanego materiału.
6. Łańcuch pilarki jest zużyty, gdy zęby tnące mają długość 4 mm (0,16 cala). Wymienić łańcuch pilarki. (Rys. 53)

Ogólne informacje dotyczące ustawień ogranicznika zagłębiania

Ustawienie ogranicznika głębokości (C) zmniejsza się podczas ostrzenia zęba tnącego (A). Aby zachować maksymalną wydajność cięcia, należy usunąć spiłowany materiał z ogranicznika głębokości (B) w celu uzyskania zalecanego ustawienia. Patrz Akcesoria na stronie 430, aby uzyskać instrukcje prawidłowego ustawienia ogranicznika głębokości łańcucha pilarki.

(Rys. 77)

OSTRZEŻENIE: Zbyt duża szczelina ogranicznika głębokości zwiększa ryzyko odbić!

Regulacja ustawienia ogranicznika głębokości

Przed regulacją ogranicznika głębokości lub ostrzeniem zębów tnących, patrz Ostrzenie zębów tnących na stronie 425, aby uzyskać instrukcje. Zalecamy regulację ogranicznika głębokości co trzy użycia przy okazji ostrzenia zębów tnących.

Uwaga: Zalecenie to ma zastosowanie tylko wtedy, gdy długość zębów tnących nie jest zbyt mała.

Zalecamy używanie naszego prowadnika pilnika z szablonem do ograniczników, by zapewnić prawidłowy wymiar szczeliny łańcucha i prawidłowy kąt ogranicznika.

(Rys. 78)

1. Aby wyregulować ogranicznik głębokości, należy użyć płaskiego pilnika i szablonu do ograniczników głębokości. Należy korzystać wyłącznie z ogranicznika głębokości z szablonem do ograniczników, by zapewnić prawidłowy wymiar szczeliny łańcucha i prawidłowy kąt ogranicznika.
2. Umieścić szablon na łańcuchu.

Uwaga: Patrz zestaw szablonu ogranicznika głębokości, aby uzyskać więcej informacji na temat korzystania z narzędzia.

1. Użyć płaskiego pilnika, aby usunąć część ogranicznika głębokości wystającą przez szablon do ograniczników głębokości. (Rys. 79)

Uwaga: Szczelina łańcucha jest prawidłowa, gdy podczas wykonywania ruchów pilnikiem w szablonie nie występuje opór.

Regulacja napięcia łańcucha pilarki

OSTRZEŻENIE: Nieprawidłowe napięcie łańcucha pilarki może doprowadzić do jego obluzowania na prowadnicy, co grozi odniesieniem poważnych obrażeń lub śmiercią.

Podczas używania piły jej łańcuch się wydłuża. Należy regularnie regulować łańcuch piły.

1. Poluzować nakrętkę prowadnicy, mocując osłonę sprzęgła/hamulca łańcucha. Użyć klucza. (Rys. 80)
2. Ręcznie dokręcić nakrętki prowadnicy do oporu.
3. Umieścić przednią część prowadnicy i obracać śrubę napinacza. Użyć klucza. (Rys. 81)
4. Naprężyć łańcuch piły, aż będzie ściśle przylegał do prowadnicy, ale nie za mocno, aby mógł się z łatwością poruszać.
5. Dokręcić nakrętki prowadnicy za pomocą klucza, jednocześnie unosząc przednią część prowadnicy. (Rys. 82)
6. Sprawdzić, czy można łatwo przesuwać ręką łańcuch po prowadnicy i czy jest ściśle do niej dociągnięty. (Rys. 83)

Smarowanie osprzętu tnącego

OSTRZEŻENIE: Niewystarczające smarowanie osprzętu tnącego może spowodować pęknięcie łańcucha i być przyczyną poważnych obrażeń, nawet zagrożenia życia.

OSTRZEŻENIE: Nie wolno stosować olejów przepracowanych! Przepracowany olej stwarza niebezpieczeństwo dla ludzi, produktu oraz dla środowiska.

Olej do smarowania łańcucha

OSTRZEŻENIE: Niewystarczające smarowanie osprzętu tnącego może spowodować pęknięcie łańcucha i być przyczyną poważnych obrażeń, nawet zagrożenia życia.

• Olej do smarowania łańcucha powinien charakteryzować się odpowiednią lepkością oraz

dobrą płynnością zarówno podczas upalnego lata, jak i mroźnej zimy.

Jako producenci pilarek opracowaliśmy wysokiej jakości olej roślinny do łańcucha, ulegający całkowitemu rozkładowi biologicznemu. Zalecamy korzystanie z tego oleju w celu wydłużenia okresu użytkowania łańcucha oraz ochrony środowiska. Gdy nasz olej nie jest dostępny, zalecamy stosowanie zwykłego oleju do łańcuchów. - W obszarach, w których olej specjalnie przeznaczony do smarowania łańcuchów tnących jest niedostępny, można użyć standardowego oleju przekładniowego EP 90. - Nie wolno stosować olejów przepracowanych. Jest to niebezpieczne dla operatora, urządzenia i środowiska.

Sprawdzanie smarowania łańcucha

1. Smarowanie łańcucha sprawdzaj przy każdym tankowaniu. Skierować końcówkę prowadnicy na jasną powierzchnię z odległości ok. 20 cm (8 cali). Po ustawieniu i utrzymywaniu obrotów na poziomie ok. 75% przez 1 min na jasnej powierzchni powinna być widoczna wyraźna smuga oleju. (Rys. 84)

Sprawdzanie przyczyny braku smarowania

1. Sprawdzić, czy kanał olejowy prowadnicy nie jest zatkany. W razie potrzeby oczyścić go. (Rys. 85)
2. Sprawdzić, czy kanał olejowy prowadnicy nie jest zatkany. W razie potrzeby oczyścić go.
3. Sprawdzić, czy zębatka prowadnicy obraca się swobodnie. Jeśli po wykonaniu w/w czynności układ smarowania łańcucha nadal nie funkcjonuje, należy zwrócić się do warsztatu obsługi technicznej. (Rys. 86)

Sprawdzanie stanu zębatki napędowej łańcucha

1. Zdjąć nakrętki prowadnicy i wymontować osłonę sprzęgła.
2. Zdjąć osłonę sprzęgła (B).
3. Wykręcić śruby (C).
4. Zdejmij pierścień osadczy (D).
5. Wymontować sprężynę i zębatkę (E).
6. Wymontować zębatkę napędową łańcucha (F). (Rys. 87)
7. Założyć nowy pasek napędowy.

Czyszczenie produktu, akumulatora i ładowarki

1. Po użyciu wyczyścić produkt za pomocą suchej szmatki.
2. Wyczyścić akumulator i ładowarkę suchą szmatką. Akumulator i zaciski należy utrzymywać w czystości.

Rozwiązywanie problemów

Klawiatura

Problem Mnólwe usterkni Mnólwe rozwiazanie
Miga zielona dioda LED uruchomienia.	Niskie napiȩcie akumulatora. Naładowość akumulator.
Miga czerwona dioda LED będu.	Przematóżenie. Osprzejtnący jest zablokowy. Nacisnéczoprzymieszć wydol'ny, aby wyłącZYć urzadzenia. Wymić akumulator. Oczyszȩ osprzejtnący z niedźatanego material'u. Poluzowa zań-cuch.
	Odchylienia temperatury. Pozwolić, aby urzadzenia ostygło.
	Manetka gazu i przycisk wydol'ny są uzywa- ne"Justoczenia. Zwolnić manetkę gazu i nacisnéczoprzymieszć wydol'ny.
Produkt nie urucha-mia są.	Zabrudzone zȩczba baterii. Wymiśćcie zȩczba akumulatora strumieniem spreżonego powietrza lub miękkim pędzlem.
Zapala są czerwona dioda LED usterki.	Wymagany jest serwis produktu. Naleźmy zȩcość są do punktu serwisowej.

Akumulator

40-B220X 115
Objawy Przyczyna Postepowanie
Miga wskañnik;będu akumulatora. Akumulator rozȩadowsany. Naładowość akumulator.
Duże obciążenie w połowceniu z bar-dzo niską temperatura akumulatora.		Rozgrzȩć akumulator. Mnżna np. przenieść akumulator do pomie-szczenia lub pracówn z.Małe pręd-koscia,źpie Rozgrzeje.
Akumulator nie dwiała. Zakres roboczy akumulatora osiąnól swój limit.		Wyłąć akumulator z urȩadzenia. Zostawić akumulator na chwile, a na-stepnie nacisné przycisk wskañniki akumulatora.
Wskañnik temperatury akumulatora jest wączyzony.	Akumulator jest za zimny lub za go-racy, aby Mnżna było go uzywać.	Akumulator Mnżna uzytkości w tem-peraturze otoczenia od -10°C (14°F) do 40°C (104°F). Gdy akumulator odzyska wąsciwu temperatu#, bez-)die怎么能 boć ponownie uzywany.
Miga wskaznik temperatury akumula-tora.	Temperatura akumulatora zbliza są do wartosci granicznej.	Zmiejeść przyȩćkość i/lub obciañ%-nie. Optymalna wydajnosćedo%-uzykać, utrzymujac preferowy za-kres temperatury akumulatora od +10°C (50°F) do +30°C (86°F).
Wskaznik temperatury akumulatora jest wączony, gdy akumulator znaj-duje są wąadowsarce.	Nieprawidłowata temperatura – akumu-lator jest za zimny lub za goraciousy, aby%-nożna byto go ladowaec.	Nalezy poçuckać aż akumulator os%-tygne, lub umieść w pomieszcie-niu celem是我的ego ogrzania. Gdy akumu-lator odzyska wąsciwa temperaturé, besteht mög_; ponownie ladowa-ny. Ladowarki są%-uzywać Jedynie w zakresie temperatur otoczenia wy-noszącym od 5°C (41°F) do 40°C (104°F). Nie są%-wystawiać ladow-warki na dzialanie promieni stonecz-nych. Ješli problem nie ustepuje, na-lezy skontaktować są z dilerem.
Wącza są wskaznik blędu akumula-tora.	Wystapil bląd krytczny akumulatora.	Nalezy skontaktować są z dealerem.

Ładowarka

40-C500X116
Objawy Możliwe usterki Możliwe	działania
Wskaznik Ładowania na Ładowar- ce świeci na zółto.Wskaznik będu akumulatora mi- ga lub wskaznik temperatury akumulatora jest wączony.	Odchylenia tempera- tury; akumulator jest zbyt zimny lub zbyt goracy do uzytku lub Ładowania.	Ješli akumulator jest zbyt goracy, nieNSEgo odćlącać od Ładowarki. Wbudowany wentylator Ładowarki obniży temperatuć akumulatora. Gdy akumulator osiagnie zale- cana temperatuć, Ładowanie Rozpocznie są automatycz-Nie.Ješli akumulator jest zbyt zimny,NSEgo przenieść do wȩtrza. Jeźeli akumulator ma zalecana temperatuć,:NOVA kontynuować Ładowanie.Naleźyprzestrzegać zakresu temperatur pracy,patrz in- strukcja obstręgì Ładowarki. NieNSEgo wystawiać Ładowarki na dzia)—anie promieni s)—nozecznych. Jeśli problem nieustepuje,NSEgo skontaktować są z dilerem.
Wskaznik Ładowania na Ładowar- ce świeci na zółto.Wskaznik będu akumulatora na akumulatorze jest wączony.	WystapilBrand kry- tyczny akumulatora.	Naleźypskontaktować są z dealerm.
Wskaznik Ładowania na Ładowar- ce świeci na czerwono.	WystapilBrand kry- tyczny Ładowarki.	Naleźypskontaktować są z dealerm.

Transport, przechowywanie i utylizacja

Transport i przechowywanie

Uwaga: Wahania temperatury mogą prowadzić do powstania ciśnienia w zbiorniku oleju, co dalej może prowadzić do przygodnych wycieków oleju. Postępować zgodnie z instrukcjami dotyczącymi przechowywania.

• Oczyścić produkt i opróżnić zbiornik oleju przed odłożeniem produktu w celu przechowywania.
• Należy przechowywać produkt w pozycji poziomej lub powiesić z prowadnicą skierowaną w dół.
• Nie przechowywać produktu w pozycji wiszącej z prowadnicą skierowaną w górę.
• Dołączone akumulatory litowo-jonowe są zgodne z przepisami dotyczącymi towarów niebezpiecznych.
• Należy przestrzegać specjalnych zaleceń podanych na opakowaniu i etykietach, dotyczących transportu komercyjnego, w tym także usług transportowych świadczonych przez strony trzecie i spedytorów.
• Przed wysłaniem produktu należy porozmawiać z osobą przeszkoloną w zakresie materiałów niebezpiecznych. Przestrzegać wszystkich przepisów krajowych, które mają zastosowanie.
• Podczas umieszczania akumulatora w opakowaniu zabezpieczyć otwarte zaciski taśmą. Zapakować akumulator w taki sposób, aby ściśle przylegał do opakowania, co zapobiegnie jego przemieszczaniu.
• Wyjąć akumulator na czas przechowywania lub transportu.
• Położyć akumulator w miejscu suchym i wolnym od wilgoci oraz nienarażonym na mróz.
• Nie przechowywać akumulatora w miejscu, gdzie występować może prąd statyczny. Nie przechowywać akumulatora w metalowym pojemniku.
• Przechowywać akumulator w miejscu, w którym temperatura wynosi od 5°C do 25°C, z dala od bezpośredniego działania promieni słonecznych.
• Przechowywać ładowarkę w miejscu, w którym temperatura wynosi od 5°C do 45°C, z dala od bezpośredniego działania promieni słonecznych.
• Naładować akumulator od 30% do 50% przed okresem jego przechowywania.
• Przechowywać ładowarkę w zamkniętym i suchym miejscu.
• Przechowywać akumulator z dala od ładowarki. Nie wolno pozwalać dzieciom ani innym osobom postronnym na dotykanie sprzętu. Przechowywać sprzęt w miejscu, które można zamknąć.
• Użyć osłony transportowej na produkcie, aby zapobiec obrażeniom lub uszkodzeniu urządzenia podczas transportu i przechowywania.
• Przymocować bezpiecznie produkt podczas transportu.

Utylizacja

Symbol ten oznacza, że produkt nie stanowi odpadu gospodarczego. Należy poddać go recyklingowi za pośrednictwem lokalnego systemu zbiórki sprzętu elektrycznego i elektronicznego. Pozwala to na prawidłowe zarządzanie urządzeniem, które osiągnęło koniec okresu eksploatacji. W celu uzyskania informacji należy skontaktować się z lokalnymi władzami, służbami zajmującymi się odpadami komunalnymi, dilerem lub sprzedawcą Husqvarna. Nieprawidłowa utylizacja może mieć negatywny wpływ na środowisko i zdrowie ludzi ze względu na potencjalną obecność substancji niebezpiecznych.

Uwaga: symbol widoczny jest na urządzeniu lub opakowaniu produktu.

Dane techniczne

Dane techniczne

	530iP4 530iPT5
Silnik
Typ silnika BLDC (bezsoczotkowy) 36 V
Prędkość lanciaucha, m/s (1/4) 18 18
Pojemnosć zbiornika paliwa, l/cm3	0,15/150 0,15/150
Waga
Waga bez akumuladora, osprȩtu tnȩcego, oslony osprȩtu tnȩcego, uprzejty i z pustym zbiornikiem, kg	3,4 5
Poziom ochrynny przy doda
IPX4 117	Tak Tak
Poziom hałasu 118
Zmierzony poziom mocy akustycznej, w dB(A) 98 98
Poziomy goływość 119
Poziom ciasnienia akustyczné przy uchu operatora,zmierzony zgodnia z norma EN 62841-1, dB(A), min./maks.:	88 83
Poziomy drgań 120
Równowaźne poziomy drgań uchwytów (ahveq),zmierzone zgodnia z norma EN 62841, m/s2
WydrCLUźony walek, przydnie/tylne uchwyty 1,0/0,9 1,0/1,2
KrÓtki walek, przydni/tylny uchwyt - 1,4/1,2

Akcesoria

Zatwierdzone akumulatory

Do budowy systemu

Akumulator BLi200 40-B220X
Typ Litowo-jonowy Litowo-jonowy
Pojemnosć akumulatora, Ah 5,2 6,0
Napiȩcie znamionowe, V 36	36
Masa, kg / funty	1,3 / 2,8	1,4/3,1

Zatwierdzone ładowarki

Ładowarka	QC330	QC500	40-C500X
Napiȩcie sieciowe, V	100-240	100-240	100-240
Ładowarka QC330 QC500	40-C500X
Częstotiwość, Hz 50-60 50-	60 50-60
Moc, W 330 500 500

Kombinacje prowadnicy i łańcucha

Niżej podane zestawy posiadają homologację zgodnie z normami CE.

Prowadnica Łańcuch pilarki
Długosity, cale Podzialka, cale Szerokość rowka, mm			Typ Długosity, ogniwa	preadȩść (liczba)
10 1/4 1,3			Husqvarna H00	58
12 64
10 3/8 mini 1,3 Husqvarna S93G 40

Ostrzenie łańcucha piły i prowadnik pilnika

Używaj zalecanego prowadnika pilnika, aby uzyskać odpowiednie kąty ostrzenia. W celu naostrzenia

łańcucha piły zaleca się stosowanie wyłącznie zalecanego prowadnika pilnika.

W przypadku wątpliwości, jaki łańcuch jest założony na posiadanym urządzeniu, skontaktuj się z punktem serwisowym.

(Rys. 88)	(Rys. 89)	(Rys. 90)	(Rys. 91)	(Rys. 92)	(Rys. 93)	(Rys. 94)	(Rys. 95)
	mm (cale)				mm (cale)
37	4,0/5/32	80°	30°	0°	0,65/0,025	5056981-03	5806875-01
S93G	4,0/5/32	60°	30°	0°	0,65/0,025	n/a	5966389-02

Deklaracja zgodności

Deklaracja zgodności UE

Firma Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: [phone], deklarujemy z pełną odpowiedzialnością, że produkt:

Opis Podkrzesywarka	teleskopowa akumulatorowa
Marka	Husqvarna
Typ/model 530iP4, 530iPT5
Identifikacja Numery	seryjne z roku 2025 i nowsze

spełnia wszystkie wymogi określone w odpowiednich dyrektywach i przepisach UE:

Przepis Opis
2006/42/WE „maszynowa"
2014/30/UE „dotyczny zgodnosci elektromagnetycznej"
2011/65/UE „w sprawie ograniczenia stosowania niedtórych niebezpiecznychsubstancji"

oraz został zaprojektowany zgodnie z następującymi normami i specyfikacjami technicznymi: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018.

Jednostka notyfikowana: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Szwecja przeprowadziła badanie typu EC zgodnie z wymogami określonymi w dyrektywie maszynowej (2006/42/WE) artykuł 12, klauzula 3b. Certyfikat opatrzony jest numerem: 0404/19/2530.

Informacja dotycząca emisji hałasu podana jest w rozdziale Dane techniczne na stronie 429.

Huskvarna, 2025-04-15

Stefan Holmberg, Dyrektor ds. badań i rozwoju, Zarządzanie technologią, Husqvarna AB Osoba odpowiedzialna za dokumentację techniczną

INDICE

Introducao. 433

Segunca 434

Montagem. 442

Funcionamento. 443

Manutenção 444

Resolucao de problemas 449

Vseobecnbezpecnostné upozornenia k stroju

Przygotowanie i przechowywanie

1. Naostrz zęby tnące okrągłym pilnikiem i szablonem. (Rys. 74)

Uwaga: Informacje o tym, jaki pilnik i szablon zalecamy do Twojego łańcucha, znajdziesz w części Akcesoria na stronie 539.

1. Upewnij się, że łańcuch jest odpowiednio napięty. Łańcuch, który nie jest odpowiednio napięty, przesuwa się, co utrudnia ostrzenie. Instrukcje znajdziesz w części Napinanie łańcucha na stronie 535 (Rys. 75)
2. Przesuwaj pilnik od wewnętrznej strony zębów tnących na zewnątrz. Przy ruchu powrotnym zmniejsz nacisk. (Rys. 76)
3. Usuń opiłki ze wszystkich zębów najpierw z jednej strony.
4. Obróć produkt i usuń opiłki również z drugiej strony.
5. Po usunięciu opiłków upewnij się, że wszystkie zęby tnące są równej długości.
6. Łańcuch jest zużyty, gdy długość zębów tnących zmniejszy się do 4 mm (0,16 cala). Wymień łańcuch. (Rys. 53)

Kombinacje prowadnic i łańcuchów

Oryginalne instrukcje
