530iP4 - Pensaiden Leikkurit HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkuoksasaha
Merkki	Husqvarna
Malli	530iP4
Moottori	BLDC (harjaton) 36 V
Ketjun nopeus	18 m/s
Öljysäiliön tilavuus	0,15 l
Paino (ilman akkua, lisävarusteita tai valjaita)	3,4 kg
Suojausluokka	IPX4
Äänitehotaso	98 dB(A)
Äänenpainetaso (korvan kohdalla)	88 dB(A)
Tärinätaso (pidennetty varsi)	Edessä: 1,0 m/s², Takana: 0,9 m/s²
Yhteensopiva akku	BLi200 (40-B220X) – Litiumioni 5,2 Ah, 36 V
Yhteensopiva laturi	QC330, QC500 tai 40-C500X
Ohjainlevyn pituus	10 tuumaa (25,4 cm)
Ketjun jako	1/4 tuumaa
Energiansäästötoiminto	SavE (vähentää ketjun nopeutta lisätäkseen käyttöaikaa)
Turvallisuus	Liipaisimen lukitus, leikkaussuojus, automaattinen pysäytys
Säännöllinen huolto	Tuotteen puhdistus, ketjun kiristys ja voitelu, teroitus
Kulutusosat	Ohjainlevy, ketju, vetopyörä
Takuu ja korjattavuus	Anna Husqvarnan valtuutetun huollon tehtäväksi; käytä alkuperäisosia

Usein kysytyt kysymykset - 530iP4 HUSQVARNA

Minkä tyyppisiä akkuja voin käyttää Husqvarna 530iP4:n kanssa?

Käytä vain Husqvarnan hyväksymiä akkuja, kuten BLi200 (40-B220X) litiumioni 36 V.

Kuinka käynnistän 530iP4:n?

Paina ON/OFF-painiketta, kunnes vihreä LED syttyy, ja paina sitten teholiipaisinta. Varmista, että liipaisimen lukitus on pois päältä.

Mitä tehdä, jos punainen virhe-LED vilkkuu?

Tämä tarkoittaa ylikuormitusta tai leikkuuterän tukkeutumista. Sammuta tuote, poista akku, puhdista terä ja löysää ketjua tarvittaessa.

Kuinka säädän ketjun kireyttä?

Löysää ohjainlevyn mutteria, käännä säätöruuvia kiristääksesi ketjua, kunnes se on ohjainlevyä vasten mutta pyörii vapaasti, ja kiristä sitten mutteri.

Mitä öljyä käyttää ketjun voiteluun?

Käytä Husqvarnan ketjuöljyä, mieluiten biohajoavaa. Muussa tapauksessa EP90-vaihteistoöljyä voidaan käyttää väliaikaisesti. Älä koskaan käytä käytettyä öljyä.

Kuinka käytän SavE-toimintoa?

Paina näppäimistön SavE-painiketta. Vihreä LED syttyy osoittamaan, että ketjun nopeus on pienennetty, mikä lisää akun käyttöaikaa vähentämättä leikkuutehoa.

Mitkä turvaetäisyydet on pidettävä?

Pidä vähintään 15 metrin etäisyys muihin ihmisiin ja eläimiin. Sähkölinjojen kohdalla pidä vähintään 10 metrin etäisyys.

Kuinka puhdistan akun ja laturin?

Käytä kuivaa liinaa. Älä koskaan puhdista niitä vedellä. Varmista, että navat ja ohjauskiskot ovat puhtaat ennen käyttöä.

Mitä tehdä, jos öljyä vuotaa varastoinnin aikana?

Tyhjennä öljysäiliö ennen varastointia. Aseta tuote vaakasuoraan tai ripustettuna ohjainlevy alaspäin vuotojen välttämiseksi.

Mistä löydän varaosia?

Käytä yksinomaan Husqvarnan alkuperäisosia. Käänny valtuutetun Husqvarna-jälleenmyyjän tai huoltoliikkeen puoleen.

KÄYTTÖOHJE 530iP4 HUSQVARNA

FI Käyttöohje 186-205

Tämä käyttöohje on tarkoitettu pitkävartiselle oksasahalle:

Pidä aina kaikki kehon osat poissa sahaketjun alueelta, kun saha on toiminnassa. Ennen kuin käynnistät sahan, varmista, että sahaketju ei ole kosketuksissa mihinkään. Hetkellinen huolimattomuus sahan käsittelyssä voi johtaa vakavaan loukkaantumiseen. Käytä aina molempia käsiä sahan käsittelyyn. Pidä sahasta kiinni molemmin käsin ja varmista, että hallitset sen. Sähköiskun välttämiseksi älä koskaan käytä sahaa lähellä sähköjohtoja tai virtalähteitä. Sahan käyttö lähellä näitä voi aiheuttaa vakavan loukkaantumisen tai sähköiskun, joka voi johtaa kuolemaan. Käytä sahaa vain kuivissa olosuhteissa. Jos saha joutuu kosketuksiin veden kanssa, se voi aiheuttaa sähköiskun käyttäjälle. Käytä suojalaseja ja kuulosuojaimia. On suositeltavaa käyttää suojakäsineitä ja liukuesteitä. Suojakäsineet vähentävät loukkaantumisriskiä. Käytä aina suojakypärää sahan käytön aikana. Irtonaiset vaatteet voivat aiheuttaa vakavan loukkaantumisen. - Käytä sahaa aina seistessäsi tukevasti maassa. Liukkaat tai epävakaat

alustat voivat aiheuttaa hallinnan menetyksen tai sahan kaatumisen.

Muista käyttää oksasaksia vain niiden käyttötarkoitukseen. Väärä käyttö voi aiheuttaa vakavia vammoja. Pidä kaikki suojukset paikoillaan. Suojukset on tarkoitettu estämään kosketus terään ja vähentämään takaiskun vaaraa. Älä käytä oksasaksia huonossa säässä, erityisesti ukkosella. Silloin on olemassa salamaniskun vaara. Kun käytät oksasaksia, ole varuillasi mahdollisten takaiskujen varalta. Kun terä koskettaa puuta, oksasakset voivat iskeä käyttäjää ja/tai työntyä ulos hallinnasta. Varo suuria oksia ja puita. Ohut materiaali voi tarttua terään ja sinkoutua sinua kohti tai saattaa sinut epätasapainoon. Kun käytät oksasaksia koneen ollessa käynnissä, älä koske terään ja varmista, ettei ketju tai terä kosketa kehoasi. Oksasaksien oikea käyttö vähentää takaiskun vaaraa ja ketjun tai terän kosketusta. Kun säilytät oksasaksia, aseta suojus terän tai ketjun päälle. Oksasaksien väärä käyttö voi aiheuttaa vakavia vammoja. Kun poistat materiaalia, joka voi tukkia laitteen, tai huollat oksasaksia, varmista, että katkaisija on pois päältä ja että akku on irrotettu. Laitteen odottamaton käynnistyminen materiaalia poistettaessa tai huollon aikana voi johtaa vakavaan loukkaantumiseen. Pidä työalue siistinä. Älä käytä oksasaksia muihin tarkoituksiin kuin niille on suunniteltu. Esimerkiksi: älä käytä oksasaksia muovin, metallin, muurauksen tai muiden rakennusmateriaalien leikkaamiseen. Oksasaksien käyttö työhön

muihin kuin suunniteltuihin tarkoituksiin voi johtaa vaarallisiin tilanteisiin.

Syitä ja seurauksia oksasaksien väärinkäytöstä

Vältä pyörivän terän (sahan) koskettamista. Pidä kädet ja jalat kaukana terän alueelta. Kun terä pyörii, se voi aiheuttaa vakavan loukkaantumisen. Älä koskaan tartu pyörivään terään. Jos terä joutuu kosketuksiin kehon kanssa, se voi aiheuttaa vakavan vamman. Noudata aina turvallisuusohjeita ja käytä suojavarusteita. Älä luota pelkästään turvalaitteisiin. Ennen kuin käytät laitetta, tutustu huolellisesti käyttöohjeisiin ja noudata niitä. Terän (sahan) aiheuttamat vammat voivat olla vakavia, mutta ne voidaan välttää noudattamalla alla olevia ohjeita.

Pidä kiinni laitteesta molemmin käsin, sormet ja peukalot kiertyneinä kahvojen ympärille, ja pidä toinen käsi terän takana ja toinen edessä, jotta voit hallita laitetta. Terän (sahan) voimat voivat aiheuttaa hallitsemattoman liikkeen, jos et pidä laitteesta kunnolla kiinni. Älä päästä irti laitteesta. Älä ylitä itseäsi tai kurkota liian kauas. Tämä auttaa hallitsemaan laitetta odottamattomissa tilanteissa. Käytä aina valmistajan suosittelemia varaosia ja teriä. Vialliset varaosat tai terät voivat aiheuttaa terän tai laitteen rikkoutumisen. Noudata valmistajan huolto-ohjeita. Jos terän suojus on vaurioitunut, se voi aiheuttaa odottamattoman vaaran.

SÄILYTÄ NÄMÄ OHJEET.

Toimita laite sähkö- ja elektroniikkaromun kierrätyskeskukseen. (Koskee vain Eurooppaa)

Turvallisuus

Varren kanssa käytettävän oksasahan oikea käyttö vähentää tahattoman kosketuksen vaaraa liikkuvaan sahaketjuun tai -terään.

Virtakytkimen lukituksen tarkistaminen

1. Kiinnitä suojus kuudella ruuvilla. (Kuva 37)

VAROITUS: Riittämättömästi voideltu leikkuulaite voi aiheuttaa ketjun katkeamisen ja vakavia tai jopa hengenvaarallisia vammoja.

VAROITUS: Riittämättömästi voideltu leikkuulaite voi aiheuttaa ketjun katkeamisen ja vakavia tai jopa hengenvaarallisia vammoja.

Tarkistustoimenpiteet, jos voitelu ei toimi

Kuljettaminen, säilyttäminen ja hävittäminen. 201

Tekniset tiedot 202

Lisävarusteet. 203

Vaatimustenmukaisuusvakuutus. 205

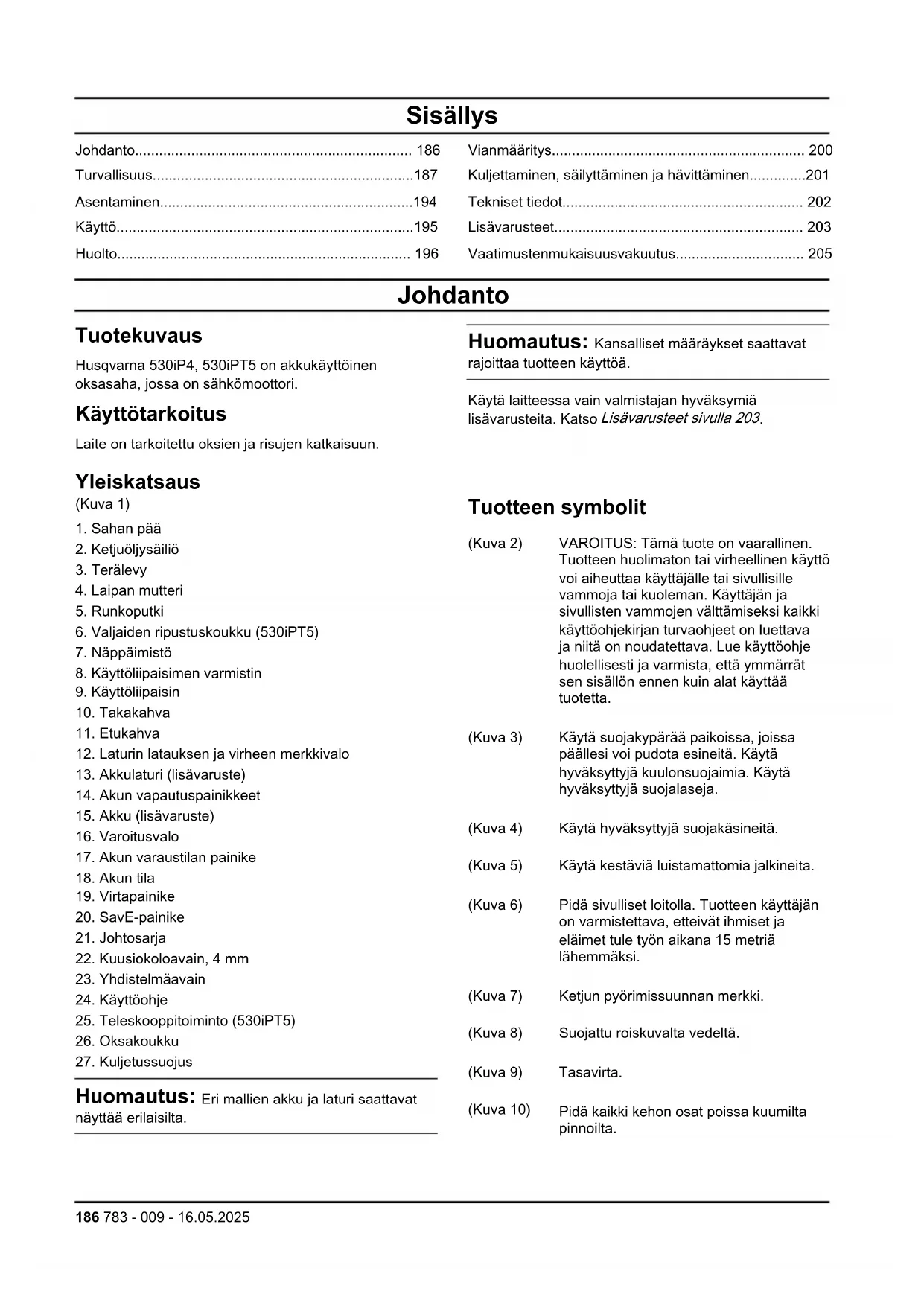

Johdanto

Tuotekuvaus

Husqvarna 530iP4, 530iPT5 on akkukäyttöinen oksasaha, jossa on sähkömoottori.

Käyttötarkoitus

Laite on tarkoitettu oksien ja risujen katkaisuun.

Yleiskatsaus

(Kuva 1)

1. Sahan pää
2. Ketjuöljysäiliö
3. Terälevy
4. Laipan mutteri
5. Runkoputki
6. Valjaiden ripustuskoukku (530iPT5)
7. Näppäimistö
8. Käyttöliipaisimen varmistin
9. Käyttöliipaisin
10. Takakahva
11. Etukahva
12. Laturin latauksen ja virheen merkkivalo
13. Akkulaturi (lisavaruste)
14. Akun vapautuspainikkeet
15. Akku (lisavaruste)
16. Varoitusvalo
17. Akun varaustilan painike
18. Akun tila
19. Virtapainike
20. SavE-painike
21. Johtosarja
22. Kuusiokoloavain, 4 mm
23. Yhdistelmäavain
24. Käyttöohje
25. Teleskooppitoiminto (530iPT5)
26. Oksakoukku
27. Kuljetussuojus

Huomautus: Eri mallien akku ja laturi saattavat näyttää erilaisilta.

Huomautus: Kansalliset määräykset saattavat rajoittaa tuotteen käyttöä.

Käytä laitteessa vain valmistajan hyväksymiä lisävarusteita. Katso Lisävarusteet sivulla 203.

Tuotteen symbolit

(Kuva 2) VAROITUS: Tämä tuote on vaarallinen. Tuotteen huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. Käyttäjän ja sivullisten vammojen välttämiseksi kaikki käyttöohjekirjan turvaohjeet on luettava ja niitä on noudatettava. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön ennen kuin alat käyttää tuotetta.

(Kuva 3) Käytä suojakypärää paikoissa, joissa päällesi voi pudota esineitä. Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä suojalaseja.

(Kuva 4) Käytä hyväksyttyä suojakäsineitä.

(Kuva 5) Käytä kestäviä luistamattomia jalkineita.

(Kuva 6) Pidä sivulliset loitolla. Tuotteen käyttäjän on varmistettava, etteivät ihmiset ja eläimet tule työn aikana 15 metriä lähemmäksi.

(Kuva 7) Ketjun pyörimissuunnan merkki.

(Kuva 8) Suojattu roiskuvalta vedeltä.

(Kuva 9) Tasavirta.

(Kuva 10) Pidä kaikki kehon osat poissa kuumilta pinnoilta.

(Kuva 11) Teräketjuöljyn täyttö ja öljyn virtauksen säätö. (Kuva 14) Irrota akku ennen huoltotoimenpiteitä. (Kuva 12) Leikkuulaitteen käyttöjakso, käyntiaika/joutokäyntiaika (Kuva 13) Tuotetta tai pakkausta ei saa hävittää kotitalousjätteen mukana. Tuote ja sen pakkaus on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Vain Eurooppa)

(Kuva 19) Tätä tuotetta ei ole eristetty sähköisesti. Jos tuote joutuu kosketuksiin jännitteellisten johtimien kanssa tai niiden lähelle, voi seurauksena olla kuolemantapaus tai vakava vamma. Sähköjännite voi siirtyä pisteestä toiseen nk. valokaarta pitkin. Mitä suurempi jännite on, sitä pidemmän matkan se voi kulkea. Sähköjännite voi kulkea myös oksia ja muita esineitä pitkin, varsinkin jos ne ovat märkiä. Pidä aina vähintään 10 metrin etäisyys tuotteen ja jännitteellisen johtimen ja/tai sen kanssa kosketuksissa olevien esineiden välillä. Jos joudut työskentelemään lyhyemmällä turvavälillä, ota aina yhteys ko. sähköyhtiöön varmistaaksesi, että jännite on katkaistu, ennen kuin aloitat työsi.

Typpikilvessä näkyy sarjanumero, jossa yyy on valmistusvuosi, ww on valmistusviikko ja xxx on sarjanumero.

(Kuva 16) Vikaturvallinen muuntaja.

(Kuva 17) Käytä ja säilytä akkulaturia ainoastaan sisätiloissa.

(Kuva 15) Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

(Kuva 18) Kaksoiseristys.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Akun ja/tai akkulaturin symbolit

(Kuva 20)

Vie tämä laite asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Koskee ainoastaan Eurooppaa)

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Koneen yleiset turvaohjeet

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi

VAROITUS: Lue kaikki tämän koneen mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Huomautus: Termillä "kone" tarkoitetaan

varoituksissa verkkovirtatoimivaa (johdollista)

konetta tai akkukäyttöistä (johdotonta) konetta.

Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet altistavat onnettomuuksille.
• Älä käytä koneita räjähdysherkissä ympäristöissä, kuten herkästi syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Koneet luovat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Pidä lapset ja sivulliset kaukana konetta käytettäessä. Häiriöt voivat saada sinut menettämään koneen hallinnan.

Sähköturvallisuus

Koneen liitinpistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen koneiden kanssa. Alkuperäiset pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. - Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän kehoon kohdistuu maadoitus. - Suojaa koneet sateelta ja kosteudelta. Veden pääseminen koneeseen lisää sähköiskun vaaraa. - Älä vahingoita johtoa. Älä koskaan käytä johtoa koneen kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä johto etäällä lämmönlähteistä, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. - Jos käytät konetta ulkona, käytä vain ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskun vaaraa. - Mikäli koneen käyttämistä kosteassa ei voida välttää, on käytettävä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilökohtainen turvallisuus

• Pysy valppaana, katso mitä teet ja käytä tervettä järkeä konetta käyttäessä. Älä käytä konetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken epähuomio koneita käytettäessä voi johtaa vakavaan henkilövahinkoon.
• Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulonsuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.
• Estä tahaton käynnistys. Varmista, että katkaisin on off-asennossa ennen virtalähteen ja/tai akun kytkemistä, koneeseen tarttumista tai sen kantamista. Koneiden kantaminen sormi kytkimellä tai virran kytkeminen koneeseen, kun kytkin on käyttöasennossa, altistaa onnettomuuksille.
• Irrota mahdolliset säätöavaimet ennen virran kytkemistä koneeseen. Koneen pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.
• Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa koneen paremman hallinnan odottamattomissa tilanteissa.
• Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
• Jos käytettävissä on kytkentämahdollisuus pölynkerääjälle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoiston käyttö voi vähentää pölyyn liittyviä riskejä.
• Vaikka olisit käyttänyt koneita usein ja tuntisit ne hyvin, muista aina ottaa huomioon koneen turvamääräykset. Huolimaton toiminta voi johtaa sekunnin murto-osissa vakaviin loukkaantumisiin.

Koneen käyttö ja huolto

• Älä pakota konetta. Käytä käyttötarkoitukseen sopivaa konetta. Oikea kone tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.
• Älä käytä konetta, jos virtaa ei voi kytkeä ja katkaista virtakytkimellä. Mikä tahansa kone, jota ei voi hallita virtakytkimellä, on vaarallinen, ja se pitää korjata.
• Irrota pistoke pistorasiasta ja/tai akku koneesta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit koneen. Nämä varotoimenpiteet estävät koneen käynnistymisen vahingossa.
• Varastoi käyttämättömät koneet pois lasten ulottuvilta äläkä anna henkilöiden, jotka eivät tunne konetta tai näitä ohjeita, käyttää konetta. Koneet ovat vaarallisia taitamattomien käyttäjien käsissä.
• Pidä koneet ja lisävarusteet hyvässä kunnossa. Tarkista, että liikkuvat osat eivät ole pois paikoiltaan tai juuttuneet ja että mikään osa ei ole murtunut. Tarkista myös kaikki muut tekijät, jotka voivat vaikuttaa koneen toimintaan. Jos kone on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletusta koneesta.
• Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkuukoneet, joiden leikkuureunat ovat

terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.

Käytä konetta, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun. Koneen käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen. - Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Jos koneen kahvat tai tarttumapinnat ovat liukkaat, koneen käsittely ja hallinta ei ole turvallista odottamattomissa tilanteissa.

Akkukäyttöisten koneiden käyttö ja hoito

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisen akuston lataamiseen. Käytä koneissa ainoastaan niille tarkoitettuja akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran. Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.
• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos neste joutuu kosketuksiin silmien kanssa, ota myös yhteys lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.
• Älä käytä vaurioitunutta tai muutettua akkua tai konetta. Jos tuotteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.
• Älä altista akkua tai konetta tulelle tai korkeille lämpötiloille. Koneen altistuminen tulelle tai yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen. Noudata kaikkia latausohjeita äläkä lataa akkua tai konetta ohjeissa määritetyn lämpötila-alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä.

Huolto

• Anna koneen korjaaminen pätevän korjaajan tehtäväksi. Koneessa saa käyttää vain täysin samanlaisia varaosia. Näin taataan, että koneen käyttöturvallisuus säilyy ennallaan.
• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat.

Varrellisen oksasahan turvallisuusvaroitukset:

• Pidä kaikki ruumiinosat kaukana teräketjusta tai terästä, kun varrellinen oksasaha on käynnissä. Varmista ennen varrellisen oksasahan käynnistämistä, että teräketju tai terä ei kosketa mitään. Hetken epähuomio varrellista oksasahaa käytettäessä voi aiheuttaa tapaturman käyttäjälle tai sivullisille.
• Käytä varrellista oksasahaa aina molemmin käsin. Pidä varrellisesta oksasahasta kiinni molemmin käsin, jotta et menetä sen hallintaa.
• Pienennä hengenvaarallisen sähköiskun riskiä välttämällä varrellisen oksasahan käyttöä sähkölinjojen läheisyydessä. Jos tuote osuu sähkölinjoihin tai jos sitä käytetään sähkölinjojen läheisyydessä, seurauksena voi olla vakava vamma tai hengenvaarallinen sähköisku.
• Pidä kiinni ainoastaan varrellisen oksasahan eristetyistä tarttumapinnoista, koska teräketju tai terä voi osua piilossa oleviin johtoihin. Jos teräketju tai terä koskettaa jännitteellistä sähköjohtoa, koneen paljaisiin metalliosiin saattaa syntyä jännite, jolloin käyttäjä voi saada sähköiskun. Käytä suojalaseja ja kuulosuojaimia. Suosittelemme suojavarusteita myös käsille sekä liukuestein varustettuja jalkineita. Asianmukaiset suojavarusteet vähentävät henkilövahinkojen riskiä.
• Käytä aina kypärää, kun käytät varrellista oksasahaa pään yläpuolella. Putoava leikkuujäte voi johtaa vakavaan henkilövahinkoon.
• Pidä aina tukeva asento ja käytä varrellista oksasahaa vain, kun seisot maassa. Liukkaat tai epätasaiset pinnat voivat aiheuttaa tasapainon tai koneen hallinnan menettämisen.
• Älä käytä varrellista oksasahaa puussa, tikkailla tai epävakaalla alustalla. Varrellisen oksasahan käyttö tällaisella alustalla voi johtaa tasapainon menetykseen, hallinnan menetykseen ja henkilövahinkoihin.
• Pidä kaikki virtajohdot ja kaapelit poissa leikkuualueelta. Virtajohdot tai kaapelit voivat olla piilossa puiden oksissa, jolloin teräketju tai terä saattaa osua niihin vahingossa.
• Älä käytä varrellista oksasahaa epäsuotuisissa sääolosuhteissa, etenkään jos salamointi on mahdollista. Näin pienennät salamaniskujen riskiä.
• Varo takaiskua, kun sahaat jännityksessä olevaa oksaa. Kun puun kuitujen jännitys vapautuu, jännityksessä oleva oksa voi osua käyttäjään ja/tai heittää varrellista oksasahaa hallitsemattomasti.
• Ole erittäin varovainen sahatessasi pensaita ja taimia. Ohuet oksat voivat tarttua teräketjuun tai terään ja kimmota käyttäjää kohti tai kiskaista käyttäjää aiheuttaen tasapainon menetyksen. Kun kannat varrellista oksasahaa sen ollessa pois kytkettynä, varo koskettamasta virtakytkintä ja pidä teräketju ja terä etäällä kehostasi. Kun

varrellista oksasahaa kannetaan asianmukaisesti, teräketjun tai terän tahattoman kosketuksen vaara on pienempi.

Kun kuljetat varrellista oksasahaa tai viet sen varastoon, käytä aina terälevyn tai terän suojusta. Kun varrellista oksasahaa käsitellään asianmukaisesti, liikkuvan teräketjun tai terän tahattoman kosketuksen vaara on pienempi. Kun irrotat juuttunutta materiaalia tai varastoit tai huollat varrellista oksasahaa, varmista, että virtakytkin on asetettu OFF-asentoon ja että kaikki akut on irrotettu. Koneen käynnistäminen vahingossa juuttunutta ainesta irrottaessa tai konetta huollettaessa voi johtaa vakavaan henkilövahinkoon. - Sahaa vain puuta. Älä käytä varrellista oksasahaa muihin kuin asianmukaisiin tarkoituksiin. Älä sahaa esimerkiksi muovia, metallia, kiveä tai muita kuin puisia rakennusmateriaaleja. Varrellisen oksasahan käyttö muihin kuin sille tarkoitettuihin tehtäviin voi aiheuttaa vaaratilanteen.

Takapotkun syyt ja keinot sen estämiseen

Terälevyn kärjen osuminen esineeseen tai puun sulkeutuminen ja teräketjun sahausuraan puristuksiin jääminen voi aiheuttaa takapotkun. Joissakin tilanteissa kärjen osuminen voi aiheuttaa äkillisen vastareaktion, jolloin terälevy sinkoutuu ylöspäin ja kohti käyttäjää. Jos moottorisahan terälevyn yläosa jää puristuksiin, terälevy voi työntyä nopeasti taakse kohti käyttäjää. Kumpi tahansa näistä reaktioista voi aiheuttaa sahan hallinnan menettämisen, minkä seurauksena voi olla vakava loukkaantuminen. Älä luota yksinomaan sahaan asennettuihin turvalaitteisiin. Moottorisahan käyttäjän tulee suorittaa useita toimenpiteitä, joilla pyritään estämään tapaturmat tai loukkaantumiset sahaustöiden yhteydessä. Takapotku johtuu moottorisahan virheellisestä käytöstä ja/tai virheellisistä toimintatavoista tai olosuhteista, ja se voidaan välttää alla kuvatuilla asianmukaisilla varotoimilla:

• Säilytä pitävä ote sahasta siten, että peukalot ja etusormet ympäröivät moottorisahan kahvat ja molemmat kädet ovat sahan päällä, ja pidä kehosi ja käsivartesi asennossa, jossa pystyt vastaanottamaan takapotkuvoimat. Käyttäjä voi hallita takapotkuvoimat, jos ryhtyy asianmukaisiin varotoimiin. Älä päästä irti moottorisahasta.
• Älä kurkota liian kauas, äläkä koskaan sahaa olkapäätason yläpuolelta. Tämä auttaa estämään tahattoman kärkikosketuksen ja mahdollistaa paremman moottorisahan hallinnan odottamattomissa tilanteissa.
• Käytä ainoastaan valmistajan määrittämiä varaterälevyjä ja -ketjuja. Väärien varaterälevyjen ja -teräketjujen käytöstä voi seurata teräketjun katkeaminen ja/tai takapotku. Noudata valmistajan ohjeita teräketjun viilaukseen ja kunnossapitoon. Syvyyden säätö korkeuden laskeminen voi lisätä takapotkua.

SÄILYTÄ NÄMÄ OHJEET TALLESSA.

Yleiset turvallisuusohjeet

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Irrota akku käytön jälkeen, jotta tuote ei käynnisty vahingossa.
• Tämä tuote on vaarallinen työkalu, jos sitä käytetään huolimattomasti tai väärin. Tämä tuote voi aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.
• Älä käytä tuotetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa tuotteesta ilman valmistajan lupaa. Käytä vain valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman. Tarkista tuote ennen käyttöä. Katso Tarkistus ennen käyttöä sivulla 195 ja Huoltokaavio sivulla 196. Älä käytä tuotetta, joka on vahingoittunut tai joka ei toimi oikein. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Lapsia on valvottava, jotta voidaan varmistaa, etteivät he leiki tuotteella. Älä koskaan anna lasten tai henkilöiden, joille ei ole annettu tuotteen ja/tai akun käyttökoulutusta, käyttää tai korjata sitä. Paikalliset määräykset saattavat asettaa ikärajoituksia käyttäjille.
• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.
• Säilytä laite lasten ulottumattomissa.
• Tuotteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle ja muille vakavia vahinkoja tai kuoleman.

Huomautus: Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla laeilla. Noudata ilmoitettuja määräyksiä.

Turvallisuusohjeet käyttöä varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä ja noudata niitä.

Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin / 50 jalan päässä laitteesta. Kun useampia käyttäjiä työskentelee samalla työalueella, on turvaetäisyyden oltava vähintään 15 metriä. Muuten vaarana ovat vakavat henkilövahingot. Sammuta laite välittömästi, jos joku tulee lähemmäs. Älä käännä laitteen kanssa ympäri tarkistamatta ensin, että turva-alueella ei ole ketään.

• Huonossa säässä työskentely on väsyttävää, ja siihen liittyy usein riskitekijöitä. Riskitekijöiden takia laitetta ei ole suositeltavaa käyttää huonoissa sääolosuhteissa, kuten sumuisella, sateisella tai erittäin kylmällä säällä, kovalla tuulella tai silloin, kun salamointi on mahdollista.
• Älä anna lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laite on helppo käynnistää, myös lapset saattavat pystyä käynnistämään sen, ellei heitä valvota. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota akku aina, kun laite on ilman valvontaa.
• Varmista, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan laitteen hallintaan tai joudu kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa. Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi laitteen pysäytyksen jälkeen. Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos havaitset oireita, jotka voivat liittyä liialliseen tärinäaltistukseen. Esimerkkejä tällaisista oireista ovat puutumiset, tunnottomuus, kutinat, pistelyt, kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa.
• Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.
• Sammuta aina laite, poista sen akku ja varmista, että terälaite on kokonaan pysähtynyt, ennen kuin alat huoltaa laitetta. Teroitusohjeista poikkeaminen lisää teräketjun takapotkualttiutta merkittävästi.
• Jos olet epävarma mistään laitteen käyttöön liittyvästä asiasta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjän tai huoltoliikkeen puoleen. Älä tee mitään sellaista, mihin et katso taitojesi riittävän.
• Älä tee mitään sellaista, mihin et katso taitojesi riittävän.
• Älä käytä laitetta, jos olet väsynyt tai nauttinut alkoholia tai huumeita, tai jos käytät lääkkeitä tai muita tuotteita, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
• Laite voi sinkoutua voimakkaasti sivulle, jos terälevyn kärki koskettaa kiinteään esineeseen. Tätä kutsutaan takapotkuksi. Takapotku voi olla niin voimakas, että laite/käyttäjä lennähtävät johonkin suuntaan ja laitteen hallinta menetetään. Vältä sahaamista terälevyn kärjellä.
• Älä käytä laitetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua. Seiso aina tasapainoisessa ja tukevassa asennossa. Varmista, että pystyt liikkumaan ja seisomaan turvallisesti. Tarkista, onko ympäristössä esteitä (juuria, kiviä, oksia, kuoppia, ojia tai vastaavia), joista voi olla haittaa siirtyessäsi nopeasti. Ole

erittäin varovainen työskennellessäsi viettävässä maastossa.

• Tarkista aina työalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua terälaitteeseen.
• Ole erittäin varovainen jännityksessä olevia puita sahatessasi. Jännittynyt puu voi sekä ennen läpisahausta että sen jälkeen sinkoutua takaisin normaaliin alasentoonsa. Jos olet sijoittunut puuhun nähden väärin tai sahaat sitä väärästä kohdasta, se voi osua sinuun tai laitteeseen niin, että menetät laitteen hallinnan. Molemmat tilanteet voivat aiheuttaa vakavan tapaturman. Kohdista laitteen paino valjaisiin. Se helpottaa laitteen käsittelyä.
• Pitele laitetta aina molemmin käsin. (Kuva 21)
• Pysäytä laite, kun siirryt alueelta toiselle. Pitempiä matkoja siirryttäessä ja kuljetusten aikana on käytettävä kuljetussuojusta.
• Älä koskaan laske käynnissä olevaa laitetta maahan, jos et pysty valvomaan sitä koko ajan.
• Jos laitetta käytetään alle -10 asteen lämpötiloissa, laitetta ja akkua on säilytettävä lämmitetyssä tilassa vähintään 24 tuntia ennen työskentelyn aloittamista.
• Älä seiso koskaan suoraan sahattavan oksan alla. Tämä voi johtaa vakavaan henkilövahinkoon tai jopa kuolemaan. Noudata sovellettavia turvallisuusmääräyksiä työskennellessäsi voimajohtojen läheisyydessä. Tätä tuotetta ei ole eristetty sähköisesti. Jos laite joutuu kosketuksiin jännitteellisten johtimien kanssa tai niiden lähelle, voi seurauksena olla kuolemantapaus tai vakava ruumiinvamma. Sähköjännite voi siirtyä pisteestä toiseen ns. valokaarta pitkin. Mitä suurempi jännite on, sitä pidemmän matkan se voi kulkea. Sähköjännite voi kulkea myös oksia ja muita esineitä pitkin, varsinkin jos ne ovat märkiä. Pidä aina vähintään 10 m:n / 33 jalan etäisyys laitteen ja jännitteellisen johtimen ja/tai sen kanssa kosketuksissa olevien esineiden välillä. Jos joudut työskentelemään lyhyemmällä turvavälillä, ota aina yhteys ko. sähköyhtiöön varmistaaksesi, että jännite on katkaistu, ennen kuin aloitat työsi. Viallinen terälaite voi lisätä onnettomuuksien vaaraa.

Henkilönsuojaimet

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

Käytä aina hyväksyttyjä henkilönsuojaimia, kun käytät laitetta. Henkilönsuojaimet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa.
• Pitkäaikainen altistuminen melulle saattaa aiheuttaa kuulovammoja. Akkukäyttöiset laitteet ovat tavallisesti suhteellisen hiljaisia, mutta melutasot ja pitkät käyttöjaksot voivat aiheuttaa vaurioita. Husqvarna suosittelee kuulonsuojaimien käyttämistä, jos laitetta käytetään pitkään. Henkilöiden, jotka käyttävät laitetta jatkuvasti ja säännöllisesti, on syytä tarkistuttaa kuulonsa säännöllisesti.

VAROITUS: Kuulonsuojaimet rajoittavat äänien ja varoitusten kuulemista.

• Käytä hyväksyttyä suojalaseja. Visiiriä käytettäessä on käytettävä myös hyväksyttyä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.
• Käytä kasvojen suojaamiseen visiiriä. Visiiri ei tarjoa riittävää suojaa silmille.

(Kuva 22)

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.
• Käytä luistamattomia ja tukevia saappaita tai kenkiä. Käytä vahvasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.

(Kuva 23)

• Pidä ensiaputarvikkeet helposti saatavilla.

(Kuva 24)

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Älä käytä tuotetta vahingoittuneiden tai viallisten turvalaitteiden kanssa. Tarkasta turvalaitteet säännöllisesti. Katso kohdasta Huoltokaavio sivulla 196.
• Jos turvalaitteet ovat vahingoittuneet tai eivät toimi oikein, ota yhteys Husqvarna-huoltoliikkeeseen.

Näppäimistön tarkistaminen

1. Paina virtapainiketta (A). (Kuva 25)

a) Tuote on käynnissä, kun merkkivalo (B) palaa. b) Tuote ei ole käynnissä, kun merkkivalo (B) ei pala.

1. Jos varoitusmerkkivalo (C) palaa tai vilkkuu: Katso kohta Näppäimistö sivulla 200.

Käyttöliipaisimen varmistimen tarkistaminen

Käyttöliipaisimen varmistin on suunniteltu estämään laitteen tahaton käyttö. Kun painat käyttöliipaisimen varmistinta eteenpäin (A) ja sitten käyttöliipaisimen varmistinta päin kahvaa (B), käyttöliipaisin (C) vapautuu. Kun ote kahvasta irrotetaan, palautuvat sekä käyttöliipaisin että varmistin lähtöasentoonsa. Liikettä ohjaavat kolme riippumatonta jousta. (Kuva 26)

1. Varmista, että käyttöliipaisin on lukittu, kun varmistin on alkuasennossa. (Kuva 27)
2. Paina käyttöliipaisimen varmistinta eteenpäin (A) ja alas. Pidä käyttöliipaisimen varmistinta kahvaa (B) vasten ja varmista, että se palautuu lähtöasentoonsa, kun se vapautetaan. (Kuva 28)
3. Tarkista, että käyttöliipaisin ja sen varmistin liikkuvat vapaasti ja palautusjouset toimivat oikein. (Kuva 29)
4. Paina virtapainiketta, katso kohta Tuotteen käynnistäminen sivulla 195.
5. Käytä täyttä nopeutta painamalla käyttöliipaisin pohjaan.
6. Vapauta käyttöliipaisin ja varmista, että terälaite pysähtyy ja jää paikalleen.

Terälaitteen suojus

Terälaitteen suojus estää irrallisten esineiden sinkoutumisen käyttäjää kohti.

Tarkista terälaitteen suojus vaurioiden varalta ja vaihda, jos se on vaurioitunut. Käytä vain hyväksyttyä terälaitteen suojusta.

Terälaitteiden turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Käytä ainoastaan hyväksyttyjä terälevyn ja teräketjun yhdistelmiä ja viilausvarusteita. Katso ohjeet kohdasta Lisävarusteet sivulla 203. - Käytä suojakäsineitä, kun käytät tai huollat teräketjua. Myös liikkumaton teräketju voi aiheuttaa vahinkoja. Huolehdi leikkuuhammastuksen oikeasta teroituksesta. Noudata ohjeita ja käytä suositeltua viilanohjainta. Vaurioitunut tai väärin teroitettu teräketju lisää onnettomuusvaaraa.

(Kuva 30)

• Pidä syvyyden säätö oikeana. Noudata ohjeita ja käytä suositeltua syvyyden säätöasetusta. Liian suuri syvyyden säätöasetus lisää takapotkun vaaraa.

(Kuva 31)

• Varmista, että teräketju on oikein kiristetty. Jos teräketju ei ole kireällä terälevyä vasten, teräketju voi irrota. Teräketjun väärä kireys lisää terälevyn, teräketjun ja ketjun vetopyörän kulumista. Katso Teräketjun kiristäminen sivulla 199. (Kuva 32)
• Huolla terälaitteet säännöllisesti ja voitele ne asianmukaisesti. Jos teräketjua ei ole voideltu kunnolla, terälevyn, teräketjun ja ketjun vetopyörän kulumisvaara kasvaa.

(Kuva 33)

Akkuturvallisuus

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

Käytä vain Husqvarna-hyväksyttyjä akkuja. Katso kohta Hyväksytyt akut sivulla 203. Akkujen ohjelmisto on suojattu. - Käytä Husqvarna-akkuja vain liittyvien Husqvarna-laitteiden virtalähteenä. Tapaturmien välttämiseksi akkua ei saa käyttää muiden laitteiden virtalähteenä. Sähköiskun vaara. Älä koske akun napoihin avaimella, kolikolla, ruuvilla tai muilla metalliesineillä. Tämä voi aiheuttaa akun oikosulun. - Älä käytä akkuja, joita ei voi ladata. - Älä aseta esineitä akun ilma-aukkoihin. - Pidä akku suojassa auringonvalolta, kuumuudelta ja avotulelta. Akku voi aiheuttaa palo- ja/tai syöpymisvammoja. - Suojaa akku sateelta ja kosteilta olosuhteilta. - Älä altista akkua mikroaalloille ja korkealle paineelle. - Älä yritä purkaa tai rikkoa akkua. - Jos akku vuotaa, älä anna nesteen joutua kosketuksiin kehon tai silmien kanssa. Jos nestettä joutuu iholle, puhdista iho heti runsaalla vedellä ja saippualla ja hakeudu lääkäriin. Jos nestettä joutuu silmiin, älä hankaa silmiä vaan huuhtele niitä vedellä ainakin 15 minuuttia ja hakeudu lääkäriin. - Käytä akkua lämpötilan ollessa välillä -10 °C (14 °F) - 40 °C (114 °F). - Älä pese akkua tai akkulaturia vedellä. Katso kohta Laitteen, akun ja akkulaturin puhdistaminen sivulla 199. - Älä käytä akkua, joka on vahingoittunut tai joka ei toimi asianmukaisesti. - Säilytä akkuja varastossa kaukana metalliesineistä kuten nauloista, ruuveista ja koruista. - Pidä akku poissa lasten ulottuvilta.

Akkulaturin turvallisuus

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• On olemassa sähköiskun tai oikosulun vaara, jos turvaohjeita ei noudateta. Käytä vain akun mukana toimitettua akkulaturia. Käytä vain hyväksyttyjä Husqvarna-akkulatureita hyväksyttyjen Husqvarna-akkujen lataamiseen. Katso ohjeet kohdasta Hyväksytyt akkulaturit sivulla 203.
• Älä yritä purkaa akkulaturia.
• Älä käytä akkulaturia, joka on vahingoittunut tai joka ei toimi asianmukaisesti.
• Älä nosta akkulaturia virtajohdosta. Irrota akkulaturi pistorasiasta vetämällä pistoke ulos. Älä vedä virtajohdosta.
• Pidä kaikki kaapelit ja jatkojohdot poissa veden, öljyn ja terävien reunojen ulottuvilta. Varmista, ettei kaapeli jää ovien, aitojen tai muiden vastaavien esineiden väliin.
• Älä käytä akkulaturia herkästi syttyvien materiaalien tai syöpymistä aiheuttavien materiaalien lähellä. Varmista, että akkulaturia ei ole peitetty. Jos havaitset savua tai tulta, irrota akkulaturin pistoke pistorasiasta. Lataa akku vain sisätiloissa poissa auringonvalosta ja paikassa, jossa on hyvä ilmanvaihto. Älä lataa akkua ulkona. Älä lataa akkua märissä olosuhteissa.
• Käytä akkulaturia vain lämpötilan ollessa välillä 5 °C (41 °F) - 40 °C (104 °F). Käytä laturia kuivassa ja palottomassa ympäristössä, jossa on hyvä ilmanvaihto.
• Älä aseta esineitä akkulaturin jäähdytysaukkoihin.
• Älä liitä akkulaturin liittimiä metalliesineisiin, sillä tämä voi aiheuttaa akkulaturin oikosulun.
• Käytä hyväksyttyjä ja ehjiä pistorasioita. Varmista, että akkulaturin johto ei ole vahingoittunut. Jos käytät jatkojohtoja, varmista, että ne eivät ole vahingoittuneet.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen huoltamista.

• Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.
• Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltoliikkeen tehdä suuremmat korjaus- ja huoltotoimet.
• Älä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vaurioittaa muovia. Laitteen huoltamatta jättäminen lyhentää sen käyttöikää ja lisää onnettomuusriskiä.
• Laitteen huolto- ja korjaustyö, erityisesti laitteen turvalaitteille tehtävät työt, vaativat erityiskoulutusta. Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytysti, vie laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja korjataan ammattimaisesti.

Asentaminen

Johdanto

VAROITUS: Lue ja sisäistä

turvallisuutta käsittelevä luku ennen laitteen asentamista.

Terälevyn ja teräketjun asennus

1. Irrota terämutteri, jolla kytkinkotelo on kiinnitetty.
2. Aseta terälevy terälevyn pultin päälle. Aseta terälevy taka-asentoon. Aseta teräketju vetopyörän (E) ympärille ja terälevyn ohjausuraan. Aloita terälevyn yläreunasta.
3. Varmista, että leikkuuterän reunat osoittavat eteenpäin terälevyn yläreunassa tuotteessa olevan symbolin (C) mukaisesti.
4. Kohdista terälevyn reikä ketjun kiristystulppaan ja asenna kytkinkotelo. Varmista, että vetolenkit asettuvat oikein ketjun vetopyörään (B). Tarkista, että teräketju on terälevyn ohjausurassa. Kiristä terämutterit käsin niin tiukalle kuin voit. (Kuva 34)
5. Kiristä teräketju, katso kohta Teräketjun kiristäminen sivulla 199.

Sahapään kulman säätäminen

VAROITUS: Sammuta laite ja irrota akku ennen jatkamista. Käytä suojakäsineitä.

1. Löysää sahapään (A) ruuvit.
2. Käännä sahapäätä (B) 90 astetta.
3. Kiristä ruuvit (A). (Kuva 35)

Oksakoukun asennus

• Kiinnitä oksakoukku kahdella ruuvilla. (Kuva 36)

Iskusuojuksen asennus

1. Kiinnitä iskusuojus kuudella ruuvilla. (Kuva 37)

Runkoputken pituuden säätäminen

1. Löysää väännintä. (Kuva 38)
2. Vedä runkoputki ulos haluamaasi pituuteen.
3. Kiristä nuppi. (Kuva 39)

Valjaiden säätäminen

1. Pue valjaat päällesi.
2. Kiinnitä valjaat valjaiden ripustuskoukkuun.
3. Säädä valjaiden pituus siten, että ripustuskoukku on oikean lonkkasi korkeudella. (Kuva 21)

Akkulaturin kytkeminen

1. Kytke akkulaturi tyyppikilven mukaiseen verkkovirtaan ja taajuuteen.
2. Aseta pistoke maadoitettuun pistorasiaan. Akkulaturin vihreä merkkivalo vilkkuu kerran.

Huomautus: Akku ei lataudu, jos akun lämpötila on alle 0°C (32°F) tai yli 50°C (122°F) . Jos lämpötila on yli 50°C (122°F) , laturi lataa akun vasta, kun akku on jäähtynyt.

Akun kiinnittäminen laitteeseen

VAROITUS: Käytä laitteessa vain alkuperäisiä Husqvarna-akkuja.

1. Varmista, että akku on täysin ladattu.
2. Paina akku laitteen akun pidikkeeseen. Akku lukittuu paikalleen, kun kuulet napsahduksen. (Kuva 40)

HUOMAUTUS: Jos akku ei siirry pidikkeeseen helposti, sitä ei ole asennettu oikein pidikkeeseen. Se voi vaurioittaa laitetta.

1. Varmista, että akku on asennettu oikein.

Teräketjuöljyn lisääminen

Täytä teräketjuöljyllä tunnin käytön jälkeen tai kun akku on tyhjä.

1. Avaa sahanpään yläosassa oleva teräketjuöljysäiliön korkki. (Kuva 41)
2. Täytä Husqvarna-teräketjuöljyllä.
3. Sulje teräketjuöljysäiliön korkki.

Käyttö

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä.

Husqvarna Connect

Husqvarna Connect on ilmainen mobiilisovellus. Husqvarna Connect -sovelluksella saat lisätoimintoja Husqvarna-laitteeseen.

• Enemmän tuotetietoja. Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä ja rekisteröi laite Husqvarna Connect -sovelluksen ohjeiden mukaan.

Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisätietoja saat huoltoliikkeestä.

Akun lataaminen

Huomautus: Lataa akku, jos sitä käytetään ensimmäisen kerran. Uuden akun varaus on vain 30%.

1. Varmista, että akku on kuiva.
2. Aseta akku akkulaturiin. (Kuva 42)

Huomautus: Eri mallien akku ja laturi voivat näyttää erilaisilta, mutta menetelmä on sama.

1. Varmista, että laturin vihreä latausvalo syttyy. Se kertoo, että akku on oikein kiinni akkulaturissa.
2. Kun akun kaikki LED-merkkivalot syttyvät, akku on ladattu täyteen. (Kuva 43)
3. Irrota akkulaturi pistorasiasta vetämällä pistokkeesta. Älä vedä johdosta.
4. Irrota akku akkulaturista.

Huomautus: Katso lisätietoja akun ja akkulaturin käyttöohjeista.

Tarkistus ennen käyttöä

1. Tarkasta työskentelyalue. Poista kaikki esineet, jotka voivat sinkoutua ilmaan.
2. Tarkista teräketju. Älä koskaan käytä tylsää, lohjennutta tai vahingoittunutta laitteistoa.
3. Tarkista, että kone on moitteettomassa kunnossa.
4. Tarkista, että kaikki mutterit ja ruuvit on kiristetty.
5. Varmista, että terä on voideltu kunnolla, katso Teralaitteen voitelu sivulla 199.
6. Tarkista, että teräketju aina pysähtyy joutokäynnillä.
7. Käytä laitetta vain sille tarkoitettuihin töihin.
8. Tarkista, että kahva ja turvatoiminnot ovat kunnossa. Älä koskaan käytä laitetta, jos siitä puuttuu osia tai osia on muokattu teknisistä tiedoista poikkeavasti.

Tuotteen käynnistäminen

1. Paina virtapainiketta ja pidä se painettuna, kunnes vihreä merkkivalo syttyy. (Kuva 44)
2. Ohjaa tuotteen nopeutta käyttöliipaisimella.

SavE-toiminnon käyttäminen

Tässä laitteessa on virransäästötoiminto, SavE. SavE-toiminto hidastaa ketjun nopeutta ja takaa pisimmän mahdollisen käyttöajan yhdellä akun latauksella.

Huomautus: SavE-toiminto ei vähennä laitteen leikkuutehoa.

1. Paina näppäimistön SavE-painiketta.
2. Varmista, että vihreä merkkivalo syttyy.
3. Sammuta toiminto painamalla SavE-painiketta uudelleen. Vihreä merkkivalo sammuu. (Kuva 45)

Tuotteen pysäyttäminen

1. Vapauta käyttöliipaisin tai käyttöliipaisimen varmistin.
2. Paina virtapainiketta, kunnes vihreä merkkivalo sammuu.
3. Paina akun vapautuspainiketta ja vedä akku ulos. (Kuva 46)

Laitteen käyttäminen

VAROITUS: Älä seiso koskaan suoraan sahattavan oksan alla. Seurauksena voi olla kuolema tai tapaturma.

• Varo voimalinjoja. Putoavat oksat voivat aiheuttaa oikosulun.
• Jos mahdollista, sijoitu niin, että voit sahata oksan oikeassa kulmassa (Kuva 47)
• Sahaa suuret oksat osissa. Huomaa, että putoavat oksat voivat kimpoa käyttäjää kohti osuttuaan maahan. (Kuva 48)
• Älä koskaan sahaa oksan tyvessä olevaa kuoriharjannetta, sillä se hidastaa sahauskohdan paranemista ja lisää sienitautien riskiä. (Kuva 49)
• Käytä leikkuupään juuressa olevaa pidäkettä tukena sahaamisen aikana. Tämä estää terälaitteen hypytyksen oksaa sahatessa. (Kuva 50)
• Sahaa lovi oksan alapintaan ennen oksan sahaamista poikki. Tämä estää kaarnan tai tuohen repeytymisen, mikä hidastaisi paranemista ja voisi aiheuttaa puulle pysyviä vaurioita. Loven syvyys saa olla enintään 1/3 oksan paksuudesta, jotta ketju ei jumiudu. Anna ketjun pyöriä samalla, kun vedät terälaitteen oksasta, jotta ketju ei jumiudu. (Kuva 51)

Seiso tukevasti ja varmista, etteivät oksat, kivet ja puut haittaa työntekoasi.

VAROITUS: Älä koskaan aktivoi käyttöliipaisinta, jos et näe koko terälaitetta.

Huolto

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista.

VAROITUS: Irrota akku ennen laitteen huoltamista.

Huoltokaavio

VAROITUS: Irrota akku ennen huoltotoimia.

Alla on luettelo tuotteelle tehtävistä huoltotoimista. Huolto-ohjelmassa määritetyn huollon lisäksi Husqvarna-huoltoliikkeen on hyvä antaa huoltaa tuotetta säännöllisesti. Voit kysyä tuotteen huoltoväleistä Husqvarna-huoltoliikkeestä. Lisätietoja on huoltoa käsittelevässä kappaleessa.

Huolto Päivittäin Vikoittain Kuukausittain
Puhdista laitteen ulko-osat kuivalla liinalla. Älä käytä vettä.	X
Varmista, että virtapainike toimii oikein ja että se ei ole vauroitunut.	X
Varmista, että käytöliipaisin ja sen varmistin toimivat asianmukaisesti turvallisuutta ajatel-len.	X
Varmista, että kaikki ohjaimet toimivat ja ovat ehjiä.	X
Pidä kahvat kuivina ja puhtaina. Varmista, et-tei kahvoissa ole öljä tai rasvaa.	X
Varmista, että teräketjun suojus ei ole vau-rioitunut. Vaihda suojus, jos se on vauroitunut.	X
Varmista, että kaikki ruuvit ja mutterit on ki-ristetty.	X
Puhdista öljysäiliön korkki. X
Varmista, että akun vapautuspainikkeet toimivat ja lukitsevat akun laitteeseen.	X
Tarkista, että laturi on ehjä ja toimii oikein. X
Huolto Päivittän Viikoittain Kuukausittain
Varmista, ettei akku ole vauroitunut. X
Varmista, että akku on ladattu. X
Varmista, että akkulaturi ei ole vauroitunut. X
Tarkista kaikki kaapelit ja liitännät. Varmista, että vauroita tai likaa ei ole.		X
Puhdista teräketjun suojus. X
Tarkista akun ja tuotteen väliset kytkennät. Tarkista akun ja akkulaturin välinen kytkentä.			X
Varmista, ettei sahapää ole vauroitunut. Vaihda sahapää, jos se on vauroitunut.	Kaikki sahapääähän liittyvät huoltotoimet on annettava valtuutetun Husqvarna-jälleenmyyjän tehtäväksi.
Tarkista ketjun vetopyörä kulumien varalta. Vaihda ketjun vetopyörä noin 100 käytöttunnin jälkeen tai tarvittaesa useammin.

Akun ja akkulaturin tarkistaminen

1. Tarkista akku vaurioiden, kuten halkeamien, varalta.
2. Tarkista akkulaturi vaurioiden, kuten halkeamien, varalta.
3. Varmista, että akkulaturin johto ei ole vaurioitunut ja ettei siinä ole murtumia.

Lisälaitteen kunnossapito

Teräketjun tarkistaminen

Tarkista teräketju päivittäin.

1. Varmista, että niiteissä ja lenkeissä ei ole halkeamia. (Kuva 52)
2. Tarkista osat, jos teräketju tuntuu jäykältä.
3. Vertaa teräketjua uuteen teräketjuun ja tarkista, ovatko niitit ja lenkit kuluneet.
4. Poista teräketju käytöstä, mikäli siinä on havaittavissa yksi tai useampi yllä mainituista ongelmista.
5. Vaihda teräketju, kun leikkuuhampaiden pituus on kulunut neljään millimetriin (0,16 tuumaa). (Kuva 53)

Ketjun vetopyörän tarkistaminen

1. Tarkista säännöllisesti, kuinka kulunut ketjun vetopyörä on. (Kuva 54)
2. Vaihda ketjun vetopyörä, jos se on kulunut ja liikkuu puolelta toiselle moottorin akselilla.

Terälevyn tarkistaminen

1. Varmista, että öljykanava ei ole tukossa. Puhdista tarvittaessa. (Kuva 55)
2. Tarkista, onko terälevyn reunoilla jäystettä. Poista jäyste viilalla. (Kuva 56)
3. Puhdista terälevyn ura. (Kuva 57)
4. Tarkista terälevyn ohjausura kolumien varalta. Vaihda terälevy tarvittaessa. (Kuva 58)
5. Tarkista, onko terälevyn kärki karkea tai pahasti kulunut. (Kuva 59)
6. Tarkasta, että terälevyn kärkipyörä pääsee pyörimään vapaasti ja että kärkipyörän voitelureikä ei ole tukossa. Puhdista ja voitele tarvittaessa. (Kuva 60)
7. Käännä terälevy päivittäin toisinpäin, jotta sen käyttöikä pitenee. (Kuva 61)

Teräketjun teroittaminen

Terälevyä ja teräketjua koskevat tiedot

VAROITUS: Käytä suojakäsineitä, kun käytät tai huollat teräketjua. Myös liikkumaton teräketju voi aiheuttaa vahinkoja.

Vaihda kulunut tai vahingoittunut terälevy tai teräketju suositeltuun terälevyn ja teräketjun yhdistelmään. Suositukset antaa Husqvarna. Tämä on välttämätöntä laitteen turbotoiminnon säilyttämiseksi. Kohdassa Lisävarusteet sivulla 203 on lueteltu varaosiksi suosittelemamme terälevy- ja teräketjuyhdistelmät.

• Terälevyn pituus, tuumaa/cm. Terälevyn tiedot löytyvät yleensä terälevyn takapäästä. (Kuva 62) Kärkipyörän hampaiden lukumäärä.

(Kuva 63)

• Teräketjun jako, tuumaa. Terälevyn kärkipyörän hammastuksen ja vetopyörän etäisyyden on vastattava teräketjun vetolenkkien välistä etäisyyttä. (Kuva 64)
• Vetolenkkien lukumäärä (kpl). Terälevyn tyyppi määrää vetolenkkien lukumäärän. (Kuva 65)
• Terälevyn ohjausuran leveys, tuumaa/mm. Terälevyn ohjausuran leveyden on oltava sama kuin ketjun vetolenkkien leveys.

(Kuva 66) - Teräketjun öljyreikä ja ketjunkiristystapin reikä. Ohjausuran on oltava kohdakkain laitteen kanssa.

(Kuva 67)

• Vetolenkin leveys, mm/tuumaa.

(Kuva 68)

Yleistä tietoa leikkuuhampaiden teroituksesta

Älä käytä tylsää teräketjua. Jos teräketju on tylsä, työnnät terälevyä voimakkaammin puun läpi. Jos teräketju on erittäin tylsä, sahauksessa syntyy vain sahanpurua eikä puulastuja.

Terävä teräketju pureutuu kunnolla puuhun, ja sahatessa syntyy pitkiä ja paksuja puulastuja.

Leikkuuhammas (A) ja syvyydensäätöhammas (B) muodostavat teräketjun leikkaavan osan eli terän. Näiden välinen korkeusero määrittää sahaussyvyyden (syvyysasetuksen).

(Kuva 69)

Ota seuraavat asiat huomioon leikkuuhammasta teroitettaessa:

Viilauskulma. (Kuva 70) Leikkuukulma. (Kuva 71) Viilan asento.

(Kuva 72)

Pyöröviilan halkaisija.

(Kuva 73)

Teräketjua ei ole helppo teroittaa oikein ilman oikeita apuvälineitä. Käytä suositeltua viilanohjainta. Näin pystyt varmistamaan parhaan mahdollisen sahaustehon ja takapotkun vaara pysyy vähäisenä.

VAROITUS: Takapotkuriski kasvaa merkittävästi, jos teroitusohjeita ei noudateta.

Huomautus: Katso lisätietoja teräketjun teroittamisesta kohdasta Leikkuuhampaiden teroitus sivulla 198.

Leikkuuhampaiden teroitus

1. Käytä pyöröviilaa ja viilanohjainta leikkuuhampaiden teroitukseen. (Kuva 74)

Huomautus: Katso kohdasta Lisävarusteet sivulla 203, mitä viilaa ja ohjainta käyttämällesi teräketjulle suositellaan.

1. Varmista, että teräketju on oikein kiristetty. Jos teräketjua ei ole kiristetty oikein, se pääsee liikkumaan sivusuunnassa. Tällöin teräketjua ei ole helppo teroittaa. Katso ohjeet kohdasta Teräketjun kiristäminen sivulla 199. (Kuva 75)
2. Liikuta viilaa leikkuuhampaiden sisäpuolelta ulkopuolelle. Kevennä otetta paluuvedon ajaksi. (Kuva 76)
3. Viilaa kaikki hampaat ensin yhdeltä puolelta.
4. Käännä laite toisin päin ja viilaa hampaat sitten toiselta puolelta.
5. Varmista, että kaikkien leikkuuhampaiden korkeus pysyy samana viilauksen yhteydessä.
6. Teräketju on kulunut loppuun, kun leikkuuhampaat ovat lyhentyneet neljään millimetriin. Vaihda teräketju. (Kuva 53)

Yleistä tietoa syvyysasetuksen muokkaamisesta

Syvyysasetus (C) laskee leikkuuhammasta (A) teroitettaessa. Jotta sahausteho säilyy parhaana mahdollisena, viilaa saantohammasta (B) niin, että suositeltu syvyysasetus saavutetaan. Katso ohjeet teräketjun oikean syvyysasetuksen saavuttamiseen kohdasta Lisävarusteet sivulla 203.

(Kuva 77)

VAROITUS: Liian suuri syvyysasetus lisää teräketjun takapotkualttiutta!

Syvyysasetuksen muokkaaminen

Katso ohjeet kohdasta Leikkuuhampaiden teroitus sivulla 198 ennen syvyysasetuksen muokkaamista tai leikkuuhampaiden teroittamista. Suosittelemme, että syvyysasetus säädetään joka kolmannella teräketjun teroituskerralla.

Huomautus: Tämä suositus pätee ainoastaan silloin, jos leikkuuhampaat eivät lyhene merkittävästi.

Suosittelemme, että käytät tarkistuksessa viilaohjaintamme, jotta sahahampaan mitta ja kulma saadaan oikeiksi.

(Kuva 78)

1. Käytä syvyysasetuksen muokkaamiseen lattaviilaa ja syvyyssäätötyökalua. Käytä säätämiseen ainoastaan suositeltua viilaohjainta, jotta sahahampaan mitta ja kulma saadaan oikein.
2. Aseta syvyyssäätötyökalu teräketjun päälle.

Huomautus: Lue tarkemmat käyttöohjeet syvyyssäätötyökalun pakkauksesta.

1. Viilaa lattaviilalla sahahampaan päältä se osa, joka työntyy syvyyssäätötyökalun yli. (Kuva 79)

Huomautus: Syvyysasetus on oikea, kun viilaa syvyyssäätötyökalun yli vedettäessä ei tunnu lainkaan vastusta.

Teräketjun kiristäminen

VAROITUS: Väärin kiristetty teräketju saattaa irrota terälevystä ja aiheuttaa vakavan vahingon tai kuoleman.

Teräketju pitenee käytön myötä. Säädä teräketjua säännöllisin väliajoin.

1. Löysää terämutteri, joka lukitsee kytkinkotelon/ketjujarrun. Käytä hylsyavainta. (Kuva 80)
2. Kiristä terämutterit käsin niin tiukalle kuin voit.
3. Nosta terälevyn etuosaa ja käännä ketjunkiristysruuvia. Käytä hylsyavainta. (Kuva 81)
4. Kiristä teräketjua, kunnes se asettuu tiukasti terälevyä vasten, mutta liikkuu silti vaivattomasti.
5. Kiristä terälevyn mutterit avaimella ja nosta terälevyn kärkeä samaan aikaan. (Kuva 82)
6. Tarkista, että teräketjua on helppo pyörittää käsin ja että se ei roiku löysänä terälevyn alapuolella. (Kuva 83)

Terälaitteen voitelu

VAROITUS: Riittämätön terälaitteen voitelu voi aiheuttaa teräketjun katkeamisen, mikä voi aiheuttaa vakavan, jopa hengenvaarallisen tapaturman.

VAROITUS: Älä käytä jäteöljyä! Jäteöljy on vaarallista ihmisille, laitteelle ja ympäristölle.

Teräketjuöljy

VAROITUS: Riittämätön terävarustuksen voitelu voi aiheuttaa teräketjun katkeamisen, mikä voi aiheuttaa vakavan, jopa hengenvaarallisen tapaturman.

• Teräketjuöljyn ketjuun tarttuvuuden ja juoksevuusominaisuuksien on oltava hyvät huolimatta siitä, onko lämmin kesä tai kylmä talvi.
• Olemme kehittäneet optimaalisen teräketjuöljyn, joka kasviöljypohjaisena on lisäksi biologisesti hajoavaa. Suosittelemme öljymme käyttämistä, sillä se pidentää niin teräketjun kuin ympäristönkin elinikää.
• Jos teräketjuöljymme ei ole saatavissa, suosittelemme tavallista teräketjuöljyä.
• Jos erityisesti teräketjun voiteluun tarkoitettua öljyä ei ole saatavilla, tavallista EP 90 -vaihteistoöljyä voidaan käyttää.
• Älä koskaan käytä jäteöljyä! Tämä on vaarallista itsellesi, tuotteelle ja ympäristölle.

Teräketjuvoitelun tarkistaminen

1. Tarkasta teräketjuvoitelu aina tankkauksen yhteydessä. Aseta terän kärki noin 20 cm:n (8 tuuman) päähän kiinteästä vaaleapintaisesta esineestä. Kun konetta käytetään 75 %:n kaasulla 1 minuutin ajan, vaaleaan pintaan jää selvästi erottuva öljyvana. (Kuva 84)

Tarkistuksen tekeminen, jos voitelu ei toimi

1. Tarkasta, että terälevyn teräketjuöljykanava on auki. Puhdista tarvittaessa. (Kuva 85)
2. Tarkasta, että vaihteistokotelon öljykanava on puhdas. Puhdista tarvittaessa.
3. Tarkasta, että terälevyn kärkipyörä pyörii vapaasti. Jos teräketjuvoitelu ei toimi edellä lueteltujen tarkastusten jälkeenkään, ota yhteys huoltoliikkeeseen. (Kuva 86)

Ketjun vetopyörän vaihtaminen

1. Irrota terämutteri (A), jolla kytkinkotelo on kiinnitetty.
2. Irrota kytkinkotelo (B).
3. Irrota ruuvi (C).
4. Irrota aluslevy (D).
5. Irrota vääntöjousi (E).
6. Irrota ketjun vetopyörä (F). (Kuva 87)
7. Asenna uusi ketjun vetopyörä.

Laitteen, akun ja akkulaturin puhdistaminen

1. Puhdista laite käytön jälkeen kuivalla liinalla.
2. Puhdista akku ja akkulaturi kuivalla liinalla. Pidä akun ohjauskiskot puhtaina.
3. Varmista ennen käyttöä, että akun ja akkulaturin liittimet ovat puhtaita.
4. Puhdista öljysäiliön korkin ympärys harjalla.
5. Puhdista suojuksen sisäpinta harjalla.

Vianmääritys

Näppäimistö

Ongelma Mahdolliset	viat Mahdollinen ratkaisu
Käynnistyksen vihrea merkkivalo vilkkuu.	Matala akun jännite. Lataa akku.
Punainen vian merk-kivalo vilkkuu	Ylikuormitus. Terälaite on juuttunut. Katkaise tu	vuotteesta virta painamalla virtapainiketta. Irrota akku. Puhdista ylimääräinen materiaali terälaitees-ta. Löysää ketjua.
	Lämpötilavaihtelu. Anna tuotteen jäähtyä.
	Käytöliipaisinta ja virtapainiketta painetaan samaan aikaan.	Vapauta käytöliipaisin ja paina virtapainiket-ta.
Tuote ei käynnisty. Likaaakkuliittmissä. Puhdista akkuliittimet paineilmalla tai peh-meällä harjalla.
Punainen vian merk-kivalo sytty.	Laite tarvitsee huoltoa. Ota yhteyttä huoltolikkeeseen.

Akku

40-B220X 49
Oiret Syr Toimenpide
Akun virhetilan ilmaisin vilkkuu. Akku on tyhjä. Lataa akku.
	Raskas kuormitus samalla kun akun lämpötila on erittäin alhainen.	Lämmitä akkua. Voit esimerkiki siir-tää akun sisätiloihin tai käyttaä työka-lua pienellä kuormalla, kunnes akku lämpenee.
	Akku ei toimi. Akun toiminta-alue on saavuttanut ylärajan.	Irrota akku tuotteesta. Anna akun le-vätä ja paina sitten akun varaustilan painiketta.
Akun lämpötilan ilmaisin palaa. Akkua	ei voi käyttaä, koska se on liian kylmä tai liian kuuma.	Säilytä akkua -10...40 °C:n lämpötilassa. Kun akun lämpötila on oikea, sitä voi käyttaä.
Akun lämpötilan ilmaisin vilkkuu. Akun	lämpötila on lähellä raja-arvoa. Vähennä nopeutta ja/tai kuormaa. Akun suoritskyky on optimaalinen, kun akun lämpötila on suositellulla alueella +10...+30 °C.
Akun lämpötilan ilmaisin palaa, kun akku on laturissa.	Lämpötilavaihtelu, akku on liian kyl-mä tai kuuma ladattavaksi.	Anna akun jäahtyä tai siirrä se sisäti-laan lampenemään. Kun akun lämpö-tila on oikea, akkua voi jälleen ladata. Käytä akkulaturia vain, kun ympäris-tön lämpötila on 5...40 °C. Pidä laturi poissa auringonvalosta. Jos ongelma jatkuu, OTA yhteyttä jälleenmyyjään.
Akun vian ilmaisin sytty. Akussa on krittinen virhe. Ota yhteyttä jälleenmyyjään.

Akkulaturi

40-C500X 50
Oiret Mahdolliset viat Mahdollien	toimenpide
Laturin latauksen merkkivalo pa- laa keltaisena. Akun vian merkkivalo vilkkuu tai akun lampötilan merkkivalo pa- laa.	Lampötilavaihtelu, akku on liian kylmä tai kuuma käytettä- väksi tai ladattavaksi.	Jos akku on liian kuuma, pidä se kykttynä laturiin. La- turin sisäänrakennettu tuuletin alentaa akun lampötilaa. Kun akku saavuttaa suositellun lampötilan, lataus käyn- nistyy automaattisesti. Jos akku on liian kylmä, siirrä se sisätiloihin. Kun akku saavuttaa suositellun lampötilan, jatka lataamista. Noudata käytön aikana annettua lampötilasuositusta, katso akkulatur käytöopasta. Pidä laturi poissa aurin- gonvalosta. Jos ongelma jatkuu, ota yhteyttä jalleenmyy- jään.
Laturin latauksen merkkivalo pa- laa keltaisena. Akun vian merkki- valo palaa.	Akussa on kriittinen virhe.	Ota yhteyttä jalleenmyyjään.
Laturin latauksen merkkivalo pa- laa punaisena	Laturissa on kriittinen virhe.	Ota yhteyttä jalleenmyyjään.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

Huomautus: Lämpötilan vaihtelu voi lisätä öljysäiliön painetta ja aiheuttaa väliaikaista öljyvuotoa. Noudata säilytysohjeita.

• Puhdista laite ja tyhjennä öljysäiliö ennen kuin varastoit laitteen.
• Aseta laite vaakasuoraan asentoon tai roikkumaan niin, että terälevy osoittaa alaspäin.
• Älä säilytä laitetta terälevy ylöspäin. Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.
• Pakkausta ja merkintöjä koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.
• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.
• Teippaa paljaat liittimet asettaessasi akun pakettiin. Aseta akku pakettiin tiukasti niin, ettei se pääse liikkumaan.
• Irrota akku varastoinnin tai kuljetuksen ajaksi.
• Aseta akku ja akkulaturi paikkaan, johon kosteus tai pakkanen eivät pääse.
• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.
• Säilytä akkua varastossa, jossa lämpötila on 5...25 °C (41...77 °F) ja jossa se ei ole suorassa auringonvalossa.
• Säilytä akkulaturia varastossa, jossa lämpötila on 5...45 °C (41...113 °F) ja jossa se ei ole suorassa auringonvalossa.
• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50 %.
• Säilytä akkua kuivassa ja suljetussa tilassa.
• Pidä akku erillään laturista varastoinnin aikana. Älä anna lasten tai asiattomien henkilöiden koskea laitteeseen. Säilytä laitetta lukitussa tilassa.
• Käytä kuljetussuojaa kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen välttämiseksi.
• Kiinnitä laite hyvin kuljetuksen ajaksi.

Hävittäminen

Symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Kierrätä se paikallisen sähkö- ja elektroniikkalaitteiden keräysjärjestelmän kautta. Tämä edistää asianmukaista jätteenkäsittelyä laitteiden elinkaaren lopussa. Lisätietoja saat paikallisilta viranomaisilta, jätehuoltopalveluista tai jälleenmyyjältä. Väärä hävittämistapa voi aiheuttaa ympäristölle ja ihmisille haittaa mahdollisten vaarallisten aineiden vuoksi.

Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa.

Tekniset tiedot

Tekniset tiedot

	530iP4 530iPT5
Moottori
Moottorityppi BLDC (harjaton) 36 V
Ketjun nopeus, m/s (1/4) 18 18
Ölysäiliön tilavuus, l / cm3	0,15/150 0,15/150
Paino
Paino ilman akkua, terälaitetta, terälaitteen suojusta ja valjaita sekä sälliot tyhjinä, kg	3,4 5
Vedeltäsujauksen taso
IPX4 51	Kyllä Kyllä
Melupäastöt 52
Äänentehotaso, mitatu dB(A) 98 98
Äänitasot 53
Äänenpoinetaso käytäjän korvan tasalla mitattuna standardin EN 62841-1 mukaan, dB(A), min./maks.:	88 83
Tärinätasot 54
Kahvjoen vastaavat tärinätasot (ahveq) mitattuna standardin EN 62841-1 mukaan, m/s2
Pidennetty runkoputki, etu/takakahvat 1,0/0,9 1,0/1,2
Lyhyt runkoputki, etu/takakahva - 1,4/1,2

Lisävarusteet

Hyväksytyt

Käytä tässä laitteessa vain alkuperäisiä BLi.

Akku BLi200 40-B220X
Tyyppi Litiumioni Litiumioni
Akun kapasiteetti, Ah 5,2 6,0
Nimellisjännite, V 36 36
Paino, kg / lb 1,3 / 2,8 1,4 / 3,1

Hyväksytyt akkulaturit

Akkulaturi QC330	QC500	40-C500X
Verkkovirta, V	100–240	100–240	100–240
Taajuus, Hz	50–60	50–60	50–60
Teho, W	330	500	500

Terälevyn ja teräketjun yhdistelmät

Alla olevat yhdistelmät ovat CE-tyyppihyväksyttyjä.

Terälevy			Teräketju
Pituus, tuumaa	Ketjun jako, tuumaa	Säätöhammas, mm	Typpi	Pituus, vetolenkit, lkm
10	1/4	1,3	Husqvarna H00	58
12				64
10	3/8 mini	1,3	Husqvarna S93G	40

Teräketjun teroittaminen ja viilanohjain

Käytä suositeltua viilanohjainta, jotta viilauskulmat ovat oikeat. Suosittelemme aina käyttämään suositeltua viilanohjainta teräketjun teroittamisessa.

Jos et tiedä laitteessasi olevaa teräketjumallia, pyydä neuvoa huoltoliikkeestä.

(Kuva 88)	(Kuva 89)	(Kuva 90) (Kuva 91) (Kuva 92)		(Kuva 93)	(Kuva 94) (Kuva 95)
	mm/tauumaa	mm/tauumaa	mm/tauumaa
37 4,0 /	5/32 80° 30° 0°	0,65 / 0,025 5	056981-03 580	6875-01
S93G 4,0	/ 5/32 60° 30°	0° 0,65 / 0,025	n/a 5966389-02

Vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote:

Kuvaus Akkukëytöinen oksasaha
Tuotemerkki	Husqvarna
Tyyppi/malli 530iP4, $30iPT5
Tunniste Sarjanumerot vuodesta 2025 alkaen

vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC Konedirektiivi
2014/30/EU Sähkömagneettista yhteensopivuutta koskeva direktiivi
2011/65/EU "tiettyjen vaarallisten aineiden käytön rajoittaminen"

ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018.

Ilmoitettu tarkastuslaitos: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Ruotsi on suorittanut EY-tyyppitarkastuksen konedirektiivin (2006/42/EY) artiklan 12 kohdan 3b mukaisesti. Sertifikaatin numero on: 0404/19/2530.

Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 202.

Huskvarna, 2025-04-15

Stefan Holmberg, Tuotekehityspäällikkö, Technology Management, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

Johdanto 206

Turvallisuus 208

Asennus 215

Käyttö 216

Huolto 218

Vianmääritys 222
