Johdanto

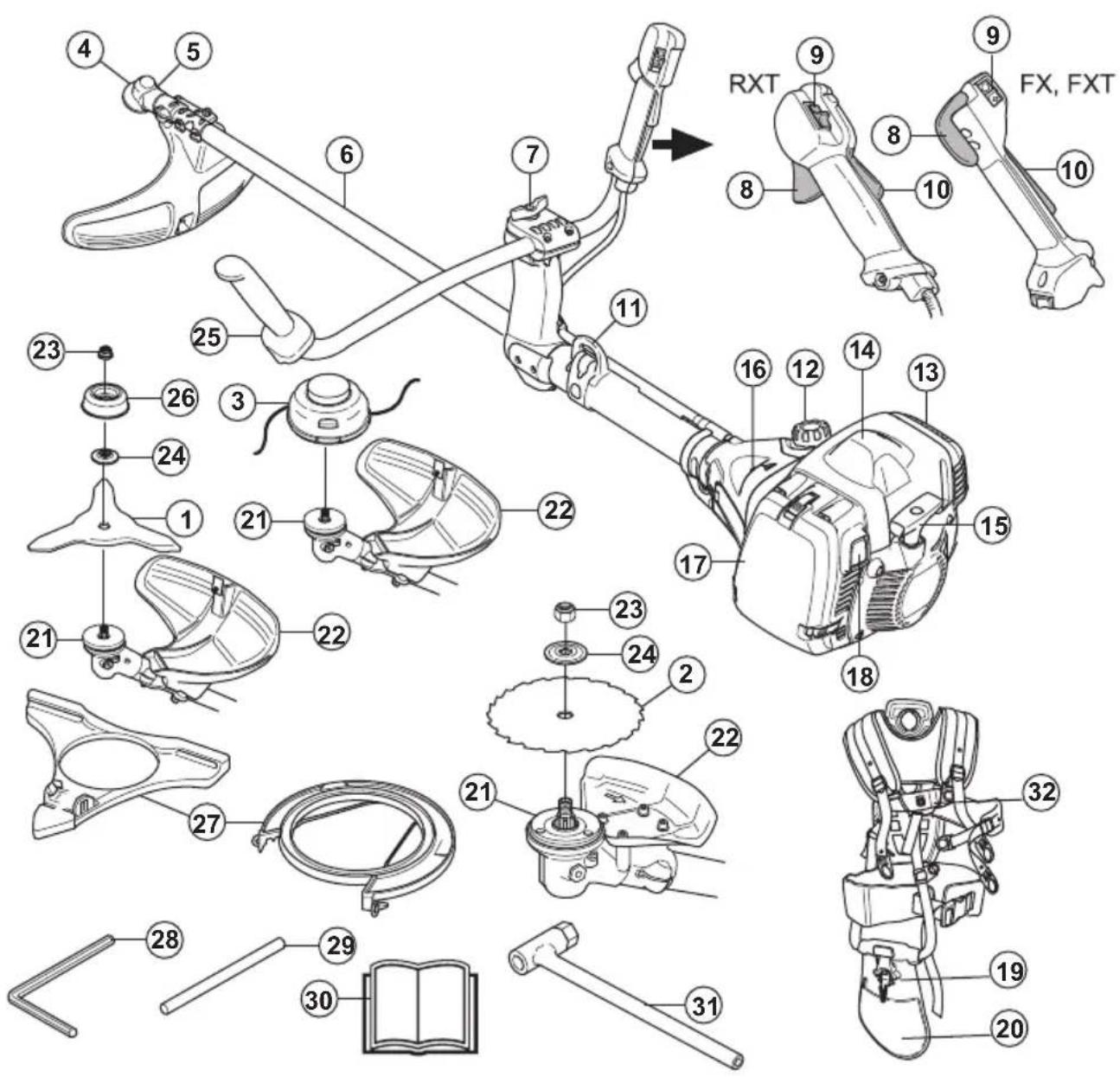

Tuotteen kuvaus

1. Ruohoterä 2. Raivausterä
2. Siimapää
3. Kulmavaihde
4. Voiteluaineen täyttöaukko, kulmavaihde
5. Runkoputki
6. Kahvan säätö
7. Turvaliipaisin
8. Pysäytin
9. Turvaliipaisimen varmistin
10. Ripustuskohta
11. Polttoainesäiliö
12. Äänenvaimennin
13. Sytytystulpan suojus ja sytytystulppa, kannen alla
14. Käynnistysnarun kahva
15. Polttoaineen ilmauspumppu
16. Ilmansuodattimen kansi
17. Käynnistyspainike
18. Valjaat, pikavapautusmekanismi
19. Valjaat, lannesuoja
20. Jousilevy
21. Terälaitteen suojus
22. Lukkomutteri
23. Tukilaippa
24. Ohjain
25. Tukikuppi
26. Kuljetussuojus
27. Kuusiokoloavain
28. Lukkotappi
29. Käyttöohjekirja
30. Hylsyavain
31. Valjaat

Tuotekuvaus

545RXT AT, 545FX AT ja 545FXT AT ovat käsikäyttöisiä moottoriyksiköitä, joiden terälaitteet ovat vaihtokelpoisia keskenään. Moottorissa on AutoTune-toiminto.

AutoTune

Kaasutin säätää moottorin nopeutta kaasuliipaisimen kautta. Ilma ja polttoaine sekoittuvat kaasuttimessa. AutoTune-toiminto säätää kaasutinta automaattisesti, jotta ilma-polttoaineseos on oikea. AutoTune sovittaa moottorin paikallisiin olosuhteisiin esimerkiksi ilmaston, korkeuden, bensiinin ja kaksitahtiöljyn tyypin mukaan.

Käyttötarkoitus

Käytä laitteessa raivausterää, ruohoterää tai siimapäätä eri kasvillisuustyyppien leikkaamiseen. Älä käytä laitetta muuhun kuin ruohontrimmaukseen, ruohonraivaukseen ja metsänraivaukseen. Käytä raivausterää kuituisten puulajien sahaukseen. Käytä ruohoterää tai siimapäätä ruohon leikkaamiseen.

Huomautus: Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla määräyksillä. Noudata ilmoitettuja määräyksiä.

Käytä laitteessa vain valmistajan hyväksymiä lisävarusteita. Katso Tarvikkeet sivulla 59.

Laitteen symbolit

Pysähdy.

VAROITUS: Tämä laite on vaarallinen. Laitteen huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. Käyttäjän ja sivullisten vammojen välttämiseksi kaikki käyttöohjekirjan turvaohjeet on luettava ja niitä on noudatettava.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön ennen kuin alat käyttää laitetta.

Käytä suojakypärää paikoissa, joissa päällesi voi pudota esineitä. Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä suojalaseja.

Käytä hyväksyttyjä suojakäsineitä.

Käytä kestäviä luistamattomia jalkineita.

Laite voi saada esineitä sinkoutumaan, mikä voi aiheuttaa vammoja.

Käyttöakselin enimmäisnopeus.

Pysy vähintään 15 metrin etäisyydellä ihmisistä ja eläimistä laitteen käytön aikana.

Takapotkun vaara, jos terävarustus osuu esineeseen, jota se ei välittömästi leikkaa. Laite voi katkaista ruumiinosia. Pysy vähintään 15 metrin etäisyydellä ihmisistä ja eläimistä laitteen käytön aikana.

Käytä vain joustavaa leikkuuvaijeria. Älä käytä metallisia leikkuuteriä. Käytä tätä ruohoterän suojavarusteena.

Polttoaineen ilmauspumppu.

Käynnistyspainike.

Lisää polttoainetta.

Ilmanottoaukon kesätila.

Ilmanottoaukon talvitila.

EU- (myös Uuden Etelä-Walesin lainsäädännön) ja UK-direktiivien ja -säädösten mukainen ympäristön melupäästökilpi. Laitteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla 58 ja arvokilvessä.

Laite täyttää voimassa olevien EY-direktiivien vaatimukset.

Tämä tuote täyttää sovellettavissa olevien UK-säädösten vaatimukset.

Tyyppikilvessä näkyy sarjanumero, jossa yyyy on valmistusvuosi ja ww on valmistusviikko.

yyyyMMddxxxx

Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Euro V -päästöt

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamista vaurioista, jos

• tuote on korjattu virheellisesti - tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia - tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste - tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvallisuusohjeet

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

- Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja

lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

• Älä käytä laitetta jos olet väsynyt tai sairas tai alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Vältä käyttöä epäsuotuisissa sääoloissa, kuten tiheässä sumussa, rankkasateessa, kovassa tuulessa tai pakkasessa. Tuotteen käyttö huonossa säässä voi olla väsyttävää ja lisätä riskitekijöitä. Alusta voi esimerkiksi olla liukas tai puu voi kaatua odottamattomaan suuntaan.
• Ole aina varovainen ja käytä tervettä järkeä. Jos olet epävarma työskentelyolosuhteista tai oikeasta toimintatavasta käyttöohjekirjan lukemisen jälkeen, kysy neuvoa huoltoliikkeestä ennen koneen käyttämistä.
• Irrota sytytystulpan suojus, jos jätät laitteen ilman valvontaa.
• Käytetty äänenvaimennin/kipinänsammutin ja kipinänsammuttimen kiinnityspinta voivat sisältää mahdollisesti karsinogeenisiä pakokaasuhiukkasia. Vältä näille yhdisteille altistumista, kun käsittelet äänenvaimenninta ja/tai kipinänsammutinta. Ennen äänenvaimentimen ja/tai kipinänsammuttimen käsittelyä, katso kohta Äänenvaimentimen tarkistaminen sivulla 38

Turvallisuusohjeet asentamista varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä hyväksyttyjä suojakäsineitä, kun kokoat laitetta ja terälaitetta.
• Irrota sytytystulpan suojus sytytystulpasta ennen laitteen asentamista.
• Varmista ennen laitteen käyttöä, että asennettuna on oikea kahvasto ja terälaitteen suojus.
• Viallinen tai väärä terälaitteen suojus voi aiheuttaa vammoja. Terälaitetta ei saa käyttää ilman hyväksyttyä terälaitteen suojusta.
• Kiinnitä kytkinkotelo ja akseli oikein ennen laitteen käynnistämistä.
• Jousilevyn ja tukilaipan on oltava oikein terälaitteen keskireiässä. Väärin kiinnitetty terälaite voi aiheuttaa vamman tai kuoleman.
• Kiinnitä valjaat laitteeseen, jotta et vahingoita itseäsi tai muita henkilöitä.

Turvallisuusohjeet käyttöä varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Ennen käyttöä sinun on ymmärrettävä metsänraivauksen, ruohonraivauksen ja ruohontrimmauksen ero.
• Käytä henkilökohtaisia suojavarusteita, katso Henkilökohtainen suojavarustus sivulla 36.
• Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovaurioita. Käytä aina hyväksyttyjä kuulonsuojaimia.
• Tarkkaile varoitussignaaleja ja kovia ääniä, kun käytät kuulonsuojaimia. Riisu kuulonsuojaimet aina moottorin sammuttamisen jälkeen.
• Älä koskaan käytä laitetta, jos sitä on muutettu tai se on viallinen.
• Ehkäise sähköiskuja varmistamalla, etteivät sytytystulpan suojus ja sytytysjohdin ole vahingoittuneet.
• Varmista työaluetta silmäilemällä, etteivät muut ihmiset, eläimet tai esineet vaaranna laitteen käytön turvallisuutta.
• Varmista työaluetta silmäilemällä, etteivät muut ihmiset tai eläimet kosketa terälaitetta tai etteivät terälaitteesta sinkoutuvat esineet pääse osumaan heihin tai niihin.
• Älä käytä laitetta olosuhteissa tai paikassa, jossa et voi saada apua onnettomuuden sattuessa.
• Älä käytä laitetta ilman hyväksyttyä terälaitteen suojusta.
• Varmista, että ihmiset ja eläimet pysyvät vähintään 15 metrin etäisyydellä työskentelyn aikana. Katso aina taaksesi, ennen kuin käännyt ympäri laitteen kanssa. Pysäytä laite välittömästi, jos 15 metrin turva-alueen sisäpuolelle tulee ihminen tai eläin. Jos samalla alueella työskentelee useampi kuin yksi käyttäjä, säilytä turvaetäisyys, joka on vähintään kaksi kertaa puun pituus ja vähintään 15 metriä.
• Tarkista työalue. Vältä kaikkia irrallisia esineitä, kuten kiviä, lasinsirpaleita, nauloja, rautalankoja, naruja ja vastaavia, jotka voivat sinkoutua liikkeelle tai kietoutua terälaitteeseen.
• Varmista, että voit liikkua turvallisesti ja asentosi on turvallinen ja vakaa. Tarkista, onko ympäristössä esteitä, kuten juuria, kiviä, oksia ja ojia. Ole varovainen rinteissä työskennellessäsi.

- Älä kurota. Pidä jalat vakaassa asennossa ja säilytä hyvä tasapaino aina.

• Ennen kuin käynnistät laitteen, aseta se tasaiselle alustalle vähintään 3 metrin päähän polttoainelähteestä ja täyttöpaikasta. Varmista, ettei terälaitteen lähellä tai siihen kosketuksissa ole esineitä.
• Jos terälaite pyörii joutokäyntinopeudella, anna huoltoliikkeen säätää se. Älä käytä laitetta, ennen kuin se on säädetty tai korjattu.
• Varo sinkoutuvia esineitä. Käytä aina hyväksyttyjä silmäsuojaimia ja pysy etäällä terälaitteen suojuksesta. Silmiin voi sinkoutua kiviä ja muita pieniä esineitä, mikä voi aiheuttaa sokeutumisen tai muita vammoja.
• Älä laske laitetta maahan moottorin käydessä, jos et pysty valvomaan sitä koko ajan.
• Älä poista tai anna muiden poistaa leikkuujätettä, kun moottori käy tai terävarustus pyörii, sillä seurauksena voi olla vakavia vammoja.
• Sammuta moottori aina ja varmista, ettei terävarustus pyöri, ennen kuin poistat terääkselin ympärille kiertyneen tai terälaitteen suojuksen ja terävarustuksen väliin jääneen materiaalin.
• Ole varovainen poistaessasi materiaalia terävarustuksen ympäriltä. Kulmavaihde kuumenee käytön aikana ja voi aiheuttaa palovammoja.
• Moottorin pakokaasu on kuumaa ja voi sisältää kipinöitä. Tulipalon vaara. Ole varovainen kuivan ja herkästi syttyvän materiaalin läheisyydessä.
• Älä koskaan käytä laitetta sisätiloissa tai tiloissa, joissa ei ole kunnollista ilmanvaihtoa. Pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu.
• Sammuta moottori ennen uudelle työalueelle siirtymistä. Kiinnitä kuljetussuojus aina ennen laitteen siirtämistä.
• Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos havaitset oireita, jotka voivat liittyä liialliseen tärinäaltistukseen. Esimerkkejä tällaisista oireista ovat puutumiset, tunnottomuus, kutinat, pistelyt, kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä vaarat voivat kasvaa alhaisissa lämpötiloissa.

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.
• Käytä kypärää, jos työalueen puiden pituus on yli 2 m.
• Käytä hyväksyttyjä kuulonsuojaimia.
• Käytä aina hyväksyttyjä suojalaseja, jotka ovat standardin ANSI Z87.1 mukaisia Yhdysvalloissa tai standardin EN 166 mukaisia EU-maissa. Käytä visiiriä suojaamaan kasvoja. Visiiri ei tarjoa riittävää suojaa silmille.

• Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.
• Käytä turvajalkineita, joissa on teräskärjet ja luistamattomat pohjat.
• Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka tarttuvat helposti risuihin ja oksiin. Älä käytä koruja, lyhyitä housuja tai sandaaleja. Älä ole paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.

- Pidä ensiaputarvikkeet lähettyvillä.

Tuotteen turvalaitteet

Lisätietoja turvalaitteiden sijainnista on kohdassa Tuotteen kuvaus sivulla 32.

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käytä konetta, jos jokin sen turvalaitteista on rikki. Tarkasta ja huolla turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna-huoltoliikkeeseen.
• Älä tee muutoksia turvalaitteisiin. Älä käytä laitetta, jos jotkin suojakansista, turvakytkimistä tai muista suojalaitteista eivät ole paikoillaan tai ne ovat viallisia.
• Kaikkiin laitteelle, erityisesti turvalaitteelle, tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Jos turvalaitteissa havaitaan puutteita tässä käyttöohjekirjassa luetelluissa tarkastuksissa, ota yhteyttä huoltoliikkeeseen. Takaamme, että laite

huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike.

- Älä käytä terälaitetta ilman hyväksyttyä ja oikein kiinnitettyä terälaitteen suojusta. Katso Terävarustuksen asentaminen sivulla 41.

Turvaliipaisimen varmistimen tarkistaminen

Turvaliipaisimen varmistin lukitsee turvaliipaisimen joutokäyntiasentoon.

1. Paina turvaliipaisinta (B) ja varmista, että se on lukittu.

1. Paina turvaliipaisimen varmistinta (A). Varmista, että turvaliipaisin (B) vapautuu.

1. Vapauta kahva ja varmista, että turvaliipaisimen varmistin (A) ja turvaliipaisin (B) palaavat lähtöasentoihinsa.
2. Paina turvaliipaisimen varmistinta (A) ja varmista, että se palautuu lähtöasentoonsa, kun se vapautetaan.

1. Paina turvaliipaisinta (B) ja varmista, että se palautuu lähtöasentoonsa, kun se vapautetaan.

1. Käynnistä moottori ja käytä täyttä kaasua.
2. Vapauta turvaliipaisin ja varmista, että terälaite pysähtyy.

Pysäyttimen tarkistaminen

1. Käynnistä moottori.
2. Siirrä pysäytin STOP-asentoon ja varmista, että moottori sammuu.

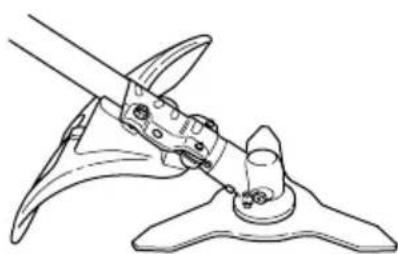

Terälaitteen suojuksen tarkistaminen

Terälaitteen suojus pysäyttää käyttäjää kohti sinkoutuvat esineet. Se ehkäisee myös terälaitteen koskettamisesta syntyviä vammoja.

1. Pysäytä moottori.
2. Tarkista silmämääräisesti, onko vaurioita, kuten halkeamia.

1. Vaihda terälaitteen suojus, jos se on vaurioitunut.

Tärinänvaimennusjärjestelmän tarkistaminen

Tärinänvaimennusjärjestelmä pitää kahvojen tärinän mahdollisimman alhaisena, mikä helpottaa käyttöä.

1. Pysäytä moottori.
2. Tarkista silmämääräisesti, onko vääntymiä tai vaurioita, kuten halkeamia.
3. Varmista, että kiinnität tärinänvaimennusjärjestelmän osat oikein.

Pikavapautusmekanismin tarkistaminen

VAROITUS: Älä käytä valjaita, joiden pikavapautusmekanismi on viallinen.

Pikavapautusmekanismin avulla käyttäjä voi irrottaa laitteen nopeasti valjaista, jos ilmenee hätätilanne.

1. Pysäytä moottori.
2. Tarkista silmämääräisesti, onko vaurioita, kuten halkeamia.
3. Varmista, että pikavapautusmekanismi toimii oikein vapauttamalla ja kiinnittämällä se.

Äänenvaimentimen tarkistaminen

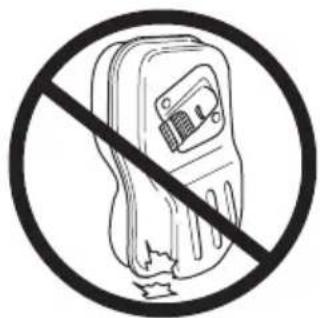

VAROITUS: Älä käytä laitetta, jos äänenvaimennin on viallinen.

VAROITUS: Äänenvaimentimet kuumentuvat huomattavasti käytön aikana ja sen jälkeen, myös joutokäyntinopeudella. Käytä suojakäsineitä palovammojen välttämiseksi.

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa pakokaasut käyttäjästä poispäin.

1. Pysäytä moottori.
2. Tarkista silmämääräisesti, onko vaurioita tai vääntymiä.

VAROITUS: Käytetyn äänenvaimentimen/kipinänsammuttimen pinnat ja kipinänsammuttimen kiinnityspinta voivat sisältää mahdollisesti karsinogeenisiä pakokaasuhiukkasia. Kipinänsammuttimen puhdistuksen ja huollon yhteydessä on vältettävä ihokosketusta ja hiukkasten hengittämistä, noudattamalla seuraavia ohjeita:

• käytä käsineitä,
• tee puhdistus ja/tai huolto hyvin ilmastoidussa tilassa,
• älä puhdista kipinäverkkoa paineilmalla,
• käytä teräsharjaa ja harjaa poispäin itsestäsi, kun puhdistat kipinänsammutinta.
• Varmista, että äänenvaimennin on kiinnitetty oikein laitteeseen.

1. Jos laitteen äänenvaimentimessa on kipinäverkko, tarkista se silmämääräisesti.

a) Vaihda kipinäverkko, jos se on vaurioitunut.

b) Puhdista kipinäverkko, jos se on tukkeutunut. Katso Äänenvaimentimen puhdistaminen sivulla 52.

Terälaite

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

- Huolla säännöllisesti. Anna valtuutetun huoltopisteen tarkastaa terälaite säännöllisesti säätöjen tai korjausten varalta.

- Terälaitteen suorituskyky paranee.

- Terälaitteen käyttöikä pitenee.

- Onnettomuusvaara pienenee.

- Käytä vain hyväksyttyä terälaitteen suojusta. Katso kohta Tarvikkeet sivulla 59.

- Älä käytä vaurioitunutta terälaitetta.

Siimapää

- Varmista, että kierrät siiman tiukasti ja tasaisesti puolan ympärille tärinän vähentämiseksi.

- Käytä vain hyväksyttyjä siimapäitä ja siimoja. Katso kohta Tarvikkeet sivulla 59.

- Käytä oikeanpituista siimaa. Pitkä siima käyttää enemmän moottorin tehoa kuin lyhyt siima.

- Varmista, että terälaitteen suojuksessa oleva leikkain on ehjä.

- Liota siimaa vedessä kahden vuorokauden ajan, ennen kuin kiinnität sen laitteeseen. Se pidentää siiman käyttöikää.

- Katso terälaitteen ohjeista siiman kelausohjeet ja oikean siimakoon valinta.

Raivausterä ja ruohoterä

- Käytä oikein teroitettuja teriä. Väärin teroitettu tai vaurioitunut terä lisää tapaturmien vaaraa.

- Käytä oikein säädettyjä teriä. Oikea terän säätö on 1 mm. Väärin säädetty terä lisää tapaturmien ja vaurioiden vaaraa.

- Katso terän oikea teroitus ja säätö terän mukana tulleista ohjeista.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

- Älä sekoita polttoainetta sisätiloissa tai lämmönlähteen läheisyydessä.

- Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua. Poista ylimääräinen polttoaine laitteesta.

- Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

- Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

- Älä käynnistä moottoria, jos läikytät öljyä tai polttoainetta laitteen päälle tai yllesi.

- Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

- Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

- Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

- Älä tupakoi polttoaineen tai moottorin lähistöllä.

- Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

- Älä lisää polttoainetta, kun moottori on käynnissä.

- Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

- Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

- Varmista, että tilassa on riittävä ilmanvaihto, kun lisäät tai sekoitat polttoainetta (bensiini ja kaksitahtiöljy) tai kun tyhjennät polttoainesäiliötä.

- Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan riittävästä ilmanvaihdosta.

- Kiristä polttoainesäiliön korkki varovasti tulipalon vaaran vuoksi.

- Siirrä laite ennen käynnistämistä vähintään 3 metrin päähän paikasta, jossa täytit säiliön.

- Älä lisää säiliöön liikaa polttoainetta.

- Varmista, ettei polttoainetta pääse vuotamaan, kun liikutat laitetta tai polttoainekannua.

- Älä sijoita laitetta tai polttoainekannua paikkaan, jossa on avotulta, kipinöitä tai sytytysliekkejä. Varmista, ettei säilytyspaikassa ole avotulta.

- Käytä vain hyväksyttyjä kannuja polttoaineen siirtämiseen tai säilyttämiseen.

• Tyhjennä polttoainesäiliö ennen pitkäaikaista säilytystä. Noudata paikallista polttoaineen hävittämistä koskevaa lakia.
• Puhdista laite ennen pitkäaikaista säilytystä.
• Irrota sytytystulpan suojus ennen laitteen siirtämistä säilytykseen moottorin tahattoman käynnistymisen estämiseksi.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Sammuta moottori ja varmista, että terälaite pysähtyy. Irrota sylinterin kotelo ja sytytystulpan suojus ennen huoltoa.
• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu,

joka voi aiheuttaa kuoleman. Älä käytä laitetta sisällä tai suljetussa tilassa.

• Moottorin pakokaasu on kuumaa ja voi sisältää kipinöitä. Älä käytä laitetta sisätiloissa tai lähellä herkästi syttyvää materiaalia.
• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset laitteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee laitteeseen muutoksia. Käytä aina alkuperäisiä lisävarusteita.
• Jos laitetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja laitteen vaurioitumisen vaara kasvaa.
• Huolla laite ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Anna valtuutetun Husqvarna-huoltoliikkeen tehdä kaikki muut huoltotyöt.
• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa laite säännöllisesti. • Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.

Asentaminen

Johdanto

VAROITUS: Ennen kuin asennat laitteen, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

VAROITUS: Irrota sytytystulpan johto sytytystulpasta ennen laitteen asentamista.

Kaasukahvan kiinnittäminen

Huomautus: Joidenkin mallien kaasukahva on kiinnitetty tehtaalla.

1. Irrota mutteri ja ruuvi kaasukahvan alaosasta.
2. Vie kaasukahva kahvaston oikealle puolelle.

1. Aseta kahvassa oleva kiinnitysruuvin reikä ja ohjaimen reikä kohdakkain.
2. Aseta ruuvi kaasukahvan pohjassa olevaan reikään kahvaston läpi.
3. Aseta mutteri takaisin ja kiristä.

Kahvaston asentaminen

1. Irrota nuppi ja kiinnitä kahvasto kuvan mukaisesti.

1. Kiristä nuppia hieman.
2. Pue valjaat ja ripusta laite ripustuskohdasta.
3. Säädä kahvaa siten, että laite on mukavassa työasennossa.

1. Kiristä nuppi kokonaan.

Kahvaston asettaminen kuljetusasentoon

1. Löysää nuppia.
2. Käännä kahvastoa myötäpäivään, kunnes kaasukahva koskettaa akkua.
3. Käännä kahvasto vetovarren ympäri.

Terävarustuksen asentaminen

Terävarustus sisältää terälaitteen ja terälaitteen suojuksen.

VAROITUS: Käytä suojakäsineitä.

VAROITUS: Käytä aina terälaitteelle suositeltua suojusta. Katso Tarvikkeet sivulla 59.

VAROITUS: Väärin kiinnitetty terälaite voi aiheuttaa vammoja tai kuoleman.

Suojareunan kiinnittäminen ja irrottaminen

Suojareunaa käytetään yhdistelmäsuojuksessa. Kiinnitä suojareuna, kun käytät siimapäätä tai muoviteriä. Irrota suojareuna, kun käytät ruohoterää.

1. Aseta suojareunan ohjain yhdistelmäsuojuksen uraan. Napsauta neljä lukituskoukkua paikoilleen.

1. Vapauta lukituskoukut sytytystulppien avaimella yhdistelmäsuojuksen irrottamiseksi.

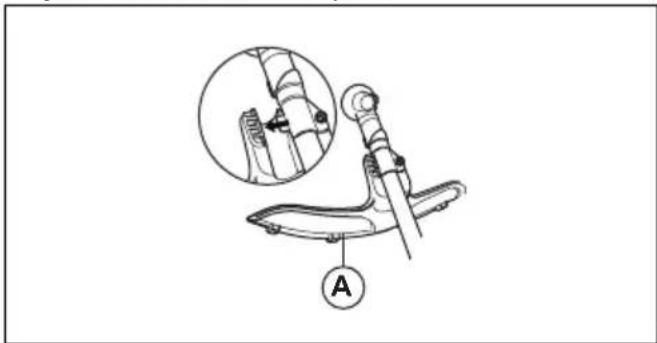

Ruohoterän ja ruohoterän suojuksen / yhdistelmäsuojuksen kiinnittäminen

1. Aseta teränsuojus/yhdistelmäsuojus (A) vetovarteen ja kiinnitä se kiristämällä pultti.

1. Varmista, että suojareuna on irrotettu.
2. Käännä käyttöakselia, kunnes yksi jousilevyn (B) rei'istä on kulmavaihdekotelon vastaavan reiän kohdalla.
3. Lukitse akseli asettamalla lukkotappi (C) reikään.
4. Aseta ruohoterä (D), tukilaippa (F) ja tukikuppi (E) käyttöakselille.

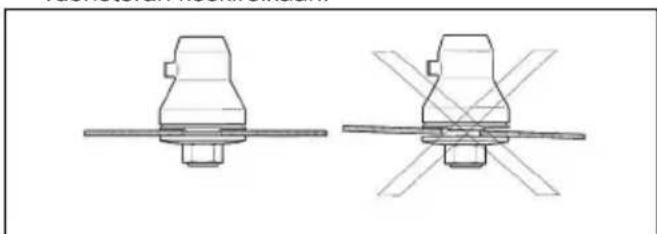

1. Varmista, että jousilevy ja tukilaippa tulevat oikein ruohoterän keskireikään.

1. Kiinnitä mutteri (G).

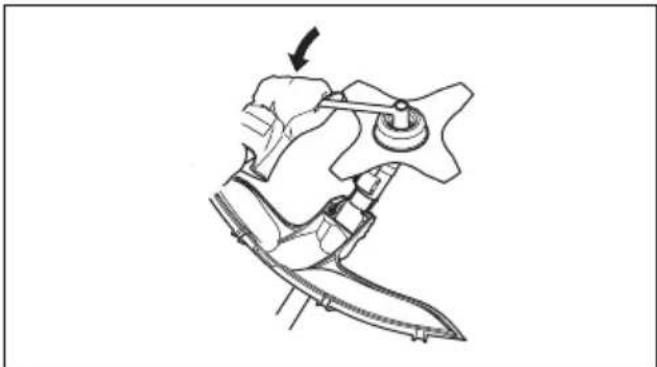

2. Kiristä mutteri hylsyavaimella. Pidä kiinni avaimen varresta läheltä teräsuojusta. Kiristä terälaitteen pyörintäsuuntaan nähden vastakkaiseen suuntaan. Kiristä kiristysmomenttiin 35–50 Nm.

Raivausterän suojuksen kiinnittäminen 545FX AT- ja 545FXT AT -malliin

- Kiinnitä raivausterän suojus (A) neljällä ruuvilla (L).

Raivausterän suojuksen kiinnittäminen

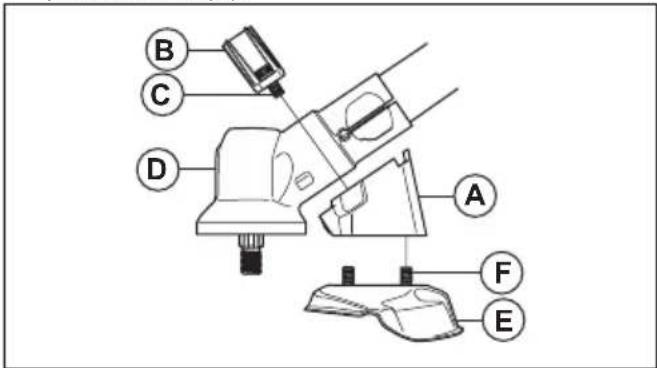

1. Kiinnitä pidike (A) ja kannatin (B) kahdella pultilla (C) kulmavaihdekoteloon (D).
2. Kiinnitä raivausterän suojus (E) neljällä pultila (F) pidikkeeseen (A).

Raivausterän kiinnittäminen

1. Aseta jousilevy (A) käyttöakselille.
2. Käännä käyttöakselia, kunnes yksi jousilevyn rei'istä on kulmavaihdekotelon vastaavan reiän kohdalla.

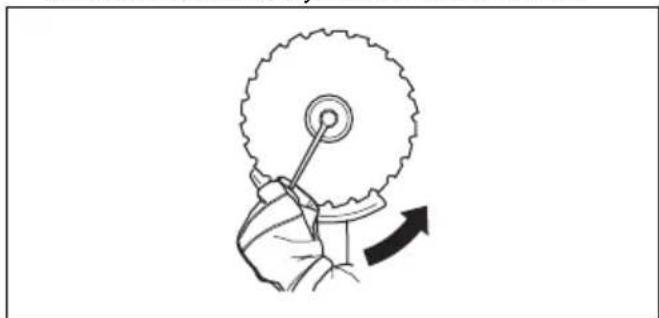

3. Lukitse akseli asettamalla lukkotappi (B) reikään.
4. Aseta raivausterä (C) ja tukilaippa (D) käyttöakselille.

1. Varmista, että jousilevy ja tukilaippa tulevat oikein ruohoterän keskireikään.

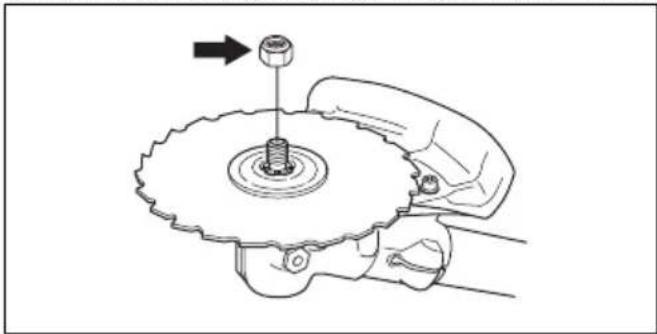

1. Kiinnitä lukkomutteri (E).
2. Kiristä lukkomutteri hylsyavaimella. Pidä kiinni avaimen varresta läheltä teräsuojusta. Kiristä terälaitteen pyörintäsuuntaan nähden vastakkaiseen suuntaan. Kiristä kirstysmomenttiin 35–50 Nm.

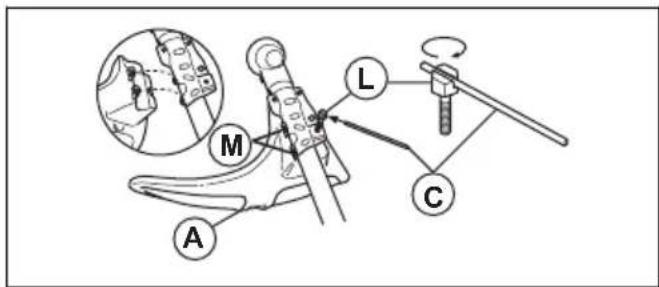

Siimapään suojuksen tai yhdistelmäsuojuksen kiinnittäminen siimapäähän ja muoviteriin

1. Aseta siimapään suojus / yhdistelmäsuojus (A) levypidikkeen (M) molempiin koukkuihin.
2. Kierrä suojus vetovarren ympäri ja kiinnitä se pultilla (L) vetovarren vastakkaiselle puolelle.
3. Aseta lukkotappi (C) pultin pään uraan ja kiristä pultti kokonaan.

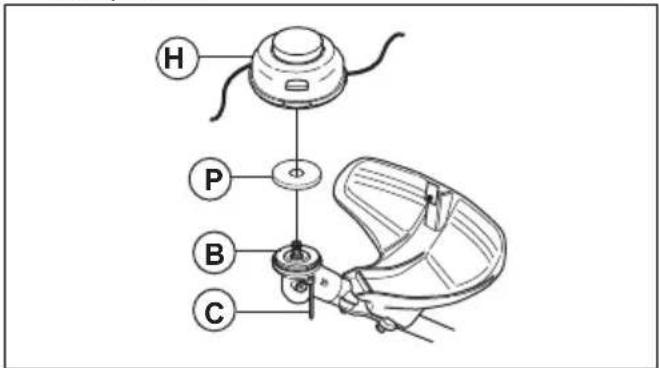

Siimapään tai muoviterän kiinnittäminen

1. Aseta jousilevy (B) käyttöakselille.
2. Kohdista peltilevy (P) jousilevyn terän ohjaimen keskiosan kanssa.
3. Käännä käyttöakselia, kunnes yksi jousilevyn rei'istä on kulmavaihdekotelon vastaavan reiän kohdalla.
4. Lukitse akseli asettamalla lukkotappi (C) reikään.
5. Kiinnitä siimapää/muoviterät (H) kääntämällä vastapäivään.

Balance XT -valjaiden säätäminen

Katso valjaiden yleiskatsaus kohdasta Tuotteen kuvaus sivulla 32.

1. Pysäytä moottori.
2. Vapauta laite valjaista painamalla pikavapautusmekanismi alas.
3. Valjaiden säätäminen käyttäjän pituuden mukaan: a) Paina jousilukkoa. b) Käännä olkahihnan kiinnikettä. c) Siirrä olkahihnan kiinnike takalevyn reikään.

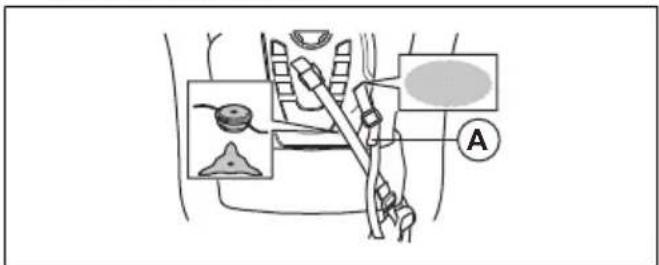

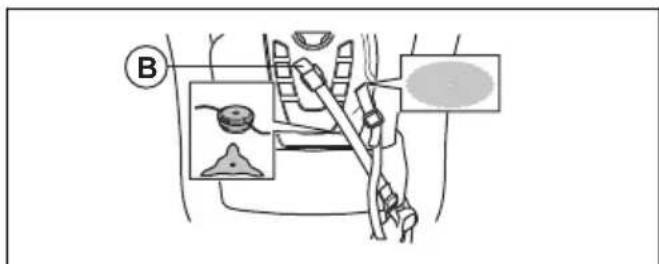

1. Kiinnitä hihna (A) oikeaan asentoon ruohon- tai metsänraivausta varten.

1. Kiristä lantiohihna tiukasti. Varmista, että lantiohihna on lonkkaluun kohdalla.

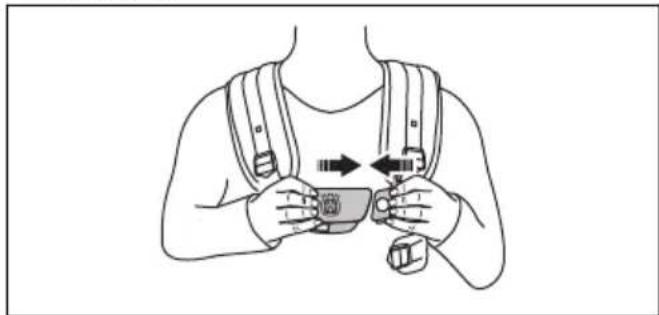

1. Paina rintalevyn kaksi kappaletta yhteen kuvan mukaisesti.

1. Kiinnitä sivuhihna rintalevyyn.
2. Paineen vähentämiseksi rintakehästä ja hartioista yhdistä sivuhihna lannesuojaan hihnalla. Suositellaan naisille.

1. Siirrä enemmän kuormitusta olkahihnalta lantiohihnalle kiristämällä joustavaa hihnaa (B) tiukemmalle.

1. Säädä olkahihnaa niin, että laitteen paino jakautuu tasaisesti hartioille.

1. Säädä sivuhihnat sopiviksi rintakehän ympärille, niin että rintalevy on rinnan keskellä.

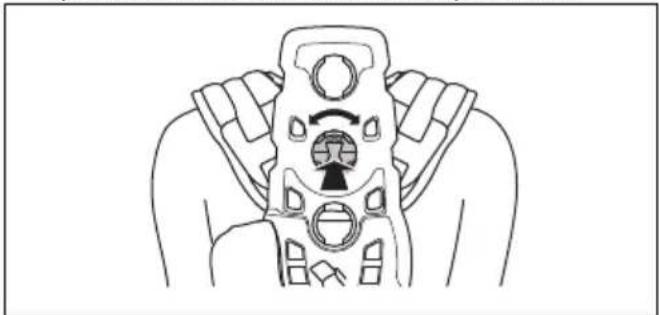

1. Säädä ripustuskohdan korkeus, katso Tuotteen kuvaus sivulla 32. Metsänraivauksessa oikea ripustuskorkeus on suunnilleen 10 cm lonkkaluun alapuolella.

Käyttö

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä.

Husqvarna Connect

Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovelluksella saat lisätoimintoja Husqvarna-laitteeseen.

• Enemmän tuotetietoja. • Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus mobiililaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä ja rekisteröi laite Husqvarna Connect -sovelluksen ohjeiden mukaan.

Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisätietoja saat huoltoliikkeestä.

Ennen tuotteen käyttöä

• Varmista työaluetta tutkimalla, että tunnet maaston laadun ja kaltevuuden ja mahdolliset esteet, kuten kivet, oksat ja ojat. • Tarkista laite kokonaisuudessaan.
• Tee tässä ohjekirjassa kuvatut turvallisuustarkastukset ja huolto- ja ylläpitotoimenpiteet.
• Varmista, että kaikki kannet, suojukset, kahvat ja terävarustus on kiinnitetty oikein, eikä niissä ole vaurioita.
• Varmista, ettei raivausterän pohjassa tai ruohoterän hampaissa tai terän keskireiässä ole halkeamia. Vaihda terä, jos se on vaurioitunut.

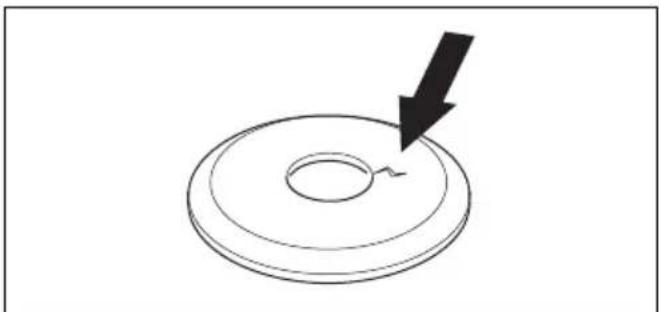

• Tarkista, onko tukilaipassa halkeamia. Vaihda tukilaippa, jos se on vaurioitunut.

- Varmista, ettei lukkomutteria voi irrottaa käsin. Jos sen voi irrottaa käsin, se ei lukitse terälaitetta riittävän tiukasti ja se on vaihdettava.

• Tarkista teränsuojus vaurioiden tai halkeamien varalta. Vaihda teränsuojus, jos siinä on kolhuja tai halkeamia.

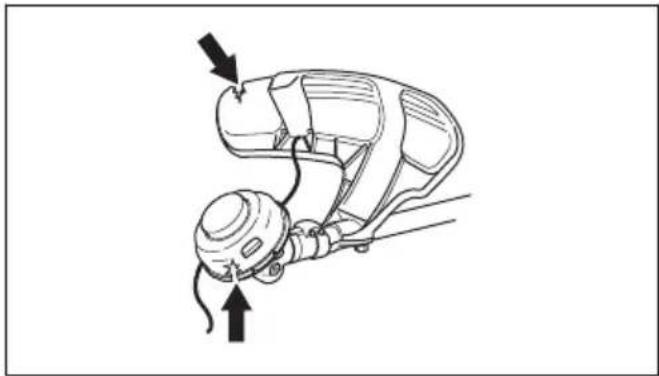

• Tarkista siimapää ja terälaitteen suojus vaurioiden tai halkeamien varalta. Vaihda siimapää ja terälaitteen suojus, jos niissä on kolhuja tai halkeamia.

HUOMAUTUS: Tässä laitteessa on kaksitahtimoottori. Käytä bensiinin ja kaksitahtimoottoriöljyn seosta. Varmista, että seoksessa on oikea määrä öljyä. Bensiinin ja öljyn väärä suhde voi aiheuttaa moottorivaurion.

Husqvarna-alkylaattibensiini

HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

HUOMAUTUS: Älä käytä bensiiniä, jonka etanolipitoisuus (E10) on yli 10 prosenttia. Se voi vaurioittaa laitetta.

HUOMAUTUS: Älä käytä lyijyllistä bensiiniä. Se voi vaurioittaa laitetta.

Paras suorituskyky taataan käyttämällä Husqvarna-alkylaattibensiiniä. Sen vaaralliset pakokaasupäästöt ovat tavallista polttoainetta pienemmät. Se pitää moottorin puhtaana ja pidentää moottorin käyttöikää. Husqvarna-alkylaattibensiiniä ei ole saatavilla kaikilla markkina-alueilla.

• Käytä aina uutta lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 RON (87 AKI) ja etanolipitoisuus (E10) alle 10 prosenttia.
• Käytä bensiiniä, jonka oktaaniluku on suurempi, jos käytät laitetta usein jatkuvasti suurella moottorin käyntinopeudella.

- Käytä aina laadukasta lyijyttömän bensiinin ja öljyn seosta.

Kaksitahtimoottoriöljy

• Käytä Husqvarna-kaksitahtimoottoriöljyä, joka on tarkoitettu erityisesti kaksitahtimoottoreille. Sekoitussuhde 1:50 (2%).
• Jos Husqvarna-kaksitahtimoottoriöljyä ei ole saatavilla, käytä toista korkealaatuista kaksitahtimoottoriöljyä. Käytä vain ilmajäähdytteistä moottoriöljyä.
• Älä käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtimoottoriöljyä.
• Älä käytä nelitahtimoottoreille tarkoitettua öljyä.

Bensiini, I Kaksitahtimoottoriöljy, I
	2 % (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Polttoaineseoksen valmistus

Huomautus: Käytä aina puhdasta polttoainekannua, kun sekoitat polttoainetta.

Huomautus: Tee polttoaineseosta vain 30 päiväksi kerrallaan.

1. Lisää puolet bensiinin määrästä.
2. Lisää koko öljymäärä.
3. Sekoita polttoaineseos ravistamalla.
4. Lisää loput bensiinistä.
5. Sekoita polttoaineseos ravistamalla.
6. Täytä polttoainesäiliö.

Polttoaineen lisäys

• Käytä ylitäyttösuojalla varustettua polttoainekannua.
• Jos kannussa on polttoainetta, poista se ja anna kannun kuivua.
• Varmista, että polttoainesäiliön korkin alue on puhdas.
• Ravista polttoainekannua, ennen kuin lisäät polttoaineseosta polttoainesäiliöön.

Työasento

• Pidä laitteesta kiinni kummallakin kädellä.
• Pidä laitetta kehon oikealla puolella.

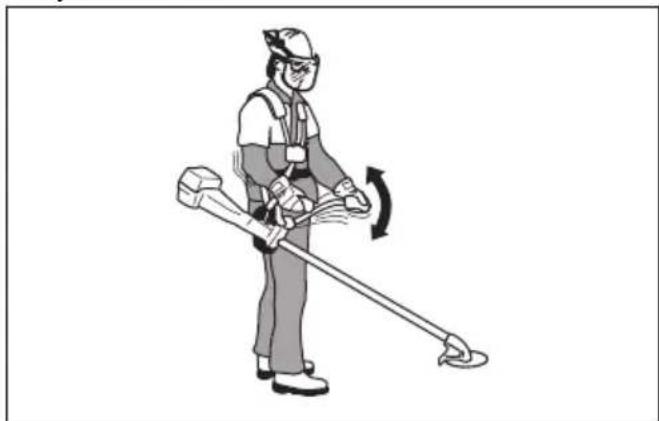

• Pidä leikkuulaitteisto vyötärön korkeudella.
• Pidä laite aina valjaisiin kiinnitettynä.
• Pidä kaikki ruumiinosat etäällä kuumista pinnoista.
• Pidä kaikki ruumiinosat etäällä terälaitteesta.

Laitteen oikea tasapaino

Metsänraivauksessa laite on oikeassa tasapainossa, kun se on vapaasti ripustuskohdasta riippuessaan vaakasuorassa. Kun tasapaino on oikea, kiviin osumisen vaara vähenee, jos vapautat kahvaston.

Ruohonraivauksessa laite on oikeassa tasapainossa, kun terän leikkuukorkeus on lähellä maanpintaa.

Moottorin käynnistäminen

VAROITUS: Pidä 15 metrin turvaetäisyys, kun moottori käynnistyy. Vaarana on, että terälaite alkaa pyöriä.

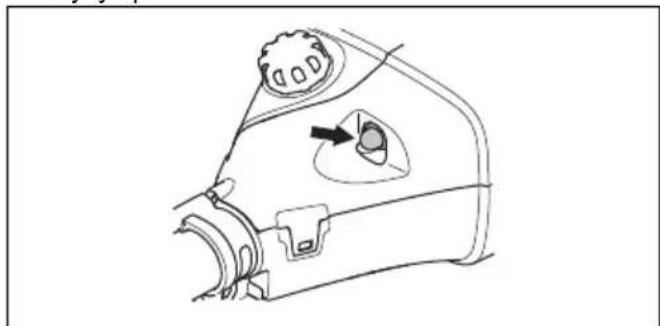

1. Paina polttoaineen ilmauspumppua, kunnes se alkaa täyttyä polttoaineella.

1. Paina käynnistinpainiketta.

1. Paina laitteen runkoa maata vasten vasemmalla kädellä. Älä astu laitteen päälle.

1. Vedä käynnistysnarun kahvaa hitaasti, kunnes tunnet vastuksen. Vedä sitten käynnistysnarun kahvaa voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille.

1. Jatka käynnistysnarun kahvasta vetämistä, kunnes moottori käynnistyy.

HUOMAUTUS: Älä vedä käynnistysnarua, kun se on pysähtynyt. Älä irrota otetta käynnistysnarusta, kun se on täysin ulkona. Vapauta käynnistysnaru hitaasti. Näiden ohjeiden laiminlyönti voi aiheuttaa moottorivaurion.

1. Kun moottori käynnistyy, lisää moottorin käyntinopeutta painamalla turvaliipaisinta vähitellen.
2. Varmista, että moottori käy tasaisesti.

VAROITUS: Pidä kaikki ruumiinosat etäällä äänenvaimentimesta. Palovammojen vaara.

Moottorin sammuttaminen

- Siirrä pysäytin STOP-asentoon.

Lämpökahvat

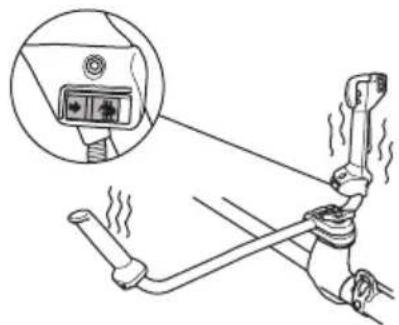

545FXT AT -mallin kahvoissa on sähköelementit. Kaasukahvassa on virtakytkin. Sähköelementit pitävät lämpötilan automaattisesti 70 asteessa, kun lämmitys on päällä.

Takapotku tarkoittaa laitteen äkillistä ja voimakasta liikahtamista sivulle. Takapotku tapahtuu, kun ruohoterä tai raivausterä osuu tai tarttuu esteeseen, jota ei voi leikata. Takapotku voi liikuttaa laitetta tai käyttäjää mihin

tahansa suuntaan. Se aiheuttaa tapaturmien vaaran käyttäjälle ja sivullisille.

Vaara on suurempi alueilla, joissa ei ole helppo nähdä leikattavaa materiaalia.

Älä leikkaa mustana näkyvällä terän kohdalla. Terän nopeus ja liike voivat aiheuttaa takapotkun. Vaara kasvaa katkaistavan oksan paksuuden mukaan.

VAROITUS: Ole varovainen jännityksessä olevaa puuta sahatessasi. Se voi ponnahtaa takaisin normaaliin asentoonsa ennen sahausta tai sen jälkeen ja osua sinuun tai laitteeseen, mikä voi aiheuttaa vamman.

• Raivaa avoin tila työalueen toiseen päähän ja aloita työskentely sieltä.
• Liiku säännöllistä kuviota noudattaen työalueen läpi.

• Liikuttamalla laitetta kokonaan vasemmalle ja oikealle raivaat 4–5 m leveän alueen jokaisella kierroksella.
• Raivaa 75 metrin pituudelta ennen kääntymistä ja takaisin palaamista. Kuljeta polttoainekanisteria mukanasi.
• Liiku suuntaan, jossa sinun ei tarvitse ylittää ojia ja esteitä enempää kuin on tarpeen.

Liiku suuntaan, jossa tuuli saa leikatun kasvillisuuden putoamaan raivatulle alueelle.

Liiku rinteitä myöten, älä ylös ja alas.

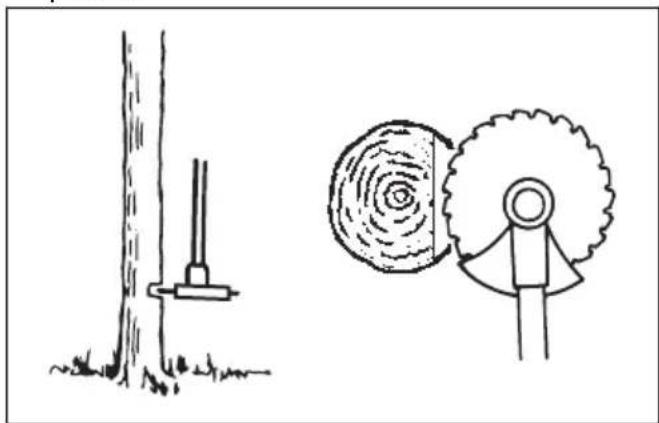

Metsänraivaus raivausterällä

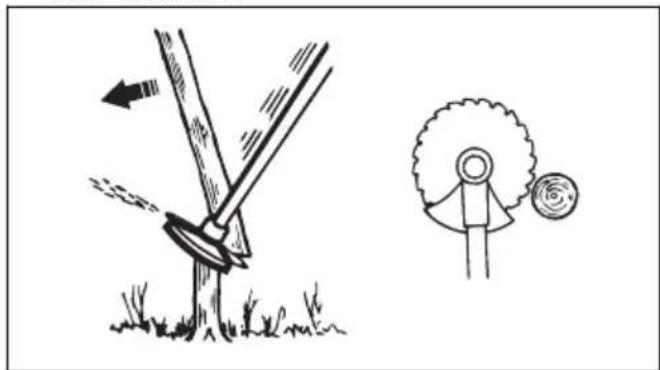

Puun kaataminen vasemmalle

Jos puu kaadetaan vasemmalle, paina puun alaosaa oikealle.

1. Anna täyskaasu.
2. Aseta raivausterä puuta vasten kuvan mukaisesti.
3. Kallista raivausterää ja paina sitä voimakkaasti alas oikealle vinoon. Paina samalla puuta teränsuojuksella.

Puun kaataminen oikealle

Jos puu kaadetaan oikealle, paina puun alaosaa vasemmalle.

1. Anna täyskaasu.
2. Aseta raivausterä puuta vasten kuvan mukaisesti.
3. Kallista raivausterää ja paina sitä voimakkaasti ylös oikealle vinoon. Paina samalla puuta teränsuojuksella.

Puun kaataminen eteenpäin

Jos puu kaadetaan eteenpäin, paina puun alaosaa taaksepäin.

1. Anna täyskaasu.
2. Aseta raivausterä puuta vasten kuvan mukaisesti.
3. Vedä raivausterää taaksepäin nopealla liikkeellä.

Paksujen puiden kaataminen

Paksut puut täytyy sahata molemmilta puolilta.

1. Tarkista, mihin suuntaan puu kaatuu.
2. Anna täyskaasu.
3. Tee ensimmäinen leikkaus puun kaatosuunnan puolelle.

1. Sahaa puun läpi toiselta puolelta.

HUOMAUTUS: Jos raivausterä

juuttuu, älä vedä laitetta äkillisellä liikkeellä. Se voi vahingoittaa raivausterää, kulmavaihdetta, vetovartta tai kahvastoa. Irrota ote kahvoista ja tartu vetovarteen molemmin käsin ja vedä laite varovasti irti.

Huomautus: Paina terää enemmän, kun kaadat pieniä puita. Paina terää vähemmän, kun kaadat suuria puita.

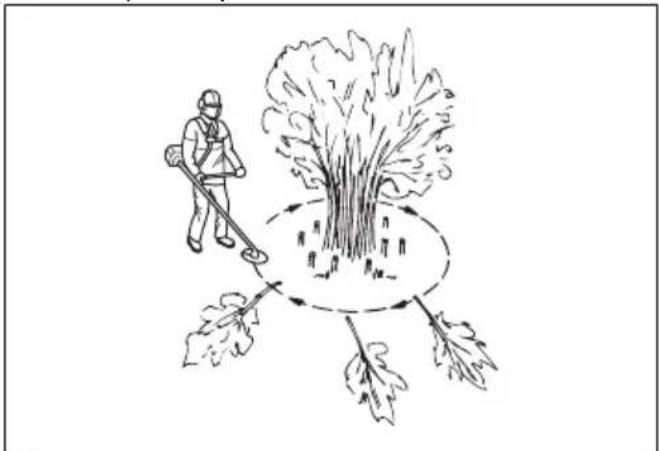

Pensaikkojen raivaus raivausterällä

Jos puu kaadetaan vasemmalle, paina puun alaosaa oikealle.

• Katkaise ohuet puut ja pensaat. • Liikuta laitetta puolelta toiselle.
• Katkaise monta puuta yhdellä liikkeellä.
• Ohuiden puiden ryhmät:

a) Katkaise uloimmat puut ylhäältä. b) Katkaise uloimmat puut oikeaan korkeuteen. c) Katkaise keskeltä. Jos et pääse keskelle, katkaise uloimmat puut ylhäältä ja anna niiden kaatua. Tämä vähentää raivausterän juuttumisen vaaraa.

Ruohonraivaus ruohoterällä

HUOMAUTUS: Älä käytä ruohoteriä puuhun. Käytä ruohoteriä vain pitkään tai paksuun ruohoon.

• Liikuta laitetta puolelta toiselle. - Aloita liike oikealta vasemmalle, kun leikkaat. Siirrä laitetta oikealle, ennen kuin leikkaat uudelleen. - Leikkaa ruohoterän vasemmalla puolella.

• Kallista ruohoterä vasemmalle, niin ruoho putoaa aumaksi. Tällöin ruohon kerääminen on helppoa. • Pysy vakaassa haara-asennossa.
• Siirry eteenpäin jokaisen oikealle suunnatun liikkeen jälkeen ja varmista ennen leikkaamisen jatkamista, että asentosi on vakaa.
• Paina tukikuppia kevyesti maata vasten, jotta ruohoterä ei osu maahan.
• Noudattamalla näitä ohjeita vähennät vaaraa, että leikkuujäte kiertyy ruohoterän ympärille: a) Anna täyskaasu. b) Älä vie ruohoterää leikkuujätteen läpi, kun liikutat laitetta vasemmalta oikealle.
• Ennen kuin keräät leikkuujätteen, sammuta moottori ja irrota laite valjaista. Laske laite maahan.

Ruohontrimmaus siimapäällä

Ruohon siistiminen

1. Pidä siimapää aivan maanpinnan yläpuolella ja kallista sitä. Älä paina siimaa ruohoon.

1. Lyhennä siiman pituutta noin 10–12 cm (4–4,75").
2. Pienennä moottorin käyntinopeutta, jotta kasvit eivät vahingoitu.
3. Käytä 80 % täydestä kaasusta, kun leikkaat ruohoa esineiden läheltä.

Ruohon raivaaminen ruohoterällä

1. Ruohoteriä ja ruohoveitsiä ei saa käyttää puumaisten runkojen raivaukseen.
2. Ruohoterää käytetään kaiken tyyppisen pitkän tai paksun ruohon raivaukseen.
3. Ruoho niitetään edestakaisella sivuttaislikkeellä, jossa liike oikealta vasemmalle on raivausliike ja liike vasemmalta oikealle paluuliike. Käytä leikkaamiseen terän vasenta puolta (kello 8:n ja 12:n välinen teräsektori).
4. Jos terää kallistetaan raivattaessa hieman vasemmalle, ruoho jää aumaksi, josta se on helppo kerätä pois esim. haravoitaessa.
5. Pyri työskentelemään tasaisella rytmillä. Seiso tukevassa haara-asennossa. Siirry paluuliikkeen jälkeen eteenpäin ja asetu taas tukevaan asentoon.
6. Anna tukikupin nojata kevyesti maata vasten. Se on tarkoitettu suojaamaan terää maakosketukselta.
7. Vähennä vaaraa, että raivattava materiaali kiertyy terän ympärille, työskentelemällä aina täydellä kaasulla ja väistämällä raivattua materiaalia paluuliikkeen aikana.
8. Pysäytä moottori, irrota valjaat ja aseta raivaussaha maahan, ennen kuin alat kasata raivattua materiaalia.

Ruohon leikkaaminen

1. Varmista, että siima on maanpinnan suuntaisena, kun leikkaat ruohoa.

1. Älä paina siimapäätä maahan. Se voi vaurioittaa laitetta.
2. Liikuta laitetta puolelta toiselle, kun leikkaat ruohoa. Käytä laitetta täydellä kaasulla.

Leikatun ruohon voi poistaa alueelta pyörivän trimmerin siiman aiheuttaman ilmavirran avulla.

1. Pidä siimapäätä ja siimaa maan suuntaisesti maan yläpuolella.
2. Anna täyskaasu.
3. Lakaise ruoho liikuttamalla siimapäätä puolelta toiselle.

VAROITUS: Puhdista siimapään kansi aina, kun asennat uuden siiman, epätasapainon ja kahvojen tärinän estämiseksi. Tarkista myös muut siimapään osat ja puhdista tarvittaessa.

Huolto

Johdanto

turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön.

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava

Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike.

Huoltokaavio

Huolto	Päivittäin	Viikoittain	Kuukau-sittain
Puhdista ulkopinta. X
Tarkista valjaat vaurioiden varalta. X
Tarkista pikavapautusmekanismin vapautuskappale valjaissa vaurioiden varalta ja varmista, että se toimii oikein.	X
Tarkista turvaliipaisimen varmistin ja turvaliipaisin, katso Turvaliipaisimen var-mistimen tarkistaminen sivulla 37.	X
Varmista, ettei terälaite pyöri joutokäyntinopeudella. X
Tarkista pysäytyskytkin, katso Pysäyttimen tarkistaminen sivulla 37.	X
Tarkista terälaitteen suojus vaurioiden ja halkeamien varalta. X
Varmista, että raivausterä tai ruohoterä on kohdistettu keskelle, että se on terävä ja ettei sen hampaissa tai keskireiässä ole vaurioita.	X
Tarkista tukilaippa vaurioiden ja halkeamien varalta. Vaihda, jos vaurioita on. X
Tarkista siimapää vaurioiden ja halkeamien varalta. Vaihda, jos vaurioita on. X
Tarkista kahva ja kahvasto vaurioiden varalta ja varmista, että ne on kiinnitetty oikein.	X
Kiristä tukikupin sisältävien terälaitteiden lukitusruuvi kokonaan. X
Kiristä lukitusmutterin sisältävien terälaitteiden lukitusmutteri kokonaan. X
Tarkista kuljetussuojus vaurioiden varalta ja varmista, että se voidaan kiinnittää oikein.	X
Tarkista moottori, polttoainesäiliö ja polttoaineletkut vuotojen varalta. X
Puhdista ilmansuodatin. Vaihda tarvittaessa. X
Kiristä mutterit ja ruuvit. X
Tarkista polttoainesuodatin likaantumisen ja polttoaineletku halkeamien tai mui-den vaurioiden varalta. Vaihda tarvittaessa.	X
Tarkista kaikki kaapelit ja liitännät. X
Tarkista käynnistin ja käynnistysnaru vaurioiden varalta. X
Tarkista tärinänvaimennuselementit vaurioiden ja halkeamien varalta.6		X
Tarkista sytytystulppa, katso Sytytystulpan tarkistus sivulla 55.		X
Puhdista jäähdytysjärjestelmä. X
Puhdista tai vaihda kipinäverkko. Katso kohta Äänenvaimentimen tarkistaminen sivulla 38.		X
Puhdista kaasuttimen ulkopinta ja sen ympäristö. X
Varmista, että 3⁄4 kartiopyörästä on täytetty rasvalla. X
Voitele vaijeri. X
Vaihda sytytystulppa. X
Voitele vetoakseli.7			X

Äänenvaimentimen puhdistaminen

VAROITUS: Äänenvaimennin

kuumenee huomattavasti käytön aikana ja sen jälkeen, myös joutokäyntinopeudella.

Tulipalon ja palovammojen vaara.

VAROITUS: Käytetyn

äänenvaimentimen/kipinänsammuttimen pinnat ja kipinänsammuttimen kiinnityspinta voivat sisältää mahdollisesti karsinogeenisiä pakokaasuhiukkasia. Kipinänsammuttimen puhdistuksen ja huollon yhteydessä on vältettävä ihokosketusta ja hiukkasten hengittämistä, noudattamalla seuraavia ohjeita:

• käytä käsineitä,
• tee puhdistus ja/tai huolto hyvin ilmastoidussa tilassa,
• älä puhdista kipinäverkkoa paineilmalla,
• käytä teräsharjaa ja harjaa poispäin itsestäsi, kun puhdistat kipinänsammutinta.
• Jos laitteen äänenvaimentimessa on kipinäverkko, puhdista se viikoittain teräsharjalla. Vaihda kipinäverkko, jos se on vaurioitunut.

HUOMAUTUS: Tukkeutunut

kipinäverkko saa moottorin ylikuumenemaan, mistä seuraa sylinteri- ja mäntävaurioita.

HUOMAUTUS: Jos kipinäverkko on usein tukossa, anna huoltoliikkeen tarkistaa äänenvaimennin.

Jäähdytysjärjestelmän ja kytkentäkynsien puhdistaminen

Jäähdytysjärjestelmän osat:

• Käynnistimen ilmanottoaukko (A) • Vauhtipyörän tuuletinsiivet (B) • Sylinterin jäähdytysrivat (C) • Sylinterin kotelo (D) • Kytkentäkynnet (E) vauhtipyörässä

Puhdista jäähdytysjärjestelmä viikoittain tai tarvittaessa useammin.

1. Irrota käynnistimen suojus ja sylinterin kotelo.
2. Puhdista jäähdytysjärjestelmä harjalla.
3. Tarkista kytkentäkynnet ja niiden ympäristö likaantumisen varalta.
4. Puhdista kytkentäkynnet harjalla, jotta ne pystyvät liikkumaan vapaasti.

Ilmansuodatin

Likainen ilmansuodatin voi aiheuttaa kaasuttimen toimintahäiriön, käynnistysongelmia, tehon heikkenemistä ja moottorin osien kulumista. Se saa myös moottorin kuluttamaan polttoainetta enemmän kuin on tarpeen. Puhdista suodatin kahdeksan tunnin välein tai useammin, jos laitetta käytetään pölyisessä ympäristössä.

Huomautus: Moottorin säätäminen voi olla tarpeen ilmansuodattimen puhdistuksen tai vaihdon jälkeen. Katso Moottorin säätäminen sivulla 55.

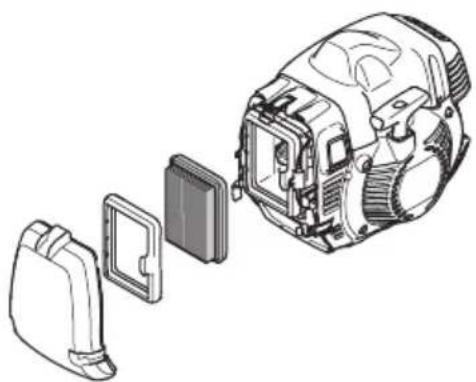

Paperi-ilmansuodattimen tarkistaminen

1. Irrota ilmansuodattimen kansi.
2. Avaa kaksi koukkua, jotka pitävät suodattimen kehystä paikallaan.
3. Irrota suodattimen kehys ja ilmansuodatin.

1. Tarkista ja puhdista suodatinkotelo harjalla.
2. Tarkista suodatin. Vaihda suodatin, jos se on likainen tai vaurioitunut.

HUOMAUTUS: Älä taivuta tai taita suodatinta, koska se voi vaurioitua. Vaurioituneen suodattimen tilalle on aina vaihdettava uusi.

Nailonilmansuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi.

1. Irrota ilmansuodatinta pitelevät koukut.
2. Irrota ilmansuodatin.
3. Tarkista ja puhdista suodatinkotelo harjalla.
4. Tarkista suodatin. Pese suodatin lämpimällä saippuavedellä. Vaihda suodatin, jos se on vioittunut.

HUOMAUTUS: Vaurioituneen suodattimen tilalle on aina vaihdettava uusi.

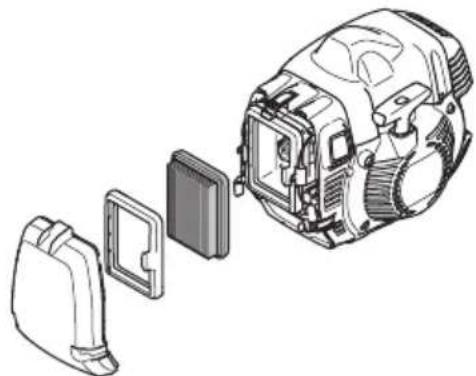

Paperisuodattimen vaihtaminen nailonsuodattimeen

Käytä nailonsuodatinta, kun lämpötila on alle 5 °C.

1. Irrota ilmansuodattimen kansi.
2. Avaa kaksi koukkua, jotka pitävät suodattimen kehystä paikallaan.
3. Irrota suodattimen kehys ja ilmansuodatin.

1. Tarkista ja puhdista suodatinkotelo harjalla.
2. Tarkista suodatin. Vaihda suodatin, jos se on likainen tai vaurioitunut.

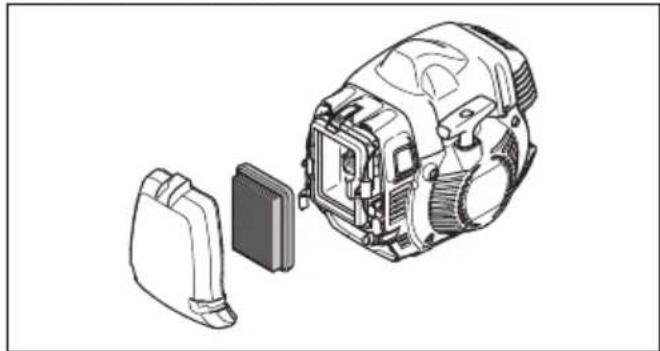

3. Asenna nailonsuodatin.

1. Sulje kaksi koukkua ja varmista, että ne pitävät suodatinta oikein paikallaan.
2. Asenna ilmansuodattimen kansi.

HUOMAUTUS: Älä taivuta tai taita suodatinta, koska se voi vaurioitua. Vaurioituneen suodattimen tilalle on aina vaihdettava uusi.

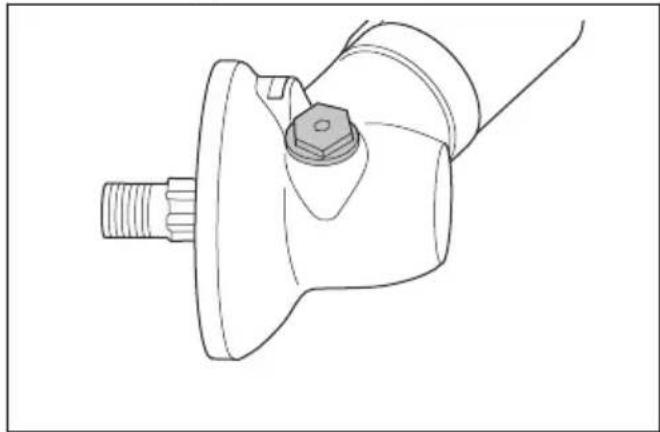

Kulmavaihteen voiteleminen

1. Irrota terävarustus.
2. Aseta laite siten, että rasvatulppa on ylimmässä asennossaan.
3. Irrota rasvatulppa.

1. Katso rasvatulpan reikään ja käännä vetoakselia. Rasvatason (A) on oltava samalla tasolla hammaskehän hampaiden (B) yläosan kanssa.

1. Jos rasvaa on liian vähän, lisää kulmavaihteeseen Husqvarna-kulmavaihderasvaa. Täytä hitaasti ja käännä vetoakselia samalla kun lisäät kulmavaihderasvaa. Lopeta täyttö, kun oikea taso (B) on saavutettu.

HUOMAUTUS: Jos rasvan määrä on väärä, kulmavaihde voi vaurioitua.

1. Asenna rasvatulppa paikalleen.

Vetoakseli

Voitele vetoakseli kolmen kuukauden välein. Ota yhteyttä huoltoliikkeeseen, jos et ole varma toimenpiteestä.

Lukkomutterin kiinnittäminen ja irrottaminen

VAROITUS: Sammuta moottori, käytä suojakäsineitä ja varo terälaitteen teräviä reunoja.

Käytä lukkomutteria joidenkin terälaitetyyppien kiinnittämiseen. Lukkomutterissa on vasenkätinen kierre.

- Käytä hylsyavainta, jonka varsi on riittävän pitkä, jotta pystyt pitämään kätesi terälaitteen suojuksen takana. Kuvan nuoli osoittaa alueen, jossa hylsyavaimen käyttö on turvallista.

• Kiinnitä kiristämällä lukkomutteri terälaitteen pyörintäsuuntaan nähden vastakkaiseen suuntaan.
• Irrota lukkomutteri kiertämällä sitä terälaitteen pyörintäsuuntaan.
• Kirjaa lukkomutterin irrotus- ja kiinnityskerrat. Vaihda lukkomutteri noin 10 kerran välein.

Huomautus: Varmista, ettei lukkomutteria voi kiertää käsin. Vaihda lukkomutteri, jos nailonlukituksen vastus ei ole vähintään 1,5 Nm.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

- Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 58.

• Vaihda sytytystulppa tarvittaessa.

Moottorin säätäminen

Noudata näitä ohjeita, jos moottori ei toimi oikein.

1. Kiinnitä hyväksytty terälaite, katso Tarvikkeet sivulla 59.
2. Käynnistä moottori.
3. Käytä laitetta tavanomaisissa olosuhteissa kolmen minuutin ajan.
4. Nosta terälaite ilmaan ja käytä täyttä kaasua 30 sekunnin ajan. Siimapäätä käytettäessä on varmistettava, että suojuksen terä leikkaa siiman oikeaan pituuteen.

Huomautus: Älä leikkaa ruohoa tai oksia tämän vaiheen aikana.

1. Varmista, että moottori toimii oikein käyttämällä laitetta tavanomaisissa olosuhteissa.
2. Jos moottori ei toimi oikein, tee vaiheet 4 ja 5 uudelleen kolme kertaa.
3. Anna Husqvarna-jälleenmyyjän säätää/korjata laite, jos moottori ei toimi oikein kaikkien näiden vaiheiden jälkeen.

Ruohoterän teroittaminen

VAROITUS: Pysäytä moottori. Käytä suojakäsineitä.

• Katso ruohoterän oikea teroitus terälaitteen mukana tulleista ohjeista.
• Teroita kaikki reunat tasaisesti, jotta tasapaino säilyy.
• Käytä yksihakkuista lattaviilaa.

VAROITUS: Hävitä aina vahingoittunut terä. Älä yritä suoristaa taipunutta tai vääntynyttä terää ja käyttää sitä uudelleen.

Raivausterän teroittaminen

VAROITUS: Pysäytä moottori. Käytä suojakäsineitä.

• Katso terän oikea teroitus terän mukana tulleista ohjeista.
• Varmista, että laite ja terä on tuettu riittävän hyvin teroituksen aikana.

• Käytä 5,5 mm:n pyöröviilaa ja viilatukea.

• Pidä viilaa 15 asteen kulmassa.
• Teroita yksi raivausterän hammas oikealle ja seuraava vasemmalle, katso kuva.

Huomautus: Teroita hampaan reunat lattaviilalla, jos terä on hyvin kulunut. Jatka teroittamista pyöröviilalla.

• Teroita kaikki reunat tasaisesti, jotta terän tasapaino säilyy.
• Säädä terä 1 millimetriin suositellulla säätötyökalulla. Katso terän mukana tulleet ohjeet.

VAROITUS: Hävitä aina vahingoittunut terä. Älä yritä suoristaa taipunutta tai vääntynyttä terää ja käyttää sitä uudelleen.

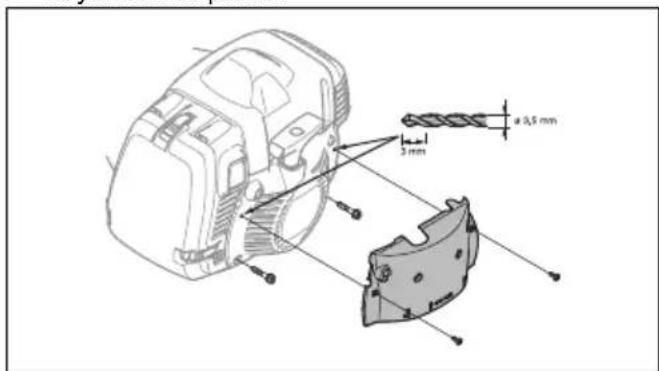

Laitteen säätäminen kylmässä ympäristössä

Jos lämpötila on enintään 5 °C, on tehtävä säätöjä käyttöongelmien ehkäisemiseksi.

- Kiinnitä ilmaputki kuvan mukaisesti. Varmista, että nuoli osoittaa talvitilan symbolin suuntaan.

• Vaihda ilmansuodattimen kansi talvitilan ilmansuodattimen kanteen. - Jos käytät laitetta lumessa, kiinnitä kansi käynnistimen päälle.

• Vaihda paperisuodatin talvikäyttöön hyväksyttyyn nailonsuodattimeen. Katso Paperisuodattimen vaihtaminen nailonsuodattimeen sivulla 53.
• Varmista, että 545FXT AT -mallin vaijeri on voideltu, kun käytät laitetta kylmässä ympäristössä.

- Kun lämpötila on yli 5 °C, vaihda tavallinen ilmansuodattimen kansi takaisin. Irrota kansi käynnistimen päältä ja säädä ilmaputki takaisin alkuasentoonsa. Varmista, että nuoli osoittaa kesätilan symbolin suuntaan.

HUOMAUTUS: Älä käytä laitetta yli 5 asteen lämpötilassa, jos laite on säädetty talvitilaan. Moottori ylikuumenee ja voi vaurioitua.

Vaijerin voiteleminen

545FXT AT

Huomautus: Vaijeri voidellaan tehtaalla. Voitele vaijeri kuukausittain.

1. Irrota suojakansi.
2. Irrota sylinterin kotelo, jotta pääset käsiksi vaijerin kumipalkeisiin.
3. Irrota voitelunipan tulppa.
4. Ruiskuta jäätymisenestoainetta 2 mm:n putkella. Ruiskuta lyhyissä jaksoissa.

1. Tarkista, etteivät vaijerin kumipalkeet laajene.
2. Kiinnitä sylinterin kotelo ja suojakansi.

Vianmääritys

Moottori ei käynnisty

Tarkistus Mahdollinen syy Toimenpide
Pysäytin Pysäytin on STOP-asennossa.	Anna valtuutetun huoltoliikkeen vaihtaa pysäytin.
Kytkentäkynnet Kytkentäkynnet eivät pääse liikku-maan vapaasti.		Irrota käynnistimen kansi ja puhdis-ta kytkentäkynsien ympäristö. Kat-so Jäähdytysjärjestelmän ja kytkentä-kynsien puhdistaminen sivulla 52.
		Anna huoltotyö valtuutetun huoltoliik-keen tehtäväksi.
Polttoainesäiliö Väärä polttoainetyppi.	Huuhtele polttoainesäiliö ja täytä oi-	kealla polttoaineella.
Sytytystulppa Sytytystulppa on likainen tai märkä. Varmista, että sytytystulppa on kuiva ja puhdas.

Moottorin käynnistyy mutta sammu uudelleen

Tarkistus Mahdollinen	syy Toimenpide
Polttoainesäiliö Väärä	polttoainetyyppi. Tyhjennä polttoainesäiliö ja täytä oikeallapolttoaineella.
Ilmansuodatin Ilmansu	odatin on tukossa. Puhdista ilmansuodatin.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

• Anna laitteen jäähtyä ennen kuljetusta tai säilytystä.
• Irrota sytytystulpan suojus ennen pitkäaikaista säilytystä.
• Kiinnitä laite kuljetuksen ajaksi. Varmista, ettei se pääse liikkumaan.
• Varmista, ettei kuljetuksen ja säilytyksen aikana ole polttoainevuotojen, polttoainehöyryjen, kipinöiden tai liekkien vaaraa.
• Kiinnitä kuljetussuojus kuljetuksen ja säilytyksen ajaksi.

- Puhdista ja huolla laite ennen pitkäaikaista säilytystä.

Hävittäminen

• Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.
• Hävitä kaikki kemikaalit, kuten öljy ja polttoaine, viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.
• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Husqvarna-jälleenmyyjälle tai kierrätyspisteeseen.

Tekniset tiedot

Tekniset tiedot

	545RXT AT 545FX AT	545FXT AT
Moottori
Sylinteritilavuus, cm3	45,7 45,7 45,7
Sylinterihalkaisija, mm 42 42 42
Iskunpituus, mm 33 33 33
Joutokäyntinopeus, r/min 2 700 2 700 2 700
Käyttöakselin pyörimisnopeus, r/min 8 800 9 700 9 700
ISO 8893 -standardin mukainen enimmäiste-ho, kW / r/min	2,2/9 000	2,2/9 000	2,2/9 000
Sytytysjärjestelmä
Sytytystulppa	NGK CMR6H	NGK CMR6H	NGK CMR6H
Kärkiväli, mm	0,5	0,5	0,5
Polttoaine
Polttoainesäiliön tilavuus, l/cm3	1,0/1 000	1,0/1 000	1,0/1 000
Paino
Ilman polttoainetta, terälaitetta ja suojusta, kg	8,6 8,2 8,4
Melupäästöt8
Äänen tehotaso, mitattu dB(A) 115 115 115
Äänen tehotaso, taattu LWA dB(A) 116 116 116
Äänitasot9
Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna EN/ISO 11806- ja ISO 22868 -standardien mukaan, dB(A)
Varustettu siimapäällä (alkuperäinen) 102 102	102
Varustettu ruohoterällä (alkuperäinen) 101 101	101
Varustettu sahanterällä (alkuperäinen) – 99 99
Tärinätasot10
Kahvojen vastaavat tärinätasot (ahv,eq) mitattuna EN ISO 11806- ja ISO 22867 -standardien mukaan, m/s2
Varustettu siimapäällä (alkuperäinen), va-sen/oikea	3,2/3,2
Varustettu ruohoterällä (alkuperäinen), va-sen/oikea	3,3/3,5
Varustettu sahanterällä (alkuperäinen), va-sen/oikea	– 2,9/3,3 3,5/3,2

Tarvikkeet

545RXT AT -mallin lisävarusteet

Hyväksytyt lisävarusteet	Varustetyppi Terälaitteen suojus, tuotenro
Terien keskireikä, ∅ 25,4 mm Terääkselin kierre M12
Ruohoterä Multi 255-3 (∅ 255 3-hampainen) 537 28 85-01 / 544 46 43-01
	Multi 275-4 (∅ 275 4-hampainen) 537	28 85-01 / 544 46 43-01
	Multi 300-3 (∅ 300 3-hampainen) 537	28 85-01 / 544 46 43-01
Raivausterä Maxi XS 200-26 (∅ 200 26-hampainen)		537 31 09-02
	Scarlet 200-22 (∅ 200 22-hampainen)	537 31 09-02
Hyväksytyt lisävarusteet Varustetyypp	Terälaitteen suojus, tuotenro
Muoviveitset Tricut ∅ 300 mm (erillisten	terien osanumero on 531 01 77-15)	537 28 85-01 / 544 46 43-01
Siimapää T55x (∅ 2,7–3,3 mm siima)	503 95 43-01 / 544 46 43-01
	Trimmy S II (∅ 2,4–3,3 mm siima) 503	95 43-01 / 544 46 43-01
	T45x (∅ 2,7–3,3 mm siima) 503 95 43-01 / 544 46 43-01
Tukikuppi Kiinteä

545FX AT- ja 545FXT AT -mallin lisävarusteet

Hyväksytyt lisävarusteet Varustetyypp	Terälaitteen suojus, tuotenro
Terien keskireikä, ∅ 25,4 mm Teräaks	elin kierre M12
Ruohoterä Multi 255-3 (∅ 255 3-hampainen)	537 29 74-01 / 544 46 43-01
	Multi 275-4 (∅ 275 4-hampainen) 537	29 74-01 / 544 46 43-01
	Multi 300-3 (∅ 300 3-hampainen) 537	29 74-01 / 544 46 43-01
Raivausterä Maxi 200-26 (∅ 200 26-hampainen)	574 53 26-01
	Scarlet 200-22 (∅ 200 22-hampainen)	574 53 26-01
	Scarlet 225-24 (∅ 225 24-hampainen)	574 50 67-02
	Maxi 225-24T BACHO (∅ 225 24-hampainen)	574 50 67-02
Muoviveitset Tricut ∅ 300 mm (erillisten terien osanumero on 531 01 77-15)		537 29 74-01 / 544 46 43-01
Siimapää Trimmy S II (∅ 2,4–3,3 mm siima)	537 29 73-01 / 544 46 43-01
	Auto 55 (∅ 2,7-3,3 mm siima) 537 29	73-01 / 544 46 43-01
	T45x (∅ 2,7–3,3 mm siima) 537 29 73	-01 / 544 46 43-01
	T55x (∅ 2,7–3,3 mm siima) 537 29 73	-01 / 544 46 43-01
Tukikuppi Kiinteä

Rekisteröidyt tavaramerkit

Bluetooth® -sanamerkki ja -logot ovat Bluetooth

SIG, inc.:n omistamia rekisteröityjä tavaramerkkejä.

Husqvarna käyttää kyseisiä merkkejä luvanvaraisesti.

EY-vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote:

Kuvaus Ruohoraivurit
Tuotemerkki Husqvarna
Tyyppi/malli 545RXT AutoTune , 545FX AutoTune , 545FXT AutoTune
Tunniste Sarjanumerot vuodesta 2020 alkaen

vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupäästödirektiivi
2011/65/EU Direktiivi t	ettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa

ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:2009, EN IEC 63000:2018, EN ISO 12100:2010, EN ISO 14982:2009, EN IEC 63000:2018, EN ISO 11806-1:2011

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Ruotsi on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen.

Sertifikaatin numero: SEC/16/2458

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Ruotsi on myös vahvistanut, että laite on neuvoston direktiivin 2000/14/EY liitteen V mukainen.

Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 58.

Huskvarna, 2022-04-11

Stefan Holmberg, Tuotekehityspäällikkö, Technology Management, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

SISÄLTÖ

Johdanto....62 Turvallisuus....64 Asennus....70 Käyttö....74 Huolto....81 Vianmääritys....87
