KÄYTTÖOHJE Aspire H50P4A HUSQVARNA

3. Esikäepideme päästik

1. Veenduge, et toitelüliti ja esikäepideme päästik

1. Vabastage toitelüliti ja esikäepideme päästik.

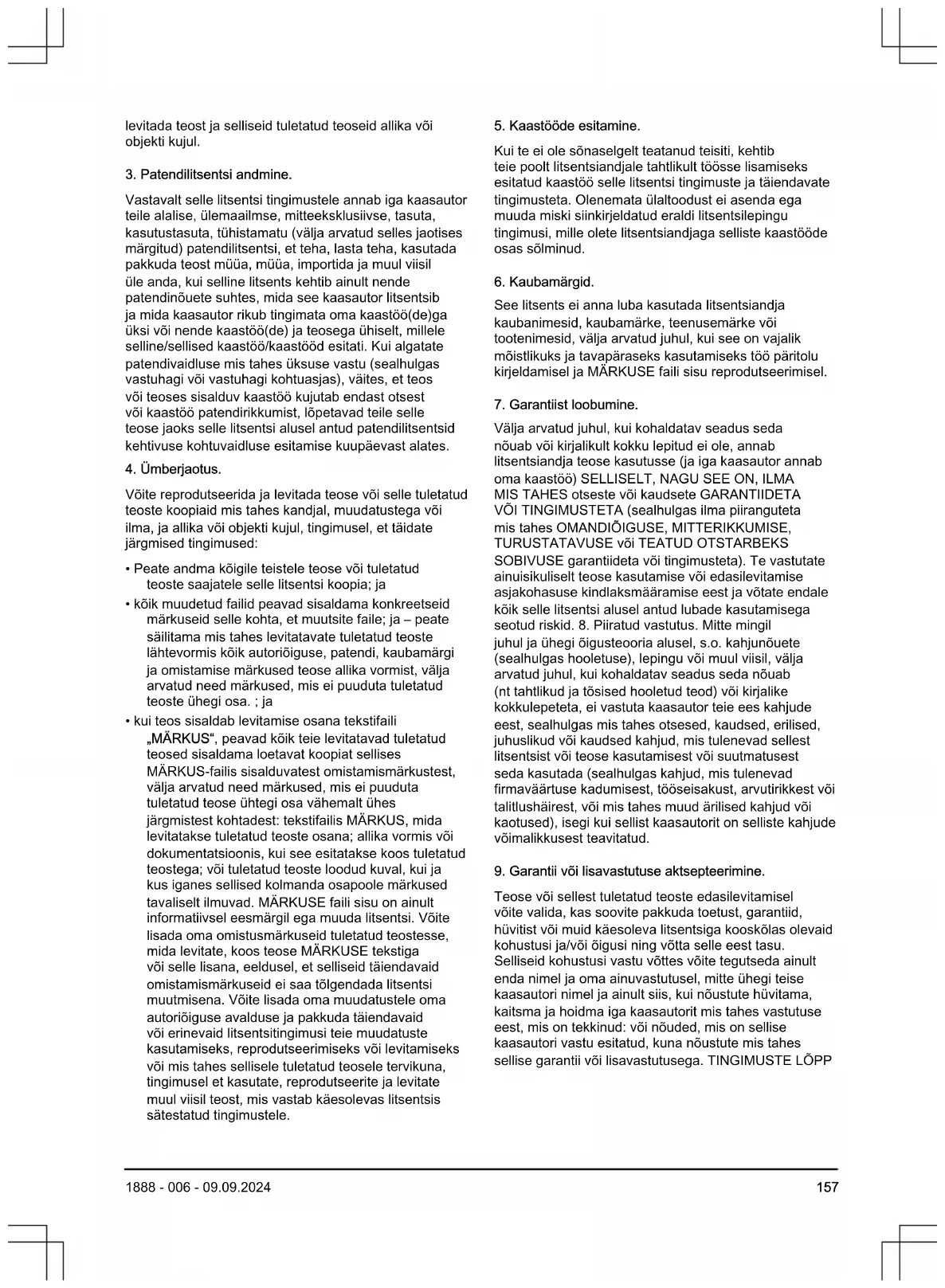

• Teose või sellest tuletatud teoste edasilevitamisel võite valida, kas soovite pakkuda toetust, garantiid, hüvitist või muid käesoleva litsentsiga kooskõlas olevaid kohustusi ja/või õigusi ning võtta selle eest tasu. Selliseid kohustusi vastu võttes võite tegutseda ainult enda nimel ja oma ainuvastutusel, mitte ühegi teise kaasautori nimel ja ainult siis, kui nõustute hüvitama, kaitsma ja hoidma iga kaasautorit mis tahes vastutuse eest, mis on tekkinud: või nõuded, mis on sellise kaasautori vastu esitatud, kuna nõustute mis tahes sellise garantii või lisavastutusega. TINGIMUSTE LÕPP 1888 - 006 - 09.09.2024 157Sisällys Johdanto p. 158
• Turvallisuus p. 159
• Asentaminen p. 165
• Käyttö p. 165
• Huolto p. 167
• Vianmääritys p. 168
• Kuljettaminen, säilyttäminen ja hävittäminen p. 169
• Tekniset tiedot p. 170
• Vaatimustenmukaisuusvakuutus p. 172
• Lisenssit Johdanto Tuotekuvaus Husqvarna Aspire H50-P4A on akkukäyttöinen pensasleikkuri, jossa on sähkömoottori. Käytön aikaista turvallisuutta ja tehokkuutta kehitetään jatkuvasti. Saat lisätietoja huoltoliikkeestä. Käyttötarkoitus Käytä laitetta oksien ja risujen katkaisuun. Älä käytä laitetta muihin tehtäviin. Pikaopas Avaa tuotteen käyttöohjeet skannaamalla QR-koodi. (Kuva 17) Tuotteen kuvaus (Kuva 1) p. 173

15. Virran ja varoitusten merkkivalo

19. Seinäkoukun ruuvit ja ruuvitulpat

20. Lataustilan ilmaisin

21. Akkulaturi P4A 18-C50

Tuotteen symbolit (Kuva 2) VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja käytä tuotetta oikein. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta. (Kuva 4) Käytä suojalaseja. (Kuva 5) Laite täyttää voimassa olevien EY- direktiivien vaatimukset. (Kuva 6) Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Kuva 7) Tasavirta. (Kuva 8) Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äänentehotaso on määritelty kohdassa Tekniset tiedot sivulla

(Kuva 9) Tämä tuote täyttää sovellettavissa olevien UK-säädösten vaatimukset. (Kuva 10) Ei saa altistaa sateelle. (Kuva 11) Vaara: Pidä kädet poissa terän ulottuvilta. 158 1888 - 006 - 09.09.2024yyyywwxxxxx Tyyppikilvessä näkyy sarjanumero, jossa yyyy on valmistusvuosi ja ww on valmistusviikko. Huomautus: Muita laitteen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia. Akun ja/tai akkulaturin symbolit (Kuva 15) Vie tämä laite asianmukaiseen säh- kö- ja elektroniikka- laitteiden keräyspis- teeseen. (Vain Eu- rooppa) (Kuva 16) Käytä akkua vain PO- WER FOR ALL-jär- jestelmäkumppanien laitteissa. (Kuva 12) Vikaturvallinen muuntaja. (Kuva 13) Käytä ja säilytä akkulaturia ainoastaan sisätiloissa. (Kuva 14) Kaksoiseristys. Tuotteen vaurioituminen Emme ole vastuussa tuotteen vaurioitumisesta, jos:

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Valmistaja Husqvarna AB SE-561 82, Huskvarna, Sweden Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Koneen yleiset turvaohjeet VAROITUS: Lue kaikki tämän sähkötyökalun mukana tulevat turvavaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan. Huomautus: Termillä ”kone” tarkoitetaan varoituksissa verkkosähköllä toimivaa (johdollista) konetta tai akkukäyttöistä (johdotonta) konetta. Työalueen turvallisuus

• Pidä työalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet altistavat onnettomuuksille.

• Älä käytä konetta räjähdysalttiissa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Koneet aiheuttavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Pidä lapset ja sivulliset kaukana konetta käytettäessä. Häiriöt voivat saada sinut menettämään koneen hallinnan. Sähköturvallisuus

• Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä mitään pistokesovittimia maadoitettujen sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

• Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä ja jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi koskee maadoitusta.

• Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Sähkötyökaluun päässyt vesi lisää sähköiskun vaaraa.

• Älä vahingoita johtoa. Älä koskaan käytä johtoa kantamiseen, vetämiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto etäällä kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

• Kun käytät sähkötyökalua ulkona, käytä ulkotiloihin sopivaa jatkojohtoa. Ulkokäyttöön sopivan johdon käyttäminen vähentää sähköiskun vaaraa. 1888 - 006 - 09.09.2024 159• Mikäli sähkötyökalun käyttämistä kosteassa ei voida välttää, käytä virtalähdettä, jossa on vikavirtasuojakytkin (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. VAROITUS: Älä pese laitetta painepesurilla, koska vettä voi päästä sähköjärjestelmään tai moottoriin. Tämä voi vahingoittaa laitetta tai aiheuttaa koneeseen oikosulun. Henkilökohtainen turvallisuus

• Pysy valppaana, katso mitä teet ja käytä tervettä järkeä konetta käyttäessäsi. Älä käytä konetta väsyneenä tai huumeiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Hetken epähuomio koneita käytettäessä voi johtaa vakavaan henkilövahinkoon.

• Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojain, luistamattomat turvakengät, kypärä, kuulonsuojaimet ja muut suojavarusteet niitä vaativissa oloissa käytettyinä vähentävät henkilövahinkoja.

• Estä tahaton käynnistys. Varmista, että katkaisin on OFF-asennossa ennen virtalähteen ja/tai akun kytkemistä, koneeseen tarttumista tai sen kantamista. Koneiden kantaminen sormi kytkimellä tai virran kytkeminen koneeseen, kun kytkin on käyttöasennossa, altistaa onnettomuuksille.

• Irrota mahdolliset säätöavaimet ennen virran kytkemistä koneeseen. Koneen pyörivään osaan kiinnitetty avain voi aiheuttaa henkilövahingon.

• Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa koneen paremman hallinnan odottamattomissa tilanteissa.

• Pukeudu oikein. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.

• Jos käytettävissä on kytkentämahdollisuus pölynerottimelle, varmista, että se kytketään ja että sitä käytetään oikein. Pölynpoiston käyttö voi vähentää pölyyn liittyviä riskejä.

• Vaikka olisit käyttänyt koneita usein ja tuntisit ne hyvin, muista aina ottaa huomioon koneen turvamääräykset. Huolimaton toiminta voi johtaa sekunnin murto-osissa vakaviin loukkaantumisiin.

• Tärinäpäästöt koneen varsinaisen käytön aikana voivat poiketa ilmoitetusta kokonaisarvosta koneen käyttötavasta riippuen. Käyttäjien tulee itsensä suojaamiseksi noudattaa turvatoimia, jotka perustuvat päästöjen arviointiin todellisissa käyttöolosuhteissa (huomioon ottaen kaikki käyttöjakson osat, kuten työkalun päältäkytkemisaika ja se, milloin se käy joutokäynnillä, liipaisimen lisäksi). Koneen käyttö ja huolto

• Älä pakota konetta. Käytä käyttötarkoitukseen sopivaa konetta. Oikea kone tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.

• Älä käytä konetta, jos virtaa ei voi kytkeä ja katkaista virtakytkimellä. Mikä tahansa kone, jota ei voi hallita virtakytkimellä, on vaarallinen, ja se pitää korjata.

• Irrota pistoke pistorasiasta ja/tai akku koneesta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit koneita. Nämä varotoimenpiteet estävät koneen käynnistymisen vahingossa.

• Varastoi käyttämättömät koneet pois lasten ulottuvilta äläkä anna henkilöiden, jotka eivät tunne konetta tai näitä ohjeita, käyttää konetta. Koneet ovat vaarallisia taitamattomien käyttäjien käsissä.

• Pidä koneet ja lisävarusteet hyvässä kunnossa. Tarkista, että liikkuvat osat eivät ole pois paikoiltaan tai juuttuneet ja että mikään osa ei ole murtunut. Tarkista myös kaikki muut tekijät, jotka voivat vaikuttaa koneen toimintaan. Jos kone on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletusta koneesta.

• Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkuukoneet, joiden leikkuureunat ovat terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.

• Käytä konetta, lisävarusteita, teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettavan työn laadun. Koneen käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilanteeseen.

• Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Jos koneen kahvat tai tarttumapinnat ovat liukkaat, koneen käsittely ja hallinta ei ole turvallista odottamattomissa tilanteissa. Akkukäyttöisten työkalujen käyttö ja huolto

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisen akuston lataamiseen.

• Liitä tuotteisiin ainoastaan niissä käytettäviksi hyväksyttyjä akkuja. Muunlaisten akkujen käyttö voi aiheuttaa tapaturmien tai tulipalon vaaran.

• Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kosketusta akkunesteeseen. Jos akkunestettä joutuu iholle, huuhtele ihoalue vedellä. Jos neste joutuu kosketuksiin silmien kanssa, ota myös yhteys

1888 - 006 - 09.09.2024lääkäriin. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Älä käytä vaurioitunutta tai muutettua akkua tai työkalua. Jos tuotteessa käytetään vaurioituneita tai muutettuja akkuja, tuote ei välttämättä toimi asianmukaisesti. Seurauksena saattaa olla tulipalo, räjähdys tai tapaturma.

• Älä altista akkua tai työkalua tulelle tai korkeille lämpötiloille. Altistuminen tulelle tai yli 130 °C / 265 °F lämpötilalle voi aiheuttaa räjähdyksen.

• Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa määritetyn lämpötila- alueen ulkopuolella. Akun lataaminen väärin tai sallituista lämpötiloista poikkeavissa olosuhteissa voi vahingoittaa akkua ja lisätä tulipaloriskiä. Huolto

• Anna koneen korjaaminen pätevän korjaajan tehtäväksi. Koneessa saa käyttää vain täysin samanlaisia varaosia. Näin taataan, että koneen käyttöturvallisuus säilyy ennallaan.

• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat. Pensasleikkureiden turvaohjeet

• Älä käytä pensasleikkuria huonolla säällä etenkään, jos salamointi on mahdollista. Näin pienennät salamaniskujen riskiä.

• Pidä kaikki virtajohdot ja kaapelit poissa leikkuualueelta. Käytön aikana virtajohdot tai kaapelit voivat jäädä piiloon pensasaitoihin tai pensaikkoihin, jolloin terä saattaa osua niihin vahingossa.

• Käytä kuulonsuojaimia. Asianmukaiset suojavarusteet vähentävät henkilövahinkojen riskiä.

• Pitele pensasleikkuria kädessäsi tarttumalla ainoastaan sen eristettyihin tartuntapintoihin, sillä terä voi osua näkymättömissä oleviin johtoihin. Jos terät koskettavat jännitteellistä sähköjohtoa, myös pensasleikkurin paljaisiin metalliosiin voi syntyä jännite, jolloin käyttäjä voi saada sähköiskun.

• Pidä kaikki kehon osat poissa terän ulottuvilta. Älä yritä raivata leikkuujätettä tai pitää leikattavaa materiaalia kädessäsi, kun terät liikkuvat. Terän liike jatkuu, kun kytkin on asetettu OFF-asentoon. Hetken epähuomio pensasleikkuria käytettäessä voi johtaa vakavaan henkilövahinkoon.

• Kun irrotat juuttunutta materiaalia tai huollat pensasleikkuria, varmista, että kaikki virtakytkimet on asetettu OFF-asentoon ja että akku on irrotettu tai kytketty irti. Pensasleikkurin käynnistäminen vahingossa juuttunutta ainesta irrottaessa tai tuotetta huoltaessa voi johtaa vakavaan henkilövahinkoon.

• Kanna pensasleikkuria kahvasta ja varmista, että terä on pysäytettynä. Älä käytä virtakytkimiä. Pensasleikkurin asianmukainen kantaminen vähentää tahattoman käynnistyksen ja terien aiheuttamien henkilövahinkojen vaaraa.

Käytä aina terän suojusta, kun kuljetat pensasleikkuria tai kun pensasleikkuri on varastossa. Pensasleikkurin asianmukainen käsittely vähentää terien mahdollisesti aiheuttamien henkilövahinkojen riskiä. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Irrota akku käytön jälkeen, jotta laite ei käynnisty vahingossa.

• Tämä laite on vaarallinen työkalu, jos sitä käytetään huolimattomasti tai väärin. Tämä laite voi aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman.

• Älä käytä laitetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa laitteesta ilman valmistajan lupaa. Käytä vain valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.

• Tarkista laite ennen käyttöä. Katso Toimet ennen laitteen käynnistämistä sivulla 166 . Älä käytä vaurioitunutta laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita.

• Lapsia on valvottava, jotta voidaan varmistaa, etteivät he leiki laitteella. Älä koskaan anna lasten tai henkilöiden, joille ei ole annettu laitteen ja/tai akun käyttökoulutusta, käyttää tai korjata sitä. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.

• Säilytä laitetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä laite lasten ulottumattomissa.

• Laitteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle ja muille vakavia vahinkoja tai kuoleman. Huomautus: Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla laeilla. Noudata ilmoitettuja määräyksiä. Turvallisuusohjeet käyttöä varten VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Jos olet epävarma mistään laitteen käyttöön liittyvästä asiasta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyjän tai huoltoliikkeen puoleen. Älä tee mitään sellaista, mihin et katso taitojesi riittävän.

• Älä käytä laitetta, jos olet väsynyt tai nauttinut alkoholia tai huumeita, tai jos käytät lääkkeitä tai 1888 - 006 - 09.09.2024 161muita tuotteita, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

• Huonossa säässä työskentely on väsyttävää, ja siihen liittyy usein riskitekijöitä. Riskitekijöiden takia laitetta ei ole suositeltavaa käyttää huonoissa sääolosuhteissa, kuten sumuisella, sateisella tai erittäin kylmällä säällä, kovalla tuulella tai silloin, kun salamointi on mahdollista.

• Virheelliset terät voivat lisätä onnettomuuksien vaaraa.

• Älä anna lasten käyttää laitetta tai oleskella sen läheisyydessä. Koska laite on helppo käynnistää, myös lapset saattavat pystyä käynnistämään sen, ellei heitä valvota. Tämä voi johtaa vakaviin henkilövahinkoihin. Irrota akku aina, kun laite on ilman valvontaa.

• Huolehdi siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä laitteesta. Kun useampia käyttäjiä työskentelee samalla työalueella, on turvaetäisyyden oltava vähintään 15metriä. Muuten vaarana ovat vakavat henkilövahingot. Sammuta laite välittömästi, jos joku tulee lähemmäs. Älä käänny laitteen kanssa ympäri tarkistamatta ensin, että turva-alueella ei ole ketään.

• Varmista, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan laitteen hallintaan tai joudu kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa. Älä kuitenkaan käytä laitetta, ellei sinulla ole mahdollisuutta kutsua apua onnettomuustapauksessa.

• Tarkista aina työalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua leikkuulaitteistoon.

• Varmista, että voit siirtyä ja seisoa turvallisesti. Tarkista, onko ympäristössä esteitä (juuria, kiviä, oksia, kuoppia, ojia tai vastaavia), joista voi olla haittaa siirtyessäsi nopeasti. Ole erittäin varovainen työskennellessäsi viettävässä maastossa.

• Seiso aina tasapainoisessa ja tukevassa asennossa. Älä kurota.

• Sammuta laite, kun siirryt alueelta toiselle. Kiinnitä kuljetussuojus laiteeseen, kun laitetta ei käytetä.

• Älä koskaan laske laitetta maahan, ellet ole pysäyttänyt sitä ja poistanut akkua. Valvo laitetta aina, kun se on käynnissä.

• Varmista, etteivät vaatteet tai ruumiinosat pääse koskemaan terälaitteeseen laitteen ollessa käynnissä.

• Jos teriin tarttuu jotain käytön aikana, pysäytä ja sammuta laite. Varmista, että terälaite pysähtyy kokonaan. Poista akku ennen kuin puhdistat, tarkistat tai korjaat laitetta ja/tai teriä.

• Kun laite on sammutettu, pidä kädet ja jalat etäällä terälaitteesta, kunnes se on pysähtynyt täysin.

• Varo oksanpätkiä, joita voi sinkoutua ilmaan leikkuun aikana. Älä leikkaa liian lähellä maanpintaa, sillä ilmaan voi sinkoutua kiviä ja muuta irtotavaraa.

• Varo sinkoutuvia esineitä. Silmät on aina suojattava tarkoitukseen hyväksytyillä silmäsuojaimilla. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat ja muut vastaavat saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.

• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi laitteen pysäytyksen jälkeen.

• Älä koskaan työskentele tikkailta tai muulta huonosti kiinnitetyltä korkealta paikalta.

• Pidä laitteesta kiinni molemmin käsin. Pidä laitetta kehosi sivulla. (Kuva 18) Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät konetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa täysin, mutta ne voivat lieventää vammoja. Lisätietoja saat jälleenmyyjältä.

• Käytä suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa. (Kuva 19)

• Käytä hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovaurioita. (Kuva 20)

• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset. (Kuva 21)

• Käytä suojakäsineitä käytön ja ylläpitotöiden aikana. (Kuva 22)

• Käytä turvajalkineita, joissa on luistamaton pohja. (Kuva 23)

• Käytä lujasta materiaalista valmistettuja vaatteita. Vaatteiden on oltava vartalonmyötäiset, mutta ne eivät saa rajoittaa liikkumista. Käytä pitkiä housuja ja sido hiukset niskan taakse. Älä käytä koruja tai avokenkiä.

• Pidä ensiaputarvikkeet lähettyvillä. (Kuva 24) Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä. 162 1888 - 006 - 09.09.2024Tässä osassa kerrotaan laitteen turvaominaisuuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Lue kohdasta Huolto sivulla 167 tiedot siitä, missä osat sijaitsevat laitteessa. Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltoliikkeestä. VAROITUS: Älä koskaan käytä tuotetta, jos sen turvalaitteet ovat vaurioituneet. Laitteen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi. HUOMAUTUS: Kaikki laitteen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos laitteessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla laitteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat laitteen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike. Käyttöliittymän tarkistaminen Vihreät merkkivalot (A) näyttävät latauksen tilan. Vihreät merkkivalot myös ilmaisevat, että laite on käynnissä.

1. Paina virtapainiketta (B) pitkään. (Kuva 25)

a) Jos vihreät merkkivalot (A) palavat, laite on käynnissä. b) Jos vihreät merkkivalot (A) eivät pala, laite ei ole käynnissä.

Vianmääritys sivulla 168 jos varoitusvalo (C) vilkkuu. Etuliipaisimen tarkistaminen

1. Varmista, että käyttöliipaisin ja etuliipaisin liikkuvat

vapaasti ja palautusjousi toimii oikein.

3. Paina etuliipaisinta. (Kuva 26)

4. Paina käyttöliipaisinta. (Kuva 27)

5. Vapauta etuliipaisin tai käyttöliipaisin ja varmista,

että terälaite pysähtyy täysin. Kädensuojuksen tarkistaminen Kädensuojus estää käsiä koskettamasta teriä tahattomasti.

3. Varmista, että kädensuojus on asennettu oikein.

4. Tarkista kädensuojus vaurioiden varalta.

Terien ja teränsuojusten tarkistaminen Terien (A) pidemmät osat toimivat teränsuojuksina.

3. Käytä suojakäsineitä.

4. Varmista, että terät ja teränsuojukset eivät ole

vaurioituneet tai vääntyneet. Vaihda terät ja teränsuojukset, jos ne ovat vaurioituneet tai vääntyneet. (Kuva 28) Akkuturvallisuus VAROITUS: Lue kaikki turvallisuus- ja yleisohjeet. Turvallisuus- ja yleisohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan. Säilytä turvallisuus- ja yleisohjeet tulevaa käyttöä varten.

• Turvallisuusohjeet koskevat vain järjestelmän POWER FOR ALL 18 V:n ladattavia litiumioniakkuja.

• Käytä ladattavaa akkua vain POWER FOR ALL- järjestelmäkumppanien tuotteissa. Ladattavat 18 V:n akut, joissa on merkintä POWER FOR ALL, ovat täysin yhteensopivia seuraavien tuotteiden kanssa: – Kaikki 18V:n POWER FOR ALL-akkujärjestelmän tuotteet. – Kaikki 18 V:n tuotteet POWER FOR ALL- järjestelmäkumppaneilta.

• Noudata tuotteen käyttöoppaassa annettuja akkusuosituksia. Tämä on ainoa keino varmistaa ladattavan akun ja tuotteen turvallinen käyttö ja suojata akku vaaralliselta ylikuormitukselta.

• Lataa akut vain valmistajan tai POWER FOR ALL-järjestelmäkumppanien suosittelemilla laturilla. Muuhun akkutyyppiin sopiva laturi voi aiheuttaa käytettäessä tulipalovaaran.

• Akku toimitetaan osittain ladattuna. Jotta akun kapasiteetti olisi paras mahdollinen, lataa akku täyteen ennen kuin käytät sähkötyökalua ensimmäisen kerran.

• Säilytä akustot poissa lasten ulottuvilta.

• Älä avaa akkua. Tämä aiheuttaa oikosulkuvaaran.

• Jos akku vaurioituu tai sitä käytetään väärin, akusta voi vapautua höyryjä. Akku voi syttyä tuleen tai räjähtää. Varmista, että alue on hyvin tuuletettu, ja hakeudu lääkäriin, jos havaitset haittavaikutuksia. Höyryt voivat ärsyttää hengityselimiä.

• Jos akkua käytetään väärin tai se on vahingoittunut, akusta voi tihkua syttyviä nestettä. Vältä kontaktia tällaisen nesteen kanssa. Jos nestettä joutuu vahingossa iholle, huuhtele se vedellä. Jos 1888 - 006 - 09.09.2024 163nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Jos akku on vaurioitunut, nestettä voi purkautua ja valua lähellä oleville pinnoille. Tarkista vaurioituneet osat. Puhdista osat ja vaihda ne tarvittaessa.

• Älä aiheuta akuston oikosulkua. Kun akkua ei käytetä, pidä se etäällä metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka saattavat aiheuttaa kosketuksen liitinten välillä. Akkuliitinten saattaminen keskenään oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

• Akku voi vahingoittua siihen kohdistuvasta voimasta tai terävistä esineistä, kuten nauloista tai ruuvimeisseleistä. Sisäinen oikosulku voi aiheuttaa akun palamisen, savuamisen, räjähtämisen tai ylikuumenemisen.

• Älä koskaan huolla vahingoittuneita akkuja. Akkuja saavat huoltaa vain valmistaja ja valtuutetut palveluntarjoajat.

• Suojaa akku tulelta, lialta, vedeltä, kosteudelta ja kuumuudelta, kuten jatkuvalta voimakkaalta auringonvalolta. Akku voi räjähtää tai voi aiheutua oikosulku.

• Käytä tuotteen akkua ainoastaan lämpötiloissa -5 °C – 40 °C.

• Säilytä akkua vain lämpötilassa -20 °C – 50 °C. Älä esimerkiksi jätä akkua autoon kesällä. Kun lämpötila on < 0 °C, joidenkin laitteiden teho voi heiketä.

• Lataa akkua vain lämpötilassa 0 °C – 35 °C. Lataaminen tämän lämpötila-alueen ulkopuolella saattaa vaurioittaa paristoa ja aiheuttaa palovaaran. Akkulaturin turvallisuus VAROITUS: Lue kaikki turvallisuus- ja yleisohjeet. Turvallisuus- ja yleisohjeiden noudattamisen laiminlyöminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan. Säilytä nämä ohjeet turvallisessa paikassa. Käytä laturia vain, jos pystyt täysin arvioimaan kaikki toiminnot ja suorittamaan ne rajoituksetta tai jos olet saanut vastaavat ohjeet.

Tätä laturia ei ole tarkoitettu lasten tai sellaisten henkilöiden käyttöön, joilla on ruumiillisia, aisteihin liittyviä tai henkisiä rajoitteita tai joilla ei ole riittävästi kokemusta tai tietämystä sen käytöstä. Tätä laturia voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on ruumiillisia, aisteihin liittyviä tai henkisiä rajoitteita tai joilla ei ole riittävästi kokemusta tai tietämystä sen käytöstä, jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on opastanut heitä laturin turvallisessa käytössä ja he ymmärtävät siihen liittyvät vaarat. Muussa tapauksessa on olemassa käyttövirheiden ja loukkaantumisen vaara.

Valvo lapsia laitteen käytön, puhdistuksen ja huollon aikana. Näin voidaan varmistaa, että lapset eivät leiki laturilla.

• Lataa vain 18voltin POWER FOR ALL-järjestelmän akkuja, joiden kapasiteetti on vähintään 1,5Ah. Akun jännitteen on vastattava laturin akun latausjännitettä. Älä lataa akkuja, jotka eivät sovellu uudelleenlataukseen. Muuten on olemassa tulipalon ja räjähdyksen vaara.

• Käytä laturia vain suljetussa tilassa, äläkä altista sitä kosteille olosuhteille. Sähkötyökaluun tunkeutunut vesi lisää sähköiskun vaaraa.

• Pidä laturi puhtaana. Lika aiheuttaa sähköiskun vaaran.

• Tarkista aina laturi, kaapeli ja pistoke ennen käyttöä. Lopeta laturin käyttö, jos havaitset vaurioita. Älä avaa laturia itse, vaan vie se korjattavaksi Husqvarna-huoltoliikkeeseen tai valtuutettuun huoltoliikkeeseen, joka käyttää ainoastaan alkuperäisiä varaosia. Vaurioituneet laturit, kaapelit ja pistokkeet lisäävät sähköiskun vaaraa.

• Älä käytä laturia helposti syttyvällä pinnalla (esim. paperi, tekstiilit) tai helposti syttyvässä ympäristössä. Laturi kuumenee käytön aikana, mikä aiheuttaa tulipalon vaaran.

• Älä peitä laturin ilmanvaihtoaukkoja. Muuten laturi voi ylikuumentua eikä se enää toimi kunnolla.

• Lataa akku ainoastaan valmistajan tarkoitukseen nimeämällä laturilla. Tietynlaiseen akustoon soveltuva laturi voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisen akuston lataamiseen.

• Jos akku vaurioituu tai sitä käytetään väärin, akusta voi myös vapautua höyryjä. Varmista, että alue on hyvin tuuletettu, ja hakeudu lääkäriin, jos havaitset haittavaikutuksia. Höyryt voivat ärsyttää hengityselimiä.

• Akusta voi tihkua nestettä väärissä olosuhteissa. Vältä kontaktia tällaisen nesteen kanssa. Jos nestettä joutuu vahingossa iholle, huuhtele se vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

• Vain Isossa-Britanniassa myytävät tuotteet: Laitteesi on varustettu BS 1363/A -standardin mukaisella sähköpistokkeella, jossa on sisäinen sulake (ASTA- sertifioitu BS 1362 -standardin mukaisesti). Jos pistoke ei sovi pistorasiaan, pistoke on katkaistava ja valtuutetun huoltohenkilön on asennettava sen tilalle sopiva pistoke. Vaihtopistokkeessa on oltava sama sulakeluokitus kuin alkuperäisessä pistokkeessa. Katkaistu pistoke on hävitettävä sähköiskun vaaran välttämiseksi, eikä sitä saa koskaan enää laittaa pistorasiaan. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen huoltamista. 164 1888 - 006 - 09.09.2024• Irrota akku ennen laitteen huoltoa, muita tarkistuksia tai kokoamista.

• Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Anna huoltoliikkeen tehdä suuremmat korjaus- ja huoltotoimet.

• Älä pese akkua tai akkulaturia vedellä. Vahvat pesuaineet voivat vaurioittaa muovia.

• Laitteen huoltamatta jättäminen lyhentää sen käyttöikää ja lisää onnettomuusriskiä.

• Laitteen huolto- ja korjaustyöt, erityisesti laitteen turvalaitteille tehtävät työt, vaativat erityiskoulutusta. Jos kaikkia käyttöohjekirjassa lueteltuja tarkastuksia ei huollon jälkeen voida suorittaa hyväksytysti, vie laite huoltoliikkeeseen. Siellä laitteesi huolletaan ja korjataan ammattimaisesti.

• Käytä vain alkuperäisiä varaosia. Asentaminen Johdanto Tässä osassa kerrotaan, miten laite asennetaan ja säädetään. VAROITUS: Lue turvallisuutta käsittelevä luku ja asennusohjeet ennen laitteen asentamista. Koukun kiinnitys seinään

• Kiinnitä koukku seinään sisätiloissa.

• Älä aseta koukkua suoraan auringonpaisteeseen. Lämpötilan tulee olla ‑10°C–70°C.

• Koukku voidaan asentaa kipsilevy-, puu- tai betoniseinään. HUOMAUTUS: Varmista, että seinä kestää vähintään 30 kg:n kuorman.

• Kiinnitä tuote seinään kolmella ruuvilla (A). Käytä tarvittaessa ruuvitulppia (B). (Kuva 29) HUOMAUTUS: Varmista, että ruuvit sopivat seinän materiaaliin.

• Lisätietoa laitteellesi saatavana olevista varastoinnin lisävarusteista saat ottamalla yhteyttä Husqvarna- huoltoon. Käyttö Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä. Akku VAROITUS: Ennen kuin käytät akkua, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Lue myös akun ja akkulaturin käyttöohje niin, että ymmärrät sen sisällön. Säilytä akku ja laturi oikeassa lämpötilassa. Ympäristön lämpötila Akun käyttäminen laitteessa -5 °C – 40 °C Akun lataaminen 0 °C – 35 °C Akkulaturin kytkeminen

1. Kytke akkulaturi tyyppikilven mukaiseen

verkkovirtaan ja taajuuteen.

2. Aseta pistoke maadoitettuun pistorasiaan.

Akkulaturin vihreä merkkivalo vilkkuu kerran. Huomautus: Lataaminen on mahdollista vain, kun akun lämpötila on sallitun vaihteluvälin ( (0 °C – 35 °C)) rajoissa. Akun lataaminen Lataa akku ennen ensimmäistä käyttökertaa. Huomautus: Lataaminen on mahdollista vain, kun akun lämpötila on sallitun vaihteluvälin (0–35 °C) rajoissa.

1. Kytke sitten akkulaturin virtajohto maadoitettuun

pistorasiaan. HUOMAUTUS: Varmista, että verkkovirrassa on oikea jännite ja taajuus. 1888 - 006 - 09.09.2024 1652. Aseta akku akkulaturiin. Akku on liitetty akkulaturiin, kun vihreä merkkivalo vilkkuu. (Kuva 30) (Kuva 31)

3. Akku on ladattu täyteen, kun akkulaturin vihreä

merkkivalo palaa. Lataa akkua enintään 24tuntia.

4. Irrota akkulaturi verkkovirrasta.

HUOMAUTUS: Älä vedä virtajohdosta.

5. Irrota akku akkulaturista.

Akun varaustilan merkkivalo akkulaturissa Akkulaturin punainen merkkivalo (A) ja vihreä merkkivalo (B) ilmaisevat akun tilan. Katso kohta Akun tilan merkkivalo laitteessa sivulla 166

(Kuva 32) Akkulaturi Merkkivalo Akun tila P4A 18-C50 Vihreä merkkiva- lo vilkkuu. Akkua ladataan. P4A 18-C70 Vihreä merkkiva- lo vilkkuu no- peasti. Akkua ladataan. Vihreä merkkiva- lo vilkkuu hitaas- ti. Akun varaustaso on 80 %. P4A 18-C50 P4A 18-C70 Vihreä merkkiva- lo palaa. Akku on ladattu täyteen. P4A 18-C70 Punainen merk- kivalo palaa. Katso kohta Ak- kulaturi sivulla

Punainen merk- kivalo vilkkuu nopeasti. Katso kohta Ak- kulaturi sivulla

Akun tilan merkkivalo laitteessa Kun akku on asennettu laitteeseen, laitteen merkkivalot ilmaisevat akun tilan. (Kuva 33) Merkkivalo Akun tila Merkkivalot 1, 2 ja 3 palavat. Täyteen ladattu. Merkkivalot 1 ja 2 palavat. Riittävästi ladattu Merkkivalo 1 palaa. Akun virta on vähissä. Merkkivalo Akun tila Merkkivalo 1 vilkkuu. Akku on tyhjä. Akun latausti- lan ilmaisin vilkkuu. Lataa akku. Katso kohta Akun lataaminen sivulla 165

Akun kiinnittäminen laitteeseen VAROITUS: Käytä akkua vain 18 V:n POWER FOR ALL-järjestelmän tuotteiden kanssa.

1. Lataa akku täyteen.

2. Paina akku laitteen akun pidikkeeseen. Akku lukittuu

paikalleen, kun kuulet napsahduksen. (Kuva 34) HUOMAUTUS: Jos akku ei mene paikalleen pidikkeeseen helposti, sitä ei ole asennettu oikein pidikkeeseen. Se voi vaurioittaa laitetta. Toimet ennen laitteen käynnistämistä

1. Tarkista työalue. Poista esineet, jotka voivat

2. Tarkista terälaite. Varmista, että terät ovat teräviä ja

että niissä ei ole halkeamia tai muita vaurioita.

3. Tarkista, että laite toimii oikein. Tarkista, että kaikki

mutterit ja ruuvit on kiristetty.

4. Varmista, että kahva ja turvalaitteet eivät ole

vaurioituneet ja että ne on kiinnitetty oikein. Älä käytä laitetta, jos siitä puuttuu osia tai jos sen alkuperäisiä ominaisuuksia on muutettu. Käytä tarvittaessa suojakäsineitä.

5. Varmista ennen laitteen käyttöä, että suojukset eivät

ole vaurioituneet ja että ne on kiinnitetty oikein. Laitteen käynnistäminen

1. Paina virtapainiketta, kunnes vihreä merkkivalo

2. Paina etukahvan etuliipaisinta. (Kuva 36)

3. Paina käyttöliipaisinta. (Kuva 37)

1. Käynnistä lähellä maata ja nosta laitetta aitaa pitkin

leikatessasi sivuja. Pidä huolta, ettei laitteen runko kosketa aitaan. (Kuva 38) VAROITUS: Pidä huolta, ettei terälaitteen kärki kosketa maahan.

2. Pidä laite mahdollisimman lähellä kehoasi, jotta voit

työskennellä tasapainoisessa asennossa.

3. Ole varovainen ja käytä laitetta hitaasti.

1888 - 006 - 09.09.2024Automaattinen pysäytystoiminto Laitteessa on automaattinen pysäytystoiminto, joka pysäyttää laitteen, kun sitä ei käytetä. Laite sammuu 3 minuutin kuluttua. Laitteen pysäyttäminen

1. Vapauta käyttöliipaisin ja etuliipaisin.

2. Paina virtapainiketta, kunnes vihreä merkkivalo

3. Paina akun vapautuspainiketta ja irrota akku. (Kuva

39) Huolto Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen huoltamista. VAROITUS: Irrota akku ennen laitteen huoltamista. Huoltokaavio Alla on luettelo tuotteelle tehtävistä huoltotoimista. Huolto Aina en- nen käyt- töä Viikoittain Kuukau- sittain Puhdista tuotteen ulko-osat. X Tarkista, että virtapainike toimii kunnolla ja että se on ehjä. X Varmista, että käyttöliipaisin ja etuliipaisin toimivat asianmukaisesti ja turvallises- ti.

Varmista, että kaikki ohjaimet toimivat ja ovat ehjiä. X Varmista, että leikkuuterässä ja leikkuuterän suojuksessa ei ole halkeamia tai muita vaurioita. Vaihda leikkuuterä tai leikkuuterän suojus, jos niissä on halke- amia tai jos niihin on kohdistunut iskuja.

Vaihda leikkuuterä, jos se on taipunut tai vaurioitunut. X Varmista, että kädensuojus ei ole vaurioitunut. Vaihda suojus, jos se on vaurioi- tunut.

Varmista, että kaikki ruuvit ja mutterit on kiristetty. X Varmista, ettei akku ole vaurioitunut. X Varmista, että akku on ladattu. X Varmista, että akkulaturi ei ole vaurioitunut. X Varmista, että leikkuuterien kiinnitysruuvit on kiristetty oikein. X Tarkista akun ja tuotteen väliset kytkennät. Tarkista akun ja akkulaturin välinen kytkentä.

Tarkista, että lehtienkerääjä ei ole vaurioitunut. X Akun ja akkulaturin tarkistaminen

3. Varmista, että akkulaturin johto ei ole vaurioitunut ja

ettei siinä ole murtumia. 1888 - 006 - 09.09.2024 167Laitteen, akun ja akkulaturin puhdistaminen

1. Puhdista laite käytön jälkeen kuivalla liinalla.

2. Puhdista akku ja akkulaturi kuivalla liinalla. Pidä

akun ohjauskiskot puhtaina.

3. Varmista, että akun ja akkulaturin liittimet ovat

puhtaat ennen kuin akku asetetaan akkulaturiin tai laitteeseen. Terän tarkistaminen

1. Puhdista leikkuuterä ylimääräisistä materiaaleista

korroosiolta suojaavalla puhdistusaineella ennen laitteen käyttöä ja käytön jälkeen.

2. Tutki leikkuuterän särmät vaurioiden ja vääntymien

3. Viilaa terän jäysteet pois.

4. Varmista, että terät liikkuvat vapaasti.

Terien puhdistaminen ja voiteleminen

1. Puhdista terät ylimääräisistä materiaaleista ennen

laitteen käyttöä ja käytön jälkeen.

2. Voitele terät ennen pidempiaikaista säilytystä.

Huomautus: Lisätietoja suositelluista puhdistus- ja voiteluaineista saat huoltoliikkeestä. Vianmääritys Käyttöliittymä Ongelma Mahdolliset viat Mahdollinen ratkaisu Vihreä merkkivalo vilkkuu. Matala akun jännite. Lataa akku. Punainen merkkivalo vilkkuu. Ylikuormitus. Terävarustus ei pääse liikkumaan vapaasti. Vapauta terävarustus. Lämpötilavaihtelu. Anna tuotteen jäähtyä. Käyttöliipaisinta ja käynnistyspainiketta pai- netaan samaan aikaan. Vapauta käyttöliipaisin ja paina käynnistys- painiketta. Vihreä ja punainen merkkivalo vilkkuvat vuorotellen Akku on tyhjä. Lataa akku. Akku on vaurioitunut. Ota yhteyttä huoltoliikkeeseen. Akkulaturi Akkulaturin merkki- valo Syy Ratkaisu Vihreä merkkivalo palaa. (P4A 18-C50) Vihreä merkkivalo palaa ja punainen merkkivalo vilkkuu. (P4A 18-C70) Akkua ei ole asennettu oikein ak- kulaturiin. Poista akku laturista ja asenna akku uudelleen akkulatu- riin. Akun ja akkulaturin liittimet ovat likaiset. Puhdista akun ja akkulaturin liittimet. Voit esimerkiksi asettaa akun laturiin ja irrottaa sen useita kertoja. Akku on vaurioitunut. Vaihda akku. Laturi havaitsee sisäisen virheen. Varmista, että kaikki akut on asetettu kunnolla paikoil- leen. Irrota pistoke ja aseta se takaisin paikalleen. Jos virhe ilmenee uudelleen, pyydä valtuutettua Husqvarna- huoltoliikettä tarkistamaan akkulaturi. 168 1888 - 006 - 09.09.2024Akkulaturin merkki- valo Syy Ratkaisu Vihreä merkkivalo palaa. (P4A 18-C50) Punainen merkkivalo palaa. (P4A 18-C70) Akun lämpötila on vaihteluvälin ulkopuolella. Odota, kunnes akun lämpötila on taas sallitun vaihteluvä- lin (0–35°C) rajoissa. Vihreä merkkivalo ei pala. (P4A 18-C50) Vihreä ja punainen merkkivalo eivät pala. (P4A 18-C70) Akkulaturia ei ole kytketty oikein pistorasiaan. Liitä akkulaturi pistorasiaan. Viallinen pistorasia. Kytke akkulaturi tyyppikilven mukaiseen verkkovirtaan ja taajuuteen. Pistorasia, virtajohto tai akkulatu- ri on vaurioitunut. Tarkasta verkkojännite. Ota tarvittaessa yhteys valtuutet- tuun huoltoliikkeeseen. Muut virheet. Jos muita virheitä ilmenee, sammuta tuote, irrota akku ja ota yhteys valtuutettuun huoltoliik- keeseen. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Mukana tulleet litiumioniakut ovat vaarallisten aineiden lainsäädännön määräysten mukaisia.

• Pakkauksessa ja etiketissä olevia kaupallista tavarakuljetusta koskevia erityismääräyksiä on noudatettava, myös kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa.

• Keskustele erityiskoulutuksen saaneen vaarallisten aineiden asiantuntijan kanssa ennen tuotteen lähettämistä. Noudata kaikkia kansallisia määräyksiä.

• Teippaa paljaat liittimet pakatessasi akun. Aseta akku pakettiin tiukasti niin, ettei se pääse liikkumaan.

• Irrota akku varastoinnin tai kuljetuksen ajaksi.

• Säilytä akkua ja akkulaturia kuivassa paikassa, johon ei pääse kosteutta tai huurretta.

• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä säilytä akkua metallilaatikossa.

• Säilytä akkua -20–+50°C:n (-4–122°F) lämpötilassa paikassa, jossa se ei ole suorassa auringonvalossa.

• Säilytä akkulaturia tilassa, jossa lämpötila on 5– 45°C ja jossa se ei ole suorassa auringonvalossa.

• Säilytä tuotetta -40–+60°C (-40–+140°F) lämpötilassa.

• Käytä akkulaturia ainoastaan 0–35°C:n (32–95°F) lämpötilassa.

• Lataa akku ennen pitkäaikaista säilytystä niin, että sen varaustaso on 30–50prosenttia.

• Säilytä akkua kuivassa ja suljetussa tilassa.

• Pidä akku erillään akkulaturista varastoinnin aikana. Älä anna lasten tai asiaankuulumattomien henkilöiden koskea laitteeseen. Säilytä laitetta lukollisessa tilassa.

• Puhdista ja huolla laite huolellisesti ennen pitkäaikaista säilytystä.

• Käytä kuljetussuojusta kuljetuksen ja varastoinnin aikana vaurioiden ja vammojen välttämiseksi.

• Kiinnitä laite hyvin kuljetuksen ajaksi.

• Säilytä laitetta pystysuorassa tai ripusta se mukana toimitettuun koukkuun. Katso kohdasta Koukun kiinnitys seinään sivulla 165

(Kuva 40) Akun, akkulaturin ja tuotteen hävittäminen Alla oleva symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Tämä auttaa estämään sekä ympäristö- että henkilövahinkoja. Saat lisätietoja paikallisviranomaisilta, jätehuollolta tai jälleenmyyjältäsi. (Kuva 15) Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa. 1888 - 006 - 09.09.2024 169Tekniset tiedot Tekniset tiedot Aspire H50-P4A Moottori Moottorityyppi PMDC Paino Paino ilman akkua, kg 3,0 Paino akun kanssa, kg 3,4 Leikkuuterä Tyyppi Kaksipuolinen Terän pituus, mm 500 Terän nopeus, leikkuu/min 2800 Melupäästöt

Äänitasot Äänenpainetaso käyttäjän korvan tasalla mitattuna standardin EN 62841-4-2 mukaan, dB (A)

2,48/2,26 Laitteeseen hyväksytyt akut Akku P4A 18-B45 Tyyppi Litiumioni Akun kapasiteetti, Ah Katso akun tyyppikilpi Nimellisjännite, V 18

Melupäästö ympäristöön äänitehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Taatun ja mitatun äänentehon erona on se, että taattu äänenteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri laitteiden välillä direktiivin 2000/14/EY mukaisesti.

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,5 m/s

Ilmoitettu tärinän kokonaisarvo on mitattu normaalin testimenetelmän mukaisesti, ja sen avulla voi verrata työkaluja keskenään. Ilmoitettua tärinän kokonaisarvoa voi käyttää myös altistuksen alustavassa arvioinnissa. 170 1888 - 006 - 09.09.2024Akku P4A 18-B45 Paino, kg 0,4 Hyväksytyt akkulaturit Akkulaturi P4A 18-C50 P4A 18-C70 Tulojännite, V Katso latureiden luokitustiedot. Katso latureiden luokitustiedot. Taajuus, Hz 50–60 50–60 Teho, W 50 70 Lähtöjännite, V, tasavirta/ am- peeria, A 14,4–18/2 14,4–18/3 1888 - 006 - 09.09.2024 171Vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote: Kuvaus Akkukäyttöinen pensasleikkuri Tuotemerkki Husqvarna Tyyppi/malli Aspire H50-P4A Tunniste Sarjanumerot vuodesta 2023 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Direktiivi/asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EC Melupäästödirektiivi 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 62841-1:2015/A11:2022, EN 62841-4-2:2019/A1:2022, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018. Sovelletaan vaatimustenmukaisuuden arviointimenettelyä direktiivin 2000/14/EY liitteen V mukaisesti. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 170

Huskvarna, 2023-12-11 Claes Losdal, tuotekehityspäällikkö, Husqvarna AB Teknisestä dokumentaatiosta vastaava edustaja 172 1888 - 006 - 09.09.2024Lisenssit Copyright

2012-2020 STMicroelectronics Takuu ei koske vikoja, jotka johtuvat normaalista kulumisesta, laiminlyönnistä, virheellisestä käytöstä, luvattomasta korjauksesta tai siitä, että imulaitteisto on liitetty virheelliseen jännitteeseen. Kaikki oikeudet pidätetään. Jakelu ja käyttö lähde- ja binäärimuodoissa, muutoksitta tai muuttamatta, on sallittua edellyttäen, että seuraavat ehdot täyttyvät:

• Lähdekoodin uudelleenjakeluihin on sisällytettävä edellä oleva tekijänoikeusilmoitus, tämä ehtoluettelo ja jäljempänä oleva vastuuvapauslauseke.

• Binäärimuodossa olevien uudelleenjakeluiden mukana toimitettavaan dokumentaatioon ja/tai muuhun materiaaliin on sisällytettävä edellä oleva tekijänoikeusilmoitus, tämä ehtoluettelo ja seuraava vastuuvapauslauseke.

• STMicroelectronicsin nimeä tai sen toimittajien nimiä ei saa käyttää ohjelmistosta johdettujen tuotteiden mainostamiseen tai suositteluun ilman etukäteen saatua nimenomaista kirjallista lupaa.

2009-2019 Arm Limited. Kaikki oikeudet pidätetään. Versio 2.0, tammikuu 2004 http://www.apache.org/ licenses/

”Lisenssi” tarkoittaa tämän asiakirjan kohdissa 1– 9 määritettyjä käyttö-, monistus- ja jakeluehtoja. ”Lisenssinantaja” tarkoittaa tekijänoikeuden omistajaa tai tekijänoikeuden haltijan valtuuttamaa tahoa, joka myöntää lisenssin. ”Oikeushenkilö” tarkoittaa yhteenliittymää, johon kuuluvat kyseinen taho ja kaikki muut tahot, jotka hallinnoivat tehoa, ovat sen hallinnassa tai kuuluvat sen kanssa samaan hallintoon. Tässä määritelmässä ”hallinnoinnilla” tarkoitetaan (i) suoraa tai epäsuoraa määräysvaltaa yhteisön johtoon ja johtamiseen (sopimukseen tai muuhun seikkaan perustuen) tai (ii) vähintään 50%:n omistusosuutta saatavilla olevista osakkeista tai (iii) yhteisön tosiasiallista omistajuutta. ”Sinä” tarkoittaa luonnollista henkilöä tai oikeushenkilöä, joka käyttää tämän lisenssin mukaisia oikeuksia. ”Lähdemuoto” tarkoittaa suositeltavaa muotoa muutosten tekemiseen esimerkiksi ohjelmiston lähdekoodiin, dokumentaatiolähteeseen ja määritystiedostoihin. ”Kohdemuoto” tarkoittaa kaikkia muotoja, jotka saadaan Lähdemuodon mekaanisen muuntamisen tai kääntämisen tuloksena, mukaan lukien koostettu kohdekoodi, luotu dokumentaatio ja muuntaminen muihin mediatyyppeihin. ”Teos” tarkoittaa Lähde- tai Kohdemuodossa olevaa alkuperäisteosta, joka saatetaan saataville Lisenssin perusteella teokseen sisällytetyn tai liitetyn tekijänoikeusilmoituksen mukaisesti (esimerkki alla olevassa liitteessä). ”Johdannaisteokset” tarkoittavat kaikkia Lähde- tai Kohdemuodossa olevia teoksia, jotka perustuvat (tai jotka on johdettu) Teoksesta ja joihin tehdyt toimitukselliset muutokset, huomautukset, kehitystoimet tai muut muokkaukset muodostavat kokonaisuudessaan alkuperäisteoksen. Lisenssiä sovellettaessa Johdannaisteokset eivät sisällä teoksia, jotka ovat erotettavissa teoksesta tai jotka yhdistyvät (tai liittyvät vain nimen perusteella) Teoksen ja sen Johdannaisteosten rajapintoihin. ”Panos” tarkoittaa mitä tahansa teosta, mukaan lukien Teoksen alkuperäinen versio ja Teoksen tai sen Johdannaisteosten muokkaukset tai laajennukset, joita tekijänoikeuden haltija, yksilö tai oikeushenkilö, jolla on valtuus lähettää muokkaus tai laajennus, lähettää tarkoituksella Lisenssinhaltijalle sisällytettäväksi Teokseen. Tässä määritelmässä ”lähettäminen” tarkoittaa mitä tahansa sähköistä, sanallista tai kirjallista viestintää, joka lähetetään Lisenssinhaltijalle tai sen edustajille, mukaan lukien viestintä sähköisellä postituslistalla, lähdekoodien hallintajärjestelmissä ja ongelmien seurantajärjestelmissä, joita Lisenssinhaltija hallinnoi tai joita hallinnoidaan lisenssinantajan puolesta, tarkoituksena keskustella Teoksesta ja parantaa sitä, lukuun ottamatta viestintää, jonka tekijänoikeuksien omistaja on selvästi merkinnyt tai muutoin osoittanut kirjallisesti olevan ”Muu kuin Panos”. ”Toimittaja” tarkoittaa Lisenssinhaltijaa tai mitä tahansa yksilöä tai oikeushenkilöä, jonka puolesta Lisenssinhaltija on vastaanottanut Panoksen ja sisällyttänyt sen Teokseen. 1888 - 006 - 09.09.2024 1732. Tekijänoikeuden myöntäminen. Kukin Toimittaja myöntää Sinulle lisenssin käyttöehtojen mukaisesti pysyvän, maailmanlaajuisen, ei-yksinomaisen, ilmaisen, rojaltivapaan ja peruuttamattoman tekijänoikeuslisenssin monistaa, laatia johdannaisteoksia, esittää ja suorittaa julkisesti, alilisensoida ja jaella Teosta ja asiaankuuluvia Johdannaisteoksia Lähde- tai Kohdemuodossa.

3. Patenttilisenssin myöntäminen.

Kukin Toimittaja myöntää Sinulle tämän lisenssin käyttöehtojen mukaisesti pysyvän, maailmanlaajuisen, ei-yksinomaisen, ilmaisen, rojaltivapaan, peruuttamattoman (pois lukien tämän kappaleen ehdot) patenttilisenssin Teoksen valmistamiseen, valmistuttamiseen, käyttöön, myyntiin tarjoamiseen, myyntiin, tuontiin ja Teoksen siirtoon muulla tavoin tilanteissa, joissa lisenssiä sovelletaan vain sellaisiin patenttivaatimuksiin, jotka ovat kyseisen Toimittajan lisensoitavissa ja jotka välttämättä loukkaavat patenttia pelkillä Teokseen liittyvillä Panoksillaan tai Panosten yhdistelmällä, jotka toimitettiin Teosta varten. Jos panet vireille patenttiriidan mitä tahansa tahoa vastaan (mukaan lukien liitännäiskanne tai vastakanne oikeudenkäynnissä) väittäen, että Teos tai Teokseen sisällytetty Panos on suora tai myötävaikuttava patenttirikkomus, kaikki Sinulle Lisenssin perusteella myönnetyt patenttilisenssit päättyvät päivänä, jona kyseinen riita-asia tulee vireille.

Voit monistaa ja jaella Teoksen tai Johdannaisteosten kopioita missä tahansa muodossa muokattuina tai muokkaamattomina ja Lähde- tai Kohdemuodoissa, jos seuraavat ehdot täyttyvät:

• Sinun on annettava Teoksen tai Johdannaisteosten vastaanottajille kopio tästä Lisenssistä; ja

• Sinun on lisättävä kaikkiin mukautettuihin tiedostoihin selkeä ilmoitus, että olet muuttanut tiedostoja; ja Sinun on säilytettävä kaikissa Lähdemuodossa jakelemissasi Johdannaisteoksissa kaikki tekijänoikeus-, patentti-, tuotemerkki- ja jakelu- sekä attribuutioilmoitukset Teoksen Lähdemuodosta pois lukien ilmoitukset, jotka eivät liity mihinkään Johdannaisteosten osiin; ja

• Jos Teoksen jakelu sisältää tekstitiedoston "ILMOITUS”, kaikissa jakelemissasi Johdannaisteoksissa on oltava luettavissa oleva kopio ILMOITUS-tiedostossa olevista attribuutioilmoituksista, jotka eivät liity mihinkään Johdannaisteosten osiin. Kopio on oltava vähintään yhdessä seuraavista sijainneista: Johdannaisteoksen osana jaeltavassa ILMOITUS- tiedostossa, Lähdemuodossa tai dokumentaatiossa (jos sellainen toimitetaan Johdannaisteosten kanssa) tai Johdannaisteosten luomassa näytössä sijainnissa, jossa kolmannen osapuolen ilmoitukset yleensä näytetään (jos ilmoituksia on). ILMOITUS- tiedoston sisältö annetaan vain tiedoksi. Se ei muokkaa Lisenssiä. Voit lisätä omia attribuutioilmoituksia jakelemiisi Johdannaisteoksiin Teoksen ILMOITUS-tekstin oheen tai sen liitteeksi, jos lisäattribuutioilmoituksia ei voida tulkita Lisenssin muutoksiksi. Voit lisätä oman tekijänoikeuslausekkeen muokkauksiisi ja ilmoittaa lisenssiin liittyvistä lisäehdoista tai muista käyttöehdoista, jotka koskevat muokkaustesi käyttöä, monistamista tai jakelua tai Johdannaisteoksia kokonaisuudessaan, edellyttäen että käytät, monistat ja jakelet Teosta muutoin tässä Lisenssissä esitettyjen ehtojen mukaisesti.

5. Panosten lähettäminen.

Ellei nimenomaisesti toisin ilmoiteta, kaikki Sinulle tai Lisenssinhaltijalle tarkoituksella toimitetut Teokseen sisällytettäväksi tarkoitetut Panokset ovat näiden käyttöehtojen alaisia ilman lisäehtoja. Edellä mainitusta huolimatta mikään tässä asiakirjassa mainittu seikka ei korvaa tai muokkaa minkään sellaisen erillisen lisenssisopimuksen ehtoja, jonka olet mahdollisesti solminut Lisenssinhaltijan kanssa kyseessä olevista Panoksista.

Lisenssi ei anna lupaa käyttää Lisenssinantajan tuotenimiä, tavaramerkkejä, palvelumerkkejä tai tuotenimiä, paitsi jos se on välttämätöntä ja tavanomaista Teoksen alkuperän kuvaamiseksi ja ILMOITUS-tiedoston sisällön monistamiseksi.

7. Takuun vastuuvapauslauseke.

Ellei sovellettavassa lainsäädännössä toisin säädetä tai ellei kirjallisesti ole toisin sovittu, Lisenssinantaja antaa Teoksen (ja kaikki Toimittajat antavat Panoksensa) ”SELLAISENAAN” ILMAN TAKUITA TAI EHTOJA (nimenomaisia tai oletettuja), mukaan lukien takuut ja ehdot, jotka koskevat OMISTUSOIKEUTTA, OIKEUKSIEN LOUKKAAMATTOMUUTTA, MYYNTIKELPOISUUTTA tai SOVELTUVUUTTA TIETTYYN TARKOITUKSEEN. Vastaat yksin sen määrittämisestä, onko Teoksen käyttö tai uudelleenjakelu tarkoituksenmukaista, ja vastaat kaikista Lisenssin mukaisten oikeuksien käyttämiseen liittyvistä riskeistä. 8. Vastuunrajoitus. Missään tapauksessa ja minkään juridisen teorian mukaan johtuen rikkomuksesta (mukaan lukien laiminlyönti), sopimuksesta tai muusta seikasta, pois lukien lainsäädännön vaatimat tilanteet (kuten tahalliset ja törkeän huolimattomat toimet) tai kirjallisesti sovitut tilanteet, yksikään Toimittaja ei ole vastuussa Sinulle koituneista vahingoista, mukaan lukien kaikki suorat, epäsuorat, erityiset, esimerkilliset tai välilliset vahingot, jotka johtuvat Lisenssistä tai Teoksen käytöstä tai kykenemättömyydestä käyttää sitä (mukaan lukien mutta rajoittumatta vahingot, jotka liittyvät liikearvon menetykseen, töiden keskeytymiseen, tietokoneen vioittumiseen tai vikaan tai muihin kaupallisiin vahinkoihin tai tappioihin), vaikka Toimittajalle olisi kerrottu kyseisten vahinkojen mahdollisuudesta.

1888 - 006 - 09.09.20249. Takuun tai lisävastuun hyväksyminen. Teoksen tai Johdannaisteoksen uudelleenjakelun yhteydessä voit halutessasi tarjota ja periä palkkion tuen, takuun, korvausvastuun tai muiden velvoitteiden ja/tai oikeuksien hyväksymisestä Lisenssin mukaisesti. Velvoitteiden hyväksymiseen liittyen voit kuitenkin toimia vain omaan lukuusi ja omalla vastuullasi (et minkään muun Toimittajan lukuun) ja vain jos suostut vapauttamaan vastuusta kunkin Toimittajan, puolustamaan ja pitämään kutakin Toimittajaa syyttömänä sellaisten vaatimusten osalta, jotka Toimittaja on aiheuttanut tai josta Toimittajaa syytetään, koska hyväksyit kyseessä olevat takuut tai lisävastuut.
