530iP4 - Çit Kesme Makası HUSQVARNA - Ücretsiz kullanım kılavuzu

Ürün Türü	Pil Tabanlı Sırık Budama Makası
Marka	Husqvarna
Model	530iP4
Motor	BLDC (fırçasız) 36 V
Zincir Hızı	18 m/s
Yağ Tankı Kapasitesi	0,15 l
Ağırlık (pil, aksesuar ve koşum hariç)	3,4 kg
Koruma Sınıfı	IPX4
Ses Gücü Seviyesi	98 dB(A)
Ses Basıncı Seviyesi (kulakta)	88 dB(A)
Titreşim Seviyesi (uzatılmış mil)	Ön: 1,0 m/s², Arka: 0,9 m/s²
Uyumlu Pil	BLi200 (40-B220X) – Lityum-iyon 5,2 Ah, 36 V
Uyumlu Şarj Cihazı	QC330, QC500 veya 40-C500X
Kılavuz Ray Uzunluğu	10 inç (25,4 cm)
Zincir Adımı	1/4 inç
Enerji Tasarrufu Fonksiyonu	SavE (zincir hızını azaltarak çalışma süresini artırır)
Güvenlik	Tetik kilidi, kesme koruması, otomatik durdurma
Rutin Bakım	Ürün temizliği, zincir gerginliği ve yağlama, bileme
Aşınan Parçalar	Kılavuz ray, zincir, tahrik dişlisi
Garanti ve Onarılabilirlik	Yetkili Husqvarna servisine teslim edin; orijinal yedek parçalar kullanın

Sık sorulan sorular - 530iP4 HUSQVARNA

Husqvarna 530iP4 ile hangi pil türlerini kullanabilirim?

Yalnızca onaylı Husqvarna pilleri kullanın, örneğin 36 V lityum-iyon BLi200 (40-B220X).

530iP4 nasıl çalıştırılır?

Yeşil LED yanana kadar AÇMA/KAPAMA düğmesine basın, ardından güç tetiğine basın. Tetik kilidinin kapalı olduğundan emin olun.

Kırmızı hata LED'i yanıp sönerse ne yapmalıyım?

Bu, aşırı yük veya kesme aparatının tıkanması anlamına gelir. Ürünü kapatın, pili çıkarın, aparatı temizleyin ve gerekirse zinciri gevşetin.

Zincir gerginliği nasıl ayarlanır?

Kılavuz ray somununu gevşetin, zinciri kılavuza temas edecek ancak serbestçe dönebilecek şekilde gerdirmek için ayar vidasını çevirin, ardından somunu sıkın.

Zincir yağlaması için hangi yağ kullanılmalıdır?

Husqvarna zincir yağı, tercihen biyolojik olarak parçalanabilir olanı kullanın. Aksi takdirde, geçici olarak EP90 şanzıman yağı kullanılabilir. Asla kullanılmış yağ kullanmayın.

SavE işlevi nasıl kullanılır?

Klavyede SavE düğmesine basın. Yeşil LED yanarak zincir hızının düşürüldüğünü belirtir, bu da kesme gücünü azaltmadan pil ömrünü uzatır.

Hangi güvenlik mesafelerine uyulmalıdır?

Diğer kişiler ve hayvanlardan en az 15 metre mesafe bırakın. Elektrik hatları için en az 10 metre mesafe bırakın.

Pil ve şarj cihazı nasıl temizlenir?

Kuru bir bez kullanın. Asla suyla temizlemeyin. Kullanmadan önce terminallerin ve kılavuz raylarının temiz olduğundan emin olun.

Depolama sırasında yağ sızıntısı olursa ne yapmalı?

Depolamadan önce yağ tankını boşaltın. Sızıntıyı önlemek için ürünü yatay olarak veya kılavuz ray aşağı gelecek şekilde asılı olarak yerleştirin.

Yedek parçaları nerede bulabilirim?

Yalnızca orijinal Husqvarna yedek parçaları kullanın. Yetkili Husqvarna bayisine veya servis atölyesine başvurun.

KULLANIM KILAVUZU 530iP4 HUSQVARNA

Uyumluluk Bildirimi. 581

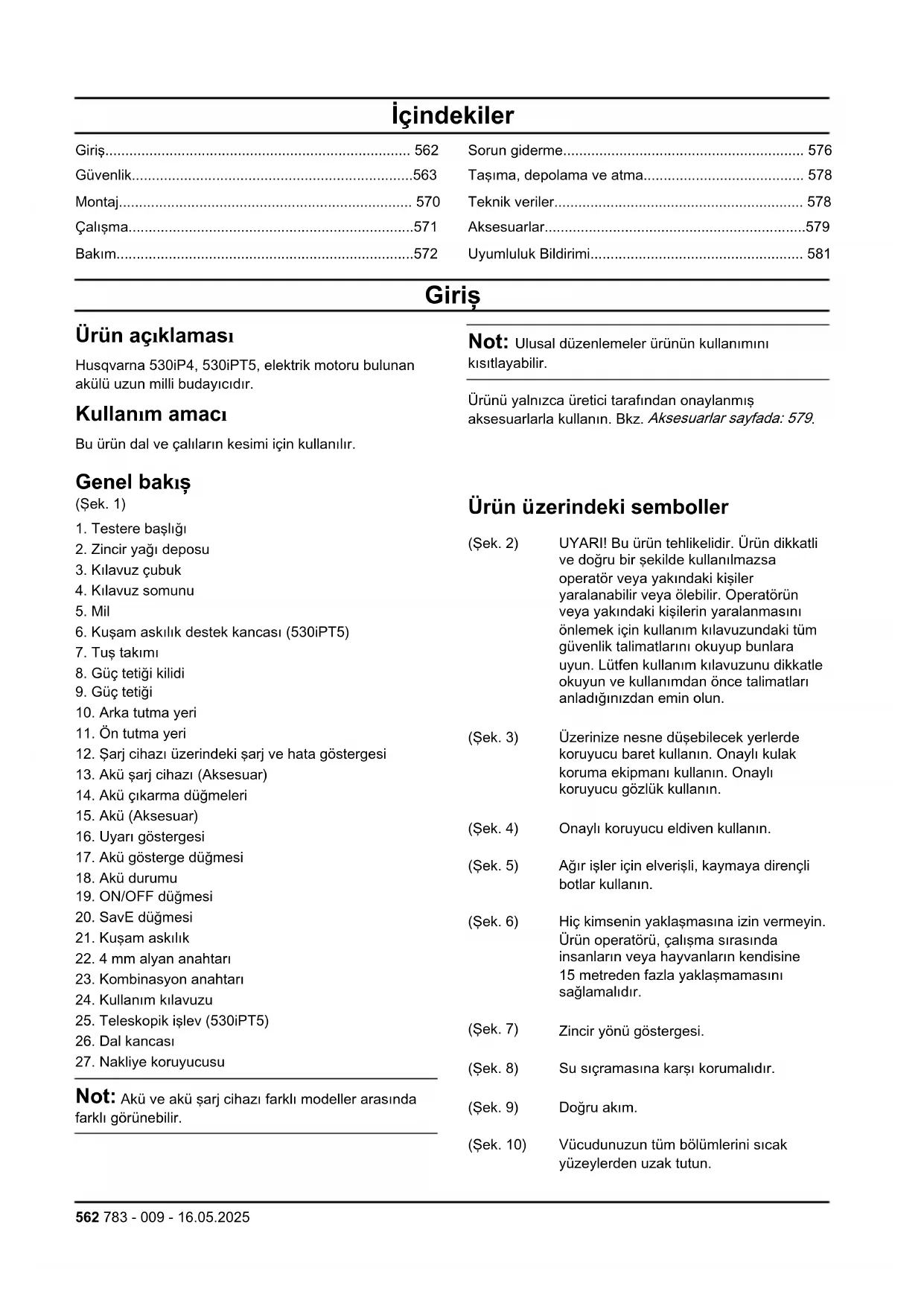

Giriş

Ürün açıklaması

Husqvarna 530iP4, 530iPT5, elektrik motoru bulunan akülü uzun milli budayıcıdır.

Kullanım amacı

Bu ürün dal ve çalıların kesimi için kullanılır.

Genel bakış

(Şek. 1)

1. Testere başlığı
2. Zincir yağı deposu
3. Kılavuz çubuk
4. Kılavuz somunu
5. Mil
6. Kuşam askılık destek kancası (530iPT5)
7. Tuş takımı
8. Güç tetiği bilidi
9. Güç tetiği
10. Arka tutma yeri
11. Ön tutma yeri
12. Şarj cihazı üzerindeki şarj ve hata göstergesi
13. Akü şarj cihazı (aksesuar)
14. Akü çıkarma düğmeleri
15. Akü (aksesuar)
16. Uyarı göstergesi
17. Akü gösterge düğmesi
18. Akü durumu
19. ON/OFF düğmesi
20. Save düğmesi
21. Kuşam askılık
22. 4 mm alyan anahtarı
23. Kombinasyon anahtarı
24. Kullanım kılavuzu
25. Teleskopik işlev (530iPT5)
26. Dal kancası
27. Nakliye koruyucusu

Not: Akü ve akü şarj cihazı farklı modeller arasında farklı görünebilir.

Not: Ulusal düzenlemeler ürünün kullanımını kısıtlayabilir.

Ürünü yalnızca üretici tarafından onaylanmış aksesuarlarla kullanın. Bkz. Aksesuarlar sayfada: 579.

Ürün üzerindeki semboller

(Şek. 2) UYARI! Bu ürün tehlikelidir. Ürün dikkatli ve doğru bir şekilde kullanılmazsa operatör veya yakındaki kişiler yaralanabilir veya ölebilir. Operatörün veya yakındaki kişilerin yaralanmasını önlemek için kullanım kılavuzundaki tüm güvenlik talimatlarını okuyup bunlara uyun. Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

(Şek. 3) Üzerinize nesne düşebilecek yerlerde koruyucu baret kullanın. Onaylı kulak koruma ekipmanı kullanın. Onaylı koruyucu gözlük kullanın.

(Şek. 4) Onaylı koruyucu eldiven kullanın.

(Şek. 5) Ağır işler için elverişli, kaymaya dirençli botlar kullanın.

(Şek. 6) Hiç kimsenin yaklaşmasına izin vermeyin. Ürün operatörü, çalışma sırasında insanların veya hayvanların kendisine 15 metreden fazla yaklaşmamasını sağlamalıdır.

(Şek. 7) Zincir yönü göstergesi.

(Şek. 8) Su sıçramasına karşı korumalıdır.

(Şek. 9) Doğru akım.

(Şek. 10) Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzak tutun.

(Sek. 11) Zincir yağının doldurulması ve yağ akışının ayarlanması.

(Sek. 12) Kesme birimi çalışma döngüsü, çalışma süresi/rolanti süresi.

(Sek. 13) Ürün veya ambalajı evsel atık olarak atılamaz. Ürün ve ambalajın, elektrikli

ve elektronik ekipmanı geri dönüştürmek için uygun bir geri dönüşüm istasyonuna gönderilmesi gerekir. (Sadece Avrupa için geçerlidir)

(Sek. 14) Bakımdan önce akünün bağlantısını kesin.

(Sek. 19) Bu ürün elektriğe karşı yalıtılmamıştır. Ürün, yüksek voltajlı güç hattına temas ederse veya yaklaşırsa ölüme ya da ciddi yaralanmaya yol açabilir. Elektrik, ark yaparak bir noktadan diğerine sıçrayabilir. Voltaj ne kadar yüksekse elektriğin sıçrama mesafesi de o kadar uzundur. Elektrik, özellikle ıslaklarsa dallardan ve diğer nesnelerden de gelebilir. Makine ve yüksek voltajlı güç hatları ve/veya bunlara temas eden tüm nesneler arasında her zaman en az 10 m mesafe bırakın. Bu güvenli mesafenin dahilinde çalışmanız gerekirse çalışmaya başlamadan önce daima ilgili elektrik şirketiyle irtibata geçerek gücün kesildiğinden emin olmanız gerekir.

yyyyhhxxx Nominal değerler plakası, seri numarasını gösterir. yyy üretim yılı, hh üretim haftası, xxx ise sıra numarasıdır.

(Sek. 15) Ürün, geçerli AT direktiflerine uygundur.

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazar alanı sertifikalandırma gereklilikleri ile ilgilidir.

(Şek. 16) Arıza emniyetli DÖNÜŞTÜRÜCÜ.

(Sek. 17) Akü şarj cihazını sadece kapalı mekanlarda kullanın ve saklayın.

(Sek. 18) Çift yalıtım.

Akü ve/veya akü şarj cihazı üzerindeki semboller

(Sek. 20)

Bu ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. (Sadece Avrupa için geçerlidir)

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır.

Genel makine güvenlik uyarıları

UYARI: Bu makineyle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun.

Aşağıda listelenen tüm talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Tüm uyarı ve talimatları ileride başvurmak üzere saklayın.

Not: Uyarılardaki "makine", şebeke akımıyla çalışan (kablolu) makinenizi veya aküyle çalışan (kablosuz) makinenizi belirtmektedir.

Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.
• Makineyi; yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Makineler, toz veya dumanları ateşleyebilecek kıvılcımlar oluşturur.
• Makineyi kullanırken çocuklar ve diğer kişileri uzak tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir.

Elektrik güvenliği

• Makine fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı (topraklanmış) makinelerde herhangi bir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır. Boru, radyatör, fırın, buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.
• Makineleri yağmura veya ıslak koşullara maruz bırakmayın. Makineye su girerse elektrik çarpması riski artar. Kabloyu kötü kullanmayın. Kabloyu asla makineyi taşımak, çekmek veya fişten çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpması riskini artırır.
• Makineyi dış mekanda kullanırken, dış mekan kullanımı için uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kablo kullanmak, elektrik çarpması riskini azaltır.
• Makineyi mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa artık akım cihazı (RCD) korumalı bir güç kaynağı kullanın. RCD kullanmak elektrik çarpması riskini azaltır.

Kişisel güvenlik

• Makineyi kullanırken tetikte olun, dikkatinizi yaptığınız işe verin ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken makineyi kullanmayın. Makineleri kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.
• Kişisel koruyucu ekipmanlar kullanın. Daima koruyucu gözlük takın. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulak koruma ekipmanı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.
• İstemeyen çalıştırmaları önleyin. Makineyi güç kaynağına ve/veya akü grubuna bağlamadan, kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Makineyi parmağınız güç anahtarınızdayken taşımak veya açık durumdaki makinelere enerji vermek kazalara yol açabilir.
• Makineyi açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Makinenin dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.
• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun.

Bu, makinenin beklenmedik durumlarda daha iyi kontrolünü sağlar.

• Uygun giyinin. Bol kıyafetler giymeyin veya takı takmayın. Saçınızı ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar hareketli parçalara takılabilir. Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği, tozla ilgili tehlikeleri azaltabilir.
• Makineleri sık kullanmanın verdiği aşinalıkla kendinizi rahat hissedip makine güvenlik ilkelerini görmezden gelmeyin. Dikkatsiz eylemler bir anda ağır yaralanmalara neden olabilir.

Makine kullanımı ve bakımı

• Makineyi zorlamayın. Yapacağınız iş için doğru makineyi kullanın. Doğru makine, tasarlandığı oranda işi daha iyi ve güvenli yapar. Güç anahtarı, makineyi açıp kapatmıyorsa makineyi kullanmayın. Güç anahtarıyla kontrol edilemeyen makineler tehlikelidir ve onarılmalıdır. Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya makineleri depolamadan önce makinenin fişini güç kaynağından çekin ve/veya çıkarılabilirse akü grubunu çıkarın. Bu tür önleyici güvenlik önlemleri, makinenin kazara çalıştırılma riskini azaltır. Kullanılmayan makineleri; çocukların erişemeyeceği yerde saklayın ve makinelere veya bu talimatlara yabancı olan kişilerin makineleri çalıştırmasına izin vermeyin. Makineler, eğitimsiz kullanıcıların elinde tehlikelidir.
• Makine ve aksesuarların bakımını yapın. Hareketli parçaların yanlış hizalanması veya bağlanması, parçaların kırılması ve makinenin çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlıysa kullanmadan önce makinenin onarılmasını sağlayın. Çok sayıda kaza, yetersiz bakım yapılmış makinelerden kaynaklanmaktadır.
• Kesme aletlerini keskin ve temiz tutun. Bakımı düzgün yapılmış, kesici kenarları yeterli keskinlikte olan kesme makinelerinin takılma ihtimali daha az olup kontrol edilmeleri de daha kolaydır.
• Makine, aksesuarlar, parçalar vb. bileşenleri, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak bu talimatlara uygun şekilde kullanın. Makinenin tasarlanan amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir.
• Tutma yerlerini ve kavrama yüzeylerini kuru, temiz, gres ve yağdan arındırılmış halde tutun. Kaygan tutma yerleri ve kavrama yüzeyleri,

beklenmeyen durumlarda makinenin güvenli kullanımına ve kontrolüne izin vermez.

Akülü makine kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.
• Makineleri yalnızca özel olarak belirlenmiş akü gruplarıyla kullanın. Farklı türde akü gruplarının kullanılması yangın ve yaralanma riski doğurabilir.
• Akü grubunu, kullanılmadığı zaman ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir uçtan diğer uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması yanıklara veya yangına neden olabilir. Zorlayıcı koşullarda aküden sıvı sızabilir; bu sıvıya dokunmayın. Kazara dokunursanız temas eden kısmı bol suyla yıkayın. Sıvı göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir.
• Hasarlı veya üzerinde değişiklik yapılmış akü grubunu veya makineyi kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler; yangın, patlama ya da yaralanma riski ile sonuçlanabilecek beklenmedik durumlara yol açabilir.
• Akü grubunu veya makineyi ateşe ya da aşırı sıcaklığa maruz bırakmayın. Bunların ateşe veya 130°C / 265°F üzeri sıcaklığa maruz kalması patlamaya neden olabilir.
• Tüm şarj etme talimatlarına uyun ve akü grubunu ya da makineyi talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin. Belirtilen sıcaklık aralığının dışında veya hatalı olarak yapılan şarj işlemleri, aküye zarar verebilir ve yangın riskini artırabilir.

Servis

• Makinenizin yalnızca aynı yedek parçaları kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, makinenin güvenliğinin korunması için gereklidir.
• Hasarlı akü gruplarına asla servis işlemi uygulamayın. Akü gruplarının servis işlemleri yalnızca üretici veya yetkili servis sağlayıcıları tarafından gerçekleştirilmelidir.

Uzun milli budayıcı güvenlik uyarıları:

• Uzun milli budayıcı çalışırken tüm uzuvlarınızı testere zincirinden veya bıçağından uzak tutun. Uzun milli budayıcıyı çalıştırmadan önce testere zincirinin veya bıçağının herhangi bir nesneye temas etmediğinden emin olun. Uzun milli budayıcıyı çalıştırırken bir anlık dikkatsizlik, sizin veya başkalarının yaralanmasına neden olabilir.
• Uzun milli budayıcıyı çalıştırırken her zaman iki elinizi kullanın. Kontrol kaybını önlemek için uzun milli budayıcıyı iki elinizle tutun.
• Elektrik çarpması riskini azaltmak için uzun milli budayıcıyı asla herhangi bir elektrik hattının yakınında kullanmayın. Yakındaki elektrik hatları ile temas veya bunların yakınında kullanım, ciddi yaralanmalara veya ölümle sonuçlanacak elektrik çarpmasına neden olabilir. Testere zinciri veya bıçağı gizli kablo bağlantılarıyla temas edebileceğinden uzun milli budayıcıyı yalnızca yalıtılmış kavrama yüzeylerinden tutun. Testere zincirlerinin veya bıçakların, içinden "elektrik geçen" bir elektrik kablosuna temas etmesi makinenin metal parçalarına "elektrik yüklenmesine" ve operatöre elektrik çarpmasına neden olabilir.
• Koruyucu gözlük ve koruyucu kulaklık kullanın. Eller için ilave koruyucu ekipman ve kaymayan ayakkabı giymeniz tavsiye edilir. Uygun koruyucu ekipman, yaralanma riskini azaltır. Uzun milli budayıcıyı başınızın üstünde bir konumda kullanırken her zaman baş koruma ekipmanı kullanın. Düşen döküntüler ciddi yaralanmalara neden olabilir. Her zaman yere sağlam basın ve uzun milli budayıcıyı yalnızca yerde ayaktayken çalıştırın. Kaygan veya dengesiz yüzeyler dengenizi veya makinenin hakimiyetini kaybetmenize neden olabilir.
• Uzun milli budayıcıyı ağaçta, merdiven üzerinde veya herhangi bir dengesiz destek üzerinde kullanmayın. Uzun milli budayıcının bu şekilde çalıştırılması denge kaybına, kontrol kaybına ve yaralanmaya neden olabilir. Tüm güç kablolarını ve kabloları kesme alanından uzak tutun. Güç kabloları veya kablolar ağaçlarda gizlenmiş olabilir ve testere zinciri veya bıçağı tarafından yanlışlıkla kesilebilir.
• Uzun milli budayıcıyı kötü hava koşullarında; özellikle de yıldırım düşme riski bulunan durumlarda kullanmayın. Bu, bir yıldırım tarafından çarpılma riskini azaltır.
• Gergin duran bir ağaç dalını keserken, dalın aniden fırlamasına karşı dikkatli olun. Ağaç liflerindeki gerilim boşaldığında yay gibi gerilmiş ağaç dalı operatöre çarpabilir ve/veya uzun milli budayıcının kontrolden çıkmasına neden olabilir.
• Fundalıklar veya fidanları keserken son derece dikkatli olun. İnce parçalar testere zincirine veya bıçağına takılıp size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir. Uzun milli budayıcıyı makine kapalı halde taşırken herhangi bir güç anahtarının çalıştırılmamasına dikkat edin ve testere zincirini veya bıçağını vücudunuzdan uzak tutun. Uzun milli budayıcının doğru şekilde taşınması, testere zinciri veya bıçağıyla kazara temas etme riskini azaltır.
• Uzun milli budayıcıyı taşırken ya da depolarken kılavuz çubuk veya testere bıçağı kapağını mutlaka takın. Uzun milli budayıcının doğru şekilde kullanılması, hareketli testere zinciri veya bıçağıyla kazara temas etme riskini azaltır.
• Sıkışmış malzemeyi temizlerken ve uzun milli budayıcıyı depolarken veya bakımını yaparken, güç anahtarının kapalı olduğundan ve tüm akü gruplarının çıkarıldığından emin olun. Sıkışmış malzemeyi temizlerken veya bakım yaparken makinenin beklenmedik şekilde çalışması ciddi yaralanmalara neden olabilir.
• Sadece ahşabı kesin. Uzun milli budayıcıyı tasarlanan kullanım amacı dışında kullanmayın. Örneğin, uzun milli budayıcıyı plastik, metal, taş veya odun dışı inşaat malzemelerini kesmek için kullanmayın. Uzun milli budayıcının amacı dışındaki işler için kullanılması tehlikeli durumlara neden olabilir.

Geri tepmenin nedenleri ve operatörün yapabilecekleri

Kılavuzun burnu veya ucu bir nesneye değerse ya da ahşap, kesim sırasında testere zincirini sıkıştırırsa geri tepme meydana gelebilir. Bazı durumlarda ucun bir nesneye temas etmesi ani bir ters tepkiye neden olur ve kılavuzu yukarı ve arkaya, operatöre doğru teper. Testere zincirinin kılavuzun üst kısmına doğru sıkışması kılavuzun hızla operatöre doğru hareket etmesine neden olabilir. Her iki durum da testerenin hakimiyetini kaybetmenize neden olarak ciddi yaralanmaya sebebiyet verebilir. Sadece testerenizde bulunan güvenlik araçlarına güvenmeyin. Testere kullanıcısı olarak, kesim işlerinde kazaların veya yaralanmanın önlenmesine yönelik tedbirler almanız gerekir. Geri tepme, testerenin hatalı kullanılmasından ve/veya hatalı çalışma prosedürlerinden/koşullarından kaynaklanır ve aşağıda belirtilen uygun önlemlerin alınması suretiyle önlenebilir:

• Testerenin tutma yerlerini iki elinizin parmaklarıyla sıkı şekilde kavrayarak tutun ve vücudunuz ile kolunuzu olası geri tepme kuvvetlerine mukavemet edebilecek şekilde konumlandırın. Geri tepme kuvvetleri, gerekli tedbirler alınırsa operatör tarafından kontrol altına alınabilir. Testerenin başından ayrılmayın.
• Erişim alanınızın dışındaki yerlere uzanmayın ve omuz yüksekliğinin üzerinde bir yükseklikte kesme işlemi yapmayın. Bu sayede, istenmeyen uç teması önlenebilir ve testere beklenmedik durumlarda daha iyi kontrol edilebilir.
• Yalnızca üreticinin belirttiği yedek kılavuzları ve testere zincirlerini kullanın. Doğru olmayan yedek kılavuz ve testere zincirinin kullanımı, zincirin kopmasına ve/veya geri tepmeye neden olabilir.
• Üreticinin testere zinciri için bildirdiği bileyleme bakım talimatlarına uyun. Derinlik ölçer yüksekliğini azaltmak daha fazla geri tepmeye neden olabilir.

BU TALİMATLARI SAKLAYIN.

Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünün yanlışlıkla çalışmasını önlemek için aküyü çıkarın.
• Bu ürün, dikkatli olmamanız ya da ürünü doğru kullanmamanız halinde tehlikeli bir alettir. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.
• Orijinal teknik özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir. Kullanmadan önce ürünü kontrol edin. Bkz. Çalıştırmadan önce kontrol etme sayfa: 571 ve Bakım takvimi sayfa: 572. Hasarlı veya düzgün çalışmayan bir ürünü kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri, bakım ve servis talimatlarını uygulayın.
• Ürünle oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır. Çocukların veya ürünün ve/veya akünün kullanımı konusunda eğitilmemiş diğer kişilerin ürünü kullanmasına veya üründe servis işlemleri yapmasına kesinlikle izin vermeyin. Operatör yaşı yerel yönetmelikler tarafından düzenlenebilir.
• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.
• Ürünü çocukların erişemeyeceği yerlerde saklayın.
• Üreticinin izni alınmadan ürün tasarımında hiçbir şekilde değişiklik yapılamaz. Her zaman orijinal aksesuarlar kullanın. Onaylanmamış değişiklikler ve/veya aksesuarlar operatör ve başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

Not: Kullanım, ulusal veya yerel yasalar tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun.

Kullanım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun ve bunlara uyun.

Çalışırken hiçbir insan veya hayvanın 15 m'den / 50 ft'ten fazla yaklaşmadığından emin olun. Aynı alanda birkaç operatör çalışırken güvenli mesafe en az 15 m olmalıdır. Aksi takdirde ciddi yaralanma riski vardır. Herhangi biri yaklaşırsa ürünü derhal durdurun. Güvenlik bölgesi içinde kimsenin bulunmadığından emin olmak için arkanızı kontrol etmeden ürünü asla sallamayın. - Kötü hava şartlarında çalışmak yorucu olabilir ve genellikle beraberinde tehlikeler getirir. Beraberinde getirebileceği riskler nedeniyle makinenin yoğun sis,

sağanak yağmur, şiddetli rüzgar, aşırı soğuk veya yıldırım düşme riskinin olduğu durumlar gibi çok kötü hava koşullarında kullanılması tavsiye edilmez.

• Çocukların ürünü kullanmasına veya yakınında bulunmasına izin vermeyin. Ürünün çalıştırılması kolay olduğu için çocuklar, tam gözetim altında tutulmadıklarında makineyi çalıştırabilirler. Bu da ciddi yaralanma riski doğurur. Ürün, yakın gözetim altında olmadığında akü ile bağlantısını kesin.
• İnsanların, hayvanların veya diğer nesnelerin ürün kontrolünüzü etkilemeyeceğinden veya bunların kesme ataşmanıyla ya da kesme ataşmanının fırlattığı sabit olmayan nesnelerle temas etmeyeceğinden emin olun.
• Kulak koruma ekipmanı taktığınızda uyarı sinyallerine veya bağırma seslerine dikkat edin. Ürün durur durmaz kulak koruma ekipmanınızı mutlaka çıkarın.
• Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri yaşıyorsanız doktorunuzla konuşun. Bu belirtiler arasında uyuşma, his kaybı, karıncalanma, iğnelenme, ağrı, güç kaybı, cilt renginde veya durumunda değişiklik bulunmaktadır. Bu belirtiler çoğunlukla parmaklarda, ellerde ve bileklerde ortaya çıkar.
• Kesme aparatını onaylanmış bir siperlik olmadan asla kullanmayın. Hatalı veya arızalı bir siperlik takılması ciddi yaralanmaya neden olabilir.
• Ürün üzerinde herhangi bir çalışma yapmadan önce her zaman ürünü durdurun, aküyü çıkarın ve kesme ekipmanının tamamen durduğundan emin olun. Bileyleme talimatlarına uyulmaması geri tepme riskini önemli ölçüde artırır.
• Nasıl devam etmeniz gerektiği konusunda emin olmadığınız bir durumla karşılaşırsanız bir uzmana danışmalısınız. Bayiniz veya servis atölyenizle iletişime geçin. Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayın.
• Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayın.
• Ürünü hiçbir zaman yorgunken; alkol, uyuşturucu veya ilaç gibi görüşünüzü, dikkatinizi ya da düşünmenizi etkileyebilecek bir maddenin etkisi altındayken kullanmayın.
• Kılavuzun ucu sabit bir cisme temas ettiğinde ürün şiddetle yana fırlayabilir. Buna geri tepme denir. Geri tepme, ürünü/operatörü herhangi bir yöne doğru itmeye ve muhtemelen ürünün kontrolünün kaybedilmesine yetecek kadar şiddetli olabilir. Kılavuz ucuyla kesmekten kaçının.
• Bir kaza durumunda yardım isteyemeyecek durumdaysanız ürünü kullanmayın. Dengenizi koruyun ve yere sağlam basın. Güvenli bir şekilde hareket edebildiğinizden ve ayakta durabildiğinizden emin olun. Ani hareket etmeniz gerekebileceğini göz önünde bulundurarak çevrenizdeki olası engelleri (kökler, taşlar, dallar,

çukurlar vs.) kontrol edin. Eğimli yüzeyde çalışırken çok dikkatli olun.

• Çalışma alanını daima inceleyin. Taş, kırık cam, çivi, çelik tel, ip vb. fırlayabilecek veya kesme aparatına dolaşabilecek tüm sabit olmayan nesneleri kaldırın.
• Gerilmiş bir ağaç keserken çok dikkatli olun. Gerilmiş bir ağaç kesildikten önce veya sonra normal konumuna geri fırlayabilir. Kendinizi yanlış konumlandırırsanız veya kesimi yanlış yerden yaparsanız ağaç size ya da ürüne çarpabilir ve kontrolü kaybetmenize neden olabilir. Her iki durum da ciddi yaralanmalara neden olabilir.
• Ürünün ağırlığını desteklemek ve kullanımını kolaylaştırmak için kuşam askılığı kullanın.
• Ürünü daima iki elinizle tutun. (Şek. 21)
• Ürünü bir alana taşımadan önce durdurun. Ürünü herhangi bir mesafeye taşımadan veya nakletmeden önce taşıma siperliğini takın. Görüş alanınızda değilken ürünü çalışır halde yere koymayın.
• Ürün, -10°C altındaki sıcaklıklarda çalıştırılırsa ürün ve akünün çalıştırılmadan önce en az 24 saat boyunca sıcak bir ortamda saklanması gerekir.
• Asla kesilmekte olan bir dalın altında durmayın. Bu, ciddi ve hatta ölümcül yaralanmaya neden olabilir.
• Yukarıdan gelen hatların bulunduğu bölgede çalışmak için güvenlik yönetmeliklerine uyun.
• Bu ürün elektriğe karşı yalıtılmamıştır. Ürün, yüksek voltajlı güç hattına temas ederse veya yaklaşırsa ölüme ya da ciddi fiziksel yaralanmaya yol açabilir. Elektrik, ark yaparak bir noktadan diğerine sıçrayabilir. Voltaj ne kadar yüksekse elektriğin sıçrama mesafesi de o kadar uzundur. Elektrik, özellikle ıslaksalar dallardan ve diğer nesnelerden de gelebilir. Ürün ve yüksek voltajlı güç hatları ve/veya bunlara temas eden nesneler arasında en az 10 m / 33 ft mesafe bırakın. Bu güvenli mesafenin dahilinde çalışmanız gerekirse çalışmaya başlamadan önce daima ilgili elektrik şirketiyle irtibata geçerek gücün kesildiğinden emin olmanız gerekir.
• Hatalı bir kesim ataşmanı kaza riskini artırabilir.

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.
• Nesnelerin düşme riski bulunan yerlerde koruyucu baret kullanın.
• Uzun süre gürültüye maruz kalmak, işitme bozukluğuna yol açabilir. Genel olarak, aküyle

çalışan ürünler diğerlerine göre daha sessizdir fakat gürültü düzeyi ve uzun kullanımın birleşmesiyle hasar meydana gelebilir. Husqvarna, operatörlerin ürünleri gün içinde uzun süre kullanacakları zaman kulak koruma ekipmanları kullanmalarını önerir. Sürekli ve düzenli kullanıcıların işitme yetileri düzenli olarak kontrol edilmelidir.

UYARI: Kulak koruma ekipmanları, ses ve uyarı sinyallerini duymayı sınırlar.

• Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruyucu gözlük de kullanmanız gerekir. Onaylı koruyucu gözlük ABD'de ANSI Z87.1 veya AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır.
• Yüz koruması için vizör kullanın. Vizör, göz koruması için yeterli değildir.

(Şek. 22)

• Kesme ekipmanını takma, kontrol etme veya temizleme gibi gerekli durumlarda eldiven kullanın.
• Sağlam, kaymayan botlar veya ayakkabılar giyin.
• Sağlam kumaşlardan yapılmış kıyafetler kullanın. Daima kalın ve uzun pantolonlarla uzun kollu kıyafetler kullanın. Çalılara ve dallara takılabilecek bol kıyafetler kullanmayın. Takı takmayın; şort, sandalet giymeyin veya çıplak ayakla dolaşmayın. Saçınızı güvenli bir şekilde omuz hizasının üzerinde toplayın.

(Şek. 23)

• İlk yardım ekipmanını yakında bulundurun.

(Şek. 24)

Ürünün üzerindeki güvenlik araçları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik cihazları hasarlı olan veya düzgün çalışmayan bir ürünü kullanmayın.
• Güvenlik araçlarını düzenli olarak kontrol edin. Bkz. Bakım takvimi sayfa: 572.
• Güvenlik cihazları hasarlıysa veya düzgün çalışmıyorsa Husqvarna servis bayinizle görüşün.

Tuş takımını kontrol etme

1. ON/OFF düğmesine (A) basın. (Şek. 25) a) LED (B) yandığında ürün açılır. b) LED (B) söndüğünde ürün kapanır.
2. Uyarı göstergesi (C) yanıyorsa veya yanıp sönüyorsa. Bkz. Tuş takımı sayfa: 576

Güç tetiği kilidini kontrol etme

Güç tetiği kilidi, kazara çalıştırılmayı önlemek üzere tasarlanmıştır. Güç tetiği kilidini ileri (A) ittiğinizde

ve ardından güç tetiği kilit düğmesini tutma yerine (B) bastırdığınızda güç tetiği (C) serbest kalır. Tutma yerini bıraktığınızda güç tetiği ve güç tetiği kilit düğmesi orijinal konumlarına geri döner. Bu hareket, üç bağımsız yay tarafından gerçekleştirilir.

(Şek. 26)

1. Kilit ilk konumundayken güç tetiğinin kilitli olduğundan emin olun. (Şek. 27)
2. Güç tetiği kilit düğmesini ileri (A) ve aşağı doğru itin. Güç tetiği kilit düğmesini tutma yerine (B) bastırarak tutun ve serbest bıraktığınızda ilk konumuna döndüğünden emin olun. (Şek. 28)
3. Güç tetiğinin ve güç tetiği kilidinin serbestçe hareket ettiğinden ve dönüş yaylarının düzgün çalıştığından emin olun. (Şek. 29)
4. ON/OFF düğmesine basın, bkz. Ürünü çalıştırma sayfada: 571.
5. Tam hız uygulayabilmek için güç tetiğine tamamen basın.
6. Güç tetiğini serbest bırakın ve kesme aparatının durduğundan ve sabit kaldığından emin olun.

Kesme donanımı koruyucusu

Kesme donanımı siperliği, nesnelerin operatöre doğru fırlatılmasını engeller.

Kesme donanımı siperliğinde hasar olup olmadığını kontrol edin ve hasarlıysa siperliği değiştirin. Yalnızca onaylı kesme donanımı siperliğini kullanın.

Kesme donanımı için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Sadece onaylı kılavuz/testere zinciri kombinasyonlarını ve eğeleme ekipmanını kullanın. Talimatlar için bkz. Aksesuarlar sayfada: 579.
• Testere zincirini kullanırken veya üzerinde bakım yaparken koruyucu eldivenler takın. Hareket etmeyen bir testere zinciri yaralanmalara da yol açabilir.
• Kesme dişlerinin her zaman doğru bir şekilde bileylenmiş olmasını sağlayın. Talimatlara uyun ve önerilen eğe mastarını kullanın. Hasarlı ya da yanlış bileylenmiş testere zinciri kaza riskini artırır.

(Şek. 30)

• Doğru derinlik ölçer ayarını koruyun. Talimatlara uyun ve önerilen derinlik ölçer ayarını kullanın. Derinlik ölçer ayarının çok fazla olması geri tepme riskini artırır.

(Şek. 31)

Testere zincirinin doğru gerginlikte olduğundan emin olun. Testere zinciri kılavuza doğru sıkıştırılmamışsa yerinden çıkabilir. Yanlış testere zinciri gerginliği kılavuzdaki, testere zincirindeki ve zincir tahrik

dişlisindeki aşınmayı artırır. Bkz. Zinciri germe sayfa: 575

(Şek. 32)

• Kesme donanımlarının bakımlarını düzenli olarak yapın ve bu ekipmanları doğru şekilde yağlayın. Testere zinciri yanlış yağlanırsa testere zincirindeki ve zincir tahrik dişlisindeki aşınma riski artar.

(Şek. 33)

Akü Güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Yalnızca Husqvarna onaylı aküler kullanın. Bkz. Onaylı aküler sayfa: 579. Aküler yazılım şifresine sahiptir.
• İlgili Husqvarna ürünleri için güç kaynağı olarak yalnızca Husqvarna onaylı aküleri kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.
• Elektrik çarpması riski. Akü terminallerini anahtarlara, madeni paralara, vidalara veya diğer metallere bağlamayın. Bu, aküde kısa devreye neden olabilir.
• Şarj edilebilir olmayan akü kullanmayın.
• Akünün hava deliklerine herhangi bir nesne koymayın.
• Aküyü güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü yanıklara ve/veya kimyasal yanıklara neden olabilir.
• Aküyü yağmurdan ve ıslak koşullardan uzak tutun.
• Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.
• Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.
• Aküdeki sıvı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bol su ve sabunla yıkayın, tıbbi yardım alın. Sıvı gözünüze sıçrarsa ovmayın ancak gözlerinizi suyla en az 15 dakika yıkayın ve tıbbi yardım alın.
• Aküyü -10°C (14°F) ile 40°C (114°F) arasındaki sıcaklıklarda kullanın.
• Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Ürünü, aküyü ve akü şarj cihazını temizleme sayfa: 576.
• Hasarlı veya düzgün çalışmayan bir akü kullanmayın.
• Aküleri çivi, vida veya mücevherat gibi metal nesnelerden uzak bir yerde saklayın.
• Aküyü çocuklardan uzak tutun.

Akü şarj cihazı güvenliği

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Güvenlik talimatlarına uyulmaması durumunda elektrik çarpması veya kısa devre riski vardır. - Ürününüz için verilenden farklı bir akü şarj cihazı kullanmayın. Husqvarna onaylı aküleri şarj etmek için yalnızca Husqvarna onaylı akü şarj cihazları kullanın. Talimatlar için Onaylı akü şarj cihazları sayfa: 579 bölümüne bakın. - Akü şarj cihazını parçalarına ayırmaya çalışmayın. - Hasarlı veya düzgün çalışmayan bir akü şarj cihazı kullanmayın. - Akü şarj cihazını güç kablosundan tutup kaldırmayın. - Akü şarj cihazını duvar prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin. Tüm kabloları ve uzatma kablolarını sudan, yağdan ve keskin köşelerden uzakta tutun. Kablonun kapı, kapı veya benzeri yerlere takılmadığından emin olun. - Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üstünün kapalı olmadığından emin olun. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın. - Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir yerde şarj edin. Aküyü dış mekanda şarj etmeyin. Aküyü ıslak koşullarda şarj etmeyin. Akü şarj cihazını yalnızca 5°C (41°F) ile 40°C (104°F) arasındaki sıcaklıklarda kullanın. Şarj cihazını iyi hava akışı alan kuru ve tozsuz bir ortamda kullanın. - Akü şarj cihazının soğutma deliklerine herhangi bir nesne koymayın. - Akü şarj cihazında kısa devre oluşabileceği için şarj cihazının terminallerini metal nesnelere bağlamayın. - Hasarlı olmayan onaylı duvar prizlerini kullanın. Akü şarj cihazı kablosunun hasarlı olmadığından emin olun. Uzatma kabloları kullanılıyorsa uzatma kablolarının hasarlı olmadığından emin olun.

Bakım için güvenlik talimatları

UYARI: Ürün üzerinde bakım yapmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bakım ve diğer kontrolleri gerçekleştirmeden veya ürünü monte etmeden önce aküyü çıkarın.
• Operatör, yalnızca kullanım kılavuzunda gösterilen bakım ve servis işlemlerini uygulamalıdır. Daha geniş çaplı bakım ve servis için servis bayinizle iletişime geçin.
• Aküyü veya akü şarj cihazını suyla temizlemeyin. Güçlü deterjanlar plastiğe zarar verebilir.
• Bakım yapmamanız ürünün kullanım ömrünü azaltır ve kaza riskini artırır.
• Ürünün güvenlik araçları dahil olmak üzere tüm servis ve onarım işlemleri için özel eğitim gerekir. Bakım yaptıktan sonra bu kullanım kılavuzundaki

tüm kontroller onaylanmazsa servis bayinizle iletişime geçin. Ürününüz için profesyonel onarım ve servis hizmetinin mevcut olduğunu garanti ederiz.

• Sadece orijinal yedek parça kullanın.

Montaj

Giriş

UYARI: Ürünü monte etmeden önce Güvenlik bölümünü okuyup anlayın.

Kılavuz çubuğu ve testere zincirini takma

1. Kavrama kapağını tutan kılavuz somununu çıkarın.
2. Kılavuz çubuğu, kılavuz çubuk civatasının üzerinde ayarlayın. Kılavuz çubuğu arka konuma yerleştirin. Testere zincirini tahrik dişlisi üzerine ve kılavuz çubuğundaki oluğa yerleştirin. Kılavuz çubuğun üst tarafından başlayın.
3. Kesici kenarların, ürün üzerindeki sembolle (C) belirtildiği şekilde kılavuz çubuğun üst kenarında öne dönük olduğundan emin olun.
4. Kılavuz çubuğundaki deliği zincir ayarlama pimiyle hizalayın ve kavrama kapağını takın. Zincir dişlerinin, zincir tahrik dişlisi (B) üzerine doğru şekilde oturduğundan emin olun. Testere zincirinin, kılavuz çubuğundaki oluğa oturduğundan emin olun. Kılavuz somunlarını elinizle mümkün olduğunca sıkın. (Şek. 34)
5. Testere zincirini gerdirin, bkz. Zinciri germe sayfa: 575.

Testere başlığı açısını ayarlama

UYARI: Devam etmeden önce ürünü kapatın ve aküyü çıkarın. Koruyucu eldivenler kullanın.

1. Testere başlığındaki (A) vidaları gevşetin.
2. Testere başlığını (B) 90° çevirin.
3. Vidaları (A) sıkın. (Şek. 35)

Dal kancasını monte etme

Dal kancasını takmak için 2 adet vida kullanın. (Şek. 36)

Darbe siperliğini monte etme

1. Darbe siperliğini takmak için 6 adet vida kullanın. (Şek. 37)

Mil boyunun ayarlanması

1. Düğmeyi açın. (Şek. 38)
2. Mili dışarı çekip istenilen uzunluğa getirin. 3. Düğmeyi sıkın. (Şek. 39)

Koşum askılığını ayarlama

1. Koşum askılığını takın.
2. Koşum askılığını, koşum askılık destek kancasına takın.
3. Koşum askılık destek kancası kalçanızın hizasına gelene kadar koşum askılığının uzunluğunu ayarlayın. (Şek. 21)

Akü şarj cihazını bağlama

1. Akü şarj cihazını, nominal değerler etiketinde belirtilen voltaj ve frekansa uygun olarak bağlayın.
2. Fişi, topraklanmış bir elektrik prizine takın. Akü şarj cihazındaki LED bir kez yeşil renkte yanıp söner.

Not: Akü sıcaklığı 0°C (32°F) altındaysa veya 50°C (122°F) üzerindeyse akü şarj olmaz. Sıcaklık 50°C / 122°F üzerindeyse akü şarj cihazı, aküyü şarj etmeden önce akünün soğumasını bekler.

Aküyü ürüne bağlama

UYARI: Üründe yalnızca Husqvarna orijinal akülerini kullanın.

1. Akünün tamamen şarj olduğundan emin olun.
2. Aküyü, ürünün akü tutucusuna yerleştirin. Akü yerine kilitlendiğinde bir tıklama duyarsınız. (Şek. 40)

DİKKAT: Akü, akü yuvasına tam olarak oturmuyorsa akü doğru şekilde takılmamış demektir. Bu, üründe hasara neden olabilir.

1. Akünün doğru şekilde takıldığından emin olun.

Zincir yağını doldurma

1 saat kullanımdan sonra ya da akü boşaldığında zincir yağını doldurun. 1. Testere başlığının üst kısmında bulunan zincir yağı kapağını açın. (Şek. 41) 2. Husqvarna zincir yağıyla doldurun. 3. Zincir yağı kapağını takın.

Çalışma

Giriş

UYARI: Ürünü kullanmadan önce Güvenlik bölümünü okuyup anlayın.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar.

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanma seçimi

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.
2. Husqvarna Connect uygulamasında kaydolun.
3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Not: Husqvarna Connect uygulaması tüm pazarlarda indirilemez. Daha fazla bilgi için lütfen servis bayinizle görüşün.

Aküyü şarj etme

Not: Aküyü ilk defa kullanacaksanız şarj edin. Yeni bir akünün şarjı %30 seviyesindedir.

1. Akünün kuru olduğundan emin olun.
2. Aküyü, akü şarj cihazına yerleştirin. (Şek. 42)

Not: Akü ve akü şarj cihazı farklı modeller arasında farklı görünebilir ancak prosedür aynıdır.

1. Akü şarj cihazının üzerindeki yeşil şarj ışığının yandığından emin olun. Bu, akünün akü şarj cihazına düzgün bir şekilde bağlandığını gösterir.
2. Akü üzerindeki tüm LED'ler yandığında akü tam olarak şarj olmuştur. (Şek. 43)
3. Akü şarj cihazının duvar priziyle bağlantısını kesmek için fişi çekin. Kabloyu çekmeyin.
4. Aküyü, akü şarj cihazından çıkarın.

Not: Daha fazla bilgi için akü ve akü şarj cihazı kılavuzlarına başvurun.

Çalıştırmadan önce kontrol etme

1. Çalışma alanını inceleyin. Fırlayabilecek tüm nesneleri uzaklaştırın.
2. Testere zincirini kontrol edin. Asla körelmiş, çatlak veya hasarlı ekipman kullanmayın.
3. Ürünün mükemmel çalışır durumda olup olmadığını kontrol edin.
4. Tüm somunların ve vidaların sıkı olup olmadığını kontrol edin.
5. Zincirin yeterince yağlandığından emin olun, bkz. Kesme donanımını yağlamak için sayfa: 575.
6. Testere zincirinin motor rölantideyken daima durduğundan emin olun.
7. Ürünü yalnızca hedeflenen amaç ile kullanın.
8. Gidonun ve güvenlik aparatlarının sağlam olduğundan emin olun. Eksik parçası olan veya parçaları teknik özelliklere aykırı olarak değiştirilmiş bir makineyi asla kullanmayın.

Ürünü çalıştırma

1. Yeşil LED yanana kadar ON/OFF düğmesini basılı tutun. (Tek. 44)
2. Hızı kontrol etmek için güç tetiğini kullanın.

SavE işlevinin kullanılması

Bu üründe, SavE adı verilen bir güç tasarruf işlevi bulunur. SavE işlevi, zincir hızını düşürür ve aküye en uzun çalışma süresini sağlar.

Not: SavE işlevi, ürünün kesim gücünü azaltmaz.

1. Tuş takımı üzerindeki SavE Düğmesine basın.
2. Yeşil LED'in yandığından emin olun.
3. İşlevi kapatmak için Save düğmesine tekrar basın. Yeşil LED söner. (Şek. 45)

Ürünü durdurma

1. Güç tetiğini veya güç tetiği kilidini serbest bırakın.
2. Yeşil LED sönene kadar ON/OFF düğmesine basın.
3. Aküdeki çıkarma düğmelerine basın ve aküyü çıkarın. (Şek. 46)

Ürünü kullanma

UYARI: Kesilmekte olan bir dalın altında durmayın. Bu durum yaralanmalara ve ölüme yol açabilir.

• Yukarıdan geçen güç hatlarının yakınında çalışırken dikkatli olun. Düşen dallar kısa devreye neden olabilir. Mümkünse dalı dik açıyla kesebileceğiniz şekilde pozisyon alın. (Şek. 47)
• Büyük dalları bölümler halinde kesin. Düşen dalların yere çarptıktan sonra kullanıcıya doğru sıçrayabileceğini unutmayın. (Şek. 48)
• Dalın kökündeki yumruyu asla kesmeyin. Bu, bitkinin iyileşme sürecini yavaşlatırken mantar saldırısı riskini artırır! (Şek. 49)
• Kesme sırasında destek sağlamak için kesme kafasının tabanındaki durma noktasını kullanın. Bu, kesme donanımının dal üstünde "zıplama" yapmasına engel olur. (Şek. 50) Dalı kesmeye başlamadan önce dalın altında bir ilk kesik oluşturun. Bu, kabuğun ağaçta kalıcı hasar oluşmasına ve iyileşme sürecinin yavaşlamasına neden olabilecek şekilde parçalanmasını önler. Kesik, sıkışmayı önlemek için dal kalınlığının 1/3'ünden fazla olmamalıdır. Kesme donanımını daldan çekerken sıkışmayı önlemek için zinciri çalışır durumda tutun. (Şek. 51)
• Yere sağlam bastığınızdan ve çalışırken dalların, taşların ve ağaçların size engel olmayacağından emin olun.

UYARI: Kesme donanımı tamamen görüş açınızda olmadığı sürece GPC tetiğini asla etkinleştirmeyin.

Bakım

Giriş

UYARI: Ürün üzerinde bakım yapmadan önce güvenlik bölümünü okuyup anlayın.

UYARI: Ürün üzerinde bakım yapmadan önce aküyü çıkarın.

Bakım takvimi

UYARI: Bakım yapmadan önce aküyü çıkarın.

Ürün üzerinde yapmanız gereken bakım adımları aşağıda listelenmiştir. Bakım programında belirtilen bakım işlemlerine ek olarak, Husqvarna servis bayisi tarafından ürüne düzenli bakım yaptırın. Servis aralıkları hakkında daha fazla bilgi için Husqvarna servis bayinizle görüşün. Daha fazla bilgi için bakım bölümündeki görevlere bakın.

Bakır Günlük Haftalık Aylık
Ürünün Dennis parçalarını kuru bir bezle temizle-yin. Su kullanmayın.	X
ON/OFFDMIÇGMEsinin.Doğru sekilde caliştıgün-dan ve hasarlı olmadı,Thanda emin olun.	X
Güç tetişinin veGPLceti bilidinin,güvenlik,açından.Doğru caliştı,Thanda emin olun.	X
Tüm kontrollerin caliştı,Thanda ve zarar gör-medigiinden emin olun.	X
Tutma yerlerini temiz ve kuru tutun.Tutmayyerinde GPLg ve gres olmadı,Thanda emin olun.	X
Testere zincirikapainen hasarlı olmadı,Thanda emin olun.Hasarlıysa testere zincirikapainendehyi ileşiririn.	X
Vida ve somunların siki olduğundan emin olun.	X
Yağ deposu kapağını temizleyin X
Aküdeki serbest birakma/DDmelerinin caliştından ve aküyü ürüne sabitlediğinden emin olun.	X
Akü Şar cihazının hasarlı olmadınde tanıldından ve dokru seksilde caliştından emin olun.	X
Akünün zarar gormemiş olduğundan emin olun.	X
Akünün Şarj edilmiş olduğundan emin olun. X
Akü Şar cihazının zarar görmediğinden emin olun.	X
Tüm kabolari, kaplinleri ve böglantilar kontrrol edin. Hasar veya kır olmadınde tanıldından emin olun.		X
Testere zincirinya temizleyin. X
Akü ile ürünarasındakiDAQIantiları kontrol edin. Akü ile akü Şar cihazıarasındakiDAQlantıkontrol edin.			X
TestereDAQİnginhasar gormemiş olduğundan emin olun. Hasarlıysa testereDAQİngindegışirin.	TestereDAQİngyla ilgili:tüm bakimislelmerin yetkili birHusqvarna bayisi tarafindan yapilması gerekir.
Zincir tahrık dislisinin asınma durumunu kontrol edin.	Zincir tahrık dislisinı yaklaşık 100 staat kullanımdan sonra ya da gere-kirse:dahaforthe degişirin.

Aküyü ve akü şarj cihazını kontrol etme

1. Aküyü çatlak gibi hasarlara karşı kontrol edin.
2. Akü şarj cihazını çatlak gibi hasarlara karşı kontrol edin.
3. Akü şarj cihazının bağlantı kablosunun hasarlı olmadığını ve üzerinde çatlaklar bulunmadığını kontrol edin.

Atasmanlarda bakım yapma

Testere zincirini kontrol etme

Testere zincirini her gün kontrol edin.

1. Perçinlerde ve bağlantılarda çatlak olmadığından emin olun. (Şek. 52)
2. Testere zincirinin sert olup olmadığını kontrol edin.
3. Perçin ve bağlantıların aşınmış olup olmadığını incelemek için testere zincirini yeni bir testere zinciriyle karşılaştırın.
4. Testere zinciri yukarıdaki koşullara sahipse değiştirin.
5. Kesme dişlerinin uzunluğu aşınma nedeniyle 4 mm'ye (0,16 inç) düşüyse testere zincirini değiştirin (Şek. 53)

Zincir tahrik dişlisini kontrol etme

1. Zincir tahrik dişlisindeki aşınma derecesini düzenli olarak kontrol edin. (Şek. 54)
2. Zincir tahrik dişlisi aşınmış ve motor mili üzerinde bir taraftan diğer tarafa hareket ediyorsa zincir tahrik dişlisini değiştirin.

Kılavuzu kontrol etme

1. Yağ kanalının tıkalı olmadığından emin olun. Gerekirse temizleyin. (Şek. 55)
2. Kılavuzun kenarlarında çapak olup olmadığını inceleyin. Bir eğe kullanarak çapakları temizleyin. (Şek. 56)
3. Kılavuzun oluğunu temizleyin. (Şek. 57)
4. Kılavuzdaki oluğun aşınmış olup olmadığını inceleyin. Gerekirse kılavuzu değiştirin. (Şek. 58)
5. Kılavuz ucunun kaba veya çok aşınmış olup olmadığını inceleyin. (Şek. 59)
6. Kılavuzun ucundaki pinyonun serbestçe döndüğünden ve kılavuzun ucundaki pinyonda bulunan yağlama deliğinin tıkalı olmadığından emin olun. Gerekirse temizleyin ve yağlayın. (Şek. 60)
7. Kullanım ömrünü uzatmak için kılavuzu her gün çevirin. (Şek. 61)

Testere zincirini bileyleme

Kılavuz ve testere zinciri hakkında bilgi

UYARI: Testere zincirini kullanırken veya üzerinde bakım yaparken koruyucu eldivenler takın. Hareket etmeyen bir testere zinciri yaralanmalara da yol açabilir.

Aşınmış ya da hasarlı kılavuzu veya testere zincirini, Husqvarna tarafından tavsiye edilen kılavuz ve testere zinciri kombinasyonuyla değiştirin. Bu, ürünün güvenlik işlevlerini sürdürmesi açısından gereklidir. Tavsiye ettiğimiz yedek kılavuz ve zincir kombinasyonlarının listesini görmek için bkz. Aksesuarlar sayfası: 579. - Kılavuz uzunluğu, inç/cm. Kılavuz uzunluğu ile ilgili bilgiler genelde kılavuzun arka ucunda bulunur. (Şek. 62) - Kılavuzun ucundaki pinyondaki diş sayısı (T). (Şek. 63) Zincir bakla açıklığı, inç. Testere zincirinin zincir dişlileri arasındaki mesafe, kılavuzun ucundaki pinyondaki dişli ile tahrik dişlisi arasındaki mesafeyle hizalanmış olmalıdır. (Şek. 64) Zincir dişlisi sayısı. Zincir dişlisi sayısı kılavuz türüne göre belirlenir. (Şek. 65) - Kılavuz oluğu genişliği, inç/mm. Kılavuzdaki oluğun genişliği zincir dişlisi genişliği ile aynı olmalıdır. (Şek. 66) Zincir yağı deliği ve zincir gerginliğini ayarlama deliği. Kılavuz, ürünle hizalanmış olmalıdır. (Şek. 67) Zincir dişlisi genişliği, mm/inç. (Şek. 68)

Kesme dişini bileyleme hakkında genel bilgiler

Kör bir testere zincirini kullanmayın. Testere zinciri körse kılavuzu ağaca doğru itmek için daha fazla basınç uygulamanız gerekir. Testere zinciri çok körse hiç ağaç yongası çıkmaz, sadece talaş çıkar.

Keskin testere zinciri ağacı keserek ilerler ve ağaç yongaları uzun ve kalın olur.

Kesme dişi (A) ve derinlik ölçeği (B) birlikte testere zincirinin kesen kısmını, yani testereyi oluşturur. Bu ikisi

arasındaki yükseklik farkı, kesme derinliğini oluşturur (derinlik ölçeği ayarı).

(Sek. 69)

Bir kesme dişini bileylerken şunlara dikkat edin:

• Eğeleme açısı. (Sek. 70)
• Kesme açısı. (Sek. 71) Eğe konumu. (Sek. 72) Yuvarlak eğe çapı. (Sek. 73)

Doğru ekipman olmadan testere zincirini DOĞRU şekilde bileylemek kolay değildir. Önerilen eğe mastarını kullanın. Bu, maksimum kesme performansını korumanıza ve geri tepme riskini minimumda tutmanıza yardımcı olur.

UYARI: Bileyleme talimatlarına uymamanız halinde geri tepme riski çok fazla artar.

Not: Testere zincirinin bileylenmesi hakkında bilgi için bkz. Kesme dişlerini bileme sayfa: 574.

Kesme dişlerini bileme

1. Kesme dişlerini bilemek için yuvarlak bir eğe ve eğe mastarı kullanın. (Sek. 74) Not: Testere zinciriniz için önerdiğimiz eğe ve mastar hakkında bilgi için bkz. Aksesuarlar sayfa: 579.
2. Testere zincirinin doğru gerginlikte olduğundan emin olun. Doğru gerginlikte olmayan testere zinciri yanlara doğru hareket eder. Bu, testere zincirinin bileylenmesini zorlaştırır. Talimatlar için bkz. Zinciri germe sayfa: 575. (Sek. 75)
3. Eğeyi kesme dişinin iç kısmından çekerek dışarı çıkarın. Çekme hareketindeki basıncı azaltın. (Sek. 76)
4. Önce tek bir taraftaki tüm dişlerdeki eğeleme malzemesini çıkarın.
5. Ürünü ters çevirin ve diğer taraftaki eğeleme malzemesini çıkarın.
6. Eğeleme malzemesini çıkardığınızda tüm kesme dişlerinin aynı uzunlukta olduğundan emin olun.
7. Kesme dişleri 4 mm'ye (0,16 inç) kısaldığında testere zinciri yıpranır. Testere zincirini değiştirin. (Sek. 53)

Derinlik ölçeği ayarını yapma / Genel bilgiler

Kesme dişini (A) bilediğinizde derinlik ölçeği ayarı (C) azalır. Maksimum kesme performansını korumak amacıyla tavsiye edilen derinlik ölçeği ayarını elde etmek için derinlik ölçeğindeki (B) eğeleme malzemesini çıkarmanız gerekir. Testere zinciriniz için doğru derinlik ölçeği ayarını elde etme hakkında talimatlar için bkz. Aksesuarlar sayfa: 579.

(Şek. 77)

UYARI: Derinlik ölçeği ayarı çok büyükse geri tepme riski artar!

Derinlik ölçeği ayarını düzenleme

Derinlik ölçeği ayarını yapmadan ya da kesme dişlerini bileylemeden önce talimatlar için bkz. Kesme dişlerini bileme sayfa: 574. Kesme dişlerini bilediğiniz her üç çalışmadan sonra derinlik ölçeği ayarını yapmanızı tavsiye ederiz.

Not: Bu tavsiye, yalnızca kesme dişlerinin uzunluğunun çok fazla azalmaması durumunda geçerlidir.

Derinlik ölçeği için doğru derinlik ölçeği ayarını ve eğimini elde etmek için derinlik ölçme aracımızı kullanmanızı tavsiye ederiz.

(Şek. 78)

1. Derinlik ölçeğini ayarlamak için düz eğe ve derinlik ölçme aracı kullanın. Derinlik ölçeği için doğru derinlik ölçeği ayarını ve eğimini elde etmek için sadece önerilen derinlik ölçme aracını kullanın.
2. Derinlik ölçme aracını testere zincirinin üzerine koyun.

Not: Aracı kullanma hakkında daha fazla bilgi için derinlik ölçme aracının ambalajına bakın.

3. Derinlik ölçeğinin derinlik ölçme aracına uzanan kısmını çıkarmak için düz eğeyi kullanın. (Şek. 79)

Not: Eğeyi derinlik ölçme aracı boyunca hareket ettirirken direnç hissetmediğinizde derinlik ölçeği ayarı doğrudur.

Zinciri germe

UYARI: Doğru gerginlikte olmayan bir testere zinciri kılavuzdan çıkarak ciddi yaralanma veya ölüme neden olabilir.

Testere zinciri kullanıldıkça uzar. Testere zincirini düzenli olarak ayarlayın.

1. Kavrama kapağını/zincir frenini tutan kılavuz somununu gevşetin. İngiliz anahtarı kullanın. (Şek. 80)
2. Kılavuz somunlarını elinizle mümkün olduğunca sıkın.
3. Kılavuzun ön kısmını kaldırın ve zincir gerdirme vidasını çevirin. İngiliz anahtarı kullanın. (Şek. 81)
4. Testere zincirini kılavuza sıkıca oturacak ancak kolayca hareket ettirilebilecek kadar sıkın.
5. İngiliz anahtarını kullanarak kılavuz somunlarını sıkın ve aynı anda kılavuzun ön kısmını kaldırın. (Şek. 82)
6. Testere zincirini elinizle serbestçe çekebildiğinizden ve zincirin kılavuzdan sarkmadığından emin olun. (Şek. 83)

Kesme donanımını yağlamak için

UYARI: Kesme donanımının iyi bir şekilde yağlanmaması zincirin kopmasına neden olarak ciddi veya ölümcül yaralanmalara yol açabilir.

UYARI: Atık yağ kullanmayın! Atık yağ insanlar, ürün ve çevre açısından tehlikelidir.

Zincir yağı

UYARI: Kesme ekipmanının yetersiz yağlanması zincirin kopmasına neden olarak ciddi ve hatta ölümcül yaralanmalara neden olabilir.

Zincir yağının zincire iyi yapışması ve ayrıca yazın sıcak ya da kışın soğuk hava koşullarında akışkanlık özelliğini koruması gerekir. - Bitkisel yağ bazlı olması sayesinde biyolojik olarak çözünebilen optimal bir zincir yağı geliştirdik. Zincirin kullanım ömrünü maksimum düzeye çıkarmak ve çevreye verilen zararı en aza indirmek için kendi yağımızı kullanmanızı öneririz. - Kendi zincir yağımız mevcut değilse standart zincir yağı önerilir. - Özellikle testere zincirlerinin yağlanmasına uygun yağın bulunmadığı bölgelerde normal EP 90 şanzıman yağı kullanılabilir. - Kesinlikle atık yağ kullanmayın! Atık yağ kullanılması kendiniz, makine ve çevre için tehlikelidir.

Zincirin yağlamasını kontrol etme

1. Her yakıt doldurduğunuzda zincirin yağlanmasını kontrol edin. Çubuğun ucunu 20 cm (8 inç) mesafeden, açık renkli bir alanın üzerine tutun. 1 dakika boyunca %75 gazla çalıştırdıktan sonra açık renkli alanın üzerinde fark edilir bir yağ çizgisi görürsünüz. (Şek. 84)

Yağlamanın çalışıp çalışmadığını kontrol etme

1. Kılavuzdaki yağ kanalının tıkanıp tıkanmadığını kontrol edin. Gerekirse temizleyin. (Şek. 85)
2. Dişli kovanındaki yağ kanalının temiz olup olmadığını kontrol edin. Gerekirse temizleyin.
3. Kılavuz ucu dişlisinin serbestçe dönüp dönmediğini kontrol edin. Yukarıdaki kontrolleri gerçekleştirdikten sonra zincir yağlama sistemi hala çalışmıyorsa servis atölyenizle irtibata geçin. (Şek. 86)

Zincir tahrik dişlisini değiştirme

1. Kavrama kapağını tutan kılavuz somununu (A) çıkarın.
2. Kavrama kapağını (B) çıkarın.
3. Vidayı (C) çıkarın.
4. Rondelayı (D) çıkarın.
5. Pulu (E) çıkarın.
6. Zincir tahrik dişlisini (F) çıkarın. (Şek. 87)
7. Yeni bir zincir tahrik dişlisi takın.

Ürünü, aküyü ve akü şarj cihazını temizleme

1. Kullandıktan sonra ürünü kuru bir bezle temizleyin.
2. Aküyü ve akü şarj cihazını kuru bir bezle temizleyin. Pil kılavuz raylarını temiz tutun.
3. Kullanmadan önce akü üzerindeki terminallerin ve akü şarj cihazının temiz olduğundan emin olun.
4. Yağ tankı kapağının etrafını bir fırçayla temizleyin.
5. Koruyucu kapağın iç yüzeyini bir bezle temizleyin.

Sorun giderme

Tuş takımı

Sorun Olası anızalar	Olası yüzüm
Yeşil�能kına LEDiyanıpSONUyor.	Düzukakı voltaj. Aküyü Şarj edin.
Kırkına LEDiyanıpSONUyor.	Aşkık Kesmeatica manı engellenmiştir. Ürkınü kapatmak ile ON/OFF Düğmesine basın. Aküyücentsin. Kesmeaticamanı istemeyen malzemelerden temizleyin. Zinciri gezşetin.
	Sıçakkıdeğiimi. Ürünün soğumasınibekleyin.
	Güç tetığine ve ON/OFF Düğmesineayo nı an-da basilmıyı.	Güç tetıgli serbest birakin ve ON/OFF Düğ-mesine basın.
Ürún�能kıyor.Akı konektörlerinde kır var. Basınkı hava veya yumusakbirkıla ile akükonektörlerini temizleyin.
Kırkına LEDiyanar.	Ürunde servisiylemiGeorgekleştirilmesi gere-kir.	Servis bayinize宣言.

Akü

40-B220X 157
Belirtiler Neden ilem
Akü mata进展情况 bilgiliyor. Akü boştur. Aküyü Şarj edin.
		Çok��kı akü sıçakkı ile birlakte ağır ile yükü. Aküyü Üsitın. Örneğin, aküyü kapalı alana alanı vaya akü isinana kadalar��kı Higginsı. Aküçaltıyor. Akünün calisma ara-lıkı, sinirindadır.
		Akü calismıyor. Akünün calisma ara-lıkı, sinirindadır. Aküyü ürunden Çıkarın. Aküyü dinlen-meye birakin ve ardindan akü Güster-ge düzmesine basın.
Akü sıçakkı进展情况 YANJIYOR. Akü kullanlamayacak kadar soğuk ya da sıçaktır.		Aküyü -10°C (14°F) ile 40°C (104°F)arasindaki ortam sıçakkında mu-hafaza edin. Akü.Doğru sıçakkı gel-dışınde tekrar kullanilabilir.
Akü sıçakkı进展情况 yanıp:yonu-yor.		Akü, sıçakkı sinirlarına yaklaşyor. Hzı ve/veya ile yükünü azaltın Opti-mum performans:içın aküyü +10°C (50°F)ile +30°C (86°F)arasinda ter-cih edilen sıçakkı tutun.
Akü Şarj cihazindayken akü sıçakkı进展情况 YANJIYOR.		Sıçakkı sapması. Akü Şarj edileme-yecek kadar soğuk ya da sıçaktır. Akünün soğuması bekleyin vya,isinması:içın kapalı mekana taşıyın.Akü doğru sıçakkı geldigiinde tekrar Şarj edilebilir. Şarj cihazınyalınizca 5°C (41°F)ile 40°C (104°F)arasind-daki ortam sıçakkında kullandigi-nizdan emin olun. Şarj cihazın Gü-nesılgindan uzak tutun. Sorun de-vam ederse bayinize basvurun.
Aküata进展情况 yanıyor. Aküde krlik bilgiliyor.

Akü şarj cihazı

40-C500X 158
Belirtiler Olasi anzalar Olasi prosedür
Şarj cihazindoşar jgcdergesi sarı renkli.Akü hata gõstergesi yanıpSONU-yor vya akü sçaklio gõstergesi yanıyor.	SicakılısapasıAkü kullanmaktayaşarj etmek icin fazla soğuk ya da fazla sICaktı.	Çok siceksa aküyü Şarj cihazına®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®, sicanl m alatigianda Şarj islemi otomatik olarak baslar.Cok soğuksa aküyü icsek mekan taşıyın.Akü onerilen sICakliga ulatigianda Şarj islemine devam edin.Calisma icin siceklik araliğina uyun, akü Şarj cihazınin kullanım kılıvuzuna bakın.Sarj cihazıni®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,, hata gõstergesi yanıyor.
Şarj cihazindoşar jgcdergesi sarı renkli.Akü üzerindeki akü hata gõstergesi yanıyor.	Aküde kritik bir hatavardır.	Bayinize basvurun.
Şarj cihazindoşar jgcdergesi kirmızı renkli.	Şarj cihazindo kritikbir hatavardır.	Bayinize basvurun.

Taşıma, depolama ve atma

Taşıma ve saklama

Not: Sıcaklıktaki değişimler, yağ tankında basınca neden olabilir ve bunun sonucunda GPCi yağ sızıntısı meydana gelebilir. Depolama talimatlarını izleyin.

• Ürünü depoya kaldırmadan önce ürünü temizleyin ve yağ tankını boşaltın.
• Depolama sırasında ürünü yatay konumda yerleştirin veya kılavuz aşağı bakacak şekilde asın.
• Ürünü depolarken kılavuz yukarı bakacak şekilde yerleştirmeyin.
• Ürün ile birlikte verilen Lityum iyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karşılamaktadır.
• Üçüncü taraflar ve aracı nakliye şirketleri de dahil olmak üzere, ticari amaçlı taşıma işlemlerinde ambalaj ve etiketler üzerindeki özel gereksinimlere uyun.
• Ürünü göndermeden önce tehlikeli maddeler konusunda özel eğitim almış bir kişiyle görüşün. Yürürlükteki tüm ulusal yönetmeliklere uyun.
• Aküyü bir ambalaja yerleştireceğiniz zaman metal kontakları bantlayın. Aküyü ambalaj içinde hareket etmesini engelleyecek şekilde yerleştirin.
• Saklama veya taşıma için aküyü şarj edin.
• Aküyü ve akü şarj cihazını nem ve don olmayan kuru bir yerde saklayın.
• Aküyü statik elektriğin oluşabileceği yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.
• Aküyü, sıcaklığı 5°C (41°F) ile 25°C (77°F) arasında olan ve doğrudan güneş almayan bir yerde tutun.
• Akü şarj cihazını, sıcaklığı 5°C (41°F) ile 45°C (113°F) arasında olan ve doğrudan güneş almayan bir yerde tutun.
• Uzun süreli depolamadan önce aküyü %30-%50 arasındaki bir seviyeye kadar şarj edin.
• Akü şarj cihazını, kapalı ve kuru bir alanda saklayın.
• Depolama sırasında aküyü akü şarj cihazından uzakta tutun. Çocukların ve diğer izinsiz kişilerin ekipmana dokunmasına izin vermeyin. Ekipmanı kilitleyebileceğiniz bir yerde tutun.
• Taşıma ve depolama sırasında ürünün hasar görmesini engellemek için taşıma koruyucusunu kullanın.
• Taşıma sırasında ürünü güvenli bir şekilde sabitleyin.

Bertaraf

Sembol, ürünün evsel atık olmadığını gösterir. Ürünü elektrikli ve elektronik ekipmanlar için yerel toplama sisteminizden geri DÖNÜŞTÜRÜN. Bu, uygun kullanım ömrü sonu atık yönetimine katkıda bulunur. Bilgi için yerel yetkilere, evsel atık hizmetlerine, bayinize veya satıcınıza başvurun. Yanlış bertarafın, tehlikeli maddelerin bulunma olasılığı nedeniyle çevre ve insan sağlığı üzerinde olumsuz etkileri olabilir.

Not: Sembol, ürün veya ürün paketi üzerinde gösterilir.

Teknik veriler

Teknik veriler

	530iP4 530iPT5
Motor
Motor tipi BLDC (firçasız) 36 V
Zincir yüz;, m/sn (1/4) 18 18
Yağ deposu kapasitesi, l / cm3	0,15 / 150 0,15 / 150
Ağırkık
Akü, kesme ataşmanlı,, kesme ataşmanı kapaşa, kuşam askılık ol-madan ve depo boşken ağırkık, kg	3,4 5
Suya karşi koruma yüzeyi
IPX4 159	Evet Evet
Gürültü emisyonu 160
SesGPCU yüzeyi, olçümüş dB(A) 98 98
Ses yüzeyleri 161
EN 62841-1'e güre olçügen operatörün kulağindaki ses basınç yüzeyi, dB(A), min./maks.:	88 83
Titreşimi yüzeyleri 162
EN 62841-1 uyarınca tutma yerlerinde olçügen esné titreşimi yüzeyleri (ahveq), m/sn2
Uzatilmalık mil, on/arka tutma yerleri 1,0 / 0,9 1,0 / 1,2
Kısa mil on/arka tutma yi: - 1,4 / 1,2

Aksesuarlar

Onaylı aküler

Bu ürün için yalnızca orijinal BLi kullanın.

Akü BLi200 40-B220X
Tip Lityum iyon Lityum iyon
Akü kapasitesi, Ah 5,2 6,0
Nominal voltaj, V 36 36
Ağırkık, kg / lb 1,3 / 2,8	1,4 / 3,1

Onaylı akü şarj cihazları

Akü Şarj cihazı	QC330 QC500	40-C500X
Şebeke voltaj, V	100-240	100-240	100-240
Frekans, Hz	50-60	50-60	50-60
Güç, W	330	500	500

Kılavuz çubuk ve testere zinciri kombinasyonları

Aşağıdaki kombinasyonlar CE onaylıdır.

Kılıvuz Testere zinciri
Uzunluk,inch Açık入口,	inch Kılıvuz, mm Tip U	zunluk, tahrik		bağlant thereof no.
10 1/4 1,3			Husqvarna H00	58
12 64
10 3/8 mini 1,3 Husqvarna S93G 40

Testere zincirini eğeleme ve eğe mastarı

Doğru eğeleme açılarını elde etmek için önerilen eğe mastarını kullanın. Testere zincirinin keskinliğini yeniden

Kazanması için her zaman önerilen eğe mastarını kullanmanızı öneririz.

Ürününüzde hangi testere zincirinin bulunduğunu bilmiyorsanız servis bayinizle görüşün.

(Sek. 88)	(Şek. 89) mm/inç mm	(Sek. 90) (Sek. 91) /inç	(Sek. 92)	(Sek. 93)	(Sek. 94) (Sek. 95)
37 4,0 /	5/32 80° 30° 0°	0,65/0,025	5056981-03	5806875-01
S93G	4,0 / 5/32	60°	30°	0°	0,65/0,025
					yok
					5966389-02

Uyumluluk Bildirimi

AB Uyumluluk Bildirimi

Biz, Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel: [phone] olarak tek sorumlu sıfatıyla ürüne ilişkin aşağıdaki beyanlarda bulunmaktayız:

Açıklama Akülü Uzun	Milli Budayın
Marka	Husqvarna
Tip/Model 530iP4, 530iPT5
Kimlik 2025 ve sonrası tarihleri seri numaraları

Aşağıdaki AB direktifleri ve/veya yönetmelikleriyle tamamen uyumludur:

Düzenleme Açıklama
2006/42/AT "makinelerle ilgili"
2014/30/EMC "elettromanyetak uyumlukla ilgili"
2011/65/AB "tehlükeli maddelerinkışkılanmasıyla ilgili"

ve aşağıdaki standartlar ve/veya teknik özellikler uygulanmıştır: EN 62841-1:2015, EN ISO 11680-1:2021, EN ISO 14982:2009, CISPR12:2007+amd1 2009, EN IEC 63000:2018.

Onaylanmış kuruluş: 0404, Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden; makine direktifinin (2006/42/AT) 12. maddesinin 3b fıkrasına uygun şekilde AT tip incelemesi gerçekleştirmiştir. Sertifika numarası: 0404/19/2530.

Gürültü emisyonuyla ilgili bilgi için bkz. Teknik veriler sayfa: 578.

Huskvarna, 2025-04-15

Stefan Holmberg, AR-GE Direktörü, Teknoloji Yönetimi, Husqvarna AB

Teknik dokümantasyon sorumlusu

Türkiye ithalat şirketi daha fazla bilgi için temas edilecek:

Cullas Orman Bahçe ve Tarım Mak. San. Tic. AŞ.

Yalı Mah. Ziya Gökalp Cad. No:17

Maltepe - 34844 Istanbul / Türkiye

Telefon: [phone]
