530iP4 - Tagliasiepi HUSQVARNA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Potatrice su asta a batteria
Marca	Husqvarna
Modello	530iP4
Motore	BLDC (senza spazzole) 36 V
Velocità della catena	18 m/s
Capacità del serbatoio dell'olio	0,15 l
Peso (senza batteria, accessori né imbracatura)	3,4 kg
Grado di protezione	IPX4
Livello di potenza acustica	98 dB(A)
Livello di pressione sonora (all'orecchio)	88 dB(A)
Livello di vibrazioni (albero allungato)	Anteriore: 1,0 m/s², Posteriore: 0,9 m/s²
Batteria compatibile	BLi200 (40-B220X) – Litio-ione 5,2 Ah, 36 V
Caricabatterie compatibile	QC330, QC500 o 40-C500X
Lunghezza della barra di guida	10 pollici (25,4 cm)
Passo della catena	1/4 pollice
Funzione di risparmio energetico	SavE (riduce la velocità della catena per aumentare l'autonomia)
Sicurezza	Blocco grilletto, protezione di taglio, arresto automatico
Manutenzione ordinaria	Pulizia del prodotto, tensione e lubrificazione della catena, affilatura
Parti di usura	Barra di guida, catena, pignone di trasmissione
Garanzia e riparabilità	Affidare a un'officina autorizzata Husqvarna; utilizzare pezzi originali

Domande frequenti - 530iP4 HUSQVARNA

Quali tipi di batteria posso utilizzare con la Husqvarna 530iP4?

Utilizzare solo batterie Husqvarna omologate, come la BLi200 (40-B220X) al litio-ione da 36 V.

Come avviare la 530iP4?

Premere il pulsante ON/OFF finché il LED verde non si accende, quindi azionare il grilletto di potenza. Assicurarsi che il blocco grilletto sia disattivato.

Cosa fare se il LED di errore rosso lampeggia?

Ciò indica un sovraccarico o un blocco dell'accessorio di taglio. Spegnere il prodotto, rimuovere la batteria, pulire l'accessorio e allentare la catena se necessario.

Come regolare la tensione della catena?

Allentare il dado della barra di guida, ruotare la vite di regolazione per tendere la catena finché non è aderente alla barra pur potendo girare liberamente, quindi serrare il dado.

Quale olio utilizzare per la lubrificazione della catena?

Utilizzare olio per catene Husqvarna, preferibilmente biodegradabile. In mancanza, è possibile utilizzare temporaneamente un olio per trasmissioni EP90. Non utilizzare mai olio usato.

Come utilizzare la funzione SavE?

Premere il pulsante SavE sulla tastiera. Il LED verde si accende per indicare che la velocità della catena è ridotta, aumentando l'autonomia della batteria senza ridurre la potenza di taglio.

Quali sono le distanze di sicurezza da rispettare?

Mantenere una distanza di almeno 15 metri da altre persone e animali. Per le linee elettriche, rispettare una distanza di almeno 10 metri.

Come pulire la batteria e il caricabatterie?

Utilizzare un panno asciutto. Non pulirli mai con acqua. Assicurarsi che i morsetti e le guide siano puliti prima dell'uso.

Cosa fare in caso di perdita d'olio durante lo stoccaggio?

Svuotare il serbatoio dell'olio prima dello stoccaggio. Posizionare il prodotto orizzontalmente o sospeso con la barra di guida verso il basso per evitare perdite.

Dove posso trovare pezzi di ricambio?

Utilizzare esclusivamente pezzi originali Husqvarna. Rivolgersi a un rivenditore autorizzato Husqvarna o a un'officina di manutenzione.

MANUALE UTENTE 530iP4 HUSQVARNA

Manuale dell'operatore

Manuale di istruzioni

Manuale per l'utente

Controllo della tensione della catena

Controllare sempre la tensione della catena della motosega.

1. Assicurarsi che i denti siano inseriti nelle scanalature della barra. (Fig. 52)
2. Controllare inoltre che la catena non sia allentata.
3. Confrontare la catena della motosega con una nuova, per verificare se i denti e le scanalature sono usurati.
4. Sostituire la catena della motosega se presenta una delle condizioni sopra indicate.
5. Sostituire la catena della motosega quando la profondità del tagliente è inferiore a 4 mm (0,16 pollici) (Fig. 53)

Per il controllo dell'usura della ruota dentata

1. Controllare regolarmente il grado di usura della ruota dentata. (Fig. 54) 2. Sostituire la ruota dentata se è usurata e si inserisce lateralmente rispetto al corpo del motore.

Per il controllo della barra di guida

1. Assicurarsi che i canali dell'olio non siano ostruiti. Pulirli se necessario. (Fig. 55)
2. Controllare che non ci siano irregolarità sulle guide della barra. Eliminare eventuali sbavature con una lima. (Fig. 56) 3. Pulire i canali della barra di guida. (Fig. 57) 4. Controllare se la barra di guida è usurata. Sostituire la barra di guida se necessario. (Fig. 58) 5. Controllare se la punta della barra di guida è irregolare o molto usurata. (Fig. 59)
3. Assicurarsi che la ruota dentata superiore della catena giri liberamente e che il foro di lubrificazione non sia ostruito. Pulirla e lubrificarla, se necessario. (Fig. 60) 7. Ruotare la barra di guida ogni giorno per prolungare la durata della barra. (Fig. 61)

Affilatura della barra per motosega

Informazioni sulla barra di guida per motosega

ATTENZIONE: Indossare guanti protettivi quando si utilizza o si esegue la manutenzione della barra per motosega. Una barra per motosega non affilata può causare contraccolpi.

Sostituire la barra di guida usurata o la barra per motosega con i ricambi consigliati da Husqvarna. Questo è necessario per mantenere le funzioni di sicurezza del prodotto. Vedere le istruzioni a pagina 54 per l'elenco dei ricambi consigliati.

Lunghezza della barra di guida, in/cm. Le informazioni sulla lunghezza della barra di guida di solito possono essere trovate sul lato della barra di guida. (Fig. 62) -Numero di denti della ruota dentata (T). (Fig. 63) Larghezza della scanalatura, in mm. La distanza tra le maglie di trascinamento della barra per motosega deve corrispondere alla distanza dei denti della ruota dentata della catena e alla ruota dentata di rinvio. (Fig. 64) -Numero di maglie di trascinamento. Il numero di maglie di trascinamento è determinato dalla barra di guida. (Fig. 65) -Larghezza della scanalatura della barra, in mm. La larghezza della scanalatura nella barra di guida deve essere uguale a quella delle maglie di trascinamento della barra. (Fig. 66)

• Foro per olio della catena e foro di tensionamento della barra. La barra di guida deve essere compatibile con il prodotto.

(Fig. 67) -Larghezza della scanalatura della barra, in mm.

(Fig. 68)

Informazioni su come affilare i denti della catena

Non utilizzare una barra per motosega smussata. Se la barra per motosega è smussata, è necessario esercitare una pressione maggiore per far passare la barra di guida attraverso il legno. Se la barra per motosega è molto smussata, il legno si strappa e si creano trucioli.

Una barra per motosega affilata taglia il legno e i trucioli diventano sottili e uniformi.

Il dente della catena (A) e il limitatore di profondità (B) insieme formano la parte tagliente della barra per motosega. La differenza di altezza tra i due determina la profondità di taglio (impostazione del limitatore di profondità).

(Fig. 69)

Seguire le istruzioni di sicurezza e le avvertenze per l'uso.

Smontaggio. (Fig. 70) Smontare.

Trasporto, stoccaggio e smaltimento. 286

Dati tecnici 287

Accessori 288

Dichiarazione di conformità 290

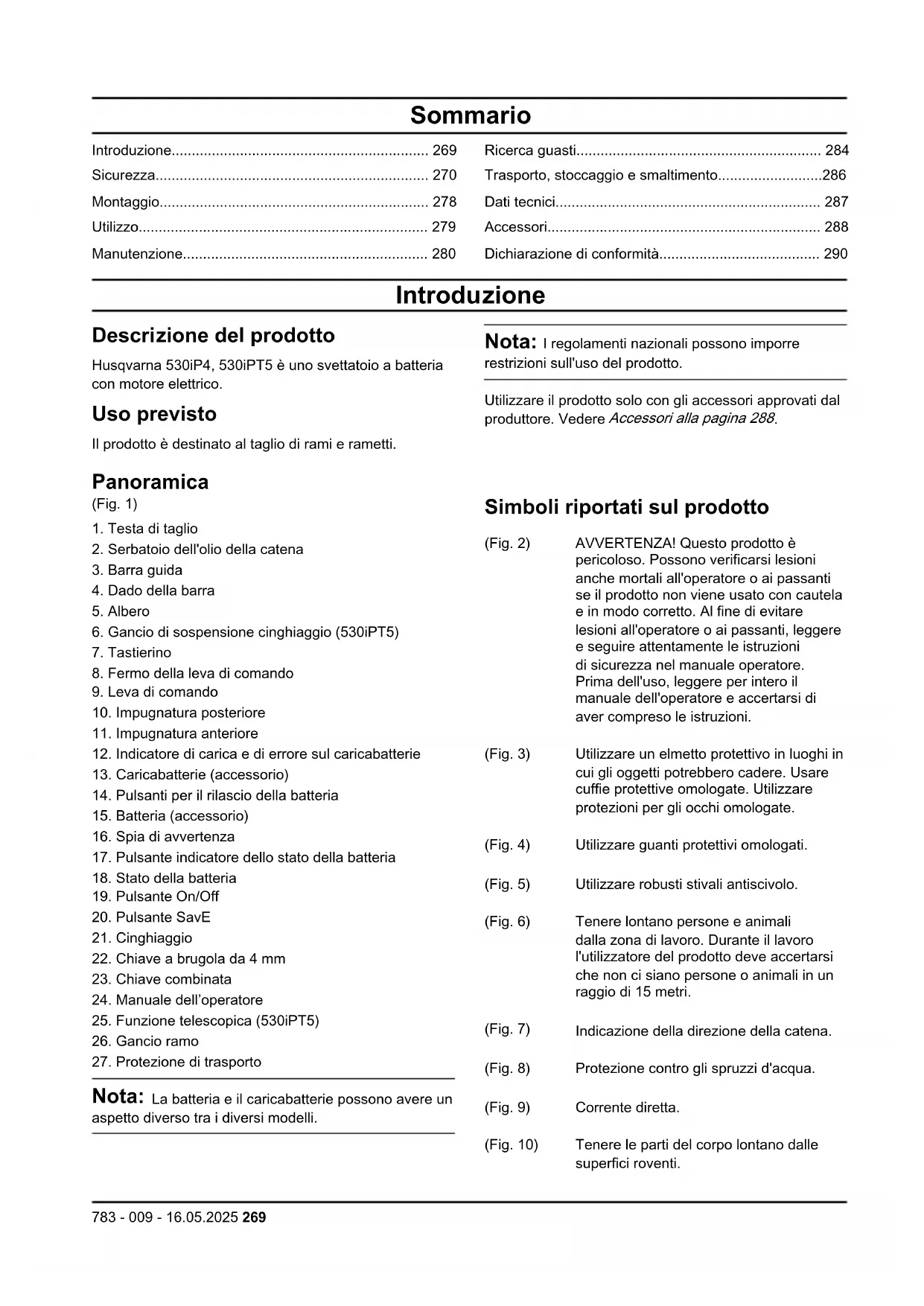

Introduzione

Descrizione del prodotto

Husqvarna 530iP4, 530iPT5 è uno svettatoio a batteria con motore elettrico.

Uso previsto

Il prodotto è destinato al taglio di rami e rametti.

Panorama

(Fig. 1)

1. Testa di taglio
2. Serbatoio dell'olio della catena
3. Barra guida
4. Dado della barra
5. Albero
6. Gancio di sospensione cinghiaggio (530iPT5)
7. Tastierino
8. Fermo della leva di lavoro
9. Leva di comando
10. Impugnatura posteriore
11. Impugnatura anteriore
12. Indicatore di carica e di errore sul caricabatterie
13. Caricabatterie (accessorio)
14. Pulsanti per il rilascio della batteria
15. Batteria (accessorio)
16. Spia di avvertenza
17. Pulsante indicatore dello stato della batteria
18. Stato della batteria
19. Pulsante On/Off
20. Pulsante SavE
21. Cinghiaggio
22. Chiave a brugola da 4 mm
23. Chiave combinata
24. Manuale dell'operatore
25. Funzione telescopica (530iPT5)
26. Gancio ramo
27. Protezione di trasporto

Nota: la batteria e il caricabatterie possono avere un aspetto diverso tra i diversi modelli.

Nota: i regolamenti nazionali possono imporre restrizioni sull'uso del prodotto.

Utilizzare il prodotto solo con gli accessori approvati dal produttore. Vedere Accessori a pagina 288.

Simboli riportati sul prodotto

(Fig. 2)

AVVERTENZA! Questo prodotto è pericoloso. Possono verificarsi lesioni anche mortali all'operatore o ai passanti se il prodotto non viene usato con cautela e in modo corretto. Al fine di evitare lesioni all'operatore o ai passanti, leggere e seguire attentamente le istruzioni di sicurezza nel manuale operatore. Prima dell'uso, leggere per intero il manuale dell'operatore e accertarsi di aver compreso le istruzioni.

(Fig. 3)

Utilizzare un elmetto protettivo in luoghi in cui gli oggetti potrebbero cadere. Usare cuffie protettive omologate. Utilizzare protezioni per gli occhi omologate.

(Fig. 4)

Utilizzare guanti protettivi omologati.

(Fig. 5)

Utilizzare robusti stivali antiscivolo.

(Fig. 6)

Tenere lontano persone e animali dalla zona di lavoro. Durante il lavoro, l'utilizzatore del prodotto deve accertarsi che non ci siano persone o animali in un raggio di 15 metri.

(Fig. 7)

Indicazione della direzione della catena.

(Fig. 8)

Protezione contro gli spruzzi d'acqua.

(Fig. 9)

Corrente diretta.

(Fig. 10)

Tenere le parti del corpo lontano dalle superfici roventi.

(Fig. 11) Rifornimento di olio della catena e regolazione del flusso dell'olio. (Fig. 12) Ciclo operativo del gruppo di taglio, tempo di funzionamento/tempo di inattività. (Fig. 13) Il prodotto o la confezione non possono essere smaltiti come rifiuti domestici.

Il prodotto e l'imballaggio devono essere portati presso un centro di raccolta specializzato nel recupero di apparecchiature elettriche ed elettroniche. (Solo per l'Europa)

(Fig. 14) Scollegare la batteria prima di eseguire la manutenzione.

(Fig. 19) Questo prodotto non è isolato elettricamente. Se il prodotto viene a trovarsi a contatto o nelle vicinanze di cavi conduttori di tensione si può incorrere in lesioni gravi o mortali. L'elettricità può essere condotta da un punto all'altro tramite un cosiddetto arco di tensione. Più la tensione è alta, maggiore è lo spazio attraverso il quale è possibile condurre l'elettricità. L'elettricità può essere condotta tramite rami o altri oggetti, particolarmente se bagnati. Mantenere sempre una distanza di almeno 10 m fra la macchina e il cavo conduttore di tensione e/o l'oggetto che si trovava a contatto con esso. Se è necessario lavorare con una distanza di sicurezza inferiore, contattare sempre l'azienda distributrice dell'energia per assicurarsi che la tensione sia staccata nel momento in cui si inizia il lavoro.

La targhetta dati di funzionamento mostra il numero di serie. yyyy è l'anno di produzione, ww è la settimana di produzione e xxx è il numero sequenziale.

(Fig. 15) Il prodotto è conforme alle direttive CE vigenti.

Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati.

Simboli sulla batteria e/o sul caricabatterie

(Fig. 20)

Riciclare questo prodotto in una stazione di riciclaggio per apparecchiature elettriche ed elettroniche. (Solo per l'Europa)

(Fig. 16) Trasformatore a prova di guasto. (Fig. 17) Utilizzare e conservare il caricabatteria solo in ambienti interni. (Fig. 18) Doppio isolamento.

Sicurezza

Definizioni di sicurezza

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Norme generali di sicurezza della macchina

AVVERTENZA: Leggere tutte le norme di sicurezza, istruzioni, illustrazioni e specifiche fornite con la presente macchina. La mancata osservanza di tutte le istruzioni elencate di seguito può dare luogo a scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze e le istruzioni per la futura consultazione.

Nota: Il termine "macchina" usato nelle norme di sicurezza fa riferimento a macchine alimentate alla rete (con cavo di alimentazione) e a macchine alimentate a batteria (senza cavo di alimentazione).

Sicurezza dell'area di lavoro

• Tenere l'area di lavoro pulita e ben illuminata. Il disordine e le aree di lavoro non illuminate possono essere causa di incidenti. Non utilizzare le macchine in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Le macchine creano scintille che possono incendiare la polvere o i fumi.
• Durante l'utilizzo della macchina tenere a distanza bambini e altre persone. Le distrazioni possono causare la perdita del controllo.

Sicurezza elettrica

• La spina della macchina deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori per spine con macchine dotate di messa a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
• Evitare il contatto con superfici messe a massa o collegate a terra, come condutture, radiatori, stufe e frigoriferi. In casi simili, si verificherebbe un aumento del rischio di scosse elettriche.
• Non esporre le macchine a pioggia o umidità. La penetrazione di acqua in una macchina aumenta il rischio di scossa elettrica. Non rovinare il cavo elettrico. Non utilizzare mai il cavo per trasportare, tirare o scollegare dalla presa la macchina. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o attorcigliati fanno aumentare il rischio di scosse elettriche.
• Utilizzare, quando si lavora all'aperto con una macchina, solamente prolunghe adatte per gli ambienti esterni. L'uso di un cavo omologato per l'impiego all'aperto riduce il rischio di scosse elettriche.
• Se l'impiego della macchina in ambienti umidi è inevitabile, utilizzare una fonte di alimentazione con interruttore differenziale (salvavita). L'utilizzo di un salvavita riduce il rischio di scosse elettriche.

Sicurezza personale

• È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio la macchina durante le operazioni di lavoro. Non utilizzare mai la macchina in condizioni di stanchezza o sotto l'influsso di droghe, alcol o farmaci. Basta un solo momento di distrazione durante l'utilizzo della macchina per ferirsi gravemente.
• Usare sempre abbigliamento protettivo personale. Utilizzare sempre una protezione per gli occhi. L'uso in condizioni adeguate dell'abbigliamento protettivo (come mascherina protettiva, calzature di sicurezza antiscivolo, elmetto o cuffie protettive) riduce le lesioni personali.
• Prevenire la messa in funzione accidentale. Accertarsi che l'interruttore sia in posizione OFF prima di effettuare il collegamento alla presa dell'alimentazione e/o alla batteria, di sollevare o trasportare la macchina. Se, in fase di trasporto della macchina, si tiene il dito sull'interruttore ovvero se si lascia collegata la macchina all'alimentazione elettrica, si possono verificare degli incidenti.
• Rimuovere eventuali chiavi o strumenti di regolazione prima di accendere la macchina. Una chiave o altro attrezzo rimasto attaccato a parti rotanti della macchina può provocare lesioni personali.
• Operare in sicurezza. Operare sempre facendo attenzione a posizionare bene i piedi e a mantenere l'equilibrio. In questo modo si potrà controllare meglio la macchina in situazioni inaspettate.
• Vestirsi in maniera adeguata. Non indossare abiti troppo ampi o gioielli. Tenere capelli e indumenti lontani dalle parti in movimento. Lasciati liberi, indumenti, gioielli o capelli lunghi possono restare impigliati nelle parti in movimento.
• Se vengono forniti dispositivi per il collegamento a strutture di aspirazione e raccolta delle polveri, accertarsi che siano collegati e utilizzati adeguatamente. La raccolta delle polveri può ridurre i rischi legati alla presenza di polvere. Non lasciarsi ingannare da un falso senso di sicurezza e non ignorare le norme di sicurezza per la macchina, anche se si è acquisita familiarità con l'apparecchio elettrico dopo averlo usato diverse volte. Un'azione incauta può provocare gravi danni in una frazione di secondo.

Utilizzo e trattamento della macchina

Non sovraccaricare la macchina. Utilizzare la macchina corretta per un'attività ad essa destinata. Con la macchina adatta si lavorerà

meglio e in modo più sicuro nel settore di attività previsto.

• Non utilizzare alcuna macchina il cui interruttore è difettoso. Una macchina che non può essere controllata tramite l'interruttore è pericolosa e deve essere riparata.
• Scollegare la spina dalla fonte di alimentazione e/o rimuovere il pacco batterie, se staccabile, prima di procedere a eventuali regolazioni, sostituzioni di accessori o alla conservazione dei prodotti. Tali misure di sicurezza preventive riducono il rischio di avvio accidentale della macchina.
• Conservare le macchine non utilizzate lontano dalla portata dei bambini. Non far utilizzare la macchina a persone che non ne hanno dimestichezza o che non hanno letto le presenti istruzioni. Le macchine, se utilizzate da persone inesperte, sono pericolose.
• Effettuare la manutenzione della macchina e degli accessori. Identificare eventuali disallineamenti o inceppamenti delle parti in movimento, rottura di componenti o altre condizioni che possano ripercuotersi sul funzionamento della macchina. Far riparare le parti danneggiate prima dell'utilizzo della macchina. Molti incidenti dipendono dalla cattiva manutenzione delle macchine.
• Mantenere affiliati e puliti gli strumenti da taglio. Con una manutenzione adeguata, le macchine da taglio con bordi taglienti affiliati risultano più facili da controllare e meno pericolose.
• Utilizzare la macchina, gli accessori, le punte ecc. come indicato nelle presenti istruzioni, tenendo conto delle condizioni di lavoro e della prestazione da effettuare. L'utilizzo di macchine per altre applicazioni rispetto a quelle previste può causare situazioni di pericolo.
• Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici dell'impugnatura scivolose non permettono un utilizzo e un controllo sicuro della macchina in situazioni impreviste.

Utilizzo e manutenzione della macchina a batteria

• Ricaricare l'attrezzo esclusivamente utilizzando il caricabatterie specificato dal produttore. L'utilizzo di un caricabatterie indicato per un altro tipo di batteria potrebbe provocare rischio di incendio.
• Utilizzare nelle macchine solamente le batterie previste per esse. L'utilizzo di altri pacchi batteria potrebbe provocare lesioni e incendi.
• Quando la batteria non viene utilizzata, tenerla lontana da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero consentire il collegamento tra i terminali. Provocare il cortocircuito dei terminali della batteria potrebbe causare ustioni o provocare un incendio.

In condizioni non ottimali, la batteria potrebbe perdere liquido; evitare il contatto. Qualora il contatto avvenisse, sciacquare la parte con acqua. Se il liquido entra negli occhi, chiamare immediatamente un medico. Il liquido fuoriuscito dalla batteria potrebbe causare irritazioni o ustioni. - Non usare batterie o macchine danneggiate o modificate. Batterie danneggiate o modificate possono manifestare un comportamento imprevedibile, con rischio di incendi, esplosioni e lesioni. - Non esporre batterie o macchine al fuoco o a temperature elevate. L'esposizione al fuoco o una temperatura superiore a 130°C (265°F) può provocare esplosioni. - Seguire tutte le istruzioni per il caricamento della batteria e non caricare la batteria o la macchina al di fuori dell'intervallo di temperatura indicato nelle istruzioni. Ricaricare in modo inappropriato o a temperature che non rientrano nell'intervallo specificato può danneggiare la batteria e aumentare il rischio di incendio.

Servizio

• Far riparare la macchina solamente da personale qualificato e unicamente con parti di ricambio originali. In questo modo viene garantita la sicurezza della macchina. Non riparare mai le batterie danneggiate. Gli interventi sulle batterie dovrebbero essere eseguiti solo dal produttore o da centri assistenza autorizzati.

Avvertenze di sicurezza per lo svettatoio:

• Tenere tutte le parti del corpo lontane dalla catena della sega o dalla lama della sega durante il funzionamento dello svettatoio. Prima di avviare lo svettatoio, assicurarsi che la catena o la lama non siano a contatto con corpi estranei. Un momento di disattenzione durante l'utilizzo dello svettatoio può provocare gravi lesioni personali o ad altri.
• Utilizzare sempre due mani quando lo svettatoio è in funzione. Tenere lo svettatoio con entrambe le mani per evitare la perdita di controllo.
• Per ridurre il rischio di infortunio elettrico, non utilizzare mai lo svettatoio vicino a linee di alimentazione elettriche. Il contatto con le linee elettriche o l'utilizzo nelle loro vicinanze può causare gravi lesioni o scosse elettriche, anche letali.
• Impugnare lo svettatoio utilizzando esclusivamente le apposite superfici isolate, in quanto la catena o la lama della sega potrebbero entrare in contatto con cavi nascosti. Se le catene o le lame entrano in contatto con un cavo sotto tensione, potrebbero eccitare eventuali parti di metallo esposte della macchina e provocare una scossa elettrica all'operatore.
• Indossare protezioni per gli occhi e per l'udito. Si raccomanda di utilizzare anche altri dispositivi di protezione per le mani e calzature antiscivolo.

Dispositivi di protezione adeguati riducono il rischio di lesioni personali.

• Usare sempre protezione per la testa durante il funzionamento con lo svettatoio in alto. La caduta di detriti può provocare gravi lesioni personali.
• Tenere sempre una corretta posizione dei piedi e azionare lo svettatoio solo quando si è ben stabili a terra. Superfici scivolose e instabili possono causare la perdita dell'equilibrio o del controllo della macchina.
• Non utilizzare uno svettatoio su alberi, scale, tetti o qualsiasi supporto instabile. Il funzionamento di uno svettatoio in quel modo può causare la perdita di equilibrio, la perdita di controllo e lesioni personali.
• Tenere tutti i cavi di alimentazione lontano dall'area di taglio. I cavi di alimentazione o altri cavi potrebbero essere nascosti tra i rami ed essere tagliati accidentalmente dalla catena o dalla lama.
• Non utilizzare lo svettatoio in condizioni climatiche sfavorevoli, soprattutto quando vi è il rischio di fulmini. Ciò riduce il rischio di essere colpiti da un fulmine.
• Fare attenzione al movimento di rimbalzo quando si sega un ramo in tensione. Quando viene rilasciata la tensione nelle fibre di legno, il ramo caricato a molla può colpire l'operatore e/o causare la perdita di controllo dello svettatoio.
• Prestare estrema attenzione quando si tagliano cespugli e alberelli. Il materiale sottile può incastrarsi nella catena o nella lama della sega e colpire l'operatore facendogli perdere l'equilibrio.
• Quando si trasporta uno svettatoio con la macchina spenta, prestare attenzione a non azionare alcun interruttore di alimentazione e tenere la catena della sega o la lama lontana dal corpo. La corretta movimentazione dello svettatoio riduce la probabilità di contatto accidentale con la catena o la lama.
• Durante il trasporto o il rimessaggio dello svettatoio, montare sempre la barra guida o il coprilama. La corretta movimentazione dello svettatoio riduce la probabilità di contatto accidentale con la catena o la lama in movimento.
• Durante la rimozione del materiale inceppato, la conservazione o la manutenzione dello svettatoio, assicurarsi che l'interruttore di corrente sia spento e che il gruppo batterie sia rimosso. L'avvio imprevisto della macchina durante la rimozione di eventuali residui o la manutenzione può causare gravi lesioni personali.
• Segare esclusivamente legno. Non usare lo svettatoio per scopi diversi da quelli previsti. Ad esempio: non usare lo svettatoio per tagliare plastica, metallo, muri o materiale da costruzione diverso dal legno. L'uso dello svettatoio per operazioni diverse da quelle per le quali è stato progettato può creare situazioni di pericolo.

Cause del contraccolpo e prevenzione da parte dell'operatore

Il contraccolpo può verificarsi quando la punta della barra di guida entra in contatto con un corpo estraneo o quando il legno si chiude e schiaccia la catena nel taglio. In alcuni casi, il contatto con la punta della barra di guida può provocare una reazione inversa repentina che scaglia la barra di guida verso l'alto e all'indietro in direzione dell'operatore. Lo schiacciamento della catena lungo la parte superiore della barra di guida può spingere rapidamente la barra di guida verso l'operatore. Queste reazioni possono causare la perdita di controllo della motosega, provocando gravi lesioni personali. Non affidarsi esclusivamente ai dispositivi di sicurezza incorporati nella motosega. L'operatore della motosega deve mettere in atto misure adeguate per impedire il verificarsi di incidenti o lesioni personali durante il lavoro. Il contraccolpo è il risultato dell'uso errato della motosega o di procedure o condizioni di funzionamento errate e può essere eliminato seguendo le opportune avvertenze riportate di seguito:

• Mantenere una presa salda, afferrando le maniglie della motosega tra i pollici e le dita della mano, mantenendo entrambe le mani sulla motosega e posizionando il corpo e il braccio in modo appropriato per resistere alla forza esercitata dal contraccolpo. La forza esercitata dal contraccolpo può essere controllata se vengono seguite le opportune avvertenze. Non lasciare andare la motosega.
• Non allungarsi eccessivamente e non utilizzare la motosega a un'altezza superiore alla spalla. Ciò aiuta a impedire il contatto accidentale con la punta della lama, consentendo un controllo migliore della motosega in situazioni impreviste.
• Utilizzare esclusivamente le barre di guida e le catene di ricambio specificate dal produttore. La sostituzione di barre di guida e catene con pezzi di ricambio non adeguati può causare la rottura e/o il contraccolpo della catena. Seguire le istruzioni di affilatura e manutenzione della motosega fornite dal fabbricante. La diminuzione dell'altezza dell'angolo di spoglia può aumentare il contraccolpo.

CONSERVARE LE PRESENTI ISTRUZIONI.

Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rimuovere la batteria per evitare che il prodotto venga azionato accidentalmente.
• Questo prodotto è uno strumento pericoloso se non si presta attenzione o se si utilizza il prodotto in modo errato. Il prodotto può causare gravi lesioni o morte dell'operatore o di altre persone.
• Non utilizzare il prodotto se è stato modificato in qualsiasi modo rispetto alle specifiche iniziali. Non sostituire una parte del prodotto senza la previa approvazione del produttore. Utilizzare solo parti approvate dal produttore. Una manutenzione impropria può causare lesioni o la morte.
• Eseguire il controllo del prodotto prima dell'utilizzo. Vedere "Controlli prima dell'avviamento" a pagina 279 e "Programma di manutenzione" a pagina 280. Non utilizzare un prodotto danneggiato o che non funzioni correttamente. Eseguire i controlli di sicurezza e attenersi alle istruzioni di manutenzione e riparazione riportate nel presente manuale.
• I bambini devono essere sorvegliati per evitare che giochino con il prodotto. Non consentire mai l'uso e la manutenzione del prodotto a bambini o a persone non qualificate e non lasciare la batteria collegata. Verificare l'esistenza di norme locali che fissano l'età minima dell'utilizzatore.
• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.
• Conservare il prodotto fuori dalla portata dei bambini.
• Evitare assolutamente di modificare la versione originale del prodotto senza l'autorizzazione del fabbricante. Utilizzare sempre accessori originali. Modifiche e/o accessori non autorizzati possono causare gravi lesioni personali o mortali all'operatore o a terzi.

Nota: La normativa nazionale o locale può regolarne l'utilizzo. Assicurare la conformità alla normativa in vigore.

Istruzioni di sicurezza per il funzionamento

AVVERTENZA: Leggere e seguire le seguenti avvertenze prima di utilizzare il prodotto.

• Controllare che non vi siano persone o animali in un raggio di 15 m durante il lavoro. Se più operatori stanno lavorando nella stessa area, mantenere una distanza di sicurezza di minimo 15 m. Altrimenti vi è il rischio di importanti lesioni personali. Arrestare immediatamente l'unità nel caso qualcuno si avvicini. Non girarsi mai con il prodotto in azione senza prima aver controllato che non ci sia nessuno alle proprie spalle entro la zona di sicurezza.
• Lavorare in condizioni meteorologiche avverse è spesso stancante e comporta un ulteriore rischio. A causa di questo ulteriore rischio, si consiglia di non utilizzare il prodotto in condizioni meteorologiche sfavorevoli, per esempio, in presenza di nebbia fitta, pioggia battente, vento forte, freddo intenso, rischio di fulmini, ecc.
• Non consentire a bambini di utilizzare il prodotto o avvicinarsi ad esso. Data l'estrema facilità di avviamento del prodotto, i bambini potrebbero essere in grado di avviarlo se non sorvegliati. Si rischiano pertanto gravi lesioni personali. Scollegare la batteria quando il prodotto viene lasciato incustodito.
• Accertarsi che la presenza di persone, animali o altri non possa influire sul controllo del prodotto o che non vengano a contatto con il gruppo di taglio o che oggetti allentati possano essere scagliati in aria dal gruppo di taglio.
• Prestare sempre attenzione a segnali di allarme o eventuali grida quando si utilizzano le cuffie protettive. Togliere sempre le cuffie protettive immediatamente all'arresto del prodotto.
• La sovraesposizione alle vibrazioni può causare lesioni neuro-vascolari a chi soffre di cattiva circolazione. In caso di sintomi riferibili a sovraesposizione alle vibrazioni rivolgersi al proprio medico. Esempi di questi sintomi: intorpidimento, perdita di sensibilità, "formicolio", "torpore", dolore, mancanza di forza o riduzione delle forze normali, alterazioni di colore o aspetto della pelle. Tali sintomi si riscontrano generalmente nelle mani, nei polsi e alle dita.
• Non usare mai in nessun caso alcun gruppo di taglio perché sia stato montato un dispositivo di protezione omologato. Il montaggio di un dispositivo di protezione inadeguato o difettoso può provocare gravi lesioni personali.
• Spegnere sempre il prodotto, rimuovere la batteria e accertarsi che il gruppo di taglio si arresti completamente prima di iniziare ad effettuare qualsiasi intervento sul prodotto. Il mancato rispetto delle istruzioni di affilatura aumenta sensibilmente il rischio di contraccolpo.
• Se si è incerti riguardo a come procedere, rivolgersi a un esperto. Contattare il proprio rivenditore o l'officina di assistenza. Evitare qualsiasi lavoro per il quale non ci si sente sufficientemente qualificati.
• Evitare qualsiasi lavoro per il quale non ci si sente sufficientemente qualificati.
• Non utilizzare mai il prodotto in condizioni di stanchezza oppure sotto l'effetto di alcolici, stupefacenti o farmaci in grado di alterare la vista, l'attenzione, la capacità di valutazione o la coordinazione.
• Il prodotto può essere scagliato violentemente a lato in caso di contatto della punta della barra di guida con un oggetto fisso. Questo fenomeno è detto contraccolpo. Un contraccolpo può essere sufficientemente violento per scagliare il prodotto e/o l'operatore in qualsiasi direzione ed eventualmente provocare la perdita di controllo del prodotto. Evitare di tagliare con la punta della lama. Non utilizzare il prodotto se non si è certi di poter chiedere aiuto in caso d'infortunio.
• Mantenere una posizione stabile e bilanciata. Assicurarsi di potersi muovere e stare in piedi in sicurezza.

In caso di spostamenti, controllare che non vi siano ostacoli (ceppi, radici, rami, fossati ecc.). Fare particolare attenzione quando si lavora su terreni in pendenza.

• Controllare sempre l'area di lavoro. Rimuovere eventuali corpi estranei quali pietre, frammenti di vetro, chiodi, fili di ferro, corde ecc. che potrebbero essere scagliati oppure penetrare nel gruppo di taglio.
• Usare la massima prudenza segando alberi in tensione. Un albero in tensione può scattare indietro per riassumere la sua posizione originaria, sia prima che dopo l'operazione. Una posizione sbagliata dell'operatore o del taglio può far sì che l'albero colpisca l'operatore o il prodotto in modo da fargli perdere il controllo. In entrambi i casi vi è rischio di gravi danni personali.
• Usare il cinghiaggio per sostenere il peso del prodotto e renderlo più facile da usare.
• Tenere sempre saldamente il prodotto con entrambe le mani. (Fig. 21)
• Gli spostamenti vanno sempre eseguiti con il prodotto spento. In caso di spostamenti su distanze più lunghe o di trasporti usare la protezione di trasporto. Non poggiare mai il prodotto a motore acceso se non lo si può tenere bene d'occhio.
• Se il prodotto viene azionato a temperature inferiori a -10°C, il prodotto e la batteria devono essere riposti in un luogo riscaldato per almeno 24 ore prima di metterlo in funzione.
• Non posizionarsi sotto un ramo che sta per essere tagliato. Ciò può portare a gravi lesioni personali, anche mortali. Osservare le norme di sicurezza applicabili per lavorare in prossimità di linee elettriche aeree.
• Questo prodotto non è isolato elettricamente. Se il prodotto viene a trovarsi sotto o nelle vicinanze di linee elettriche ad alta tensione, si può incorrere in lesioni gravi o mortali. L'elettricità può essere condotta da un punto all'altro tramite un cosiddetto arco di tensione. Più la tensione è alta, maggiore è lo spazio attraverso il quale è possibile condurre l'elettricità. L'elettricità può essere condotta tramite rami o altri oggetti, particolarmente se bagnati. Mantenere sempre una distanza di almeno 10 m / 33 piedi fra il prodotto e le linee elettriche ad alta tensione e/o gli oggetti che si trovano a contatto con esse. Se è necessario lavorare con una distanza di sicurezza inferiore, contattare sempre l'azienda distributrice dell'energia per assicurarsi che la tensione sia staccata nel momento in cui si inizia il lavoro.
• Un gruppo di taglio in cattive condizioni può aumentare il rischio d'infortuni.

Dispositivi di protezione individuale

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Usare sempre abbigliamento protettivo personale omologato quando si utilizza il prodotto. L'uso di dispositivi di protezione individuale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.
• Utilizzare un elmetto protettivo laddove sussiste il rischio di caduta di oggetti.
• Una lunga esposizione al rumore può comportare lesioni permanenti all'udito. In generale, i prodotti alimentati a batteria sono relativamente silenziosi, ma la combinazione di livello acustico e uso prolungato può provocare lesioni. Husqvarna raccomanda che gli operatori indossino cuffie protettive quando utilizzano i prodotti in modo continuativo per un periodo superiore a un giorno. Gli operatori che utilizzano il prodotto in modo regolare e continuativo devono essere sottoposti regolarmente al controllo dell'udito.

AVVERTENZA: Le cuffie protettive limitano la capacità di udire suoni e segnali di avvertenza.

• Utilizzare protezioni per gli occhi omologate. Con l'uso della visiera è necessario anche l'uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU.
• Utilizzare una visiera per proteggere il viso. Una visiera non è sufficiente a proteggere gli occhi.

(Fig. 22)

• Indossare guanti ove necessario, ad esempio per montare, ispezionare o pulire l'attrezzatura di taglio.
• Usare scarpe o stivali robusti e antisdrucciolo.
• Indossare indumenti di tessuto resistente. Indossare sempre pantaloni lunghi e pesanti e maniche lunghe. Non indossare indumenti larghi che potrebbero impigliarsi nei ramoscelli e nei rami. Non indossare gioielli, pantaloni corti o sandali e non lavorare a piedi nudi. Raccogliere i capelli in modo sicuro sopra le spalle.

(Fig. 23)

• Tenere a portata di mano il kit di primo soccorso.

(Fig. 24)

Dispositivi di sicurezza sul prodotto

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza danneggiati o che non funzionano correttamente.
• Effettuare regolarmente un controllo dei dispositivi di sicurezza. Fare riferimento a Programma di manutenzione alla pagina 280.
• Se i dispositivi di sicurezza sono danneggiati o non funzionano correttamente, rivolgersi al centro di assistenza Husqvarna.

Controllo della tastiera

1. Premere il pulsante On/Off (A). (Fig. 25)

a) Il prodotto è acceso quando il LED (B) si accende. b) Il prodotto è spento quando il LED (B) si spegne.

1. Vedere se la spia di avvertenza (C) si accende o lampeggia. Fare riferimento a Tastierino alla pagina 284.

Controllo del fermo della leva lavoro

Il blocco della leva di lavoro è stato progettato per impedire l'attivazione accidentale del prodotto. Quando si preme in avanti il blocco della leva di lavoro (A) e lo si preme contro l'impugnatura (B), la leva di lavoro (C) viene rilasciata. Quando si rilascia l'impugnatura, la leva di lavoro e il relativo blocco ritornano alla posizione iniziale. Il movimento avviene grazie a tre sistemi di molle indipendenti.

(Fig. 26)

1. Controllare che la leva di lavoro sia bloccata quando il fermo si trova nella posizione iniziale. (Fig. 27)
2. Spingere il blocco della leva di lavoro in avanti (A) e verso il basso. Premere il blocco della leva di lavoro (B) e controllare che ritorni nella posizione originale non appena viene rilasciato. (Fig. 28)
3. Controllare che la leva di lavoro e il blocco si muovano liberamente e che il sistema di molle funzioni correttamente. (Fig. 29)
4. Premere il pulsante On/Off, fare riferimento a Avviamento del prodotto alla pagina 279.
5. Spingere la leva di dato in fondo per ottenere la velocità massima.
6. Rilasciare la leva di lavoro e accertarsi che il gruppo di taglio si arresti e rimanga fermo.

Protezione del gruppo di taglio

La protezione del gruppo di taglio impedisce che un oggetto allentato venga lanciato in direzione dell'operatore.

Esaminare la protezione del gruppo di taglio per verificare l'eventuale presenza di danni e sostituire se danneggiato. Utilizzare solo la protezione omologata per il gruppo di taglio.

Istruzioni di sicurezza per l'attrezzatura di taglio

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Utilizzare solo combinazioni di barra di guida/catena e attrezzature di affilatura approvate. Per le istruzioni, fare riferimento a Accessori alla pagina 288.
• Indossare guanti protettivi quando si maneggia la catena o quando si esegue la manutenzione. Una catena che non si muove può causare anche lesioni.
• Mantenere i denti di taglio ben affilati. Seguire le istruzioni e usare la dima di affilatura consigliata. Una catena danneggiata o mal affilata aumenta il rischio di incidenti.

(Fig. 30)

• Mantenere una corretta regolazione dello spessore del truciolo. Seguire le istruzioni, mantenendo la regolazione del limitatore di spessore. Una regolazione del limitatore di spessore troppo grande aumenta il rischio di contraccolpo.

(Fig. 31)

• Assicurarsi che la catena sia correttamente tesa. Se la catena non è serrata contro la barra di guida, la catena può sganciarsi. Una tensione della catena non corretta aumenta l'usura della barra di guida, della catena e del pignone di azionamento della catena. Fare riferimento a Tensionamento della catena alla pagina 283.

(Fig. 32)

• Eseguire la manutenzione dell'attrezzatura di taglio regolarmente e mantenerla correttamente lubrificata. Se la catena non è correttamente lubrificata, il rischio di usura della barra di guida, della catena e del pignone di azionamento della catena aumenta.

(Fig. 33)

Sicurezza batterie

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Utilizzare solo batterie omologate Husqvarna. Fare riferimento a Batterie approvate a pagina 288. Le batterie sono codificate mediante software.
• Utilizzare le batterie omologate Husqvarna come alimentazione esclusivamente per i prodotti Husqvarna in questione. Per evitare il rischio di lesioni, non utilizzare la batteria come fonte di alimentazione per altri dispositivi.
• Rischio di scosse elettriche. Non collegare i morsetti della batteria a chiavi, monete, viti o altri tipi di metallo. Ciò può causare un corto circuito della batteria.
• Non utilizzare batterie non ricaricabili.
• Non inserire oggetti nelle feritoie di aerazione della batteria.
• Tenere la batteria lontano dalla luce del sole, dal calore o da fiamme libere. La batteria può causare bruciature e/o ustioni chimiche.
• Tenere la batteria lontano da pioggia e umidità.
• Tenere la batteria lontano da microonde e alta pressione.
• Non tentare di smontare o rompere la batteria.
• In caso di perdite alla batteria, non lasciare che il liquido entri in contatto con il corpo o con gli occhi. In caso di contatto con il liquido, pulire l'area con grande quantità di acqua e sapone e consultare un medico. In caso di contatto del liquido con gli occhi, non strofinare, ma sciacquare abbondantemente con acqua per almeno 15 minuti e chiamare un medico.
• Utilizzare la batteria a temperature comprese tra -10 °C (14 °F) e 40 °C (114 °F).
• Non pulire la batteria o il caricabatterie con acqua. Fare riferimento a "Per pulire il prodotto, la batteria e il caricabatterie" a pagina 284.
• Non utilizzare una batteria danneggiata o che non funzioni correttamente.
• Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, viti o gioielli.
• Tenere la batteria fuori dalla portata dei bambini.

Sicurezza del caricabatterie

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rischio di scosse elettriche o cortocircuiti se non si osservano le istruzioni di sicurezza.
• Non utilizzare un caricabatterie diverso da quello fornito per il prodotto. Utilizzare solo i caricabatterie approvati Husqvarna per caricare le batterie originali Husqvarna. Per le istruzioni, fare riferimento a "Caricabatterie omologati" a pagina 288.
• Non tentare di smontare il caricabatterie. Non utilizzare un caricabatterie danneggiato o che non funzioni correttamente.
• Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete, tirare la spina. Non tirare il cavo di alimentazione.
• Tenere tutti i cavi e le prolunghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavo non si incastri in oggetti come, ad esempio, porte, recinti o simili. Non utilizzare il caricabatterie in prossimità di materiali infiammabili o materiali corrosivi. Accertarsi

che il caricabatterie non sia coperto. Staccare la spina del caricabatterie in caso di fumo o incendio.

• Caricare la batteria solo in luoghi chiusi, in una posizione con un buon flusso d'aria e lontano dalla luce diretta del sole. Non caricare la batteria all'aperto. Non caricare la batteria in condizioni di umidità.
• Utilizzare esclusivamente il caricabatterie a temperature comprese tra 5 °C (41 °F) e 40 °C (104 °F). Utilizzare il caricabatterie in un ambiente con adeguato flusso d'aria, asciutto e privo di polvere.
• Non inserire oggetti nelle feritoie di raffreddamento del caricabatterie.
• Non collegare i terminali del caricabatterie a oggetti metallici, poiché si potrebbe provocare un cortocircuito del caricabatterie.
• Utilizzare prese di rete omologate che non siano danneggiate. Accertarsi che il cavo del caricabatterie non sia danneggiato. Se si utilizzano cavi di prolunga, accertarsi che questi non siano danneggiati.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le seguenti avvertenze prima di eseguire la manutenzione del prodotto.

• Rimuovere la batteria prima di eseguire la manutenzione, altri controlli o montare il prodotto.
• L'operatore deve eseguire solo gli interventi di manutenzione e assistenza indicati in questo manuale operatore. Rivolgersi al Centro di assistenza di competenza per interventi di manutenzione e assistenza più importanti.
• Non pulire la batteria o il caricabatteria con acqua. Detergenti aggressivi possono causare danni alla plastica.
• Se non si esegue la manutenzione, si riduce il ciclo di vita del prodotto e aumenta il rischio di incidenti.
• È necessaria una formazione specifica per eseguire tutti gli interventi di manutenzione e lavori di riparazione, in particolare per i dispositivi di sicurezza del prodotto. Se non vengono approvati tutti i controlli descritti nel presente manuale operatore, dopo aver eseguito la manutenzione, contattare il Centro di assistenza. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l'assistenza del prodotto.
• Utilizzare unicamente ricambi originali.

Montaggio

Introduzione

AVVERTENZA: Leggere e

comprendere il capitolo sulla sicurezza prima di montare il prodotto.

Montaggio della barra di guida e della catena

1. Rimuovere il dado della barra e il coperchio della frizione.
2. Regolare la barra di guida sul bullone della barra di guida. Posizionare la barra guida nella posizione arretrata. Montare la catena attorno al pignone guida e inserirla nella scanalatura sulla barra di guida. Cominciare alla parte superiore della barra di guida.
3. Assicurarsi che i bordi dei taglienti siano rivolti in avanti sul lato superiore della barra di guida come indicato dal simbolo sul prodotto.
4. Allineare il foro della barra di guida con il fermo tendicatena e montare il coperchio della frizione. Assicurarsi che le maglie di trascinamento della catena ingranino correttamente nel pignone guida (B). Assicurarsi che la catena sia inserita correttamente nella scanalatura della barra di guida. Serrare i dadi della barra a mano il più possibile. (Fig. 34)
5. Applicare tensione alla catena, fare riferimento a "Tensionamento della catena" a pagina 283.

Per regolare l'angolo della testa di taglio

AVVERTENZA: Spegnere il prodotto e rimuovere la batteria prima di continuare. Usare guanti protettivi.

1. Allentare le viti sulla testa di taglio (A).
2. Ruotare la testa di taglio (B) di 90°.
3. Serrare le viti (A). (Fig. 35)

Per montare il gancio per rami

• Utilizzare 2 viti per fissare il gancio per rami. (Fig. 36)

Per montare la protezione antiurto

1. Utilizzare 6 viti per fissare la protezione antiurto. (Fig. 37)

Per modificare la lunghezza dell'albero

1. Svitare la manopola. (Fig. 38)
2. Estrarre l'albero per la lunghezza desiderata.
3. Serrare la manopola. (Fig. 39)

Regolazione del cinghiaggio

1. Indossare il cinghiaggio.
2. Fissare il cinghiaggio al gancio di supporto del cinghiaggio stesso.
3. Regolare la lunghezza del cinghiaggio fino a quando il gancio di supporto non si trova all'altezza dei fianchi dell'operatore. (Fig. 21)

Collegamento del caricabatterie

1. Collegare il caricabatterie alla tensione e alla frequenza indicate sulla targhetta dati di funzionamento.
2. Inserire la spina in una presa di corrente con messa a terra. Il LED sul caricabatterie lampeggia verde per una volta.

Nota: La batteria non si carica se la sua temperatura è inferiore a 0°C (32°F) o superiore a 50°C (122 °F). Se la temperatura è superiore a 50°C / 122°F , il caricabatterie fa raffreddare la batteria prima che si sia caricata.

Collegamento della batteria al prodotto

AVVERTENZA: Nel prodotto, utilizzare solo le batterie originali Husqvarna.

1. Verificare che la batteria sia completamente carica.
2. Spingere la batteria nel supporto della batteria del prodotto. La batteria si blocca in posizione quando si percepisce un clic. (Fig. 40)

ATTENZIONE: Se la batteria non entra facilmente nel relativo supporto, la batteria non è installata correttamente. Ciò può causare danni al prodotto.

1. Assicurarsi che la batteria sia installata correttamente.

Rifornire con olio della catena

Rabboccare con olio della catena dopo 1 ora di funzionamento o quando la batteria è scarica.

1. Aprire il cappuccio dell'olio sulla parte superiore della testa di taglio. (Fig. 41)
2. Rabboccare con olio della catena Husqvarna.
3. Montare il tappo dell'olio della catena

Utilizzo

Introduzione

AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di utilizzare la macchina.

Husqvarna Connect

Husqvarna Connect è un'app gratuita per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna.

• Informazioni aggiuntive sul prodotto.
• Dettagli, guida, parte del prodotto e manutenzione.

Primo utilizzo di Husqvarna Connect

1. Scaricare l'app Husqvarna Connect sul proprio dispositivo mobile.
2. Registrarsi nell'app Husqvarna Connect.
3. Seguire le istruzioni dell'app Husqvarna Connect per collegare e registrare il prodotto.

Nota: L'app Husqvarna Connect non è disponibile per il download in tutti i mercati. Rivolgersi al centro di assistenza per maggiori informazioni.

Ricarica della batteria

Nota: è necessario caricare la batteria prima di utilizzarla per la prima volta. Una batteria nuova è carica solo al 30%.

1. Verificare che la batteria sia asciutta.
2. Inserire la batteria nel caricabatteria. (Fig. 42)

Nota: La batteria e il caricabatterie possono avere un aspetto diverso a seconda del modello, ma la procedura è la stessa.

1. Accertarsi che la spia di carica verde sul caricabatterie si accenda. Ciò indica che la batteria è collegata correttamente al caricabatterie.
2. Quando tutti i LED sulla batteria sono accesi, la batteria è completamente carica. (Fig. 43)
3. Per scollegare il caricabatterie dalla presa di rete, tirare la spina. Non tirare il cavo.
4. Rimuovere la batteria dal caricabatterie.

Nota: Fare riferimento ai manuali della batteria e del caricabatterie per ulteriori informazioni.

Controlli prima dell'avviamento

1. Controllare l'area di lavoro. Rimuovere gli oggetti che potrebbero venir lanciati in aria.
2. Controllare la catena. Non usare apparecchiature usurate, incrinate o danneggiate.
3. Controllare che il prodotto sia in perfette condizioni.
4. Controllare che tutti i dadi e le viti siano ben serrati.
5. Verificare che la catena sia adeguatamente lubrificata. Fare riferimento a Lubrificazione dell'attrezzatura di taglio alla pagina 283.
6. Controllare che la catena si arresti sempre quando il motore è al minimo.
7. Non utilizzare il prodotto per scopi diversi da quelli previsti.
8. Verificare che l'impugnatura e i dispositivi di sicurezza siano in ordine. Non utilizzare il prodotto se qualche parte è mancante o non corrisponde alle specifiche.

Avviamento del prodotto

1. Tenere premuto il pulsante On/Off sino all'accensione del LED verde. (Fig. 44)
2. Usare la leva di lavoro per controllare la velocità.

Per utilizzare la funzione SavE

Questo prodotto dispone di una funzione di risparmio energetico, SavE. La funzione SavE diminuisce la velocità della catena e offre il maggior tempo di funzionamento alla batteria.

Nota: la funzione SavE non diminuisce la potenza di taglio del prodotto.

1. Premere il pulsante SavE sulla tastiera.
2. Accertarsi che il LED verde si accenda.
3. Premere nuovamente il pulsante SavE per disattivare la funzione. Il LED verde si spegne. (Fig. 45)

Arresto del prodotto

1. Rilasciare la leva di lavoro o il fermo della leva di lavoro.
2. Premere il pulsante On/Off fino a quando il LED verde si spegne.
3. Premere i pulsanti di rilascio sulla batteria ed estrarre la batteria. (Fig. 46)

Utilizzo del prodotto

AVVERTENZA: non restare sotto un ramo che sta per essere tagliato. Ciò può provocare lesioni gravi o mortali.

• Prestare la massima attenzione quando si lavora in prossimità di cavi elettrici sospesi. La caduta dei rami può provocare cortocircuiti.
• Se possibile, posizionarsi in modo da poter eseguire il taglio ad angolo retto rispetto al ramo. (Fig. 47)
• Tagliare i rami più grandi in sezioni. Considerare che i rami abbattuti possono rimbalzare in direzione dell'utente dopo aver colpito il suolo. (Fig. 48)
• Non eseguire mai tagli sulla parte iniziale del ramo per non rallentarne la guarigione ed evitare il rischio di proliferazione micotica! (Fig. 49)
• Utilizzare il fermo alla base della testa di taglio come supporto durante il taglio. In questo modo si evita che il gruppo di taglio "salti" sul ramo. (Fig. 50)
• Effettuare il taglio iniziale sulla parte inferiore del ramo prima del taglio trasversale. In questo modo si eviterà di strappare la corteccia, il che potrebbe rallentare la guarigione e causare danni all'albero. Il taglio non deve essere più profondo di 1/3 dello spessore del ramo per impedire l'inceppamento. Mantenere la catena in funzione mentre si estrae il gruppo di taglio dal ramo per evitare che si danneggi. (Fig. 51)
• Assicurarsi di disporre di un supporto stabile e di poter lavorare senza essere ostacolati da rami, pietre e alberi.

AVVERTENZA: Non inserire mai l'accensione con la visuale completa sul gruppo di taglio.

Manutenzione

Introduzione

AVVERTENZA: Leggere attentamente il capitolo sulla sicurezza prima di eseguire qualsiasi operazione di manutenzione del prodotto.

AVVERTENZA: Rimuovere la batteria prima di eseguire la manutenzione del prodotto.

Qui di seguito è disponibile una lista delle operazioni di manutenzione da eseguire sul prodotto. Oltre agli interventi di manutenzione specificati nel programma di manutenzione, fare in modo che sia un centro di assistenza Husqvarna a eseguire regolarmente interventi di manutenzione sul prodotto. Per informazioni sugli intervalli di manutenzione, contattare il centro di assistenza Husqvarna. Per ulteriori informazioni, fare riferimento alle attività indicate nel capitolo dedicato alla manutenzione.

Programma di manutenzione

AVVERTENZA: Rimuovere la batteria prima di eseguire la manutenzione.

Manutenzione	Giornaliera	Una volta a settima- na	Una volta al mese
Pulire le parti esterne del prodotto con un panno asciutto. Non utilizzato acqua.	X
Accertarsi che il pulsante On/Off funzioni cor- rettamente e che non sia danneggiato.	X
Assicurarsi che il fermo della leva di coman- do e la leva di lavoro funzionino corretta- mente e in modo sicuro.	X
Accertarsi che tutti i comandi funzionino e non siano danneggiati.	X
Tenere pulite e asciutte le impugnature. Ac- certarsi che non vi siano olio e grasso sulle impugnature.	X
Accertarsi che la copertura della catena non sia danneggiata. Sostituire la copertura della catena se danneggiata.	X
Assicurarsi che i dadi e le viti siano serrati a fondo.	X
Pulire il tappo del serbatoio dell'olio. X
Accertarsi che i pulsanti di rilascio sulla bat- teria funzionino e che tengano la batteria bloccata nel prodotto.	X
Verificare che il caricabatterie sia integro e funzioni correttamente.	X
Verificare che la batteria non sia danneggia- ta.	X
Verificare che la batteria sia carica. X
Verificare che il caricabatterie non sia dan- neggiato.	X
Esaminare tutti i cavi, gli accoppiamenti e i raccordi. Accertarsi che non siano presenti anni o sporco.		X
Pulire la copertura della catena. X
Effettuare un controlo dei collegamenti tra la batteria e il prodotto. Controllare il collega- mento tra la batteria e il caricabatterie.			X
Assicurarsi che la testina non sia danneggia- ta. Sostituire la testa di taglio se è danneg- giata.	I concessionari autorizzati Husqvarna devono eseguire tutte le ripa- razioni sulla testina.
Esaminare l'usura del pignone di guida della catena.	Sostituire il pignone di guida della catena dopo circa 100 ore di funzionamento o più spesso se necessario.

Controllo della batteria e del caricabatterie

1. Controllare se la batteria presenta danni, ad esempio incrinature.
2. Controllare se il caricabatterie presenta danni, ad esempio incrinature.
3. Verificare che il cavo di collegamento del caricabatterie non sia danneggiato e che non presenti crepe.

Esecuzione degli interventi di manutenzione sull'accessorio

Controllo della catena

Eseguire il controllo della catena quotidianamente.

1. Assicurarsi dell'assenza di incrinature sui rivetti e sulle maglie. (Fig. 52)
2. Controllare se la catena è rigida.
3. Confrontare la catena in uso con una nuova per valutare se è presente l'usura di maglie e rivetti.
4. Sostituire la catena se presenta uno o più dei suddetti difetti.
5. Sostituire la catena quando la lunghezza dei denti di taglio è scesa a soli 4 mm (0,16 in) a causa dell'usura. (Fig. 53)

Controllo del pignone guida della catena

1. Effettuare regolarmente un controllo per valutare il livello di usura del pignone guida. (Fig. 54)
2. Sostituire il pignone guida della catena se è usurato e si sposta da un lato all'altro sull'asse del motore.

Controllo della barra guida

1. Assicurarsi che il condotto dell'olio non sia ostruito. Pulire se necessario. (Fig. 55)
2. Verificare l'eventuale presenza di irregolarità sui bordi della barra di guida. Eliminare le eventuali sbavature utilizzando una lima. (Fig. 56)
3. Pulire la scanalatura della barra di guida. (Fig. 57)
4. Verificare se la scanalatura della barra di guida presenta segni di usura. Sostituire la barra di guida se necessario. (Fig. 58)
5. Verificare se la punta della barra di guida è irregolare o molto usurata. (Fig. 59)
6. Controllare che il rocchetto puntale ruoti liberamente e che il relativo foro di lubrificazione non sia ostruito. Pulire e lubrificare se necessario. (Fig. 60)
7. Ruotare la barra di guida quotidianamente per prolungarne la durata. (Fig. 61)

Per affilare la catena

Informazioni sulla barra di guida e la catena

AVVERTENZA: Indossare guanti protettivi quando si maneggia la catena o quando si esegue la manutenzione. Una catena che non si muove può causare anche lesioni.

Sostituire la barra di guida se usurata o danneggiata con le combinazioni di barra di guida e catena consigliate da Husqvarna. Questa operazione è necessaria per mantenere le funzioni di sicurezza del prodotto. Per un elenco delle combinazioni di barre e catene di ricambio consigliate, fare riferimento a Accessori alla pagina 288.

• Lunghezza barra di guida, cm. Le informazioni relative alla lunghezza della barra di guida di solito si trovano sul lato posteriore della barra di guida.

(Fig. 62)

Numero di denti nel rocchetto puntale (T).

(Fig. 63)

• Passo della catena. La distanza tra le maglie di trascinamento deve essere allineata con quella dei denti sul rocchetto e sul pignone guida.

(Fig. 64)

Numero di maglie di trascinamento. Il numero di maglie di trascinamento viene scelto in base al tipo di barra di guida.

(Fig. 65) - Larghezza della scanalatura della lama, in mm. La larghezza della scanalatura nella barra di guida deve essere uguale alla larghezza delle maglie della catena di trasmissione.

(Fig. 66)

• Foro di lubrificazione della catena e foro del perno tendicatena. La barra di guida deve essere allineata con il prodotto. (Fig. 67) Larghezza della maglia di trascinamento, mm. (Fig. 68)

Informazioni generali su come affilare i denti di taglio

Non utilizzare una catena usurata. Se la catena è usurata, è necessario applicare una maggiore pressione per spingere la barra di guida attraverso il legno. Se la catena è molto usurata, non ci saranno trucioli di legno ma solo polvere di segatura.

Una catena affilata penetra nel legno e i trucioli sono lunghi e spessi.

Il dente di taglio (A) e l'aghetto di spoglia (B) insieme costituiscono la parte tagliente di una catena, il tagliente. La differenza di altezza tra i due rappresenta la profondità di taglio (aghetto di spoglia).

(Fig. 69)

Per l'affilatura di un dente di taglio, tenere in considerazione i seguenti elementi:

Angolo di affilatura. (Fig. 70) Angolo di taglio. (Fig. 71) - Posizione della lima. (Fig. 72) Diametro della lima tonda. (Fig. 73)

È difficile affilare correttamente una catena senza gli strumenti adatti. Utilizzare la dima di affilatura consigliata. Aiuterà a mantenere sempre le migliori prestazioni di taglio e il rischio di contraccolpo al minimo.

AVVERTENZA: Il rischio di contraccolpo aumenta molto se non vengono seguite le istruzioni di affilatura.

Nota: Per informazioni sull'affilatura della catena, vedere Affilatura dei denti di taglio a pagina 283.

Affilatura dei denti di taglio

1. Utilizzare una lima tonda e una dima di affilatura per affilare i denti di taglio. (Fig. 74)

Nota: Vedere Accessori a pagina 288 per informazioni sulla dima di affilatura consigliata per la propria catena.

1. Assicurarsi che la catena sia correttamente tesa. Una catena non correttamente tesa si sposta da un lato all'altro. Questo non rende facile affilare la catena. Per le istruzioni, vedere Tensionamento della catena a pagina 283. (Fig. 75)
2. Spostare la lima dal lato interno dei denti di taglio ed estrarla. Allentare la pressione sulla lima durante il taglio con catena a tirare. (Fig. 76)
3. Rimuovere il materiale di limatura da tutti i denti prima su un lato.
4. Ruotare il prodotto e rimuovere il materiale di limatura dall'altro lato.
5. Assicurarsi che tutti i denti di taglio siano della stessa lunghezza al momento della rimozione del materiale di limatura.
6. La catena è usurata quando i denti di taglio sono lunghi solo 4 mm (0,16"). Sostituire la catena. (Fig. 53)

Informazioni generali su come regolare l'aggetto di spoglia

L'aggetto di spoglia (C) diminuisce affilando il dente di taglio (A). Al fine di mantenere sempre le migliori prestazioni di taglio è necessario rimuovere il materiale di limatura dall'aggetto di spoglia (B) per ottenere la regolazione consigliata. Per istruzioni su come ottenere l'aggetto di spoglia corretto per la catena, vedere Accessori a pagina 288.

(Fig. 77)

AVVERTENZA: Un aggetto di spoglia troppo grande aumenta il rischio di contraccolpo della catena!

Regolazione dell'aggetto di spoglia

Prima di regolare l'aggetto di spoglia o aggiustare i denti di taglio, vedere Affilatura dei denti di taglio a pagina 283 per le istruzioni. Si raccomanda di regolare l'aggetto di taglio dopo tre affilature dei denti di taglio.

Nota: Questo suggerimento si applica solo nel caso in cui la lunghezza dei denti di taglio non diminuisca troppo.

Si raccomanda l'utilizzo del nostro strumento di misurazione dell'aggetto di taglio che garantisce altezza e angolo corretti.

(Fig. 78)

1. Utilizzare una lima piatta e uno strumento di misurazione dell'aggetto di spoglia per questa impostazione. Utilizzare esclusivamente lo strumento di misurazione dell'aggetto di spoglia consigliato che garantisce altezza e angolo corretti.
2. Posizionare lo strumento di misurazione dell'aggetto di spoglia sopra la catena.

Nota: Per ulteriori informazioni sull'utilizzo, vedere la confezione dello strumento di misurazione dell'aggetto di spoglia.

1. Utilizzare la lima piatta per rimuovere la parte di aggetto di spoglia che va oltre lo strumento. (Fig. 79)

Nota: L'impostazione dell'aggetto di spoglia è corretta quando, facendo scorrere la lima sullo strumento di misurazione, non si incontra alcuna resistenza.

Tensionamento della catena

AVVERTENZA: Una catena con tensione non corretta può uscire dalla barra di guida e provocare lesioni gravi o letali.

La catena si allunga durante l'utilizzo. Regolare la catena con regolarità.

1. Allentare il dado della barra che supporta il coperchio della frizione/freno della catena. Utilizzare una chiave. (Fig. 80)
2. Serrare i dadi della barra a mano il più possibile.
3. Sollevare la parte anteriore della barra di guida e girare la vite tendicatena. Utilizzare una chiave. (Fig. 81)
4. Serrare la catena fino a quando non aderisce alla barra di guida ma può essere fatta girare con facilità.
5. Serrare i dadi della barra di guida con la chiave, sollevando contemporaneamente la parte anteriore della barra di guida. (Fig. 82)
6. Accertarsi che la catena possa essere fatta girare manualmente con facilità e che non si discosti dalla barra di guida. (Fig. 83)

Lubrificazione dell'attrezzatura di taglio

AVVERTENZA: Una lubrificazione insufficiente dell'attrezzatura di taglio provoca la rottura della catena con gravi rischi di lesioni personali anche mortali.

AVVERTENZA: Non riutilizzare

l'olio di scarico! L'olio di scarico è dannoso per le persone, il prodotto e per l'ambiente.

Olio per catena

AVVERTENZA: Una lubrificazione insufficiente dell'attrezzatura di taglio può provocare la rottura della catena con gravi rischi di lesioni personali anche mortali.

• L'olio per catena deve presentare una buona aderenza alla catena e buone proprietà di scorrimento, sia d'estate che d'inverno.
• Abbiamo messo a punto un olio per catena ottimale che, grazie alla base vegetale, è anche biodegradabile. Consigliamo l'utilizzo del nostro olio sia per assicurare la massima durata della motosega che per tutelare l'ambiente.
• Qualora il nostro olio per catena non fosse disponibile, utilizzare un comune olio per catene.
• Nelle aree in cui non è disponibile olio specifico per la lubrificazione delle catene, può essere utilizzato un olio per trasmissione EP 90 ordinario.
• Non utilizzare mai oli esausti! Ciò è pericoloso per voi stessi, la macchina e l'ambiente.

Controllo della lubrificazione della catena

1. Controllare il funzionamento della lubrificazione ad olio. Puntare la barra contro una superficie chiara, da una ventina di centimetri di distanza. Dopo circa un minuto con l'acceleratore al 75%, la superficie chiara dovrà presentare evidenti tracce d'olio. (Fig. 84)

Controllo se la lubrificazione non funziona

1. Controllare che il canale di lubrificazione della lama non sia ostruito. Pulire se necessario. (Fig. 85)
2. Controllare che il canale di lubrificazione della scatola ingranaggi non sia ostruito. Pulire se necessario.
3. Controllare che il rocchetto puntale giri liberamente. Se il sistema di lubrificazione non funziona, nonostante i controlli e gli interventi summenzionati, contattare immediatamente un'officina di assistenza. (Fig. 86)

Sostituzione del pignone guida della catena

1. Rimuovere il dado della barra (A) che tiene il coperchio della frizione.
2. Rimuovere il coperchio della frizione (B)
3. Svitare la vite (C).
4. Rimuovere la rondella (D).
5. Rimuovere la molla (E).
6. Rimuovere il pignone guida della catena (F). (Fig. 87)
7. Montare un nuovo pignone guida della catena.

Per pulire il prodotto, la batteria e il caricabatterie

1. Pulire il prodotto con un panno asciutto dopo l'uso.
2. Pulire la batteria e il caricabatterie con un panno asciutto. Mantenere puliti i binari guida della batteria.
3. Assicurarsi che i morsetti della batteria e il caricabatterie siano puliti prima dell'uso.
4. Pulire intorno al tappo del serbatoio dell'olio con una spazzola.
5. Pulire la superficie interna della copertura protettiva con una spazzola.

Ricerca guasti

Tastierino

Problema Possibili	gusti Soluzione possibile
Il LED verde di avvio lampeggia.	La tensione della batteria è Bassa. Caricare la	batteria.
Il LED rosso di erre lampeggia.	Sovraccarico. Il gruppo di taglio è bloccato. Pre	Premere il pulsante On/Off per spegnere il prodotto. Ri- muovero la batteria. Pulire il gruppo di taglio da materiali indesiderati. Allentare la catena.
	Deviazione di temperature. Lasciare che il prodotto si raffreddi.
	La leva di lavoro e il pulsante On/Off ven-gono premuti contemporaneamente.	Rilasciare la leva di lavoro e premere il pulsante On/Off.
Problema Possibili	quasti Soluzione possibile
Il prodotto non si avvia.	Presenza di sporcizia nei collegamenti della batteria.	Pulire i collegamenti della batteria con aria compressa o con un pennello morbido.
Il LED rosso di erre se accende.	È necessario eseguire la manutenzione del prodotto.	Contattare il centro di assistenza.

Batteria

40-B220X73
Sintomi Causa Azione
L'indicatore di erre della batteria lampeggia.	La batteria è scarica. Caricare la batteria.
	Carico di lavoro pesante in combina-zione con la temperatura della batte-ria molto bassa.	Lasciare riscaldare la batteria. Ad esempio, spostando il dispositivo al-l'interno o azionandolo a bassa velocità finché la batteria non si riscalda.
	La batteria non funziona. La carica di funzionamento della batteria è al limite.	Rimuovere la batteria dal prodotto.Lasciare riposare la batteria, quando premere il pulsante indicatore dello stato della batteria.
L'indicatore di temperatura della bat-teria è accesso.	La batteria è troppo fredda o troppo calda per essere usata.	Utilizzare la batteria a una tempera-tura ambiente compresa tra -10 °C (14 °F) e 40 °C (104 °F). Quando la batteria ha la temperatura corretta, più essere usata di nuovo.
L'indicatore di temperatura della bat-teria lampeggia.	La batteria sta per superare i limiti della temperatura.	Ridurre la velocità e/o il carico di la-vero. Per prestazioni ottimali, utilizzato re la batteria a una temperatura am-biente compresa tra +10 °C (50 °F) e +30 °C (86 °F).
L'indicatore di temperatura della bat-teria è accesso quando la batteria si trova nel caricabatteria.	Deviazione di temperature, la batteria è troppo fredda o troppo calda per poter essere caricata.	Lasciare raffreddare la batteria o spostarla all'interno per riscaldarla.Quando la batteria raggiunge la tem-peratura corretta, più essere usata di nuovo. Assicurarsi di utilizzato il caricabatteria solo con una tempera-tura ambiente compresa tra 5 °C (41 °F) e 40 °C (104 °F). Tenere il cari-cabatteria lontano alla luce solare.Se il problema persistsente, contattare il rivenditore.
L'indicatore di erre della batteria si accende.	La batteria presenta un erre critico.	Rivolgersi al proprio rivenditore.

Caricabatterie

40-C500X74
Sintomi Possibili giusti Possibili	procedura
L'indicatore di carica sul carica-batterie è giallo.L'indicatore di erre della batte-ria lampeggia oppure l'indicatore della temperatura della batteria è accesso.	Deviazione di tempe-ratura, la batteria è troppo fredda o trop-po calda per essere usata o caricata.	Se la batteria è troppo calda, tenerla collegata al carica-batterie. La ventola integrata del caricabatterie riduce la temperatura della batteria. Quando la batteria raggiunge la temperatura consigliata, la ricarica si avvia automat-mente.Se la batteria è troppo fredda, spostarla in un ambien-te interno. Quando la batteria raggiunge la temperatura consigliata, continuare la ricarica.Rispettare l'intervallo di temperatura per il funzionamen-to, fare riferimento al manuale d'uso del caricabatterie.Tenere il caricabatteria lontano alla luce solare. Se il problema persistsente, contattare il rivenditore.
L'indicatore di carica sul carica-batterie è giallo. L'indicatore di erre della batteria è accesso.	La batteria presente un erre critico.	Rivolgersi al proprio rivenditore.
L'indicatore di carica sul carica-batterie è rosso.	Il caricabatterie pre-senta un erre criti-co.	Rivolgersi al proprio rivenditore.

Trasporto, stoccaggio e smaltimento

Trasporto e rimessaggio

Nota: Le variazioni di temperatura possono determinare una certa pressione nel serbatoio dell'olio con seguenti perdite d'olio temporanee. Seguire le istruzioni per il rimessaggio.

• Pulire il prodotto e svuotare il serbatoio dell'olio prima di conservare il prodotto.
• Durante il rimessaggio, posizionare il prodotto in orizzontale o appeso con la barra che punta verso il basso.
• Durante il rimessaggio, non posizionare il prodotto con la barra che punta verso l'alto.
• Le batterie agli ioni di litio in dotazione rispettano i requisiti di legge sulle merci pericolose.
• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale, compreso quello effettuato da terzi e da corrieri.
• Parlare con personale che ha seguito una formazione specifica in materiali pericolosi prima di

inviare il prodotto. Rispettare tutte le norme nazionali vigenti.

• Quando si inserisce la batteria in un contenitore, applicare del nastro adesivo sui contatti aperti. Inserire la batteria nel contenitore in modo da garantirne la massima aderenza.
• Rimuovere la batteria per la conservazione o il trasporto.
• Conservare la batteria e il caricabatterie in un luogo asciutto, privo di umidità e protetto dal gelo.
• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo.
• Durante il rimessaggio, conservare la batteria in un luogo dove la temperatura è compresa tra 5 °C (41 °F) e 25 °C (77 °F) e lontano da luce solare.
• Durante il rimessaggio, conservare il caricabatterie in un luogo dove la temperatura è compresa tra 5 °C (41 °F) e 45 °C (113 °F) e lontano da luce solare.
• Caricare la batteria dal 30% al 50% prima di immagazzinarla per lunghi periodi.
• Conservare il caricabatterie in un luogo chiuso e asciutto.
• Tenere la batteria lontano dal caricabatterie durante il rimessaggio. Non lasciare che i bambini e altre persone non autorizzate tocchino l'attrezzatura. Mantenere le attrezzature in un luogo che è possibile chiudere.
• Utilizzare la protezione di trasporto sul prodotto per evitare che si danneggi durante il trasporto e il rimessaggio.
• Bloccare il prodotto in modo sicuro durante il trasporto.

Smaltimento

Questo simbolo indica che il prodotto non è un rifiuto domestico. Riciclarlo tramite il sistema di raccolta

locale per le apparecchiature elettriche ed elettroniche. Ciò contribuisce a una corretta gestione dei rifiuti al termine del ciclo di vita. Per informazioni, contattare le autorità locali, i servizi di smaltimento dei rifiuti domestici, il concessionario o il rivenditore di zona. Lo smaltimento non corretto può avere potenziali effetti negativi sull'ambiente e sulla salute, a causa della potenziale presenza di sostanze pericolose.

Nota: Il simbolo compare sul prodotto o sull'imballaggio.

Dati tecnici

Dati tecnici

	530iP4 530iPT5
Motore
Tipodi motore BLDC (senza spazzole) da 36 V
Velocità della catena, m/s (1/4) 18 18
Capacità del serbatoio dell'olio, l/cm3	0,15/150 0,15/150
Peso
Peso alla batteria, accessorio da taglio e relativiva protezione, cin-ghiaggio e con serbatoi vuoti, kg	3,4 5
Livello di protezione dall'acqua
IPX4 75	Si Si
Emissioni di rumore 76
Livello potenza acustica, misurato dB(A) 98 98
Livelli di rumorosità 77
Livello di pressione acustica rispetto all'udito dell'operatore, misurato in base alle norme EN ISO 62841-1, dB(A), min/max:	88 83
Livelli di vibrazioni 78
Livelli di vibratione equivalenti (ahveq) sulle impugnature, misurati in base alla norma EN 62841-1, m/s2
Albero prolongato, impugnature anteriors/posteriors: 1,0/0,9 1,0/1,2
Impugnature anteriors/posteriors dell'albero corto - 1,4/1,2

Accessori

Batterie approvate

Per qualsiasi prodotto, utilizzare esclusivamente batterie BLi originali.

Batteria BLi200 40-B220X
Tipo loni di litio loni di litio
Capacità batteria, Ah 5,2 6,0
Tensione nominale, V 36 36
Peso, kg/lb 1,3/2,8 1,4/3,1

Caricabatterie omologati

Caricabatterie QC330 QC50	00 40-C500X
Tensione di rete, V	100-240	100-240	100-240
Frequenza, Hz	50-60	50-60	50-60
Potenza, W	330	500	500

Combinazioni barra di guida e catena

Combinazioni omologate CE.

Barra guida			Catena
Lunghezza, pollici	Passo, poll.	Larghezza della scanalatura, mm	Tipo	Lunghezza, maglie di trascinamento num.
10	1/4	1,3	Husqvarna H00	58
12				64
10	3/8 mini	1,3	Husqvarna S93G	40

Affilatura della catena e dima di affilatura

Se non si conosce quale catena è montata sul proprio prodotto, rivolgersi al rivenditore autorizzato.

Usare la dima di affilatura consigliata per ottenere gli angoli corretti. Si consiglia di usare sempre la dima di affilatura raccomandata per affilare la catena della sega.

(Fig. 88)	(Fig. 89) mm/pollici m	(Fig. 90) mm/pollici	(Fig. 91) (Fig. 92)	(Fig. 93)	(Fig. 94) (Fig. 95)
37 4,0/5	32 80° 30° 0°	0,65/0,025 505	6981-03 58068	75-01
S93G 4,0	5/32 60° 30° 0°	0,65/0,025 n/a	5966389-02

Dichiarazione di conformità

Dichiarazione di conformità UE

Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.:

[phone], dichiara sotto la propria esclusiva

responsabilità che il prodotto indicato:

Descrizione Sventtatoia	a batteria
Marchio	Husqvarna
Tipo/Modello 530iP4,	530iPT5
Identificazione Numeri di serie a partire da 2025 e successivi

È pienamente conforme alle seguenti norme e direttive

UE:

Regolamento Descrizione

2006/42/CE "relativa alle macchine"

2014/30/UE "sulla compatibilità elettromagnetica"

2011/65/UE "sulla restrizione dell'uso di sostanze pericolose"

e che sono applicati gli standard e/o le

specifiche tecniche seguenti: EN 62841-1:2015,

EN ISO 11680-1:2021, EN ISO 14982:2009

CISPR12:2007+amd1 2009, EN IEC 63000:2018.

Organo competente: 0404, Svensk Maskinprovning AB,

Box 4053, SE-904 03 Umeå, Sweden ha eseguito il

controllo di omologazione CE in base alla Direttiva

Macchine (2006/42/CE) articolo 12, punto 3b. II

certificato reca il numero: 0404/19/2530.

Per informazioni sulle emissioni acustiche, fare

riferimento a Dati tecnici alla pagina 287.

Huskvarna, 2025-04-15

Stefan Holmberg, Responsible R&S, Technology

Responsabile della documentazione tecnica

Dati principali 307

Accessori 308

Dichiarazione di conformità 310

Descrizione del prodotto

(Fig. 18) Isolamento doppio.

Responsabile della documentazione tecnica

SOMMARIO

Introduzione. 455

Sicurezza 456

Montaggio. 463

Funzionamento. 464

Manutenzione. 466

Risoluzione dei problemi. 470

Trasporto, stoccaggio e smaltimento. 472

Dati tecnici. 473

Accessori 473

Dichiarazione di conformità. 475

Introduzione

Sintomo Errori possibili Procedura possibile

Istruzioni originali

Manuale originale
