ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GD80BCB GREENWORKS

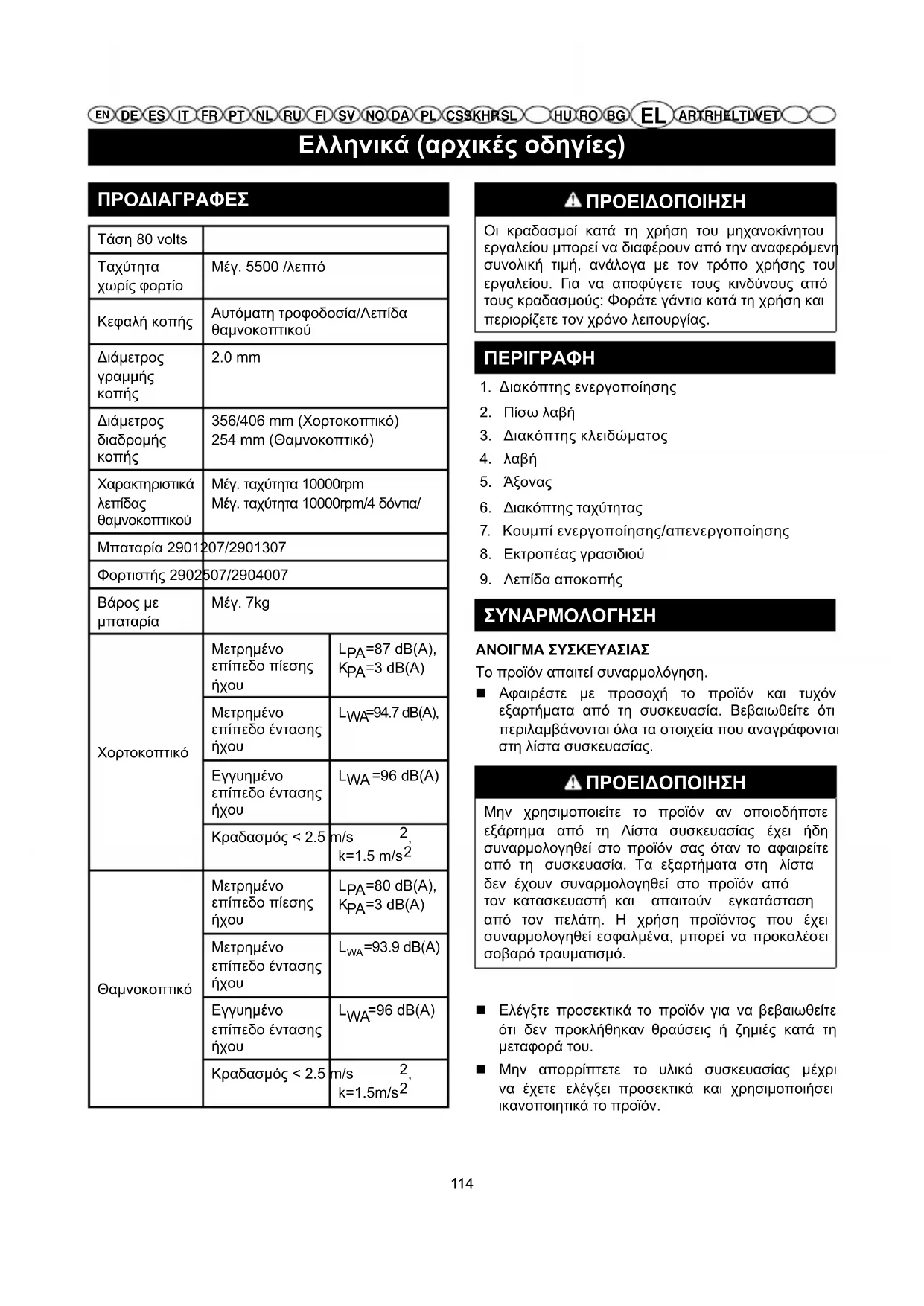

Ελληνικά (αρχικές οδηγίες)

ΠΡΟΔΙΑΓΡΑΦΕΣ

Τάση 80 volts
Ταχύτητα χωρίς φορτίο	Μέγ. 5500 /λεπτό
Κεφαλή κοπής	Αυτόματη τροφοδοσία/Λεπίδα θαμνοκοπτικού
Διάμετρος γραμμής κοπής	2.0 mm
Διάμετρος διαδρομής κοπής	356/406 mm (Χορτοκοπτικό)254 mm (Θαμνοκοπτικό)
Χαρακτηριστικά λεπίδας θαμνοκοπτικού	Μέγ. ταχύτητα 10000rpmΜέγ. ταχύτητα 10000rpm/4 δόντια/
Μπαταρία 2901	207/2901307
Φορτιστής 2902	507/2904007
Βάρος με μπαταρία	Μέγ. 7kg
Χορτοκοπτικό	Μετρημένο επίπεδο πίεσης ήχου	LPA=87 dB(A),KPA=3 dB(A)
	Μετρημένο επίπεδο έντασης ήχου	LWA=94.7 dB(A),
	Εγγυημένο επίπεδο έντασης ήχου	LWA=96 dB(A)
	Κραδασμός < 2.5	m/s ^2 ,k=1.5 m/s ^2
Θαμνοκοπτικό	Μετρημένο επίπεδο πίεσης ήχου	LPA=80 dB(A),KPA=3 dB(A)
	Μετρημένο επίπεδο έντασης ήχου	LWA=93.9 dB(A)
	Εγγυημένο επίπεδο έντασης ήχου	LWA=96 dB(A)
	Κραδασμός < 2.5	m/s ^2 ,k=1.5m/s ^2

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι κραδασμοί κατά τη χρήση του μηχανοκίνητου εργαλείου μπορεί να διαφέρουν από την αναφερόμενη συνολική τιμή, ανάλογα με τον τρόπο χρήσης του εργαλείου. Για να αποφύγετε τους κινδύνους από τους κραδασμούς: Φοράτε γάντια κατά τη χρήση και περιορίζετε τον χρόνο λειτουργίας.

ПЕРИГРАФН

1. Διακόπτης ενεργοποίησης
2. Πίσω λαβή
3. Διακόπτης κλειδώματος
4. λαβή
5. Άξονας
6. Διακόπτης ταχύτητας
7. Κουμπί ενεργοποίησης/απενεργοποίησης
8. Εκτροπέας γρασιδιού
9. Λεπίδα αποκοπής

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΑΝΟΙΓΜΑ ΣΥΣΚΕΥΑΣΙΑΣ

Το προϊόν απαιτεί συναρμολόγηση.

■ Αφαιρέστε με προσοχή το προϊόν και τυχόν εξαρτήματα από τη συσκευασία. Βεβαιωθείτε ότι περιλαμβάνονται όλα τα στοιχεία που αναγράφονται στη λίστα συσκευασίας.

⚠️ ПРОЕІДОПОІНЗН

Μην χρησιμοποιείτε το προϊόν αν οποιοδήποτε εξάρτημα από τη Λίστα συσκευασίας έχει ήδη συναρμολογηθεί στο προϊόν σας όταν το αφαιρείτε από τη συσκευασία. Τα εξαρτήματα στη λίστα δεν έχουν συναρμολογηθεί στο προϊόν από τον κατασκευαστή και απαιτούν εγκατάσταση από τον πελάτη. Η χρήση προϊόντος που έχει συναρμολογηθεί εσφαλμένα, μπορεί να προκαλέσει σοβαρό τραυματισμό.

Ελέγξτε προσεκτικά το προϊόν για να βεβαιωθείτε ότι δεν προκλήθηκαν θραύσεις ή ζημιές κατά τη μεταφορά του.
■ Μην απορρίπτετε το υλικό συσκευασίας μέχρι να έχετε ελέγξει προσεκτικά και χρησιμοποιήσει ικανοποιητικά το προϊόν.

Ελληνικά (αρχικές οδηγίες)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν οποιοδήποτε εξάρτημα έχει υποστεί φθορά ή λείπει, μην χρησιμοποιείτε το προϊόν μέχρι την αντικατάστασή του. Η χρήση του προϊόντος με φθαρμένα ή απόντα εξαρτήματα, μπορεί να προκαλέσει σοβαρό τραυματισμό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην προσπαθείτε να τροποποιήσετε το προϊόν ή να δημιουργήσετε εξαρτήματα που δεν προτείνονται για χρήση με αυτό, Κάθε τέτοια αλλαγή ή τροποποίηση αποτελεί εσφαλμένη χρήση και μπορεί να προκαλέσει επικίνδυνες καταστάσεις και πιθανό σοβαρό τραυματισμό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για την αποφυγή τυχαίας έναρξης που μπορεί να προκαλέσει σοβαρό τραυματισμό, αφαιρείτε πάντα την μπαταρία από το προϊόν πριν τις εργασίες συναρμολόγησης.

ΣΥΝΔΕΣΗ ΕΚΤΡΟΠΕΑ ΓΡΑΣΙΔΙΟΥ Βλ. Σχήμα 2.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αποφύγετε την επαφή με τη λεπίδα. Αν δεν αποφευχθεί η επαφή, μπορεί να προκληθεί σοβαρός τραυματισμός.

■ Αναποδογυρίστε το χορτοκοπτικό για να έχετε πρόσβαση στην κεφαλή χορτοκοπτικού.
■ Τοποθετήστε το προστατευτικό (b) επάνω στην κεφαλή χορτοκοπτικού και σύρετε το προστατευτικό επάνω στην κεφαλή ακολουθώντας τη διαδρομή στην κεφαλή.
■ Ευθυγραμμίστε τις οπές βιδών στο προστατευτικό με τις οπές βιδών στην κεφαλή χορτοκοπτικού.
■ Εισαγάγετε τις βίδες στην κεφαλή χορτοκοπτικού σφίγγοντας το προστατευτικό στη θέση του.
■ Τοποθετήστε το πώμα προστατευτικού (c) επάνω στο προστατευτικό και σύρετε το πώμα προστατευτικού επάνω στο προστατευτικό.
■ Ευθυγραμμίστε τις οπές βιδών στο πώμα προστατευτικού με τις οπές βιδών στο προστατευτικό.
■ Εισαγάγετε τις βίδες στο προστατευτικό σφίγγοντας το πώμα προστατευτικού στη θέση του.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Καθώς θα εξοικειώνεστε με τη χρήση του προϊόντος, διατηρήστε την προσοχή σας. Να θυμάστε ότι αρκεί μια στιγμή απροσεξίας για να προκληθεί σοβαρός τραυματισμός.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φοράτε πάντα προστατευτικά ματιών. Διαφορετικά υπάρχει κίνδυνος εκτίναξης αντικειμένων στα μάτια σας και πρόκλησης σοβαρού τραυματισμού.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην χρησιμοποιείτε εξαρτήματα τα οποία δεν προτείνονται από τον κατασκευαστή του προϊόντος. Η χρήση εξαρτημάτων που δεν προτείνονται, μπορεί να προκαλέσει σοβαρό τραυματισμό.

ΣΥΝΔΕΣΗ ΜΠΡΟΣΤΙΝΗΣ ΛΑΒΗΣ ΒΛ. Σχήμα 3.

■ Ξεβιδώστε την κεντρική λαβή 'Α', αφαιρέστε το κάλυμμα 'Β' και το κάτω στήριγμα 'C', προσέχοντας να μην χάσετε το ελατήριο που υπάρχει στο στήριγμα.
■ Τοποθετήστε το τιμόνι στο κάτω στήριγμα και εισάγετε τον πείρο στήριξης 'D' στη σχισμή του τιμονιού 'E'.
■ Στερεώστε το κάλυμμα 'Β' στο κάτω στήριγμα 'C' και τοποθετήστε ολόκληρο το σύστημα στη θέση του πάνω στον άξονα μετάδοσης.
■ Γυρίστε το τιμόνι στην πιο άνετη θέση εργασίας και ασφαλίστε το με τη λαβή 'Α'.

ΛΕΙΤΟΥΡΓΙΑ

Κρατήστε την κεφαλή με το δεξί σας χέρι στην πίσω λαβή και το αριστερό σας χέρι στην μπροστινή λαβή. Κρατάτε καλά και με τα δύο χέρια όσο χρησιμοποιείτε το μηχάνημα. Η κεφαλή πρέπει να διατηρείται σε άνετη θέση, με την πίσω λαβή περίπου στο ύψος των γοφών. Λειπουργείτε πάντα την κεφαλή με πλήρη ταχύτητα. Αν τυλιχθούν υπολείμματα γύρω από το εξάρτημα, ΑΦΗΣΤΕ ΤΟΝ ΔΙΑΚΟΠΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ και αφαιρέστε τα.

Χρησιμοποιείτε το πλέγμα κατά τη λειτουργία.

Ελληνικά (αρχικές οδηγίες)

ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

βλ. Σχήμα 4.

■ Τοποθετήστε την μπαταρία στο κοπτικό μηχάνημα. Ευθυγραμμίστε τα ανυψωμένα γλωσσίδια στην μπαταρία με τα αυλάκια στη θύρα μπαταρίας του κοπτικού μηχανήματος.
■ Βεβαιωθείτε ότι το άγκιστρο στη βάση της μπαταρίας κλειδώνει στη θέση του και ότι η μπαταρία έχει τοποθετηθεί καλά και με ασφάλεια στο κοπτικό μηχάνημα, πριν ξεκινήσετε τη χρήση του.

ΓΙΑ ΤΗΝ ΑΦΑΙΡΕΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ βλ. Σχήμα 4.

■ Αφήστε τον διακόπτη ενεργοποίησης και τον διακόπτη κλειδώματος για να σταματήσει η λειτουργία του κοπτικού μηχανήματος.
■ Πατήστε το κουμπί ενεργοποίησης/ απενεργοποίησης για να απενεργοποιήσετε το κοπτικό μηχάνημα.
■ Κρατήστε πατημένο το κουμπί αγκίστρου μπαταρίας στη βάση της μπαταρίας.
■ Αφαιρέστε την μπαταρία από το κοπτικό μηχάνημα.

ΕΝΑΡΞΗ/ΔΙΑΚΟΠΗ ΚΟΠΤΙΚΟΥ ΒΛ. Σχήμα 5.

Για εκκίνηση:

■ Πατήστε το κουμπί ενεργοποίησης/ απενεργοποίησης.
■ Πατήστε το κουμπί κλειδώματος και πιέστε τον διακόπτη ενεργοποίησης.
■ Πατήστε το κουμπί υψηλής ταχύτητας για να αυξήσετε την ταχύτητα, ανάλογα με την κατάσταση του γρασιδιού. Ανάβουν δύο LED πάνω από το κουμπί υψηλής ταχύτητας, δείχνοντας ότι το κοπτικό βρίσκεται σε ρύθμιση υψηλής ταχύτητας.

Για διακοπή:

■ Αφήστε τον διακόπτη ενεργοποίησης.
■ Πατήστε ξανά το κουμπί ενεργοποίησης/ απενεργοποίησης για να απενεργοποιήσετε τη μονάδα.

Σημείωση: Η μονάδα απενεργοποιείται αυτόματα όταν παραμείνει αδρανής για 1 λεπτό.

Κραδασμός. Φοράτε πάντα αντικραδασμικά γάντια ασφαλείας. Οι παρατεταμένοι κραδασμοί μπορούν να προκαλέσουν ασθένεια ή σύνδρομο καρτιαίου σωλήνα. Αν παρατηρήσετε μια δυσάρεστη αίσθηση ή αποχρωματισμό του δέρματος στα χέρια σας κατά τη χρήση του μηχανήματος, σταματήστε την εργασία. Κάνετε συχνά διαλείμματα. Οι χρήστες που κάνουν συνεχόμενη ή τακτική χρήση, πρέπει να παρακολουθούν στενά την κατάσταση των δαχτύλων τους.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η επαφή με την κεφαλή κοπής του κοπτικού μηχανήματος κατά τη λειτουργία μπορεί να προκαλέσει σοβαρό τραυματισμό.

ΣΥΜΒΟΥΛΕΣ ΚΟΠΗΣ Βλ. Σχήμα 6.

■ Διατηρείτε το κοπτικό μηχάνημα λυγισμένο προς την επιφάνεια που κόβετε, αφού αυτή είναι η καλύτερη περιοχή κοπής.
■ Το κοπτικό μηχάνημα κόβει καλύτερα όταν κινείται από αριστερά προς δεξιά στην επιφάνεια κοπής και είναι λιγότερο αποτελεσματικό όταν κινείται από δεξιά προς αριστερά.
Χρησιμοποιήστε την άκρη της γραμμής κοπής για να πραγματοποιήσετε τις κοπές. Μην πιέζετε την κεφαλή κοπής σε γρασίδι που δεν έχει κουρευτεί.
Οι φράχτες από σύρμα και ξύλο προκαλούν πρόσθετη φθορά στη γραμμή κοπής ή ακόμη και θραύση. Οι τοίχοι από πέτρα και τούβλα, τα πεζοδρόμια και το ξύλο ενδέχεται να φθείρουν τη γραμμή κοπής πολύ γρήγορα.
■ Αποφεύγετε δέντρα και θάμνους. Κορμοί δέντρων, ξύλινοι σχηματισμοί και δοκάρια φραχτών μπορούν εύκολα να υποστούν φθορές από τη γραμμή κοπής.
■ Συνδέστε το μεταλλικό κουμπί στο λαστιχένιο σωλήνα στην πίσω λαβή κατά τη χρήση, ξεκλειδώστε το μεταλλικό κουμπί όταν δεν χρησιμοποιείτε το μηχάνημα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Θόρυβος. Ένας βαθμός θορύβου από το μηχάνημα είναι αναπόφευκτος. Προγραμματίστε τις θορυβώδεις εργασίες σε συγκεκριμένες χρονικές στιγμές που δεν αποτελούν ώρες κοινής ησυχίας. Τηρείτε τις ώρες κοινής ησυχίας καθώς ενδέχεται να χρειαστεί να περιορίσετε τις ώρες εργασίας σας. Για προσωπική προστασία και προστασία των παριστάμενων εργαζόμενων, χρησιμοποιείτε κατάλληλα προστατευτικά ακοής.

ΕΞΕΛΙΞΗ ΓΡΑΜΜΗΣ ΚΟΠΗΣ βλ. Σχήμα 7.

Κατά τη λειτουργία του κοπτικού με σπάγκο, η γραμμή κοπής φθείρεται και γίνεται συντομότερη. Το κοπτικό μηχάνημα διαθέτει εξέλιξη γραμμής αυτόματης τροφοδοσίας, η οποία προχωρά τη γραμμή όταν η κεφαλή ακουμπήσει το έδαφος κατά την περιστροφή της. Η λεπίδα κοπής κόβει τη γραμμή διατηρώντας ακριβή ζώνη κοπής.

Ελληνικά (αρχικές οδηγίες)

ΡΥΘΜΙΖΟΜΕΝΗ ΔΙΑΜΕΤΡΟΣ ΚΟΠΗΣ βλ. Σχήμα 8.

Το κοπτικό μηχάνημα έχει ρυθμιστεί σε ζώνη κοπής 14 ιντσών. Για να προσαρμόσετε τη ζώνη κοπής στις 16 ίντσες:

■ Αφαιρέστε την μπαταρία από το κοπτικό μηχάνημα.
■ Αφαιρέστε και τις δύο βίδες από τη λεπίδα αποκοπή με ένα κατσαβίδι Philips (δεν περιλαμβάνεται).
■ Περιστρέψτε τη λεπίδα αποκοπής κατά 180°.
■ Τοποθετήστε και τις δύο βίδες στη λεπίδα αποκοπής.

Σημείωση: Ρυθμίστε τη λεπίδα αποκοπής στις 14 ίντσες για μεγαλύτερο χρόνο λειτουργίας. Ρυθμίστε τη λεπίδα αποκοπής στις 16 ίντσες για μεγαλύτερη επιφάνεια κοπής.

Σημείωση: μια διαδρομή κοπής μικρότερης διαμέτρου, μεγιστοποιεί τον χρόνο λειτουργίας και την ταχύτητα κοπής, ενώ μεγαλύτερη διαδρομή κοπής βοηθά στη γρηγορότερη ολοκλήρωση της εργασίας.

ΛΕΠΙΔΑ ΑΠΟΚΟΠΗΣ ΓΡΑΜΜΗΣ Βλ. Σχήμα 8.

Το κοπτικό μηχάνημα διαθέτει λεπίδα αποκοπής γραμμής στον εκτροπέα γρασιδιού. Για βέλτιστα αποτελέσματα κοπής, προχωρήστε τη γραμμή μέχρι να κοπεί κατά μήκος από τη λεπίδα αποκοπής γραμμής. Προχωράτε τη γραμμή κάθε φορά που ακούτε τη μηχανή να λειτουργεί γρηγορότερα από το συνηθισμένο ή ακόμη και όταν μειώνεται η αποδοτικότητα κοπής. Έτσι εξασφαλίζετε βέλτιστη απόδοση και διατηρείτε τη γραμμή αρκετά μακριά για να προχωράει σωστά.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τις εργασίες σέρβις, χρησιμοποιείτε μόνο πανομοιότυπα ανταλλακτικά. Η χρήση άλλων ανταλλακτικών μπορεί να προκαλέσει κίνδυνο ή να αποτελέσει αιτία πρόκλησης βλάβης στο προϊόν.

⚠️ ПРОЕІДОПОІНЗН

Για την αποφυγή σοβαρών τραυματισμών, αφαιρείτε πάντα την μπαταρία από το εργαλείο, κατά τον καθαρισμό ή την πραγματοποίηση εργασιών συντήρησης.

ΓΕΝΙΚΗ ΣΥΝΤΗΡΗΣΗ

Πριν από κάθε χρήση, ελέγχετε ολόκληρο το προϊόν για φθορές, εξαρτήματα που λείπτουν ή έχουν χαλαρώσει, όπως βίδες, παξιμάδια, μπουλόνια, πώματα κ.λπ.

Σφίξτε καλά όλες τις ροδέλες και τα πώματα και μην χρησιμοποιείτε το προϊόν έως ότου αντικατασταθούν όλα τα εξαρτήματα που λείπουν ή έχουν υποστεί φθορές.

Αποφύγετε τη χρήση διαλυτών στον καθαρισμό των πλαστικών εξαρτημάτων. Τα περισσότερα πλαστικά είναι ευάλωτα στην πρόκληση ζημιών από τους φδιάφορους τύπους διαλυτών που είναι διαθέσιμοι στο εμπόριο και μπορούν να υποστούν ζημιές από τη χρήση τους. Χρησιμοποιείτε καθαρά πανιά για την αφαίρεση βρωμιάς, σκόνης, λαδιού, γράσου κ.λπ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αφήνετε ποτέ υγρά φρένων, βενζίνη, προϊόντα με βάση το πετρέλαιο, διεισδυτικά λάδια κ.λπ. να έρχονται σε επαφή με τα πλαστικά εξαρτήματα. Τα χημικά μπορούν να φθείρουν, να εξασθενήσουν ή να καταστρέψουν το πλαστικό, προκαλώντας σοβαρό τραυματισμό.

Μόνο τα εξαρτήματα που αναγράφονται στον κατάλογο εξαρτημάτων μπορούν να επισκευαστούν ή να αντικατασταθούν από τον πελάτη. Όλα τα υπόλοιπα εξαρτήματα θα πρέπει να αντικαθίστανται μόνο σε Εξουσιοδοτημένο Κέντρο Σέρβις.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για την αποφυγή σοβαρών τραυματισμών, αφαιρείτε πάντα την μπαταρία από το εργαλείο, κατά τον καθαρισμό ή την πραγματοποίηση εργασιών συντήρησης.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΠΗΝΙΟΥ Βλ. Σχήμα 9.

Χρησιμοποιείτε το αυθεντικό ανταλλακτικό γραμμής κοπής του κατασκευαστή για βέλτιστη απόδοση.

■ Αφαιρέστε την μπαταρία.

■ Σπρώξτε τα γλωσσίδια στο πλάι του καλύμματος πηνίου.

■ Τραβήξτε το κάλυμμα πηνίου προς τα πάνω για να το αφαιρέσετε.

■ Αφαιρέστε το παλιό πηνίο.

Για να τοποθετήσετε το νέο πηνίο, βεβαιωθείτε ότι η γραμμή κοπής έχει πιαστεί στη θύρα του νέου πηνίου. Βεβαιωθείτε ότι η άκρη της γραμμής κοπής έχει επεκταθεί κατά περίπου 15 εκ. έξω από τη θύρα.

■ Τοποθετήστε το νέο πηνίο έτσι ώστε η γραμμή κοπής και η θύρα να ευθυγραμμίζονται με το μάτι στην κεφαλή κοπής. Περάστε τη γραμμή κοπής στο μάτι.

Ελληνικά (αρχικές οδηγίες)

■ Τραβήξτε τη γραμμή κοπής που επεκτείνεται έξω από την κεφαλή κοπής, ώστε η γραμμή κοπής να απελευθερωθεί από τη θύρα στο πηνίο.

■ Τοποθετήστε ξανά το κάλυμμα πηνίου, πιέζοντας τα γλωσσίδια στις θύρες και σπρώχνοντας προς τα κάτω μέχρι το κάλυμμα του πηνίου να κλειδώσει στη θέση του.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΓΡΑΜΜΗΣ ΚΟΠΗΣ Βλ. Σχήμα 9.

■ Αφαιρέστε την μπαταρία..

■ Αφαιρέστε το πηνίο από την κεφαλή κοπής.

ΣΗΜΕΙΩΣΗ: Αφαιρέστε τυχόν παλιά γραμμή κοπής από το πηνίο.

■ Κόψτε ένα κομμάτι της γραμμής κοπής, μήκους περίπου 3m.

■ Λυγίστε τη γραμμή στο σημείου κέντρου και γαντζώστε τη θηλιά στην εσοχή στην κεντρική στεφάνη του καρουλιού. Εξασφαλίστε ότι η γραμμή θα κουμπώσει στη θέση της στην εσοχή.

■ Τυλίξτε τη γραμμή ομοιόμορφα και σφιχτά σε μια δεξιόστροφη κατεύθυνση. Μόλις τελειώσετε τοποθετήστε τη γραμμή στην εσοχή, έτοι ώστε να μην ξετυλιχτεί.

■ Μην τυλίγετε τη γραμμή πέραν του άκρου καρουλιού.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΘΑΜΝΟΚΟΠΤΙΚΟΥ Βλ. Σχήμα 11.

Προειδοποίησης: Προσέχετε τα αιχμηρά άκρα και φοράτε γάντια.

■ Αφαιρέστε την μπαταρία.

■ Βεβαιωθείτε ότι το "F" "L"έχει τοποθετηθεί στον άξονα του κοπτικού.

■ Τοποθετήστε τη Λεπίδα Θαμνοκοπτικού "G" πάνω από το διαχωριστικό "F" και βεβαιωθείτε ότι έχει κεντραριστεί.

■ Τοποθετήστε τη ροδέλα "Η" πάνω από τη Λεπίδα Θαμνοκοπτικού "G".

■ Τοποθετήστε το κάλυμμα "I" πάνω από τη ροδέλα "H".

■ Τοποθετήστε το 'Κ' στην οπή, δίπλα στο κιβώτιο μετάδοσης κίνησης.

■ Ευθυγραμμίστε την οπή και τη θύρα στο 'L' για να κλειδώσετε τον άξονα.

■ Γυρίστε τη Λεπίδα Θαμνοκοπτικού "G" για να βεβαιωθείτε ότι έχει ασφαλίσει καλά.

Χρησιμοποιώντας ένα κλειδί 19mm ή 3/4", σφίξτε το παξιμάδι κλειδώματος "J" αριστερόστροφα σε 44-58" N.M ή 32-42 ft/lbs ροπή στρέψης.

■ Αφαιρέστε το 'Κ'.

ΦΥΛΑΞΗ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

■ Αφαιρέστε την μπαταρία από το κοπτικό μηχάνημα πριν τη φύλαξη.

■ Φυλάσσετε σε χώρο ο οποίος δεν είναι προσβάσιμος από παιδιά.

■ Διατηρείτε μακριά από διαβρωτικά μέσα, όπως χημικά κήπου και άλατα αφαίρεσης πάγου.

■ Φυλάσσετε και φορτίζετε τις μπαταρίες σε δροσερό χώρο. Θερμοκρασίες πάνω ή κάτω από τη φυσιολογική θερμοκρασία δωματίου, μειώνουν τη διάρκεια ζωής της μπαταρίας.

■ Φυλάσσετε τη μπαταρία σε θερμοκρασίες χαμηλότερες των 27°C και σε χώρους χωρίς υγρασία.

- Όλες οι μπαταριές χάνουν σταδιακά τη φόρτισή τους. Όσο υψηλότερη είναι η θερμοκρασία, τόσο γρηγορότερα χάνουν τη φόρτισή τους. Αν φυλάσσετε το προϊόν για μεγάλο χρονικό διάστημα χωρίς να το χρησιμοποιείτε, επαναφορτίζετε τις μπαταρίες κάθε ένα ή δύο μήνες. Με αυτόν τον τρόπο, παρατείνεται η διάρκεια ζωής τους.

■ Ασφαλίστε το κοπτικό μηχάνημα κατά τη διάρκεια μεταφοράς, για αποφυγή βλάβης ή τραυματισμών. Καθαρίστε και συντηρήστε το μηχάνημα πριν την αποθήκευση και χρησιμοποιείτε τα προστατευτικά σε εξαρτήματα κοπής με μεταλλικές λεπίδες. Καλύπτετε τις μεταλλικές λεπίδες κατά τη διάρκεια μεταφοράς και αποθήκευσης.

ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΠΡΟΣΤΑΣΙΑ

Η προστασία του περιβάλλοντος θα πρέπει να αποτελεί προτεραιότητα με μεγάλη σημασία κατά τη χρήση του μηχανήματος, προς όφελος της συνύπαρξης με τους άλλους και του περιβάλλοντος στο οποίο ζούμε. Προσπαθείτε να μην προκαλείτε ενόχληση στη γειτονική περιοχή.

■ Τηρείτε αυστηρά τους τοπικούς κανονισμούς για την απόρριψη υλικών συσκευασίας, φθαρμένων εξαρτημάτων ή άλλων στοιχείων με σοβαρή περιβαλλοντική επίπτωση. Τα απόβλητα αυτά δεν πρέπει να απορρίπτονται μαζί με τα κανονικά απόβλητα, αλλά να διαχωρίζονται και να μεταφέρονται σε ειδικά κέντρα απόρριψης, όπου τα υλικά υποβάλλονται σε ανακύκλωση.

■ Τηρείτε αυστηρά τους τοπικούς κανονισμούς για την απόρριψη αποβλήτων μετά τις εργασίες κουρέματος.

■ Κατά την απόσυρση του προϊόντος, μην μολύνετε το περιβάλλον με το μηχάνημα, αλλά παραδώστε το σε ένα κέντρο απόρριψης, σύμφωνα με την τοπική ισχύουσα νομοθεσία.

Ελληνικά (αρχικές οδηγίες)

Ο μέγιστος αριθμός στροφών του άξονα.

Τιμή θορύβου

Κατασκευή διπλής μόνωσης

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ
Ο σπάγκος δεν προχωράει με τη χρήση της κεφαλής αυτόματης τροφοδοσίας.	Ο σπάγκος έχει κολλήσει. Λιπάνετε με σπρέι σιλικόνης.
	Δεν υπάρχει αρκετός σπάγκος στο πηνίο.	Προσθέστε σπάγκο. Ανατρέξτε στην ενότητα αντικατάστασης σπάγκου στο εγχειρίδιο.
	Ο σπάγκος έχει μειωθεί σημαντικά.	Τραβήξτε τον σπάγκο ενώ πιέζετε το κουμπί απελευθέρωσης γραμμής.
	Ο σπάγκος έχει μπλεχτεί στο πηνίο.	Αφαιρέστε τον σπάγκο από το πηνίο και τυλίξτε τον ξανά. Ανατρέξτε στην ενότητα αντικατάστασης σπάγκου στο εγχειρίδιο.
Το γρασίδι τυλίγεται στο περίβλημα άξονα και στην κεφαλή σπάγκου.	Κούρεμα ψηλού γρασιδιού στο ύψος του εδάφους.	Κουρεύετε το ψηλό γρασίδι από πάνω προς τα κάτω για να μην μπλέκεται το γρασίδι.
Ο κινητήρας δεν ξεκινά όταν πιέζεται ο διακόπτης ενεργοποίησης.	Η μπαταρία δεν είναι καλά τοποθετημένη.	Για να ασφαλίσετε την μπαταρία, βεβαιωθείτε ότι το άγκιστρο στη βάση της μπαταρίας κλειδώνει στη θέση του.
	Η μπαταρία δεν είναι φορτισμένη.	Φορτίστε την μπαταρία, σύμφωνα με τις οδηγίες που συνοδεύουν το μοντέλο του προϊόντος σας.
	Ο άξονας δεν έχει συνδεθεί καλά.	Βεβαιωθείτε ότι ο χαμηλότερος άξονας είναι καλά τοποθετημένος στον ζεύκτη άξονα πάνω.

Πολιτική εγγύησης συσκευών μαστορέματος Greenworks Tools

ΠΕΡΙΟΔΟΣ ΕΓΓΥΗΣΗΣ

Όλα τα νέα μηχανήματα της Greenworks Tools συνοδεύονται από εγγύηση 2 ετών για τα εξαρτήματα και τα εργατικά τους, από την αρχική ημερομηνία αγοράς. Εγγύηση 30 ημερών παρέχεται για μηχανήματα που χρησιμοποιούνται επαγγελματικά, καθώς τα προϊόντα της Greenworks Tools απευθύνονται κυρίως σε ερασιτέχνες καταναλωτές προϊόντων μαστορέματος. Η εγγύηση είναι μη μεταβιβάσιμη.

ΠΕΡΙΟΡΙΣΜΟΙ

Η παρούσα εγγύηση ισχύει μόνο για ελαττωματικά εξαρτήματα/ενότητες και δεν καλύπτει επισκευές που οφείλονται σε:

1. Φυσιολογική φθορά.

2. Συνήθεις επισκευές ή προσαρμογές.

3. Ζημιές που προκαλούνται από ανάρμοστο χειρισμό/κατάχρηση/εσφαλμένη χρήση ή αμέλεια.

4. Υπερθέρμανση λόγω έλλειψης συντήρησης.

5. Ζημιά λόγω χαλάρωσης/απόσπασης εξαρτημάτων/συνδέσμων εξαιτίας έλλειψης συντήρησης.

6. Ζημιά που προκλήθηκε από καθαρισμό με νερό.

7. Μηχανήματα που υποβάλλονται σε σέρβις ή επισκευές σε μη εξουσιοδοτημένα κέντρα σέρβις της Greenworks Tools.

8. Εσφαλμένη συναρμολόγηση ή προσαρμογή μηχανημάτων.

9. Ζημιές λόγω ακατάλληλης χρήσης του μηχανήματος.

10. Ζημιές λόγω εσφαλμένης εγκατάστασης για το χειμώνα (ροδέλες πίεσης)

11. Στοιχεία που θεωρούνται αναλώσιμα, δεν καλύπτονται συνήθως από την εγγύηση, συμπεριλαμβανομένων ενδεικτικά των εξής:

12. Μπαταρίες

13. Нлектрика калώδια

14. Λεπίδες και διατάξεις λεπίδων
    • Ιμάντες
    • Φίλτρα
    • Συνδετήρες και θήκες εργαλείων

15. Орисмёва проївта евдёхетай на періяхови evótнєтєs όπως μηχανές, кібштіа тахутітєм апó діафоретікό катаσκευαστή κ.λπ. Та είδη autá utóкеінта стіні вантістоіхня політикі ɛγγύησης του катаσκευαστή τους, ектós тєм піріппідсємів о́ппоу ін Greenworks Tools Europe GmbH συμφωνεί να αναλάβει απαιτήσεις ектós тін сPROBLEПОМЕЧС ПЕРІДОДОБА ГУНТСТС ТОЛ КАТАСКЕУАСТН.

16. Τα μεταχειρισμένα αγαθά δεν καλύππονται από την παρούσα πολιτική εγγύησης.

17. Η τοποθέτηση ανταλλακτικών, ειδών αντικατάστασης ή πρόσθετων στοιχείων που δεν παρέχονται ή εγκρίνονται από την Greenworks Tools Europe GmbH.

Εγγύηση

Για την διεκδίκηση εγγύησης για οποιοδήποτε προϊόν καλύπτεται στα πλαίσια της παρούσας πολιτικής, απαιτείται απόδειξη της αρχικής αγοράς. Οι λογαριασμοί πιστωτικών κατών δεν αποτελούν επαρκή απόδειξη αγοράς. Στην πρώτη εμφάνιση περιστατικού εγγύησης, ο πελάτης οφείλει να επιστρέψει το προϊόν στο αρχικό σημείο αγοράς, μαζί με την απόδειξη αγοράς του. Το μηχάνημα θα σταλθεί στις κεντρικές εγκαταστάσεις σέρβις της εταιρείας μας και θα υποβληθεί σε έλεγχο. Αν το μηχάνημα κριθεί ελαττωματικό, θα επισκευαστεί και θα επιστραφεί στη διεύθυνση του καταναλωτή, χωρίς χρέωση. Μηχανήματα που διατίθενται στη λιανική αγορά για ποσά χαμηλότερα των 100 Ευρώ, συμπεριλαμβανομένου του φόρου πωλήσεων, γενικά θα αντικαθίστανται.

Αν η κεντρική εγκατάσταση σέρβις κρίνει ότι το μηχάνημα δεν παρουσιάζει ατέλεια, τότε ο καταναλωτής θα ενημερωθεί ότι θα πρέπει να καλύψει το κόστος της επισκευής.

Η παρούσα πολιτική εγγύησης ενδέχεται να τροποποιείται κατά διαστήματα, καλύπτοντας τις ανάγκες νέων προϊόντων. Αντίγραφο της τελευταίας πολιτικής εγγύησης θα είναι διαθέσιμο στη διεύθυνση www.greenworkstools.eu.

AR

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ

Κατασκευαστής: Changzhou Globe Co., Ltd.

Διεύθυνση: No.65 Xinggang Road Zhonglou Zone Changzhou,

Jiangsu 213000 P.R.China

Όνομα:Ted Qu Haichao (Διευθυντής Ποιότητας)

Δια του παρόντος δηλώνουμε ότι το προϊόν

Κατηγορία ......ΧΛΟΟΚΟΠΤΙΚΟ ΜΠΑΤΑΡΙΑΣ ΚΑΙ ΘΑΜΝΟΚΟΠΤΙΚΟ 80V, 2 ΣΕ 1

Μοντέλο....2101007

Αριθμός σειράς......Βλ. ετικέτα βαθμονόμησης προϊόντος

'Ετος κατασκευής ....Вл. ετικέτα βαθμονόμησης προϊόντος

• είναι σύμφωνο με τις σχετικές διατάξεις της Οδηγίας Μηχανημάτων 2006/42/ΕΚ

• Το προϊόν είναι σύμφωνο με τις προϋποθέσεις των παρακάτω λοιπών Οδηγιών της ΕΚ 2014/30/ΕΕ (Οδηγία EMC) και

2000/14/EK (Οδηγία θορύβου) συμπεριλαμβανομένων των τροποποιήσεων (2005/88/EK)

Και επιπλέον δηλώνουμε ότι

- Εφαρμόστηκαν τα ακόλουθα Ευρωπαϊκά εναρμονισμένα πρότυπα (τμήματα/ρήτρες)

EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1; EN 55014-2

EN ISO 3744; ISO 11904; EN ISO 11806-1

Хортокопттікó

Μετρημένο επίπεδο έντασης ήχου 94.7 dB(A)

Εγγυημένο επίπεδο έντασης ήχου 96 dB(A)

Θαμνοκοπτικό

Μετρημένο επίπεδο έντασης ήχου 93.9 dB(A)

Εγγυημένο επίπεδο έντασης ήχου 96 dB(A)

Μέθοδος αξιολόγησης συμμόρφωσης προς Παράρτημα VI/Οδηγία 2000/14/ΕΚ

Τόπος, ημερομηνία :Changzhou, 11/01/2015 Υπογραφή:Ted Qu Haichao

Διευθυντής Ποιότητας

Ted Qu

تَيْبُورُوَالَا يَضِوفُمْلَا عَم قَقْبَاطُمْلَا نَالَعِ!

عَنْصُمْلَا ئَكَرِشْلَا: Changzhou Globe Co., Ltd.

: No.65 Xinggang Road Zhonglou Zone Changzhou,

Jiangsu 213000 P.R.China.

يُنْقُتُلَا فَلْمُلَا عَمَجِب لُوْخُمْلَا صَخْشِلَا نَانْعَوْ مَسَا
