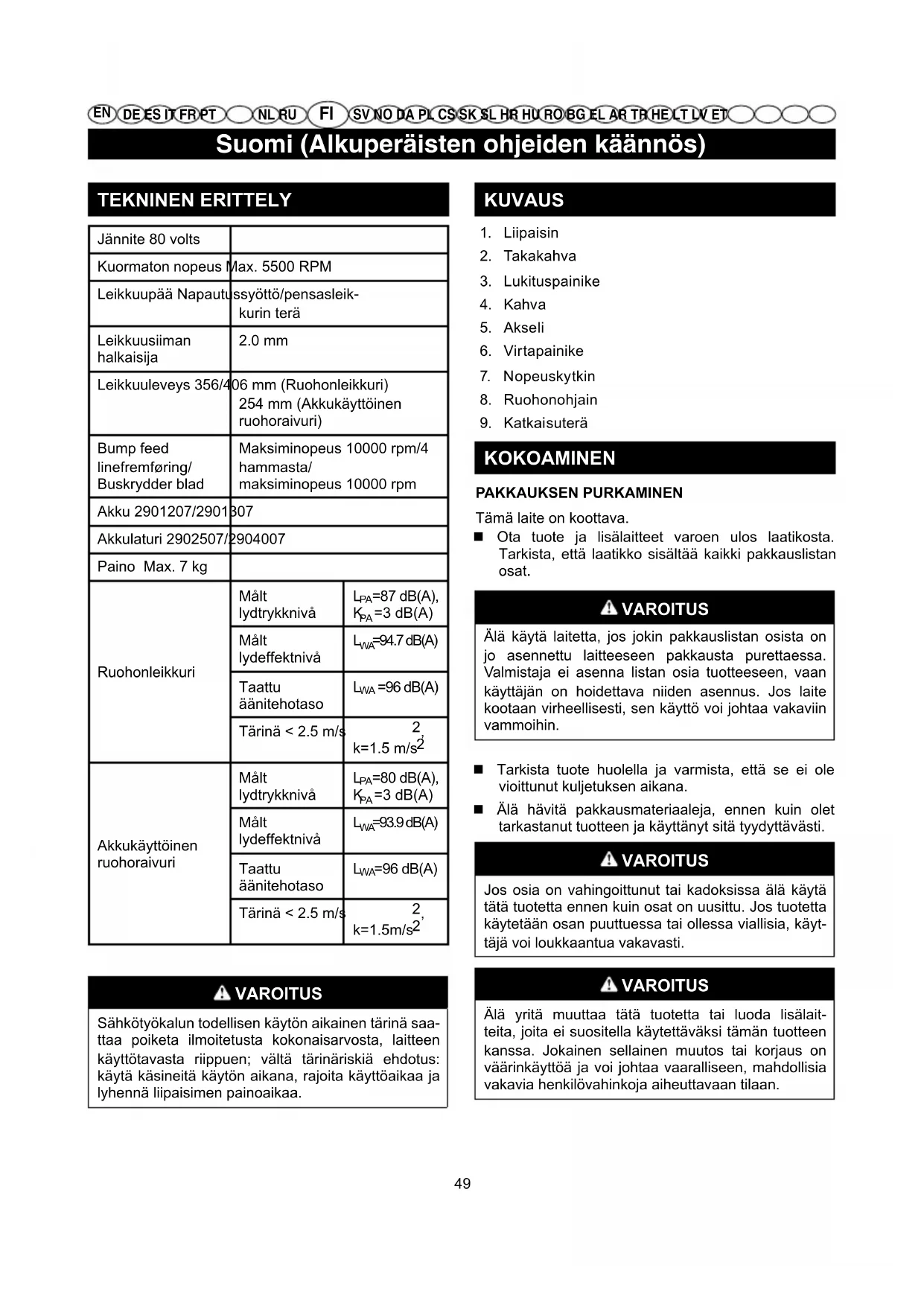

KÄYTTÖOHJE GD80BCB GREENWORKS

TEKNINEN ERITTELY Jännite 80 volts Kuormaton nopeus Max. 5500 RPM Leikkuupää Napautussyöttö/pensasleik- kurin terä Leikkuusiiman halkaisija

Leikkuuleveys 356/406 mm (Ruohonleikkuri) 254 mm (Akkukäyttöinen ruohoraivuri) Bump feed linefremføring/ Buskrydder blad Maksiminopeus 10000 rpm/4 hammasta/ maksiminopeus 10000 rpm Akku 2901207/2901307 Akkulaturi 2902507/2904007 Paino Max. 7 kg Ruohonleikkuri Målt lydtrykknivå

=94.7 dB(A) Taattu äänitehotaso

=96 dB(A) Tärinä < 2.5 m/s

Akkukäyttöinen ruohoraivuri Målt lydtrykknivå

=93.9 dB(A) Taattu äänitehotaso

=96 dB(A) Tärinä < 2.5 m/s

VAROITUS Sähkötyökalun todellisen käytön aikainen tärinä saa- ttaa poiketa ilmoitetusta kokonaisarvosta, laitteen käyttötavasta riippuen; vältä tärinäriskiä ehdotus: käytä käsineitä käytön aikana, rajoita käyttöaikaa ja lyhennä liipaisimen painoaikaa. KUVAUS

KOKOAMINEN PAKKAUKSEN PURKAMINEN Tämä laite on koottava. Ota tuote ja lisälaitteet varoen ulos laatikosta. Tarkista, että laatikko sisältää kaikki pakkauslistan osat. VAROITUS Älä käytä laitetta, jos jokin pakkauslistan osista on jo asennettu laitteeseen pakkausta purettaessa. Valmistaja ei asenna listan osia tuotteeseen, vaan käyttäjän on hoidettava niiden asennus. Jos laite kootaan virheellisesti, sen käyttö voi johtaa vakaviin vammoihin. Tarkista tuote huolella ja varmista, että se ei ole vioittunut kuljetuksen aikana. Älä hävitä pakkausmateriaaleja, ennen kuin olet tarkastanut tuotteen ja käyttänyt sitä tyydyttävästi. VAROITUS Jos osia on vahingoittunut tai kadoksissa älä käytä tätä tuotetta ennen kuin osat on uusittu. Jos tuotetta käytetään osan puuttuessa tai ollessa viallisia, käyt- täjä voi loukkaantua vakavasti. VAROITUS Älä yritä muuttaa tätä tuotetta tai luoda lisälait- teita, joita ei suositella käytettäväksi tämän tuotteen kanssa. Jokainen sellainen muutos tai korjaus on väärinkäyttöä ja voi johtaa vaaralliseen, mahdollisia vakavia henkilövahinkoja aiheuttavaan tilaan.Suomi (Alkuperäisten ohjeiden käännös)

VAROITUS Irrota sytytystulpan liitäntäjohto aina ennen osien asennusta. Tämän ohjeen laiminlyönti voi aiheuttaa epähuomiossa tapahtuvia käynnistyksiä ja vakavia vammoja. ETUKAHVAN KIINNITTÄMINEN Katso Kuvaa 2. VAROITUS Älä kosketa terää. Muutoin seurauksena voi olla va- kava loukkaantuminen. Käännä siimatrimmeri ympäri päästäksesi käsiksi trimmeripäähän. Aseta suoja (b) trimmeripään päälle ja työnnä suoja pään päälle seuraamalla päässä olevaa uraa. Kohdista suojan ruuvinreiät trimmeripään ruuvireikien kanssa. Kiinnitä suoja paikoilleen ruuvaamalla ruuvit trimmeripäähän. Aseta suojakansi (c) suojan päälle ja työnnä suojakansi suojan ympärille. Kohdista suojakannen ruuvinreiät suojan ruuvireikien kanssa. Kiinnitä suojakansi paikoilleen ruuvaamalla ruuvit suojaan. VAROITUS Älä anna laitteen tuttuuden tehdä itsestäsi huolima- tonta.Muista, että huolimaton sekunnin murto-osa riittää aiheuttamaan vakavan vamman. VAROITUS Käytä aina suojasilmälaseja tai sivusuojilla varustet- tuja suojalaseja käyttäessäsi moottorikäyttöisiä työkaluja. Suojalasien käyttämättä jättäminen voi johtaa esineiden sinkoutumiseen silmiisi ja mahdol- liseen vakavaan vammaan. VAROITUS Älä käytä muita kuin tämän tuotteen valmistajan suosittelemia lisälaitteita. Muiden lisälaitteiden käyt- täminen saattaa aiheuttaa vakavan vamman. KAHVA SENTAMINEN Katso kuvaa 3. Ruuvaa auki keskellä oleva nuppi 'A', irrota kärkikappale 'B' ja alatuki 'C', varomalla, ettei tukeen asennettu jousi häviä. Aseta kädensija alatukeen ja työnnä tuen tappi 'D' kädensijassa olevaan rakoon 'E'. Kiinnitä kärkikappale 'B' alatukeen 'C' ja aseta koko lohko voimansiirtotangolla olevaan paikkaan. Suuntaa kädensija mahdollisimman mukavaan työskentelyasentoon ja kiinnitä se nupin avulla 'A'. KÄYTTÖ Pitele tuotetta oikealla kädellä liipaisinkahvasta ja vasemmalla kädellä vasemmasta kahvasta. Otteen on oltava käytön aikana tukeva. Käyttöpäätä on pidettävä mukavassa asennossa takakahva suunnilleen lantion korkeudella. Käytä käyttöpäätä aina täydellä kaasulla. Jos lisälaitteeseen kietoutuu roskaa, VAPAUTA LI- IPAISIN ja poista roskat. Käytä valjaita laitetta käyttäessäsi. AKUN ASENTAMINEN Katso kuvaa 4. Aseta akku trimmeriin. Kohdista akun harjanteet puhaltimen akkutilan uriin. Varmista, että akun pohjan salpa napsahtaa paikoilleen ja että akku istuu laturissa tukevasti ennen trimmerin käytön aloittamista. AKUN IRROTTAMINEN Katso kuvaa 4. Pysäytä trimmeri vapauttamalla kytkinliipaisin ja lukitusliipaisin. Kytke trimmeri pois päältä painamalla virtapainiketta. Pidä akun pohjassa oleva salpa pohjassa. Irrota akku trimmeristä. TRIMMERIN KÄYNNISTÄMINEN/PYSÄYTTÄMINEN Katso kuvaa 5. Käynnistäminen: Paina on/off-virtapainiketta. Paina lukituspainike pohjaan ja purista liipaisinta. Paina suuren nopeuden painiketta lisätäksesi nopeutta ruoho-olosuhteiden mukaan. Suuren nopeuden painikkeen yläpuolelle syttyy kaksi merkkivaloa merkkinä siitä, että trimmeri on suuren nopeuden asetuksella. Sammuttaminen: Vapauta liipaisin. Kytke yksikkö pois päältä painamalla virtapainiketta uudelleen. Huomautus: Laite sammuu oltuaan käyttämättä 1Suomi (Alkuperäisten ohjeiden käännös)

minuutin. VAROITUS Melu. Laite aiheuttaa jonkin verran melua. Rutiinino- maiseen meluisaan työhön on hankittava lupa, ja se on rajoitettava tiettyihin aikoihin. Pidä lepotaukoja, ja työtunnit voidaan joutua rajoittamaan minimiin. Käyttäjän ja lähistöllä työskentelevien on käytettävä asianmukaisia kuulosuojaimia oman terveytensä ta- kia; Tärinä. Käytä aina tärinältä suojelevia suojakäsineitä. Liiallinen tärinä voi aiheuttaa valkosormisuutta tai karpaalitunnelisyndrooman. Jos huomaat käsissäsi epämiellyttävän tunteen tai niiden ihon väri muuttuu laitetta käytettäessä, pidä riittävän pitkiä työtaukoja. Laitetta säännöllisesti käyttävien on pidettävä tarkas- ti silmällä käsiensä ja sormiensa kuntoa. VAROITUS Trimmerin pyörivä leikkuupää voi aiheuttaa vakavan vamman. LEIKKUUVINKKEJÄ Katso kuvaa 6. Pidä trimmeri kallistettuna leikattavaa aluetta kohden;tässä asennossa se leikkaa parhaiten. Trimmeri leikkaa paremmin, kun sitä liikutetaan leikkuualueella vasemmalta oikealle; se on vähemmän tehokas liikuteltaessa oikealta vasemmalle. Leikkaa siiman kärjellä; älä pakota siimapäätä leikkaamattomaan ruohikkoon. Lanka- ja pylväsaidat saavat siiman kulumaan tavallista nopeammin tai katkeamaan. Kivet,tiiliseinät, penkereet ja puu voivat saada siiman kulumaan nopeasti. Varo puita ja pensaita. Siima voi helposti vahingoittaa kaarnaa, listoja, suojapintoja ja aidan pylväitä. Attach metal knob to the rubber hole on the rear handle when in use, unlock the metal knob when not in use. Kiinnitä metallinuppi takakahvan kumireikään, kun se on käytössä, ja vapauta metallinuppi kun se ei ole käytössä. SIIMAN PIDENTÄMINEN Katso kuvaa 7. Leikkuusiima kuluu ja lyhenee siimatrimmerin käytön aikana.Tässä trimmerissä on napautettava siimansyöttö, joka syöttää siimaa, kun päätä napautetaan maahan siiman pyöriessä.Katkaisuterä leikkaa siiman, säilyttäen leikkuuleveyden oikeana. SÄÄDETTÄVÄ LEIKKUUSÄDE Katso kuva 8. Trimmerin leikkuuleveydeksi on säädetty 35 cm.Leikkuuleveyden säätäminen 40 cm:ksi: Irrota akku siimatrimmeristä. Irrota molemmat ruuvit katkaisuterästä ristipäisellä ruuviavaimella (ei kuulu toimitukseen). Kierrä katkaisuterää 180°. Asenna molemmat ruuvit takaisin katkaisuterään. Huom: Katkaisuterän 35 cm:n asetuksella laite toimii kauemmin.Katkaisuterän 40 cm:n asetuksella leikkuu- leveys on suurempi. Huom: pienempi leikkuupolun halkaisija maksimoi käyt- töajan ja leikkuunopeuden, kun taas suurempi leikkuu- polun halkaisija auttaa

RUOHON SUOJALEVYSSÄ OLEVA LEIKKAIN

Katso kuvaa 8. Trimmerin ruohonohjaimessa on siiman katkaisuterä. Trimmerillä saadaan paras tulos, jos siimaa vedetään ulos sen verran, että katkaisuterä ulottuu katkaisemaan sen. Vapauta siimaa aina, kun kuulet, että moottori käy nopeammin kuin tavallisesti, ja kun trimmausteho heikkenee. Tämä takaa parhaan suorituskyvyn ja pitää siiman tarpeeksi pitkänä, jotta se pääsee pidentymään asianmukaisesti. VAROITUS Käytä vaihdossa yksinomaan alkuperäisiä varaosia. Muunlaisten varaosien käyttö voi osoittautua vaaral- liseksi ja vaurioittaa tuotetta. VAROITUS Jotta välttyisit vakavalta loukkaantumiselta, poista akku laitteesta aina kun puhdistat tai huollat sitä. YLEISHUOLTO Tarkista koko tuote aina ennen käyttöä vaurioiden ja puuttuvien ja löysien osien – kuten ruuvien, mut- tereiden, pulttien, tulppien jne. – varalta. Kiristä kaikki liittimet ja tulpat; älä käytä tuotetta, ennen kuin kaikkiSuomi (Alkuperäisten ohjeiden käännös)

puuttuvat ja vioittuneet osat on vaihdettu. Soita Ryobin asiakaspalveluun ja pyydä apua. Älä puhdista muoviosia liuottimilla. Erilaiset kaupalliset liuottimet voivat vioittaa useimpia muovityyppejä. Poista lika, pöly, öljy, rasva tms. puhtailla rievuilla. VAROITUS Älä koskaan päästä jarrunesteitä, bensiiniä, öljytuot- teita, läpäiseviä öljyjä tms. kosketuksiin muoviosien kanssa. Kemikaalit voivat vioittaa, heikentää ja tuhota muovia, mikä saattaa aiheuttaa vakavan louk- kaantumisen. Ainoastaan osaluettelossa luetellut osat on tarkoitettu asiakkaan korjaamiksi tai vaihtamiksi. Valtuutetun huol- lon on vaihdettava kaikki muut osat. VAROITUS TJotta välttyisit vakavalta loukkaantumiselta, poista akku laitteesta aina kun puhdistat tai huollat sitä. KELAN VAIHTAMINEN Katso kuvaa 9. Käytä ainoastaan kierrettyä 2 mm paksuista yk- sisäikeistä leikkuusiimaa. Irrota akku. Paina kelan kannen sivuilla olevat kielekkeet pohjaan. Irrota kelan liitin vetämällä se ylös. Irrota vanha kela. Kun asennat uuden kelan, varmista että siima on sen lovessa. Varmista, että siima työntyy noin 15 cm loven ulkopuolelle. Asenna uusi kela siten, että siima ja lovi ovat kohdakkain siimapään reiän kanssa. Työnnä siima reikään. Vedä siimapäästä työntyvää siimaa siten, että siima irtoaa kelan lovesta. Asenna kelan liitin painamalla kielekkeet loviin ja painamalla liitintä siten, että se napsahtaa paikoilleen. SIIMAN VAIHTAMINEN Katso kuvaa 9. Irrota akku. Irrota kela siimapäästä. Huom: Poista kelaan jäänyt vanha siima. Leikkaa siimasta noin 3 m:n mittainen pätkä. Taita siima keskeltä ja työnnä silmukka kelan keskiön uraan. Varmista, että siima napsahtaa paikoilleen uraan. Kiedo siima tasaisesti ja tiukasti vastapäivään. Aseta tämän jälkeen siima uraan siten, että se ei purkaudu. Älä kiedo siimaa kelan reunan ulkopuolelle. SIIMAN VAIHTAMINEN Katso kuvaa 10. Varoitus: Varo teräviä reunoja ja käytä käsineitä. Irrota akku laitteesta. Varmista, että F L on asennettu trimmerin akselille. Aseta pensasleikkurin terä G välikkeen F päälle varmistaen, että se tulee keskelle. Aseta välilevy H pensasleikkurin terän G päälle. Aseta suojus T välilevyn H päälle. Laita K käyttöpyörästön kotelon vieressä olevaan reikään. Lukitse akseli kohdistamalla reikä ja L:n lovi keskenään. Pyöritä pensasleikkurin terää G varmistaaksesi, että se on tukevasti kiinni. Kiristä lukkomutteri J kiertämällä sitä 19 mm:n tai 3/4” avaimella vastapäivään 44-58 Nm:n tai 32-42 ft/lbs:n kireydelle. Irrota K. TRIMMERINVARASTOINTI Poista trimmerin akku ennen sen varastointia. Varastoi laite paikkaan, jossa lapset eivät pääse siihen käsiksi. Pidä laite erillään syövyttävistä aineista, kuten puutarhakemikaaleista ja jäänestosuolasta. Älä koskaan varastoi purkautunutta akkua. Odota käytön jälkeen, että akku jäähtyy ja lataa se sitten välittömästi. Säilytä akkua alle 27 °C lämpötilassa ja kuivassa tilassa. Ajan myötä kaikki akut menettävät lataustehokkuuttaan.Mitä korkeampi lämpötila, sen nopeammin akku menettää latauskykyään. Kun et käytä pensasleikkuria pitkään aikaan, lataa akku joka kuukausi tai joka toinenkuukausi. Tämä pidentää akun kestoikää. Sido trimmeri kiinni kuljetuksen ajaksi vaurioiden ja vammojen välttämiseksi. Puhdista ja huolla laite ennen varastointia ja peitä metalliset terät suojuksilla. Käytä metalliterien suojusta kuljetuksen ja varastoinnin aikana.

Ympäristönsuojelun tulee olla keskeisellä sijalla käytettäessä laitetta. Vältä aiheuttamasta häiriötäSuomi (Alkuperäisten ohjeiden käännös)

naapureille. Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, öljyn, bensiinin, suodattimien, kuluneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa heittää tavallisen sekajätteen joukkoon, vaan ne on kerättävä talteen erikseen ja vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan. Noudata tarkasti paikallisia säädöksiä, koskien leikkausjätteiden hävitystä. Kun laite otetaan pois käytöstä, älä hylkää sitä luontoon vaan vie se jätekeräykseen paikallisia ja voimassa olevia säädöksiä noudattaen. <5500 Karan suurin kiertonopeus.

Bullervärde Kaksoistiivistetty rakenne VIANKORJAUS

ONGELMA MAHDOLLINEN SYY RATKAISU

Siima ei pitene automaattisella. Lanka on sulautunut itseensä. Voitele silikonisuihkeella. Puolassa ei ole tarpeeksi lankaa. Asenna enemmän lankaa. Tarkista soveltuva kohta langan uusiminen aiemmin tässä oppaassa. Lanka on kulunut liian lyhyeksi. Vedä siimaa samalla kun painat painiketta. Lanka on sotkeutunut puolalla. Poista lanka puolasta ja kelaa akaisin. Tarkista soveltuva kohta langan uusiminen aiemmin tässä oppaassa. Ruoho kietoutuu akselin. Korkeaa ruohoa leikataan maan tasolla. Leikkaa pitkä ruoho ylhäältä alas, jotta se ei pääse kietoutumaan laitteeseen. Moottori ei käynnisty liipaisinta painettaessa. Akku ei ole kunnolla kiinni. Kun asennat akun, varmista että sen sivuilla olevat salvat napsahtavat paikoilleen. Akku ei ole ladattu. Lataa akku laitteen mukana tulleiden ohjeiden mukaisesti. Varsi ei ole kiinni kunnolla. Varmista, että kaareva varsi istuu ylävarren liittimessä ukevasti, ja kiinnitä varren liitin.Svenska(Översättning från originalinstruktioner)

Mitattu ään- ipaineen tasol

1. Normaali kuluminen.

2. Rutiininomainen viritys tai säätö.

3. Virheellisen käsittelin/väärinkäytön/virhekäytön tai laiminlyönnin

aiheuttamat vahingot.

4. Huollon puutteesta johtuva ylikuumeneminen.

5. Huollon puutteesta johtuvasta liittimien/kiinnikkeiden löystymisestä/

irtoamisesta aiheutuvat vauriot.

6. Vedellä puhdistamisesta aiheutuvat vauriot.

7. Valtuuttamattomissa Greenworks Tools -huolloissa huolletut tai korjatut

8. Virheellisesti kootut tai säädetyt laitteet.

9. Laitteen virheellisestä käytöstä johtuvat vahingot.

10. Virheellisestä talvivalmistelusta johtuvat vauriot (puskurijousen

11. Takuu ei tavallisesti kata tuotteita, joita pidetään kulutustarvikkeina,

kuten mm. seuraavia:

terät ja teräkokoonpanot

istukat ja työkalupidikkeet

12. Tietyissä tuotteissa saattaa olla jonkun muun valmistajan

komponentteja, kuten moottoreita tai voimansiirtolaitteita; tällaiset osat ovat asianmukaisen valmistajan takuukäytännön alaisia, paitsi silloin kun Greenworks Tools Europe GmbH suostuu hyväksymään vaatimukset mainitun valmistajan takuukauden ulkopuolella.

13. Tämä takuukäytäntö ei kata käytettynä hankittuja tuotteita.

14. Sellaisten varaosien asentaminen, vaihtaminen tai lisääminen, joita

Greenworks Tools Europe GmbH ei ole toimittanut tai hyväksynyt.

Takuu Vaadittaessa takuuhuoltoa mille tahansa tuotteelle tämän käytännön puitteissa on esitettävä alkuperäinen ostotosite. Luottokorttitiliote ei riitä ostotositteeksi. Jos takuun alainen tapahtuma ilmenee, kuluttajan tulee välittömästi palauttaa tuote alkuperäiseen hankintapaikkaan ostotositteen kanssa. Laite lähetetään keskushuoltoomme, jossa se tarkistetaan. Jos laitteessa havaitaan vika, se korjataan ja lähetetään takaisin kuluttajan osoitteeseen veloituksetta. Laitteet, joiden jälleenmyyntihinta on alle 100 euroa (ml. ALV), tavallisesti vaihdetaan uuteen. Jos keskushuollossa havaitaan, että laitteessa ei ole vikaa, asiasta ilmoitetaan kuluttajalle, ja hänen on katettava korjauskulut. Tämä takuukäytäntö saattaa muuttua ajoittain kattamaan uusien tuotteiden vaatimukset. Tuorein takuukäytäntö on saatavilla osoitteessa www.greenworkstools.eu. Greenworks Tools garanti för hobbymaskiner GARANTIPERIOD Alla nya Greenworks Tools verktyg garanteras i 2 år gällande delar och sammansättning från ursprungligt inköpsdatum. Det finns en 30 dagars garanti för maskiner som används yrkesmässigt eftersom Greenworks Tools är primärt designade för användning av hobbykonsumenter. Denna garanti kan inte överlåtas. BEGRÄNSNINGAR

• noudattaa konedirektiivin asianmukaisia edellytyksiä (2006/42/EC)

• noudattaa seuraavien muiden EC-direktiivien edellytyksiä: 2014/30/EU (EMC-direktiivi) ja 2000/14/EC (Meludirektiivi) muutoksineen (2005/88/EC) Ilmoitamme edelleen, että

• olemme käyttäneet seuraavia eurooppalaisia yhdenmukaistettuja standardeja Mitattu äänenteho 94.7dB(A) Taattu äänenteho 96 dB(A) Säännösten noudattaminen tarkastettu direktiivin 2000/14/EC liitteen VI mukaisesti Paikka, päiväys: Changzhou, 11/01/2015 llekirjoitus:
