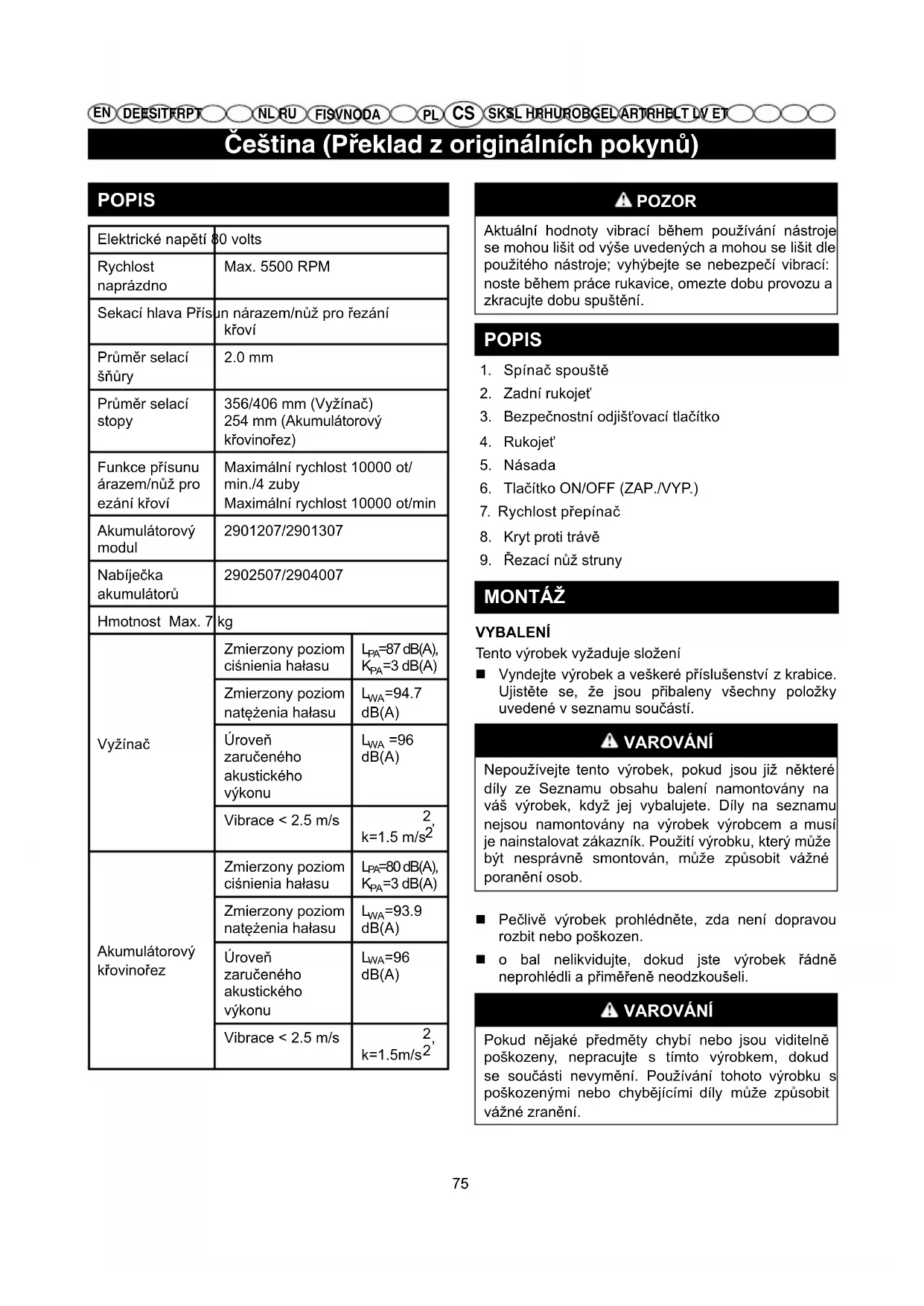

NÁVOD K OBSLUZE GD80BCB GREENWORKS

Čeština (Překlad z originálních pokynů)

POPIS

Elektrické napětí 80 volts
Rychlost naprázdno	Max. 5500 RPM
Sekací hlava Přísun nárazem/nůž pro řezání křoví
Průměr selací šňůry	2.0 mm
Průměr selací stopy	356/406 mm (Vyžínač)254 mm (Akumulátorový křovinořez)
Funkce přísunu árazem/nůž pro ezání křoví	Maximální rychlost 10000 ot/min./4 zubyMaximální rychlost 10000 ot/min
Akumulátorový modul	2901207/2901307
Nabíječka akumulátorů	2902507/2904007
Hmotnost Max. 7 kg
Vyžínač	Zmierzony poziom ciśnienia hałasu	L_PA=87 dB(A), K_PA=3 dB(A)
	Zmierzony poziom natężenia hałasu	L_WA=94.7 dB(A)
	Úroveň zaručeného akustického výkonu	L_WA=96 dB(A)
	Vibrace < 2.5 m/s	^2 k=1.5 m/s^2
Akumulátorový křovinořez	Zmierzony poziom ciśnienia hałasu	L_PA=80 dB(A), K_PA=3 dB(A)
	Zmierzony poziom natężenia hałasu	L_WA=93.9 dB(A)
	Úroveň zaručeného akustického výkonu	L_WA=96 dB(A)
	Vibrace < 2.5 m/s	^2 k=1.5 m/s^2

POZOR

Aktuální hodnoty vibrací během používání nástroje se mohou lišit od výše uvedených a mohou se lišit dle použitého nástroje; vyhýbejte se nebezpečí vibrací: noste během práce rukavice, omezte dobu provozu a zkracujte dobu spuštění.

POPIS

1. Spínač spouště
2. Zadní rukojeť
3. Bezpečnostní odjišťovací tlačítko
4. Rukojet'
5. Násada
6. Tlačitko ON/OFF (ZAP./VYP.)
7. Rychlost přepínač
8. Kryt proti trávě
9. Řezací nůž struny

MONTÁŽ

VYBALENÍ

Tento výrobek vyžaduje složení

■ Vyndejte výrobek a veškeré příslušenství z krabice. Ujistěte se, že jsou příbaleny všechny položky uvedené v seznamu součástí.

VAROVÁNÍ

Nepoužívejte tento výrobek, pokud jsou již některé díly ze Seznamu obsahu balení namontovány na váš výrobek, když jej vybalujete. Díly na seznamu nejsou namontovány na výrobek výrobcem a musí je nainstalovat zákazník. Použití výrobku, který může být nesprávně smontován, může způsobit vážné poranění osob.

■ Pečlivě výrobek prohlédněte, zda není dopravou rozbit nebo poškozen.
■ o bal nelikvidujte, dokud jste výrobek rádně neprohlédli a přiměřeně neodzkoušeli.

VAROVÁNÍ

Pokud nějaké předměty chybí nebo jsou viditelně poškozeny, nepracujte s tímto výrobkem, dokud se součásti nevymění. Používání tohoto výrobku s poškozenými nebo chybějícími díly může způsobit vážné zranění.

Čeština (Překlad z originálních pokynů)

⚠️ VAROVÁNÍ

Nepokoušejte se tento výrobek upravovat nebo vyrábět příslušenství, které nejsou doporučeny k tomuto výrobku. Jakékoliv úpravy nebo přestavby je nesprávné zacházení mohou mít za následek nebezpečné podmínky vedoucí k vážným osobním poraněním.

VAROVÁNÍ

Při montáži součástek vždy odpojte kabel zapalovací svíčky motoru. Nedodržení tohoto pokynu může vést k nechtěnému spuštění stroje a způsobit vážné zranění.

PŘIPOJENÍ PŘEDNÍ RUKOJETI Viz Obrázek 2.

⚠️ VAROVÁNÍ

Vyhýbejte se kontaktu se strunou. Pochybení ve vyhnutí kontaktu může způsobit vážné osobní poranění.

■ Pro přístup k hlavě se strunou strunovou sekačku obrat'te.
■ Umístěte ochranný kryt (b) na hlavu se strunou a kryt na hlavu nasadťe sledováním drážky na hlavě.
■ Otvory pro šrouby na krytu zarovnejte s otvory pro šrouby na hlavě se strunou.
■ Vložte šrouby do sekací hlavy a kryt upevněte na místě.
■ Vičko krytu (c) nasadte na kryt a nasušte je na kryt.
■ Otvory pro šrouby na víčku krytu zarovnejte s otvory pro šrouby na krytu.
■ Vložte šrouby do krytu a víčko krytu upevněte.

! VAROVÁNÍ

Neseznamujte se s výrobkem tak, abyste ztratili opatrnost. Nezapomeňte, že nedbalost může ve zlomku vteřiny způsobit vážná poranění.

⚠️ VAROVÁNÍ

Vždy noste bezpečnostní brýle nebo bezpečnostní brýle s postranními štítky, když obsluhujete poháněné nástroje. Pochybení tak může způsobit vniknutí cizího tělesa do očí a způsobit vážná osobní poranění.

VAROVÁNÍ

Nepoužívejte s tímto zařízením příslušenství nebo doplňky, jež nejsou doporučeny výrobcem. Používání doplňků a příslušenství nedoporučených výrobcem mohou způsobit vážná osobní poranění.

PŘIPOJENÍ RUKOJETI Viz Obrázek 3.

• Odšroubujte středový šroub s plastovou hlavou 'A', sejměte víko 'B' a spodní držák 'C' a dávejte přitom pozor, aby nedošlo ke ztrátě pružiny vložené do držáku.
  ■ Umístěte řídítka do spodního držáku a zasuňte kolík držáku 'D' do štěrbiny řídítek 'E'.
  ■ Uchyt'te víko 'B' ke spodnímu držáku 'C' a umistěte celý blok do jeho uložení na převodové trubce.
  Nasměrujte řídítka do nejpohodlnější pracovní polohy a zajistěte je prostřednictvím šroubu s plastovou hlavou 'A'.

OBSLUHA

Držte zařízení tak, aby pravá ruka spočívala na spoušti rukojeti a levá ruka na levé rukojeti. Během sečení držte pevně obě rukojeti. Sekačka by se měla držet v pohodlné poloze se zadní rukojetí ve výšce pasu. Vždy sekačku používejte na plný plyn. Pokud se omotají okolo příslušenství zbytky ze sečení, UVOLNĚTE SPÍNAČ SPOUŠTĚ a tyto zbytky odstraňte.

Během provozu používejte popruhy.

INSTALACE AKUMULÁTOROVÉHO MODULU

Viz Obrázek 4.

■ Vložte do sekačky pily akumulátor. Srovnejte vystouplé pásky na akumulátoru s drážkou v otvoru pro akumulátor sekačky.
■ Zajistěte baterii zasunutím blokovací pojistky na spodní straně baterie do své polohy a ujistěte se, že je baterie zajištěna před započetím práce.

■ Uvolněte spínač spouště a zámek spouště pro zastavení vyžínače.
■ Stisknutím tlačítka napájení vypnete vyžínač.
■ Stiskněte a držte blokovací pojistku baterie na spodní straně akumulátoru.
■ Vyjměte ze sekačky akumulátor.

Čeština (Překlad z originálních pokynů)

SPUŠTĚNÍ/ZASTAVENÍ SEKAČKY Viz Obrázek 5.

Spuštění:

■ Stiskněte tlačítko napájení zap/vyp (on/off power).
■ Zatlačte aretovací tlačítko a zmáčkněte spoušť.
■ Stisknutím tlačítka pro vysokou rychlost můžete podle stavu trávy zvýšit rychlost. Nad tlačítkem pro vysokou rychlost se rozsvítí dvě LED diody, které indikují, že strunová sekačka má nastavenou vysokou rychlost.

Zastavení:

■ Uvolněte spoušt.
■ Zařízení vypněte opětovným stiskem tlačítka napájení.

Poznámka: Není-li zařízení po dobu 1 minuty používáno, samo se vypne.

⚠️ VAROVÁNÍ

Hluk. Hluku při práci se nelze vyhnout. Trasu hlučné práce je třeba povolit a omezit na celé období. Dodržujte doby nočního klidu, což omezí pracovní čas na minimum. Pro osobní ochranu a ochranu osob pracujících v blízkosti je záhodné nosit ochranu sluchu;

Vibrace. Vždy noste bezpečnostní oděv a antivibrační rukavice. Nadměrné vibrace mohou odkrvovat prsty nebo způsobovat syndrom karpálního tunelu. Pokud si všimnete nepříjemného pocitu nebo se pokožka na vašich rukou během používání stroje odbarví, zastavte práci. Dávejte si odpovídající přestávky v práci. Uživatelé, kteří velmi často a soustavně obsluhují sekačku, musí sledovat stav svých prstů.

VAROVÁNÍ

Jakýkoliv kontakt se sekací hlavou během provozu může mít za následek vážné poranění osob.

RADY PRO SEČENÍ Viz Obrázek 6.

■ Udržujte sekačku nakloněnu směrem do oblasti sečení; toto je nejlepší oblast sečení.
■ Po prodloužení nové sekací struny vraťte vždy před zapnutím přístroj do jeho normální provozní polohy.
■ Používejte pro sekání okraj struny; netlačte strunovou hlavou do neposekané trávy.

Drátěné a kolíkové ploty způsobují nadměrné opotřebování, či odlomení struny. Kamenné a cihlové zdi, obrubníky a dřevo mohou velmi rychle strunu opotřebovat.

■ Vyhýbejte se stromům a kůlům. Dřevěné odřezky, výlisky, obklady a tyče plotu mohou strunu snadno poškodit.
■ Připevněte kovový šroub do pryžového otvoru na zadní rukojeti, když ji používáte, uvolněte kovový šroub, když ji nepoužíváte.

Čeština (Překlad z originálních pokynů)

NATAŽENÍ STRUNY Viz Obrázek 7.

Když je strunová sekačka v provozu, struna se opotřebovává a zkracuje. Tento vyžínač je vybaven nárazovým odvíjením struny, díky němuž pokročila lze strunu odvinout, když strunovou hlavou klepnete o podklad při stisknuté spoušti. Nůž pro odřezání struny uřízne strunu za účelem zachování přesného kosení vegetace.

NASTAVITELNÝ ŽACÍ PRŮMĚR Viz obrázek 8.

Vyžínač je nastaven na 14 palcový žací záběr. Seřízení na 16 palcový žací záběr:

■ Vyjměte akumulátor ze strunové sekačky.
- Odstraňte oba šrouby na noži pro odřezání struny křížovým šroubovákem (není součástí balení).
■ Otočte nůž pro odřezání struny o 180°.

■ Vratte oba šrouby do nože pro odřezání struny.

Poznámka: Nastavte nůž pro odřezání struny na 14 palců pro delší dobu chodu. Nastavte nůž pro odřezání struny na 16 palců pro větší oblast pro sečení.

Poznámka: Menší průměr zvětšuje dobu chodu a rychlost sekání, zatímco vetší průměr pomáhá sekání rychleji dokončit.

NÜŽ PRO ODŘEZÁNÍ STRUNY Viz Obrázek 8.

Sekačka je vybavena bezpečnostním řezacím nožem struny na krytu proti trávě. Pro nejlepší sekání strunu natahujte, až se uřízne struna nožem na požadovanou délku. Strunu natahujte, jakmile uslyšíte, že motor běží rychleji než normálně, nebo když poklesla sekací účinnost. Toto zajistí nejlepší sekací výkon a udrží strunu dostatečně dlouhou pro správné natažení.

⚠️ VAROVÁNÍ

Při výměně dílů stroje je nutné použít pouze originální náhradní díly. Použití neznačkových dílů může nejen poškodit stroj, ale způsobit I vážné zranění.

VAROVÁNÍ

Pro zabránění vážných osobních poranění vždy odstraňte bateriový modul z výrobku, když provádíte čištění nebo jakoukoliv údržbu.

OBECNÁ ÚDRŽBA

Před každým použitím prohlédněte celý výrobek na poškození, chybějící nebo volné díly, např. Šrouby, ma- tice, čepy, kryty, atd.

Pokud nějaké předměty chybí nebo jsou viditelně poškozeny, nepracujte s tímto výrobkem, dokud se závady neodstraní. Pro pomoc prosím zavolejte zákaznický servis greenworks tools.

VAROVÁNÍ

Nikdy nenechte přijít brzdové kapaliny, petrolej, výrobky založené na petroleji, pronikavé oleje, atd do kontaktu s plastovými součástmi. Chemikálie mohou poškodit, oslabit nebo zničit plast, což může mít za následek vážná poranění osob.

Pouze součásti zobrazené na seznamu součástí jsou určeny k opravě nebo výměně zákazníkem. Všechny ostatní součásti smí vyměnit u pověřeného servisního střediska.

VAROVÁNÍ

Pro zabránění vážných osobních poranění vždy odstraňte bateriový modul z výrobku, když provádíte čištění nebo jakoukoliv údržbu.

VÝMĚNA CÍVKY Viz Obrázek 9.

Použivejte pouze točenou monofilní strunu o průměru 2mm.

■ Vyjměte akumulátor z nářadí.
■ Zatlačte do jazýčků na boku krytu cívky.
■ Pro vyjmutí táhněte držák cívky nahoru.
■ Vytáhněte starou cívku.
■ Pro instalaci nové cívky se ujistěte, že je struna zachycena v otvoru na nové cívce. Ujistěte se, že je konec struny natažen zhruba 6 palců za otvor.
Nainstalujte novou cívku tak, že je struna a otvor srovnán s očkem ve strunové hlavě. Do očka nasuňte strunu.
■ Vytáhněte strunu ze strunové hlavy tak, že se struna uvolní z otvoru na cívce.
■ Vložte držák cívky stisknutím západek do otvorů a nasunujte dolů, až držák cívky zaklapne na místo.

VÝMĚNA STRUNY Viz obrázek 9.

■ Vyjměte akumulátor z nářadí.
■ Demontáž cívky ze strunové hlavy.
■ Uřežte kus struny o délce asi 9 stop.
■ Šňůru ohněte v polovině a smyčku zahákněte do otvoru ve středovém ráfku cívky. Ujistěte se, zda šňůra zacvakla do pozice v patici.
■ Šňůru pevně a rovnoměrně navíjejte ve směru hodinových ručiček. Po dokončení vložte šňůru do

POZNÁMKA: Demontáž staré struny z cívky.

Čeština (Překlad z originálních pokynů)

patice tak, aby se nerozmotala.

■ Šňuru nenavíjejte přes okraj cívky.

ASESTAVENÍ KŘOVINOŘEZU Viz Obrázek 10.

Varování: Mějte na mysli poranění od ostrých okrajů a noste rukavice.

■ Vyjměte akumulátorový modul.

■ Ujistěte se, že je "F" "L" nainstalováno na hřídeli sekačky.

■ Umístěte nůž pro řezání křovin "G" na horní část distanční vložky "F", zajistěte jeho vystředění.

■ Umístěte podložku "H" na horní část nože pro řezání křovin "G".

■ Umístěte kryt "I" na podložku "H".

■ Vložte klíč 'K' do otvoru vedle převodovky.

■ Osu zafixujte vyrovnáním otvoru a drážky v kroužku 'L'.

Maximální frekvence otáčení vřetena.

Hodnota šumu

Dvojitě izolovaná konstrukce.

ŘEŠENÍ PROBLÉMŮ

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ
Struna nepostoupí, jestliže používáte hlavu s vysunutím struny klepnutím.	Struna je slepená.	Namažte ji silikonovým sprejem.
	Na cívce není k dispozici dostatek struny.	Nainstalujte další strunu. Výměna struny je uvedena dříve v této příručce.
	Struna je opotřebováním příliš krátká.	Držte stisknuté tlačítko pro uvolnění a strunu vytahujte.
	Struna se na cívce zamotala.	Strunu z cívky odviňte a znovu ji na-viňte. Výměna struny je uvedena dří-ve v této příručce.
Tráva se navíjí kolem krytu hří-dele a strunové hlavy.	Sekání vysoké trávy na úrovni země	Vysokou trávu sekejte seshora dolů, aby se zabránilo navíjení trávy.
Po stisknutí spouště motor ne-startuje.	Baterie není řádně zajištěná.	Chcete-li bateriový modul zabezpe-čit, ujistěte se, že západka na spodní části bateriové sady zapadla na své místo.
	Baterie není nabitá.	Bateriový modul nabíjejte podle po-kynů dodaných k modelu.
	Násada není zcela připojena.	Ujistěte se, že spodní násada je plně zasunuta do spojky na horní násadě a spojku hřídele zajistěte.

Tento produkt vyžaduje montáž.

Vystrihajte sa kontaktu s čepelou. Nedodržanie tohto upozornenia by mohlo znamenat' riziko vážnych zranení.

Vždy si chráňte oči. Nedodržanie tohto upozornenia by mohlo znamenat' riziko vážnych zranení očí, v dôsledku predmetov vymrštených nástrojom.

VAROVANIE

Používajte výlučne vyžínacie struny (silonové lanká) s jedným vláknom, s priemerom 2 mm.

■ Pred uskladnením krovinorezu odstráňte z neho akumulátorovú batériu.

■ Jednotku skladujte tak, aby nebola na dosah det'om.

■ Počas prepravy zaistite krovinorez, aby nedošlo ku škodám alebo úrazom. Predtým, než uskladníte krovinorez, vykonajte náležité čistiace úkony a údržbu; pri kovových čepeliach použite vhodné ochranné pomôcky pre manipuláciu s reznými nástrojmi. Počas prepravy a uskladnenia kovových čepelí použite vhodný kryt.

OCHRANA ŽIVOTNÉHO PROSTREDIA
