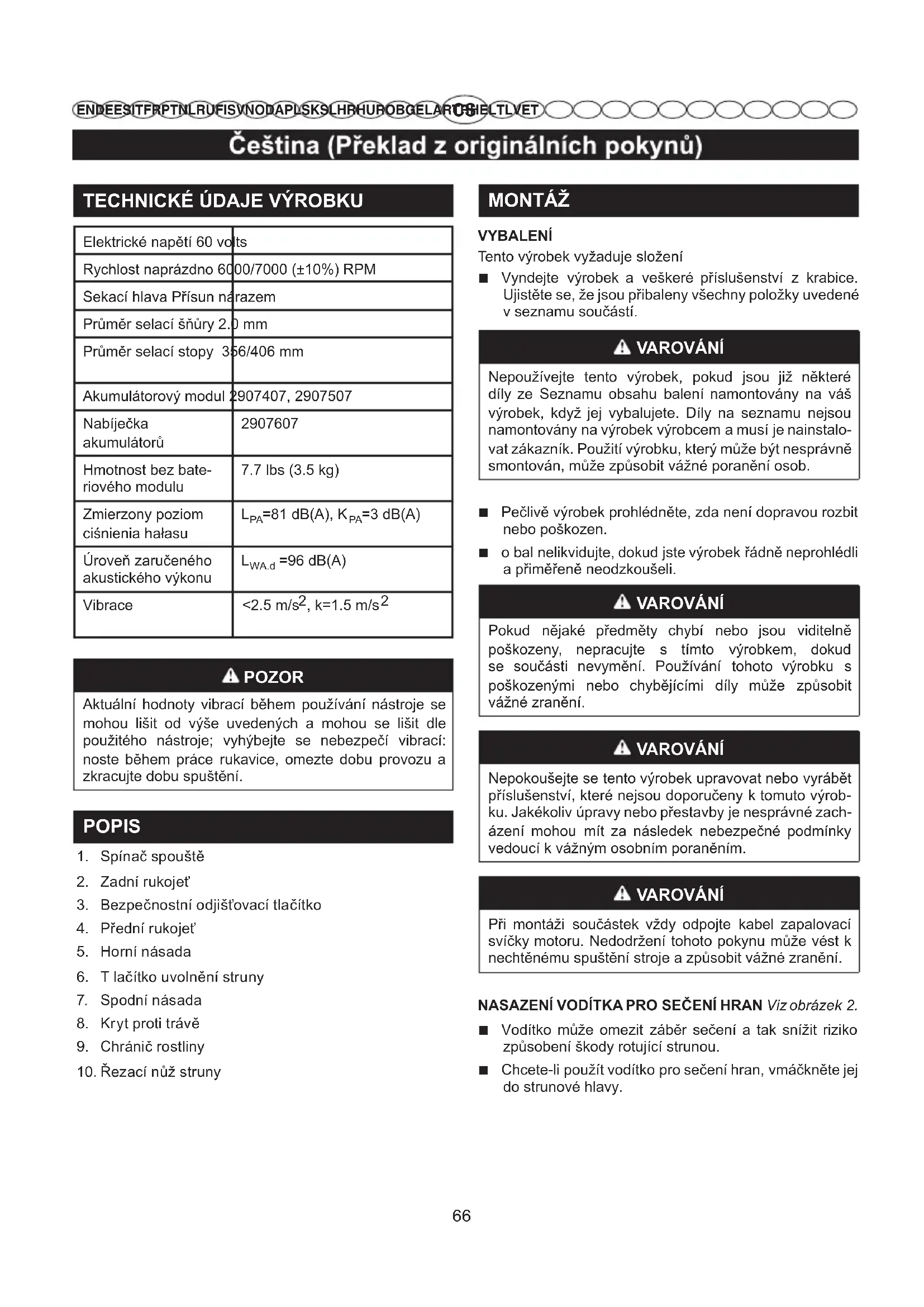

NÁVOD K OBSLUZE GD60LT GREENWORKS

Elektrické napětí 60 volts Rychlost naprázdno 6000/7000 (±10%) RPM Sekací hlava Přísun nárazem Průměr selací šňůry 2.0 mm Průměr selací stopy 356/406 mm Akumulátorový modul 2907407, 2907507 Nabíječka akumulátorů

Hmotnost bez bate- riového modulu

POZOR Aktuální hodnoty vibrací během používání nástroje se mohou lišit od výše uvedených a mohou se lišit dle použitého nástroje; vyhýbejte se nebezpečí vibrací: noste během práce rukavice, omezte dobu provozu a zkracujte dobu spuštění. POPIS

3. Bezpečnostní odjišťovací tlačítko

6. T lačítko uvolnění struny

10. Řezací nůž struny

MONTÁŽ VYBALENÍ Tento výrobek vyžaduje složení ■ Vyndejte výrobek a veškeré příslušenství z krabice. Ujistěte se, že jsou přibaleny všechny položky uvedené v seznamu součástí. VAROVÁNÍ Nepoužívejte tento výrobek, pokud jsou již některé díly ze Seznamu obsahu balení namontovány na váš výrobek, když jej vybalujete. Díly na seznamu nejsou namontovány na výrobek výrobcem a musí je nainstalo- vat zákazník. Použití výrobku, který může být nesprávně smontován, může způsobit vážné poranění osob. ■ Pečlivě výrobek prohlédněte, zda není dopravou rozbit nebo poškozen. ■ o bal nelikvidujte, dokud jste výrobek řádně neprohlédli a přiměřeně neodzkoušeli. VAROVÁNÍ Pokud nějaké předměty chybí nebo jsou viditelně poškozeny, nepracujte s tímto výrobkem, dokud se součásti nevymění. Používání tohoto výrobku s poškozenými nebo chybějícími díly může způsobit vážné zranění. VAROVÁNÍ Nepokoušejte se tento výrobek upravovat nebo vyrábět příslušenství, které nejsou doporučeny k tomuto výrob- ku. Jakékoliv úpravy nebo přestavby je nesprávné zach- ázení mohou mít za následek nebezpečné podmínky vedoucí k vážným osobním poraněním. VAROVÁNÍ Při montáži součástek vždy odpojte kabel zapalovací svíčky motoru. Nedodržení tohoto pokynu může vést k nechtěnému spuštění stroje a způsobit vážné zranění. NASAZENÍ VODÍTKA PRO SEČENÍ HRAN Viz obrázek 2. ■ Vodítko může omezit záběr sečení a tak snížit riziko způsobení škody rotující strunou. ■ Chcete-li použít vodítko pro sečení hran, vmáčkněte jej do strunové hlavy. 66Čeština (Překlad z originálních pokynů)

EN DE ES IT FR PT NL RU FI SV NO DA PL SK SL HR HU RO BG EL AR TR HE LT LV ET PŘIPOJENÍ PŘEDNÍ RUKOJETI Viz Obrázek 3. VAROVÁNÍ Vyhýbejte se kontaktu se strunou. Pochybení ve vyhnutí kontaktu může způsobit vážné osobní poranění. Vyjměte akumulátor z nářadí. Obraťte strunovou sekačku/vyžínač pro zpřístupnění strunové hlavy. Pomocí křížového šroubováku odeberte předinstalovaný šroub ze strunové hlavy. Umístěte kryt na strunovou hlavu. Srovnejte otvor šroubu na krytu s otvorem šroubu na strunové hlavě. Vložte šroub do strunové hlavy, upevněte kryt v jeho poloze. VAROVÁNÍ Neseznamujte se s výrobkem tak, abyste ztratili opatrnost. Nezapomeňte, že nedbalost může ve zlomku vteřiny způsobit vážná poranění. VAROVÁNÍ Vždy noste bezpečnostní brýle nebo bezpečnostní brýle s postranními štítky, když obsluhujete poháněné nástro- je. Pochybení tak může způsobit vniknutí cizího tělesa do očí a způsobit vážná osobní poranění. VAROVÁNÍ Nepoužívejte s tímto zařízením příslušenství nebo doplňky, jež nejsou doporučeny výrobcem. Používání doplňků a příslušenství nedoporučených výrobcem mo- hou způsobit vážná osobní poranění. MONTÁŽ NÁSADY Viz obrázek 4. Nástavec připojte k motorové jednotce pomocí spojky. Položte jednotku na hladký rovný povrch. Na spojce (1) uvolněte šroub (5). Na spodní násadě (2) zatlačte na uvolňovací tlačítko (3). Vyrovnejte uvolňovací tlačítko s polohovacím otvorem (4) a zasuňte obě násady do sebe. Otáčejte spodní násadou, dokud tlačítko nezapadne do polohovacího otvoru.. Otočný knoflík bezpečně dotáhněte. POZNÁMKA: Dokud není tlačítko v polohovacím otvoru zcela uvolněné, násady nejsou zajištěny na svém místě. Nepatrně jimi otáčejte ze strany na stranu, dokud tlačítko nezapadne na své místo. PŘIPOJENÍ PŘEDNÍ RUKOJETI Viz Obrázek 5. Zatlačte přídavnou rukojeť (1) na horní násadu tak, že rukojeť je natočená směrem k zadní rukojeti, která umožňuje pohodlnou manipulaci. Posuňte přídavnou rukojeť přes kovový kroužek (2) a ujistěte se, že kovový kroužek dosedl doprostřed štěrbiny na pomocné rukojeti. Zarovnejte otvory na přídavné rukojeti s otvory na kovovém kroužku. Knoflík rukojeti (3) prostrčte přídavnou rukojetí. Dotahujte tak dlouho, dokud v rukojeti budete pociťovat pohyb. OBSLUHA Vždy držte sekačku pravou rukou na zadní rukojeti a le- vou rukou na přední rukojeti. Během sečení držte pevně obě rukojeti. Sekačka by se měla držet v pohodlné poloze se zadní rukojetí ve výšce pasu. Vždy sekačku používejte na plný plyn. Pokud se omotají okolo příslušenství zbytky ze sečení, UVOLNĚTE SPÍNAČ SPOUŠTĚ a tyto zbytky odstraňte. Během provozu používejte popruhy.

INSTALACE AKUMULÁTOROVÉHO MODULU

Viz Obrázek 6. Vložte do sekačky pily akumulátor. Srovnejte vystouplé pásky na akumulátoru s drážkou v otvoru pro akumulátor sekačky. Zajistěte baterii zasunutím blokovací pojistky na spodní straně baterie do své polohy a ujistěte se, že je baterie zajištěna před započetím práce. PRO SUNDÁNÍ AKUMULÁTOROVÉHO MODULU Viz Obrázek 6. Uvolněte spínač spouště a zámek spouště pro zastavení vyžínače. Stisknutím tlačítka napájení vypnete vyžínač. Stiskněte a držte blokovací pojistku baterie na spodní straně akumulátoru. Vyjměte ze sekačky akumulátor. SPUŠTĚNÍ/ZASTAVENÍ SEKAČKY Viz Obrázek 7. Pro spuštění sekačky uchopte přední rukojeť jednou rukou, zatímco držíte druhou rukou zadní rukojeť zajišťující stisknutí zámku spouště během aktivace spouště proměnné rychlosti. Pro zastavení sekačky pouze uvolněte spoušť proměnné rychlosti. 67Čeština (Překlad z originálních pokynů)

EN DE ES IT FR PT NL RU FI SV NO DA PL SK SL HR HU RO BG EL AR TR HE LT LV ET VAROVÁNÍ Hluk. Hluku při práci se nelze vyhnout. Trasu hlučné práce je třeba povolit a omezit na celé období. Dodržujte doby nočního klidu, což omezí pracovní čas na mini- mum. Pro osobní ochranu a ochranu osob pracujících v blízkosti je záhodné nosit ochranu sluchu; Vibrace. Vždy noste bezpečnostní oděv a antivibrační rukavice. Nadměrné vibrace mohou odkrvovat prsty nebo způsobovat syndrom karpálního tunelu. Pokud si všimnete nepříjemného pocitu nebo se pokožka na vašich rukou během používání stroje odbarví, za- stavte práci. Dávejte si odpovídající přestávky v práci. Uživatelé, kteří velmi často a soustavně obsluhují sekačku, musí sledovat stav svých prstů. VAROVÁNÍ Jakýkoliv kontakt se sekací hlavou během provozu může mít za následek vážné poranění osob. RADY PRO SEČENÍ Viz Obrázek 8. Udržujte sekačku nakloněnu směrem do oblasti sečení; toto je nejlepší oblast sečení. Po prodloužení nové sekací struny vraťte vždy před zapnutím přístroj do jeho normální provozní polohy. Používejte pro sekání okraj struny; netlačte strunovou hlavou do neposekané trávy. Drátěné a kolíkové ploty způsobují nadměrné opotřebování, či odlomení struny. Kamenné a cihlové zdi, obrubníky a dřevo mohou velmi rychle strunu opotřebovat. Vyhýbejte se stromům a kůlům. Dřevěné odřezky, výlisky, obklady a tyče plotu mohou strunu snadno poškodit. Připevněte kovový šroub do pryžového otvoru na zadní rukojeti, když ji používáte, uvolněte kovový šroub, když ji nepoužíváte. NATAŽENÍ STRUNY Viz Obrázek 9. Když je strunová sekačka v provozu, struna se opotřebovává a zkracuje. Tento vyžínač je vybaven nárazovým odvíjením struny, díky němuž pokročila lze strunu odvinout, když strunovou hlavou klepnete o podklad při stisknuté spoušti. Nůž pro odřezání struny uřízne strunu za účelem zachování přesného kosení vegetace. NASTAVITELNÝ ŽACÍ PRŮMĚR Viz obrázek 10. Vyžínač je nastaven na 14 palcový žací záběr. Seřízení na 16 palcový žací záběr: Vyjměte akumulátor ze strunové sekačky. Odstraňte oba šrouby na noži pro odřezání struny křížovým šroubovákem (není součástí balení). Otočte nůž pro odřezání struny o 180°. Vraťte oba šrouby do nože pro odřezání struny. POZNÁMKA: Nastavte nůž pro odřezání struny na 14 palců pro delší dobu chodu. Nastavte nůž pro odřezání struny na 16 palců pro větší oblast pro sečení. POZNÁMKA: Menší průměr zvětšuje dobu chodu a ry- chlost sekání, zatímco vetší průměr pomáhá sekání rychleji dokončit. NŮŽ PRO ODŘEZÁNÍ STRUNY Viz Obrázek 10. Sekačka je vybavena bezpečnostním řezacím nožem struny na krytu proti trávě. Pro nejlepší sekání strunu nata- hujte, až se uřízne struna nožem na požadovanou délku. Strunu natahujte, jakmile uslyšíte, že motor běží rychleji než normálně, nebo když poklesla sekací účinnost. Toto zajistí nejlepší sekací výkon a udrží strunu dostatečně dlouhou pro správné natažení. VAROVÁNÍ Při výměně dílů stroje je nutné použít pouze originální náhradní díly. Použití neznačkových dílů může nejen poškodit stroj, ale způsobit I vážné zranění. VAROVÁNÍ Pro zabránění vážných osobních poranění vždy odstraňte bateriový modul z výrobku, když provádíte čištění nebo jakoukoliv údržbu.

Před každým použitím prohlédněte celý výrobek na poškození, chybějící nebo volné díly, např. Šrouby, matice, čepy, kryty, atd. Pokud nějaké předměty chybí nebo jsou viditelně poškozeny, nepracujte s tímto výrobkem, dokud se závady neodstraní. Pro pomoc prosím zavolejte zákaznický servis greenworks tools. VAROVÁNÍ Nikdy nenechte přijít brzdové kapaliny, petrolej, výrobky založené na petroleji, pronikavé oleje, atd. do kontaktu s plastovými součástmi. Chemikálie mohou poškodit, os- labit nebo zničit plast, což může mít za následek vážná poranění osob. Pouze součásti zobrazené na seznamu součástí jsou určeny k opravě nebo výměně zákazníkem. Všechny ostatní součásti smí vyměnit u pověřeného servisního střediska. 68Čeština (Překlad z originálních pokynů)

EN DE ES IT FR PT NL RU FI SV NO DA PL SK SL HR HU RO BG EL AR TR HE LT LV ET VAROVÁNÍ Pro zabránění vážných osobních poranění vždy odstraňte bateriový modul z výrobku, když provádíte čištění nebo jakoukoliv údržbu. VÝMĚNA CÍVKY Viz Obrázek 11. Používejte pouze točenou monolní strunu o průměru 2mm. Vyjměte akumulátor z nářadí. Zatlačte do jazýčků na boku krytu cívky. Pro vyjmutí táhněte držák cívky nahoru. Vytáhněte starou cívku. Pro instalaci nové cívky se ujistěte, že je struna zachycena v otvoru na nové cívce. Ujistěte se, že je konec struny natažen zhruba 6 palců za otvor. Nainstalujte novou cívku tak, že je struna a otvor srovnán s očkem ve strunové hlavě. Do očka nasuňte strunu. Vytáhněte strunu ze strunové hlavy tak, že se struna uvolní z otvoru na cívce. Vložte držák cívky stisknutím západek do otvorů a nasunujte dolů, až držák cívky zaklapne na místo. VÝMĚNA STRUNY Viz obrázek 12. Šňůru ohněte v polovině a smyčku zahákněte do otvoru ve středovém ráfku cívky. Ujistěte se, zda šňůra zacvakla do pozice v patici. Šňůru pevně a rovnoměrně navíjejte ve směru hodinových ručiček. Po dokončení vložte šňůru do patice tak, aby se nerozmotala. Šňůru nenavíjejte přes okraj cívky.

Vyjměte před skladováním ze sekačky akumulátor. Ukládejte na místě, které není přístupné dětem. Udržujte mimo korosivní materiály, například zahrádkářské chemikálie a rozmrazovací soli. Nikdy neuskladňujte vybitý akumulátor. Po použití počkejte, dokud akumulátor nevychladne a bez čekání ho dobijte. Akumulátor skladujte tam, kde teplota nepřesáhne 27°C, a mimo vlhkost. Veškeré akumulátorové baterie ztrácí časem svou kapacitu dobíjení. Čím vyšší je teplota, tím rychleji akumulátor ztrácí svou schopnost dobíjení. Pokud nepoužíváte zahradní nářadí delší dobu, dobíjejte akumulátor každý měsíc nebo každé dva měsíce. Prodloužíte tak životnost akumulátoru. Zajistěte sekačku během převozu pro zabránění úniku poranění a poškození. Před skladování očistěte a proveďte servis, použijte kryt na žací ústrojí s kovovými noži. Použijte kryt na kovové nože během transportu a skladování.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme. Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. Důkladně dodržujte místní normy pro likvidaci obalů, olejů, benzinu, filtrů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; tyto odpadky nesmí být odhozeny do běžného odpadu, ale musí být odděleny a odevzdány do příslušných sběrných středisek, která zajistí recyklaci materiálů. Důsledně dodržujte místní předpisy týkající se likvidace materiálu vzniklého sekáním. Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko v souladu s platnými místními předpisy. 69CS EN DE ES IT FR PT NL RU FI SV NO DA PL SK SL HR HU RO BG EL AR TR HE LT LV ET

1. Spínač so spúšťou

Všechna nová zařízení Greenworks Tools jsou dodávána s 2letou zárukou na díly a provoz od původního data zakoupení. Záruka 30 dnů je poskytována na zařízení používané profesionálně, protože nástroje Greenworks Tools jsou navrženy především k používání hobby spotřebiteli. Tato záruka je nepřevoditelná. Záruční podmínky nástrojů Greenworks pro hobby zařízení OMEZENÍ Tato záruka se vztahuje pouze na vadné díly nebo komponenty a netýká se oprav, které byly způsobeny:

1. Běžným opotřebením a nošením;

2. Rutinním seřízením a nastavením;

3. Škodami způsobenými nesprávnou manipulací, hrubým zacházením,

nevhodným používáním nebo zanedbáním;

4. Přehřátím kvůli nedostatku údržby;

5. Poškozením z důvodu údržby, uvolněním upevňovacích prvků nebo

rozpojením způsobeným nedostatečnou údržbou;

6. Poškozením způsobeným čištění vodou;

7. Servisními pracemi nebo opravami zařízení neautorizovanými

servisními středisky Greenworks Tools;

8. Nesprávným sestavením nebo nastavením zařízení;

9. Poškozením způsobeným nesprávným používáním zařízení;

10. Poškozením způsobeným nesprávnou přípravou na zimu (tlakové

11. Na položky, které jsou považovány za spotřební díly, se normálně

nevztahuje záruka, včetně, ale nikoli výhradně na:

Sklíčidla a držáky nástrojů

12. Některé produkty mohou obsahovat součásti, jako jsou motory,

převodovky od alternativního výrobce. Na tyto položky se budou vztahovat záruční podmínky příslušného výrobce vyjma těch případů, kde společnost Greenworks Tools Europe GmbH souhlasí s tím, že se zaručí za veškeré nároky mimo záruku uvedeného výrobce.

13. Tyto záruční podmínky se nevztahují na použité zboží.

14. Záruka se nevztahuje na montáž náhradních dílů, výměnu nebo

zvláštní komponenty, které nejsou dodávány nebo schváleny společností Greenworks Tools Europe GmbH. Záruka Nárokování záruky na výrobek v rámci těchto podmínek vyžaduje doklad o zakoupení. Výpis z kreditní karty se nepovažuje za dostatečný důkaz o zakoupení. Pokud nastane událost spojená s nárokováním záruky, v prvé řadě musí spotřebitel produkt vrátit do původního místa nákupu s dokladem o zakoupení. Zařízení bude zasláno do našeho centrálního servisního podniku, kde bude provedena jeho kontrola. Je-li zařízení vadné, bude bezplatně opraveno a zasláno zpět na adresu spotřebitele. Zařízení, jejichž maloobchodní cena byla menší nebo rovna 100 EUR včetně DPH, budou obvykle vyměněna. Jestliže centrální servisní podnik zjistí, že stroj není vadný, pak bude spotřebitel na tuto skutečnost upozorněn a bude muset zaplatit za náklady na opravu. Tyto záruční podmínky se mohou čas od času změnit, aby vyhovovaly potřebám nových výrobků. Kopie nejnovějších záručních podmínek bude k dispozici na webu www.greenworkstools.eu.
