LIETOŠANAS INSTRUKCIJA GD80BCB GREENWORKS

dB(A) Izmērītais skaņas intensitātes līmenis

Izmērītais skaņas spiediena līmenis

dB(A) Izmērītais skaņas intensitātes līmenis

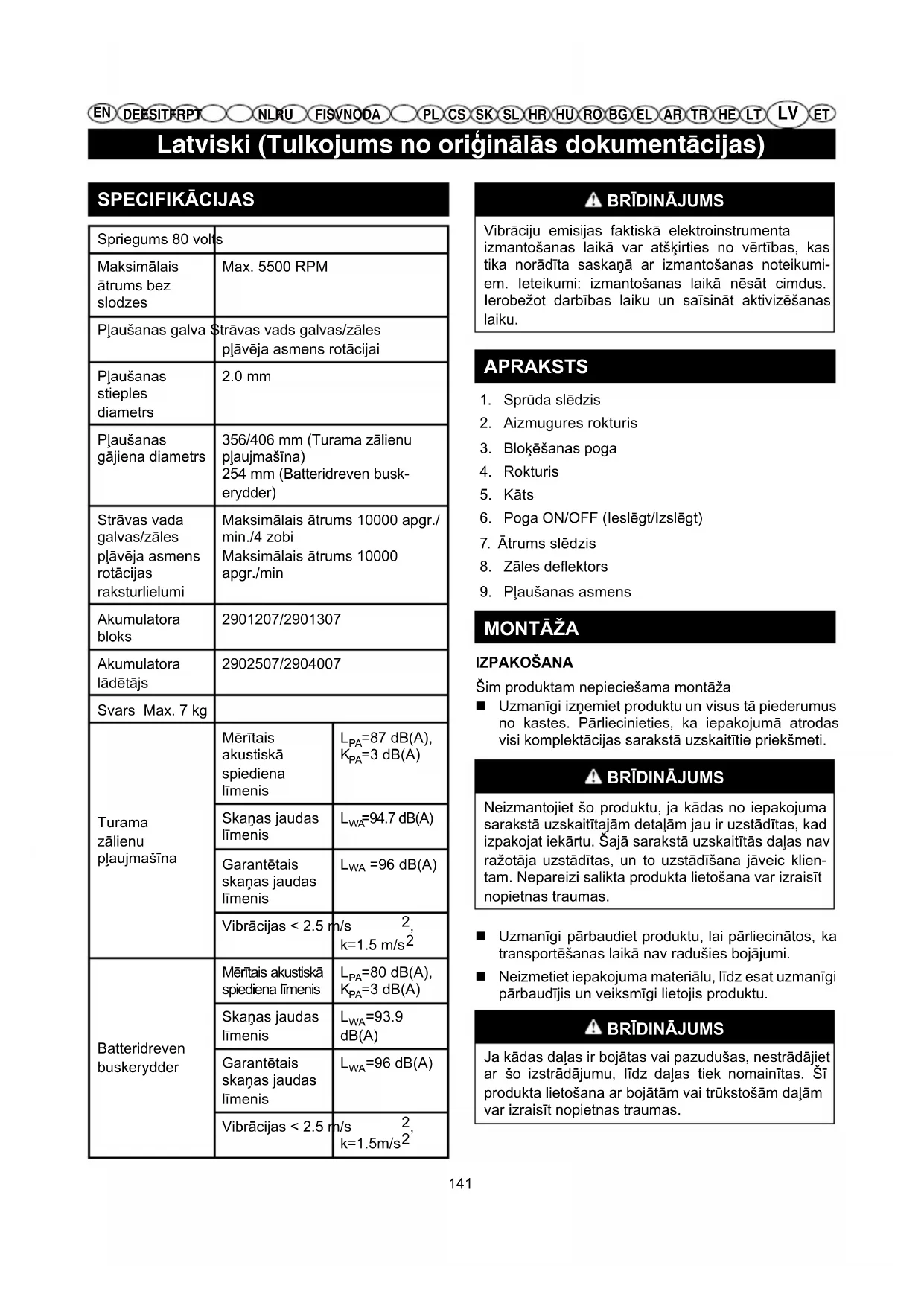

SPECIFIKĀCIJAS Spriegums 80 volts Maksimālais ātrums bez slodzes Max. 5500 RPM Pļaušanas galva Strāvas vads galvas/zāles pļāvēja asmens rotācijai Pļaušanas stieples diametrs

Pļaušanas gājiena diametrs 356/406 mm (Turama zālienu pļaujmašīna) 254 mm (Batteridreven busk- erydder) Strāvas vada galvas/zāles pļāvēja asmens rotācijas raksturlielumi Maksimālais ātrums 10000 apgr./ min./4 zobi Maksimālais ātrums 10000 apgr./min Akumulatora bloks 2901207/2901307 Akumulatora lādētājs 2902507/2904007 Svars Max. 7 kg Turama zālienu pļaujmašīna Mērītais akustiskā spiediena līmenis

=3 dB(A) Skaņas jaudas līmenis

=94.7 dB(A) Garantētais skaņas jaudas līmenis

=96 dB(A) Vibrācijas < 2.5 m/s

Batteridreven buskerydder Mērītais akustiskā spiediena līmenis

=3 dB(A) Skaņas jaudas līmenis

=93.9 dB(A) Garantētais skaņas jaudas līmenis

=96 dB(A) Vibrācijas < 2.5 m/s

Vibrāciju emisijas faktiskā elektroinstrumenta izmantošanas laikā var atšķirties no vērtības, kas tika norādīta saskaņā ar izmantošanas noteikumi- em. Ieteikumi: izmantošanas laikā nēsāt cimdus. Ierobežot darbības laiku un saīsināt aktivizēšanas laiku. APRAKSTS

MONTĀŽA IZPAKOŠANA Šim produktam nepieciešama montāža Uzmanīgi izņemiet produktu un visus tā piederumus no kastes. Pārliecinieties, ka iepakojumā atrodas visi komplektācijas sarakstā uzskaitītie priekšmeti.

Neizmantojiet šo produktu, ja kādas no iepakojuma sarakstā uzskaitītajām detaļām jau ir uzstādītas, kad izpakojat iekārtu. Šajā sarakstā uzskaitītās daļas nav ražotāja uzstādītas, un to uzstādīšana jāveic klien- tam. Nepareizi salikta produkta lietošana var izraisīt nopietnas traumas. Uzmanīgi pārbaudiet produktu, lai pārliecinātos, ka transportēšanas laikā nav radušies bojājumi. Neizmetiet iepakojuma materiālu, līdz esat uzmanīgi pārbaudījis un veiksmīgi lietojis produktu.

Ja kādas daļas ir bojātas vai pazudušas, nestrādājiet ar šo izstrādājumu, līdz daļas tiek nomainītas. Šī produkta lietošana ar bojātām vai trūkstošām daļām var izraisīt nopietnas traumas.Latviski (Tulkojums no oriģinālās dokumentācijas)

Nemēģiniet pārveidot šo izstrādājumu vai iz- veidot piederumus, kas nav ieteikti lietošanai ar šo izstrādājumu.Jebkura tāda pārtaisīšana vai pārveidošana ir nepareiza lietošana un var izraisīt bīstamus apstākļus, kas var novest pie iespējamām nopietnām personīgām traumām.

Veicot detaļu montāžu, vienmēr iepriekš atvienojiet sveces barošanas vadu. Ja šo norādījumu neievēro, tad ir iespējama nejauša iedarbināšana, kas var izraisīt smagas traumas. Z ĀLES DEFLEK TOR A MONTĀ ŽU Skatīt 2.Att.

Izvairīties no saskares ar asmeni. Neievērojot šo noteikumu, var tikt izraisīti nopietni miesas bojājumi. Apgāziet trimmeri, lai piekļūtu trimmera spolei. Novietojiet aizsargu (b) uz trimmera spoles un, sekojot norādei uz spoles, slidiniet aizsargu uz trimmera spoles. Savienojiet skrūvcaurumus uz aizsarga ar trimmera spoles skrūvcaurumiem. Ievietojiet skrūves trimmera spolē, nostiprinot aizsargu. Novietojiet aizsarga uzbāzni (c) uz aizsarga un uzslidiniet uzbāzni uz aizsarga. Savienojiet aizsarga uzbāžņa skrūvcaurumu ar aizsarga skrūvcaurumu. Ievietojiet skrūves aizsargā, nostiprinot aizsarga uzbāzni.

Vienmēr esiet uzmanīgi, pat pēc tam, kad esat jau iepazinušies ar ierīci. Nekad neaizmirstiet, ka tikai sekunde neuzmanības var radīt nopietnus savaino- jumus.

Vienmēr aizsargājiet acis. Neņemot vērā šo brīdinājumu, var tikt izraisīti nopietni miesas bojājumi, kurus acīs radīt izmesti priekšmeti.

Neizmantojiet sastāvdaļas vai piederumus, kurus nav ieteicis ražotājs. Neieteikto detaļu vai piederumu lietošana var izraisīt nopietnus miesas bojājumus. ROKTURA MONTĀŽAI Skatīt 3.Att. Atskrūvējiet centrālo rokturi 'A', noņemiet vāciņu 'B' un apakšējo balstu 'C', sekojot tam, lai nepazaudētu balstā ievietoto atsperi. Ievietojiet stūri apakšējā balstā un ievietojiet atbalsta tapu 'D' stūres rievā 'E'. Piekabiniet vāciņu 'B' pie apakšējā balsta 'C' un uzstādiet visu bloku attiecīgajā ligzdā uz transmisijas vārpstas. Uzstādiet stūri ērtā darba pozīcijā un nobloķējiet to ērtā pozīcijā ar roktura 'A' palīdzību. EKSPLUATCIJA Turiet produktu, novietojot labo roku uz sprūda rokturi un kreiso roku uz kreiso rokturi. Kamēr rīks darbojas, stingri balstiet to ar abām rokām. Turiet krūmgriezi, lai tas būtu ērtā stāvoklī, ar aizmugurējo rokturi gurnu augstumā. Motorizēto galvu vienmēr darbiniet ar pilnu jaudu. Ja ap pagarinājuma vārpstu ir aptinušies atkri- tumi, atlaidiet sprūda slēdzi un noņemiet tos. Strādāšanas laikā izmantojiet iekari. ZĀLES PĻĀVĒJA MONTĀŽAI Skatīt 4.Att. Novietojiet akumulatora bloku krūmgriezī. Izvirzīto pārlaidumu uz akumulatora bloka saskaņojiet ar krūmgrieža akumulatora nodalījuma nišām. Pirms uzsākt lietot ierīci, pārliecinieties, vai bloķēšanas izcilnis akumulatora apakšpusē ir ievietots pareizi, un, vai akumulators ir pienācīgi nostiprināts krūmgriezī. LAI NOŅEMTU AKUMULATORU Skatīt 4.Att. Atlaidiet slēdža sprūdu un atslēdziet slēdzi, lai apturētu trimmeri. Nospiediet barošanas pogu, lai izslēgtu trimmeri. Nospiediet un paturiet akumulatora aizgriežņa pogu akumulatora apakšā. Noņemiet akumulatoru no trimmera. KRŪMGRIEŽA PALAIŠANA/APTURĒŠANA Skatīt 5.Att. Lai uzsāktu:Latviski (Tulkojums no oriģinālās dokumentācijas)

Nospiediet ieslēgšanas/izslēgšanas pogu. piespiediet atslēgšanas pogu and saspiediet pārslēgšanas sprūdu. Nospiediet liela ātruma pogu, lai palielinātu ātrumu, atkarībā no zāles stāvokļa. Virs lielā ātruma pogas iedegsies divas LED spuldzītes, norādot, ka trimeris strādā liela ātruma režīmā. Lai apturētu: Atbrīvojiet pārslēgšanas sprūdu. Vēlreiz nospiediet ieslēgšanas/izslēgšanas pogu, lai ierīci izslēgtu. Piezīme: ierīce pati izslēgsies pēc 1 minūtes dīkstāves.

Trokšņa līmenis. Nav novēršams, ka mašīna ekspluatācijas fāzes laikā sasniedz noteiktu trokšņa emisiju līmeni. Darba skaļuma līmenis ir atkarīgs no atļaujām, un noteiktos laika periodos tas ir ierobežots. Lai ierobežotu darba stundu skaitu, var būt nepieciešamas papildu pauzes periodi; Personām, kas uzturas mašīnas tuvumā, savas personīgās drošības labad jālieto attiecīgi dzirdes aizsardzības līdzekļi. Pārāk augstas vibrācijas var radīt efektu, ka pirksts kļūst balts vai izraisīt karpālā kanāla sindromu. Ja mašīnas lietošanas laikā jums rodas nepatīkama, ādu balinoša sajūta, nekavējoties pārtrauciet darbu. Ievērojiet atbilstošus darba pārtraukumus. Regulāriem mašīnas lietotājiem bieži jāpārbauda pirkstu stāvoklis.

Saskare ar krūmgrieža pļaušanas galvu var izraisīt nopietnus miesas bojājumus. PĻAUŠANAS IETEIKUMIEM Skatīt 6.Att. Krūmgriezi turiet noliektu pļaušanas zonas virzienā, kas ir optimālā pļaušanas pozīcija. Šis rīks sniegs labāku griezumu, pārvietojot to no kreisās uz labo pusi darba zonā; pļaušana būs mazāk efektīva, ja to veic no labās uz kreiso pusi. Pļaušanas operācijai izmantojiet stieples galu; nespiediet stieples turētājgalvu zālē. Saskaroties ar dzeloņstieplēm un žogiem, stieple ātrāk nolietojas, līdz tā pilnībā pārtrūkst. Stieple ātri nolietojas, nonākot saskarē ar akmeņiem, ietvēm, ķieģeļiem, un kokiem. Izvairieties no saskares ar kokiem un krūmiem. Stieple var sabojāt koku mizu, koka līstes, paneļus un mietus un žogus. Darbības laikā uzstādiet metāla kloķi aizmugures roktura gumijas caurumā; atbloķējiet un noņemiet metāla pogu, ja to nelietojat. STIEPLES AUTOMĀTISKĀ PADEVE Skatīt 7.Att. Kamēr auklas trimmeris darbojas, pļaušanas aukla nolietojas un kļūst īsāka. Trimmeris ir aprīkots ar saskares auklas pagarinājumu, kas pagarina auklu, kad galva rotēšanas laikā saskaras ar zemi. Griešanas asmens nogriezīs auklu, lai saglabātu akurātu pļaušanas garumu.

PIELĀGOJAMS PĻAUŠANAS DIAMETRS

Skatīt 8.Att. Trimmeris pašlaik ir iestatīs uz 14 collu pļaušanas garumu. Lai pielāgotu 16 collu pļaušanas garumu: Noņemiet auklas trimmera akumulatoru. Noņemiet abas nogriešanas asmeņa skrūves ar Phillips skrūvgriezi (nav iekļauts). Pagrieziet nogriešanas asmeni par 180°. Aizvietojiet abas skrūves nogriešanas asmenī. Piezīme: Iestatiet nogriešanas asmeni uz 14 collām, lielākam darbības laikam. Iestatiet nogriešanas asmeni uz 16 collām, lielākai pļaušanas platībai. Piezīme: Mazāka diametrs griešanas ceļš maksimāli palielinās darbības laiku un griešanas ātrumu, bet lielāks griešanas ceļš palīdzēs ātrāk pabeigt griešanas darbu. ASMENS AR PĻAUŠANAS STIEPLI Skatīt 8.Att. Rīks ir aprīkots ar asmens pļaušanas stiepli uz zāles deflektora. Optimālai pļaušanai stiepli izritiniet, līdz tiek pļauts pareizais garums, izmantojot asmeni ar pļaušanas stiepli. Veiciet pļaušanas stieples izritināšanu ikreiz, kad motora rotācija ir lielāka nekā parasti, vai arī, ja ir samazinājusies pļaušanas efektivitāte. Tas saglabā optimālas efektivitātes līmeni un pareizu pļaušanas stieples garumu pienācīgai darba veikšanai.

Nomaiņas gadījumā izmantot tikai oriģinālās rezerves daļas. Citu detaļu izmantošana var radīt draudus vai arī sabojāt ierīci.

Lai novērstu nopietnu traumu risku, tīrot vai vei- cot jebkuru apkopes darbu, akumulatoru vienmēr izņemiet no ierīces.Latviski (Tulkojums no oriģinālās dokumentācijas)

Pirms lietošanas pārbaudiet, vai ierīce nav bojāta, netrūkst tās daļas vai arī tās nav vaļīgas, piemēram, skrūves, uzgriežņi, bultskrūves, stiprinājumi, utt. Stingri pievelciet visus stiprinājumus un aizdares, un neiedar- biniet izstrādājumu, līdz visas trūkstošās vai bojātās detaļas nav nomainītas. Nelietojiet šķīdinātājus, lai notīrītu plastmasas daļas. Iz- mantojot komerciāli pieejamo šķīdinātāju, var tikt bojāti vairums plastmasas materiālu. Lietojiet tīru drāniņu, lai notīrītu netīrumus, putekļus, eļļu, smērvielu, utt.

Plastmasas daļas nekādā gadījumā nedrīkst nonākt saskarē ar bremžu šķidrumu, benzīnu, naftas bāzes produktiem, eļļu, utt . Ķīmiskās vielas var sabojāt, vājināt vai iznīcināt plastmasas, kas var izraisīt nopi- etnus miesas bojājumus. Tikai detaļas, kas iekļautas rezerves daļu sarakstā, var remontēt vai aizstāt klients. Visas pārējās detaļas jāaizstāj autorizētam servisa centram. Klients var remontēt vai mainīt tikai daļu sarakstā norādītās daļas. Visas citas daļas jāmaina pilnvarotā apkopes centrā.

Lai novērstu nopietnu traumu risku, tīrot vai vei- cot jebkuru apkopes darbu, akumulatoru vienmēr izņemiet no ierīces. SPOLES NOMAIŅAI Skatīt 9.Att. Lietojiet tikai monošķiedras pļaušanas stieples ar 2 mm diametru. Izņemiet akumulatora bloku. Nospiediet uz izciļņa iekšpuses uz spoles pārsega sāniem. Pavelciet uz augšu spoles pārsegu, lai to noņemtu. Izņemiet veco spoli. Lai uzstādītu jaunu spoli, pārliecinieties, vai stieple ir nobloķēta jaunās spoles rievā. Pārliecinieties, vai pļaušanas stieples gals sniedzas apmēram 15 cm aiz slota. Jauno spoli ievietojiet tā, lai pļaušanas stieple un slots būtu saskaņoti ar pļaušanas galvas atveri. Izvelciet stiepli caur atveri. Stiepli, kas nāk no pļaušanas galvas, velciet, lai tā ietu caur spoles slotu. No jauna uzstādiet spoles pārsegu, nospiežot izciļņus atverēs un piemērojot spiedienu, līdz spoles pārsegs nofiksējas atbilstošajā vietā. AUKLAS NOMAIŅA Skatīt 9.Att. Izņemiet akumulatoru. Noņemiet spoli no auklas galviņas. PIEZĪME: Noņemiet veco auklu, kas palikusi uz spoles. Nogrieziet apmēram 9 pēdas garu auklas gabalu. Salieciet trimmera auklu viduspunktā un iekariet cilpu spraugā, kas atrodas spolītes centra ietvarā. Pārliecinieties, ka aukla iekrīt spraugā Vienmērīgi pulksteņrādītāja virzienā ievīstiet trimmera auklu. Pēc tam ievietojiet auklu spraugā, lai tā neattinas. Nevīstiet trimmera auklu ārpus spoles malas. ZĀLES PĻĀVĒJA MONTĀŽAI Skatīt 10.Att. Uzmanību: Uzmanieties no asām malām; vienmēr lieto- jiet cimdus. Izņemiet akumulatora bloku. Pārliecinieties, vai elements “F” “L” ir uzstādīts uz krūmgrieža. Novietojiet zāles pļāvēja asmeni “G” uz starplikas “F” augšējās daļas, pārliecinoties, vai tas ir iecentrēts. Novietojiet paplāksni “H” uz zāles pļāvēja asmens “G” augšējās daļas. Novietojiet pārsegu T uz paplāksnes “H”. Ievietojiet „K” caurumā, kas atrodas blakus pārnesumkārbai. Novietojiet vienā līmenī caurumu un spraugu „L”, lai bloķētu asi. Pagrieziet zāles pļāvēja asmeni “G”, lai pārliecinātos, vai asmens ir stingri nostiprināts. Izmantojot 19mm vai 3/4 collu uzgriežņatslēgu, pievelciet kontruzgriezni “J” pretēji pulksteņrādītāja kustības virzienam līdz 44 līdz 58 collām Nm vai 32 līdz 42 pēdām/uz mārciņu. Atvienojiet „K”.

KRŪMGRIEŽAUZGLABĀŠANA

Pirms uzglabāšanas izņemiet no krūmgrieža akumulatoru. Glabājiet ierīci bērniem nepieejamā vietā. Neuzglabājiet kodīgu vielu, piemēram, dārza ķimikāliju vai pretledus sāls tuvumā. Glabājiet un uzlādējiet akumulatoru vēsā vietā. Temperatūra virs vai zem normālas apkārtējās videsLatviski (Tulkojums no oriģinālās dokumentācijas)

temperatūras samazina akumulatora darbības laiku. Glabājiet akumulatoru vietās ar gaisa temperatūru zemāku par 27°C un bez mitruma. Visi akumulatori laika gaitā izlādējas. Jo augstāka temperatūra, jo vairāk akumulators izlādējas. Ierīces ilgstošas dīkstāves gadījumā uzlādējiet akumulatoru katru mēnesi vai reizi divos mēnešos. Šī darbība pagarina akumulatora darbības laiku. Transportēšanas laikā krūmgriezi nostipriniet, lai novērstu bojājumus vai traumas. Pirms uzglabāšanas veiciet ikdienas uzkopšanu un apkopi; izmantojiet atbilstošus pļaušanas piederumu aizsargus, lai aizsargātu metāla asmeņus. Lietojiet piemērotu metāla asmeņu pārsegu transportēšanas un uzglabāšanas laikā. APKĀRTĒJĀS VIDES AIZSARDZĪBA Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam. Centieties nekļūt par jūsu kaimiņu traucējumu cēloni. Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, eļļas, benzīna, filtru, bojātu detaļu vai citu vidi piesārņojošo materiālu utilizāciju; šos atkritumus nedrīkst izmest sadzīves atkritumu konteineros un tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju. Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz pļaušanas atkritumu utilizāciju. Pēc mašīnas izvadīšanas no ekspluatācijas, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām. <5500 Vārpstas maksimālā rotācijas frekvence.

Trokšņa lielums Dubultizolēta konstrukcija PROBLĒMU IDENTIFIKĀCIJAS NORĀDĪJUMI PROBLĒMA IESPĒJAMIE CĒLOŅI ATRISINĀJUMS Stieple nepārvietojas, izman- tojot galviņu ar automātisko izritināšanu. Stieple ir salipusi. Ieziest ar silikona aerosolu. Nav pietiekami daudz stieples uz spoles. Skatiet šīs rokasgrāmatas sadaļā “Pļaušanas stieples nomaiņa” Stieple ir nolietojusies un tā ir pārāk īsa. Velciet stiepli, vienlaikus nospiežot pogu. Stieple ir samezglojusies uz spoles. Noņemiet stiepli no spoles un attiniet to. Skatiet šīs rokasgrāmatas sadaļā “Pļaušanas stieples nomaiņa”. Zāle uzkrājas ap vārpstas pamatni un ap stieples turētājgalviņu. Zāle tiek pļauta pārāk tuvu pie zemes. Pļaujiet zāli no augšas uz leju, lai izvairītos no uzkrāšanās. Ierīce neiedarbinās. Akumulators nav pievienots. Lai nostiprinātu akumulatoru, pārliecinieties, vai bloķētājs akumulatora bloka apakšējā daļā ir pareizi nofiksēts attiecīgajā vietā. Akumulators nelādējas. Uzlādējiet akumulatora bloku saskaņā ar rīka norādījumiem. Vārpsta pilnībā neievietojas. Pārliecinieties, vai apakšējā vārpsta ir pareizi ievietota augšējās vārpstas sakabē un nostipriniet augšējo sakabi.Eesti(Originaaljuhendi tõlge)

Greenworks Tools garantijas politika DIY ierīcēm Šī garantija attiecas tikai uz bojātām daļām/komponentēm un neattiecas uz labojumiem saistībā ar:

1. Normāls nolietojums un plīsumi.

2. Ikdienas saskaņošana un pielāgošana.

3. Bojājumi, kurus izraisījusi nepareiza apiešanās/ļaunprātīga

izmantošana/nepareiza lietošana vai nolaidība.

4. Pārkaršana apkopes neveikšanas dēļ.

5. Bojājumi, kas radušies tādēļ, ka pielāgojumi/stiprinājumi kļuvuši vaļīgi/

atvienojušies apkopes neveikšanas dēļ.

6. Bojājumi, kas radušies tīrot ar ūdeni.

7. Ierīces apkopi vai labošanu veikuši Greenworks Tools neapstiprināti

8. Ierīces nepareizi uzstādītas vai pielāgotas.

9. Bojājumus izraisījusi ierīces nepareiza lietošana.

10. Bojājumus izraisījusi ierīces nepareiza ieziemošana (spiediena

11. Sastāvdaļas, kas uzskatāmas par palīgmateriāliem parasti nesedz

garantija, tai skaitā, bet neaprobežojoties ar:

asmens un tā sastāvdaļas

plates un instrumentu turētāji

12. Noteiktas preces var saturēt komponentes kā dzinējus, transmisijas

no dažādiem ražotājiem, šīs sastāvdaļas attieksies uz attiecīgā ražotāja garantijas politiku, izņemot, ja Greenworks Tools Europe GmbH piekrīt izskatīt sūdzības ārpus ražotāja garantijas perioda.

13. Šī garantijas politika neattiecas uz lietotām precēm.

14. Greenworks Tools Europe GmbH nepiegādātu un neapstiprinātu

• ir tikuši izmantoti sekojoš Vieta, datums: Changzhou, 11/01/2015 Paraksts:
