LIETOŠANAS INSTRUKCIJA G24LT30M GREENWORKS
Izmērītais skaņas spiediena līmenis
=3 dB(A) Izmērītais skaņas intensitātes līmenis

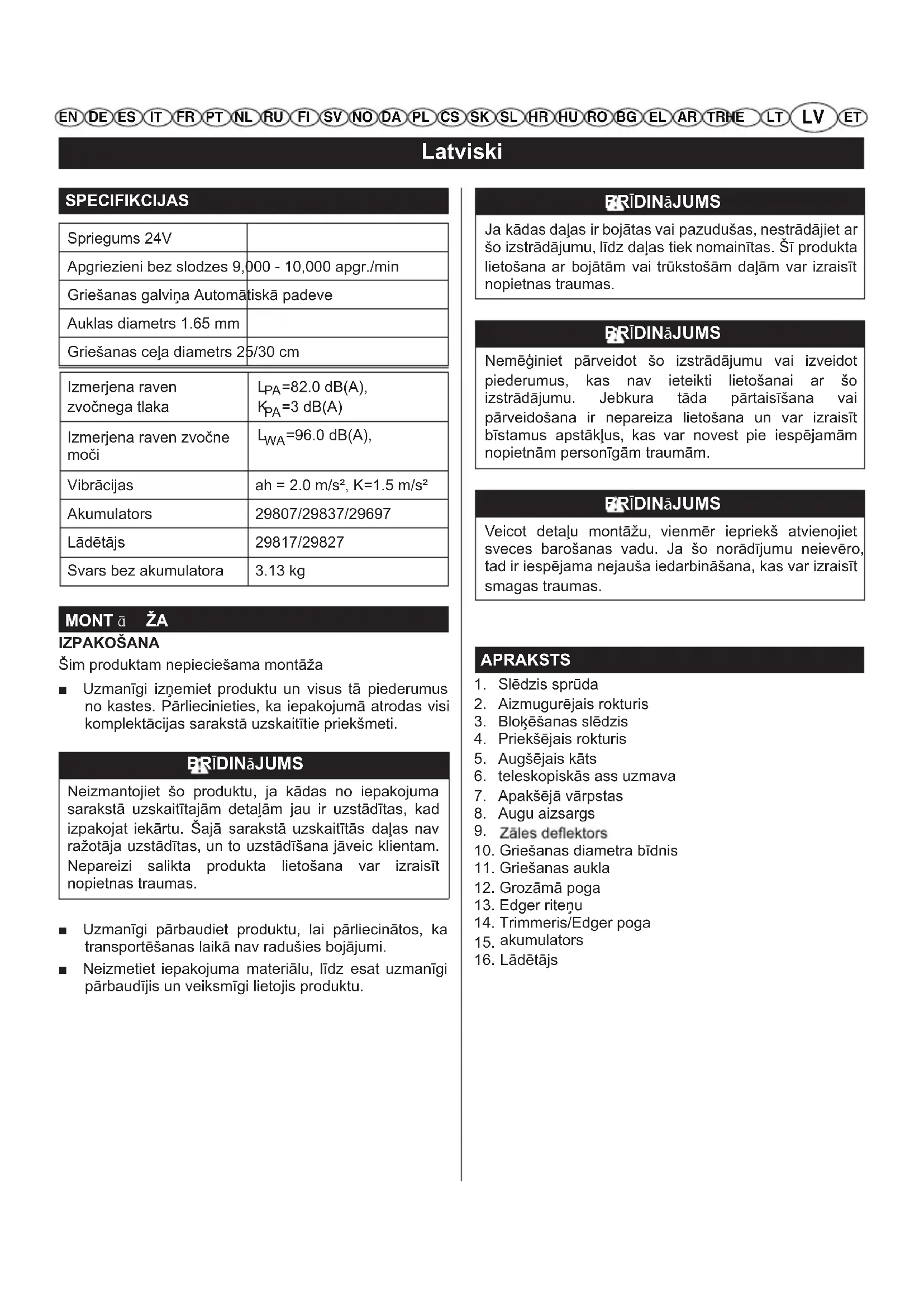

EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG AR TR HE EL LV ETLatviski SPECIFIKCIJAS Spriegums 24V Apgriezieni bez slodzes 9,000 - 10,000 apgr./min Griešanas galviņa Automātiskā padeve Auklas diametrs 1.65 mm Griešanas ceļa diametrs 25/30 cm MONTā ŽA IZPAKOŠANA Šim produktam nepieciešama montāža ■ Uzmanīgi izņemiet produktu un visus tā piederumus no kastes. Pārliecinieties, ka iepakojumā atrodas visi komplektācijas sarakstā uzskaitītie priekšmeti. BRĪDINā JUMS Neizmantojiet šo produktu, ja kādas no iepakojuma sarakstā uzskaitītajām detaļām jau ir uzstādītas, kad izpakojat iekārtu. Šajā sarakstā uzskaitītās daļas nav ražotāja uzstādītas, un to uzstādīšana jāveic klientam. Nepareizi salikta produkta lietošana var izraisīt nopietnas traumas. ■ Uzmanīgi pārbaudiet produktu, lai pārliecinātos, ka transportēšanas laikā nav radušies bojājumi. ■ Neizmetiet iepakojuma materiālu, līdz esat uzmanīgi pārbaudījis un veiksmīgi lietojis produktu. akumulators Lādētājs BRĪDINā JUMS Ja kādas daļas ir bojātas vai pazudušas, nestrādājiet ar šo izstrādājumu, līdz daļas tiek nomainītas. Šī produkta lietošana ar bojātām vai trūkstošām daļām var izraisīt nopietnas traumas. BRĪDINā JUMS Nemēģiniet pārveidot šo izstrādājumu vai izveidot piederumus, kas nav ieteikti lietošanai ar šo izstrādājumu. Jebkura tāda pārtaisīšana vai pārveidošana ir nepareiza lietošana un var izraisīt bīstamus apstākļus, kas var novest pie iespējamām nopietnām personīgām traumām. BRĪDINā JUMS Veicot detaļu montāžu, vienmēr iepriekš atvienojiet sveces barošanas vadu. Ja šo norādījumu neievēro, tad ir iespējama nejauša iedarbināšana, kas var izraisīt smagas traumas. APRAKSTS
3. Bloķēšanas slēdzis
4. Priekšējais rokturis
6. teleskopiskās ass uzmava
7. Apakšējā vārpstas
10. Griešanas diametra bīdnis
Skatiet 2. att. BRĪDINā JUMS Zāles deflektora auklas griešanas asmens ir ass. Izvairieties no saskares ar asmeni. Pretējā gadījumā var rasties nopietnas traumas. ■ Iš variklio korpuso išsukite varžtus. ■ Pritvirtinkite gamyklinę apsaugą į griovelius aplink variklio korpuso pagrindą. ■ Zāles deflektoru uzstādiet trimmera galviņas spraugās. ■ Lai zāles deflektoru nofiksētu vietā, pagrieziet pretēji pulksteņrādītāju kustības virzienam. ■ Zāles deflektora skrūvju atveres salāgojiet ar trimmera galviņas atverēm. ■ Uzstādiet pievienotās skrūves un pievelciet, pagriežot pulksteņrādītāju kustības virzienā ar Phillips skrūvgriezi. EKSPLUATCIJA BRĪDINā JUMS Nepieļaujiet nevērību ar šo izstrādājumu, lai nepadarītu sevi paviršu. Atcerieties, ka neuzmanīgas sekundes daļas pietiek, lai nodarītu nopietnu savainojumu. BRĪDINā JUMS Kad darbojas elektroierīces, vienmēr valkājiet drošas aizsargbrilles vai drošības stiklus ar sānu vairogiem. To nedarot, rezultātā var notikt priekšmetu iemešana acīs, kas izraisa nopietnas traumas. BRĪDINā JUMS Šim produktam nekad neizmantojiet asmeņus, kulšanas veida ierīces, vadus vai virves. Nelietojiet jebkādus piederumus vai papildierīces, ko šim izstrādājumam nav ieteicis ražotājs. Piederumu vai papildierīču, kas nav ieteiktas, lietošana var izraisīt nopietnas personīgās traumas. Pilnas lādēšanas instrukcijas skatiet sava akumulatora un lādētāja modeļu lietošanas rokasgrāmatās. PIEZĪME: Lai izvairītos no nopietnām traumām, instrumenta pārvietošanas vai transportēšanas laikā vienmēr izņemiet akumulatoru un neturiet rokas pie fiksācijas pogas. LAI UZSTāDĪTU AKUMULATORU Skatiet 3. att. ■ Ievietojiet akumulatoru trimmerī. Novietojiet izcilņus uz akumulatora pret gropēm trimmera akumulatora ligzdā. ■ Pārliecinieties, ka fiksācijas mēlīte akumulatora apakšdaļā ir pareizi fiksēta vietā un akumulators pirms lietošanas ir droši nostiprināts trimmerī.
LAI NOŅEMTU AKUMULATORU
Skatiet 3. att. ■ Lai apturētu trimmeri, atlaidiet mainīgā ātruma kontroles slēdzi. ■ Nospiediet un paturiet akumulatora aizgriežņa pogu akumulatora apakšā. ■ Noņemiet akumulatoru no trimmera. TELESKOPISKā ASS Skatiet 4. att. ■ Kāta garumu nevar noregulēt. ■ Liekto kātu ievietojiet kāta sakabē uz augšējā kāta. ■ Pievelciet sakabi, griežot pulksteņrādītāju kustības virzienā. Pirms akumulatora uzstādīšanas pārliecinieties, ka kātu augšējās un apakšējās daļas ir cieši pievilktas. TRIMMERA IEDARBINāšANA/APTURĒš ANA Skatiet 5. att. ■ Norėdami užvesti žoliapjovę, suimkite už priekinės rankenos viena ranka, o kita ranka tuo pačiu metu laikykite už galinės rankenos bei nuspauskite atrakinimo mygtuką, spausdami kintamo greičio perjungiklį.
EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG AR TR HEEL LT ETLatviski ■ Lai trimmeri apturētu, vienkārši atlaidiet mainīgā ātruma kontroles slēdzi. TRIMMERA EKSPLUATāCIJA Skatiet 6. att. Izmantojot trimmeri, ņemiet vērā šādus ieteikumus: ■ Turiet trimmeri ar labo roku aiz aizmugurējā roktura un ar kreiso roku - aiz priekšējā roktura. ■ Darba laikā turiet instrumentu stingri abās rokās. ■ Trimmeris jātur ērtā pozīcijā ar aizmugurējo rokturi aptuveni gurnu augstumā. ■ Grieziet garu zāli, sākot no augšas. Tas neļaus zālei aptīties ap vārpstas korpusu un auklas galvu, kura var sabojāties no pārkaršanas. Ja zāle satinas ap auklas galviņu: ■ izņemiet trimmera akumulatoru. ■ izņemiet zāli. BRĪDINā JUMS Trimmeri vienmēr turiet atstatus no ķermeņa, saglabājot atstatumu starp ķermeni un trimmeri. Jebkura saskare ar trimmera griešanas galviņu darbības laikā var izraisīt nopietnu traumu.
Skatiet 8. att. Izmantojot trimmeri, ņemiet vērā šādus ieteikumus: ■ Turiet trimeri sagāztu pret vietu, kura tiek apgriezta; tas ir labākais apgriešanas laukums. ■ Trimmeris labāk griež, to pārvietojot pār griežamo zonu no kreisās uz labo pusi; pārvietojot no labās uz kreiso pusi tas darbojas mazāk efektīvi. ■ Izmantojiet griešanai auklas galu; negrūdiet nenopļautā zālē auklas galvu. ■ Atsišanās pret stiepļu un koka žogiem izraisa auklas ātrāku dilšanu vai pat salūšanu. Atsišanās pret ķieģeļu sienām, apmalēm un kokiem var paātrināt auklas dilšanu. ■ Izvairieties no kokiem un krūmiem. Aukla var bojāt koka mizu, koka dekoratīvos elementus, apmales un žoga daļas. AUKLAS VIRZĪšANA PIEZĪME: Trimmeris ir aprīkots ar automātiskās padeves galviņu. Sitieni pa galviņu, mēģinot virzīt auklu, var sabojāt trimmeri, izraisot garantijas anulēšanu. ■ Trimmera darbības laikā atlaidiet slēdža mēlīti. ■ Pagaidiet divas sekundes un nospiediet slēdža mēlīti. PIEZĪME: Ar katru slēdža mēlītes apturēšanu un iedarbināšanu aukla padodas par apmēram 1/4 collu, līdz tā sasniedz zāles deflektora griešanas asmens garumu. ■ Atsāciet griešanu. MANUā LA AUKLAS VIRZĪšANA Skatiet 7. att. ■ Izņemiet akumulatoru. ■ Nospiediet melno pogu uz auklas galviņas, vienlaikus velkot auklu, lai to virzītu manuāli. ■ Pēc jaunās trimera auklas noregulēšanas vienmēr atgrieziet iekārtu normālajā darba pozīcijā, pirms to ieslēdzat. NOREGULĒJAMS GRIEšANAS DIAMETRS Skatiet 9. att. ■ Augu aizsargu pagrieziet darba pozīcijā, lai nejauši nenogrieztu puķes vai stādus. ■ Noņemiet akumulatoru. ■ Noregulējiet zāles deflektora “griešanas diametra bīdni”, lai pielāgotu griešanas ceļa diametru. Ir 2 diametra opcijas: 30cm, 25cm. ■ Piezīme. Mazāka diametrs griešanas ceļš maksimāli palielinās darbības laiku un griešanas ātrumu, bet lielāks griešanas ceļš palīdzēs ātrāk pabeigt griešanas darbu. TRIMERA
AUKLAS NOGRIEŠANAS ASMENS UZ
AIZSARGA Skatiet 10. att. Šis trimmeris ir aprīkots ar auklas griešanas asmeni, kas atrodas uz zāles deflektora. Vislabākā griešanas kvalitāte iegūstama, ja auklu izvelk, līdz to nogriež auklas griešanas asmens. Izbīdiet auku, kad dzirdat dzinēju darbojamies ātrāk kā parasti vai samazinās griešanas efektivitāte. Tā tiks saglabāts labākais sniegums un aukla būs pietiekami gara, lai to pareizi izbīdītu. BRĪDINā JUMS Ja nepieciešama detaļu nomaiņa, tad šim nolūkam drīkst izmantot tikai oriģinālās detaļas. Citu rezerves daļu izmantošanas gadījumā var rasties briesmas un ir iespējami darbarīka bojājumi. BRĪDINā JUMS Lai izvairītos no nopietnām traumām, obligāti atvienojiet akumulatoru no instrumenta, kad veicat tīrīšanas vai apkopes darbus.
EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG AR TR HE EL LT ETLatviski VISPāRĒJā APKOPE Pirms katras lietošanas pārbaudiet visu produktu, vai tam nav bojātu, trūkstošu vai vaļīgu daļu, piemēram, skrūvju, uzgriežņu, bultskrūvju un vāciņu. Stingri pievelciet visus stiprinātājus un vāciņus un neizmantojiet šo produktu, līdz nomainītas visas trūkstošās vai bojātās daļas. Lai saņemtu palīdzību. Tīrot plastmasas daļas, izvairieties no šķīdinātāju lietošanas. Vairums plastmasu pārdošanā pieejamo šķīdinātāju iedarbībā var sabojāties. Izmantojiet tīru drānu, lai notīrītu, piemēram, netīrumus, putekļus, eļļu un smērvielas. BRĪDINāJUMS Nekādā gadījumā neļaujiet nonākt saskarē ar plastmasas elementiem, piemēram, bremžu šķidrumam, benzīnam, naftas produktiem un eļļām ar paaugstinātu mitrināšanas spēju. Ķīmiskās vielas var bojāt, vājināt vai iznīcināt plastmasas, kas var izraisīt nopietnas traumas. Klients var remontēt vai mainīt tikai daļu sarakstā norādītās daļas. Visas citas daļas jāmaina pilnvarotā apkopes centrā. LāDĒT āJS UN AKUMULATORS 29697/29807 - 24V 43Wh Litija akumulators 29837 - 24V 86Wh Litija akumulators 29817/29827 - 24V Lādētājs AKUMULATORA NOŅEMš ANA UN SAGATAVOšANA PāRSTRāDEI Par jaunākajām rezerves daļām un piederumiem sazinieties ar klientu apkalpošanas dienestu. BRĪDINāJUMS Kad noņemat akumulatoru, nosedziet akumulatora spailes ar izturīgu līmlenti. Nemēģiniet likvidēt vai izjaukt akumulatoru vai atvienot tā daļas. Litija jonu un niķeļa- kadmija akumulatori jāutilizē pareizi. Turklāt nekādā gadījumā nepieskarieties abām spailēm ar metāla priekšmetiem un/vai korpusa daļām, jo var rasties īsslēgums. Uzglabājiet to bērniem nepieejamā vietā. Šo brīdinājumu neievērošana var izraisīt aizdegšanos un/vai nopietnas traumas.
Skatiet 12. att. Izmantojiet tikai savīto 1.5mm diametra vienas šķiedras griešanas auklu. ■ Izņemiet akumulatoru. ■ Iespiediet izciļņus spoles vāka pusē. ■ Lai noņemtu, pavelciet spoles saturētāju uz augšu. ■ Noņemiet veco spoli. ■ Lai uzstādītu jaunu spoli, pārliecinieties, vai aukla atrodas jaunās spoles spraugā. Pārliecinieties, vai auklas gals ir izstiepts apmēram 6 collas aiz spraugas. ■ Jauno spoli uzstādiet tā, lai aukla un sprauga būtu salāgota ar auklas galviņas actiņu. Iebīdiet auklu actiņā. ■ Velciet auklu no auklas galviņas tā, lai tā nāktu no spoles spraugas. ■ Uzlieciet spoles saturētāju, izciļņus iespiežot spraugās un spiežot uz leju, līdz spoles saturētājs ar klikšķi nonāk vietā.
Skatiet 12 - 13. att. ■ Izņemiet akumulatoru. ■ Noņemiet spoli no auklas galviņas. PIEZĪME: Noņemiet veco auklu, kas palikusi uz spoles. ■ Nogrieziet apmēram 9 pēdas garu auklas gabalu. Izmantojiet tikai 0,065 collu diametra vienas šķiedras auklu. ■ Ievietojiet auklu spoles augšējās daļas enkurveida atverē. Tiniet auklu ar spoles augšējo daļu pulksteņrādītāju kustības virzienā, kā parādīts ar bultiņām uz spoles. Ielieciet auklu augšējā spoles atloka spraugā, atstājot aiz spraugas apmēram 6 collas. Neuzpildiet par daudz. Pēc auklas satīšanas vajadzētu palikt apmēram 1/4 collu lielam atstatumam starp uztīto auklu un spoles ārējo malu. ■ Uzlieciet spoli un spoles vāku. Informāciju par spoles nomaiņu skatiet iepriekš šajā rokasgrāmatā.. TRIMMERA UZGLABāš ANA ■ Pirms uzglabāšanas izņemiet trimmera akumulatoru. ■ Notīriet no trimmera visus svešķermeņus. ■ Glabājiet to bērniem nepieejamā vietā. ■ Glabājiet atstatus no korodējošām vielām, piemēram, dārza ķimikālijām un ledus kausēšanas sāls. ■ Darbarīks jāglabā un jāuzlādē vēsā vietā. Akumulators kalpo ilgāk, ja tiek glabāts temperatūrā, kura nav zemāka vai augstāka par normālo vides temperatūru.
EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG AR TR HE EL LT ETLatviski ■ Nekad neatstājiet akumulatoru neuzlādētu. Pēc lietošanas ļaujiet akumulatoram atdzist un tad to nekavējoties no jauna uzlādējiet. ■ Glabājiet akumulatoru vietās, kur temperatūra ir zem 27°C un nav mitruma. ■ Akumulatoriem laika gaitā samazinās lādiņietilpība. Jo augstāka temperatūra, jo ātrāk akumulators zaudē lādiņietilpību. Ja ilgāku laiku nelietojat krūmgriezi, tad tomēr reizi mēnesī vai divos mēnešos uzlādējiet akumulatoru. Tādā gadījumā akumulators kalpos ilgāk. PROBLĒMU NOVĒR šANA PROBLĒMA IESPĒJAMAIS CĒLONIS RISINĀJUMS Izmantojot automātiskās padeves galviņu, aukla nevirzīsies uz priekšu. Aukla ir sasējusies. Ieeļļojiet ar silikona aerosolu
Uz spoles nepietiek stiegras. Ievietojiet vairāk stiegras. Skatiet nodaļā Papildus stiegras nomainīšana šajā rokasgrāmatā. Aukla ir nodilusi par īsu. Velciet auklu, vienlaikus spiežot pogu. Aukla ir samudžinājusies uz spoles. Noņemiet stiegru no spoles un pārtiniet. Skatiet nodaļā Papildus stiegras nomainīšana šajā rokasgrāmatā. Zāle aptinas ap ass korpusu un auklas galvu. Garas zāles nopļaušana zemes līmenī. Grieziet garu zāli virzienā no augšas uz leju, lai novērstu satīšanos. Motoru neizdodas iedarbināt, nospiežot slēdža mēlīti. Akumulators nav drošs. Lai nostiprinātu akumulatoru, pārliecinieties, vai fiksatori abās akumulators pusēs fiksējas vietā. Akumulators nav uzlādēts. Uzlādējiet akumulatoru atbilstoši modelim pievienotajiem norādījumiem. Kāts nav pilnībā pievienots. Pārliecinieties, ka liektais kāts ir pilnībā ievietots kāta sakabē uz augšējā kāta un nostipriniet kāta sakabi.
Greenworks Tools garantijas politika DIY ierīcēm Šī garantija attiecas tikai uz bojātām daļām/komponentēm un neattiecas uz labojumiem saistībā ar:
1. Normāls nolietojums un plīsumi.
2. Ikdienas saskaņošana un pielāgošana.
3. Bojājumi, kurus izraisījusi nepareiza apiešanās/ļaunprātīga
izmantošana/nepareiza lietošana vai nolaidība.
4. Pārkaršana apkopes neveikšanas dēļ.
5. Bojājumi, kas radušies tādēļ, ka pielāgojumi/stiprinājumi kļuvuši vaļīgi/
atvienojušies apkopes neveikšanas dēļ.
6. Bojājumi, kas radušies tīrot ar ūdeni.
7. Ierīces apkopi vai labošanu veikuši Greenworks Tools neapstiprināti
8. Ierīces nepareizi uzstādītas vai pielāgotas.
9. Bojājumus izraisījusi ierīces nepareiza lietošana.
10. Bojājumus izraisījusi ierīces nepareiza ieziemošana (spiediena
11. Sastāvdaļas, kas uzskatāmas par palīgmateriāliem parasti nesedz
garantija, tai skaitā, bet neaprobežojoties ar:
asmens un tā sastāvdaļas
plates un instrumentu turētāji
12. Noteiktas preces var saturēt komponentes kā dzinējus, transmisijas
no dažādiem ražotājiem, šīs sastāvdaļas attieksies uz attiecīgā ražotāja garantijas politiku, izņemot, ja Greenworks Tools Europe GmbH piekrīt izskatīt sūdzības ārpus ražotāja garantijas perioda.
