MANUAL DE UTILIZADOR G24LT30M GREENWORKS

FUNCIONAMIENTO DE LA DESBROZADORA

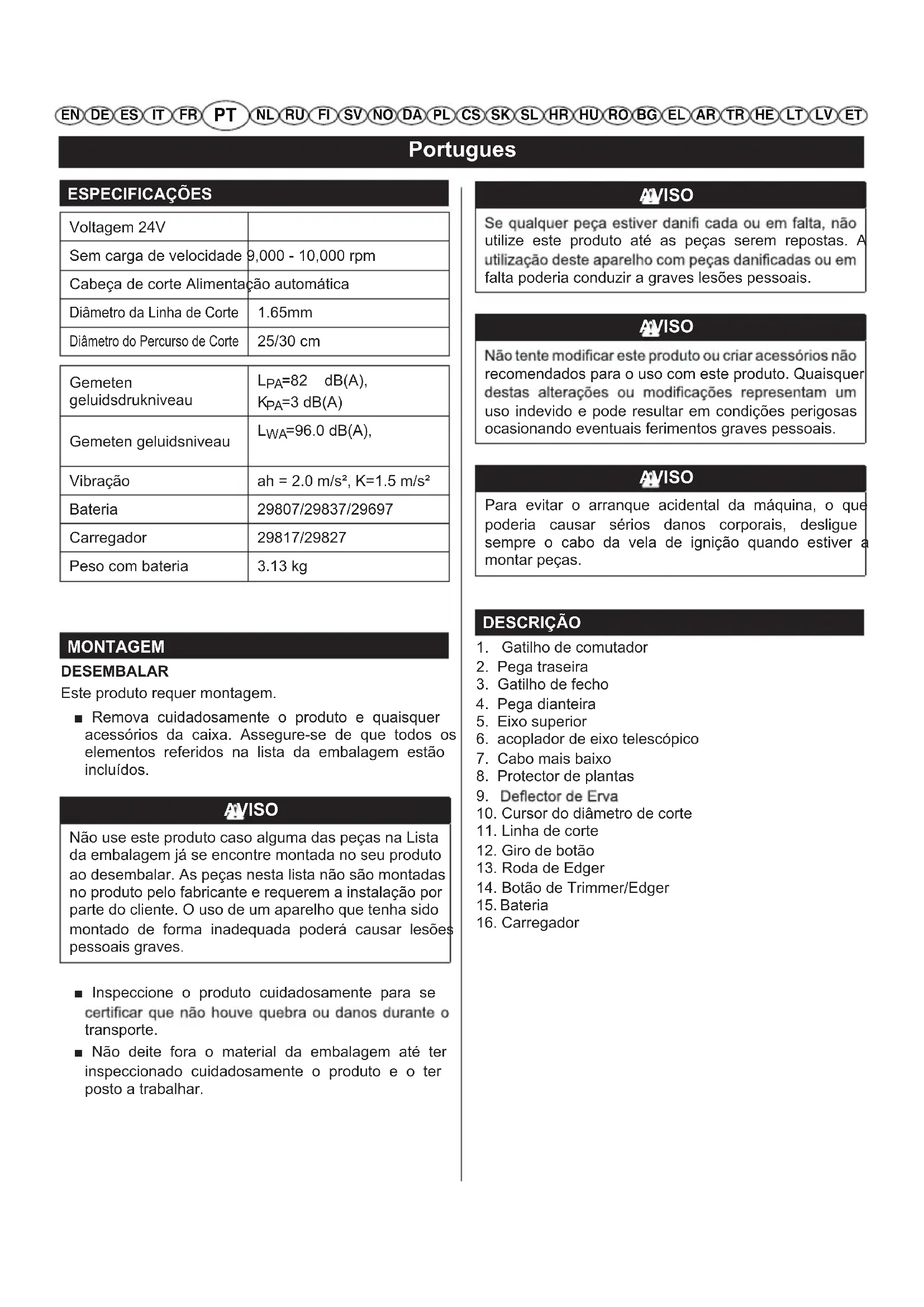

EN DE ES IT PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETPortugues ESPECIFICAÇÕES Voltagem 24V Sem carga de velocidade 9,000 - 10,000 rpm Cabeça de corte Alimentação automática Diâmetro da Linha de Corte 1.65mm Diâmetro do Percurso de Corte 25/30 cm MONTAGEM DESEMBALAR Este produto requer montagem. ■ Remova cuidadosamente o produto e quaisquer acessórios da caixa. Assegure-se de que todos os elementos referidos na lista da embalagem estão incluídos. AVISO Não use este produto caso alguma das peças na Lista da embalagem já se encontre montada no seu produto ao desembalar. As peças nesta lista não são montadas no produto pelo fabricante e requerem a instalação por parte do cliente. O uso de um aparelho que tenha sido montado de forma inadequada poderá causar lesões pessoais graves. ■ Inspeccione o produto cuidadosamente para se transporte. ■ Não deite fora o material da embalagem até ter inspeccionado cuidadosamente o produto e o ter posto a trabalhar. AVISO utilize este produto até as peças serem repostas. A falta poderia conduzir a graves lesões pessoais. AVISO recomendados para o uso com este produto. Quaisquer uso indevido e pode resultar em condições perigosas ocasionando eventuais ferimentos graves pessoais. AVISO Para evitar o arranque acidental da máquina, o que poderia causar sérios danos corporais, desligue sempre o cabo da vela de ignição quando estiver a montar peças. DESCRIÇÃO

1. Gatilho de comutador

10. Cursor do diâmetro de corte

14. Botão de Trimmer/Edger

=96.0 dB(A), Vibração ah = 2.0 m/s², K=1.5 m/s² Bateria 29807/29837/29697 Carregador 29817/29827 Peso com bateria 3.13 kg

o bserve a Figura 2. AVISO Evite tocar na lâmina. Caso contrário podem ocorrer graves ferimentos. ■ Retire os parafusos fornecidos da estrutura do motor. Monte o protector de plantas nas ranhuras à volta da base da estrutura do motor ■ Encaixe o deflector de erva nas ranhuras na cabeça do aparador. ■ Rode para a esquerda para fixar o deflector de erva no lugar. ■ Alinhe os furos para os parafusos no deflector de erva com os furos na cabeça da roçadora. ■ Instale os parafusos fornecidos e aperte-os rodando para a direita com uma chave Philips. FUNCIONAMENTO AVISO Ao familiarizar-se com este produto, não deixe de ter todos os cuidados. Lembre-se de que uma fracção de ferimentos. AVISO Use sempre óculos de protecção ou óculos de segurança com protecções laterais quando utilizar ferramentas eléctricas. Caso contrário, os seus olhos poderão ser atingidos por objectos provocando graves ferimentos. AVISO com este produto. Não utilize quaisquer equipamentos complementares ou acessórios não recomendados pelo fabricante deste produto. O uso de equipamentos complementares ou acessórios não recomendados pode provocar graves ferimentos físicos. Para instruções de carregamento completas, consulte os Manuais do Utilizador para os seus modelos de bateria e carregador de bateria. NOTA: Para evitar lesões corporais graves retire sempre a bateria e mantenha as mãos afastadas do botão de bloqueio ao carregar ou transportar a ferramenta.

PARA INSTALAR A BATERIA

o bserve a Figura 3. ■ Coloque a bateria no aparador. Alinhe as nervuras salientes da bateria com as ranhuras na porta da bateria do aparador. ■ Assegure-se que fecho no fundo da bateria fica no lugar e que a bateria está bem instalada e fixa no aparador antes de iniciar a operação.

PARA RETIRAR A BATERIA

o bserve a Figura 3. ■ Liberte o gatilho de controlo da velocidade variável para parar o aparador. ■ Pressione e mantenha o botão de fecho da bateria no fundo da bateria. ■ Remova a bateria do aparador.

Observe a Figura 4. ■ A altura do eixo não pode ser ajustada. ■ Insira o eixo curvado no acoplador de eixo na parte superior do mesmo. ■ Aperte o acoplador rodando-o para a direita. Assegure-se que as partes superior e inferior do eixo estão bem apertadas antes de reinstalar a bateria. Assegure-se que o eixo está bem apertado antes de reinstalar a bateria.

LIGAR/DESLIGAR O APARADOR

Observe a Figura 5. ■ Para ligar o cortador de sebes, agarre no punho frontal com uma mão enquanto segura o punho traseiro com a outra mão, certificando-se de que liberta o gatilho de bloqueio enquan to aperta o gatilho de velocidade variável.

OPERAÇÃO DO CORTADOR DE SEBES

Observe a Figura 6. Siga estas dicas ao utilizar o aparador: ■ Segure no cortador com a mão direita na pega traseira e a mão esquerda na pega dianteira. ■ Mantenha as duas mãos firmes durante a operação. ■ O cortador deve ser seguro numa posição confortável, com a pega traseira à altura da anca. ■ Corte as sebes mais altas de cima para baixo. Isto evitará que a erva se enrole no eixo e na cabeça de fio o que poderia causar danos ou sobreaquecimento. ■ Remova a bateria do cortador. ■ Retire a erva. AVISO Qualquer contacto com a cabeça de corte do aparador durante a operação pode originar graves lesões corporais.

Observe a Figura 8. Siga estas dicas ao utilizar o aparador: ■ Mantenha o aparador inclinado para a zona a cortar; esta é a melhor área de corte. ■ O aparador irá cortar melhor quando movimentado da esquerda para a direita na área a cortar; este é menos eficaz quando movimentado da direita para a esquerda. ■ Utilize a ponta do fio para cortar; não force a cabeça de fio de corte na relva não cortada. ■ As cercas de madeira ou arame provocam um desgaste excessivo do fio, ou mesmo a sua quebra. As paredes de pedra e tijolo, as bermas e a madeira podem desgastar rapidamente o fio. ■ Evite as árvores e arbustos. A casca de árvore, as molduras de madeira, os frisos e as estacas das cercas podem ser danificados facilmente pelo fio de corte.

NOTA: O aparador está equipado com uma cabeça de alimentação automática. Bater na cabeça para tentar a garantia. ■ Com o aparador em funcionamento liberte o gatilho. ■ Espere dois segundos e carregue no gatilho. NOTA: o polegadas com cada paragem e puxe o gatilho até que o de corte. ■ Retome o corte.

AVANÇO MANUAL DO FIO

Observe a Figura 7. ■ Retire a bateria. ■ Empurre o botão preto situado na cabeça do 0.635cmp fio enquanto puxa pelo fio para avançar o fio manualmente. ■ Após ter estendido a nova linha do aparador, volte sempre a colocar a máquina na sua posição normal de operação antes de a ligar.

DIÂMETRO AJUSTÁVEL DE CORTE

Observe a Figura 9. ■ Rode o protector para a posição de funcionamento para evitar o corte de flores ou plantas por engano. ■ Retire a bateria. ■ Ajuste o “cursor do diâmetro de corte” no deflector de erva para ajustar o percurso de diâmetro de corte. Há 2 opções de diâmetro: 30cm, 25cm. ■ Nota: um diâmetro mais pequeno irá maximizar o tempo de funcionamento e a velocidade de corte, enquanto que um diâmetro de corte maior ajudará a completar a tarefa com maior rapidez. LÂMINA DE CORTE DE APARADOR DE LINHA Observe a Figura 10.

lâmina de corte. Para conseguir o melhor corte, avance que o motor trabalha mais rápido do que o normal ter estendido a nova linha do aparador, volte sempre a colocar a máquina na sua posição normal de operação antes de a ligar. AVISO Utilize unicamente peças sobresselentes genuínas aparelho.

EN DE ES IT FR NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETPortugues AVISO Para evitar graves lesões pessoais, remova sempre a bateria da ferramenta ao limpar ou ao realizar qualquer manutenção.

soltas, tais como parafusos, porcas, cavilhas, tampas, falta sejam substituídas. Evite o uso de solventes ao limpar as peças plásticas. A maioria dos plásticos são susceptíveis de sofrerem danos provocados por vários tipos de solventes comerciais etc. AVISO travão, gasolina, produtos à base de petróleo, óleos penetrantes, etc. entrem em contacto com as peças plásticas. o ou destruir o plástico, o que pode provocar lesões corporais graves. Apenas as peças que são indicadas na lista de peças se destinam a ser reparadas ou substituídas pelo cliente. Todas as outras peças devem ser substituídas num Centro de Assistência Autorizado.

CARREGADOR E BATERIA

29697/29807 - 24V 43Wh Bateria de lítio 29837 - 24V 86Wh Bateria de lítio 29817/29827 - 24V Carregador REMOÇÃO DA BATERIA PREPARAÇÃO PARA A RECICLAGEM Consulte o serviço de assistência ao cliente sobre as mais recentes peças sobresselentes e acessórios. AVISO Após a remoção, tape os terminais da bateria com bateria nem remover qualquer dos seus componentes. As baterias de ião-lítio ou de níquel-cádmio devem ser recicladas ou devidamente eliminadas. Além disso, nunca toque em ambos os terminais com objectos metálicos e/ou peças do corpo uma vez que pode provocar um curto-circuito. Mantenha afastado das crianças. O não cumprimento destes avisos pode provocar incêndio e/ou lesões graves.

SUBSTITUIÇÃO DA BOBINA

Observe a Figura 12. diâmetro de 1.5mm. ■ Retire a bateria. ■ Empurre as abas laterais da cobertura de bobina. ■ Puxe o retentor de bobina para cima para retirar. ■ Retire a bobina usada. ■ Para instalar a nova bobina, assegure-se que o fio está inserido na ranhura na nova bobina. Assegure-se que a extremidade do fio está estendida aproximadamente 15cm abaixo da ranhura. ■ Instale a nova bobina para que o fio e a ranhura estejam alinhados com o ilhó na cabeça do fio. Enfie o fio no ilhó. ■ Puxe o fio estendendo a partir da cabeça do fio para que o fio se liberte da ranhura na bobina. ■ Reinstale o retentor de bobina libertando as aletas nas ranhuras e empurrando para baixo até que o retentor de bobina faça um clique.

o bserve a Figura 12-13. ■ Retire a bateria. ■ Retire a bobina da cabeça de fio. NOTA: ■ Corte um pedaço de fio de aproximadamente 3 metros. Use um fio de monofilamento com diâmetro de 1.5 mm. ■ Insira o fio no orifício da âncora na parte superior da bobina. Enrole o fio à volta da parte superior da bobina no sentido dos ponteiros do relógio, conforme apresentado pelas setas na bobina. Coloque o fio na ranhura na falange da bobina superior, deixando cerca de 15 cm estendido abaixo da ranhura. Não encha em demasia. Após enrolar o fio, deve haver pelo menos 0.635cm de polegada entre o fio enrolado

ARMAZENAMENTO DO APARADOR

■ Retire a bateria do aparador antes de armazená-lo. ■ Limpe todos os materiais estranhos do aparador. ■ Conserve-o fora do alcance das crianças. ■ Mantenha-o afastado de agentes corrosivos tais como produtos químicos de jardim e sais de remoção de gelo. ■ Arrume e carregue a bateria num local fresco. As temperaturas inferiores ou superiores à temperatura ambiente normal reduzem a vida útil de uma bateria. ■ Nunca arrume uma bateria descarregada. Depois da utilização, espere que a bateria arrefeça e recarregue-a imediatamente. ■ Armazene o compartimento das baterias com temperatura abaixo dos 27°C e longe da humidade. ■ Todas as baterias perdem a capacidade de carga com o tempo. Quanto mais alta for a temperatura, mais rapidamente a bateria perde a capacidade de carga. Se não utilizar o corta-sebes durante muito tempo, carregue a bateria todos os meses ou de dois em dois meses. Isto prolongará o tempo de vida útil da bateria.

RESOLUÇÃO DE PROBLEMAS

Problema Possível Causa Solução

cabeça de alimentação automática.

bobina. Consulte a secção aplicável de Erva enredada no revestimento do Cortar a relva alta ao nível do solo. Corte as ervas altas de cima para baixo O motor não arranca quando o interruptor de activação é deprimido. abas em cada lado da bateria encaixam no lugar. A bateria não está carregada. Carregue a bateria de acordo com as instruções incluídas no seu modelo de máquina. O eixo não está completamente ligado. Assegure-se que o eixo curvado está bem assente no acoplador de eixo na parte superior do eixo e fixe o acoplador de eixo.

Accu Lader Nível de pressão sonora medido

=3 dB(A) Nível de potência sonora medido

Todas as máquinas novas da Greenworks Tools são fornecidas com 2 anos de garantia para as peças e o trabalho a partir da data de compra original. Está disponível uma garantia de 30 dias para as máquinas de uso profissional, dado que as ferramentas da Greenworks Tools são concebidas principalmente para ser utilizadas por consumidores de bricolagem. Esta garantia não é transmissível. LIMITAÇÕES Esta garantia apenas se aplica a peças/componentes defeituosos e não cobre as reparações devido ao seguinte:

1. Desgaste habitual

2. A afinação ou ajuste

3. O dano causado por um manuseamento inadequado/abuso/mau uso/

4. O sobreaquecimento devido à falta de manutenção.

5. O dano devido a que os acessórios/fixações se desapertaram / soltaram

por culpa de uma falta de manutenção.

6. O dano causados por uma limpeza com água.

7. As máquinas assistidas ou reparadas por um centro de assistência não

autorizado pela Greenworks Tools.

8. As máquinas mal montadas ou mal ajustadas.

9. O dano causado por um uso inadequado da máquina.

10. O dano causado por um mau acondicionamento para o inverno

11. A garantia não costuma cobrir os elementos considerados peças

consumíveis, incluindo, entre outros, o seguinte: ● Pilhas ● Cabos elétricos ● Lâminas e conjuntos de lâminas ● Cintos ● Filtros ● Porta-ferramentas

12. Alguns produtos podem conter componentes como motores ou

transmissões de um fabricante alternativo; estes elementos estarão sujeitos à política de garantia do fabricante correspondente exceto nos casos em que a Greenworks Tools Europe GmbH acorde assumir qualquer reclamação fora do período de garantia desse fabricante.

13. Os artigos de segunda mão não estão cobertos pela presente política

14. A colocação de peças sobressalentes ou componentes adicionais não

fornecidos nem autorizados pela Greenworks Tools Europe GmbH. Garantia Para solicitar uma garantia sobre qualquer produto coberto por esta política é necessário apresentar a prova de compra original. O comprovativo do cartão de crédito não constitui uma prova de compra suficiente. Em primeiro lugar, em caso de garantia, o consumidor deve devolver o produto no local original onde o comprou com a sua prova de compra. A máquina será enviada para as nossas instalações de serviço centrais, onde será feita uma inspeção. Caso se descubra que a máquina tem uma falha será reparada e enviada de volta para o endereço do consumidor sem qualquer custo. As máquinas que custem menos de 100 €, incluindo os impostos de vendas, costumam ser substituídas. Se, nas instalações de serviço centrais se descobrir que a máquina não tem qualquer falha, será avisado o consumidor que tem de pagar o custo da reparação. Esta política de garantia está sujeita a alterações periódicas para se adaptar às necessidades de novos produtos. Estará disponível uma cópia da última política e garantia em www.greenworkstools.eu PTGreenworks Tools garantiebeleid voor doe-het-zelfmachine GARANTIETERMIJN Al het nieuwe Greenworks Tools gereedschap wordt geleverd met een garantie van 2 jaar op onderdelen en werk vanaf de aankoopdatum. Een garantie van 30 dagen is beschikbaar voor machines die professioneel worden gebruikt, aangezien Greenworks Tools vooral ontworpen zijn voor doe-het-zelvers. Deze garantie is niet overdraagbaar. BEPERKINGEN Deze garantie is uitsluitend van toepassing op defecte onderdelen en dekt geen herstellingen als gevolg van:

• encontra-se em conformidade com as disposições relevantes da Directiva sobre Máquinas (2006/42/EC)

• se encontra em conformidade com as provisões das outras seguintes Directivas

2014/30/EU (Directiva EMC), e 2000/14/EC (directiva sobre ruído) incluindo (2005/88/EC) Além disso, declaramos que

• as seguintes (partes/cláusulas de) normas harmonizadas europeias foram utilizadas Nível de potência sonora medido 93.3 dB(A) Nível de potência sonora garantido 96 dB(A) Método de avaliação de conformidade para o anexo VI/ Directiva 2000/14/EC Local, data: Changzhou, 02/09/2016 Assinatura: Gary Gao Naixin (BEng, CEng, MIET) Vice-presidente de Engenharia

Greenworks Tools Europe GmbH Wankelstrasse 40. 50996 Koln Germany DECLARAÇÃO EC DE CONFORMIDADE PARA MÁQUINAS Fabricante: Changzhou Globe Co., Ltd. Endereço: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 China Nome e endereço da pessoa autorizada a compilar o dossier técnico: Nome: Gary Gao Naixin (Director de Equipamento Eléctrico para Exteriores) Endereço: Pelo presente declaramos que o produto Modelo...........................................................................................................21227 Número de série........................................... Ver etiqueta de do produto Ano de construção.........................................Ver etiqueta de do produto

• encontra-se em conformidade com as disposições relevantes da Directiva sobre Máquinas (2006/42/EC)

• se encontra em conformidade com as provisões das outras seguintes Directivas

2014/30/EU(Directiva EMC), e 2000/14/EC (directiva sobre ruído) incluindo (2005/88/EC) Além disso, declaramos que

• as seguintes (partes/cláusulas de) normas harmonizadas europeias foram utilizadas Nível de potência sonora medido 93.3 dB(A) Nível de potência sonora garantido 96 dB(A) Método de avaliação de conformidade para o anexo VI/ Directiva 2000/14/EC Local, data: Changzhou, 02/09/2016 Assinatura: Gary Gao Naixin (BEng, CEng, MIET) Vice-presidente de Engenharia
