BEDIENUNGSANLEITUNG G24LT30M GREENWORKS

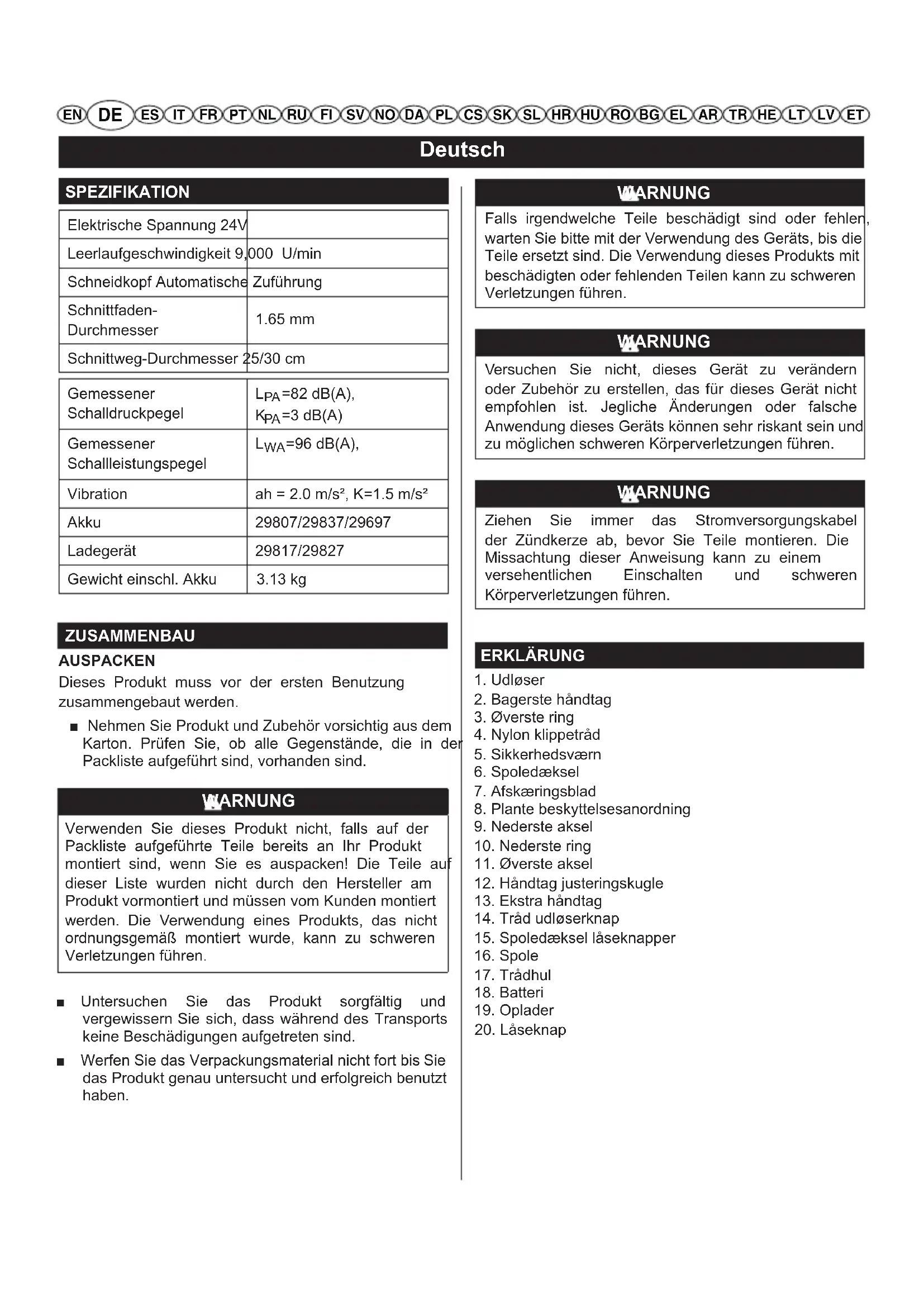

DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETDeutsch SPEZIFIKATION Elektrische Spannung 24V Leerlaufgeschwindigkeit 9,000 U/min Schneidkopf Automatische Zuführung Schnittfaden- Durchmesser

Schnittweg-Durchmesser 25/30 cm ZUSAMMENBAU AUSPACKEN Dieses Produkt muss vor der ersten Benutzung zusammengebaut werden. ■ Nehmen Sie Produkt und Zubehör vorsichtig aus dem Karton. Prüfen Sie, ob alle Gegenstände, die in der Packliste aufgeführt sind, vorhanden sind. WARNUNG Verwenden Sie dieses Produkt nicht, falls auf der Packliste aufgeführte Teile bereits an Ihr Produkt montiert sind, wenn Sie es auspacken! Die Teile auf dieser Liste wurden nicht durch den Hersteller am Produkt vormontiert und müssen vom Kunden montiert werden. Die Verwendung eines Produkts, das nicht ordnungsgemäß montiert wurde, kann zu schweren Verletzungen führen. ■ Untersuchen Sie das Produkt sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind. ■ Werfen Sie das Verpackungsmaterial nicht fort bis Sie das Produkt genau untersucht und erfolgreich benutzt haben. WARNUNG Falls irgendwelche Teile beschädigt sind oder fehlen, warten Sie bitte mit der Verwendung des Geräts, bis die Teile ersetzt sind. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör zu erstellen, das für dieses Gerät nicht empfohlen ist. Jegliche Änderungen oder falsche Anwendung dieses Geräts können sehr riskant sein und zu möglichen schweren Körperverletzungen führen. WARNUNG Ziehen Sie immer das Stromversorgungskabel der Zündkerze ab, bevor Sie Teile montieren. Die Missachtung dieser Anweisung kann zu einem versehentlichen Einschalten und schweren Körperverletzungen führen. ERKLÄRUNG

pankesåL .02 Gemessener Schalldruckpegel

=3 dB(A) Gemessener Schallleistungspegel

Siehe Abbildung 2. WARNUNG Die am Grasabweiser angebrachte Fadenschneideklinge ist scharf. Vermeiden Sie Kontak mit der Klinge. Ein Kontakt kann zu schweren Verletzungen führen! ■ Schrauben Sie die mitgelieferten Schrauben vom Gehäuse los. Passen Sie den Pflanzenschutz in die Schlitze um das Unterteil des Motorgehäuses ein. ■ Setzen Sie den Grasabweiser in die Schlitze am Schneidkopf. ■ Drehen Sie den Grasabweiser gegen den Uhrzeigersinn fest. ■ Richten Sie die Schraubenöffnungen im Grasabweiser auf die Öffnungen im Schneidkopf aus. ■ Führen Sie die mitgelieferten Schrauben ein und ziehen Sie sie mit einem Kreuzschlitzschraubendreher im Uhrzeigersinn fest. INBETRIEBNAHME WARNUNG Auch wenn Sie Ihr Gerät gut kennen, ist bei der Verwendung höchste Vorsicht geboten. Wenn Sie nur für einen kurzen Moment unvorsichtig sind, können schwere Verletzungen entstehen. WARNUNG Tragen Sie bei der Verwendung eines elektrischen Werkzeugs stets eine Schutzbrille mit Seitenschutz. Die Missachtung dieses Hinweises kann dazu führen, dass Gegenstände in Ihre Augen geschleudert werden und zu schweren Verletzungen führen. WARNUNG Verwenden Sie niemals Klingen, hämmernde Geräte, Drähte oder Seile an diesem Produkt. Verwenden Sie keine Aufsätze oder Zubehör, das nicht vom h ersteller dieses Geräts empfohlen wird. Der Gebrauch von nicht empfohlenen Aufsätzen oder Zubehör kann zu schweren Körperverletzungen führen. Für vollständige Anweisungen zum Laden lesen Sie bitte die Bedienungsanleitung Ihres Akku- und Ladegerätmodells. BITTE BEACHTEN: Entfernen Sie zur Vermeidung schwerer Verletzungen beim Tragen bzw. dem Transport des Werkzeugs immer erst den Akku und halten Sie es nicht in der Nähe des Entriegelungsknopfs fest. AKKUPACK EINSETZEN Siehe Abbildung 3. ■ Setzen Sie den Akku in den Trimmer ein. Richten Sie den Steg des Akkus auf die Furche im Akkuanschluss aus. ■ Lassen Sie die Lasche an der Unterseite des Akkus einrasten und vergewissern Sie sich vor Beginn des Betriebs, dass der Akku sicher im Gerät sitzt. AKKUPACK ENTFERNEN Siehe Abbildung 3. ■ Lösen Sie die variable Geschwindigkeitskontrolle, um den Trimmer auszuschalten. ■ Drücken Sie den Knopf für die Akkulasche an der Unterseite des Akkus und halten Sie ihn gedrückt.

Siehe Abbildung 5. ■ Halten Sie zum Starten des Strimmers den vorderen Griff mit einer Hand, während Sie den anderen Griff mit der hinteren h and halten; drücken Sie dabei den Sperrhebel und den Auslöser für die variable Gewschwindigkeitseinstellung.

EN ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETDeutsch ■ Lassen Sie zum Ausschalten des Trimmers einfach die variable Geschwindigkeitskontrolle los.

BETRIEB DES TRIMMERS

Siehe Abbildung 6. Befolgen Sie bei der Benutzung des Trimmers die folgenden Hinweise: ■ Halten Sie den Trimmer mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff fest. ■ Halten Sie das Gerät während des Betriebs gut fest. ■ Der Trimmer sollte in einer komfortablen Position gehalten werden, dabei sollte der hintere Griff sich etwa in Hüfthöhe befinden. ■ Schneiden Sie hohes Gras von oben nach unten. Dadurch wird verhindert, dass Gras sich um das Schaftgehäuse und den Fadenkopf wickelt, was zu einer Beschädigung aufgrund von Überhitzung führen könnte. Falls sich Gras um den Fadenkopf wickelt: ■ Entfernen Sie den Akku aus dem Trimmer. ■ Entfernen Sie das Gras. WARNUNG Halten Sie den Trimmer jederzeit vom Körper fern und auf Abstand. Jeder Kontakt mit dem Trimmerschneidkopf, während dieser sich im Betrieb

Siehe Abbildung 8. Befolgen Sie bei der Benutzung des Trimmers die folgenden Hinweise: ■ Halten Sie die Motorsense geneigt auf den zu schneidenden Bereich zu. So erhalten Sie die besten Schnittresultate. ■ Der Trimmer schneidet besser, wenn er von links nach rechts über den Schnittbereich geführt wird; er ist weniger effektiv, wenn er von rechts nach links geführt wird. ■ Lassen Sie die Fadenspitze schneiden. Zwingen Sie den Fadenkopf nicht in ungeschnittenes Gras. ■ Draht- und Lattenzäune verursachen zusätzlichen Fadenverschleiß und evtl. selbst ein Brechen des Fadens. Stein- und Ziegelmauern, Randsteine und Holz können zu einem sehr schnellen Verschleiß des Fadens führen. ■ Vermeiden Sie Bäume und Sträucher. Baumrinde, Holzverzierungen, Außenwandverkleidungen und Zaunpfosten können leicht durch den Faden beschädigt werden.

VORSCHIEBEN DES FADENS

BITTE BEACHTEN: Der Trimmer verfügt über einen Kopf mit automatischem Fadenvorschub. Ein Aufschlagen des Kopfes zum Vorschieben des Fadens beschädigt den Trimmer und lässt die Garantie ungültig werden. ■ Lassen Sie bei laufendem Trimmer den Auslöser los. ■ Warten Sie zwei Sekunden und drücken Sie dann wieder den Auslöser. BITTE BEACHTEN: Der Faden wird bei jedem Anhalten und Starten des Auslöserschalters um etwa 6,35mm vorgeschoben, bis der Faden in der Länge bis zu der Schnittklinge am Grasabweiser reicht. ■ Arbeiten Sie weiter.

VORSCHIEBEN DES FADENS VON HAND

Siehe Abbildung 7. ■ Entfernen Sie den Akku. ■ Zum Vorschieben des Fadens von h and, drücken Sie den schwarzen Knopf am Fadenkopf, während Sie gleichzeitig am Faden ziehen. ■ Bringen Sie das Gerät nach dem Herausschieben neuen Fadens immer erst wieder in die normale Betriebsposition, bevor Sie es einschalten. EINSTELLBARER SCHNITTDURCHMESSER Rand FUNKTION WARNUNG: Stellen Sie immer sicher, dass Sie den Rasentrimmer anhalten und die Schneidfäden sich nicht mehr drehen, bevor Sie zwischen dem Rasentrimm-Modus und Kantenschneid-Modus wechseln. Dieser Fadentrimmer ermöglicht den mühelosen Wechsel zwischen Kantenschneiden und Rasentrimmen. Zum Wechsel von dem Rasentrimm-Modus (das Motorgehäuse ist für horizontales Schneiden ausgerichtet) zum Kantenschneiden, müssen Sie den Fadentrimmer halten (vom Boden heben) und die obere Manschette (3) ziehen und dann den unteren Schaft (11) ungefähr 180 Grad (siehe Abbildung11) im Uhrzeigersinn drehen. Zum Wechseln aus dem Kantenschneid-Modus (das Motorgehäuse ist zum vertikalen Schneiden ausgerichtet) zum Gras schneiden, müssen Sie den Trimmer etwas anheben und das Fußpedal betätigen (Abbildung 3).Der Trimmerkopf wird sich dann um ungefähr 180 Grad nach links drehen (siehe Abbildung 11).

EN ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETDeutsch WARNUNG Bei einem Austausch von Teilen dürfen nur Originalersatzteile verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder Ihr Gerät beschädigen. WARNUNG Entfernen Sie zur Vermeidung schwerer Verletzungen bei der Reinigung oder der Durchführung anderer Wartungsarbeiten immer erst den Akku aus dem Werkzeug.

ALLGEMEINE WARTUNG UND PFLEGE

Überprüfen Sie vor dem Gebrauch zunächst das gesamte Produkt auf beschädigte, fehlende oder lockere Teile, wie Schrauben, Muttern, Bolzen, Abdeckungen usw. Ziehen Sie alle Befestigungen und Abdeckungen fest und benutzen Sie das Produkt nicht, bis alle fehlenden oder beschädigten Teile ersetzt wurden. Verwenden Sie zur Reinigung von Plastikteilen keine Lösungsmittel. Die meisten Plastikarten können durch verschiedene Arten kommerzieller Lösungsmittel beschädigt werden. Verwenden Sie zum Entfernen von Verschmutzungen, Staub, Öl, Schmiermitteln usw. ein sauberes Tuch. WARNUNG Produkte auf Erdölbasis usw. mit Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, schwächen oder zerstören, was zu schweren Verletzungen führen kann. Nur die in der Stückliste aufgeführten Teile sind zur Reparatur oder den Austausch durch den Kunden vorgesehen. Alle anderen Teile müssen durch den autorisierten Kundendienst ausgetauscht werden.

29697/29807- 24V 43Wh Lithium Akku 29837- 24V 86Wh Lithium Akku 29817/29827- 24V Ladegerät ENTFERNEN DES AKKUS UND VORBEREITUNG FÜR DAS RECYCLING Wenden Sie sich für weitere Informationen über das neueste Zubehör und Ersatzteile an den Kundendienst. WARNUNG Kleben Sie die Pole des Akkus nach der Entnahme mit strapazierfähigem Klebeband ab. Versuchen Sie nicht, den Akku zu zerstören oder zu zerlegen oder einzelne Teile zu entfernen. Lithium-Ionen und Nickel-Cadmium Akkus müssen recycelt bzw. ordnungsgemäß entsorgt werden. Berühren Sie außerdem niemals die beiden Pole mit Metallobjekten und/oder Körperteilen, da dies zu einem Kurzschluss führen kann. Von Kindern fernhalten. Eine Nichtbeachtung dieser Warnungen kann Feuer und/oder schwere Verletzungen verursachen!

Siehe Abbildung 12. einem Durchmesser von 1.5mm. ■ Entfernen Sie den Akku. ■ Drücken Sie die beiden Laschen an der Seite des Spulendeckels. ■ Ziehen Sie die Spulenhalterung zum h erausnehmen nach oben. ■ Nehmen Sie die alte Spule heraus. ■ Achten Sie beim Einsetzen der neuen Spule darauf, dass der Faden sich im Schlitz der neuen Spule befindet. Vergewissern Sie sich, dass das Ende des Fadens etwa 15cm aus dem Schlitz herausgeführt ist. ■ Setzen Sie die neue Spule so ein, dass der Faden und der Schlitz auf die Öse im Fadenkopf ausgerichtet sind. Führen Sie den Faden durch die Öse. ■ Ziehen Sie an dem Faden, der aus dem Fadenkopf heraussteht, so dass der Faden sich aus dem Schlitz in der Spule löst. ■ Setzen Sie die Spulenhalterung wieder ein, indem Sie die Laschen in die Schlitze drücken bis die Spulenhalterung einrastet.

AUSTAUSCHEN DES FADENS

Siehe Abbildung 12 - 13. ■ Entfernen Sie den Akku. ■ Entnehmen Sie die Spule aus dem Fadenkopf. BITTE BEACHTEN: Entfernen Sie alten Faden, der sich ■ Schneiden Sie ein etwa 3m langes Stück Faden zurecht. Verwenden Sie ausschließlich Monofilamentfaden mit einem Durchmesser von 1.5mm. ■ Führen Sie den Faden in das Ankerloch im oberen Bereich der Spule. Wickeln Sie den Faden im Uhrzeigersinn um den oberen Bereich der Spule, wie durch die Pfeile auf der Spule angezeigt. Führen Sie den Faden in den Schlitz am oberen Spulensteg,

EN ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETDeutsch so dass er etwa 15cm über den Schlitz hinaussteht. Nicht überfüllen. Nach dem Aufwickeln des Fadens sollte zwischen dem aufgewickelten Faden und der Außenkante der Spule ein Abstand von mindestens

■ Ersetzen Sie die Spule und setzen Sie dann den Spulendeckel wieder auf.Lesen Sie den Abschnitt über den Austausch der Spule weiter oben in dieser Gebrauchsanweisung.

LAGERUNG DES TRIMMERS

■ Entfernen Sie vor der Einlagerung den Akku aus dem Trimmer. ■ Befreien Sie den Trimmer von allen Fremdkörpern. ■ Lagern Sie ihn an einem für Kinder unzugänglichem Ort. ■ Von Korrosionsmitteln, wie Gartenchemikalien und Streusalz, fernhalten. ■ Halten Sie einen nicht verwendeten Akku von metallischen Objekten fern, wie beispielsweise Büroklammern, Münzen, Schlüsseln, Schrauben, Nägeln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen können. Der Kurzschluss der Kontakte des Akkus kann Verbrennungen oder Brände auslösen ■ Vermeiden Sie jeden Kontakt mit der Akkuflüssigkeit auf Grund einer missbräuchlichen Verwendung. Wenn Akkuflüssigkeit verspritzt wurde, muss der betroffene Bereich mit klarem Wasser abgespült werden. Suchen Sie einen Arzt auf, wenn Flüssigkeit in die Augen geraten ist. Verspritzte Akkuflüssigkeit kann zu Reizungen oder Verbrennungen führen. ■ Lagern Sie den Akku trocken und bei einer Temperatur von weniger als 27°C. ■ Ziehen Sie den Netzstecker Ihres Geräts ab oder nehmen Sie den Akku aus dem Gerät, bevor Sie Einstellungen vornehmen, Zubehörteile auswechseln oder das Gerät aufräumen. Dadurch vermeiden Sie das Risiko, dass Ihr Gerät unbeabsichtigt eingeschaltet wird. FEHLERBEHEBUNG PROBLEM MÖGLICHER GRUND LÖSUNGFaden wird bei Verwendung des Kopfes mit automatischem Vorschub nicht vorgeschoben.Der Faden ist verklebt. Mit Silkonspray ölen.Nicht genügend Faden auf der Spule. Montieren Sie mehr Faden. Siehe dazu den Abschnitt über die Ersetzung des Fadens in dieser Bedienungsanleitung

Faden ist abgenutzt und zu kurz. Ziehen Sie am Faden während Sie den Knopf drücken. Der Faden ist um die Spule verwickelt. Entfernen Sie den Faden von der Spule und wickeln Sie in auf. Siehe dazu Abschnitt über die Ersetzung des Fadens in dieser Bedienungsanleitung.Gras wickelt sich um das Schaftgehäuse und den Fadenkopf.Hohes Gras wird zu nah am Boden geschnitten.Schneiden Sie hohes Gras von oben nach unten, um ein Verwickeln zu vermeiden. Motor springt nicht an, wenn Griffhebel gedrückt wird.Akku ist nicht eingerastet. Zum Einrasten des Akkupacks sicherstellen, dass die Laschen an den Seiten des Akkupacks eingerastet sind.Akku ist nicht geladen. Akkupack gemäß der mit Ihrem Modell Schaft nicht ganz verbunden. Vergewissern Sie sich, dass der gebogene Schaft ganz in der Schaftkupplung des unteren Schafts sitzt und sichern Sie die Schaftkupplung.

6. aelescopische schachtkoppeling

SÄÄDETTÄVÄ LEIKKUUSÄDE

Greenworks Werkzeuggarantie für Heimwerkergeräte GEWÄHRLEISTUNGSFRIST Alle neuen Greenworks Werkzeuge sind mit einer 2 Jahre Garantie auf Teile und Arbeit ab Kaufdatum ausgestattet. Eine 30 Tage Garantie ist für Maschinen im professionellen Einsatz verfügbar, weil Greenworks Werkzeuge hauptsächlich für den Einsatz durch Heimwerker konstruiert sind. Diese Garantie ist nicht übertragbar. EINSCHRAÄNKUNGEN Diese Garantie gilt nur für defekte Teile/Komponenten und deckt keine Reparaturen ab aufgrund von:

1. Normaler Abnutzung.

2. Routinewartungen oder Einstellungen.

3. Durch falsche Handhabung/Missbrauch/Fehlanwendung oder

Vernachlässigung verursachte Schäden.

4. Überhitzung aufgrund von fehlender Wartung.

5. Schäden aufgrund von durch fehlende Wartung lockeren/gelösten

Anschlüssen/Befestigungen.

6. Durch Reinigung mit Wasser verursachte Schäden.

7. Maschinen die nicht von einem autorisierten Greenworks Kundendienst

gewartet oder repariert wurden.

8. Maschinen die falsch montiert oder eingestellt wurden.

9. Schäden aufgrund falscher Benutzung der Maschine.

10. Schäden aufgrund von falscher Wintereinlagerung (Hochdruckreiniger).

11. Elemente die als Verschleißteile betrachtet werden sind normalerweise

nicht von dieser Garantie abgedeckt, einschließlich, aber nicht beschränkt auf: ● Akkus ● Elektrische Kabel ● Klingen und Klingeneinheiten ● Bänder ● Filter ● Spannfutter und Werkzeughalter

12. Bestimmte Produkte können Teile wie Motoren, Getriebe von anderen

Herstellern enthalten, diese Elemente unterliegen der entsprechenden Herstellergarantie, außer in Fällen wo Greenworks Tools Europe GmbH zustimmt Ansprüche außerhalb der genannten Herstellergarantiefrist zu akzeptieren.

13. Gebrauchte Waren sind nicht von dieser Garantie abgedeckt.

14. Die Montage von Ersatzteilen oder zusätzlichen Teilen die nicht von

Greenworks Tools Europe GmbH geliefert oder zugelassen sind. Garantie Für einen Gewährleistungsanspruch auf ein Produkt unter dieser Garantie ist ein Original-Kaufbeleg erforderlich. Kreditkartenauszüge sind als Kaufbeleg ausreichend. Im Falle eines Garantiefalls sollte der Kunde das Produkt zuerst mit dem Kaufbeleg zu ein Einkaufsort bringen. Die Maschine wird an unsere zentrale Serviceeinrichtung gesendet und dort überprüft. Wenn die Maschine fehlerhaft ist, wird sie repariert und kostenfrei an die Kundenadresse gesendet. Maschinen die für unter 100 € einschließlich Mahrwertsteuer verkauft werden, werden generell ersetzt. Wenn die zentrale Serviceeinrichtung feststellt, dass die Maschine nicht ursächlich für den Fehler ist, wird der Kunde informiert, dass er die Kosten der Reparatur zu tragen hat. Änderungen dieser Garantie sind vorbehalten, um neue Produkte einzubeziehen. Eine Kopie der aktuellen Garantie ist verfügbar auf www.greenworkstools.eu. DEGaranzia Utensili Greenworks per Dispositivi per Lavori fai da te

DECLARACIÓN CE DE CONFORMIDAD PARA MAQUINARIA Hersteller: Changzhou Globe Co., Ltd. Adresse: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China Name und Adresse der Person, die autorisiert ist, die technische Akte zusammenzustellen: Name: Gary Gao Naixin (Leiter Motorgartengeräte) Adresse: Hiermit erklären wir, dass das Produkt Kategorie………………………………………………... ELEKTRO-RASENTRIMMER Modell......................…………………………………………………................… 21227 Seriennummer …………………………………………. siehe Produkt-Leistungsschild Baujahr………................…………….......................… siehe Produkt-Leistungsschild

• in Übereinstimmung mit den entsprechenden Bestimmungen der Maschinenrichtlinie ist (2006/42/EC)

• mit den Bestimmungen der folgenden anderen EC-Richtlinien übereinstimmt 2014/30/EU (EMC-Richtlinie), und 2000/14/EC (Geräuschemissionen durch Geräte im Außeneinsatz) einschl. (2005/88/EC) und weiterhin erklären wir, dass
