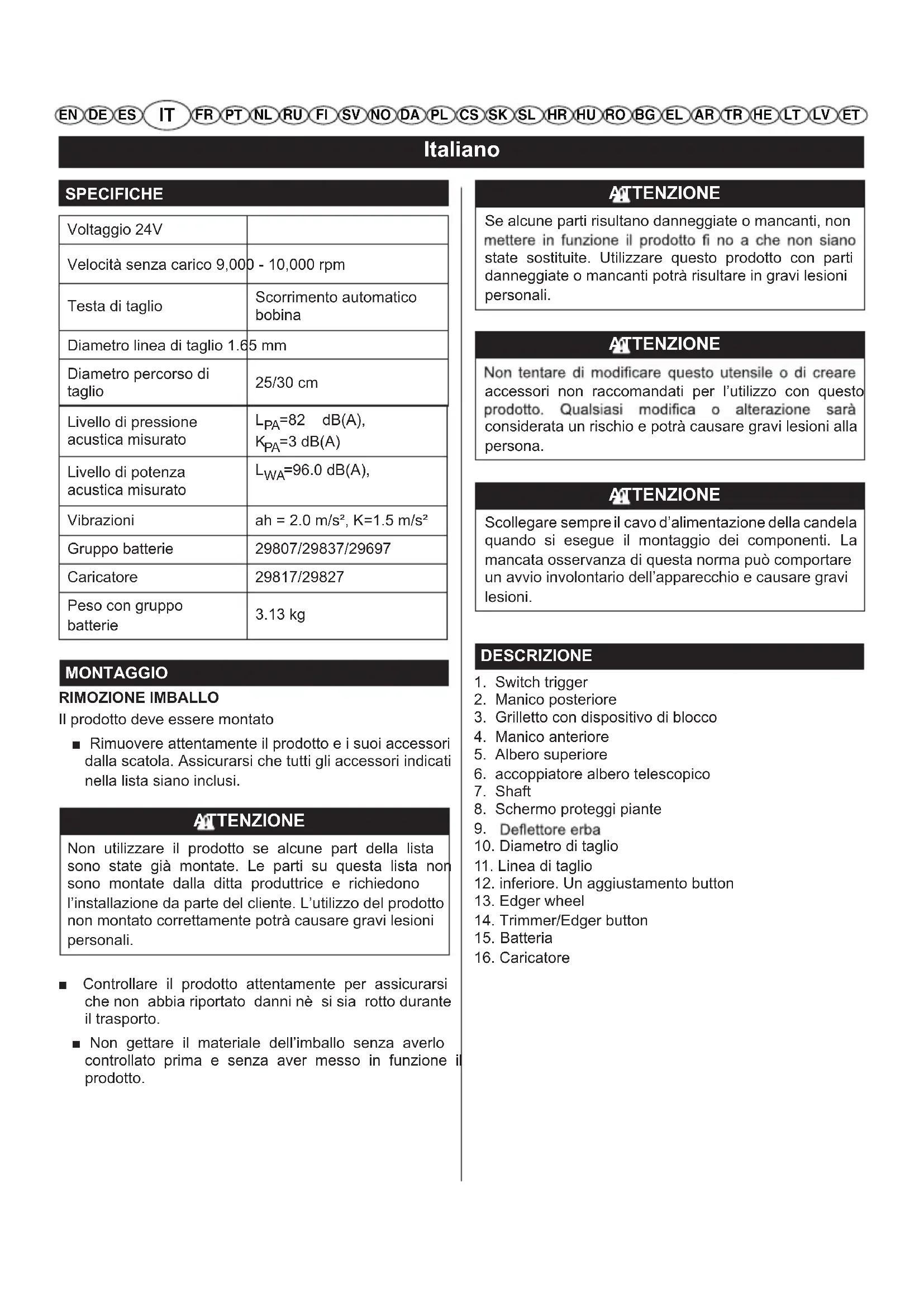

EN DE IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETItaliano SPECIFICHE Voltaggio 24V Velocità senza carico 9,000 - 10,000 rpm Testa di taglio Scorrimento automatico bobina Diametro linea di taglio 1.65 mm Diametro percorso di taglio 25/30 cm MONTAGGIO RIMOZIONE IMBALLO Il prodotto deve essere montato ■ Rimuovere attentamente il prodotto e i suoi accessori dalla scatola. Assicurarsi che tutti gli accessori indicati nella lista siano inclusi. ATTENZIONE Non utilizzare il prodotto se alcune part della lista sono state già montate. Le parti su questa lista non sono montate dalla ditta produttrice e richiedono l’installazione da parte del cliente. L’utilizzo del prodotto non montato correttamente potrà causare gravi lesioni personali. ■ Controllare il prodotto attentamente per assicurarsi che non abbia riportato danni nè si sia rotto durante il trasporto. ■ Non gettare il materiale dell’imballo senza averlo controllato prima e senza aver messo in funzione il prodotto. ATTENZIONE Se alcune parti risultano danneggiate o mancanti, non state sostituite. Utilizzare questo prodotto con parti danneggiate o mancanti potrà risultare in gravi lesioni personali. ATTENZIONE accessori non raccomandati per l’utilizzo con questo considerata un rischio e potrà causare gravi lesioni alla persona. ATTENZIONE Scollegare sempre il cavo d’alimentazione della candela quando si esegue il montaggio dei componenti. La mancata osservanza di questa norma può comportare un avvio involontario dell’apparecchio e causare gravi lesioni. DESCRIZIONE

3. Grilletto con dispositivo di blocco

6. accoppiatore albero telescopico

8. Schermo proteggi piante

10. Diametro di taglio

12. inferiore. Un aggiustamento button

Batteria Livello di pressione acustica misurato

=3 dB(A) Livello di potenza acustica misurato

=96.0 dB(A), Vibrazioni ah = 2.0 m/s², K=1.5 m/s² Gruppo batterie 29807/29837/29697 Caricatore 29817/29827 Peso con gruppo batterie

Vedere la Figura 2. ATTENZIONE Evitare il contatto con la lama. La mancata osservanza di questa norma potrà risultare in gravi lesioni personali. ■ Rimuovere le viti incluse dalla sede del motore. Installare gli schermi per la protezione delle piante nelle fessure attorno alla base del motore. ■ Inserire il deflettore dell'erba nelle fessure della testa di taglio. ■ Girare in senso antiorario per bloccare il deflettore dell'erba al suo posto. ■ Allineare i fori delle viti nel deflettore dell'erba con i fori nella testa di taglio. ■ Installare le viti fornite e serrare girando in senso orario con un giravite phillips. FUNZIONAMENTO ATTENZIONE Eventuali distrazioni durante l’utilizzo di questo prodotto potranno causare una perdita di controllo dell’utensile. Ricordare che una minima disattenzione potrà causare gravi danni alla persona. ATTENZIONE Indossare sempre visiere o occhiali di sicurezza con protezioni laterali mentre si utilizzano elettroutensili. Il mancato rispetto di questa regola di base potrà causare gravi lesioni personali dal momento che si potrà essere colpiti agli occhi da materiali di rimbalzo. ATTENZIONE Non utilizzare lame, dispositivi di sicurezza, cavi e funi su questo prodotto. Non utilizzare componenti o accessori non raccomandati dalla ditta produttrice. L’utilizzo di componenti o accessori non raccomandati potrà causare gravi danni alla persona. Per istruzioni riguardanti il caricamento, far riferimento al Manuale d'istruzioni per il gruppo batterie e i modelli di caricatore. NOTA: Per evitare gravi lesioni personali, rimuovere sempre il gruppo batterie e tenere le mani lontane dal tasto di blocco quando si trasporta o sposta l'utensile.

PER INSTALLARE IL GRUPPO BATTERIE

Vedere la Figura 3. ■ Inserire il gruppo batterie nell'utensile. Allineare le costolette a rilievo sul gruppo batterie con i solchi nella porta della batteria dell'utensile. ■ Assicurarsi che la linguetta sulla parte inferiore del gruppo batterie si inserisca correttamente al suo posto e che il gruppo batterie sia assicurato nell'utensile prima di avviare le operazioni.

PER RIMUOVERE IL GRUPPO BATTERIE

Vedere la Figura 3. ■ Rilasciare il grilletto del controllo della velocità varabile per bloccare l'utensile. ■ Premere e tenere premuto il tasto per rilasciare la linguetta delle batterie posizionato nella parte inferiore del gruppo batterie. ■ Rimuovere il gruppo batterie dall'utensile. ASTA TELESCOPICA Vedere la Figura 4. ■ Non è possibile regolare la lunghezza dell'albero. ■ Inserire l'albero ricurvo sulla parte superiore dell'accoppiatore. ■ Serrare l'accoppiatore girandolo in senso orario. Assicurarsi che le parti superiori e inferiori dell'albero siano serrate accuratamente prima di reinstallare il gruppo batterie.

Vedere la Figura 5. ■ Per avviare il rifinitore, afferrare il manico anteriore con una mano mentre si regge il manico posteriore con l'altra assicurandosi di rilasciare il grilletto di blocco mentre si preme il grilletto della velocità variabile. ■ Per bloccare l'utensile, rilasciare il grilletto della velocità variabile.

MESSA IN FUNZIONE DEL BORDATORE

Vedere la Figura 6. Seguire queste istruzioni quando si utilizza il tagliabordi: ■ Reggere il bordatore con la mano destra sul manico posteriore e la mano sinistra sul manico posteriore. ■ Reggere saldamente con entrambe le mani l'utensile mentre è in funzione. ■ Reggere il bordatore in una posizione comoda con il manico posteriore all'altezza del fianco. ■ Tagliare l'erba alta con un movimento dall'alto verso il basso. In questo modo si eviterà che l'erba si arrotoli attorno all'albero e che la testa di taglio possa riportare danni da surriscaldamento. ■ Per rimuovere il gruppo batterie dal tagliabordi. ■ Per rimuovere l'erba. ATTENZIONE L'eventuale contatto con la testa di taglio potrà causare gravi lesioni personali.

Vedere la Figura 8. Seguire queste istruzioni quando si utilizza il tagliabordi: ■ Tenere il tagliabordi inclinato verso l’area di taglio, questa è la posizione di taglio ottimale. ■ L'utensile taglierà meglio se operato con un movimento da sinistra a destra sull'area di taglio; funzionerà peggio se operato da destra a sinistra. ■ Utilizzare la punta del filo per le operazioni di taglio; non forzare la testina a filo nell’erba. ■ Il contatto con filo spinato e recinzioni usura più rapidamente il filo e può addirittura romperlo. Muri, marciapiedi e legna usurano rapidamente il filo. ■ Evitare il contatto con alberi e arboscelli. La corteccia degli alberi, le modanature in legno, le pannellature e i paletti degli steccati possono essere danneggiati dal filo. AVANZAMENTO FILO NOTA: L'utensile è dotato di una testina con scorrimento garanzia. ■ Quando l'utensile è in funzione, rilasciare l'interruttore a grilletto. ■ Attendere due secongi, quindi premere l'interruttore a grilletto. NOTA: che si premerà il tasto a grilletto per avviare o bloccare ■ Riavviare le operazioni di taglio.

AVANZAMENTO MANUALE DEL FILO

Vedere la Figura 7. ■ Rimuovere la batteria. ■ Premere il tasto nero sulla testina a filo e contemporaneamente tirare manualmente il filo. ■ Una volta srotolato il filo di taglio, rimettere l'utensile nella normale posizione di funzionamento prima di riavviarlo.

DIAMETRO DI TAGLIO REGOLABILE

Vedere la Figura 9. ■ Ruotare lo schermo per proteggere le piante per evitare di tagliare fiori o piante per sbaglio. ■ Rimuovere il gruppo batterie. ■ Regolare il “diametro di taglio” sul deflettore erba per regolare la profondità del taglio. Esistono 2 opzioni di diametro: 30cm, 25cm. NOTA: un diametro di taglio piccolo ottimizzerà il tempo di avvio e la velocità di taglio, mentre un diametetro più ampio aiuterà a completare le operazioni di taglio più velocemente.

LAMA DI TAGLIO FI LO TAGLIABORDI

Vedere la Figura 10. dell'erba. Per operazioni di taglio ottimali, far scorrere il motore che scorre più velocemente del normale, o abbastanza lungo per essere svolto a dovere. ATTENZIONE In caso di sostituzione, utilizzare solo parti di ricambio originali. L’impiego di altri componenti potrebbe rappresentare un pericolo o danneggiare l'apparecchio.

EN DE ES FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETItaliano ATTENZIONE IPer evitare gravi lesioni personali, rimuovere sempre il gruppo batterie dall'utensile quando si svolgono le operazioni di pulizia o manutenzione. MANUTENZIONE GENERALE eventuali danni, parti mancanti o parti allentate come viti, dadi, bulloni, coperchi, ecc. Serrare tutti i dispositivi di blocco e i coperchi e non mettere in funzione il prodotto state sostituite. Evitare di utilizzare solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici è soggetta a danni di vario tipo da solventi commerciali e può essere danneggiata dal contatto con gli stessi. Utilizzare un panno pulito per rimuovere tracce si sporco, polvere, olio, grasso, ecc. ATTENZIONE Evitare che sostanze quali liquidi per i freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. vengano a contatto con parti metalliche. Le sostanze chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potrà risultare in gravi lesioni personali. Solo le parti indicate nella lista parti sono riparabili o sostituibili dall'operatore. Tutte le altre parti dovranno essere sostituite da un Centro Servizi Autorizzato.

RIMOZIONE GRUPPO BATTERIE E PREPARAZIONE

Contattare il centro servizi autorizzato per avere informzioni sulle parti di ricambio e gli accessori più nuovi. ATTENZIONE Al momento della rimozione, coprire i terminali del gruppo batterie con nastro isolante. Non tentare di distruggere o smontare il gruppo batterie né rimuovere i suoi componenti. Le batterie agli ioni di litio e al nichel-cadmio devono essere riciclate o smaltite correttamente. Non toccare i terminali con oggetti metallici, e/o con parti del corpo dal momento che si potrà causare un corto circuito. Tenere lontano dai bambini. La mancata osservanza di queste avvertenze potrà risultare in incendi e/o gravi lesioni personali.

SOSTITUZIONE DELLA BOBINA

Vedere la Figura 12. di diametro. ■ Rimuovere la batteria. ■ Premere i lati del coperchio della bobina. ■ Tirare il dispositivo per il blocco della bobina per rimuoverlo. ■ Rimuovere la vecchia bobina. ■ Per installare la nuova bobina, assicurasi che il filo sia stato inserito nella fessura sulla nuova bobina. Assicurarsi che l'estremità del filo si estenda di oltre 15 cm oltre la fessura. ■ Installare la nuova bobina in modo che il filo e la fessura siano allineate con l'occhiello nella testina a filo. Far scorrere il filo nell'occhiello. ■ Tirare il filo che passa dalla testina a filo in modo che il filo venga rilasciato dalla fessura nella bobina. ■ Reinstallare il dispositivo di blocco della bobina, premendo le linguette nelle fessure e premendo fino a che il dispositivo di blocco per la bobina non rimanga bloccato al suo posto. SOSTITUZIONE FILO Vedere la Figura 12 - 13. ■ Rimuovere la batteria. ■ Rimuovere la bobina dalla testina a filo. ■ Tagliare un pezzo di filo di una lunghezza paria a circa 3 m. Utilizzare solo filo monofilamento di 1.5 mm di diametro. ■ Inserire il filo nel foro di ancoraggio nella parte superiore della bobina. Arrotolare il filo attorno alla parte superiore della bobina in senso orario, come mostrato dalle frecce sulla bobina. Posizionare il filo nella fessura sulla flangia superiore della bobina, lasciando circa 15 cm oltre la fessura. Non

EN DE ES FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ETItaliano sovraccaricare. Una volta arrotolato il filo ci dovranno essere tra il filo arrotolato e la parte esterna della bobina almeno 0.635 cm. ■ Riposizionare bobina e coperchio. Far riferimento alla sostituzione della bobina nelle parti precedenti del presente manuale. RIMESSAGGIO BORDATORE ■ Rimuovere il gruppo batterie dal'utensile prima di riporlo ■ Rimuovere il materiale di scarto dall'utensile. ■ Riporre l'utensile in un luogo non raggiungibile dai bambini. ■ Tenerlo lontano da agenti corrosivi come prodotti da giardino e sali anti-ghiaccio. ■ Riporre e ricaricare la batteria in un luogo fresco. Le temperature inferiori o superiori ad una temperatura ambiente normale riducono la durata della batteria. ■ Non riporre mai una batteria scarica. Dopo l'uso, attendere che la batteria si raffreddi e quindi ricaricarla immediatamente. ■ Riporre il gruppo batterie a temperature inferiori ai 27°C e lontano da umidità. ■ Tutte le batterie nel tempo perdono la loro capacità di carica. Quanto più la emperatura è elevata, tanto più rapidamente la batteria perde la sua capacità di carica. Nel caso in cui il tagliasiepi non venga utilizzato per periodi prolungati, procedere alla ricarica della batteria tutti i mesi o ogni 2 mesi. Questa operazione ha per effetto di prolungare la durata della batteria."

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzionesi utilizzerà la testina per lo scorrimento automatico. bobina. sezione Sostituzione del Filo nel presente manuale.bobina. riavvolgerlo. Far riferimento alla sezione Sostituzione del Filo nel presente manuale.L'erba si arrotola attorno alla sede Si sta tagliando erba alta a raso terra.Tagliare l'erba alta dall'alto in basso per evitare che si arrotoli attorno all'albero. Il motore smette di funzionare quando l'interruttore a grilletto viene premuto. La batteria non è sicura. Per installare correttamente il gruppo batterie, assicurarsi che le linguette su ciascun lato del gruppo batterie scattino al loro posto.La batteria non è carica. Caricare il gruppo batterie secondo le istruzioni incluse nel modello.L'albero non è stato collegato completamente. Assicurarsi che l'albero curvo sia stato correttamente sistemato nell'accoppiatore sull'albero superiore e assicurare l'accoppiatore.

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro dalla data originale di acquisto. È disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principalmente per essere utilizzati da consumatori del mercato fai-da-te. Questa garanzia non è trasferibile. LIMITAZIONI Questa garanzia si applica solo a parti/componenti difettosi e non copre eventuali riparazioni dovute a:

1. Normale usura e consumo.

2. Regolazioni o alterazioni di routine.

3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non

4. Surriscaldamento a causa di mancata manutenzione.

5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/

scollegano a causa di mancanza di manutenzione.

6. Danni causati da operazioni di pulizia con acqua.

7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili

Greenworks non autorizzati.

8. Utensili non correttamente montati o regolati.

9. Danni causati da un utilizzo scorretto dell'utensile.

10. Danni causati da un riponimento invernale scorretto (idropulitrici a

11. Elementi considerati come parti consumabili non normalmente coperte

da garanzia, compresi ma non limitati a: ● Batterie ● Cavi elettrici ● Lame e gruppo lame ● Cinghie ● Filtri ● Mandrini e reggiutensili

12. Alcuni prodotti possono contenere componenti come motori e

trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive ditte produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produttrice di cui sopra. 13. Gli utensili di seconda mano non sono coperti dalla presente garanzia.

14. Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti

non forniti o approvati dalla Greenworks Tools Europe GmbH.

Garanzia Per presentare una richiesta di garanzia su qualsiasi prodotto è obbligatorio presentare una prova di acquisto dello stesso. Un estratto conto della carta di credito non si qualifica come sufficiente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrà riportare il prodotto nel luogo di acquisto originale assieme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi clienti centrale e verrà fatto un primo controllo. Se l'utensile è difettoso, dovrà essere riparato e inviato all'indirizzo del consumatore gratuitamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti. Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrà pagare per il costo delle riparazioni. Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispettare le necessità di nuovi prodotti. Una copia della garanzia più recente sarà disponibile presso il sito www.greenworkstools.eu.

Ditta produttrice: Changzhou Globe Co., Ltd. Indirizzo: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 Repubblica Popolare Cinese Nome e indirizzo della persona autorizzata a compilare il tecnico: Nome: Gary Gao Naixin (Direttore degli elettroutensili da esterni) Indirizzo: Con la presente dichiariamo che il presente prodotto Categoria .......................................................... TAGLIABORDI ELETTRICO A FILO Modello.............................................................................................................. 21227 Numero di serie ............................................ Vedere l'etichetta nominale sul prodotto Anno di costruzione .......................................Vedere l'etichetta nominale sul prodotto

• è conforme con le rilevanti norme della Direttiva Macchine 2006/42/EC

• è conforme con le norme delle seguenti Direttive Europee 2014/30/EU (Direttiva EMC), e 2000/14/EC (Direttiva sul Rumore) comprese (2005/88/EC) E inoltre, si dichiara di seguito che

• I seguenti standard europei armonizzati (parti/clausole degli stessi) sono stati utilizzati Livello di potenza sonora misurata 93.3 dB(A) Livello di potenza sonora garantita 96 dB(A) Metodo di valutazione della conformità svolto secondo l'Allegato VI/ Direttiva 2000/14/EC Luogo, data: Changzhou, 02/09/2016 Firma: Gary Gao Naixin (BEng, CEng, MIET) Vice Presidente Sezione Ingegneria
