NAUDOJIMO INSTRUKCIJA G24LT30M GREENWORKS

Baterija Punjač Išmatuotas garso slėgio lygis

=3 dB(A) Išmatuotas akustinis lygis

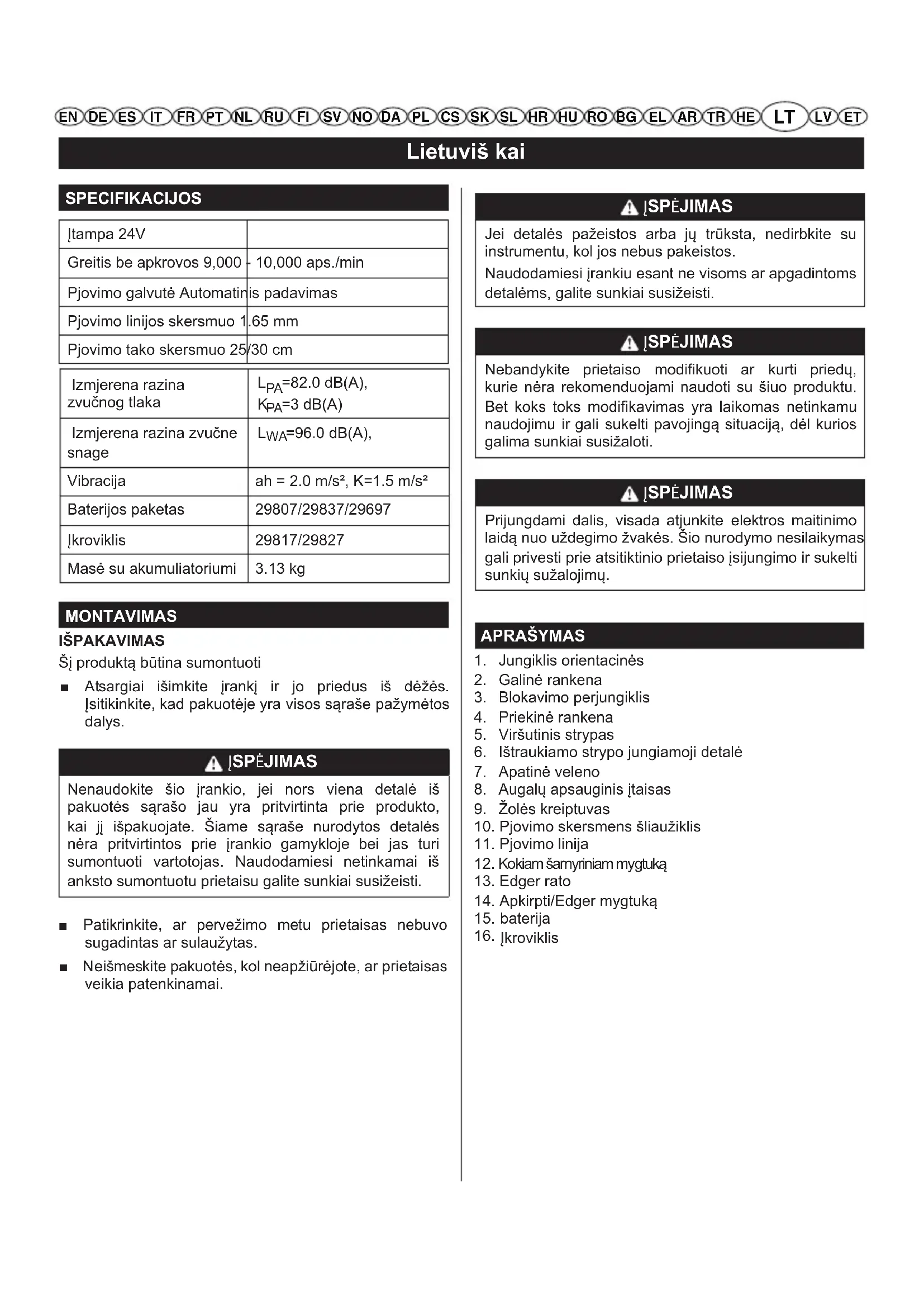

LT LV ETLietuviš kai SPECIFIKACIJOS Įtampa 24V Greitis be apkrovos 9,000 - 10,000 aps./min Pjovimo galvutė Automatinis padavimas Pjovimo linijos skersmuo 1.65 mm Pjovimo tako skersmuo 25/30 cm MONTAVIMAS IŠPAKAVIMAS Šį produktą būtina sumontuoti įknarį etikmiši iaigrastA■ ir jo priedus iš dėžės. Įsitikinkite, kad pakuotėje yra visos sąraše pažymėtos dalys. ĮSPĖJIMAS Nenaudokite šio įrankio, jei nors viena detalė iš pakuotės sąrašo jau yra pritvirtinta prie produkto, kai jį išpakuojate. Šiame sąraše nurodytos detalės nėra pritvirtintos prie įrankio gamykloje bei jas turi sumontuoti vartotojas. Naudodamiesi netinkamai iš anksto sumontuotu prietaisu galite sunkiai susižeisti. ovuben sasiateirp utem omiževrep ra ,etiknirkitaP■ sugadintas ar sulaužytas. sasiateirp ra ,etojėrūižpaen lok ,sėtoukap etiksemšieN■ veikia patenkinamai. baterija Įkroviklis ĮSPĖJIMAS Jei detalės pažeistos arba jų trūksta, nedirbkite su instrumentu, kol jos nebus pakeistos. Naudodamiesi įrankiu esant ne visoms ar apgadintoms detalėms, galite sunkiai susižeisti. ĮSPĖJIMAS Nebandykite prietaiso modifikuoti ar kurti priedų, kurie nėra rekomenduojami naudoti su šiuo produktu. Bet koks toks modifikavimas yra laikomas netinkamu naudojimu ir gali sukelti pavojingą situaciją, dėl kurios galima sunkiai susižaloti. ĮSPĖJIMAS Prijungdami dalis, visada atjunkite elektros maitinimo laidą nuo uždegimo žvakės. Šio nurodymo nesilaikymas gali privesti prie atsitiktinio prietaiso įsijungimo ir sukelti sunkių sužalojimų. APRAŠYMAS

1. Jungiklis orientacinės

5. Viršutinis strypas

6. Ištraukiamo strypo jungiamoji detalė

8. Augalų apsauginis įtaisas

12. Kokiam šarnyriniam mygtuką

14. Apkirpti/Edger mygtuką

Žr. 2 pav. ĮSPĖJIMAS Žolės kreiptuvo juostos pjovimo geležtė yra labai aštri. Geležtės nelieskite. Priešingu atveju, galite sunkiai susižeisti. ■ Iš variklio korpuso išsukite varžtus. ■ Pritvirtinkite gamyklinę apsaugą į griovelius aplink variklio korpuso pagrindą. ■ Žolės kreiptuvą įstumkite į žoliapjovės galvutės griovelius. ■ Žolės kreiptuvą užfiksuoti - jį pasukite prieš laikrodžio rodyklę. ■ Žolės kreiptuvo varžtų angeles sulyginkite su žoliapjovės galvutės angelėmis. ■ „Phillips“ atsuktuvu priveržkite varžtus, juos sukdami pagal laikrodžio rodyklę. VEIKIMAS ĮSPĖJIMAS Net jei su instrumentu dirbti jau įgudote, dirbdami nepraraskite budrumo. Prisiminkite, kad išsiblaškius užtenka vos akimirkos, kad sunkiai susižeistumėte. ĮSPĖJIMAS Dirbdami su elektra maitinamais prietaisais, visada dėvėkite apsauginius akinius arba akinius su šoniniu skydu. Dirbant be tokių apsauginių priemonių į jūsų akis gali patekti išsviestų objektų, ir dėl to galima sunkiai pažeisti akis. ĮSPĖJIMAS Niekada su šiuo įrankiu nenaudokite pjovimo geležčių, kultivavimo įtaisų, vielų ar virvių. Nenaudokite priedų, kurių nerekomendavo šio instrumento gamintojas. Naudojant tokius nerekomenduotus priedus galima sunkiai susižeisti. Visos įkrovimo instrukcijos pateikiamos baterijos paketo ir įkroviklio modelių vartotojo vadovuose. PASTABA: Įrankį nešant ar gabenant visada būtina išimti baterijų paketą bei rankas laikyti toliau nuo užrakinimo mygtuko, priešingu atveju galima sunkiai susižeisti.

BATERIJOS PAKETO TVIRTINIMAS

Žr. 3 pav. ■ Akumuliatorių įdėkite į įrankį. Akumuliatoriaus iškiliuosius spaustukus sulygiuokite su prietaiso akumuliatoriaus gnybto grioveliais. ■ Prieš pradėdami darbą patikrinkite, ar akumuliatoriaus fiksatorius užsifiksavo vietoje, ar akumuliatorius gerai įdėtas ir saugiai jį pritvirtinkite žoliapjovėje. BATERIJOS PAKETO IšĖMIMAS Žr. 3 pav. ■ Atleiskite kintamo greičio perjungiklį žoliapjovę sustabdyti. ■ Nuspauskite ir laikykite akumuliatoriaus fiksatorių, esantį jo apačioje. ■ Išimkite žoliapjovės akumuliatorių.

IŠTRAUKIAMAS STRYPAS

Žr. 4 pav. ■ Strypo ilgis nėra reguliuojamas. ■ Išlenktą strypą įkiškite į viršutinio strypo movą. ■ Jungiamąją detalę priveržkite ją pasukdami pagal laikrodžio rodyklę. Patikrinkite, ar viršutinė ir apatinė strypų dalys yra saugiai pritvirtintos, tik po to įdėkite akumuliatorių. ŽOLIAPJOVĖS ĮJUNGIMAS / IšJUNGIMAS Žr. 5 pav. ■ "Norėdami užvesti žoliapjovę, suimkite už priekinės rankenos viena ranka, o kita ranka tuo pačiu metu laikykite už galinės rankenos bei nuspauskite atrakinimo mygtuką, spausdami kintamo greičio perjungiklį. ■ Norėdami žoliapjovę sustabdyti, kintamo greičio perjungiklį atleiskite.

Žr. 6 pav. Dirbdami su žoliapjove, atlikite šiuos veiksmus: ■ Žoliapjovę laikykite dešine ranka už galinės rankenos, o kairę ranką ant priekinės rankenos. ■ Dirbdami, tvirtai laikykite prietaisą abiem rankomis. ■ Žoliapjovę būtina laikyti patogioje padėtyje, galinė rankena turi būti jūsų klubo aukštyje. ■ Ilgą žolę pradėkite pjauti nuo viršaus žemyn. Tokiu būdu žolė neapsiveja aplink veleną ir juostos galvutę, nes priešingu atveju galvutė gali būti pažeista dėl perkaitimo. Jei žolė apsivynioja aplink juostinę galvutę: ■ Išimkite iš žoliapjovės baterijos paketą. ■ Pašalinkite žolę. ĮSPĖJIMAS Įrankį visada laikykite toliau nuo savęs, išlaikydami atstumą tarp žoliapjovės ir savo kūno. Bet koks prisilietimas prie įrankio pjovimo galvutės darbo metu gali sukelti sunkius sužeidimus. PJOVIMO PATARIMAI Žr. 8 pav. Dirbdami su žoliapjove, atlikite šiuos veiksmus: ■ Įrankį laikykite pakeltą link pjaunamos vietos – tai yra geriausias pjovimo vieta. ■ Žoliapjovė pjauna geriau, kai ji stumiama iš kairės į dešinę pjaunamu plotu; pjovimo rezultatai yra prastesni, pjaunant iš dešinės į kairę. ■ Pjovimą atlikite juostos galiuku; juostinės žoliapjovės galvutės jėga nespauskite prie nenupjautos žolės. ■ Dėl vielinės ar kuolų tvoros juosta papildomai nusidėvi arba gali net nutrūkti. Juosta gali greitai nusidėvėti nuo akmeninės ar plytų sienos, šaligatvio krašto ir medžio. ■ Venkite medžių ir krūmų. Juosta gali lengvai pažeisti medžio žievę, medines dekoracijas ir tvoros stulpus. JUOSTOS PAILGINIMAS PASTABA: Įrankyje yra įrengta automatinio padavimo galvutė. Daužant galvutę, siekiant pailginti juostą, žoliapjovę galite sugadinti bei garantija nebegalios. ■ Kai žoliapjovė įjungta, atleiskite perjungiklį. ■ Palaukite dvi sekundes ir vėl nuspauskite perjungiklį. PASTABA: Kiekvieną kartą perjungiklį atleidus ir vėl nuspaudus, juosta pailginama maždaug 6,35 mm tol, kol juostos ilgis pasiekia žolės kreiptuvo pjovimo geležtės ilgį. ■ Toliau tęskite pjovimą.

JUOSTOS PAILGINIMAS RANKINIU BŪDU

Žr. 7 pav. ■ Išimkite bateriją. ■ Nuspauskite ant juostinės galvutės esantį juodą mygtuką, tuo pačiu metu traukdami juostą ranka, ją pailginti. ■ Prailginę pjovimo juostą, prieš įjungdami įrankį jį visada nustatykite įprastai darbo padėčiai.

REGULIUOJAMAS PJOVIMO SKERSMUO

Žr. 9 pav. ■ Augalų apsauginį įtaisą sukite į jo darbinę padėtį, kad netyčia nenupjautumėte gėlių ar kitų augalų. ■ Išimkite akumuliatorių. ■ Stumkite žolės kreiptuve esantį pjovimo skersmens šliaužiklį, norėdami nustatyti pjovimo tako skersmenį. Galimi 2 skersmens variantai: 30 cm，25cm ■ Pastaba: nustačius siauresnį pjovimo tako skersmenį, darbo laikas ir pjovimo greitis išnaudojamas geriausiai, o nustačius platesnį pjovimo tako skersmenį pjovimo darbai bus atliekami greičiau.

ŽOLĖS PJOVIMO LINIJOS GELEŽTĖ

Žr. 10 pav. Šioje žoliapjovėje žolės kreiptuve yra įrengta juostinė pjovimo geležtė. Norint pasiekti geriausių rezultatų, juostą traukite tol, kol pjovimo geležtė nupjauna ją reikiamo ilgio. Juostą galite pailginti bet kada, jei tik variklis dirba greičiau nei įprastai, arba kai sumažėja pjovimo našumas. Taip pasiekiama geriausių pjovimo rezultatų ir juosta išlaikoma pakankamo ilgio, kad ji galėtų būti pailginama. ĮSPĖJIMAS Dalių pakeitimo atveju reikia naudoti vien tik originalias atsargines dalis. Bet kokios kitos atsarginės dalies naudojimas gali sukelti pavojų arba sugadinti gaminį. ĮSPĖJIMAS Baterijos paketo neišėmus iš įrankio, kai jis valomas ar atliekami priežiūros darbai, galima sunkiai susižeisti.

Prieš kiekvieną naudojimą patikrinkite visą įrankį, ar jis nepažeistas, ar netrūksta detalių, ar jos neatsilaisvinę, pvz varžtai, veržlės, sraigtai, užmovos ir t. t. Tvirtai priveržkite visus fiksatorius ir užmovas bei įrankio nenaudokite, kol visos trūkstamos ir pažeistos detalės nebus pakeistos.

EN DE ES IT FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG AR TR HE EL LV ETLietuviš kai Valydami plastikines detales, nenaudokite tirpiklių. Įvairūs komerciniai tirpikliai lengvai pažeidžia daugelį plastikinių detalių paviršių ir gali jas apgadinti. Valydami purvą, dulkes, tepalus, alyvas ir t. t., naudokite švarias šluostes. ĮSPĖJIMAS Neleiskite stabdžių skysčiams, benzinui, naftos produktams, persisunkiantiems tepalams ir kt. susiliesti su plastikinėmis dalimis. Chemikalai gali jas pažeisti, susilpninti arba sunaikinti, taip sukeldami sunkių sužeidimų pavojų. Klientas gali remontuoti ar keisti tik tas detales, kurios nurodytos atsarginių detalių sąraše. Visos kitos dalys turi būti pakeistos įgaliotame aptarnavimo centre.

ĮKROVIKLIS IR AKUMULIATORIUS

29697/29807 - 24V 43Wh Ličio akumuliatorius 29837 - 24V 86Wh Ličio akumuliatorius 29817/29827 - 24V kroviklis BATERIJOS PAKETO IšĖMIMAS IR PARUOš IMAS PERDIRBIMUI Dėl naujausių atsarginių detalių ir priedų kreipkitės į klientų aptarnavimo skyrių. ĮSPĖJIMAS Bateriją išėmę užklijuokite ant baterijos gnybtų tvirtą lipnią juostą. Baterijos paketo nebandykite išardyti, sunaikinti ar išimti jo detalių. Ličio-jonų ir nikelio-kadmio baterijas būtina perdirbti ar tinkamai utilizuoti. Taip pat niekada nelieskite abiejų gnybtų metaliniais daiktais ir (ar) kūnu, nes gali kilti trumpas sujungimas. Laikyti toliau nuo vaikų. Šių įspėjimų nesilaikymas gali sukelti gaisrą ir (ar) sunkius sužeidimus.

Žr. 12 pav. Naudokite tik 1.5 mm skersmens vieno troselio pasukamą juostą. ■ Išimkite bateriją. ■ Įspauskite ritės dangtelio šonuose esančius fiksatorius.. ■ Ritės laikiklį patraukite į viršų, kad jį galėtumėte ištraukti. ■ Išimkite seną ritę. ■ Norėdami pritvirtinti naują ritę, patikrinkite, ar juostą užfiksuota naujos ritės griovelyje. Patikrinkite, ar juostos galas yra ištrauktas maždaug 15 cm už griovelio. ■ Įdėkite naują ritę taip, kad juosta ir griovelis būtų lygūs su juostinės galvutės ąsele. Juostą įkiškite į ąselę. ■ Patraukite juostą, kyšančią iš juostinės galvutės taip, kad juosta būtų atleidžiama iš ritės griovelio. ■ Uždėkite ritės laikiklį, nuspausdami fiksatorius į griovelius bei juos spausdami žemyn tol, kol ritės laikiklis užfiksuojamas vietoje. JUOSTOS KEITIMAS Žr. 12 - 13 pav. ■ Išimkite bateriją. ■ Ištraukite ritę iš juostinės galvutės. PASTABA: Nuimkite visą ritėje likusią seną juostą. ■ Nupjaukite juostos dalį maždaug iki 3 m ilgio. Naudokite 1.5 mm skersmens vieno laido juostą. ■ Įkiškite juostą į inkaro formos angelę, esančią viršutinėje ritės dalyje. Susukite juostą ant viršutinės ritės dalies pagal laikrodžio rodyklę, ant ritės pavaizduotų rodyklių kryptimi. Juostą įkiškite į griovelį viršutiniame antbriaunyje, palikdami apie 15 cm juostos už griovelio. Nepripilkite per daug vandens. Susukus juostą, tarp jos ir išorinės ritės briaunos būtina palikti 0.635cm tarpelį. ■ Įdėkite ritę ir ritės dangtelį. Žr. ankstesnį šios instrukcijos „Ritės keitimo“ skyrių.

ŽOLIAPJOVĖS SAUGOJIMAS

■ Prieš padėdami įrankį saugoti, išimkite iš žoliapjovės baterijos paketą. ■ Nuo įrankio nuvalykite visas pašalines medžiagas. ■ Laikykite vaikams neprieinamoje vietoje. ■ Laikykite įrankį toliau nuo korozinių medžiagų, pvz. sodo chemikalų ir tirpdančių druskų. ■ Kai baterija nenaudojama, laikykite ją atokiau nuo tokių metalinių daiktų kaip sąvaržėlės, monetos, raktai, sraigtai, vinys ar bet kokio daikto, galinčio sujungti jos kontaktus. Baterijos kontaktų trumpasis sujungimas gali sukelti nudegimą ar gaisrą. ■ Venkite bet kokio kontakto su baterijos skysčiu baterijos skysčio išsiliejimo dėl neteisingo naudojimo atveju. Jei tai įvyksta, praplaukite paveiktą odą švariu vandeniu. Jei jūsų akys yra paveiktos, tai taip pat pasitarkite su gydytoju. Iš baterijos išmestas skystis gali sukelti dirginimą arba nudegimą. ■ Akumuliatorių laikykite aplinkoje, kurios temperatūra neviršija 27°C ir toliau nuo drėgmės. ■ Išjunkite savo prietaisą iš tinklo arba išimkite bateriją prieš imdamiesi reguliavimo, priedų pakeitimo ar prietaiso reguliavimo. Taip jūs sumažinsite atsitiktinio prietaiso įsijungimo riziką.

Naudojant automatinio padavimo galvutę, juosta nepailginama. Valas susilydė. Sutepkite silikoniniu purškalu

Valo ant ritės nepakanka. Įstatykite daugiau valo. Žr. atitinkamą skyrių apie valo keitimą šioje instrukcijoje. Valas nusidėvėjo per plonai. Traukite juostą tuo pačiu metu spausdami mygtuką. Valas įsipainiojo į galvutę. Nuimkite valą nuo ritės ir vėl suvyniokite. Žr. atitinkamą skyrių apie valo keitimą šioje instrukcijoje Aplink veleno korpusą ir juostinę galvutę apsivynioja žolė. Ties žeme žolė yra labai stora. Ilgą žolę pradėkite pjauti nuo viršaus žemyn, kad ji neapsivyniotų. Nuspaudus perjungiklį variklis neužsiveda. Baterija nepritvirtinta. Norėdami pritvirtinti baterijų paketą, patikrinkite,ar fiksatoriai kiekvienoje baterijos pusėje užsifiksavo. Baterija neįkrauta. Baterijos paketą kraukite, vadovaudamiesi prie jūsų įrankiu pridėtomis instrukcijomis. Strypas nėra tinkamai pritvirtintas. Patikrinkite, ar išlenktasis strypas yra iki galo įkištas į viršutinio strypo movą bei strypo movą priveržkite.

APRIBOJIMAI Ši garantija galioja tik defektuotoms dalims ar komponentams ir nėra taikoma remontui, kurio prireikia dėl:

1. įprasto nusidėvėjimo;

2. rutininio derinimo ar reguliavimo;

3. žalos, kuri buvo padaryta netinkamai kilnojant, naudojant,

piktnaudžiaujant arba elgiantis aplaidžiai,

4. įrenginiui perkaitus dėl techninės priežiūros stokos;

5. žalos, kuri atsirado atsipalaidavus arba atitrūkus detalėms ar tvirtinimo

elementams, nes nebuvo atliekama techninė priežiūra;

6. žalos, kuri buvo padaryta plaunant vandeniu;

7. įrenginių priežiūros arba remonto darbus atliko asmenys, kurie nėra

įgalioti „Greenworks Tools“ serviso centrai;

8. netinkamo įrenginių surinkimo arba reguliavimo;

9. žalos, kuri buvo padaryta netinkamai naudojant įrenginį;

10. žalos, kuri buvo padaryta dėl netinkamo paruošimo žiemai (slėginiai

ašmenys ir ašmenų komplektai;

griebtuvai ir įrankių laikikliai.

12. Tam tikruose gaminiuose gali būti komponentų, pavyzdžiui, variklių ar

transmisijų, kuriuos pagamino kitas gamintojas. Šiems komponentams bus taikomos atitinkamo gamintojo garantinės taisyklės, išskyrus tuos atvejus, kai „Greenworks Tools Europe GmbH“ sutinka apsiimti nagrinėti pretenzijas, pateiktas ne per minėtojo gamintojo garantinį laikotarpį.

13. Ši garantija nėra taikoma perparduotiems gaminiams.

14. Garantija nėra taikoma sumontuotoms atsarginėms, pakaitinėms arba

papildomoms dalims, kurių „Greenworks Tools Europe GmbH“ netiekia arba nėra patvirtinusi. Garantija Norint pagal šias taisykles pateikti garantinę pretenziją dėl bet kurio gaminio, būtina pateikti šio gaminio pirminio įsigijimo įrodymą. Kredito kort elių išrašai nėra laikomi pakankamu įsigijimo įrodymu. Pirmą kartą įvykus garantiniam įvykiui, pirkėjas turi grąžinti gaminį į pirminio įsigijimo vietą ir pateikti įsigijimo įrodymą. Įrenginys bus nusiųstas į mūsų pagrindinį serviso centrą ir ten jis bus patikrintas. Jeigu bus nustatyta, kad įrenginys turi defektą, jis bus nemokamai suremontuotas ir pristatytas pirkėjo adresu. Įrenginiai, kurių mažmeninės prekybos kaina kartu su pardavimo mokesčiais neviršija 100 eurų, paprastai yra pakeičiami naujais. Jeigu pagrindinis serviso centras nustatys, kad įrenginys garantinių defektų neturi, tuomet pirkėjui bus pasiūlyta suremontuoti įrenginį už atitinkamą kainą. Šios garantijos taisyklės laikui einant gali būti keičiamos, kad derintųsi su naujų gaminių ypatumais. Naujausią garantijos taisyklių versiją visada galima rasti adresu www.greenworkstools.eu. GARANTIJAS PERIODS Visas Greenworks Tools ierīces ir piegādātas ar 2 gadu garantiju daļām un aprīkojumam, sākot no iegādes datuma. Profesionāli izmantotajām Greenworks Tools ierīcēm ir 30 dienu garantija, jo tās ir galvenokārt paredzētas izmantošanai DIY patērētājiem. Garantija nav nododama tālāk. IEROBEŽOJUMI

• atitinka susijusius direktyvos reikalavimus (2006/42/EC)

• atitinka reikalavimus: 2014/30/EU (EMC-direktyva), ir 2000/14/EK (Triukšmo direktyva) Mes taip pat pareiškiame, kad
