Tekniske spesifikasjoner	Trådløs elektrisk gressklipper, 30 cm motor, 24V batteri
Klippebredde	30 cm
Batteritype	24V litium-ion batteri
Ladetid	Omtrent 1 time
Vekt	Omtrent 2,5 kg
Bruk	Ideell for små og mellomstore områder, kantklipping og hagevedlikehold
Vedlikehold	Sjekk regelmessig tilstanden til bladet og batteriet, rengjør etter bruk
Sikkerhet	Bruk vernebriller, ikke bruk i regn
Generell informasjon	Lett og håndterlig produkt, stille, uten forurensende utslipp

Ofte stilte spørsmål - G24LT30M GREENWORKS

Hvordan lader jeg batteriet til GREENWORKS G24LT30M?

For å lade batteriet, ta det ut av enheten og koble det til den medfølgende laderen. Sørg for at laderen er koblet til en stikkontakt og at indikatorlyset viser at batteriet lades.

Hva er batteriets driftstid?

Batteriets driftstid avhenger av tettheten på vegetasjonen og bruksmodus, men vanligvis kan det vare opptil 30-45 minutter på en enkelt lading.

Hvordan bytter jeg klippelinjen?

For å bytte klippelinjen, slå av enheten, fjern dekselet på klippehodet, ta ut den gamle linjen og vikle den nye linjen inn i sporene, og sett deretter dekselet på plass igjen.

Gressklipperen starter ikke, hva gjør jeg?

Sjekk at batteriet er fulladet og riktig satt inn. Sørg også for at sikkerhetslåsen er i riktig posisjon og at bryteren er i "ON"-modus.

Hvordan rengjør jeg gressklipperen etter bruk?

Etter bruk, slå av enheten og ta ut batteriet. Bruk en børste eller klut for å fjerne vegetasjonsrester fra klippehodet og huset. Unngå å rengjøre med vann.

Er GREENWORKS G24LT30M egnet for høyt gress?

GREENWORKS G24LT30M er designet for vanlig gress og små busker. For veldig høyt eller tett gress kan det være nødvendig å bruke en kraftigere enhet.

Hva er garantien på produktet?

GREENWORKS G24LT30M har vanligvis 2 års garanti, men det anbefales å sjekke de spesifikke vilkårene på produsentens nettsted.

Hvordan oppbevarer jeg gressklipperen om vinteren?

For å oppbevare gressklipperen om vinteren, rengjør enheten, ta ut batteriet og oppbevar det på et kjølig og tørt sted. Oppbevar gressklipperen på et fuktighetsfritt sted.

Kan jeg bruke gressklipperen i regnet?

Det anbefales ikke å bruke gressklipperen i regn eller fuktige forhold, da dette kan skade enheten og utgjøre sikkerhetsrisikoer.

BRUKSANVISNING G24LT30M GREENWORKS

Ta forsiktig produit og eventuelt annet utstyr ut av esken. Pase at alt som er før opp pa pakklisten befinner seg i esken.

ADVARSEL

Ikke bruk produktet dersom noen del pa Pakklisten allerede er montert nár du pakker opp produktet. Deler pa davon listen er seks monterp產品et ved fabrikk og krever montering av kunden. Bruk av et produit som化进程 derkrekt montert kan fore til alvorlig personskade.

Inspiser innholdet grundig og pase at det ikke har oppstatt skader under transporten.
- Ikke kast emballasjen før det er foretatt en grundig inspeksjon og gjennomførnt en tilfredsstellende prave av produitet.

ADVARSEL

Hvis noen deler er skadet eller mangler, skal du ikke bruke dette produit før delene er erstattet. Bruk av dette produit med skadede eller manglende deler kan.fore til alvorlig personskade.

ADVARSEL

Ilke forsok à modifisere dette produitet aller Alle slike forandringer aller modifikasjoner er feil bruk og kan resultere i farlige tilstander og fomer til mulig alvorlige personskader.

ADVARSEL

Koble alltid ut tennpluggens kabel nár du monterer deler. Hvis/DDne forskriften icke overholds, kan det forarsake utilsiktet start, noe som kan medfore alvorlige persorskader.

BESKRIVELSE

1. Bryter trigger
2. Bakre handtak
3. Lásbryter som hindrer start
4. Fremre handtak
5. Øvre skaft
6. kobling for teleskopisk stang
7. Bryter trigger
8. Plantebeskytter
9. Gressavviser
10. Klippdiameterglider
11. Klippesnor
12. Vridningsidretter button
13. Edger wheel
14. Trimmer/Edger button
15. Batteri
16. Lader

Norsk

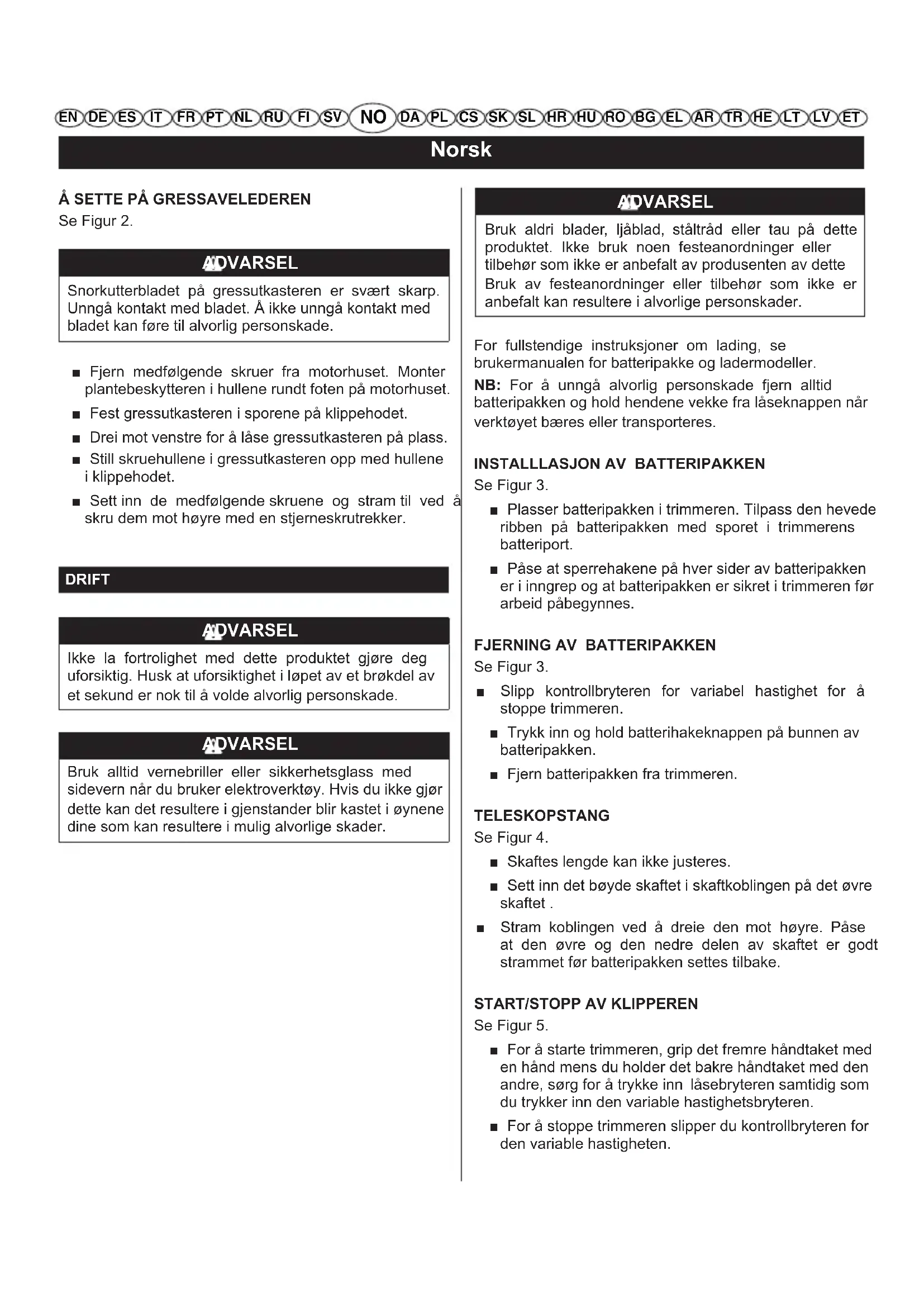

A SETTE PAGRESSAVELEDEDEREN

Se Figur 2.

ADVARSEL

Snorkutterbladet på gressutkasteren er svært skarp. Unngå kontakt med bladet. Å ikke unngåkontakt med bladet kan fore til alvorlig personskade.

Fjern medfolgende skruer fra motorhuset. Monter plantebeskyteren i hullene rundt foten pa motorhuset.
Fest gressutkasteren i sporene pa klippehodet.
Drei mot venstre for a lase gressutkasteren pa plass.
- Still skruehullene i gressutkasteren opp med hullene i klippehodet.
Sett inn de medfolgende skruene og stram til ved a skru dem mot hoyre med en stjerneskrutrekker.

DRIFT

ADVARSEL

Ilke la fortroligkeit med dette produitet gjare deg uforsiktig. Husk at uforsiktigkeit i Iopet av et brokdel av et sekund er nok til a volde alvorlig personskade.

ADVARSEL

Bruk alltid vernebriller eller sikkerhetsglass med sidevern nár du bruker elektroverktøy. Hvis du ikke gjør dette kan det,resultere i gjenstander blir kastet i øynene dine som kan,resultere i mulig alvorlige skader.

ADVARSEL

Bruk aldri blader, lijablad, staltrad aller tau pa dette produitet. Ikke bruk noen festeanordninger ellertilbehør som ikke er anbefalt av produsenten av dette Bruk av festeanordninger erler tilbehør som ikke er anbefalt kan resultere i alvorlige persorskader.

For fullstendige instruksjoner om lading, se brukermanualen for batteripakke og ladermodeller.

NB: For a unnga alvorlig personskade fjern alltid batteripakken og hold hendene vekke fra laseknappen när verktoyet bares aller transporteres.

INSTALLLASJON AV BATTERIPAKKEN

Se Figur 3.

• Plasser batteripakken i trimmeren. Tilpass den hevede ribben pa batteripakken med sporet i trimmerens batteriport.
  Pase at sperrehakene pahver sider av batteripakken er i ingrep og at batteripakken er sikret i trimmeren for arbeid pabegynnes.

FJERNING AV BATTERIPAKKEN

Se Figur 3.

Slipp kontrollbryteren for variabel hastighet for a stoppe trimmeren.
Trykk inn og hold batterihakeknappen på bunnen av batteripakken.
Fjern batteripakken fra trimmeren.

TELESKOPSTANG

Se Figur 4.

Skaftes lenghte kan ikke justeres.
Sett inn det bøyde skaatet i skaftkoblingen pa det øvre skaatet.
Stram koblingen ved a dreie den mot høyre. Pase at den øvre og den nedre delen av skaftet er godt strammet før batteripakken settes tilbake.

START/STOPP AV KLIIPPEREN

Se Figur 5.

For a starte trimmeren, grip det fremre handtaket med en hand mens du holder det bakre handtaket med den andre, sorg for a trykke inn lasebryteren samtidig som du trykker inn den variable hastighetsbryteren.
For a stoppe trimmeren slipper du kontrollbryteren for den variable hastigheten.

Norsk

BRUK AV KLIPPEREN

Se Figur 6.

Følg disse tipsene nár du bruker klipperen:

Hold klipperen med høyre hand pa det bakre handtaket og venstre hand pa det fremre handtaket.
Hold et fast grep med begge hender när redskapen brukes.
■ Klipperen skal holds i en komfortabel posisjon, med det bakre handetak ca. i hoftehoyde.
■ Klipp hoyt gress fra toppen og ned. Det vil hindre at gress tvinner seg rundt skafthuset og snorhodet, noesom kan fore til skader som ffolge av overoppheting.

Hvis gress pakker seg rundt snorhodet:

Fjern batteripakken fra klipperen.
Fjern gresset.

ADVARSEL

Hold alltid klipperen vekke fra kroppen sik at det alltid er avstand mellom kroppen og lipperen. Enhver kontakt med klippehodet mens det er i bevegelse kan.fore til alvorlig personskade.

TIPS OM KLIPPING

Se Figur 8.

Følg disse tipsene nár du bruker klipperen:

Hold trimmeren vinklet mot det området som klippes, det er maskinens Beste klippeområde.
- Trimmeren vil klippe bedre dersom den beveges fra venstre mot høyre over området som skal klippes; den er mindre effektiv när den beveges fra høyre mot venstre.
■ Bruk tuppen av snoren til Å klippe; ikke tving snorhodet inn i uklippet gress.
Stalrad og nettinggjerder ferer til ekstra slitasje pa snoren, til og med skader. Stein- og murvegger, fortauskanter og trær vil kinne slite snoren raskt.
Unnga traer og kratt. Bark, treplanker, panel, og gjerdestolper kan lett odelegge snoren.

FREMFORING AV SNOREN

NB: Klipperen er utstyrt med et snorhode som gir automatisk fremf.org av snoren. A sla pa hodet for a forske a f au mer snor vil skade klipperen og gjore garantien ugyldig.

Mens klipperen gár, Ios ut pa/av-bryteren.
Vent to sekunder og trykk pa pa/av-bryteren.

NB: Snoren fremføres ca. 1/4 tomme ved haver stopp og start inntil snoren nár avkuttingbladet pågressutkasteren.

Fortsett klippingen.

FREMFORING AV SNOREN MANUELT

Se Figur 7.

Tautbatteriet.
Trykk inn den sorte knappen pa snorhodet samtidig som du trekker ut mer snor.

• Etter Å ha trukket ut ny skjærésnor returner alltid maskinen til sin normale arbeidsposisjon før den slas pa.

JUSTERBAR KLIPPEDIAMETER

Se Figur 9.
Roter plantebeskytteren til sin arbeidsposisjon for a unnga a klappe planter ellr blomster veden feiltagelse.
Fjern batteripakken.
- Juster "klippediameterglideren" på gressaviseren forå justere klippediameteren. Det er 2 diameterlalternativer: 30~cm 55~cm
NB: En mindre klipped diameter vil maksimere kjoretiden og klippehastigheten, mens et storre klipseomrade vil fore til at jobben kan gjores raskere.

KUTTEBLAD FOR TRIMMETRAD

Se Figur 10.

Denne klippen er utstyrt med en snorkutter pa gressutkasteren. For best klipping; for frem snoren intil den er skaret av til riktig lenghte av snorkutteren. From frem mer snor haver gang du horer at motoren gär raskere enn normalt, ellar nár klippeeffektiviteten reduseres. Dette vil gi deg de Beste ytelsene og holde snoren lang nok til at den fores frem pa riktig mate.

ADVARSEL

Ved byting av deler skal kun originale reservedeler brukes. Bruken av andre deler kan vare farlig ell er skadeproduktet.

ADVARSEL

For a unnga alvorlig personskade, fjern alltid batteripakken fra verktoyet ffor det gjennomfores noen form for vedlikeholdsarbeider.

Norsk

Før haver gangs bruk inpiser hele verktoyet for skader manglende eller lose deler som skruer, muttere, lokk m.v. Stram forsvarlig til alt som skal vare stramt og bruk ikke verktoyet for alle manglende eller skadede deler er skifftet.

Unngå bruk av løsemidler nár du rengjør plastdelene. De flete plasttyper er ømfintlige for forskjellige typ kommersielle løsemidler og kan skades dersom de brukes. Bruk rene kluter til a fjerne smuss, stov, olje og fett etc.

ADVARSEL

Ikke pa noe tidspunkt ma du la bromseveaeske, bensin, petroleumsbaserte produiter, rustopplsende oljer og lignende komme i kontakt med plastdelene. Kjemikaliene kan skade, svekke erler odelegge plast, som i sin tur kan fere til alvorlig personskade.

Bare deler som er ført opp pa delelisten er ment for reparasjon eller utskifting av kunden. Alle andre deler ma kun erstatte av et autorisert Servicesenter.

LADER OG BATTERIPAKKE

29697/29807 - 24V 43Wh Lithium batteripakke
29837 - 24V 86Wh Lithium batteripakke
29817/29827 - 24V Lader

KLARGJØRING AV BATTERIPAKKEN FOR RESIRKULASJON

Etter at batteripakken er fjernet ma dens terminaler dekker med kraftig tape. Ikke gjør forsok pa a odelegge eller demontere batteripakken eller fjerne noen av dens komponenter. Lithium-ion- og nikkelkadmium-batterier ma resirkuleres eller avhendes pa forskrltsmessig mæte. Berør aldri begge terminalene med en metallgjenstand og/eller kroppsdel idet det kan føre til kortslutning. Hold barn vekke fra batteripakken. Unlatelse av a folge disse advarslene kan føre til brann og/eller alvorlig skade.

ERSTATNING AV SNORSPOLE

Se Figur 12.

Bruk bare tvunnet 1,5 mm diameter monofilament klippesnor.

Ta ut batteriet.

Trykk inn klaffene pa sider av spoledekslet.
Trekk speleholderen opp for a ta den ut.
Fjern den gamle spolen.
For a installere den nye spolen ma det pases at snoren stikker ut av slissen pa den nye spolen. Pase at enden av snoren er ca. 15 cmutenfor snorslissen.
- Installer den nye spolen sik at snoren og slissen er i overensstemmelse med oyet i snorhodet. Tre snoren inn i oyet.
Trekk i snoren somkommen ut av snorhodet sik at snoren frigjores fra slissen i spolen.
- Sett tilbake speleholderen ved Å trykke klaffene inn i slissene og trykk ned inntil speleholderen klikker på plass.

SNORERSTATNING

Se Figur 12 - 13.

Ta ut batteriet.
Fjern spolen fra snorhodet.
Fjern snor som matte vare igjen pa spolen.
Skjaer av en snorbit pa ca 3 meter. Bruk bare monofilament snor med diameter 1.5mm
Stikk snoren inn i ankerhullet pa den ovre delen av spolen. Trekk snoren mot horyre rundt den ovre delen av spolen, som vist med pilene pa spolen. Plasser snoren i slissen pa den ovre speleflensen, la det vaere ca 15 cm som stikker ut under slissen. Ikke fyll for mye. Etter a haviklet opp snoren skal det vaere minst 0.635cm tome mellom den oppviklede snoren og den utvendige kanten pa spolen.
Erstatt spolen og spoledekslet. Se erstatning av spoletidigere i donne brukermanualen.

LAGRING AV KLIPPEREN

Fjern batteripakken fra klipperen for lagring.
Fjern alle fremmedelementer fra klipperen.
- Oppbevar i et godt ventiliert rom der barn/DD he har tilgang.
Hold avstand til korroderende midler som havekjemikalier og salt.
- Rydd og lad opp batteriet pa et kjolig sted.
Temperaturer som er lavere aller hoyere enn en normal lufttemperatur reduserer batteriets levetid.
- Rydd aldri et utladet batteri. Etter bruk, ma du vente til batteriet har kjolnet og lade det opp umiddelbart.
Oppbevar batteripakken der temperaturen er under 27^ , og vekke fra faktighet.
Alle batterier taper noe av sin ladekapasitet med tiden. Jo hoyere temperatur, jo raskere vil batteriet tape ladekapasitet. Hvis du ikke bruker hekksaksen i lengre perioder, lad batteriet opp hvr maned ell er annihilver maned.Det vil forlenge batteriets levetid.

Norsk

FEILSØKING

Problem Mulig ørsak Løsning
Snoren vil ikke fremføres+nár det brukes automatisk mating av snor.	Tråden har viklet seg. Smør med silikonspray
	Ikke nokk tråd på spolen. Sett på mer tråd. Henvis til utbytting av tråd tidligere I dette manualen.
	Tråden er utslitt og for kort. Trekk i snoren samtidig som du trykker inn knappen.
	Tråden erammenfi litret på spolen.	Ta tråden fra spolen og tvinn på nytt Se "Skifte av snor" tidligere i dette manualen.
Gress har viklet seg rundt skafthuset og snorhodet.	Kutting av høyt gress på bakkenivå.	Klipp høyt gress fra toppen og ned for på unngå at gresset legger seg rundt klippehodet.
Motoren starter ikke.nár På/Av-bryteren trykkes inn.	Batteriet er ikke festet. For ä sikre Batteripakken på at hakene på hvør side av batteripakkenkommen på plass.
	Batteriet er ikke ladet.	Lad batteripakken i henhold til instruksjonene som følgern modellen.
	Skaftet er ikke tilstrekkelig festet.	Påse at det bøyde skaftet er heltinne i koblingen på det øvre skaftet og at skaftkoblingen er godt tilstrammet.

Dansk

SPECIFICATIONER

Spænding 24V
Tomgangshastighed 9,000	- 10,000 o/min
Klippehoved Automatisk fremføring
Tråddiameter 1.65 mm
Klippeområdets diameter 25/30 cm
Uppmätt ljudtrycksnivå	LPA=82.0 dB(A), KPA=3 dB(A)
Uppmätt l Judeffektsnivå	LWA=96.0 dB(A),
Vibration ah = 2.0 m/s², K=1.5 m/s²
Batteri	29807/29837/29697
Oplader	29817/29827
Vægt inkl. batteri	3.13 kg

SAMLING

UDPAKNING

Maskinen kal samles.

Fjern forsigtig maskinen og alt tilbehør fra aesken. Kontroller, at alle delene, der er anfør på pakkelisten, findes.

ADVARSEL

Fjern batteriet fra trimmeren.
Fjern graesset.

ADVARSEL

Enhver kontakt med trimmerens klippehoved under drift kan medfore alvorlige persorskader.

KLIPPETIPS

Se Fig. 8.

Kontakt kundeservice for nyeste reservedele og tilbehør.

ADVARSEL

Tag batteriet af.
Fjern spolen fra tradhovedet.

Alle nye Greenworks Tools-maskiner dekkes av en 2-àrig garanti for deler og arbeid beregnet fra kjøpsdato. En 30-dagers garanti er tilgengelig for maskiner som brukes profesjonelt idet Greenworks Tools i hovedsak retter seg mot gjør-det-selv-forbrukere. Garantien kan ikke overfæres.

BEGRENSNINGER

Denne garantien gjelder bare defekte deler/komponenter og dekker ikke reparasjoner på grunn av:

1. Normal slitasje
2. Rutinemessige oppgraderinger aller justeringer.
3. Skader som følge av feilaktig bruk/misbruk eller vanskjotsel.
4. Overoppvarming som foge av manglende vedlikehold.
5. Skade som følge av at festeanordninger læsner på grunn av manglende vedlikehold.
6. Skade som falgge av rengjoring med vann.
7. Maskiner vedlikeholdt ell er reparent av et verksted som icke er autorisert av Greenworks Tools.
8. Maskiner som er feilaktig monterller justert.
9. Skade som følge av feilaktig bruk av maskinen.
10. Skade som følge av feil vinterklargjoring (trykkskiver)

11. Deler som forbruksartikler dekkes normalt sett-ilke av garantien, inkludert men'ilke begrenset til:

12. Batterier

13. Elektriske ledninger
14. Kniver og knivenheter
    Reimer
    Filtre

15. Chucker og verktøyholdere

16. Visseprodukter kaninneholdekomponenter som motorer ell transmisjoner fra en annen produsent. Disse delene vil dekkes av garantien til vedCOMMende produsent unntatt der Greenworks Tools Europe GmbH er villig til adekke krav utenfor nevnte produsents garantperiode.

17. Bruktkjøpteprodukterdekkesikkeavdenne garantien.
18. Montering av resvedeler, erstatninger ull ekstra komponenter som\ ikke er levert ull godkjent av Greenworks Tools Europe GmbH.

Garanti

For a kunne kreve en at garantien gjores gjeldende ma eieren kunne framlegge originalkvittering for kjopet. Utskrift av kredittkortavregning kvalifisierer ike som tilfredsstellende bevis for kjop. Dersom eieren krever at garantien gjores gjeldende ma produit returneres til stedet hvor det ble kjoptammen med originalkvittering for kjopet. Maskinen vil bli sendt til vart sentrale serviceverksted og en inspeksjon foreatt. Hvis det fastslas at maskinen har en feil som dekkes av garantien vil den bil reparert og sendt tilbake til eieren kostnadsfritt. Maskiner med en utsalgspris pa under €100 inkludert mva. vil generelt sett bli erstattet.

Hvis sentralverkstedet finner at maskinen har en feil som ikke dekker av garantien vil eieren bli orientert om at de mã selv betale for kostnadene ved en reparasjon.

Disse garantibestemmelsene vil kinne endres fra tid til annen for a vare i overensstemmelse med nyeprodukter. En kopi av de nyeste garantibestemmelsene finnes pa www.greenworkstools.eu.

GARANTIPERIODE

Navn: Gary Gao Naixin (Direktør for utendors motorisert redskap)

Adresse: Greenworks Tools Europe GmbH

Wankelstrasse 40.

50996 Koln

Germany

Herved erklaerer vi atprodukter

Kategori

Elektrisk kantkipper

21227

Serienummer

Se Produktetiketten

Byggar

Se Produktetiketten

• er i samsvar med relevante bestemmelsei Maskindirektivet (2006/42/EC)

I tillegg erklærer vi at

MIET) Visepresident for konstruksjon

DA EF-OVERENSSTEMMELSESERKLÄERING FOR MASKINEN

Produce: Changzhou Globe Co., Ltd.

Adresse: No. 65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000, Kina
