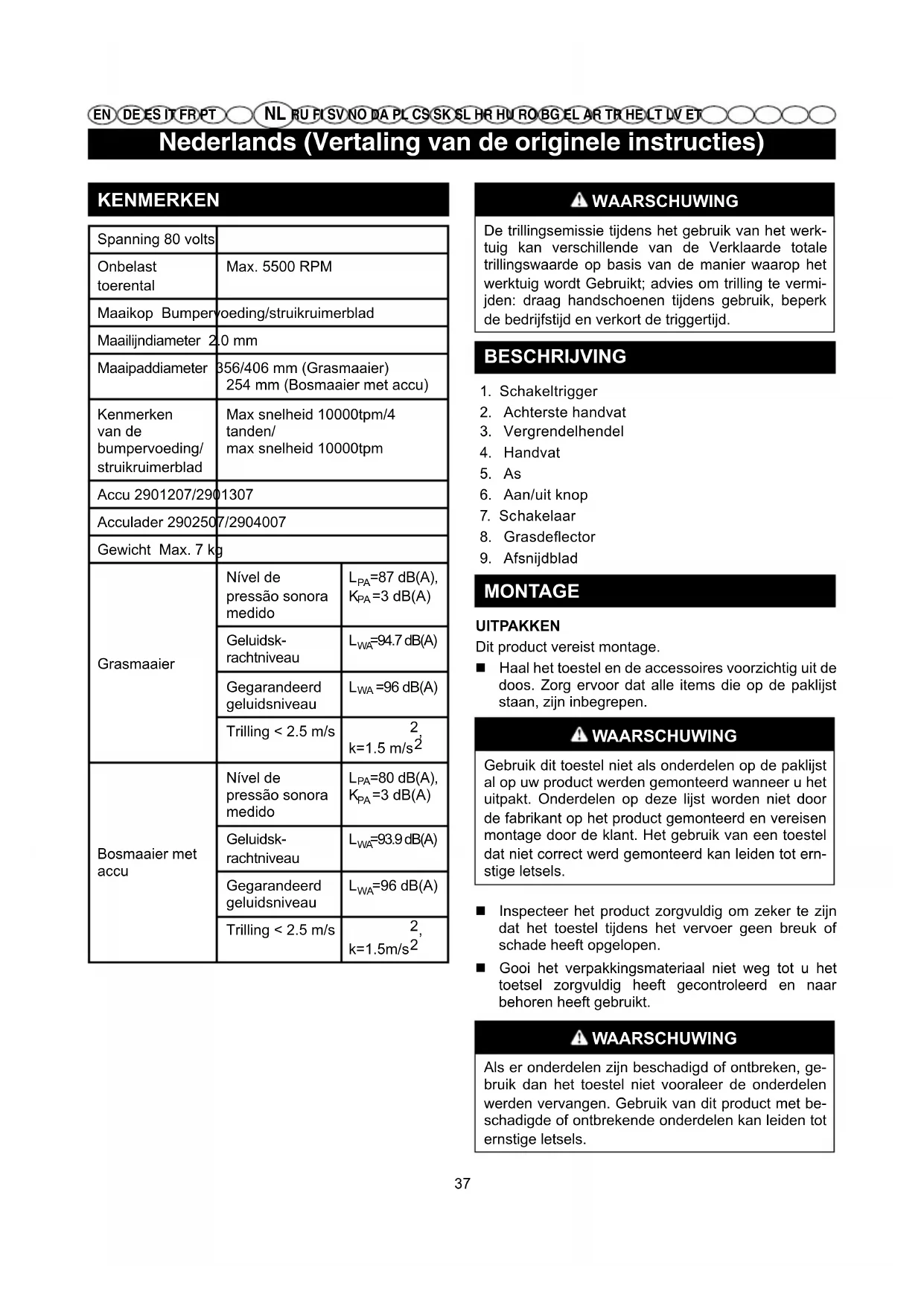

GEBRUIKSAANWIJZING GD80BCB GREENWORKS

Nederlands (Vertaling van de originele instructies)

KENMERKEN

Spanning 80 volts
Onbelast toerental	Max. 5500 RPM
Maaikop Bumpervoeding/struikruimerblad
Maailijndiameter 2.0 mm
Maaipaddiameter	356/406 mm (Grasmaaier)254 mm (Bosmaaier met accu)
Kenmerken van de bumpervoeding/ struikruimerblad	Max snelheid 10000tpm/4tanden/max snelheid 10000tpm
Accu 2901207/2901307
Acculader 2902507/2904007
Gewicht Max. 7 kg
Grasmaaier	Nível de pressão sonora medido	L_PA=87 dB(A), K_PA=3 dB(A)
	Geluidsk-rachtniveau	L_WA=94.7 dB(A)
	Gegarandeerd geluidsniveau	L_WA=96 dB(A)
	Trilling < 2.5 m/s	^2k=1.5 m/s^2
Bosmaaier met accu	Nível de pressão sonora medido	L_PA=80 dB(A), K_PA=3 dB(A)
	Geluidsk-rachtniveau	L_WA=93.9 dB(A)
	Gegarandeerd geluidsniveau	L_WA=96 dB(A)
	Trilling < 2.5 m/s	^2, k=1.5 m/s^2

WAARSCHUWING

De trillingsemissie tijdens het gebruik van het werktuig kan verschillende van de Verklaarde totale trillingswaarde op basis van de manier waarop het werktuig wordt Gebruikt; advies om trilling te vermijden: draag handschoenen tijdens gebruik, beperk de bedrijfstijd en verkort de triggertijd.

BESCHRIJVING

1. Schakeltrigger
2. Achterste handvat
3. Vergrendelhendel
4. Handvat
5. As
6. Aan/uit knop
7. Schakelaar
8. Grasdeflector
9. Afsnijdblad

MONTAGE

UITPAKKEN

Dit product vereist montage.

■ Haal het toestel en de accessoires voorzichtig uit de doos. Zorg ervoor dat alle items die op de paklijst staan, zijn inbegrepen.

WAARSCHUWING

Gebruik dit toestel niet als onderdelen op de paklijst al op uw product werden gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst worden niet door de fabrikant op het product gemonteerd en vereisen montage door de klant. Het gebruik van een toestel dat niet correct werd gemonteerd kan leiden tot ernstige letsels.

■ Inspecteer het product zorgvuldig om zeker te zijn dat het toestel tijdens het vervoer geen breuk of schade heeft opgelopen.
■ Gooi het verpakkingsmateriaal niet weg tot u het toetsel zorgvuldig heeft gecontroleerd en naar behoren heeft gebruikt.

WAARSCHUWING

Als er onderdelen zijn beschadigd of ontbreken, gebruik dan het toestel niet vooraleer de onderdelen werden vervangen. Gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstige letsels.

Nederlands (Vertaling van de originele instructies)

WAARSCHUWING

Probeer het toestel niet aan te passen of toebehoren te creëren waarvan het gebruik in combinatie met dit toestel niet is aangewezen. Een dergelijke aanpassing of wijziging wordt als misbruik beschouwd en kan leiden tot gevaarlijke situaties die ernstige verwondingen kunnen veroorzaken.

WAARSCHUWING

Koppel altijd de bougiekabel los als u onderdelen monteert. Bij niet naleving van dit voorschrift kan de machine ongewild in werking treden en ernstig lichamelijk letsel veroorzaken.

SNIJBLADBESCHERMKAP MONTEREN

Zie Afbeelding 2.

WAARSCHUWING

Vermijd contact met het maaiblad. Contact met het maaiblad kan leiden tot ernstige lichamelijke letsels.

■ Keer de lijmtrimmer om om toegang te krijgen tot de trimmerkop.
■ Plaats de beschermer (b) op de trimmerkop en schuif deze op de kop; gebruik daarbij de baan op de kop te gebruiken.
■ Lijn de schroefopeningen op de beschermer af met de schroefopeningen op de trimmerkop.
■ Plaats de schroeven in de trimmerkop, waardoor de beschermer vast op zijn plaats wordt gehouden.
■ Plaats de beschermerkap (c) op de beschermer en schuif de beschermerkap op de beschermer.
■ Lijn de schroefopeningen op de beschermerkap af met de schroefopeningen op de beschermer.
■ Plaats de schroeven in de beschermer, waardoor de beschermerkap vast op zijn plaats wordt gehouden.

WAARSCHUWING

Laat uw vertrouwdheid met dit product u niet zorgeloos maken. Hou er rekening mee dat een kleine onoplettendheid voldoende is om ernstige verwondingen te veroorzaken.

WAARSCHUWING

Draag altijd een veiligheidsbril of veiligheidsbril met zijdelingse bescherming wanneer u met elektrisch gereedschap werkt. Wanneer u dit niet in acht neemt, kunnen voorwerpen in de ogen terechtkomen, wat mogelijks leidt tot ernstige verwondingen.

⚠ WAARSCHUWING

Gebruik geen voorzetstukken of accessories die niet door de fabricant van dit product zijn aangeraden. Het gebruik van niet aangeraden voorzetstukken of accessories kunnen leiden tot ernstige lichamelijke letsels.

HANDVAT MONTEREN Zie Afbeelding 3.

Draai de centrale knop los 'A', verwijder de kap 'B' en de onderste steun 'C', zorg ervoor de veer die in de steun zit, niet te verliezen.
■ Plaats de handgreep in de onderste steun en steek de pin van de steun 'D' in de gleuf van de handgreep 'E'.
■ Haak de kap vast 'B' aan de onderste steun 'C' en plaats de hele blok in zijn zitting op de aandrijvingsstaaf.
■ Richt de handgreep in de meest comfortabele werkpositie en blokkeer hem met de knop 'A'.

WERKING

Houd het product met de rechterhand aan de aan-/uithendel vast en de linkerhand aan het linker handvat. Houd stevig vast met beide handen tijdens het gebruik. De aandrijfkop moet in een comfortabele positie worden vastgehouden met het achterste hand op heuphoogte. Gebruik de aandrijfkop altijd op vol vermogen. Als afval rond het voorzetstuk verstrikt raakt, LAAT U DE SCHAKELAARTRIGGER LOS en verwijdert u het afval.

Gebruik het harnas tijdens gebruikt.

ACCUPACK INSTALLEREN Zie Afbeelding 4.

■ Plaats het batterijpack in de trimmer. Lijn de opgeheven ribben op het batterijpack af met de groeven van de batterijpoort van de trimmer.
■ Zorg ervoor dat de knipsluiting aan de onderkant van het batterijpack terug op zijn plaats klikt en dat het batterijpack volledig vast in de trimmer zit voor u ermee begint te werken.

ACCUPACK VERWIJDEREN Zie Afbeelding 4.

■ Ontgrendel de aan-/uitknop en de ontgrendelknop om de trimmer stil te leggen.
■ Druk op de aan-/uitknop om de trimmer uit te schakelen.
■ Druk op de knop van de accuknipsluiting aan de onderkant van het accupack en houd deze ingedrukt.

Nederlands (Vertaling van de originele instructies)

■ Verwijder het accupack van de trimmer.

TRIMMER STARTEN/STILLEGGEN Zie Afbeelding 5.

Om te starten:

■ Druk op de aan-/uitknop.
■ Druk op de ontgrendelknop en druk op de schakelaar.
■ Druk op de hogesnelheidsknop om de snelheid af te stellen afhankelijk van de toestand van het gras. Twee led's boven de hogesnelheidsknop op en duiden aan dat de trimmer zich in de hogesnelheidsinstelling bevindt.

Om stil te leggen:

■ Laat de schakelaar los.
■ Druk opnieuw op de aan-/uitknop om de eenheid uit te schakelen.

Opmerking: De machine zal zichzelf na 1 minuut uitschakelen.

WAARSCHUWING

Geluid. Er kan onmogelijk worden vermeden dat de machine een zeker geluid produceert. Lawaaierige werken langs de openbare weg moeten worden vergund en beperkt tot een welbepaalde periode. Houd rustperiodes en het kan nodig zijn om het aantal bedrijfsuren tot een minimum te beperken. Voor uw persoonlijke veiligheid en deze van de mensen die in de omgeving werken, is het belangrijk om geschikte gehoorbescherming te dragen;

Trilling. Draag altijd veiligheids - en antitrillingshandschoenen. Overmatige trilling kan leiden tot het fenomeen van Raynaud of het carpale tunnelsyndroom. Als u een onaangenaam gevoel of verkleuring van de huid opmerkt als u stopt met werken. Neem voldoende pauzes. Langdurige en regelmatige gebruikers moeten de toestand van hun handen en vingers nauwkeurig opvolgen.

WAARSCHUWING

Contact met de trimmermaaikop terwijl deze wordt gebruikt kan leiden tot ernstige letsels.

MAAITIPS Zie Afbeelding 6.

■ Houd de trimmer gekanteld naar de plaats die wordt gemaaid; dit is de beste maaiplek.
■ De trimmer zal beter maaien wanneer deze van links naar rechts over het te maaien gebied wordt gehouden; het is minder efficiënt wanneer deze van rechts naar links wordt gehouden.

■ Gebruik het uiteinde van de lijn om te maaien; forceerd de lijnkop niet in ongemaaid gras.
■ Draad- en paalomheiningen veroorzaken bijkomende slijtage van de maailijn en kunnen er zelfs toe leiden dat de lijn breekt. Stenen muren, stoepranden en hout kunnen de maailijn snel doen verslijten.
■ Vermijd bomen en struikgewas. Boomschors, houten lijsten, gevelbeplating en omheiningspalen kunnen makkelijk door de maailijn worden beschadigd.
■ Maak de metalen knop op de rubberen opening aan het achterste handvat vast bij gebruik, ontgrendel de metalen knop wanneer niet in gebruik.

LIJN VOORUITTREKKEN Zie Afbeelding 7.

Terwijl de lijntrimmer in gebruik is, verslijt de maailijn en wordt ze korter. Deze trimmer is uitgerust met een botsvoedingslijntoevoer die bijkomende maailijn naar buiten brengt als de kop tijdens het roteren op de grond botst. Het maaiblad snijdt de lijn om een degelijk maaipad aan te houden.

AFSTELBARE MAAIDIAMETER Zie Afbeelding 8.

De trimmer is ingesteld in een maaipad van 35 cm. Om dit te wijzingen naar een maaipad van 40 cm:

■ Verwijder de batterij van de lijntrimmer.
■ Verwijder beide schroeven op het afsnijblad met behulp van een kruiskopschroevendraaier (niet inbegrepen).
■ Draai het afsnijblad 180°.
■ Plaats beide schroeven terug in het afsnijdblad.

Opmerking: Stel het afsnijblad in op een afstand van 35 cm voor een langere bedrijfstijd. Stel het afsnijblad in op 40 cm voor een breder maaibereik.

Opmerking: een kleiner maaipad zal de werkduur en maaisnelheid maximaliseren, terwijl een groter maaiverloop zal helpen om de maaipad sneller te voltooien.

SNIJBLAD VOR DE MAILIJN Zie Afbeelding 8.

Deze trimmer is uitgerust met een afsnijblad op de grasdeflector. Voor de beste maairesultaten, brengt u de lijn naar voor tot deze op lengte is getrimd door het afsnijblad. Breng de lijn naar voor telkens u hoort dat de motor sneller dan normaal draait of wanneer de trimefficiëntie vermindert. Dit garandeert de beste prestaties en houdt de lijn lang genoeg om goed naar voor te brengen.

Nederlands (Vertaling van de originele instructies)

WAARSCHUWING

Gebruik bij vervanging van onderdelen uitsluitend originele delen. Het gebruik van andere onderdelen kan gevaar opleveren of het product beschadigen.

WAARSCHUWING

Om ernstige letsels te vermijden, verwijdert u het accupack altijd van het werktuig wanneer u het reinigt of onderhoudswerken uitvoert.

ALGEMEN ONDERHOUD

Voor elk gebruik, inspecteert u het hele product om beschadigde, ontbrekende of losse onderdelen, zoals schroeven, moeren, bouten, doppen, etc. Maak alle binders en doppen stevig vast en gebruik het product niet tot alle ontbrekende of beschadigde onderdelen vervangen zijn.

Vermijd het gebruik van oplosmiddelen wanneer u kunststof onderdelen reinigt. De meeste kunststoffen zijn gevoelig voor schade door verschillende types commerciële oplosmiddelen en kunnen worden beschadigd door het gebruik ervan. Gebruik een schone doek om vuil, stof, olie, vet, etc. te verwijderen.

WAARSCHUWING

Laat nooit remvloeistoffen, benzine, producten op petroleumbasis, bijtende oliën in contact komen met kunststof onderdelen. De chemicaliën kunnen het kunststof beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstige letsels.

Enkel de onderdelen die op de onderdelenlijst voorkomen zijn bedoeld om te worden hersteld of vervangen door de klant. Alle andere onderdelen moeten worden vervangen door een Geautoriseerd Onderhoudscentrum.

WAARSCHUWING

Om ernstige letsels te vermijden, verwijdert u het accupack altijd van het werktuig wanneer u het reinigt of onderhoudswerken uitvoert.

SPOELVERVANGING Zie Afbeelding 9.

Gebruik uitsluitend een twist monofilament maailijn met een diameter van 2mm.

■ Verwijder het accupak.
■ Druk de knipsluitingen aan het deksel van de spoelhouder in.

■ Trek de spoelhouder omhoog om te verwijderen.
■ Verwijder de oude spoel.
■ Om de nieuwe spoel te installeren, zorgt u ervoor dat de lijn in de gleuf op de nieuwe spoel is vastgemaakt. Zorg ervoor dat het einde van de lijn ongeveer 15 cm. van de gleuf is uitgetrokken.
■ Installeer de nieuwe spoel zodat de lijn en de gleuf met het oog in de lijnkop zijn afgelijnd. Draad de lijn in het oog.
■ Trek aan de lijn die uit de lijnkop steekt zodat de lijn van de gleuf in de spoel loskomt.
■ Herbevestig de spoelhouder door de knipsluitingen in te drukken en ze in de gleuven te steken en naar beneden te drukken tot de spoelhouder op zijn plaats klikt.

LIJN VERVANGEN Zie Afbeelding 9.

■ Verwijder het accupak.
■ Verwijder de spoel van de lijnkop.

Opmerking: Verwijder oude lijn die op de spoel achterblijft.

■ Snijd een stuk lijn van ongeveer 3 m lengte.
■ Plooi de lijn doormidden en haak de lus in de gleuf in de middelste ribbel van de spoel. Zorg ervoor dat de lijn goed in de gleuf vastklikt.
■ Rol de lijn evenredig en stevig op in de richting van de wijzers van de klok. Maak de lijn dan in de gleuf vast zodat deze zich niet ontrolt.
■ Rol de lijn niet verder op dan de rand van de spoel.

STRUIKRUIMER MONTEREN Zie Afbeelding 10.

Waarschuwing: Wees voorzichtig met scherpe randen en draag handschoenen.

■ Verwijder het batterijpack.
■ Zorg ervoor dat 'F' 'L' op de schacht van de trimmer is geïnstalleerd.
Plaats het struikruimerblad 'G' aan de bovenkant van de afstandhouder 'F' en zorg ervoor dat deze zich in het midden bevindt.
■ Plaats sluitring 'H' aan de bovenkant van struikruimerblad 'G'.

- Plaats deksel 'I' over sluitring 'H'. - Breng 'K' in de opening naast de versnellingsbak.

■ Lijn de opening en de gleuf in 'L' om de as te vergrendelen.

Draai het struikruimerblad 'G' rond om te zorgen dat het struikruimerblad stevig vast zit.

■ Met behulp van een sleutel van 19mm of 3/4" maakt

Nederlands (Vertaling van de originele instructies)

u borgmoer 'J' vast tegen de richting van de wijzers van de klok tot 44-58" N.M of 32-42 ft/lbs koppel.

■ Verwijder 'K'.

TRIMMER OPBERGEN

■ Verwijder, voordat u de bosmaaier opbergt, de batterijeenheid.

■ Berg de unit buiten bereik van kinderen op.

■ Berg hem niet op in de nabijheid van bijtende stoffen zoals chemische tuinproducten of strooizout.

■ Berg de batterij op een koele plaats op en laad hem op. Temperaturen die hoger of lager dan de normale omgevingstemperatuur zijn, verkorten de levensduur van de batterij.

■ Berg de accu-eenheid op in een ruimte waar de temperatuur lager is dan 27°C, en waar het niet vochtig is.

■ Na verloop van tijd lopen batterijen leeg. Hoe hoger de temperatuur, hoe sneller de batterij leegloopt. Als het apparaat voor lange tijd niet wordt gebruikt, dient u de batterij iedere maand of om de twee maanden op te laden. Hierdoor verlengt u de levensduur van de batterij.

■ Zet de bosmaaier gedurende het transport vast, om schade of letsel te voorkomen. Voordat u het apparaat opbergt, dient u het schoon te maken en onderhoud uit te voeren. Gebruik geschikte beschermingsmiddelen voor snij-accessoires met metalen snijbladen. Gebruik tijdens transport en opslag een geschikte afdekking voor metalen snijbladen.

MILIEUBESCHERMING

■ De milieubescherming moet een belangrijk en prioritair aspect vormen voor het gebruik van de machine, ten gunste van de civiele samenleving en de omgeving waarin we leven. Wees geen storend element voor uw buren.

■ Volg nauwgezet de plaatselijke normen voor het verwerken van de verpakking, olie, benzine, filters, versleten delen of eender welk element met een sterke invloed op de omgeving; dit afval mag niet met de huisafval weggeworpen worden, maar moet gescheiden worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorgen.

■ Volg nauwkeurig de lokale normen op voor de afdanking van het snijafval.

- Bij het buiten bedrijf stellen van de machine, mag deze nooit in het milieu achtergelaten worden maar moet ze naar een opvangcentrum gebracht worden, volgens de geldende plaatselijke normen.

Het maximum toerental van de as.

Geluidswaarde

Dubbel-geïsoleerde constructie

Nederlands (Vertaling van de originele instructies)

PROBLEMEN OPLOSSEN

PROBLEEM MOGELIJKE OOR	ZAAK OPLOSSING
Lijn zal niet naar voren komen wanneer u de autofeed-kop gebruikt.	Lijn is aan zichzelf vastgelast. Smeer	met siliconenspray
	Niet genoeg lijn op spoel. Breng meer	lijn aan de spoel.Wij verwijzen naar het gedeelte Vervangen van de lijn' in deze gebruiksaanwijzing.
	Lijn is te kort gemonteerd. Trek aan de lijn terwijl u de knop indrukt.
	Lijn is verward op de spoel. Verwijder de lijn van de spoel en wind ze opnieuw op. Wij verwijzen naar het gedeelte 'Vervangen van de maailijn' in deze gebruiksaanwijzing.
Gras nestelt zich rond de schachtbehuizing en lijnkop.	U maait hoog gras op grondniveau. Maai lang gras van boven naar beneden om te voorkomen dat het gras zich nestelt.
Machine start niet.	Batterij is niet stevig vastgemaakt. Om het accupack vast te maken zorgt u ervoor dat de knipsluitingen aan beide zijden van het accupack op hun plaats klikken.
	Batterij is niet opgeladen. Laad het	accupack op in overeenstemming met de instructies die bij uw model werden geleverd.
	As niet volledig verbonden.	Zorg ervoor dat de gebogen as volledig in de askoppeling op de bovenste schacht is ingebracht en maak de askoppeling vast.

Greenworks Tools garantiebeleid voor doe-het-zelfmachine

GARANTIETERMIJN

Al het nieuwe Greenworks Tools gereedschap wordt geleverd met een garantie van 2 jaar op onderdelen en werk vanaf de aankoopdatum. Een garantie van 30 dagen is beschikbaar voor machines die professioneel worden gebruikt, aangezien Greenworks Tools vooral ontworpen zijn voor doe-het-zelvers.

Deze garantie is niet overdraagbaar.

BEPERKINGEN

Deze garantie is uitsluitend van toepassing op defecte onderdelen en dekt geen herstellingen als gevolg van:

1. Normale slijtage.

2. Routine onderhoud of afstelling.

3. Schade veroorzaakt door foutieve handelingen/misbruik of verwaarlozing.

4. Oververhitting tengevolge van een gebrek aan onderhoud.

5. Schade tengevolge van verbinders/armaturen die los komen door een gebrek aan onderhoud.

6. Schade veroorzaakt door reiniging met water.

7. Machines die worden onderhouden of hersteld door niet-geautoriseerde Greenworks Tools onderhoudscentra.

8. Machines die foutief zijn gemonteerd of afgesteld.

9. Schade veroorzaakt door een foutief gebruik van de machine.

10. Schade veroorzaakt door foutieve voorbereidingen voor winterisering (hogedrukreiniger)

11. Voorwerpen die als verbruiksartikelen worden beschouwd, zijn normaal gezien niet door de garantie gedekt, met inbegrip van, maar niet beperkt tot:

- Batterijen

• Zaagblad en bladonderdelen

- Riemen

- Filters

- Boor- en gereedschaphouders

1. Bepaalde producten kunnen onderdelen bevatten, zoals motoren of transmissies van een andere fabrikant. Deze voorwerpen zijn onderworpen aan het overeenkomstige garantiebeleid van de fabrikant, behalve in de gevallen waar Greenworks Tools Europe GmbH ermee instemt om vorderingen te aanvaarden die zich buiten de garantieperiode van de respectievelijke fabrikant bevinden.

2. Tweedehandsartikelen zijn niet gedekt onder dit garantiebeleid.

3. Het monteren van vervang- of bijkomende onderdelen die niet door Greenworks Tools Europe GmbH worden geleverd of zijn goedgekeurd.

Garantie

Om in het kader van dit beleid een vordering voor een product in te dienen, is het noodzakelijk een bewijs van de originele aankoopbon voor te leggen. Een kredietkaartafschrift geldt niet als voldoende aankoopbewijs. Bij een eerste garantie-indcident dient de klant het product naar de originele aankoopplaats terug te brengen, voorzien van het aankoopbewijs. De machine wordt naar onze centrale onderhoudsdienst gestuurd, waar een inspectie wordt uitgevoerd. Indien wordt vastgesteld dat er een fout aan de machine aanwezig is, zal deze worden hersteld en gratis naar het adres van de klant worden teruggezonden. Machines met een verkoopprijs van minder dan €100, inclusief BTW, worden over het algemeen vervangen.

Als de centrale onderhoudsdienst vaststelt dat de machine geen fout bevat, wordt de klant op de hoogte gesteld van het feit dat hij de kosten van de herstelling dient te betalen.

Dit garantiebeleid is onder voorbehoud van wijzigingen om tegemoet te komen aan de noden van nieuwe producten. Een exemplaar van het meest recente garantiebeleid is beschikbaar op www.greenworkstools.eu.

Naam en adres van de person die verantwoordelijk is voor de opmaak van de

technische fiche:

Naam: Ted Qu Haichao (Directeur Kwaliteitszorg)

Adres: Greenworks Tools Europe GmbH

Wankelstrasse 40.

50996 Koln

Germany

Hierbij verklaren wij dat het product

Categorie .... 2-in-1: 80V batterijaangedrev en grastrimmer en struikruimer

Model.....

Serienummer ...... Zie etiket productrating

Bouwjaar ....Zie etiket productrating

- is in overeenstemming met de relevante bepalingen van de Machinerichtlijn (2006/42/EC)

- is in overeenstemming met de bepalingen van de volgende andere EU-richtlijnen

2014/30/EU (EMC-richtlijn) en

2000/14/EC (Lawaairichtlijn) incl. wijzigingen (2005/88/EC)

En bovendien verklaren wij dat

- de volgende (delen/clausules van) de Europese gestandaardiseerde normen werden gebruikt

EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1; EN 55014-2

EN ISO 3744; ISO 11904; EN ISO 11806-1

Gegarandeerd geluidsdrukniveau 96 dB(A)

Bosmaaier met accu

Gemeten geluidsdrukniveau 93.9dB(A)

Gegarandeerd geluidsdrukniveau 96 dB(A)

Conformiteitsanalysemethode in overeenstemming met Annex VI/ Richtlijn 2000/14/EC

Plaats, datum: Changzhou, 11/01/2015 Handtekening: Ted Qu Haichao
