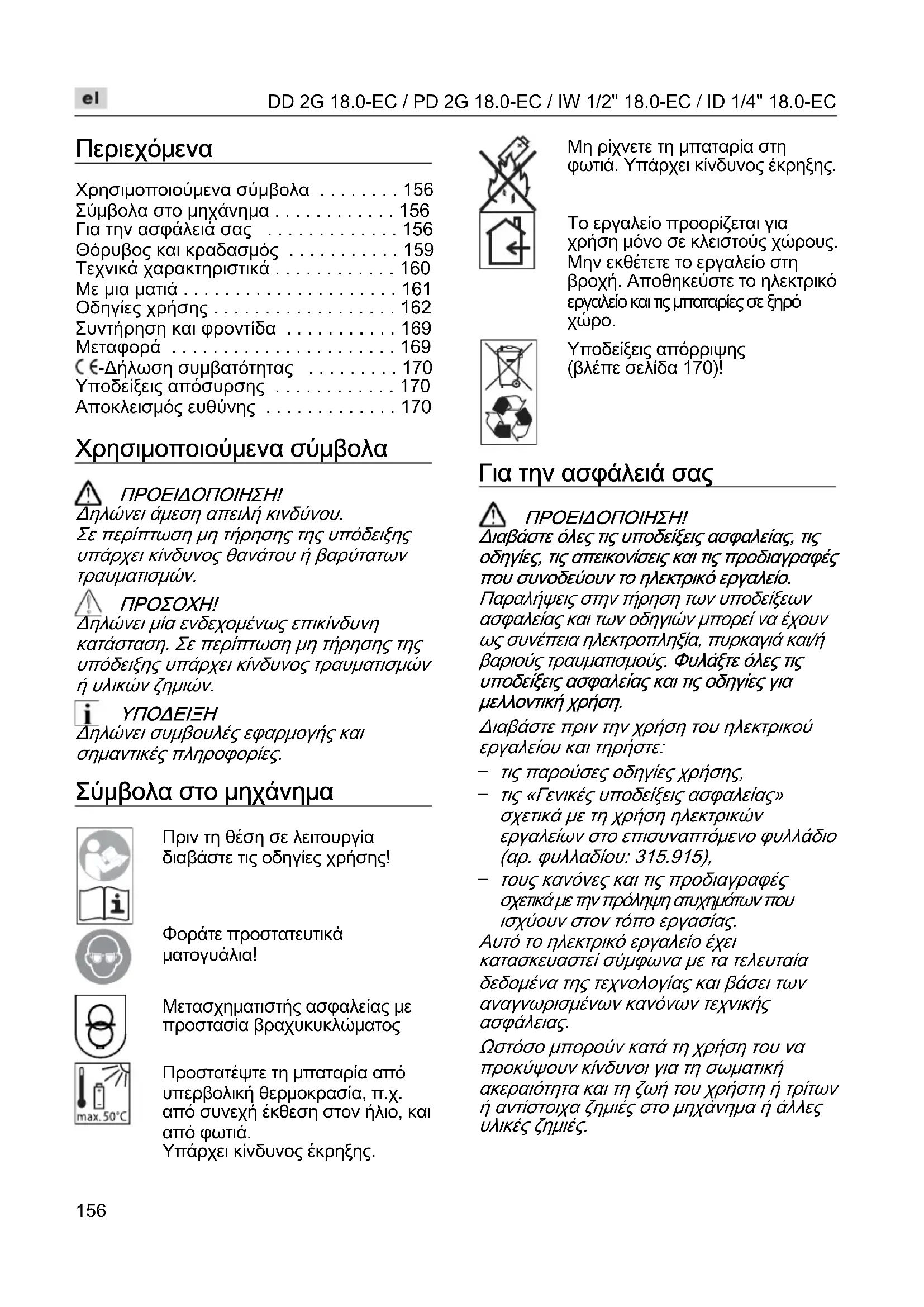

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PD 2G 18.0EC Flex

• Περιεχόμενα Χρησιμοποιούμενα σύμβολα p. 156
• Σύμβολα στο μηχάνημα p. 156
• Για την ασφάλειά σας p. 156
• Θόρυβος και κραδασμός p. 159
• Τεχνικά χαρακτηριστικά p. 160
• Με μια ματιά p. 161
• Οδηγίες χρήσης p. 162
• Συντήρηση και φροντίδα p. 169
• Μεταφορά p. 169
• -Δήλωση συμβατότητας p. 170
• Υποδείξεις απόσυρσης p. 170
• Αποκλεισμός ευθύνης Χρησιμοποιούμενα σύμβολα ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Δηλώνει άμεση απειλή κινδύνου. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρύτατων τραυματισμών. p. 170

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες. Σύμβολα στο μηχάνημα Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χρήσης! Φοράτε προστατευτικά ματογυάλια! Μετασχηματιστής ασφαλείας με προστασία βραχυκυκλώματος Προστατέψτε τη μπαταρία από υπερβολική θερμοκρασία, π.χ. από συνεχή έκθεση στον ήλιο, και

Υπάρχει κίνδυνος έκρηξης. Μη ρίχνετε τη μπαταρία στη φωτιά. Υπάρχει κίνδυνος έκρηξης. Το εργαλείο προορίζεται για χρήση μόνο σε κλειστούς χώρους. Μην εκθέτετε το εργαλείο στη βροχή. Αποθηκεύστε το ηλεκτρικό εργαλείο και τις μπαταρίες σε ξηρό

Υποδείξεις απόρριψης (βλέπε σελίδα 170)! Για την ασφάλειά σας ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν το ηλεκτρικό εργαλείο. Παραλήψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:

τις παρούσες οδηγίες χρήσης,

τις «Γενικές υποδείξεις ασφαλείας» σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915),

τους κανόνες και τις προδιαγραφές σχετικά με την πρόληψη ατυχημάτων που ισχύουν στον τόπο εργασίας. Αυτό το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τα τελευταία δεδομένα της τεχνολογίας και βάσει των αναγνωρισμένων κανόνων τεχνικής

Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται

για την προσήκουσα χρήση,

σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας. Βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως. Προσήκουσα χρήση Το δραπανοκατσάβιδο μπαταρίας DD 2G 18.0-EC προορίζεται – για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία, – για το σφίξιμο και το λύσιμο βιδών, – για το τρύπημα σε ξύλο, μέταλλο, κεραμικό και συνθετικό υλικό. Το κρουστικό δραπανοκατσάβιδο μπαταρίας PD 2G 18.0-EC προορίζεται – για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία, – για το σφίξιμο και το λύσιμο βιδών, – για το τρύπημα σε ξύλο, μέταλλο, κεραμικό και συνθετικό υλικό, – για το τρύπημα με κρούση σε τούβλα, τοίχους και πέτρα. Το περιστροφικό κρουστικό κατσαβίδι μπαταρίας IW 1/2" 18.0-EC / ID 1/4" 18.0-EC προορίζεται – για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία, – για το σφίξιμο και το λύσιμο περικοχλίων και βιδών στις αναφερόμενες διαστάσεις. Υποδείξεις ασφαλείας για δράπανα και ηλεκτρικά κατσαβίδια Να πιάνετε το μηχάνημα από τις μονωμένες επιφάνειες συγκράτησης όταν πρόκειται να διεξάγετε εργασίες κατά τις οποίες υπάρχει κίνδυνος το εργαλείο εφαρμογής ή η βίδα να συναντήσει τυχόν μη ορατές ηλεκτροφόρες γραμμές ή το ίδιο του τροφοδοτικό καλώδιο. Η επαφή της βίδας με ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία. Χρησιμοποιείτε συμπληρωματικές λαβές, αν αυτές παραδίδονται μαζί με το ηλεκτρικό εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης καλυμμένων τροφοδοτικών αγωγών ή απευθυνθείτε στην τοπική ετιαρεία παροχής ρεύματος. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε φωτιά και ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να οδηγήσει σε έκρηξη. Η διείσδυση σε αγωγό νερού προξενεί υλικές ζημιές. Απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο όταν το εργαλείο εφαρμογής μπλοκάρει. Να είστε προετοιμασμένοι για μεγάλες δυνάμεις αντίδρασης που δημιουργούν αντεπιστροφή. Το εργαλείο εφαρμογής μπλοκάρει, όταν: – το ηλεκτρικό εργαλείο υπερφορτώνεται

– σφηνώνει μέσα στο υπό κατεργασία

Κρατάτε το ηλεκτρικό εργαλείο σταθερά. Κατά το σφίξιμο και το λύσιμο βιδών μπορούν στιγμιαία να παρουσιαστούν μεγάλες δυνάμεις αντίδρασης.. Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται ασφαλέστερα με διατάξεις τάνυσης ή μέγγενη απ’ ότι με το χέρι σας. Περιμένετε μέχρι να σταματήσει τελείως το ηλεκτρικό εργαλείο πριν το εναποθέσετε. Διαφορετικά, το εργαλείο εφαρμογής μπορεί να σφηνώσει και να οδηγήσει σε απώλεια ελέγχου του ηλεκτρικού εργαλείου. Χρησιμοποιείτε μόνο γνήσιες μπαταρίες με την τάση που αναγράφεται στην πινακίδα στοιχείων του ηλεκτρικού εργαλείου. Σε περίπτωση χρήσης άλλων μπαταριών, π.χ. απομιμήσεων, ανακυκλωμένων μπαταριών ή μπαταριών άλλων κατασκευαστών, υπάρχει κίνδυνος τραυματισμών και υλικών ζημιών από έκρηξη μπαταρίας. Πρόσθετη υπόδειξη ασφαλείας για το κρουστικό δραπανοκατσάβιδο (PD ...) Κατά το τρύπημα με κρούση φοράτε ωτασπίδες. Η επίδραση θορύβου μπορεί να προξενήσει απώλεια της ακοής.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Υποδείξεις ασφαλείας σχετικά με τη χρήση μπαταριών Μην ανοίγεται τη μπαταρία. Υπάρχει κίνδυνος ηλεκτροπληξίας. Προστατέψτε τη μπαταρία από υπερβολική θερμοκρασία, π.χ. από συνεχή έκθεση στον ήλιο, και από φωτιά, νερό και υγρασία. Υπάρχει κίνδυνος

Σε περίπτωση ζημιάς ή μη ενδεδειγμένης χρήσης της μπαταρίας μπορούν να δημιουργηθούν ατμοί. Φροντίστε για φρέσκο αέρα και σε περίπτωση ενοχλήσεων αναζητήστε γιατρό. Οι ατμοί μπορούν να ερεθίσουν τις αναπνευστικές

Σε περίπτωση λανθασμένης χρήσης μπορεί να διαρρεύσουν υγρά από την μπαταρία. Αποφεύγετε κάθε επαφή. Σε περίπτωση ακούσιας επαφής με τα υγρά, ξεπλύνετε αμέσως με νερό την αντίστοιχη θέση επαφής. Αν τα υγρά διεισδύσουν στα μάτια σας, αναζητήστε επιπλέον γιατρό. Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και

Φορτίζετε τις μπαταρίες μόνο με συσκευές φόρτισης που συνιστά ο κατασκευαστής. Συσκευή φόρτισης που προορίζεται για έναν συγκεκριμένο τύπο μπαταρίας μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς, όταν χρησιμοποιείται με διαφορετικές

Η μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά αντικείμενα, όπως π. χ. καρφί ή κατσαβίδι ή από εξωτερική άσκηση δύναμης. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της

Συσκευή φόρτισης Να ελέγχετε πάντα, αν η τάση του ηλεκτρικού δικτύου αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα στοιχείων της συσκευής φόρτισης. Το φις του καλωδίου της συσκευής φόρτισης πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται η μετασκευή του φις με κανέναν τρόπο. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Άθικτα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Χρησιμοποιήστε τη συσκευή φόρτισης μόνο σε στεγνούς χώρους και αποφύγετε την επαφή με υγρασία και βροχή. Η διείσδυση νερού στη συσκευή φόρτισης αυξάνει τον κίνδυνο ηλεκτροπληξίας. Ποτέ μη χρησιμοποιείτε τη συσκευή φόρτισης όταν το καλώδιο, το φις ή η ίδια η συσκευή εμφανίζουν ζημιά από εξωτερική αιτία. Απευθυνθείτε στο πλησιέστερο εξειδικευμένο συνεργείο. Σε καμία περίπτωση μην ανοίξετε τη συσκευή φόρτισης. Σε περίπτωση βλάβης απευθυνθείτε σε εξειδικευμένο συνεργείο. Μην εναποθέτετε αντικείμενα στη συσκευή φόρτισης και μην την τοποθετείτε σε μαλακές επιφάνειες. Υπάρχει κίνδυνος πυρκαγιάς. Ειδικές υποδείξεις ασφαλείας Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη μεσαία θέση. Γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) ή τη ρύθμιση ροπή στρέψης (5) μόνο όταν το εργαλείο βρίσκεται εκτός λειτουργίας. Για τη σήμανση του ηλεκτρικού εργαλείου χρησιμοποιείτε μόνον αυτοκόλλητες

Μην ανοίγετε τρύπες στο περίβλημα.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Θόρυβος και κραδασμός

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 62841. Θα βρείτε τις τιμές στον πίνακα «Τεχνικά χαρακτηριστικά». ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι τιμές μέτρησης που δίνονται ισχύουν για καινούργια μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και

Η στάθμη κραδασμών που δίνεται στις οδηγίες αυτές έχει μετρηθεί σύμφωνα με μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου ΕΝ 62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εργαλεία εφαρμογής ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος

Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το μηχάνημα είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εφαρμογής, ζέσταμα των χεριών για το κράτημα, οργάνωση των διαδικασιών

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Τεχνικά χαρακτηριστικά

• τρύπημα σε μέταλλο / ** τρύπημα με κρούση σε μπετόν / *** κβίδωμα με κρούση Εργαλείο DD 2G 18.0-EC PD 2G 18.0-EC IW 1/2" 18.0-EC ID 1/4" 18.0-EC Τύπος Δραπανο-

Μπαταρία AP 18.0/2,5 AP 18.0/5,0 Χρόνος φόρτισης (ανάλογα με την κατάσταση φόρτισης) – AP 18.0/2,5 – AP 18.0/5,0 min min 0–40 0–45 Ροπή στρέψης, μέγιστη

βίδωμα σε μαλακό υλικό – βίδωμα σε σκληρό υλικό

Βαθμίδες ροπής στρέψης 20 24 – Αριθμός στροφών στο ρελαντί – Βαθμίδα 1 – Βαθμίδα 2 – Βαθμίδα 3 min

Αριθμός κρούσεων – Βαθμίδα 1 – Βαθμίδα 2 – Βαθμίδα 3 min

Τσοκ mm 1,5–13 – Μέγ. διάμετρος διάτρησης

– σε ατσάλι – σε τοίχους

Βάρος σύμφωνα με «EPTA-procedure 01/2003» (χωρίς μπαταρία) kg 1,5 1,6 1,1 1,1 Βάρος μπαταρίας 2,5 Ah 5,0 Ah

0,4 0,7 Αξιολογημένη στάθμη ακουστικής πίεσης Στάθμη ακουστικής πίεσης L

dB(A) 78* 78* / 95** 91*** 91*** Στάθμη ακουστικής ισχύος L

dB(A) 89* 89* / 106** 102*** 102*** Ανασφάλεια K db 3,0 Συνολικές τιμές κραδασμών (σύνολο διανύσματος τριών κατευθύνσεων) Τιμή εκπομπής κραδασμών a

– τρύπημα σε μέταλλο m/s

<2,5 <2,5 – – – τρύπημα με κρούση σε μπετόν m/s

Με μια ματιά Στις παρούσες οδηγίες περιγράφονται διαφορετικά ηλεκτρικά εργαλεία. Η απεροκόνιση μπορεί να αποκλίνει στις λεπτομέρειες από το ηλεκτρικό εργαλείο που αγοράσατε. 1Διακόπτης Για τη θέση σε και εκτός λειτουργίας καθώς και για την αύξηση του αριθμού στροφών/κρούσεων ως το μέγιστο 2 Διακόπτης προεπιλογής φοράς περιστροφής 3Διακόπτης επιλογής ταχύτητας 4 Περιστρεφόμενος δακτύλιος για επιλογή τρόπου λειτουργίας (μόνο PD...) 5 Περιστρεφόμενος δακτύλιος για ρύθμιση ροπής στρέψης 6 Υποδοχή εργαλείου 7Φωτισμός χώρου εργασίας 8Χειρολαβή 9 Πεδίο χειρισμού βαθμίδων αριθμού

10 Υποδοχή μπαταρίας 11 Προσάρτημα γωνιακής κεφαλής με δακτύλιο απασφάλισης 12 Προσάρτημα τσοκ με δακτύλιο απασφάλισης 13 Προσάρτημα υποδοχής μυτών βιδώματος με δακτύλιο απασφάλισης 14 Πρόσθετη χειρολαβή 15 Μπαταρία ιόντων λιθίου (2,5 Ah) 16 Πλήκτρο απομανδάλωσης μπαταρίας 17 Ένδειξη φόρτισης μπαταρίας 18 Μπαταρία ιόντων λιθίου (5,0 Ah) 19 Γάντζος ανάρτησης σε ζώνη 20 Βίδα στερέωσης 21 Υποδοχή μύτης βιδώματοςDD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

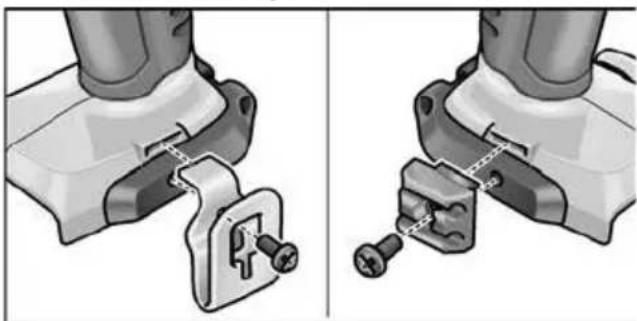

Οδηγίες χρήσης Πριν τη θέση σε λειτουργία Ξεπακετάρετε το ηλεκτρικό εργαλείο και τα εξαρτήματα και ελέγξτε τα για πληρότητα της παράδοσης και ζημιές από τη μεταφορά. Στερεώστε το γάντζο ανάρτησης σε ζώνη ή την υποδοχή μύτης βιδώματος με τη βίδα στερέωσης.

Κατά την παράδοση η μπαταρίες δεν είναι φορτισμένες πλήρως. Πριν τη πρώτη χρήση φορτίστε τις μπαταρίες πλήρως. Βλέπε «Συσκευή φόρτισης/Διαδικασία φόρτισης». Συναρμολόγηση / αποσυναρμολόγηση πρόσθετης λαβής (PD/DD 2G 18.0-EC)

Χρησιμοποιείτε συμπληρωματικές λαβές, αν αυτές παραδίδονται μαζί με το ηλεκτρικό εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. Προσάρτημα τσοκ BF 18.0-EC

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη μεσαία θέση.

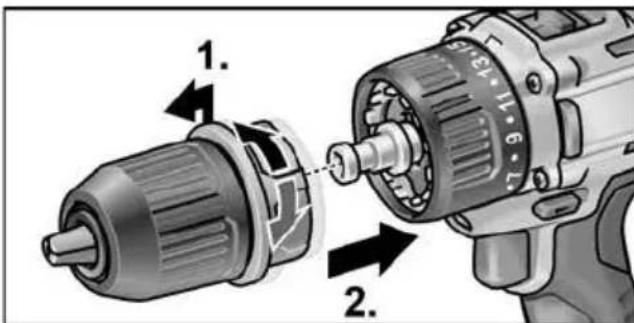

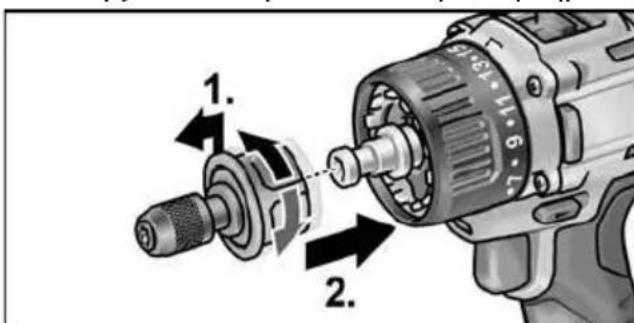

Τραβήξτε το δακτύλιο απασφάλισης προς τα εμπρός (1.) και πιέστε το προσάρτημα τσοκ μέχρι τέρμα στην υποδοχή εργαλείου (2.). Αφήστε το δακτύλιο απασφάλισης. Ελέγξτε αν κούμπωσε το τσοκ.

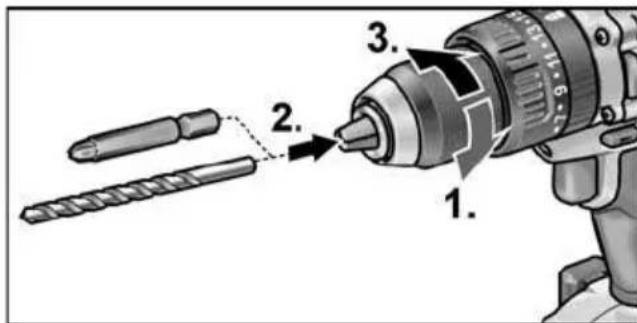

Τραβήξτε το δακτύλιο απασφάλισης προς τα εμπρός και αφαιρέστε το τσοκ. Εισαγωγή εργαλείων Το τσοκ συγκρατεί με ασφάλεια τρυπάνια με διάμετρο 1,5–13 mm, μύτες βιδώματος και υποδοχές μυτών βιδώματος Κρατήστε το ηλεκτρικό εργαλείο σταθερά με ένα χέρι και γυρίστε το τσοκ με το άλλο χέρι.– Γυρίστε το τσοκ αντίθετα με τη φορά των δεικτών του ρολογιού για να ανοίξει. – Γυρίστε το τσοκ με τη φορά των δεικτών του ρολογιού για να κλείσει. Τοποθετήστε το εργαλείο. Σφίξτε το τσοκ πλήρως.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Εκτελέστε δοκιμαστική λειτουργία για να ελέγξετε την κεντραριστή σύσφιξη των

Προσάρτημα γωνιακής κεφαλής WV 18.0-EC

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη μεσαία θέση. Το προσάρτημα γωνιακής κεφαλής διευκολύνει την εργασία σε δύσκολα προσβάσιμα σημεία. Το προσάρτημα γωνιακής κεφαλής μπορεί να κουμπώσει σε διάφορες θέσεις σε απόσταση 30°.

Τραβήξτε το δακτύλιο απασφάλισης προς τα εμπρός (1.) και πιέστε το προσάρτημα γωνιακής κεφαλής μέχρι τέρμα στην υποδοχή εργαλείου (2.). Αφήστε το προσάρτημα γωνιακής κεφαλής να κουμπώσει στην επιθυμητή

Αφήστε το δακτύλιο απασφάλισης. Ελέγξτε αν κούμπωσε το προσάρτημα..

Τραβήξτε το δακτύλιο απασφάλισης προς τα εμπρός και αφαιρέστε το προσάρτημα γωνιακής κεφαλής. Εισαγωγή εργαλείων Το προσάρτημα γωνιακής κεφαλής διαθέτει υποδοχή εργαλείου ½". Η υποδοχή συγκρατεί με ασφάλεια μύτες βιδώματος και υποδοχές μυτών βιδώματος. Στο προσάρτημα γωνιακής κεφαλής μπορεί να τοποθετηθεί και το προσάρτημα τσοκ (βλέπε «Προσάρτημα τσοκ BF 18.0-EC») ή η υποδοχή μυτών βιδώματος (βλέπε «Προσάρτημα υποδοχής μυτών βιδώματος BV 18.0-EC»). Προσάρτημα υποδοχής μυτών βιδώματος BV 18.0-EC

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη μεσαία θέση.

Τραβήξτε το δακτύλιο απασφάλισης προς τα εμπρός (1.) και πιέστε το προσάρτημα υποδοχής μυτών βιδώματος μέχρι τέρμα στην υποδοχή εργαλείου (2.). Αφήστε το δακτύλιο απασφάλισης. Ελέγξτε αν κούμπωσε το προσάρτημα.

Τραβήξτε το δακτύλιο απασφάλισης προς τα εμπρός και αφαιρέστε το προσάρτημα υποδοχής μυτών

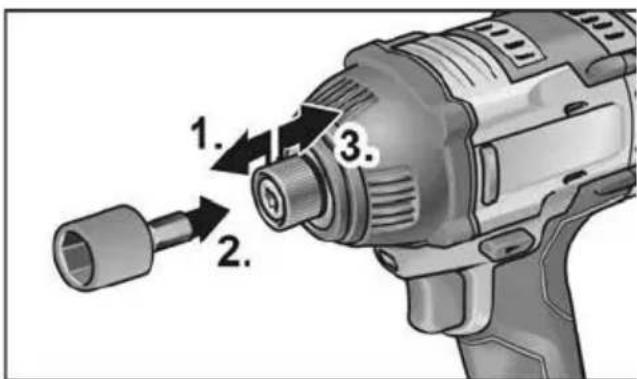

Εισαγωγή εργαλείων Το προσάρτημα υποδοχής μυτών βιδώματος διαθέτει υποδοχή εργαλείου

Η υποδοχή συγκρατεί με ασφάλεια μύτες βιδώματος.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

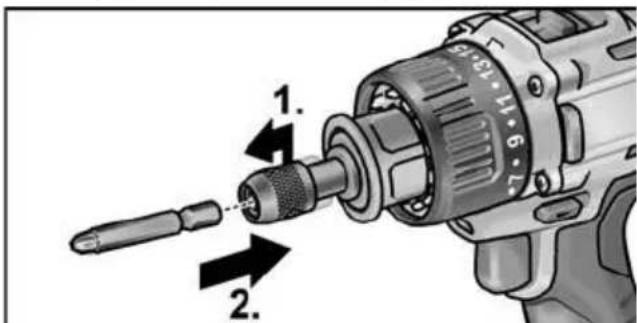

Τραβήξτε την ασφάλιση εργαλείων προς τα εμπρός (1.) και εισάγετε το εργαλείο μέχρι τέρμα (2.). Αφήστε την ασφάλιση εργαλείων. Για την αφαίρεση εργαλείων τραβήξτε την ασφάλιση εργαλείων προς τα πίσω. Αλλαγή εργαλείου

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη μεσαία θέση. IW 1/2“ 18.0-EC: Πιέστε το σωληνωτό κλειδί στην τετράγωνη υποδοχή του δραπανοκατσάβιδου (1.). Εισάγετε το εργαλείο στο σωληνωτό κλειδί (2.). ID 1/4“ 18.0-EC: Τραβήξτε την ασφάλιση εργαλείων προς τα εμπρός (1.) και εισάγετε το εργαλείο μέχρι τέρμα (2.). Αφήστε την ασφάλιση εργαλείων. Για την αφαίρεση εργαλείων τραβήξτε την ασφάλιση εργαλείων προς τα πίσω (3.). Εισαγωγή / αλλαγή μπαταρίας Εισάγετε τη φορτισμένη μπαταρία πλήρως στο ηλεκτρικό εργαλείο μέχρι να

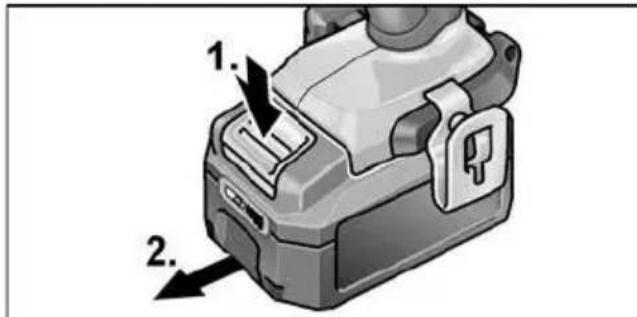

Για την εξαγωγή της μπαταρίας πατήστε τα πλήκτρα απομανδάλωσης (1.) και τραβήξτε την προς τα έξω (2.).

Όσο δε χρησιμοποιείται, προστατέψτε τις επαφές της μπαταρίας. Κινούμενα μεταλλικά εξαρτήματα μπορούν να βραχυκυκλώσουν τις επαφές - κίνδυνος έκρηξης και φωτιάς! Κατάσταση φόρτισης της μπαταρίας Πατώντας το πλήκτρο μπορείτε να ελέγξετε την κατάσταση φόρτισης της μπαταρίας μέσω των λυχνιών LED.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Η ένδειξη σβήνει μετά από 5 δευτερόλεπτα. Αν αναβοσβήνει μια από τις λυχνίες LED, πρέπει να φορτίσετε τη μπαταρία. Αν μετά το πάτημα του πλήκτρου δεν ανάβει καμία λυχνία LED, η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί. Προεπιλογή φοράς περιστροφής

Αλλάζετε τη φορά περιστροφής μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο. Ρυθμίστε το διακόπτη προεπιλογής φοράς περιστροφής στην απαιτούμενη θέση: – Αριστερά: αντίθετα με τη φορά των δεικτών του ρολογιού (ξεβίδωμα βιδών, λύσιμο βιδών) – Δεξιά: με τη φορά των δεικτών του

(τρύπημα, βίδωμα βιδών, σφίξιμο βιδών) – Κέντρο: φραγή λειτουργίας (αλλαγή εργαλείου, σε όλες τις εργασίες στο ηλεκτρικό εργαλείο) Τρόπος λειτουργίας (μόνο PD 2G 18.0-EC)

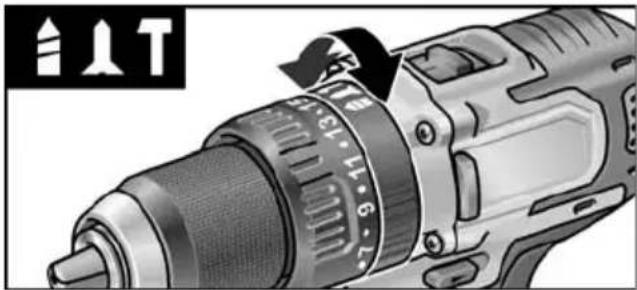

Αλλάξτε ον τρόπο λειτουργίας μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο. Γυρίστε τον περιστρεφόμενο δακτύλιο για τον τρόπο λειτουργίας στην απαιτούμενη

: Τρύπημα με κρούση Προεπιλογή ροπής στρέψης

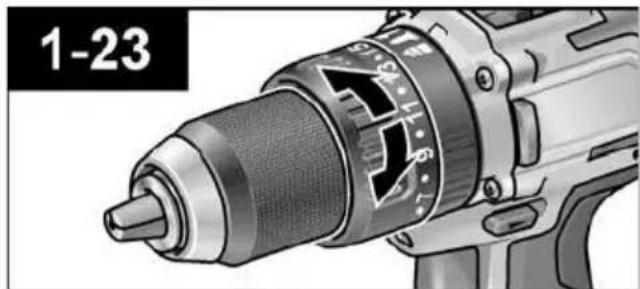

Αλλάζετε τη ροπή στρέψης μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο. Γυρίστε τον περιστρεφόμενο δακτύλιο για τη ρύθμιση ροπής στρέψης στην απαιτούμενη θέση. DD 2G 18.0-EC: 1–23: Βίδωμα

Στη θέση τρυπήματος είναι απενεργο- ποιημένος ο συμπλέκτης ολίσθησης. PD 2G 18.0-EC:DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

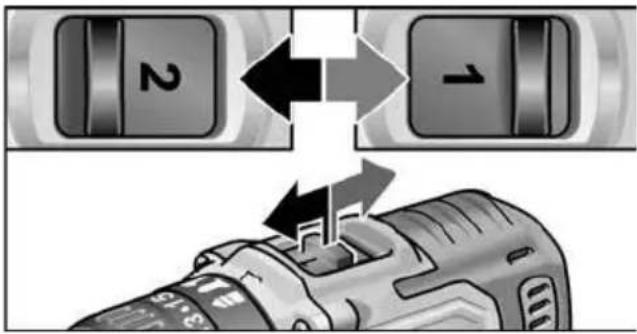

Προεπιλογή ταχύτητας

Αλλάζετε την ταχύτητα μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο. Ρυθμίστε το διακόπτη επιλογής στην επιθυμητή βαθμίδα: 1: αργή κίνηση, υψηλή ροπή στρέψης 2: γρήγορη κίνηση, χαμηλή ροπή στρέψης Θέση του ηλεκτρικού εργαλείου σε

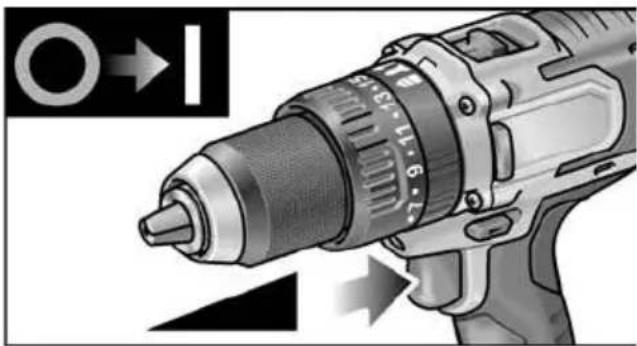

Θέτετε το εργαλείο σε λειτουργία: Πατήστε τον διακόπτη. Ο διακόπτης του ηλεκτρικό εργαλείο επιτρέπει τη βαθμιδωτή αύξηση του αριθμού στροφών μέχρι τη μέγιστη τιμή. Θέτετε το εργαλείο εκτός λειτουργίας: Αφήστε τον διακόπτη ελεύθερο.

Το ηλεκτρικό εργαλείο διαθέτει φρένο, το οποίο σταματάει το εργαλείο εφαρμογής αμέσως με το άφημα του διακόπτη.

Σε συνεχή χρήση του ηλεκτρικού εργαλείου συνίσταται να εργάζεστε με πλήρως πατημένο διακόπτη. Ενεργοποίηση / απενεργοποίηση φωτισμού χώρου εργασίας

1. Γυρίστε το διακόπτη προεπιλογής

φοράς περιστροφής (2) στη θέση «μπρος» ή «πίσω».

2. Πατήστε το διακόπτη ΟΝ / OFF (1) του

ηλεκτρικού εργαλείου –Ο φωτισμός χώρου εργασίας ανάβει

3. Αφήστε το διακόπτη ΟΝ / OFF (1) του

ηλεκτρικού εργαλείου –Ο φωτισμός χώρου εργασίας σβήνει αυτομάτως μετά από περ. 10 δευτερόλεπτα Προεπιλογή αριθμού στροφών και ροπής στρέψης IW 1/2“ 18.0-EC / ID 1/4“ 18.0-EC Εναλλαγή αριθμού στροφών / ροπής

1. Ενεργοποιήστε το διακόπτη ON / OFF (1)

2. Πατήστε σύντομα το διακόπτη τρόπου

λειτουργίας (περ. 0,5 δευτερόλεπτα). – Ανάβει ένα LED – ροπή στρέψης:

3. Πατήστε σύντομα το διακόπτη τρόπου

λειτουργίας – Ανάβουν δύο LED – ροπή στρέψης:

4. Πατήστε σύντομα το διακόπτη τρόπου

λειτουργίας – Ανάβουν τρία LED – ροπή στρέψης: IW 1/2“ 18.0-EC: 150 Nm / 1500 min

5. Πατήστε σύντομα το διακόπτη τρόπου

λειτουργίας – Ανάβει ένα LED – η ροπή στρέψης κατεβαίνει στα: Η ροπή στρέψης μπορεί να αυξηθεί πάλι με τον τρόπο που περιγράφτηκε. Στην αντίστροφη κίνηση του ηλεκτρικού εργαλείου – έχει μόνο έναν αριθμό στροφών – τα LED που βρίσκονται στη βάση σβήνουν

Εναλλαγή λειτουργία κρούσης σε λειτουργία δραπανοκατσάβιδου: Πατήστε το διακόπτη τρόπου λειτουργίας περ. 1,5 δευτερόλεπτα. – Η ένδειξη λειτουργίας LED ανάβει – η λειτουργία κρούσης είναι ενεργή – Η ένδειξη λειτουργίας LED δεν ανάβει – η λειτουργία δραπανοκατσάβιδου είναι ενεργή. Εργασίες με το ηλεκτρικό εργαλείο

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη μεσαία θέση.

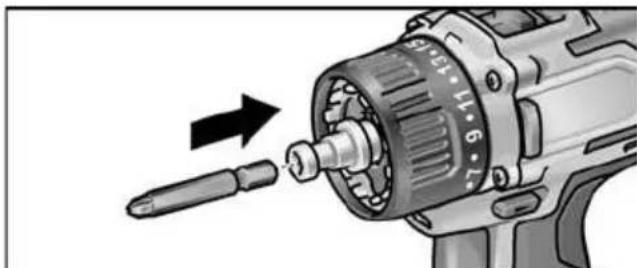

Για να διευκολυνθεί το βίδωμα, μπορείτε να τοποθετήσετε τη μύτη βιδώματος και απευθείας στην υποδοχή εργαλείου της

1. Τοποθετήστε το φορέα εργαλείου

(προσάρτημα τσοκ, προσάρτημα γωνιακής κεφαλής, προσάρτημα υποδοχής μυτών βιδώματος).

2. Τοποθετήστε τη μπαταρία.

3. Τοποθετήστε το εργαλείο (τρυπάνια,

μύτες βιδώματος, υποδοχή μυτών βιδώματος).

4. Ρυθμίστε τον τρόπο λειτουργίας

ανάλογα με την εργασία (μόνο PD...).

5. Ρυθμίστε την προεπιλογή ροπής

στρέψης στην απαιτούμενη βαθμίδα.

6. Ρυθμίστε την ταχύτητα στην

απαιτούμενη βαθμίδα.

7. Ρυθμίστε την απαιτούμενη φορά

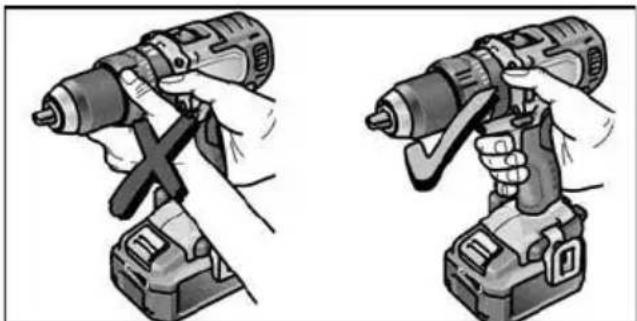

8. Κρατήστε το ηλεκτρικό εργαλείο με ένα

χέρι από τη χειρολαβή και πάρτε θέση

Ποτέ μη χειρίζεστε τον διακόπτη προεπιλογής φοράς περιστροφής ή τη ρύθμιση ροπής στρέψης με τον κινητήρα

9. Θέτετε το εργαλείο σε λειτουργία.

Μετά το τέλος της εργασίας:

10. Αφήστε τον διακόπτη ελεύθερο.

11. Γυρίστε το διακόπτη προεπιλογής φοράς

περιστροφής (2) στη μεσαία θέση. Συσκευή φόρτισης 1 Υποδοχή μπαταρίας 2Επαφές 3 Σχισμές αερισμού 4 Οθόνη ένδειξης της κατάστασης λειτουργίας 5 Τροφοδοτικό καλώδιο με φις IW 1/2“ 18.0-EC: 150 Nm ID 1/4“ 18.0-EC: 60 NmDD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Η συσκευή φόρτισης CA 10.8/18.0 προορίζεται για τη φόρτιση μπαταριών FLEX των τύπων – AP 10.8 (2,5 Ah), – AP 18.0 (2,5 Ah), – AP 10.8 (5,0 Ah), – AP 18.0 (5,0 Ah). Υποδείξεις για μεγάλη διάρκεια ζωής της μπαταρίας

Ποτέ μη φορτίζετε μπαταρίες σε θερμο- κρασία κάτω των 0 °C ή άνω των 55 °C.

Μη φορτίζετε μπαταρίες σε περιβάλλον με μεγάλη υγρασία ή υψηλή θερμοκρασία.

Μη σκεπάζετε μπαταρίες και συσκευή φόρτισης κατά τη διάρκεια της φόρτισης.

Τραβήξτε το φις της συσκευής φόρτισης μετά την ολοκλήρωση της φόρτισης. Κατά τη διάρκεια της φόρτισης η μπαταρία και η συσκευή φόρτισης θερμαίνονται. Αυτό είναι φυσιολογικό! Οι μπαταρίες ιόντων λιθίου δεν παρουσιάζουν το γνωστό «φαινόμενο μνήμης». Παρολ' αυτά οι μπαταρίες θα πρέπει να είναι πλήρως αποφορτισμένες πριν τη φόρτιση και η φόρτιση να ολοκληρώνεται πάντα μέχρι τέλους. Αν δε χρησιμοποιήσετε τις μπαταρίες για μεγαλύτερο χρονικό διάστημα, φυλάξτε τις μερικώς φορτισμένες και σε δροσερό χώρο. Διαδικασία φόρτισης

Τοπθετήτε μόνο γνήσιες μπαταρίες στο φορτιστή που συμπαραδίδεται. Βάλτε το φις της συσκευής φόρτισης στην

Ο φωτισμός της οθόνης ανάβει για 2 δευτερόλεπτα σε πράσινο χρώμα και έπειτα σβήνει.. Εμφανίζεται η ένδειξη OK. Εισάγετε τη μπαταρία πλήρως μέσα στη συσκευή φόρτισης μέχρι να κουμπώσει. – Στην οθόνη εμφανίζονται εναλλάξ ο υπολειπόμενος χρόνος φόρτισης (μέχρι την πλήρη φόρτιση της μπαταρίας) και μια γραφική παράσταση της κατάστασης

– Ο φωτισμός της οθόνης ανάβει σε πορτοκαλί χρώμα, όταν η μπαταρία είναι φορτισμένη λιγότερο από 80%. – Από 80% φόρτιση μπαταρίας και πάνω η οθόνη ανάβει σε πράσινο χρώμα και εμφανίζεται η ένδειξη OK. Η μπαταρία έχει φορτίσει πλήρως, όταν εμφανίζεται ή ένδειξη . Μετά από σύντομο χρονικό διάστημα ο πράσινος φωτισμός της οθόνης σβήνει. Αφαιρέστε τη μπαταρία από τη συσκευή

Τραβήξτε το φις από την πρίζα.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Αν μετά την τοποθέτηση της μπαταρίας στη συσκευή φόρτισης η οθόνη αναβοσβήνει, υπάρχει σφάλμα στη μπαταρία ή στη συσκευή φόρτισης . Η οθόνη αναβοσβήνει αργά. Πορτοκαλί φωτισμός. Η μπαταρία είναι πολύ ζεστή ή πολύ κρύα. Μόλις η μπαταρία φτάσει σε θερμοκρασία φόρτισης (0°C...55°C), ξεκινάει η διαδικασία

Η οθόνη αναβοσβήνει γρήγορα. Κόκκινος φωτισμός. Βγάλτε τη μπαταρία από τη συσκευή φόρτισης και ξαναβάλτε την. Αν παραμένει η ένδειξη,η μπαταρία είναι ελαττωματική. Αντικαταστήστε τη μπαταρία ή απευθυνθείτε σε εξειδικευμένο συνεργείο για να την ελέγξει. Αν με άλλη μπαταρία εμφανίζεται η ίδια ένδειξη σφάλματος υπάρχει σφάλμα στη συσκευή φόρτισης. Απευθυνθείτε σε εξειδικευμένο συνεργείο για να ελέγξει τη συσκευή φόρτισης. Συντήρηση και φροντίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά την επεξεργασία μετάλλων μπορεί κατά την υπερβολική χρήση να επικαθήσει στο εσωτερικό του περιβλήματος αγώγιμη

Καθαρίζετε τακτικά το ηλεκτρικό εργαλείο και τις σχισμές αερισμού. Η συχνότητα εξαρτάται από το κατεργαζόμενο υλικό και από τη διάρκεια της χρήσης. Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα. Αφήστε το ηλεκτρικό εργαλείο να δουλεύει κατά τη διάρκεια εκφύσησης. Συσκευή φόρτισης ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν από όλες τις εργασίες, τραβάτε το φις από την πρίζα. Μη χρησιμοποιείτε νερό ή υγρά μέσα καθαρισμού. Καθαρίζεται το περίβλημα από ακαθαρσίες και σκόνες με πινέλο ή ένα στεγνό πανί.

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο εξουσιοδοτημένο από τον κατασκευαστή συνεργείο εξυπηρέτησης πελατών. Ανταλλακτικά και εξαρτήματα Για περαιτέρω εξαρτήματα, ιδιαίτερα για εργαλεία χρήσης, ανατρέξετε στους καταλόγους του κατασκευαστή. Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.com

Το ισοδύναμο της ποσότητας λιθίου που περιέχουν οι παραδιδόμενες μπαταρίες δεν υπερβαίνουν τα σχετικά όρια. Γι' αυτό η μπαταρία σαν μεμονωμένο εξαρτήματα και το

εργαλείο δεν υπόκεινται στις εθνικές ή στις διεθνείς διατάξεις περί επικίνδυνων εμπορευμάτων. Όταν μεταφέρονται περισσότερες συσκευές με μπαταρίες ιόντων λιθίου μαζί, αυτές οι διατάξεις μπορούν να αποκτήσουν σημασία και να απαιτήσουν τη λήψη ιδιαίτερων μέτρων ασφαλείας (π.χ. για τη συσκευασία). Σε αυτή την περίπτωση πληροφορηθείτε για τις ισχύουσες διατάξεις στη χώρα προορισμού.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

-Δήλωση συμβατότητας Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο κεφάλαιο «Τεχνικά χαρακτηριστικά» βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα: EN 62841 σύμφωνα με τις διατάξεις των οδηγιών 2014/30/EΕ, 2006/42/EΚ, 2011/65/EE. Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Υποδείξεις απόσυρσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αχρηστεύστε παλιά ηλεκτρικά εργαλεία πριν την απόρριψη:

τα ηλεκτρικά εργαλεία με καλώδιο αφαιρώντας το τροφοδοτικό καλώδιο,

τα ηλεκτρικά εργαλεία με μπαταρία αφαιρώντας τη μπαταρία. Μόνο για χώρες της Ευρωπαϊκής

Μην πετάτε ηλεκτρικά εργαλεία στα οικιακά απορρίμματα! Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕE σχετικά με τα παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και της μεταφοράς της σε εθνικό δίκαιο, τα απόβλητα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Ανάκτηση πρώτων υλών αντί απόρριψης αποβλήτων. Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην πετάτε τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή στο νερό. Μην ανοίγετε τις άχρηστες μπαταρίες. Μπαταρίες πρέπει να συλλέγονται, να ανακυκλώνονται ή να απορρίπτονται με φιλικό προς το περιβάλλον τρόπο. Μόνο για χώρες της Ευρωπαϊκής

Σύμφωνα σύμφωνα με την Κοινοτική Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Σχετικά με τις δυνατότητες απόρριψης απευθυνθείτε σε εξειδικευμένο κατάστημα. Αποκλεισμός ευθύνης Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρ-ησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC
