BRUKSANVISNING PD 2G 18.0EC Flex

ved .... – Boring i metal m/s

de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak. Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen. Elektroverktøyet må kun brukes

Forskriftsmessig bruk Batteri-borskrumaskinen DD 2G 18.0-EC er ment – for kommersiell bruk innenfor industri og håndverk, – for innskruing og løsning av skruer, – for boring i tre, metall, keramikk og plast. Batteri-slagborskrumaskin PD 2G 18.0-EC er ment – for kommersiell bruk innenfor industri og håndverk, – for innskruing og løsning av skruer, – for boring i tre, metall, keramikk og plast, – for slagboring i tegl, mur og stein. Batteri-slagskrumaskinen IW 1/2" 18.0-EC / ID 1/4" 18.0-EC er ment – for kommersiell bruk innenfor industri og håndverk, – for tiltrekking og løsning av muttere og skruer i de angitte dimensjonene. Sikkerhetsinstruksjoner for boremaskiner og skrumaskiner Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt av skruen med spenningsførende ledninger, kan også sette apparatdeler av metall under spenning og føre til elektrisk støt. Bruk tilleggshåndtak, når disse er levert med elektroverktøyet. Tap av kontrollen kan føre til skader. Bruk et egnet søkeapparat for å lete etter skulte forsyningsledninger eller forespør hos de offentlige myndighetene hvor slike ledninger finnes. Kontakt med elektroledninger kan føre til brann og elektrisk støt. Skade på gassledningen kan føre til eksplosjon. Dersom det bores inn i en vannledning, kan dette forårsake materielle skader. Slå av elektroverktøyet med en gang, hvis innsatsverktøyet blir blokkert. Vær forberedt på høye reaksjons-momenter, som gir tilbakeslag. Innsatsverktøyet blokkeres når: – elektroverktøyet blir overbelastet eller – det kiler seg fast i arbeidsstykket som bearbeides. Hold elektroverktøyet godt fast. Ved tiltrekking og løsning av skruer kan det kortvarig opptre høye reaksjonsmomenter. Fest fast arbeidsstykket. Det er bedre å sikre et arbeidsstykke med en spenninnretning eller en skrustikke, enn å holde det fast med hånden. Vent til elektroverktøyet har stoppet, før du legger det fra deg. Innsatsverktøyet kan hekte seg fast og føre til at man mister kontrollen over elektroverktøyet. Bruk kun original-batterier med spenningen som er angitt på typeskiltet til ditt elektroverktøy. Ved bruk av andre batterier, feks. etterligninger, utbedrede batterier eller andre fabrikater, er det fare for både personskader og materielle skader på grunn av eksploderende batteri. Ekstra sikkerhetsinstruksjoner for slagborskrumaskin (PD ...) Bruk hørselsvern ved slagboring. Påvirkning av støy kan føre til skade på hørselen. Sikkerhetsanvisninger for håndtering av batterier Åpne ikke batteriet. Fare for kortslutning! Beskytt batteriet mot varme, f.eks. mot vedvarende solstråling, ild, vann og fuktighet. Eksplosjonsfare! Ved skader og feil bruk av batteriet kan det komme ut damp. Sørg for at det luftes og søk legeråd dersom du føler deg uvel. Dampen kan irritere luftveiene. Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Lad batteriet kun opp med ladere som er anbefalt av produsenten. Det er fare for brann hvis en lader som er beregnet til en bestemt type batterier, brukes med andre batterier. Batteriet kan bli skadet med spisse gjenstander som f.eks. spiker eller skrutrekkere, eller ved ytre kraftpåvirkning. Det kan oppstå intern kortslutning og batteriet kan ta fyr, eksplodere eller bli overopphetet. Ladeapparat Kontroller alltid at nettspenningen er i henhold til spenningen som er angitt på ladeapparatets typeskilt. Støpselet til ladeapparatet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. Bruk kun ladeapparatet i tørre rom, og unngå kontakt med fuktighet og regn. Dersom det trenger inn vann i et ladeapparat, forhøyer dette risikoen for elektrisk støt. Bruk aldri ladeapparatet når kabel, støpsel eller apparatet selv er blitt skadet av ytre påvirkninger. Ta med ladeapparatet til nærmeste fagverksted. Åpne ikke ladeapparatet under noen omstendighet. Kontrakt et fagverksted i tilfelle feil. Legg ikke noen gjenstander på ladeapparatet og sett det ikke fra deg på myke overflater. Det medfører brannfare. Spesielle sikkerhetsinstruksjoner Før alle arbeider på elektroverktøy settes dreieretnings-forvalgsbryteren (2) i midtstilling. Betjen dreieretnings-forvalgbryteren (2) eller dreiemomentinnstillingen (5) kun ved stillestående verktøy. For merking av elektro-verktøyet skal det kun brukes skilt som limes på. Det må ikke bores hull i kassen. Støy og vibrasjon HENVISNING Støy- og svingningsverdiene er målt i henhold til EN 62841. Verdien finner du i tabellen «Tekniske data». ADVARSEL! De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene. HENVISNING Det svingningsnivået som er angitt i disse anvisningene er målt i henhold til et målemetode som er normert etter EN 62841, og kan brukes for sammenligning av elektro- verktøy. Det egner seg også for en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektro- verktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsats- verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av svingnings- belastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men faktisk ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden. Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene. FORSIKTIG! Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

0,4 0,7 A-vektet lydtrykknivå Lydtrykksnivå L

ved .... – boring i metall m/s

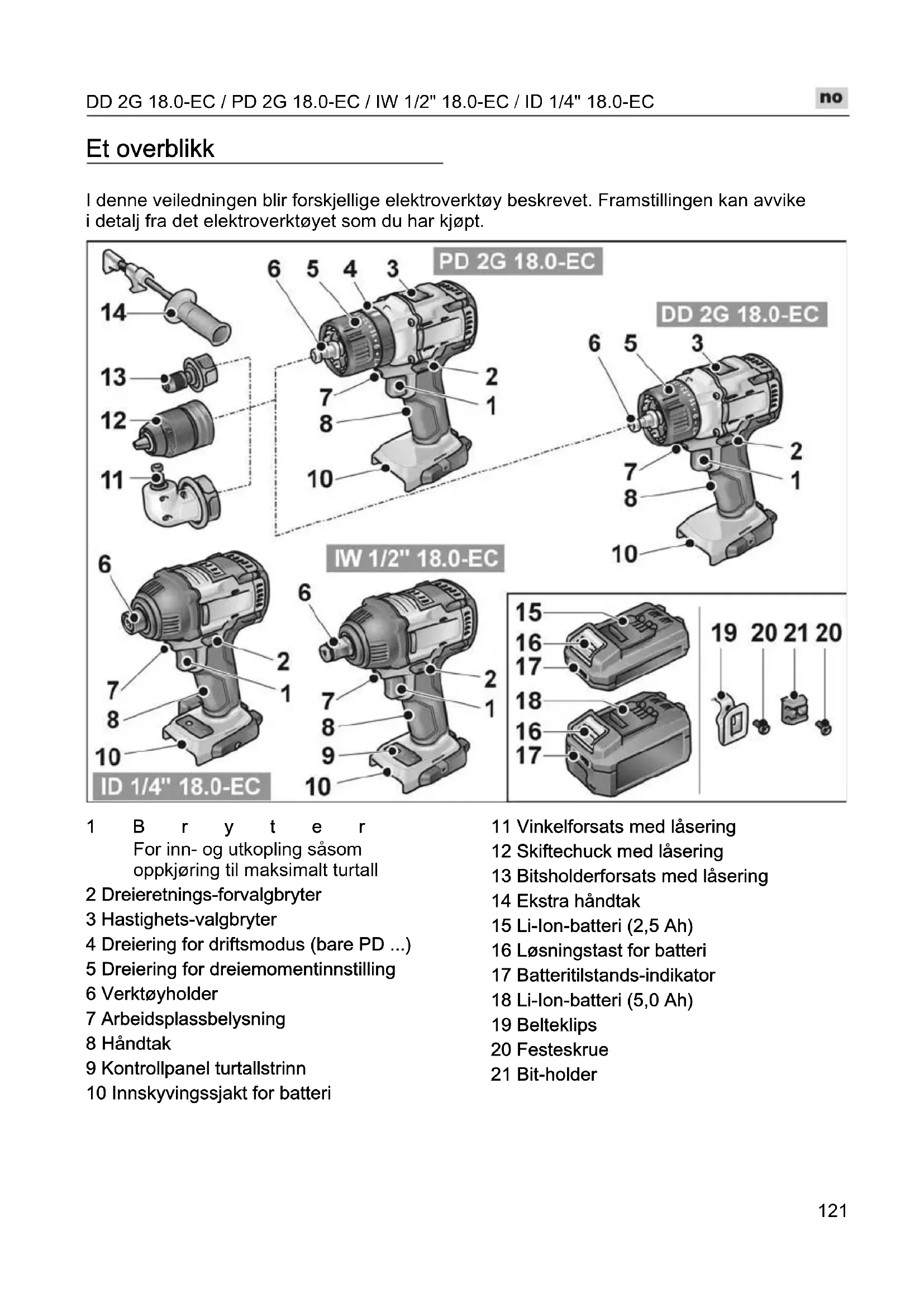

Et overblikk I denne veiledningen blir forskjellige elektroverktøy beskrevet. Framstillingen kan avvike i detalj fra det elektroverktøyet som du har kjøpt. 1Bryter For inn- og utkopling såsom oppkjøring til maksimalt turtall 2 Dreieretnings-forvalgbryter 3 Hastighets-valgbryter 4 Dreiering for driftsmodus (bare PD ...) 5 Dreiering for dreiemomentinnstilling 6 Verktøyholder 7 Arbeidsplassbelysning 8 Håndtak 9 Kontrollpanel turtallstrinn 10 Innskyvingssjakt for batteri 11 Vinkelforsats med låsering 12 Skiftechuck med låsering 13 Bitsholderforsats med låsering 14 Ekstra håndtak 15 Li-Ion-batteri (2,5 Ah) 16 Løsningstast for batteri 17 Batteritilstands-indikator 18 Li-Ion-batteri (5,0 Ah) 19 Belteklips 20 Festeskrue 21 Bit-holderDD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

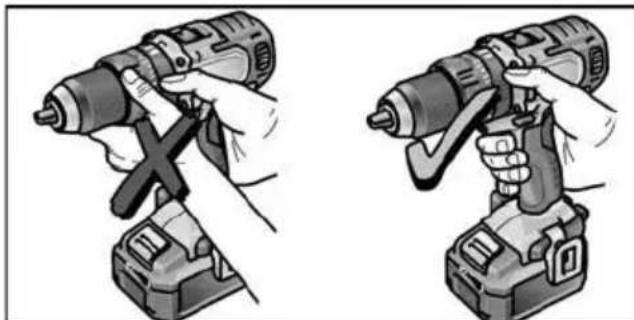

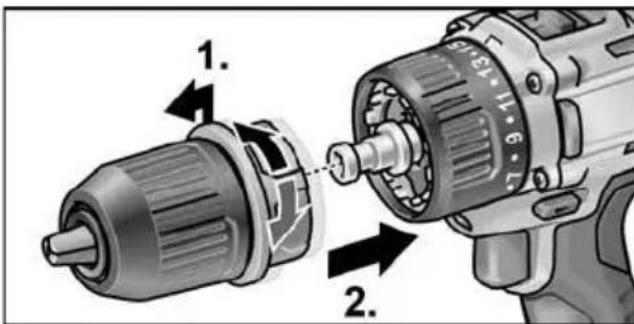

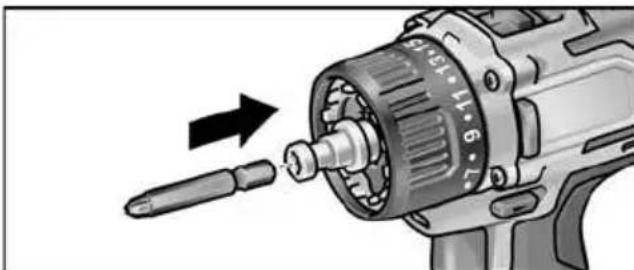

Bruksanvisning Før ibruktaking Elektroverktøyet og tilbehøret pakkes ut og må kontrolleres at leveringen er fullstendig og at det ikke er oppstått transportskader. Feste belteklemme eller bit-holder med vedlagte skrue. HENVISNING Batteriene er ikke fullstendig ladet ved levering. Før første gangs bruk skal batteriene lades fullstendig. Se i denne forbindelse «Ladeapparat/Lading». Montere/demontere tilleggshåndtak (PD/DD 2G 18.0-EC) FORSIKTIG! Bruk tilleggshåndtak, når disse er levert med elektroverktøyet. Tap av kontrollen kan føre til skader. Skiftechuck BF 18.0-EC FORSIKTIG! Før alle arbeider på elektroverktøy settes dreieretnings-forvalgsbryteren (2) i midtstilling. Montering Trekk låseringen fremover (1.) og press skiftechucken helt inn på verktøyholderen (2.). Slipp låseringen. Kontroller at chucken går i lås. Demontering Trekk låseringen fremover og ta av chucken. Innsetting av verktøy I kjoksen holdes bor med en diameter på 1,5–13 mm, skru-bits ½" og bit-holder ½" sikkert. Elektroverktøyet holdes fast med en hånd, og kjoksen dreies med den andre hånden.– Vri mot urviseren for å åpne kjoksen mer. – Vri med urviseren for å lukke kjoksen. Sett inn verktøy. Lukk kjoksen helt. HENVISNING En prøvekjøring gennomføres for å kontrollere at verktøyene er sentrisk satt på.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

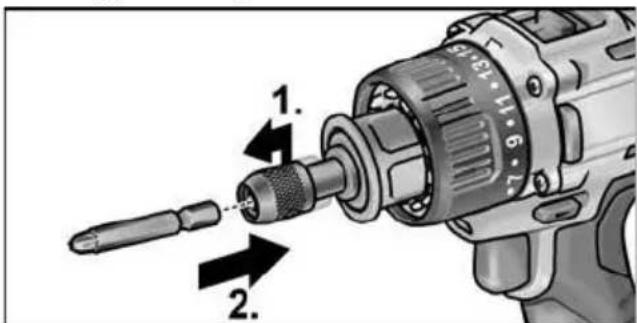

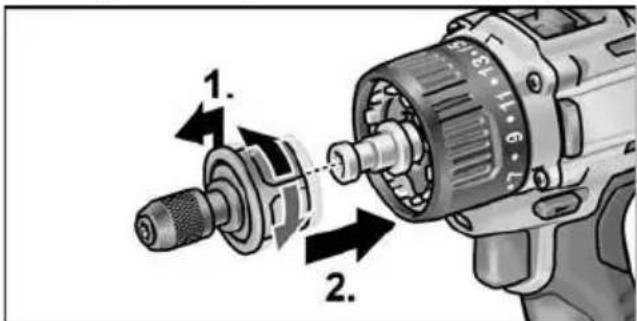

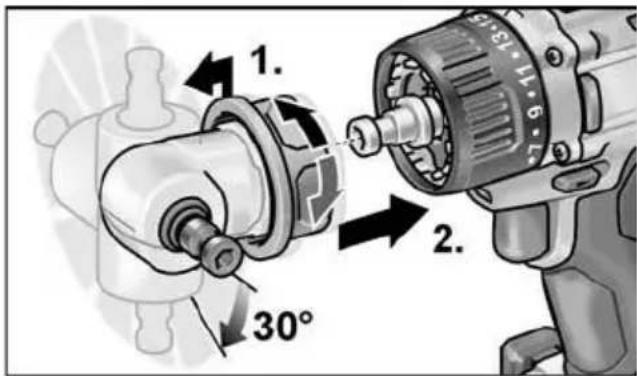

Vinkelforsats WV 18.0-EC FORSIKTIG! Før alle arbeider på elektroverktøy settes dreieretnings-forvalgsbryteren (2) i midtstilling. Vinkelforsatsen forenkler arbeidet på vanskelig tilgjengelige steder. Vinkelforsatsen kan låses i forskjellige vinkelposisjoner i trinn på 30°. Montering Trekk låseringen fremover (1.), og press vinkelforsatsen helt inn på verktøy- holderen(2.). Lås vinkelforsatsen i ønsket vinkel- posisjon. Slipp låseringen. Kontroller låsingen. Demontering Trekk låseringen fremover, og ta av vinkelforsatsen. Innsetting av verktøy Vinkelforsatsen har en ½" verktøyholder. I verktøyholderen holdes skrubits og bitsholder trygt på plass. På vinkelforsatsen kan du også montere skiftechucken (se «Skiftechuck BF 18.0-EC») eller bitsholderen (se «Bitsholderforsats BV 18.0-EC»). Bitsholderforsats BV 18.0-EC FORSIKTIG! Før alle arbeider på elektroverktøy settes dreieretnings-forvalgsbryteren (2) i midtstilling. Montering Trekk låseringen fremover (1.) og press bitsholderforsatsen helt inn på verktøyholderen (2.). Slipp låseringen. Kontroller låsingen. Demontering Trekk låseringen fremover og ta av bitsholderforsatsen. Innsetting av verktøy Bitsholderforsatsen har en ½" verktøy- holder. I verktøyholderen holdes skrubitsen sikkert fast. Trekk verktøylåsen fremover (1.) og press verktøyet helt inn (2.). Slipp verktøylåsen. For å ta ut verktøyet trekkes verktøy- låsen bakover.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

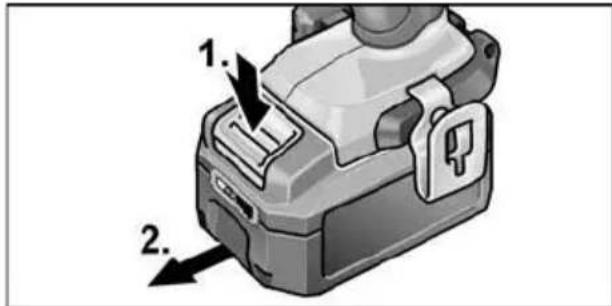

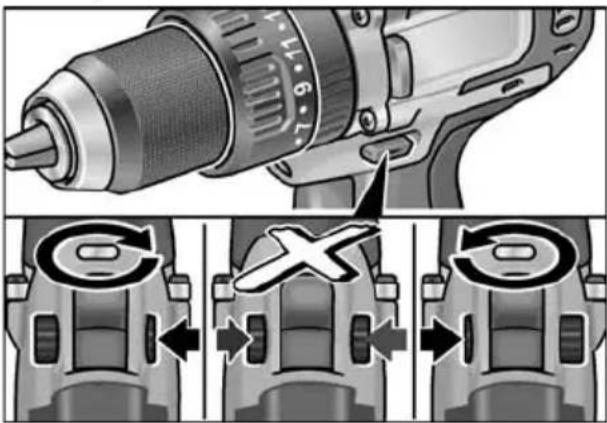

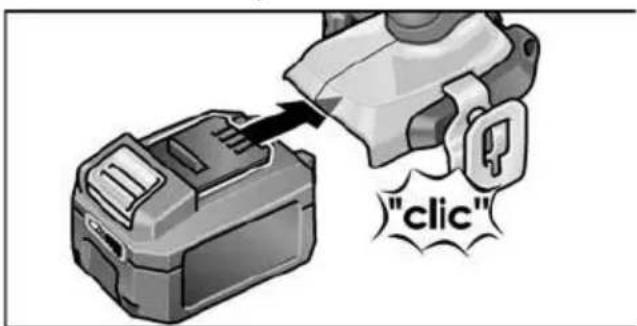

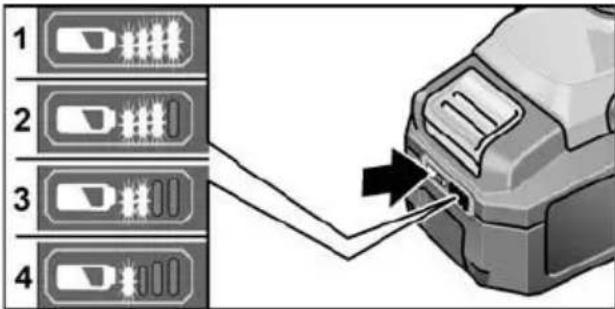

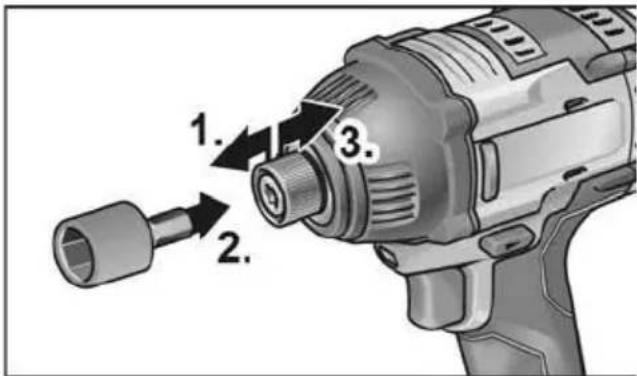

Verktøyskift FORSIKTIG! Før alle arbeider på elektroverktøy settes dreieretnings-forvalgsbryteren (2) i midtstilling. IW 1/2“ 18.0-EC: Trykk pipenøkkelen på firkantforsatsen til slagskrumaskinen (1.). Sett verktøyet inn i pipenøkkelen (2.). ID 1/4“ 18.0-EC: Trekk verktøylåsen fremover (1.) og press verktøyet helt inn (2.). Slipp verktøylåsen. For å ta ut verktøyet trekkes verktøy- låsen bakover (3.). Sette inn / skifte batteri Trykk inn ladet batteri til det går helt i lås i elektroverktøyet. For å ta ut, trykk inn løsnetasten (1.) og trekk ut batteriet (2.). FORSIKTIG! Når det ikke er i bruk beskytt kontaktene til batteriet. Løse metalldeler kan kortslutte kontaktene, og det medfører eksplosjons- og brannfare! Ladetilstand til batteriet Ved å trykke på tasten kan man på LED-en til batteritilstands-indikatoren kontrollere ladetilstanden. Indikeringen slukker etter 5 sekunder. Blinker en av LED-ene, må batteriet lades. Når det ikke lyser noen LED-er etter at man trykker tasten, er batteriet defekt og må skiftes. Dreieretningsforvalg FORSIKTIG! Dreieretningen må kun endres når elektro- verktøyet står stille.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Elektroverktøyet har en brems, som stopper innsatsverktøyet umiddelbart etter at man slipper bryteren.

Ved vedvarende bruk av elektroverk- tøyet skal man hovedsakelig arbeide med helt inntrykket bryter.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

1. Sett valgbryteren for rotasjonsretning (2)

i stillingen „Fremover“ eller „Bakover“.

2. Trykk inn av/på-bryteren (1) for

elektroverktøy – Arbeidsplassbelysningen tennes

3. Slipp av/på-bryteren (1) for elektroverktøy

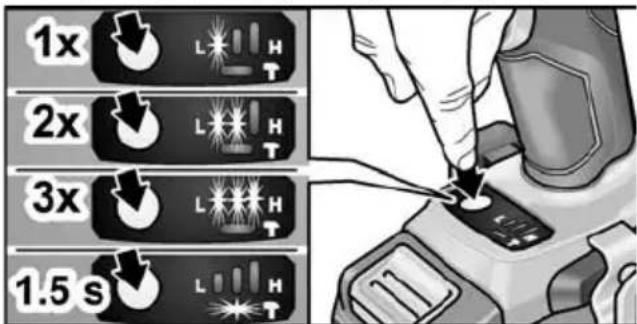

– Arbeidsplassbelysningen slukner automatisk etter cirka 10 s Valg av turtall og dreiemoment IW 1/2“ 18.0-EC / ID 1/4“ 18.0-EC Endre turtall/dreiemoment

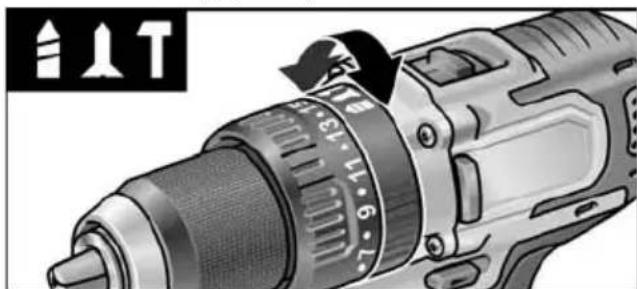

4. Velg driftsmåte ut fra arbeidsoppgaven

7. Still inn nødvendig dreieretning.

8. Grip elektroverktøyet med en hånd

på håndtaket og innta arbeidsposisjon. Bryteren for valg av dreieretning eller dreiemomentinnstillingen må aldri aktiveres mens motoren er i gang! IW 1/2“ 18.0-EC: 150 Nm / 1500 min

Etter avsluttet arbeid:

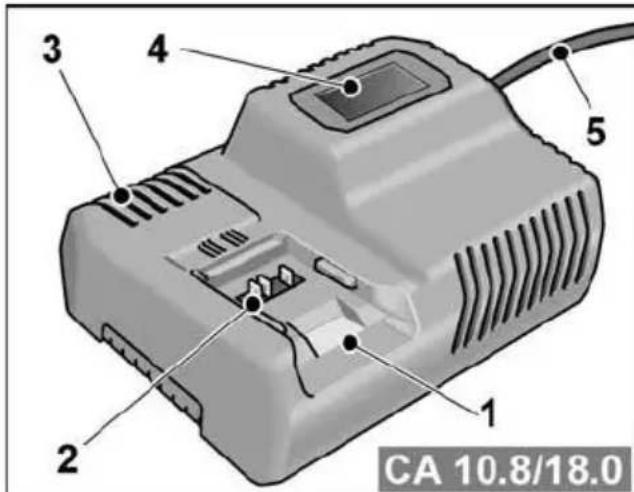

i midtstilling. Ladeapparat 1 Innskyvingssjakt for batteri 2 Kontakter 3 Lufteåpning 4 Display for indikering av driftstilstand 5 Nettkabel med nettstøpsel Ladeapparatet CA 10.8/18.0 er ment for lading av FLEX-batterier av typene – AP 10.8 (2,5 Ah), – AP 18.0 (2,5 Ah), – AP 10.8 (5,0 Ah), – AP 18.0 (5,0 Ah). Henvisninger for lang batteri-levetid FORSIKTIG!

Lad ikke batterier i omgivelser med høy luftfuktighet eller høye omgivelsestemperaturer.

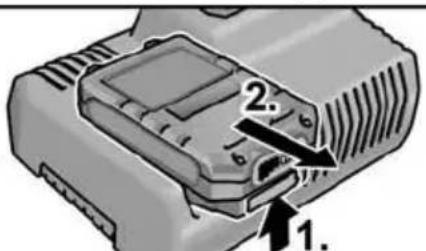

Batteriet er fullstendig ladet når displayet viser . Den grønne bakgrunnsbelysningen slukker etter kort tid. Ta batteriet ut av ladeapparatet. Støpselet trekkes ut. HENVISNING Hvis displayet blinker etter innsetting av batteriet i ladeapparatet, er det en feil i batteriet eller i ladeapparatet. Displayet blinker langsomt. Bakgrunnsbelysning oransje. Batteriet er for varmt eller for kaldt. Hvis batteriet har nådd ladetemperaturen (0°C...55°C), begynner ladingen. Displayet blinker raskt. Bakgrunnsbelysning rød. Ta batteriet ut av ladeapparatet og sett det inn igjen. Ved samme indikering, er batteriet defekt. Skift batteriet eller få det kontrollert ved et fagverksted. Hvis den samme feilmeldingen vises med et annet batteri, er ladeapparatet defekt. La et fagverksted kontrollere ladeapparatet. Vedlikehold og pleie Rengjøring ADVARSEL! Ved bearbeiding av metaller kan det ved ekstrem innsats avleires ledende støv på innsiden av kassen. Rengjør elektroverktøyet og lufteåpningen regelmessig. Hvor ofte dette må skje er avhengig av materialet som bearbeides og av hvor lenge apparatet er i bruk. Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft. La elektroverktøyet gå mens du gjør dette. Ladeapparat ADVARSEL! Før alle arbeider må støpselet trekkes ut. Ikke bruk vann eller flytende rengjørings- midler. Fjern smuss og støv fra huset med en børste eller tørre kluter. Reparasjoner Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten. Reservedeler og tilbehør Videre tilbehør, særlig innsatsverktøy, finnes i katalogen til produsenten. Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com Transport Den ekvivalente mengden lithium i batteriene i leveringsomfanget ligger under de aktuelle grenseverdiene. Derfor er ikke batteriet som enkeltdel eller elektroverktøyet med sitt leveringsomfang underlagt nasjonale eller internasjonale forskrifter for farlig gods. Ved transport av flere apparater med lithium- ione-batterier, kan disse forskriftene være relevante, og spesielle sikkerhetstiltak (f.eks. for emballering) kreves. Gjør deg i så fall kjent med forskriftene som gjelder i brukerlandet. -samsvar Vi erklærer hermed at vi alene er ansvarlig for at produkten som er beskrevet under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 62841 i henhold til bestemmelsene i direktivene 2014/30/EU, 2006/42/EF, 2011/65/EU.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

nettdrevne elektroverktøy ved at strømkabelen fjernes,

batteridrevne elektroverktøy ved at batteriet tas ut. Kun for EU-land. Ikke kast elektroverktøy i husholdnings- avfallet! I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning. Råstoffgjenvinning i stedet for avfallshåndtering. Apparat, tilbehør og emballasje bør avskaffes ved gjenvinning på en miljøvennlig måte. For å garantere en ren recyclingsprosess i henhold til typen, er kunststoff merket. ADVARSEL! Akkuer/batterier må ikke kastes i det vanlige bosset, de må ikke brennes eller kastes i vannet. Brukte akkuer må ikke åpnes. Batterier skal samles inn, resirkuleres eller deponeres på en miljøvennlig måte. Kun for EU-land. I henhold til det europeiske direktivet 2006/66/EF må defekte eller brukte akkuer/ batterier samles separat og tilføres en miljøvennlig gjenvinning. HENVISNING Faghandelen vil gi deg informasjon om avhendingsmuligheter. Utelukkelse av ansvar Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet eller ikke mulig bruk av produktet. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.DD 2G 18.0-EC / PD 2G 18.0-EC / IW 1/2" 18.0-EC / ID 1/4" 18.0-EC
