NAUDOJIMO INSTRUKCIJA PD 2G 18.0EC Flex

Naudojami symboliai 325
Simboliai ant jrankio 325
Jusu saugumui 325
Triukšmas ir vibracija 327
Techninai duomenys 328
Bendras irankio vaizdas 328
Nurodymai dirbant 330
Techninis aptarnavimas ir prieziura 336
Transportavimas 337
C∈-Atitikties deklaracija 337
Nurodymaiutilizuoti 337
Atsakomybés pašalinimas 338

Naudojami symboliai

ISPEJIMASI

Nurodo betarpiiskai gresiantj pavoju.

Nesilaikant nurodymu, gresia zutis arba sunkus suzalojimai.

ATSARGIAI

Nurodo galimai pavojinga situacija.

Nesilaikant nurodymu, gresia susizeidimo arba materialiniu nuostoliu pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti jrankiu, ir svarbia informacija.

Simboliai ant jrankio

Pries eksploatavima perskaitykite naudojimo instrukcija!

Užsidékite apsauginius akinius!

Nuo trumpo jungimo
apsaugotas apsauginist
transformatorius

Saugokite akumulatoriu nuokarscio, pvz., ilgai nelaikykitesaules spinduliuose ar prieugnies.

Gali sprogti.

Nemeskite akumuliatoriaus i ugni.
Gali sprogti.

Prietaisas pritaikytas naudoti tik patalpose. Nepalikite prietaiso lietuje. Elektrinj jranki ir akumulatorius laikykite sausose patalpose.

Utilizavimo nurodymai (Zr. 337 psl.)!

Jusu saugumui

ISPEJIMASI!

Perskaitykite visus kartu su elektriniu
irankiu gautus saugos nurodymus,
instrukcijas, paveikslélius ir specifikacijas.
Jeigu nesilakoma saugos nurodymu ir
instrukciju, galimi elektros šokas, gaisras
ir (arba) sunkios traumos. Visus saugos
nurodymus ir instrukcijas saugokite ateičiai.
Pries naudodami elektrinj irankj, pirmiausia
perskaitykite ir tik tada dirbkite. Laikykitès:

• šios instrukcjjos,
  -Bendruju saugos taisykliu esanciu pridedamoje knygeléje, naudojantis elektriniais jrankiais (spaudinio Nr.: 315.915),
• naudojimo vietoje galiojanciu taisykliu, siekiant isvengti nelaimingu atsitikimu.
  Šis elektrinis irankis pagamintas pagal naujausia technikos lygi ir pripažintas technikos saugos taisykles.

Taciau juo naudojantis, gali kilti pavojus juo dirbancijo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali buti sugadintas jrankis ar atsirasti kitii materialinai nuostioliai.

Sis elektrinis jrankis gali buti naudojas tik

• pagal paskirtj,
• saugumo technikos požūriu nepriekaistings buklés.

Butina redelsiant paalinti saugai neigiamos itakos turincius gedimus.

Naudiojimas pagal paskirtj

Akumulatorinis smuginis suktuvas DD 2G 18.0-EC yra skirtas

• profesionaliam naudiojimui pramonès ir smulkaus verslo jmonèse,
• varžtams jsukti ir išukti,
• medienai, metalui, keramikai ir plastikui grežti.

Akumulatorinis smūginis grežtuvas-suktuvas PD 2G 18.0-EC yra skirtas

• profesionaliam naudojimui pramonés ir smulkaus verslo jmonese,
• varžtams jsukti ir išukti,
• medienai, metalui, keramikai ir plastikui grežti,
  smuginiam grzimui plytas, mura ir akmenj.

Akumulatorinis smuginis suktuvas IW 1/2" 18.0-EC / ID 1/4" 18.0-EC yra skirtas

• profesionaliam naudojimui pramonès ir smulkaus verslo jmonese,
• nurodytu matmenu verzlëms ir varztams priveržti ir atlaisvinti.

Grežtuνu ir suktuνu saugos nurodymai

Prietaisa laikykite tik už izoliuotu rankenu, kai atliekant darbus jstatytas irankis arba varztas gali kliudyti pasleptus elektros laidus ar savajt tinklo kabeli. Varztui prisilietus prie laidu, kuriais teka elektros srové, net metalinèse prietaiso dalyse gali atsirasti jtampa ir ivykti elektros smugis.
Naudokite papildomas rankenas, jei jos buvo pristatytos su elektriniu jrankiu. Jei nesuvaldysite jrankio, galite susizeisti.
Pasléptoms maitinimo linijoms aptiki naudokite tinkamus išskiklius arba kreipkitès i vietine elektros energijos tiekimo jmoné. Salytis su elektros laidais gali sukelti gaisra ir elektros smügi. Pažeidus dujotiekio linija gali ivykti sprogimas. Pragrezus vandentiekio linija, gali buti padaryta materialines Žalos.

Elektriniam jrankiui užsiblokavus
nedelsdami isjunkite elektrinj jranki.
Galite tikétis reactkyviojo momento, del
kurio galite patirti atgalinj smugj.
lstatomasis jrankis užsiblokuoja, kai:
- elektrinis jrankis per daug apkraunamas
arba
-jis užstringa apdirbamame ruosinyje.
Elektrinjranklaikykite tvirtai. Priverziantir issukant varztus gali trumpam atsirasti didelis reaktyvusis momentas.
I tvirtinkite gaminj. Spaustuvuose arba verziamajame itaise itvirtintas gaminys yra laikomas tvirciau nei ranka.
Elektrinj irankj padekite tik jam visiskai sustojus. Istatomasis irankis gali jstricti, todel gali nepavykti suvaldyti elektrinio irankio.
Naudokite tik originalius akumulatorius, kuriu elektros jtampa atitinka Jusu elektrinio irankio specifikaciju lenteleje nurodyta elektros jtampa. Naudojant kitokius akumulatorius, pvz., panašaus modelio, perdirbtus ar kitu gamintoju, sproges akumulatorius gali sužaloti ir padaryti materialines Žalos.

Papildomas saugos nurodymas smuginiams greztuvams-suktuvams (PD ...)

Naudojant smuginius greztuvus reikia užsidéti ausu apsauga. Del triuksmo poveikio galite prarasti klausa.

Saugos nurodymai naudojant akumuliatori

Neatidarykite akumuliatoriaus. Gali ivykti trumpasis jungimas.
Saugokite akumuliatoriu nuo karšcio, pvz., taip pat nuo nuolatinës saules apšvietos, ugnies, vandens ir dregmës. Gali sprogti.
Pažeidus akumuliatorić ir ji naudojant netinkamai gali paskliesti garu. Pasirupinkite šviežiu oru ir, jei pasijutote blogai, kreipkitës i gydytoja. Garai gali dirginti kvèpavimo takus.

Neteisingai naudojant baterijas gali iš ju isbęgti skystis. Nelieskite skyscio rankomis. Jeigu atsitiktinai prisilitéte, nedelsiant nuplaukite jas su vandeniu. Jeigu skystis pateks i akis, kreipkites i gydytoja. Isbęgès bateriju skystis gali issaukti odos sudarginima arba nudegima.
Akumulatorius kraukite tik krovimo prietaisuose, kuriuos siulo gamintojas. Jei krovimo prietaise galima naudoti tik tam tikrus akumulatorius, naudojant kitokius akumulatorius gali kilti gaisras.
Akumulatoriugali apgadintismailus daiktai,pyz.,vinys arba atsuktuvas,arba isorines jeos poveikis.Taip gali ivykti vidinis trumpasis jungimas ir akumulatorius uzsidegti,imti rukti, susprogti arba perkaisti.

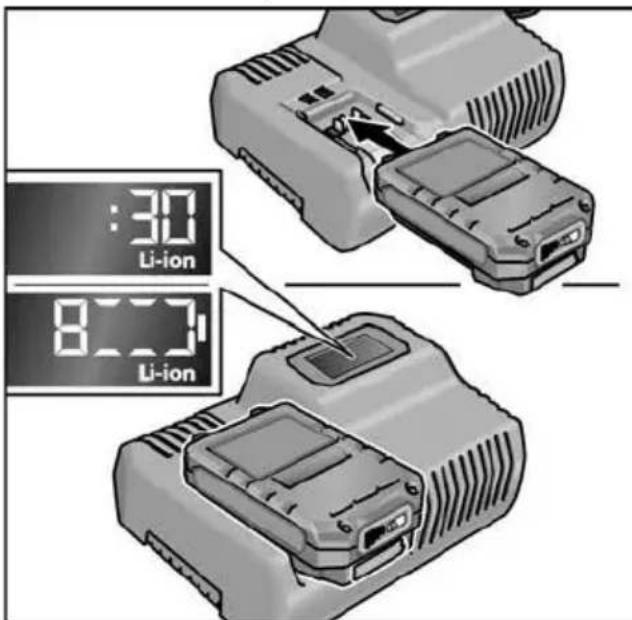

Krovimo prietaisas

Visada patikrinkite, ar elektros tinklo itampa atitinka krovimo prietaiso specifikaciju lenteleje nurodyta elektros tinklo itampa.
Krovimo prietaiso prijungimo kistukas turi tiki kistukiniam lizdui. Jokiu budu nepakeiskite kistuko. Nenaudokite jokiu adaptorterio kistuku kartu su saugiai jzemintais irankiais. Originalus kistukai ir tinkami tinklo lizdai sumazina elektros smugio rizika.
Krovimo prietaisa naudokite tik sausope patalpose ir stenkites, kad ant jo nepatektu dregmés ir lietaus. Praskverb es krovimo prietaisa vanduo padidina elektros smugio rizika.
Niekada nenaudokite krovimo prietaiso, jei del isorinio poveikio yra pazeistas laidas, kistukas ar prietaisas. Nuneškite krovimo prietaisa artimiausias kvalifikuotas dirbtuves.
Jokiu budunatidarykite krovimoprietaiso.Jei sugestu, nuneskitej kvalifikuotas dirbtuves.
Ant krovimo prietaiso nedekite jokiuj daiktu ir nestatykite jo ant minkstup pavirsiu. Gali kilti gaisras.

Specialieji saugos nurodymai

Pries pradedami bet kokius darbus prie elektrinio irankio, sukimosi krypties parinkties jungikli (2) nustatykite per viduri.

Sukimosi krypties parinkties jungikli (2) in sukimo momento nustatymo ratuka (5) perjunkite tik jrankiui sustojus.
Noredami pažymeti elektrinj iranki, naudokite tik lipdukus. Neleistina grežti kiaurymiu korpuse.

Triukšmas ir vibracija

i NUODYMAS

Triuksmo ir vibracijos dydziai ismatuoti pagal EN 62841.

Reiksmes pateiktos lenteleje „Techninai duomenys".

SPEJIMASI!

Pateikiami dydziaigalioja naujiems prietaisams. Kasdien naudojant, triuksmo ir vibracijos lygis keiciasi.

i NUODYMAS

Siouse techniniuose reikalavimuose pateiktas vibracijos lygis buvo ismatuotas pagal EN 62841 standarte patvirtintus matavim o metodus ir gali buti taikomas norint palyginti elektrinius jrankius. Sis lygis taip pat gali buti taikomas apyikslei vibracijos apkrovai jvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio jrankio taikymo sriti. Taiau jei elektrinis jrankis bus naudojamas kotoje srityje, su kitais jstatomaisiais jrankiais arba netinkamai atlikus technines prieziuros darbus, vibracijos lygis gali pakisti.

Todél darbo metu vibracijos apkrova gali smarkiai padidétí.

Norint tiksliai jvertinti vibracijos apkrova, reikétu atsižvelgti ir laika, kada prietaisas yra ijsjungtas arba veikia, taciau tuo metu nenaudojamas. Siuo atveju darbo metu vibracijos apkrova gali smarkiaisumažeti. Kad operatorius butu apsaugotas nuo vibracijos poveikio, butina imtis papildomu saugos uztikrinimo priemoniu, pavyzdžiui, atlikti elektriniu ir jstatomuju irankiu technine prieziura, siltai lakyti rankas, organizuoti darbo procesus.

ATSARGIAI!

Jei triuksmo slegis didesnis, negu 85 dB(A), butina naudotis klausos apsauga.

Techninai duomenys

Prietaisas DD 2G		18.0-EC	PD 2G 18.0-EC	IW 1/2" 18.0-EC	ID 1/4" 18.0-EC
Tipas Grežtuvas-		suktuvas	Smūginis grežtuvas-suktuvas	Smūginis suktuvas	Smūginis suktuvas
Akumuliatorius AP 18.0/2,5		AP 18.0/5,0
Krovimo laikas (atsižvelgiant i jkrovimo būkle)	min.	0-40
- AP 18.0/2,5
- AP 18.0/5,0	min.	0-45
Sukimo momentas, didžiausias	Nm	56	56	-	-
- Sukimas i minkstā medziaga	Nm	90	90	250	225
- Sukimas i kietā medziaga
Sukimo momentopakopos 20 24 -
Tušcios veikos sukimosi greitis	min.-1	0...600	0...600	1500	1500
- 1 pakopa	min.-1	0...2300	0...2300	2000	2000
- 2 pakopa	min.-1	-	-	2500	2500
- 3 pakopa
Smūgić skaičius	min.-1	-	0...9600	1300	1300
- 1 pakopa	min.-1	-	0...37000	2800	2800
- 2 pakopa	min.-1	-	-	3300	3300
- 3 pakopa
Gražto griebtuvas mm 1,5-13 -
Maks. grežiamos skylès skersmuo	mm	60	60	-	-
- medienoje	mm	13	13	-	-
- piene	mm	16	16	-	-
- mūre	mm
Svoris pagal „EPTA-procedure 01/2003" (be akumuliatorius)	kg 1,5	1,6 1,1 1,1
Svoris, akumuliatorius 2,5 Ah	kg	0,4
5,0 Ah	kg	0,7
A svertinis garso slégio lygis
Triukšmo slégio lygis LpA	dB(A) 78* 78* / 95**		91***	91***
Triukšmo galios lygis LwA	dB(A) 89* 89* / 106**		102***	102***
Paklaida K	db	3,0
Bendra vibraciños reiksmè (triju krypčiu vektoriusuma)
Vibraciños emisijos reiksmè ah , kai....
- grežiama metale	m/s²	<2,5	<2,5	-	-
- vyksta smūginis grežimas betone	m/s²	-	15,5	-	-
- sukant	m/s²	<2,5	<2,5	18,5***	18,5***
Paklaida K	m/s²	1,5

• grežiama metale / ** vyksta smūginis grežimas betone / *** Smūginis sukimas

Bendras jrankio vaizdas

Sioje instrukcijoe aprasyti ivairus elektrinai jrankiai. Kai kuriomis smulkmenomis atvaizdas gali skirtis nuo isigyto elektrinio jrankio.

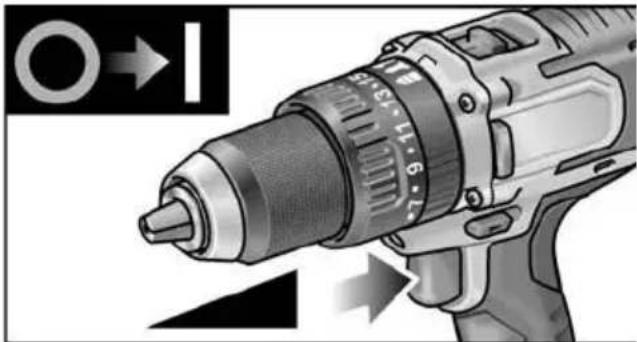

1 Jungiklis

Skirtas jjungti ir isjungti bei pasiekti didziausia suki skaiciu.

2 Sukimosi krypties parinkties jungiklis

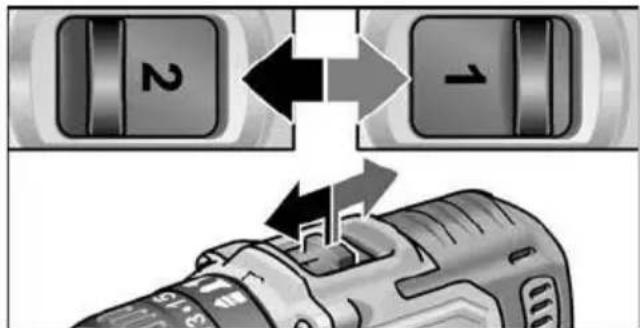

3 Greicio parinkties jungiklis

4 Darbo režimo sukamasis ratukas (tik naudojant PD ...)

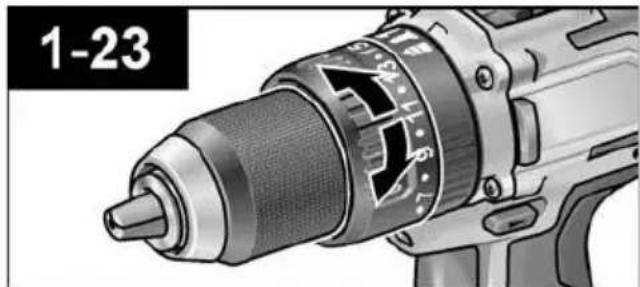

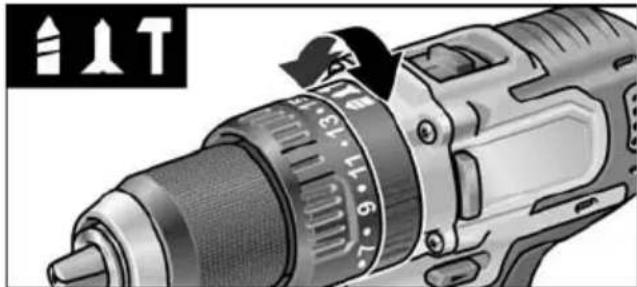

5 Sukamasis ratukas sukimo momentui nustatyti

6 Irankio laikiklis

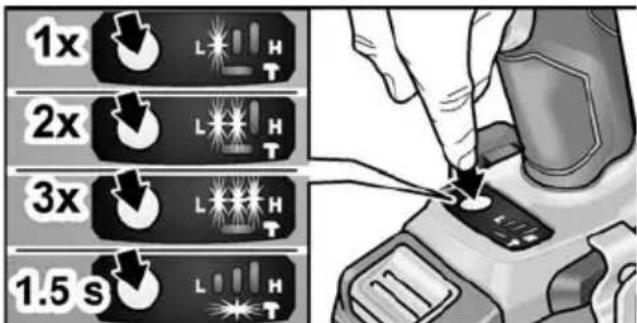

7 Darbo vietos apšvietimas

8 R a n k e n a

9 Suki skačiaus pakopu valdymo pultas

10 Akumulatoriaus jstatymo skyrius

11 Kampinis antgalis su išblokavimoŽiedu

12 KeiCiamas grezimo lizdas su i sblokavimo ziedu

13 Antgaliu laikikliu isema su i sblokavimo ziedu

14 Papildoma rankena

15 Lio jonu akumulatorius (2,5 Ah)

16 Akumuliatoriaus atfiksavimo mygtukas

17 Akumuliatoriaus jkrovimo buklés rodmuo

18 Ličio jonu akumuliatorius (5,0 Ah)

19 Dirzo spaustuvas

20 Tvirtinimo varžtas

21 Prietaiso antigaliu laikiklis

Nurodymai dirbant

Pries pirma naudojima

Ispakuokite elektrinj irankj ir priedus ir patikrinkite, ar patiekatas komplektas yra pilnas ir ar nepazeistas transportuojant.
Dirzo spaustuva ir prietaiso antigaliu laikiklj pritvirtinkite pridetu varztu.

i NUODYMAS

Pristatytas akumulatorius nera visiskai jkrautas. Pries pradedami naudoti pirma karta, visiskai jkraukite akumulatoriu. Apietai skaitykite skyriuje „Krovimo prietaisas/ Krovimas".

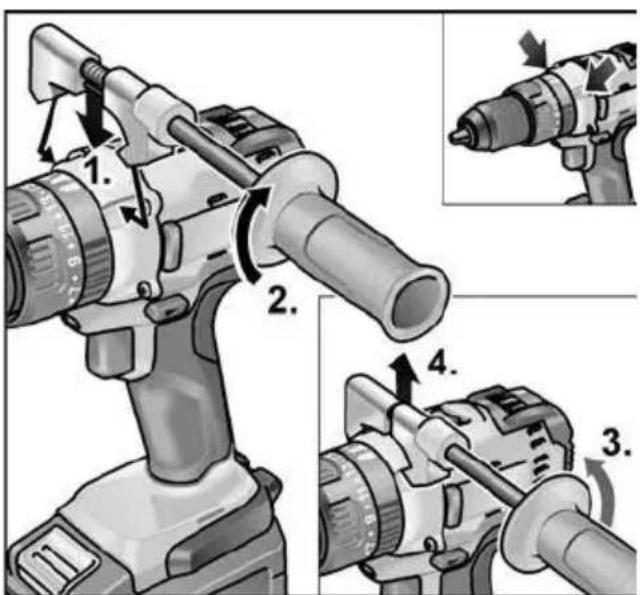

Papildomos rankenos montavimas / ismontavimas (PD/DD 2G 18.0-EC)

ATSARGIAI!

Naudokite papildomas rankenas, jei jos buvo pristatytos su elektriniu jrankiu. Jei nesuvaldysite jrankio, galite susizeisti.

Greito keitimo griebtuvas BF 18.0-EC

ATSARGIAI

Pries pradedami bet kokius darbus prie elektrinio jrankio, sukimosi krypties parinkties jungikli (2) nustatykite per viduri.

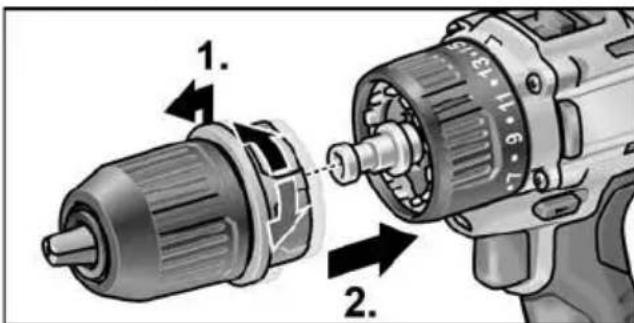

Sumontavimas

Patraukite atblokavimo ziedaj priekj (1.) ir spauskite greito keitimo griebtuva ant irankio laikiklio iki galo (2.).
Paleiskite atblokavimo zieda. Patikrinkite, ar greito keitimo griebtuvas uzsifiksavo.

Ismontavimas

Patraukite atblokavimo ziedaj priekj in nuimkite greito keitimo griebtuva.

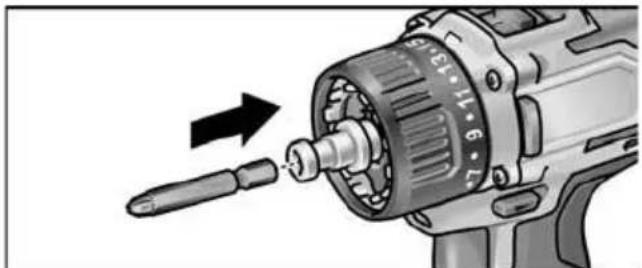

lrankiu jstatymas

Gražto laikiklis tvirtai prispaudžia 1,5-13 mm skersmens gražtus, 12 grežimo antgalius ir 12 prietaiso antgaliu laikiklius.

Viena ranka prilaikykite elektrinj iranki, o kita ranka sukite gražto griebtuva.

Noredami daugiau atidaryti graztogriebtuva, sukite pries laikrodzio rodykle.
Noredami uždaryti gražto griebtuva, sukite pagal laikrodžio rodykle.

Statykite jrankj.
Visiskai uždarykite gražto griebtuva.

i NUODYMAS

Isbandykite, kad patikrintumete, ar jrankis jtvirtantas centre.

Kampinis priedelis WV 18.0-EC

ATSARGIAI

Pries pradedami bet kokius darbus prie elektrinio irankio, sukimosi krypties parinkties jungikli (2) nustatykite per viduri. Naudojant kampin priedeli lengviau dirbti sunkiai pasiekiamose vietose. Kampin priedeli galima pakreipti skirtingais kampais ir uzfiksuoti kas 30^ .

Sumontavimas

Patraukite atblokavimo ziedaj priekj (1.) ir spauskite kampinji priedelj ant jrankio laikiklio iki galo (2.).
Užfikuokite kampinji laikiklj norimu kampu.
Paleiskite atblokavimo zieda. Patikrinkite, ar uzsifiksavo.

Ismontavimas

Patraukite atblokavimo zieda priekj ir nuimkite kampinj priedeli.

Irankiu jstatymas

Kampiniame priedelyje yra 1 / 2 "rankio laikiklis. Irankiu laikiklyje saugiai itvirtinami atsuktuvo antgialai ir antgaliu laikiklis.
Kampiniame priedelyje galima sumontuoti greito keitimo griebtuva (zr. Greito keitim griebtuvas BF 18.0-EC") arba antgaliu laikikli (zr. Antgaliu laikiklio priedelis BV 18.0-EC").

Antgaliq laikiklio priedelis BV 18.0-EC

ATSARGIAI!

Pries pradedami bet kokius darbus prie elektrinio irankio, sukimos krypties parinkties jungiklj (2) nustatykite per viduri.

Sumontavimas

Patraukite atblokavimo ziedaj priekj (1.) ir spauskite antgaliu laikiklio priedeli ant jrankio laikiklio iki galo (2.).
Paleiskite atblokavimo zieda. Patikrinkite, ar uzsifiksavo.

Ismontavimas

Patraukite atblokavimo zieda priekin nuimkite antgaliu laikiklio priedeli.

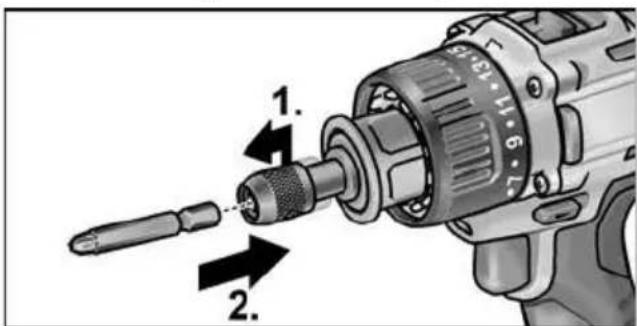

lrankiu jstatymas

Antgaliu laikiklio priedelyje yra 1 / 2 "rankio laikiklis. Irankiu laikiklyje saugiai itvirtinami atsuktuvo antgaliai.

Patraukite irankio fiksatoriu priekj (1.) ir jiskite irankj iki galo (2.).
Atleiskite jrankio fiksatoriu.

Noredami isimi t ranki, patraukite irankio fiksatoriu atgal.

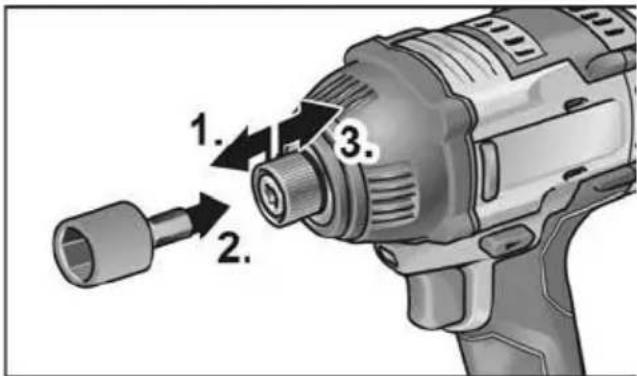

Irankio keitimas

ATSARGIA//

Pries pradedami bet kokius darbus prie elektrinio irankio, sukimosi krypties parinkties jungiklj (2) nustatykite per viduri. IW 1/2" 18.0-EC:

Verzliarakti prispauskite prie smuginiosuktuvo keturbriaunio antgalio (1.).
■ [rankj]statykite i verzliarakti (2.). ID 1/4" 18.0-EC:

Patraukite jrankio fiksatoriu priekj (1.) ir jiskite jrankj iki galo (2.).
Atleiskite jrankio fiksatoriu.
Noredami isimi tirankj, patraukite irankio fiksatoriu atgal (3.).

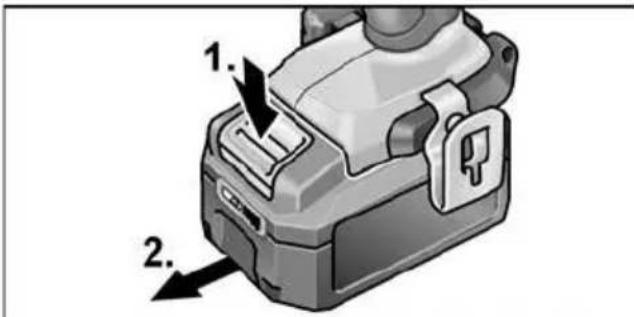

Akumuliatoriaus jstatymas / keitimas

I krauta akumulatoriu stumkite i elektros iranki, kol akumulatorius tinkamai užsifiksuos.

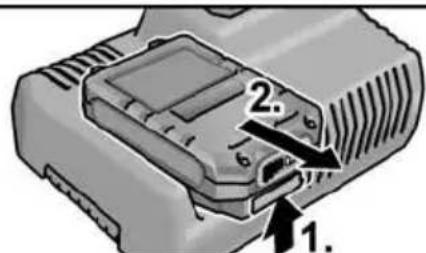

Noredami isimi, paspauskite atfiksavimo mygtukus (1.) ir iStraukite akumuliatori (2.).

ATSARGIAI!

Kai nenaudojate, uždenkite akumuliatoriaus kontaktus. Del nepritvirtintu metaliniu daliu gali ivykti kontaktu trumpasis jungimas, todél gali ivykti sprogimas ir kilti gaisras!

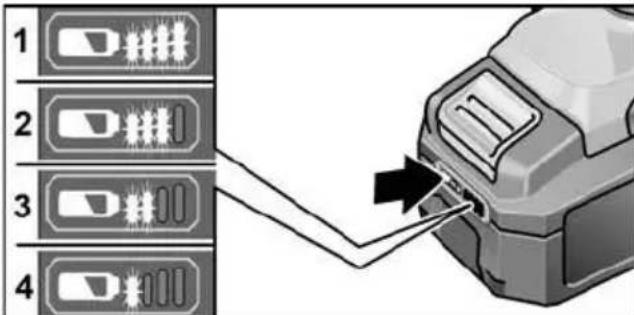

Akumuliatoriaus jkrovimo buklè

Paspaudus mygtuka, galima pagal akumulatoriaus jkrovimo bukles indicatoriu sviesos diodus patikrinti jkrovimo bukle.

Indikatorius užgęsta po 5 sekundžiu.
Jei vienas iš šviesos diodu sumirksi, reikia akumulatorių jkrauti. Jei paspaudus mygtuka nešviečia ne vienas šviesos diodas, vadinasi, akumulatorius sugedo ir jj reikia pakeisti.

Sukimosi krypties parinktis

ATSARGIAI!

Sukimosi kryptj keiskite tik elektriniam irankui sustojus.

Sukimosi krypties parinkties jungiklj nustatykite i reikiama padeti.

• Kairen: pries laikrodzio rodykle (varztams issukti, varztams atlaisvinti)

• Dešiněn: pagal laikrodžio rodykle (norint grežti, jsukti varžtus, priveržti varžtus)

Viduryje: jjungimo blokuoté (keiicient jrankius, atliekant bet kokius darbus prie elektrinio jrankio)

Darbo režimas (tik naudojant PD 2G 18.0-EC)

ATSARGIAI!

Darbo rezima keiskite tik sustojus elektriniam jrankiui.

Darbo režimo sukamaji ratukā nustatykite j reikiamā padeti.

:grezimas

sukimas

: smuginis grezimas

Sukimo momento pariktis

ATSARGIAI

Sukimo momenta keiskite tik elektriniam irankiui sustojus.

Sukimo momento nustatymo sukamaji ratuka nustatykitej reikiama padeti.

DD 2G 18.0-EC:

1-23: sukimas

grežimas

NURODYMAS

Grežimo padětyje trikciné mova yra isaktyvinta.

PD 2G 18.0-EC:

Greicio parinktis

ATSARGIA!!

Greit keiskite tik sustojus elektriniam frankui.

Nustatykite perjungikli ties reikiama pakopa.

1: mażesnis greitis, didesnis sukimo momentas
2: didesnis greitis, mazesnis sukimomomentas

lrankio jungimas

Prietaiso jungimas:

Jungikli paspauskite.

Elektrinio jrankio jungikliu galima sukiya, skaiciu pakopomis padidinti iki didziausios reiksmes.

Išjunkite prietaisa:

Jungikli atleiskite.

NURODYMAS

• Elektriniame jrankyje yra stabdys, kuris is karto sustabdo elektrinj jrankj, kai atleidziamas jungiklis.
• Jei elektrinis jrankis naudojamas ilgai, reikétu dirbtj jungikljispaudus iki galo.

Darbo vietos apšvietimo jjungimas / isjungimas

1. Sukimosi krypties pirminio pasirinkimo perjungiklj (2) ijunkite i padeti „Pirmyn“ arba „Atgal".
2. Paspauskite elektros irankio ijungikli / isjungikli (1) - Darbo vietos apsvietimas jungtas
3. Atleiskite elektros jrankio jjungikli / isjungikli (1) -Po maždaug 10 sek. automatiskai užgęsta darbo vietos apšviietimas

Pirminis suki skiaicaus ir sukimo段时间 pasirinkimas IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Sükiç scaičiaus / sukimo momento perjungimas

1. Nuspauskite jjungiklj / ijsjungiklj (1)
2. Trumpam nuspaskite rezimo jungiklj (maždaug 0,5 sek.).
3. Sviecia vienes sviesos diodas - sukimo momentas:

IW 1/2" 18.0-EC:	150 Nm / 1 500 min.-1
ID 1/4" 18.0-EC:	60 Nm / 1 500 min.-1

1. Trumpam nuspauskite rezimo jungiklj - Sviecia du sviesos diodai - sukimo momentas:

IW 1/2" 18.0-EC:	180 Nm / 2 000 min.-1
ID 1/4" 18.0-EC:	105 Nm / 2 000 min.-1

1. Trumpam nuspauskite rezimo jungikli - Sviecia trys sviesos diodai - sukimo momentas:

IW 1/2“ 18.0-EC:	250 Nm / 2 500 min.-1
ID 1/4“ 18.0-EC:	225 Nm / 2 500 min.-1

1. Trumpam nuspauskite režimo jungiklj - Sviečia vienes šviesos diodas - sukimomomenta nustatykite velj:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Sukimo momenta galima padidinti, kaip aprsyta.

Elektros jrankio atbulines eigos metu - automatiskai užgesta tik apacioje esantys sukiyaikaiaus sviesos diodai.

Pavienio smugio rezima perjunkite i smuginio suktuvo rezima

Nuspauskite režimo jungiklj maždaug 1,5 sek.

• Šviečia režimo rodmens šviesos diodas - suaktyvintas pavienio smugio režimas
• Režimo rodmens šviesos diodas nešviečica - suaktyvintas smūginio suktuvo režimas.

Darbas jrankiu

ATSARGIAI!

Pries pradedami bet kokius darbus prie elektrinio jrankio, sukimosi krypties parinkties jungikli (2) nustatykite per viduri.

i NUODYMAS

Norint jrankiu naudotis patogiau, galima atsuktuvo antgali jkiesti tiesiai prietaiso jrankio laikikli.

1. Sumontuokite jrankiu laikikli (greito keitimo griebtuva, kampinj priedelj arba antgaliu laikiklio priedeli).
2. Istatykite akumulatoriu.
3. [statykite iranki (gražta, atsuktuvo antgali arba antgaliu laikikli].
4. Atsižvelgiant i darbo uzduoti, nustatykite darbo režima (tik PD...).
5. Sukimo momento parinkties ratukā nustatykite ties reikiama pakopa.
6. Nustatykite reikiama greicio pakopa.
7. Nustatykite reikiamā sukimosi kryptj.
8. Elektrinj jrankj suimkite viena ranka už rankenos ir atsistokite i darbiné padétj. Veikiant varikliui niekada nespauskite sukimosi krypties parinkties jungiklio ir nekeiskite sukimo momento nustatymo!

1. Prietaiso jungimas.
   Baigus darba:
2. Jungiklj atleiskite.
3. Sukimosi krypties parinkimo jungikli (2) nustatykite per viduri.

Krovimo prietaisas

1 Akumuliatoriaus jstatymo skyrius
2 Kontaktai
3 Ventiliacijos plysiai
4 Eksploatavimo buklès indicatoriaus ekranas
5 El. tinklo laidas su el. tinklo kistuku

Krovimo prietaisas CA 10.8/18.0 yra skirtas
jkrauti toliau nurodyto tipo FLEX
akumuliatorius

Nurodymai, kuriç laikantis akumuliatorius bus naudojas ilgiau

ATSARGIAI!

• Niekada nekraukite akumuliatoriaus zemesnije nei 0^ arba aukstesneje nei 55^ temperaturoje.
• Akumulatoriaus nekraukite labai dregnoje aplinkoje arba aukstojete temperaturoje.
• Neuždenkite kraunamo akumuliatoriaus ir krovimo prietaiso.
  Baigekrauti istraukite krovimo prietaiso el. tinklo kistuka.

Kraunant akumuliatorius ir krovimo prietaisas jkaista. Tai yra normalu! Licio jonu akumuliatorialia neturi zenomo "atminties efekto". Vis delto reiketu pries kraunant visiskai iskrauti akumuliatoriigir jjikrauti iki galo.

Jei akumulatoriaus ilgai nenaudosite, jj siek tiek jkraukite ir laikykite vesioje vietoje.

Krovinas

ATSARGIAI!

I tiekiamq krovimo prietaisa jstatykitetik originalu akumulatoriui.

■ Prijunkite krovimo prietaiso el. tinklo kištuka.
Ekrano fono apšvietimas isijungia
2 sekundëms ir paskui vel užgesta.
Pasirodo „OK“ (Gerai).

Akumulatoriuprietaisa stumkite,koljis uzsifiksuros.

Ekrane pakaitomis rodoma likusi krovimo trukme (kol akumulatorius visiskai ikraunamas) ir grafinis jkrovimo buklès rodmuo.
- Jei akumulatorius ikrautas maziau nei 80% , ekrano fonas yra apsviestas oranzine spalva.
Kai akumulatorius yra ikrautas daugiau nei 80% ,ekranas viecia zialai ir pasirodo,OK" (Gerai).

Akumulatorius yra visiskai jkrautas, kai pasirodo rodmuo.

Zalias ekrano apsvietimas issijungia netrukus.

■ Isimkite akumuliatoriq is krovimo prietaiso.

Istraukite kištuká iž tinklo lizdo.

NURODYMAS

Jei Istacius akumulatoriuy krovimo prietaisq ekranas mirksi, vadinasi, sugedo akumulatorius arba krovimo prietaisas.

Ekranas mirksi letai.

Fonas apsviestas oranzine spalva.

Akumulatorius per karstas arba per šaltas. Kai akumulatorius jkaista iki krovimo temperaturos (nuo 0 °C iki 55 °C),jis pradedamas krauti.

Ekranas mirksi greitai. Fonas apsviestas raudona spalva.

Išimkite akumuliatorić is krovimo prietaiso ir vél jstatykite. Jei pasirodo tas pats rodmuo, vadinası, akumuliatorius sugedo. Pakeiskite akumuliatorić arba nuneškite patikrinti i kvalifikuotas dirbtuves.

Jei jstacius kitagakumulatoriuyel pasirodo sis klaidos pranesimas,vadinasi,sugedo krovimo prietaisas.Krovimo prietaisq nuneškite patikrinti kvalifikuotas dirbtuves.

Techninis aptarnavimas in priežiūra

Valymas

ISPEJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinese korpuso ertmese gali susikaupti laidzios dulkes. Reguliarai valykite elektrinius irankius ir ventiliacjos plysius. Kaip daznai tai reikia daryti, prikauso nuo apdirbamos medziagos ir naudojimo trukmes.

Korpuso vidu ir variklj reguliariai prapuskite sausu suslegtuoju oru. Tuo metu elektrinis jrankis turi buti jjungtas.

Krovimo prietaisas

SPEJIMASI!

Pries atlikdami bet kokius jrankio prieziuros ar kt. darbus, istraukite kistuka is elektrost tinklo lizdo. Nenaudokite vandens arba skystu valikliu.

Nesvarumus ir dulkes nuo korpuso valykite teptuku arba sausa servetele.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotas klientu aptarnavimo dirbtuves.

Atsarginés dalys, priedai ir reikmenys

Informacija apie kitus priedus, ypac jstatomuosius darbo jrankius, rasite gamintojo kataloguose.

Surinkimo bržinius ir atsarginiu daliu sarašus rasite mūsū svetainëje adresu: www.flex-tools.com.

Transportavimas

Tiekiamo akumulatoriaus licio ekvivalento kiekis nesiekia taikomu ribiniu verciu. Todel akumulatoriui, kaip atskirai daliai, ir elektriniam jrankui su tiekiamu komplektu netaikomos nacionalines ar tarptautinés pavojingu kroviniu vezimo taisyklès.

Transportuojant kelis prietaisus su licio jonu akumuliatoriais, gali buti taikomos minetostaisyklès ir gali reikéti imtis specialiu saugos priemoniu (pvz., pakuociu). Siuo atveju suzinokite apie naudojimo šalyje galiojancius potvarkius.

-Atitikties deklaracija

Atsakingai pareiskiame, kad skirsnyje "Techninai duomenys" aprasytas gaminys atitinka toliau nurodytus standartus arba normatyvinius dokumentus:

EN 62841 pagal direktyvu 2014/30/ES, 2006/42/EK, 2011/65/ES apibržtis.

Už technine dokumentacija atsakingas:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Pagal Europos direktyva 2012/19/ES del elektros ir elektronines jrangos atlieku ir pagal salies vidaus jstatymus pasene elektrinai jrankiai turi buti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktu aplinkai.

Antrinis Žaliavu naudojimas vietoje atlieku tvarkymo.

Prietaisa, priedus ir pakuote reiketu atiduoti
aplinka tausojanciam antriniam
panaudojimui. Kad butu galima tinkamai
isruusuoti perdirbimui, plastikines dalys yra
pazenklintos.

SPÉJIMASI!

Nemeskite akumuliatori j buitines atliekas, ugnj arba vandenj. Atitarnavusiu akumuliatori neatidarykite.

Akumulatorius / baterijas reikia surinkti, perdirbti ar kitaip utilizuoti nekenkiant aplinkai.

Tik ES šalyse.

Pagal Europos direktyva 2006/66/EK, pazeisti ir išekvoti akumuliatorialia bei baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekenksmingu budu.

NURODYMAS

Informacijos apiie galimybes utilizuoti

teiraukites pardavejo.

Atsakomybès pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negauta pelna del darbinès veiklos nutraukimo, kuri sukëlé gaminys arba trkstama galimybé naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius del naudojimo ne pagal paskirti arba kartu su kitu gamintoju gaminiais.

Sats

Izmantotie symboli 339

Simboli uz instrumenta. 339

Jusu drošibai 339

Pirms ekspluatacijas

Izpakojiet elektroinstrumentu un aprikojumu, parbaudiet piegades komplektaciju un transportešanas bojajumus.
Ar pievienoto skruvi piestipriniet siksninas skavu vai uzgalu turetaju.

i NORÄDE

Piegades stavokli akumulatori navuzladeti pilniba. Pirms pirmreizjas lietosanas pilniba uzladejiet akumulatorus. Sai noluka skatit „Uzlades ierice/Uzlades process".

Papildroktura monta/ demonta (PD/DD 2G 18.0-EC)

UZMANIBUI

Izmantojiet papildrokturus, ja tadi ir piegadati kopa ar elektroinstrumentu. Kontroles zudums var izraisit traumas.

Nomainama urbja patrona BF 18.0-EC

UZMANIBUI!

Pirms uzsa kat elektroinstrumenta apkopes darbus, parvietojiet rotacijas virzena izveles sledzi (2) videja pozicija.

Montaža

Pavelciet atblokešanas gredzenu uz priekšu (1.) un iespiediet nomainas urbja patronu (2.) instrumenta ligzdā fidz atdurei.
■ Atlaidiet atblokešanas gredzenu.
Pärbaudiet, vai urbja patrona irnofiksëta.

Demontăza
