KASUTUSJUHEND PD 2G 18.0EC Flex

Kasutatud sumbolid 312

Sumbolid seadmel 312

Teie ohutuse heaks 312

Mura ja vibratsioon 314

Tehnilised andmed 315

Ulevaade 315

Kasutusjuhend 317

Hooldus ja korrashoid 323

Transport 323

Cε-Vastavus 323

Jaatmekaitlus 324

Vastutusevalistamine 324

Kasutatud sumbolid

HOIATUS!

Tāhistab otsest Āhvardavat ohtu. Juhise eiramine voib loppeda surma voi raskete vigastustega!

ETTEVAATUST!

Tāhistab ohtlikku olukorda. Juhise eiramine
vōib loppeda vigastuste vōi ainelise
kahjuga!

i MÄRKUS!

Tahistab olulist tevet voi nouannet kasutajale.

Sumbolid seadmel

Lugege enne kasutuselevottukasutusjuhendit!

Kandke silmakaitsmeid!

Luhisekindel kaitsetrafo

Kaitske akut kuumuse (näiteks ka pikaaegse päikesekiirguse) ja tule eest. Plahvatusoht!

Arge visake akut tulle! Aku voib plahvatada.

Seadet tohib kasutada ainult siseruumides. Arge jatke seadet vihma katte! Hoidke elektritotoiista ja akusid kuivas ruumis.

Jaatmekaitlus (vt lk 324)!

Teie ohutuse heaks

HOIATUS!

Lugege labi koik elektritööristaga koos tarnitud ohutusjuhised, juhised, joonised ja spetsifikatsionid. Hoiatavate juhiste ja öpetuste taitmata jatmine voib pohujustada elektrilöogi, tulekahju ja/voi raskeid kehavigastusi. Hoidke koik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada.

Enne elektritööriista kasutamist lugege LABi järgmised juhendid ja pidage neist kinni:

see kasutusjuhend,
- lisatud brošüur „Üldised ohutusjuhised" elektritööristade käsitssemisel (vihikud nr 315.915),
- toökohal kehtivad onnetusjuhtumite
arahoidmise eeskirjad.

Elektritöörist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.

Sellest hoolimata vobib kasicitsemisel tekkida olukord, mis vobihustada seadmega tootaja vojuresolija elu ja tervist, kahjustada seadet ennast voitekitada muud varalist kahu.

Kasutage elektritöörista ainult

• ettenahtud otstarbel,
• tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kohe korvaldada.

Otstarbekohane kasutamine

Akutrell-kruvikeeraja DD 2G 18.0-EC on mõeldud

professionaalseks kasutamiseks toostuses ja käsitiösektoris,
- kruvide kinni- ja lahtikeeramiseks,
- puidu, metalli, keraamika ja plasti puurimiseks.

Akulöktrell-kruvikeeraja PD 2G 18.0-EC on moeldud

professionaalseks kasutamiseks toostuses ja kasitösektoris,
- kruvide kinni- ja lahtikeeramiseks,
- puidu, metalli, keraamika ja plasti puurimiseks,
- telliste, müritise ja kivimite likkpuurimiseks.

Aku-lookkruvikeeraja IW 1/2" 18.0-EC /

ID 1/4" 18.0-EC on moeldud

professionaalseks kasutamiseks toostuses ja kodus,
- vastavate mōṭmetega mutrite ja kruvide kinni- ja lahtikeeramiseks.

Trellide ja kruvikeerajate ohutusnõuded

Hoidke sellistel todel, kus tarvik voikruvi vobokku puutuda peidetud elektrijuhtmetega voi minna vastu seadme enda vorgukaablit, kinni ainult seadme isoleeritud kaepidemetest. Kruvi kokkupuude pingestatud juhtmega voib pingestada ka seadme metallosad ja pohjustada elektrilogi.
■ Kui elektritööristaga on kaasas lisakä Epidemed, kasutage neid. Kontrolli kaotamine voib pohjustada vigastusi.
Kasutage sobivat detektorit, et leida üles varjatud juhtmed, voi poorduge informatsooni saamiseks piirkondliku tarnija poole. Kokkupuude elektrjuhtmega voib pohjustada polengu voi elektrilogi. Gaasijuhtme kahjustamine voib tekitada plahvatuse. Veotoru vigastamine pohjustab ainelist kahu.

Kui tarvik blokeerub, lülitage elektritöörist kohe välja. Arvestage suurte reaktsioinimomentidega, mis pöhjustavad tagasilööki. Tarvik blokeerub, kui:

• elektritöörist üle koormatakse või
• see toedeldavasse detaili kinni kilub.

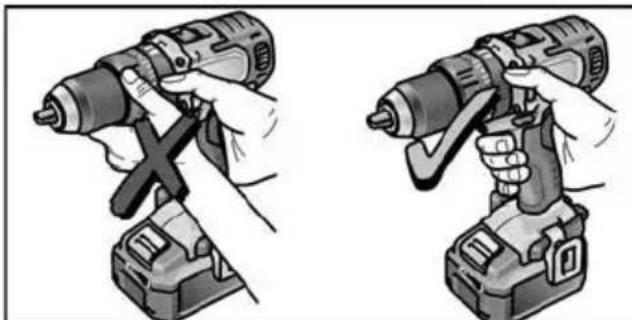

■ Hoidke elektritööristast korralikult kinni.
Kruvide kinni- ja lahtikeeramisel voivad
tekkida äkilised suured
reaktsioonimomendid.
■ Kinnitage toedeldav detail.

Kinnitusrakisesse voi kruustangide vahele kinnitatud torik seisab kindlamini paigal kui kaega kinni hoides.

Oodake enne elektritöörista käestpanekut, kuni see on seiskunud.
Tarvik voib kinni jäada ja pöhjustada kontrolli kadumise elektritöörista üle.
■ Kasutage ainult elektritööriista tübisildile margitud pingega orginaalakusid. Teiste akude kasutamisel (nt imitatesionid, toedeldud akud voi teiste firmade tooted) voib aku plahvatada ja tekitada vigastusi voi ainelist kahu.

Täinedav ohutusnõue lõoktrellkruvikeerajale (PD ...)

Kandke lookpuurimisel kuulmiskaitsmeid.

Mura vōib pōhjustada kuulmiskahjustusi.

Ohutusnöuded akude käitlemisel

A rge avage akut! See voib tekitada luhise.
■ Kaitske akut kuumuse (nt ka pikaaegse päikesekirguse), tule, vee ja niiskuse eest. Plahvatusoht!
Aku kahjustamise voi väärkasutamise korral voivad valjuda aurud. Minge värsko h'u katte, kaebuste korral poorduge arsti poole. Aurud voivad pohjustada hingamisteede arritusi.
Ebaöige kasutamise tagajärjel voib akust eralduda vedelikku. Vältige kokkupuudet vedelikuga! Juhuslikul kokkupuutil vedelikuga peske see veega maha.

Vedeliku sattumisel silma poorduge lisaks sellele ka arsti poole. Vedlik voib tekitada nahaarritusi voi pletalusi.

Laadige akusid ainult tootja soovitatud akulaadjiga! Kui akulaadjiga laetakse akusid, mis ei ole selle akulaadjiga jaoks ette nähtud, vöib tekkida tulekahju.
Teravad esemed (naiets naelad voikruvikeerajad) voi loogid voivad akut kahjustada. Voib tekkida sisemine lhis ja aku vobis suttida, suitsema hakata, plahvatada voi üle kuumeneda.

Akulaadija

Veenduge, et vorgupinge vastab akulaadija tuubisildile margitud pingele.
Akulaadija pistik peab sobima pistikupessa. Pistikut ei tohi mingil viisil muuta. Arge kasutage kaitsemaandatud elektritöoriistade jaoks pistikuadaprit! Elektrilöogioht vaheneb, kui kasutate sobivat pistikupesa ega muuda pistiku ehitust.
■ Kasutage akulaadjat ainult kuivas ruumis ning valtige selle kokkupuudet niiskuse ja vihmaga!
Vee tungimine akulaadjasse suurendab elektrilooqiohtu.
- Arge kasutage akulaadijat, kui kaabel, pistik voi seade ise on valismojude tottu kahjustatud! Vige akulaadija lahimasse spetsiaaltokotta.
Arge mingil juhul akulaadjat avage! Viige see rikke korral spetsiaaltokotta.
- Arge pange akulaadjale esemeid ega asetage akulaadjat pehmele pinnale! Tuleoht.

Spetsia§ed ohutusnöuded

Seadke enne iga toed elektritooriasta poorlemissuuna eelvaliku luliti (2) keskmissse asendisse.
Rakendage pöörlemissuuna eelvaliku lülitit (2) ja pöördemomendi regulaatorit (5) ainult siis, kui toöriist on seisatud.
Kasutage elektritööriista margistamiseks ainult kleebiseid. Arge puurige korpusesse auke.

Mura ja vibratsioon

i MÄRKUS!

Mura- ja vibratsiooninaitajad on märarutd standardi EN 62841 kohaselt.

Värtused leiate tabelist „Tehnilised andmed".

ETTEVAATUST!

Need moötevaertused kehtivad uute seadmete puhul. Igapäevatöös mura- ja vibratsiooninäitajad muutuvad.

i MÄRKUS!

Selles juhendis margitud vibratsionitase on mōdetud EN 62841 standarditud mōto-meṭodil ja seda saab kasutada elektröriistade vordlemiseks. See sobib ka vibratsionikoormuse esialgseks hindamiseks. See vibratsionitase kehtib elektröriista sihiparasel kasutamisel. Kui elektröriista kasutatakse muuks otstarbeks, muude tarvikutega voi ei hooldata nōuetele vastavalt, voivad tekkida körvalekalded nimetatud vibratsionitasement. Vibratsionikoormus vōib kogu tōoja lōikes tunduvalt suureneda.

Vibratsioonikoormuse tappeks hindamiseks tuleks arvestada ka aegu, mil tooriist on valja lulitatud voi kull käib, ent Sellega ei tootata. See vob vibratsioonikoormust kogu tooaja loikes tunduvat vahendada.

Määratlege kasutaja vibratsiooni mõ-ju eest kaitsmise täiendavad meetmed, nt elektritöörista ja tarvikute hooldamine ja toökorraldus. Püdke alati hoida käed soojad.

ETTEVAATUST!

Kui helirohk on üle 85 dB(A), tuleb kanda kuulmiskaitsmeid.

Tehnilised andmed

Seade DD 2G		18.0-EC	PD 2G18.0-EC	IW 1/2"18.0-EC	ID 1/4"18.0-EC
Tüüp		Trell-kruvikeeraja	Lööktrell-kruvikeeraja	Löök-kruvikeeraja	Löök-kruvikeeraja
Aku AP 18.0/2,5		AP 18.0/5,0
Laadimisaeg (olenevaltlaetuse astmest)		0-40
- AP 18.0/2,5	min	0-45
- AP 18.0/5,0	min
Pöördemoment, max
- Nõrga survega	Nm	56	56	-	-
- Tugeva survega	Nm	90	90	250	225
Pöördemomeni astmeid 20 24 -
Tühikäigu pöörlemiskiirus
- 1. aste	min-1	0...600	0...600	1500	1500
- 2. aste	min-1	0...2300	0...2300	2000	2000
- 3. aste	min-1	-	-	2500	2500
Löökide arv
- 1. aste	min-1	-	0...9600	1300	1300
- 2. aste	min-1	-	0...37000	2800	2800
- 3. aste	min-1	-	-	3300	3300
Padrun mm 1,5-13 -
Max puurimisava LABIMÖT
- puidus	mm	60	60	-	-
- terases	mm	13	13	-	-
- müüritises	mm	16	16	-	-
Kaal vastavalt „EPTA-procedure 01/2003"meetodile(ilma akuta)	kg 1,5	1,6 1,1 1,1
Aku kaal 2,5 Ah	kg	0,4
5,0 Ah	kg	0,7
A-sageduskorrektsooniga helirōhu tase
Helirōhu tase LpA	dB(A)	78* 78*	/ 95** 91*** 91***
Helivöimsus LwA	dB(A)	89* 89*	/ 106** 102*** 102***
Märamatus K	db	3,0
Vibratsioni koguvärtused (kolme suuna vektorsumma)
Vibratsioni emissioonivärtus an järgmiste tegevuste juures:
- metall puurimisel	m/s2	<2,5	<2,5	-	-
- betooni lõökpuurimisel	m/s2	-	15,5	-	-
- kruvikeeramisel	m/s2	<2,5	<2,5	18,5***	18,5***
Märamatus K	m/s2	1,5

• metalli puurimisel / ** betooni lõökpuurimisel / *** kruvikeeramine lõökruvikeerajaga

Ulevaade

Käesolevas juhendis kirjeldatakse erinevaid elektritööristu. Kujutatud detailid voivad erineda ostetud seadme detailidest.

1 Luliti
Sisse- ja valjalulitamiseks ning kiirendamiseks max poorlemiskiruseni
2 Pöörlemissuuna eelvaliku lüliti
3 Kiiruse valiku luliti
4 Pööratav róngas toörežiimi valimiseks (ainult PD ...)
5 Pööratav røngas pöördemomendi seadmiseks
6 Tarvikukinnitus
7 Töökoha valgustus
8 Käepide
9 Pöörlemiskiiruste juhtpanele
10 Aku pesa

11 Lukustuse vabastamisrøngaga nurkotsak
12 Lukustuse vabastamisrõngaga vahetatav puurpadrun
13 Lukustuse vabastamisrõngaga bithoidik
14 Lisakäepide
15 Liitiumionaku (2,5 Ah)
16 Akvabastusnupp
17 Aku laetuse astme nait
18 Liitiumionaku (5,0 Ah)
19 Vööklamber
20 Kinnituskruvi
21 Otsakuhoidik

Kasutusjuhend

Enne kasutuselevottu

Vötke elektritöörist ja tarvikud pakendist valja ning veenduge, et kōik osad on olemas ega ole saanud transpondil kahjustada.
■ Kinnitage vööklamber ja otsakuhoidik kaasasoleva kruviga.

i MArkus! Akud ei ole tarni-misel tais laetud. Laadige akud enne esmakasutust ais. Vt selle kohta "Akulaadija/Laadimine".

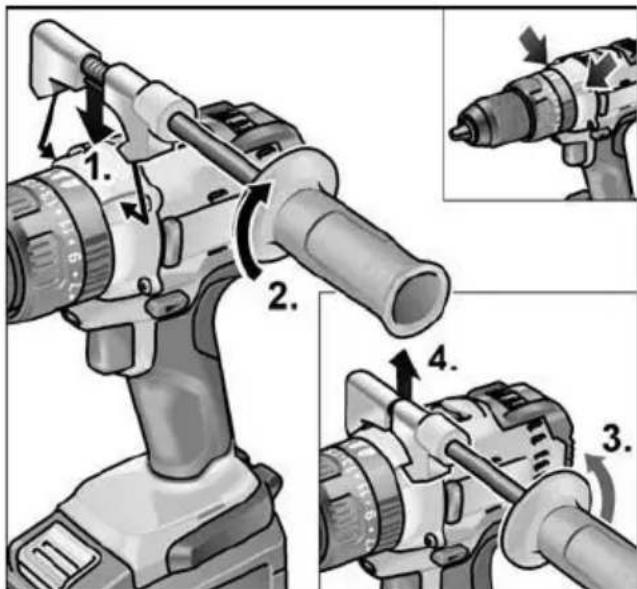

Lisakäepideme paigaldamine/ eemaldamine (PD/DD 2G 18.0-EC)

ETTEVAATUST! Kui elektritööristaga on kaasas lisakaepidemed, kasutage neid. Kontrolli kaotamine võib põhjustada vigastusi.

Vahetatav padrun BF 18.0-EC

ETTEVAATUST!

Seadke enne iga toed elektritoorista poorlemissuuna eelvaliku luliti (2) keskmissse asendisse.

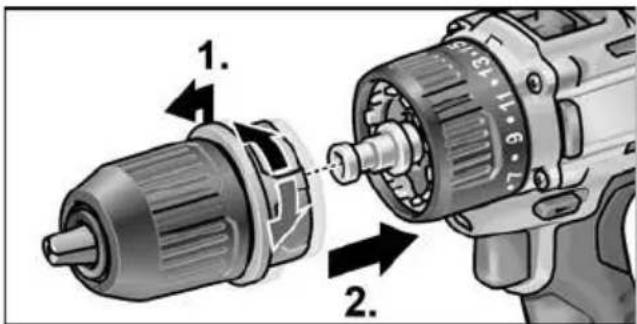

Paigaldamine

Tömmake vabastusröngast ettepoole (1.) ja suruge vahetatav padrun lopuni tarvikukinnitusse (2.).
Laske vabastusrøngas lahti. Kontrollige padruni fikseerumist.

Eemaldamine

Tömmake vabastusröngast ettepoole ja eemaldage padrun.

Tarvikute paigaldamine

Padrun fikseerib kindlalt puurid labimoduga 1,5-13 mm, 1 / 2 -tollised kruvikeeramisotsakud ja 1 / 2 -tollised otsakuhoidikud.

Hoidke elektririista ühe käega kinni ja keerake padrunit teise käega.
- Keerake vastupäeva, et padrun avada.
- Keerake päripäeva, et padrun sulgeda.

Paigaldage tarvik.
Sulgege padrun taielikult.

i MÄRKUS!

Tehke proovikäivitus, et kontrollida, -kas tarvik on kinnitatud tsentraalselt.

Nurgik WV 18.0-EC

ETTEVAATUST!

Seadke enne iga toed elektritooriasta poorlemissuuna eelvaliku luliti (2) keskmissse asendisse.

Nurgik kergendab tootamist raskesti ligipäasetavates kohtades. Nurgikut saab fikseerida eri nurkade all sammuga 30^

Paigaldamine

Tömmake vabastusröngast ettepoole (1.) ja suruge nurgik lopuni tarvikukinnitusse (2).
Laske nurgikul soovitud nurga all fikseeruda.
Laske vabastusrongas lahti. Kontrollige fikseerumist.

Eemaldamine

Tömmake vabastusröngast ettepoole ja eemaldage nurgik.

Tarvikute paigaldamine

Nurgik on varustatud tarvikukinnitusega 1 / 2 ". Tarvikukinnitus fikseerib kindlalt kruvikeeramisotsakud ja otsakuhoidikud.

Nurgikule saab paigaldada ka vahetatava padruni (vt, Vahetatav padrun BF 18.0-EC" voi otsakuhoidiku (vt, Otsakuhoidikumanus BV 18.0-EC").

Otsakuhoidikumanus BV 18.0-EC

ETTEVAATUST!

Seadke enne iga toed elektritooriasta poorlemissuuna eelvaliku luliti (2) keskmissse asendisse.

Paigaldamine

Tömmake vabastusröngast ettepoole (1.) ja suruge otsakuhoidikumanus lopuni tarvikukinnitusse (2.).
Laske vabastusrongas lahti. Kontrollige fikseerumist.

Eemaldamine

Tömmake vabastusröngast ettepoole ja eemaldage otsakuhoidikumanus.

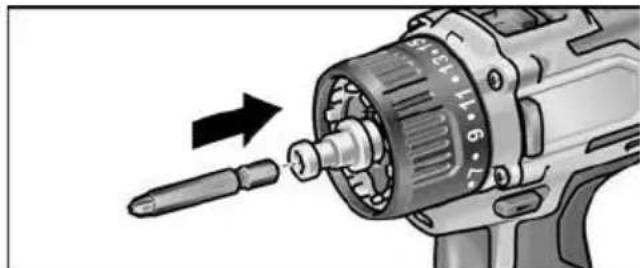

Tarvikute paigaldamine

Otsakuhoidikumanus on varustatud tarvikukinnitusega 1 / 2 . Tarvikukinnitus fikseerib kruvikeeramisotsakud kindlalt.

Tömmake tarvikufiksaatorit ettepoole (1.) ja suruge tarvik lopuni sisse (2.).
Vabastage tarvikufiksaator.

Tarviku eemaldamiseks tommake
tarvikufiksatorit tahapoole.

Tööristavahetus

ETTEVAATUST!

Seadke enne iga toed elektritooriasta poorlemissuuna eelvaliku luliti (2) keskmissse asendisse.

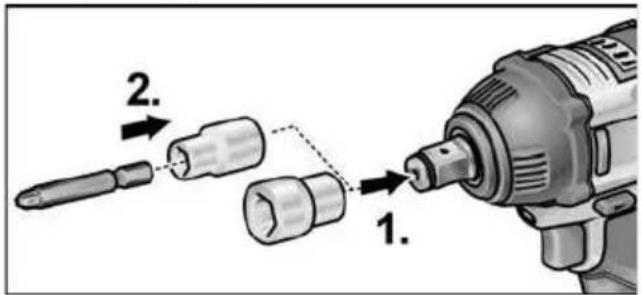

IW 1/2" 18.0-EC:

Suruge varbvoti lookkruvikeerajanelikantotsakule (1.).
■ Asetage toöriist varbvötmesse (2.).

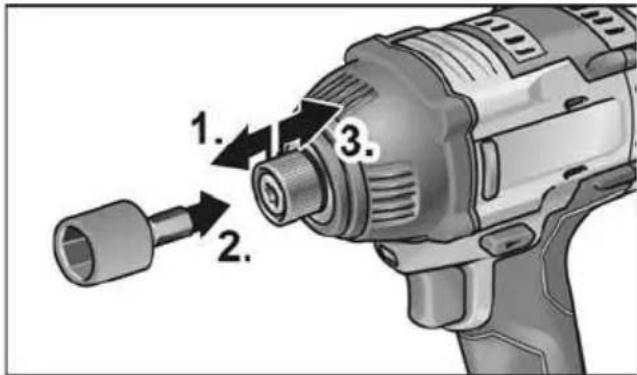

ID 1/4" 18.0-EC:

Tömmake tarvikufiksaatorit ettepoole (1.) ja suruge tarvik lopuni sisse (2.).
Vabastage tarvikufiksaator.
Tarviku eemaldamiseks tommake tarvikufiksaatorit tahapoole (3.).

Aku paigaldamine/vehetamine

Suruge laetud aku kuni selle tailiku fikseerumiseni elektritoreiista.

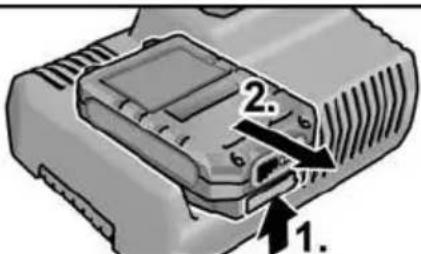

Aku eemaldamiseks vajutage vabastusnupule (1.) ja tommake aku valja (2.).

ETTEVAATUST!

Kui akut ei kasutata, kaitske aku kontakte. Lahtised metallesemed voivad kontaktid lühistada, tekib plahvatus- ja tuleoht!

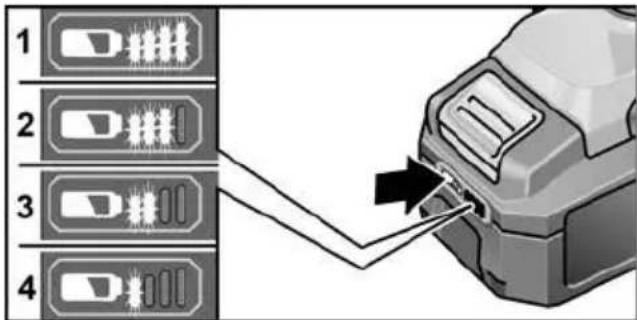

Aku laetuse aste

Nupule vajutamisega saab aku laetuse astme naidu LEDide abil laetuse astet kontrollida.

Nait kustub 5 sekundi pärast.

Kui uks LED vilgub, tuleb akut laadida. Kui pärast nupule vajutamist uksi LED ei pole, on aku defektne ja tuleb valja vahetada.

Pöörlemissuuna eelvalik

ETTEVAATUST!

Mutke pörlemissuunda ainult siis, kui elektritöörist on seisatud.

Seadke pörlemissuuna eelvaliku luliti vajalikku asendisse.
- Vasakule: vastupäeva (kruvide valjakeeramine, kruvide vabastamine)
- Paremale: päripäeva (puurimine, kruvide sissekeeramine, kruvide kinnikeeramine)
- Keskel: sisselulitustokis (tarviku vahetamine, koigi elektritooriista juures tehtavate toode korral)

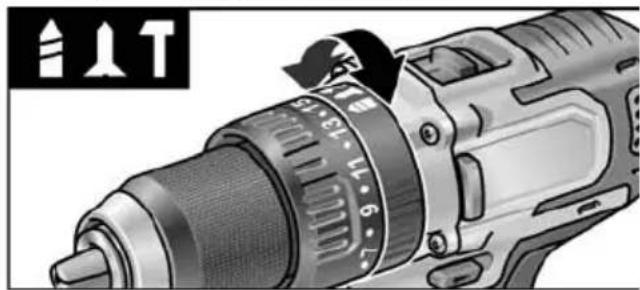

Törežiim (ainult PD 2G 18.0-EC)

ETTEVAATUST!

Mutke toorezijimi ainult siis, kui elektritoorist on seisatud.

Seadke tooreziimi valimise pooratav rongas vajalikku asendisse.

:puurimine
n: kruvikeeramine
1:lookpuurimine

Pördemomeni eelvalik

ETTEVAATUST!

Mutke pördemomenti ainult siis, kui elektritoöriist on seisatud.

Seadke pördemomeni seadmise pooratav rongas vajalikku asendisse.

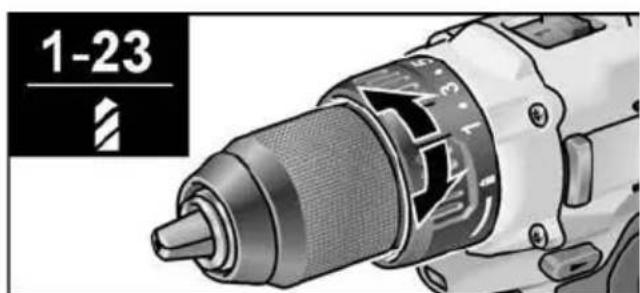

DD 2G 18.0-EC:

Purimisasendis on kaitse-sidur inaktivne.

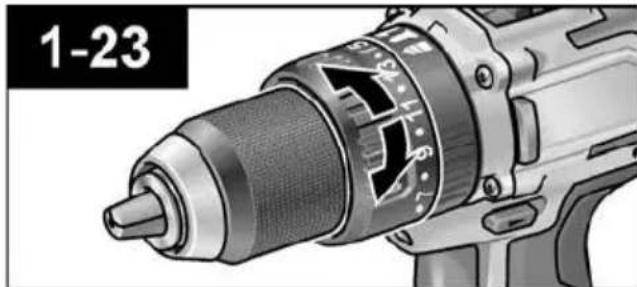

PD 2G 18.0-EC:

Kiiruse eelvalik

ETTEVAATUST!

Mutke kiirust ainult siis, kui elektritooriist on seisatud.

Seadke valikululiti vajalikule astmele:

1: väike kiirus, suur poördemoment
2: suur kiirus, väike pördemoment

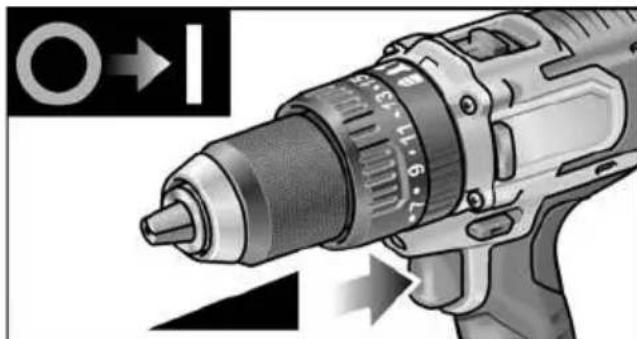

Elektritööriista sisselülitamine

Seadme sisselulitamine:

vajutage lulitit.

Elektrööriista lülitiga saate poörlemiskirust sammaaval max vaartuseni suurendada.

Seadme valjalulitamine:

Vabastage Iuliti.

i MÄRKUS!

• Elektröörist on varustatud piduriga, mis tarviku kohe pärast lüliti vabastamist peatab.
• Elektröörista kestval kasutamisel tuleks toötada lopuni vajutatud lülitiga.

Töökohavalgustuse sisse-/valjalulitamine

1. Seadke pörlemissuuna lüliti (2) asendisse „Edasisuunas“ voi „Tagasisuunas".
2. Vajutage elektritooriista sisse-/ valjalulituslulit (1) -Tookohavalgustus poleb
3. Vabastage elektritoöriista sisse-/ valjalulitusluliti (1) -Töökohavalgustus kustub automaatset u 10 s pärast

Pöörlemiskiruse ja pöördemomende eelvalik IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Pöörlemiskiiruse/pöördemomendi umberlulitamine:

1. Lulitage sisse-/valjaluliti (1) sisse
2. Vajutage luhidalt reziimilulit (u 0,5 s). - Üks LED põleb - poördemoment:

IW 1/2" 18.0-EC:	150 Nm / 1500 min-1
ID 1/4" 18.0-EC:	60 Nm / 1500 min-1

1. Vajutage luhidalt reziimilulitit - Kaks LEDi polevad - poordemoment:

IW 1/2" 18.0-EC:	180 Nm / 2000 min-1
ID 1/4" 18.0-EC:	105 Nm / 2000 min-1

1. Vajutage lühidalt režiimilulitit - Kolm LEDi põlevad - poördemoment:

IW 1/2" 18.0-EC:	250 Nm / 2500 min-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min-1

1. Vajutage luhidalt reziimilulit - Üks LED poleb - poordemoment lulitub tagasi vaartusele:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Pördemomenti saab kirjeldatud viisil korgemale astmele lulitada.

Elektritööriista tagasisuunas pörlemisel - on ainult üks pörlemiskirus - kustuvad jalal olevad LEDid automaatelt.

Uksikloökreziimi umberlulitamine lookkruvikeeraja reziimi:

Vajutage reziimilulitu 1,5s.

• LED-reziminäit poleb - aktivne on uksikloökreziim
• LED-reziiminäit ei pole - aktivne on lökkruvikeeraja reziim.

Elektritööristaga toötamine

ETTEVAATUST!

Seadke enne iga toed elektritoorista poorlemissuuna eelvaliku luliti (2) keskmissse asendisse.

i MÄRKUS!

Kruvikeeramise hölbastamiseks voib
kruvikeeramisotsaku paigaldada ka otse
seadme tarvikukinnitusse.

1. Paigaldage tarvikuhoidik (vahetatav padrun, nurgik, otsakuhoidikumanus).
2. Paigaldage aku.
3. Paigaldage tarvik (puur, kruvikeeramisotsak, otsakuhoidik).
4. Valige vastavalt toülesandele toöreziim (ainult mudelil PD...).
5. Seadke pördemoment vajalikule astmele.
6. Seadke kiirus vajalikule astmele.
7. Seadke vajalik poorlemissuund.
8. Vötke elektritoörista käepidemest ühe käega kinni ja vötke sisse toöasend. Mootori tootamise ajal ei tohi rakendada pörlemissuuna eelvaliku lulitit ega reguleerida pördemomenti!

1. Lulitage seade sisse.
   Kui too on lopetatud, toimige nii.
2. Vabastage luliti.
3. Seadke pöörlemissuuna eelvaliku lüliti (2) keskmissse asendisse.

Akulaadija

1 Akupesa

2 K o n t a k t i

3 Ventilatsiooniavad

4 Tööleku naitamise ekraan

Akulaadija CA 10.8/18.0 on elle nähtud FLEXi akude laadimiseks, mille tuup on

• Arge kunagi laadige akut temperatuuril alla 0^ voi üle 55^ .

• Arge laadige akut suure ðhuniiskuse voi kõrge temperatuuriga keskkonnas.

• Arge katke akut ega akulaadjat laadimise ajal kinni.

• Tömmake pärast laadimist akulaadija vörgupistik välja.

Laadimise ajal aku ja akulaadija soojenevad. See on normalne!

Liitiumionakudel suntud mäulefekti eiesine. Sellest hoolimata tuleks aku enne laadimist täielikult tuhjaks laadida ja laadimine alati täielikult lopule viia.

Kui akusid pikemat aega ei kasutata, hoidke neid osaliselt laetuna ja jahidas.

Laadimine

ETTEVAATUST!

Tarnitud akulaadjasse tohib paigaldada ainult originalakusid.

Ekraani taustvalgus poleb 2 sekundit roheliselt ja kustub siis uesti.

Kuvatakse OK.

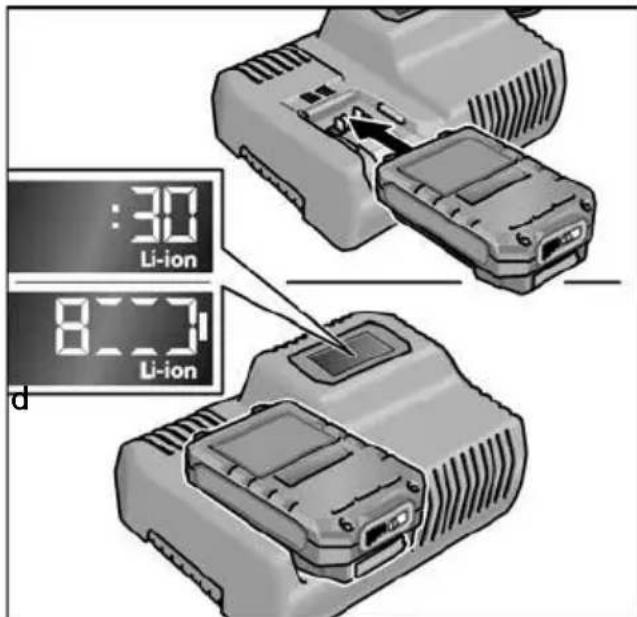

■ Sisestage aku täielikult (fikseerumiseni) akulaadjasse.

• Ekraanil kuvatakse vaheldumisi laadimise lopuni (aku taislaetuseni) jänud aega ja laetuse taseme graafilist naitu.
  Kui aku on laetud vahem kui 80% ulatuses, poleb ekraani taustvalgus oranzilt.
• Alates aku laetusest 80% põleb ekraani taustvalgus roheliselt ja kuvatakse OK.

Aku on tais laetud, kui ilmub

nait

Roheline taustvalgus kustub veidi aja pärast.

Vötke aku akulaadjast valja.

Tömmake vörgupistikwäla.

MÄRKUSI!

Kui pārast aku sisestamist akulaadjisse ekraan vilgub, on aku vōi akulaadija vigane.

Ekraan vilgub aeglaselt.

Tausavalgus on oranz.

Aku on liiga kuum voi liiga kulm. Kui aku on saavutanud laadimistemperatuuri (0 - 55^) algab laadimine.

Ekraan vilgub kiiresti.

Taustvalgus on punane.

Vötke aku akulaadijast välja ja sisestage uuesti. Kui nait ei ole muutunud, on aku vigane. Vahetage aku välja vōi laske seda spetsiaaltökojas kontrollida.

Kui næte seda veateadet ka teise akuga, on akulaadija vigane. Laske akulaadjat spetsiaaltökojas kontrollida.

Hooldus ja korrashoid

Puhastamine

HOIATUSI

Metallide tootlemisel voib ekstreemsel kasutamisel korpuse sisse koguneda elektrit juhtiv tolm. Puhastage elektritooriista ja ventilatsiooniavasid regulaarselt. Sagedus soltub toeddavast materjalist ja kasutuskestusest.

Puhuge korpus, milles paikneb mootor, regu-laarselt kuiva suruohuga puhtaks. Laske elektritöoriistal seejuures toötada.

Akulaadija

HOIATUS!

Tömmake vörgupistik enne toöde alustamist pistikupesast valja. Arge kasutage vett ega vedelaid puhastusvahendeid!

Eemaldage mustus ja tolm korpuselt pintsli voi kuiva lapiga.

Remonditööd

Laske remonditööd teha ainult tootjavolitatud klienditeeninduses.

Varuosad ja tarvikud

Tarvikud, eelkoige otsakud, leiate tootjakataloogidest.

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Transport

Liitiumi ekvivalentkogus tarnekomplektis sisalduvates akudes ei ületa vastavaid piirvärtusi. Seetöttu ei kai aku üksikosana ega ka elektröörist omarinne-komplektiga riiklike ega rahvusvaheliste ohtlike kaupade eeskirjade alla.

Kui transponditakse mitut liitium-ionakuga seadet, voivad need eeskirjad kehti-ma hakata ja vaja on votta spetsiaalseid ohutusmeetmeid (nt pakendi puhul).

Tutvuge siis kasutusriigis kehtivate eeskirjadega.

CC-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed" all kirjeldatud toode on kooskalas jargmiste standardite voi normdokumentidea: EN 62841 kooskalas direktiivide 2014/30/EL, 2006/42/EU, 2011/65/EL nouetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Ruhle

Mutke elektrilised tooriistad enne jaatmekaitlusse andmist kasutuskolmatuks:

• vorgutoitega elektrilistel tooriistadel eemaldage vorgukaabel,
• akutoitega elektrilistel toöriistadel eemaldage aku.

Ainult ELi riikidele.

Ärge visake elektrilisi tööristu olmeprüghi hulka! Euroopa direktivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ning selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilööristu eraldi ja anda need jäätmete keskkonnaëstlikku taaskasutusse.

Jäätmete taaskasutus prügilasse viämise asemel.

Suunake seade, tarvikud ja pakend keskkonnasäästlikku taaskasutusse.

Jäätmete liigiti ringlussevötuks on plastosad vastavalt tähistatud.

HOIATUSI

Arge visake akusid/patareisid olmeprugisse, tulle ega vette! Arge avage vanu akusid!

Akud/patareid tuleb kokku koguda, uuesti ringlusse saata voi keskkonnasästlikul viisil jaatmena käidelda.

Ainult ELi riikidele.

Vastavalt Euroopa Liidu direktiivile 2006/66/EU tuleb defektsed voi kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.

MARKUS

Jaatmekaitlusvoimaluste teavet saab mutja kaest.

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja toö katkemisest tingitud tulukaotuse eest, mille pöhjustab toode voi olukord, mis ei voimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise voiteiste tootjate toodete kasutamise tagajärjel.

Turinys
