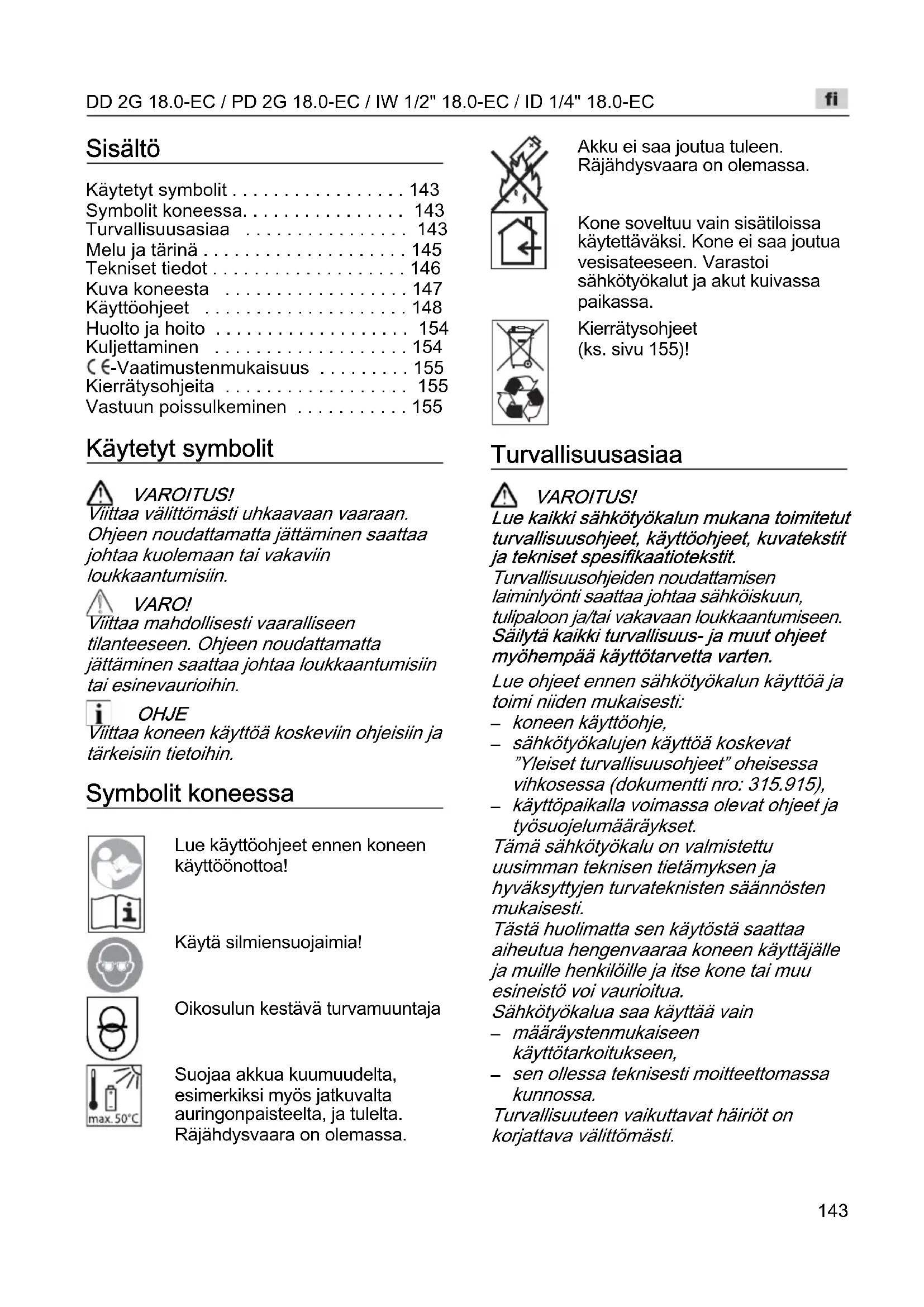

KÄYTTÖOHJE PD 2G 18.0EC Flex

Käytetytsymbolit 143
Symbolit koneessa. 143
Turvallisuusasiaa 143
Melu ja tärinä 145
Tekniset tiedot 146
Kuva koneesta 147
Käytöohjeet 148
Huolto ja hoitoo 154
Kuljettaminen 154
€-Vaatimustenmukaisuus 155
Kierratysohjeita 155
Vastuun poissulkeminen 155

Käytetyt symbolit

VAROITUS!

Vittaa valittomasti uhkaavaan vaaraan.

Ohjeen noudattamatta jattaminen saattaa johtaa kuolemaan taivakaviin loukkaantumisiin.

VARO!

Viittaah mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jattaminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa koneen kayttoa koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttoohjeet ennen koneen käyttoönottoa!

Käytä silmiensuojaimia!

Oikosulunkestävāturvamuuntaja

Suojaa akkua kuumuudelta, esimerkiki myos jatkuvalta auringonpaisteelta, ja tuleta. Rajahdysvaara on olemassa.

Akku ei saa joutua tuleen. Rajahdysvaara on olemassa.

Kone soveltuu vain sisatiloissa kaytettavaksi. Kone ei saa joutua vesisateeseen. Varastroi sahkotyokalut ja akut kuivassa paikassa.

Kierratysohjeet (ks. sivu 155)!

Turvallisusasia

VAROITUS!

Lue kaikki sahkötyokalun mukana toimitetut turvallisuusohjeet, kaytöohjeet, kuvatekstit ja tekniset spesifikaatiotekstit.

Turvallisuusohjeiden noudattamisen laiminlyonti saattaa johtaa sahköiskuun, tulipaloon ja/taivakavaan loukkaantumiseen. Sailyta kaikki turvallisuus- ja muut ojeet myohempää käytötarvetta varten.

Lue ohjeet ennen sahkötyokalun käytöä ja toimi niiden mukaisesti:

• koneen kayttoohje,
• sahkötyokalujen käytöä koskevat "Yleiset turvallisuusohjeet" oheisessa vihkosessa (dokumentti nro: 315.915),
• käytöpaikalla voimassa olevat ohjeet ja työsuojelumaäräykset.

Tämä sahkötyokalu on valmistetu uusimman teknisen tietamyksen ja hyväksyttyjen turvateknisten saannösten mukaisesti.

Tästä huolimatta sen käytösta saattaa aiheutua hengenvaaraa koneen käytäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vauroitua.

Sahkötyokalua saa kayttä vain

• märäystenmukaiseen käytötarkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat hairot on korjattava valittomasti.

Märäystenmukainen käytto

Akkuporakone DD 2G 18.0-EC on tarkoitetu

• ammattikayttoon teollisuudessa ja työpajoissa,
• ruuvien kiertämiseen kiinni ja irti,
• puun, metallin, keramiikan ja muovin poraamiseen.

Akkuiskuporakone PD 2G 18.0-EC on tarkoitetu

• ammattikayttoon teollisuudessa ja työpajoissa,
• ruuvien kiertämiseen kiinni ja irti,
• puun, metallin, keramiikan ja muovin poraamiseen,
• poraamiseen iskulla tiileen, muurattuun rakenteeseen ja kiveen.

Akkuiskuruuvain IW 1/2" 18.0-EC /

ID 1/4" 18.0-EC on tarkoitettu

• ammattikaytto n teollisuudessa ja tyopajoissa,
• ohjeissa ilmoitettujen kokoisten muttereiden ja ruuvien kiertämseen kiinni ja irti.

Porakoneita ja ruuvaimia koskevat turvallisuusohjeet

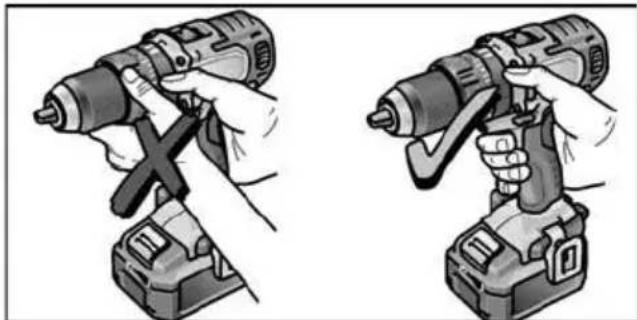

Pidä kiinni koneesta vain eristetyista, kahvaosista, kun työskentelet paikoissa, joissa käytötyokalu tai ruuvi voi osua piilossa olevaan sahköjohtoon tai koneen omaan verkkojohtoon.
Jos ruvi osuu virtajohtoon, myös koneen metalliosin saattaa johtua virta, ja saatat saada sähköiskun.
Käytä lisakäsikahvoja, jos sellaiset on toimitettu koneen mukana. Koneen hallinnan menettäminen voi aiheuttaa loukkaantumisia.
Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta pilossa olevien johtoen ja putkien paikantamiseen, tai känny paikallisen energia- ja vesilaitokens puoleen. Sähköjohtoin osuminen saattaa aiheuttaa tulipalon ja sähköiskun. Kaasuputken vahingoittaminen saattaa aiheuttaa rajahdyksen. Osuminen vesijohtoon aiheuttaa aineellista vahinkoa.

Kytke sahkötyokalu pois päältä heti, jos käytötyokalu jumittuu. Varaudu suuriin reaktiomomenteihin, jotka aiheuttavat takapotkun. Käytötyokalu jumittuu, jos:

• sahkötyökalu ylikuormittuu tai
• se kanttaa tyostettavassatyokappaleessa.

Pida sahkotyokalusta kunnolla kiinni. Ruuveja kiinni ja irti kierretttaessa voi muodostua hetkellisesti suuria reaktiomomenteja.
Kiinnitä työkappale kunnolla.
Kiinnityslaitteeseen tai ruuvipuristimeen
kiinnitettnä työkappale pysyy varmemmin
paikallaan kuin kasin kiinnipitamalla.
- Odota, kunnes sahkötyokalu on pysahtynyt ennen kuin lasket sen käsistasi. Käytötyokalu saattaa tarttua kiinni ja seurauksena voi olla sähkötyokalun hallinnan menettäminen.
Käytä vain alkuperäisiä akkuja sillä jännitteellä, joka on ilmoitettu sähkötyökalun typpikilvessä. Käytettaessä muita akkuja, esimerkiki jäljitelmatuotteita, kunnostettyka akkuja tai vierastuotteita, vaarana on loukkaantuminen ja aineelliset vahingot räjähtävien akkujen takia.

Akkuiskuporakonetta (PD ...) koskeva lisāturvallisuushuomautus

Käytä kuulosuojaimia, kun poraat iskulla.

Melu saattaa aiheuttaa kuulovammoja.

Turvallisuusohjeet akkujen käytämseen

Alä avaa akkua. Oikosulun vaara.
Alä altista akkua kuumuudelle tai esim. pitkäikaiselle auringonvalolle, tulele, vedelle tai kosteudelle. Rajahdysvaara.
Jos akku vauroituu tai sitä kaytetaan ohjeiden vastaisesti, siitä saattaa vapautua hóryjä. Huolehdi raittiin ilman saannista, ja hakeudu vaivojen ilmetessäläkärin. Höryrt saattavat arsyttähengitysteita.

Väärinkäytettynä akusta saattaa vuotaa ulos nestettä. Varo kosketuksiin joutumista. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi läkärin apua. Akusta vuotava;neste saattaa aiheuttaa arsytystä ja palovammoja.
Lataa akut vain valmistajan suosittamalla laturilla. Kun märätntyppisille akuille tarkoitettua latauslaitetta käytetän muiden akkujen lataamiseen, syntyy tulipalovaara.
Akku saattaa vauroitua teravien esineiden kuten naulojen tai ruuvitaltan sekä ulkoisen voiman vaikutuksesta. Seurauksena voi olla sisäinen oikosulku ja akku voi palaa, savuta, rajähtää tai ylikuumentua.

Laturi

Varmista, etta verkkojannite vastaa laturin typpikilpeen merkittyä jinnitetta.
Laturin pistokteen pitä sopia pistorasiaan. Pistotulppaa ei saa muuttaa millän tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyokalujen kanssa. Alkuperäissä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Käytä laturia aina vain kuivissa tiloissa
äläkä anna sen kostua tai kastua.
Laturin sisään päässyt vesi lisä
sähköiskun vaaraa.
Alä koskaan käytä laturia, jos sen johdossa, pistokkeessa tai itse laitteessa on ulkoisia vaurioita. Toimita latur ammattitaitoiseen erikoiskorjaamoon.
Alä missän tapauksssa avaa laturia. Jos sihen tulee Häiriö, vie se ammattaitoiseen erikoiskorjaamoon.
Alä aseta mitään esineitä laturin paälle, aläkä aseta laturia pehmeille pinnoille. Tulipalovaara on olemassa.

Erityisiä turvallisuusohjeita

■ Aseta suunnanvaihtokytkin (2)
keskiasentoon ennen kaikkia
sahkötyokaluun kohdistuvia toitta.
Käytä suunnanvaihtokytkintä (2) tai momenttisäätoa (5) vain, kun työkalu on pysähtyneena.

Käytä sahkötyokalun merkitsemiseen vainarroja.

Alā poraa reikiä koneen runkoon.

Melu ja tärinä

i OHJE

Melu- ja tärinaarvot mitattiin standardin EN 62841 mukaan. Arvot loytyvat taulukosta "Tekniset tiedot".

VAROITUS!

Ilmoitetut mittausarvot koskevat uusia koneita. Paivittaisessa kaytossa melu- ja tärinaarvot muuttuvat.

OHJE

Tässä käyttoohjeessa ilmoitettu tärinaarvo on mitatu normin EN 62841 mukaista mittausmenetelmaa käyttaen, ja tatä arvoa voidaan käyttaa sähkötyokalujen vertailussa. Se soveltu myös tärinaaltistuksen alustavaan arvointiin. Ilmoitettu tärinataso tarkoittaa altistumisen tasoa sähkötyokalun pääasallissessa käytötarkoitukssessa. Mutta jos sahkötyokalua käytetaän muhin käytötarkoituksiin, normalaista poikkeavilla käytötyokaluilla tai sitä ei ole huollettu riittävästi, tärinataso saattaa poiketa ilmoitetusta.

Tällöin koko työaikaa koskeva tärinaaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois paälta tai se on käynnissä, mutta ei todellissessa käytössä. Tällöin kokotyöaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Märittäa lisatoimenpiteet koneen
käytäjan suojaamiseksi tärinän
vaikutuksetla, kuten esimerkiki:
sähkötyokalun ja käytötyokalujen huolto,
käsien suojaaminen kylmälta, työnkulun
suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Tekniset tiedot

Kone DD 2G		18.0-LD	PD 2G 18.0-EC	IW 1/2" 18.0-EC	ID 1/4" 18.0-EC
Typpi Akku-		porakone	Isku- porakone	Isku- ruuvain	Isku- ruuvain
Akku AP 18.0/2,5		AP 18.0/5,0
Latausaika (varaustilan mukaan) - AP 18.0/2,5 - AP 18.0/5,0	min	0-40
	min	0-45
Vääntömomentti, maks. - pehmeä ruuviliitos - kova ruuviliitos	Nm	56	56	-	-
	Nm	90	90	250	225
Vääntömomenttitehot 20 24 -
Kierrosluku ilman kuormitusta - Teho 1	min-1	0...600	0...600	1500	1500
- Teho 2	min-1	0...2300	0...2300	2000	2000
- Teho 3	min-1	-	-	2500	2500
Iskuluku - Teho 1	min-1	-	0...9600	1300	1300
- Teho 2	min-1	-	0...37000	2800	2800
- Teho 3	min-1	-	-	3300	3300
Poraistukka mm 1,5-13 -
Maks. poranterän halkaisija - Puu	mm	60	60	-	-
- Teräs	mm	13	13	-	-
- Muurattu rakenne	mm	16	16	-	-
Paino "EPTA-menetelmän 01/2003" mukaan (ilman akkua)	kg 1,5	1,6 1,1 1,1
Paino akku 2,5 Ah 5,0 Ah	kg	0,4
	kg	0,7
A-painotettu änenpainetaso
Äänenpainetaso LpA	dB(A)	78* 78* / 95**	91***	91***
Äänitehotaso LwA	dB(A)	89*	89* / 106**	102***	102***
Epävarmuus K	db	3,0
Tärinän kokonaisarvot (kolmen suunnan vektorien summa)
Tärinärvo ah kun ....
- Poraaminen metalliin	m/s2	<2,5	<2,5	-	-
- Poraaminen iskulla betoniin	m/s2	-	15,5	-	-
- Ruuvaaminen	m/s2	<2,5	<2,5	18,5***	18,5***
Epävarmuus K	m/s2	1,5

• Poraaminen metallin / ** Poraaminen iskulla betoniin / *** Iskulla ruuvattaessa

Kuva koneesta

Tämä ohjekirja on tarkoitetu erityyppisille sahkötyokaluille. Kuvauksessa saattaa olla hankkimastasi sahkötyokalusta poikkeavia kohtia.

1 Käynnistyskytkin
Kännistys ja pysäytys sekamaksimikierrosluvun saatto
2 Suunnanvaihtokytkin

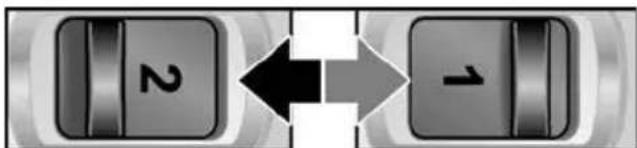

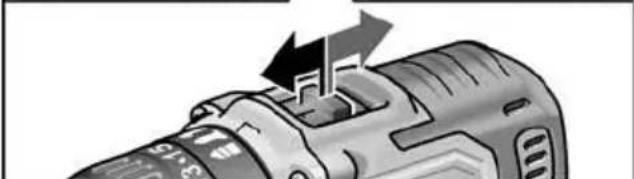

3 Nopeuden valintakytkin
4 Kiertorengas käytötavan valintaan (vain PD ...)
5 Kiertorengas vaantomomentin saatoo
6 Tyokalun kiinnitys
7 Työkohteen valo
8 Käskahva
9 Kayttöpaneeli kierrosluku
10 Akkukuilu

11 Kulmaistukka jossa lukituksen vapautusrengas
12 Poraistukka jossa lukituksen vapautusrengas
13 Ruuvauskärjenpidinistukka jossa lukituksen vapautusrengas
14 Lisakahva
15 Litiumioniakku (2,5 Ah)
16 Akun lukituksen vapautuspainike
17 Akun tilanäytto
18 Lithiumiakku (5,0 Ah)
19 Vyökiinnike
20 Kiinnitysruuvi
21 Ruuvauskärjenpidin

Käytöohjeet

Ennen käyttoönottoa

Ota sahkötyokalu ja varusteet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mita'an ja ettei ole kuljetusvauroiota.
Vyökiinnike ja ruuvauskärjenpidin
kiinnitetaan mukana toimitetulla ruuvilla.

OHJE

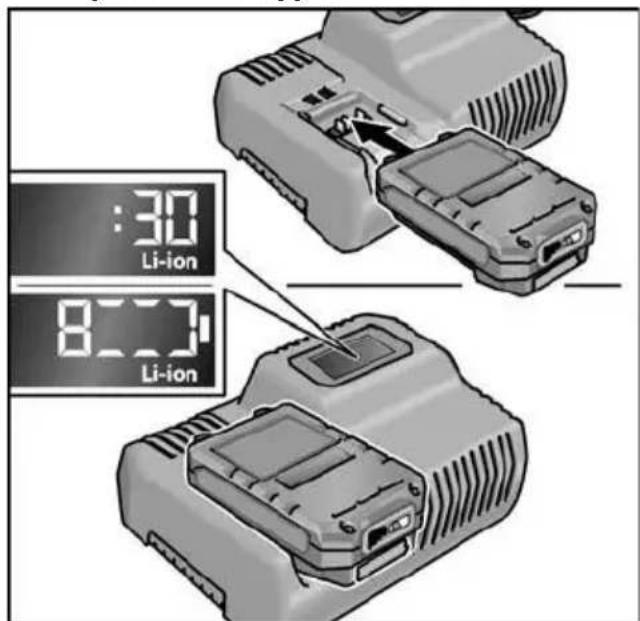

Akut eivat ole toimitushetkella tayteen ladattuna. Lataa akku tayteen ennen ensimmäista käyttokertaa. Ks. "Latur/Lataaminen".

Lisakahvan asennus/irrotus (PD/DD 2G 18.0-EC)

VARO!

Kayta lisakasikahvoja, jos sellaiset on toimitetu koneen mukana. Koneen hallinnan menettaminen voi aiheuttaa loukkaantumisia.

Poraistukka BF 18.0-EC

VARO!

Aseta suunnanvahtokytkin (2)
keskiasentoon ennen kaikkia
sahkötyokaluun kohdistuvia toita.

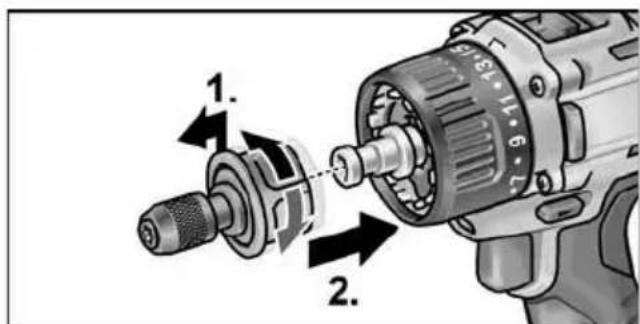

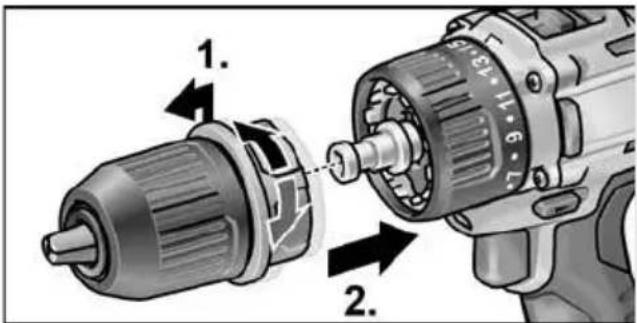

Kiinnitys

Vedä lukituksen vapautusrenkaasta eteenpän (1.) ja paina poraistukka vasteeseen saakka tyokalun istukkaan (2.).
Vapauta lukituksen vapautusrengas. Tarkasta,etta poraistukka on kunnolla kiinni.

Irrotus

Vedä lukituksen vapautusrenkaasta eteenpän ja irrota poraistukka.

Tyokalujen kiinnitys

Poraistukka pitäa turvallisesti paikallaan poranterät halkaisijaltaan 1,5-13 mm, ruuvauskärjet 12 sekä ruuvauskärjen-pitimet 12 .

Pida sahkotyokalua kasin kiinni, ja kierratoisella kadellaporaistukkaa.

• Kierra vastapäivään poraistukan
  avaamiseksi.
• Kierrä myotäpaivän, kun haluat sulkea poraistukan.

Kiinnitayokalutera.
Sulje poraistukka kunnolla.

i OHJE

Koekäytä konetta ja tarkista, etta työkalu on kiinnittynyt keskelle.

Kulmaistukka WV 18.0-EC

VARO!

Aseta suunnanvahtokytkin (2)
keskiasento ennen kaikkia
sahkötyokaluun kohdistuvia toita.

Kulmaistukka helpottaa tyontekoa,Jos tyokohdistuu vaikeasti kasiki paa,stviin kohteisiin. Kulmaistukka voidaan lukita haluttuun asentoon 30^ valein.

Kiinnitys

Vedä lukituksen vapautusrenkaasta eteenpään (1.) ja paina kulmaistukka vasteeseen saakka työkalun istukkaan (2.).
Lukitse kulmaistukka haluamaasi kulmasentoon.
Vapauta lukituksen vapautusrengas. Tarkasta lukittuminen.

Irrotus

Vedä lukituksen vapautusrenkaasta eteenpään ja irrota kulmaistukka.

Tyokalujen kiinnitys

Kulmaistukassa on 1 / 2 istukka tyokalun kiinnittamista varten. Istukka pitäa ruuvauskarjet ja ruuvauskärjenpitimet turvallisesti paikoillaan.

Kulmaistukkaan voidaan kiinnittä myos
poraistukka (ks. "Poraistukka BF 18.0-EC")
tai ruuvaskärjenpidin (ks. "Ruuvaskärjen-pidinistukka BV 18.0-EC").

Ruuvauskärjenpidinistukka BV 18.0-EC

VARO!

Aseta suunnanvaiahtokytkin (2)
keskiasentoon ennen kaikkia
sahkötyokaluun kohdistuvia toita.

Kiinnitys

Vedä lukituksen vapautusrenkaasta eteenpain (1.) ja paina ruuvaskärjenpidinistukka vasteeseen saakka tyokalun istukkaan (2.).
Vapauta lukituksen vapautusrengas. Tarkasta lukittuminen.

Irrotus

Vedä lukituksen vapautusrenkaasta eteenpän ja irrota ruuvaskärjenpidinistukka.

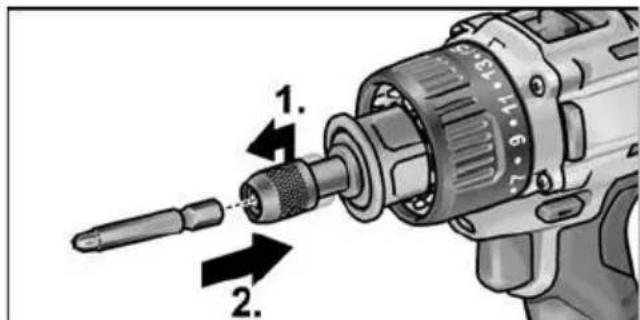

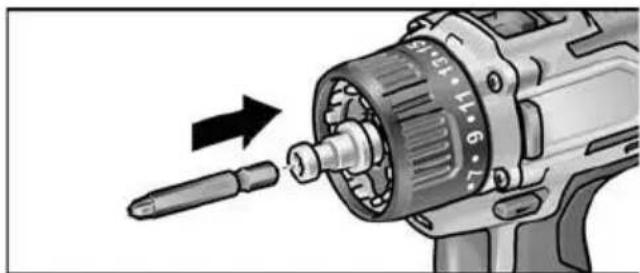

Tyokalujen kiinnitys

Ruuvauskärjenpidinistukassa on 12 " istukkatyökalun kiinnittämista varten. Istukka pitäruuvauskärjet turvallisesti paikoillaan.

Vedä työkalun lukitsimesta eteenpän (1.) ja paina työkalu vasteseen saakka sisäänpän (2.).
Vapautatyokalunlukitsin.

Tyokalun irrottamiseksi veda tyokalun lukitsimesta taaksepain.

Tyokalun vaihto

VARO!

Aseta suunnanvahtokytkin (2)
keskiasento ennen kaikkia
sahkötyokaluun kohdistuvia toita.

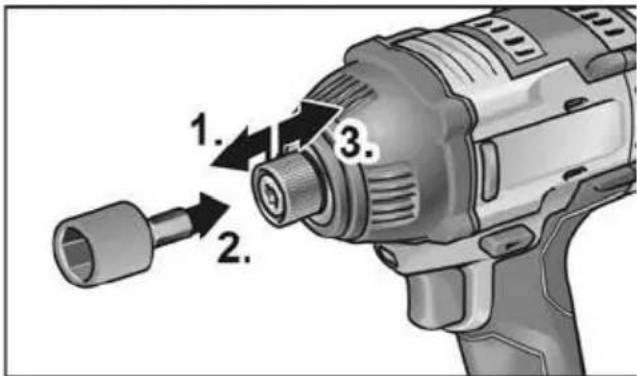

IW 1/2" 18.0-EC:

Paina hylsyavain iskuruuvaimen nelikantaistukkaan (1.).
Aseta tyokalu hylsyavaimeen (2.). ID 1/4" 18.0-EC:

Vedä työkalun lukitsimesta eteenpän (1.) ja paina työkalu vasteeseen saakka sisäänpän (2.).
Vapautatyokalunlukitsin.
Tyokalun irrottamiseksi veda tyokalun lukitsimesta taaksepain (3.).

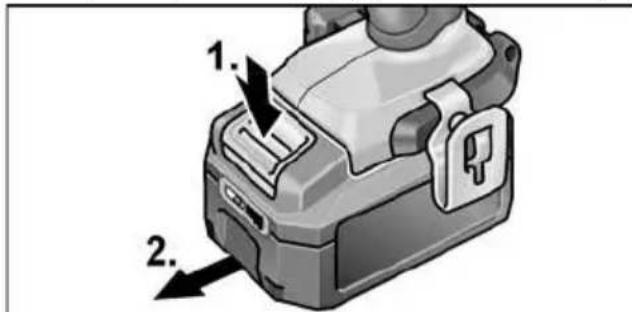

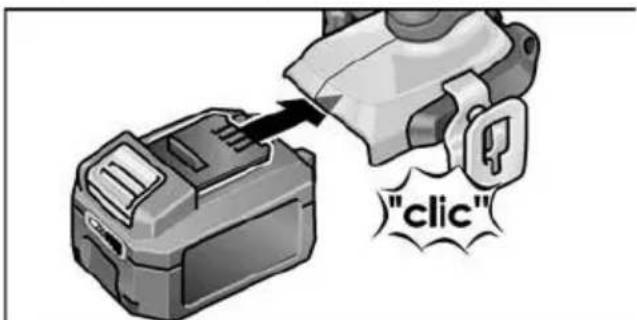

Akun kiinnitys/VAihto

Työnnä ladattu akku kunnolla lukitukseen saakka sähkötyokaluun.

• Irrotettaessa paina lukituksen vapautuspainikkeita (1.) ja vedä akku irti (2.).

VAROI

Kun akku ei ole käytössä, suojaa sen liittimet. Irralliset metalliosat saattavat aiheuttaa liittimiin oikosulun, joloin on rajähdys- ja palovaara!

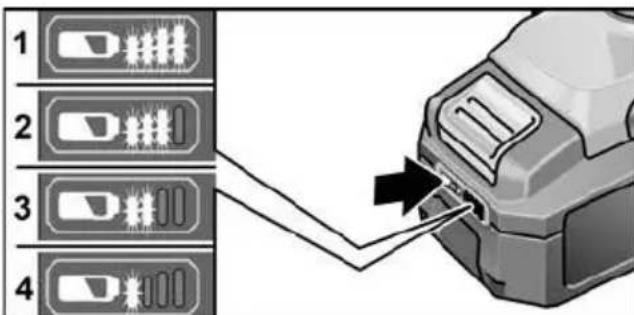

Akun varaustila

Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED-valoista.

Näytto sammu 5 sekunnin kuluttua. Jos LED vilkkuu, akku täytyy ladata. Jos painikkeen painamisen jälkeen yksikään LED ei pala, akku on rikkj ja se täytyy vaihtaa.

Suunnanvaiahtokytkin

VARO!

Vaihda suuntaa vain sahkötyokalun ollessa pysaytetytnä.

Aseta suunnanvaihtokytkin sopivaan asentoon:
-Vasen: vastapäivän (ruuvien kiertäminen irti, ruuvien lóysäminen)
-Oikea: myotapäivään (poraaminen, ruuvien kiertäminen kiinni, ruuvien kirstäminen)
- Keskiasento: kytkentäsalpa (työkalun vaihto, kaikkien sahkötyökaluun kohdistuvien toiden yhteydessä)

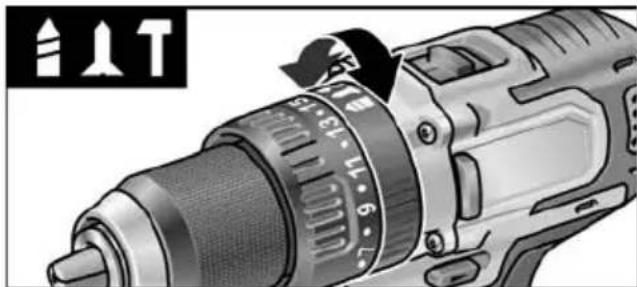

Käytötapa (vain PD 2G 18.0-EC)

VARO!

Muta käytötapaa vain sahkötyökalun ollessa pysaytetytnä.

Kännä kayttotavan kiertorengassopivaan asentoon.

Poraaminen

Ruuvaaminen

Poraaminen iskulla

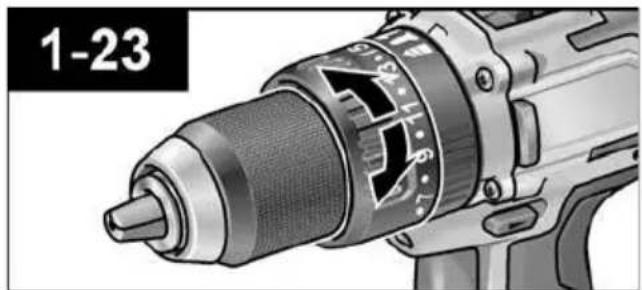

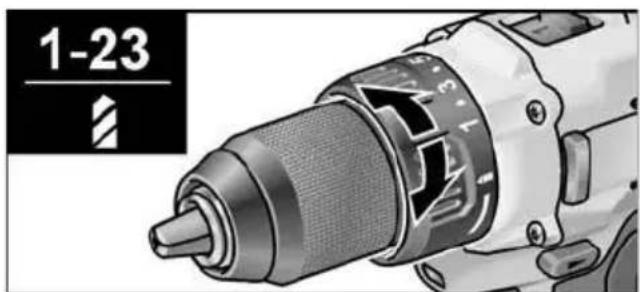

Väantömomentin esivalinta

VAROI

Muuta vaantomomentia vain sahkotyokalun ollessa pysaytetyna.

Kännä väantömomentin saädön kiertorengas sopivaan asentoon.

DD 2G 18.0-EC:

1-23: Ruuvaaminen

Poraaminen

OHJE

Porausasennossa Iustokytkin on kytketty pois pälta.

PD 2G 18.0-EC:

Nopeuden esivalinta

VARO!

Muuta nopeutta vain sahkötyokalun ollessa pysaytetytnä.

Aseta valintakytkin sopivaan asentoon: 1: hidas nopeus, suuri vaantomomentti 2: nopea nopeus, alhainen vaantomomentti

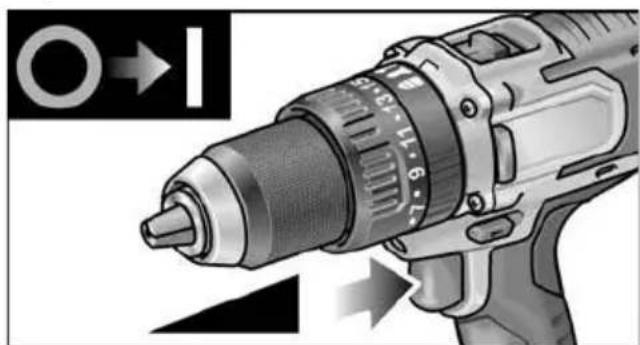

Sahkötyökalun käynnistys

Koneen käynnistys:

Paina käynnistysyktkintä. Sähkötyökalun käynnistysyktkimestä kierros- tai iskulukua voidaan lisätä portaittain maksimiarvoon saakka.

Koneen pysäytys:

Päastä käynnistyskytkin vapaaksi.

i OHJE

Sähkötyökalussa on jarru, joka pysayttäkayttötyökalun heti kun kytkin vapautetaan.
- Jos sahkötyökalua käytetään jatkuvasti, kytkimen tulee pääosin olla täysin pohjaan painettuna.

Työkohteen valon kytkeminen päälle ja.POIS Päältä

1. Kytke pyörimissuunnan valintakytkin (2) asentoon "eteenpain" tai "taaksepain".
2. Paina sahkötyokalun kayttokytkinta (1) - Työkohteen valo sytty
3. Vapauta sahkötyokalun käytökytkin (1) - Työkohteen valo sammuu automaattisesti noin 10 sekunnin kuluttua

Kierrosluvun ja väntömomentin esivalinta IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

Kierrosluvun/väantömomentin muuttaminen

1. Kytke käytökytkin (1) paälle
2. Paina toimintatapavalitsinta lyhyesti (noin 0,5 s ajan).

Yksi LED-merkkivalo palaa - vaantomomentti:

IW 1/2" 18.0-EC:	150 Nm / 1500 min-1
ID 1/4" 18.0-EC:	60 Nm / 1500 min-1

1. Paina toimintatapavalitsinta lyhyesti -Kaksi LED-merkkivaloa palaa -vaantomomentti:

IW 1/2" 18.0-EC:	180 Nm / 2000 min-1
ID 1/4" 18.0-EC:	105 Nm / 2000 min-1

1. Paina toimintatapavalitsinta lyhyesti - Kolme LED-merkkivaloa palaa - vaantomomentti:

IW 1/2" 18.0-EC:	250 Nm / 2500 min-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min-1

1. Paina toimintatapavalitsinta lyhyesti - Yksi LED-merkkivalo palaa - vaantomomentiki asetetaan jalleen:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Väantömomenttia voi kuvatulla ravalla saataa suurremmaksi.

Sähkötyökalun pyörissä taaksepän - vain yksi kierrosluku kaytettavissa - juuriosassa olevat LED-merkkivalot sammuvat automaattisesti.

Vaihtaminen yksi isku -tilasta iskuruuvain-tilaan

Paina toimintatapavalitsinta noin 1,5 sekunnin ajan.

• Toimintatavan LED-merkkivalo palaa -yksi isku -tila aktiivisena
• Toimintatavan LED-merkkivalo ei pala - iskuruuvain-tila aktiivisena.

Työskently sahkötyökalulla

VARO!

Aseta suunnanvaiahtokytkin (2)
keskiasento ennen kaikkia
sahkötyokaluun kohdistuvia toita.

i OHJE

Jotta koneen käsittely ruuvattaessa on helpompaa, ruuvaskärki voidaan kiinnittä myös suoraan koneen tyokaluistukkaan.

1. Kiinnitä tyokalun pidin (poraistukka, kulmaistukka, ruuvauskärjenpidinistukka).

2. Kiinnitä akku.

3. Kiinnitä tyokalu (porantera, ruuvauskärki, ruuvauskärjenpidin).

4. Valitse koneen kayttotapa työtehtävän mukaisesti (vain PD...).
5. Aseta väantömomentin esivalinta sopivaan asentoon.
6. Aseta nopeus sopivaksi.
7. Valitse pyörimissunta.
8. Pida toisella kadellä kiinni sahkötyokalun kahvasta ja asetu tyoasentoon. Alä koskaan käytä suunnanvahtokytkintä tai vaantomomentin esivalintaa moottorin käydessa!

1. Käynnistä kone.
   Töden jälkeen:
2. Päästä käynnistyskytkin vapaaksi.
3. Aseta suunnanvaihtokytkin (2) keskiasentoon.

Laturi

1 Akkukuilu
2 Liittimet
3 Tuuletusraot
4 Kayttötilan näytto
5 Verkkjoho to ja verkkopistoke

Laturi CA 10.8/18.0 on tarkoitettu FLEX-akkujen lataamiseen typeiltään

• Alä koskaan lataa akkuja lampötiloissa alle 0 °C tai yli 55 °C.
• Akkuja ei saa ladata ympäristössa, jossa on suuri ilmankosteus ja korkea lämpötila.
• Akkuja ja latureita ei saa peittä latauksen aikana.
• Irrota laturin verkkopistoke latauksen paatyttya.

Akku ja laturi kuumenevat latauksen aikana. Se on normalaia!

Lithiumioniakuissa ei ole tuttua "muistilmiö". Silti akun tulee olla ennen latausta täysin purkaantunut, ja lataus täytyy tehdä aina täysin loppuun asti.

Jos akkuja ei käytetä pitkään aikaan, varastoin ne osittain varattuina villeään paikkaan.

Lataaminen

VARO!

Lataa laturilla vain alkuperäisiä akkuja.

Kytke laturin verkkopistotulppa pistorasiaan.

Näytö n taustavalaistus palaa 2 sekunnin
ajan vihreänä ja sammuu sitten jalleen.
Näyttoön ilmestyy OK.

Laita akku laturiin kunnolla, lukitukseen saakka.

• Näytössä nikyy vuorotellen jäljellä oleva latausaika (kunnes akku on tãysin latautunut) ja varaustilan grafinen esitys.

• Näytö n taustavalaistus palaa oranssina, kun akun varaustila on alle 80% .

Kun akku on latautunut 80% tai enemman, naytto palaa vihreanä ja nayttoon ilmestyy OK.

Akku on tãysin latautunut, kun näytto

sammuu.

Vihrea taustavalaistus sommuh hetken kuluttua.

Irrota akku laturista.

• Irrota pistotulppa pistorasiasta.

Jos nayttö vilkkuu sen jälkeen, kun akku on laitettu laturiin, kyseessä on akun tai laturin vika.

Näytö vilkkuu hitaasti. Taustavalaistus on oranssi.

Akku on lian kuuma tai liian kylma. Lataus alkaa, kun akku on saavuttanut latauslamptilan (0^ 55^)

Näytö vilkkuu nopeasti. Taustavalaistus on punainen.

Irrota akku laturista ja laita se takaisin. Jos naytto on edelleen sama, akku on rikki. Vaihda akku tai tarkastuta se ammatitaitoisessa erikoiskorjaamossa.

Jos toisen akun kanssa ilmestyy sama virheilmoitus, vika on laturissa. Tarkastuta akku ammattitaloisessa erikoiskorjaamossa.

Huolto ja hoito

Puhdistus

VAROITUS!

Metalleja tyostettaesssaattaa aarrmmaisissa kayttolosuhteissa koneen rungon sisalle keräantya sahköa johtavaa polya.

Puhdista kone ja jäahdytsilma-aukot saannollisin valein. Puhdistusvali rippuu tyostettavastamateriaalista ja kayttoajan pituudesta.

Puhalla koneen sisatila ja moottori puhtaaksi kuivalla paineilmalla saannollisin valein. Anna sahkotyokalun talloin kayda.

Laturi

VAROITUS!

Trrota verkkopistotulppa pistorasiasta ennen kaikkia huoltotoitä. Alä kayta vetta tai nestemäisiä puhdistusaineita.

Puhdista lika ja poly kotelosta pensseillatai kuivalla kankaalla.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltolike.

Varaosat ja tarvikkeet

Katso muut lisātarvikkeet, etenkin käytötyokalut, valmistajan tuote-esitteestä.

Rajaytyskuvat ja varaosaluettelot loydatakisivuiltamme: www.flex-tools.com

Kuljettaminen

Toimitukseen sisältyvien akkujen litiumekvivalenttimaära on asiaankuuluvia raja-arvoja alhaisempi. Siksi maakohtaiset ja kansainvälistet vaarallisia aineita koskevat märäykset eivat koske erillistä tai sähkötyokalun mukana toimitettua akkua. Vaarallisia aineita koskevia märäyksiä tāytyy kuitenkin mahdollisesti soveltaa sihen, mikäli kuljetetaan useampia koneita joissa on litiumioniakut, ja toteuttaa erityisiä turvatoimenpiteita (esimerkkinä pakkaukset). Ota tällaisissa tapauksissa selvää käytömaan märäyksista.

-Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme,
että kohdassa "Tekniset tiedot" kuvattu tuote
on seuraavien standardien tai ohjeellisten
asiakirjojen mukainen:

EN 62841 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU märäysten mukaisesti.

Käytetyt sahkötyokalut on ennen havittämista tehtävä käytökelvottomiki:

• irrottamalla verkkjoho
  verkkokaytöisista sahkötyokaluista,
• irrottamalla akku akkukaytöisista sahkötyokaluista.

Vain EU-maat.

Käytösta pointetut sahkötyokalut eivat kuulu sekajatteisiin! Sähkö- ja elektroniikkalaiteromusta annetun EU-direktivin 2012/19/EU ja sen voimaansaattavien kansallisten saadosten mukaisesti tulee käytösta pointetut sahkötyokalut kerä erikseen ja toimittaa asianmukaiseen hyötykayttöpisteeseen.

Raaka-aineet uusiokayttoon jatehuollon asemasta.

Hävitälaite, tarvikkeet ja pakkaus ympäristöystavällisesti toimittamalla nekierratykseen. Lajipuhdasta kierratysta varten muoviosissa on merkinta.

VAROITUS!

Alaheitakkuja/paristoja talousjatteisiin, tuleen tai veteen. Alavaa kaytosta poistettuja akkuja.

Akut/paristot tulee kerata, kierrattaa tai havittaa ymparistoystavallisella ravalla.

Vain EU-maat.

Eurooppalaisen direktiivin 2006/66/EY mukaan vialiset tai loppuun kaytetyt akut/ paristot tayty kerata erikseen ja toimittaa ymparistoystavalliseen kierratykseen.

OHJE

Lisātietaja kierrātysmahdollisuksista saat alan liikkeistä.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivat
vastaa vahingoista tai voiton menetyksesta,
joiden syynä on liiketoiminnan
keskeytyminen johtuen tuotteesta tai siita,
ettei tuotetta mahdollisesti voida käytää.

Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epäasallinen käytto tai käytto yhdessa muiden valmistajien tuotteiden kanssa.

περιεχόμενα

Xpnoiopoioiuoueva o 156
Σuβoλa στο μηχανημα 156
Tia Tny aαφαλεισας 156
Oopuoc kai kpaadaaoos 159
Texvika xapaktnpiotikac . 160
Me μia μaia 161
Odbnyiecs xpns 162
Sigma npn kai povtida 169
Mεταφορα 169
C-△nλωσuμβατοτητας 170
Ytioeixieic aotouponc 170
Aπokλεισμός ευθύνης 170

Xpnoiopoioouεva σúβoλa

IPOEIOIOIHSH!

Awwvei aepoan an tne A KIVovou.

Evaalayn apiOmuoTpoov / poTnC oTpEyns

Sisestage akulaadija vorgupistik pistikupessa.

aolo ciogleog piai 8jfo 8ao ciao jy

jg 1000

1J 1

jla 1

1

jiaJI jilJololol Jgno

JUaJIaJIaJIaJIaLoo

jll JlJ11 Jglc.

Jiljg maill 8 jaiill

jai jg jz

y

jLaiil ggs
