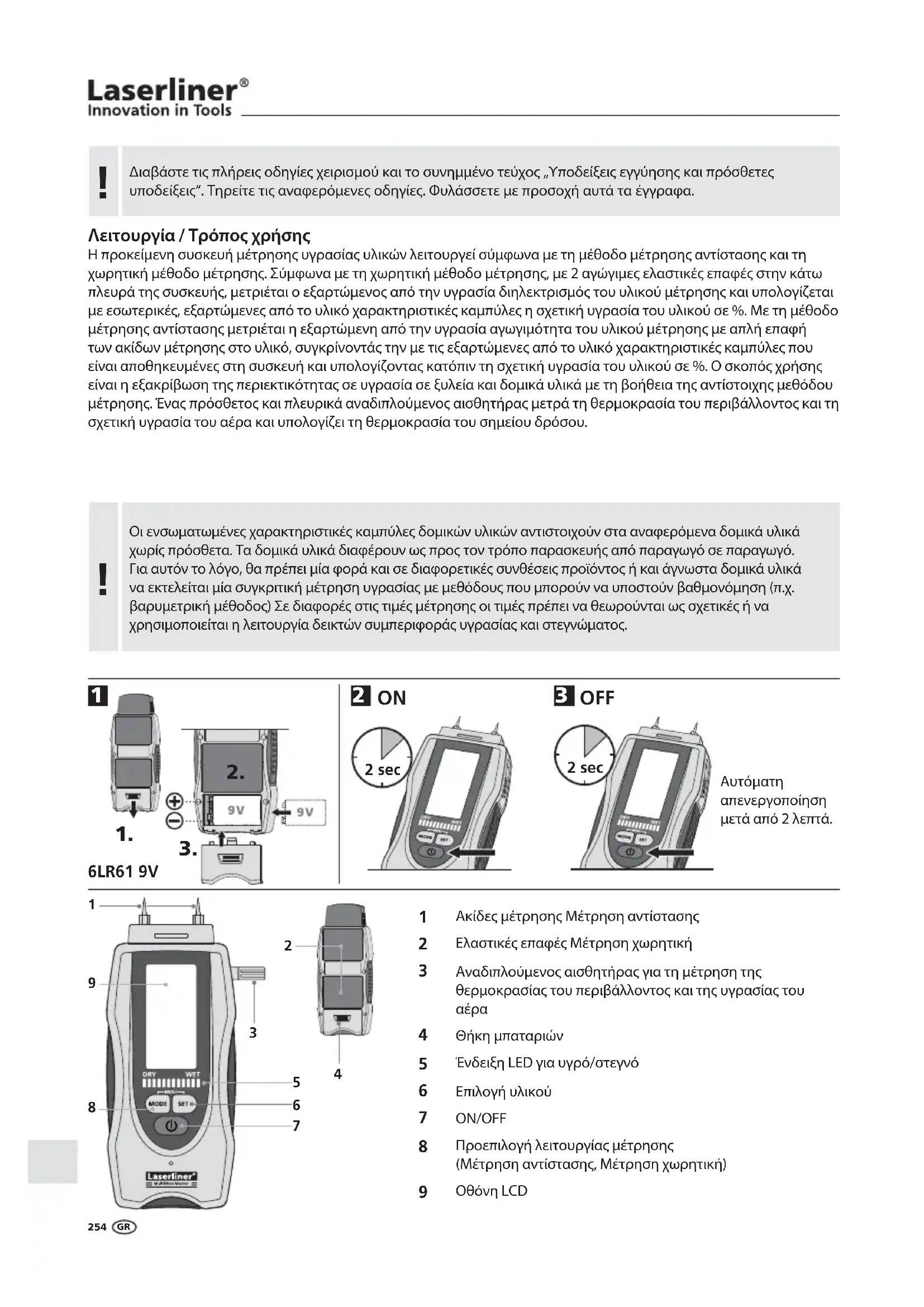

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MultiWetMaster Laserliner

Διαβάστε τις πλήρεις οδηγίες χειρισμού και το συνημμένο τεύχος „Υποδείξεις εγγύησης και πρόσθετες υποδείξεις“. Τηρείτε τις αναφερόμενες οδηγίες. Φυλάσσετε με προσοχή αυτά τα έγγραφα.

Λειτουργία / Τρόπος χρήσης

Η προκείμενη συσκευή μέτρησης υγρασίας υλικών λειτουργεί σύμφωνα με τη μέθοδο μέτρησης αντίστασης και τη χωρητική μέθοδο μέτρησης. Σύμφωνα με τη χωρητική μέθοδο μέτρησης, με 2 αγώγιμες ελαστικές επαφές στην κάτω πλευρά της συσκευής, μετριέται ο εξαρτώμενος από την υγρασία διηλεκτρισμός του υλικού μέτρησης και υπολογίζεται με εσωτερικές, εξαρτώμενες από το υλικό χαρακτηριστικές καμπύλες η σχετική υγρασία του υλικού σε %. Με τη μέθοδο μέτρησης αντίστασης μετριέται η εξαρτώμενη από την υγρασία αγωγιμότητα του υλικού μέτρησης με απλή επαφή των ακίδων μέτρησης στο υλικό, συγκρίνοντάς την με τις εξαρτώμενες από το υλικό χαρακτηριστικές καμπύλες που είναι αποθηκευμένες στη συσκευή και υπολογίζοντας κατόπιν τη σχετική υγρασία του υλικού σε %. Ο σκοπός χρήσης είναι η εξακρίβωση της περιεκτικότητας σε υγρασία σε ξυλεία και δομικά υλικά με τη βοήθεια της αντίστοιχης μεθόδου μέτρησης. Ένας πρόσθετος και πλευρικά αναδιπλούμενος αιοθητήρας μετρά τη θερμοκρασία του περιβάλλοντος και τη σχετική υγρασία του αέρα και υπολογίζει τη θερμοκρασία του σημείου δρόσου.

!

Οι ενσωματωμένες χαρακτηριστικές καμπύλες δομικών υλικών αντιστοιχούν στα αναφερόμενα δομικά υλικά χωρίς πρόσθετα. Τα δομικά υλικά διαφέρουν ως προς τον τρόπο παρασκευής από παραγωγό σε παραγωγό. Για αυτόν το λόγο, θα πρέπει μία φορά και σε διαφορετικές συνθέσεις προϊόντος ή και άγνωστα δομικά υλικά να εκτελείται μία συγκριτική μέτρηση υγρασίας με μεθόδους που μπορούν να υποστούν βαθμονόμηση (π.χ. βαρυμετρική μέθοδος) Σε διαφορές στις τιμές μέτρησης οι τιμές πρέπει να θεωρούνται ως σχετικές ή να χρησιμοποιείται η λειτουργία δεικτών συμπεριφοράς υγρασίας και στεγνώματος.

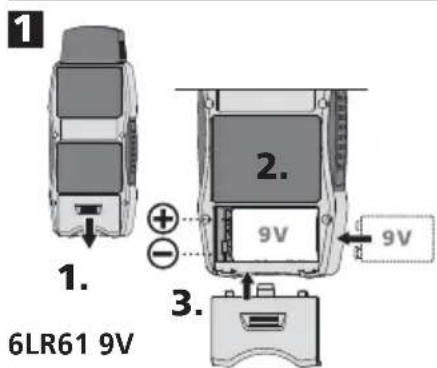

1. 6LR61 9V 2. 9V + - 3. 9V

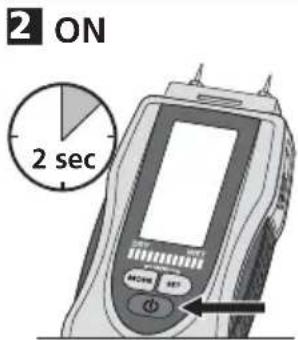

Αυτόματη απενεργοποίηση μετά από 2 λεπτά.

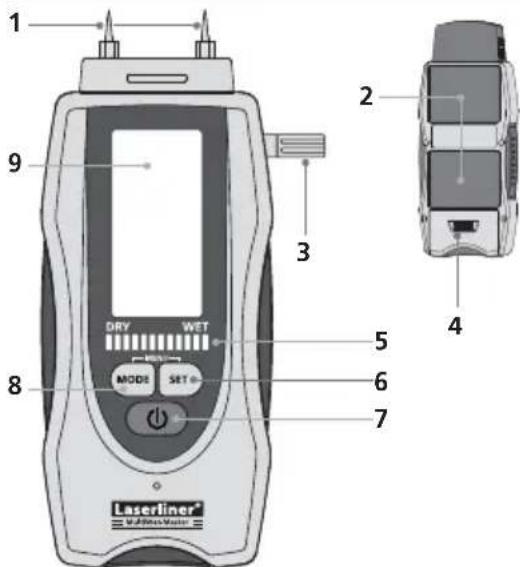

1 2 3 4 5 6 7 8 9 DRY WET MODE SET Laserliner® WABRINER/Water

1 Ακίδες μέτρησης Μέτρηση αντίστασης
2 Ελαστικές επαφές Μέτρηση χωρητική
3 Αναδιπλούμενος αισθητήρας για τη μέτρηση της θερμοκρασίας του περιβάλλοντος και της υγρασίας του αέρα
4 Θήκη μπαταριών
5 'Ενδειξη LED για υγρό/στεγνό
6 Επιλογή υλικού
7 ON/OFF
8 Προεπιλογή λειτουργίας μέτρησης (Μέτρηση αντίστασης, Μέτρηση χωρητική)
9 Οθόνη LCD

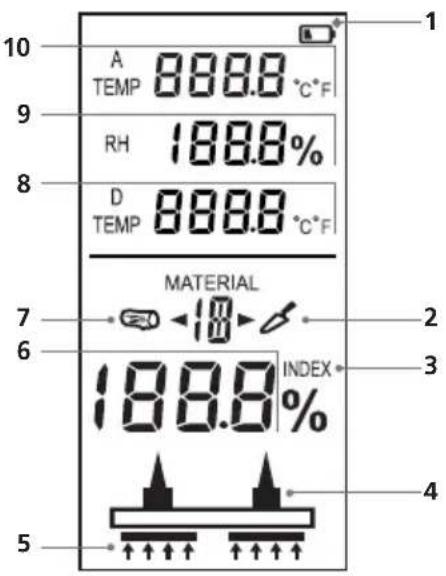

10 A TEMP 888.8 °C·F 9 RH 188.8% 8 D TEMP 888.8 °C·F MATERIAL 7 6 INDEX 3 4 5

1 Φόρτιση μπαταρίας
2 Métrpηση δομικών υλικών Μέτρηση αντίστασης: 1...19
3 Λειτουργία δείκτη
4 Μέτρηση αντίστασης
5 Μέτρηση χωρητική
6 Ένδειξη τιμών μέτρησης σε % σχετικής υγρασίας υλικού
7 Métrpηση ξυλείας Μέτρηση αντίστασης: A, B, C Μέτρηση χωρητική: S (Softwood), H (Hardwood)
8 Θερμοκρασία σημείου δρόσου σε °C / °F
9 Σχετική υγρασία αέρα σε %
10 Θερμοκρασία περιβάλλοντος σε °C / °F

ΚΙΤΡΙΝΕΣ DRY πράσινες ΚΟΚΚΙΝΕΣ WET

'Ενδειξη LED για υγρό/στεγνό

12 θέσια LED: 0...4 LED πράσινες = στεγνό

5...7 LED κίτρινες = ελαφρά υγρασία

8...12 LED κόκκινες = υγρό

4 Μέτρηση κλίματος χώρου

Η συσκευή μέτρησης διαθέτει ένα αναδιπλούμενο αισθητήρα για να μετρά το κλίμα του περιβάλλοντος με τον καλύτερο δυνατό τρόπο. Πλησιάστε την κεφαλή του αισθητήρα κοντά στο προς μέτρηση σημείο και περιμένετε έως ότου σταθεροποιηθεί επαρκώς η ένδειξη. Οι τιμές μέτρησης του κλίματος του περιβάλλοντος εμφανίζονται συνεχώς στην οθόνη.

Η μέτρηση με διπλωμένο αισθητήρα είναι επίσης εφικτή, αλλά με αναδιπλωμένο αισθητήρα επιτυγχάνεται μία καλύτερη ανταλλαγή του αέρα, για να σταθεροποιηθούν συντομότερα οι τιμές του αισθητήρα.

Σχετική υγρασία αέρα

Η σχετική υγρασία δίνεται σε σχέση με την μέγιστη δυνατή υγρασία αέρα (100 %) με υδρατμούς. Η ποσότητα λήψης υγρασίας εξαρτάται από τη θερμοκρασία. Η υγρασία αέρα είναι συνεπώς ο περιεχόμενος στον αέρα υδρατμός. Η υγρασία αέρα μπορεί να κυμαίνεται μεταξύ 0-100% rH. 100% = Σημείο κορεσμού. Με τη στιγμιαία θερμοκρασία και πίεση αέρα ο αέρας δεν μπορεί να λάβει επιπλέον νερό.

Θερμοκρασία σημείου δρόσου

Η θερμοκρασία σημείου δρόσου είναι η τιμή, στην οποία θα υγροποιείτο ο αέρας τη στιγμή της μέτρησης. Το MultiWet-Master υπολογίζει τη θερμοκρασία σημείου δρόσου από τη θερμοκρασία περιβάλλοντος, τη σχετική υγρασία αέρα και την πίεση του περιβάλλοντος. Εάν πέσει η θερμοκρασία στο σημείο μέτρησης κάτω από τη θερμοκρασία του σημείου δρόσου, δημιουργείται συμπύκνωμα (νερό) στην επιφάνεια.

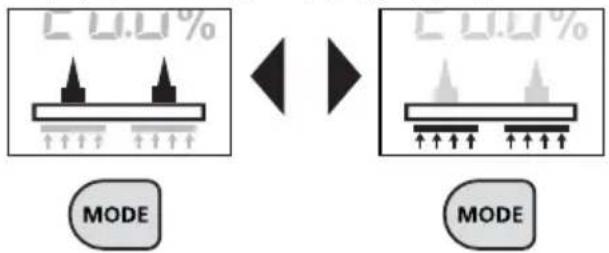

5 Επιλογή μεθόδου μέτρησης

Η συσκευή μέτρησης διαθέτει δύο διαφορετικές μεθόδους μέτρησης. Η μέτρηση με τη μέθοδο μέτρησης αντίστασης γίνεται με τις ακίδες ελέγχου, ενώ η μέθοδος της χωρητικής μέτρησης χρησιμοποιεί τις επιφάνειες επαφής στην κάτω πλευρά της συσκευής. Πιέζοντας το πλήκτρο „MODE“ γίνεται εναλλαγή μεταξύ των δύο μεθόδων μέτρησης.

Μέτρηση αντίστασης Μέτρηση χωρητική

C U.U% MODE C U.U% MODE

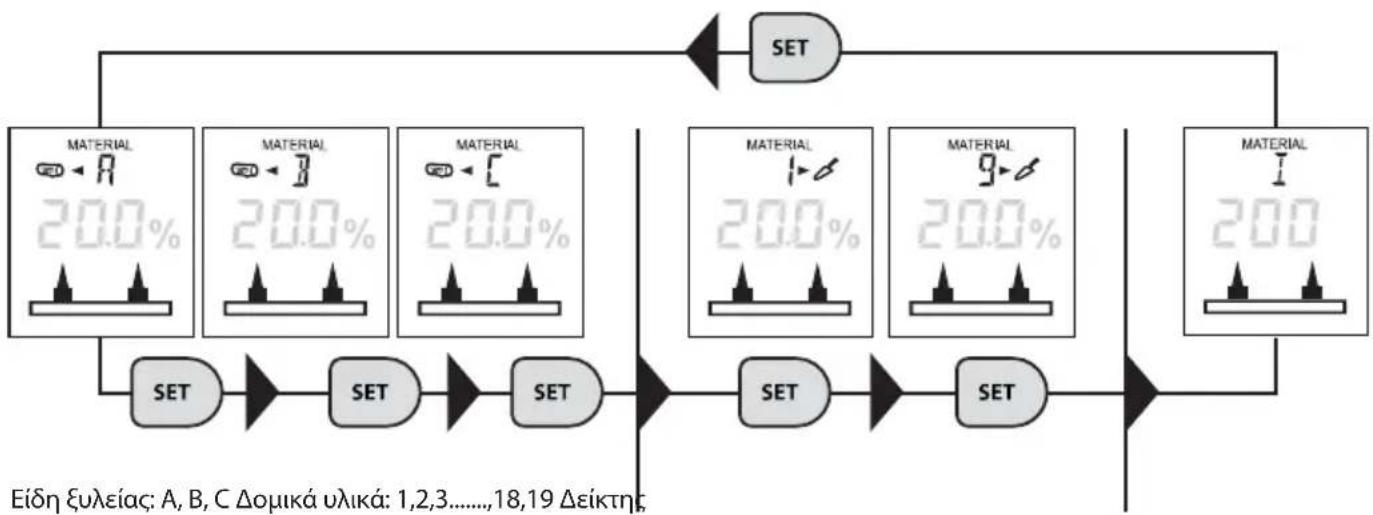

6 Méθοδος μέτρησης αντίστασης / Επιλογή υλικού

Στη μέθοδο μέτρησης αντίστασης επιλέγετε μεταξύ διαφόρων ξύλων και δομικών υλικών και της λειτουργίας δείκτη που είναι ανεξάρτητη του υλικού. Οι μετρήσεις που εκτελούνται στη λειτουργία δείκτη δεν εξαρτώνται από το υλικό και προβλέπονται για υλικά, για τα οποία δεν έχουν αποθηκευθεί χαρακτηριστικές γραμμές. Πατώντας το πλήκτρο „SET“ επιλέγετε το επιθυμητό υλικό. Τα επιλεχθέντα υλικά για ξύλο και άλλα δομικά υλικά παρατίθενται στους επόμενους πίνακες στα σημεία 7 ή 8.

7 Πίνακας υλικών Μέθοδος μέτρησης αντίστασης

Δομικά υλικά

1A	Σκυρόδεμα C12 / 15	6	Τσιμεντοκονία με προσθήκη ασφάλτου	13	Ασβεστοκονίαμα ΚΜ 1/3
1B	Σκυρόδεμα C20 / 25			14	Τσιμεντοκονίαμα ΖΜ 1/3
1C	Σκυρόδεμα C30 / 37	7	Τσιμεντοκονία με συνθετικά πρόσθετα	15	Ξυλόλιθος, Χylolite
2	Αεροσκυρόδεμα (εταιρείας Hebel)			16	Πολυστερίνη, φελιζόλ
		8	Τσιμεντοκονία Ardurapid	17	Πλάκες μαλακών ινών (ξυλεία) με άσφαλτο
3	Ασβεστοπυριτικές πλίνθοι, πυκνότητα 1.9	9	Κονία ανυδρίτη
		10	Κυψελωτή κονία	18	Τσιμεντοσανίδα
4	Επίχρισμα γύψου	11	Γυψοκονία	19	Οπτόπλινθος
5	Τσιμεντοκονία	12	Τσιμεντοκονία με σκόνη ξύλου

8 Πίνακας υλικών Μέθοδος μέτρησης αντίστασης

A	B		C
Samba	Agba	Κερασιά	Afromosia
Abura	Σφένδαμος	Kosipo	Εβέα
Doussié	Σκλήθρα	Larix	Imbuia
Αχλαδιά	Φιτζρούα	Limba	Kokrodua
Black Afara	Αμαράνθη	Μαόνι	Niové Bidinkala
Πεύκη Βραζιλίας	Andiroba	Makoré	Tola ερυθρά
Οξιά	Aspe	Melêze	Φελλός
Dabema	Ξύλο από μπάλσα	Λεύκη (όλες)	Μοριοσανίδες μελαμίνης
Ξύλο εβενιδών	Basralocus	Προύνη	Μοριοσανίδες φαινολικής ρητίνης
Δρυς - Ερυθρός	Erica arborea	Πεύκη
Δρυς - Λευκός	Berlina	Ξυλεία κόκκινου σαντάλου
Μελιά Pau-Amarela	Σημύδα	Φτελιά
Μελιά - αμερικανική	Lignum campechianum	Θαλασσινή πεύκη
Μελιά ιαπωνική	Juniperus	Quercus pedunculata
Λεύκη Hickory	Οξιά - Hag, Hein, λευκή	Ευρωπαϊκή δρυς
Φρίσσα-Swap	Campêche	Tola
Ilomba	Κανάριο	Tola - Branca
Ipe	Καπόκ	Καρυδιά
Ipóko	Douka	Κόκκινος κέδρος Κέδρος
Φλαμουριά	Ελάτη Douglas	Λευκή σφένδαμος
Φλαμουριά - αμερικανική	Δρυς	Λευκή σημύδα
Mockernut	Δρυς – Quercus ilex, Quercus petraea	Λευκή οξιά
Niangon		Λευκή λεύκη
Niové	Emien	Πεύκη
Okoumé	Σκλήθρα ερυθρή, μαύρη	Λεύκη
Παλισάνδρη	Μελιά	Προύνη η ήμερος
Παλισάνδρη Pío	Κωνοφόρα	Κυπάρισσος
Ερυθρή οξιά	Fréne	Σκληρό χαρτόνι
Ερυθρά δρυς	Κίτρινη σημύδα	Μονωτικές ινοσανίδες
Teak	Κίτρινη πεύκη	Σκληρά φύλλα ινών ξύλου
Κλαίουσα	Λευκή οξιά	Μοριοσανίδες Κauramin
Λευκή δρυς	Λεύκη Hickory	Χαρτί
Κέδρος	Λεύκη	Υφάσματα
Κυπαρίσσι - C. Lusit	Izombé
Χαρτόνι	Jacareuba
	Jarrah
	Ulme
	Karri
	Καστανιά
	Khaya, Μαόνι
	Πεύκη

9 Méθοδος μέτρησης αντίστασης / Μέτρηση υγρασίας υλικού

Βεβαιωθείτε ότι στο προς μέτρηση σημείο δεν υπάρχουν αγωγοί τροφοδοσίας (ηλεκτρικά καλώδια, σωλήνες νερού...) και ότι δεν υπάρχει μεταλλική επιφάνεια. Τοποθετήστε τα ηλεκτρόδια μέτρησης όσο γίνεται πιο μέσα στο υλικό προς μέτρηση, πάντως ποτέ με δύναμη, διαφορετικά η συσκευή μπορεί να υποστεί ζημιά. Αφαιρείτε τη συσκευή μέτρησης πάντα με αριστερόστροφες – δεξιόστροφες κινήσεις. Για την ελαχιστοποίηση σφαλμάτων μέτρησης, εκτελείτε συγκριτικές μετρήσεις σε πολλά σημεία. Κίνδυνος τραυματισμού από τα αιχμηρά ηλεκτρόδια μέτρησης. Συναρμολογείτε πάντα το καπάκι προστασίας όταν δεν χρησιμοποιείτε τη συσκευή όπως επίσης και κατά τη μεταφορά.

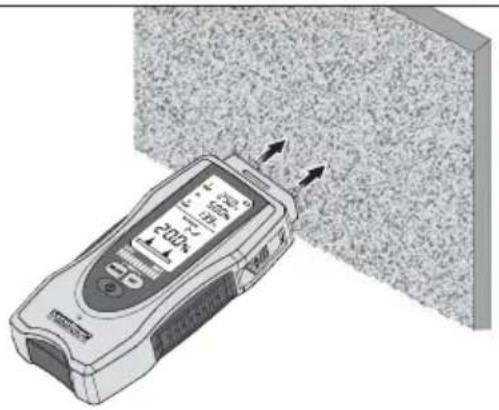

Ορυκτά δομικά υλικά

Πρέπει να προσέχετε ότι σε τοίχους (επιφάνειες) διαφορετικής σύνθεσης υλικού κατασκευής, ή ακόμη και η διαφορετική σύνθεση δομικών υλικών, μπορεί να έχουν ως αποτέλεσμα την αλλοίωση των αποτελεσμάτων μέτρησης. Εκτελείτε αρκετές συγκριτικές μετρήσεις. Περιμένετε μέχρι να σταματήσει να αναβοσβήνει το σύμβολο % και να ανάψει σταθερά. Μόνο τότε είναι σταθερές οι τιμές μέτρησης.

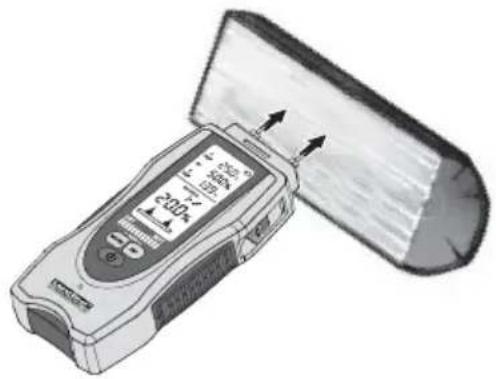

Το προς μέτρηση σημείο θα πρέπει να είναι ακατέργαστο και χωρίς κλαδιά, ρύπους ή ρητίνη. Δεν θα πρέπει να εκτελούνται μετρήσεις σε μετωπικές πλευρές, επειδή το ξύλο εκεί στεγνώνει πολύ γρήγορα και συνεπώς δεν θα έχετε αξιόπιστα αποτελέσματα μέτρησης. Εκτελείτε αρκετές συγκριτικές μετρήσεις. Περιμένετε μέχρι να σταματήσει να αναβοσβήνει το σύμβολο % και να ανάψει σταθερά. Μόνο τότε είναι σταθερές οι τιμές μέτρησης.

20-49

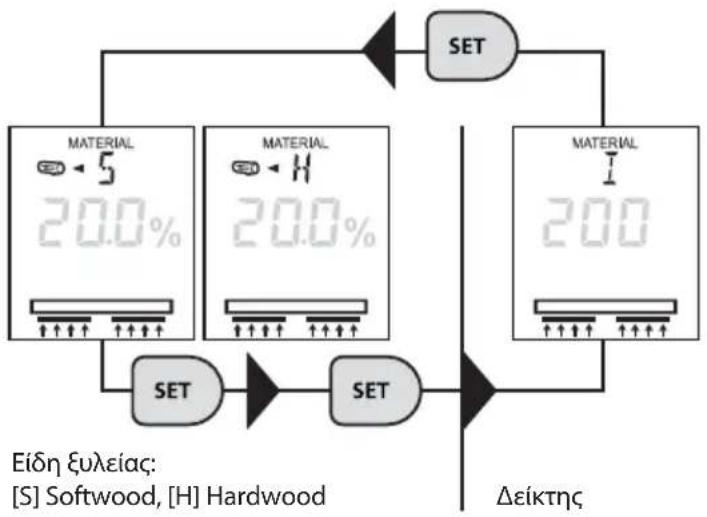

10 Méθοδος χωρητικής μέτρησης / Επιλογή υλικού

Στη μέθοδο χωρητικής μέτρησης επιλέγετε μεταξύ διαφόρων ξύλων και της λειτουργίας δείκτη που είναι ανεξάρτητη του υλικού. Οι μετρήσεις που εκτελούνται στη λειτουργία δείκτη δεν εξαρτώνται από το υλικό και προβλέπονται για υλικά, για τα οποία δεν έχουν αποθηκευθεί χαρακτηριστικές γραμμές. Πατώντας το πλήκτρο „SET“ επιλέγετε το επιθυμητό υλικό. Οι χαρακτηριστικές ομάδες ξύλου που μπορούν να επιλέγονται, παρατίθενται στους επόμενους πίνακες στο σημείο 11.


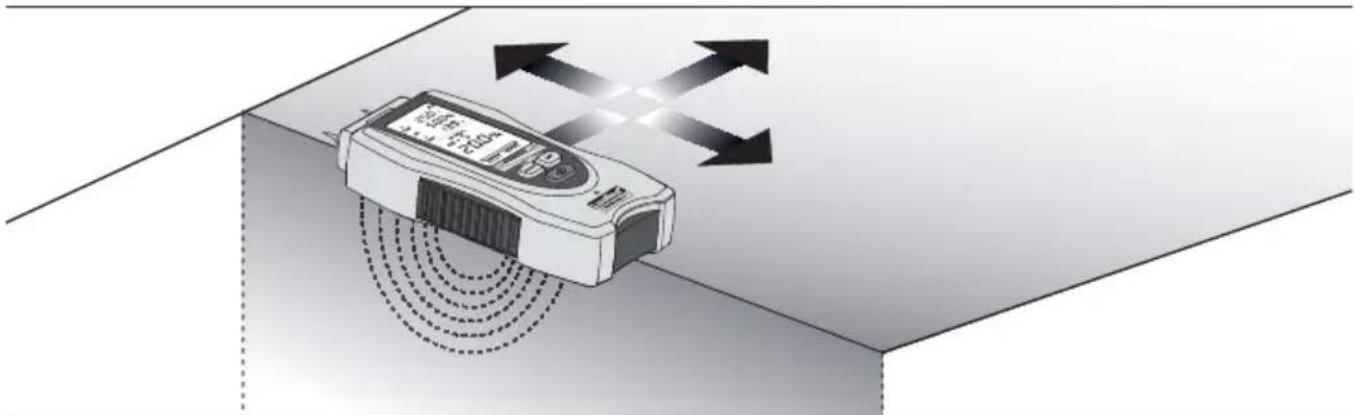

11 Πίνακας υλικών Μέθοδος χωρητικής μέτρησης

Softwood Ξύλα με μικρή πυκνότητα: π.χ. ελάτη, πεύκο, φλαμουριά, λεύκη, κέδρος, μαόνι

Hardwood Ξύλα με μεγάλη πυκνότητα: π.χ. οξιά, δρυς, μελιά, σημύδα

12 Υποδείξεις εφαρμογής

• Ακουμπήστε πλήρως τις αγώγιμες ελαστικές επαφές στο υλικό μέτρησης και εφαρμόστε τις με ομοιόμορφη και ελαφρά πίεση για να επιτευχθεί μία καλή επαφή
  – Η επιφάνεια του υλικού μέτρησης δεν θα πρέπει να έχει σκόνη και ρύπους
• Τηρείτε ελάχιστη απόσταση 5 cm από μεταλλικά αντικείμενα
• Οι μεταλλικοί σωλήνες, τα ηλεκτρικά καλώδια και ο οπλισμός χάλυβα μπορεί να αλλοιώσουν αποτελέσματα μετρήσεων
  – Εκτελέστε μετρήσεις σε αρκετά σημεία μέτρησης

13 Εξακρίβωση υγρασίας υλικού

Λόγω της διαφορετικής σύστασης και της σύνθεσης των υλικών, πρέπει να δίνεται προσοχή σε ειδικές υποδείξεις εφαρμογής κατά τον προσδιορισμό της υγρασίας:

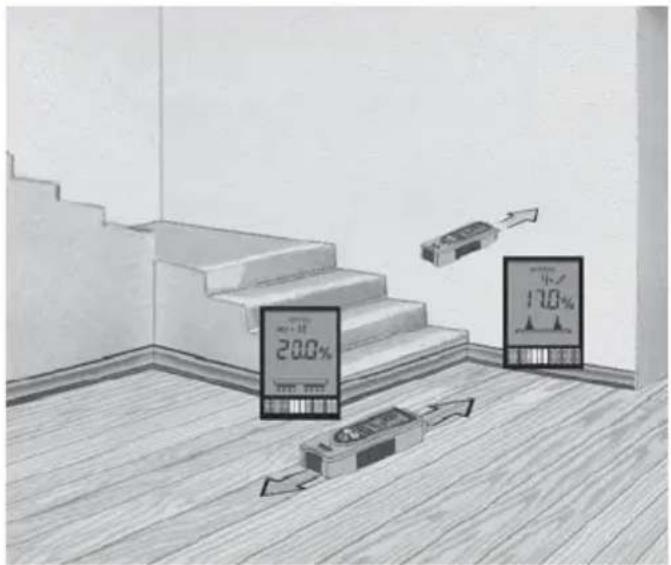

Ευλεία: Η μέτρηση πρέπει να εκτελείται με τη μακριά πλευρά της συσκευής παράλληλα με τα νερά του ξύλου. Το βάθος μέτρησης σε ξυλεία είναι μέγ. 30 mm, κυμαίνεται ωστόσο λόγω του διαφορετικού πάχους του κάθε είδους ξυλείας. Σε μετρήσεις σε λεπτά φύλλα ξύλου, αυτά θα πρέπει να στοιβάζονται κατά το δυνατό, καθώς διαφορετικά εμφανίζεται πολύ μικρή τιμή. Σε μετρήσεις σε σταθερά εγκατεστημένη ή τοποθετημένη ξυλεία, λόγω της δομής και της χημικής επεξεργασίας (π.χ. χρώμα) συμμετέχουν διαφορετικά υλικά στη μέτρηση. Συνεπώς οι τιμές μέτρησης θα πρέπει να θεωρούνται μόνο ως σχετικές. Οστόσο μπορούν να εντοπιστούν ακόμη και σε αυτήν την περίπτωση πολύ καλά οι διαφορές στην κατανομή της υγρασίας, πιθανά υγρά σημεία (π.χ. ζημιές στη μόνωση).

Η μέγιστη ακρίβεια επιτυγχάνεται μεταξύ 6% ... 30% υγρασίας υλικού. Εάν η ξυλεία είναι πολύ στεγνή (< 6%) διαπιστώνεται μία ακανόνιστη κατανομή της υγρασίας, σε περίπτωση πολύ υγρής ξυλείας (> 30%) οι ίνες του ξύλου αρχίζουν να πλημυρίζουν.

Κατευθυντήριες τιμές για τη χρήση ξυλείας σε % σχετική υγρασία:

• Χρήση σε εξωτερικό χώρο: 12% ... 19%
  -Χρήση σε μη θερμαινόμενους χώρους: 12% ... 16%
• Σε θερμαινόμενους χώρους (12 °C ... 21 °C): 9% ... 13%
• Σε θερμαινόμενους χώρους (> 21 °C): 6% ... 10%

Παράδειγμα: 100% υγρασία υλικού σε 1kg υγρό ξύλο = 500g νερό.

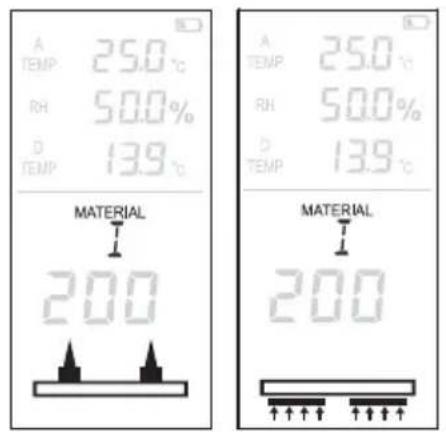

14 Λειτουργία δείκτη

Η λειτουργία δείκτη χρησιμεύει στη γρήγορη καταγραφή υγρασίας με συγκριτικές μετρήσεις, χωρίς την απευθείας έκδοση της υγρασίας υλικού σε ποσοστό τοις %. Η εκδιδόμενη τιμή (0 έως 1000) αποτελεί μία ενδεικτική τιμή που αυξάνεται όσο αυξάνεται η υγρασία του υλικού. Οι μετρήσεις που εκτελούνται στη λειτουργία δείκτη δεν εξαρτώνται από το υλικό και προβλέπονται για υλικά, για τα οποία δεν έχουν αποθηκευθεί χαρακτηριστικές γραμμές. Εάν υπάρχουν τιμές με έντονες παρεκκλίσεις εντός των συγκριτικών μετρήσεων, η εξέλιξη της υγρασίας στο υλικό μπορεί να εντοπιστεί γρήγορα.

Η λειτουργία δείκτη μπορεί να εφαρμοστεί τόσο με τη μέθοδο μέτρησης αντίστασης, όσο και με τη χωρητική μέθοδο μέτρησης. Για τη ρύθμιση της λειτουργίας δείκτη βλ. βήμα 6 ή 10.

A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200 A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200

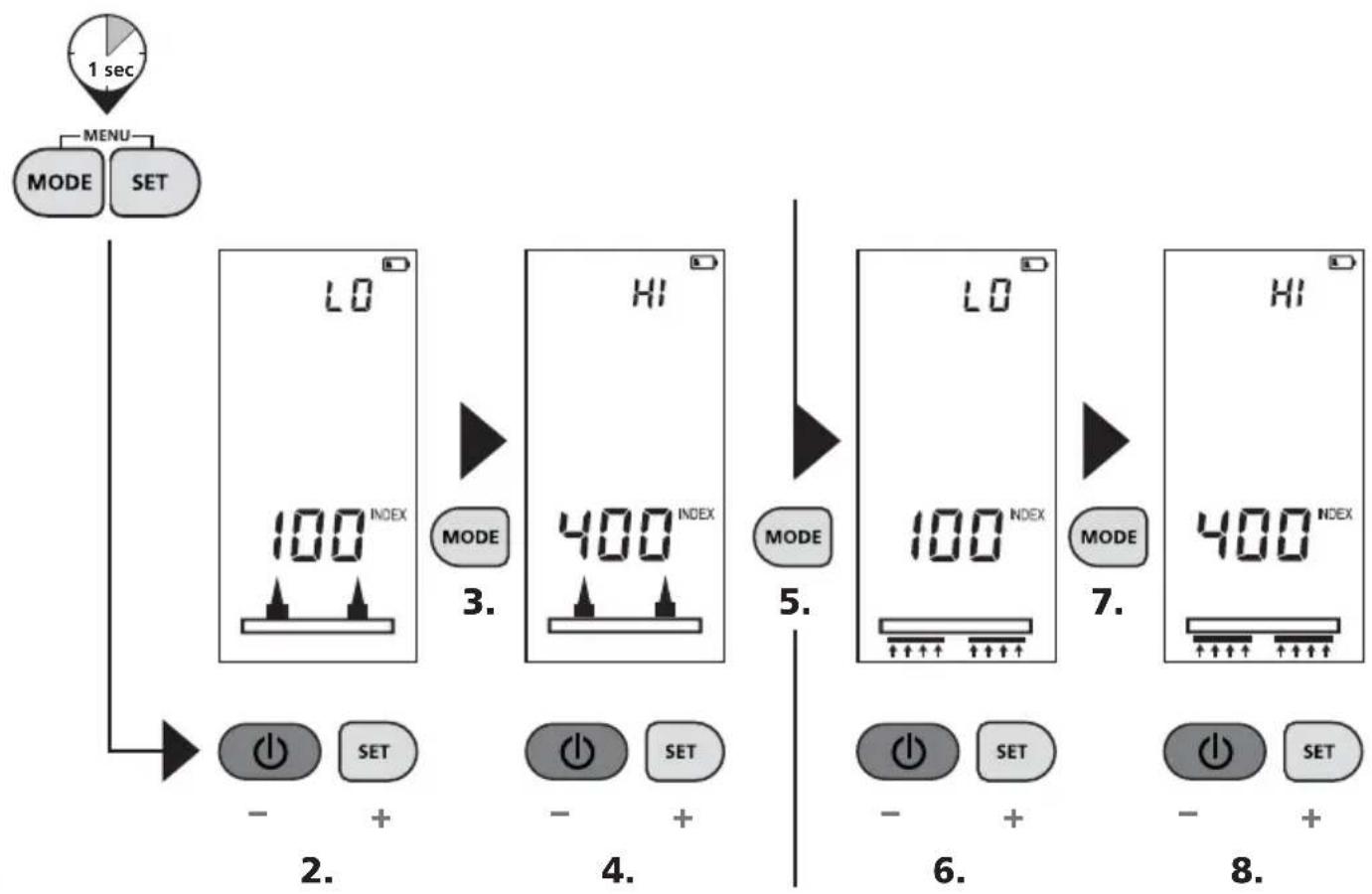

15 Ρύθμιση των οριακών τιμών υγρού/στεγνού στη λειτουργία δείκτη

Η ένδειξη LED υγρού/στεγνού έχει προγραμματιστεί για τις αντίστοιχες χαρακτηριστικές καμπύλες υλικών, ώστε οι LED να πληροφορούν επιπλέον για το αν το υλικό πρέπει να αξιολογηθεί ως στεγνό, ελαφρά υγρό ή πολύ υγρό. Οι τιμές στη λειτουργία δείκτη που δεν εξαρτάται από το υλικό εκδίδονται αντίθετα σε μία ουδέτερη κλίμακα, η τιμή της οποίας αυξάνεται όσο αυξάνεται η υγρασία. Με τον ορισμό των τελικών τιμών για „στεγνό“ και υγρό“, η ένδειξη LED μπορεί να προγραμματίζεται ειδικά για τη λειτουργία δείκτη. Η τιμή διαφοράς, μεταξύ της ορισμένης τιμής για „στεγνό“ και „υγρό“, μετατρέπεται στην ένδειξη των 12 LED.

16 Ένδειξη LED για υγρό/στεγνό

Εκτός από την αριθμητική ένδειξη τιμής μέτρησης σε % σχετικής υγρασίας υλικού, η ένδειξη LED προσφέρει μία πρόσθετη, εξαρτώμενη από το υλικό αξιολόγηση της υγρασίας. Όσο αυξάνεται η περιεκτικότητα της υγρασίας, αλλάζει η ένδειξη LED από αριστερά προς τα δεξιά. Η 12-ψήφια ένδειξη LED διαιρείται σε 4 πράσινα (ξηρασία), 3 κίτρινα (μικρή υγρασία) και 5 κόκκινα (σημαντική υγρασία) τμήματα. Εάν το υλικό είναι υγρό, ακούγεται επιπλέον ένα ακουστικό σήμα.

DRY WET

Πράσινο = στεγνό Κίτρινο = υγρό Κόκκινο = πολύ υγρό

DRY WET

DRY WET

Η ταξινόμηση „στεγνό” σημαίνει ότι τα υλικά σε ένα θερμαινόμενο χώρο έχουν φθάσει την υγρασία αντιστάθμισης και συνεπώς κατά κανόνα ενδείκνυνται για την περαιτέρω επεξεργασία.

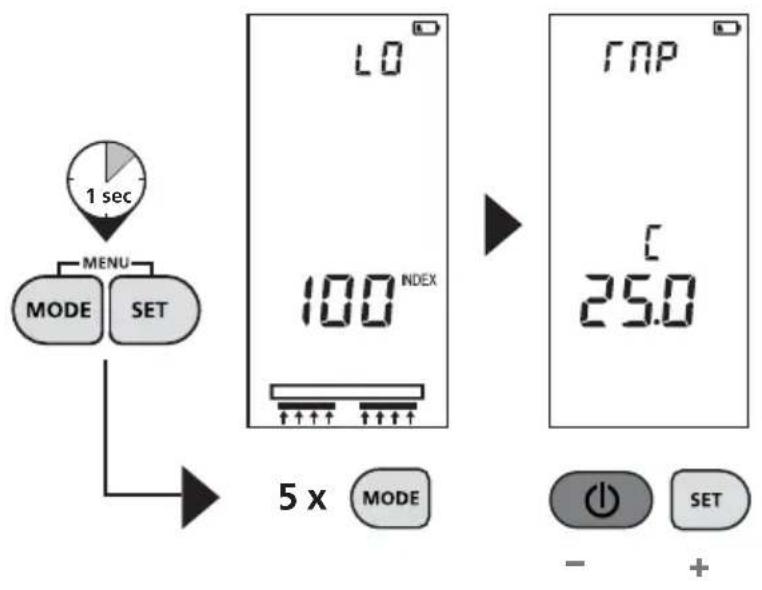

17 Αντιστάθμιση θερμοκρασίας υλικού

Η σχετική υγρασία υλικού εξαρτάται από τη θερμοκρασία του υλικού. Η συσκευή αντισταθμίζει αυτόματα διαφορετικές θερμοκρασίες υλικού μετρώντας τη θερμοκρασία περιβάλλοντος και αξιοποιώντας τη για εσωτερικούς υπολογισμούς.

Η συσκευή μέτρησης προσφέρει πάντως και τη δυνατότητα χειροκίνητης ρύθμισης της θερμοκρασίας του υλικού, για την αύξηση της ακρίβειας μέτρησης. Αυτή η τιμή δεν αποθηκεύεται και πρέπει να ρυθμίζεται εκ νέου σε κάθε ενεργοποίηση της συσκευής.


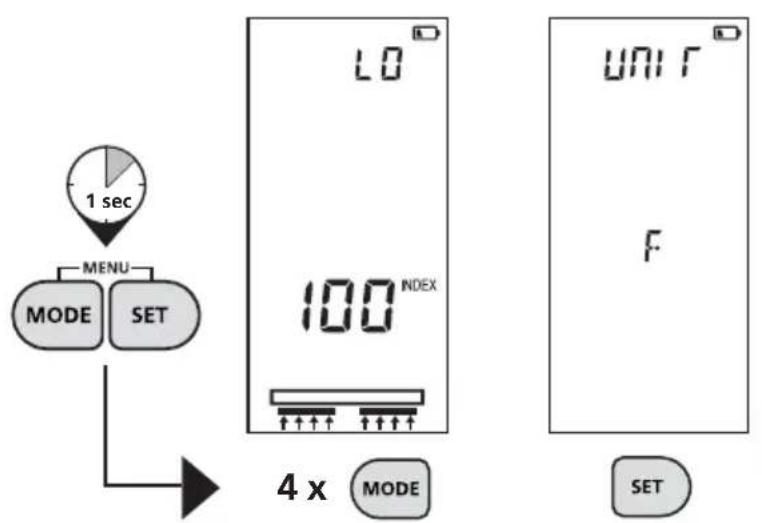

18 Ρύθμιση της μονάδας θερμοκρασίας

Η μονάδα για τη θερμοκρασία περιβάλλοντος και την αντιστάθμιση υλικού ρυθμίζεται εκάστοτε σε °C ή σε °F. Αυτή η ρύθμιση αποθηκεύεται διαρκώς.

19 LCD - Backlight

Για τον φωτισμό LED μπορούν να εκτελούνται 3 διαφορετικές ρυθμίσεις:

AUTO: Ο φωτισμός οθόνης απενεργοποιείται εάν υπάρχει αδράνεια και ενεργοποιείται αυτόματα σε διαδικασίες μέτρησης πάλι.

ON: Φωτισμός οθόνης μονίμως ενεργοποιημένος

OFF: Φωτισμός οθόνης μονίμως απενεργοποιημένος

Αυτή η ρύθμιση αποθηκεύεται διαρκώς.


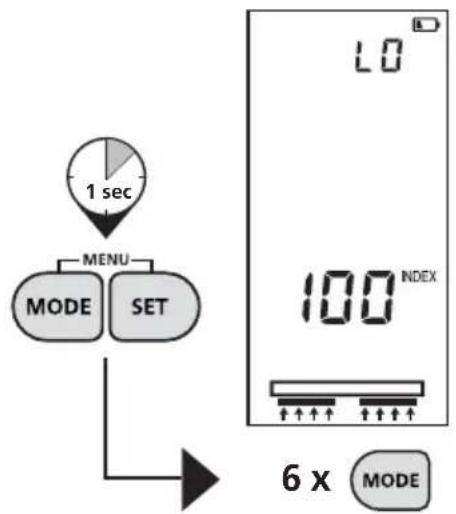

20 Λειτουργία Auto-Hold

Αφού αφαιρέσετε τη συσκευή από το υλικό μέτρησης, διατηρείται αυτόματα η τελευταία τιμή μέτρησης για περ. 5 δευτερόλεπτα. Σε αυτό το χρονικό διάστημα αναβοσβήνουν οι LED και δείχνουν την τιμή μέτρησης που εξακριβώθηκε τελευταία.


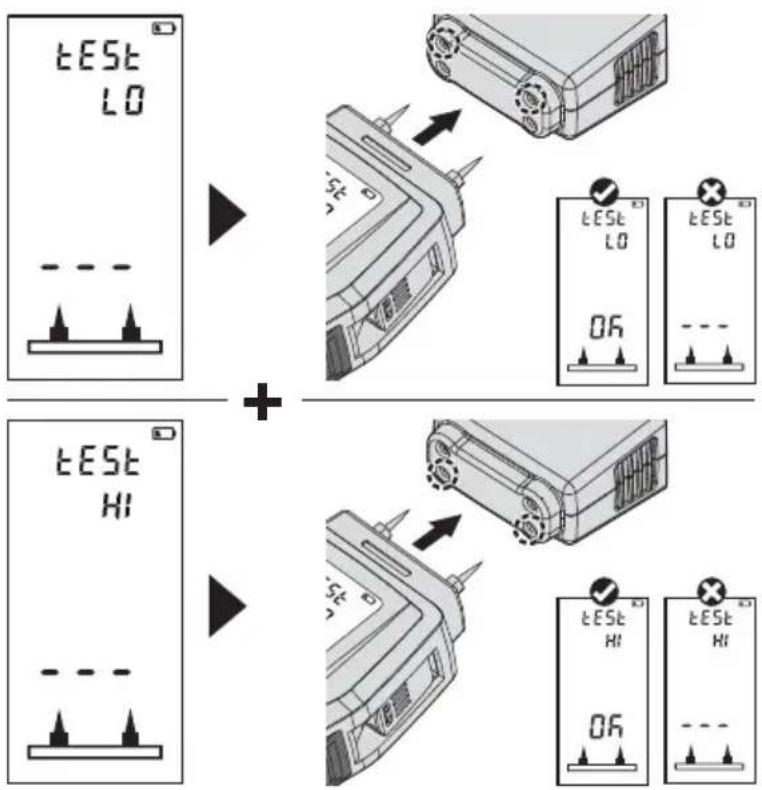

21 Λειτουργία αυτοελέγχου

TEST LO + TEST LO TEST LO TEST HI TEST HI TEST HI TEST HI

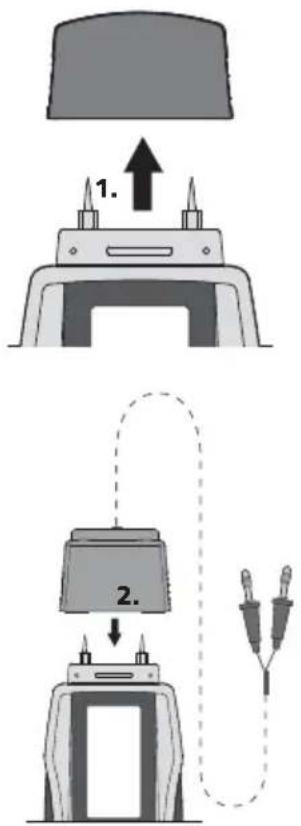

22 Σύνδεση ηλεκτροδίων βάθους με καλώδιο σύνδεσης (αρ. είδους 082.026A)

Χρήση των ηλεκτρόδιων βάθους

1. Κουμπωτό ηλεκτρόδιο βάθους στρογγυλό (μη μονωμένο, ø 2 mm)

για μέτρηση υγρασίας σε δομικά και μονωτικά υλικά ή μετρήσεις πάνω από αρμούς ή διασταυρώσεις αρμών.

1. Κουμπωτό ηλεκτρόδιο βάθους στρογγυλό (μονωμένο, ø 4 mm)

για μέτρηση υγρασίας σε καλυμμένα επίπεδα δομικών στοιχείων πολλαπλών στρώσεων κατασκευών τοιχοποίας ή οροφής.

1. Κουμπωτό ηλεκτρόδιο βάθους ψήκτρας

για μέτρηση υγρασίας σε ομοιογενές δομικό υλικό. Η επαφή γίνεται μέσω της κεφαλής ψήκτρας,

1. Κουμπωτό ηλεκτρόδιο βάθους επίπεδο (μονωμένο, επίπεδο 1 mm)

για αποτελεσματική μέτρηση υγρασίας σε καλυμμένα επίπεδα δομικών στοιχείων πολλαπλών στρώσεων κατασκευών τοιχοποιίας ή οροφής. Τα ηλεκτρόδια μπορούν να οδηγούνται π.χ. μέσω των περιθωρίων ή των συναρμογών τοίχου / οροφής.

Χρήση των ηλεκτροδίων βάθους

Η απόσταση των οπών διάτρησης θα πρέπει να είναι μεταξύ 30 και 50 mm και τα ηλεκτρόδια ψήκτρας να έχουν διατομή 8 mm. Μετά τη διάτρηση, σφραγίστε πάλι την οπή και περιμένετε περ. 30 λεπτά, ώστε η υγρασία που έχει εξατμιστεί από τη θερμότητα της διάτρησης να επιτύχει πάλι την αρχική της τιμή. Διαφορετικά ενδέχεται να αλλοιωθούν τα αποτελέσματα των τιμών μέτρησης.

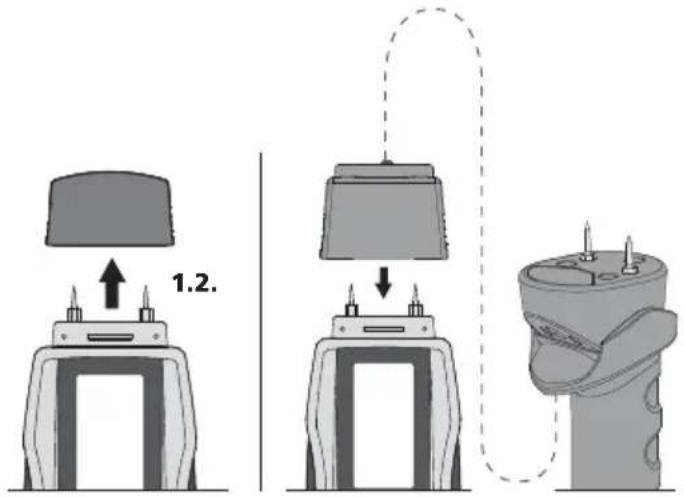

23 Σύνδεση εξωτερικού ηλεκτροδίου χειρός (αρ. είδους 082.024)

Το εξωτερικό ηλεκτρόδιο χειρός ενδείκνυται για όλα τα είδη ξυλείας και μαλακά δομικά υλικά. Η λειτουργία αυτοελέγχου μπορεί να εκτελείται και με το εξωτερικό ηλεκτρόδιο χειρός (πρβλ. βήμα 21). Προσέξτε ώστε το καπάκι σύνδεσης να είναι καλά συνδεδεμένο με το MultiWet-Master.

'Οταν δεν το χρησιμοποιείτε, φυλάξτε το ηλεκτρόδιο χειρός πάντα στη βαλίτσα μεταφοράς για να αποφεύγονται τραυματισμοί από τα αιχμηρά ηλεκτρόδια μέτρησης.

1.2.

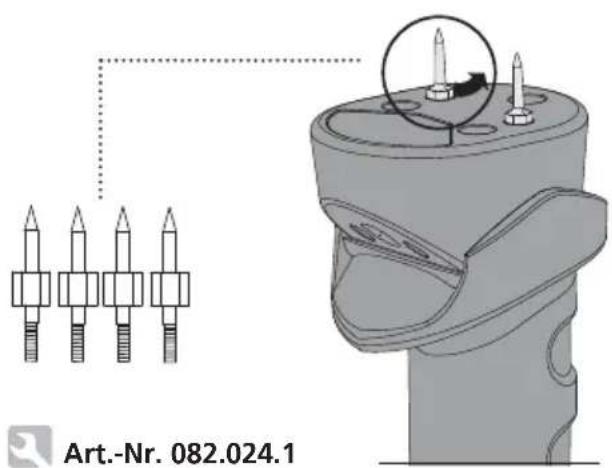

24 Αντικατάσταση ακίδων μέτρησης

Η λειτουργία και η λειτουργική ασφάλεια διασφαλίζονται, μόνο εάν η συσκευή μέτρησης λειτουργεί στο πλαίσιο των αναφερόμενων κλιματικών συνθηκών και μόνο για τους σκοπούς για τους οποίους έχει κατασκευαστεί. Η αξιολόγηση των αποτελεσμάτων μέτρησης και τα μέτρα που προκύπτουν από αυτά αποτελούν ευθύνη του χρήστη, αναλόγως της εκάστοτε εργασίας.

Τεχνικά χαρακτηριστικά
Μέτρηση κλίματος χώρου
Εύρος μέτρησης / ακρίβεια θερμοκρασίας περιβάλλοντος -10 °C ... 60 °C / ± 2°C
Περιοχή μετρήσεων / ακρίβεια σχετικής υγρασίας αέρα 20% ... 90 % rH / ± 3%
Ένδειξη σημείου δρόσου -20 °C ... 60 °C
Ανάλυση σχετικής υγρασίας αέρα ± 1%
Ανάλυση σημείου δρόσου 1 °C
Μέθοδος μέτρησης αντίστασης
Αρχή μέτρησης Μέτρηση υγρασίας υλικού μέσω	ενσωματωμένων ηλεκτροδίων. 3 ομάδες ξύλων, 19 δομικά υλικά, Λειτουργία δείκτη, Λειτουργία αυτοελέγχου
Εύρος μέτρησης / ακρίβεια Ξυλεία:	0...30% / ± 1%, 30...60% / ± 2%, 60...90% / ± 4%áλλα υλικά:± 0,5%
Μέθοδος χωρητικής μέτρησης
Αρχή μέτρησης Μέτρηση χωρητική μέσω ενσωματωμένων	ελαστικών ηλεκτροδίων
Εύρος μέτρησης / ακρίβεια Μαλακό ξύλο (Softwood):	0%...52% / ± 2% (6%...30%)Σκληρό ξύλο (Hardwood):0%...32% / ± 2% (6%...30%)
Θερμοκρασία λειτουργίας 0 °C ... 40 °C
Θερμοκρασία αποθήκευσης -20 °C ... 70 °C
Παροχή ρεύματος Τύπος 9V E μπλοκ Τύπος 6LR22
Βάρος 185 g

Με επιφύλαξη τεχνικών αλλαγών. 10.11.

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info
