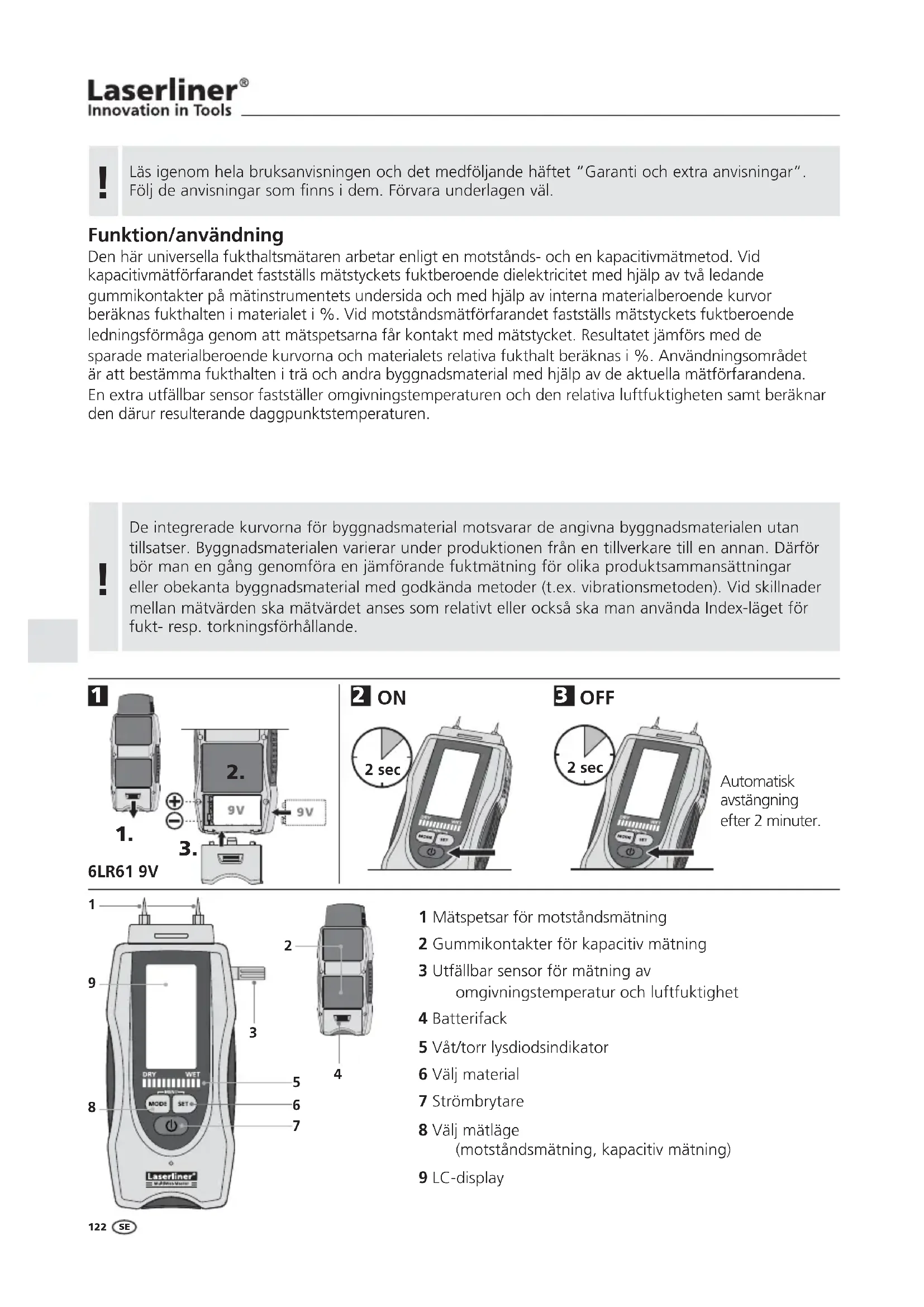

Funktion/användning

Den här universella fukthaltsmätaren arbetar enligt en motstånds- och en kapacitivmätmetod. Vid kapacitivmätförfarandet fastställs mätstyckets fuktberoende dielektricitet med hjälp av två ledande gummikontakter på mätinstrumentets undersida och med hjälp av interna materialberoende kurvor beräknas fukthalten i materialet i %. Vid motståndsmätförfarandet fastställs mätstyckets fuktberoende ledningsförmåga genom att mätspetsarna får kontakt med mätstycket. Resultatet jämförs med de sparade materialberoende kurvorna och materialets relativa fuktalt beräknas i %. Användningsområdet är att bestämma fukthalten i trä och andra byggnadsmaterial med hjälp av de aktuella mätförfarandena. En extra utfällbar sensor fastställer omgivningstemperaturen och den relativa luftfuktigheten samt beräknar den därur resulterande daggpunktstemperaturen.

!

De integrerade kurvorna för byggnadsmaterial motsvarar de angivna byggnadsmaterialen utan tillsatser. Byggnadsmaterialen varierar under produktionen från en tillverkare till en annan. Därför bör man en gång genomföra en jämförande fuktmätning för olika produktsammansättningar eller obekanta byggnadsmaterial med godkända metoder (t.ex. vibrationsmetoden). Vid skillnader mellan mätvärden ska mätvärdet anses som relativt eller också ska man använda Index-läget för fukt- resp. torkningsförhållande.

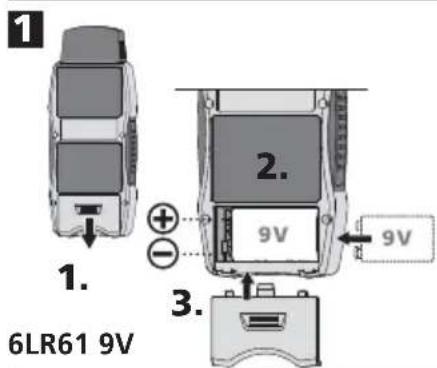

1. 6LR61 9V 2. 9V 3. 9V

Automatisk avstängning efter 2 minuter.

1 2 3 4 5 6 7 8 9 DRY WET MODE SET Laserliner® M-Bliss Water

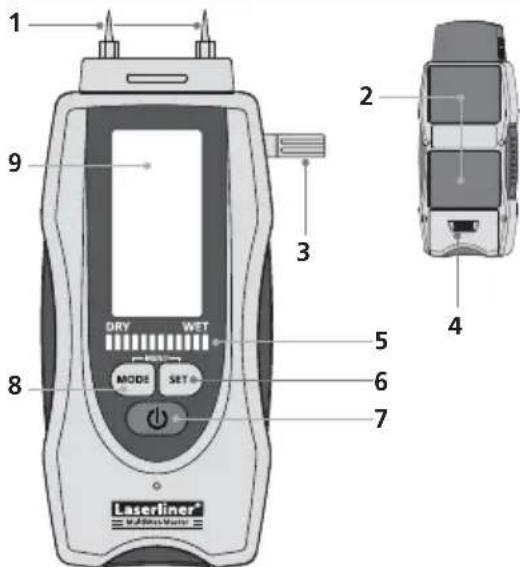

1 Mätspetsar för motständsmätning
2 Gummikontakter för kapacitiv mätning
3 Utfällbar sensor för mätning av omgivningstemperatur och luftfuktighet
4 Batterifack
5 Våt/torr lysdiodsindikator
6 Välj material

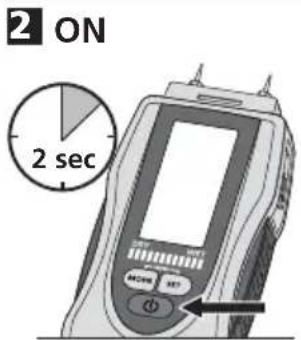

7 Strömbrytare
8 Välj mätläge (motständsmätning, kapacitiv mätning)
9 LC-display

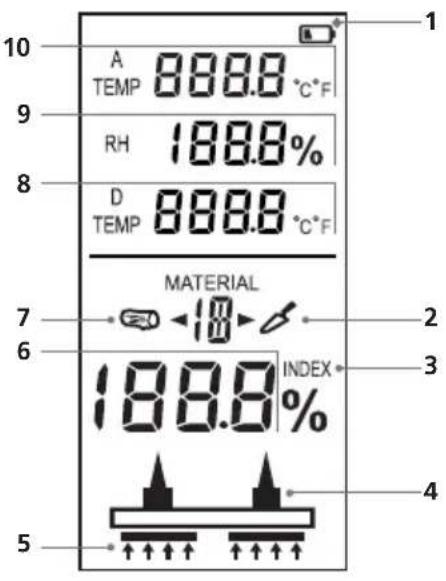

10 A TEMP 888.8 °C·F 9 RH 188.8% 8 D TEMP 888.8 °C·F MATERIAL 7 6 INDEX 2 3 4 5

1 Batteriladdning
2 Andra byggnadsmaterial Motständsmätning: 1-19
3 Index-läge
4 Motständsmätning
5 Kapacitiv mätning
6 Mätvärdesindikering i % av materialets relativa fukthalt
7 Trä Motständsmätning: A, B, C Kapacitiv mätning: S (mjuka träslag), H (hårda träslag)
8 Daggpunktstemperatur i °C eller °F
9 Relativ luftfuktighet i %
10 Omgivningstemperatur i °C eller °F

gul DRY WET grön röd

Våt/torr LED-visning

12-siffrig LED: 0...4 LED grön = torrt

5...7 LED gul = fuktigt

8...12 LED röd = vätt

4 Mätning av rumsklimat

Mätinstrumentet är försett med ett utfällbart sensorhus för optimal mätning av omgivningsklimatet. Placera sensorhuvudet i närheten av den position som ska mätas och vänta tills att displayen har stabiliserats tillräckligt. Mätvärdena för omgivningsklimatet visas permanent på displayen.

Det går att mäta även med infälld sensor, men vid utfälld sensor är luftutbytet bättre, vilket gör att värdena stabiliseras snabbare.

Den relativa luftfuktigheten anges i relation till maximalt möjlig fuktighet (100 %) i luften med vattenånga. Upptagsmängden är temperaturberoende. Luftfuktigheten är därmed mängden vattenånga som luften innehåller. Luftfuktigheten kan uppgå till 0 – 100 % rH. 100 % = mättnadspunkt. Med den aktuella temperaturen och lufttrycket kan inte luften ta upp mer vatten.

Daggpunktstemperatur

Daggpunktstemperatur är det värde, då den aktuella luften kondenseras. MultiWet-Master beräknar daggpunktstemperaturen utifrån omgivningstemperaturen, den relativa luftfuktigheten och omgivningstrycket. Sjunker temperaturen på en yta under daggpunktstemperaturen, bildas kondens (vatten) på ytan.

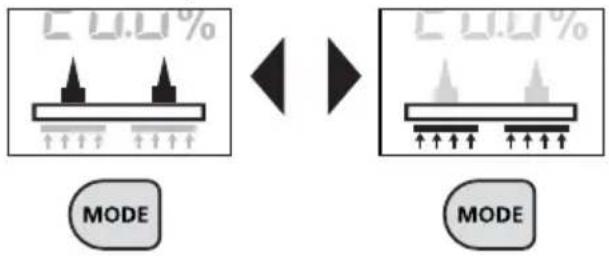

5 Val av mätförfarande

Mätinstrumentet har två mätlägen. Mätning med motståndsmätförande sker via mätspetsarna, medan man med kapacitivmätförandet använder kontakt-ytorna på undersidan av enheten. Genom att trycka på knappen "Mode" kan man växla mellan de båda mätförfarandena.

Motständ Kapacitiv

6 Motständsmätförfarande/val av material

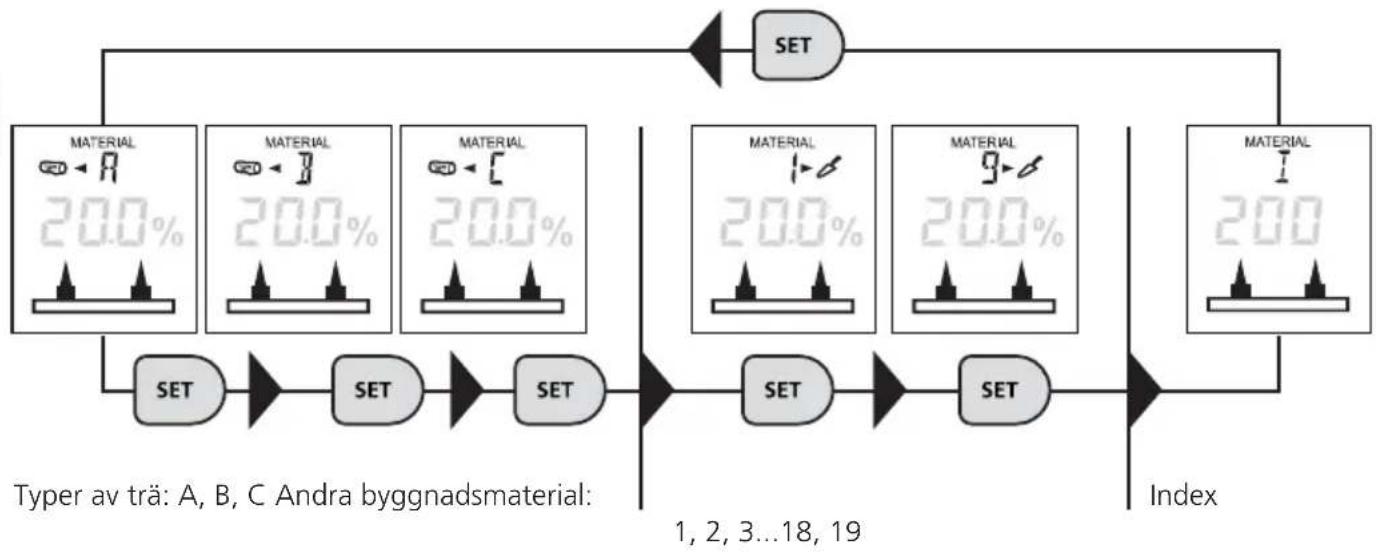

Vid ett motständsmätförfarande kan man välja mellan olika träslag respektive andra byggnadsmaterial och det materialoberoende Index-läget. De mätningar som görs i Index-läget är inte materialberoende alternativt för sådana material som det inte har sparats några kurvor för. Tryck på knappen "SET" för att välja det önskade materialet. De valbara materialen inom trä och andra byggnadsmaterial har listats i de nedanstående tabellerna under punkterna 7 och 8.

7 Materialtabell över motständsmätförfaranden

Andra byggnadsmaterial
1A	Betong C12/15	7	Cementgolvmassa med plasttillsats	15 Stenträ, xylolit
1B	Betong C20/25			16 Polystyren, Styropor
1C	Betong C30/37	8	Ardurapid cementgolvmassa	17 Porösa träfiberskivor med bitumen
2	Autoklaverad lättbetong	9	Anhydrit-golvmassa
3	Kalksandsten, densitet 1.9	10	Elastizel-golvmassa	18 Cementbunden spänplatta
4	Gipsputs	11	Gipsgolvmassa
5	Cementgolvmassa	12	Träcementgolvmassa	19 Tegelsten, tegel
6	Cementgolvmassa med bitumentillsats	13	Kalkbruk KB 1/3
		14	Cementbruk CB 1/3

8 Materialtabell över motständsmätförfaranden

Trä
A	B		C
Abachi	Agba	Furu	Afromosia/afrikansk teak
Abura	Lönn	Körsbär	Hevea/gummiträ
Afzelia/doussié	Al	Kosipo	Imbuia
Päronträ	Alerce	Lärkträd	Kokrodua
Framiré/Black Afara	Amarant/purpleheart	Limba	Niové bidinkala
Araucaria	Andiroba/crabwood	Mahogny	Tola; äkta, röd
Bok	Asp	Makoré	Kork
Dabema	Balsa	Melêze	Melaminspånplattor
Ebenholts	Angelique/basralocus	Poppel (alla)	Fenolhartsspånplattor
Ek; röd-	Trädljung	Plommonträd
Ek; amerikansk vit-	Ebiara	Pinje
Ask Pau Amarelo	Björk	Rött sandelträd
Ask; amerikansk/vit-	Blåträ	Alm
Ask; japansk	Blyertsen	Terpentintall/medelhavstall
Tulpanträd	Bok; aven-, vit-
Svinnötshickory	Campêche	Skogsek
Ilomba	Canarium/aiélé	Holmek
Lapacho/ipé	Ceiba	Tola
Iroko	Douka	Tola blanc
Lind	Ädelgran	Valnöt
Lind; amerikansk	Ek	Jättetuja
Storbladig hickory	Ek; holm-, vanlig, berg-	Vitlönn
Niangon	Pulai	Vitbjörk
Niové	Al; röd-, klibb-	Vitbok
Gabon/okoumé	Ask	Silverpoppel
Palisander/rosewood	Gran	Cembratall
Riopalisander	Fréne (ask)	Ask
Rödbok	Gulbjörk	Sviskonträd
Rödek	Gultall	Cypress; äkta
Teak	Avenbok	Hårdpapp
Pil	Tulpanträd	Träfiberskiva, mjuk
Vitek	Tulpanträd	Träfiberskiva, hård
Ceder	Izombé	Spånplatta,aminohartslimmad
Cypress, mexikansk	Jacareuba
Papp	Jarrah	Papper
	Alm	Textil
	Karri
	Kastanj: äkta, häst-
	Khaya/afrikansk mahogny

9 Motständsmätförfarande/mätning av fukt i material

Försäkra dig om att det inte finns några försörjningsledningar (elektriska ledningar, vattenrör eller liknande) eller ett metalliskt underlag på det ställe, där mätningen ska ske. Stick in mätelektroderna så längt som möjligt i materialet, men utan att slå in dem med våld, eftersom mätinstrumentet då kan skadas. Dra alltid ut mätinstrumentet genom att samtidigt försiktigt vicka det fram och tillbaka. Gör flera mätningar på olika ställen för att minimera mätfel. Det finns risk för personskador utgående från de spetsiga mätelektroderna. Sätt alltid på skyddshättan när mätinstrumentet inte används och när det ska transporteras.

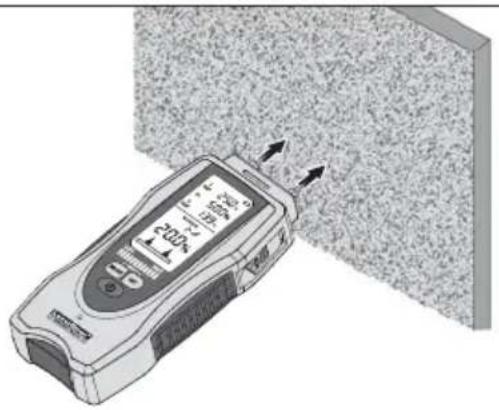

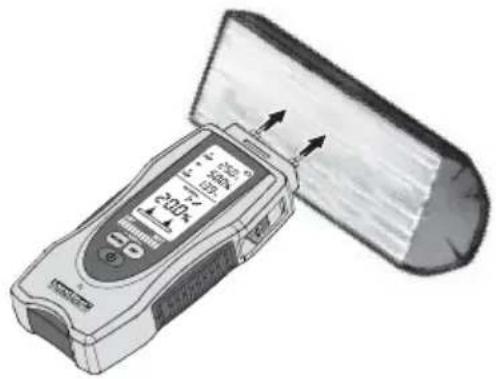

Mineraliska byggnadsmaterial

Tänk på att mätresultaten kan bli felaktiga i väggar (ytor) med olika material eller med olika sammansättning av byggnadsmaterialet. Gör därför flera jämförande mätningar. Vänta tills att %-symbolen har slutat att blinka och lyser konstant. Först då är mätvärdena stabila.

Det ställe som ska mätas måste vara obehandlat och fritt från kvistar, smuts och kåda. Mätningarna ska aldrig göras i ändträ. Då träet torkar särskilt fort där, leder det till felaktiga mätresultat. Gör därför flera jämförande mätningar. Vänta tills att %-symbolen har slutat att blinka och lyser konstant. Först då är mätvärdena stabila.

20元/月

10 Kapacitivmätförfarande/val av material

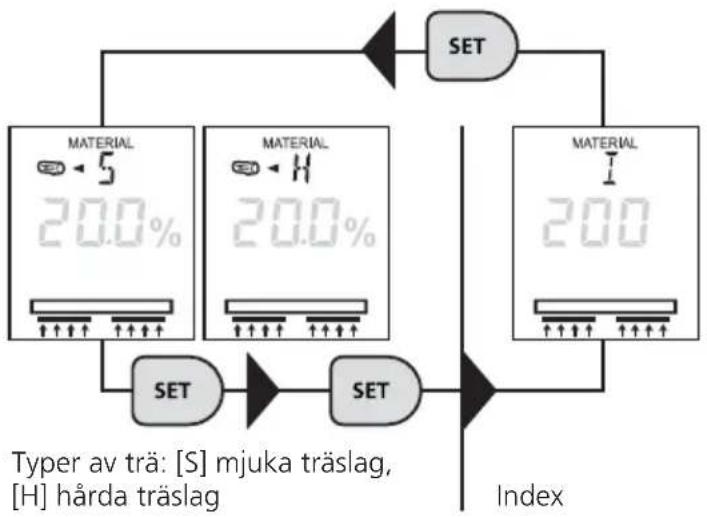

Vid kapacitivmätförfarande kan man välja mellan två olika trägrupper och det material-oberoende Index-läget. De mätningar som görs i Index-läget är inte materialberoende alternativt för sådana material som det inte har sparats några kurvor för. Tryck på knappen "SET" för att välja det önskade materialet. De valbara trägrupperna har listats i den nedanstående tabellen under punkt 11.

11 Materialtabell över kapacitivmätförfaranden

Softwood Träslag med låg täthet: exempelvis gran, tall, lind, poppel, ceder, mahogny

Hardwood Träslag med hög täthet; exempelvis bok, ek, ask, björk

12 Användningsanvisningar

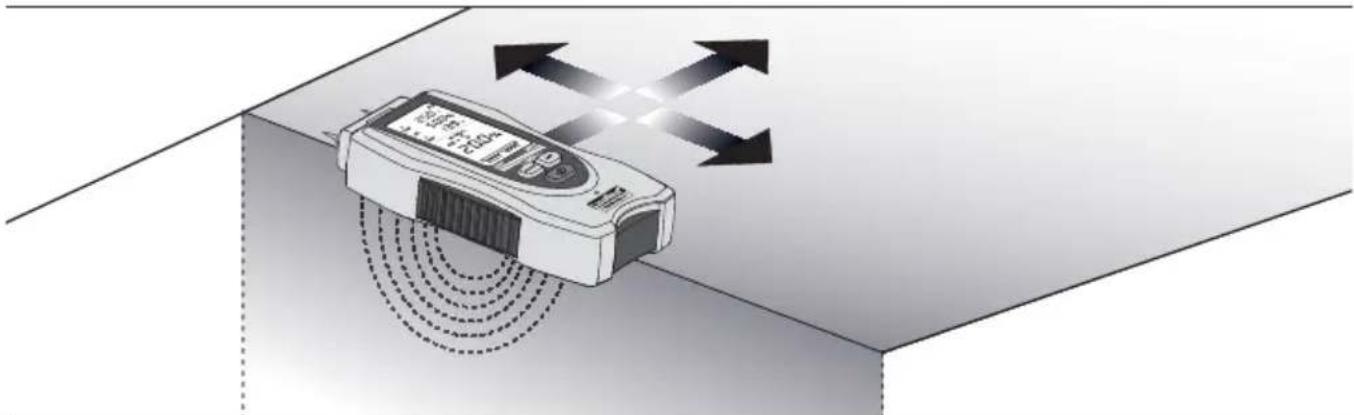

– ledande gummikontakter läggs helt på mätstycket och trycks ner med jämnt och lätt tryck så att det blir god kontakt
- Mätstyckets yta bör vara fri från damm och smuts.
- Bör hållas minst 5 cm till metallföremål.
- Metallrör, elledningar och armeringsjärn kan göra att mätvärden blir felaktiga.
- Genomföra mätningar på flera mätpunkter.

13 Bestämma fukthalt

På grund av materials olika beskaffenhet och sammansättning skall specifika användningsanvisningar beaktas vid fuktbestämning:

Trä: Mätning ska genomföras med apparatens långsida parallellt med träets ådring.

Mätdjupet för trä uppgår till max. 30 mm, men varierar beroende på olika träslags täthet. Vid mätning av tunna träplattor bör dessa om möjligt staplas då man annars kan få ett för lågt värde. Vid mätning av fast installerat resp. inbyggt trämaterial påverkas mätningen av olika byggmaterial och kemisk behandling (t.ex. färg). Därmed ska mätvärden bara ses som relativa. Dock kan man mycket väl se skillnader i fuktfördelning och därmed lokalisera tänkbara fuktiga ställen (t.ex. skador i isoleringen).

Den största noggrannheten uppnås mellan 6 och 30 % fukthalt. För mycket torrt trä (< 6 %) kan man fastställa en oregelbunden fuktfördelning, för mycket vått trä (> 30 %) börjar en översvämning för träfiber.

Riktvärden för användning av trä i % relativ fukthalt:

• Användning utomhus: 12 till 19 %
• Användning i ouppvärmda rum: 12 till 16%
• I uppvärmda rum (12 till 21 °C): 9 till 13%
• I uppvärmda rum (> 21 °C): 6 till 10%

Exempel: 100 % fukthalt vid 1 kg vått trä = 500 g vatten.

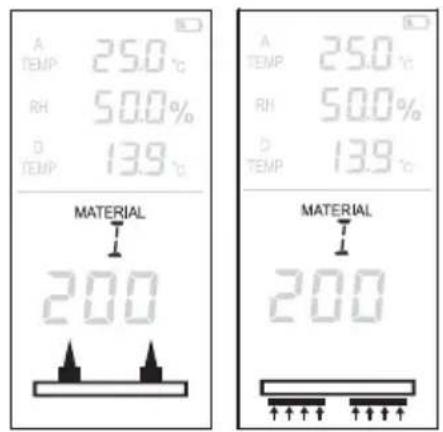

14 Index-läge

Index-läget är avsett för snabb identifiering av fukt genom jämförande mätningar, utan att direkt ange fukthalten i materialet i %. Det visade värdet (0 – 1000) är ett indicerat värde som ökar med tilltagande fuktighet i materialet. De mätningar, som görs i Index-läget, är oberoende av materialet respektive för sådana material som inte har fått några kurvor i mätinstrumentet. Vid starkt avvikande värden inom de jämförande mätningarna ska du snabbt lokalisera fuktens utbredning i materialet.

Index-läget kan användas med såväl motständsmätförfarandet som kapacitivmätförfarandet. För inställning av index-läget, se steg 6 respektive 10.

A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200 A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200

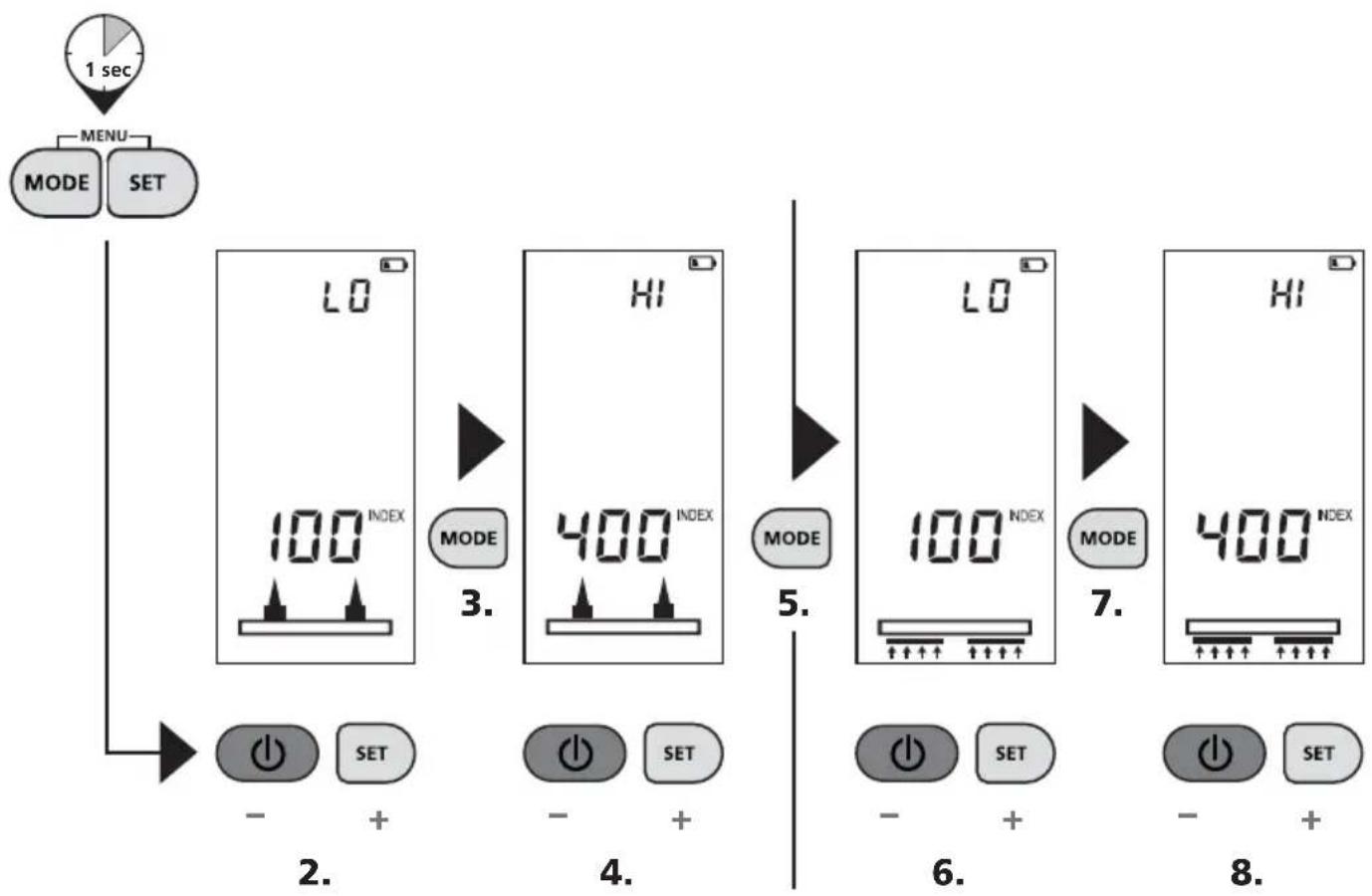

15 Inställning av tröskelvärde för vått/torrt i Index-läge

LED-indikatorn för vått/torrt är programmerad för motsvarande materialkurvor så att lysdiodernas som komplettering ger information om materialet ska betraktas som torrt, fuktigt eller vått. Värdena i det materialoberoende Index-läget ges däremot på en neutral skala vars värde ökar med tilltagande fuktighet. Genom definition av ändvärdena för "torrt" och "vått" kan LED-indikatorn programmeras speciellt för Index-läget. Differensvärdet mellan det inställda värdet för "torrt" och "vått" räknas om för de 12 lysdioderna (LED).

16 Våt/torr LED-visning

Förutom den numeriska mätvärdesvisningen i % relativ fukthalt, kan LED-visningen även ge en ytterligare materialberoende utvärdering av fuktigheten. Med ökande fukthalt ändrar sig LED-visningen från vänster till höger. Den 12-siffriga LED-visningen är uppdelad i 4 gröna (torrt), 3 gula (fuktigt) och 5 röda (vått) segment. För vått material ljuder också en akustisk signal.

DRY WET

! Utslaget "torrt" betyder att materialen i ett uppvärmt rum har uppnått en utjämningsfuktighet och därmed i regel är lämpligt för vidare bearbetning.

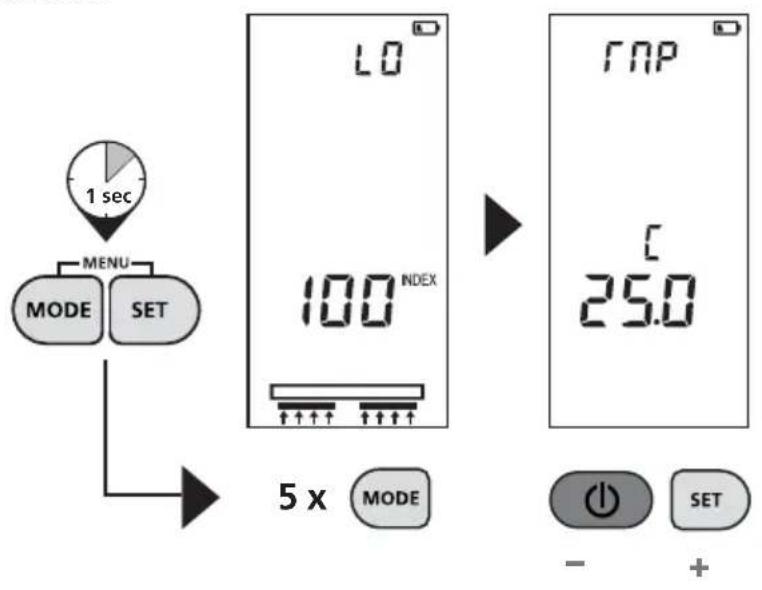

17 Kompensation för materialtemperatur

Den relativa fukthalten i materialet är beroende av materialets temperatur. Mätinstrumentet kompenserar automatiskt olika materialtemperaturer genom att mäta omgivningstemperaturen och använder den för intern beräkning.

Mätinstrumentet erbjuder även möjligheten att ställa in materialets temperatur manuellt för att öka noggrannheten i mätningen. Det värdet sparas inte, varför det måste ställas in varje gång mätinstrumentet slås på.

18 Inställning av temperaturenheten

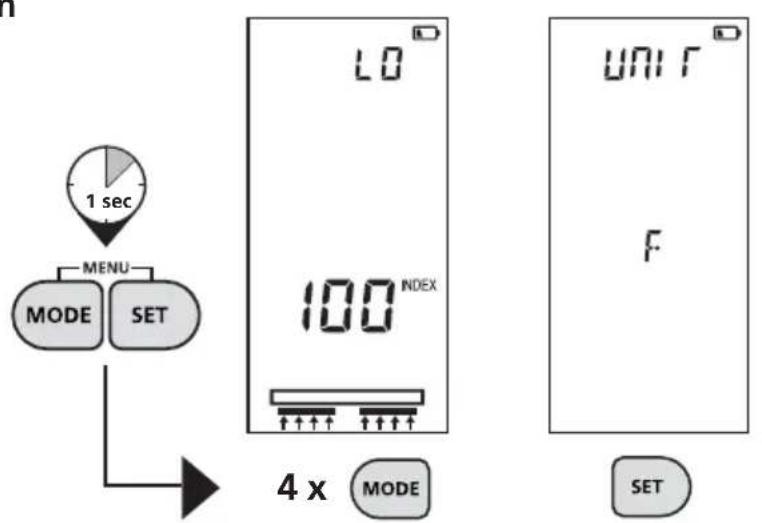

Enheten för omgivningstemperatur och materialkompensation är ställbar i °C eller °F. Inställningen sparas tills att den ändras.


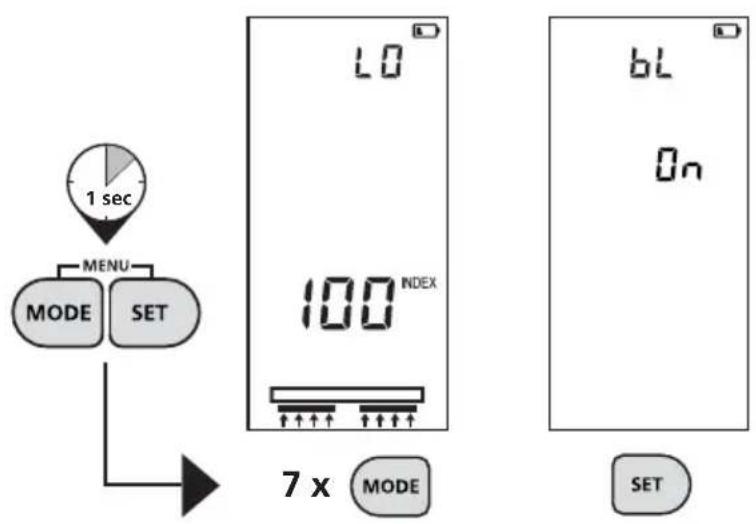

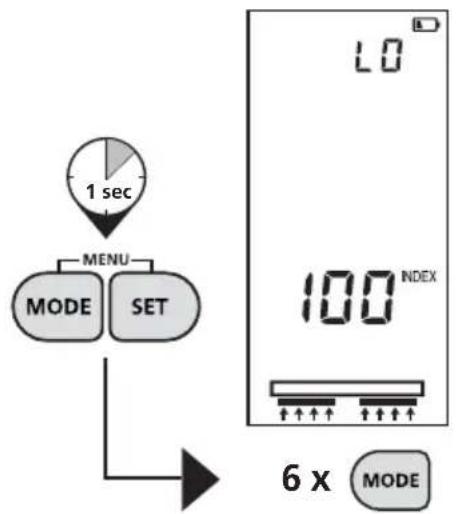

19 LC-displayens ljusstyrka

Det går att göra 3 olika inställningar av lysdiodsbelysningen:

AUTO: Displaybelysningen släcks automatiskt vid inaktivitet respektive tänds igen när en mätning görs.

ON: Displaybelysningen är tänd hela tiden.

OFF: Displaybelysningen är släckt hela tiden.

Inställningen sparas tills att den ändras.

Efter att instrumentet tagits bort från mätstycket visas det senaste mätvärdet automatiskt i ca. 5 sekunder. Under tiden blinkar LED:erna och visar det senaste mätvärdet.


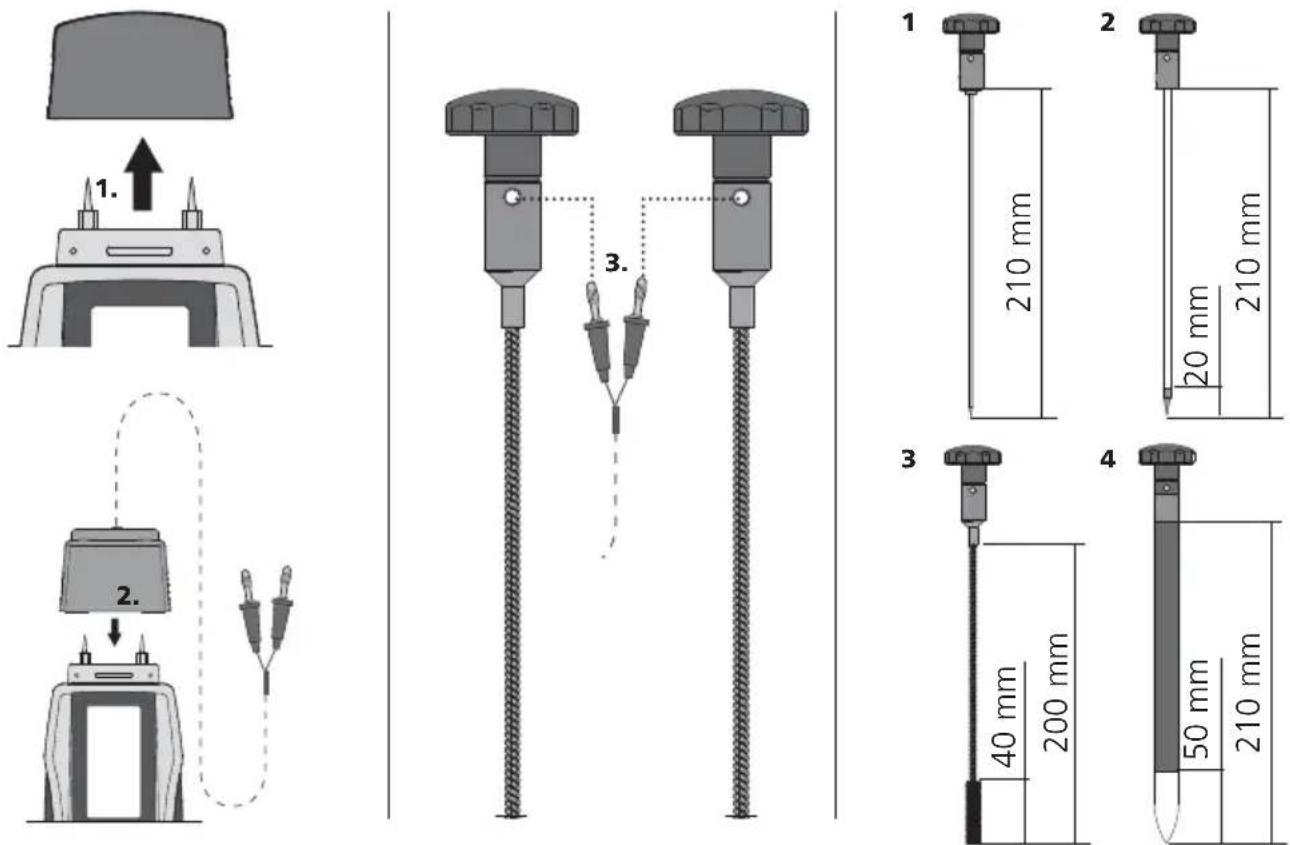

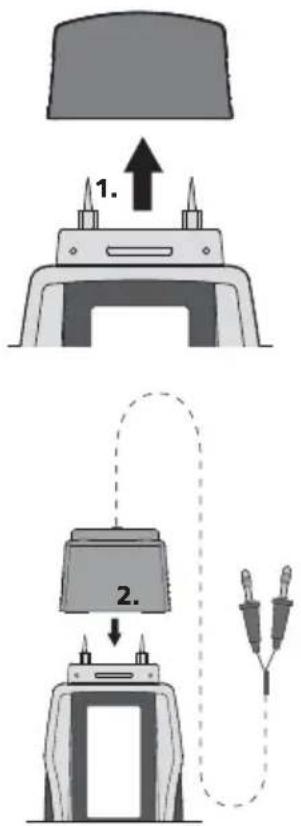

22 Anslutning av djupelektroder med hjälp av förbindelsekabel (artikelnummer 082.026A)

Användning av djupelektroder

1. Insticksdjupelektrod, rund (oisolerad, ∅ 2 mm)

För fuktmätning i byggnads- och isoleringsmaterial eller mätning vid fogar och fogkors

1. Insticksdjupelektrod, rund (isolerad, ∅ 4 mm)

För fuktmätning i dolda byggnadsytor i väggar eller tak bestående av flera lager

1. Insticksdjupelektrod, borste

För fuktmätning i homogena byggnadsmaterial. Kontakten sker via borsthuvudet.

1. Insticksdjupelektrod, plan (isolerad, 1 mm tjock)

För riktad fuktmätning i dolda byggnadsytor i väggar eller tak bestående av flera lager. Elektroderna kan föras in genom exempelvis kantremsan eller vid övergången mellan innertaket och väggen.

Användning av djupelektroder

Avständet mellan borrhålen ska vara 30-50 mm och utgöra ∅ 8 mm för borstelektroderna. Förslut hålet igen efter borrningen och vänta i cirka 30 minuter, så att den fukt som avdunstat på grund av värmen från borrningen kan ersättas med ny och därmed ge samma ursprungsvärde. I annat fall kan mätresultaten bli felaktiga.

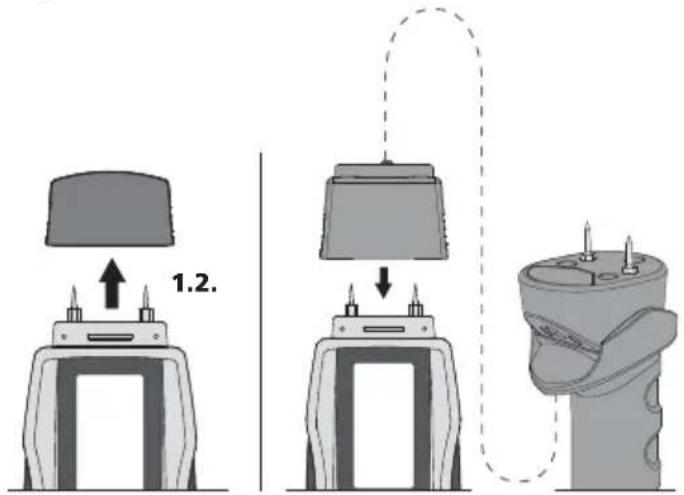

23 Anslutning av extern manuell elektrod (artikelnummer 082.024)

Den externa manuella elektroden passar till alla träslag och till andra mjuka byggnadsmaterial. Självtestfunktionen kan utföras även med den externa manuella elektroden (jämför steg 21). Se till att adapterhylsan sitter fast ordentligt i MultiWet-Master.

Förvara alltid den manuella elektroden i transportväskan när den inte används för att undvika skador på de spetsiga mätelektroderna.

1.2.

24 Byta mätspetsar

Funktionen och driftsäkerheten är säkerställda endast när mätinstrumentet används inom ramen för de angivna klimatvillkoren och i det avsedda användningsområdet. Användaren ansvarar själv för bedömningen av mätresultaten och de åtgärder som följer beroende på den aktuella arbetsuppgiften.

Tekniska data
Mätning av rumsklimat
Mätområde/noggrannhet omgivningstemperatur -10 °C till	+ 60 °C/± 2 °C
Mätområde/noggrannhet relativ luftfuktighet 20-90 % rH/± 3 %
Daggpunktsindikering -20 °C till + 60 °C
Upplösning relativ luftfuktighet ± 1 %
Upplösning daggpunkt 1 °C
Motständsmätförfarande
Mätprincip Fukthaltsmätning i material via	integrerade elektroder; 3 trägrupper, 19 byggnadsmaterial, Index-läge, egentest-funktion
Mätområde/noggrannhet Trä:	0-30%/± 1%, 30-60%/± 2%, 60-90%/± 4%Andra material: ± 0,5 %
Kapacitivmätförfarande
Mätprincip Kapacitiv mätning via integrerade	gummielektroder
Mätområde/noggrannhet Mjukt trä:	0-52%/± 2% (6-30%)Hårt trä:0-32%/± 2% (6-30%)
Arbetstemperatur 0 °C till 40 °C
Förvaringstemperatur -20 °C till + 70 °C
Strömförsörjning Typ 9 V E-block av typen 6LR22
Vikt 185 g

Tekniska ändringar förbehålls. 10.11

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info
