NÁVOD K OBSLUZE MultiWetMaster Laserliner

Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.

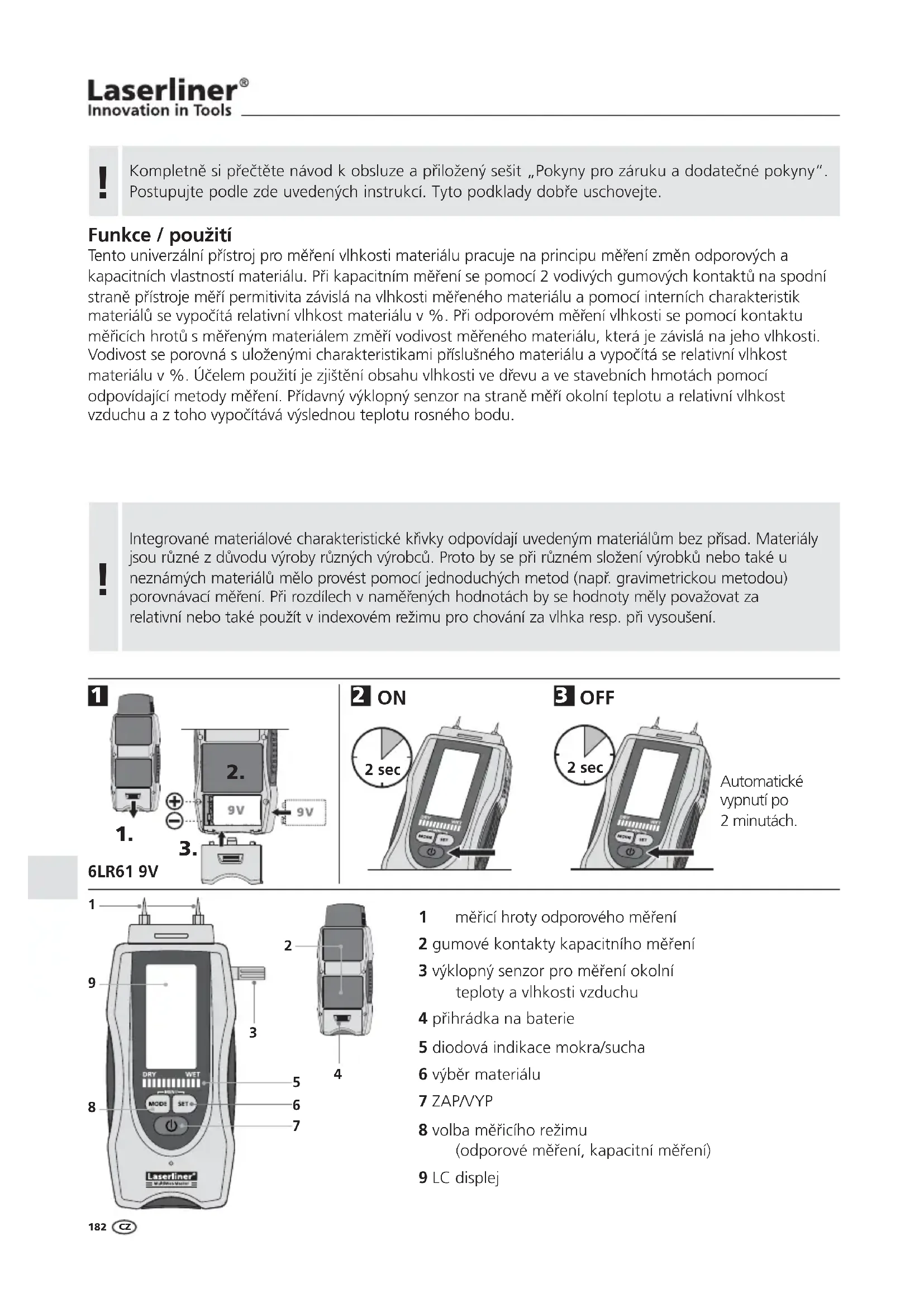

Funkce / použití

Tento univerzální přístroj pro měření vlhkosti materiálu pracuje na principu měření změn odporových a kapacitních vlastností materiálu. Při kapacitním měření se pomocí 2 vodivých gumových kontaktů na spodní straně přístroje měří permitivita závislá na vlhkosti měřeného materiálu a pomocí interních charakteristik materiálů se vypočítá relativní vlhkost materiálu v %. Při odporovém měření vlhkosti se pomocí kontaktu měřicích hrotů s měřeným materiálem změří vodivost měřeného materiálu, která je závislá na jeho vlhkosti. Vodivost se porovná s uloženými charakteristikami příslušného materiálu a vypočítá se relativní vlhkost materiálu v %. Účelem použití je zjištění obsahu vlhkosti ve dřevu a ve stavebních hmotách pomocí odpovídající metody měření. Přídavný výklopný senzor na straně měří okolní teplotu a relativní vlhkost vzduchu a z toho vypočítává výslednou teplotu rosného bodu.

!

Integrované materiálové charakteristické křivky odpovídají uvedeným materiálům bez přisad. Materiály jsou různé z důvodu výroby různých výrobců. Proto by se při různém složení výrobků nebo také u neznámých materiálů mělo provést pomocí jednoduchých metod (např. gravimetrickou metodou) porovnávací měření. Při rozdílech v naměřených hodnotách by se hodnoty měly považovat za relativní nebo také použít v indexovém režimu pro chování za vlhka resp. při vysoušení.

1

1.

2. 9V 9V

1.

2 ON

2 sec

3 OFF

2 sec

Automatické vypnutí po 2 minutách.

1-

DRY WET MODE SET Laserliner® Multi-Box Meter 2 3 4 5 6 7

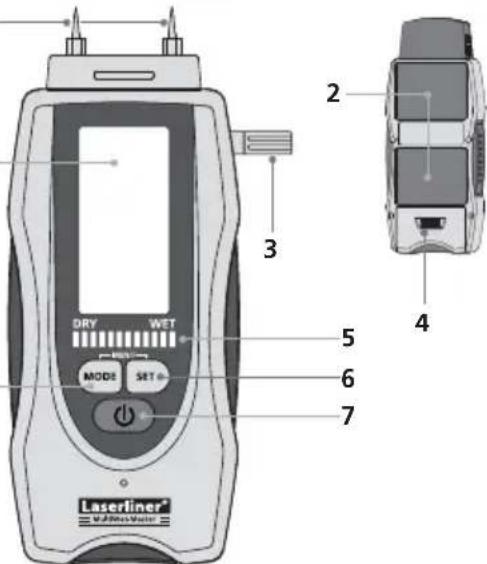

1 měřicí hroty odporového měření
2 gumové kontakty kapacitního měření
3 výklopný senzor pro měření okolní teploty a vlhkosti vzduchu
4 přihrádka na baterie
5 diodová indikace mokra/sucha
6 výběr materiálu
7 ZAP/VYP
8 volba měřicího režimu (odporové měření, kapacitní měření)
9 LC displej

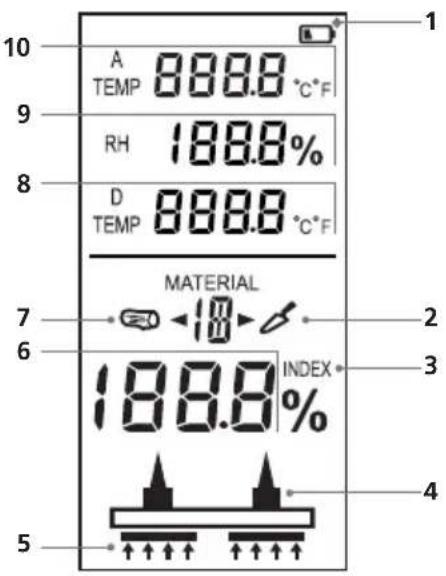

10 A TEMP 888.8 °C·F 9 RH 188.8% 8 D TEMP 888.8 °C·F MATERIAL 7 6 INDEX 3 4 5

1 nabití baterie
2 charakteristiky stavebních hmot Odporové měření: 1...19
3 indexový režim
4 odporové měření
5 kapacitní měření
6 zobrazení naměřené hodnoty v % relativní vlhkosti materiálu
7 charakteristiky dřeva Odporové měření: A, B, C Kapacitní měření: S (softwood=měkké dřevo), H (hardwood=tvrdé dřevo)
8 teplota rosného bodu v °C / °F
9 relativní vlhkost vzduchu v %
10 okolní teplota v °C / °F

žlutá DRY WET zelená červená

Diodová indikace mokra/sucha

12 místné diodové zobrazení: 0...4 diody zelená = sucho 5...7 diody žlutá = vlhko

8...12

d

4 Měření klimatu v místnosti

Měřicí přístroj má výklopný senzor, kterým se optimálně měří klima v místnosti. Umístěte hlavu senzoru do blízkosti měřené polohy a počkejte, až se ukazatel dostatečně stabilizuje. Na displeji jsou stále vidět měřené hodnoty okolního klimatu.

Měření lze provést i se zaklopeným senzorem, ale při vyklopeném senzoru se docílí lepší výměna vzduchu a hodnoty senzoru se rychleji stabilizují.

Relativní vzdušná vlhkost

Relativní vzdušná vlhkost se udává ve vztahu k maximálně možné vlhkosti (100 %) vzduchu k vodní páře. Absorbované množství je závislé na teplotě. Vzdušná vlhkost je tedy množství vodní páry obsažené ve vzduchu. Vzdušná vlhkost může být 0-100% rH. 100% = bod nasycení. Vzduch o momentální teplotě a tlaku už nemůže absorbovat žádnou vodu.

Teplota rosného bodu je hodnota, při které by v danou chvíli kondenzoval vzduch. MultiWet-Master vypočítává teplotu rosného bodu z okolní teploty, relativní vzdušné vlhkosti a tlaku okolního prostředí. Poklesne-li teplota na povrchu pod teplotu rosného bodu, vytváří se na povrchu kondenzát (voda).

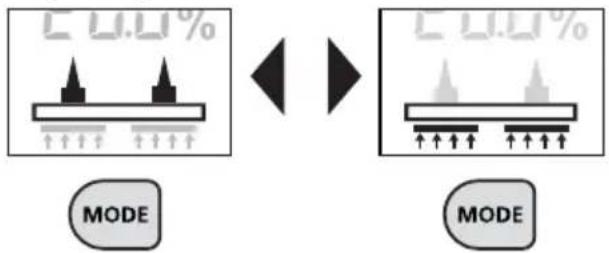

5 Volba metody měření

Přístroj disponuje dvěma různými metodami měření. Měření pomocí metody měření odporu se provádí měřicími hroty, kapacitní měření využívá kontaktní plochy na spodní straně přístroje. Mezi těmito metodami se přepíná tlačítkem „MODE“.

Odpor Kapacitní

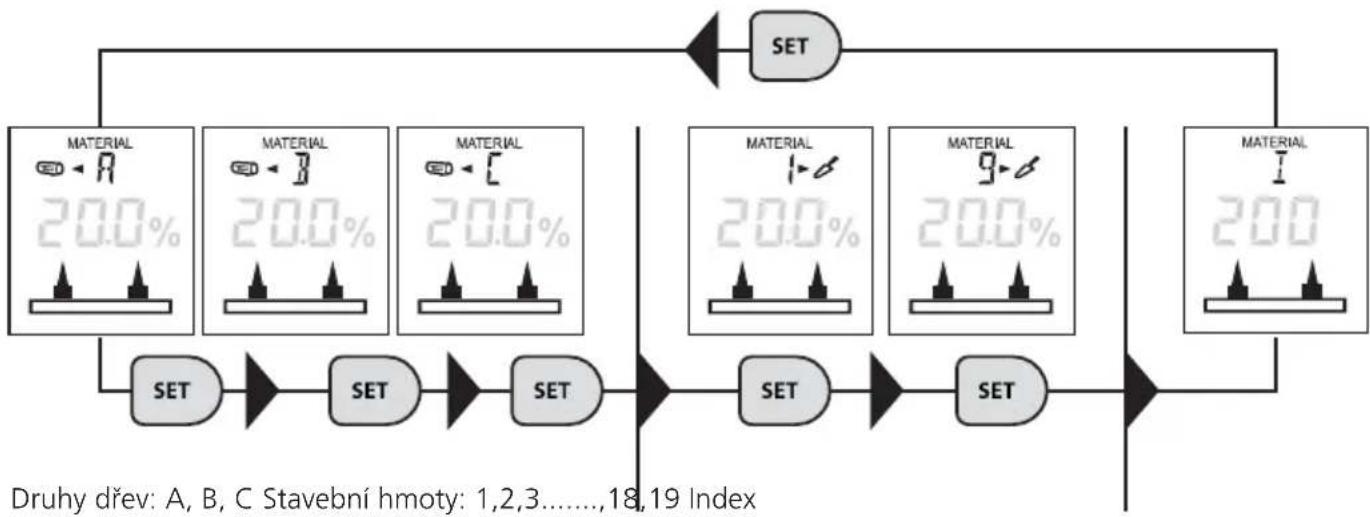

6 Odporové měření / výběr materiálu

Při odporovém měření lze vybírat různé stavební materiály a dřevo, nebo lze zvolit indexový režim nezávislý na materiálu. Měření prováděná v indexovém režimu jsou nezávislá na materiálu resp. se provádějí u materiálu, pro který není uložena žádná charakteristika. Požadovaný materiál si zvolíte stisknutím tlačítka „SET“. Výběr materiálů pro dřevo a stavební hmoty je uveden v následujících tabulkách pod bodem 7 resp. bodem 8.

7 Tabulka materiálů pro odporové měření

Stavební hmoty
1A beton C12 / 15	7 cementový potěr spřísadou plastů	15 dřevocement, xylolit
1B beton C20 / 25		16 polystyrén, styropor
1C beton C30 / 37	8 cementový potěrArdurapid	17 dřevovláknité deskys živicí
2 pórobeton (Hebel)
3 vápenopísková cihla,hustota 1.9	9 anhydritový potěr	18 třískové desky spojenecementem
	10 elastický potěr
4 sádrová omítka	11 sádrový potěr	19 pálená cihla
5 cementový potěr	12 dřevocementový potěr
6 cementový potěr spřísadou živice	13 vápenná malta KM 1/3
	14 cementová malta ZM 1/3

8 Tabulka materiálů pro odporové měření

Dřevo
A	B		C
Abachi	Agba	Khaya, Mahagonie	Afromosia
Abura	Javor	Borovice	Hevea
Afzelia	Olše	Třešen	Imbuia
Třešen	Alerce	Kosipo	Kokrodua
Black Afara	Amarant	Modřin	Niové Bidinkala
Brazilská borovice	Andiroba	Limba	Tola - pravá, červená
Buk	Osika	Mahagonie	Korek
Dabema	Balza	Makoré	Třískové melaminové desky
Ebenové dřevo	Basralocus	Melèze
Dub - červený	Vřes stromovitý	Topol (všechny)	Třískové desky s fenolovou pryskyřicí
Dub - bílý	Ebiara	Švestka
Jasan Pau-Amarela	Bříza	Pinie
Jasan - americký	Kampeškové dřevo	Červené santalové dřevo
Jasan - japonský	Jalovec viržinský	Jilm
Stříbrný topol	Buk - Hag. bílý	Borovice přímořská
Hickory-Swap	Campêche	Dub letní
Ilomba	Aielé	Dub zimní
Ipé	Fromager	Tola
Iroko	Makoré	Tola - Branca
Lípa	Douglaska	Ořech
Lípa - americká	Dub	Western Red Cedar
Bíly ořech	Dub cesmínovitý, dub letní, dub zimní	Bíly javor
Niangon		Bříza bradavičnatá
Niové	Emien	Habr
Okoumé	Olše červená, černá	Topol bílý
Palisandr	Jasan	Limba
Rio palisandr	Smrk	Topol osika
Červený buk	Fréne	Švestka
Červený dub	Žlutá bříza	Cypřiš - pravá
Teak	Žlutá borovice	Trdá lepenka
Vrba	Habr	Izolační dřevovláknité desky
Bíly dub	Stříbrný topol
Cedr	Hickory - Poplar	Tvrdé dřevovláknité desky
Cypřiš -C.Lusit	Izombe	Třískové desky Kauramin
Lepenka	Jacareuba	Papír
	Eukalyptus jarrah	Textílie
	Jilm
	Karri
	Kaštan, jírovec

9 Odporové měření / měření vlhkosti materiálu

Pøesvidète se, že na miøených místech neprobíhají žádná vedení a potrubí (elektrické kabely, vodovodní trubky...) nebo tam není kovový podklad. Miøící elektrody zasuòte co nejhloubiji do miøeného matriálu, ale nikdy do matriálu násilím nezatloukejte, jinak by mohlo dojít k poškození póístroje. Miøící póístroj vždy vytáhnìte vykrucováním doleva a doprava. Aby byly chyby pói miøení co nejmenší, provádíjte odpovídající miøení na více místech. Nebezpeèí poraníní špièatými miøícími elektrodami. Pokud je nepoužíváte a pro pøepravu namontujte vždy ochranný kryt.

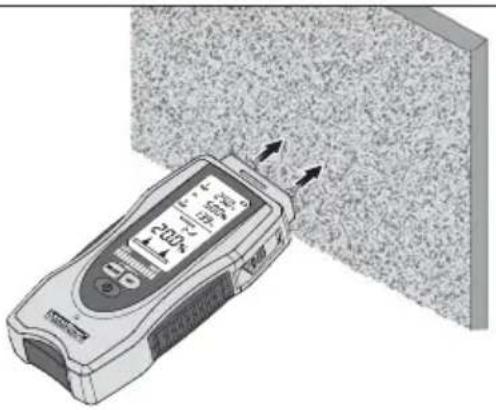

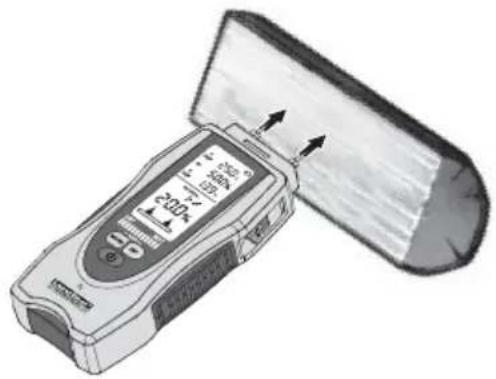

Minerální stavební hmoty

Je tøeba mít na pamiti, že u stìn (ploch) s různým uspoøádáním materiálu nebo u různého složení stavební hmoty může docházet k nepøesnému výsledku mìøení. Proveíte nikolik srovnávacích mìøení. Vyěkejte, dokud symbol % nepøestane blikat a nebude svítit nepøerušovani. Teprve potom jsou namiøené hodnoty stabilní.

Na miøeném místi by nemily být vítve, neëistoty a pryskyøice. Nemilo by se provádit miøení na èelních stranách, protože zde døevo rychle vysychá a výsledky moení by nemusely být pøesné. Proveïte nikolik srovnávacích miøení. Vyèkejte, dokud symbol % nepøestane blikat a nebude svítit nepøerušovaní. Teprve potom jsou namiøené hodnoty stabilní.

20元/月

10 Kapacitní měření / výběr materiálu

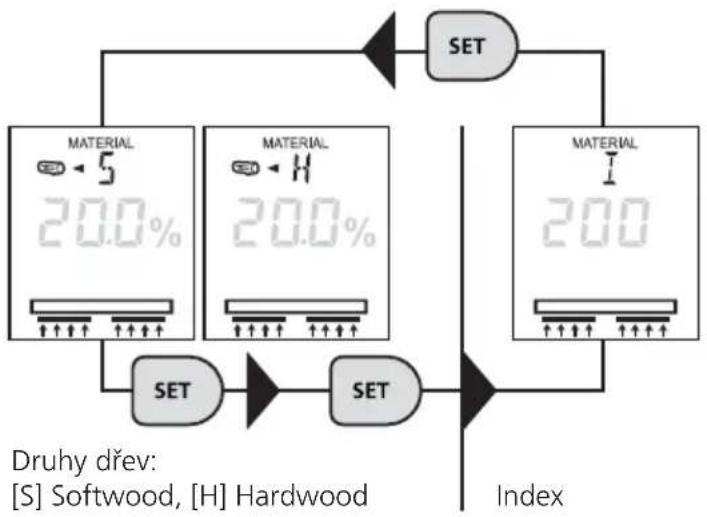

Při kapacitním měření lze vybírat ze dvou různých skupin dřeva nebo lze zvolit indexový režim nezávislý na materiálu. Měření prováděná v indexovém režimu jsou nezávislá na materiálu resp. se provádějí u materiálu, pro který není uložena žádná charakteristika. Požadovaný materiál si zvolíte stisknutím tlačítka „SET”. Skupiny dřeva k výběru jsou uvedeny v následující tabulce pod bodem 11.

11 Tabulka materiálů pro kapacitní měření

Softwood	dřevo s nízkou hustotou: např. smrk, borovice, lípa, topol, cedr, mahagon
Hardwood	dřevo s vyšší hustotou: např. buk, dub, jasan, bříza

12 Instrukce pro používání

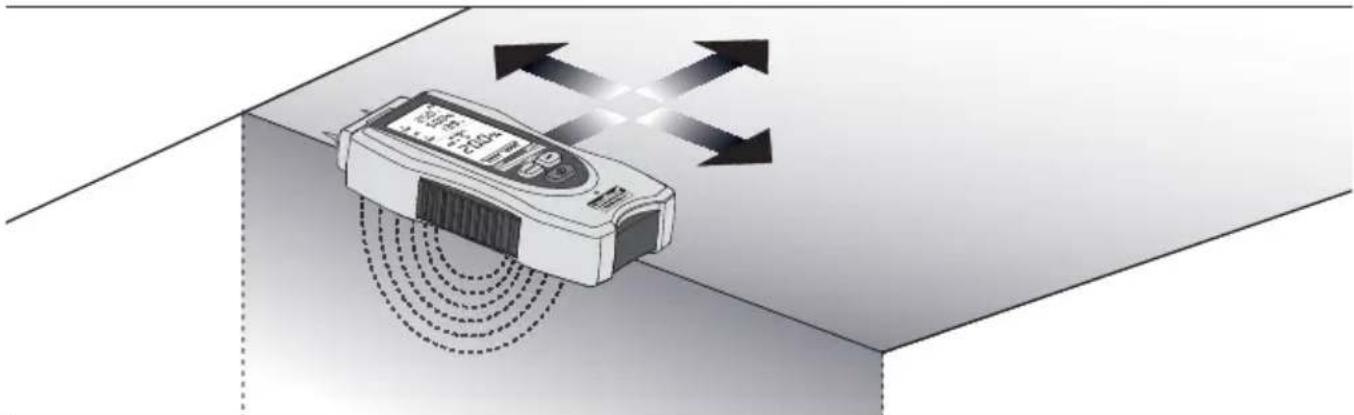

– vodivé gumové kontakty úplně přiložte na měřený materiál a rovnoměrným a lehkým tlakem nasad'te, aby se vytvořil dobrý kontakt
– Na povrchu měřeného materiálu by neměl být prach a nečistoty
– dodržujte minimální vzdálenost 5 cm od kovových předmětů
– kovové trubky, elektrické kabely a armovací ocel mohou negativně ovlivnit výsledky měření
- měření proved'te na více bodech

13 Zjištění vlhkosti materiálu

Z důvodu různé kvality a složení materiálů je třeba při určování vlhkosti dodržovat specifické instrukce pro použivání:

Dřevo: Měření je třeba provádět s dlouhou stranou přístroje paralelně ke kresbě dřeva. Hloubka měření u dřeva je max. 30 mm, mění se ale podle různé hutnosti daného dřeva. U měření na slabých dřevěných deskách by se měly desky podle možnosti naskládat na sebe, jinak se zobrazí příliš nízká hodnota. U měření na pevně instalovaných resp. zastavěných dřevech se v závislosti na konstrukci a díky chemickému ošetření (např. barva) podílí na měření různé materiály. Proto by se měly naměřené hodnoty považovat pouze za relativní. Ale i tak by se mohou velmi dobře lokalizovat rozdíly v rozložení vlhkosti a možná vlhká místa (např. poškození izolace).

Nejvyšší přesnost se dosáhne mezi 6% ... 30% vlhkosti materiálu. U velmi suchého dřeva (< 6%) se zjistí nepravidelné rozdělení vlhkosti, u velmi mokrého dřeva (> 30%) začíná zavodnění dřevěných vláken.

Směrné hodnoty pro použití dřeva v % relativní vlhkosti materiálu:

– Venkovní použití: 12% ... 19%
– Použití v nevyhřívaných prostorách: 12% ... 16%
– Ve vyhřívaných prostorách (12 °C ... 21 °C): 9% ... 13%
- Ve vyhřívaných prostorách (> 21 °C): 6% ... 10%

Příklad: 100% vlhkosti materiálu při 1 kg mokrého dřeva = 500g vody.

14 Indexový režim

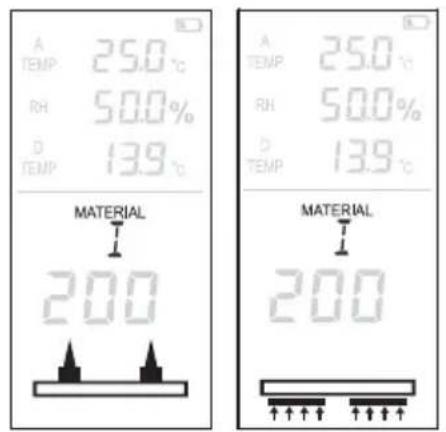

Indexový režim slouží pro rychlé vyhledání vlhkosti pomocí srovnávacích mìøení, bez póímého udání vlhkosti materiálu v %. Uvedená hodnota (0 až 1000) je indikovaná hodnota, která stoupá se vzrůstající vlhkostí materiálu. Mìøení provádíná v indexovém režimu, jsou nezávislá na materiálech, resp. Materiálech, pro které nebyly uloženy žádné charakteristiky. U silnì odlišných hodnot bihem srovnávacích mìøení je tøeba rychle lokalizovat průbih vlhkosti v materiálu.

Indexový režim lze použít jak při odporovém měření, tak i při kapacitním měření. Nastavení indexového režimu viz krok 6 resp. 10.

A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200 A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200

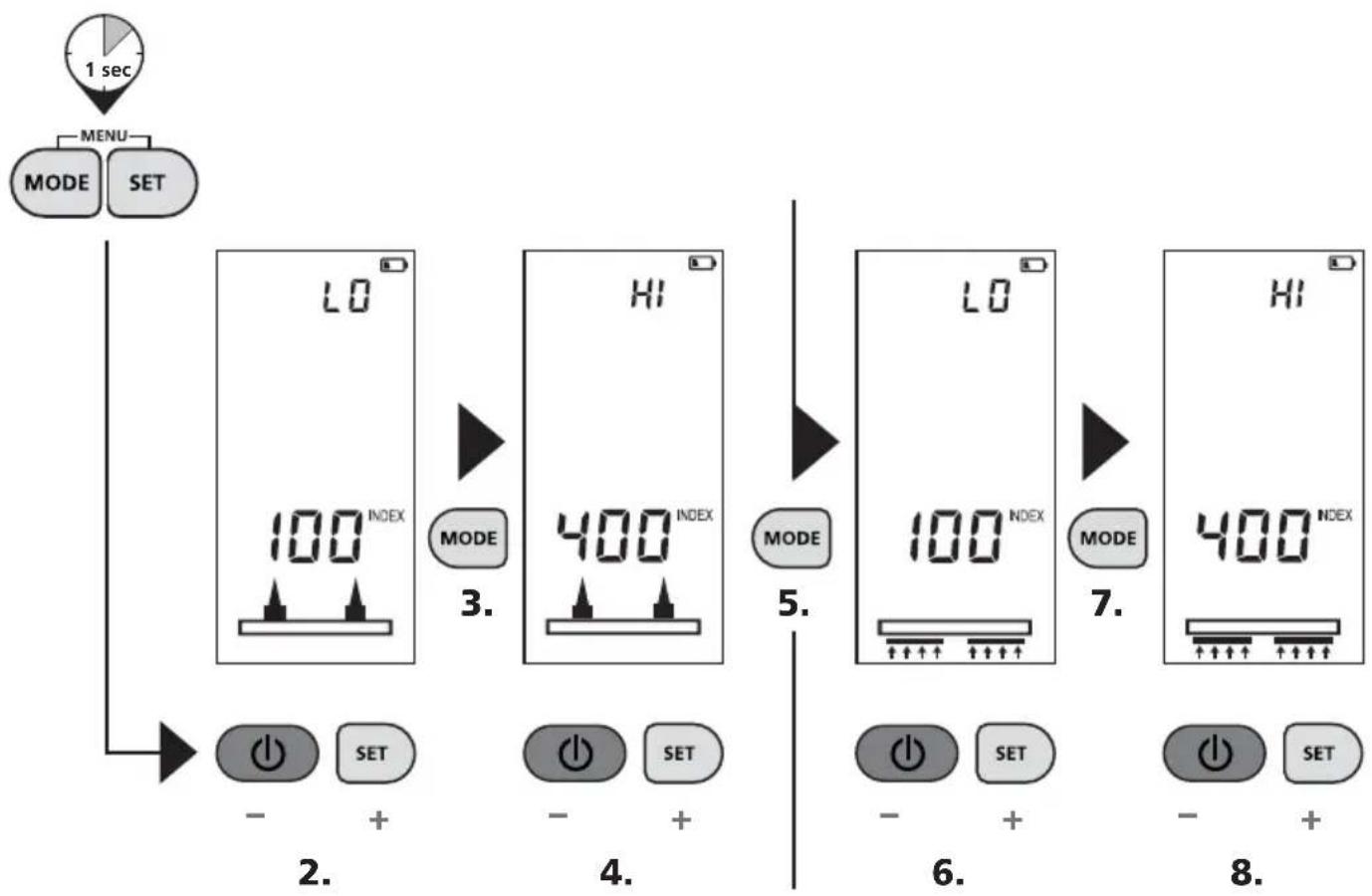

15 Nastavení mezních hodnot mokro/sucho v indexovém režimu

Diodová indikace mokra/sucha je naprogramovaná na příslušné materiálové charakteristické křivky tak, že diody podávají navíc informaci, jestli je materiál klasifikován jako suchý, vlhký nebo mokrý. Hodnoty v indexovém režimu nezávislém na materiálu jsou naproti tomu uvedeny na neutrální stupnici, jejíž hodnota roste s přibývající vlhkostí. Definicí koncových hodnot pro „sucho“ a „mokro“, lze diodový indikátor naprogramovat pro indexový režim. Rozdílová hodnota mezi „sucho“ a „mokro“ se přepočte na 12 diodách.

16 Diodová indikace mokra/sucha

Kromě čiselného zobrazení naměřené hodnoty % relativní vlhkosti materiálu poskytuje diodová indikace další vyhodnocení vlhkosti nezávislé na materiálu. S přibývajícím obsahem vlhkosti se diodová indikace mění zleva doprava. 12 místné diodové zobrazení se dělí na 4 zelené (sucho), 3 žluté (vlhko) a 5 červených segmentů (mokro). U mokrého materiálu navíc zazní akustický signál.

DRY WET Zelená = suchý

DRY WET Žlutá = vlhký Červená =

DRY WET nokry

Klasifikace „sucho“ znamená, že materiály dosáhly ve vyhřívaném prostoru ustálené vlhkosti a tím jsou zpravidla vhodné pro další zpracování.

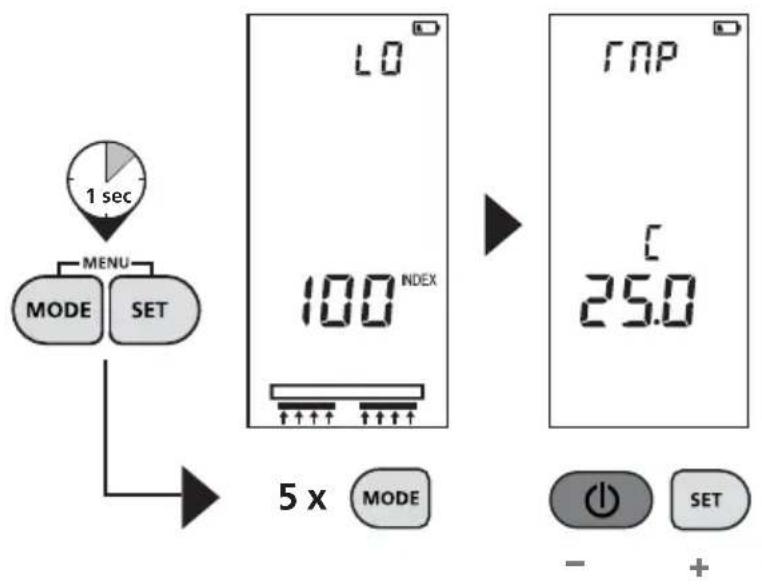

17 Kompenzace teploty materiálu

Relativní vlhkost materiálu závisí na teplotì materiálu. Póístroj automaticky kompenzuje různé teploty materiálů tím, že miðí okolní teplotu a používá ji k interním výpoètům.

Mìóící možnost ale také umožòuje nastavovat teplotu materiálu ruènì, aby se zvýšila pøesnost mìøení. Tato hodnota se neukládá a musí se pói každém zapnutí pístroje znovu nastavit.


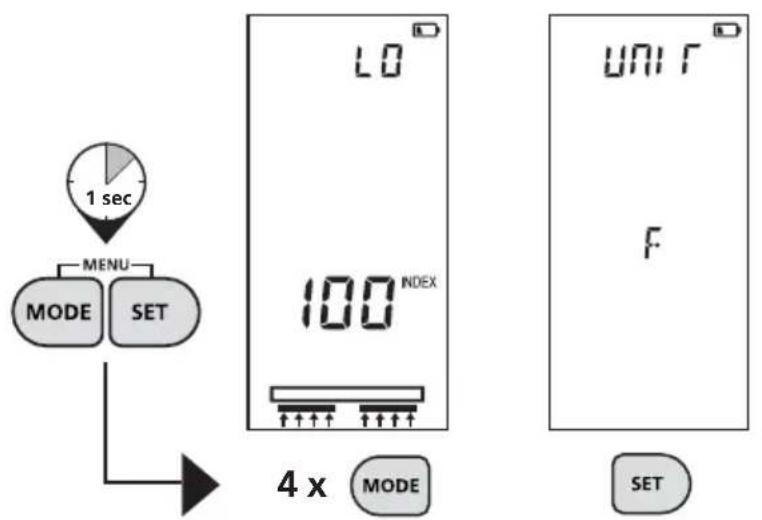

18 Nastavení teplotní jednotky

Jednotku okolní teploty a kompozice materiálu lze nastavit v °C a v °F. Toto nastavení je trvale uložené.


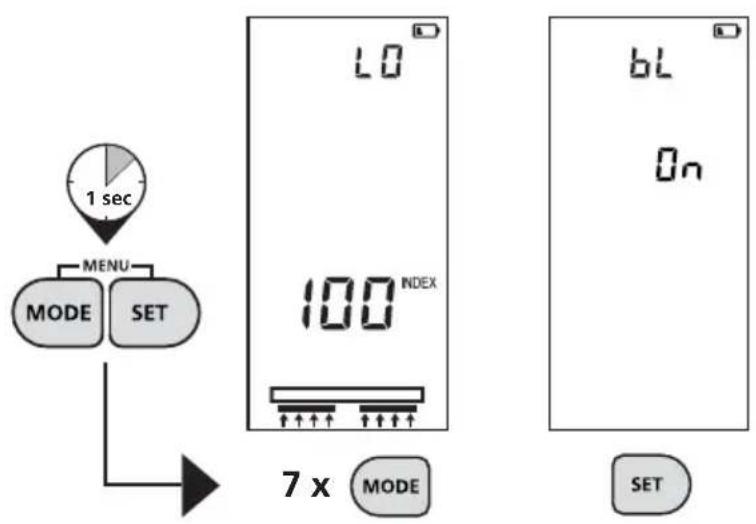

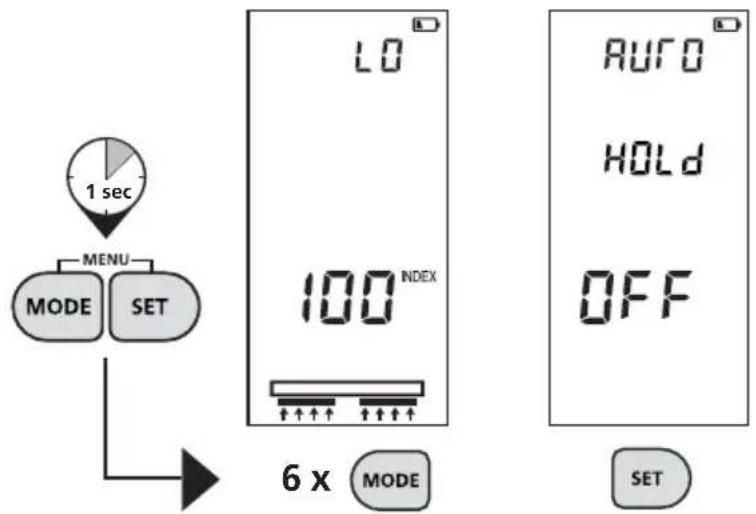

19 LCD - Backlight

Pro LED osvítlení lze provést 3 různá nastavení.

AUTO: Osvitlení displeje se põi neèinnosti vypne resp. Se põi miøení opit automaticky zapne.

ON: Osvitlení displeje je neustále zapnuté

OFF: Osvitlení displeje je neustále vypnuté

Toto nastavení je trvale uložené.

Po vytažení přístroje z měřeného materiálu se naposledy naměřená hodnota automaticky podrží na dobu cca. 5 vteřin. Po tuto dobu blikají diody a zobrazují naposledy zjištěnou hodnotu měření.

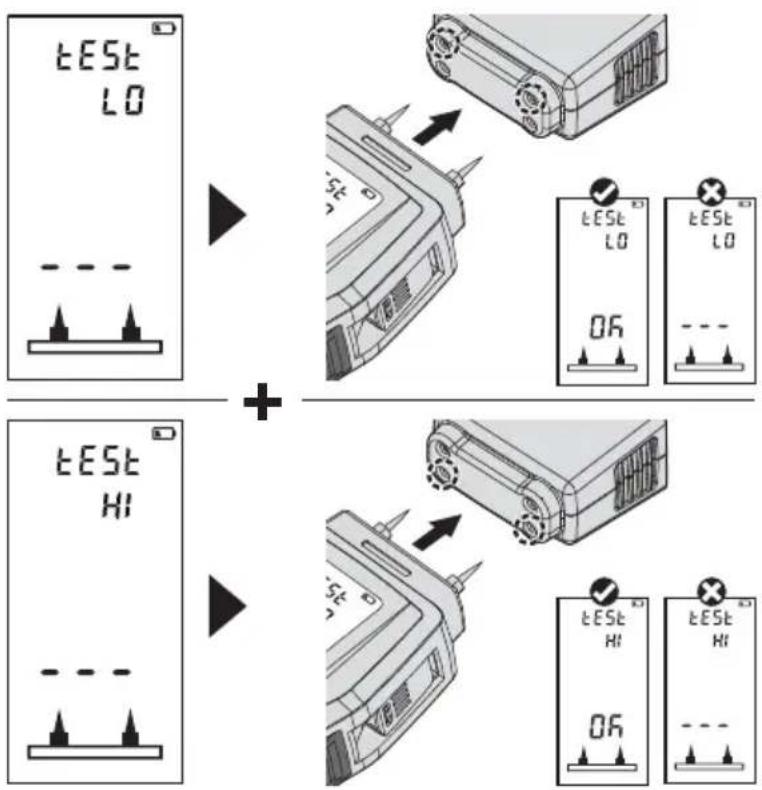

21 Funkce vlastního testu

TEST LO + TEST LO TEST LO TEST HI TEST HI TEST HI TEST HI

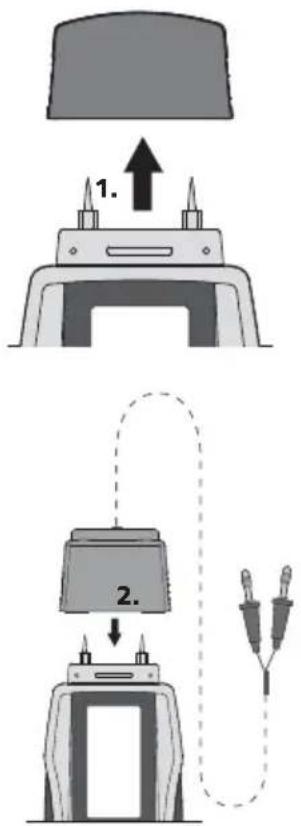

22 Pøipojení hloubkových elektrod s propojovacím kabelem (è. výr. 082.026A)

Použití hloubkových elektrod

1. Nasazovací kulatá hloubková elektroda (neizolovaná, ø 2 mm)

Pro miøení vlhkosti ve stavebních a izolaèních hmotách nebo miøení nad spárami nebo køížením spár.

1. Nasazovací kulatá hloubková elektroda (izolovaná, ø 4 mm)

Pro mìøení vlhkosti ve skrytých rovinách souèástí vícevrstvých stìnových nebo stropních dílců.

1. Nasazovací hloubková elektroda s kartáèem

Pro miøení vlhkosti v homogenní stavební hmotì. Ke kontaktu dochází pomocí kartáèové hlavy.

1. Nasazovací plochá hloubková elektroda (izolovaná, ø 1 mm plochá)

Pro cílené miøení vlhkosti ve skrytých rovinách soueástí vícevrstvých stinových nebo stropních dílců.

Elektrody lze zasadit napø. skrz okrajový pásek nebo pøechod stiny a stropu.

Použití hloubkových elektrod

Vzdálenost navrtaných otvorů by měla být mezi 30 a 50 mm a pro kartáčové elektrody by měl být ř 8 mm. Po navrtání otvorů by se měl otvor opět uzavřít a počkat cca. 30 minut, aby vlhkost odpařující se díky tepla při vrtání dosáhla opět své původní hodnoty. Jinak může dojít k nesprávným výsledkům miøení.

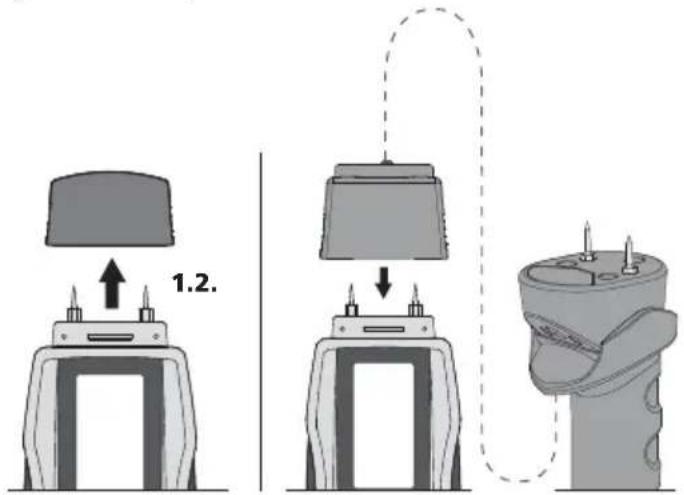

23 Pøipojení externí ruèní elektrody (è. výr. 082.024)

Externí ruèní elektroda je vhodná po všechny druhy døev a mikké stavební hmoty. Funkci vlastního testu lze provádit i s externí ruèní elektrodou (viz krok 21). Dbejte na to, aby byla spojovací krytka spolehlivi spojena s MultiWet-Master.

Pokud elektrodu nepoužíváte, mějte ji vždy v přepravním kufříku, aby nedošlo k poranění špičatými měřícími elektrodami.

1.2.

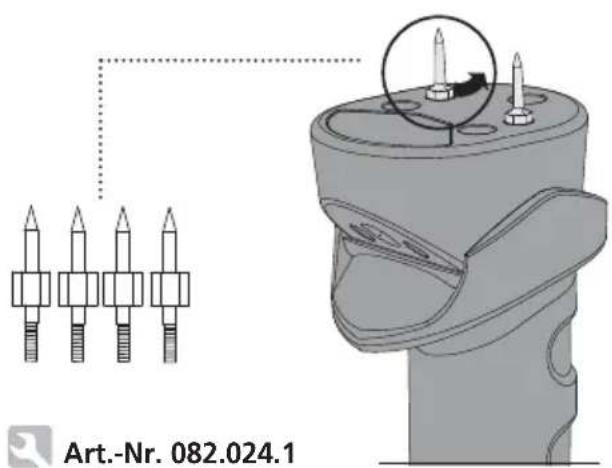

24 Výměna měřících hrotů

Fungování a provozní bezpečnost je zajištěna jen tehdy, pokud se měřící přístroj používá v rámci uvedených klimatických podmínek a používá se za účelem, pro který byl zkonstruován. Posouzení výsledků měření a z toho vyplývajících opatření je na zodpovědnosti uživatele, podle příslušného úkolu práce.

Technické parametry
Měření klimatu v místnosti
Rozsah měření / přesnost okolní teploty	-10 °C ... 60 °C / ± 2°C
Rozsah měření / přesnost relativní vlhkosti vzduchu	20% ... 90% rH / ± 3%
Zobrazení rosného bodu -20 °C ... 60 °C
Rozlišení relativní vlhkosti vzduchu ± 1%
Rozlišení rosného bodu 1 °C
Odporové měření
Princip měření Měření vlhkosti materiálu pomocí	integrovaných elektrod; 3 skupiny dřeva, 19 stavebních materiálů, indexový režim, funkce autotestu
Rozsah měření / přesnost	Dřevo:0...30% / ± 1%, 30...60% / ± 2%,60...90% / ± 4%Ostatní materiály:± 0,5%
Kapacitní měření
Princip měření Kapacitní měření pomocí integrovaných	gumových elektrod
Rozsah měření / přesnost	Měkké dřevo (softwood):0%...52% / ± 2% (6%...30%)Tvrdé dřevo (hardwood):0%...32% / ± 2% (6%...30%)
Pracovní teplota 0 °C ... 40 °C
Teplota skladování -20 °C ... 70 °C
Napájení Typ 9V E blok typ 6LR22
Hmotnost 185 g

Technické změny vyhrazeny. 10.11

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: www.laserliner.com/info
