MultiWetMaster - équipements de mesure Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hygromètre pour matériaux de construction et bois
Marque	Laserliner
Modèle	MultiWetMaster
Alimentation	Pile 9V (type 6LR61 / 6LR22)
Poids	185 g
Principe de mesure	Mesure par résistance (pointes) et capacitive (contacts caoutchouc)
Plage humidité bois (résistance)	0 à 90 % / Précision : ±1 % (0-30 %), ±2 % (30-60 %), ±4 % (60-90 %)
Plage humidité bois (capacitive)	Bois tendre : 0-52 % ; Bois dur : 0-32 % / Précision : ±2 % (6-30 %)
Plage température ambiante	-10 °C à 60 °C / Précision ±2 °C
Plage humidité relative air	20 % à 90 % RH / Précision ±3 %
Indication du point de rosée	-20 °C à 60 °C
Affichage	LCD rétroéclairé avec réglages AUTO/ON/OFF
Indication DEL	12 barres : 4 vertes (sec), 3 jaunes (humide), 5 rouges (mouillé) + signal sonore
Matériaux prédéfinis	19 matériaux de construction (1-19), 3 groupes bois (A, B, C) pour résistance ; 2 groupes bois (S, H) pour capacitif
Mode Index	Valeur indicée (0-1000) indépendante du matériau pour mesures comparatives
Fonctions spéciales	Auto-Hold, auto-test, compensation température matière, seuils DEL réglables en mode Index
Capteur climat ambiant	Escamotable, mesure température et humidité de l'air
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 70 °C
Accessoires optionnels	Électrodes de profondeur (réf. 082.026A), électrode portative externe (réf. 082.024)
Sécurité	Capuchon de protection obligatoire lors du transport ; ne pas enfoncer les pointes de force
Entretien	Nettoyer avec un chiffon sec ; éviter poussière et saleté sur les contacts
Conformité	Directive DEEE ; normes UE pour libre circulation

FOIRE AUX QUESTIONS - MultiWetMaster Laserliner

Comment mesurer l'humidité dans le bois avec le MultiWetMaster ?

Pour mesurer l'humidité dans le bois, utilisez la méthode par résistance (pointes) ou capacitive (contacts caoutchouc). En mode résistance, sélectionnez le groupe de bois (A, B ou C) avec la touche SET, enfoncez les électrodes dans le bois parallèlement aux veines, attendez que le symbole % cesse de clignoter. Pour la mesure capacitive, choisissez le type de bois (S pour tendre, H pour dur), appliquez les contacts fermement sur la surface. La profondeur de mesure capacitive est limitée à 30 mm.

Quelle est la différence entre la mesure par résistance et la mesure capacitive ?

La mesure par résistance utilise deux pointes métalliques enfoncées dans le matériau pour mesurer la conductivité électrique. Elle est ponctuelle et peut nécessiter des trous. La mesure capacitive utilise des contacts en caoutchouc à la surface, mesurant la constante diélectrique. Elle est non destructive et sonde une zone plus large mais moins profonde.

Comment sélectionner le matériau à mesurer ?

Appuyez sur la touche SET pour faire défiler les matériaux prédéfinis. Pour la mesure par résistance, vous avez le choix entre 19 matériaux de construction (1A à 19) et 3 groupes de bois (A, B, C). Pour la mesure capacitive, deux groupes de bois (S et H). Vous pouvez aussi utiliser le mode Index, indépendant du matériau, pour des mesures comparatives.

Que signifie le mode Index et quand l'utiliser ?

Le mode Index affiche une valeur indicée de 0 à 1000 qui augmente avec l'humidité, sans référence à un matériau spécifique. Il est utile pour des matériaux inconnus ou sans ligne caractéristique, ou pour des mesures comparatives rapides. Vous pouvez y régler les seuils mouillé/sec pour l'affichage DEL.

Comment interpréter l'affichage DEL ?

L'affichage DEL comporte 12 barres : les 4 premières vertes indiquent un matériau sec, les 3 jaunes un matériau humide, et les 5 rouges un matériau mouillé. Un signal sonore retentit en zone rouge. En mode Index, les seuils sont réglables.

Comment utiliser le capteur de climat ambiant ?

Dépliez le capteur escamotable latéral pour une meilleure circulation d'air. Placez-le près de la zone à mesurer et attendez la stabilisation. L'écran affiche la température ambiante, l'humidité relative de l'air et la température du point de rosée calculée.

Quand utiliser les électrodes de profondeur ?

Les électrodes de profondeur (réf. 082.026A) sont utilisées pour mesurer l'humidité dans les couches cachées des constructions murales ou de plafond, à travers les joints ou les isolants. Quatre types sont disponibles : ronde non isolée, ronde isolée, à brosse et plate. Percez des trous de 8 mm de diamètre avec un écart de 30-50 mm, puis attendez environ 30 minutes avant de mesurer.

Comment remplacer les pointes de mesure ?

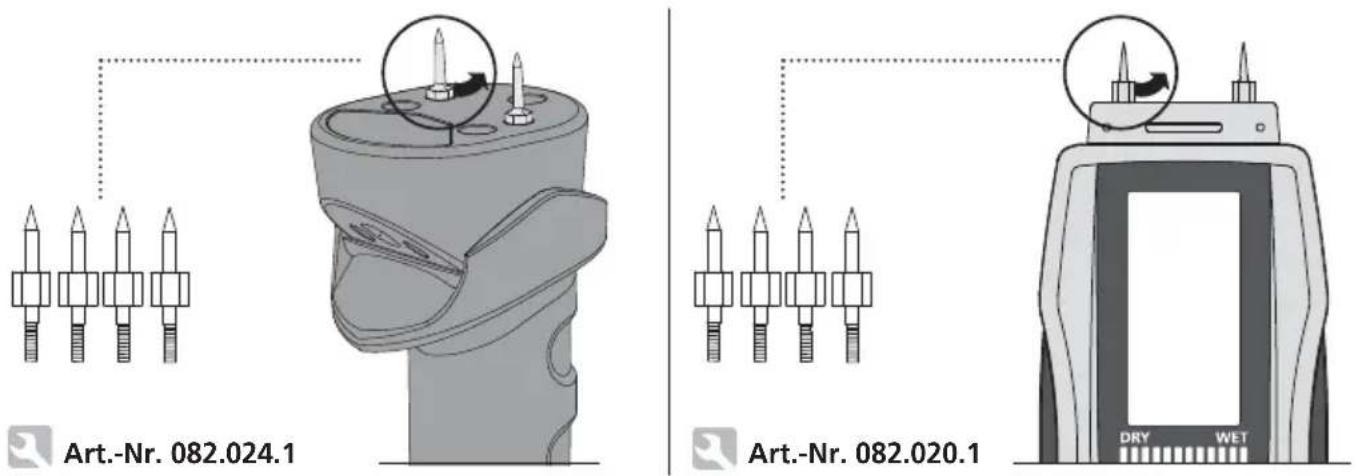

Les pointes de mesure sont vissées. Utilisez un outil approprié pour dévisser les pointes usées et vissez les nouvelles. Assurez-vous qu'elles sont bien fixées. Remettez le capuchon de protection après utilisation.

Quelle pile utiliser et comment la remplacer ?

L'appareil fonctionne avec une pile 9V de type 6LR61 ou 6LR22. Ouvrez le compartiment à piles au dos, retirez l'ancienne pile, insérez la nouvelle en respectant la polarité, puis refermez. Utilisez une pile alcaline de bonne qualité.

Comment régler l'unité de température (°C/°F) ?

Maintenez la touche MODE enfoncée pendant 1 seconde pour entrer dans le menu. Appuyez 4 fois sur MODE jusqu'à voir 'UNI' à l'écran. Utilisez SET pour basculer entre °C et °F. Le réglage est mémorisé.

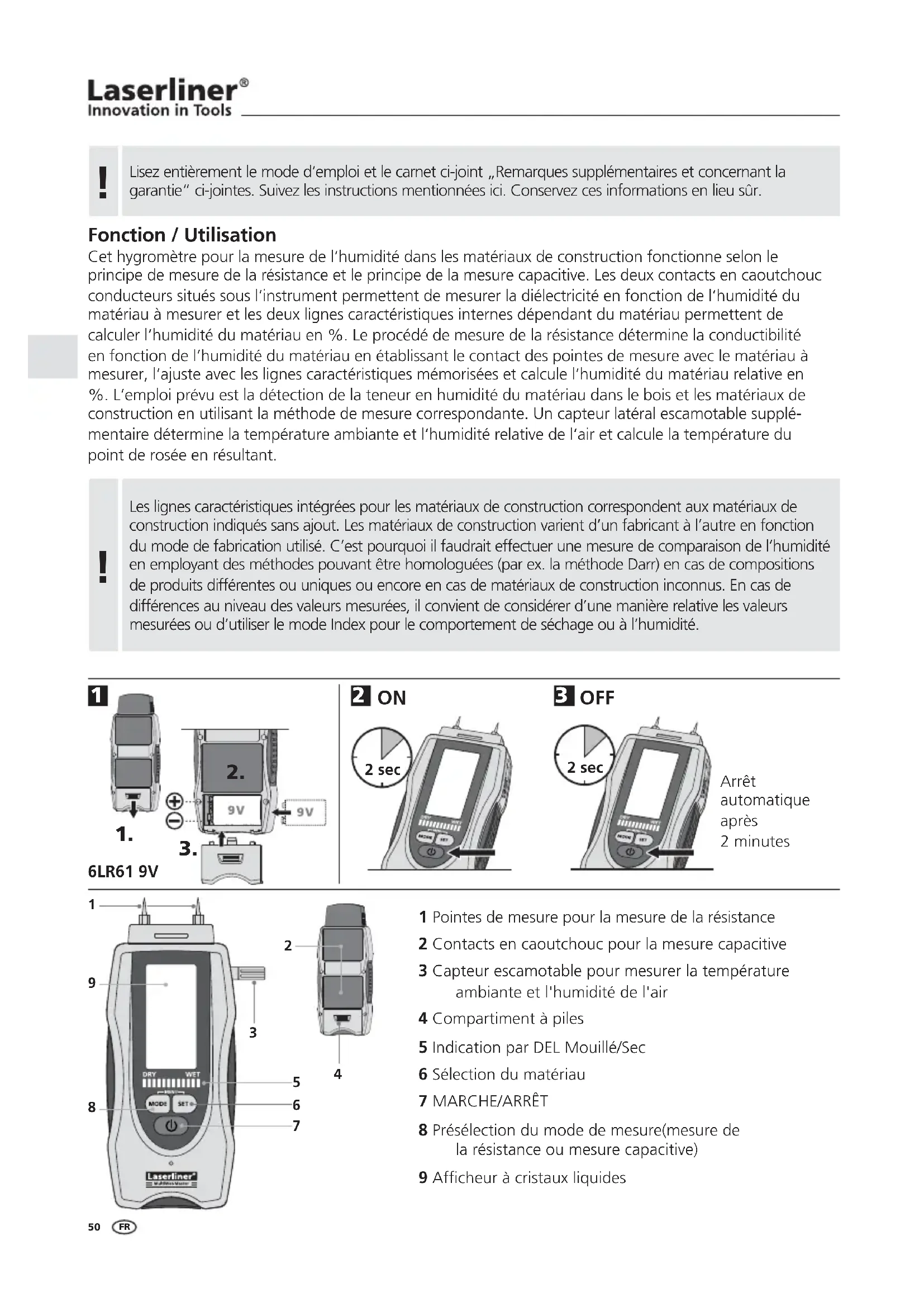

MODE D'EMPLOI MultiWetMaster Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie” ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.

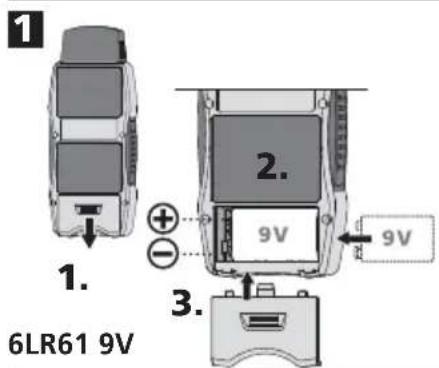

Fonction / Utilisation

Cet hygromètre pour la mesure de l'humidité dans les matériaux de construction fonctionne selon le principe de mesure de la résistance et le principe de la mesure capacitive. Les deux contacts en caoutchouc conducteurs situés sous l'instrument permettent de mesurer la diélectricité en fonction de l'humidité du matériau à mesurer et les deux lignes caractéristiques internes dépendant du matériau permettent de calculer l'humidité du matériau en %. Le procédé de mesure de la résistance détermine la conductibilité en fonction de l'humidité du matériau en établissant le contact des pointes de mesure avec le matériau à mesurer, l'ajuste avec les lignes caractéristiques mémorisées et calcule l'humidité du matériau relative en %. L'emploi prévu est la détection de la teneur en humidité du matériau dans le bois et les matériaux de construction en utilisant la méthode de mesure correspondante. Un capteur latéral escamotable supplémentaire détermine la température ambiante et l'humidité relative de l'air et calcule la température du point de rosée en résultant.

!

Les lignes caractéristiques intégrées pour les matériaux de construction correspondent aux matériaux de construction indiqués sans ajout. Les matériaux de construction varient d'un fabricant à l'autre en fonction du mode de fabrication utilisé. C'est pourquoi il faudrait effectuer une mesure de comparaison de l'humidité en employant des méthodes pouvant être homologuées (par ex. la méthode Darr) en cas de compositions de produits différentes ou uniques ou encore en cas de matériaux de construction inconnus. En cas de différences au niveau des valeurs mesurées, il convient de considérer d'une manière relative les valeurs mesurées ou d'utiliser le mode Index pour le comportement de séchage ou à l'humidité.

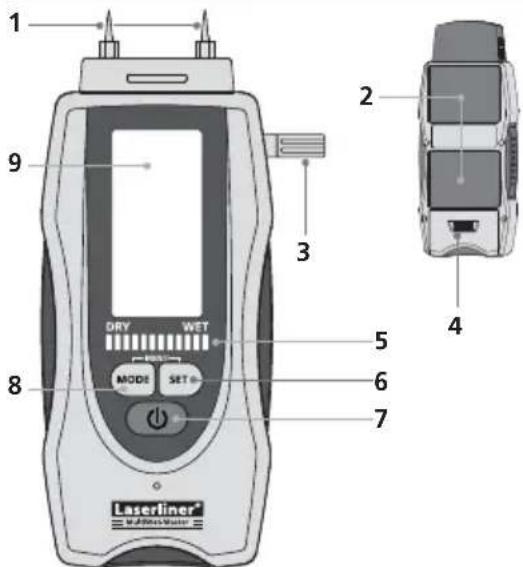

1 Pointes de mesure pour la mesure de la résistance
2 Contacts en caoutchouc pour la mesure capacitive
3 Capteur escamotable pour mesurer la température ambiante et l'humidité de l'air
4 Compartiment à piles
5 Indication par DEL Mouillé/Sec
6 Sélection du matériau

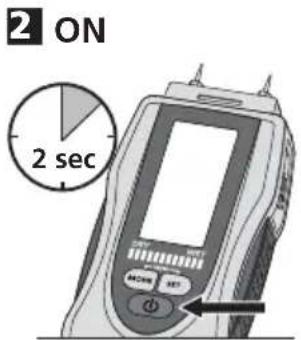

7 MARCHE/ARRÊT
8 Présélection du mode de mesure(mesure de la résistance ou mesure capacitive)
9 Afficheur à cristaux liquides

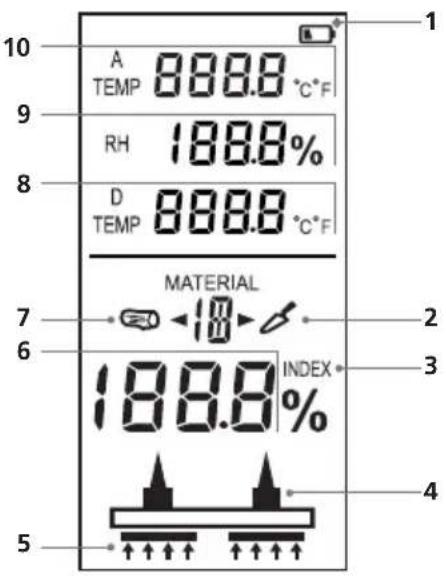

1 Charge de la pile
2 Identifi cation des matériaux Matériaux de construction Mesure de la résistance : 1 à 19
3 Mode Index
4 Mesure de la résistance
5 Mesure capacitive
6 Affi chage de la valeur de mesure en % de l'humidité relative du matériau
7 Identifi cation des matériaux Bois Mesure de la résistance : A, B, C Mesure capacitive : S (Softwood - bois tendre), H (Hardwood - bois dur)
8 Température du point de rosée en °C / °F
9 Humidité relative de l'air en %
10 Température ambiante en °C / °F

Mouillé/Sec Affichage par DEL

DEL à 12 barres : 0 à 4e DEL vertes = sec

5e à 7e DEL jaunes = humide

8e à 12e DEL rouges = mouillé

4 Mesure du climat ambiant

L'instrument de mesure est doté d'un boîtier contenant un capteur escamotable permettant de mesurer de manière optimale le climat ambiant. Approchez la tête du capteur à proximité de la position à mesurer et attendez que l'affichage se soit suffisamment stabilisé. Les valeurs mesurées relatives au climat ambiant sont visibles en permanence sur l'affi cheur.

Il est également possible de procéder à la mesure avec le capteur replié. Le capteur déplié permet cependant d'obtenir un meilleur échange de l'air afin de stabiliser plus rapidement les valeurs du capteur.

Humidité relative de l'air

L'humidité relative de l'air est indiquée avec la vapeur d'eau par rapport à l'humidité maximale possible de l'air (100 %). La quantité d'absorption dépend de la température. L'humidité de l'air correspond ainsi à la quantité de la vapeur d'eau contenue dans l'air. L'humidité de l'air peut être comprise entre 0 et 100 % rH. 100 % = Point de saturation. L'air ne peut plus absorber de l'eau à la température et à la pression d'air actuelles.

Température du point de rosée

La température du point de rosée est la valeur à laquelle l'air actuel condenserait. Le MultiWet-Master calcule la température du point de rosée à partir de la température ambiante, de l'humidité de l'air relative et de la pression ambiante. Si la température baisse en dessous de la température du point de rosée sur une surface, du condensat (de l'eau) se forme à la surface.

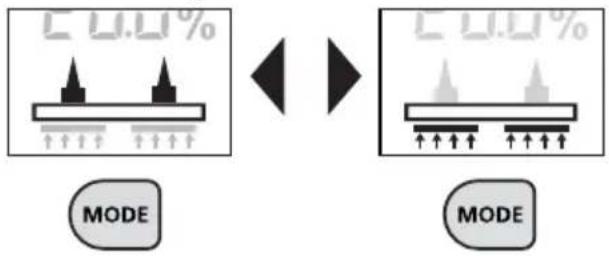

5 Sélection du procédé de mesure

L'instrument est doté de deux procédés de mesure différents. La mesure utilisant le procédé de mesure de la résistance a lieu via les pointes de contrôle et celle utilisant le procédé de mesure capacitive a lieu via les surfaces de contact situées sur la face inférieure de l'instrument. La touche „Mode“ permet de commuter entre les deux procédés de mesure.

Résistance Capacitive

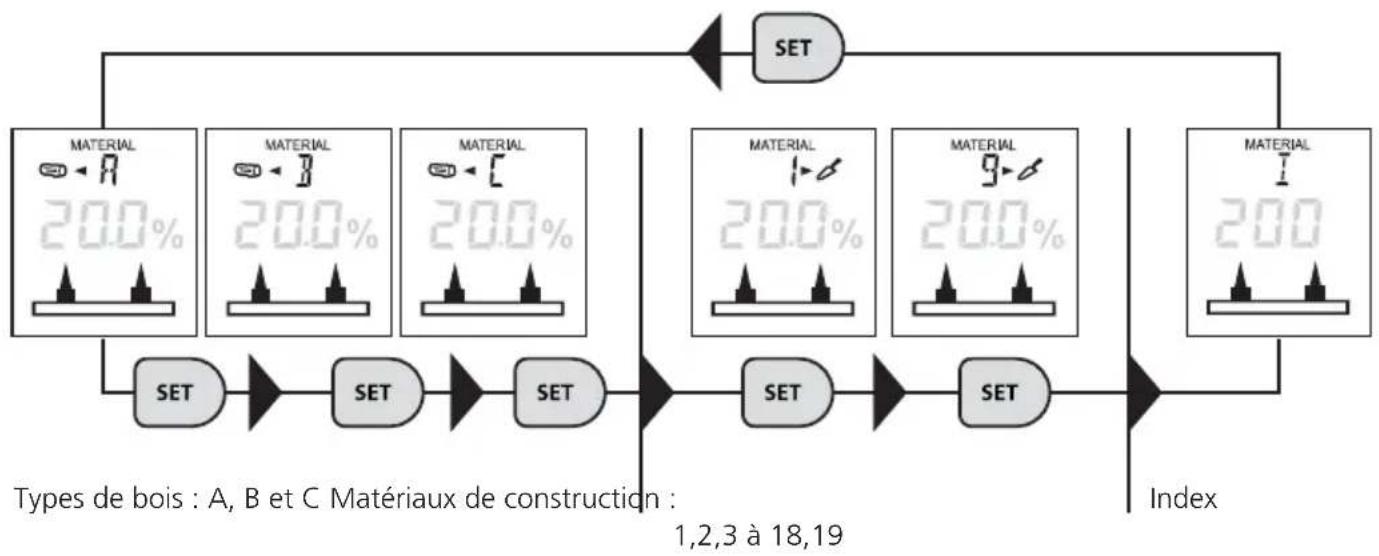

6 Procédé de mesure de la résistance / Sélection du matériau

Dans le cas du procédé de mesure de la résistance, il y a, au choix, différents matériaux de construction, types de bois et également un mode Index indépendant du matériau. Les mesures effectuées en mode Index sont indépendantes du matériau et conviennent à des matériaux qui n'ont pas de lignes caractéristiques. Il est possible de sélectionner le matériau souhaité en appuyant sur la touche „SET“. Consultez les tableaux ci-dessous aux sections 7 et 8 pour connaître les matériaux sélectionnables pour le bois et les matériaux de construction.

7 Tableau des matériaux pour le procédé de mesure de la résistance

Matériaux de construction
1A	Béton C12 / 15	7	Chape en ciment avecajout de matière plastique	15 Pâte de magnésie, xylolite
1B	Béton C20 / 25			16 Polystyrène,polystyrène expansé
1C	Béton C30 / 37	8	Chape en ciment ARDURAPID
2	Béton alvéolé (levier)	9	Chape à l'anhydrite	17 Plaques à fibresdouces bois avec bitume
3	Grès argilo-calcaire, masse volumique brute 1.9	10	Chape Elastizell
		11	Chape en plâtre	18 Panneau de particuleslié au ciment
4	Enduit en plâtre	12	Pâte de bois chape enmortier
5	Chape en ciment			19 Brique, tuile
6	Chape en cimentavec ajout de bitume	13	Mortier de chaux KM 1/3
		14	Mortier au ciment ZM 1/3

8 Tableau des matériaux pour le procédé de mesure de la résistance

Bois
A	B		C
Abachi	Agba (Tola)	Châtaignier - Marronnier d'Inde	Afromosia
Abura	Érable		Hévêa
Doussié	Aulne	Khaya, Acajou d'Afrique	Imbuia
Poirier	Alerce	Pin	Kokrodua
Framiré	Acajou de Cayenne	Cerisier	Niové Bidinkala
Pin brésilien	Andiroba	Kosipo	Tola - véritable, rouge
Hêtre	Tremble	Mélèze d'Europe	Liège
Dabéma	Balsa	Limba	Panneaux de particules de mélamine
Ébène	Basralocus	Acajou d'Afrique
Chêne rouge d'Amérique	Bruyère arborescente	Makoré	Panneaux de particules en résine de Phénol
Chêne blanc	Ébiara (Poculi)	Mélèze
Frêne Pau-Amarela	Bouleau	Peuplier (tous)
Frêne américain	Campêche	Prunier
Frêne du Japon	Cèdre	Pin parasol
Hickory-peuplier argenté	Charme commun	Santal rouge
Hickory-Swap	Campêche	Orme
Ilomba	Aiélé	Pin maritime
Tabebuia	Fromager	Chêne pédonculé
Iroko	Douka/Makoré	Chêne vert
Tilleul	Pin douglas	Tola
Tilleul américain	Chêne	Tola - Branca
Noyer d'Amérique	Chêne vert, pédonculé, sessile	Noyer
Niangon		Thuya géant
Niové	Emien (Alstonia congensis)	Érable blanc
Okoumé		Bouleau blanc
Palissandre	Aulne rouge, Aulne noir	Hêtre blanc
Palissandre de Rio	Frêne	Peuplier blanc
Hêtre rouge	Epicéa	Pin cembro
Chêne rouge	Frêne commun	Peuplier tremble
Teck	Bouleau jaune	Prunier
Saule	Pin jaune	Cyprès - véritable
Chêne blanc	Charme	Carton dur
Cèdre	Hickory-peuplier argenté	Panneaux de fibres isolants
Cyprès C. Lusit	Hickory-peuplier
Carton	Izombé	Panneaux durs de fibres
	Jacareuba	Panneaux de particules de kauramine
	Jarrah
	Orme	Papier
	Karri	Textiles

9 Procédé de mesure de la résistance / Mesure de l'humidité dans un matériau

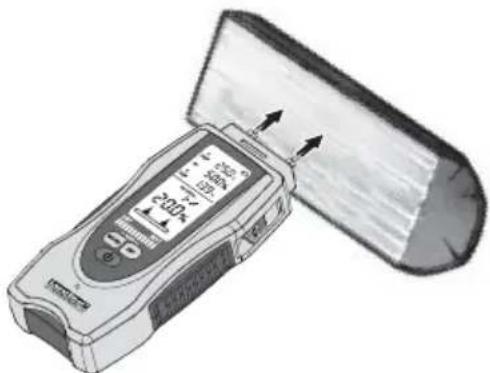

S'assurer qu'aucune conduite d'alimentation (câbles électriques, conduites d'eau, etc.) ne passe à l'emplacement de la mesure ou qu'il n'y a pas de fond métallique. Enfoncer les électrodes de mesure autant que possible dans le matériau à mesurer, ne les enfoncer cependant jamais en forçant dans le matériau à mesurer car cela pourrait endommager l'instrument. Retirer systématiquement l'instrument de mesure en le bougeant de droite à gauche. Pour minimiser les erreurs de mesure, procéder à des mesures comparatives à plusieurs emplacements. Risques de blessures à cause des électrodes de mesure pointues. Poser systématiquement le capuchon de protection pour le transport et en cas de non-utilisation.

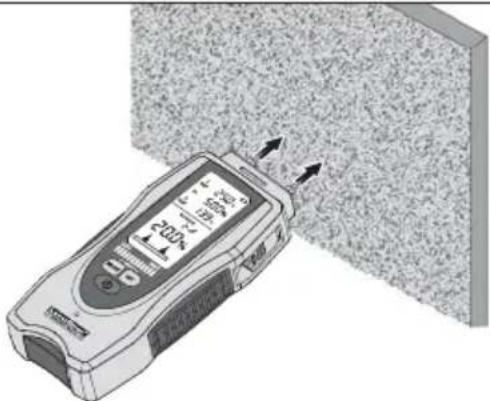

Matériaux de construction minéraux

Tenir compte du fait que des parois (surfaces) composées de différents matériaux ou encore que la composition différente des matériaux de construction peut(vent) fausser les résultats de mesure. Procéder à plusieurs mesures comparatives. Attendre que le symbole % ne clignote plus et soit allumé en permanence. Ce n'est qu'à partir de ce moment que les valeurs mesurées sont stables.

L'emplacement à mesurer doit être non traité et exempt de branches, de saletés ou de résine. Ne pas effectuer de mesure sur les surfaces d'attaque étant donné que le bois sèche particulièrement vite à cet endroit et que cela pourrait fausser les résultats de mesure. Procéder à plusieurs mesures comparatives. Attendre que le symbole % ne clignote plus et soit allumé en permanence. Ce n'est qu'à partir de ce moment que les valeurs mesurées sont stables.

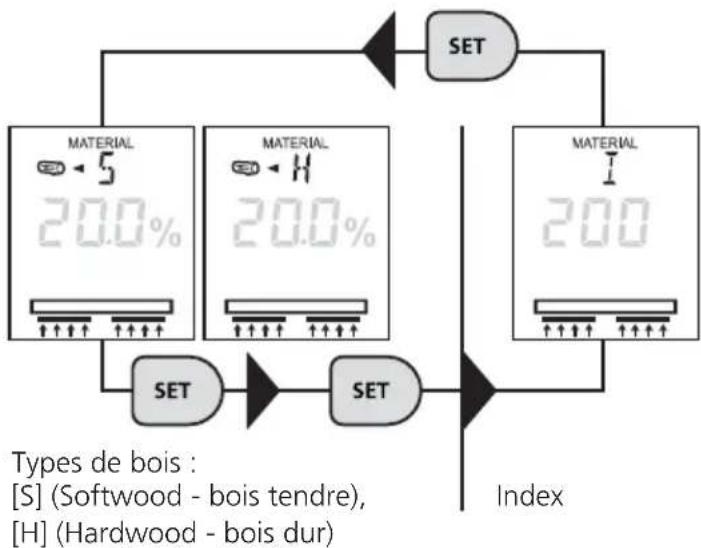

10 Procédé de mesure capacitive / Sélection du matériau

Il existe deux groupes de bois différents et le mode Index indépendant du matériau au choix pour le procédé de mesure capacitif. Les mesures effectuées en mode Index sont indépendantes du matériau et conviennent à des matériaux qui n'ont pas de lignes caractéristiques. Il est possible de sélectionner le matériau souhaité en appuyant sur la touche „SET“. Les groupes de bois sélectionnables sont regroupés dans le tableau suivant, à la section 11.

11 Tableau des matériaux pour le procédé de mesure capacitif

Softwood Bois à faible densité : par ex. épicéa, pin, tilleul, peuplier, cèdre et acajou

Hardwood Bois à densité plus élevée : par ex. hêtre, chêne, frêne et bouleau

12 Remarques concernant l'utilisation

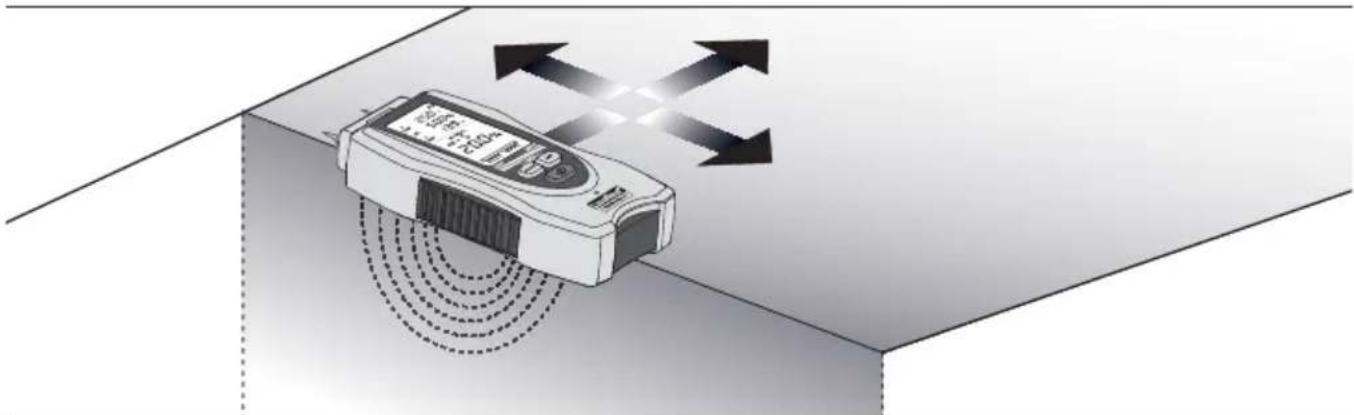

• Poser entièrement les contacts en caoutchouc conducteurs sur le matériau à mesurer et les appuyer légèrement de manière homogène pour obtenir un bon contact.
• La surface du matériau à mesurer devrait être exempte de poussières et de saletés
• Respecter un écart minimal de 5 cm par rapport aux objets métalliques
• Les tubes métalliques, les câbles électriques et l'acier à béton peuvent fausser les résultats de mesure
• Effectuer les mesures à plusieurs points de mesure

13 Calcul de l'humidité du matériau

En raison de la nature et de la composition différentes des matériaux, il est nécessaire de tenir compte des remarques d'utilisation spécifiques pour déterminer l'humidité :

Bois : La mesure doit être effectuée avec le côté allongé de l'instrument orienté parallèlement aux veines du bois. La profondeur de mesure maximale possible pour le bois est limitée à 30 mm mais varie cependant en fonction des différentes densités des types de bois. Lors de la mesure de plaques de bois minces, il convient de les empiler dans la mesure du possible car sinon une trop petite valeur s'afficherait. En cas de mesure de bois utilisés ou posés de manière fixe, différents matériaux entrent en ligne de compte dans la mesure en raison de la construction et du traitement chimique (par ex. peinture). C'est pourquoi, les valeurs mesurées ne sont que relatives. Il est cependant possible de très bien localiser des différences dans la répartition de l'humidité, des endroits humides possibles et ainsi, par ex., des dommages dans l'isolation.

La plus grande précision est atteinte entre 6 % et 30 % de l'humidité du matériau. On constate une répartition irrégulière de l'humidité pour les bois très secs (< 6 %) et une inondation des fibres ligneuses lorsque le bois est très mouillé (> 30 %). Valeurs indicatives pour l'utilisation du bois par rapport à l'humidité relative en % du matériau :

• Utilisation à l'extérieur : 12 % à 19 %
• Utilisation dans des pièces non chauffées : 12 % à 16 %
• Utilisation dans des pièces chauffées (12 °C à 21 °C) : 9 % à 13 %
• Utilisation dans des pièces chauffées (> 21 °C) : 6 % à 10 %

Exemple : 100 % d'humidité du matériau pour 1 kg de bois humide = 500 g d'eau.

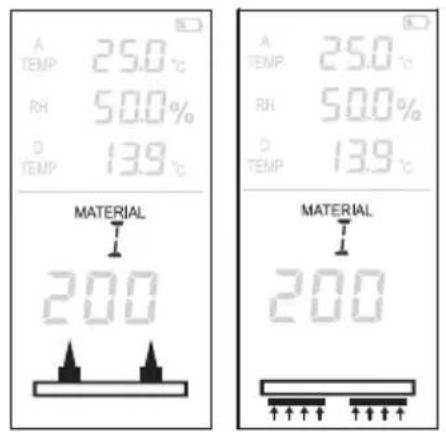

14 Mode Index

Le mode Index sert à repérer rapidement de l'humidité en procédant à des mesures comparatives sans indiquer directement l'humidité du matériau en %. La valeur indiquée (0 à 1000) est une valeur indicée qui augmente lorsque l'humidité du matériau augmente. Les mesures effectuées en mode Index sont indépendantes du matériau et conviennent à des matériaux qui n'ont pas de lignes caractéristiques. Dans le cas de valeurs très divergentes dans le cadre de mesures comparatives, il faut localiser rapidement la variation de l'humidité dans le matériau.

Il est possible d'utiliser le mode Index aussi bien avec le procédé de mesure de la résistance qu'avec le procédé de mesure capacitive. Pour régler le mode Index, voir les étapes 6 et 10.

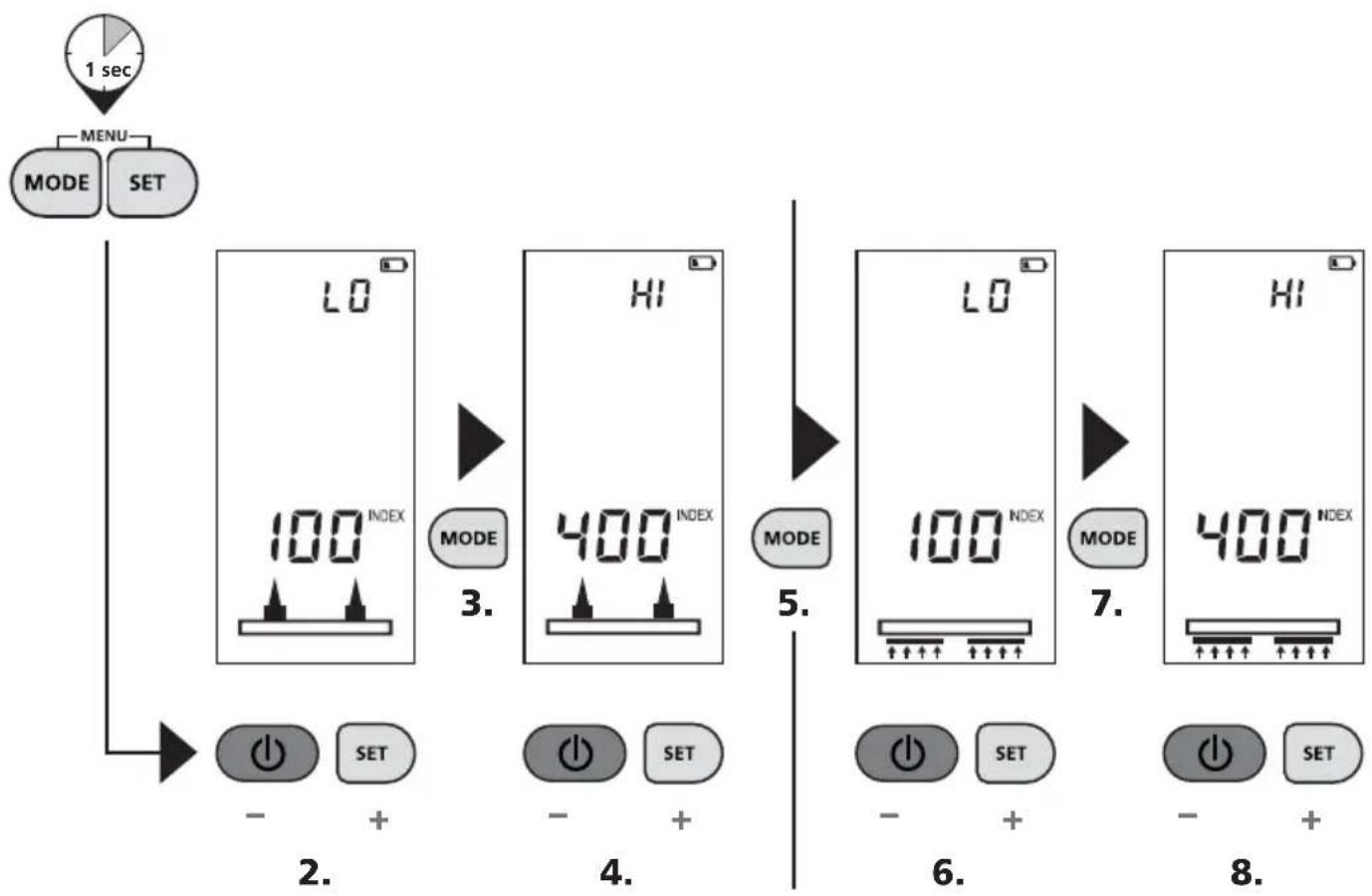

15 Réglage des seuils mouillé/sec dans le mode Index

Le témoin à DEL mouillé/sec est programmé sur les lignes caractéristiques des matériaux correspondantes si bien que les DEL signalent si le matériau doit être classé dans la catégorie « sec », « humide » ou « mouillé ». Les valeurs du mode Index indépendantes du matériau sont cependant indiquées sur une échelle neutre dont la valeur augmente plus l'humidité augmente. En définissant les valeurs finales pour « sec » et « mouillé », le témoin à DEL est spécialement programmable pour le mode Index. La valeur de différence entre la valeur indiquée pour « sec » et « mouillée » est répartie sur les douze DEL.

16 Indication par DEL Mouillé/Sec

Outre l'affichage numérique de la valeur mesurée en % de l'humidité relative des matériaux, l'affichage par DEL offre une évaluation supplémentaire de l'humidité en fonction du matériau. L'affichage par DEL varie de gauche à droite en fonction de l'humidité croissante. L'affichage par DEL à 12 barres est divisé en quatre segments verts (sec), trois segments jaunes (humide) et 5 segments rouges (mouillé). Un signal sonore retentit également si le matériau est mouillé.

vertes = sec jaunes = humide rouges = mouillé

La classification „sec“ signifie que les matériaux ont atteint l'humidité d'équilibre dans une pièce chauffée et sont ainsi normalement adaptés à une utilisation ultérieure.

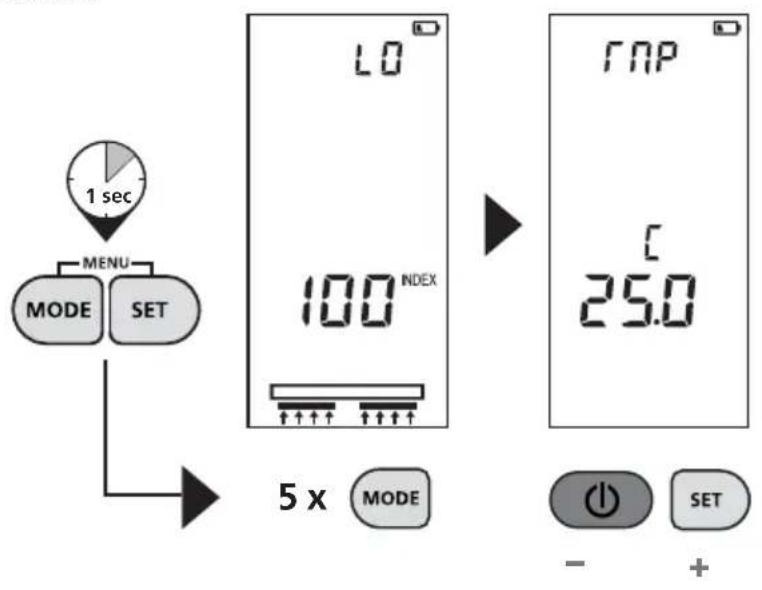

17 Compensation matériau-température

L'humidité relative du matériau dépend de la température du matériau. L'instrument compense automatiquement les différentes températures du matériau en mesurant la température ambiante et en utilisant cette valeur pour le calcul interne.

L'instrument de mesure permet également de régler manuellement la température du matériau, afi n d'augmenter la précision de la mesure. Cette valeur n'est pas mémorisée et doit être de nouveau réglée à chaque mise en marche de l'instrument.


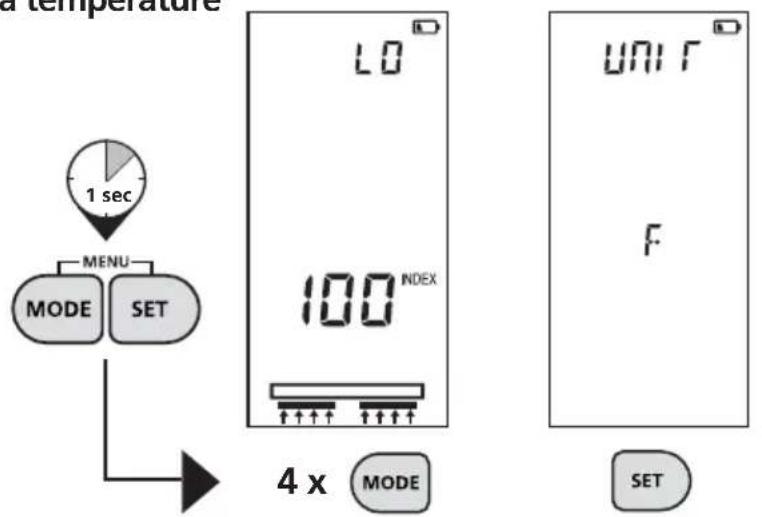

18 Réglage de l'unité de mesure de la température

L'unité de la température ambiante et de la compensation du matériel peut être réglée sur °C ou °F. Ce réglage est mémorisé de manière durable.

19 Écran d'affi chage à cristaux liquides - rétroéclairé

Trois réglages différents sont possibles pour l'éclairage de l'écran d'affi chage à cristaux liquides :

AUTO : l'éclairage de l'écran d'affichage à cristaux liquides s'éteint automatiquement en cas de non-utilisation de l'instrument de mesure et se rallume automatiquement pour les mesures.

ON : l'éclairage de l'écran d'affichage à cristaux liquides est allumé en permanence.

OFF : l'éclairage de l'écran d'affichage à cristaux liquides est éteint en permanence.

Ce réglage est mémorisé de manière durable.


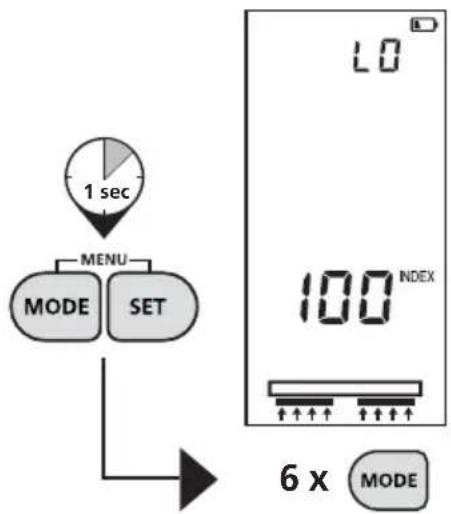

20 Fonction Auto-Hold

Une fois l'appareil retiré du matériau à mesurer, la dernière valeur mesurée est automatiquement conservée pendant 5 secondes. Les DEL clignotent pendant cet intervalle de temps et indiquent la dernière valeur mesurée.


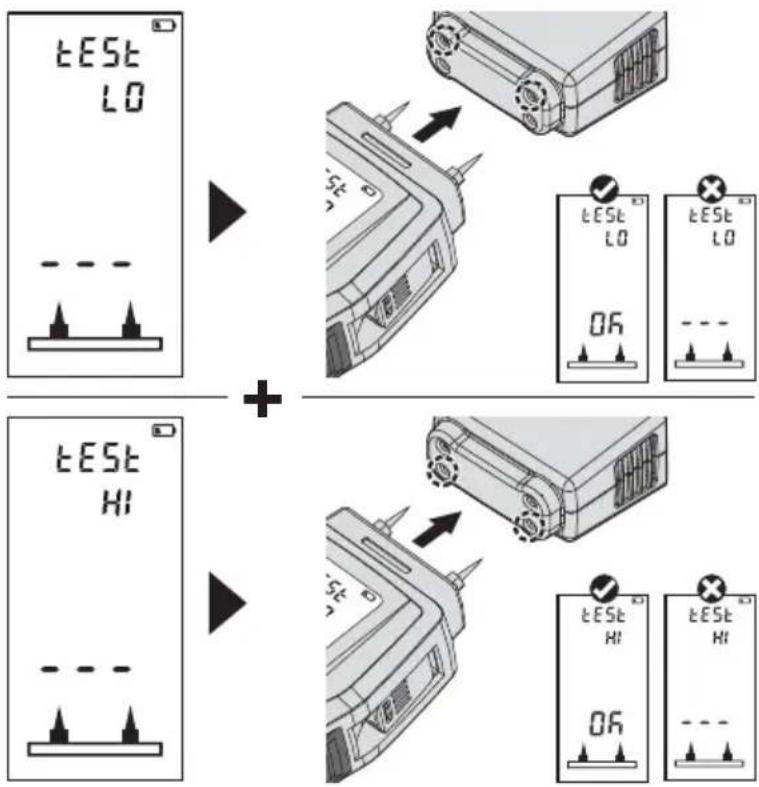

21 Fonction de test automatique


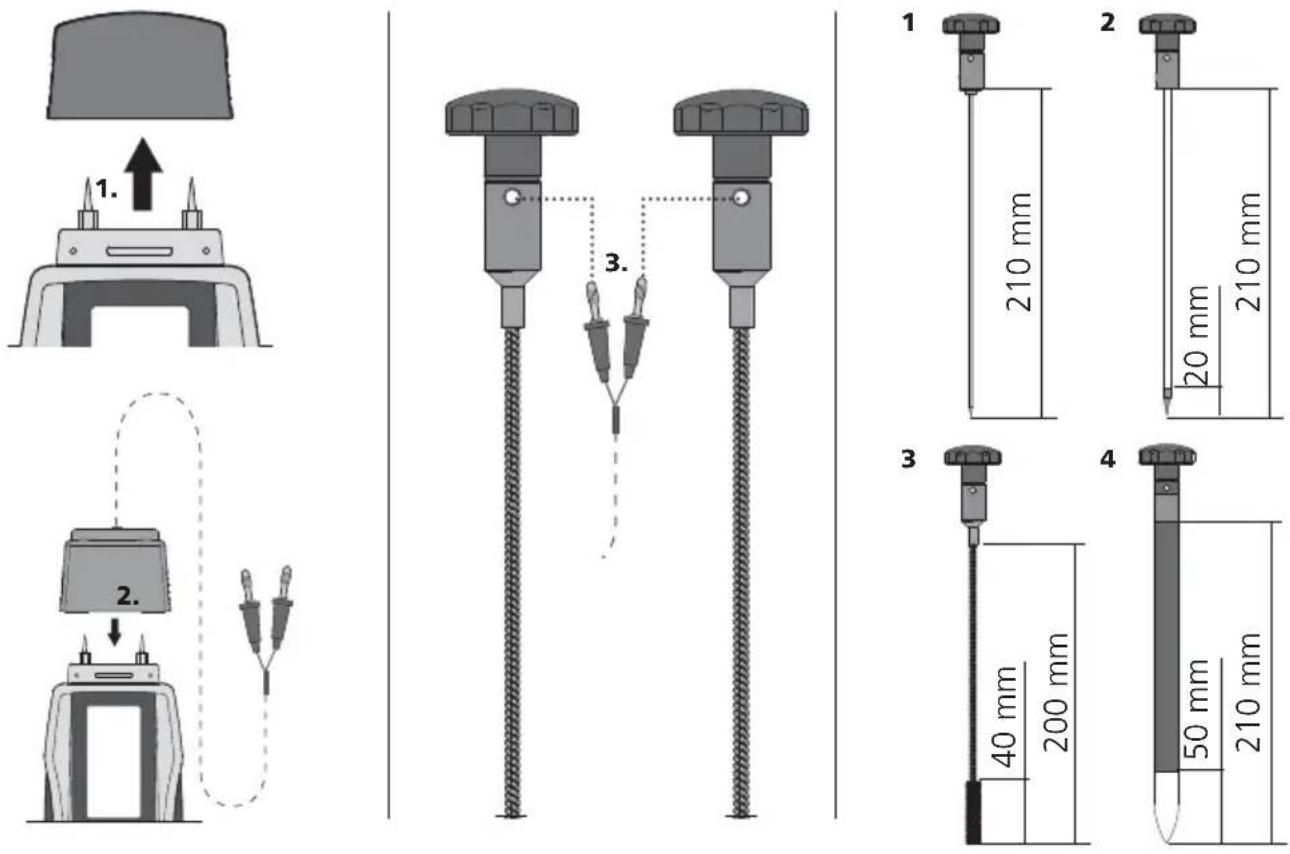

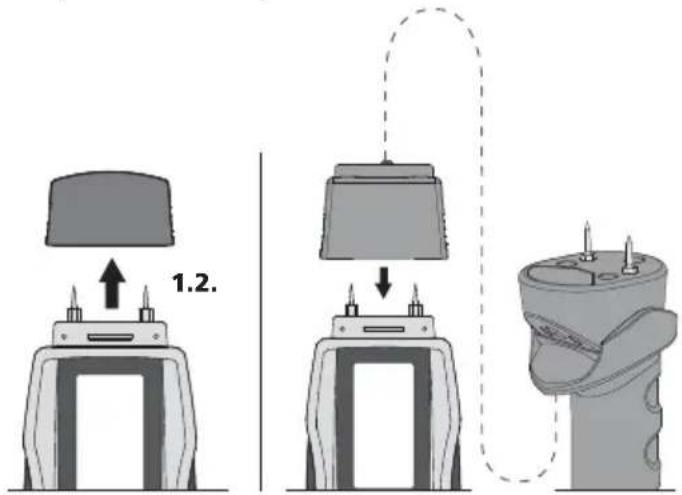

22 Raccordement des électrodes de profondeur avec le câble de connexion (réf. 082.026A)

Utilisation des électrodes de profondeur

1. Électrode de profondeur ronde à introduire (non isolée, diam. de 2 mm)

pour mesurer l'humidité dans les matériaux isolants et de construction ou pour effectuer des mesures via des joints ou des raccords de joints en croix.

2. Électrode de profondeur ronde à introduire (isolée, diam. de 4 mm)

pour mesurer l'humidité dans les niveaux d'éléments de construction cachés dans les constructions murales et de plafond à plusieurs coques.

3. Électrode de profondeur à introduire à brosse

pour mesurer l'humidité dans un matériau de construction homogène. Le contact a lieu via la tête en forme de brosse.

4. Électrode de profondeur plate à introduire (isolée, 1 mm plate)

pour mesurer de manière ciblée l'humidité dans les niveaux d'éléments de construction cachés dans les constructions murales et de plafond à plusieurs coques. Il est possible d'introduire les électrodes par ex. via la bande latérale ou sur la transition entre le mur et le plafond.

Utilisation des électrodes de profondeur

L'écart des alésages devrait être compris entre 30 et 50 mm et dans le diam. de 8 mm pour les électrodes à brosse. Refermer l'alésage après l'avoir percé et attendre environ 30 minutes, afin que l'humidité qui s'est évaporée via la chaleur des travaux d'alésage atteigne de nouveau sa valeur de départ. Les résultats de mesure pourraient être sinon faussés.

23 Brancher l'électrode portative externe (réf. 082.024)

L'électrode portative externe a été conçue pour mesurer l'humidité dans tous les types de bois et de matériaux de construction tendres. Il est également possible d'utiliser la fonction d'autotest avec l'électrode manuelle externe (voir l'étape 21) Faire attention à ce que le capuchon de connexion soit bien relié au MultiWet-Master.

En cas de non-utilisation, toujours conserver l'électrode portative dans la mallette de transport pour éviter toute blessure due aux électrodes de mesure pointues.

24 Remplacement des pointes de mesure

La fonction et la sécurité de fonctionnement ne sont garanties que si l'appareil est utilisé dans les conditions climatiques indiquées et uniquement pour les applications pour lesquelles il a été conçu. L'utilisateur est responsable de l'évaluation des résultats de mesure et des mesures en résultant selon la tâche à effectuer.

Données Techniques
Mesure du climat ambiant
Plage de mesure / Précision de la température ambiante -10 °C à 60 °C / ± 2 °C
Plage de mesure / Précision de l’humidité relative de l’air 20 % à 90 % d’humidité relative (rH) / ± 3 %
Indication du point de rosée -20 °C à 60 °C
Résolution de l’humidité relative de l’air ± 1 %
Résolution du point de rosée 1 °C
Procédé de mesure de la résistance
Principe de mesure Mesure de l’humidité du matériau via les électrodes intégrées ; 3 groupes de bois, 19 matériaux de construction, mode Index et fonction de test automatique
Plage de mesure et précision Bois : 0 à 30 % / ± 1 %, 30 à 60 % / ± 2 %, 60 à 90 % / ± 4 %Autres matériaux : ± 0,5 %
Procédé de mesure capacitive
Principe de mesure Mesure capacitive par électrodes de caoutchouc intégrées
Plage de mesure et précision Bois tendre (Softwood) : 0 % à 52 % / ± 2 % (6 % à 30 %)Bois dur (Hardwood) : 0 % à 32 % / ± 2 % (6 % à 30 %)
Température de fonctionnement 0 °C à 40 °C
Température de stockage -20 °C à 70 °C
Alimentation électrique Type 9 V E-bloc, type 6LR22
Poids 185 g

Sous réserve de modifi cations techniques. 10.11

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne. Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
