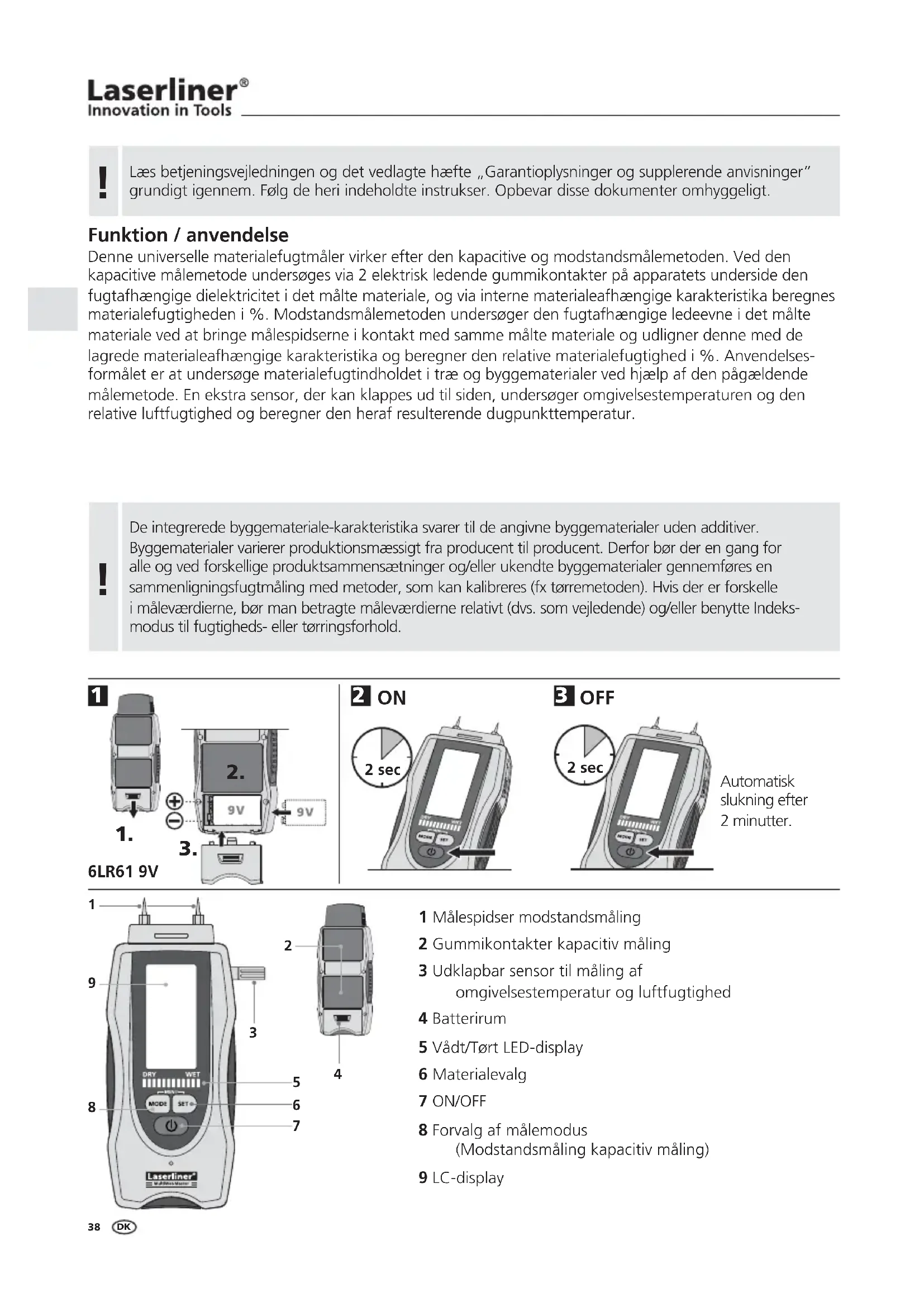

BRUGSANVISNING MultiWetMaster Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger” grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion / anvendelse

Denne universelle materialefugtmåler virker efter den kapacitive og modstandsmålemetoden. Ved den kapacitive målemetode undersøges via 2 elektrisk ledende gummikontakter på apparatets underside den fugtafhængige dielektricitet i det målte materiale, og via interne materialeafhængige karakteristika beregnes materialefugtigheden i %. Modstandsmålemetoden undersøger den fugtafhængige ledeevne i det målte materiale ved at bringe målespidserne i kontakt med samme målte materiale og udligner denne med de lagrede materialeafhængige karakteristika og beregner den relative materialefugtighed i %. Anvendelsesformålet er at undersøge materialefugtindholdet i træ og byggematerialer ved hjælp af den pågældende målemetode. En ekstra sensor, der kan klappes ud til siden, undersøger omgivelsestemperaturen og den relative luftfugtighed og beregner den heraf resulterende dugpunkttemperatur.

!

De integrerede byggemateriale-karakteristika svarer til de angivne byggematerialer uden additiver. Byggematerialer varierer produktionsmæssigt fra producent til producent. Derfor bør der en gang for alle og ved forskellige produktsammensætninger og/eller ukendte byggematerialer gennemføres en sammenligningsfugtmåling med metoder, som kan kalibreres (fx tørremetoden). Hvis der er forskelle i måleværdierne, bør man betragte måleværdierne relativt (dvs. som vejledende) og/eller benytte Indeksmodus til fugtigheds- eller tørringsforhold.

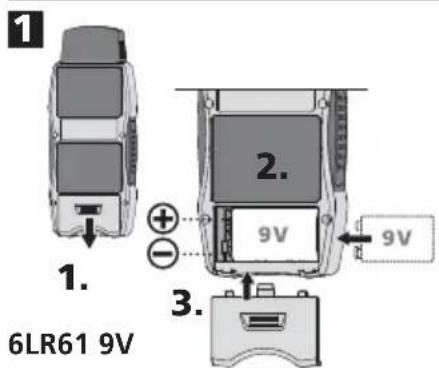

1. 6LR61 9V 2. 9V 3. 9V

1 Målespidser modstandsmåling
2 Gummikontakter kapacitiv måling
3 Udklapbar sensor til måling af omgivelsestemperatur og luftfugtighed
4 Batterirum
5 Vådt/Tørt LED-display
6 Materialevalg

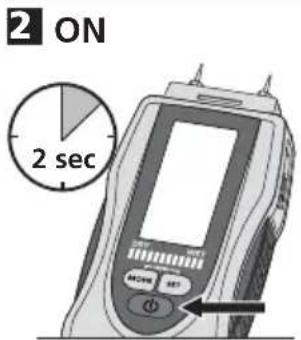

7 ON/OFF
8 Forvalg af målemodus (Modstandsmåling kapacitiv måling)
9 LC-display

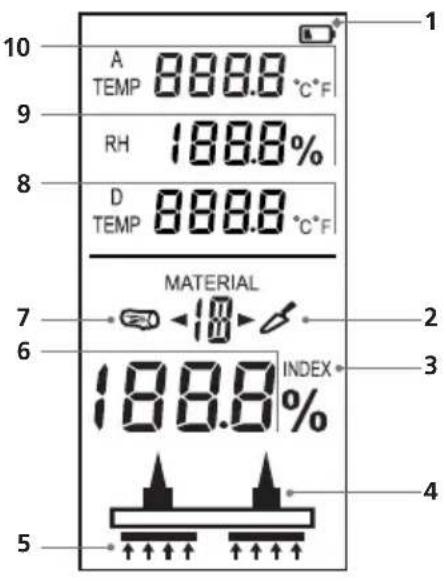

10 A TEMP 888.8 °C·F 9 RH 188.8% 8 D TEMP 888.8 °C·F MATERIAL 7 6 INDEX 2 3 4 5

1 Batteriladning
2 Materiale-ID byggematerialer Modstandsmåling: 1...19
3 Indeks-modus
4 Modstandsmåling
5 Kapacitiv måling
6 Visning af måleværdier i % relativ materialefugtighed
7 Materiale-ID træ Modstandsmåling: A, B, C Kapacitiv måling: S (Softwood = blødt træ), H (Hardwood = hårdt træ)
8 Dugpunkttemperatur i °C / °F
9 Relativ luftfugtighed i %
10 Omgivelsestemperatur i °C / °F

gul DRY WET grøn rød

Vådt/Tørt LED-display

5...7 LED'er gul = fugtigt

Måleren har et udklapbart sensorhus til optimal måling af det omgivende klima. Anbring sensorhovedet i nærheden af det sted, der skal måles, og vent, til indikatoren har stabiliseret sig. Måleværdierne for det omgivende klima vises permanent på displayet.

Måling med indklappet sensor er også muligt; men med udklappet sensor opnår man en bedre luftudveksling med det resultat, at sensorværdierne stabiliserer sig hurtigere.

Relativ luftfugtighed

Den relative luftfugtighed angives i forhold til den max mulige fugtighed (100%) af luften med vandamp. Målemængden er temperaturafhængig. Luftfugtigheden er altså mængden af den i luften indeholdte vandamp. Luftfugtigheden kan være fra 0 til 100% rH. 100% = mætningspunkt; luften kan ikke optage mere vand ved den aktuelle temperatur og lufttryk.

Dugpunkttemperatur

Dugpunkttemperaturen der den værdi, ved hvilken den aktuelle luft ville kondensere. MultiWet-Master beregner dugpunkttemperaturen på basis af omgivelsestemperaturen, den relative luftfugtighed og omgivelsestrykket. Hvis temperaturen ved en overflade falder under dugpunkttemperaturen, dannes der kondensat (vand) på overfl aden.

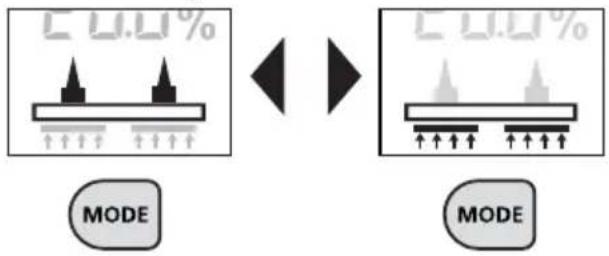

5 Valg af målemetode

Måleapparatet har to forskellige målemetoder. Måling med modstandsmålemetoden sker via testspidserne, mens den kapacitive målemetode anvender de små kontaktfl ader på undersiden af apparatet. Med tasten „MODE“ (=MODUS) skifter man mellem de to målemetoder.

Modstand Kapacitiv

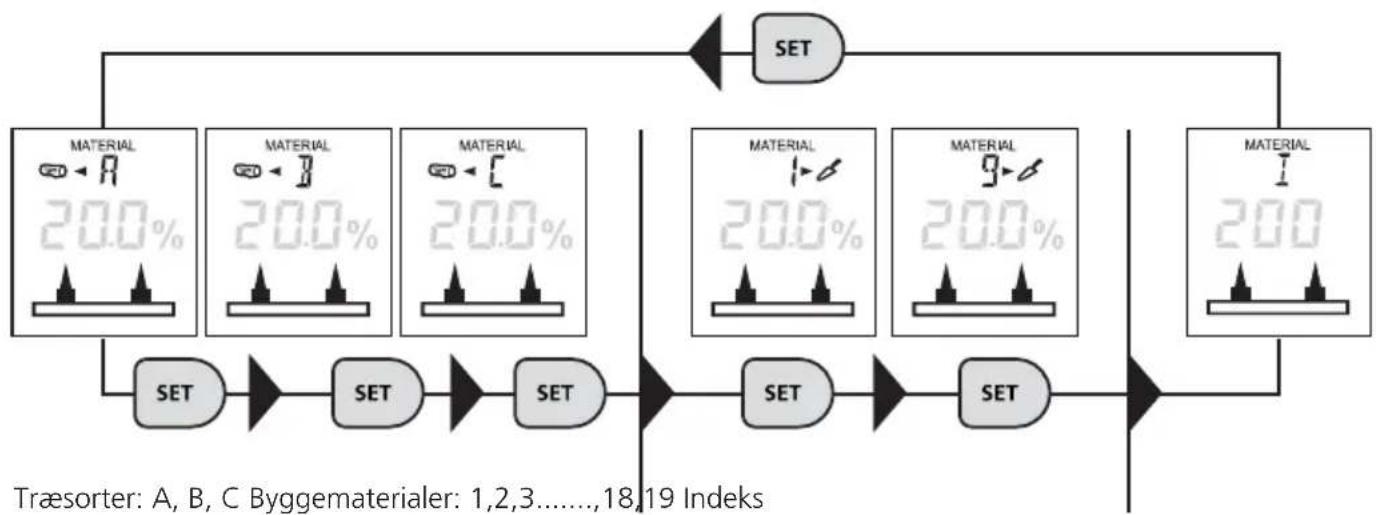

6 Valg af modstandsmålemetode / materiale

Ved modstandsmålemetoden kan man vælge mellem forskellige træ- og byggematerialer samt den materialeuafhængige indeks-modus. De målinger, der foretages i indeks-modus, er materiale-uafhængige eller beregnet til materialer, for hvilke der ikke findes lagrede karakteristika i enheden. Man vælger det ønskede materiale ved at trykke på tasten „SET“ (=INDSTIL). De valgbare materialer for træ og byggematerialer er angivet i nedenstående tabeller under hhv. pkt. 7 og pkt. 8.

7 Materialetabel modstandsmålemetode

Byggematerialer

1A	Beton C12 / 15	7	Cementgulv,kunststoftilsætning	15	Stentræ, xylolit
1B	Beton C20 / 25			16	Polystyren, styropor
1C	Beton C30 / 37	8	Ardurapid-cementgulv	17	Spånplader træ,bitumen
2	Porebeton (Hebel)	9	Anhydritgulv
3	Kalksandsten, vægtfylde 1.9	10	Elasticelgulv	18	Cementbundetspånplade
4	Gipspuds	11	Gipsgulv
5	Cementgulv	12	Træelementgulv	19	Mursten teglsten
6	Cementgulv,bitumentilsætning	13	Kalkmørtel KM 1/3
		14	Cementmørtel ZM 1/3

8 Materialetabel modstandsmålemetode

Træ
A	B		C
Abachi	Agba	Khaya, Mahogni	Afromosia
Abura	Ahorn	Fyr	Hevea
Afzelia	Alder	Kirsebær	Imbuia
Pæretræ	Alerce	Kosipo	Kokrodua
Black afara	Amarant	Lærk	Niové Bidinkala
Brasiliansk fyr	Andiroba	Limba	Tola – ægte, rød
Bøg	Asp	Mahogni	Kork
Dabema	Balsa	Makoré	Melamin-spånplader
Ibenholt	Basralocus	Melêze	Phenolharpiks-spånplader
Eg - rød	Trælyng	Poppel (alle)
Eg - hvid	Berlina	Blommetræ
Ask Pau-amarela	Birk	Pinje
Ask - amerikansk	Blåtræ	Rød sandeltræ
Ask - japansk	Blyantceder	Elmetræ
Hvid hickory	Bøg - hag, hein, hvid	Strandfyr
Hickory-swap	Campêche	Stilkeg
Ilomba	Canarium	Steneg
Ipe	Ceiba	Tola
Iroko	Douka	Tola - branca
Lind	Douglasie	Valnød
Lind - amerikansk	Eg	Western Red Ceder
Mockernut hickory	Eg - sten, stilk, druer	Hvidahorn
Niangon		Hvidbirk
Niové	Emien	Hvidbøg
Okoumé	El rød, sort	Hvidpoppel
Palisander	Ask	Cembrafyr
Rio palisander	Gran	Bævreasp
Rødbøg	Fréne	Svesketræ
Rødeg	Gulbirk	Zypresse - ægte
Teak	Gulfyr	Hårdpap
Pil	Avnbøg	Træfiber-isoleringsplader
Hvideg	Hvid hickory	Træfiber-hårdplader
Ceder	Hickory - poppel	Kauramin-spånplader
Zypresse - C. Lusit	Izombé	Papir
Pap	Jacareuba	Tekstiler
	Jarrah
	Elm
	Karri
	Kastanie - ædel-, heste-

9 Modstandsmålemetode / måling af materialefugtighed

Man skal kontrollere, at der på det sted, der skal måles, ikke findes forsyningsledninger (elledninger, vandrør, ...), og at der ikke er et metallisk underlag. Måleelektroderne føres så langt ind i materialet som muligt; dog må man aldrig slå dem voldsomt ind i materialet, da dette kan beskadige enheden. Måleenheden skal altid udtages med venstre-højre-bevægelser. For at minimere målefejl bør man udføre sammenlignelige målinger flere forskellige steder på materialet. Fare for personskade pga. de spidse måleelektroder. Husk altid at sætte beskyttelsesdækslet på enheden, när den ikke anvendes, og/eller när den transporteres.

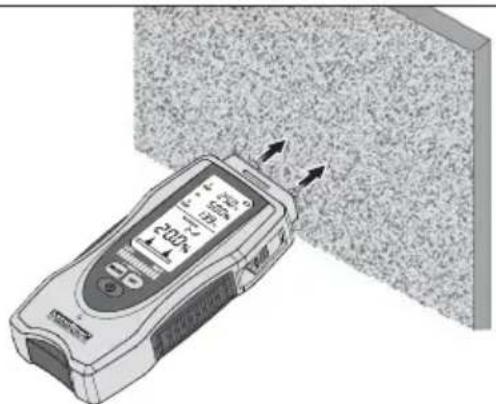

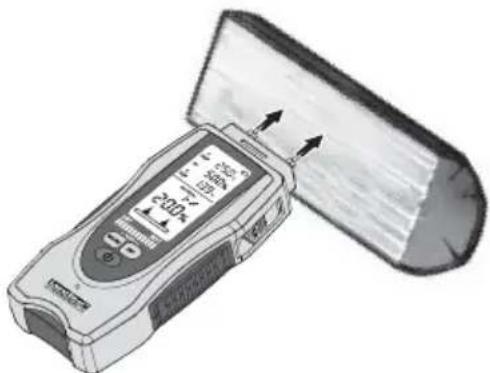

Mineralske byggematerialer

Man skal være opmærksom på, at vægge (overfl ader) med varierende materialefordeling og/eller med forskellig sammensætning af byggematerialer kan forårsage falske måleresultater. Husk at udføre flere sammenligningsmålinger. Vent, indtil symbolet „%“ holder op med at blinke og i stedet lyser konstant. Først herefter er måleværdierne stabile.

Det sted, der skal måles, skal være ubehandlet og fri for knaster, smuds eller harpiks. Man bør aldrig udføre målinger på ende-fl aderne, da træet hér tørrer særligt hurtigt og dermed kan give falske måleresultater. Husk at udføre flere sammenlignings-målinger. Vent, indtil symbolet „%“ holder op med at blinke og i stedet lyser konstant. Først herefter er måleværdierne stabile.

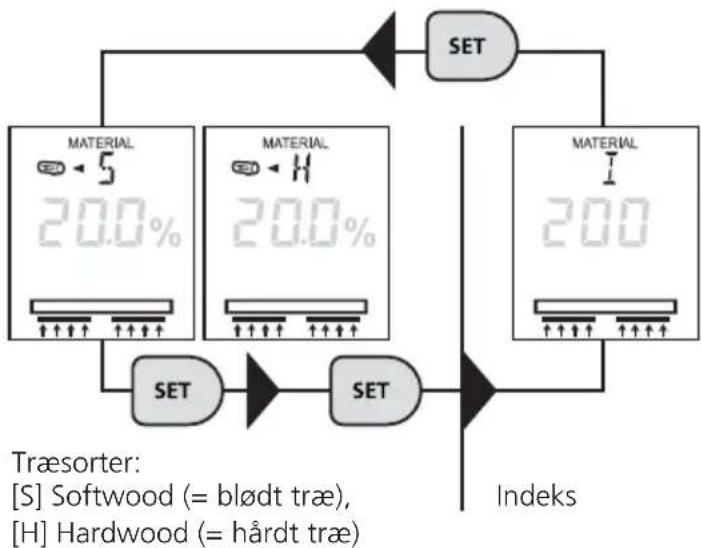

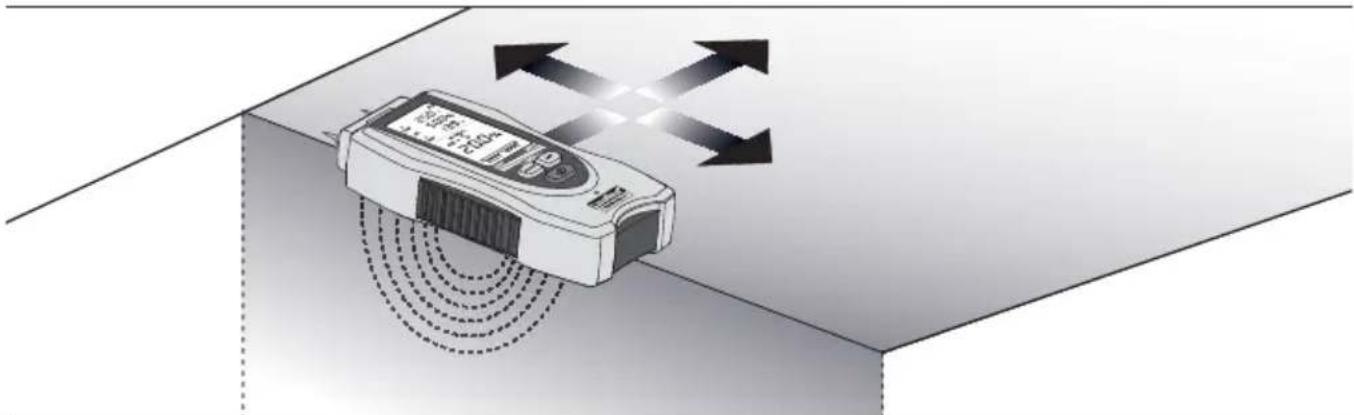

10 Kapacitiv målemetode / valg af materiale

Ved den kapacitive målemetode kan man vælge mellem to forskellige trægrupper samt den materialeuafhængige indeks-modus. De målinger, der foretages i indeks-modus, er materiale-uafhængige eller beregnet til materialer, for hvilke der ikke fi ndes lagrede karakteristika i enheden. Man vælger det ønskede materiale ved at trykke på tasten „SET“ (=INDSTIL). De valgbare trægrupper er anført i efterfølgende tabel under pkt. 11.
    note1["Træsorter: [S"] Softwood (= blødt træ), [H] Hardwood (= hårdt træ)]

11 Materialetabel kapacitiv målemetode

Softwood Træsorter med lav vægtfylde: fx gran, fyr, lind, poppel, ceder, mahogni

Hardwood Træsorter med højere vægtfylde: fx bøg, eg, ask, birk

12 Anvendelseshenvisninger

– elektrisk ledende gummikontakter lægges fuldstændigt an mod det materiale, der skal måles, og påsættes med et regelmæssigt og let tryk, så der etableres god kontakt.
- Overfladen af det målte materiale skal være fri for støv og smuds
- Overhold en mindste-afstand på 5 cm til metalgenstande
- Metalrør, elledninger og armeringsstål kan forfalske måleresultater
– Gennemfør målinger på fl ere målepunkter

13 Beregning af materialefugtighed

På grund af den forskelligartede beskaffenhed og sammensætning af materialerne skal man iagttage de specifi ikke anvendelseshenvisninger ved fugtighedsbestemmelsen:

Træ: Målingen skal gennemføres med den lange apparatside parallelt med træets årer.

Måledybden ved træ er max 30 mm, hvilket dog varierer alt efter træsorternes forskellige densitet. Ved målinger på tynde træplader skal disse så vidt muligt stables, da der ellers vises en for lille værdi på displayet. Ved målinger på fast installeret eller indbygget træ indgår der forskellige materialer i målingen alt efter konstruktionsmåde og evt. kemisk behandling (fx farve). Dermed bør måleværdierne kun anses som vejledende. Ikke desto mindre er det i høj grad muligt at lokalisere forskelle i fugtighedsfordelingen, mulige fugtige steder (fx skader i isoleringen).

Den største nøjagtighed opnås ved en materialefugtighed på mellem 6% og 30%. Ved meget tørt træ (< 6%) skal der konstateres en uregelmæssig fugtfordeling; ved meget vådt træ (> 30%) begynder en oversvømmelse af træfi brene.

Vejledende værdier for anvendelse af træ i % relativ materialefugtighed:

• Anvendelse udendørs: 12% ... 19%
• Anvendelse i uopvarmede rum: 12% ... 16%
• I opvarmede rum (12°C ... 21°C): 9% ... 13%
• I opvarmede rum (> 21°C): 6% ... 10%

Eksempel: 100% materialefugtighed ved 1 kg vådt træ = 500g vand.

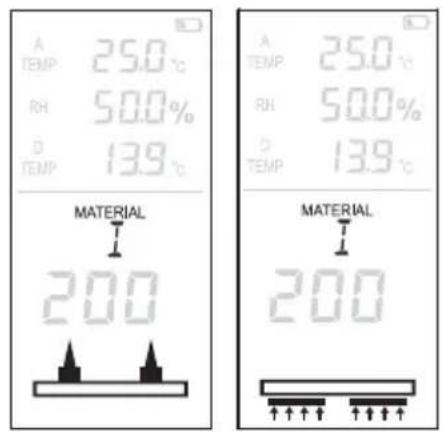

14 Indeks-modus

Indeks-modus bruges til hurtig opsporing af fugtighed gennem sammenligningsmålinger, uden direkte udlæsning af materiale-fugtigheden i %. Den udlæste værdi (0 til 1000) er en indeksværdi, som stiger i takt med tiltagende materialefugtighed. De målinger, der foretages i indeks-modus, er materiale-uafhængige eller beregnet for materialer, for hvilke der ikke findes lagrede karakteristika i enheden. I tilfælde af stærkt afvigende værdier blandt sammenligningsmålingerne skal man hurtigt lokalisere et fugtighedsforløb i materialet.

Indeks-modus kan anvendes både med modstandsmålemetoden og med den kapacitive målemetode. Mht. indstilling af indeks-modus henvises til trin 6 eller 10.

A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200 A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200

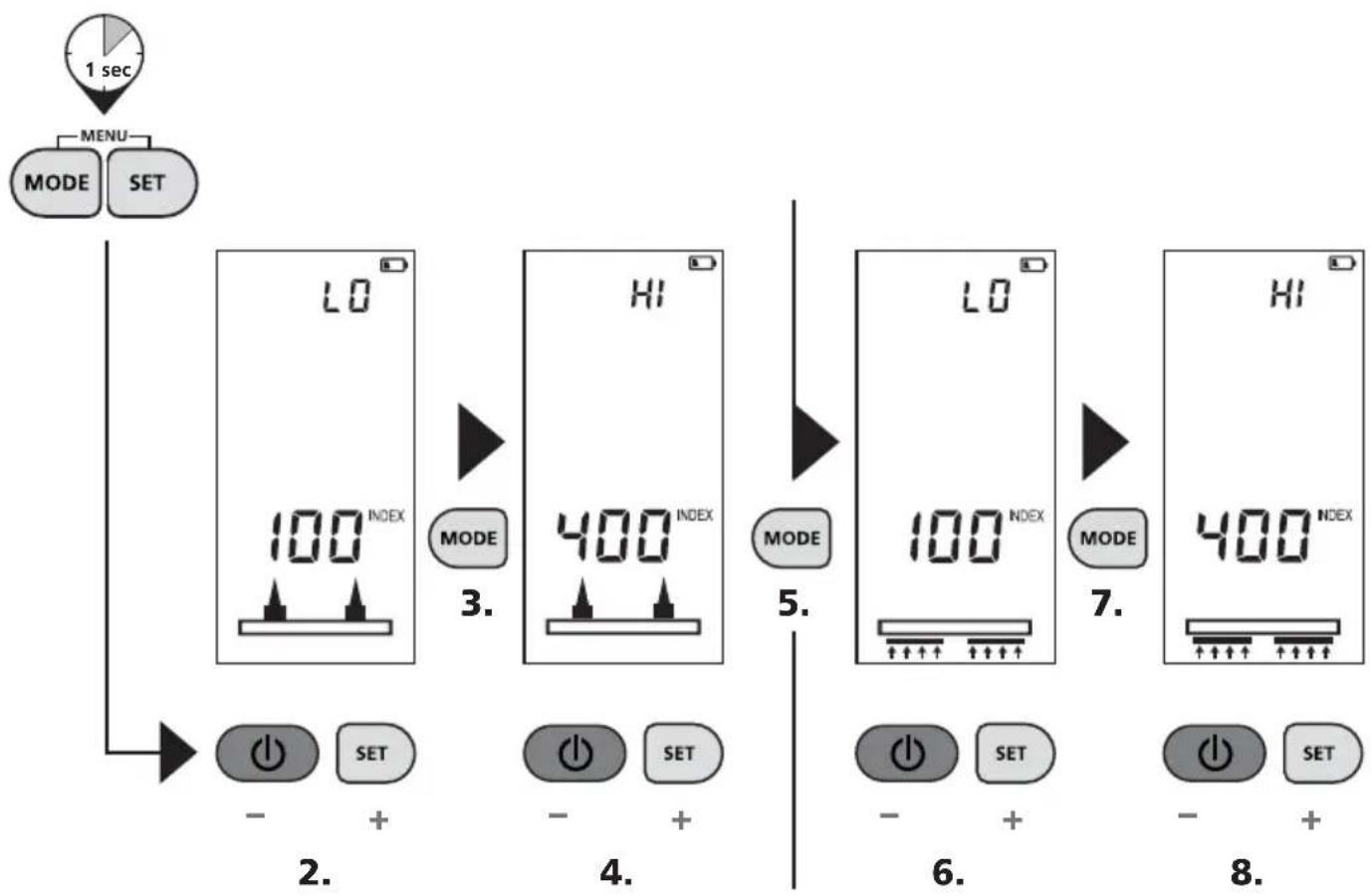

15 Indstilling af Vådt/Tørt-tærskelværdierne i Indeks-modus

LED-indikatoren Vådt/Tørt er programmeret til de pågældende karakteristika, således at LED'erne også oplyser, om materialet skal klassificeres som tørt, fugtigt eller vådt. Værdierne i den materialeuafhængige Indeks-modus udlæses derimod på en neutral skala, hvis værdi stiger i takt med stigende fugtighed. Via definitionen af slutværdierne for „tørt" og „vådt" kan LED-indikatoren programmeres specielt til Indeks-modus. Differenceværdien mellem den indstillede værdi for „tørt" og „vådt" omregnes til de 12 LED'er.

16 Vådt/Tørt LED-display

Ud over den numeriske måleværdivisning i % relativ materialefugtighed giver LED-displayet også en materialeafhængig analyse af fugtighedsværdierne. I takt med at fugtigheden stiger, ændrer LED-displayet sig fra venstre mod højre. Det 12-cifrede LED-display er inddelt i 4 grønne (tørre), 3 gule (fugtige) og 5 røde (våde) segmenter. Ved vådt materiale lyder der desuden et akustisk signal.

DRY WET

Med klassificeringen „tørt“ menes, at materialerne i et opvarmet rum har nået udligningsfugtværdierne og dermed som regel er egnet til den videre forarbejdning.

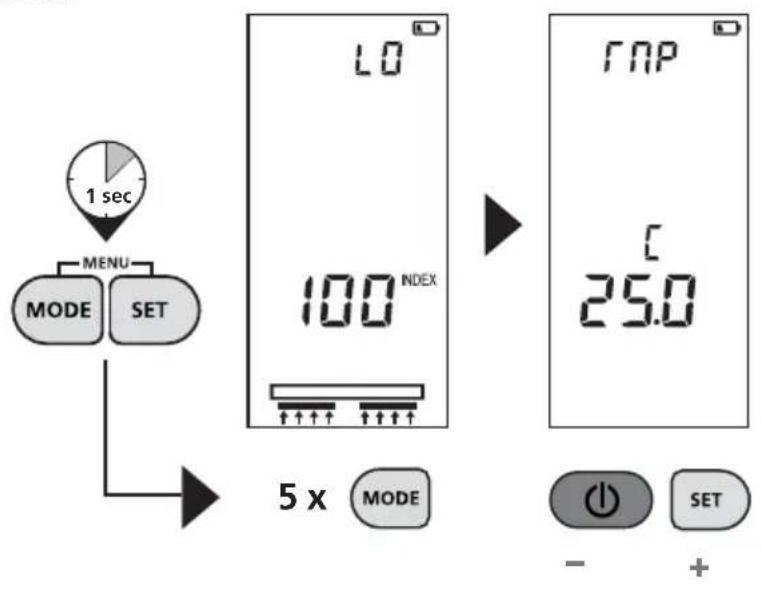

17 Materialetemperatur-kompensation

Den relative materialefugtighed er afhængig af materialets temperatur. Måleenheden kompenserer automatisk for forskellige materialetemperaturer ved at måle omgivelsestemperaturen og bruge denne i den interne beregning.

Men måleenheden giver også mulighed for at indstille materialets temperatur manuelt for derved at øge målenøjagtigheden. Denne værdi gemmes ikke og skal indstilles på ny, hver gang der tændes for enheden.


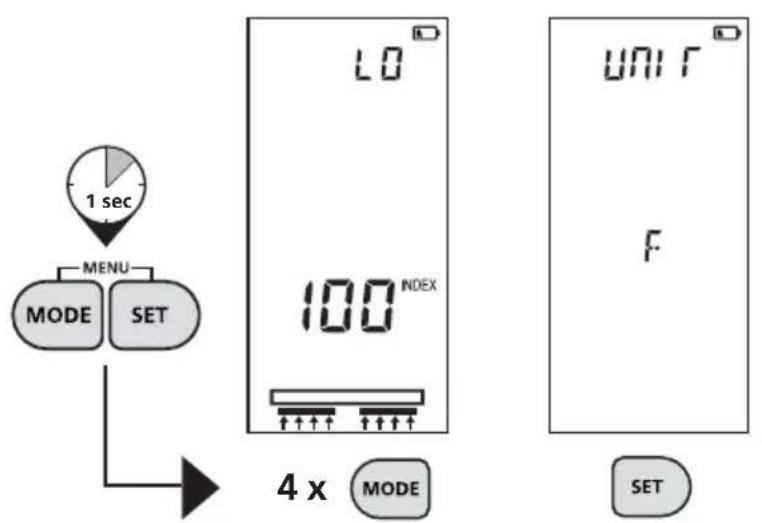

18 Indstilling af temperatur-enhed

Enheden for omgivelsestemperatur og materialekompensation kan frit indstilles til °C eller °F. Denne indstilling gemmes permanent.


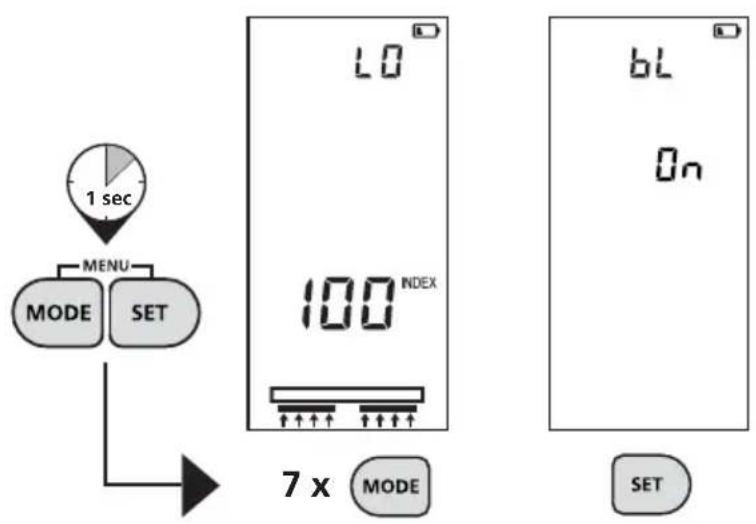

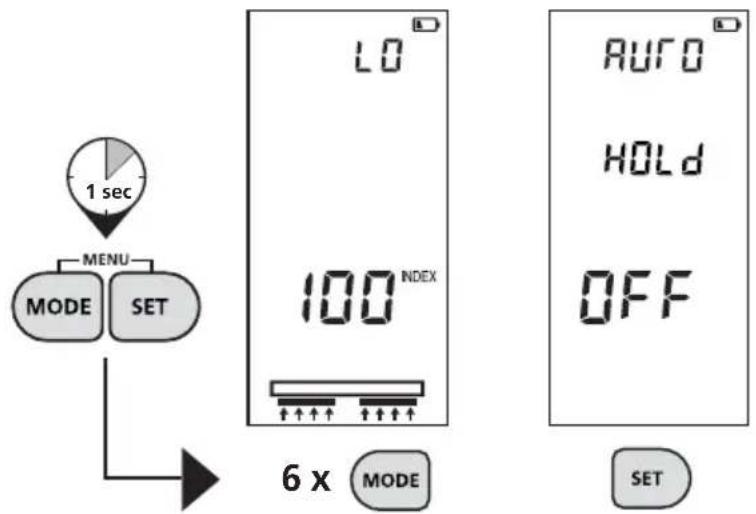

19 Display-bagbelysning

Der skal foretages 3 forskellige indstillinger for LED-belysningen:

AUTO: Displaybelysningen slukker automatisk ved naktivitet og tænder igen, när målefunktionen atter tages i brug.

ON: Displaybelysning tændt permanent OFF: Displaybelysning slukket permanent

Denne indstilling gemmes permanent.

Når apparatet trækkes ud af det målte materiale, fastholdes den seneste måleværdi automatisk i ca. 5 sekunder på skærmen. I denne periode blinker LED'erne og viser den senest undersøgte måleværdi.

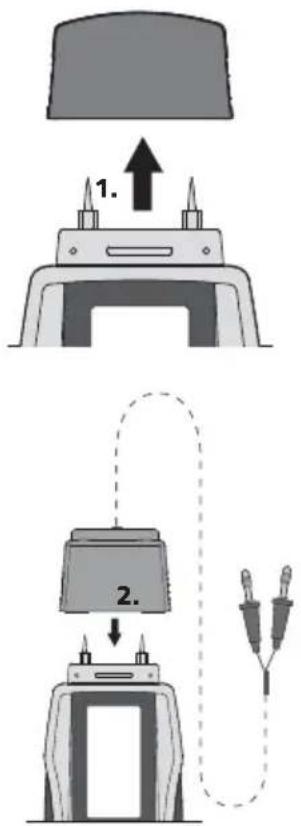

22 Tilslutning af dybdeelektroder med forbindelseskabel (art.-nr. 082.026A)

Anvendelse af dybdeelektroder

1. Indstik-dybdeelektrode rund (uisoleret, ∅ 2 mm)

Til fugtighedsmåling i bygge- og isoleringsmaterialer eller måling over fuger eller fugekryds.

1. Indstik-dybdeelektrode rund (isoleret, ∅ 4 mm)

Til fugtighedsmåling i skjulte materialeniveauer ved væg- eller loftskonstruktioner bestående af flere lag.

1. Indstik-dybdeelektrode børste

Til fugtighedsmåling i et homogent byggemateriale. Kontakten sker via børstehovedet.

1. Indstik-dybdeelektrode flad (isoleret, ∅ 1 mm flad)

Til direkte fugtighedsmåling i skjulte materialeniveauer ved væg- eller loftskonstruktioner bestående af flere lag. Elektroder kan fx indføres gennem kantbåndene eller ved væg-loft-overgangen.

Anvendelse af dybdeelektroder

Afstanden mellem borehullerne bør ligge mellem 30 og 50 mm og andrage ∅ 8 mm for børsteelektroderne. Efter boringen lukker man hullet til igen og venter ca. 30 minutter, så den pga. borevarmen fordampede fugtighed atter har nået den oprindelige værdi. Ellers risikerer man at få falske måleresultater.

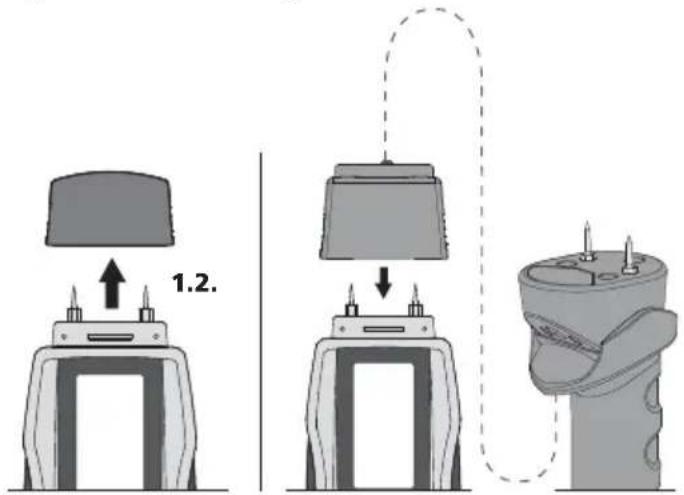

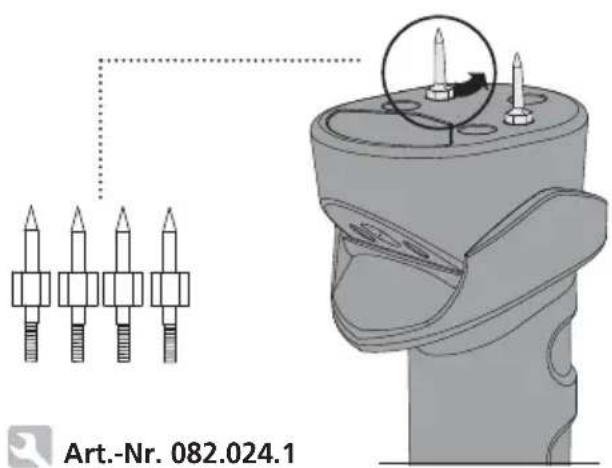

23 Tilslutning af ekstern håndelektrode (art.-nr. 082.024)

Den eksterne håndelektrode er beregnet til alle træsorter og bløde byggematerialer. Selvtestfunktionen kan også udføres med den eksterne håndelektrode (se pkt. 21). Man skal sikre sig, at forbindelsesdækslet er ordentligt forbundet med MultiWet-Master.

Når håndelektroden ikke bruges, skal den altid opbevares i transporttasken, så der ikke sker skader pga. de spidse måleelektroder.

1.2.

24 Udskiftning af målespidser

Måleapparatets funktion og driftssikkerhed kan kun garanteres, hvis det anvendes under de foreskrevne klimatiske betingelser og kun bruges til de formål, det er beregnet til. Vurderingen af måleresultaterne og de heraf følgende foranstaltninger sker på brugerens eget ansvar i henhold til den pågældende arbejdsopgave.

Tekniske data
Rumklima-måling
Måleområde / nøjagtighed omgivelsestemperatur -10°C ...	60°C / ±2°C
Måleområde / nøjagtighed relativ luftfugtighed 20% ... 90% rH / ±3%
Dugpunktvisning -20°C ... 60°C
Opløsning relativ luftfugtighed ± 1%
Opløsning dugpunkt 1°C
Modstandsmålemetode
Måleprincip Materialefugtighedsmåling via	indbyggede elektroder; 3 trægrupper, 19 byggematerialer, indeks-modus, selvtest-funktion
Måleområde / nøjagtighed Træ:	0...30% / ± 1%, 30...60% / ± 2%, 60...90% / ± 4% andre materialer: ± 0,5%
Kapacitiv målemetode
Måleprincip Kapacitiv måling via indbyggede	gummielektroder
Måleområde / nøjagtighed Blødt træ (softwood):	0%...52% / ± 2% (6%...30%) Hårdt træ (hardwood): 0%...32% / ± 2% (6%...30%)
Arbejdstemperatur 0°C ... 40°C
Opbevaringstemperatur -20°C ... 70°C
Strømforsyning Type 9V E blok type 6LR22
Vægt 185 g

Forbehold for tekniske ændringer. 10.11

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info
