Produkttyp	Hygrometer für Bau- und Holzmaterialien
Marke	Laserliner
Modell	MultiWetMaster
Stromversorgung	9V Batterie (Typ 6LR61 / 6LR22)
Gewicht	185 g
Messprinzip	Widerstandsmessung (Spitzen) und kapazitive Messung (Gummi-Kontakte)
Holzfeuchtebereich (Widerstand)	0 bis 90 % / Genauigkeit: ±1 % (0-30 %), ±2 % (30-60 %), ±4 % (60-90 %)
Holzfeuchtebereich (kapazitiv)	Weichholz: 0-52 %; Hartholz: 0-32 % / Genauigkeit: ±2 % (6-30 %)
Umgebungstemperaturbereich	-10 °C bis 60 °C / Genauigkeit ±2 °C
Relative Luftfeuchtebereich	20 % bis 90 % RH / Genauigkeit ±3 %
Taupunktanzeige	-20 °C bis 60 °C
Anzeige	Hintergrundbeleuchtetes LCD mit AUTO/ON/OFF-Einstellungen
LED-Anzeige	12 Balken: 4 grün (trocken), 3 gelb (feucht), 5 rot (nass) + akustisches Signal
Voreingestellte Materialien	19 Baumaterialien (1-19), 3 Holzgruppen (A, B, C) für Widerstand; 2 Holzgruppen (S, H) für kapazitiv
Index-Modus	Indizierter Wert (0-1000) unabhängig vom Material für Vergleichsmessungen
Sonderfunktionen	Auto-Hold, Selbsttest, Materialtemperaturkompensation, einstellbare LED-Schwellen im Index-Modus
Umgebungsklimasensor	Ausziehbar, misst Lufttemperatur und -feuchte
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 70 °C

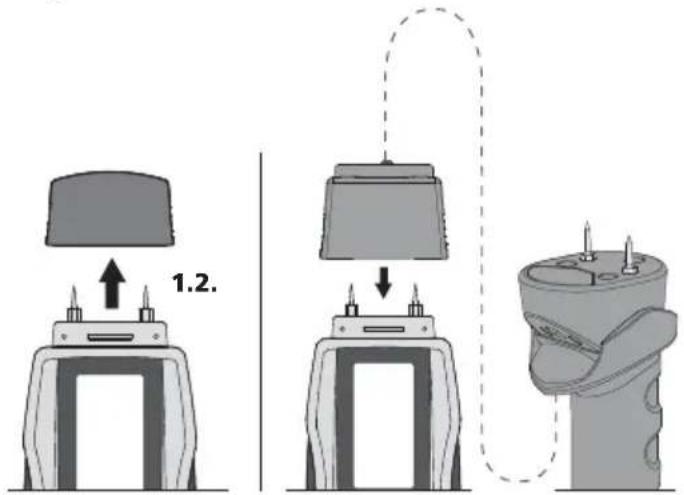

Optionales Zubehör	Tiefenelektroden (Art. 082.026A), externe tragbare Elektrode (Art. 082.024)
Sicherheit	Schutzhaube beim Transport erforderlich; Spitzen nicht mit Gewalt einschlagen
Pflege	Mit trockenem Tuch reinigen; Staub und Schmutz auf den Kontakten vermeiden
Konformität	WEEE-Richtlinie; EU-Normen für freien Warenverkehr

Häufig gestellte Fragen - MultiWetMaster Laserliner

Wie misst man die Feuchte im Holz mit dem MultiWetMaster?

Um die Feuchte im Holz zu messen, verwenden Sie die Widerstandsmethode (Spitzen) oder die kapazitive Methode (Gummi-Kontakte). Wählen Sie im Widerstands-Modus mit der SET-Taste die Holzgruppe (A, B oder C), drücken Sie die Elektroden parallel zur Faserrichtung in das Holz, warten Sie, bis das %-Symbol nicht mehr blinkt. Für die kapazitive Messung wählen Sie den Holztyp (S für Weichholz, H für Hartholz), drücken Sie die Kontakte fest auf die Oberfläche. Die kapazitive Messtiefe ist auf 30 mm begrenzt.

Was ist der Unterschied zwischen Widerstandsmessung und kapazitiver Messung?

Die Widerstandsmessung verwendet zwei Metallspitzen, die in das Material eingedrückt werden, um die elektrische Leitfähigkeit zu messen. Sie ist punktuell und erfordert möglicherweise Löcher. Die kapazitive Messung verwendet Gummi-Kontakte auf der Oberfläche und misst die Dielektrizitätskonstante. Sie ist zerstörungsfrei und tastet einen größeren, aber weniger tiefen Bereich ab.

Wie wählt man das zu messende Material aus?

Drücken Sie die SET-Taste, um durch die voreingestellten Materialien zu blättern. Für die Widerstandsmessung haben Sie die Wahl zwischen 19 Baumaterialien (1A bis 19) und 3 Holzgruppen (A, B, C). Für die kapazitive Messung gibt es zwei Holzgruppen (S und H). Sie können auch den Index-Modus verwenden, der materialunabhängig ist, für Vergleichsmessungen.

Was bedeutet der Index-Modus und wann verwendet man ihn?

Der Index-Modus zeigt einen indizierten Wert von 0 bis 1000 an, der mit der Feuchte zunimmt, ohne Bezug auf ein bestimmtes Material. Er ist nützlich für unbekannte Materialien oder ohne Kennlinie oder für schnelle Vergleichsmessungen. Sie können darin die Nass-/Trockenschwellen für die LED-Anzeige einstellen.

Wie interpretiert man die LED-Anzeige?

Die LED-Anzeige hat 12 Balken: die ersten 4 grünen zeigen trockenes Material, die 3 gelben feuchtes Material und die 5 roten nasses Material. Ein akustisches Signal ertönt im roten Bereich. Im Index-Modus sind die Schwellen einstellbar.

Wie verwendet man den Umgebungsklimasensor?

Klappen Sie den seitlichen ausziehbaren Sensor für eine bessere Luftzirkulation aus. Platzieren Sie ihn nahe der zu messenden Zone und warten Sie auf Stabilisierung. Das Display zeigt die Umgebungstemperatur, die relative Luftfeuchte und die berechnete Taupunkttemperatur an.

Wann verwendet man die Tiefenelektroden?

Die Tiefenelektroden (Art. 082.026A) werden verwendet, um die Feuchte in verborgenen Schichten von Wand- oder Deckenkonstruktionen durch Fugen oder Isolierungen zu messen. Vier Typen sind verfügbar: rund unisoliert, rund isoliert, Bürsten- und Flachelektrode. Bohren Sie Löcher mit 8 mm Durchmesser im Abstand von 30-50 mm und warten Sie dann etwa 30 Minuten vor der Messung.

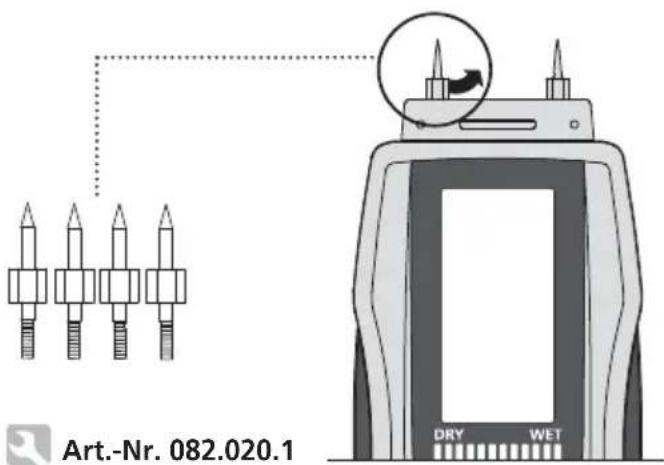

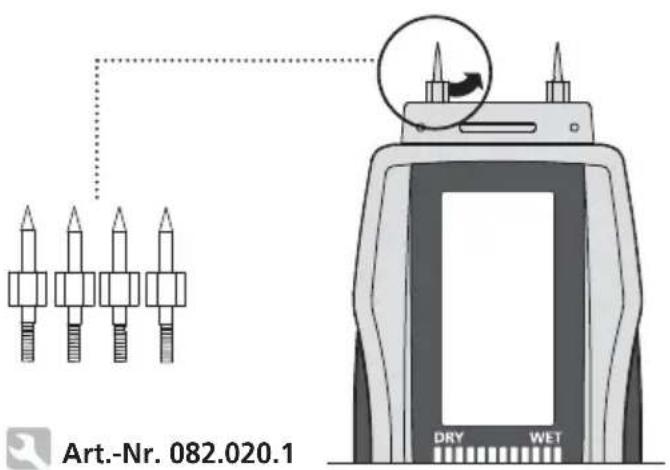

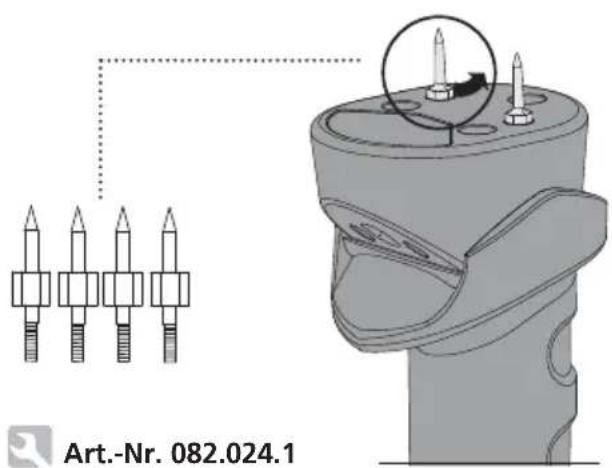

Wie ersetzt man die Messspitzen?

Die Messspitzen sind eingeschraubt. Verwenden Sie ein geeignetes Werkzeug, um die abgenutzten Spitzen herauszuschrauben und die neuen einzuschrauben. Stellen Sie sicher, dass sie fest sitzen. Setzen Sie nach Gebrauch die Schutzhaube wieder auf.

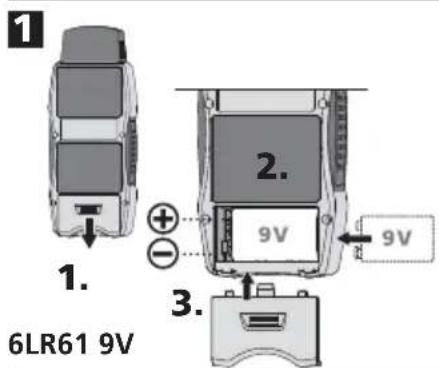

Welche Batterie verwenden und wie ersetzen?

Das Gerät arbeitet mit einer 9V-Batterie vom Typ 6LR61 oder 6LR22. Öffnen Sie das Batteriefach auf der Rückseite, entnehmen Sie die alte Batterie, legen Sie die neue unter Beachtung der Polarität ein und schließen Sie das Fach. Verwenden Sie eine hochwertige Alkali-Batterie.

Wie stellt man die Temperatureinheit (°C/°F) ein?

Halten Sie die MODE-Taste 1 Sekunde lang gedrückt, um in das Menü zu gelangen. Drücken Sie 4-mal MODE, bis 'UNI' auf dem Display erscheint. Verwenden Sie SET, um zwischen °C und °F umzuschalten. Die Einstellung wird gespeichert.

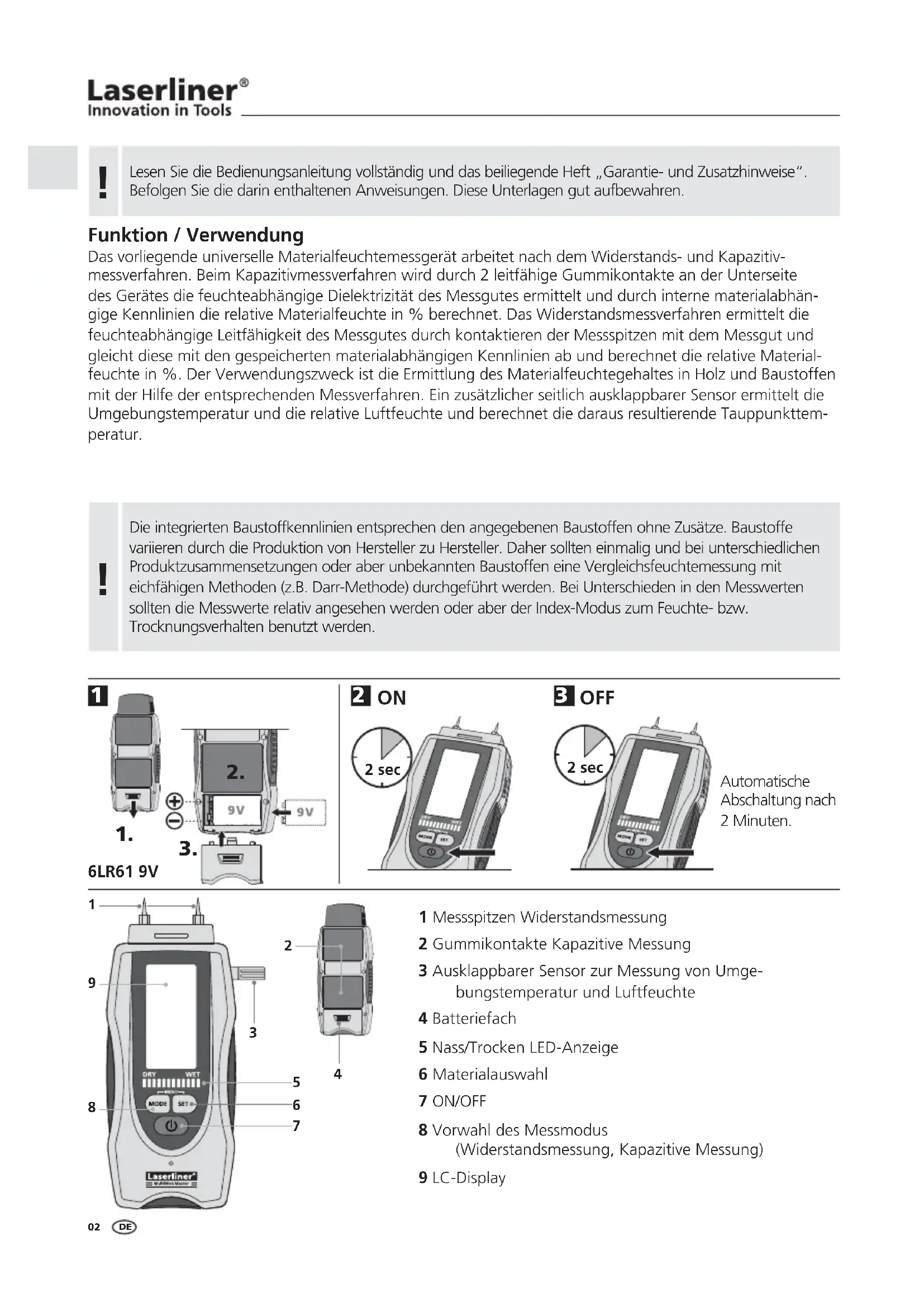

BEDIENUNGSANLEITUNG MultiWetMaster Laserliner

Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

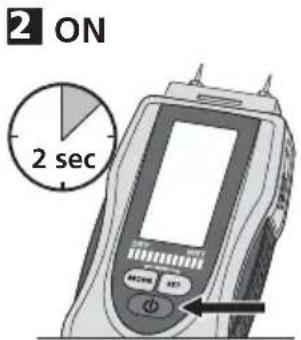

Funktion / Verwendung

Das vorliegende universelle Materialfeuchtemessgerät arbeitet nach dem Widerstands- und Kapazitivmessverfahren. Beim Kapazitivmessverfahren wird durch 2 leitfähige Gummikontakte an der Unterseite des Gerätes die feuchteabhängige Dielektrizität des Messgutes ermittelt und durch interne materialabhängige Kennlinien die relative Materialfeuchte in % berechnet. Das Widerstandsmessverfahren ermittelt die feuchteabhängige Leitfähigkeit des Messgutes durch kontaktieren der Messspitzen mit dem Messgut und gleicht diese mit den gespeicherten materialabhängigen Kennlinien ab und berechnet die relative Materialfeuchte in %. Der Verwendungszweck ist die Ermittlung des Materialfeuchtegehaltes in Holz und Baustoffen mit der Hilfe der entsprechenden Messverfahren. Ein zusätzlicher seitlich ausklappbarer Sensor ermittelt die Umgebungstemperatur und die relative Luftfeuchte und berechnet die daraus resultierende Tauppunkttemperatur.

!

Die integrierten Baustoffkennlinien entsprechen den angegebenen Baustoffen ohne Zusätze. Baustoffe variieren durch die Produktion von Hersteller zu Hersteller. Daher sollten einmalig und bei unterschiedlichen Produktzusammensetzungen oder aber unbekannten Baustoffen eine Vergleichsfeuchtemessung mit eichfähigen Methoden (z.B. Darr-Methode) durchgeführt werden. Bei Unterschieden in den Messwerten sollten die Messwerte relativ angesehen werden oder aber der Index-Modus zum Feuchte- bzw. Trocknungsverhalten benutzt werden.

Automatische Abschaltung nach 2 Minuten.

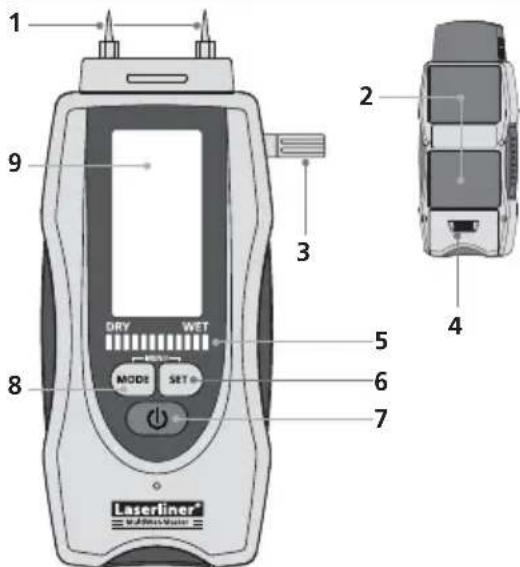

1 Messpitzen Widerstandsmessung
2 Gummikontakte Kapazitive Messung
3 Ausklappbarer Sensor zur Messung von Umgebungstemperatur und Luftfeuchte
4 Batteriefach
5 Nass/Trocken LED-Anzeige
6 Materialauswahl
7 ON/OFF
8 Vorwahl des Messmodus (Widerstandsmessung, Kapazitive Messung)

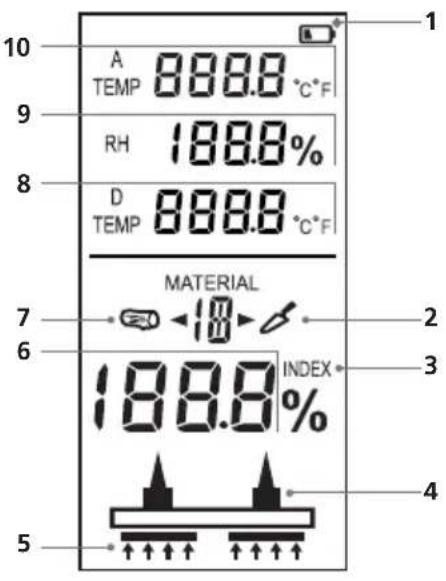

9 LC-Display

1 Batterieladung
2 Materialkennung Baustoffe Widerstandsmessung: 1...19
3 Index-Modus
4 Widerstandsmessung
5 Kapazitive Messung
6 Messwertanzeige in % relative Materialfeuchte
7 Materialkennung Holz Widerstandsmessung: A, B, C Kapazitive Messung: S (Softwood), H (Hardwood)
8 Taupunkttemperatur in °C / °F
9 Relative Luftfeuchtigkeit in %
10 Umgebungstemperatur in °C / °F

Nass/Trocken LED-Anzeige

12 stellige LED: 0...4 LEDs grün = trocken

5...7 LEDs gelb = feucht

Das Messgerät verfügt über ein ausklappbares Sensorgehäuse, um das Umgebungsklima optimal zu messen. Bringen Sie den Sensorkopf in die Nähe der zu messenden Position und warten Sie, bis die Anzeige sich ausreichend stabilisiert hat. Die Messwerte zum Umgebungsklima sind permanent im Display sichtbar.

! Die Messung mit eingeklapptem Sensor ist auch möglich, aber durch den ausgeklappten Sensor wird ein besserer Luftaustausch erreicht, um die Sensorwerte schneller zu stabilisieren.

Relative Luftfeuchtigkeit

Die relative Luftfeuchtigkeit wird in Relation zur maximal möglichen Feuchtigkeit (100 %) der Luft mit Wasserdampf angegeben. Die Aufnahmemenge ist temperaturabhängig. Luftfeuchtigkeit ist somit die Menge des in der Luft enthaltenen Wasserdampfes. Luftfeuchte kann von 0-100% rH betragen. 100% = Sättigungspunkt. Die Luft kann mit der momentanen Temperatur und Luftdruck kein Wasser mehr aufnehmen.

Taupunkttemperatur

Die Taupunkttemperatur ist der Wert, bei dem die momentane Luft kondensieren würde. Der MultiWet-Master berechnet die Taupunkttemperatur aus der Umgebungstemperatur, der relativen Luftfeuchtigkeit und Umgebungsdruck. Sinkt die Temperatur an einer Oberfläche unter die Taupunkttemperatur, bildet sich Kondensat (Wasser) an der Oberfläche.

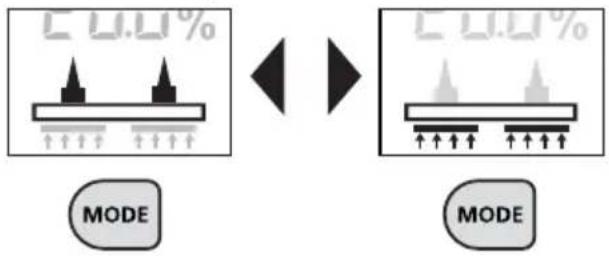

5 Messverfahren auswählen

Das Messgerät verfügt über zwei unterschiedliche Messverfahren. Die Messung mittels Widerstandsmessverfahren erfolgt über die Prüfspitzen, das Kapazitive-Messverfahren nutzt die Kontaktfl ächen auf der Unterseite des Gerätes. Mit der Taste „MODE“ wird zwischen den beiden Messverfahren umgeschaltet.

Widerstand Kapazitiv


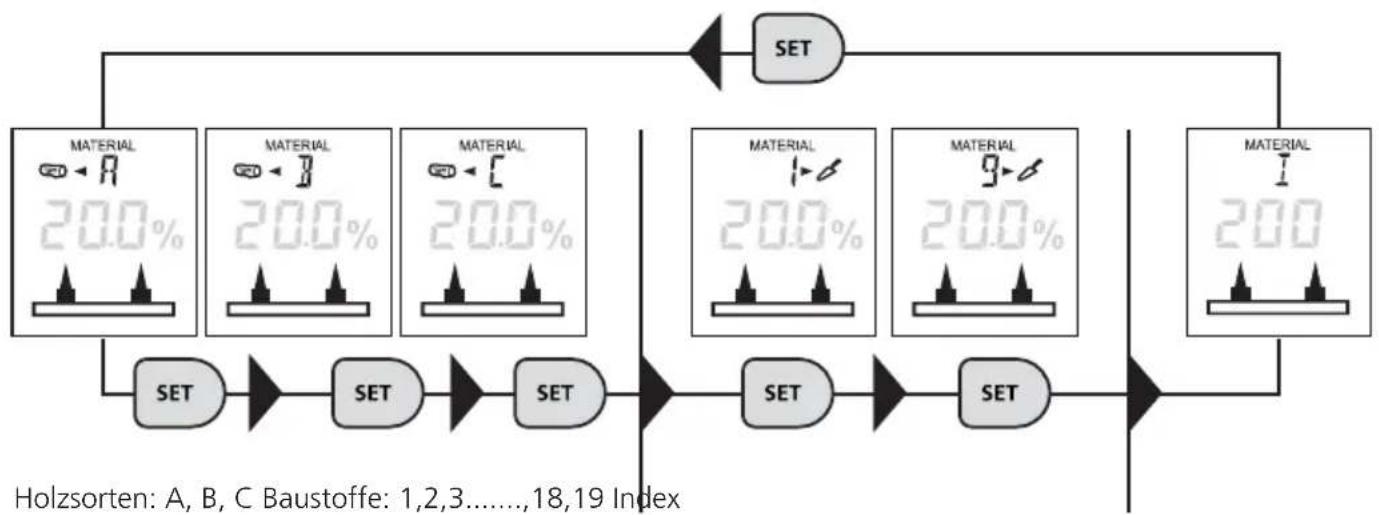

6 Widerstandsmessverfahren / Material auswählen

Beim Widerstandsmessverfahren stehen verschiedene Holz- und Baustoffe sowie der materialunabhängige Index-Modus zur Auswahl. Die Messungen, die im Index-Modus vorgenommen werden, sind nicht materialbezogen bzw. für Materialien, für die keine Kennlinien hinterlegt sind. Durch Drücken der Taste „SET“ das gewünschte Material auswählen.

Die auswählbaren Materialien für Holz und Baustoffe sind in den nachfolgenden Tabellen unter Punkt 7 bzw. Punkt 8 aufgeführt.

7 Materialtabelle Widerstandsmessverfahren

Baustoffe
1A	Beton C12 / 15	7	Zementestrich, Kunststoffzusatz	15 Steinholz, Xylolite
1B	Beton C20 / 25			16 Polystyren, Styropor
1C	Beton C30 / 37	8	Ardurapid Zementestrich	17 Weichfaserplatten Holz, Bitumen
2	Porenbeton (Hebel)	9	Anhydrit-Estrich
3	Kalksandstein, Dichte 1.9	10	Elastizelestrich	18 Zementgebundene Spanplatte
4	Gipsputz	11	Gipsestrich
5	Zementestrich	12	Holzzement Estrich	19 Backstein Ziegel
6	Zementestrich, Bitumenzusatz	13	Kalkmörtel KM 1/3
		14	Zementmörtel ZM 1/3

8 Materialtabelle Widerstandsmessverfahren

Holz
A	B		C
Abachi	Agba	Khaya, Mahagonie	Afromosia
Abura	Ahorn	Kiefer	Hevea
Afzelia	Alder	Kirschbaum	Imbuia
Birnbaum	Alerce	Kosipo	Kokrodua
Black Afara	Amarant	Lärche	Niové Bidinkala
Brasilkiefer	Andiroba	Limba	Tola - Echt, Rot
Buche	Aspe	Mahagonie	Kork
Dabema	Balsa	Makoré	Melamin-Spanplatten
Ebenholz	Basralocus	Melêze	Phenolharz-Spanplatten
Eiche - Rot	Baumheide	Pappel (alle)
Eiche - Weiß	Berlina	Pflaumenbaum
Esche Pau-Amarela	Birke	Pinie
Esche amerikanisch	Blauholz	Rotes Sandelholz
Esche Japanisch	Bleistiftzeder	Rüster, Ulme
Hickory-Silberpappel	Buche - Hag, Hein, Weiß	Seekiefer
Hickory-Swap	Campêche	Stieleiche
Ilomba	Canarium	Steineiche
Ipe	Ceiba	Tola
Iroko	Douka	Tola - Branca
Linde	Douglasie	Walnuss
Linde - amerikanisch	Eiche	Western Red Cedar
Mockernut	Eiche - Stein, Stiel, Trauben	Weißahorn
Niangon		Weißbirke
Niové	Emien	Weißbuche
Okoumé	Erle rot, schwarz	Weißpappel
Palisander	Esche	Zirbelkiefer
Rio Palisander	Fichte	Zitterpappel
Rotbuche	Fréne	Zwetschgenbaum
Roteiche	Gelbbirke	Zypresse - Echt
Teak	Gelbkiefer	Hartpappe
Weide	Hainbuche	Holzfaser-Dämmplatten
Weißeiche	Hickory - Silberpappel	Holzfaser-Hartplatten
Zeder	Hickory - Poplar	Kauramin-Spanplatten
Zypresse - C. Lusit	Izombé	Papier
Pappe	Jacareuba	Textilien
	Jarrah
	Ulme
	Karri
	Kastanie - Edel, Ross

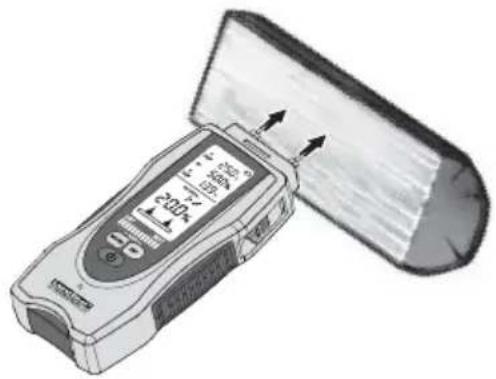

9 Widerstandsmessverfahren / Materialfeuchte messen

Vergewissern Sie sich, dass an der zu messenden Stelle keine Versorgungsleitungen (elektrische Leitungen, Wasserrohre...) verlaufen oder sich ein metallischer Untergrund befindet. Die Messelektroden so weit wie möglich ins Messgut stecken, allerdings niemals gewaltsam in das Messgut einschlagen, da das Gerät dadurch beschädigt werden kann. Entfernen Sie das Messgerät immer mit Links-Rechts-Bewegungen. Um Messfehler zu minimieren, führen Sie vergleichende Messungen an mehreren Stellen durch. Verletzungsgefahr durch die spitzen Messelektroden. Montieren Sie bei Nichtgebrauch und Transport stets die Schutzkappe.

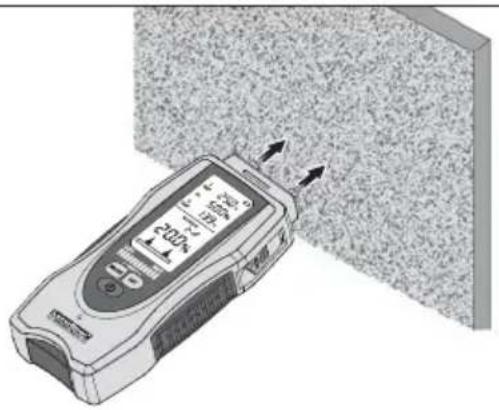

Mineralische Baustoffe

Es ist zu beachten, dass bei Wänden (Flächen) mit unterschiedlicher Materialanordnung, oder aber auch die unterschiedliche Zusammensetzung der Baustoffe, die Messergebnisse verfälschen können. Führen Sie mehrere Vergleichsmessungen durch. Warten Sie bis das %-Symbol aufhört zu blinken und konstant leuchtet. Erst dann sind die Messwerte stabil.

Die zu messende Stelle sollte unbehandelt und frei von Ästen, Schmutz oder Harz sein. Es sollten keine Messung an Stirnseiten durchführt werden, da das Holz hier besonders schnell trocknet und somit zu verfälschten Messergebnissen führen würde.

Führen Sie mehrere Vergleichsmessungen durch.

Warten Sie bis das %-Symbol aufhört zu blinken und konstant leuchtet. Erst dann sind die Messwerte stabil.

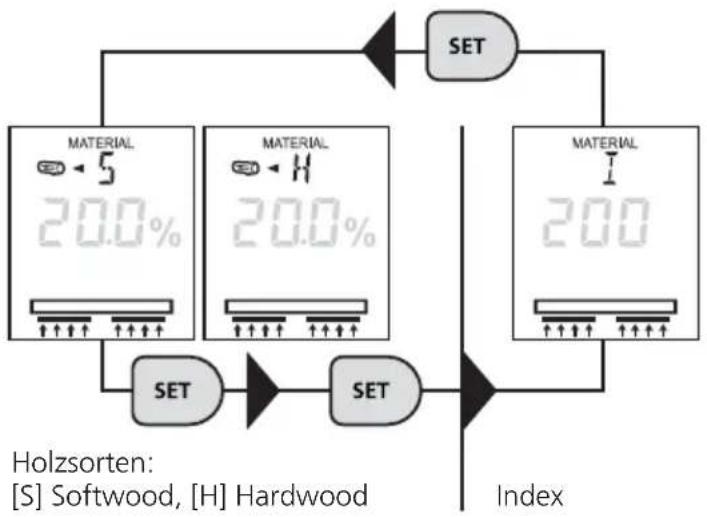

10 Kapazitivmessverfahren / Material auswählen

Beim Kapazitivmessverfahren stehen zwei verschiedene Holzgruppen und der material-unabhängige Index-Modus zur Auswahl. Die Messungen, die im Index-Modus vorgenommen werden, sind nicht materialbezogen bzw. für Materialien, für die keine Kennlinien hinterlegt sind. Durch Drücken der Taste „SET“ das gewünschte Material auswählen. Die auswählbaren Holzgruppen sind in den nachfolgenden Tabelle unter Punkt 11 aufgeführt.

11 Materialtabelle Kapazitivmessverfahren

Softwood Hölzer mit geringer Dichte: z.B. Fichte, Kiefer, Linde, Pappel, Zeder, Mahagoni

Hardwood Hölzer mit höherer Dichte: z.B. Buche, Eiche, Esche, Birke

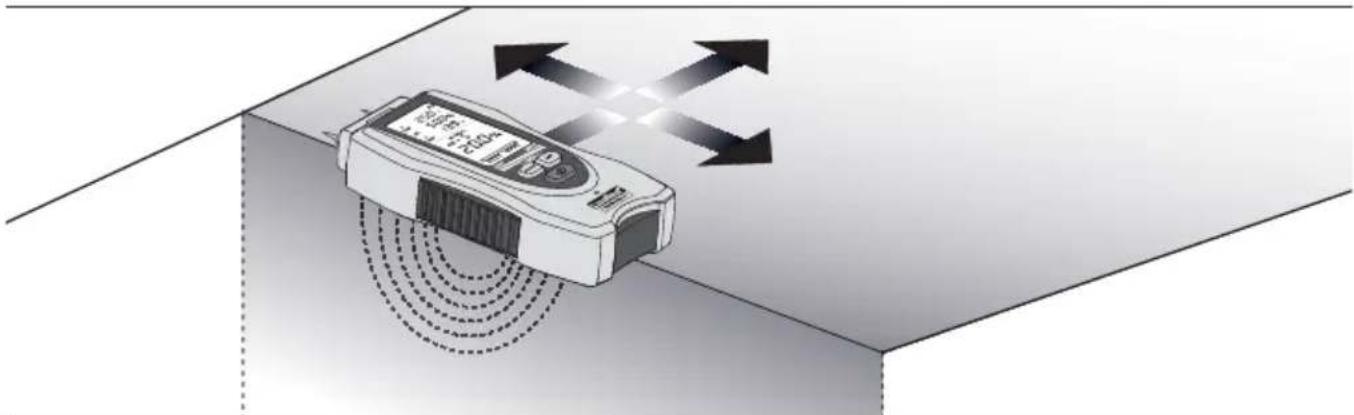

12 Anwendungshinweise

– leitende Gummikontakte vollständig auf das Messgut auflegen und mit gleichmäßigem und leichtem Druck aufsetzen um einen guten Kontakt zu erreichen
– Oberfläche des Messguts sollte frei von Staub und Schmutz sein
- Mindestabstand von 5 cm zu Metallgegenständen einhalten
- Metallrohre, elektrische Leitungen und Bewehrungsstahl können Messergebnisse verfälschen
- Messungen an mehreren Messpunkten durchführen

13 Materialfeuchte ermitteln

Aufgrund der unterschiedlichen Beschaffenheit und Zusammensetzung der Materialien, sind spezifische Anwendungshinweise bei der Feuchtebestimmung zu beachten:

Holz: Die Messung soll mit der langen Geräteseite parallel zur Maserung des Holzes durchgeführt werden. Die Messtiefe bei Holz beträgt max. 30 mm, variiert jedoch durch die unterschiedlichen Dichten der Holzarten. Bei Messungen an dünnen Holzplatten sollten diese nach Möglichkeit gestapelt werden, da sonst ein zu kleiner Wert angezeigt wird. Bei Messungen an festinstallierten bzw. verbauten Hölzern sind aufbaubedingt und durch chemische Behandlung (z.B. Farbe) unterschiedliche Materialien an der Messung beteiligt. Somit sollten die Messwerte nur relativ gesehen werden. Jedoch können so sehr gut Unterschiede in der Feuchteverteilung, mögliche feuchte Stellen (z.B. Schäden in der Dämmung) lokalisiert werden.

Die höchste Genauigkeit wird zwischen 6% ... 30% Materialfeuchte erreicht. Bei sehr trockenem Holz (< 6%) ist eine unregelmäßige Feuchteveteilung festzustellen, bei sehr nassem Holz (> 30%) beginnt eine Überschwemmung der Holzfasern.

Richtwerte für die Verwendung von Holz in % relative Materialfeuchte:

• Verwendung im Außenbereich: 12% ... 19%
• Verwendung in nicht beheizten Räumen: 12% ... 16%
  – In beheizten Räumen (12 °C ... 21 °C): 9% ... 13%
  – In beheizten Räumen (> 21 °C): 6% ... 10%

Beispiel: 100% Materialfeuchte bei 1 kg nassem Holz = 500g Wasser.

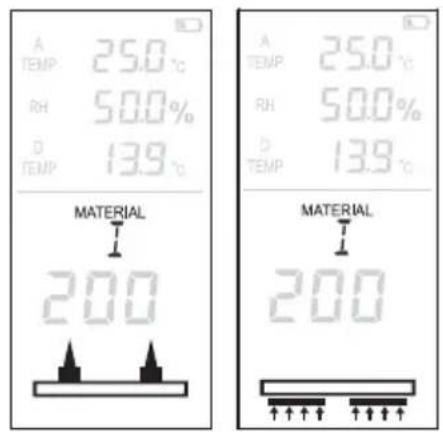

14 Index-Modus

Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Vergleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenommen werden, sind materialunabhängig bzw. für Materialien, für die keine Kennlinien hinterlegt sind. Bei stark abweichenden Werten innerhalb der Vergleichsmessungen, ist ein Feuchtigkeitsverlauf im Material schnell zu lokalisieren.

Der Index-Modus kann sowohl mit dem Widerstandsmessverfahren, als auch mit dem Kapazitivmessverfahren verwendet werden. Zum Einstellen des Index-Modus vgl. Schritt 6 bzw. 10.

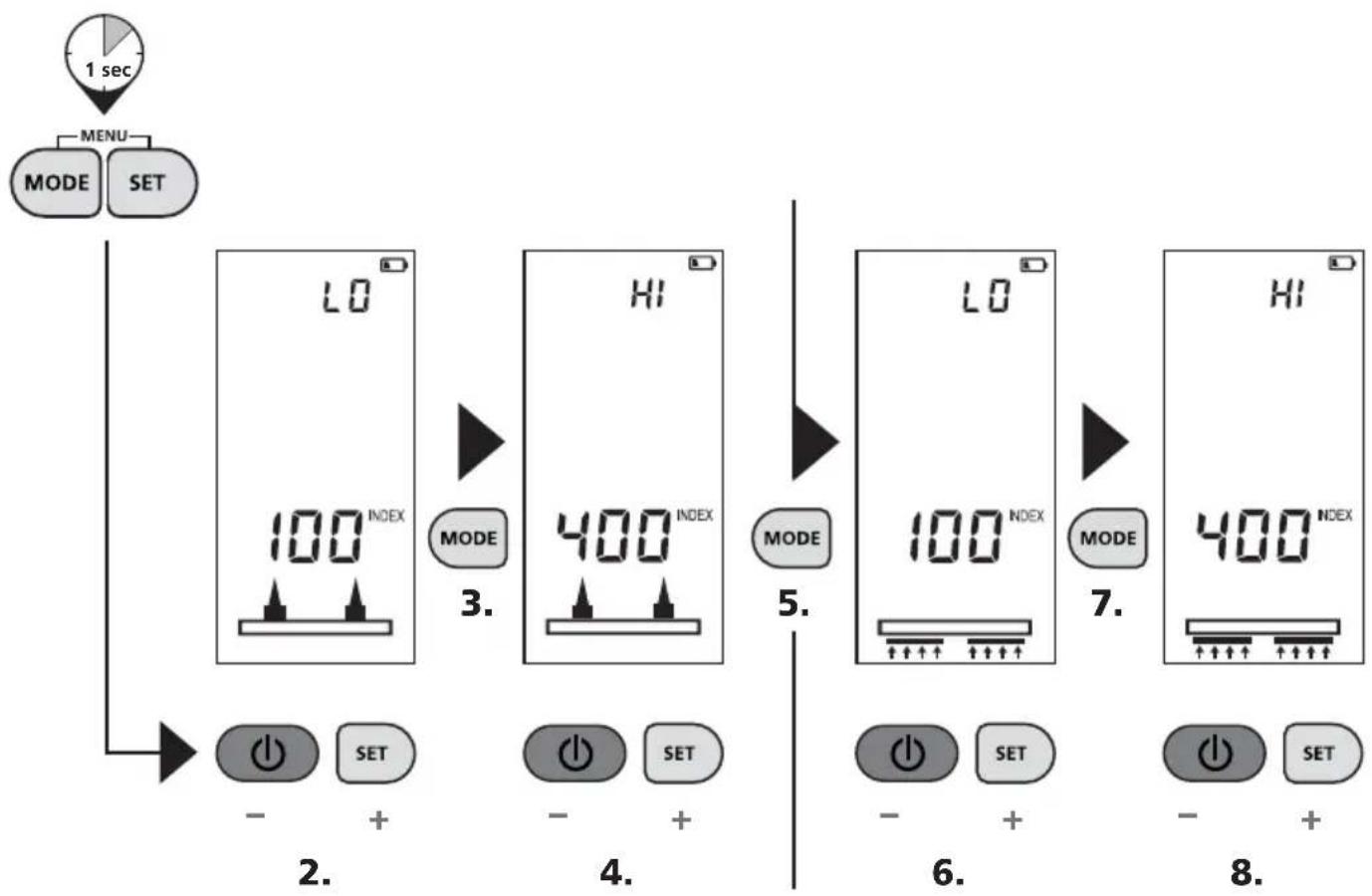

15 Einstellung der Nass/Trocken-Schwellenwerte im Index-Modus

Der Nass/Trocken LED-Indikator ist auf die entsprechneden Materialkennlinien programmiert, sodass die LED's zusätzlich Auskunft geben, ob das Material als trocken, feucht oder nass einzustufen ist. Die Werte im materialunabhängigen Index-Modus werden hingegen auf einer neutralen Skala ausgeben, deren Wert mit zunehmender Feuchtigkeit steigt. Durch die Definition der Endwerte für „trocken“ und „nass“, ist der LED-Indikator speziell für den Index-Modus programmierbar. Der Differenzwert, zwischen dem gesetzen Wert für „trocken“ und „nass“, wird auf die 12 LED's umgerechnet.


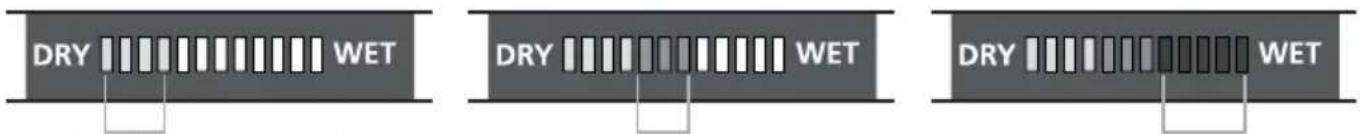

16 Nass/Trocken LED-Anzeige

Neben der numerischen Messwertanzeige in % relative Materialfeuchte, bietet die LED-Anzeige eine zusätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente. Bei nassem Material ertönt zusätzlich ein akustisches Signal.

grün = trocken gelb = feucht rot = nass

Die Einstufung „trocken“ bedeutet, dass die Materialien in einem beheizten Raum die Ausgleichsfeuchte erreicht haben und somit in der Regel geeignet für die weitere Verarbeitung sind.

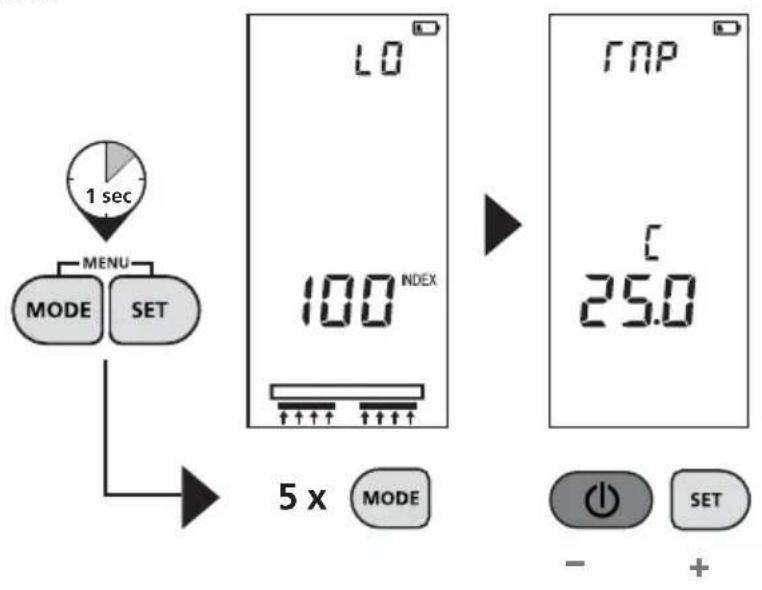

17 Material-Temperatur-Kompensation

Die relative Materialfeuchte ist abhängig von der Temperatur des Materials. Das Gerät kompensiert automatisch unterschiedliche Materialtemperaturen, indem es die Umgebungstemperatur mißt und zur internen Berechnung nutzt.

Das Messgerät bietet allerdings auch die Möglichkeit, die Temperatur des Materials manuell einzustellen, um die Messgenau-igkeit zu erhöhen. Dieser Wert wird nicht gespeichert, und muss bei jedem Einschalten des Gerätes neu eingestellt werden.


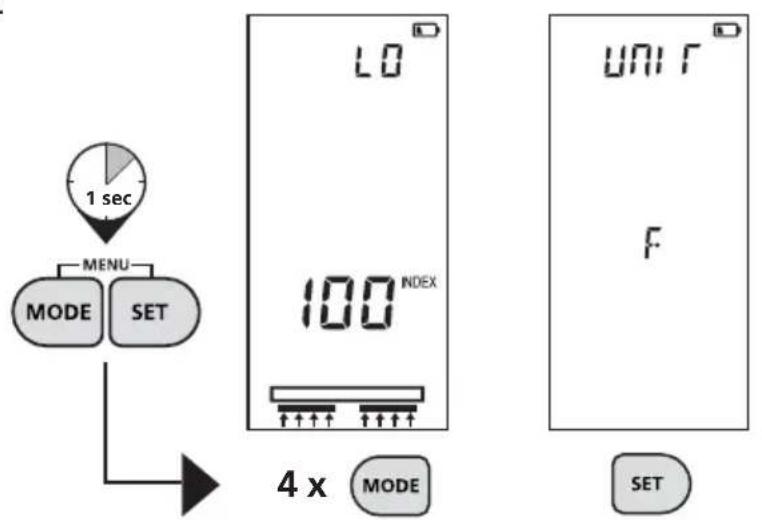

18 Einstellen der Temperatureinheit

Die Einheit für die Umgebungstemperatur und die Materialkompensation ist jeweils in °C oder in °F einstellbar. Diese Einstellung wird dauerhaft gespeichert.

19 LCD-Backlight

Für die LED-Beleuchtung können 3 unterschiedliche Einstellungen vorgenommen werden:

AUTO: Displaybeleuchtung schaltet sich bei Inaktivität aus bzw. bei Messvorgängen automatisch wieder ein.

ON: Displaybeleuchtung permant eingeschaltet

OFF: Displaybeleuchtung permant ausgeschaltet

Diese Einstellung wird dauerhaft gespeichert.

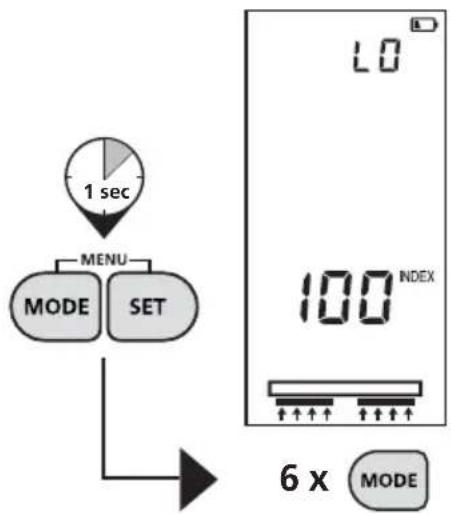

20 Auto-Hold-Funktion

Nachdem das Gerät aus dem Messgut gezogen wird, wird automatisch der letzte Messwert für ca. 5 Sekunden gehalten. In diesem Zeitraum blinken die LEDs und zeigen den zuletzt ermittelten Messwert an.


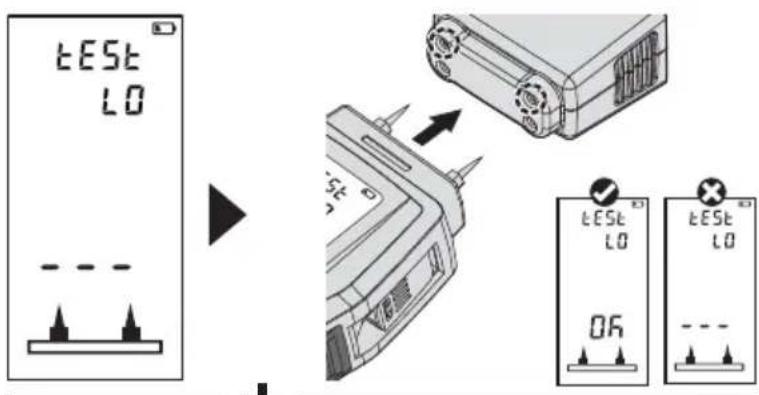

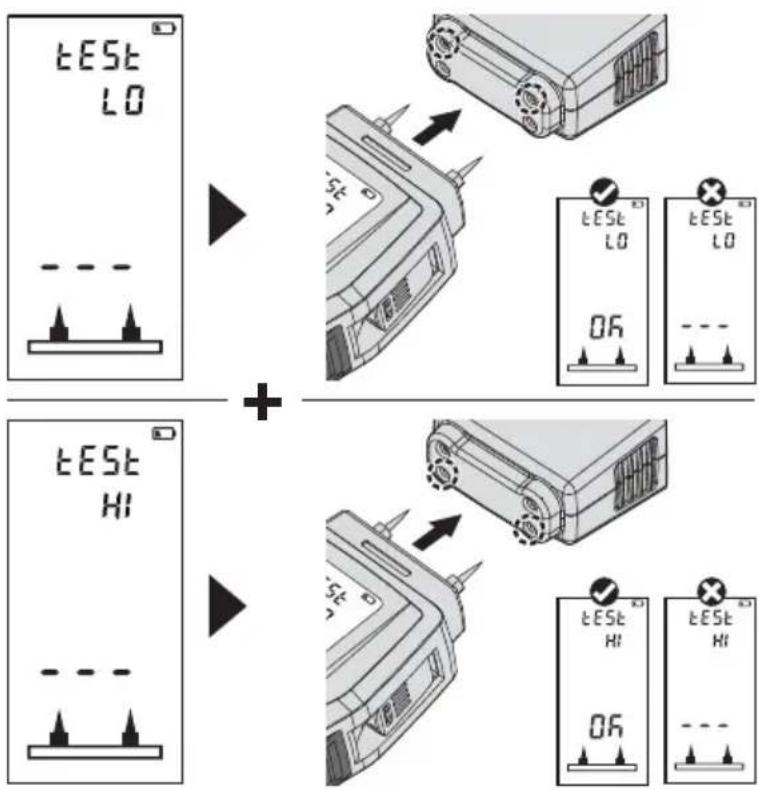

21 Selbsttest-Funktion


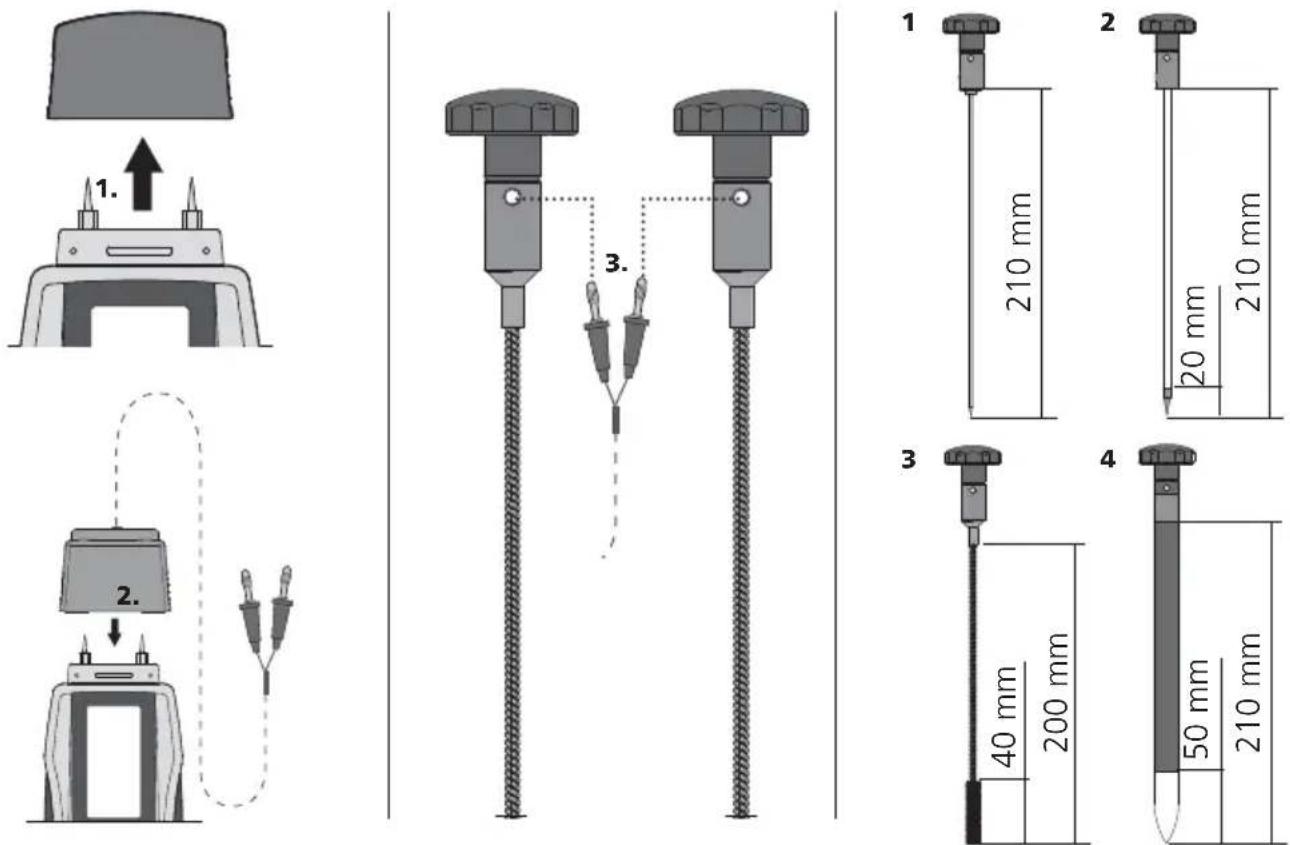

22 Tiefen-Elektroden (Art.-Nr. 082.023) mit Verbindungskabel (Art.-Nr. 082.022) anschließen

Verwendung der Tiefenelektroden

1. Einsteck-Tiefenelektrode rund (unisoliert, ø 2 mm)

zur Feuchtemessung in Bau- und Dämmstoffen oder Messungen über Fugen oder Fugenkreuz.

1. Einsteck-Tiefenelektrode rund (isoliert, ø 4 mm)

zur Feuchtemessung in verdeckt liegenden Bauteilebenen von mehrschaligen Wand- oder Deckenaufbauten.

1. Einsteck-Tiefenelektrode Bürste

zur Feuchtemessung in einem homogenen Baustoff. Der Kontakt erfolgt über den Bürstenkopf.

1. Einsteck-Tiefenelektrode flach (isoliert, 1 mm flach)

zur gezielten Feuchtemessung in verdeckt liegenden Bauteilebenen von mehrschaligen Wand- oder Deckenaufbauten. Elektroden können z.B. durch den Randstreifen oder am Wanddeckenübergang eingeführt werden.

Anwendung der Tiefenelektroden

Der Abstand der Bohrlöcher sollte zwischen 30 und 50 mm liegen und für die Bürstenelektroden im ø 8 mm betragen. Nach dem Bohren das Loch wieder verschließen und ca. 30 Minuten warten, sodass die durch die Bohrwärme verdunstete Feuchtigkeit wieder ihren Ursprungswert erreicht. Ansonsten können die Messwertergebnisse verfälscht sein.

23 Externe Handelektrode (Art.-Nr. 082.024) anschließen

Die externe Handelektrode ist für alle Holzsorten und weiche Baustoffe geeignet. Die Selbsttest-Funktion kann auch mit der externen Handelektrode durchgeführt werden (vgl. Schritt 21). Achten Sie darauf, das die Verbindungskappe sicher mit dem MultiWet-Master verbunden ist.

Bewahren Sie die Handelektrode bei Nichtgebraucht stets im Transportkoffer auf, um Verletzungen durch die spitzen Messelektroden zu vermeiden.

24 Messspitzen austauschen

Die Funktion und die Betriebssicherheit ist nur dann gewährl eistet, wenn das Messgerät im Rahmen der angebenen klimatischen Bedingungen betrieben wird und nur für die Zwecke eingesetzt wird, für die es konstruiert wurde. Die Beurteilung der Messergebnisse und die daraus resultierenden Maßnahmen liegen in der Verantwortung des Anwenders, je nach der jeweiligen Arbeitsaufgabe.

Technische Daten
Raumklima-Messung
Messbereich / Genauigkeit Umgebungstemperatur -10 °C ... 60 °C / ± 2°C
Messbereich / Genauigkeit relative Luftfeuchte 20% ... 90% rH / ± 3%
Taupunktanzeige -20 °C ... 60 °C
Auflösung relative Luftfeuchte ± 1%
Auflösung Taupunkt 1 °C
Widerstandsmessverfahren
Messprinzip Materialfeuchtemessung über integrierte	Elektroden; 3 Holzgruppen, 19 Baumaterialien, Index-Modus, Selbsttest-Funktion
Messbereich / Genauigkeit Holz:	0...30% / ± 1%, 30...60% / ± 2%, 60...90% / ± 4% andere Materialien: ± 0,5%
Kapazitivmessverfahren
Messprinzip Kapazitiv-Messung über integrierte	Gummielektroden
Messbereich / Genauigkeit Weiches Holz (Softwood):	0%...52% / ± 2% (6%...30%) Hartes Holz (Hardwood): 0%...32% / ± 2% (6%...30%)
Arbeitstemperatur 0 °C ... 40 °C
Lagertemperatur -20 °C ... 70 °C
Stromversorgung Typ 9V E Block Typ 6LR22
Gewicht 185 g

Technische Änderungen vorbehalten. 10.11

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

20 Auto-Hold-funktion

21 Selvtest-funktion

!

!

!

20 Auto-Hold-funktion

!

!

!

!

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Umarex GmbH & Co KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone], Fax: -333

www.laserliner.com
