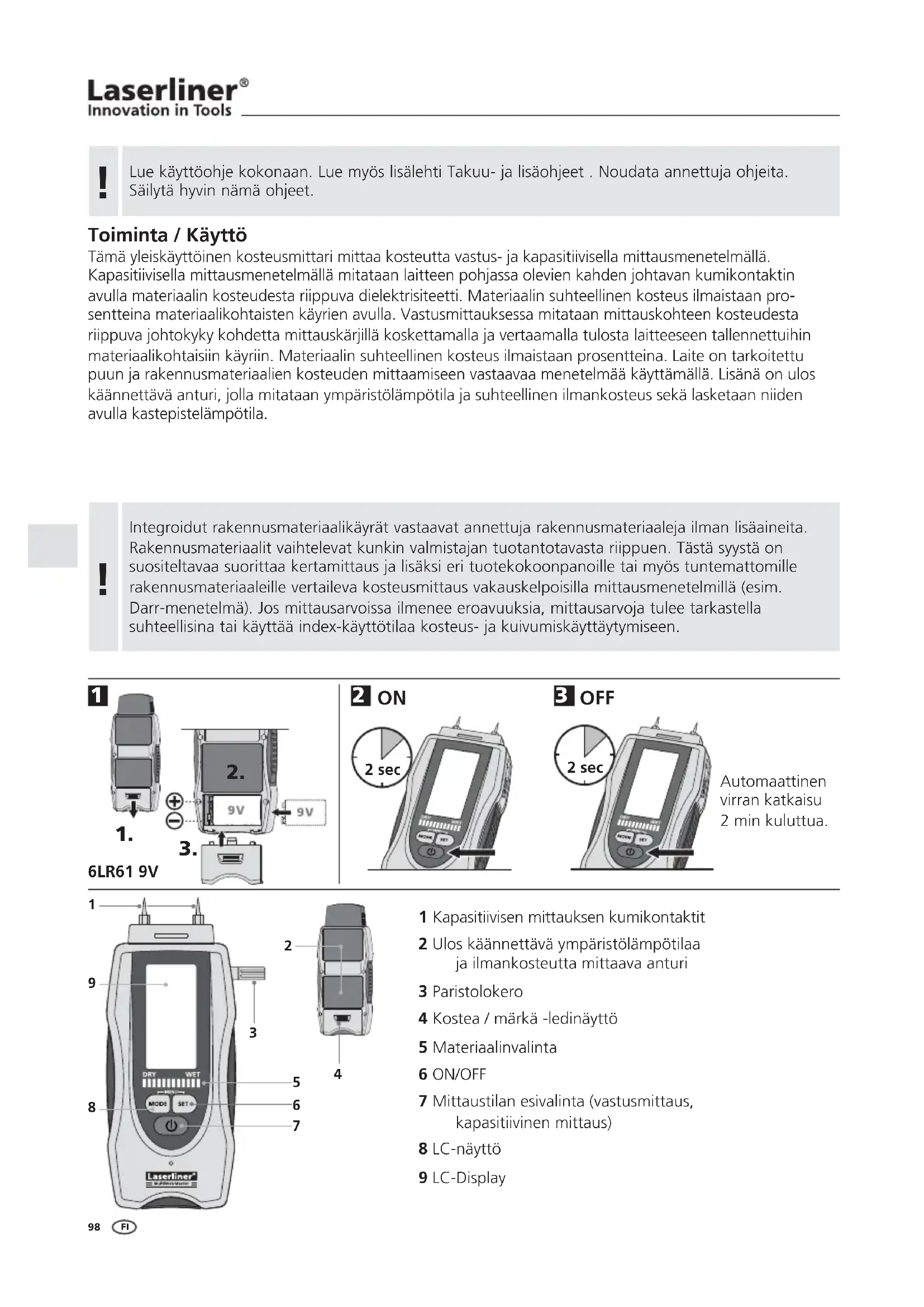

KÄYTTÖOHJE MultiWetMaster Laserliner

! Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet . Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminta / Käyttö

Tämä yleiskäyttöinen kosteusmittari mittaa kosteutta vastus- ja kapasitiivisella mittausmenetelmällä. Kapasitiivisella mittausmenetelmällä mitataan laitteen pohjassa olevien kahden johtavan kumikontaktin avulla materiaalin kosteudesta riippuva dielektrisiteetti. Materiaalin suhteellinen kosteus ilmaistaan prosentteina materiaalikohtaisten käyrien avulla. Vastusmittauksessa mitataan mittauskohteen kosteudesta riippuva johtokyky kohdetta mittauskärjillä koskettamalla ja vertaamalla tulosta laitteeseen tallennettuihin materiaalikohtaisiin käyriin. Materiaalin suhteellinen kosteus ilmaistaan prosentteina. Laite on tarkoitettu puun ja rakennusmateriaalien kosteuden mittaamiseen vastaavaa menetelmää käyttämällä. Lisänä on ulos käännettävä anturi, jolla mitataan ympäristölämpötila ja suhteellinen ilmankosteus sekä lasketaan niiden avulla kastepistelämpötila.

!

Integroidut rakennusmateriaalikäyrät vastaavat annettuja rakennusmateriaaleja ilman lisääaineita. Rakennusmateriaalit vaihtelevat kunkin valmistajan tuotantotavasta riippuen. Tästä syystä on suositeltavaa suorittaa kertamittaus ja lisäksi eri tuotekokoonpanoille tai myös tuntemattomille rakennusmateriaaleille vertaileva kosteusmittaus vakauskelpoisilla mittausmenetelmillä (esim. Darr-menetelmä). Jos mittausarvoissa ilmenee eroavuuksia, mittausarvoja tulee tarkastella suhteellisina tai käyttää index-käyttötilaa kosteus- ja kuivumiskäyttäytymiseen.

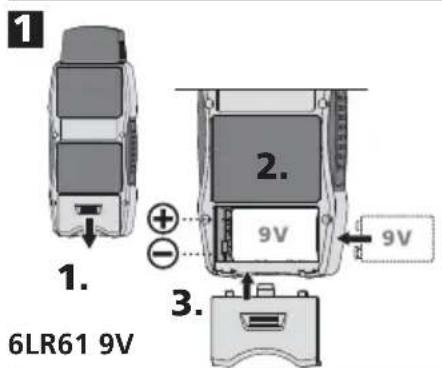

1. 1. 6LR61 9V 2. 9V 3. 9V

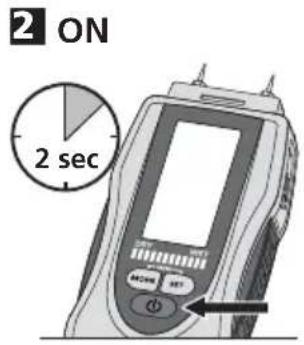

Automaattinen virran katkaisu 2 min kuluttua.

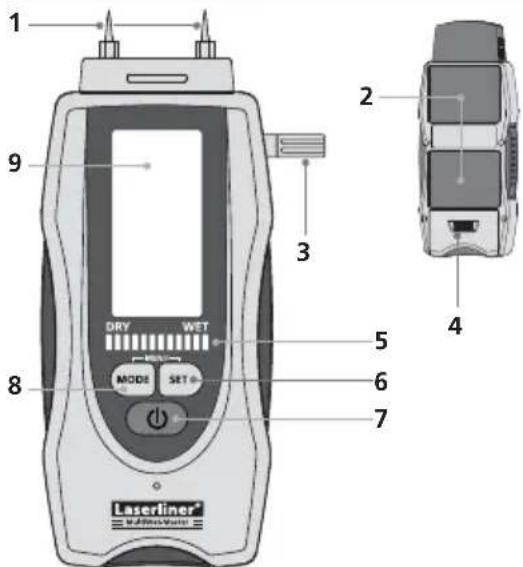

1 2 3 4 5 6 7 8 9 DRY WET MODE SET Laserliner®

1 Kapasitiivisen mittauksen kumikontaktit
2 Ulos käännettävä ympäristölämpötilaa ja ilmankosteutta mittaava anturi
3 Paristolokero
4 Kostea / märkä -ledinäyttö
5 Materiaalinvalinta
6 ON/OFF
7 Mittaustilan esivalinta (vastusmittaus, kapasitiivinen mittaus)
8 LC-näyttö

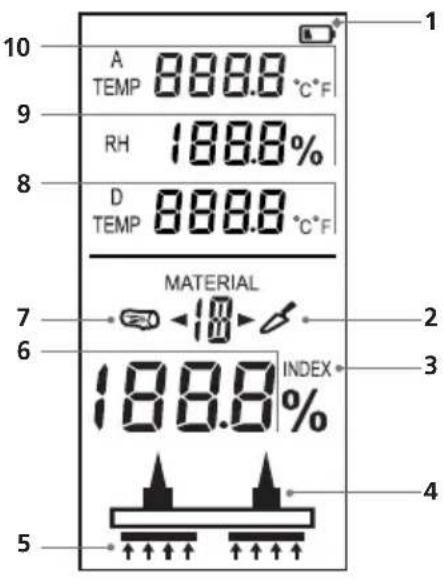

9 LC-Display

10 A TEMP 888.8 °C·F 9 RH 188.8% 8 D TEMP 888.8 °C·F MATERIAL 7 6 INDEX 2 3 4 5

1 Pariston lataustila
2 Materiaalintunnistus, kiviperäinen aines Vastusmittaus: 1...19
3 Index-toiminto
4 Vastusmittaus
5 Kapasitiivinen mittaus
6 Mittausarvon näyttö prosentteina, suhteellinen materiaalin kosteus
7 Materiaalintunnistus, puu Vastusmittaus: A, B, C Kapasitiivinen mittaus: S (pehmeä puu), H (kova puu)
8 Kastepistelämpötila °C/°F
9 Suhteellinen ilmankosteus %
10 Ympäristölämpötila °C/°F

keltainen DRY WET vihreä punainen

Märkä / kuiva Ledinäyttö

12-portainen ledinäyttö: 0 - 4 lediä vihreä = kuiva

5 - 7 lediä keltainen = kostea

8 - 12 lediä punainen = märkä

4 Sisäilman mittaus

Mittarissa on ulos käännettävä anturikotelo, jolloin ympäristölämpötilan voi mitata optimaalisesti. Vie anturin pää mittauskohteen lähelle. Odota, kunnes näytön lukema on vakiintunut. Ympäristölämpötilan mittausarvo on näytössä jatkuvasti.

! Mittaaminen on mahdollista myös anturi sisääntaitettuna, mutta ulos käännettynä ilman vaihtuvuus on anturin ympärillä parempi, jolloin mittausarvo vakiintuu nopeammin.

Suhteellinen ilmankosteus

Suhteellinen ilmankosteus ilmoitetaan suhteenä ilman suurimpaan mahdolliseen sisältämään vesihöyryn määrään (100 %). Määrä riippuu lämpötilasta. Ilmankosteus tarkoittaa siten ilman sisältämän vesihöyryn määrä. Ilmankosteus voi olla 0 - 100 % rH. 100 % = kyllästymispiste. Ilma ei voi sisältää senhetkisessä lämpötilassa ja ilman paineessa enempää vettä.

Kastepistelämpötila

Kastepistelämpötila ilmoittaa lämpötilan, jossa senhetkinen ilma kondensoituu. MultiWet-Master laskee kastepistelämpötilan ympäristölämpötilasta, suhteellisesta ilmankosteudesta ja ympäristön ilmanpaineesta. Jos lämpötila laskee kohteen pinnalla kastepistelämpötilan alapuolelle, pinnalle tiivistyy vettä.

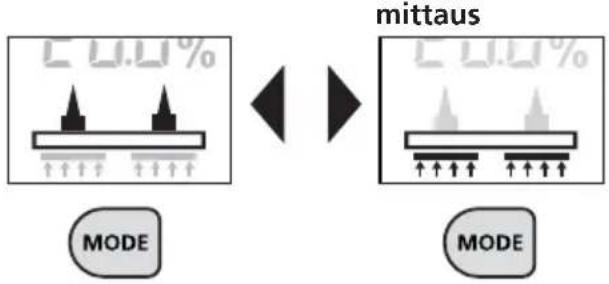

5 Mittausmenetelmän valitseminen

Mittarissa on kaksi erilaista mittaustoimintoa. Vastusmittaus tehdään mittauspäillä ja kapasitiivinen mittaus alapinnan kontaktipinnoilla. Vaihda mittaustoimintoa MODE-näppäimellä.

Vastusmittaus Kapasitiivinen


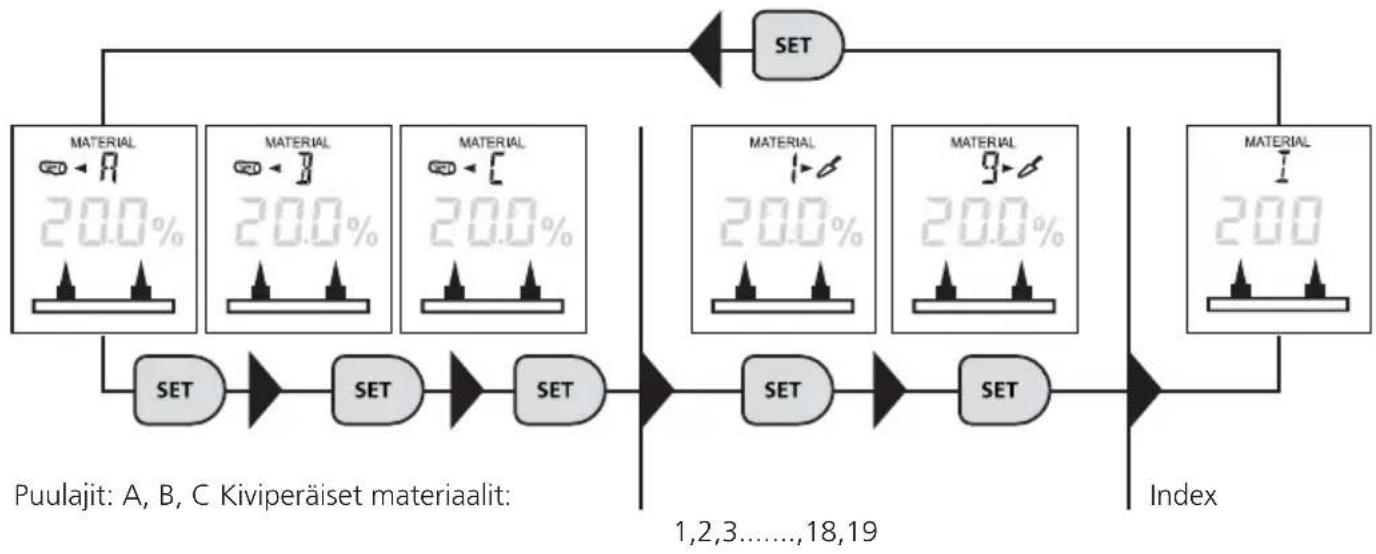

6 Vastusmittaus / materiaalin valinta

Vastusmittaustoiminnolla voi mitata erilaisia puu- ja kiviperäisiä materiaaleja sekä käyttää materiaaleista riippumatonta index-toimintoa. Index-toiminnolla tehtävät mittaukset ovat siis materiaalista riippumattomia tai mittaukset koskevat materiaalia, jolle ei ole käyrää. Valitse materiaali SET-näppäimellä. Valittavissa olevat puu- ja kiviainesperäiset materiaalit ovat taulukoissa 7 ja 8.

7 Vastusmittauksessa käytettävät materiaalitaulukot

Kiviperäiset materiaalit
1A	Betoni C12 / 15	7	Sementtilattia, jossa muovipäällyste	15	Kivipuu (Xylolith)
1B	Betoni C20 / 25			16	Polystyreeni, styropor
1C	Betoni C30 / 37	8	Ardurapid-sementtilattia	17	Bitumilla kyllästetty huokoi- nen puukuitulevy
2	Kevytbetoni	9	Anhydriittilattia
3	Kalkkihiekkakivi, tiiviys 1.9	10	Elastizel-lattia	18	Lastulevy, sidosaineena sementti
4	Kalkittu rappaus	11	Kipsilevylattia
5	Sementtilattia	12	Lastusementtilevylattia	19	Poltettu tiili
6	Sementtilattia, jossa bitumipäällyste	13	Kalkkilaasti KM 1/3
		14	Sementtilaasti ZM 1/3

8 Vastusmittauksessa käytettävät materiaalitaulukot

Puu
A	B		C
apassi	agba = tola	eucalyptus marginata	Afromosia
saurikki	vaahtera	jalava	kumipuu
orjanruusu	leppä	eucalyptus diversicolor	imbuia
päärynäpuu	alerce (fitzroya cupressoides)	kastanja - jalo-, hevos-	kokrodua = afromosia
musta afara		afrikanmahonki, mahonki	niove bidinkala
brasilianmänty	revonhäntä	mänty	tola - aito-, puna-
pyökki	andiroba (carapa guianensis)	kirsikkapuu	korkki
dabema		kosipo	lastulevy-melamiini
eebenpuu	haapa	lehtikuusi	lastulevy-fenolihartsi
punatammi	balsa	terminalia superba
valkotammi	dicorynia paraensis	mahonki
saarni, pau-amarela	puukanerva	makore
saarni, amerikkalainen	berlina (berlinia bracteosa)	melêze
saarni, japanilainen		poppeli (kaikki)
hikkori-hopeapoppeli	koivu	luumupuu
hikkori-swap	sinipuu	pinja
muskottipuu	kataja	punainen santelipuu
ipe	pyökki - hag, hein, valko	jalava
iroko = kambala	veripuu = sinipuu	merimänty
lehmus	canarium schweinwurthii	kesätammi
lehmus, amerikkalainen	kapokkipuu	rautatammi= piikkipaatsama
isolehtinen hikkori	douka (tieghemella africana)	tola = agba
niangon
niove (staudtia stipitata)	douglaskuusi	tola = agba
okoume	tammi	pähkinäpuu
palisanteri	tammi - kivi, kesätammi, talvitammi	seetri - Western Red
rionpalisanteri		valkovaahtera
punapyökki	emien (alstonia congensis)	valkokoivu
punatammi	leppä, puna-, musta-	valkopyökki
tiikki	saarni	valkopoppeli
paju	kuusi	sembramänty
valkotammi	saarni	haapa
setri	keltakoivu	luumupuu
sypressi - c. lusit	keltamänty	sypressi
pahvi	valkopyökki	kovalevy
	hikkori-hopeapoppeli	puukuitu-eristyslevy
	hikkoripoppeli	puukuitu-kovalevy
	izombe	lastulevy - Kauramin
	jacareuba	paperi
		tekstiili

9 Vastusmittaus / materiaalin kosteuden mittaminen

Varmistu, että mitattavassa kohdassa ei ole takana sähköjohtoja, vesiputkia yms. eikä materiaali ole metallitaustalla. Työnnä elektrodit materiaaliin niin syvälle kuin mahdollista, älä kuitenkaan voimakeinoin iskemällä, koska silloin mittari saattaa vahingoittua. Ota mittari pois materiaalista liikauttamalla sitä vasemmalle - oikealle. Minimoi mittausvirhe tekemällä vertailevia mittauksia useasta kohdasta. Terävät elektrodit voivat aiheuttaa tapaturman. Laita suojakansi paikalleen, kun et käytä laitetta tai kun kuljetat sitä.

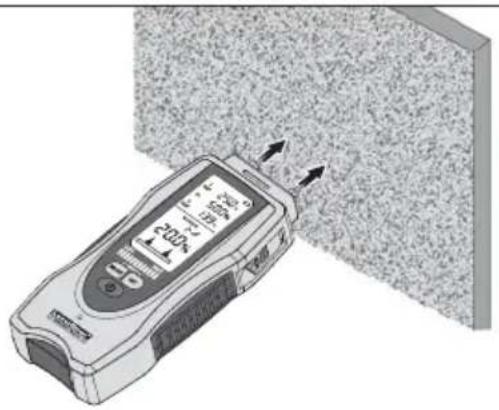

Kiviainekset

Huomaa, että jos seinä (pinta) koostuu erilaisista materiaaleista tai jos kysymyksessä on sekoitemateriaali, mittaustulos saattaa vääristyä. Tee useita vertailevia mittauksia. Odota, kunnes % -merkki lakkaa vilkkumasta ja alkaa palaa tasaisesti. Vasta sitten mittausarvo on vakaa.

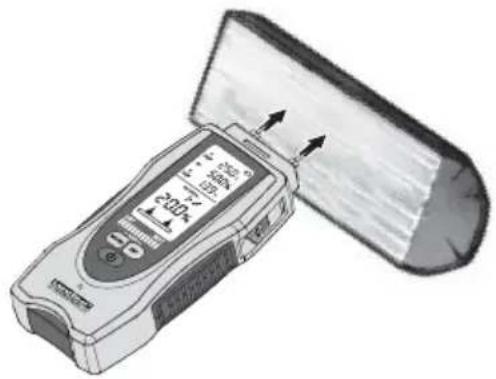

Mittauskohdan tulisi olla käsittelemätöntä puuta. Siinä ei saa olla oksankohtaa, likaa eikä pihkaa. Älä mittaa laudan päästä, koska puu kuivuu siinä nopeammin; mittaustulos saattaa olla virheellinen. Tee useita vertailevia mittauksia. Odota, kunnes % -merkki lakkaa vilkkumasta ja alkaa palaa tasaisesti. Vasta sitten mittausarvo on vakaa.

20元/月

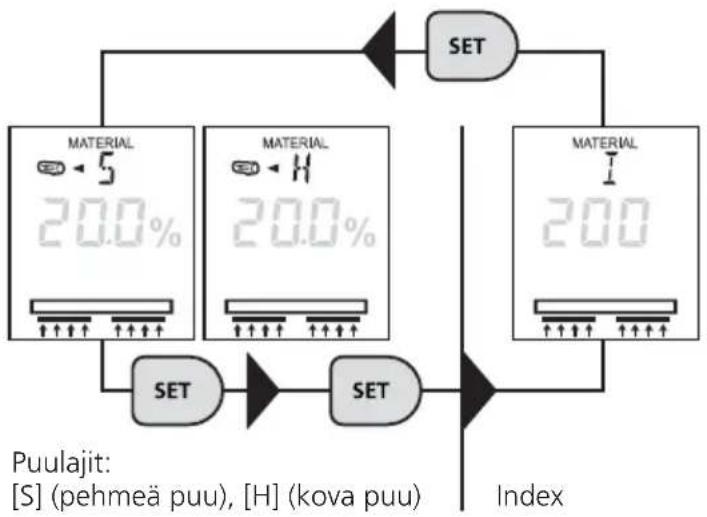

10 Kapasitiivinen mittaus / materiaalin valinta

Kapasitiivisella mittaustoiminnolla voi mitata kahdenlaisia puulajeja sekä käyttää materiaaleista riippumatonta index-toimintoa. Index-toiminnolla tehtävät mittaukset ovat siis materiaalista riippumattomia tai mittaukset koskevat materiaalia, jolle ei ole käyrää. Valitse materiaali SET-näppäimellä. Valittavissa olevat puulajit ovat taulukossa 11.


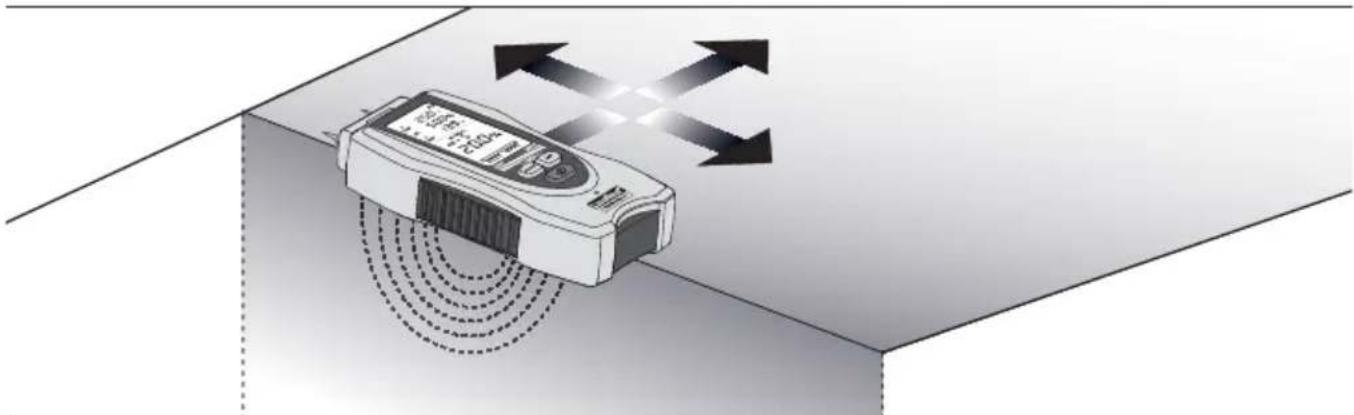

11 Kapasitiivisen mittauksen materiaalitaulukko

Softwood Puu, alhainen tiheys: esim. kuusi, mänty, lehmus, poppeli, seetri, mahonki

Hardwood Korkea tiheys: esim. pyökki, tammi, saarni, koivu

• aseta johtavat kumikontaktit kokonaan mitattavalle tuotteelle ja paina kevyesti ja tasaisesti niin, että kosketusyhteys on tiivis
• Materiaalin pinta ei saa olla pölyinen eikä likainen.
  – Välimatkan metalliin tulee olla vähintään 5 cm.
• Metalliputket, sähkökaapelit ja raudoitusteräs saattavat vääristää mittaustulosta.
• Mittaa useasta kohdasta.

13 Materiaalin kosteuden tutkiminen

Koska eri materiaalit poikkeavat toisistaan ominaisuuksiltaan ja koostumukseltaan, on kosteuden määrittämisessä huomattava seuraavaa:

Puu: Mittaa laitteen pitkä sivu puun syiden suuntaan. Mittaussyvyys on puulle enintään 30 mm. Syvyys kuitenkin vaihtelee puulajin tiheyden mukaan. Ohuita puulevyjä mitattaessa tulisi levyjä pinota päällekkäin, muuten arvo näkyy liian pienenä. Kiinteässä rakenteessa olevaa puuta mitattaessa mittaustulokseen vaikuttavat kaikki rakenteeseen käytetyt materiaalit sekä niiden kemiallinen käsittely (esim. maalaaminen). Siten mittausarvo tulisi nähdä vain suuntaa antavana. Tällä tavalla voi kuitenkin erittäin hyvin paikallistaa kosteuden jakautumisessa ilmeneviä eroja, mahdollisia kosteita kohtia ja siten esim. eristeen vahinkoja.

Tarkin tulos saadaan välillä 6 - 30 % materiaalin kosteutta. Erittäin kuivalla puulla (< 6 %) mittarilla voi todeta epätasaisen kosteuden jakautumisen, erittäin märällä puulla (> 30 %) alkavat puun kuidut turvota.

Ohjearvot puun käytölle prosentteina suhteellisesta materiaalin kosteudesta:

• Käyttö ulkona: 12 - 19 %
• Käyttö kylmässä tilassa: 12 - 16 %
  – Lämpimässä tilassa (12 - 21 °C): 9 - 13 %
• Lämpimässä tilassa (> 21 °C): 6 - 10 %

Esimerkki: 100 % kosteus 1 kg:ssa märkää puuta = 500 g vettä.

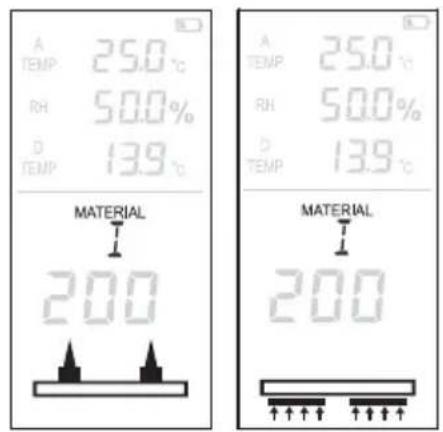

14 Index-toiminto

Kosteuden määrittämisen voi tehdä nopeasti index-toiminnolla. Silloin kosteus määritetään vertailevilla mittauksilla, ilman suoraa tulosta materiaalin kosteusprosentteina. Tulos (0 - 1000) on lukuarvo, joka suurenee, kun materiaalin kosteus kasvaa. Indextoiminnolla tehtävät mittaukset ovat materiaalista riippumattomia tai mittaukset koskevat materiaalia, jolle ei ole käyrää. Kun vertailevan mittauksen arvot poikkeavat voimakkaasti toisistaan, voidaan materiaalin sisältämä kosteus paikallistaa nopeasti.

Index-käyttötilaa voi käyttää sekä vastus- että kapasitiivimittauksessa. Säädä index-käyttötila vaiheen 6 tai 10 ohjeiden mukaisesti.

A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200 A TEMP 25.0 °C RH 50.0 % D TEMP 13.9 °C MATERIAL 200

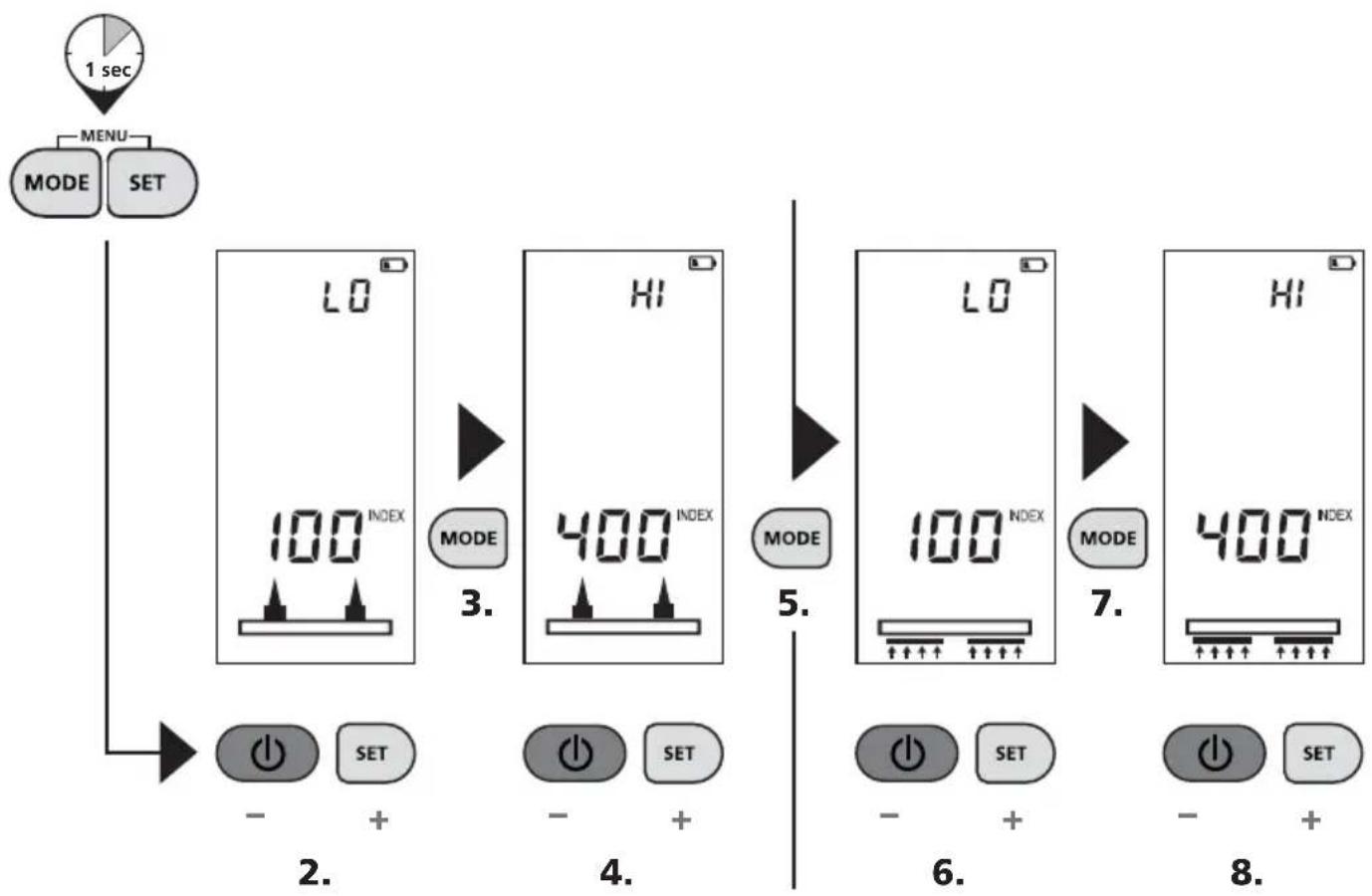

15 Märkä/kuiva-raja-arvojen asetus index-käyttötilassa

Märkä/kuiva LED osoitin on ohjelmoitu vastaaville materiaalikäyrille niin, että LED:it antavat lisätietoa, luokitellaanko materiaali kuivaksi, kosteaksi vai märäksi. Materiaalista riippumattoman index-käyttötilan arvot sen sijaan näkyvät neutraalissa asteikossa, jonka arvo nousee kosteuden lisääntyessä. Määrittelemällä raja-arvot „kuiva“ ja „märkä“ voidaan LED-osoitin ohjelmoida erityisesti index-käyttötilalle. Eroarvo asetetun arvon "kuiva" ja "märkä" välillä muunnetaan 12 LED:lle.

16 Kostea / märkä -ledinäyttö

Kosteuden mittausarvon näkee numeerisen prosentteina ilmaistun suhteellisen kosteuden lisäksi myös ledinäytöllä ilmaistuna, materiaalista riippumattomana arvona. Ledinäyttö muuttuu vasemmalta oikealle kosteuden kasvaessa. 12-portaisessa ledinäytössä on 4 vihreää (kuiva), 3 keltaista (kostea) ja 5 punaista (märkä) segmenttiä. Materiaalin ollessa märkää kuuluu lisäksi merkkiääni.

DRY WET

vihreä = kuiva keltainen = kostea punainen = märkä

DRY WET

DRY WET

Materiaalin luokittelu kuivaksi tarkoittaa, että se on saavuttanut lämpimässä tilassa säilytettynä tasauskosteuden. Materiaalia voi niin ollen muokata edelleen sille ominaisella tavalla.

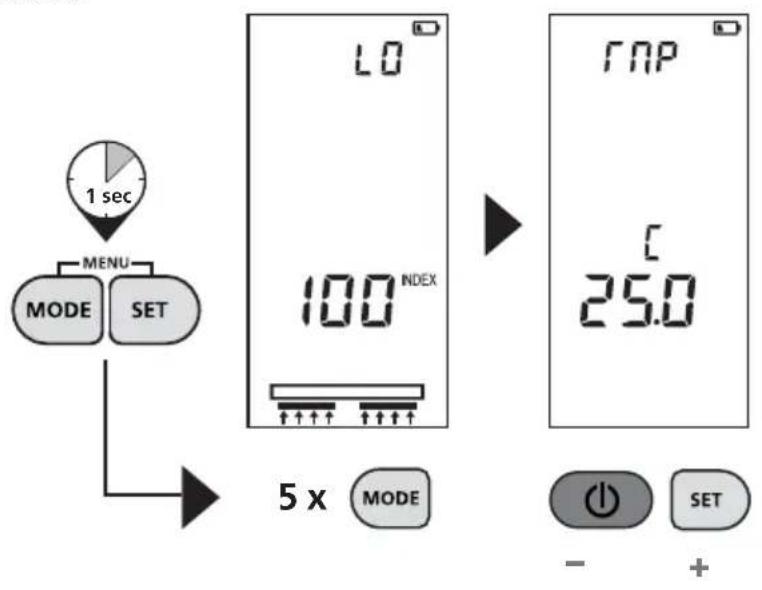

17 Materiaalin lämpötila -kompensaatio

Materiaalin suhteellinen kosteus riippuu materiaalin lämpötilasta. Laite kompensoi automaattisesti eri lämpötiloja materiaalin mukaan, kun se kosteutta mitatessaan mittaa myös ympäristön lämpötilan.

Mittariin voi asettaa tarkkuuden parantamiseksi materiaalin lämpötilan myös manuaalisesti. Käsin asetettu arvo ei tallennu. Se on asetettava joka kerta uudestaan, kun laitteeseen kytketään virta.


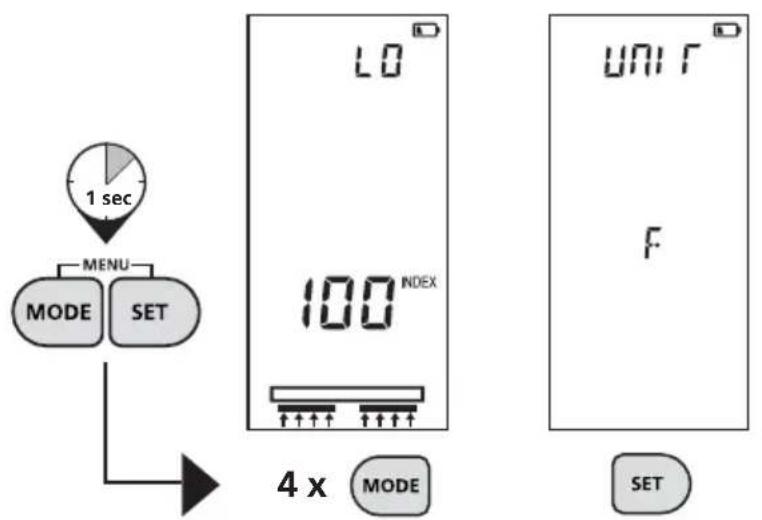

18 Lämpötilan yksikön valinta

Ympäristön lämpötilan ja materiaalin kompensaation yksiköksi voi valita joko °C tai °F. Valinta jää muistiin.


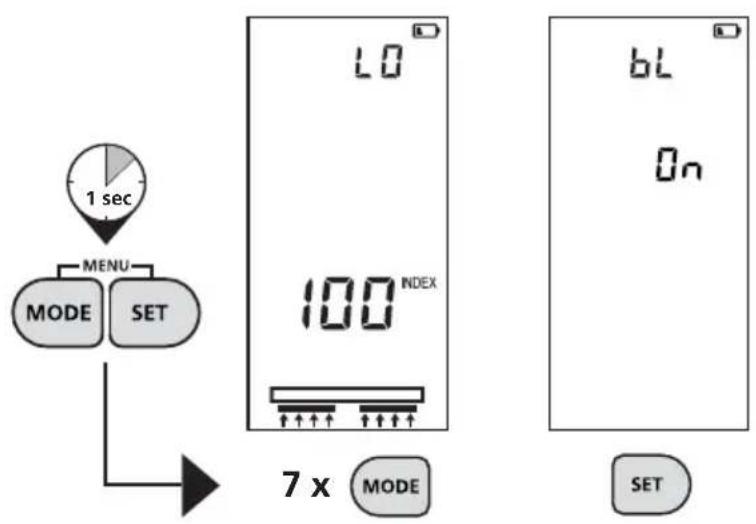

19 LCD - taustavalaistus

LED-valaistusta varten on 3 vaihtoehtoa:

AUTO: Näytön valaistus sammuu, kun laite on käyttämättömänä ja syttyy automaattisesti, kun laitteella taas mitataan.

ON: Näyttö on valaistuna jatkuvasti.

OFF: Näyttö ei ole valaistuna.

Valinta jää muistiin.

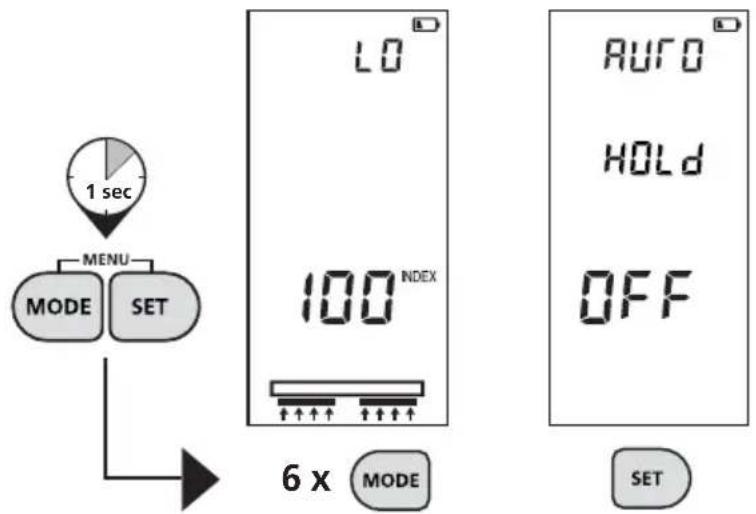

20 Auto-Hold-toiminto

Viimeisin mitattu arvo näytetään n. 5 s sen jälkeen, kun olet ottanut mittarin pois mittauskohteesta. Ledit vilkkuvat tämän ajan ja näyttävät viimeksi mitatun arvon.

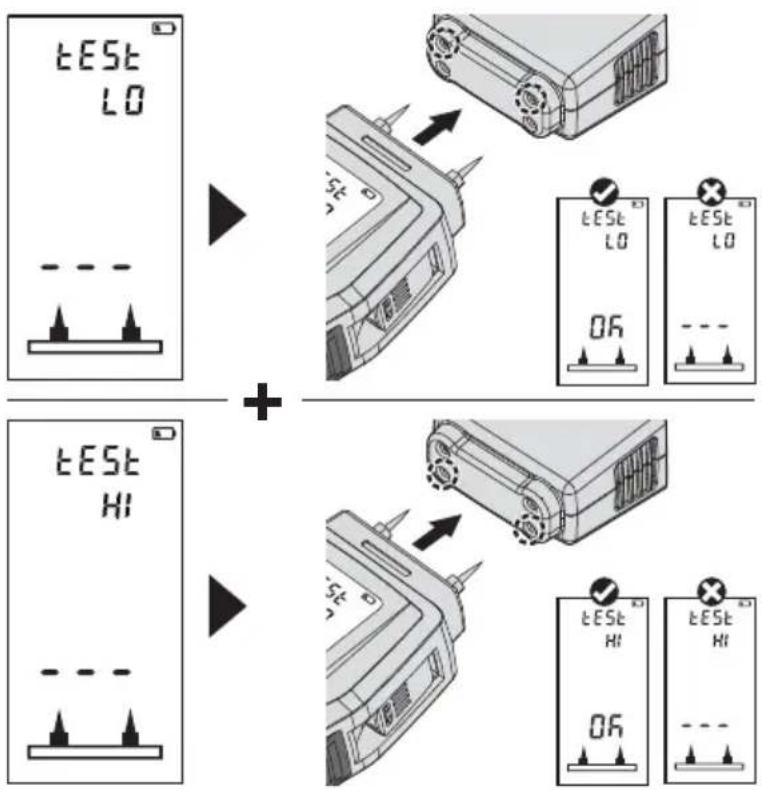

21 Itsetestitoiminto

TEST LO + TEST LO TEST LO TEST HI TEST HI TEST HI TEST HI

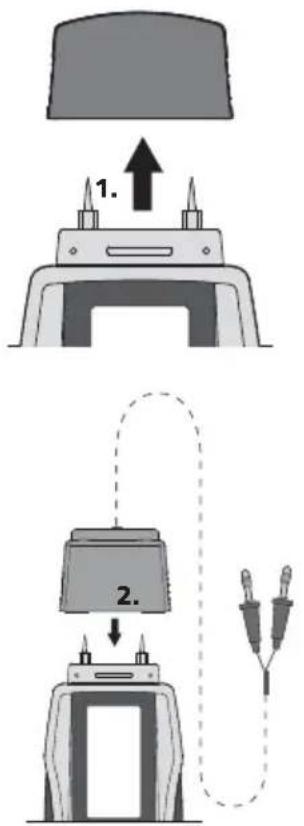

22 Syvältä mittaavien elektrodien liittäminen kaapelilla (tuotenro 082.026A)

Syvältä mittaavien elektrodien käyttö

1. Syvältä mittaava pistoelektrodi (eristämätön, ø 2 mm)

rakennusmateriaalien ja eristeiden sekä saumojen ja saumaliitosten kosteuden mittaamiseen.

1. Syvältä mittaava pistoelektrodi (eristetty, ø 4 mm)

kosteuden mittaamiseen katetuista rakenteista, joissa on useita kerroksia seinä- tai kattopäällysteitä.

1. Syvältä mittaava harjaelektrodi

homogeenisen materiaalin kosteudenmittaukseen. Kontakti tapahtuu harjapään kautta.

1. Syvältä mittaava pistoelektrodi - litteä (eristetty, 1 mm litteä)

kohdennettuun kosteudenmittaukseen katetuista rakenteista, joissa on useita kerroksia seinä- tai kattopäällysteitä. Elektrodit voi viedä esim. räystään alle tai välipohjan saumaan.

Syvältä mittaavien elektrodien käyttö

Poranreikien välimatkan tulisi olla 30 - 50 mm. Harjaelektrodia varten olevan reiän ø 8 mm. Kun olet porannut reiän, sulje se n. 30 minuutiksi, jotta porauslämmön aiheuttama kosteuden haihtuminen ehtii tasaantua. Mittaustulos saattaa muuten olla virheellinen.

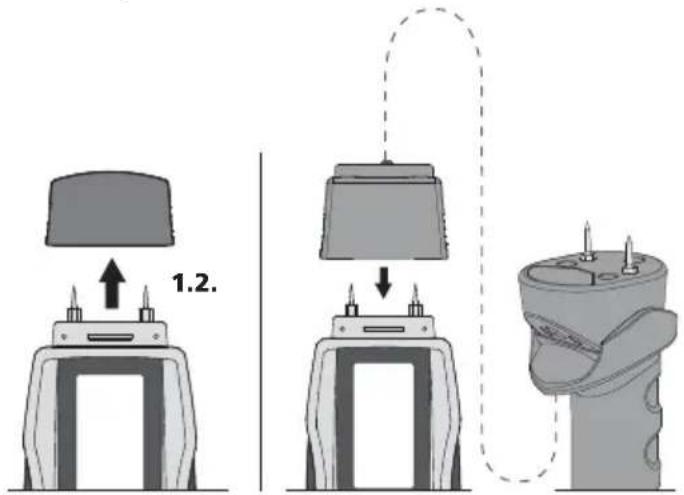

23 Erillisen elektrodipäätteen (tuotenro 082.024) liittäminen

Erilliset käsielektrodit on tarkoitettu kaikille puulajeille ja pehmeälle kiviainekselle. Myös itsetestitoimintoa voi käyttää elektrodipäätteen kautta (vrt. kohta 21). Katso, että liitin on tiukasti kiinni MultiWet-Masterissa.

Koska käsielektrodien piikit ovat teräviä, säilytä erillistä piikkielektrodipäätettä vahinkojen välttämiseksi aina kuljetuslaukussa.

1.2.

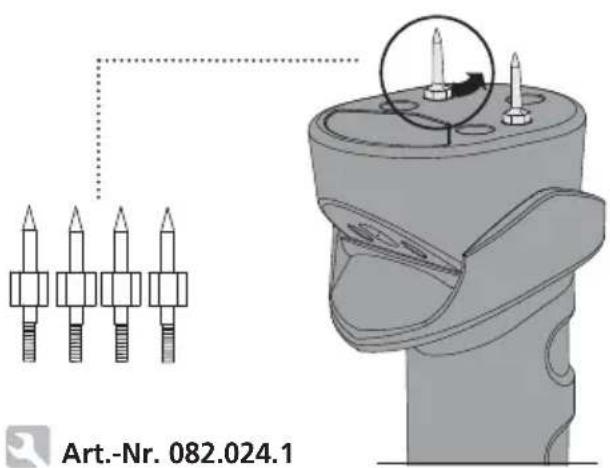

24 Piikkielektrodien vaihto

Mittarin toiminta ja käyttöturvallisuus taataan vain, kun sitä käytetään annetuissa lämpötilojen ja ilmankosteuden rajoissa ja vain siihen tarkoitukseen, mihin laite on suunniteltu. Mittaustulosten arviointi ja siitä seuraavat toimenpiteet ovat käyttäjän vastuulla, kulloisenkin työtehtävän mukaan.

Tekniset tiedot
Sisäilman mittaus
Mittausalue / Ympäristölämpötilan tarkkuus -10 - 60 °C / ±	2 °C
Mittausalue / Suhteellisen ilmankosteuden tarkkuus 20 - 90	% rH / ± 3 %
Kastepisteen näyttö -20 - 60 °C
Suhteellisen ilmankosteuden erotustarkkuus ± 1%
Kastepisteen erotustarkkuus 1 °C
Vastusmittaus
Toimintaperiaate Integroiduilla elektrodeilla tapahtuva	materiaalin kosteudenmittaus;3 puulajiryhmää, 19 kiviainesperäistäryhmää, index-toiminto, itsetestitoiminto
Mittausalue / tarkkuus Puu:	0...30% / ± 1%, 30...60% / ± 2%,60...90% / ± 4%Muut materiaalit:± 0,5%
Kapasitiivimittaus
Toimintaperiaate Kapasitiivinen mittaus integroiduilla	kumielektrodeilla
Mittausalue / tarkkuus Pehmeä puu:	0%...52% / ± 2% (6%...30%)Kova puu:0%...32% / ± 2% (6%...30%)
Käyttölämpötila 0 - 40 °C
Säilytyslämpötila -20 - 70 °C
Virtalähde 9 V E -paristo 6LR22
Paino 185 g

Oikeus teknisiin muutoksiin pidätetään. 10.11

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info
